翡翠湾5-12#247㎡新中式——含蓄中庸，中式风骨

发表于 2018-3-15 16:58:37

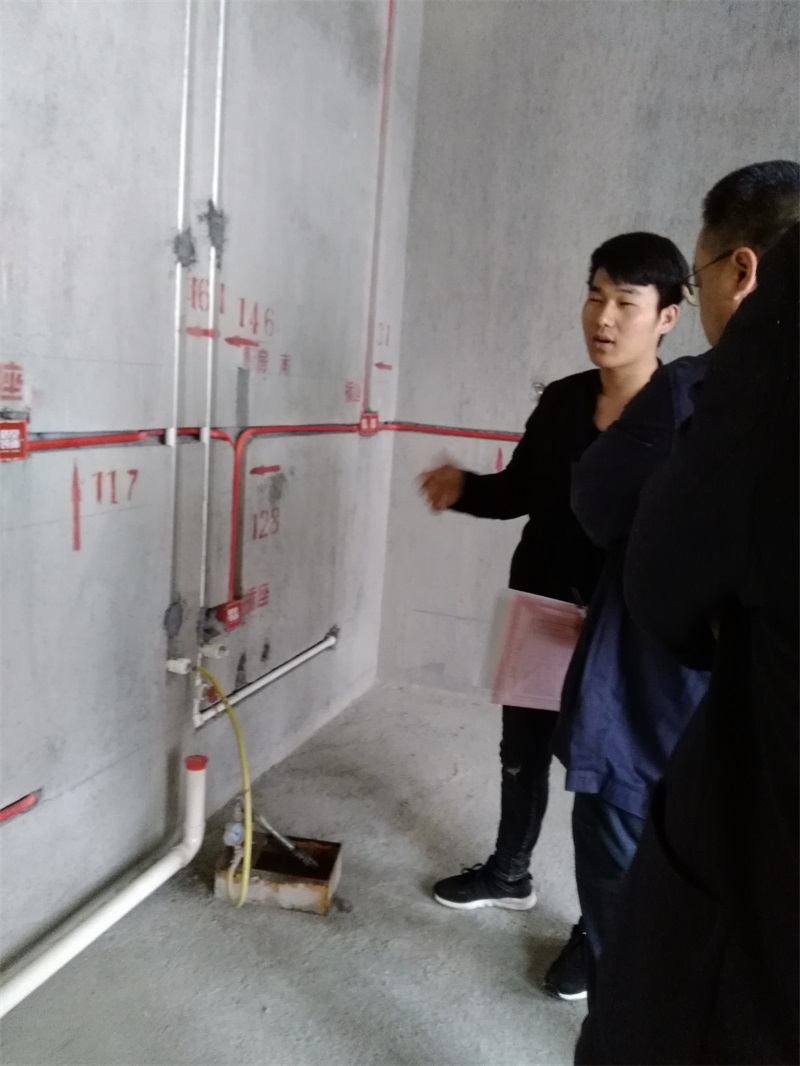

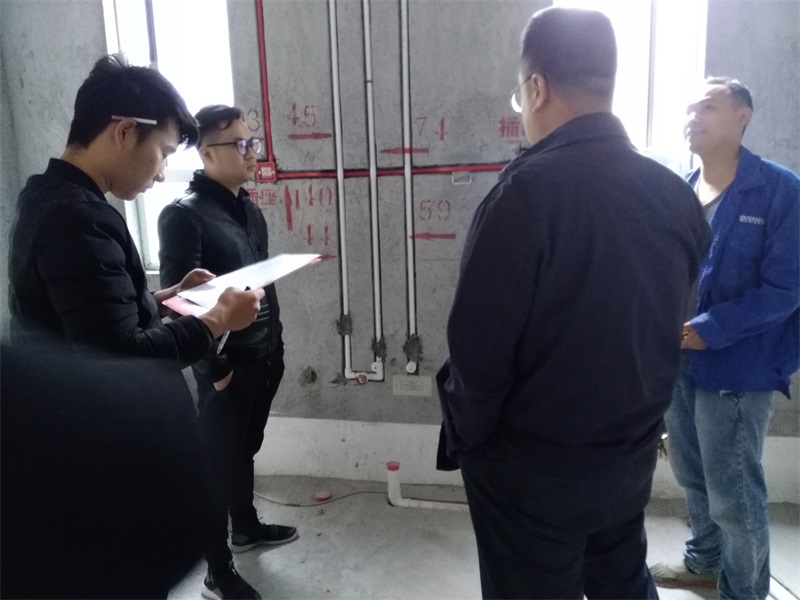

告诉业主进水总阀的位置，以及热水器的阀门位置

发表于 2018-3-15 17:00:04

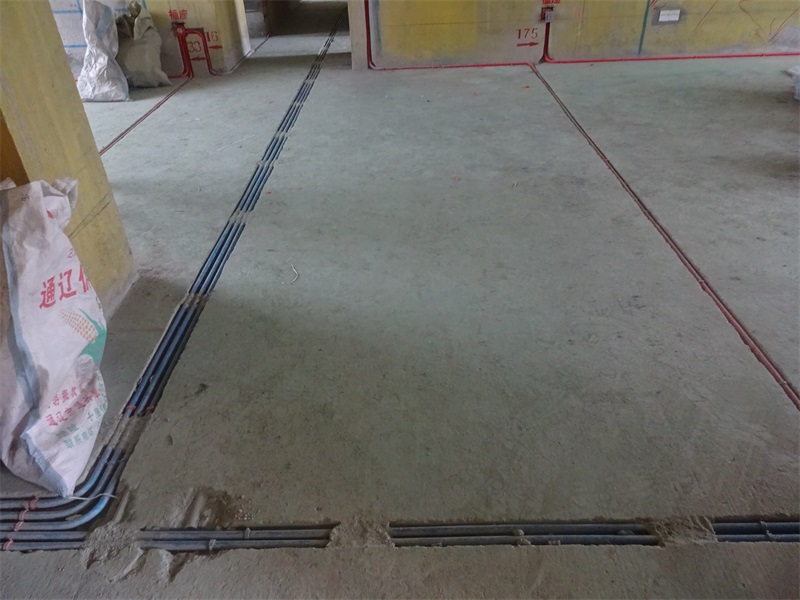

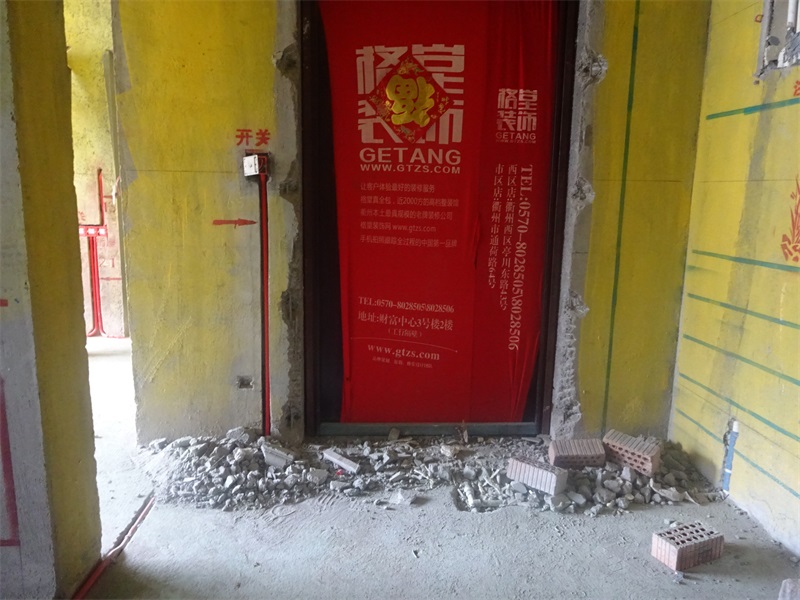

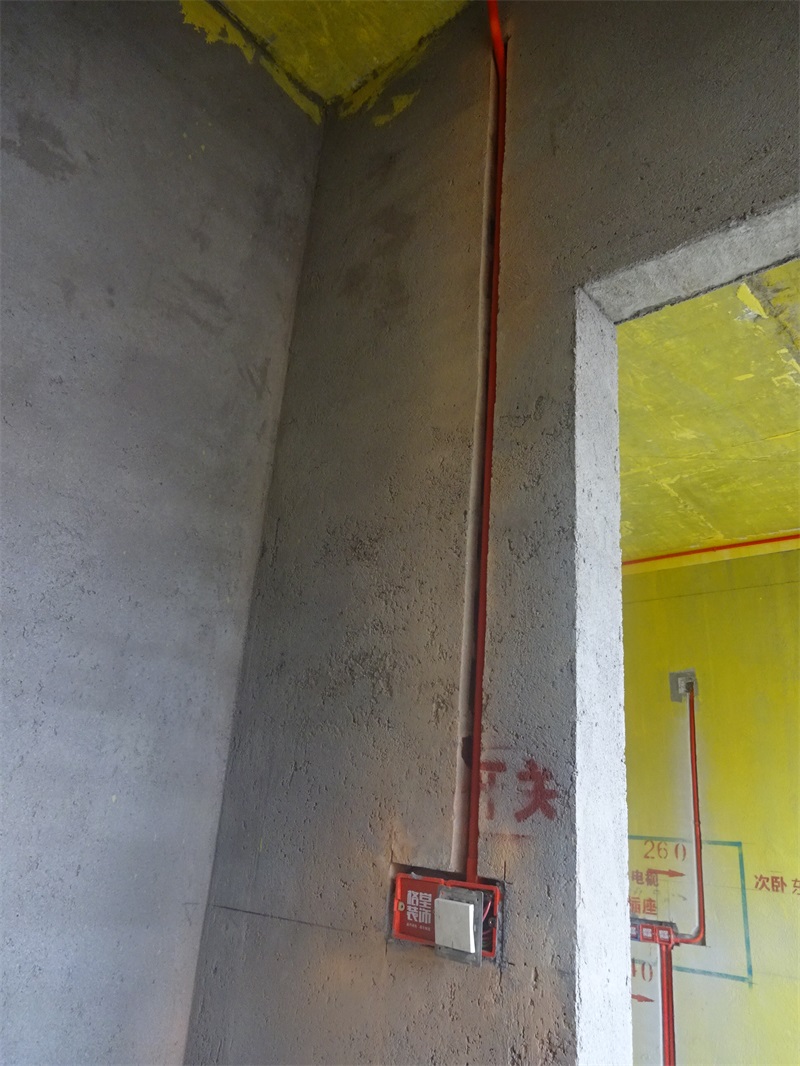

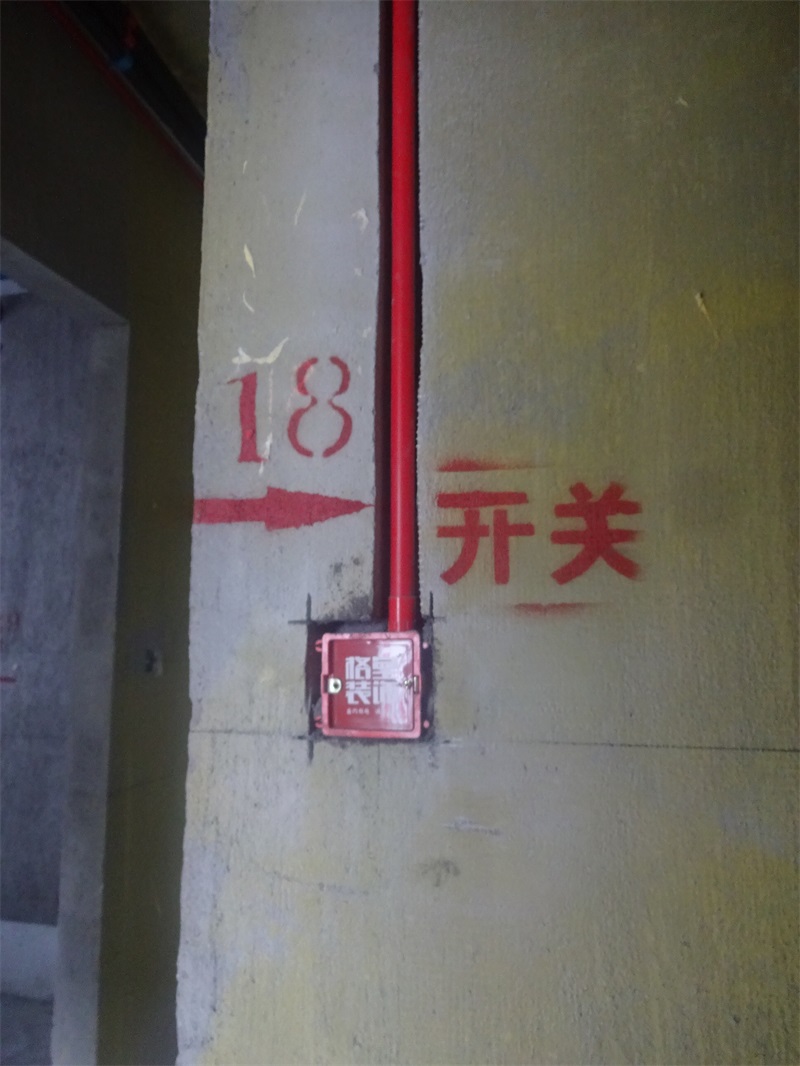

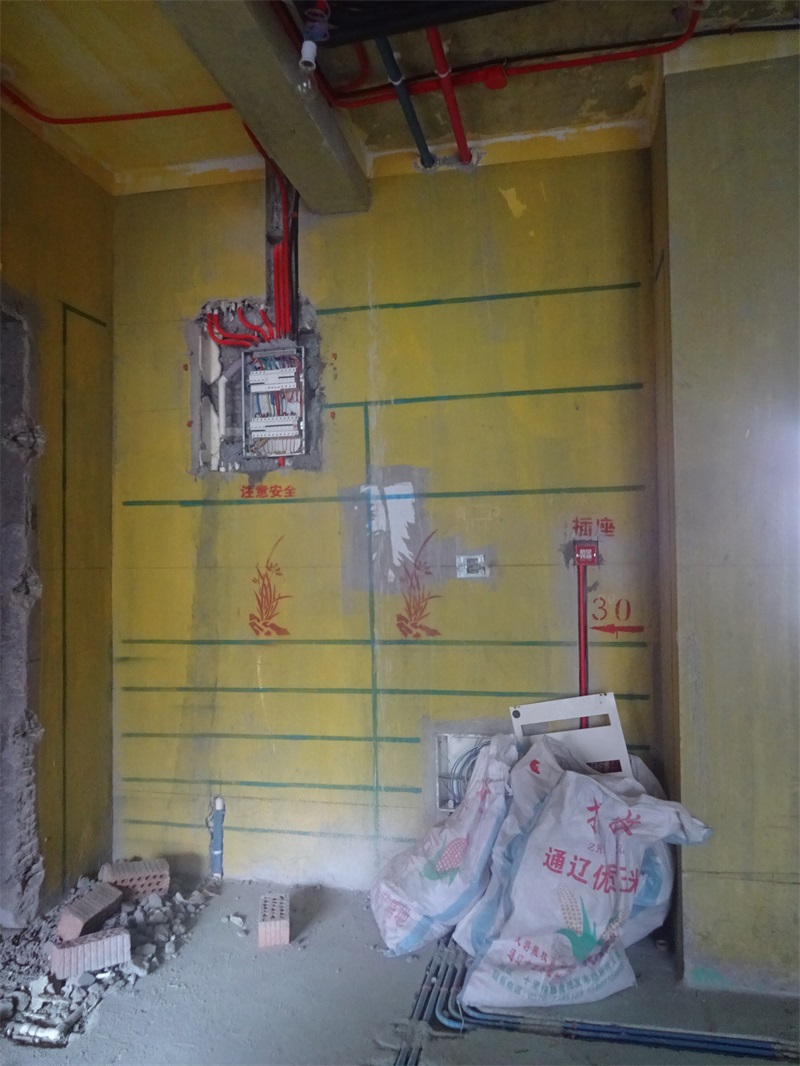

门厅线路分布

地面线管并排3根以上每根相隔1厘米水泥砂浆缝

发表于 2018-3-15 17:01:25

本帖最后由格堂彩霞于 2018-3-15 17:05 编辑

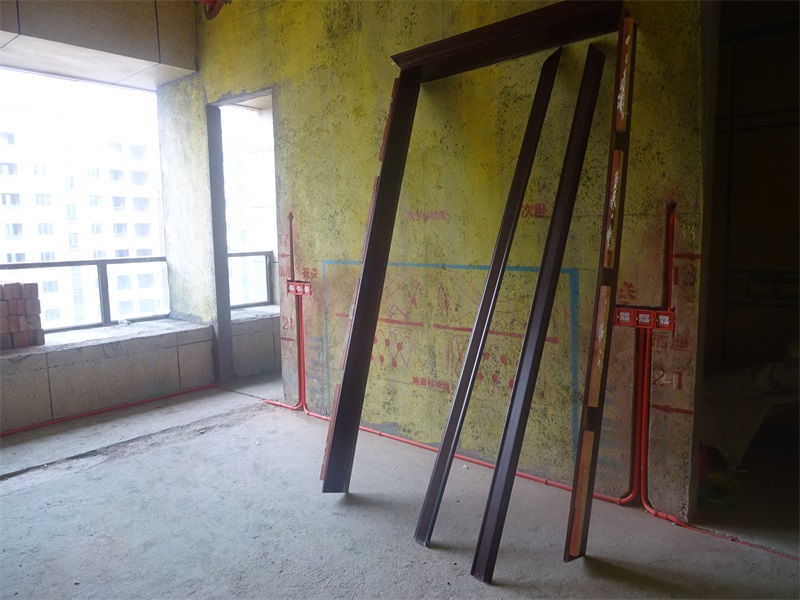

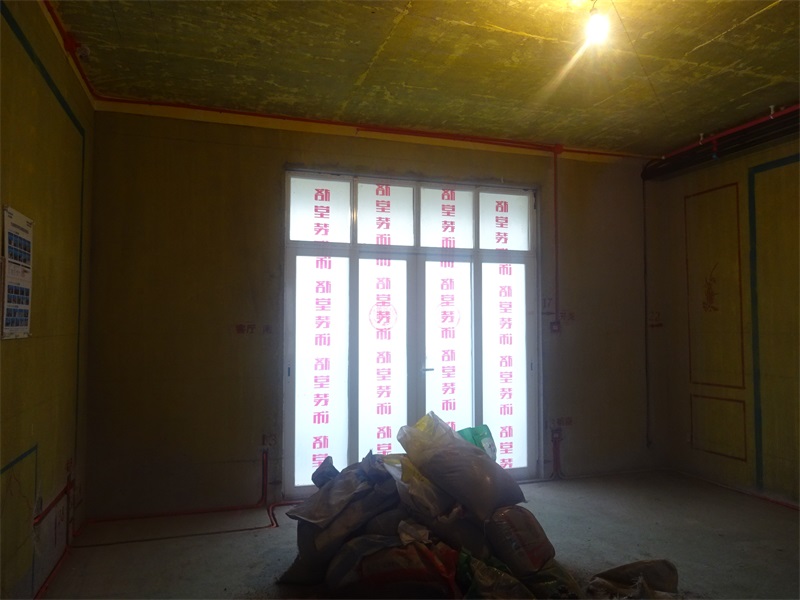

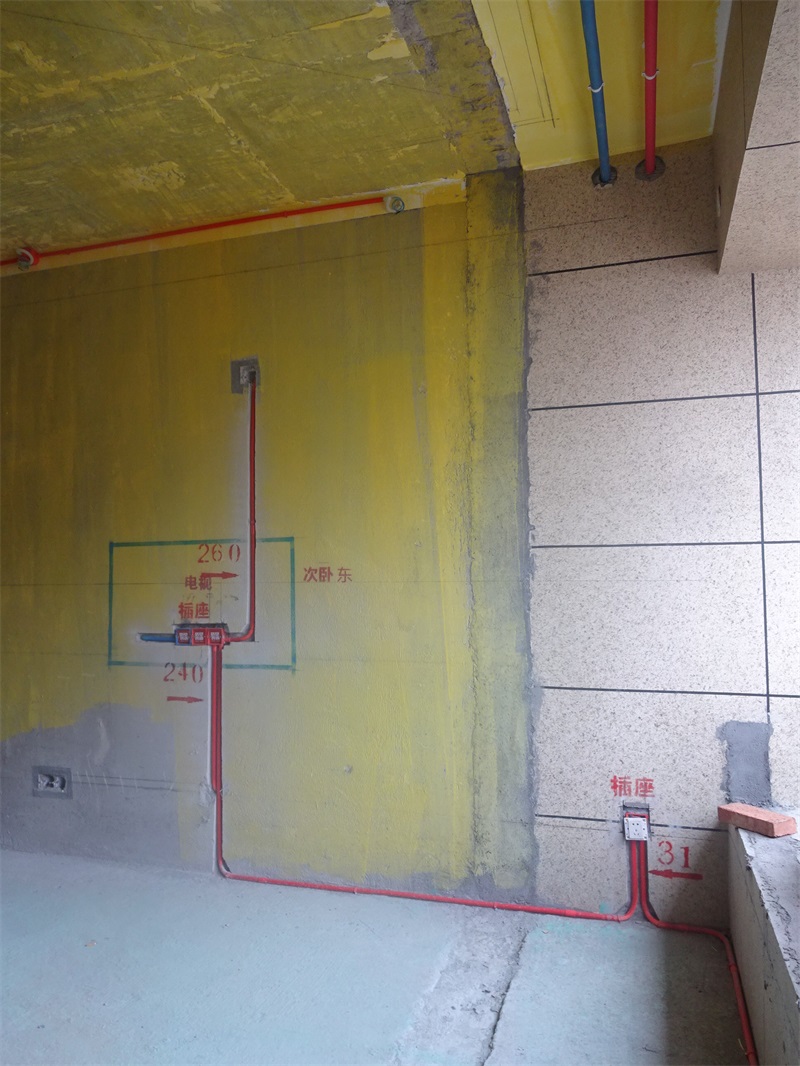

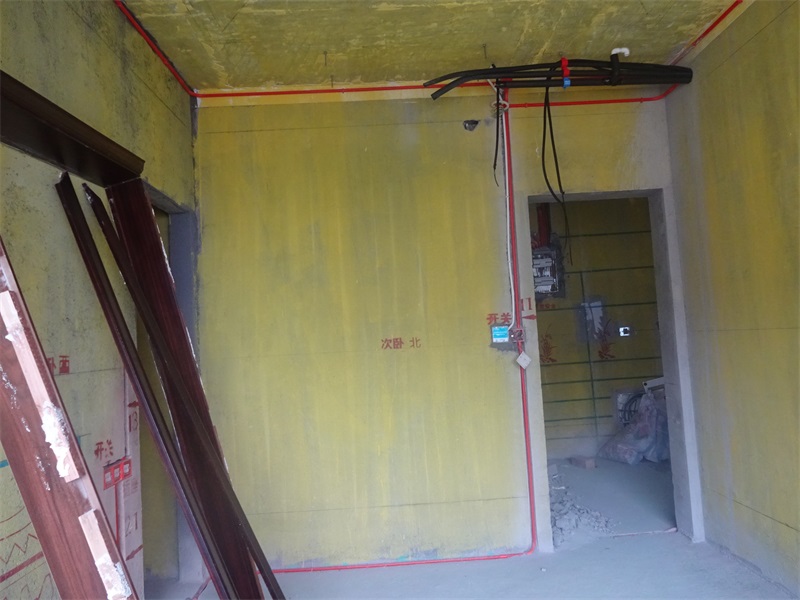

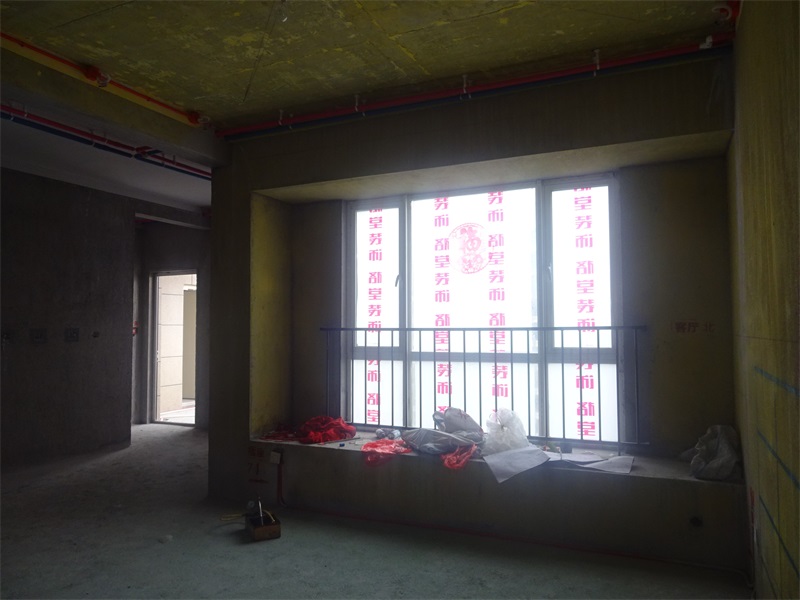

次卧线路分布

发表于 2018-3-15 17:04:16

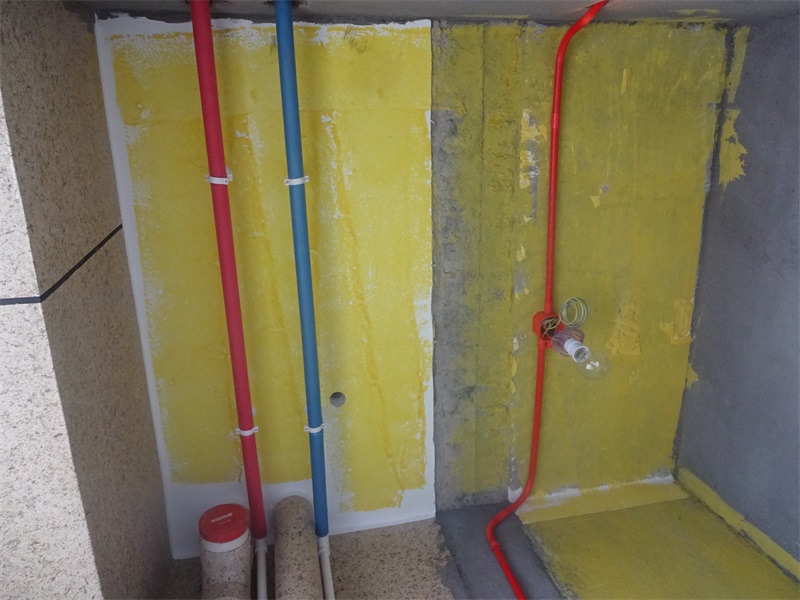

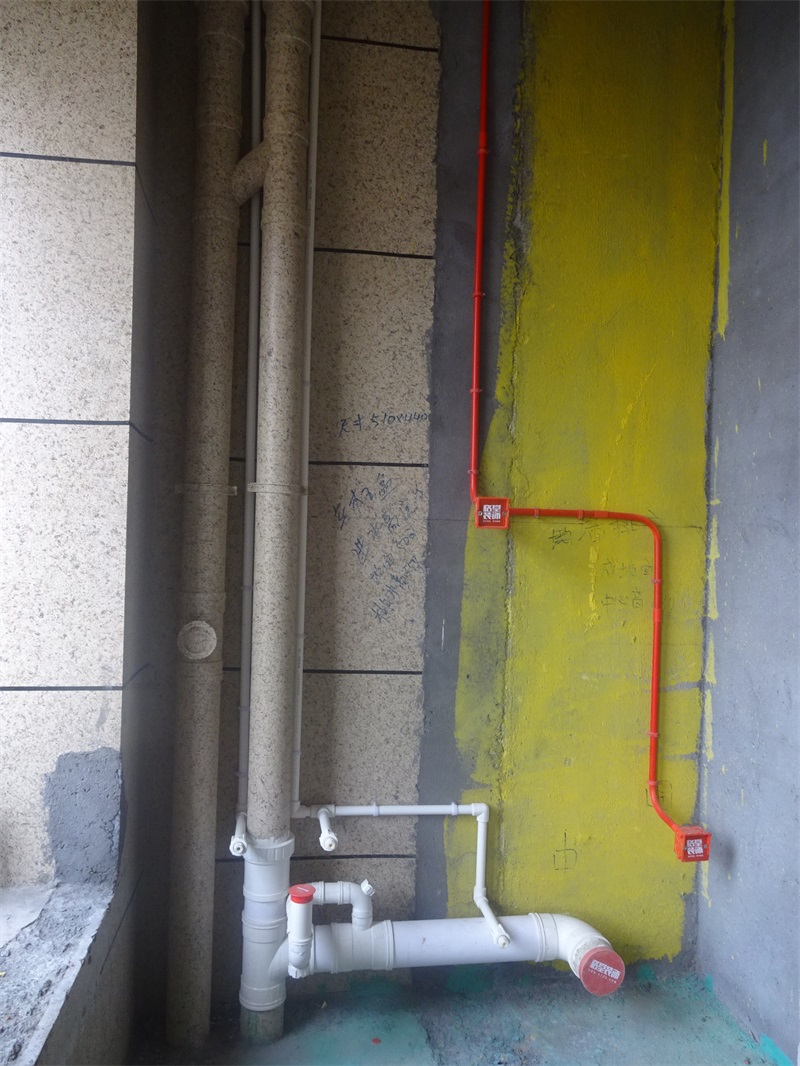

次卧卫生间水电分布

发表于 2018-3-15 17:06:58

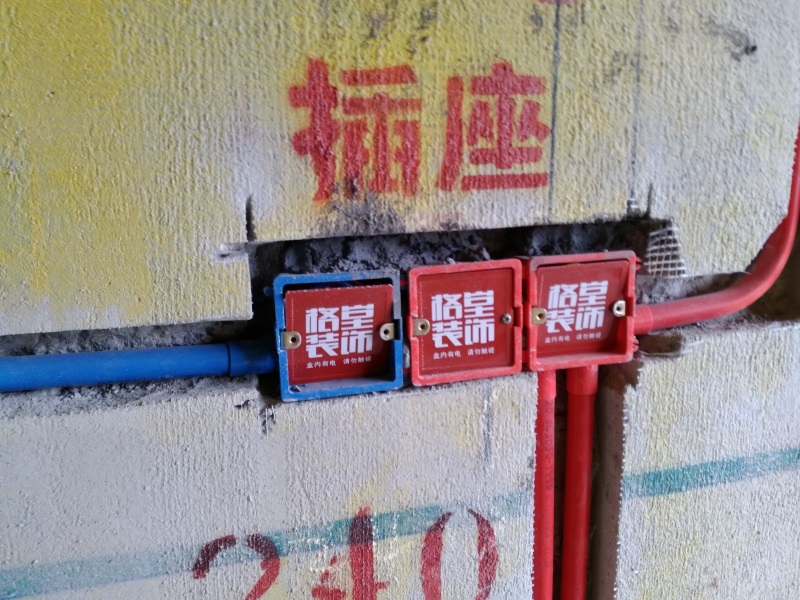

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2018-3-15 17:08:49

本帖最后由格堂彩霞于 2018-3-15 17:10 编辑

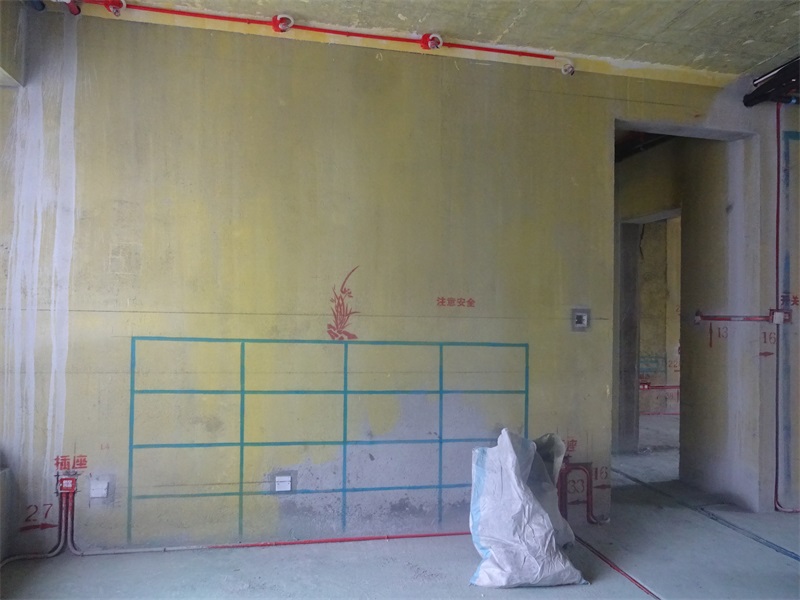

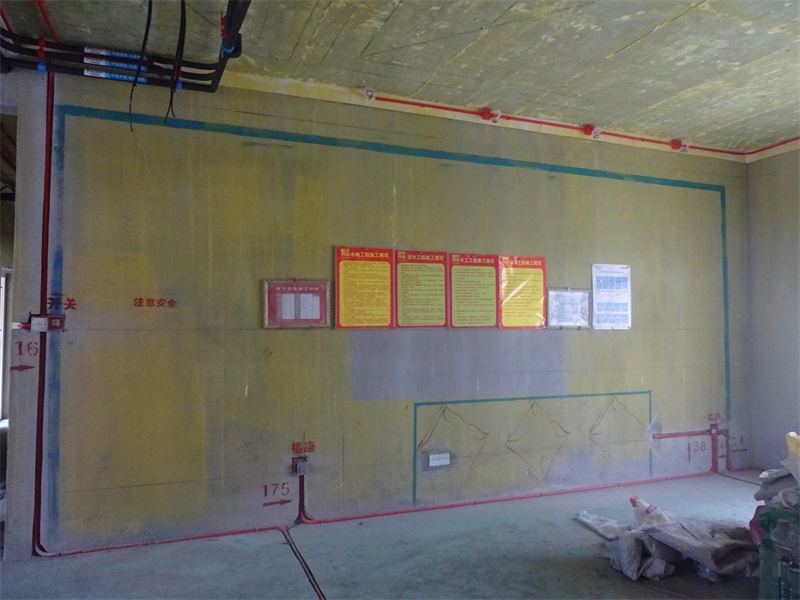

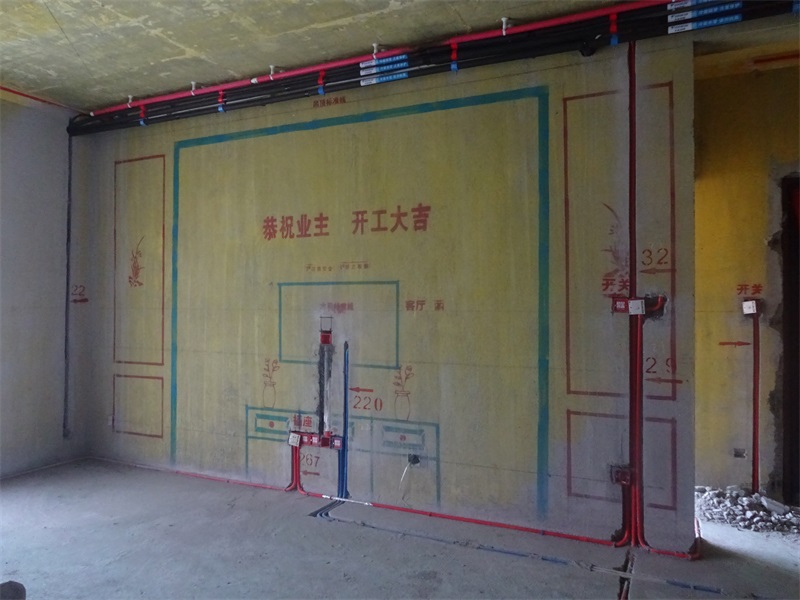

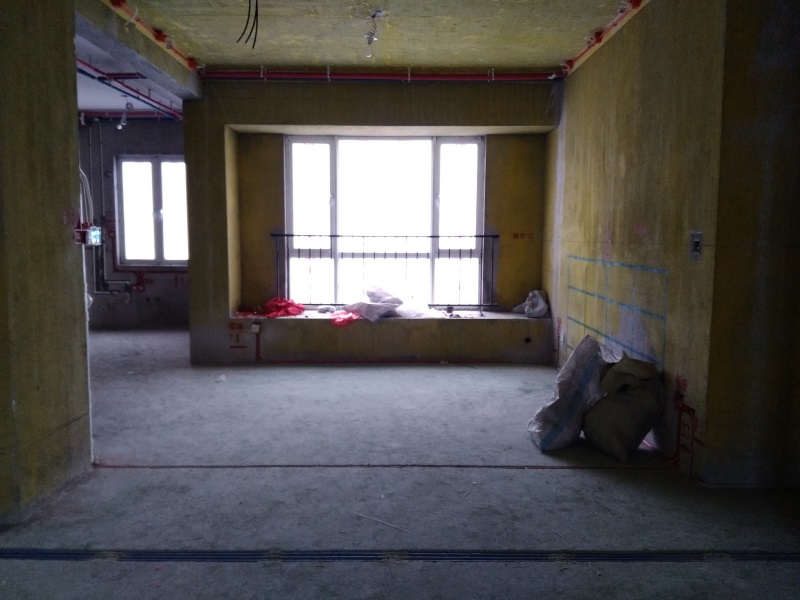

客厅线路分布

横平竖直，非常规范

发表于 2018-3-15 17:09:56

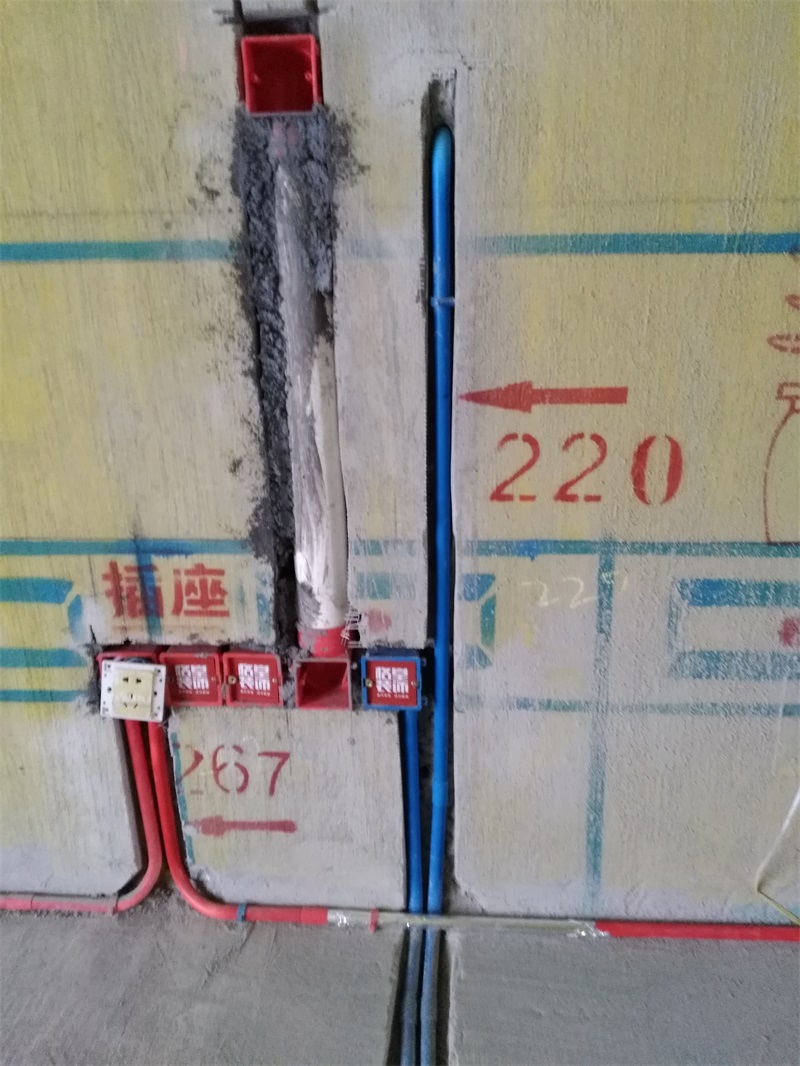

电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰

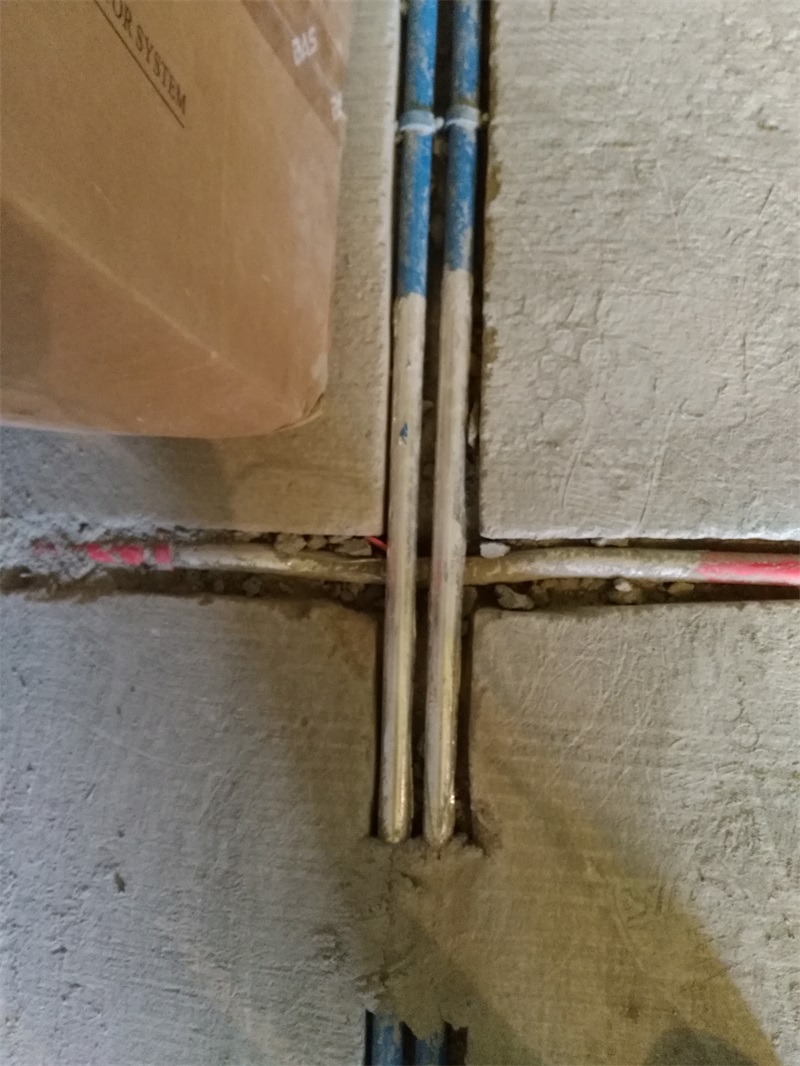

强弱电交接处用锡纸包好，防止干扰

发表于 2018-3-15 17:14:18

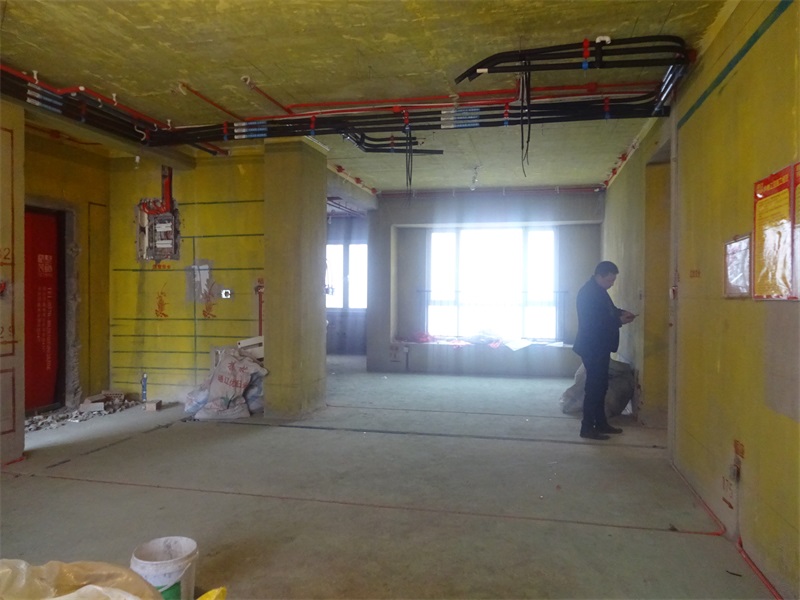

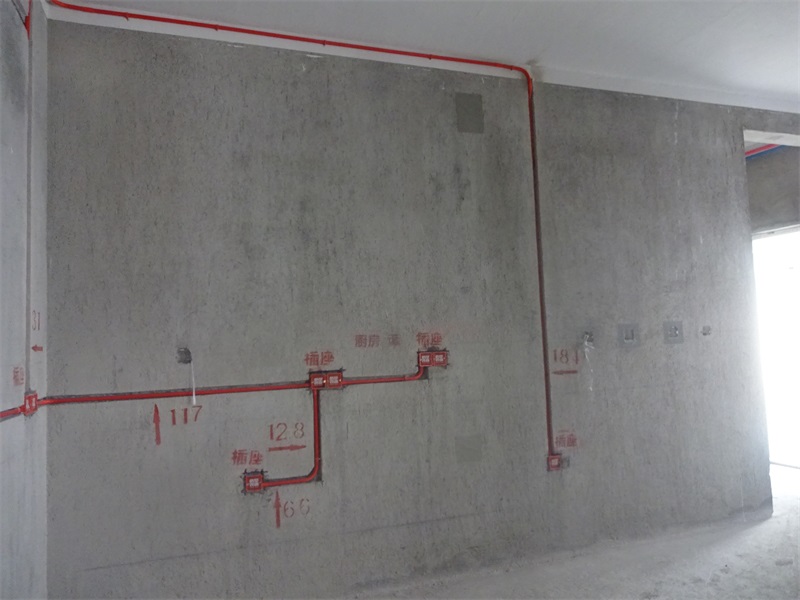

餐厅线路分布

发表于 2018-3-15 17:16:45

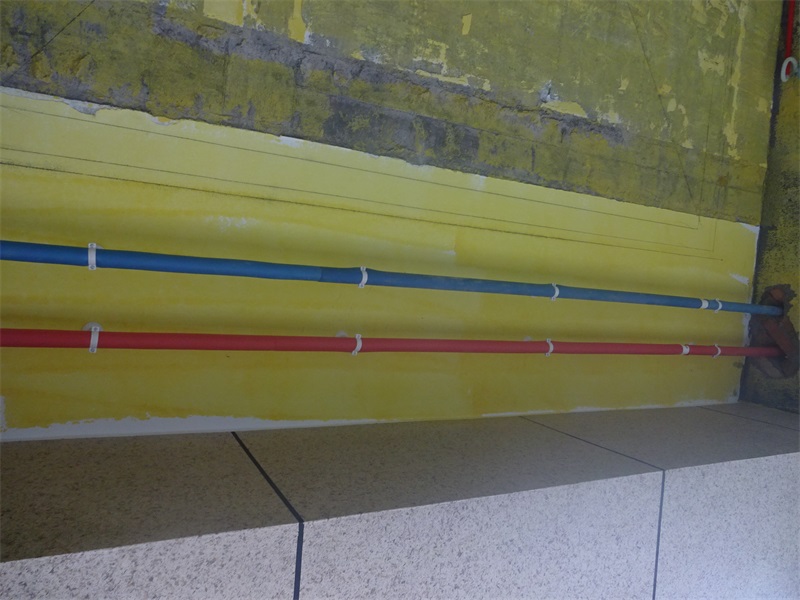

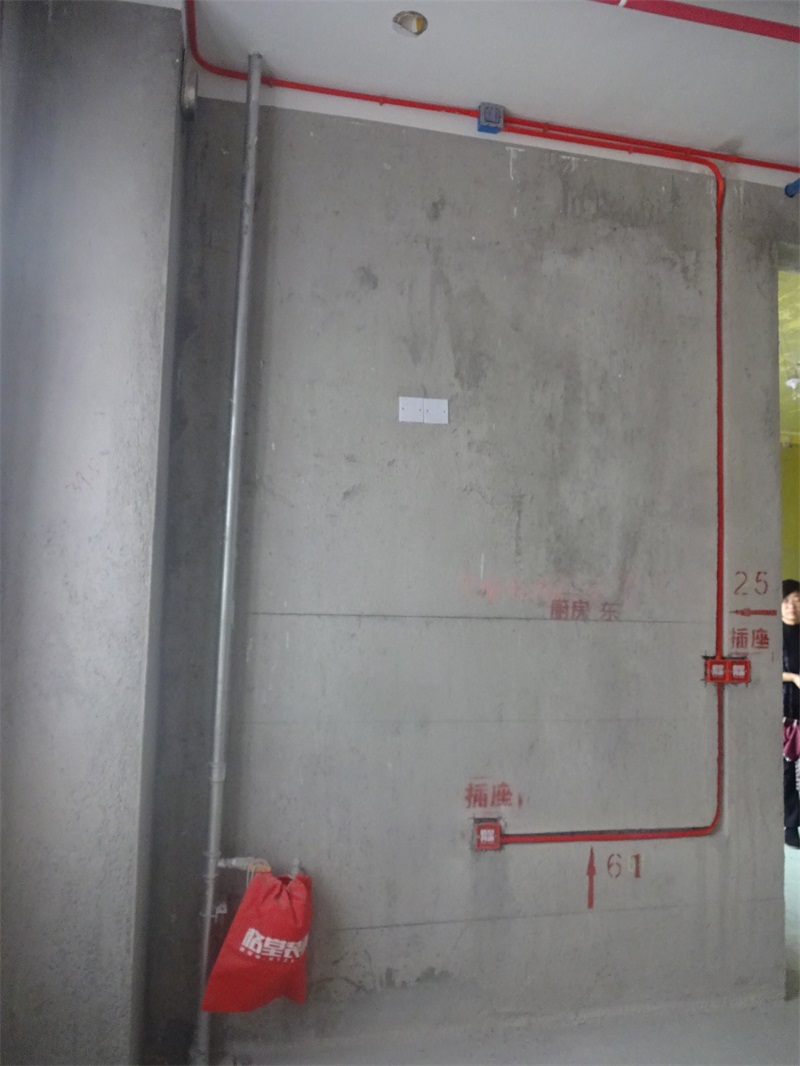

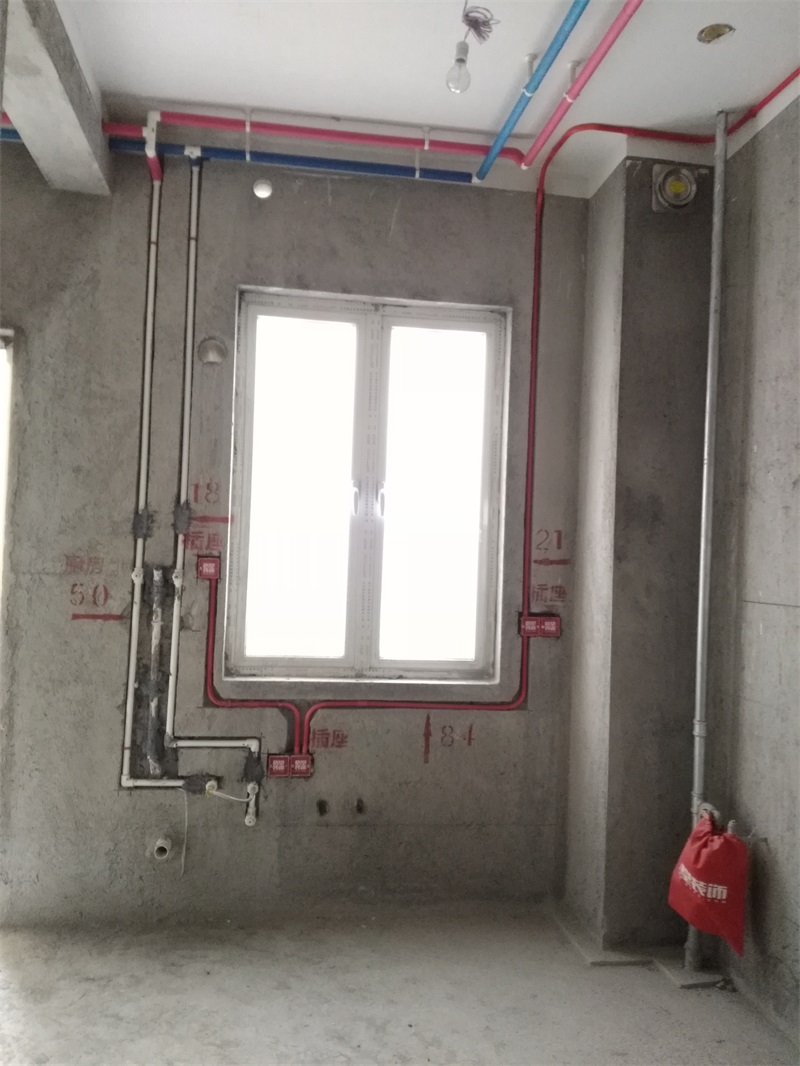

厨房水电分布

厨房水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房水电全部不从地面走，厨房、卫生间水管全部走墙，离地40-60cm之间，横平竖直，非常规范

发表于 2018-3-15 17:18:04

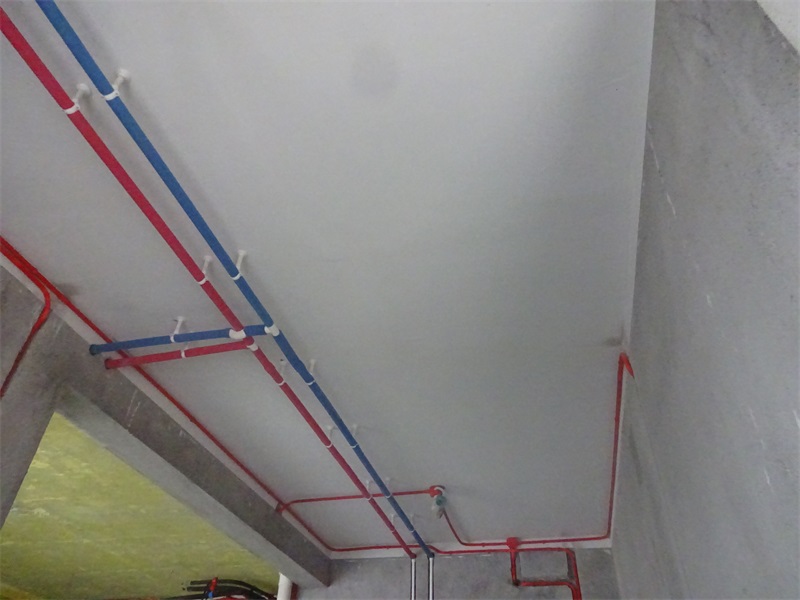

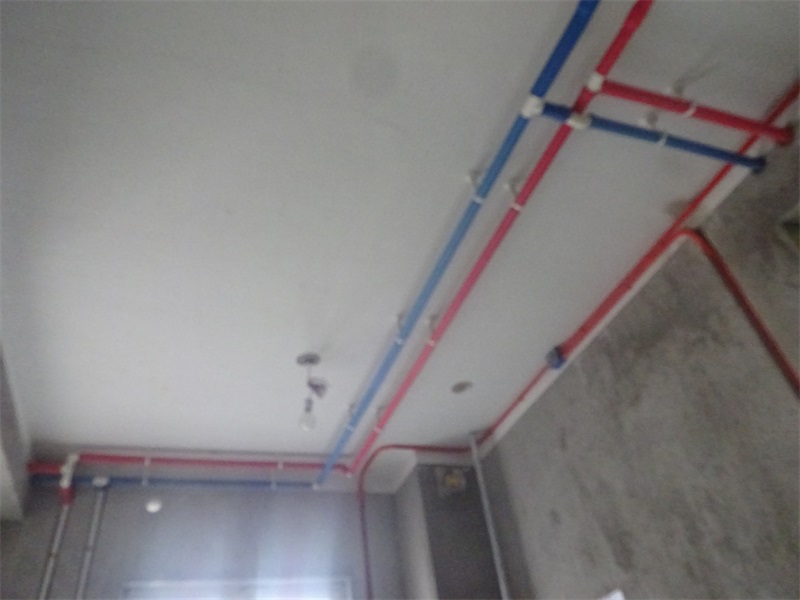

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！
