星月宸庐3-2-10#104㎡中古ins风——艺术与生活的融合

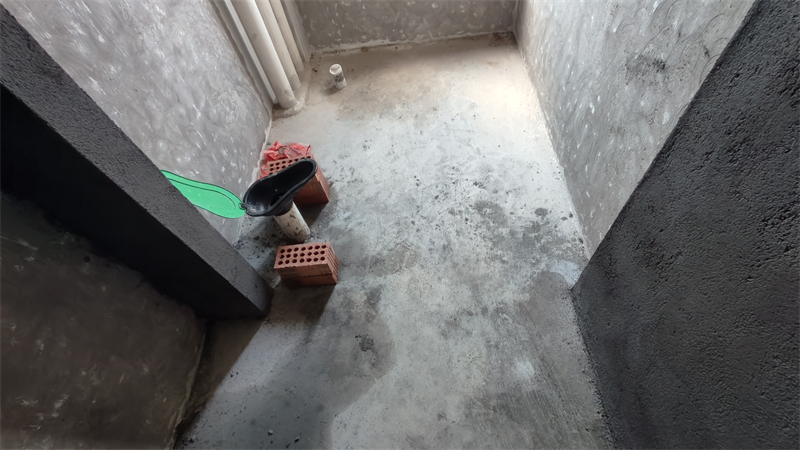

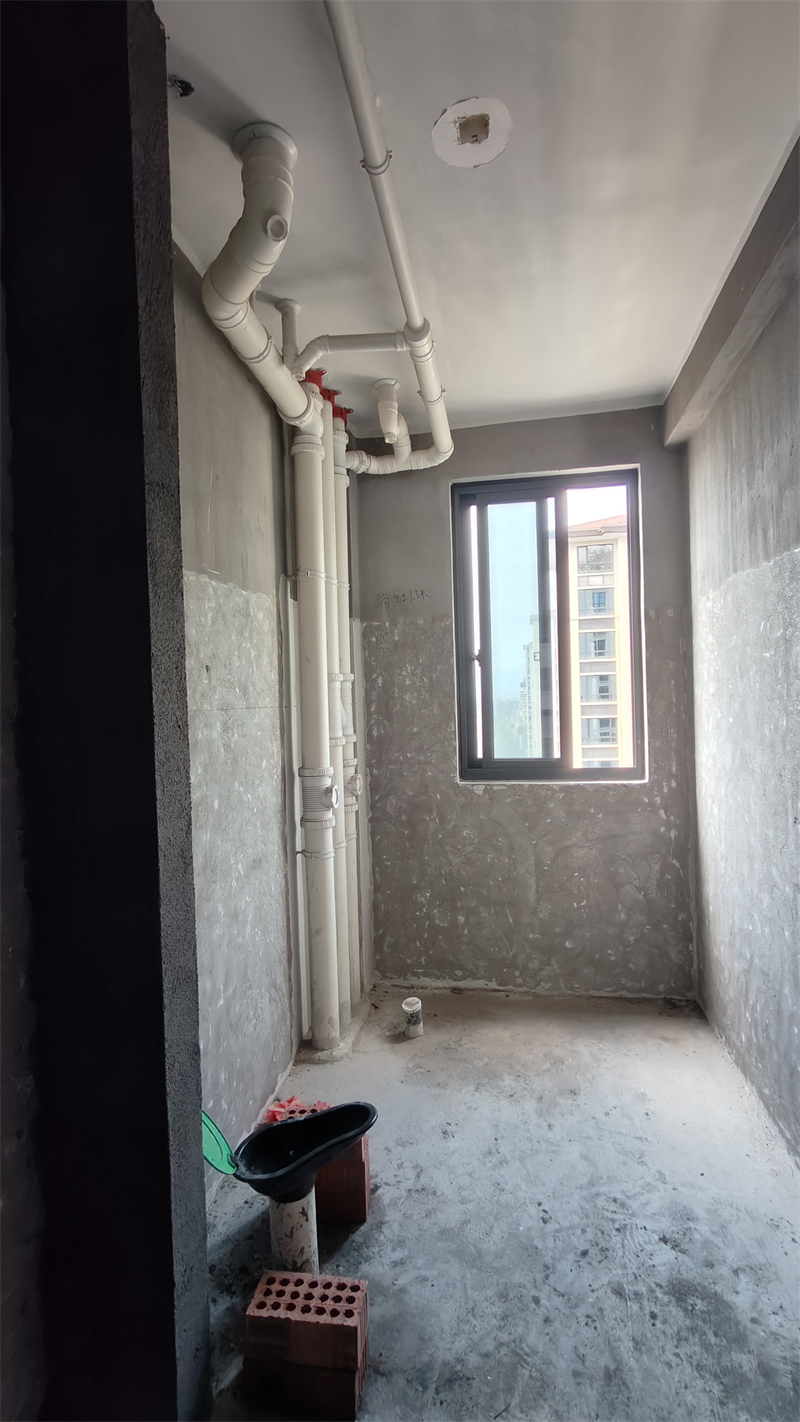

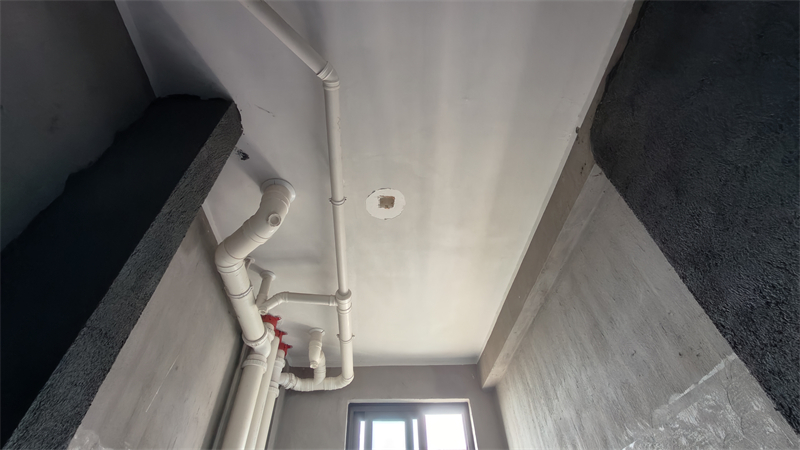

内卫

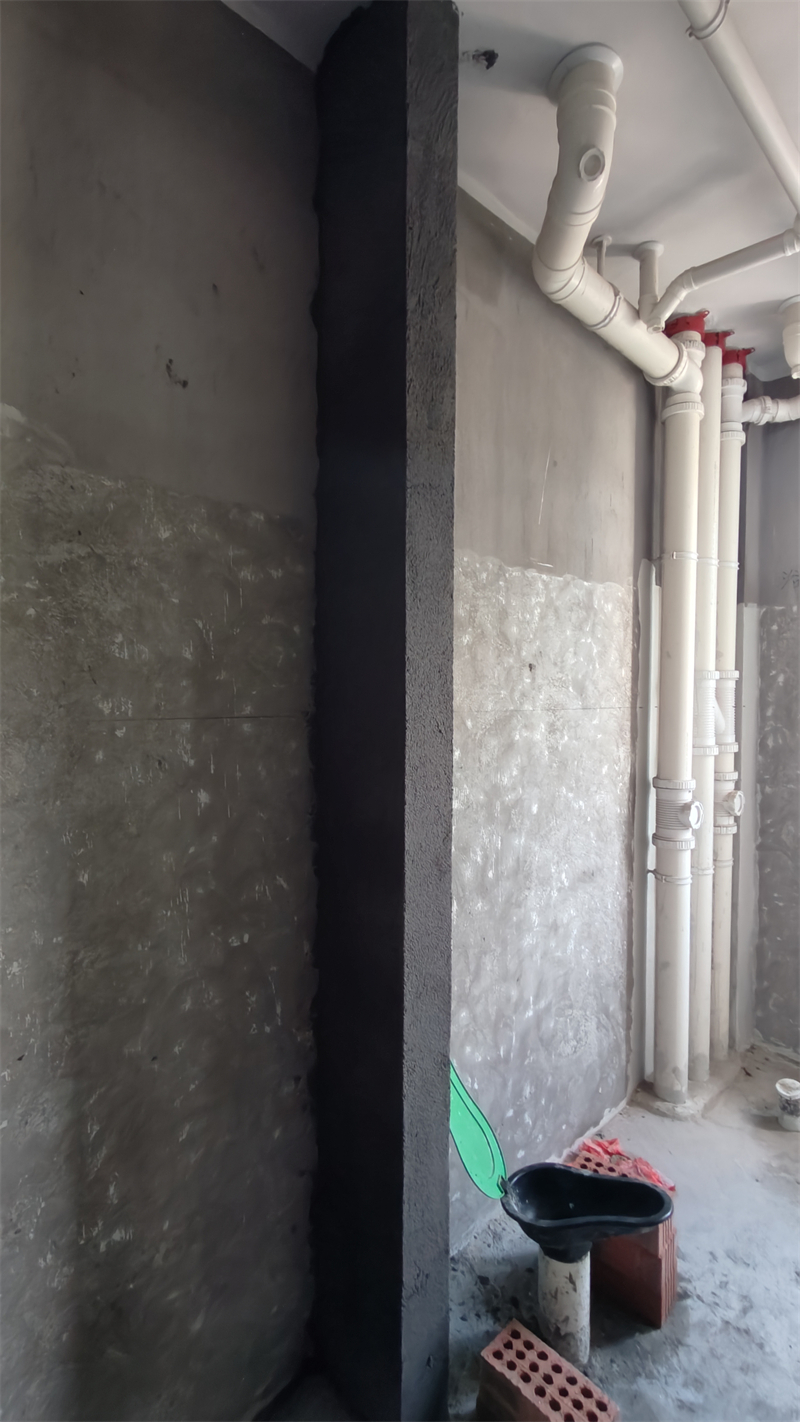

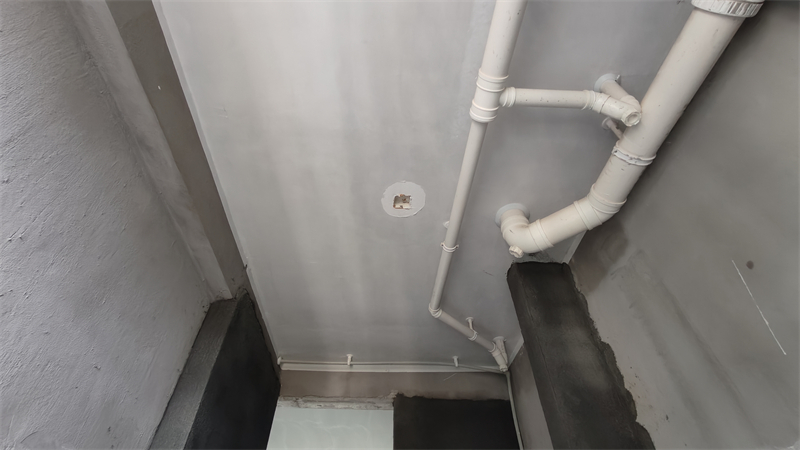

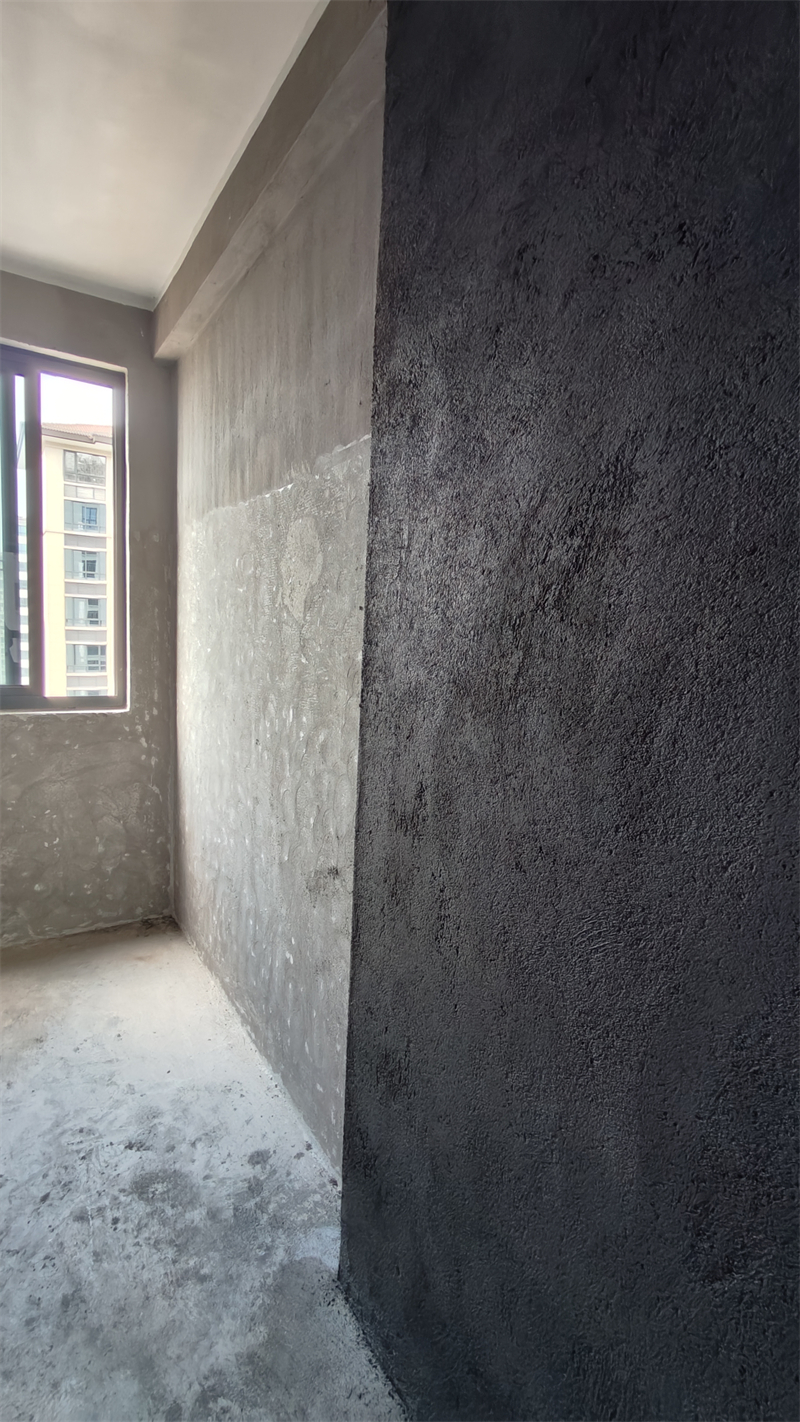

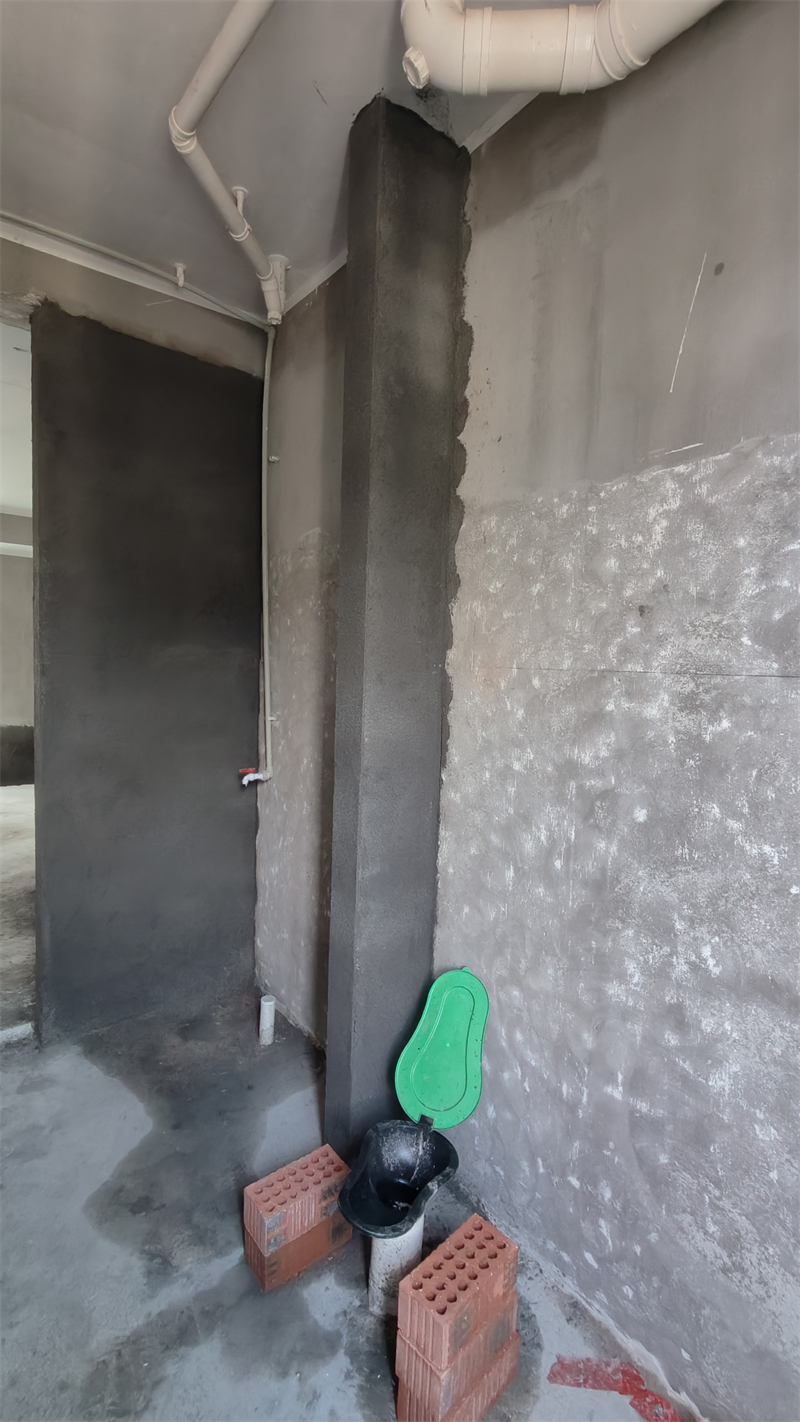

内卫对角图

主卧

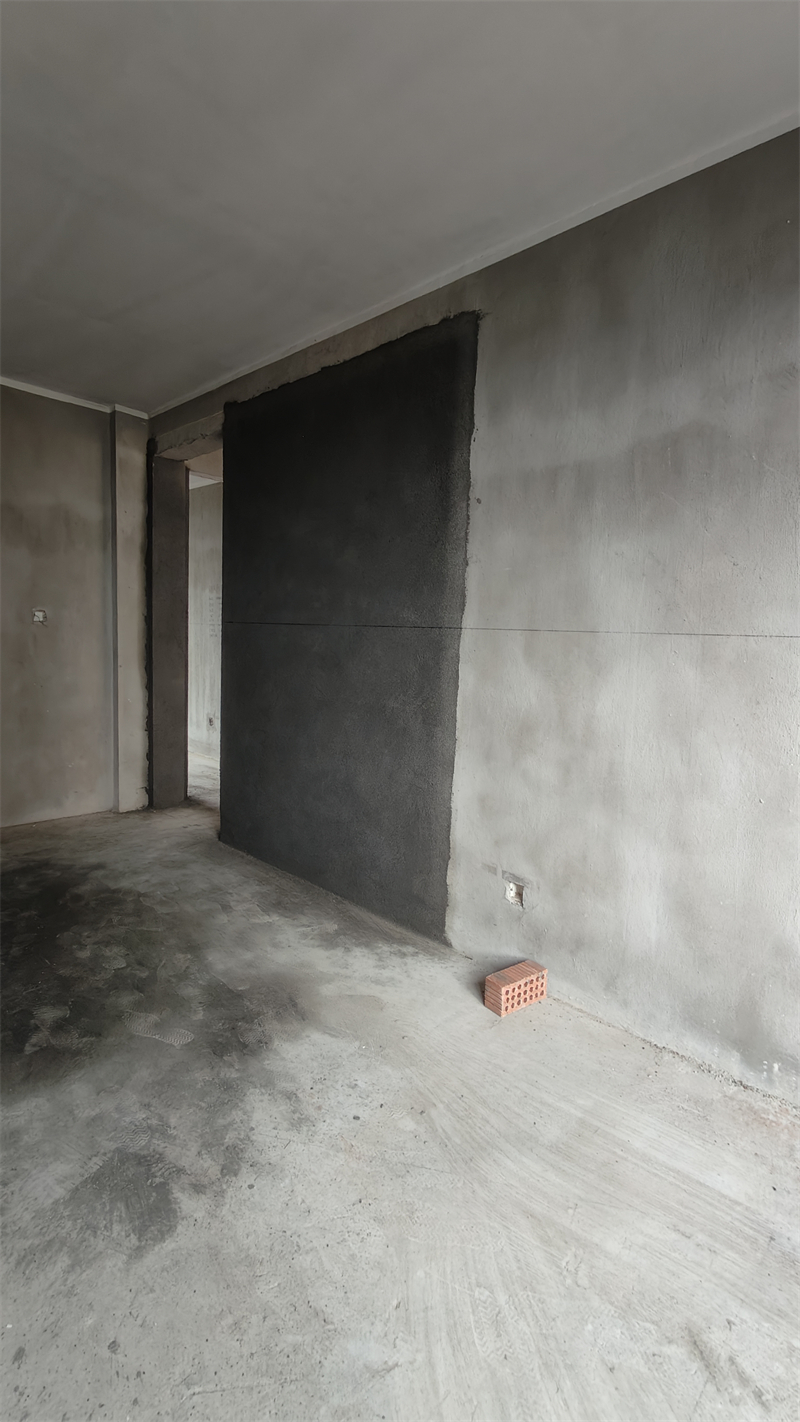

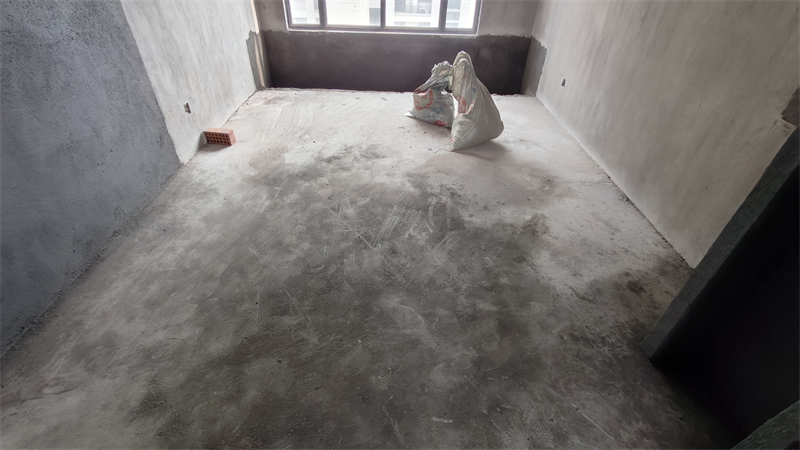

主卧对角图

水电阶段

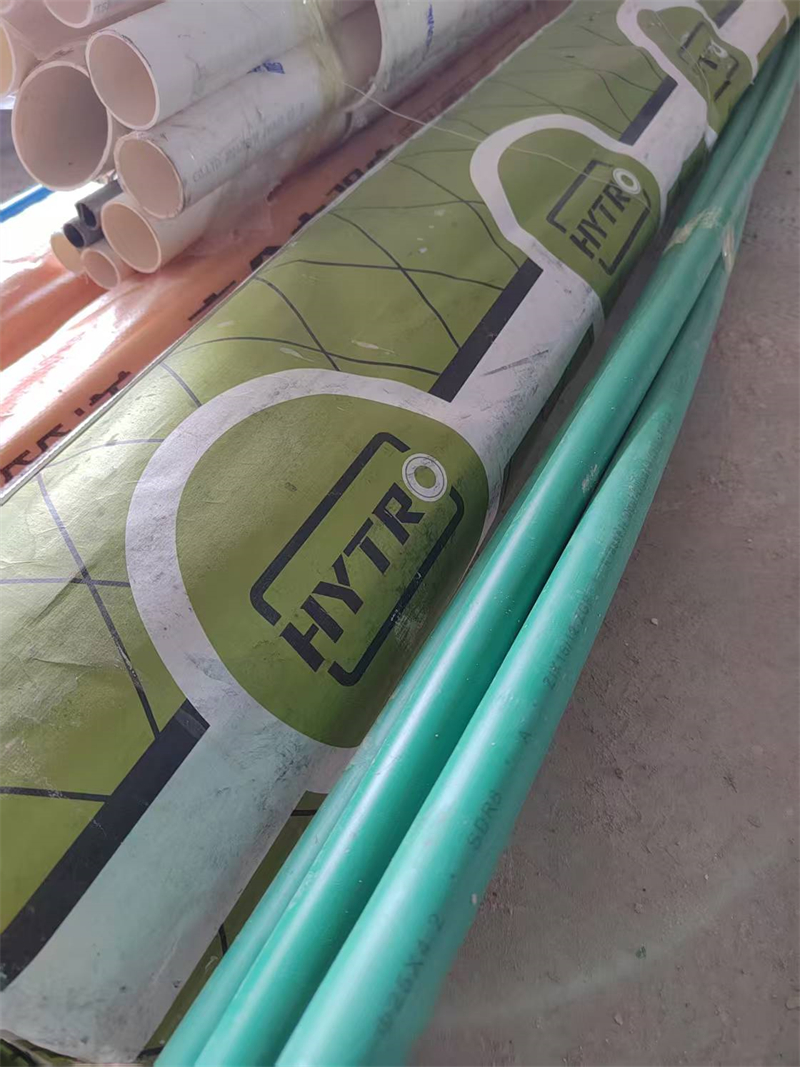

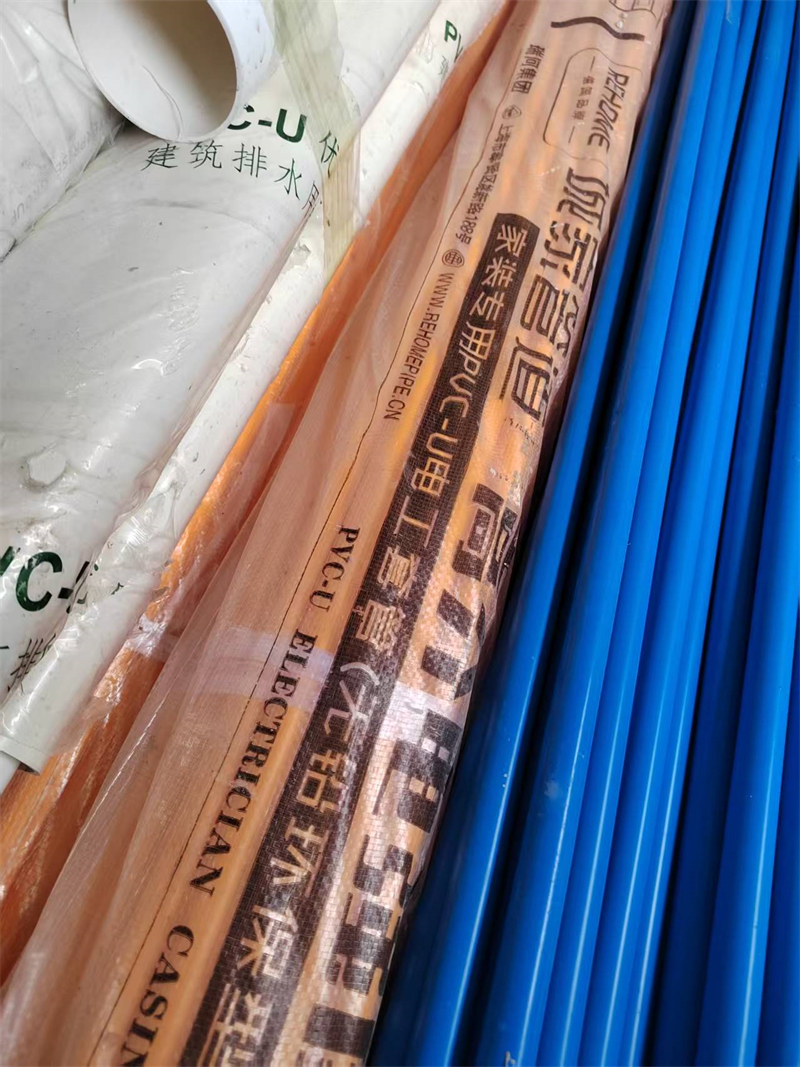

施工进度：水电材料已进场，请客户安排材料验收。

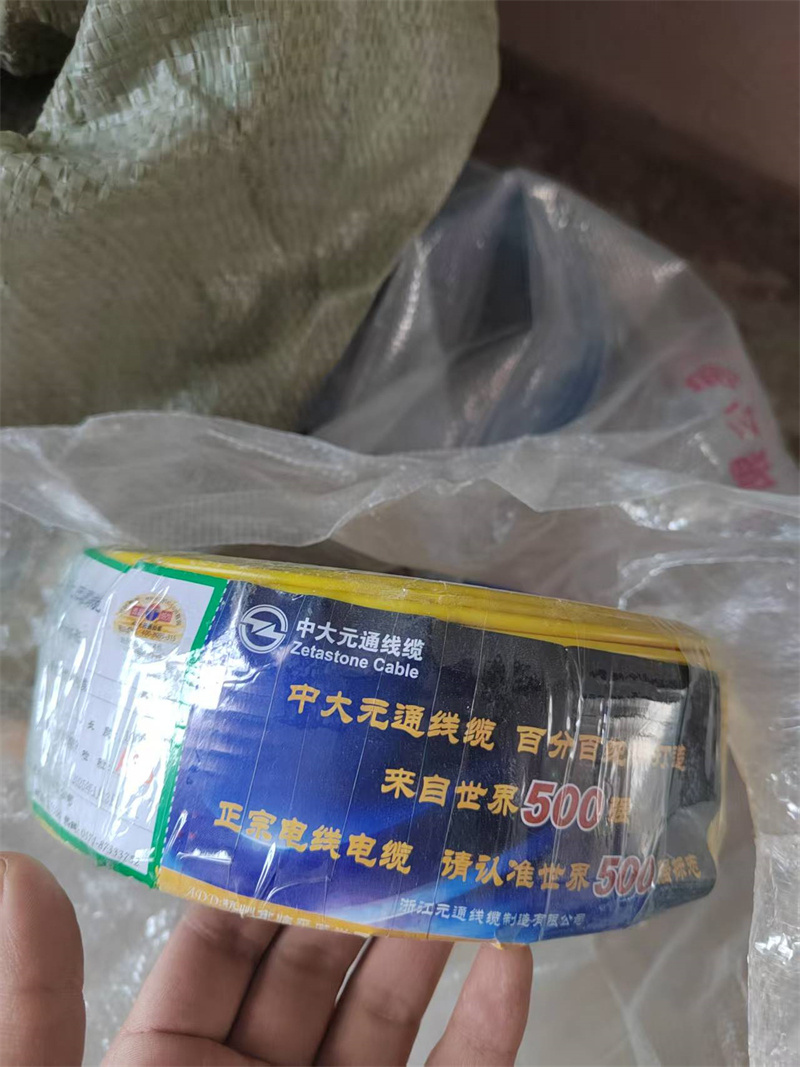

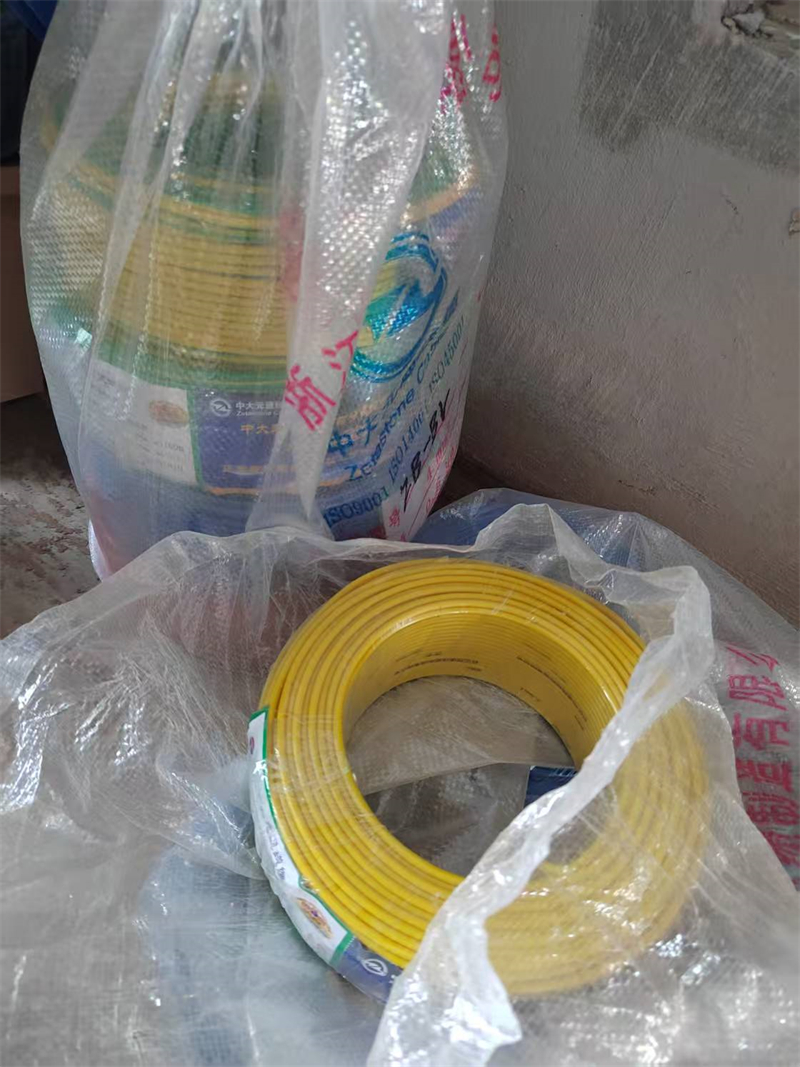

电线： 中大元通阻燃线

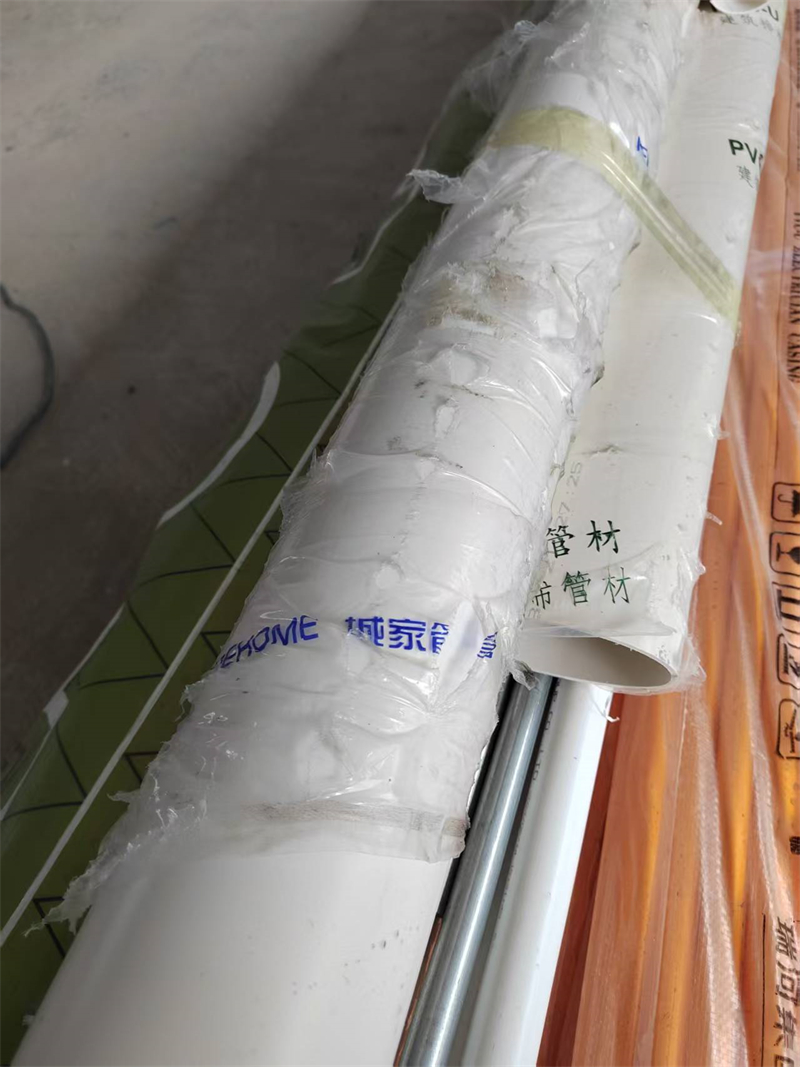

PVC排水：城家DN50/DN75
PVC线管：城家DN20管
PPR水管：海德欧DN25*4.2钢网复合管

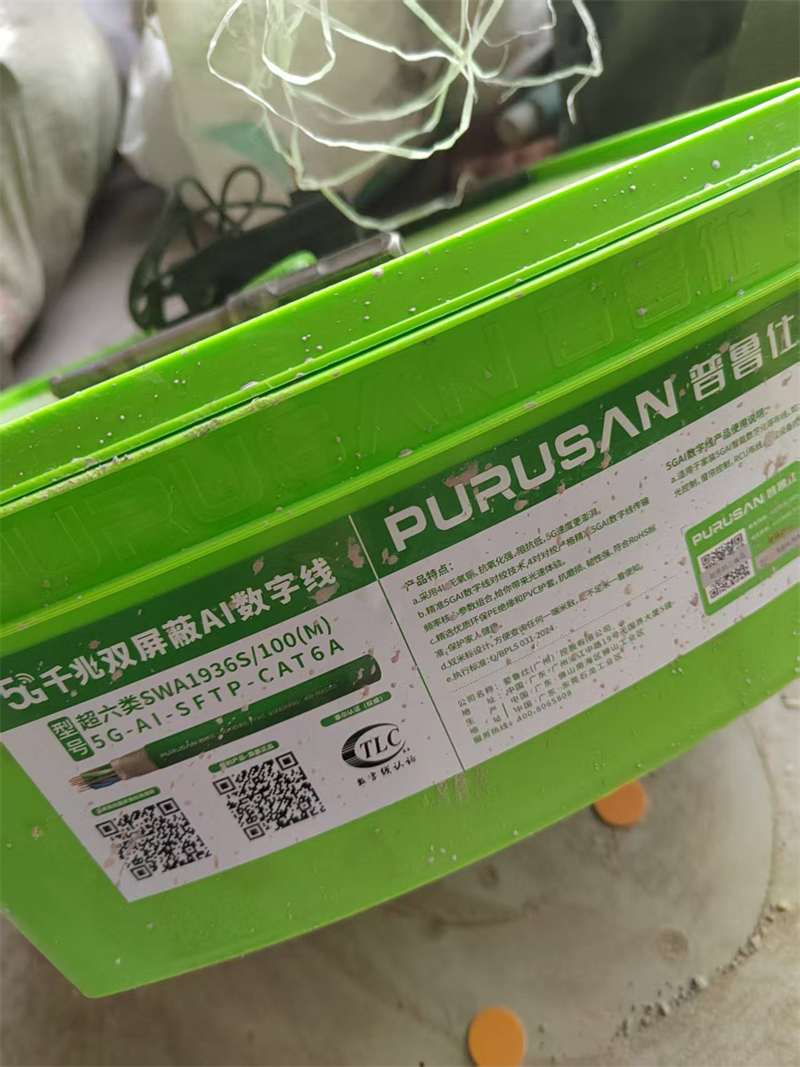

网络线：普鲁仕超六类网线带屏蔽（UTP）

水电中途

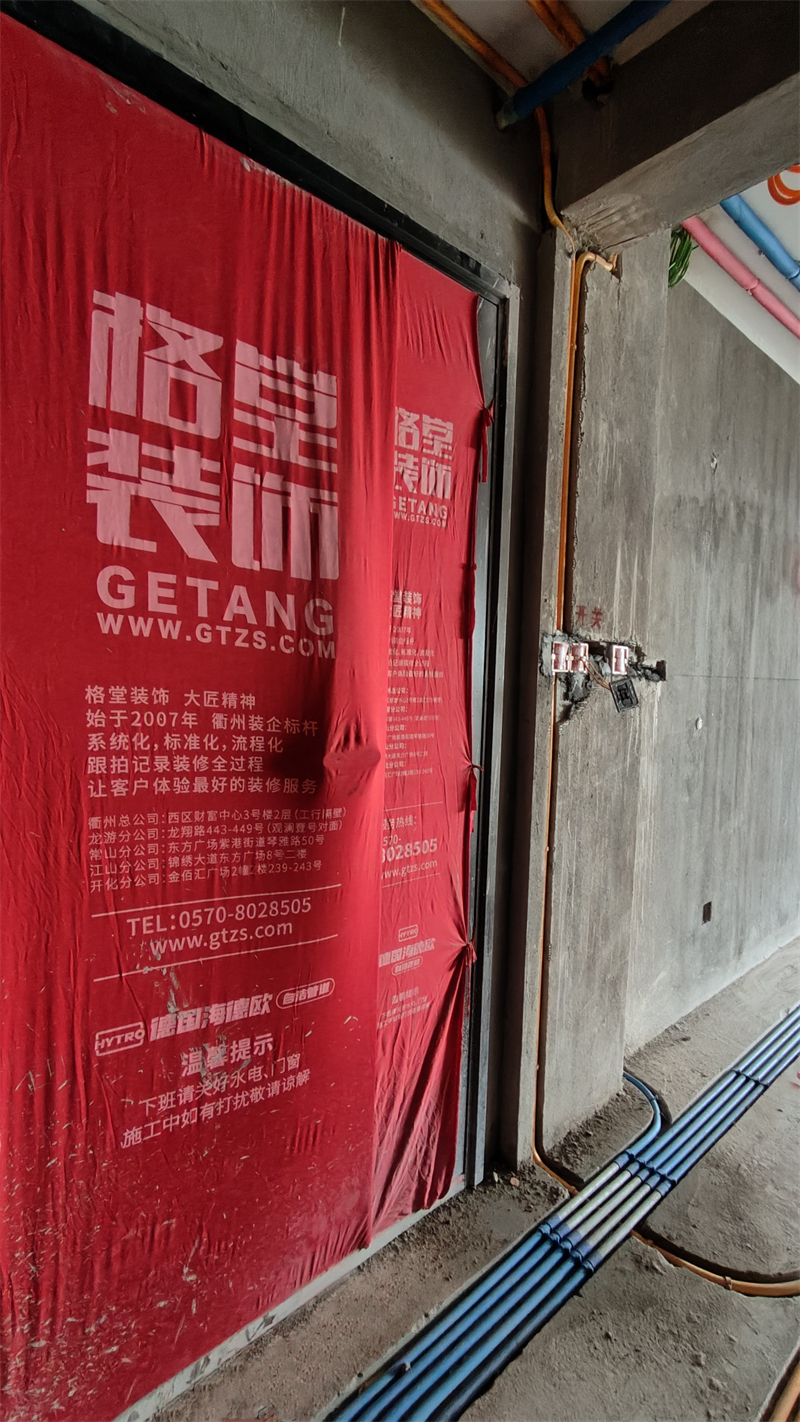

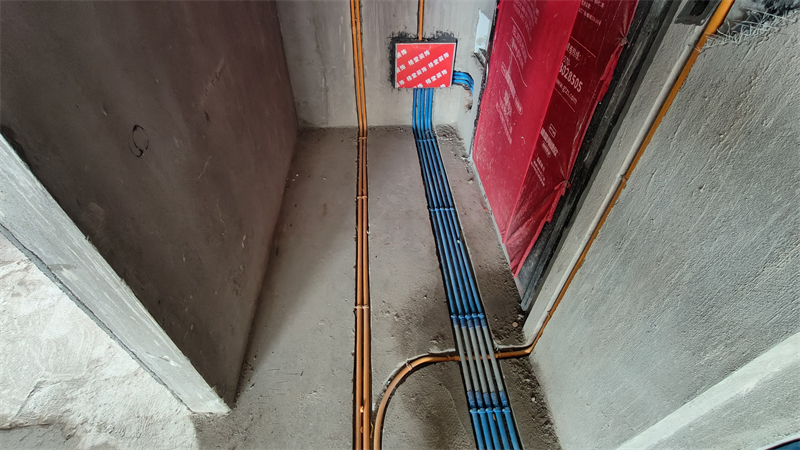

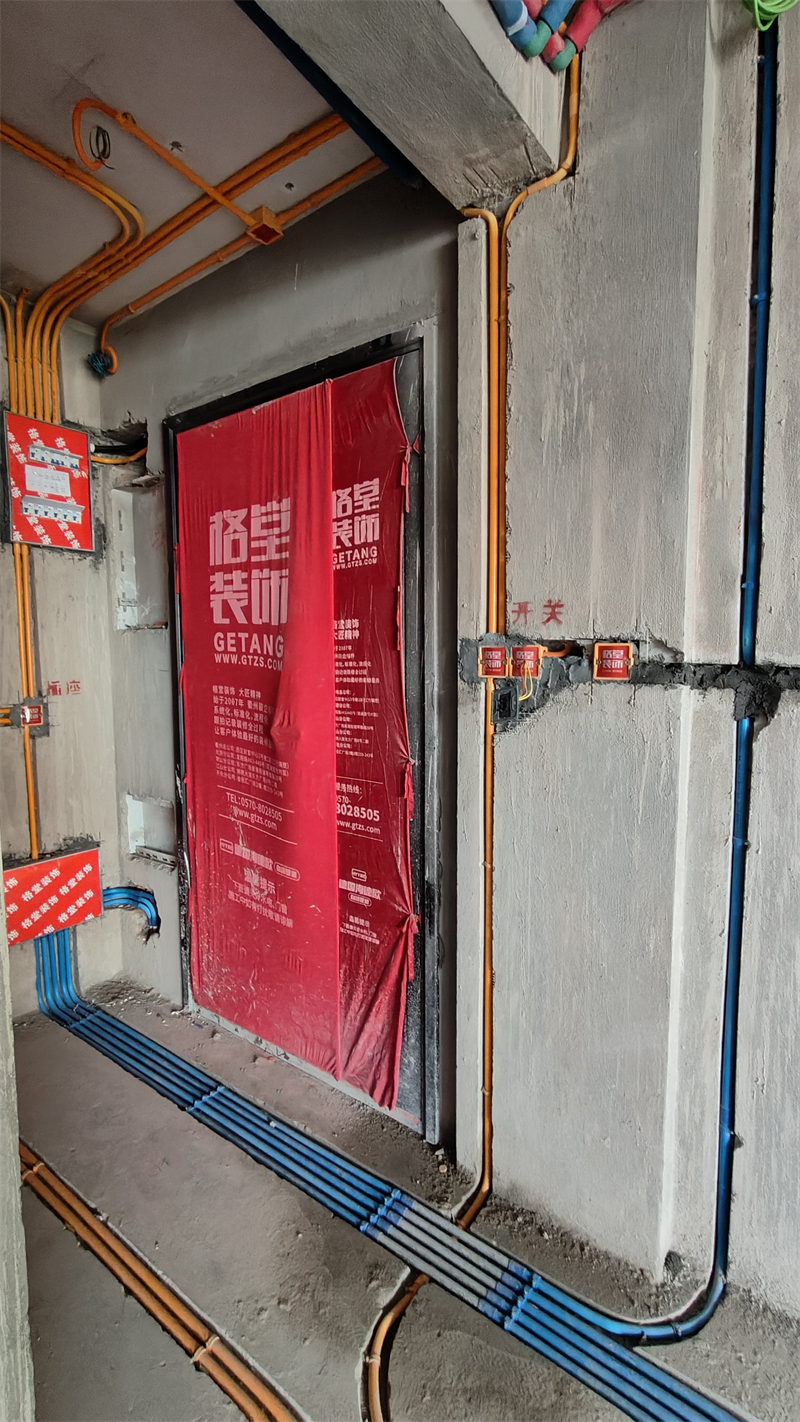

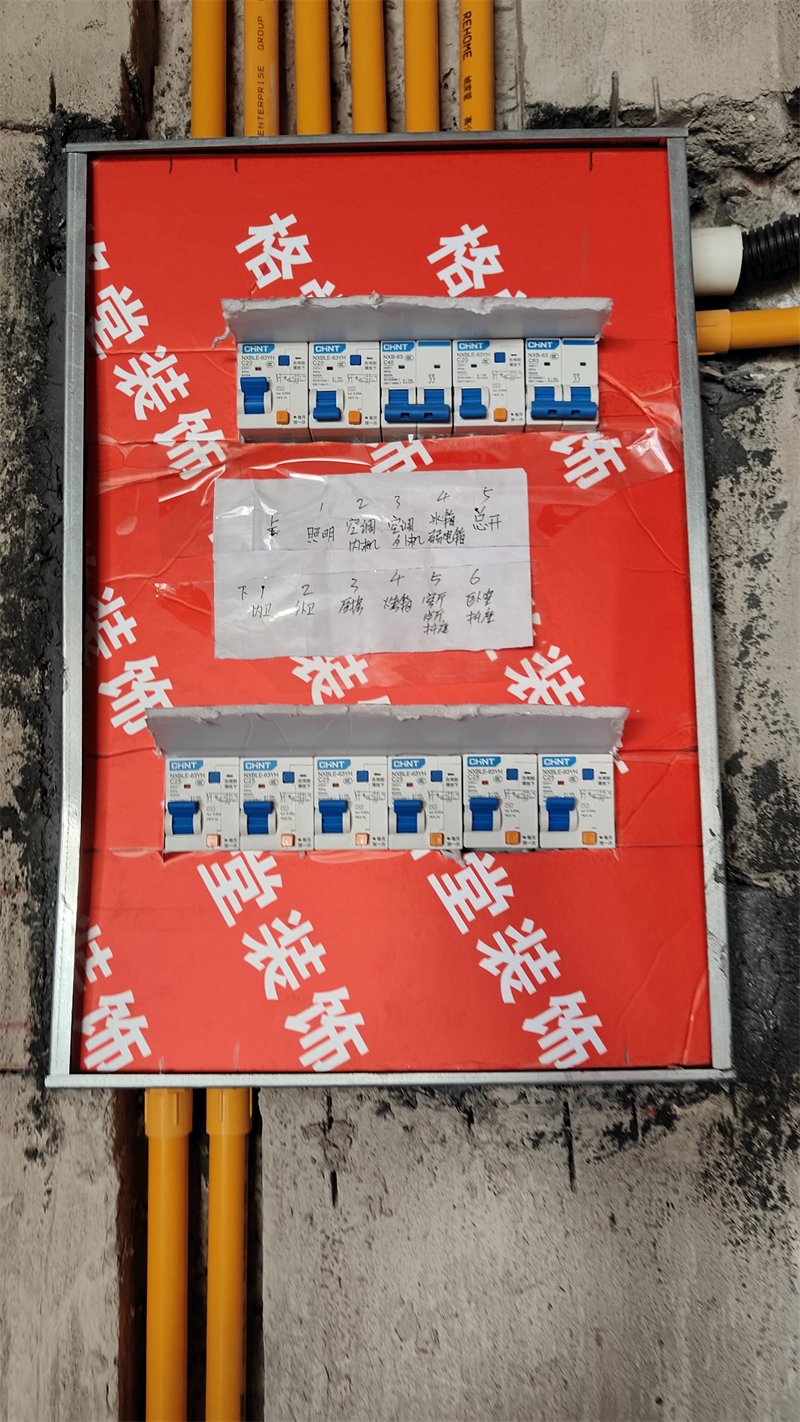

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

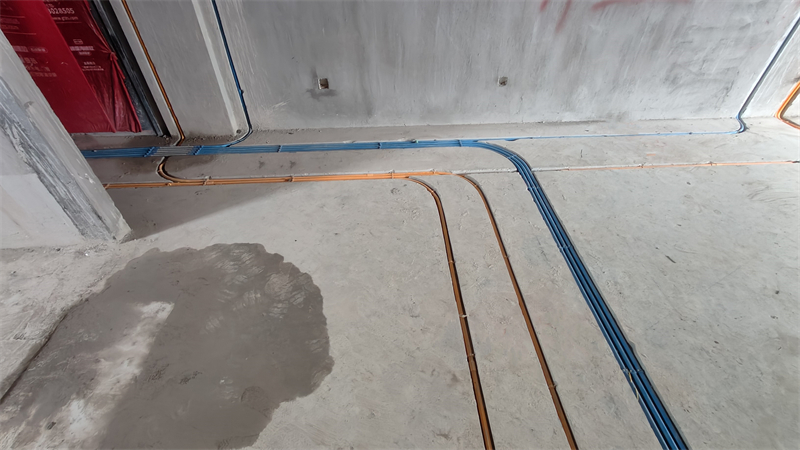

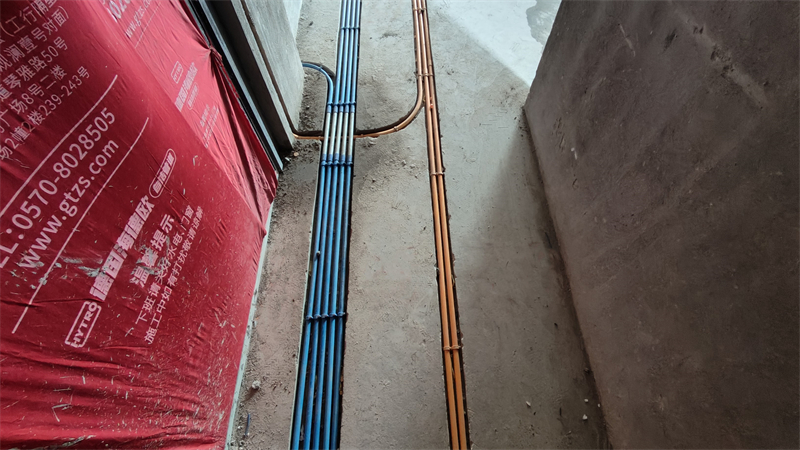

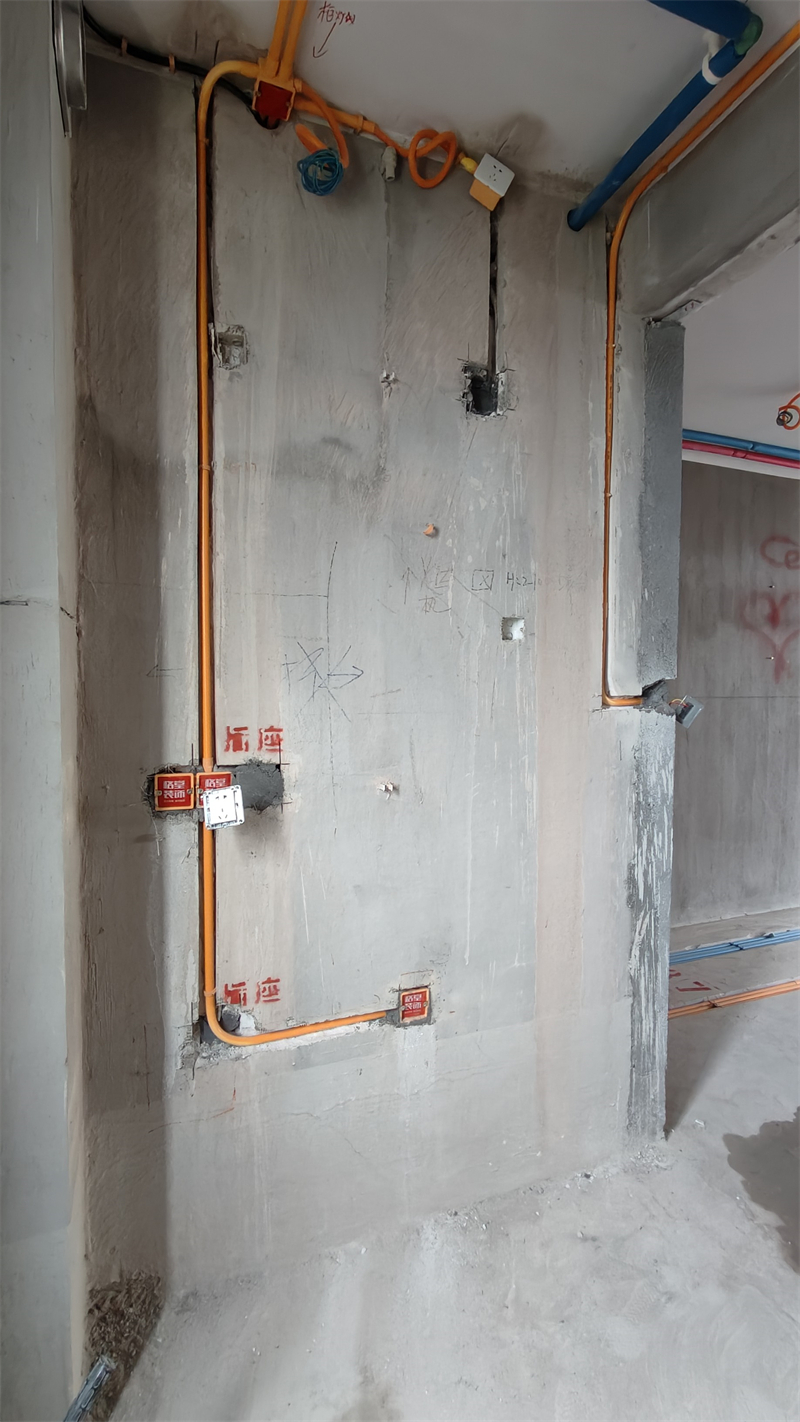

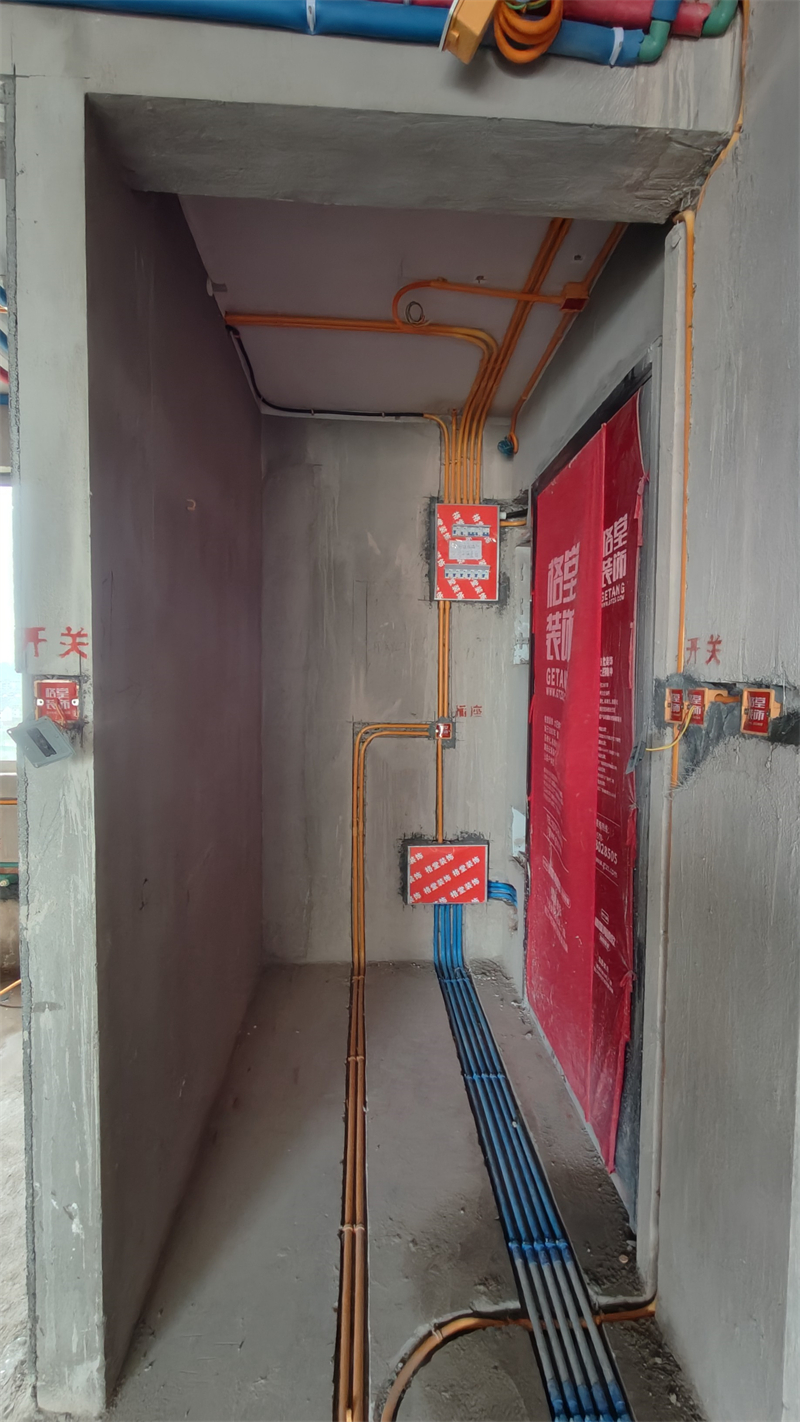

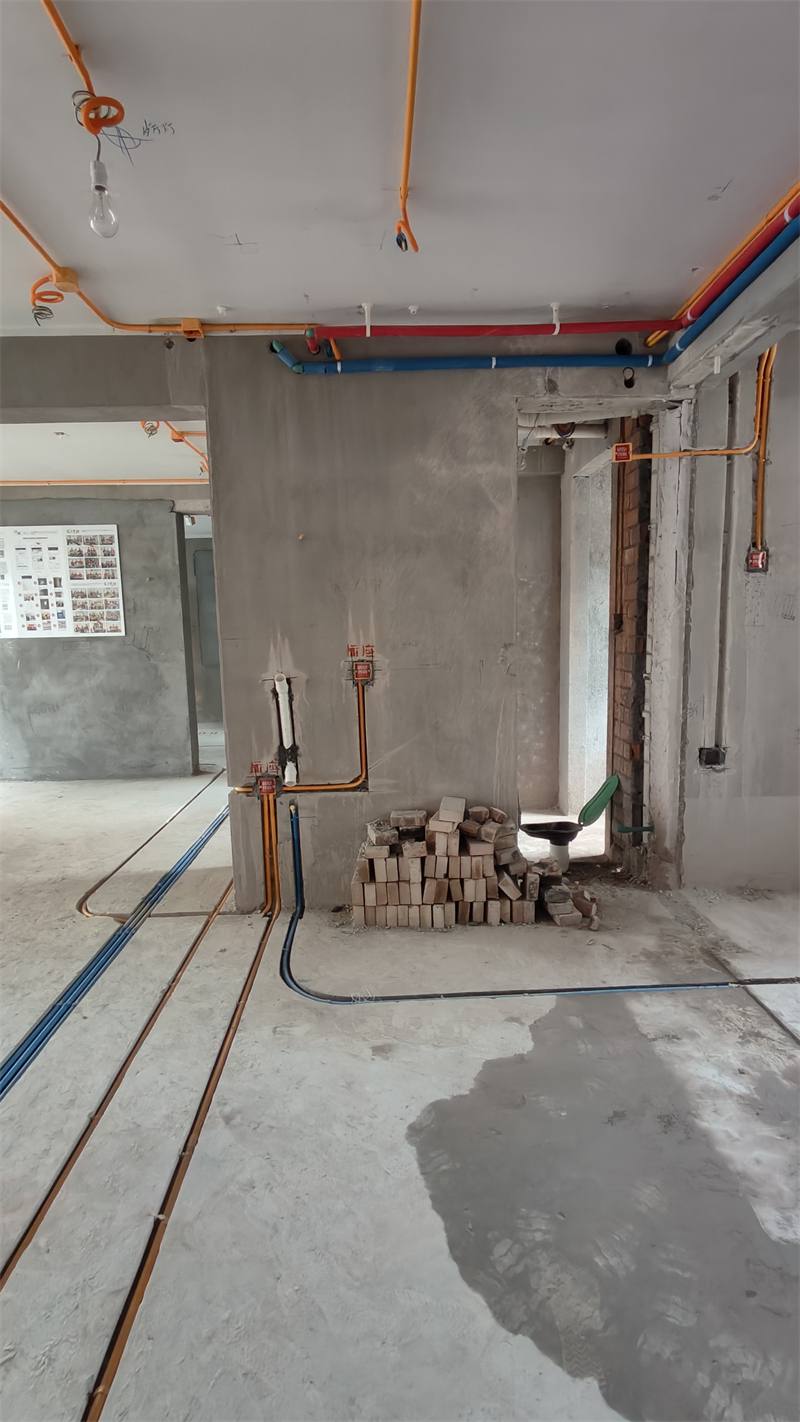

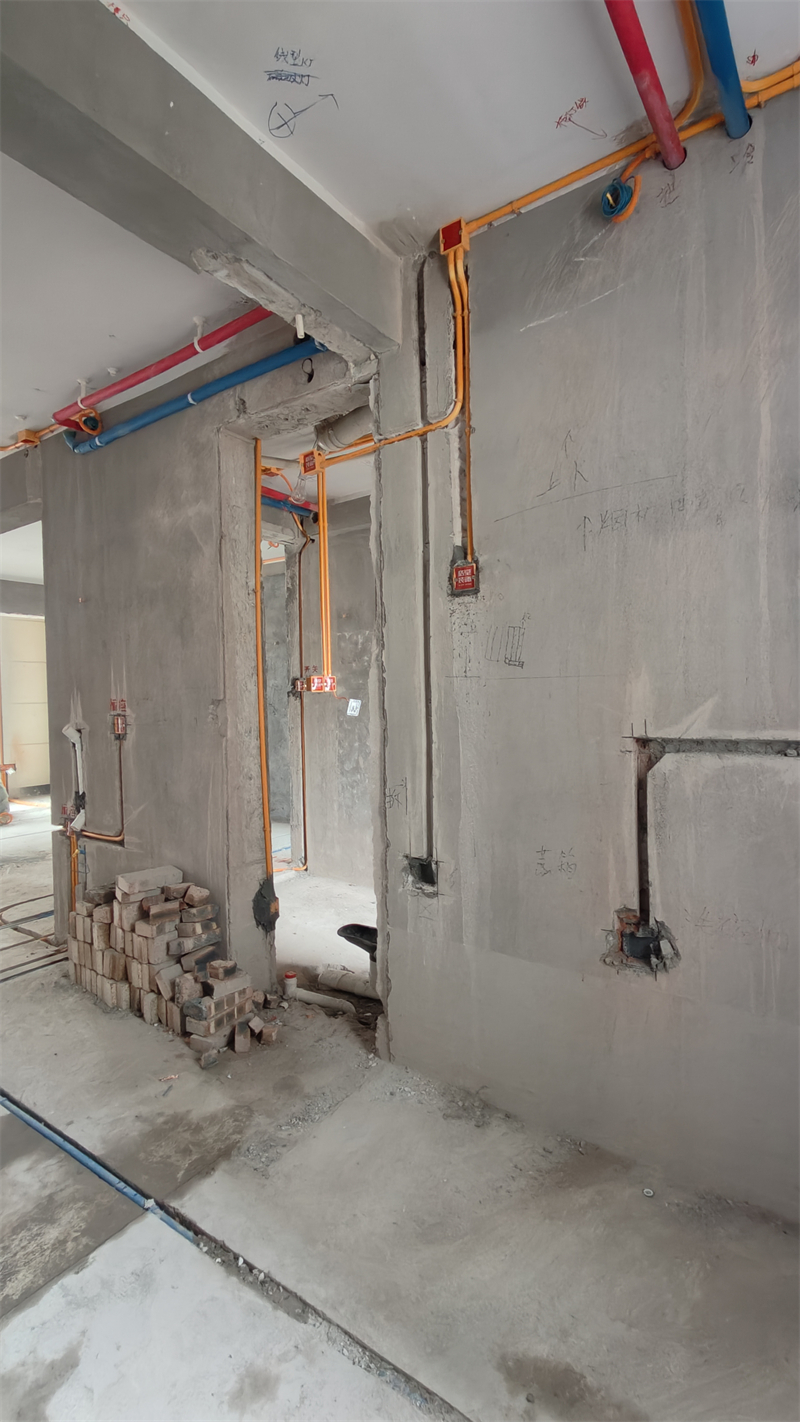

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

强弱电交接处用金属镀锌管交叉，防止信号干扰。

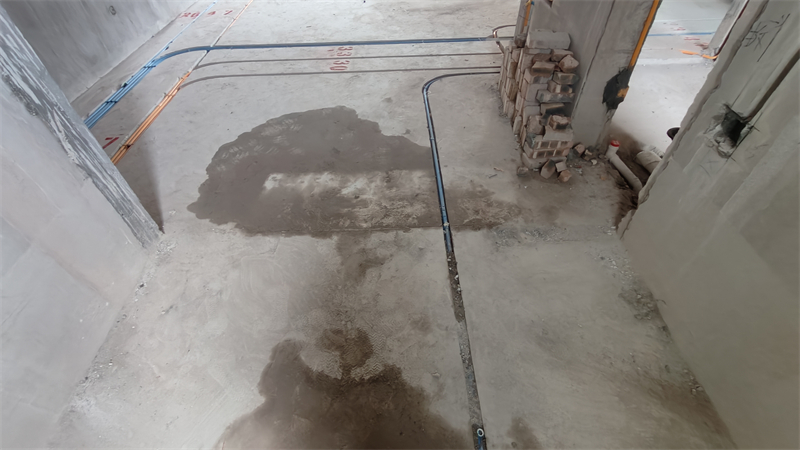

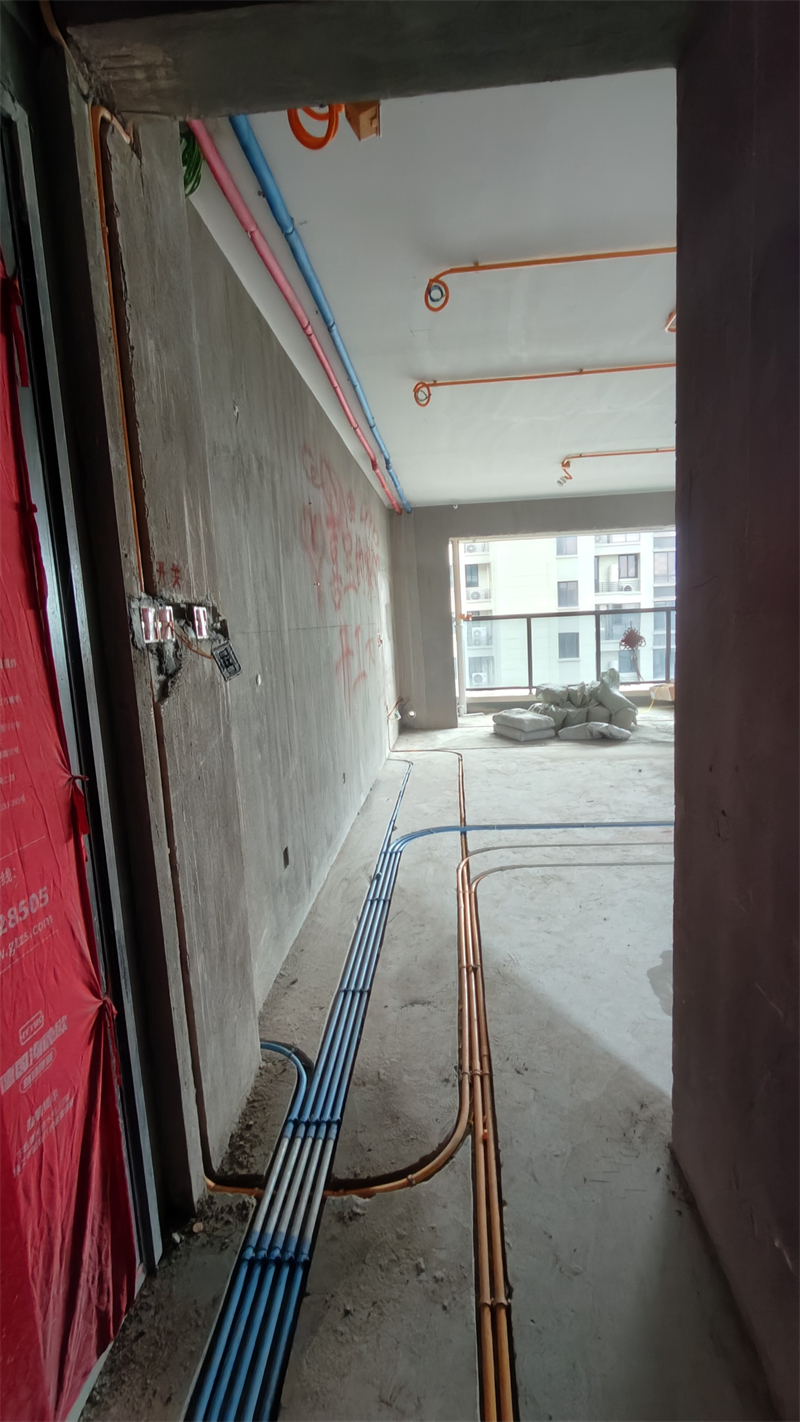

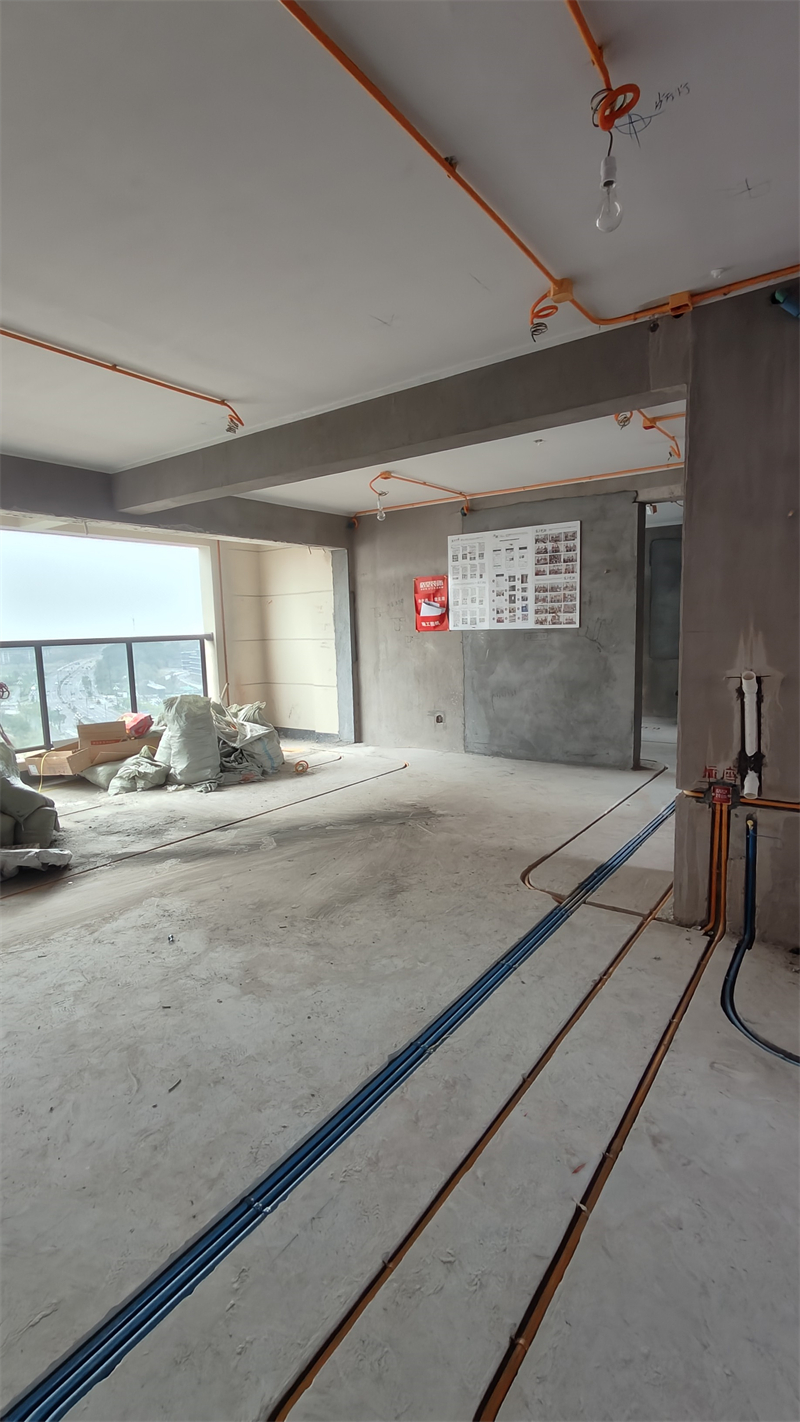

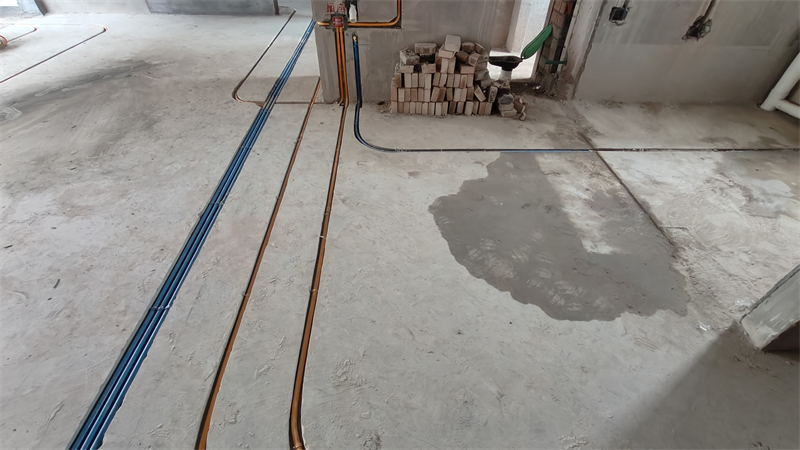

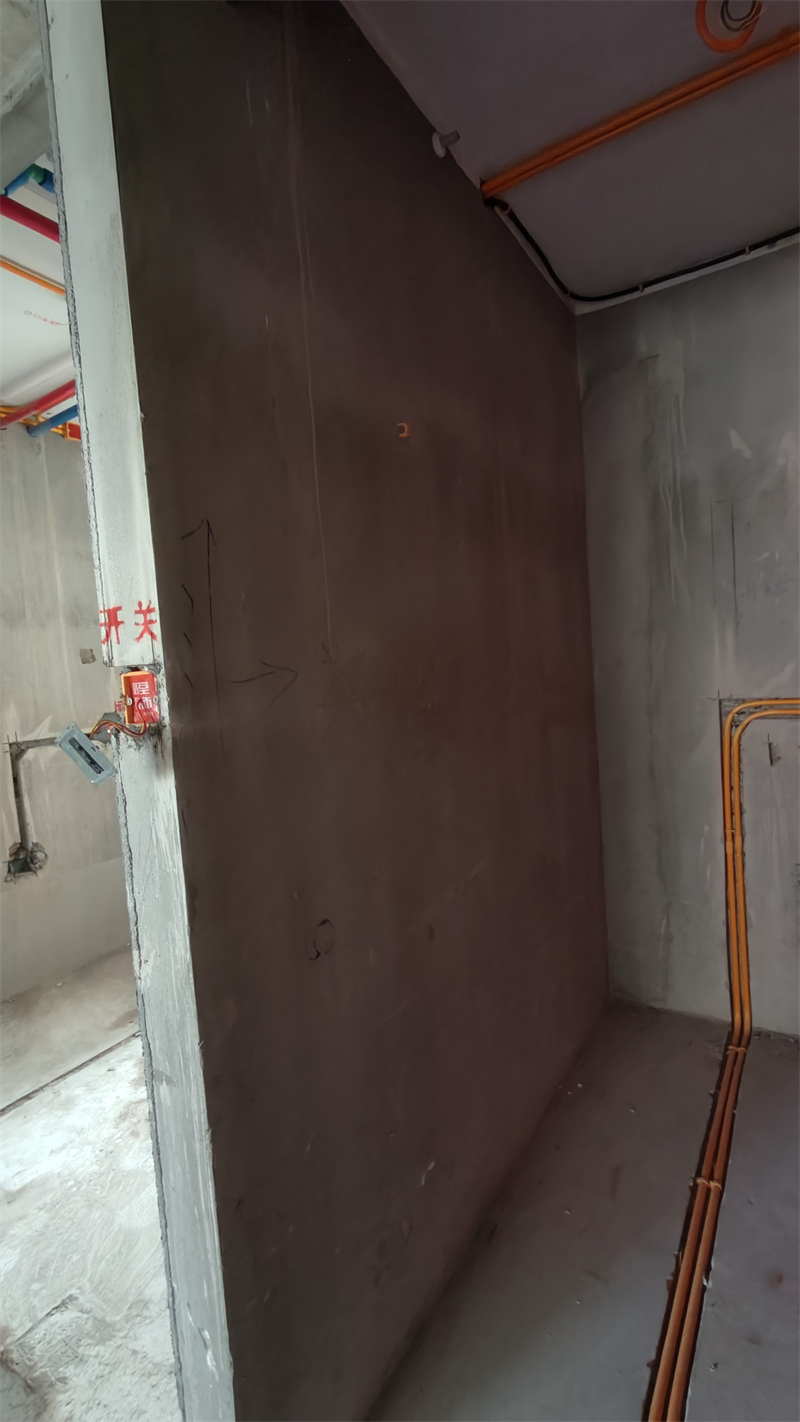

地面线管并排2根以上管卡顺钉，间隙均匀。

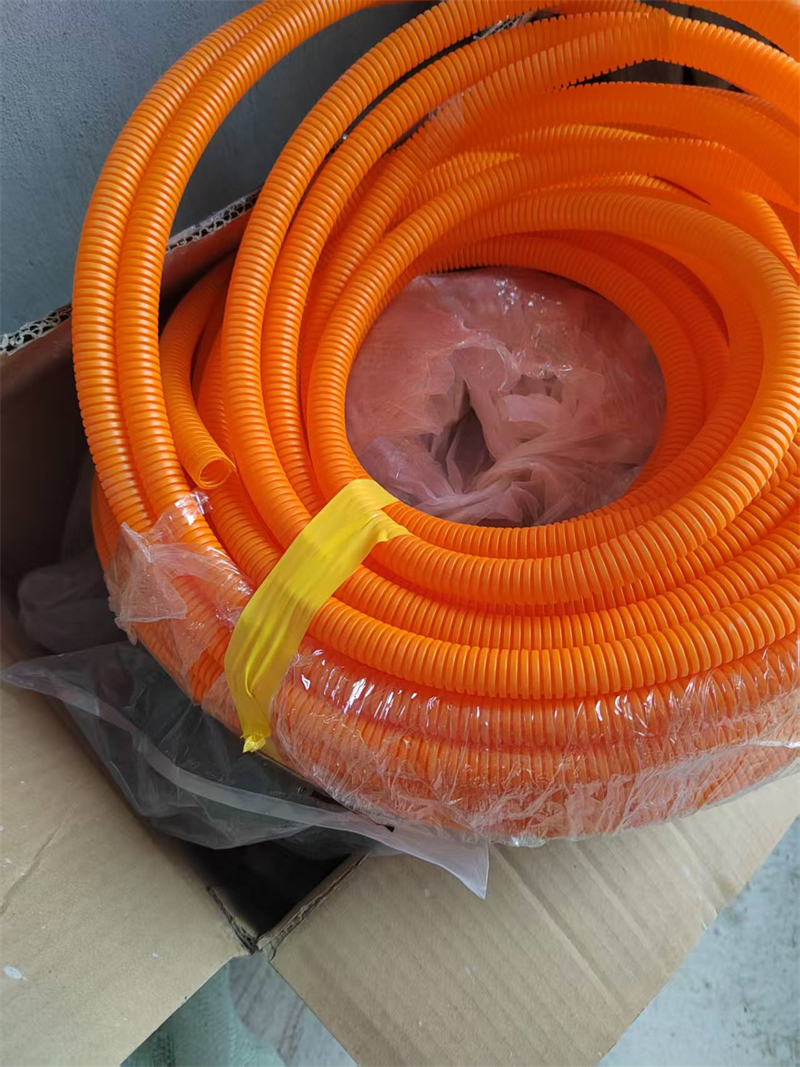

筒灯电线用波纹管保护。

灯头线套黄腊管保护。

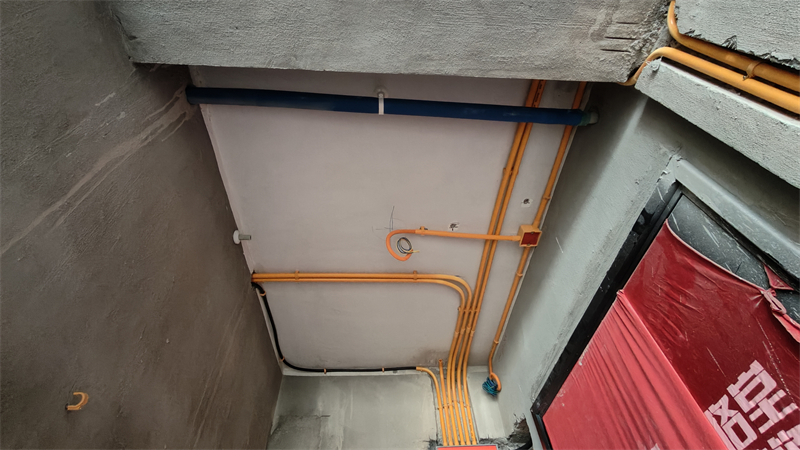

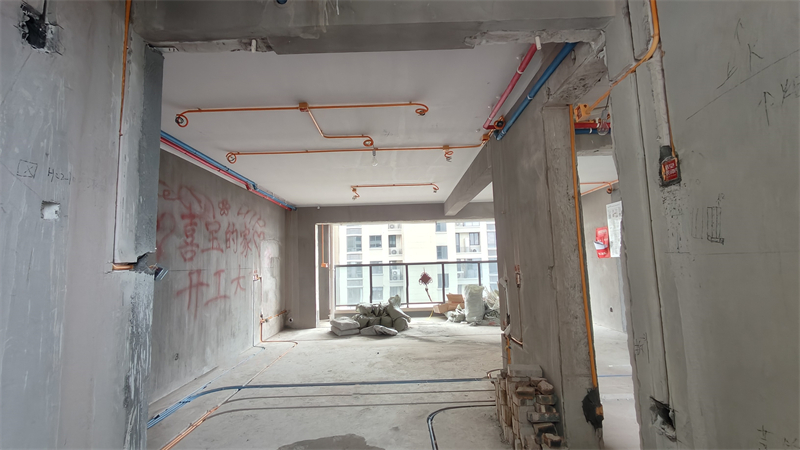

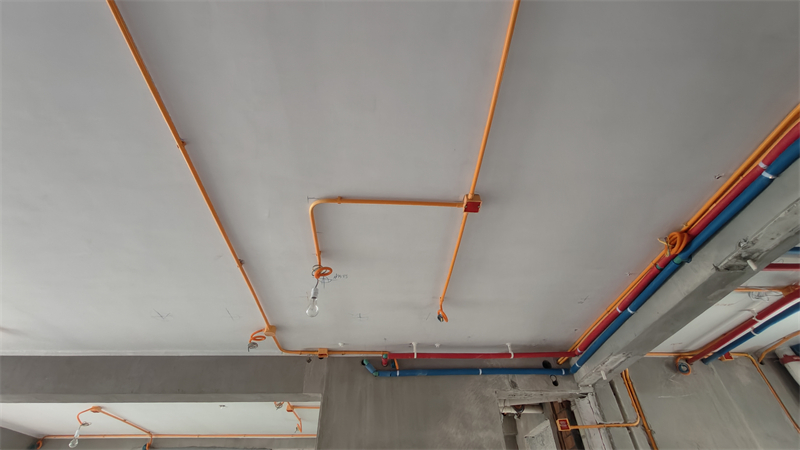

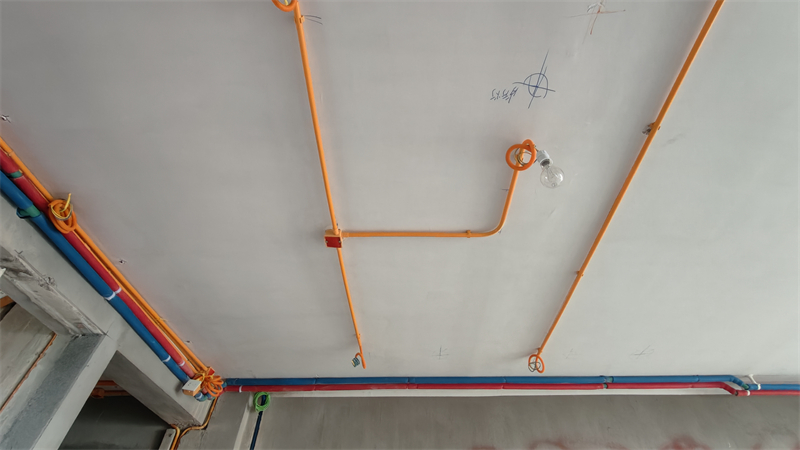

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

玄关

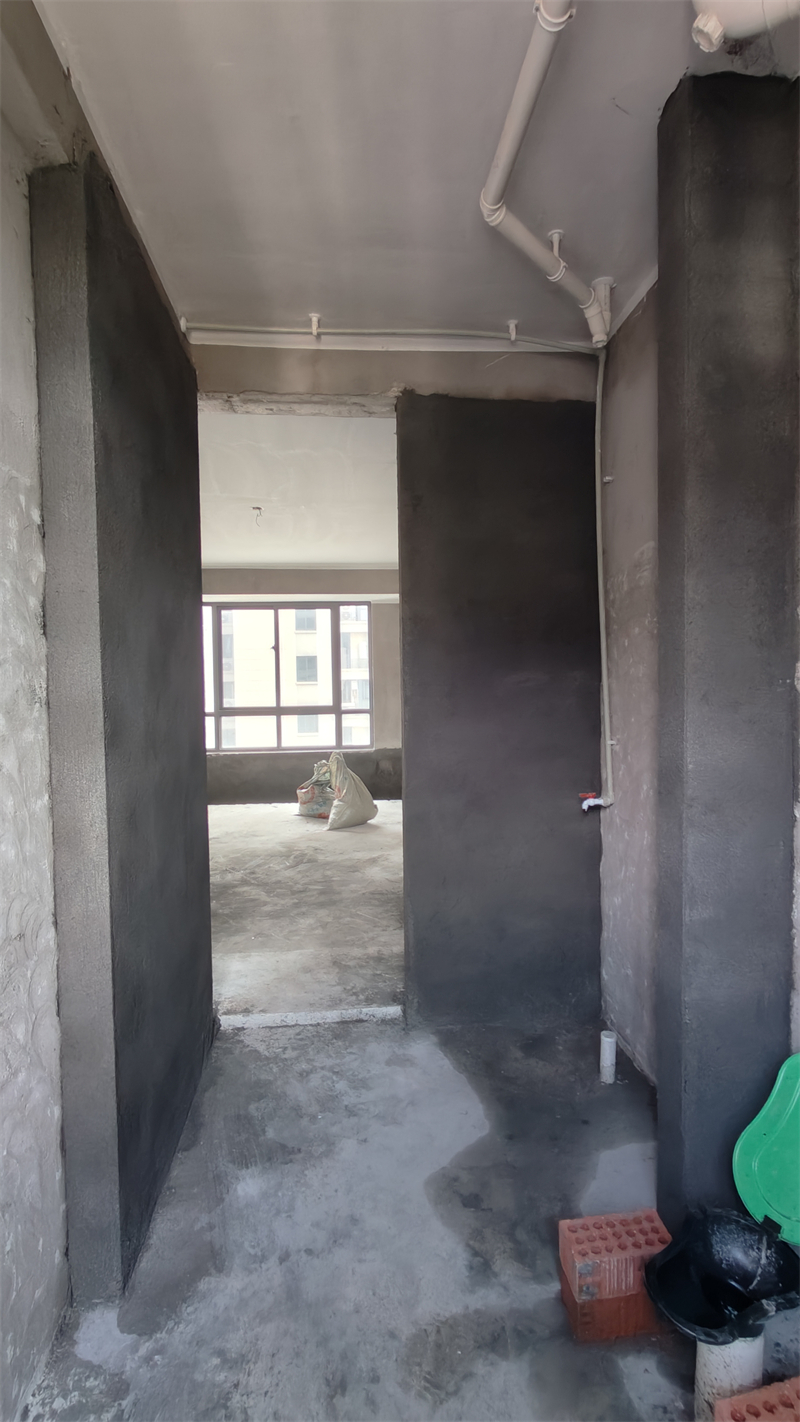

玄关对角图

厨房

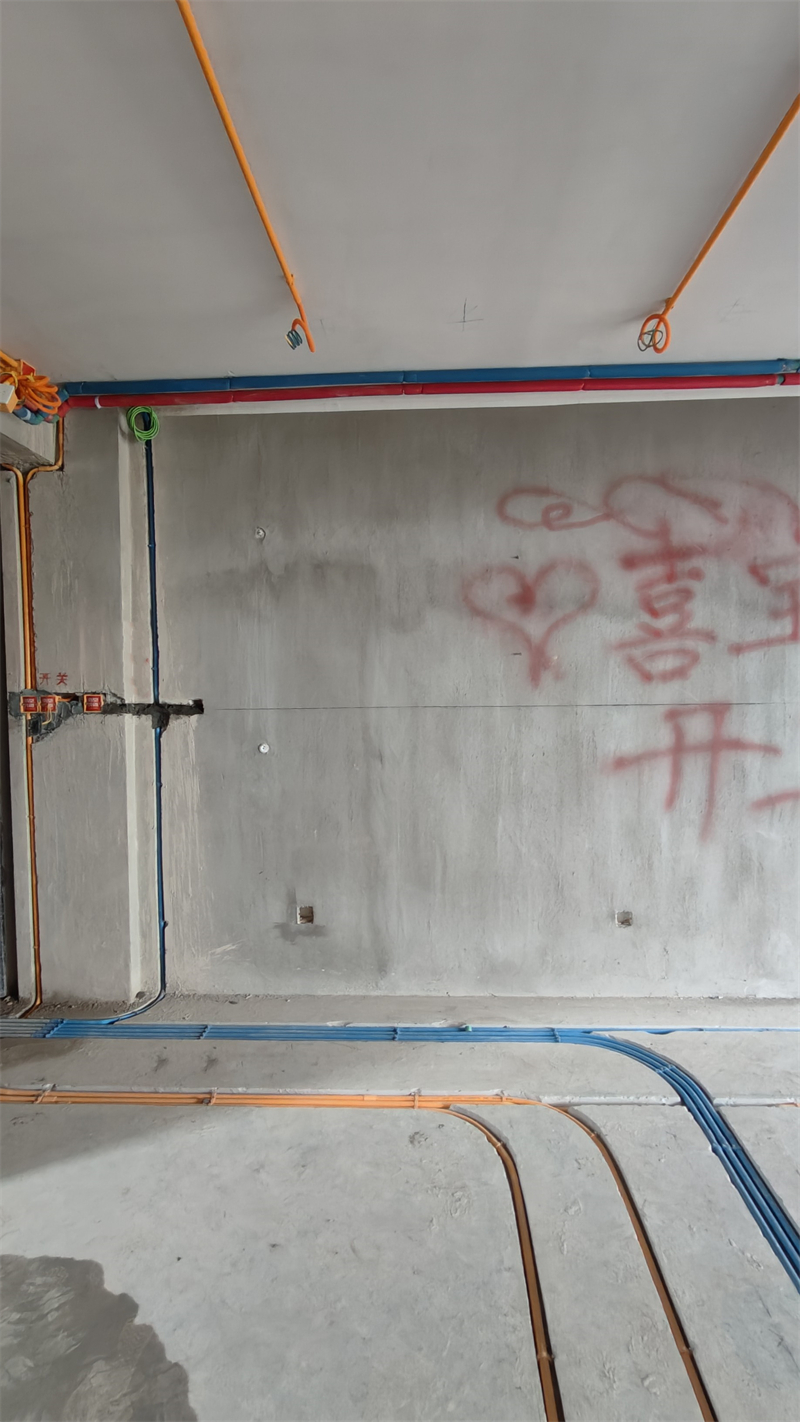

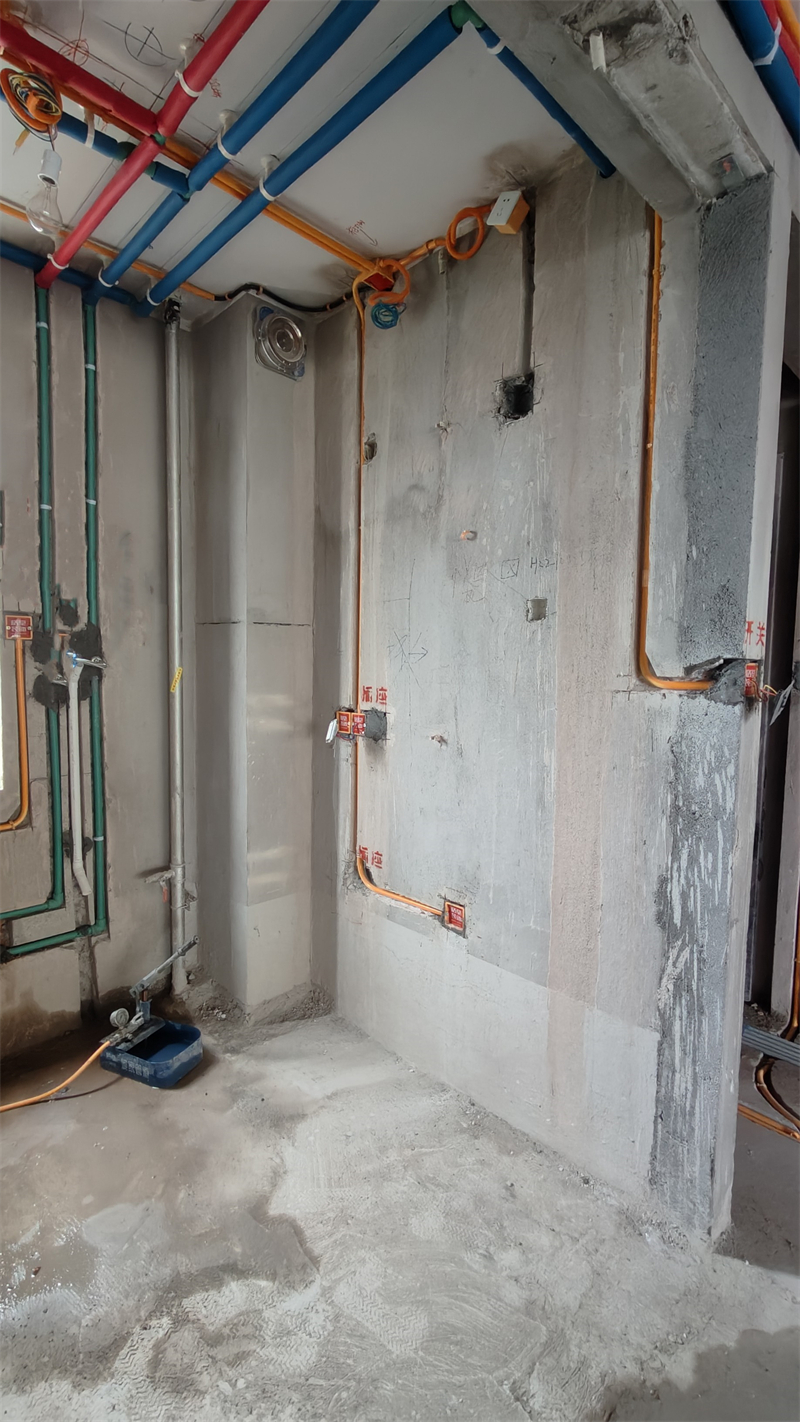

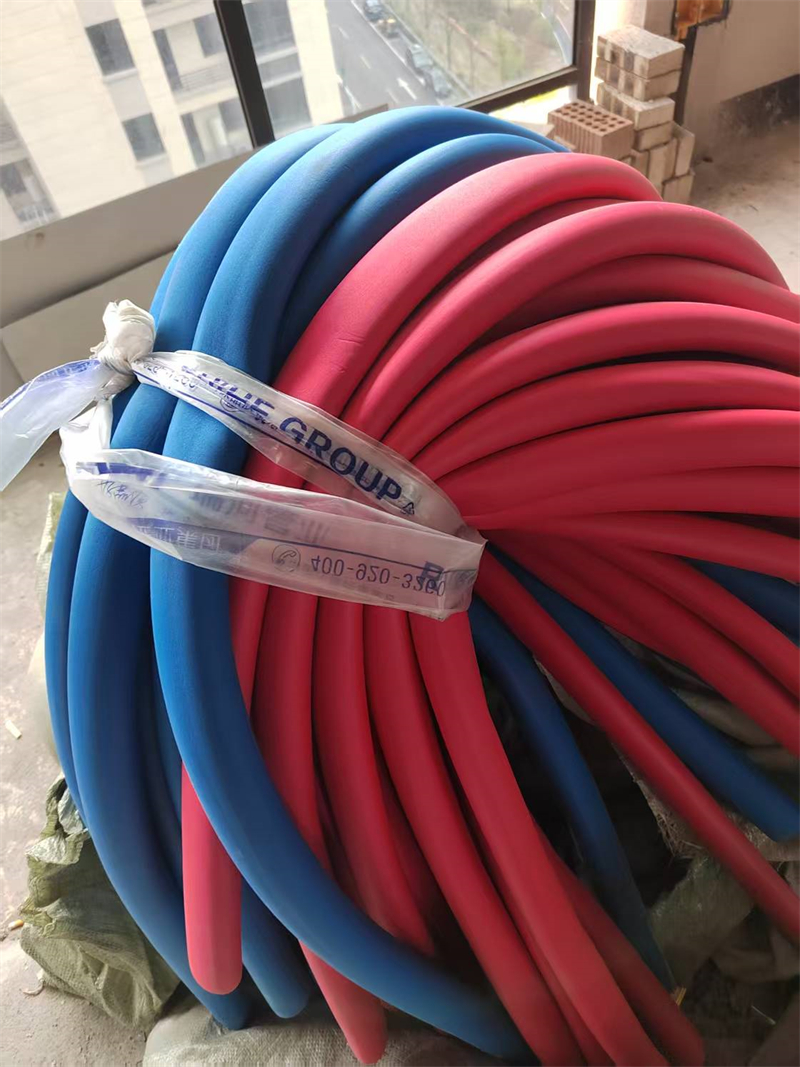

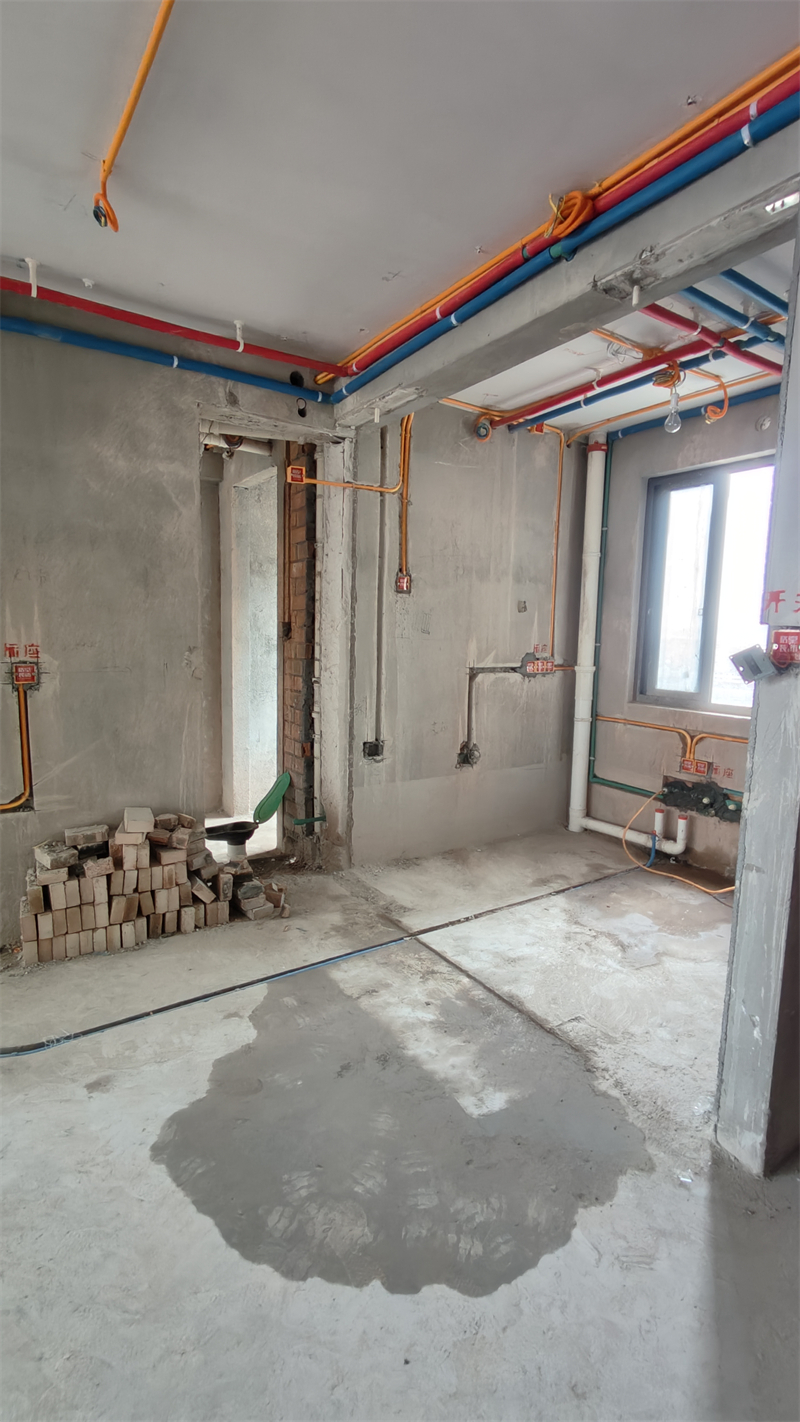

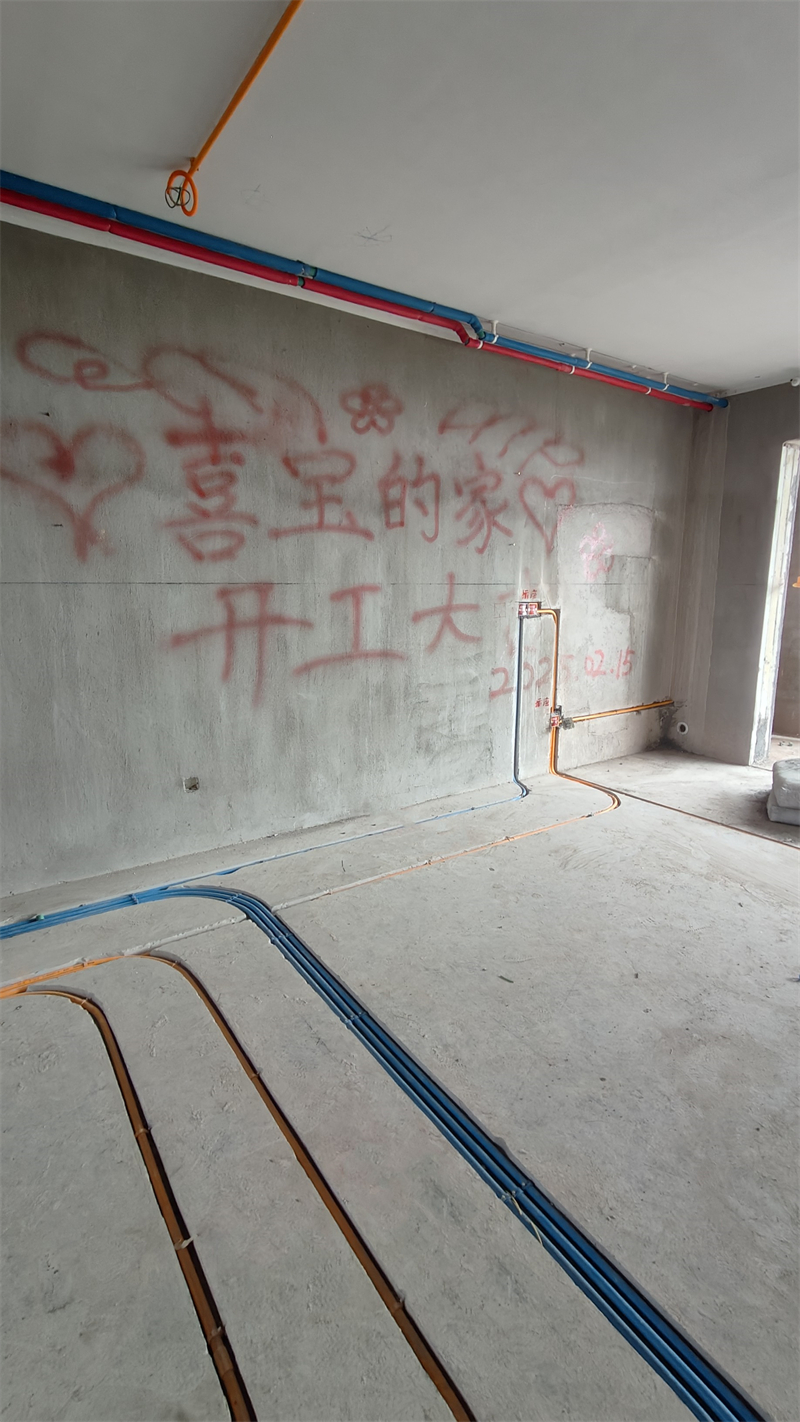

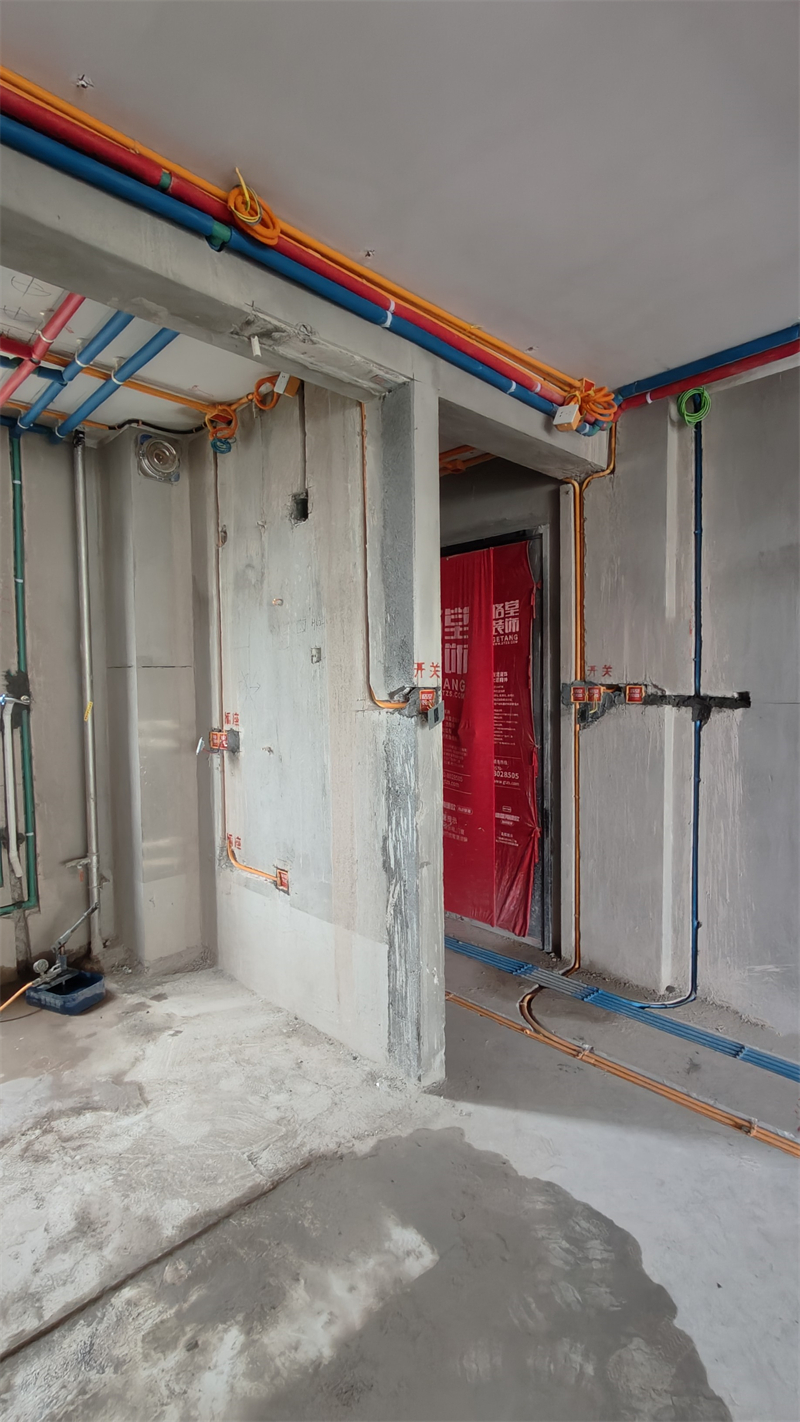

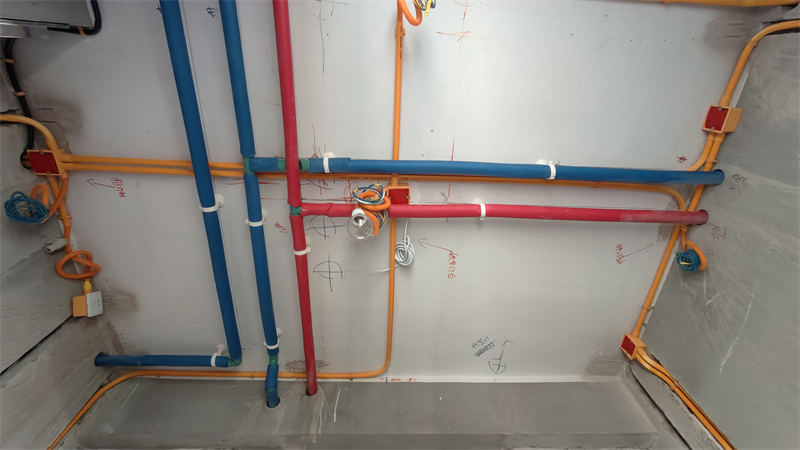

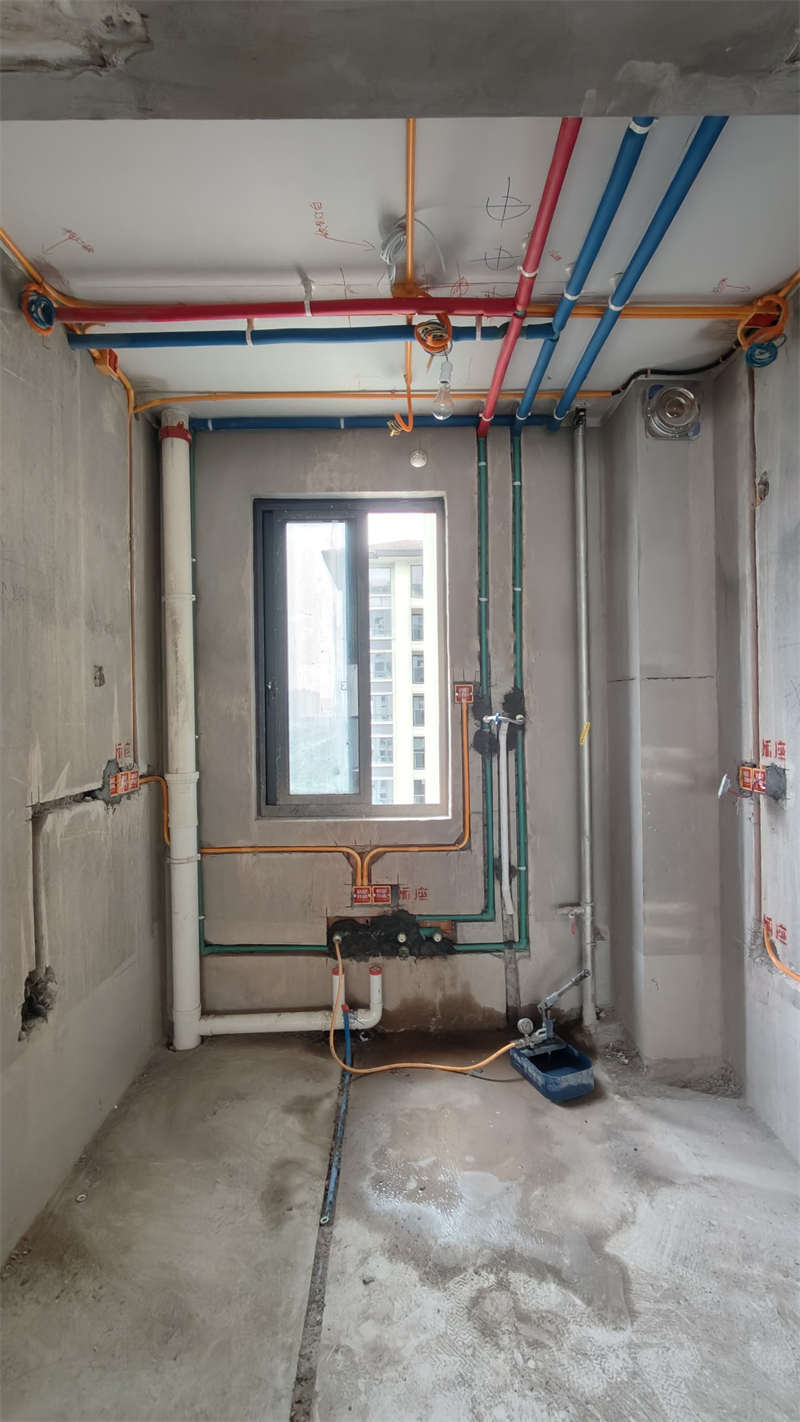

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

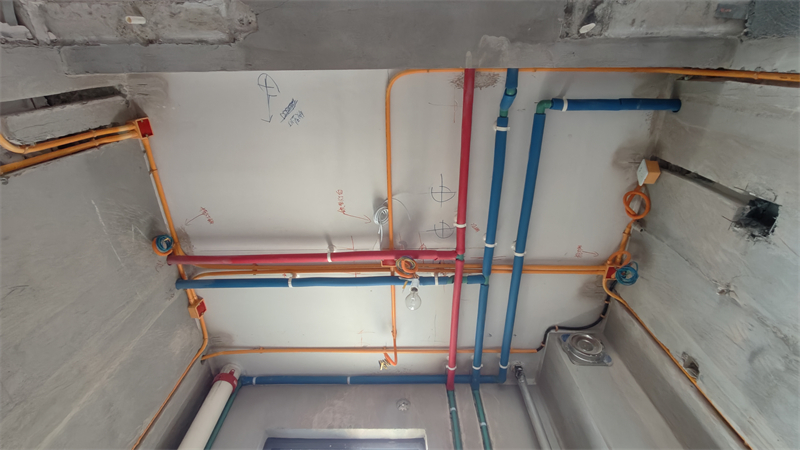

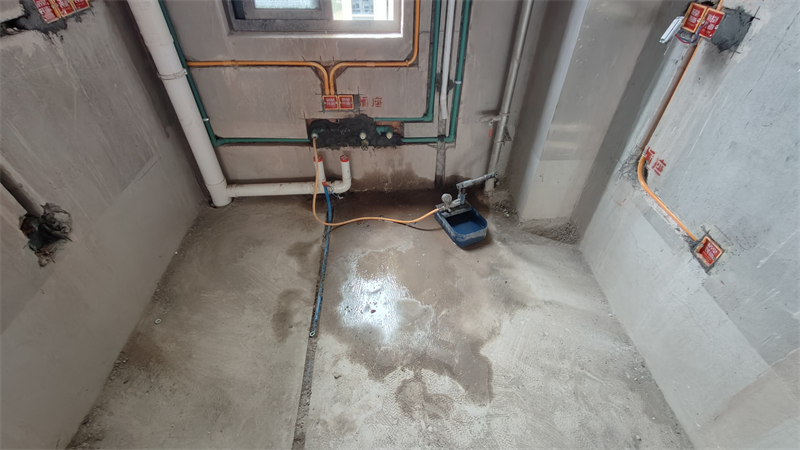

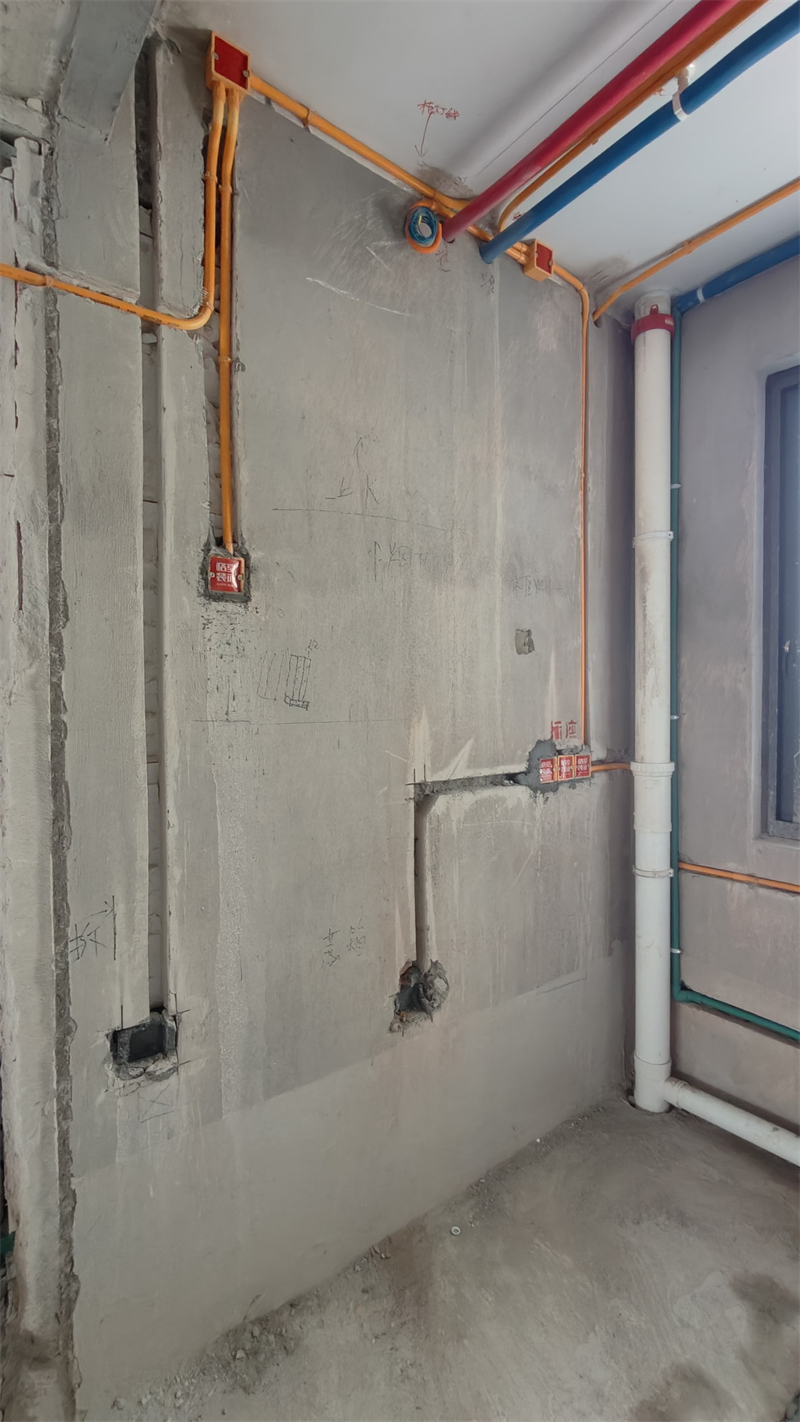

厨房、卫生间水管走顶，采用下垂式安装。

冷热水管布置专业规范，左热右冷、上热下冷。

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

每户水管进水部位室内加进水总阀，采用暗埋做法。

厨房对角图

餐厅











餐厅对角图
