云璟里15-1-11#97㎡现代——素

发表于 2024-5-13 16:21:00

本帖最后由格堂黄姐于 2024-5-13 21:35 编辑

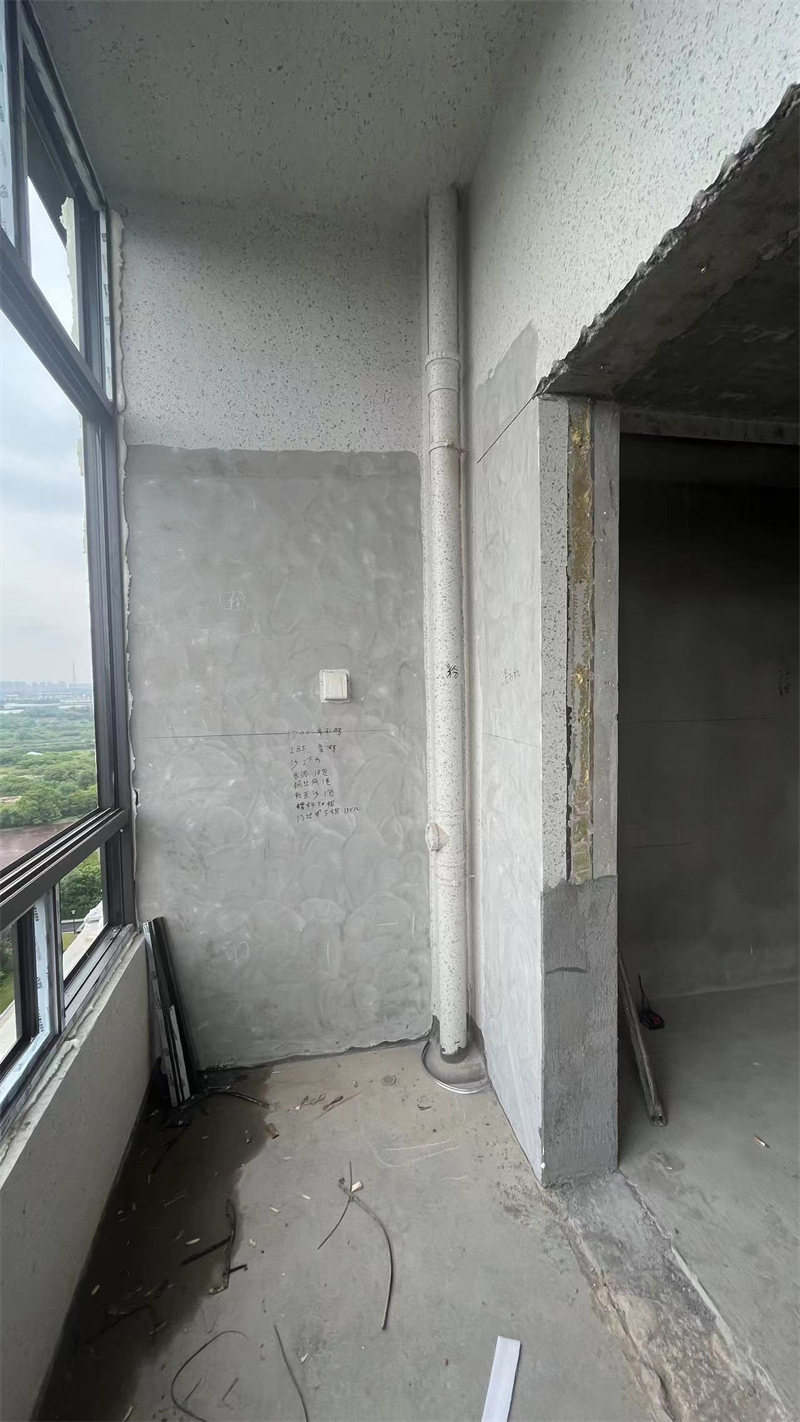

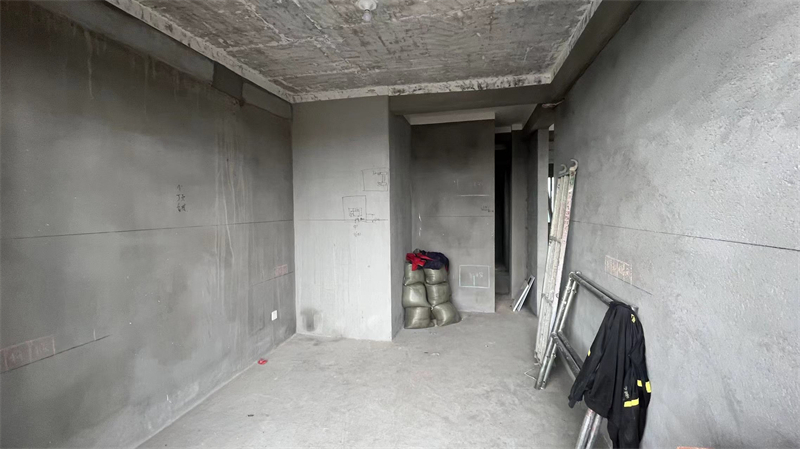

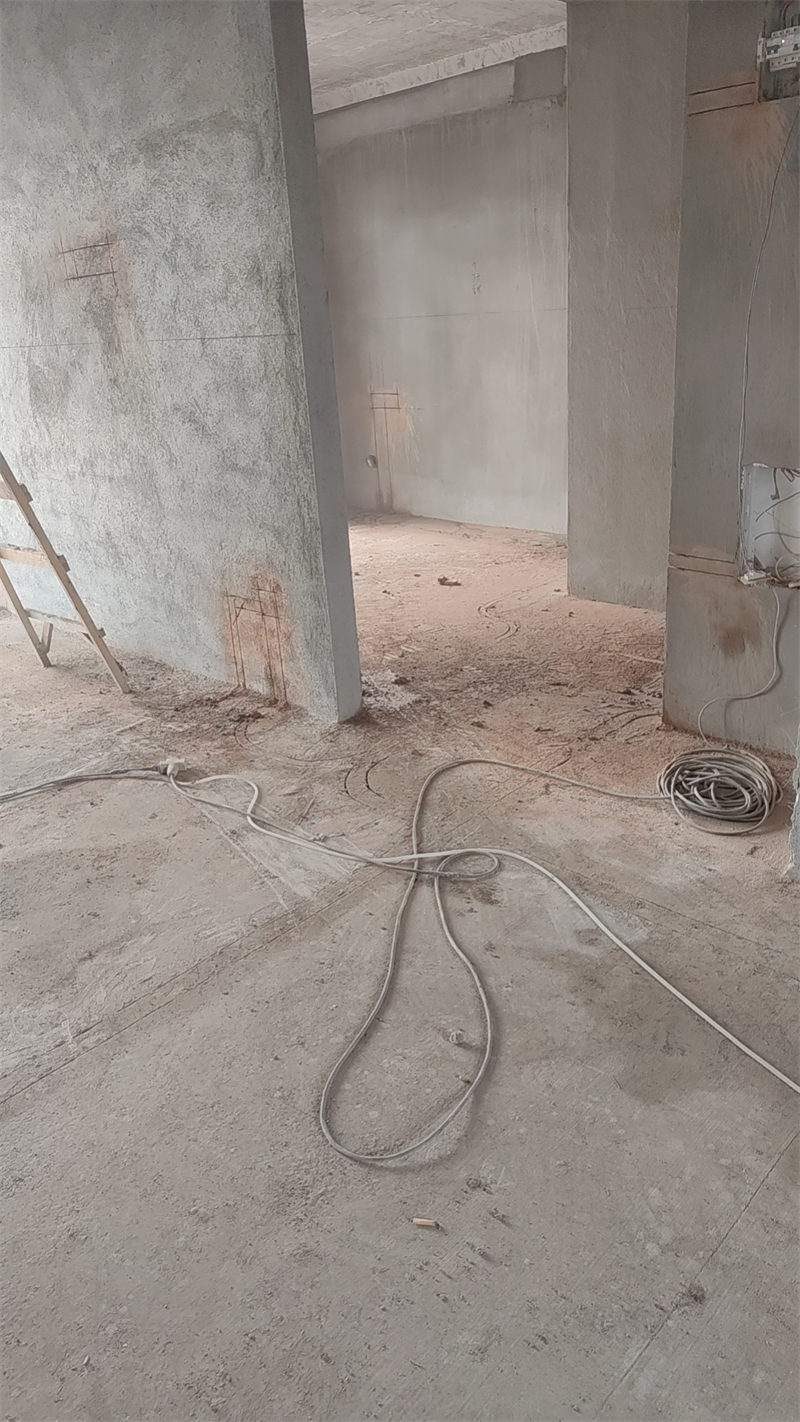

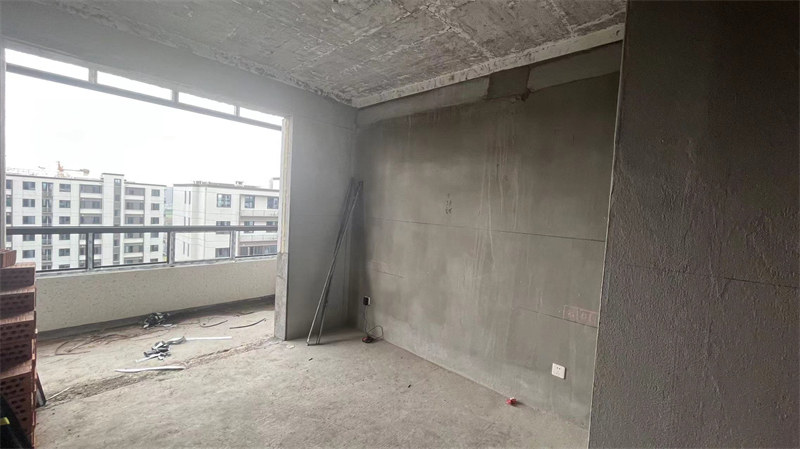

水电放样
好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

发表于 2024-5-13 16:21:45

本帖最后由格堂黄姐于 2024-5-13 21:35 编辑

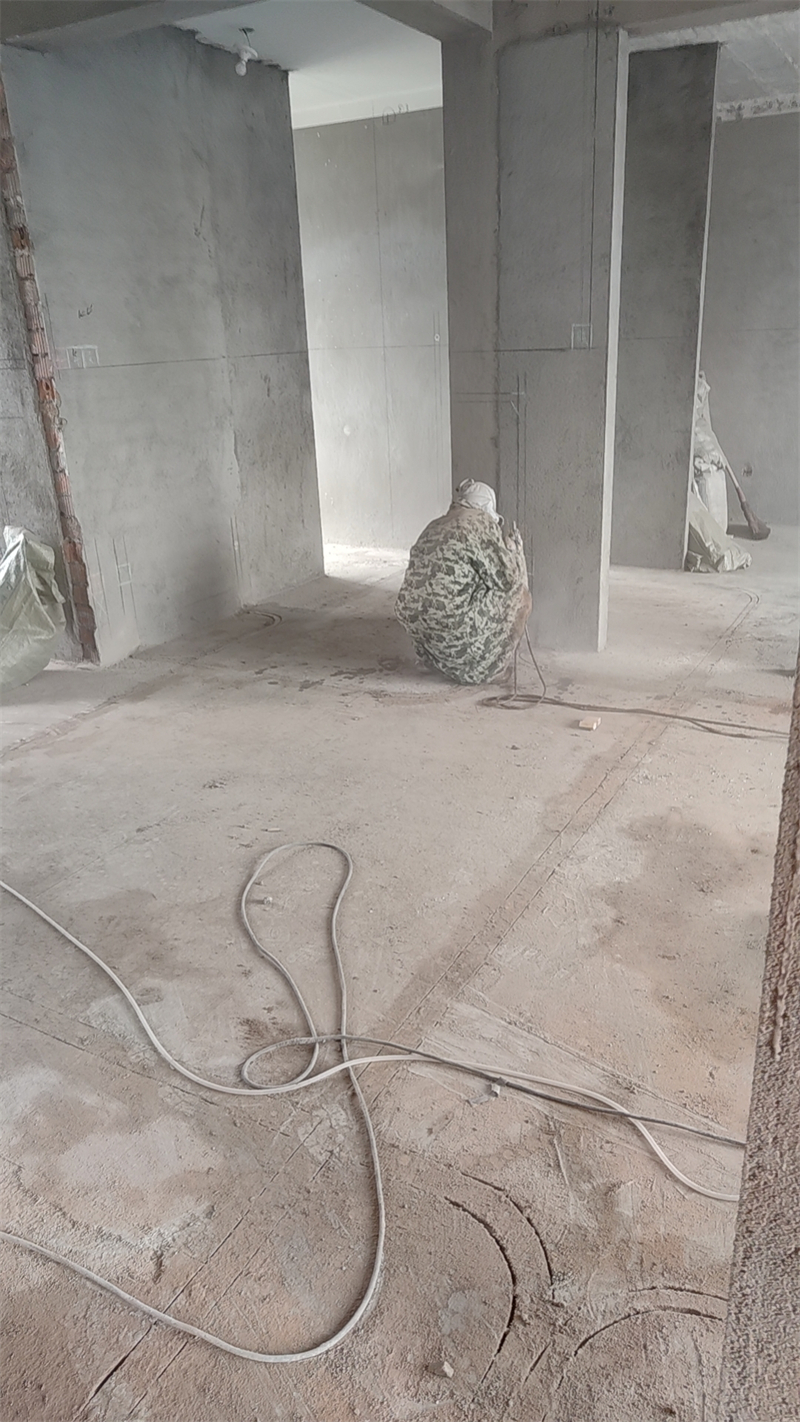

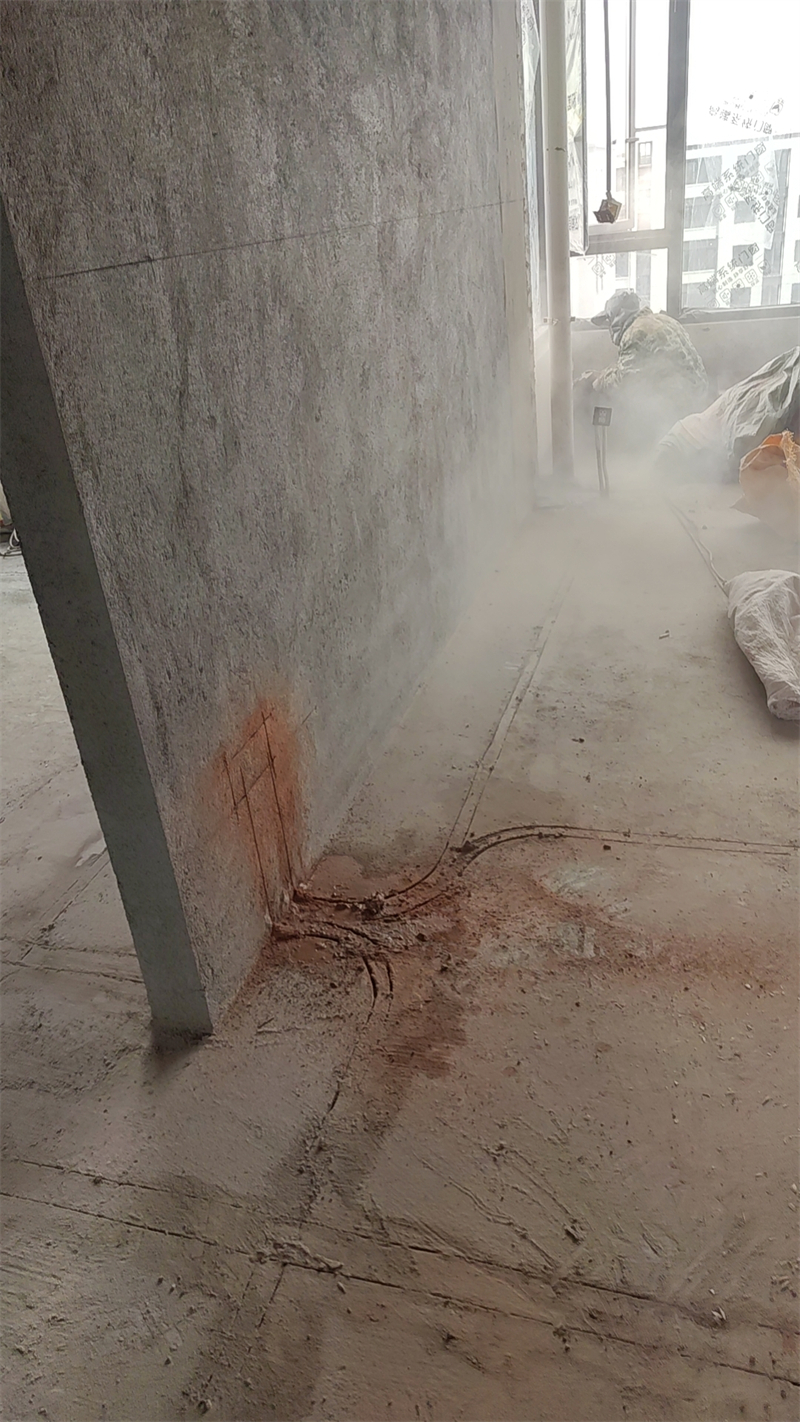

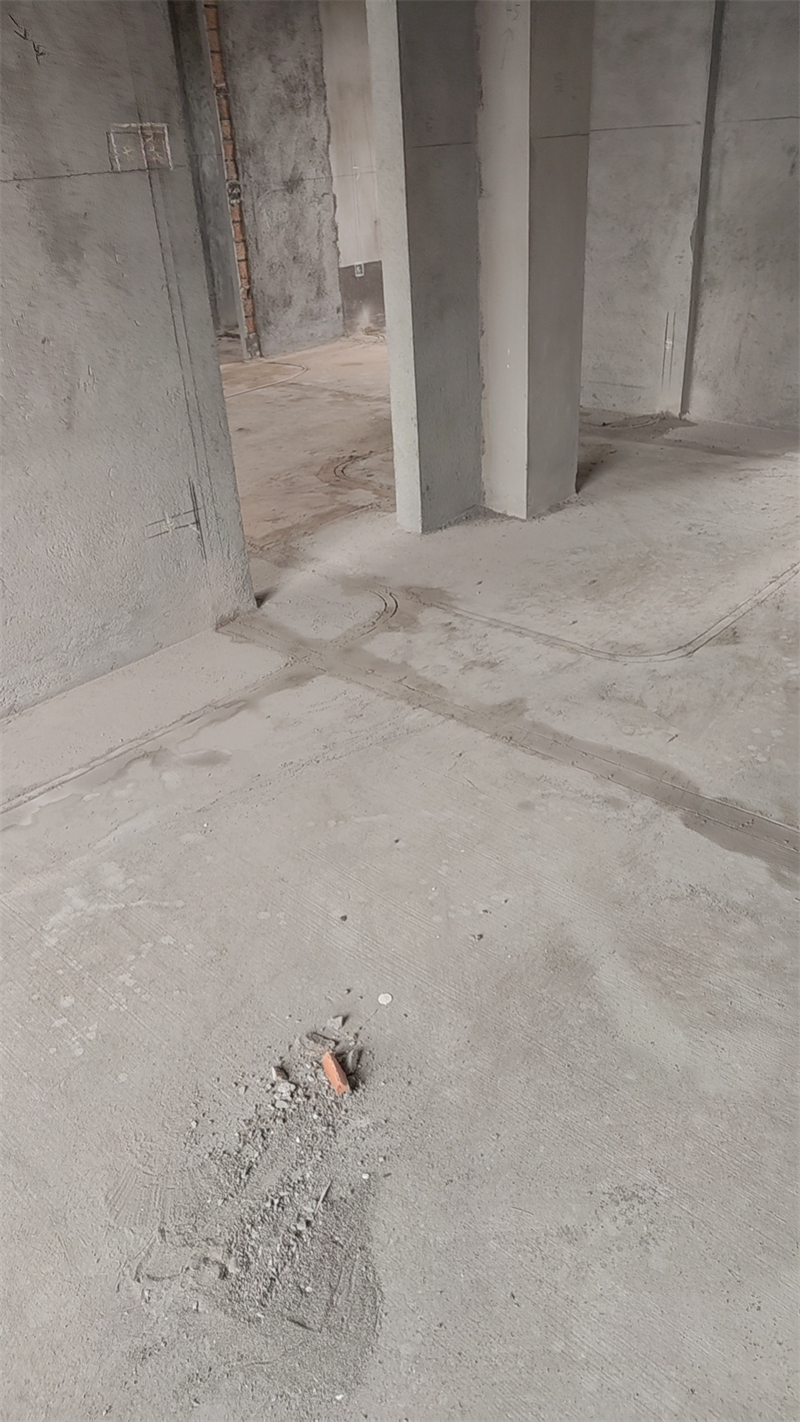

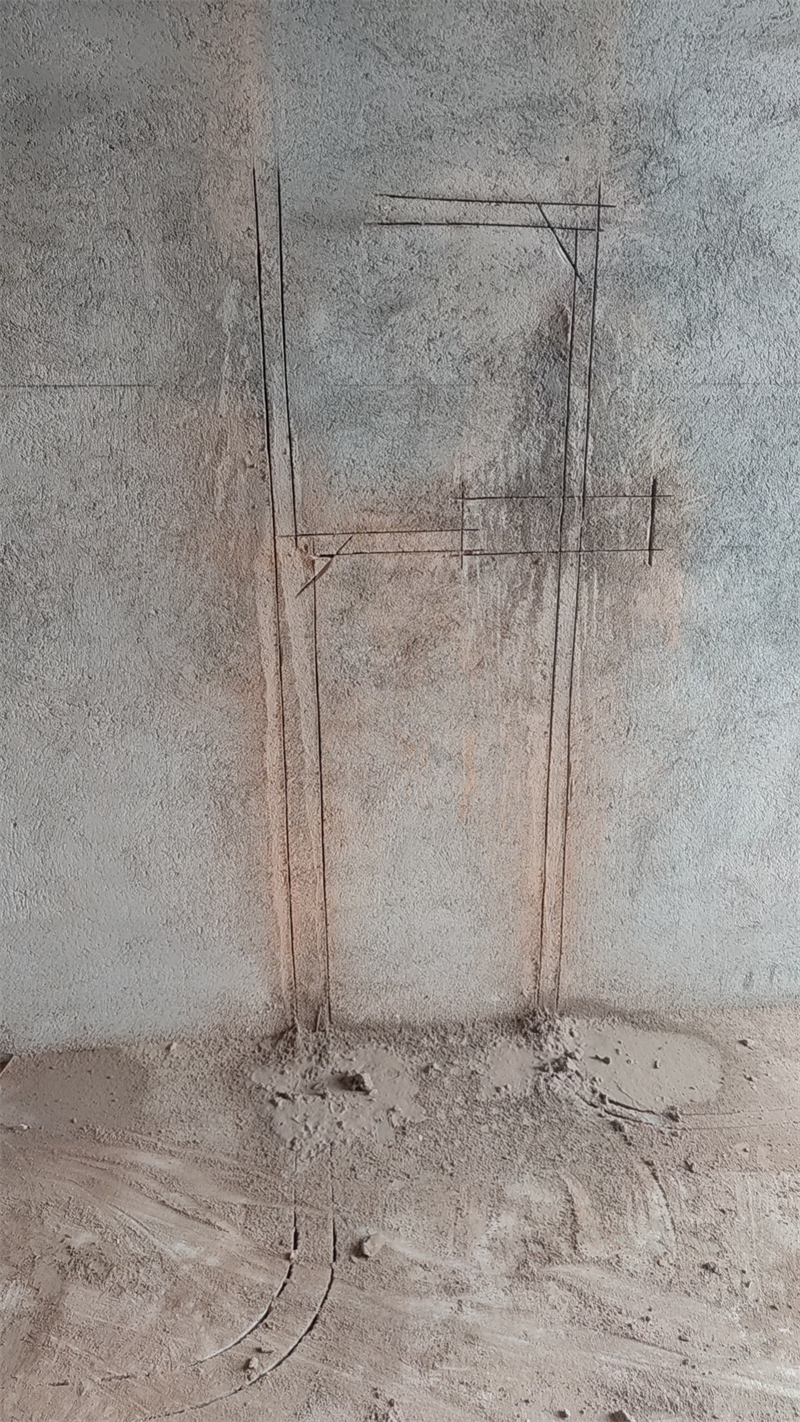

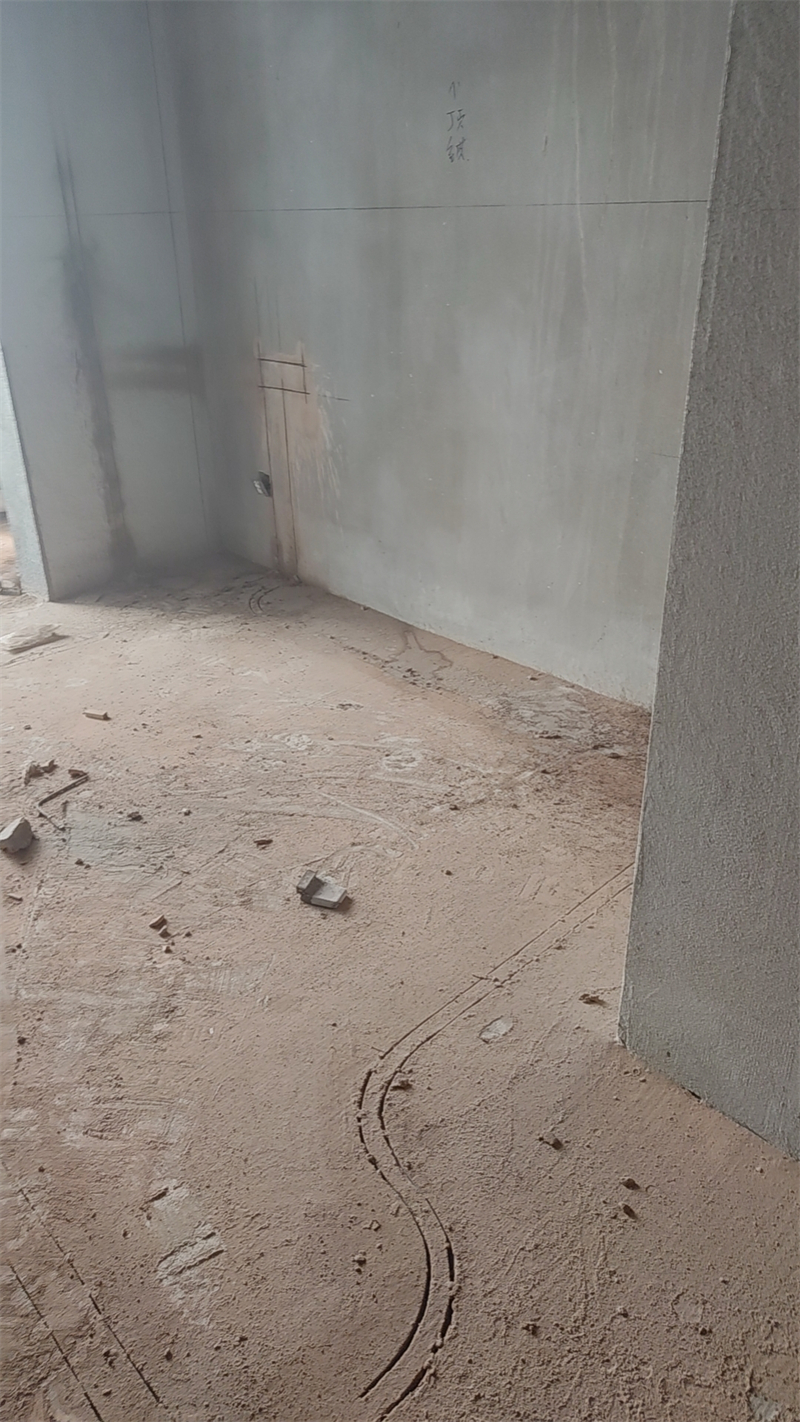

水电开槽
我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

发表于 2024-5-13 21:36:54

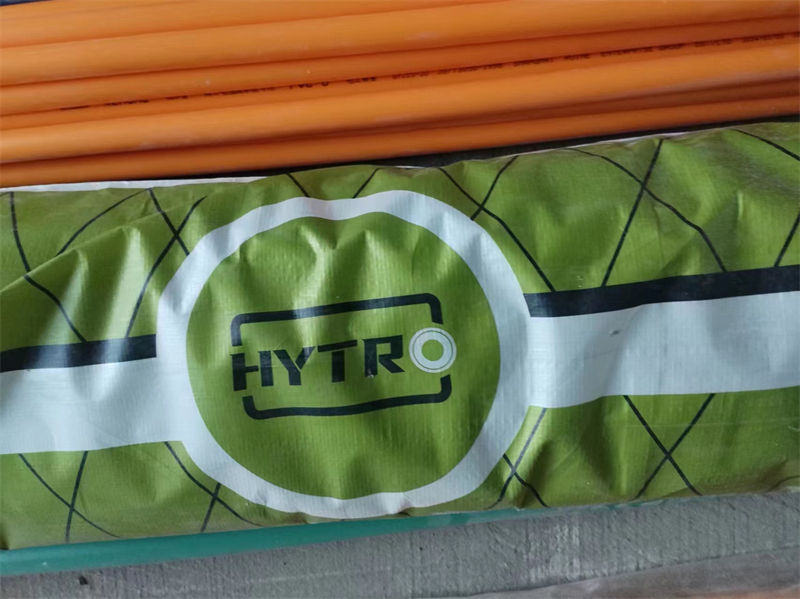

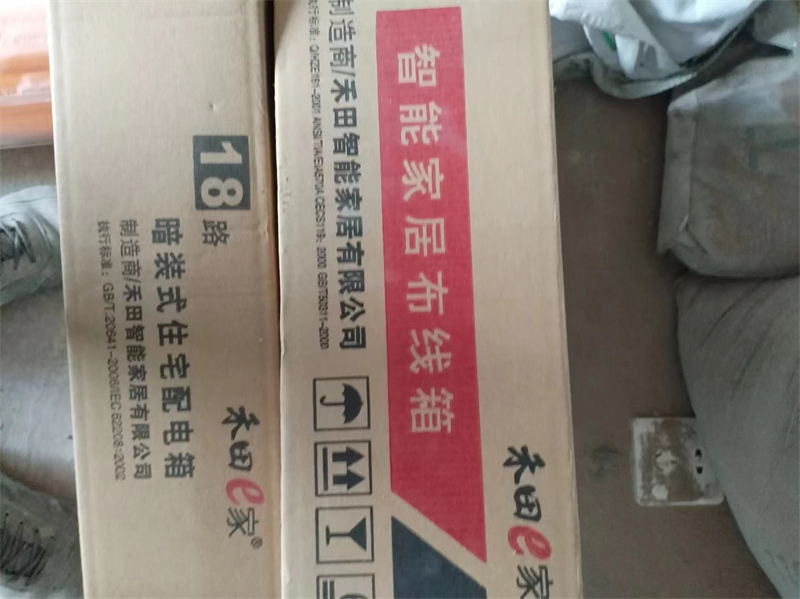

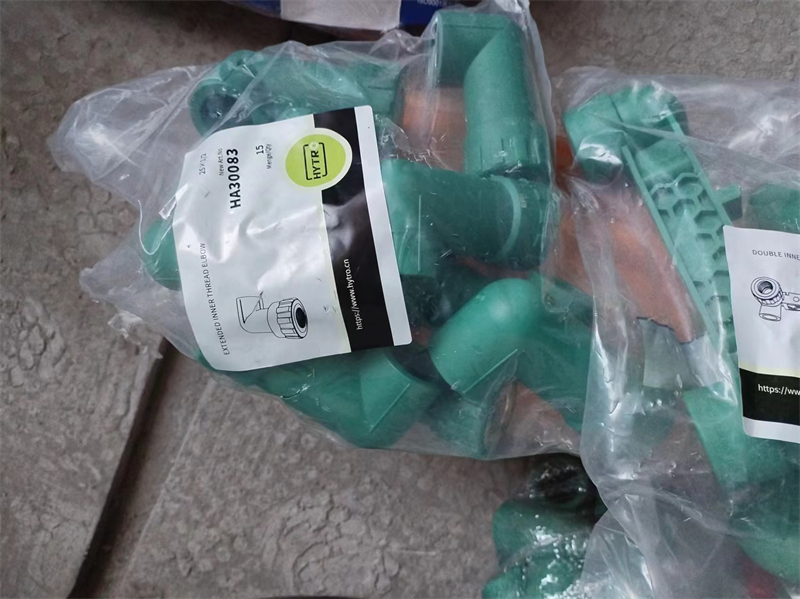

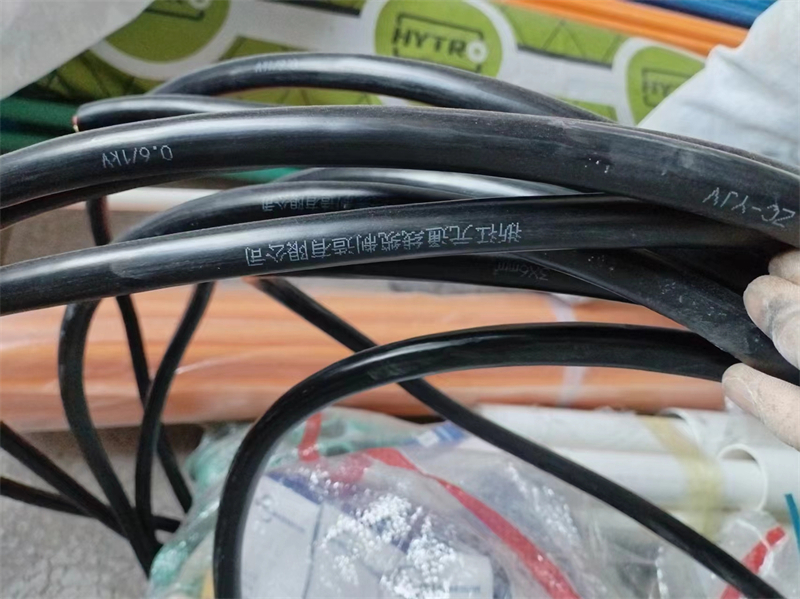

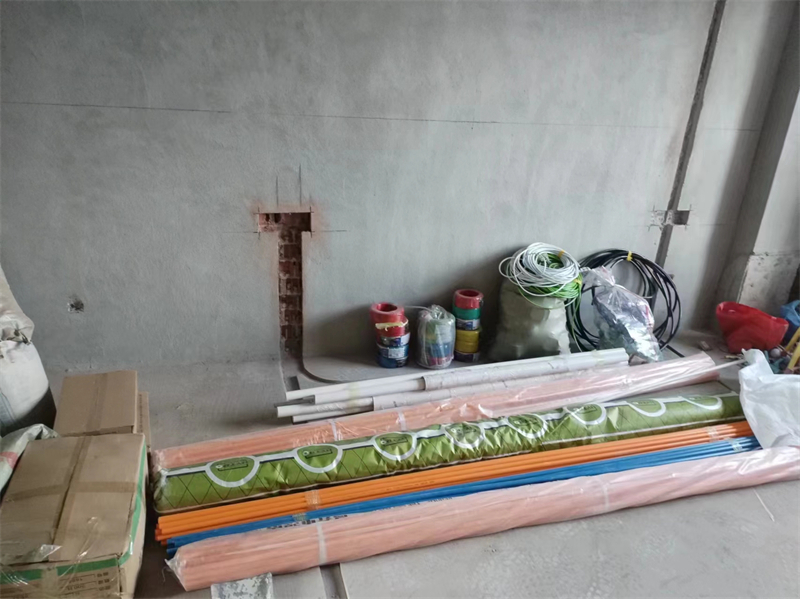

水电材料进场

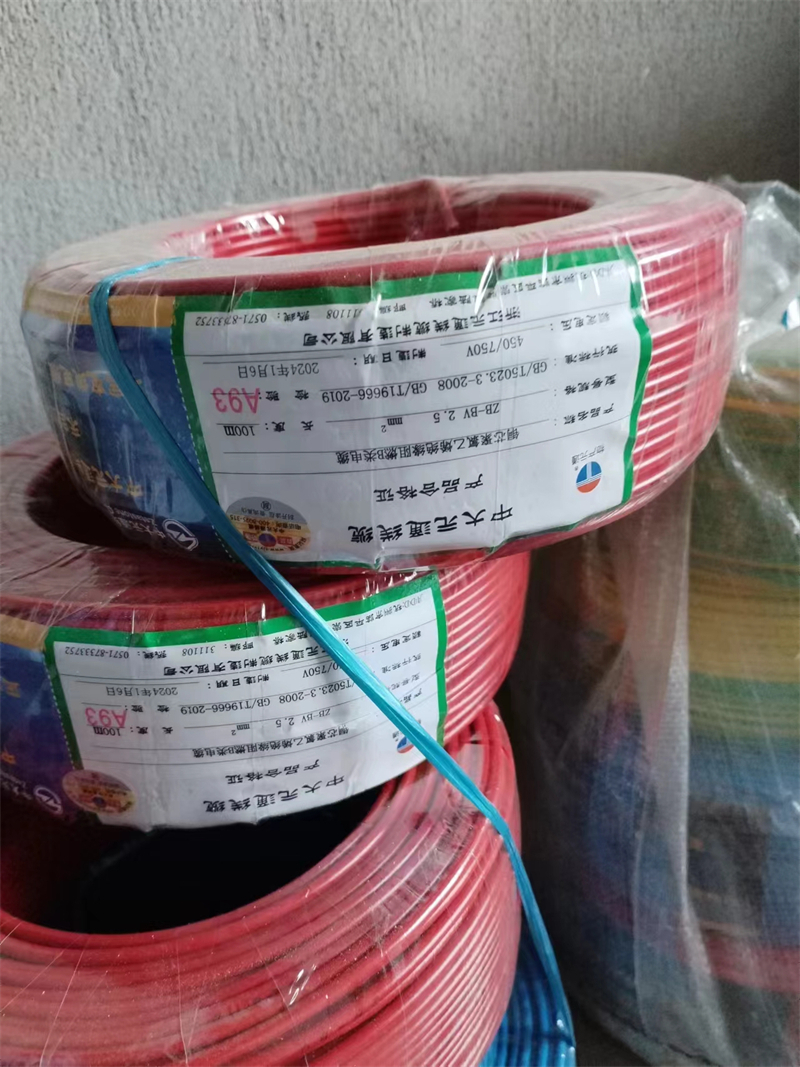

电线中大元通

PVC排水城家

PPR水管城家

PVC线管城家

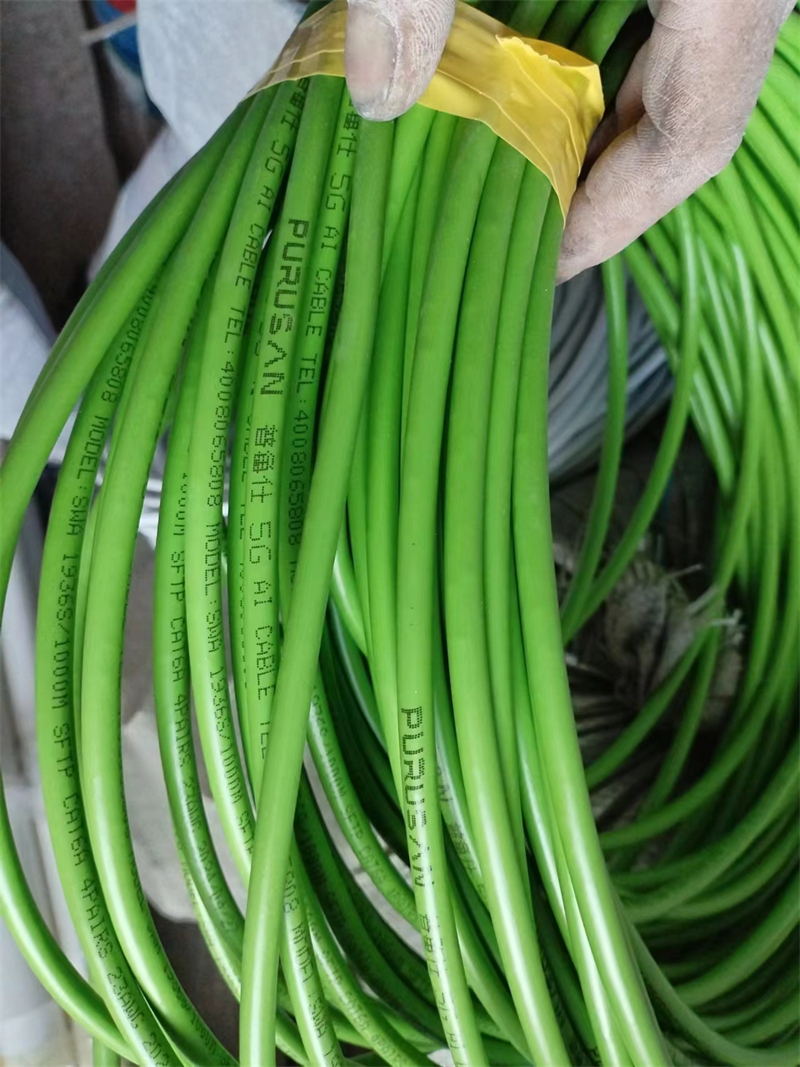

5G超六网线普鲁仕

高清电视线普鲁仕

发表于 2024-5-17 20:10:21

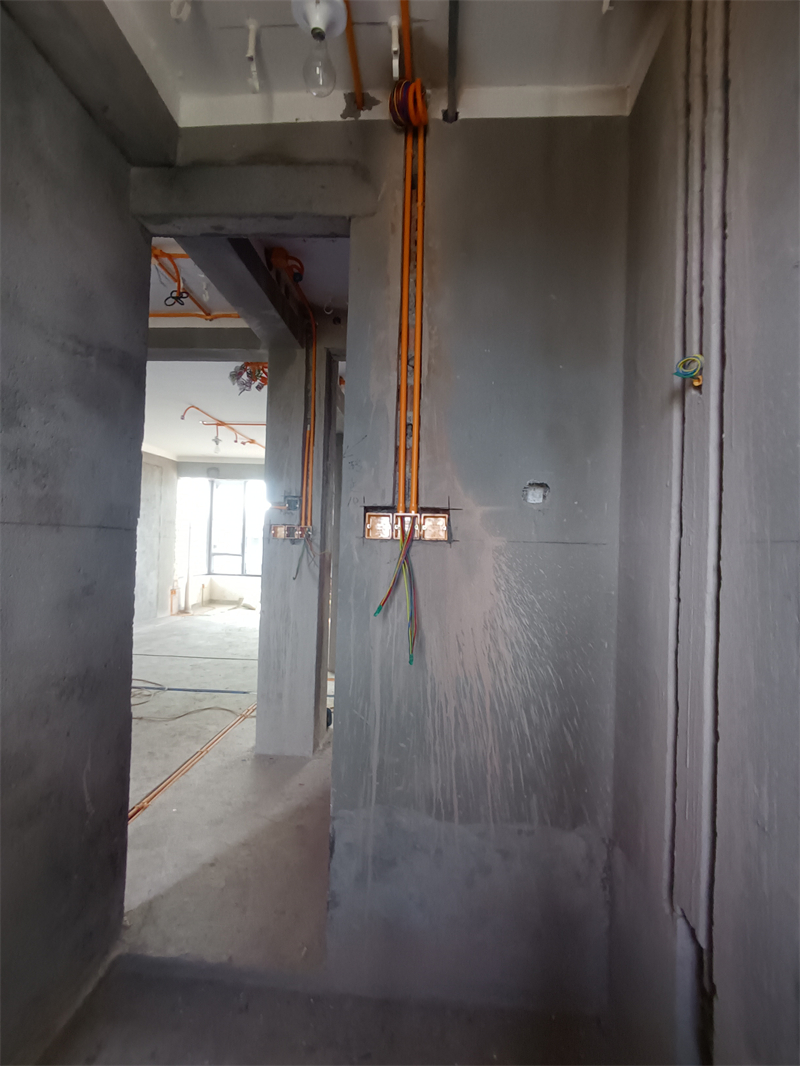

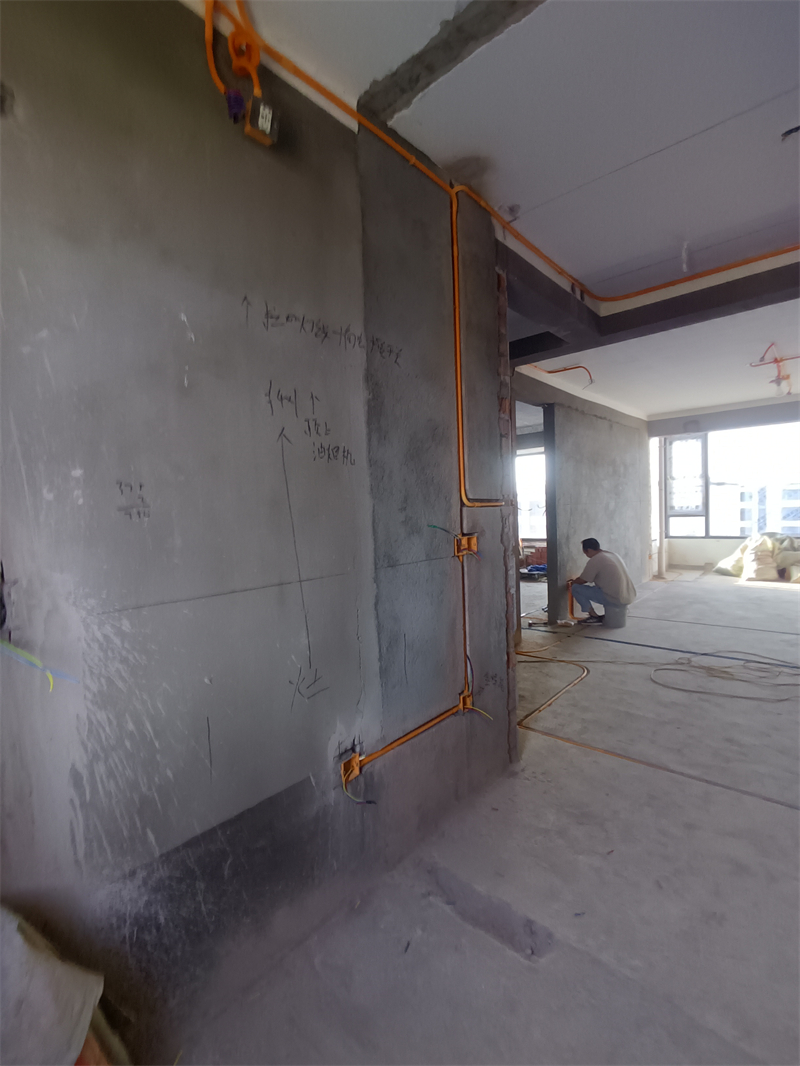

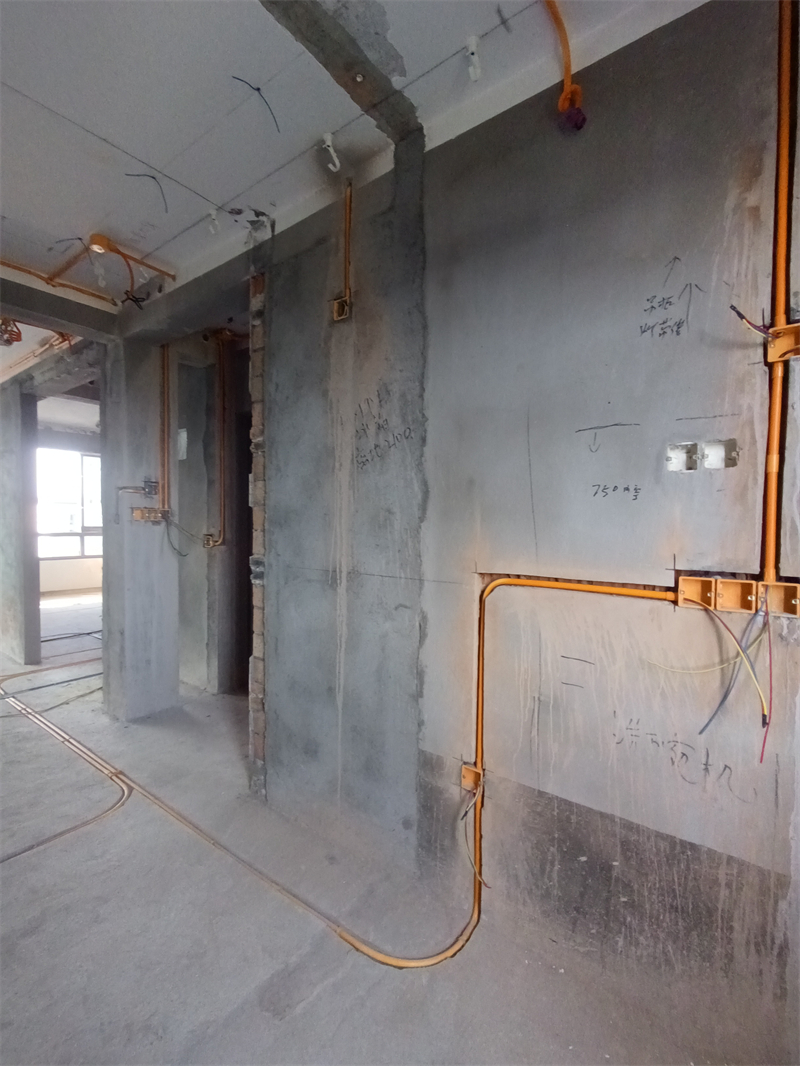

水电中途

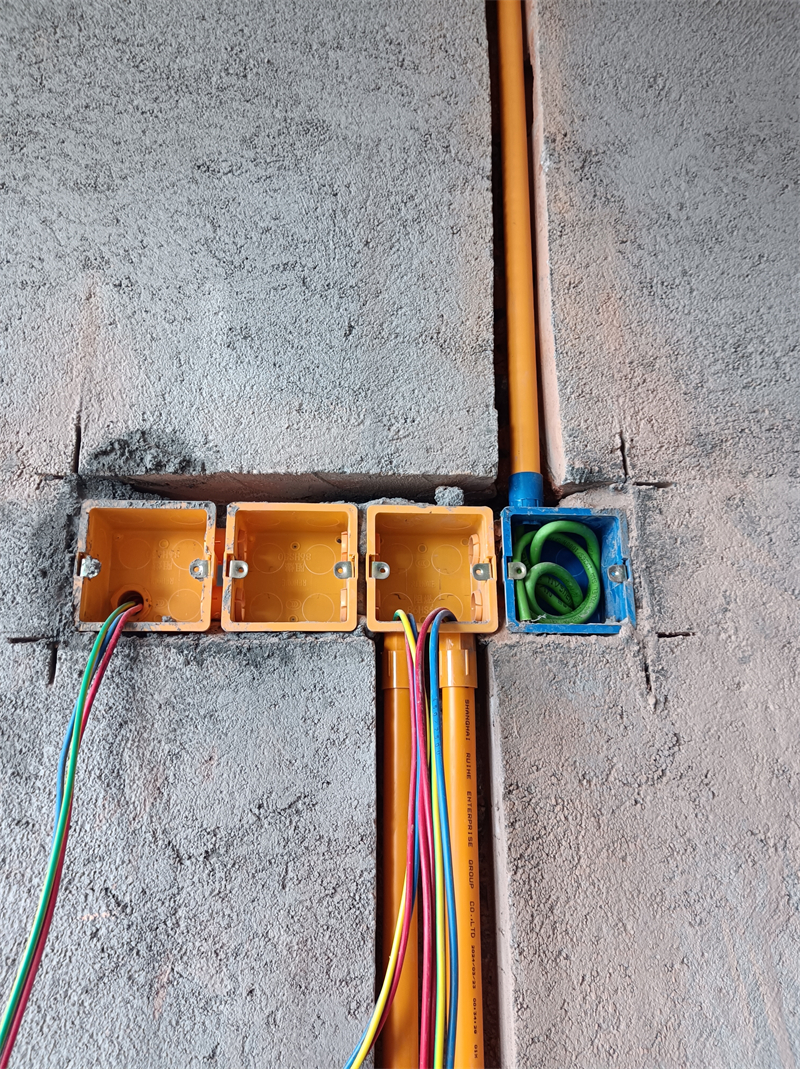

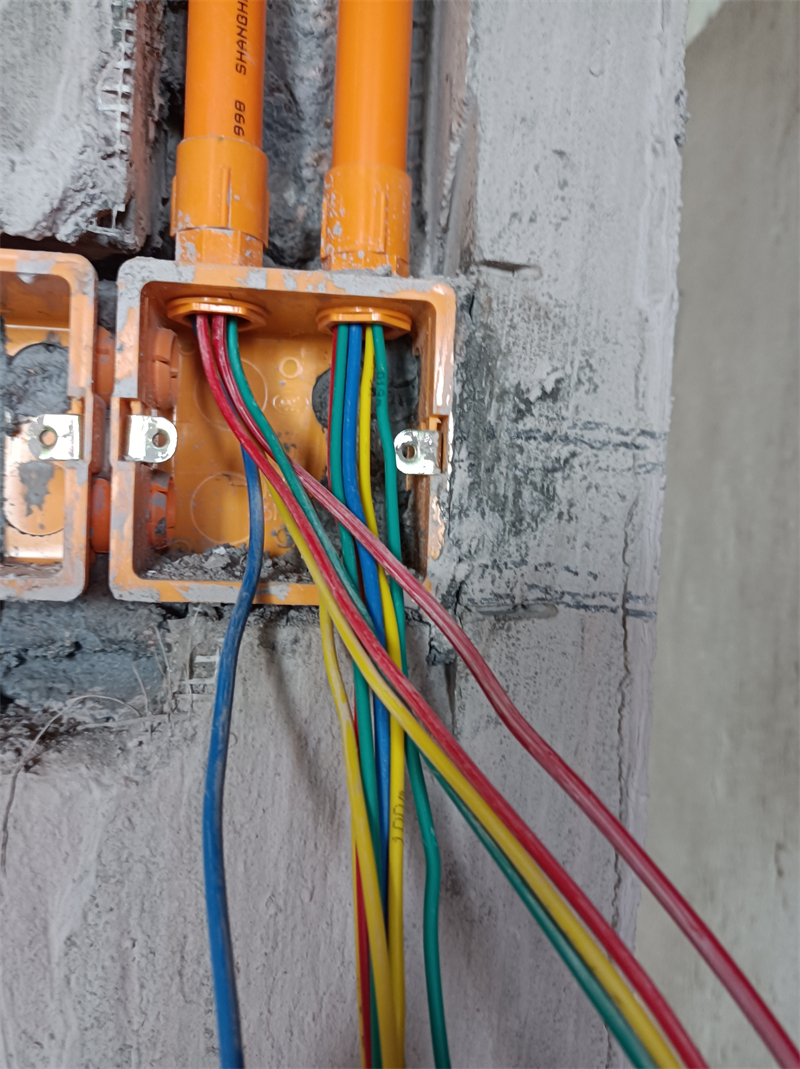

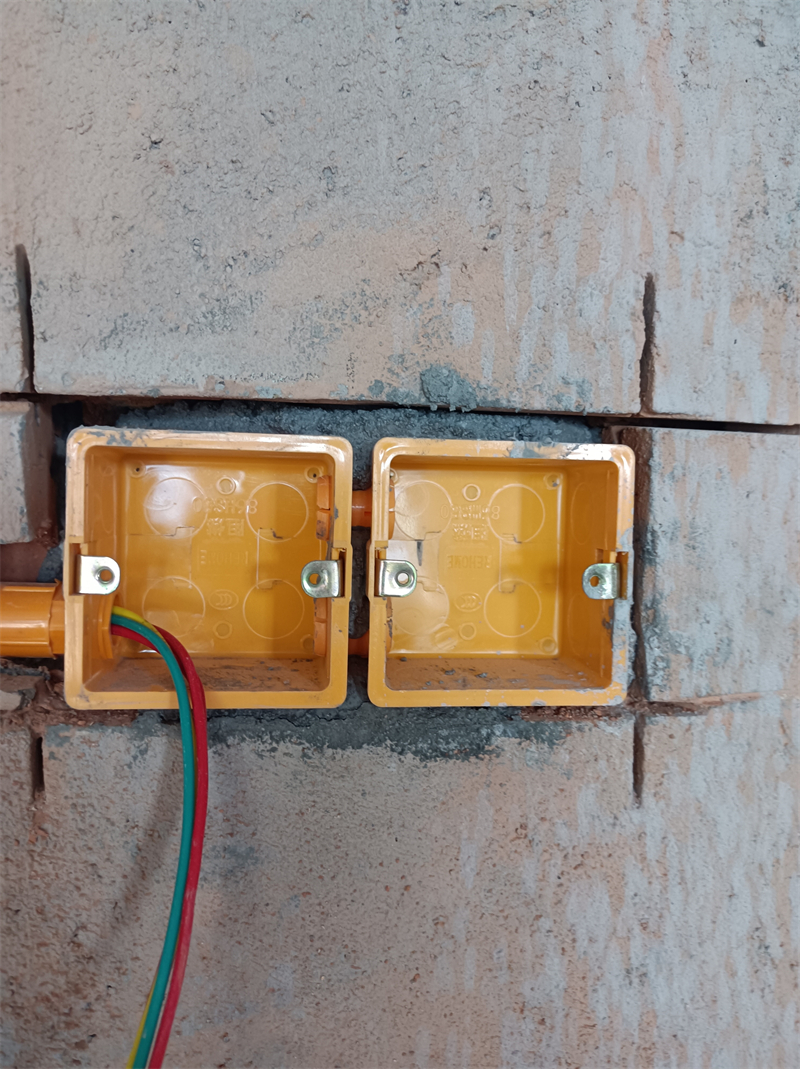

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

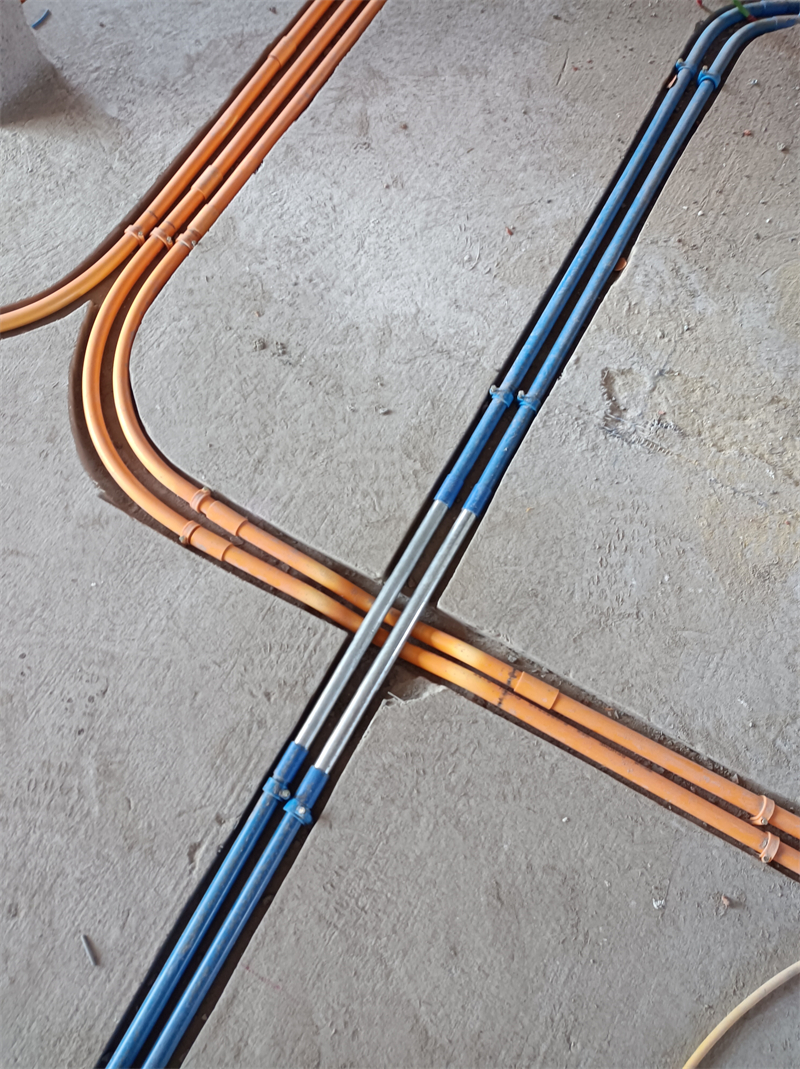

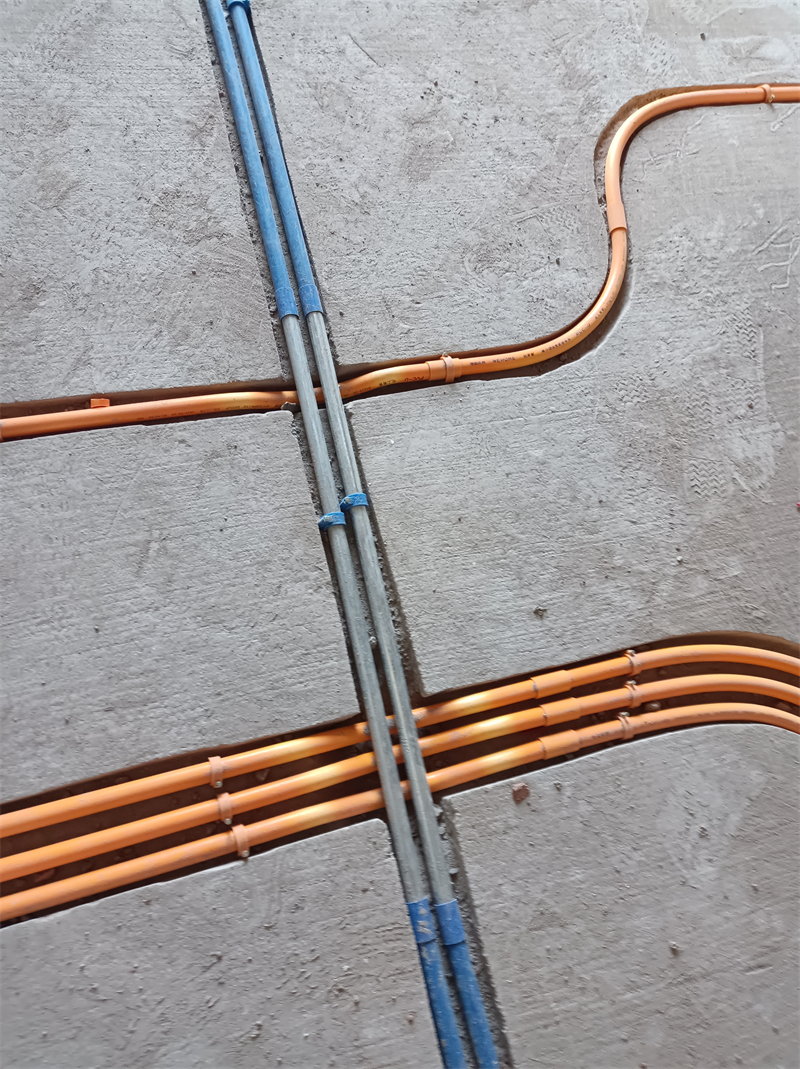

强弱电交接处用金属镀锌管交叉，防止信号干扰。

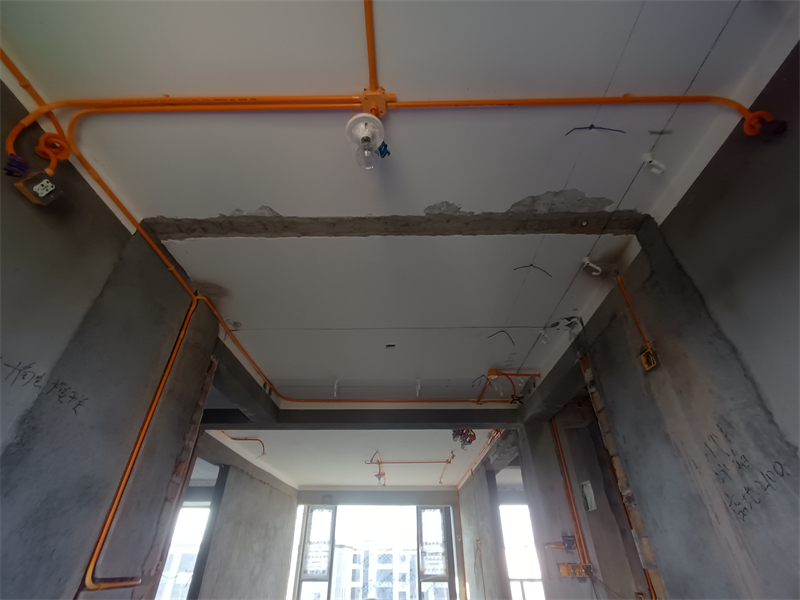

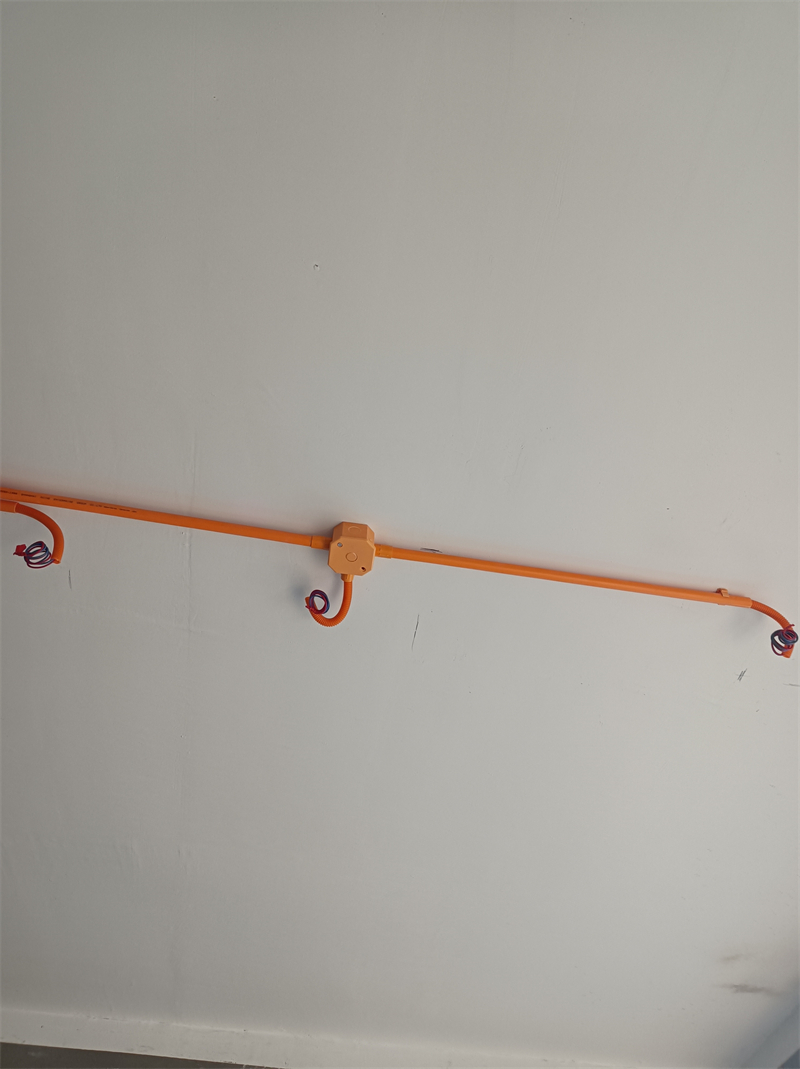

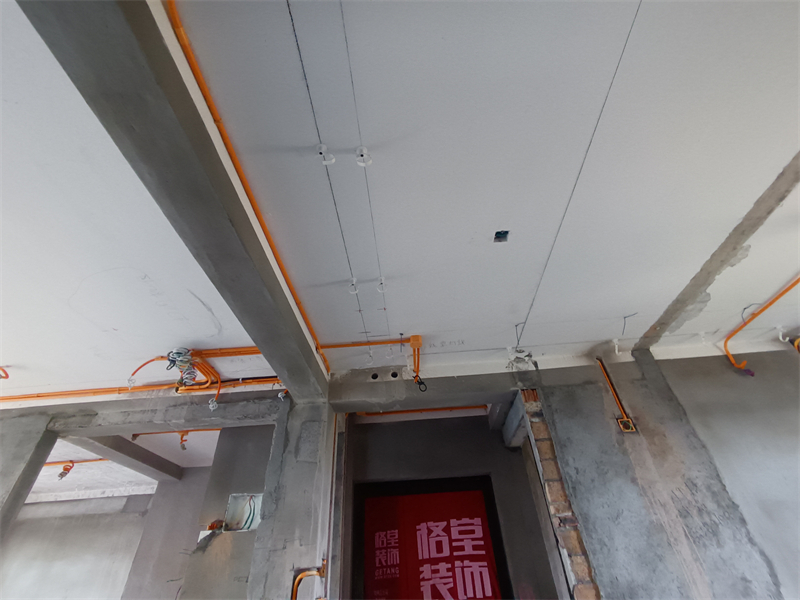

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

灯头线套黄腊管保护。

发表于 2024-5-17 20:12:43

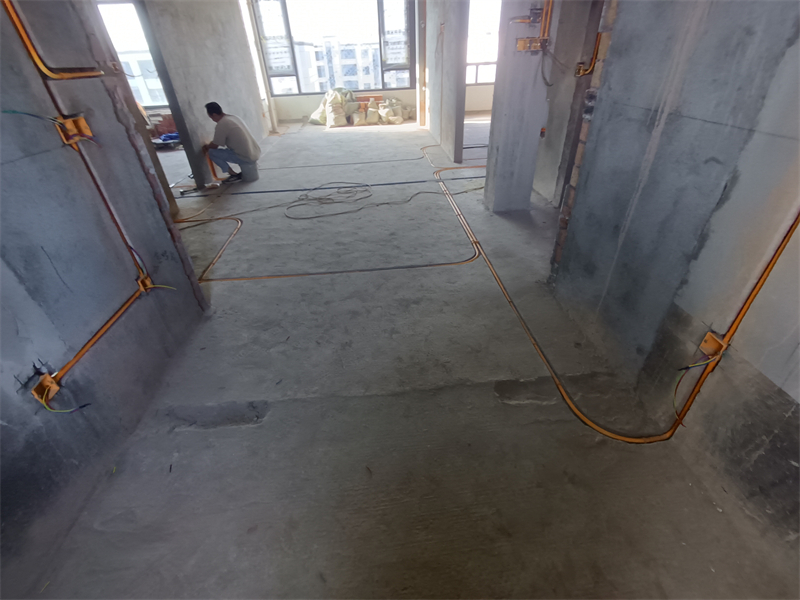

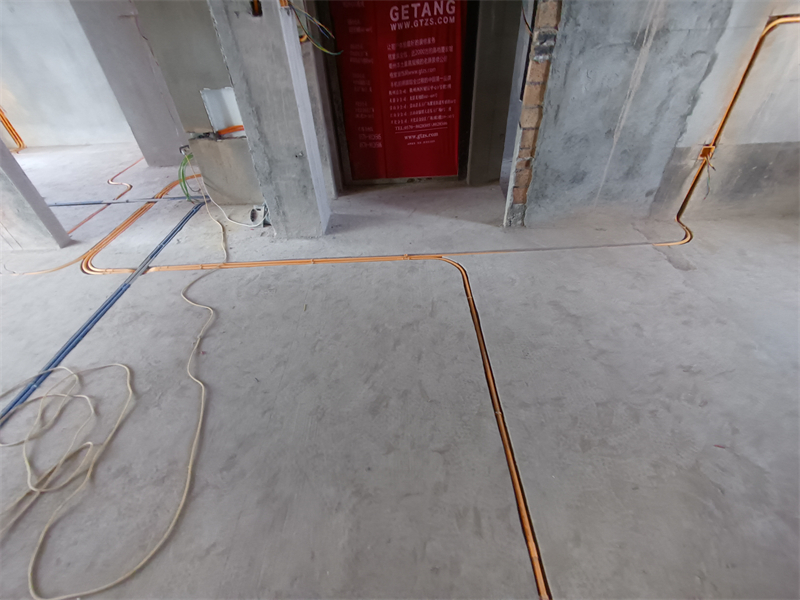

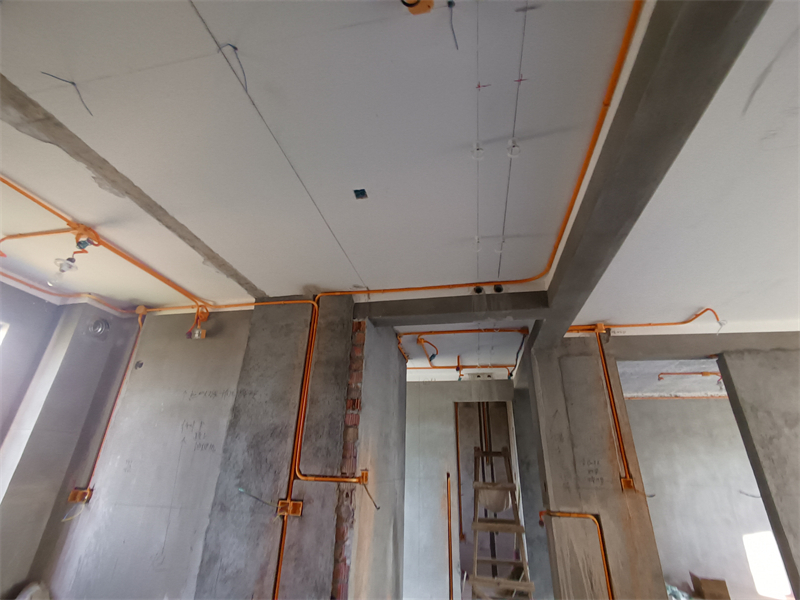

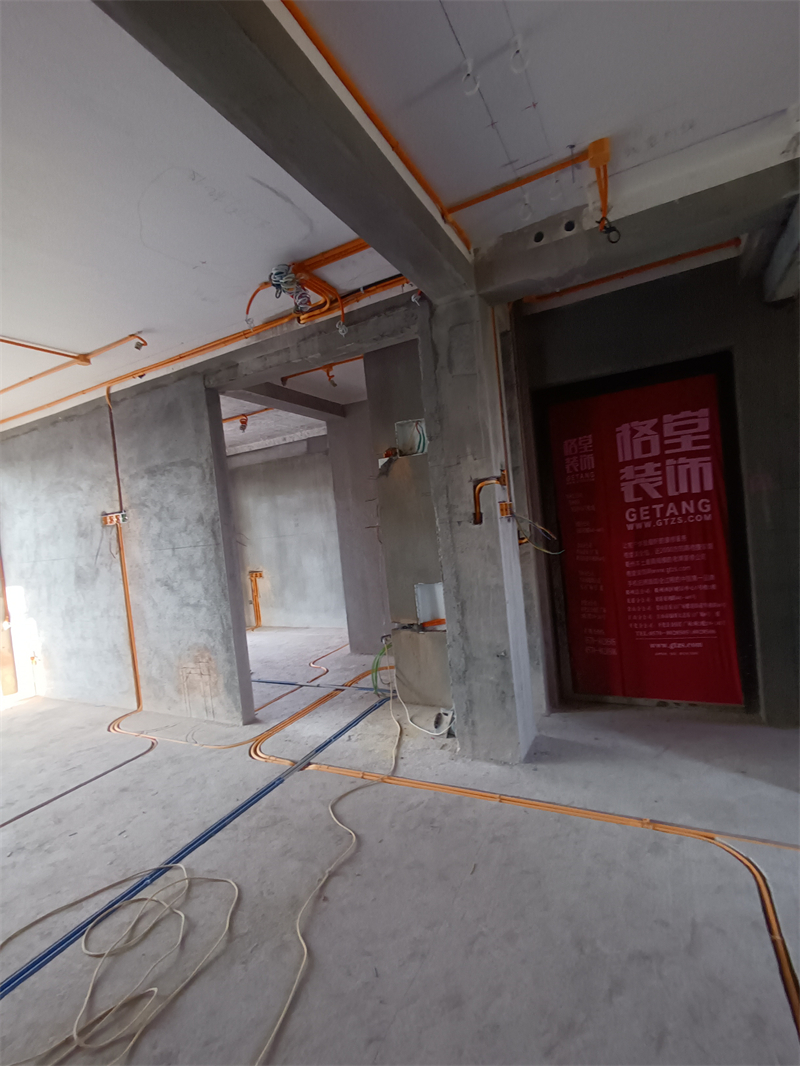

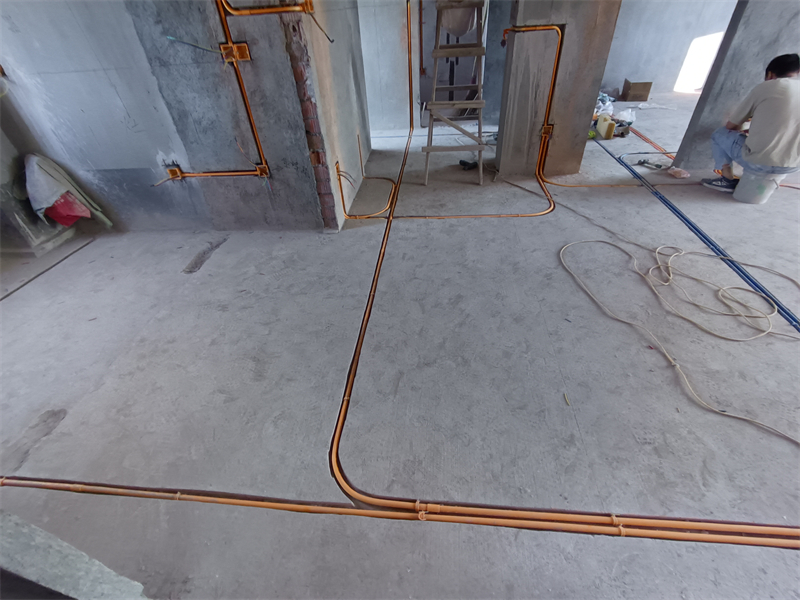

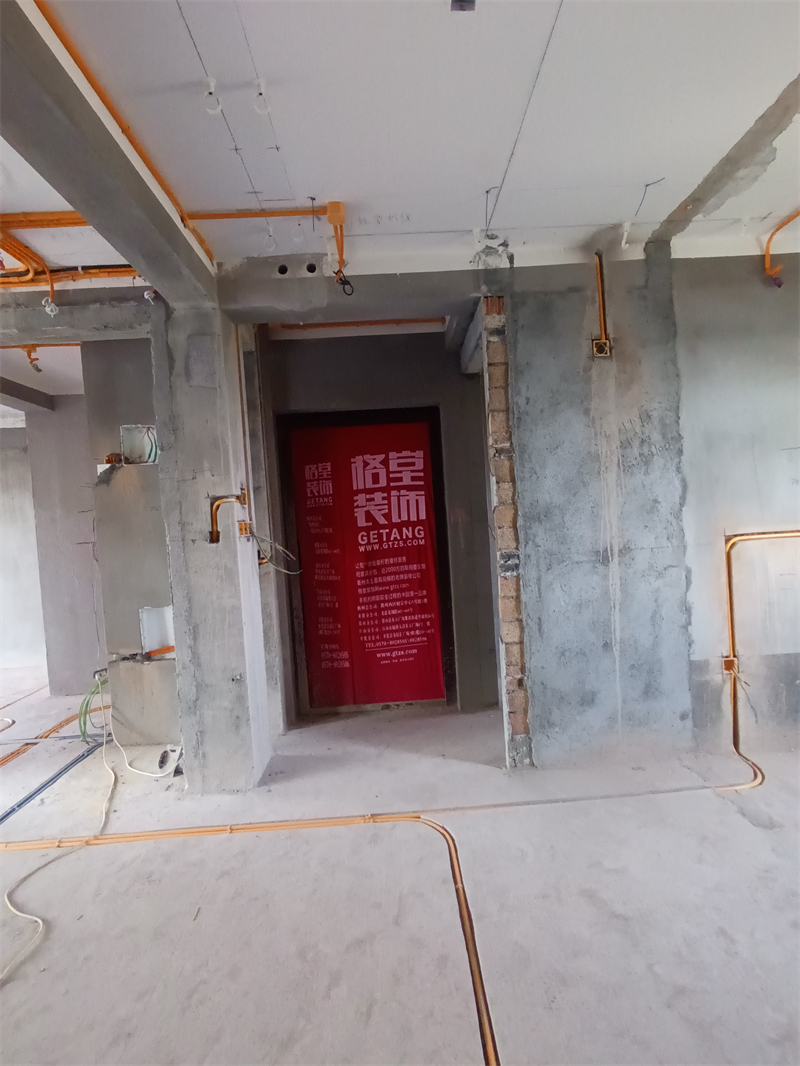

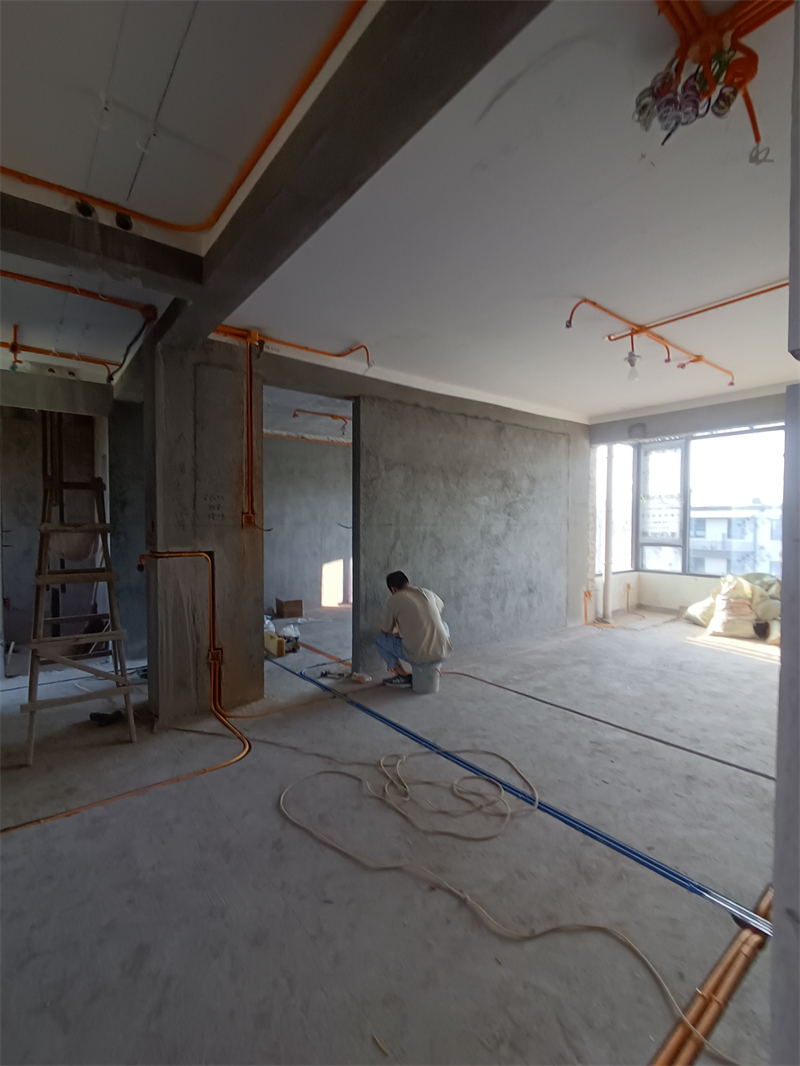

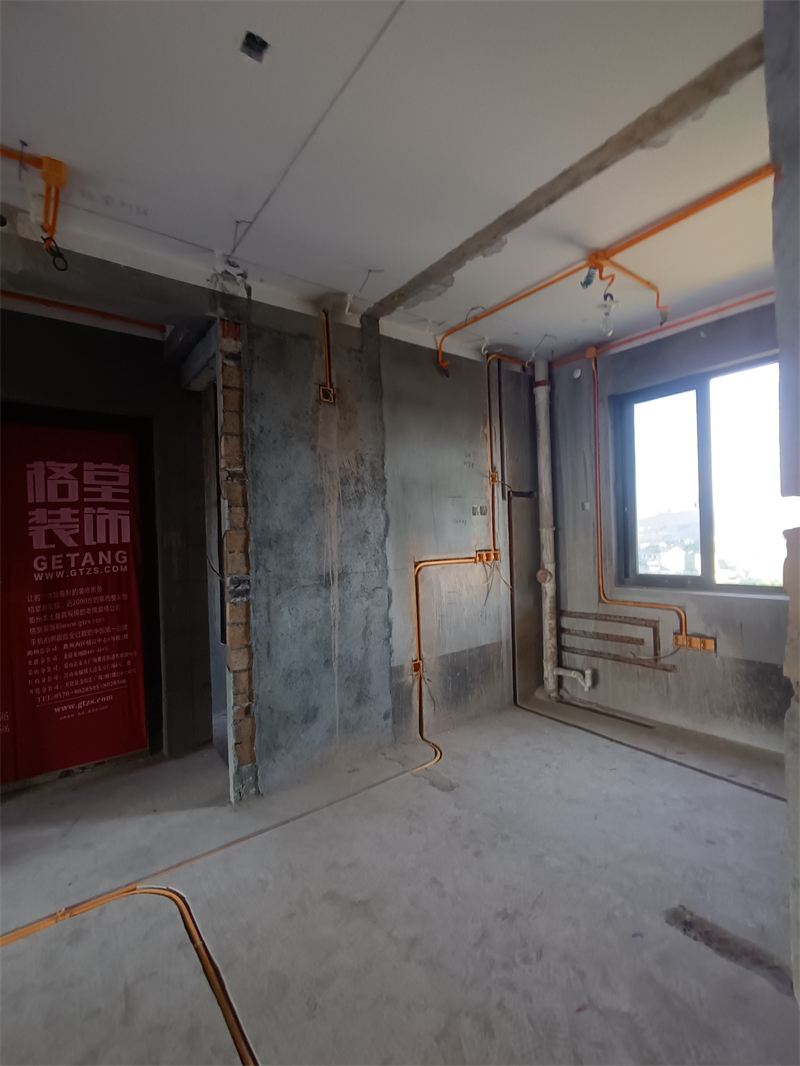

玄餐厅

发表于 2024-5-17 20:13:30

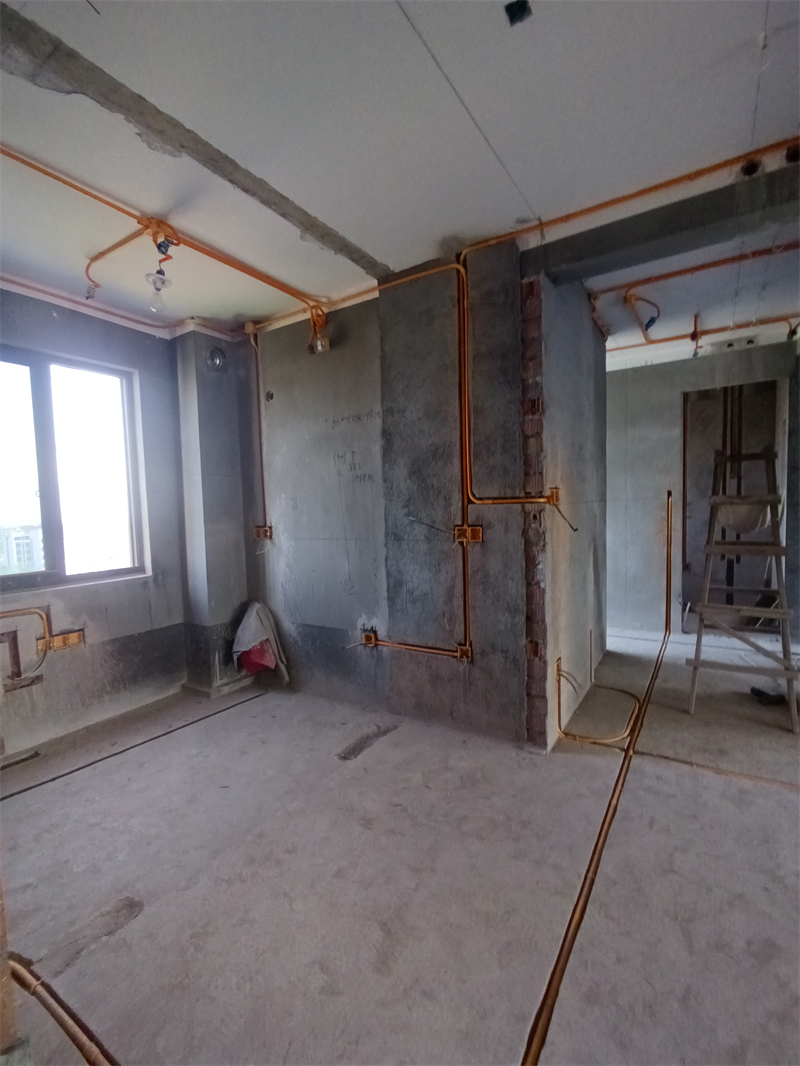

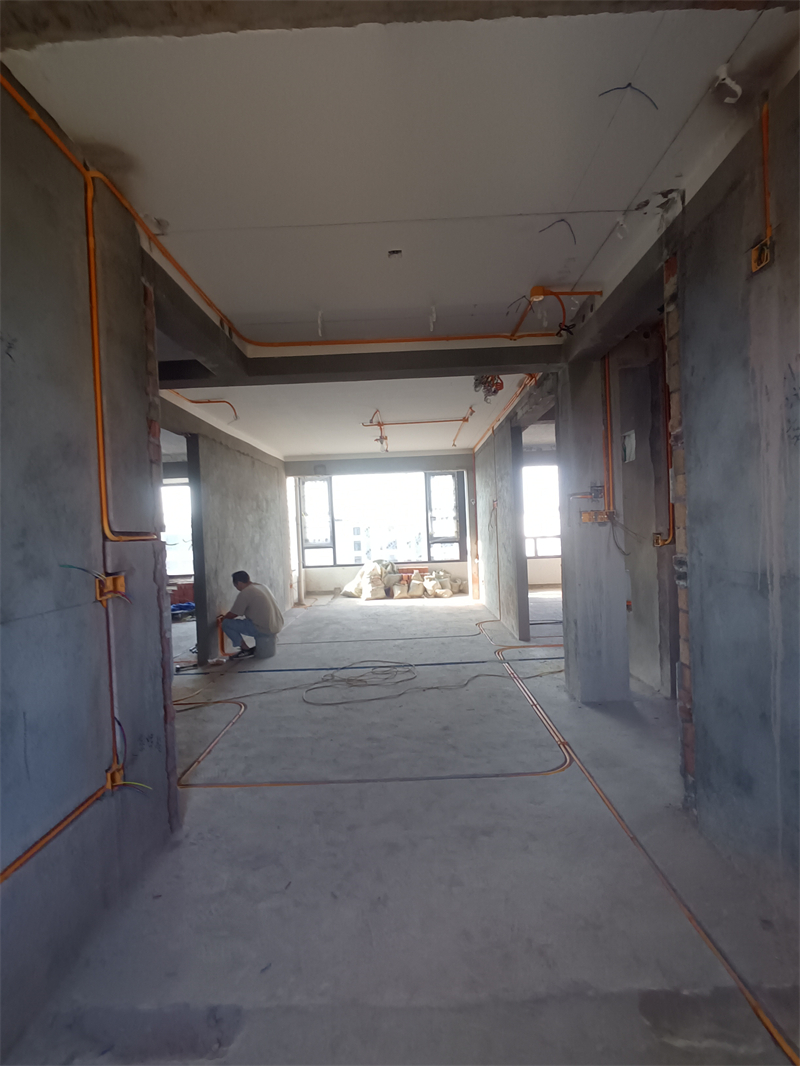

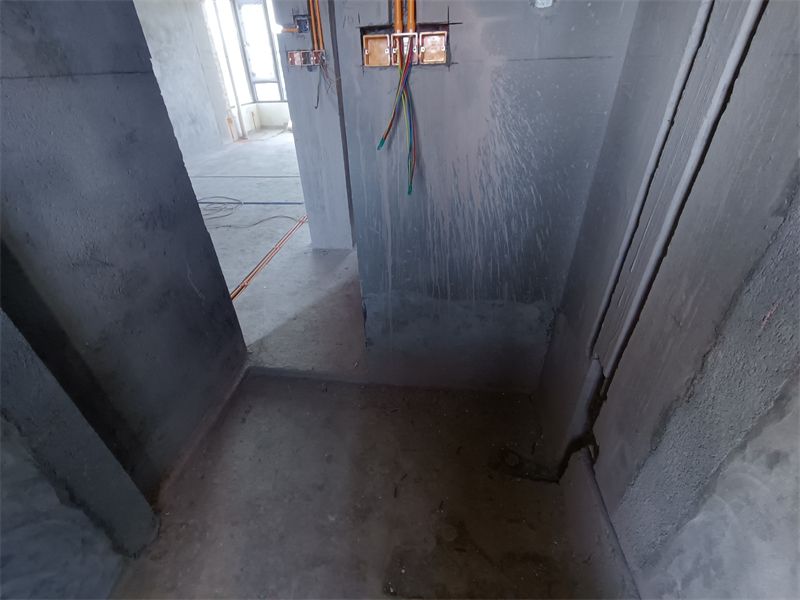

对角

发表于 2024-5-17 20:15:18

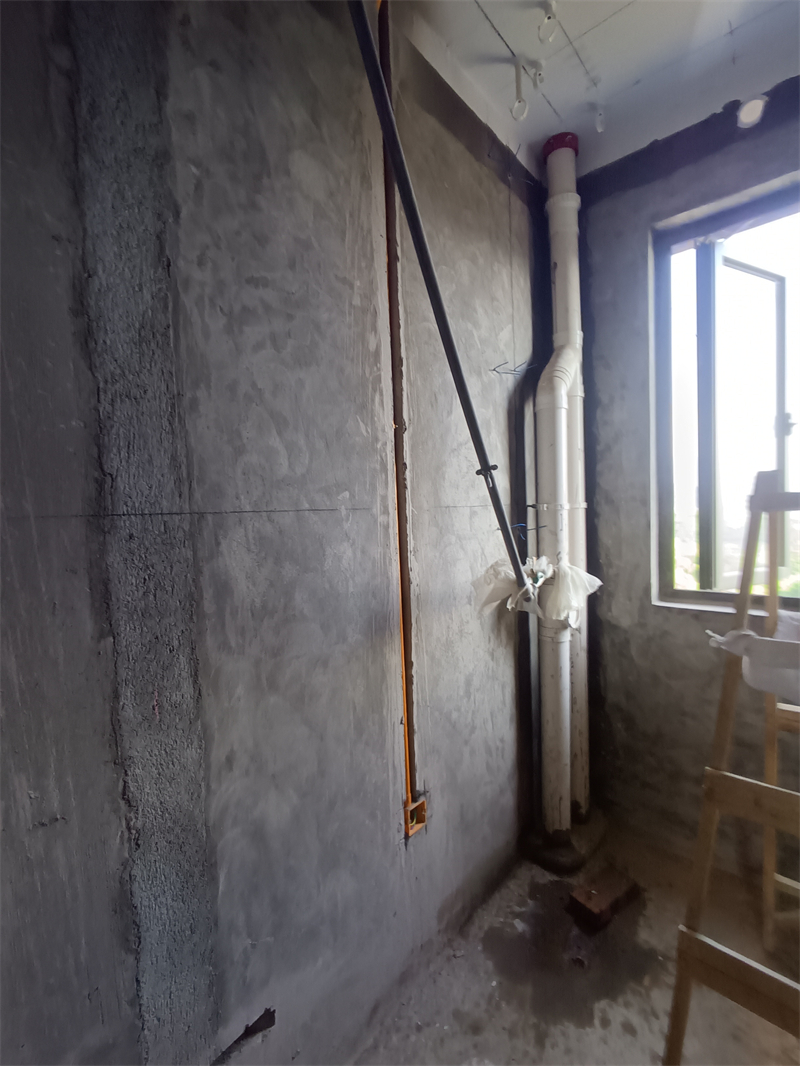

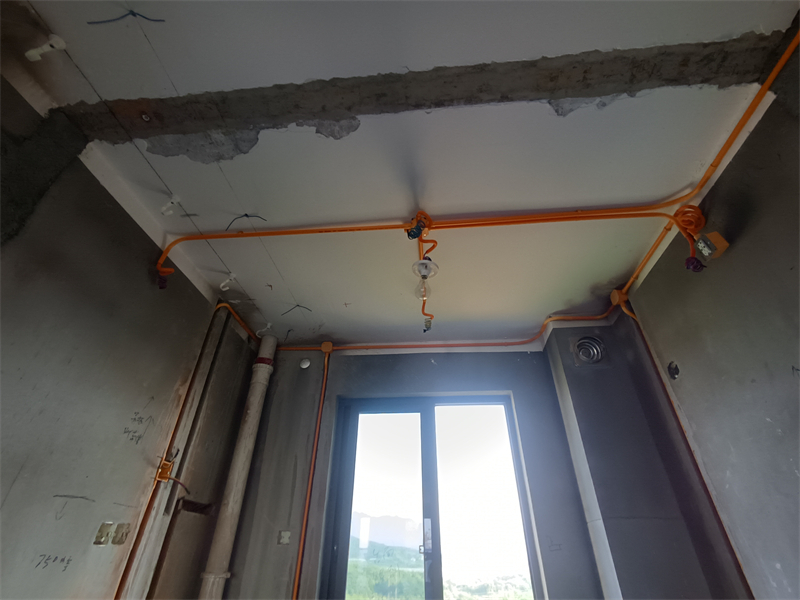

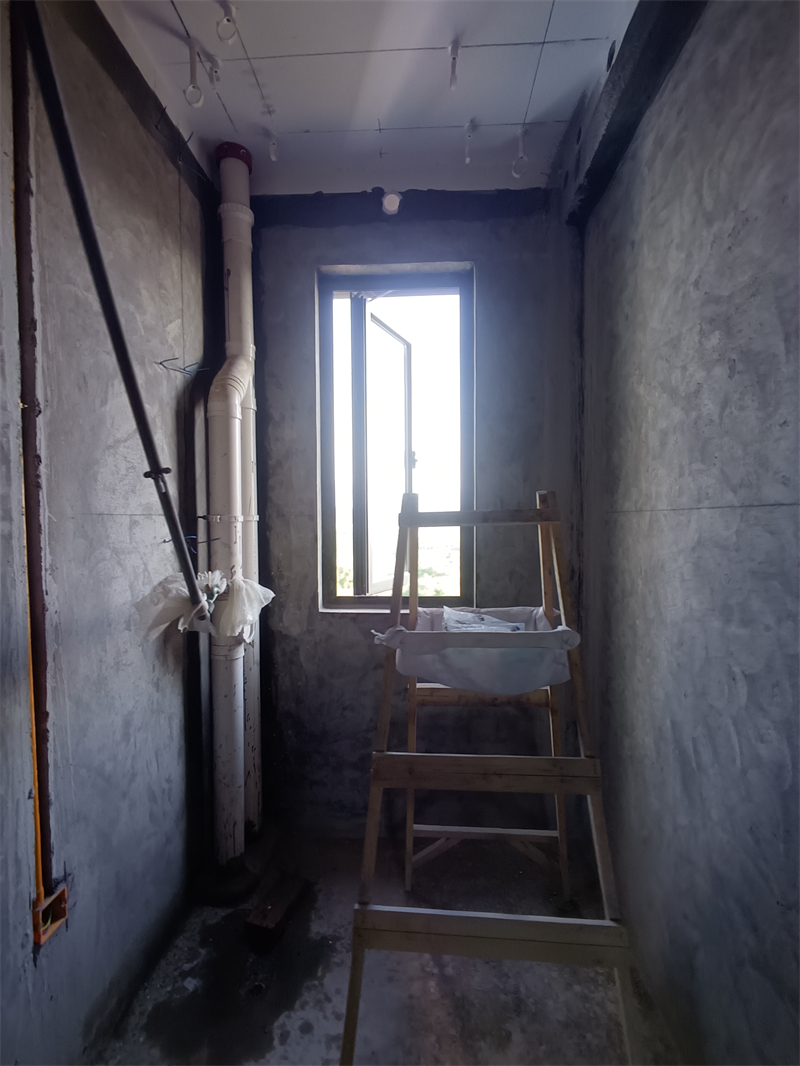

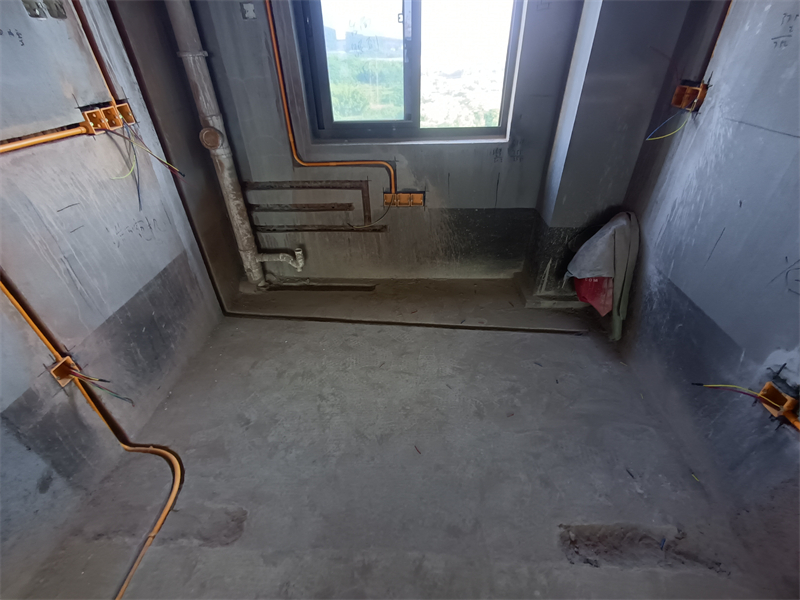

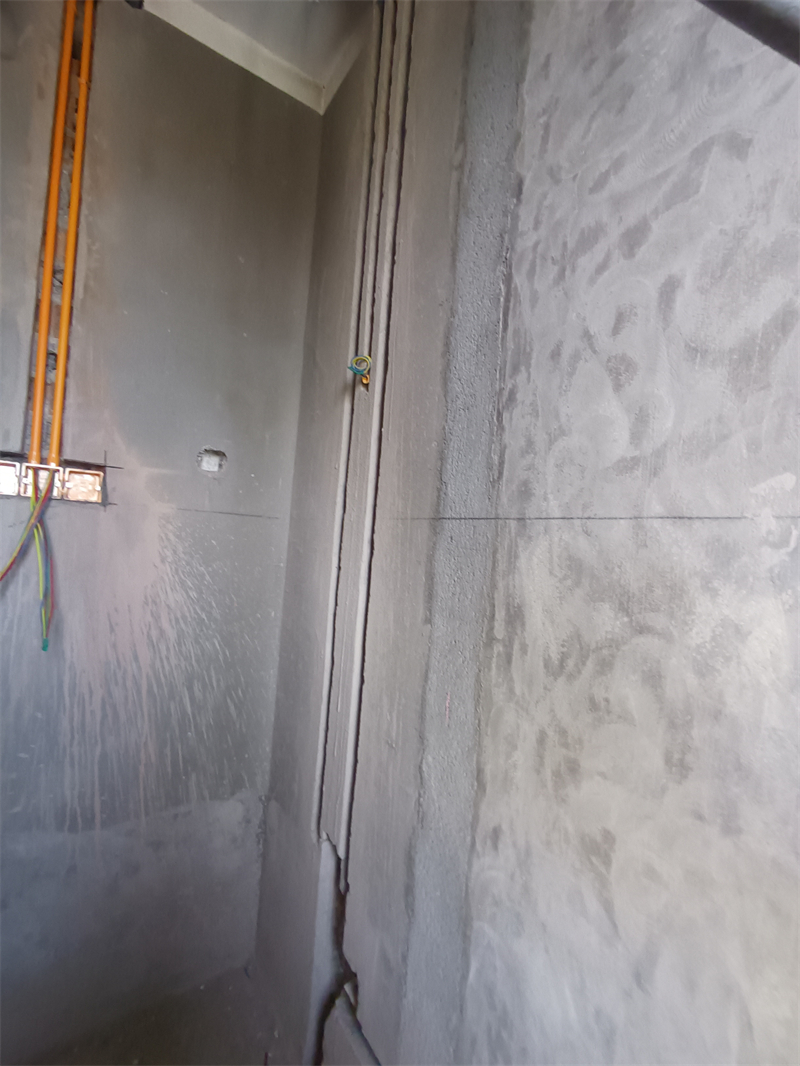

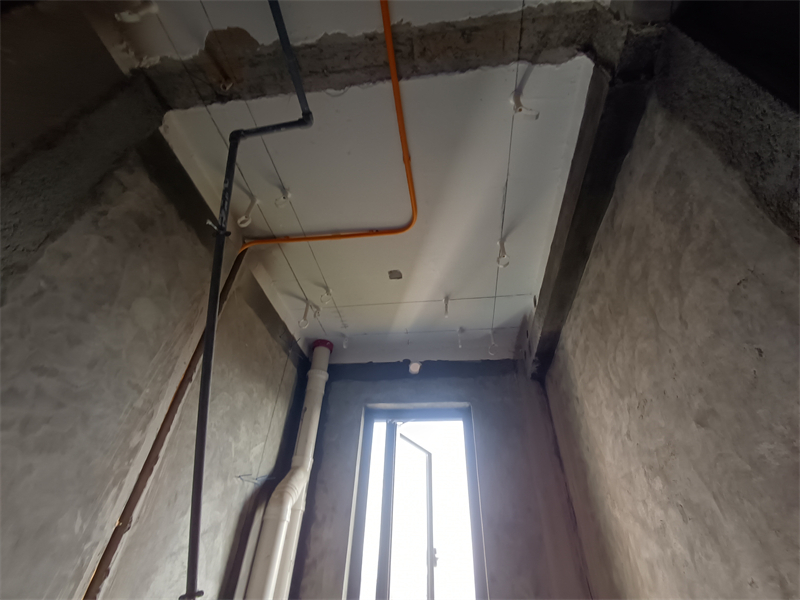

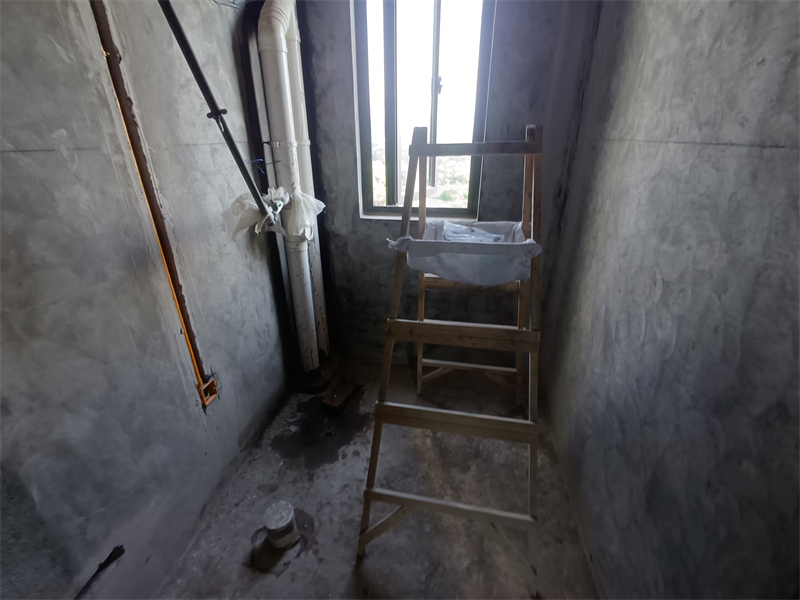

外卫

发表于 2024-5-17 20:16:00

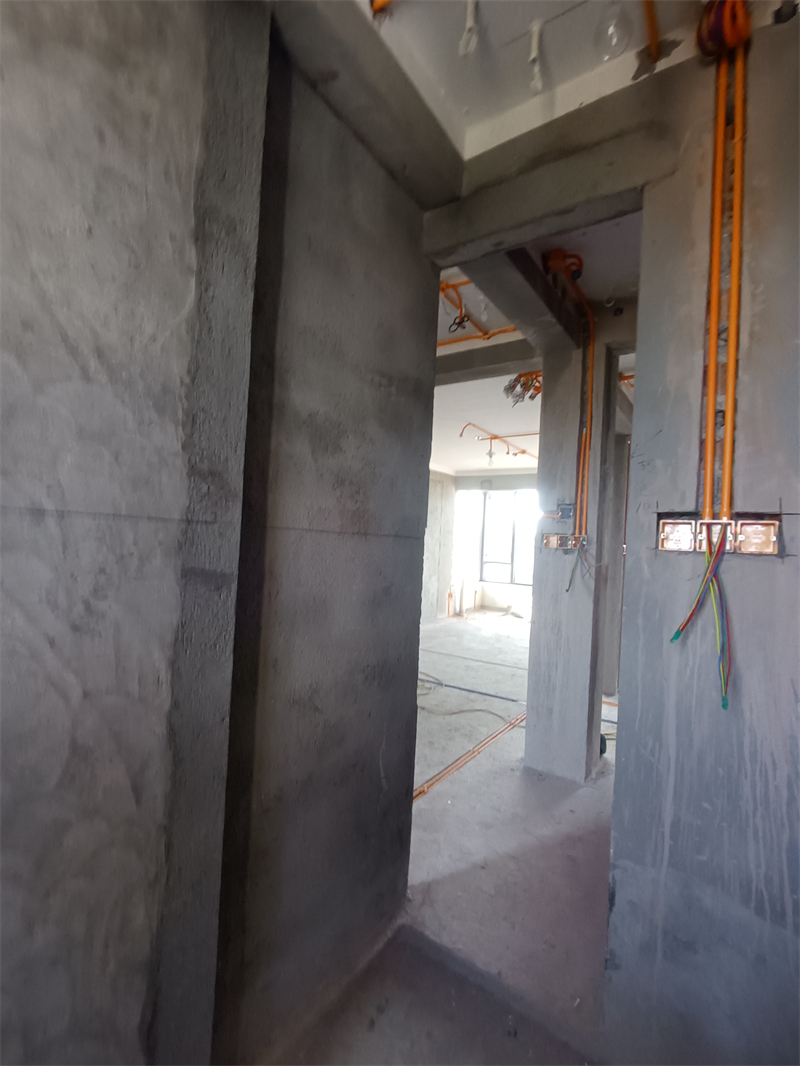

对角

发表于 2024-5-17 20:16:30

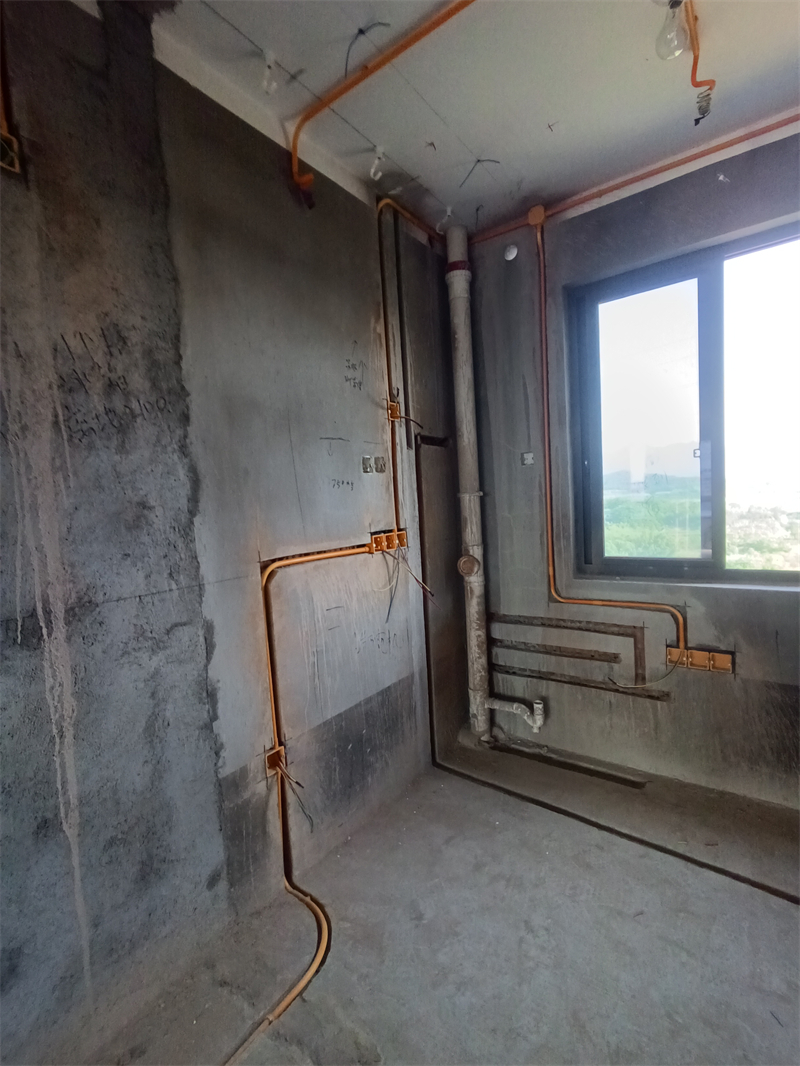

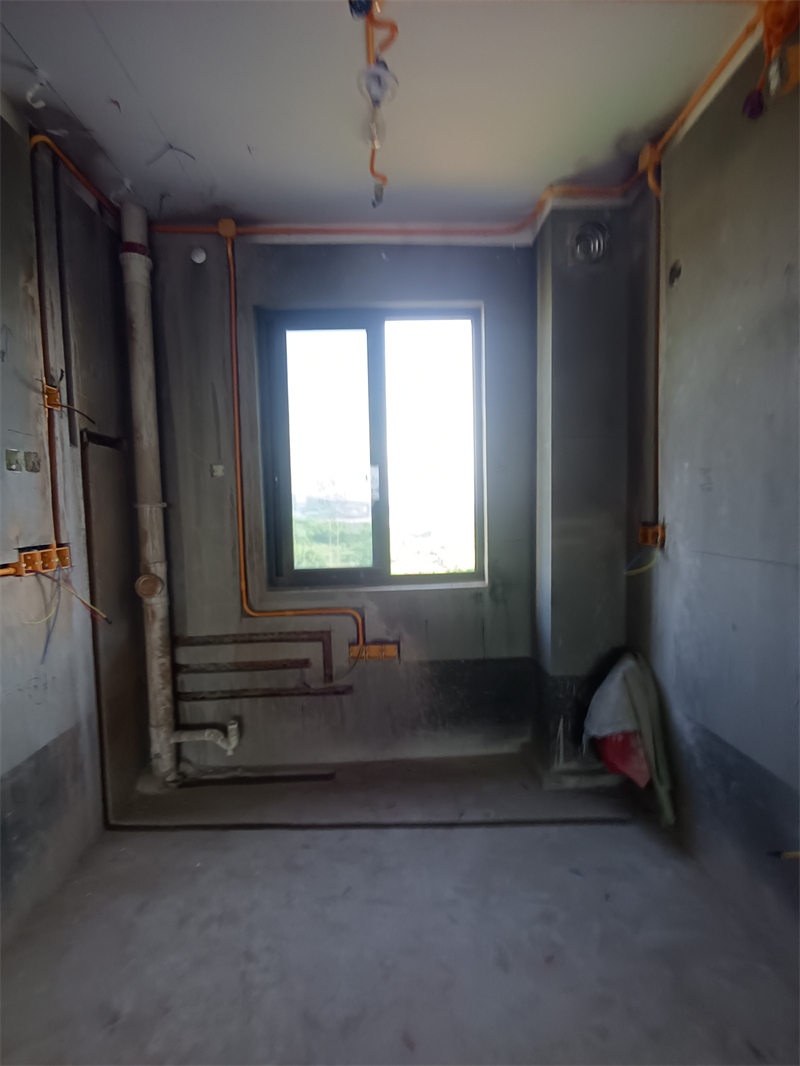

厨房

发表于 2024-5-17 20:17:13

对角
