衢州公馆15-50# 143㎡——法式中古风

发表于 2023-9-26 09:50:20

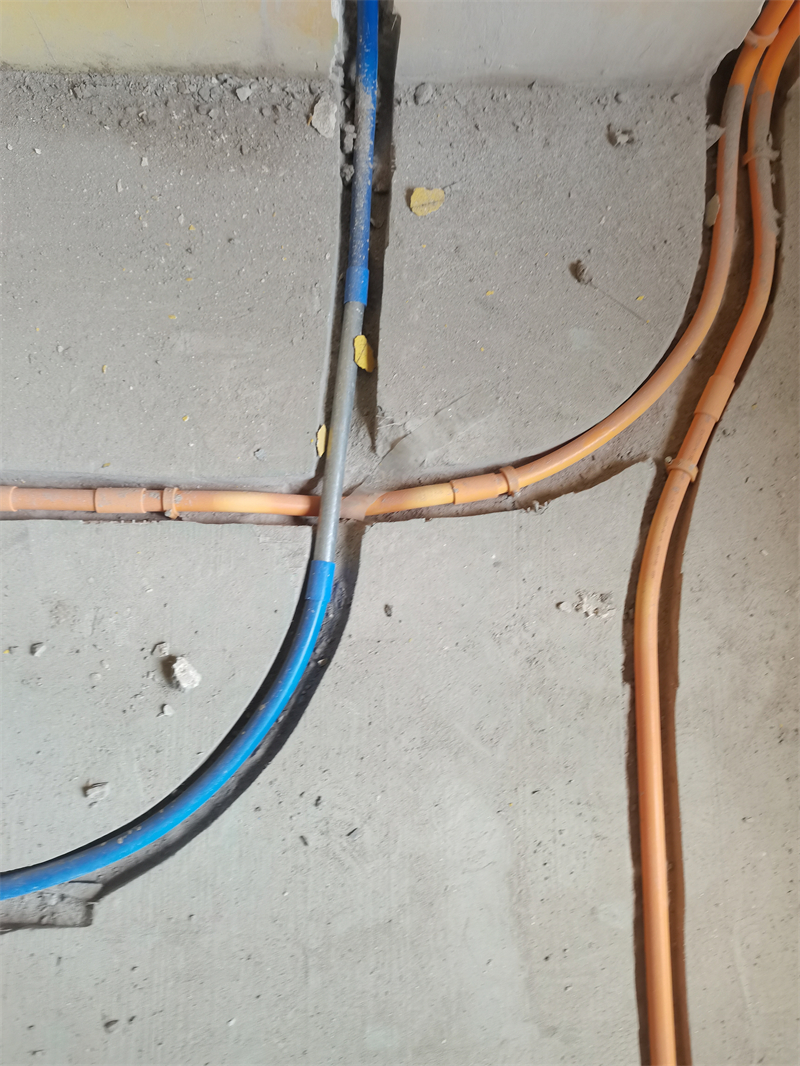

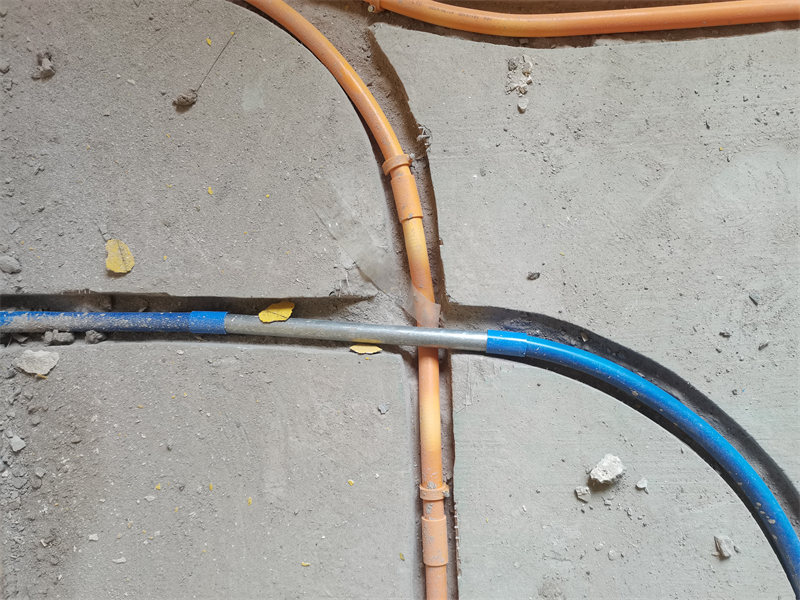

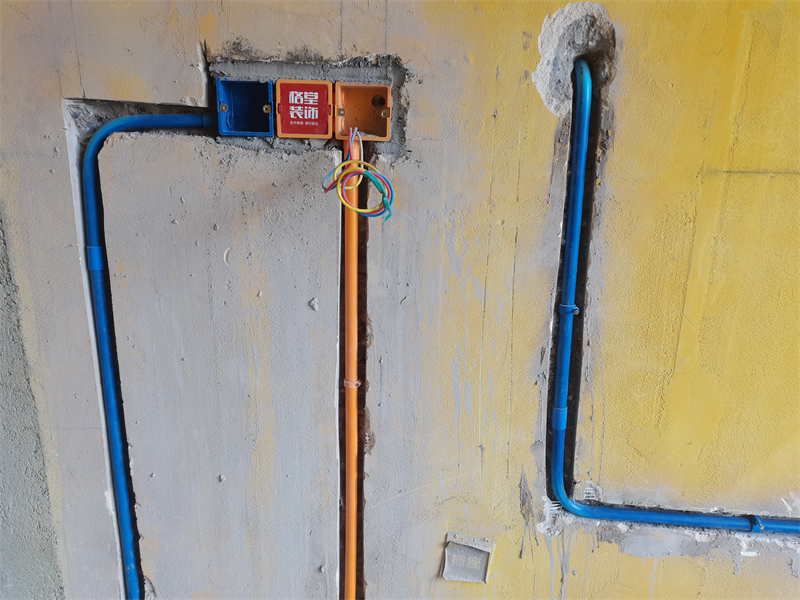

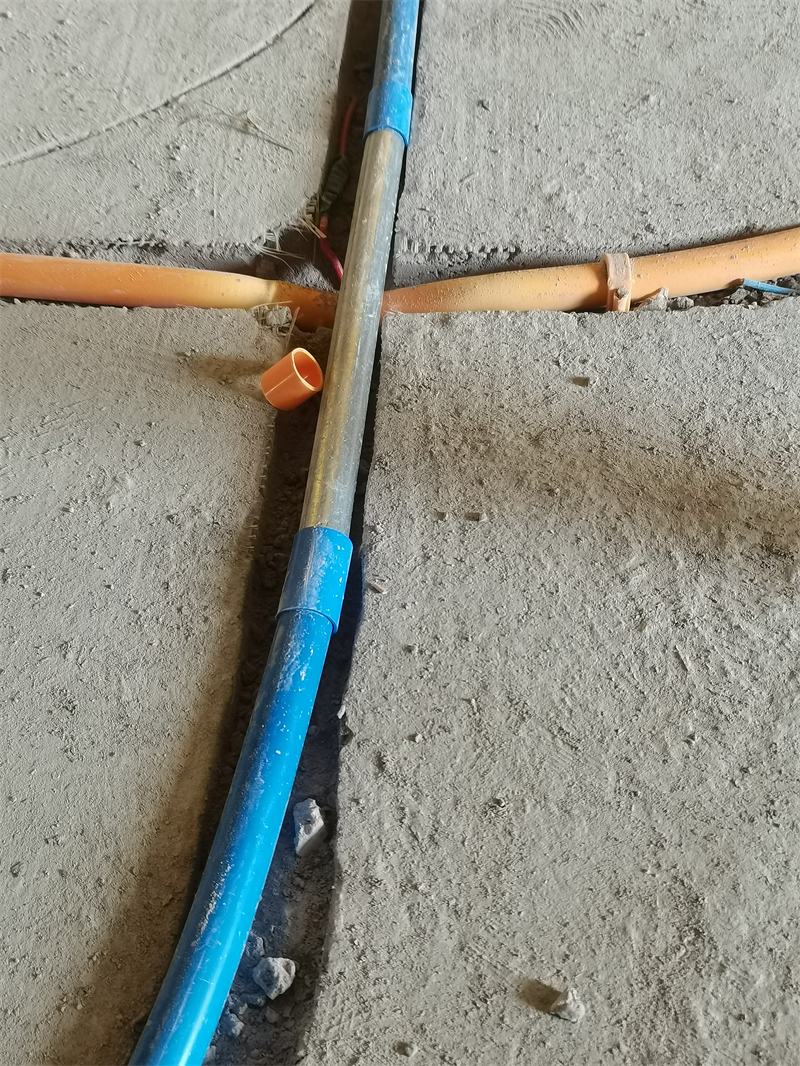

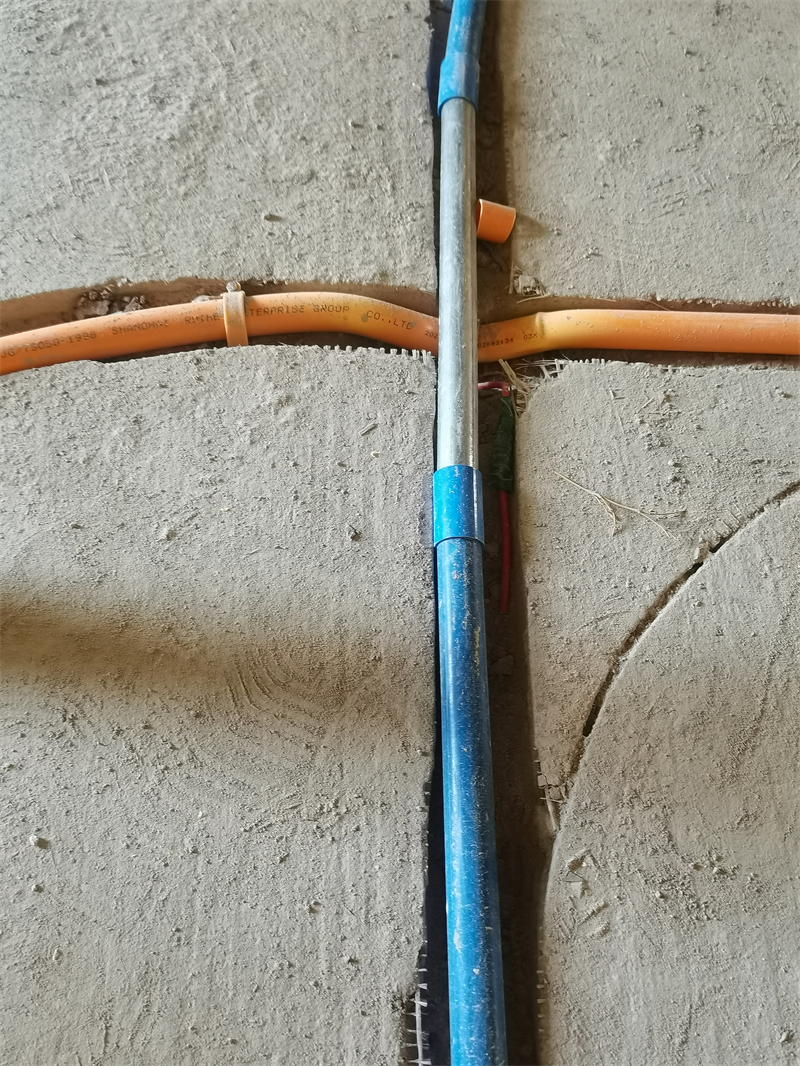

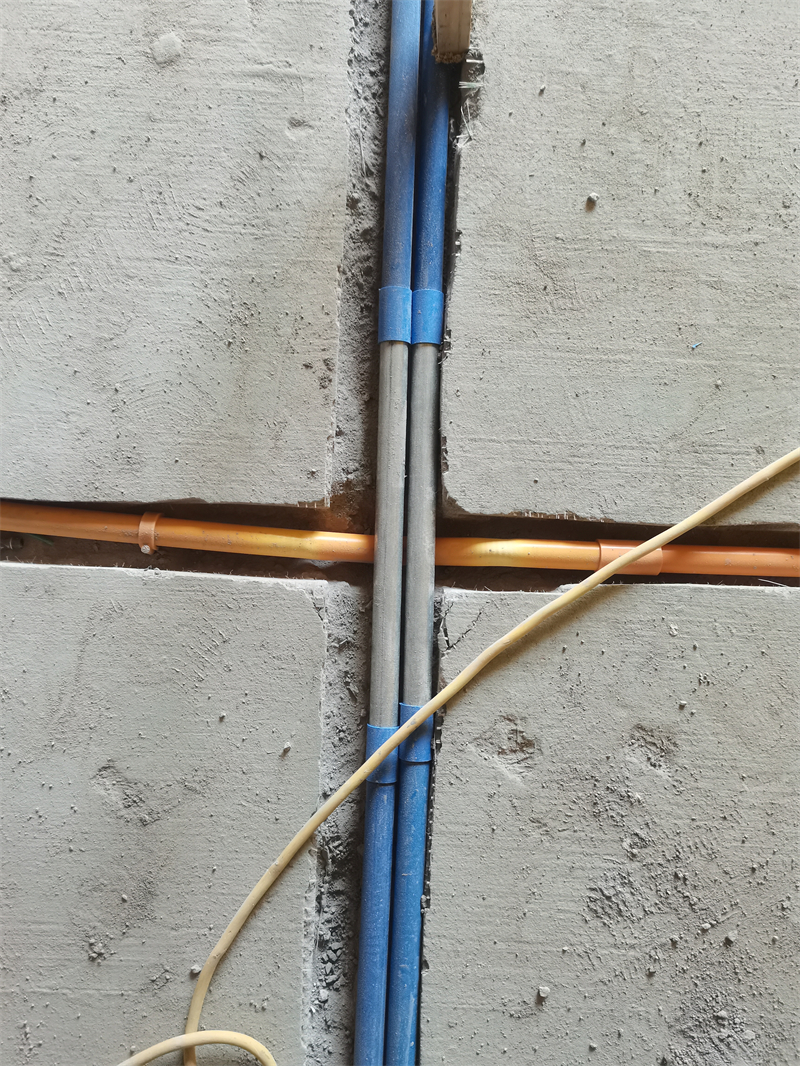

5、强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2023-9-26 09:51:53

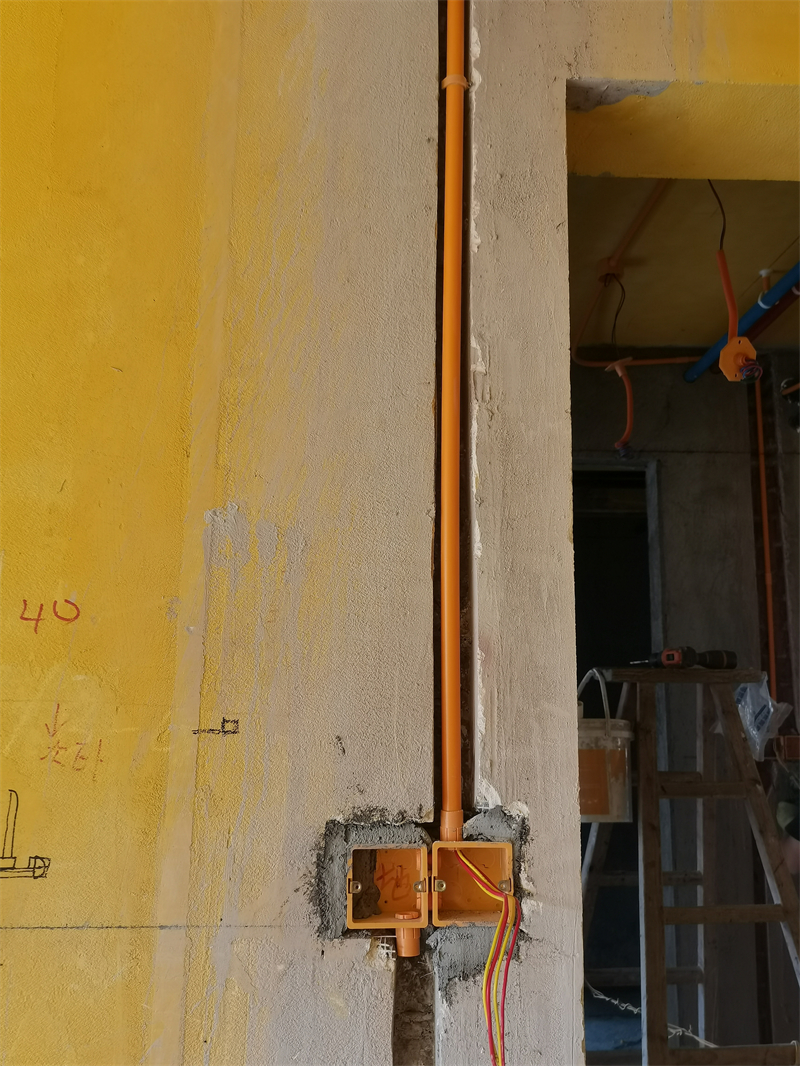

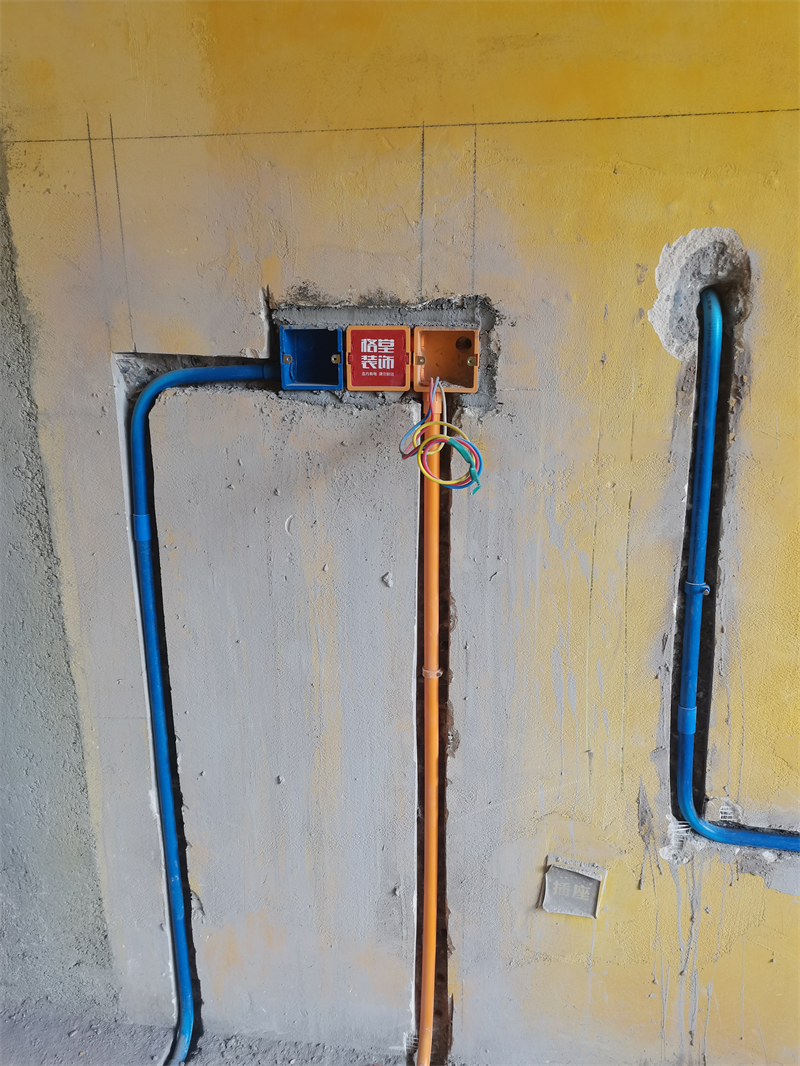

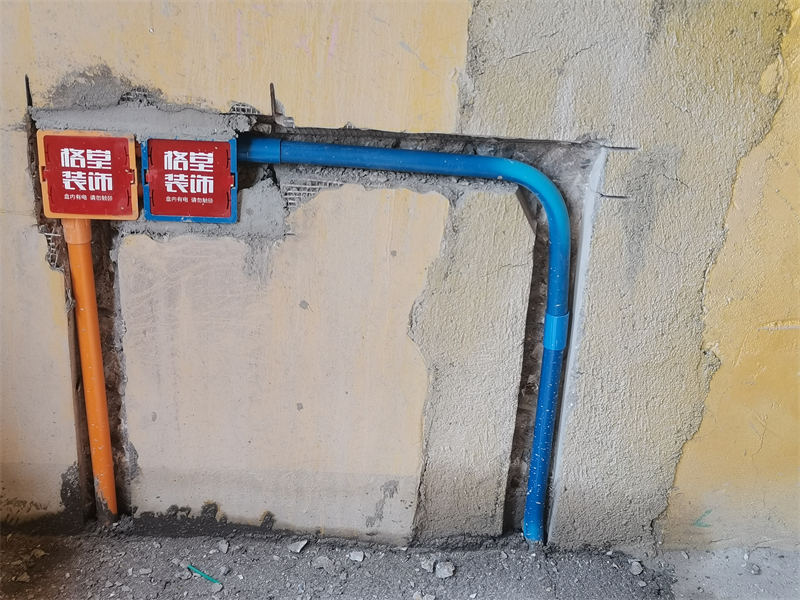

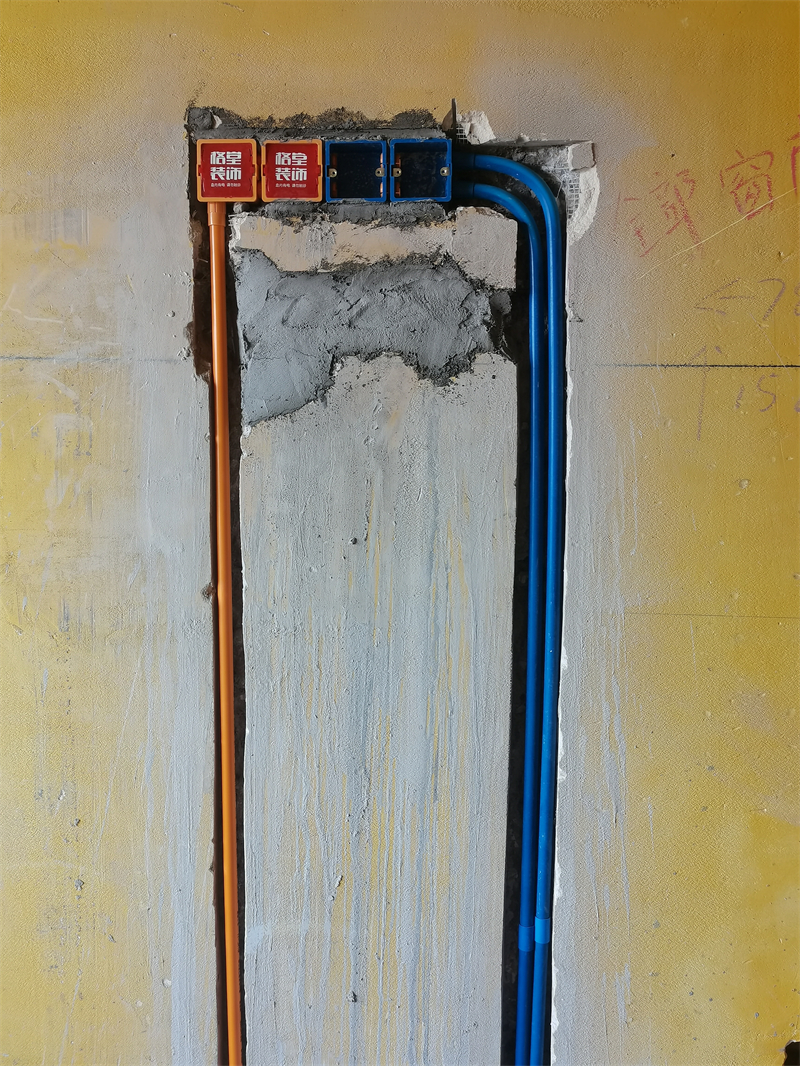

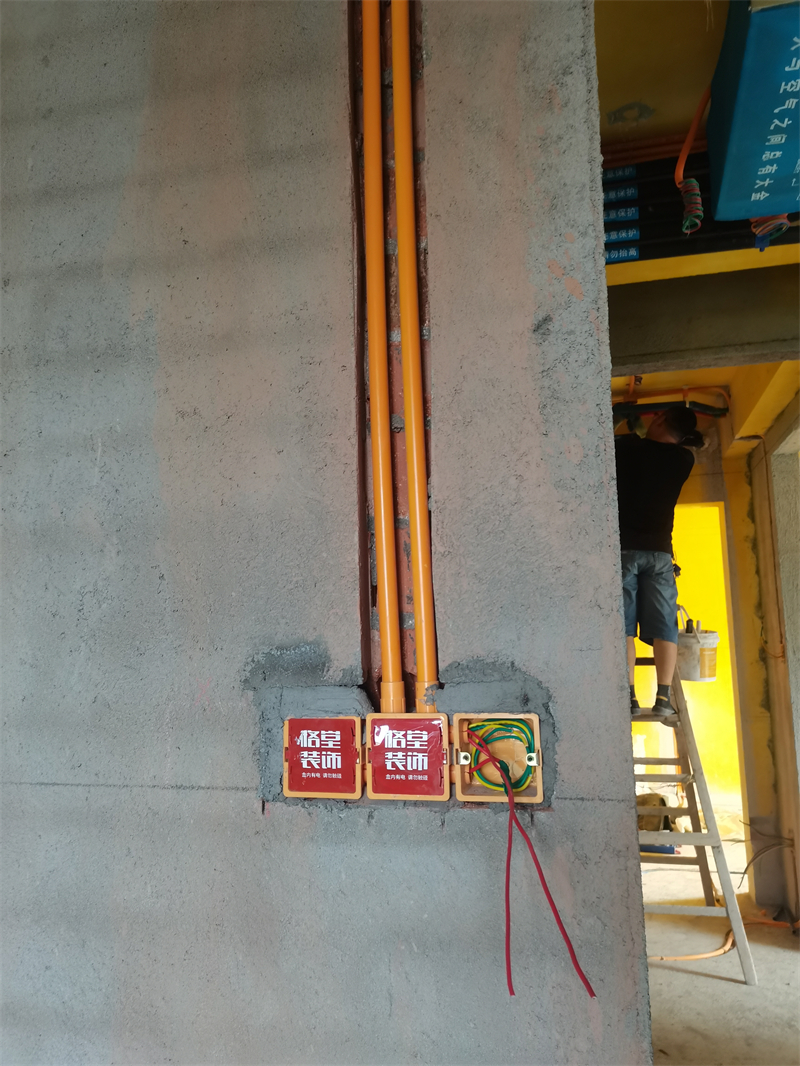

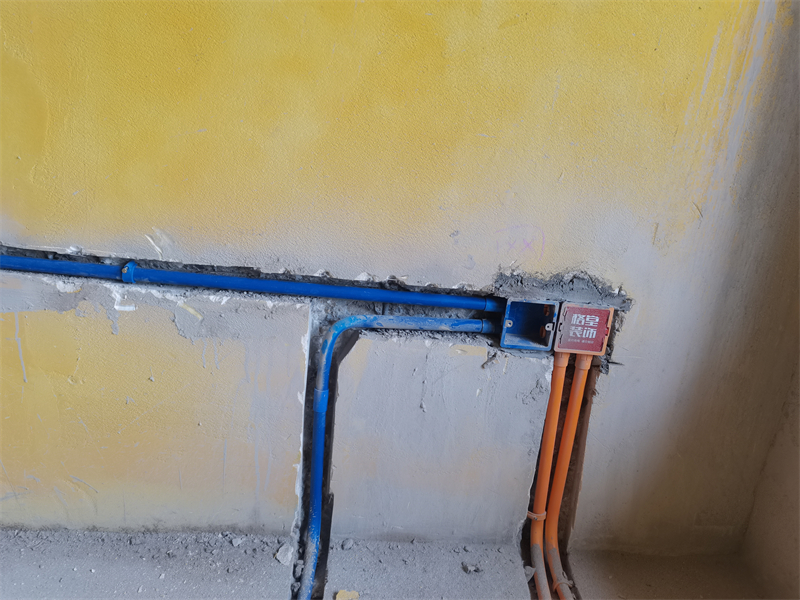

6、.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

发表于 2023-9-26 09:52:56

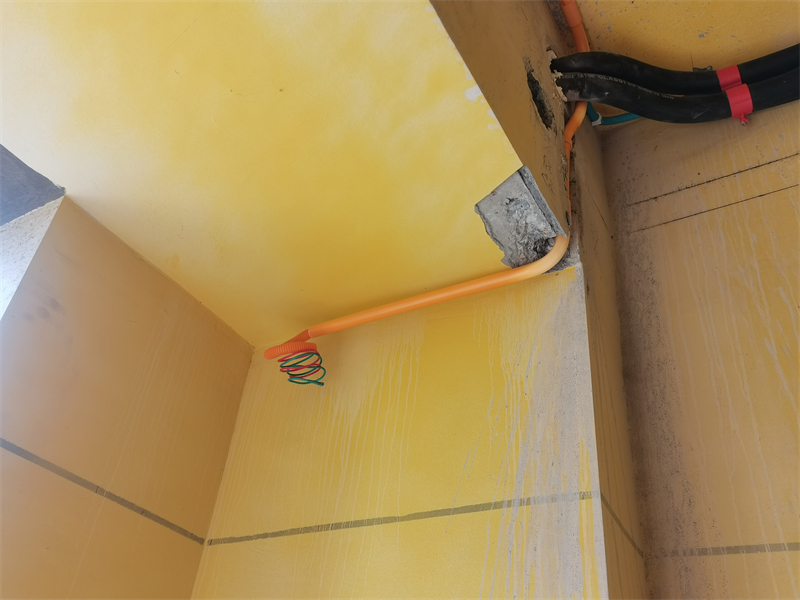

7、墙角禁止走管，距墙30公分以上。

发表于 2023-9-26 09:55:19

8. 筒灯电线用波纹管保护。

9. 灯头线套黄腊管保护。

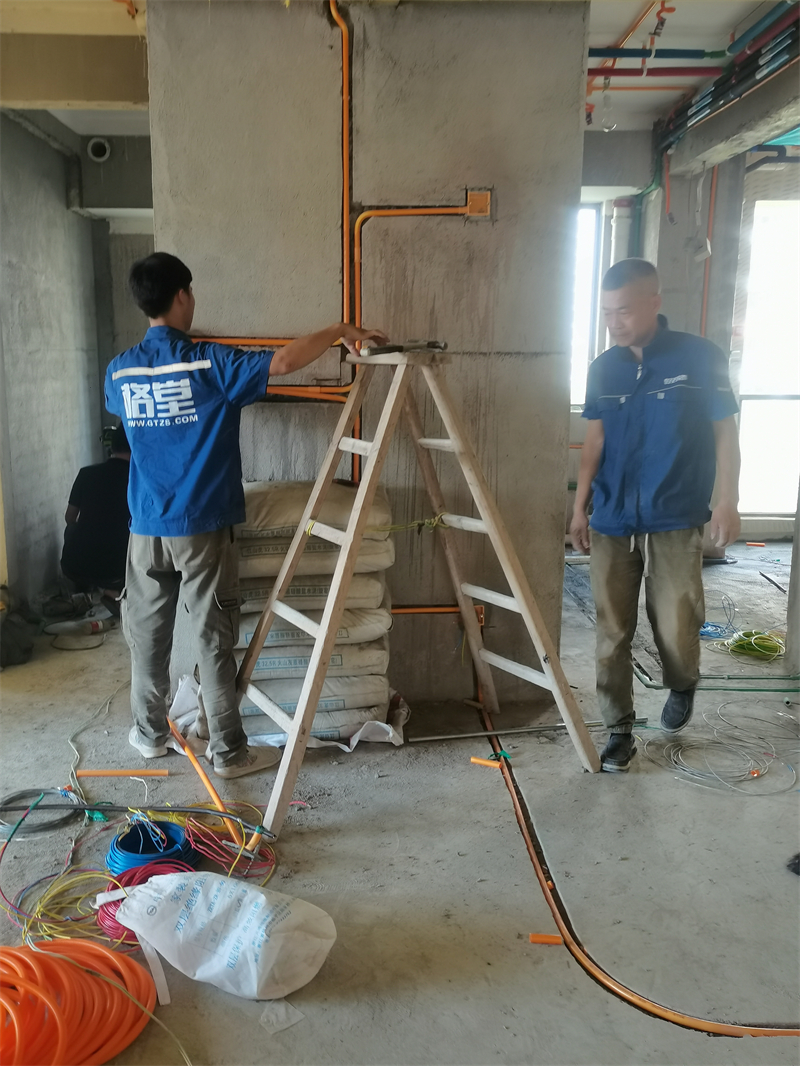

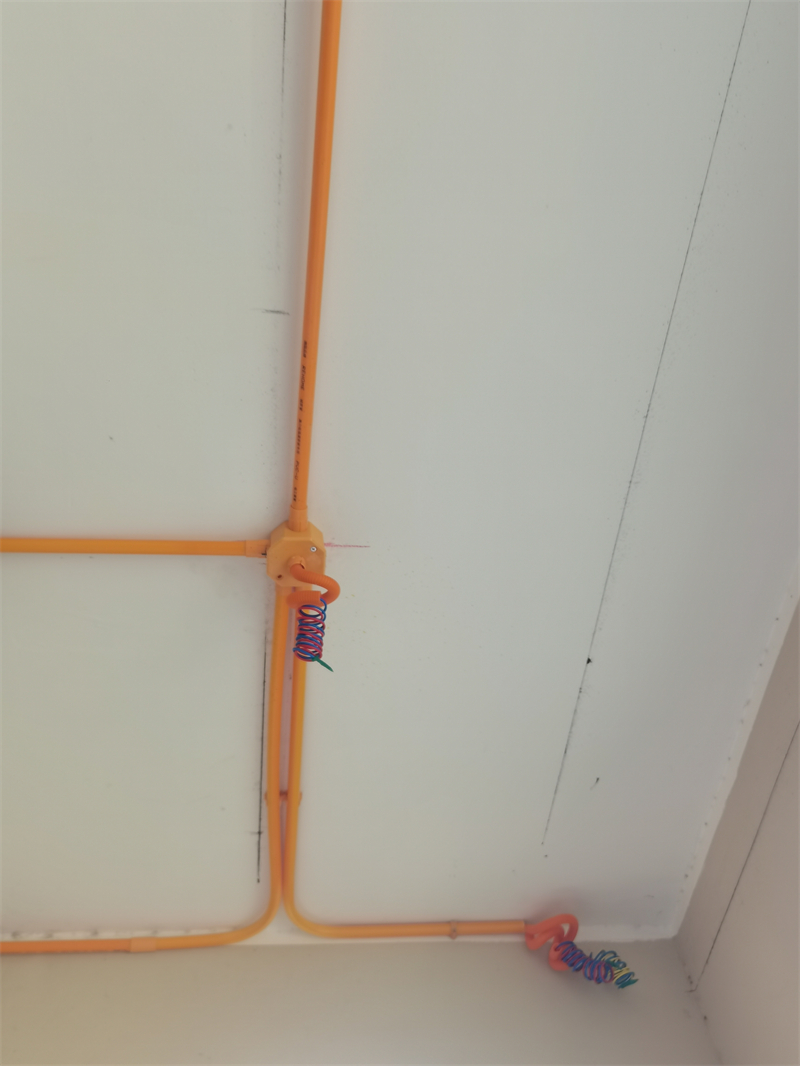

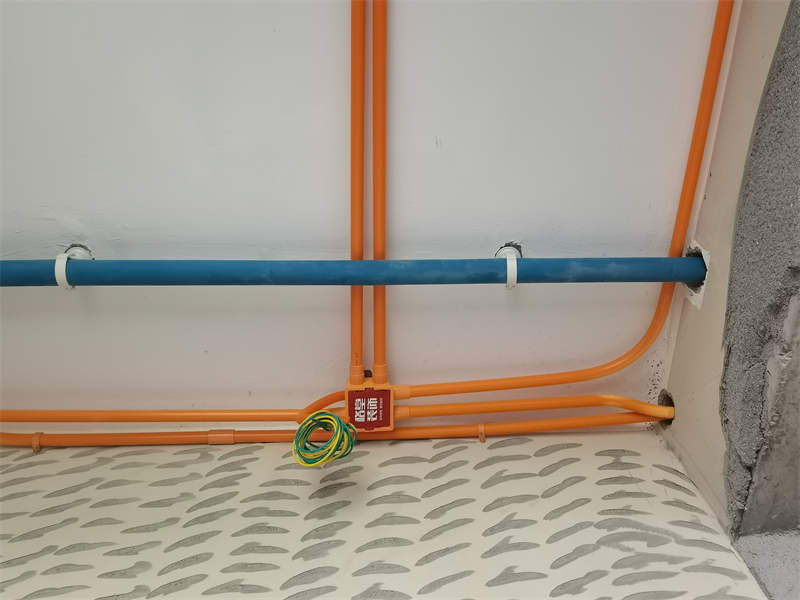

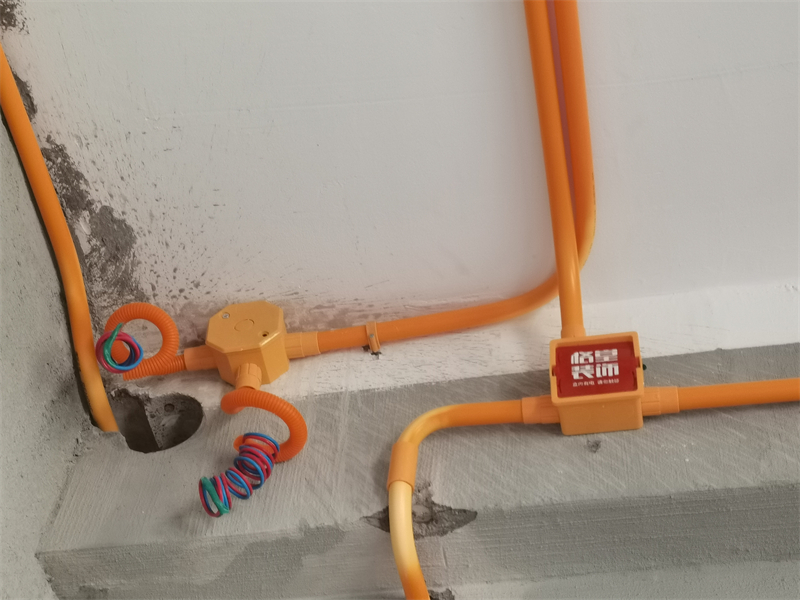

10.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2023-9-26 09:56:26

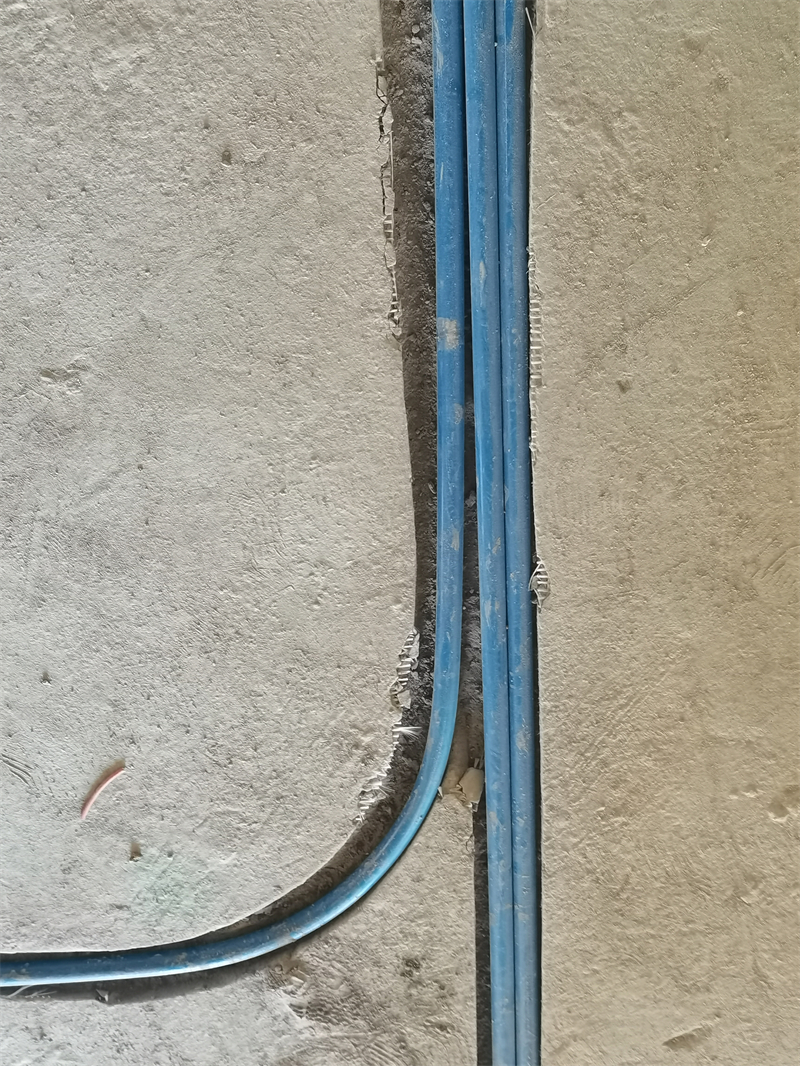

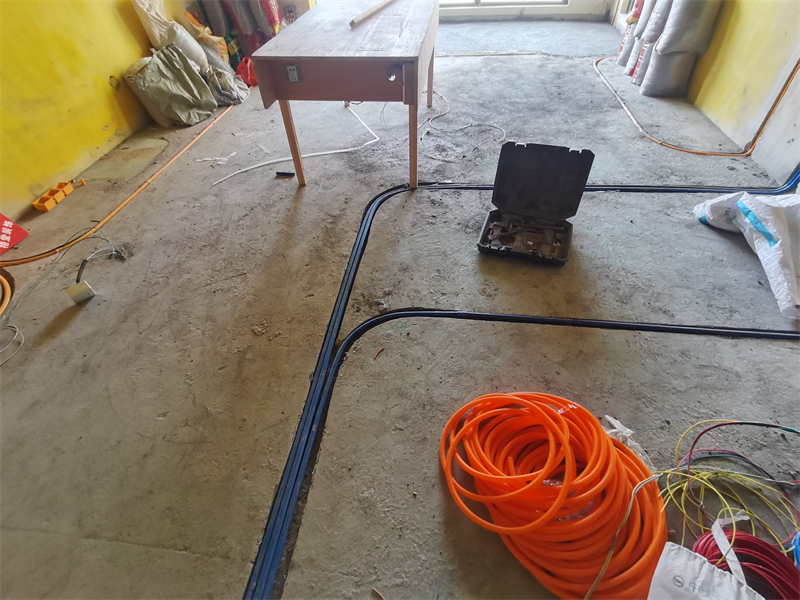

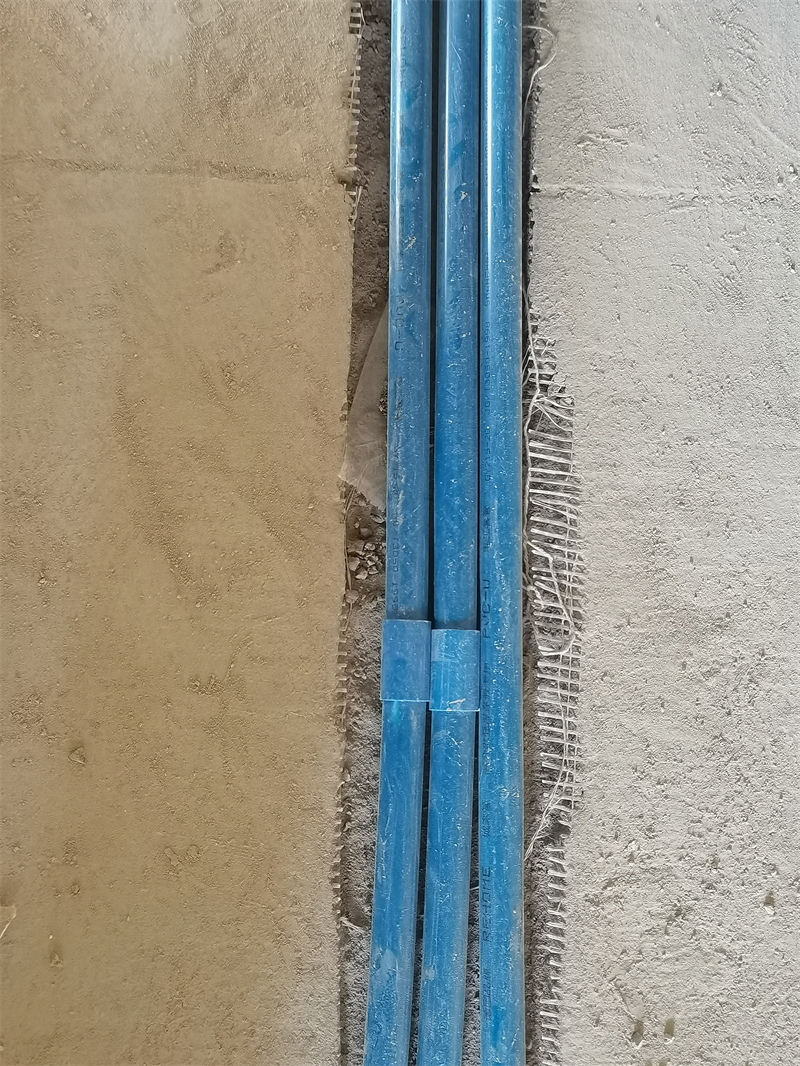

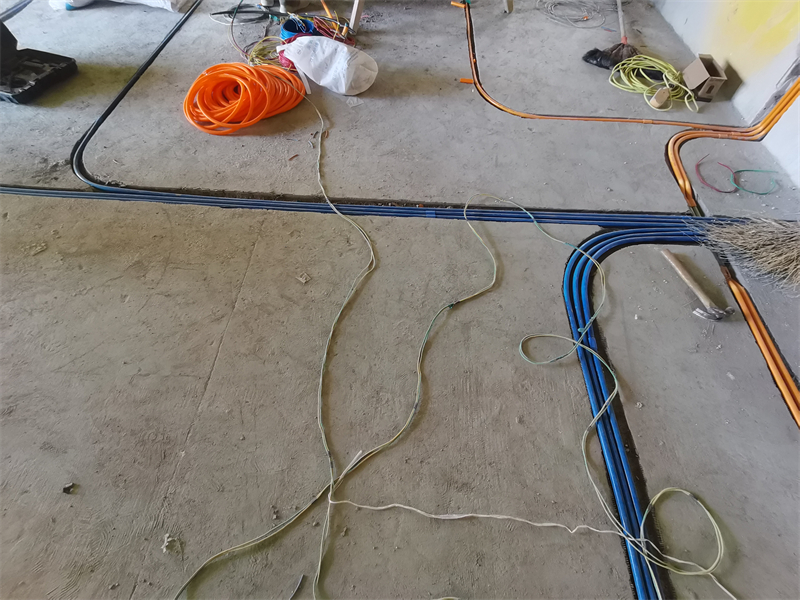

11、地面线管并排2根以上管卡顺钉，间隙均匀。

发表于 2023-9-26 09:58:20

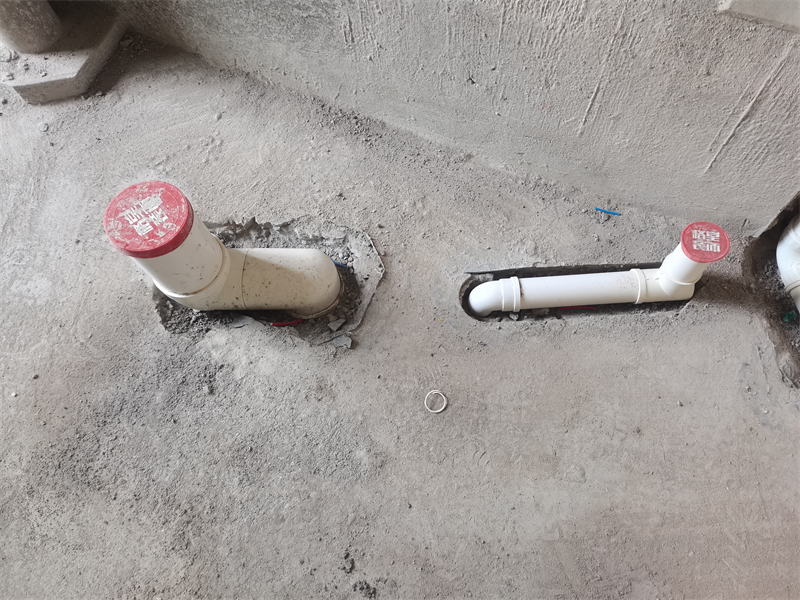

12、下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2023-9-26 09:59:40

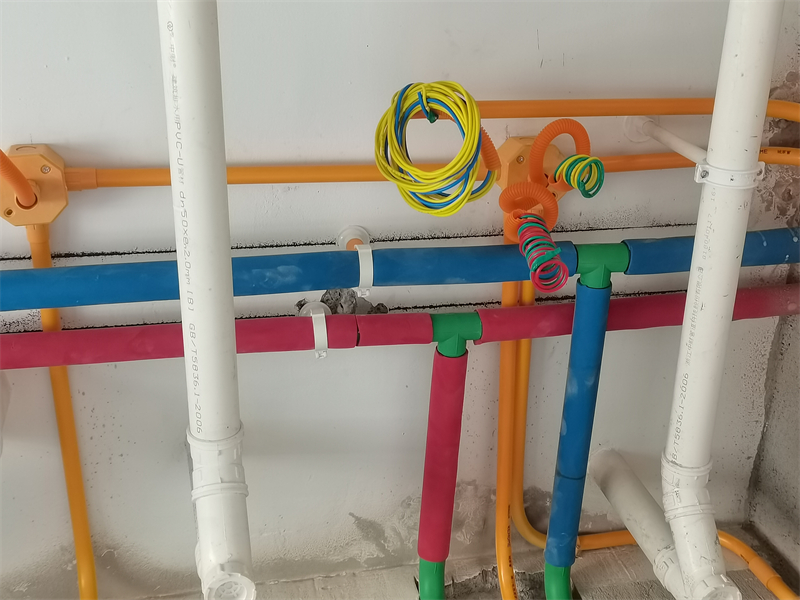

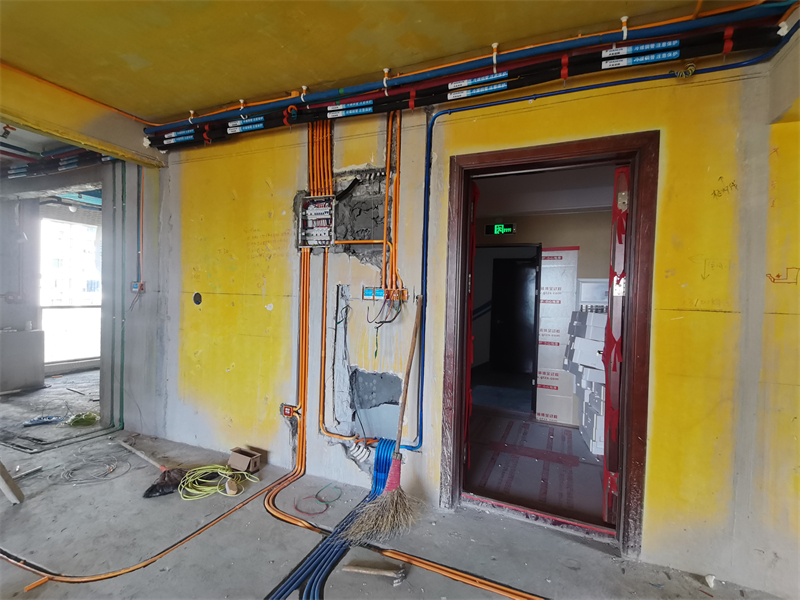

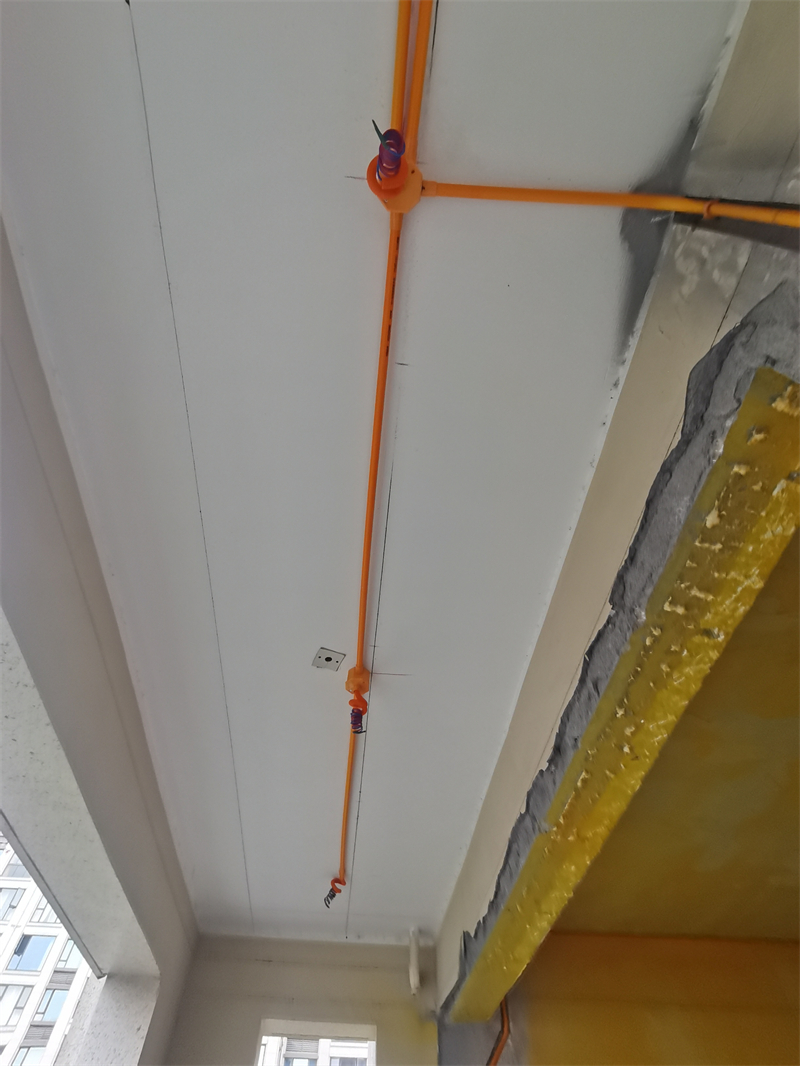

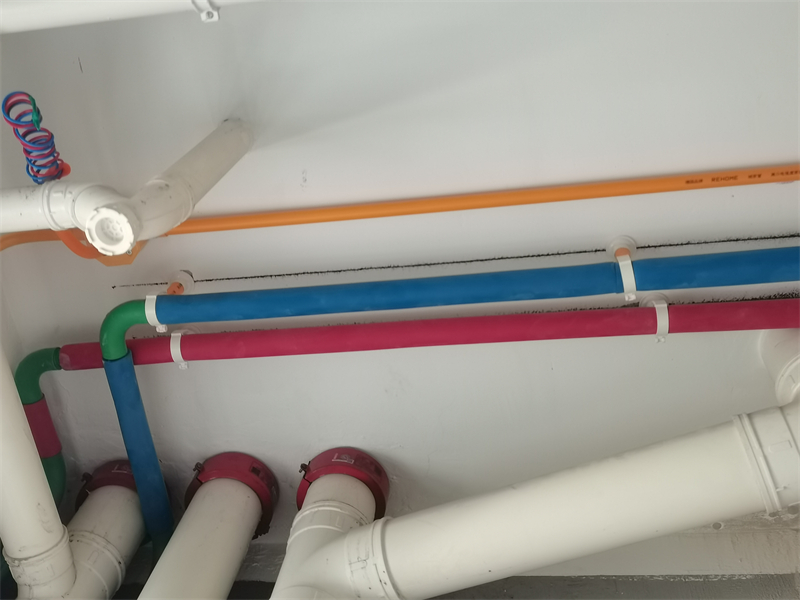

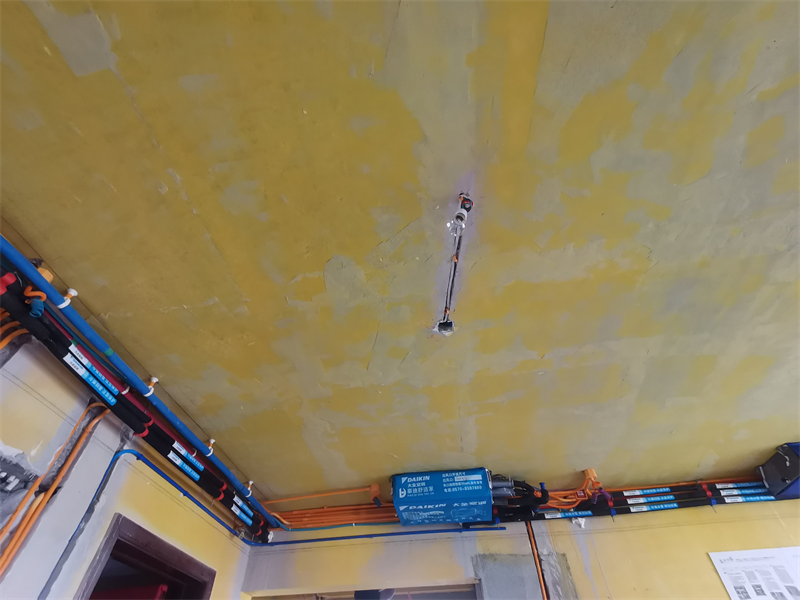

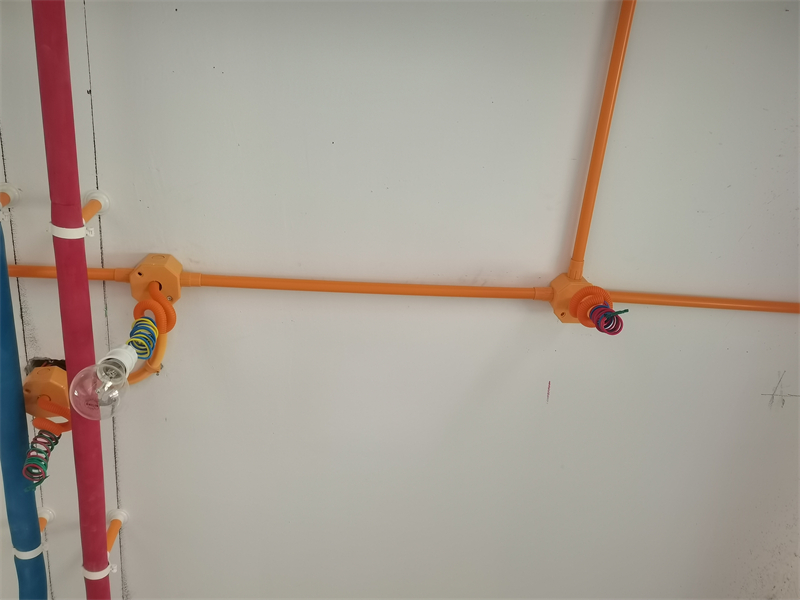

13.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

14. 水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

15. 厨房、卫生间水管走顶，采用下垂式安装。

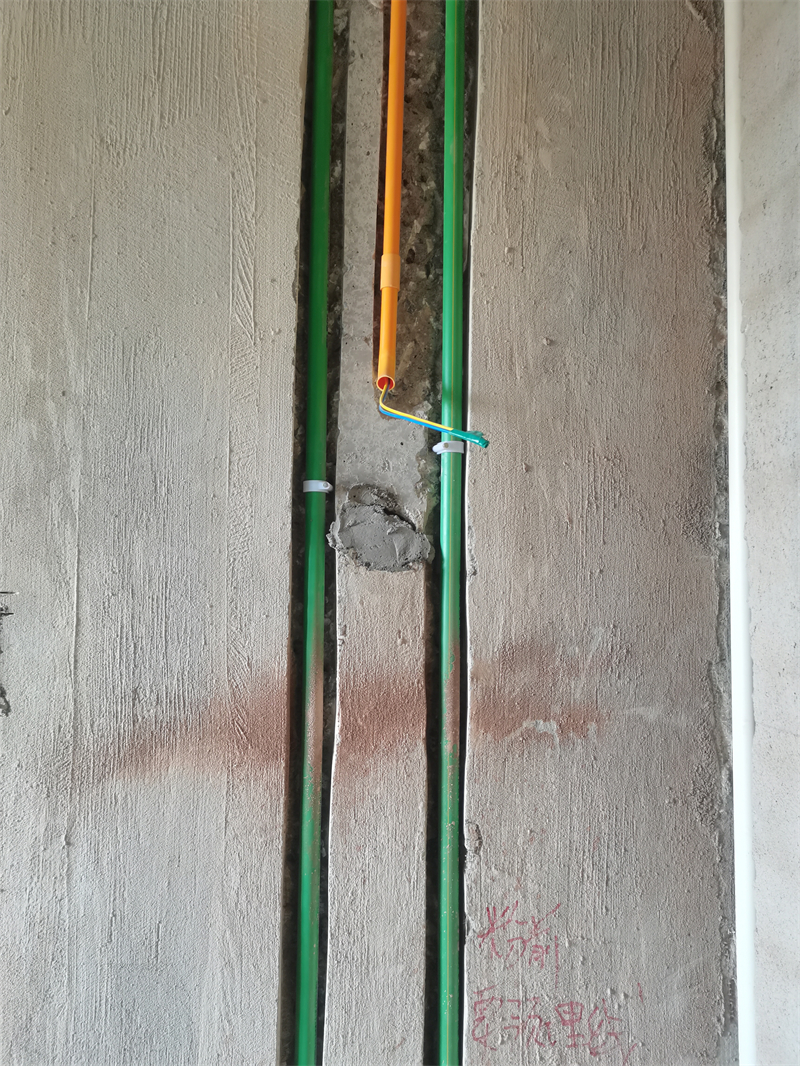

16. 冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2023-9-26 10:01:10

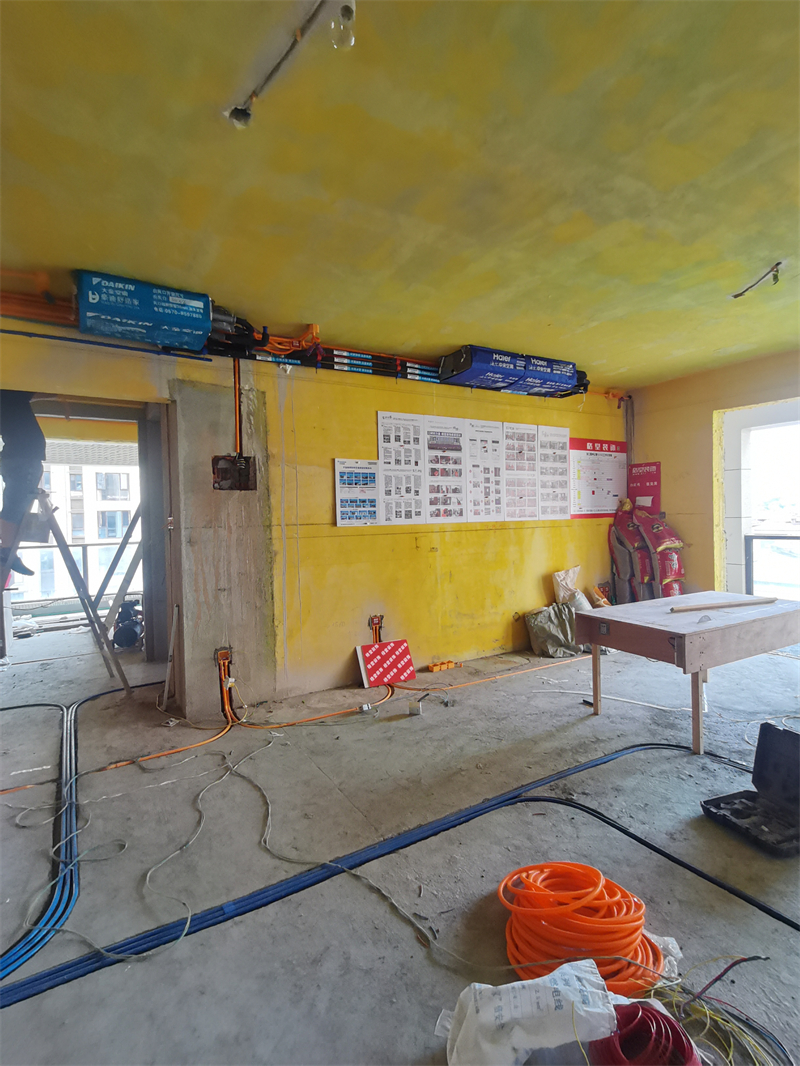

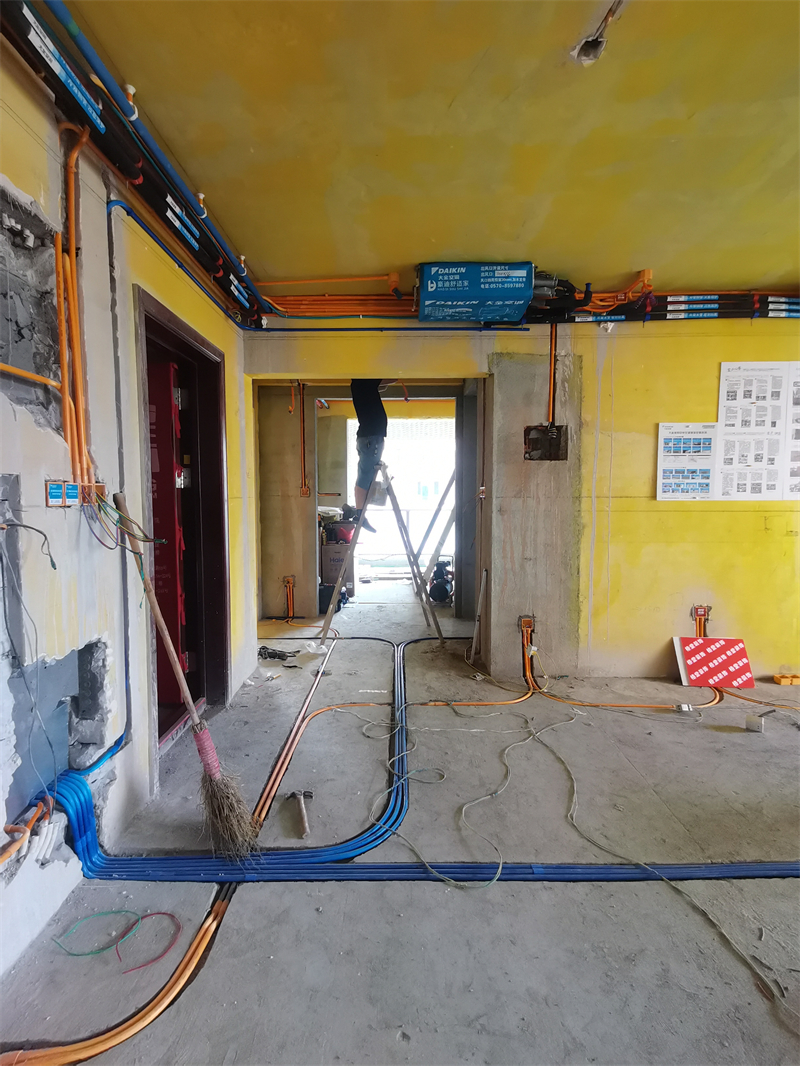

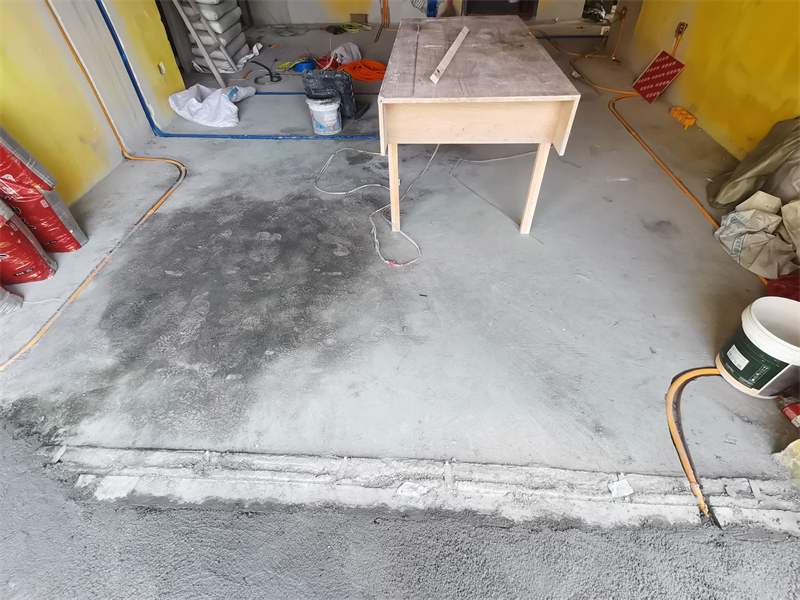

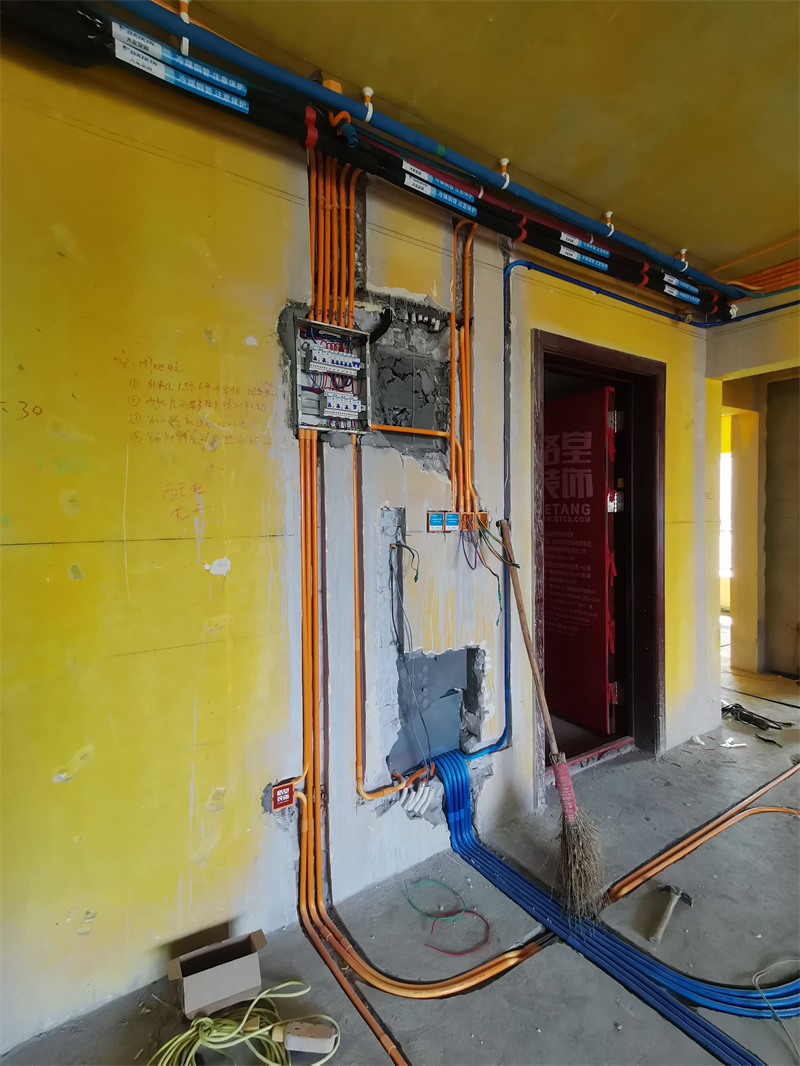

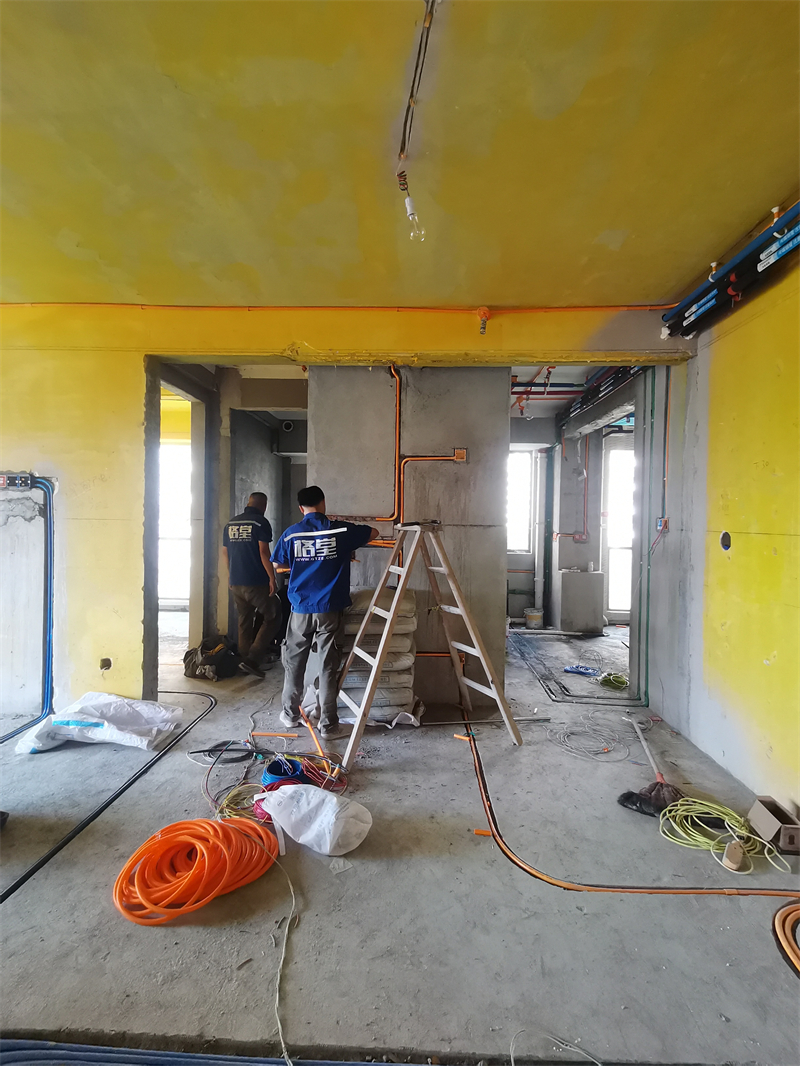

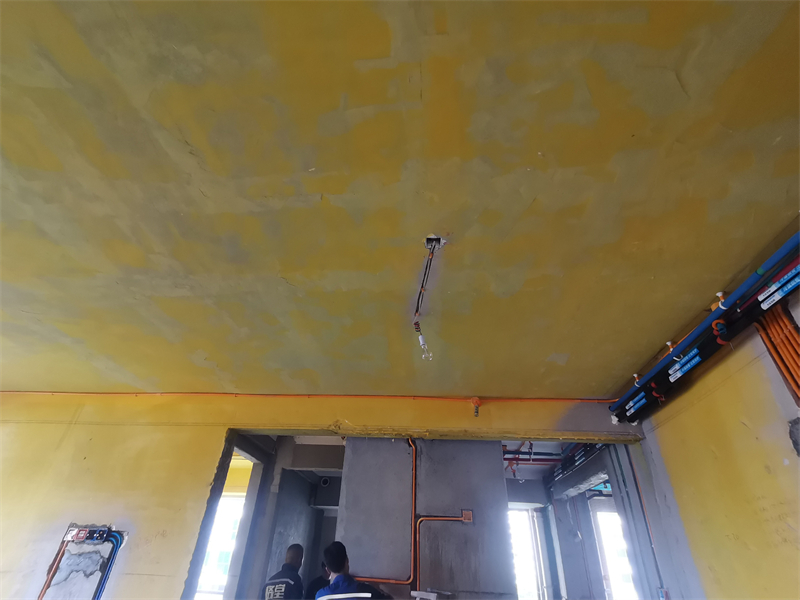

水电已基本结束餐厅水电中途

餐厅斜对角图

发表于 2023-9-26 10:02:09

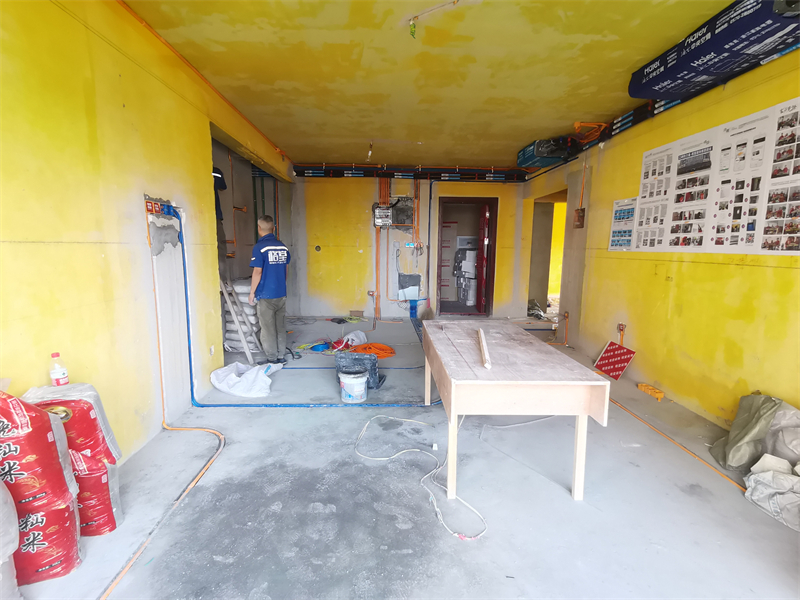

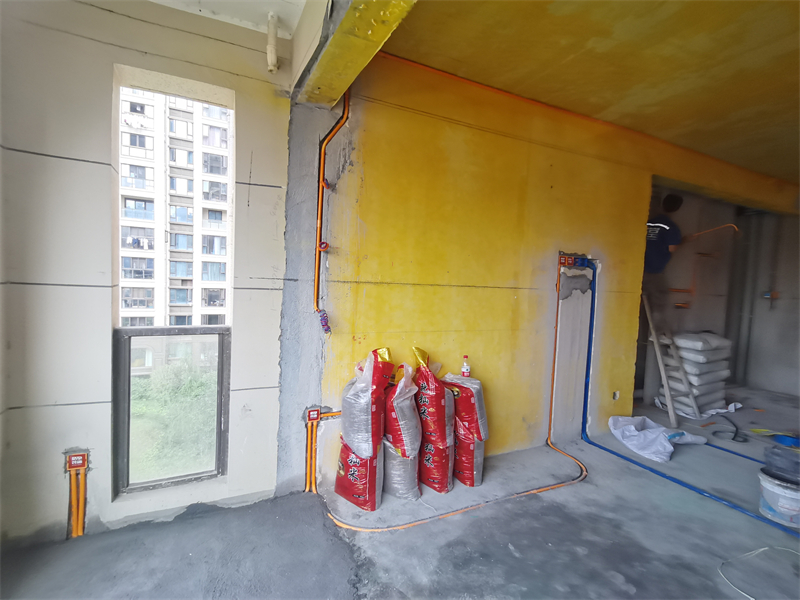

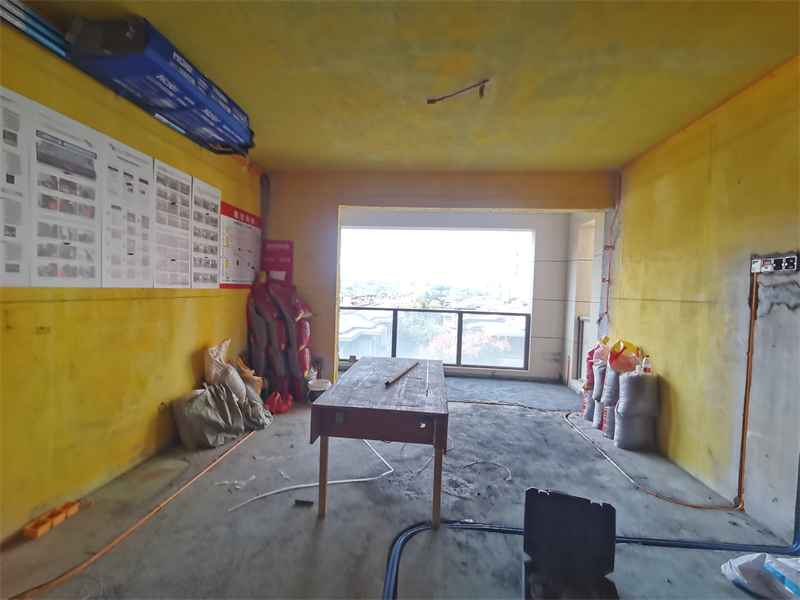

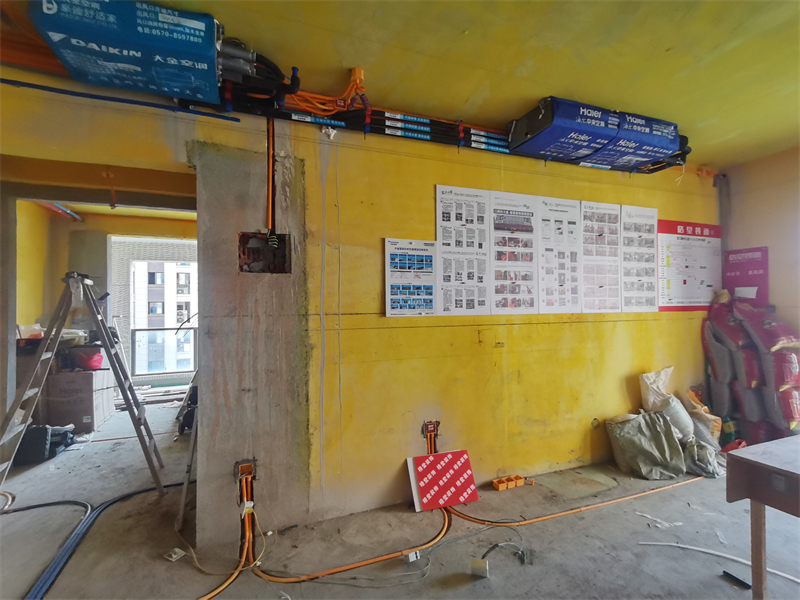

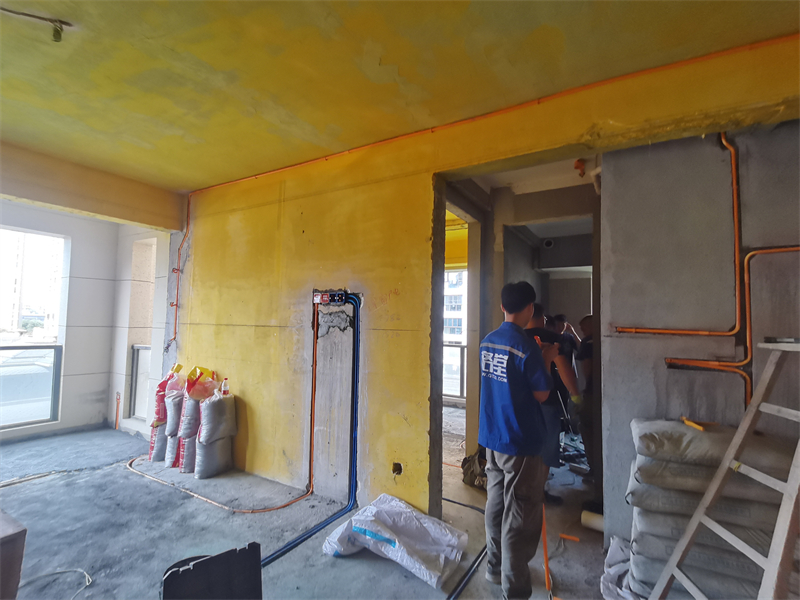

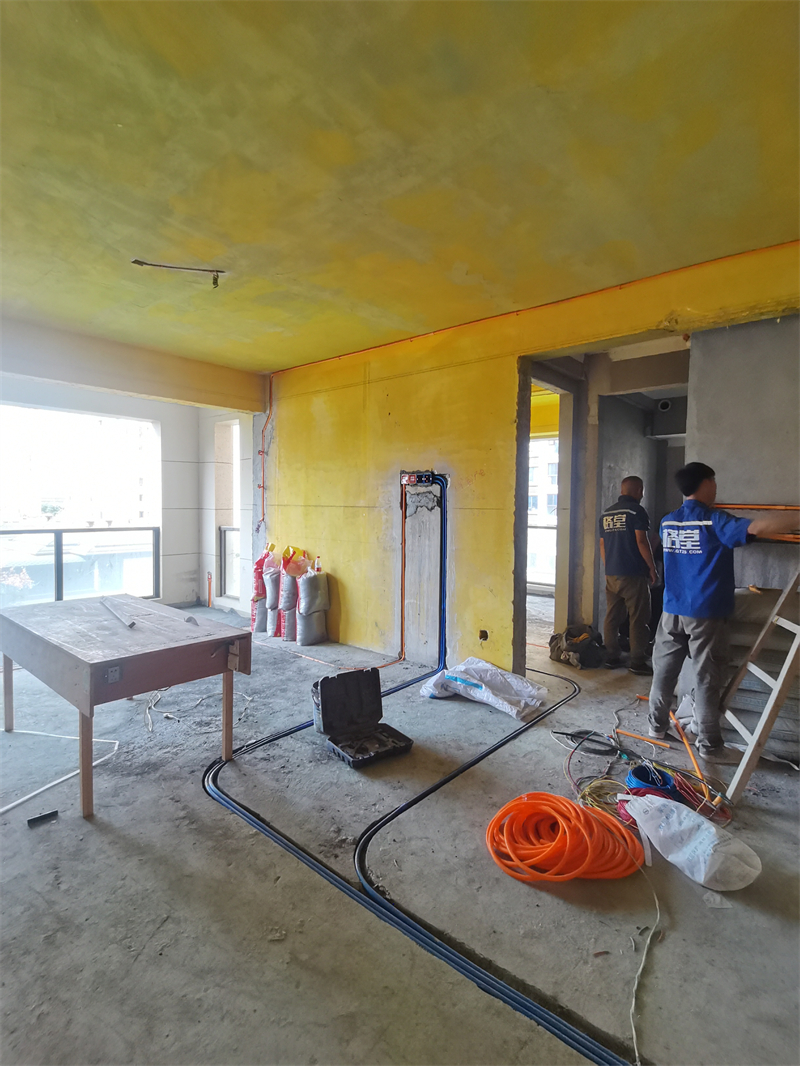

客厅水电中途

客厅斜对角图

发表于 2023-9-26 10:02:52

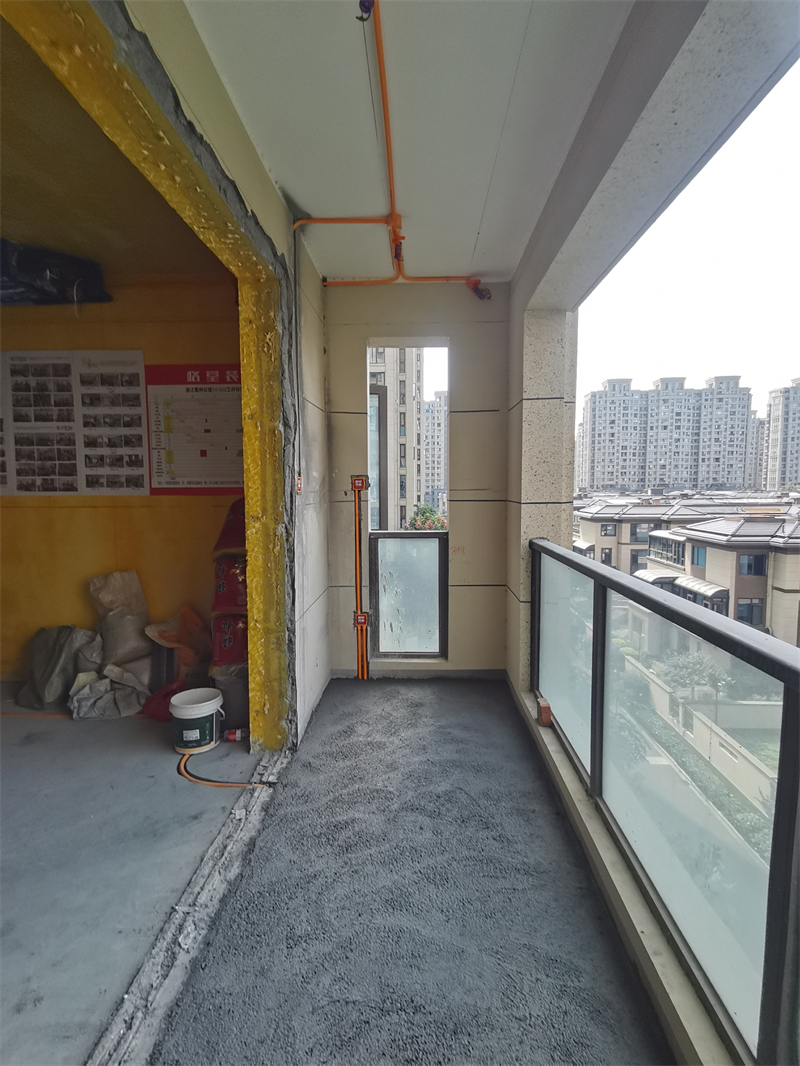

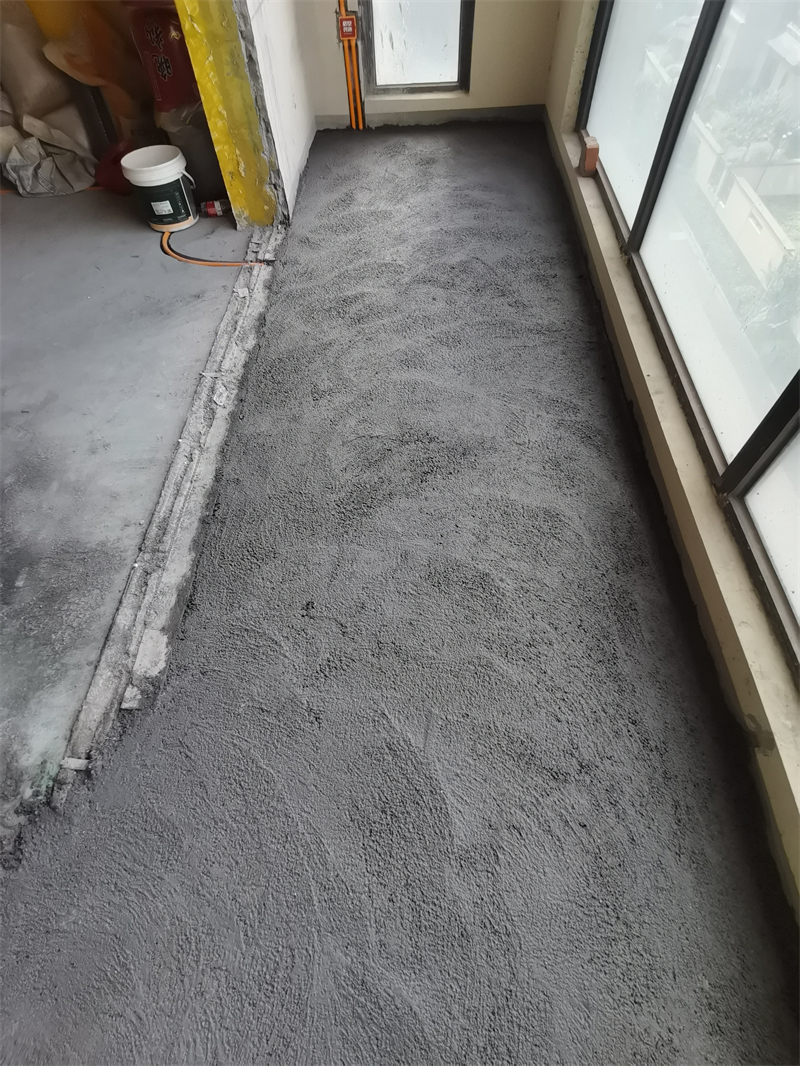

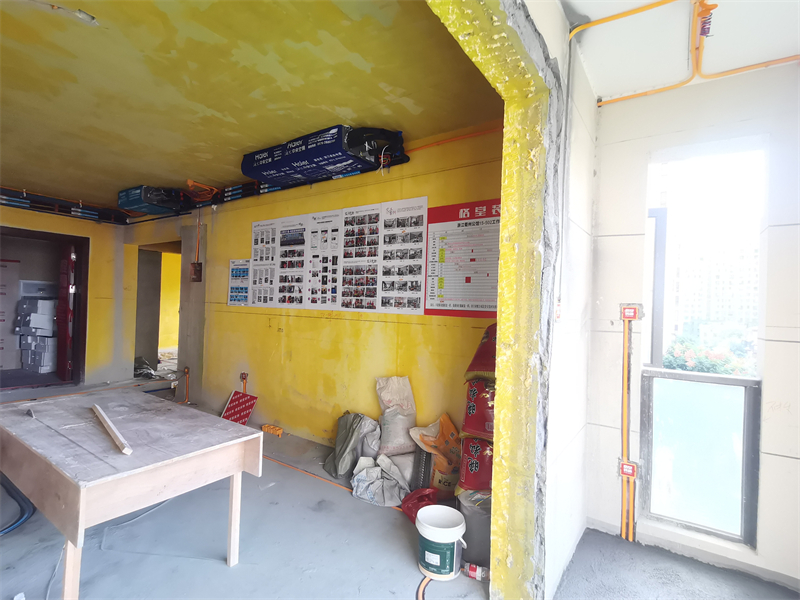

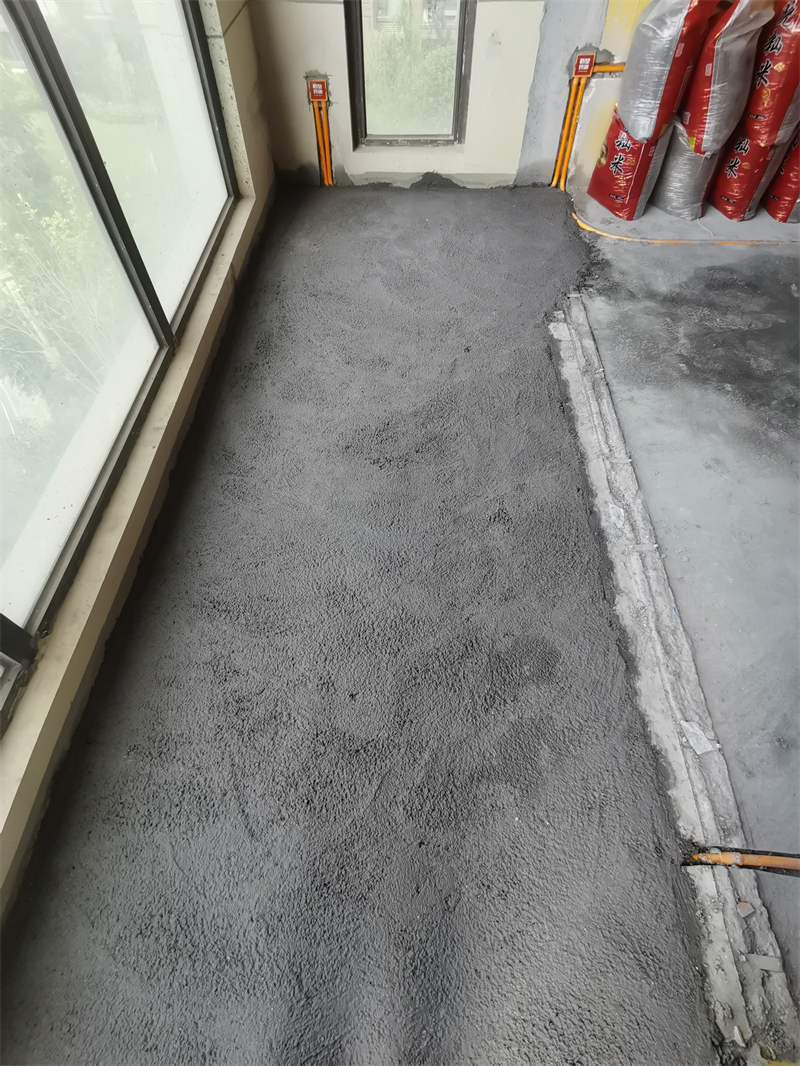

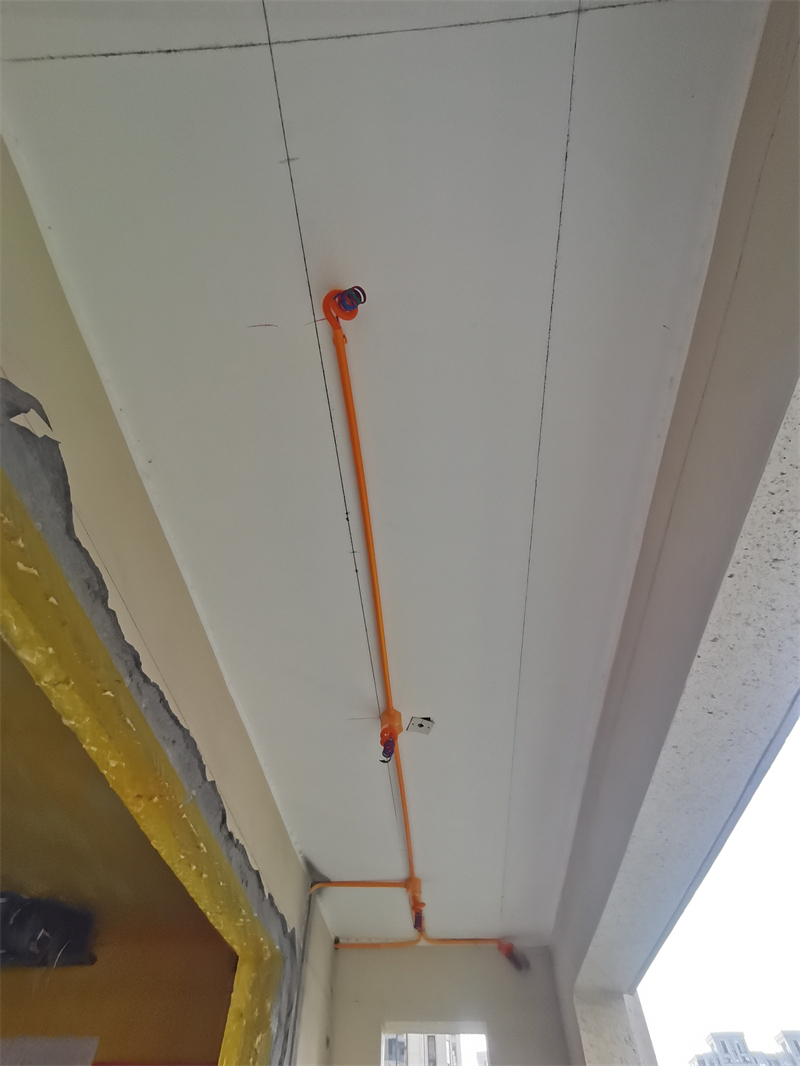

客厅阳台水电中途
