中山路100m2现代风格--简居

发表于 2023-6-21 11:15:27

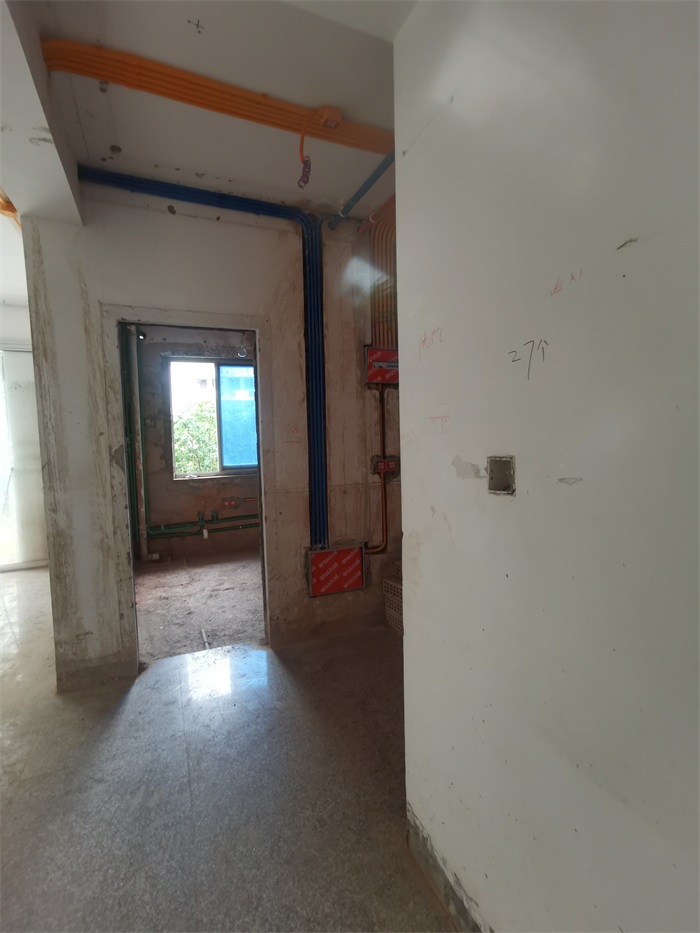

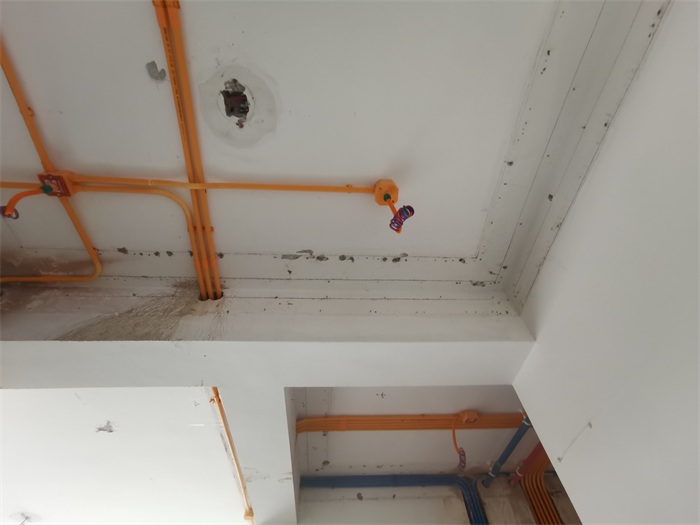

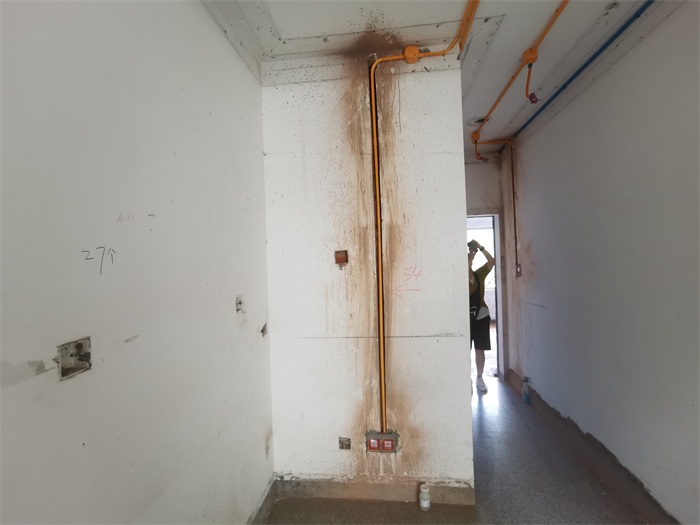

餐厅水电布局

发表于 2023-6-21 11:17:00

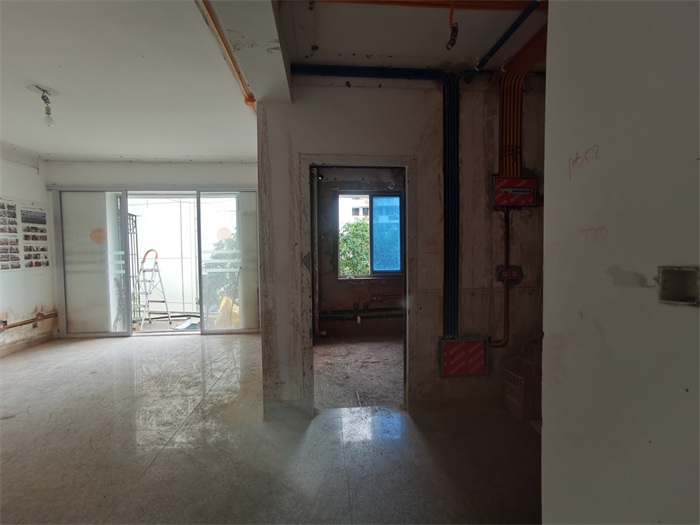

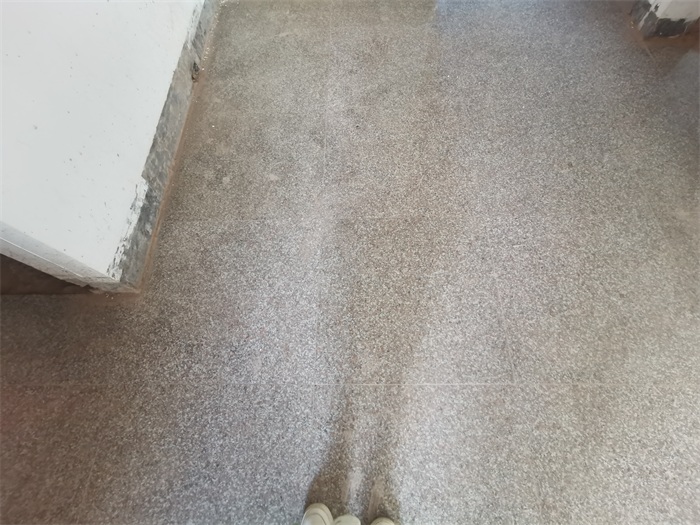

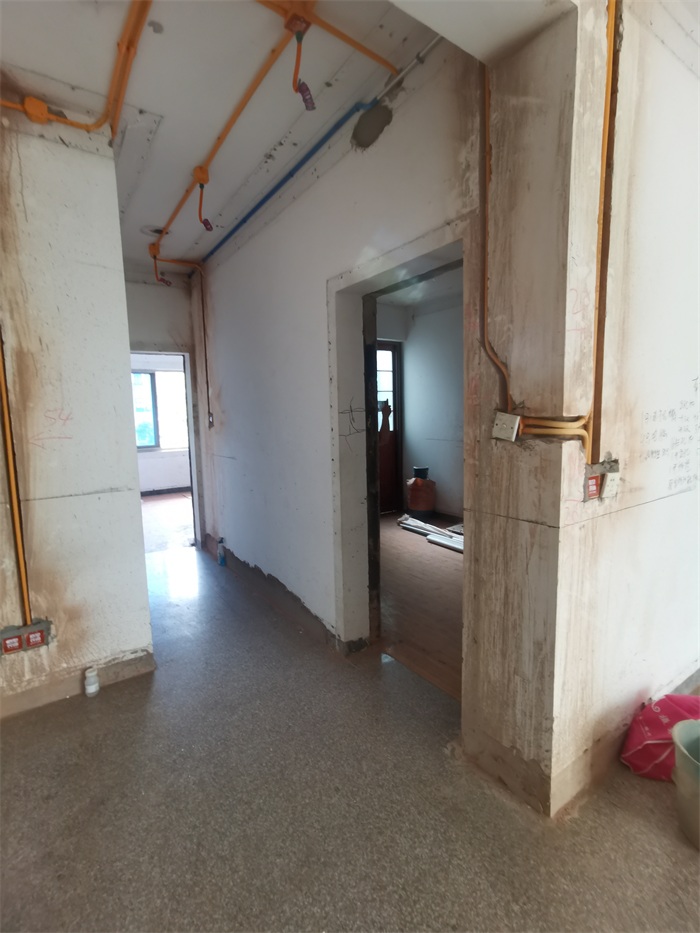

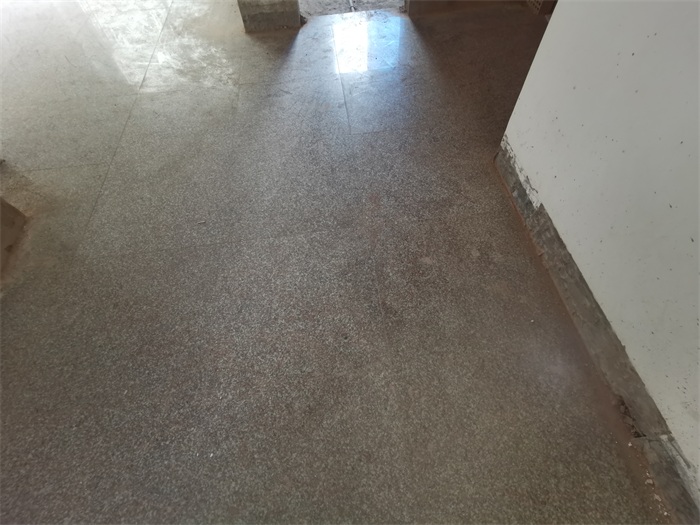

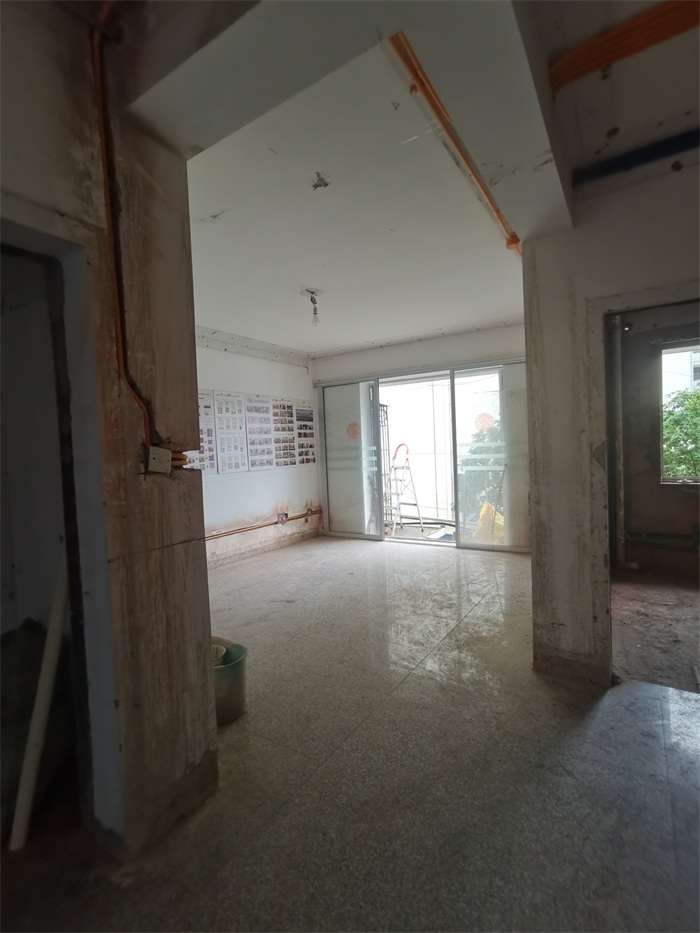

餐厅对角

发表于 2023-6-21 11:19:04

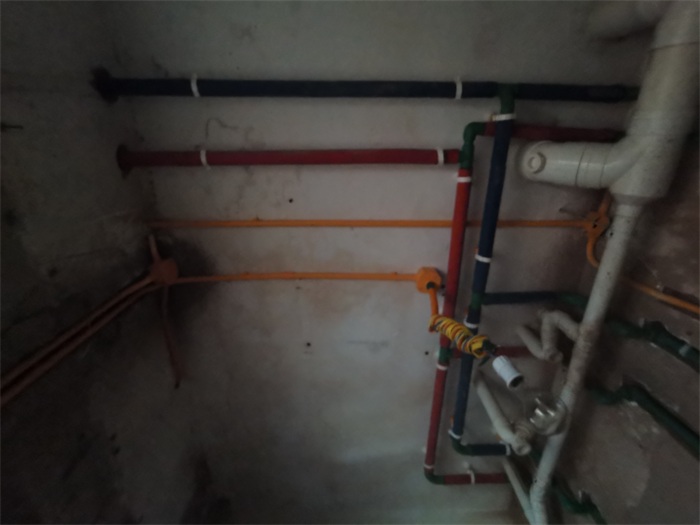

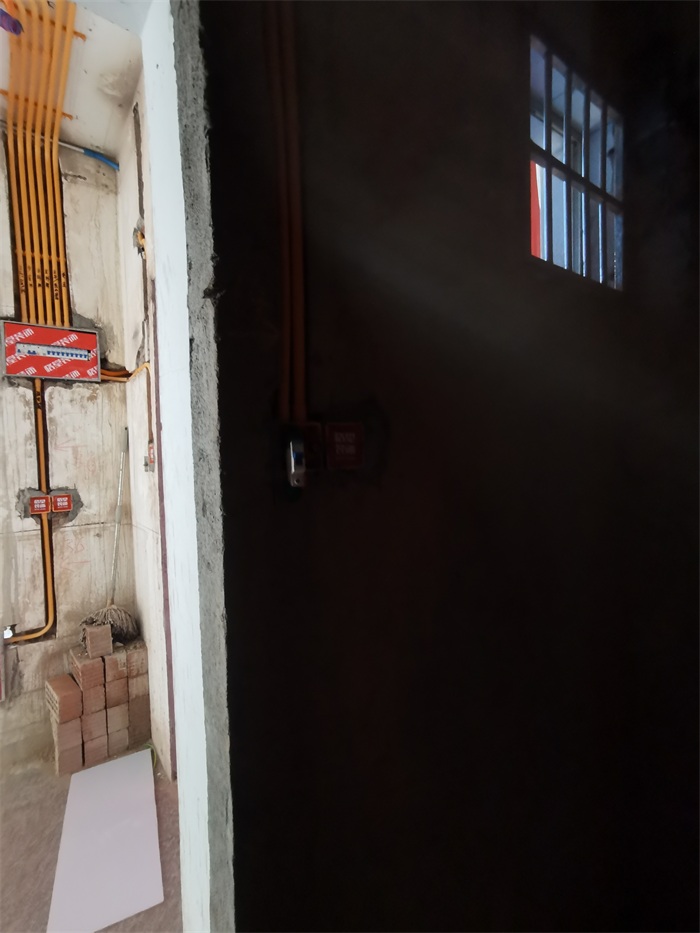

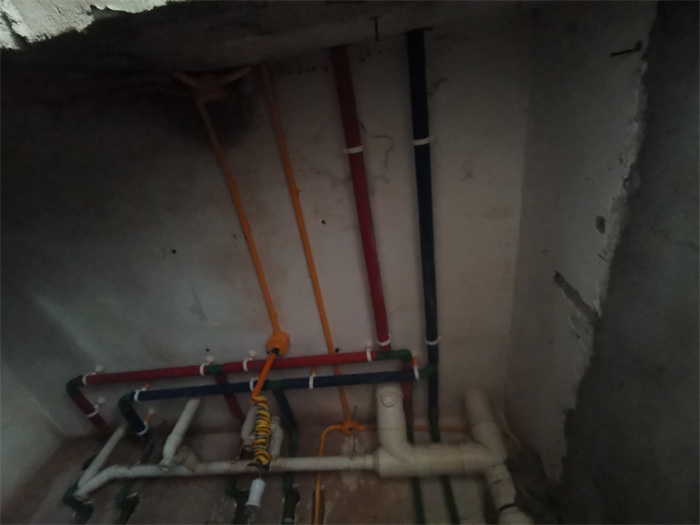

外卫水电布局

发表于 2023-6-21 11:20:14

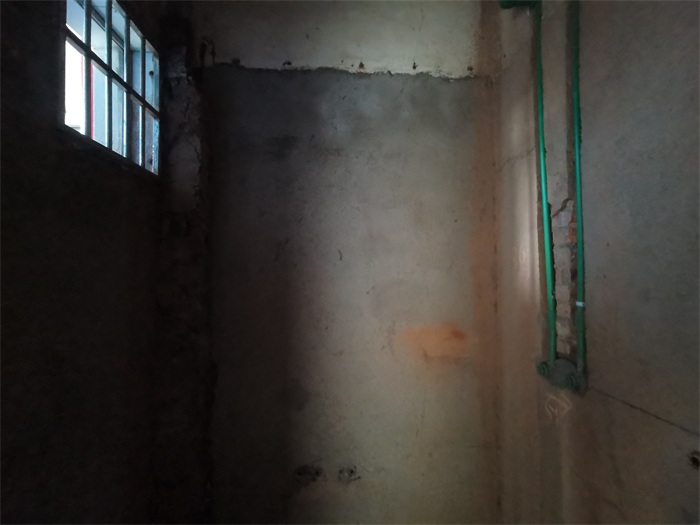

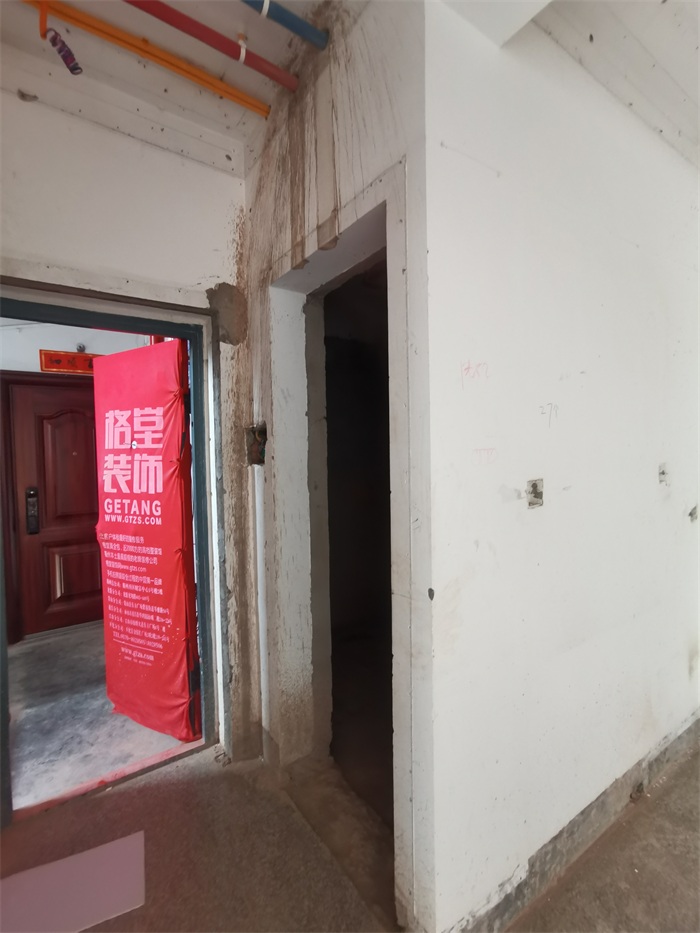

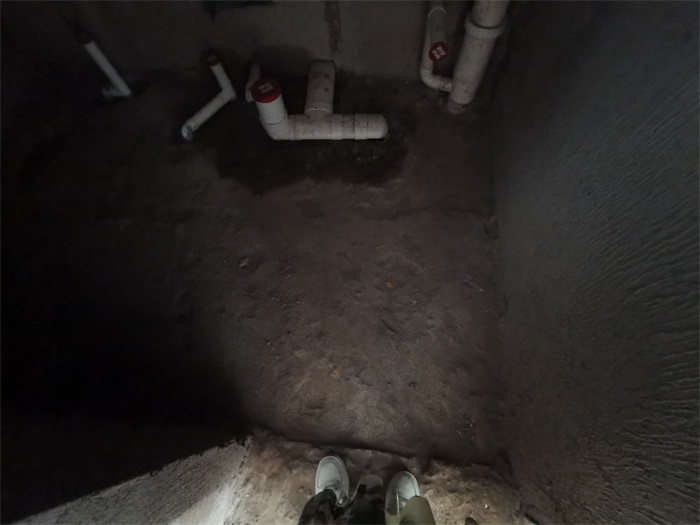

外卫对角

发表于 2023-6-21 11:53:19

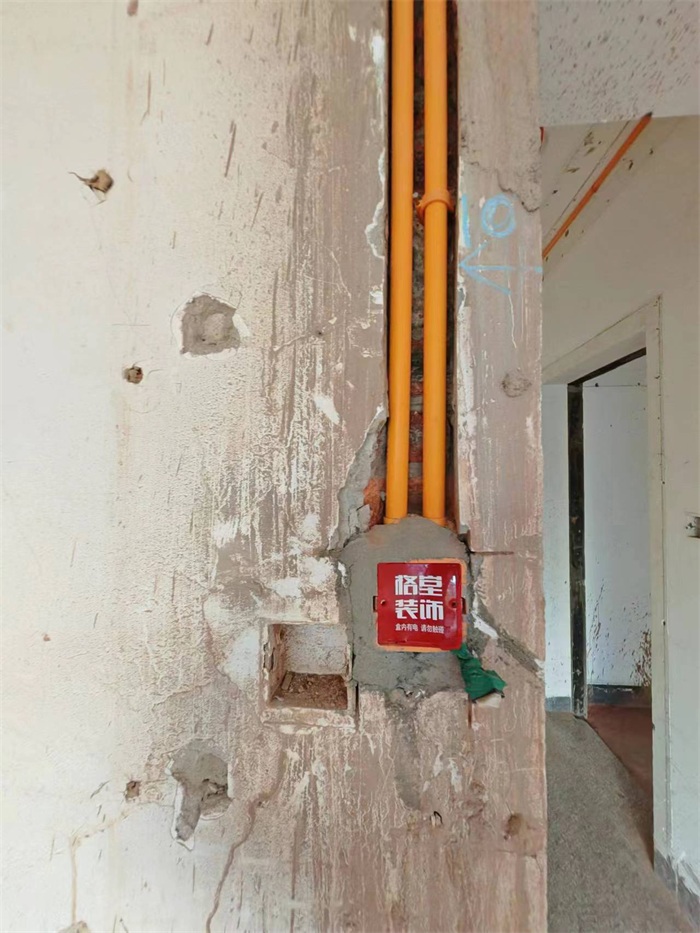

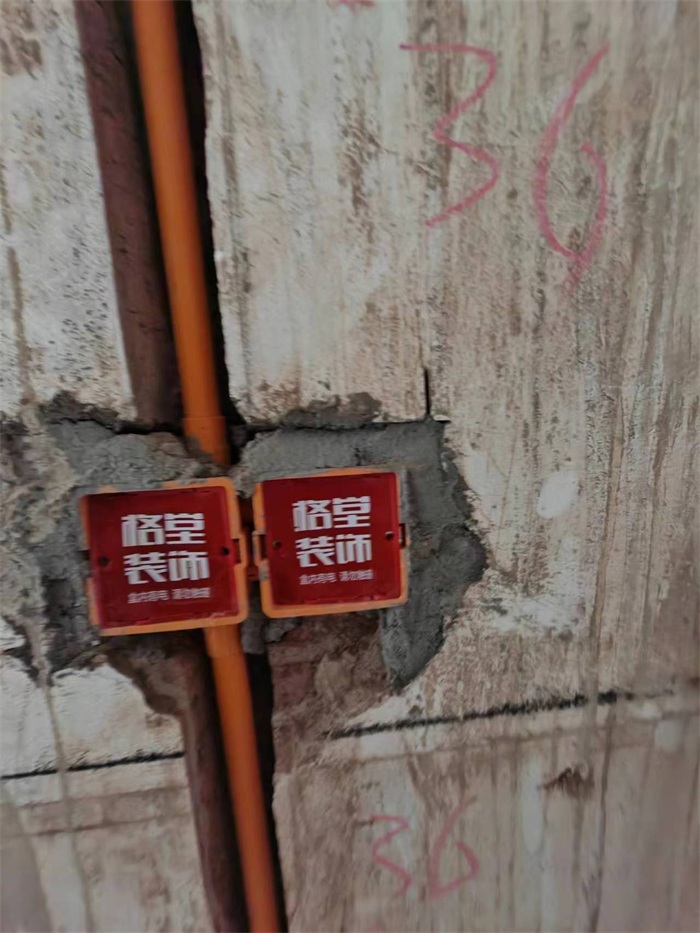

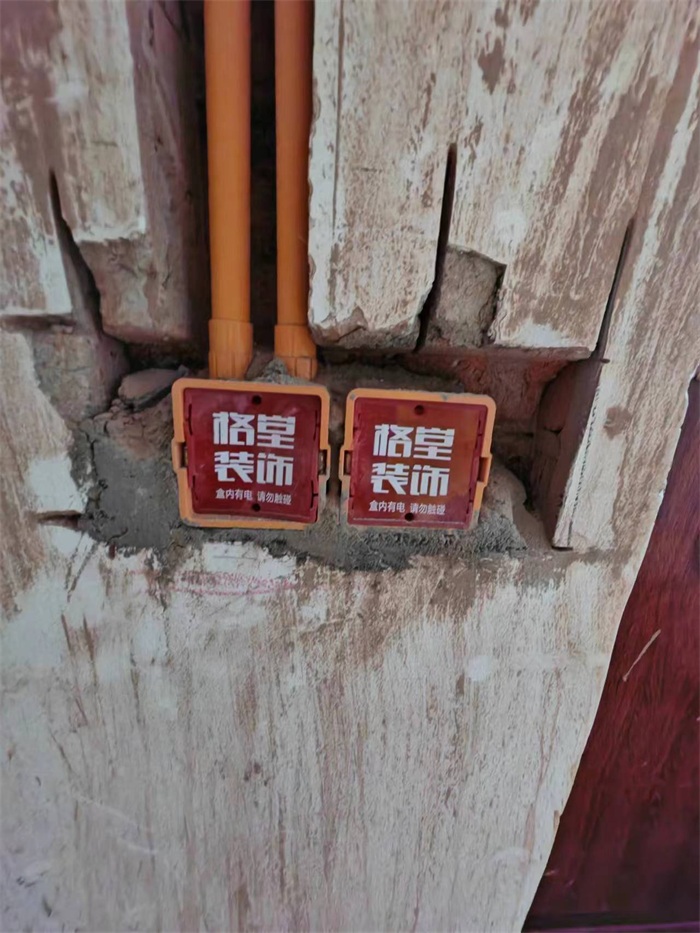

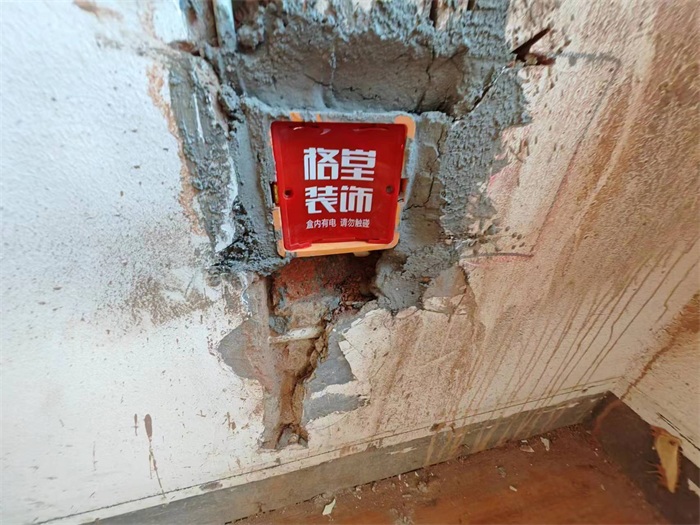

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2023-6-21 11:55:02

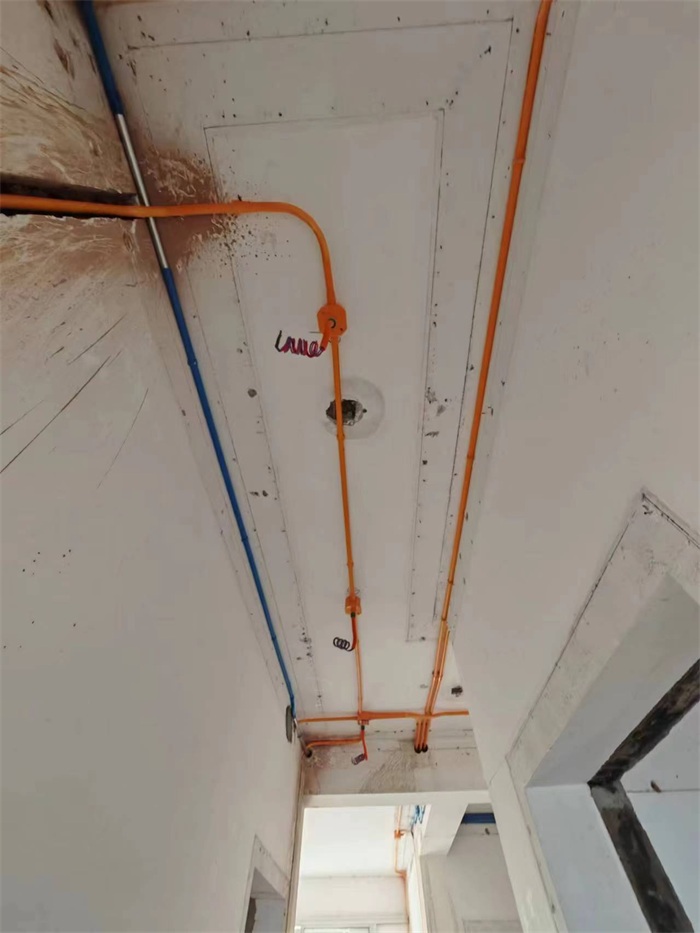

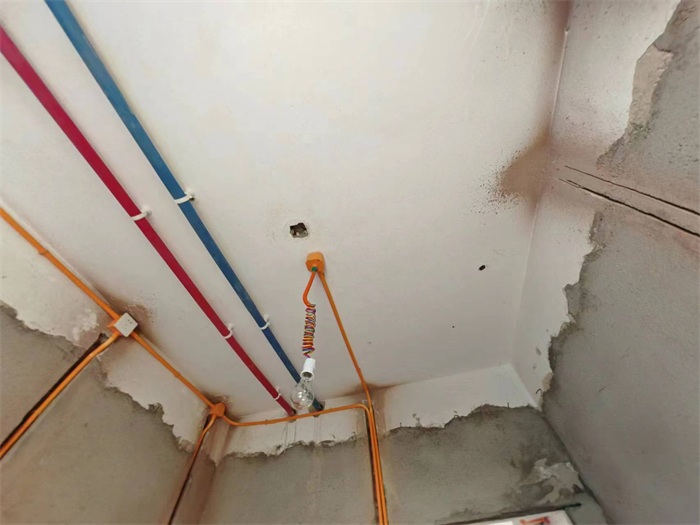

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

发表于 2023-6-21 11:59:01

本帖最后由格堂红叶于 2023-6-21 12:03 编辑

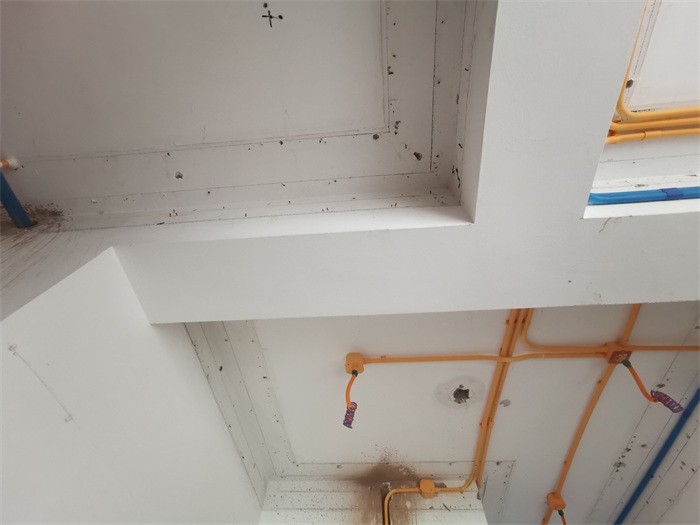

筒灯电线用波纹管保护

发表于 2023-6-21 12:05:07

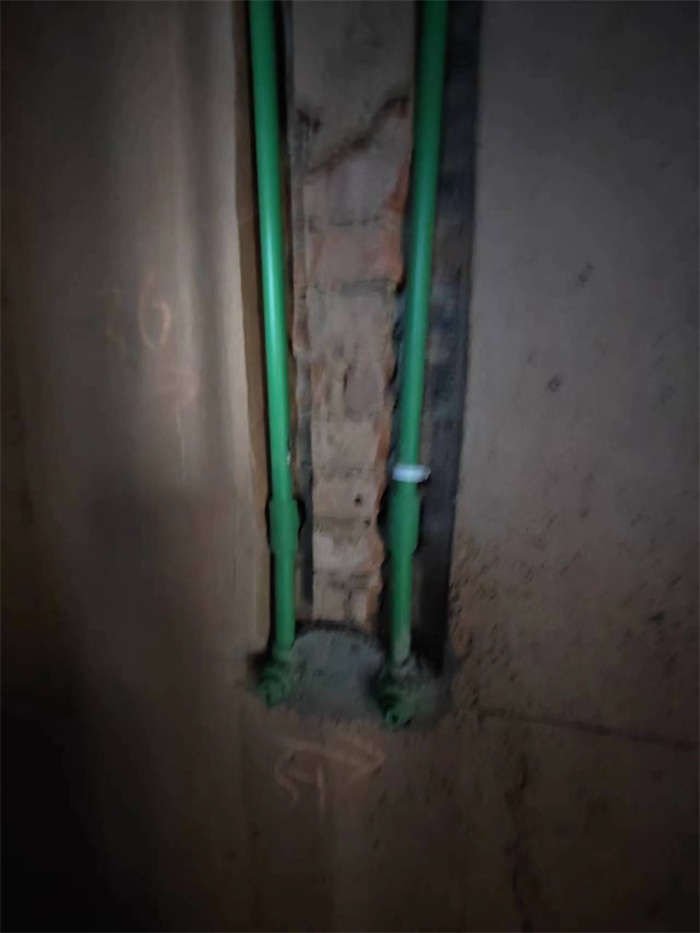

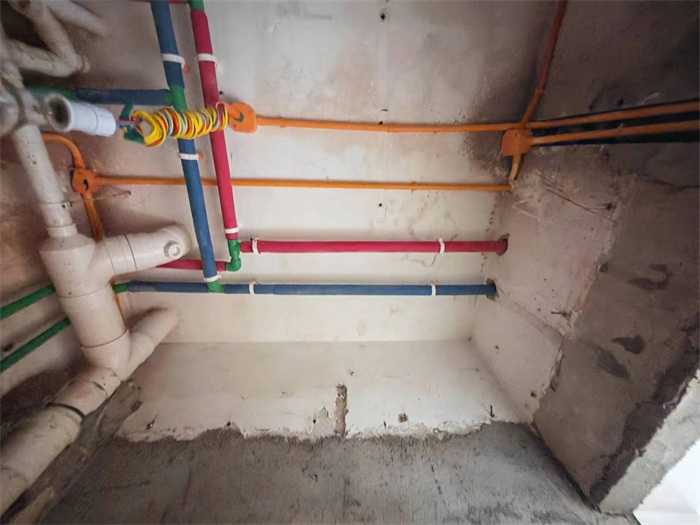

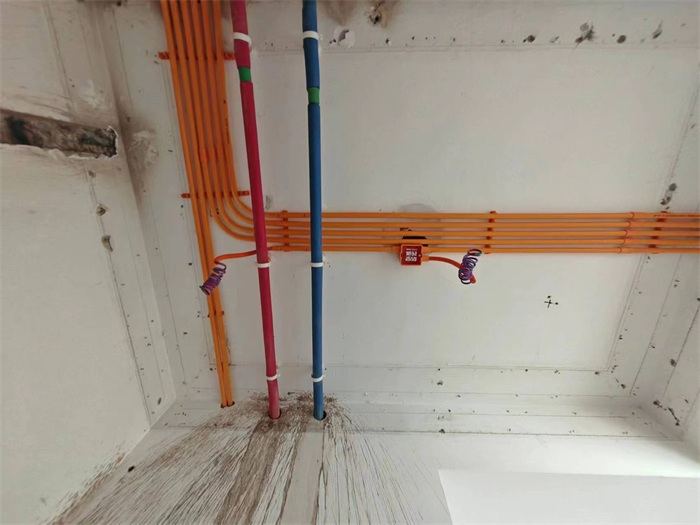

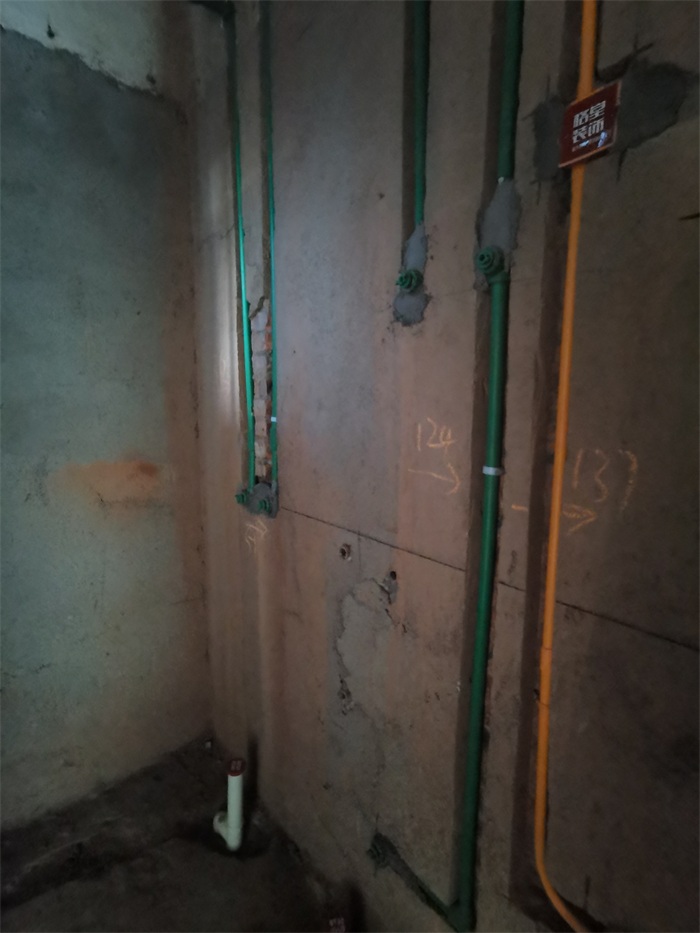

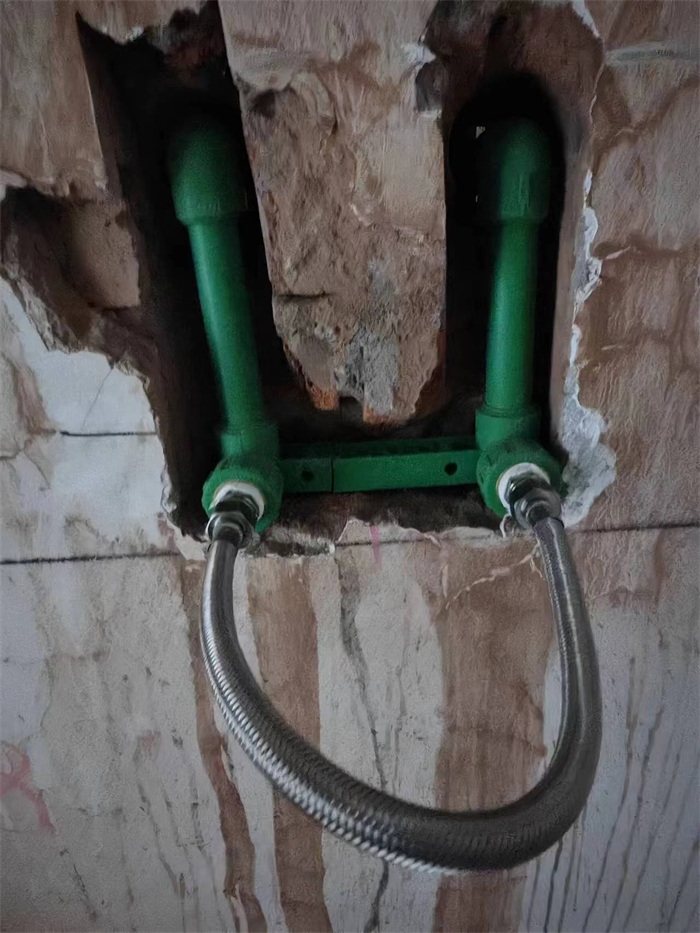

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2023-6-21 12:07:33

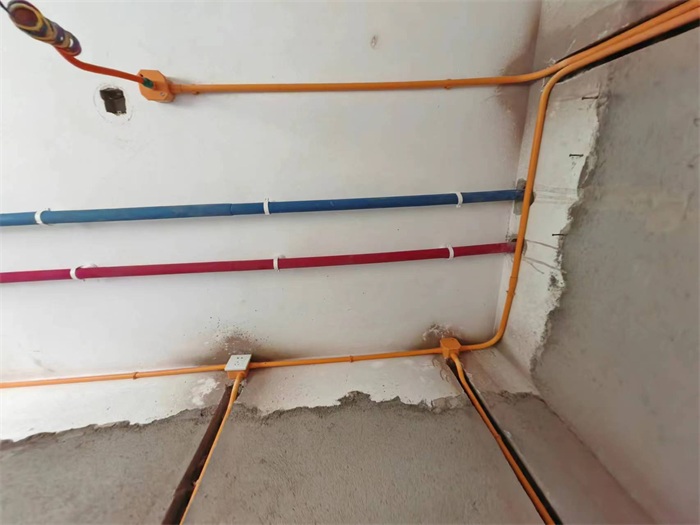

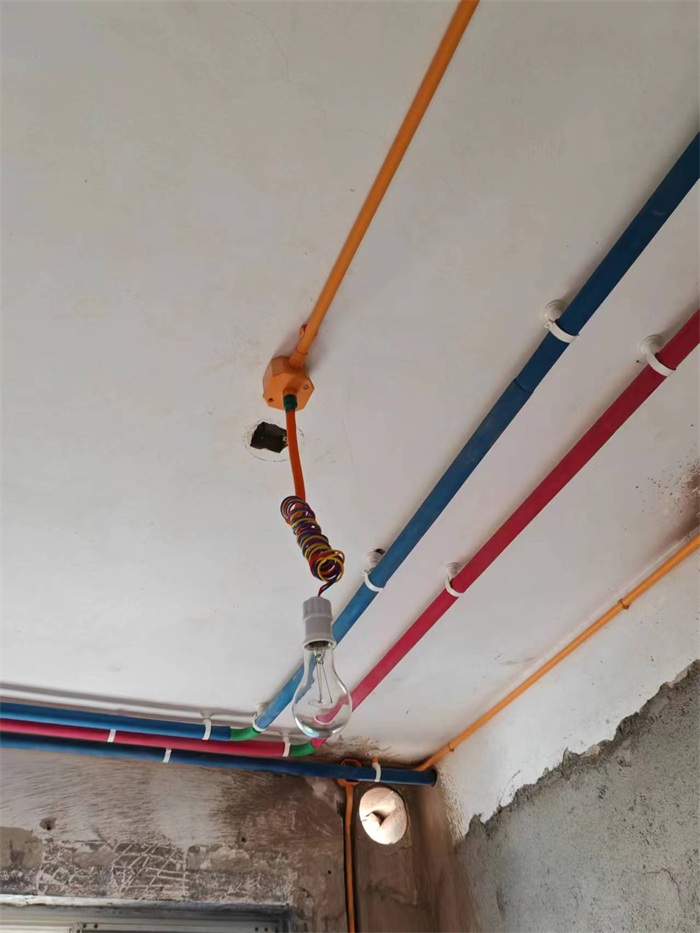

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响

发表于 2023-6-21 12:10:13

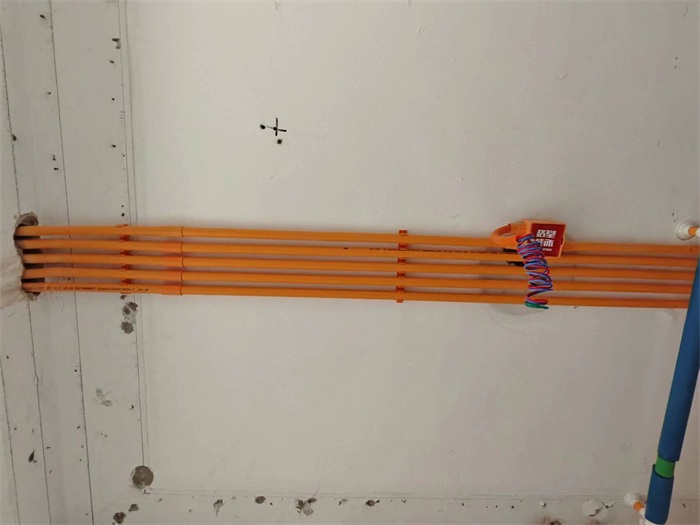

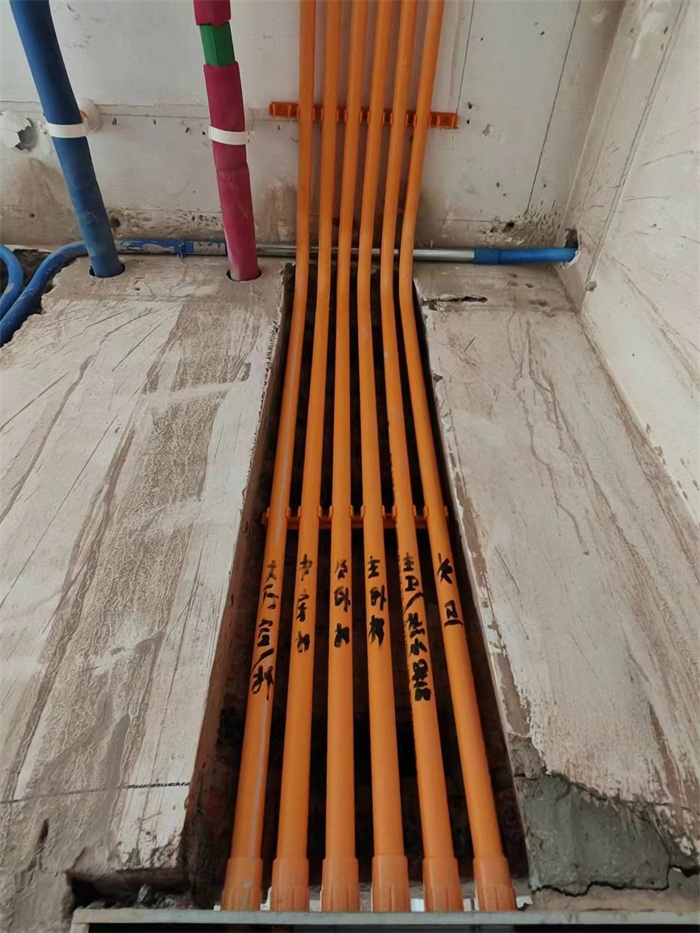

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。
