衢州公馆19-2# 98㎡中古----奶油小法式的浪漫

发表于 2023-6-28 15:57:43

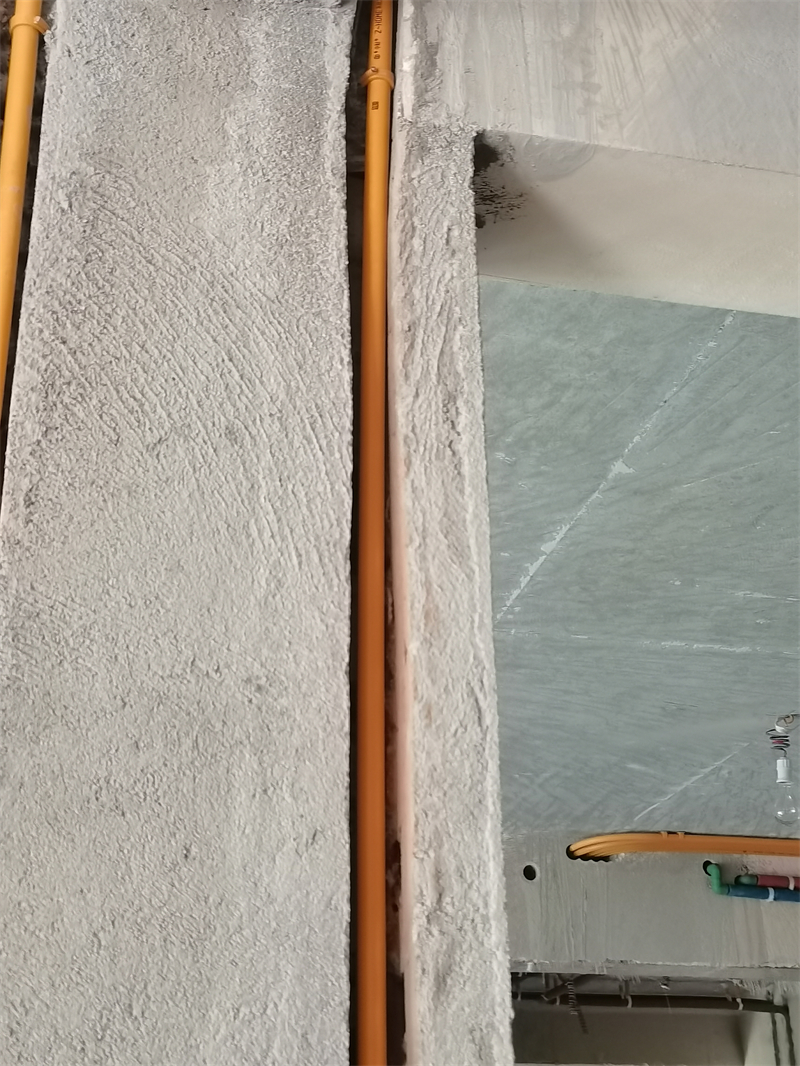

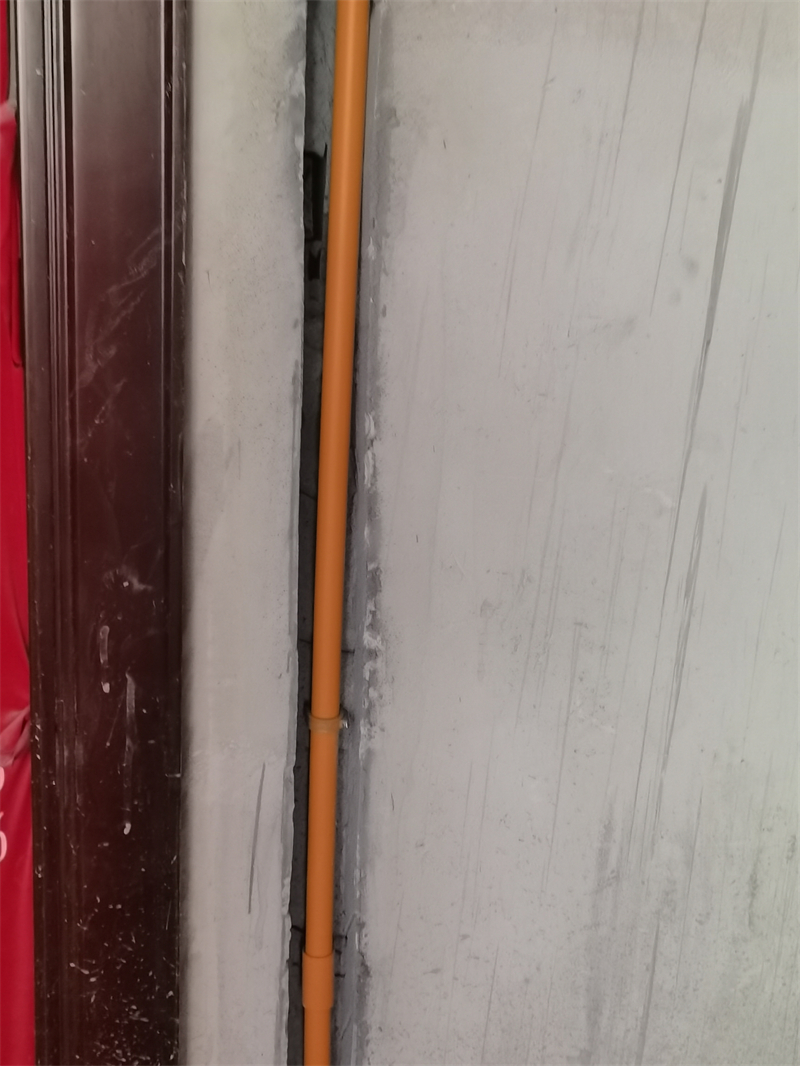

7、墙角禁止走管，距墙30公分以上。

发表于 2023-6-28 15:59:51

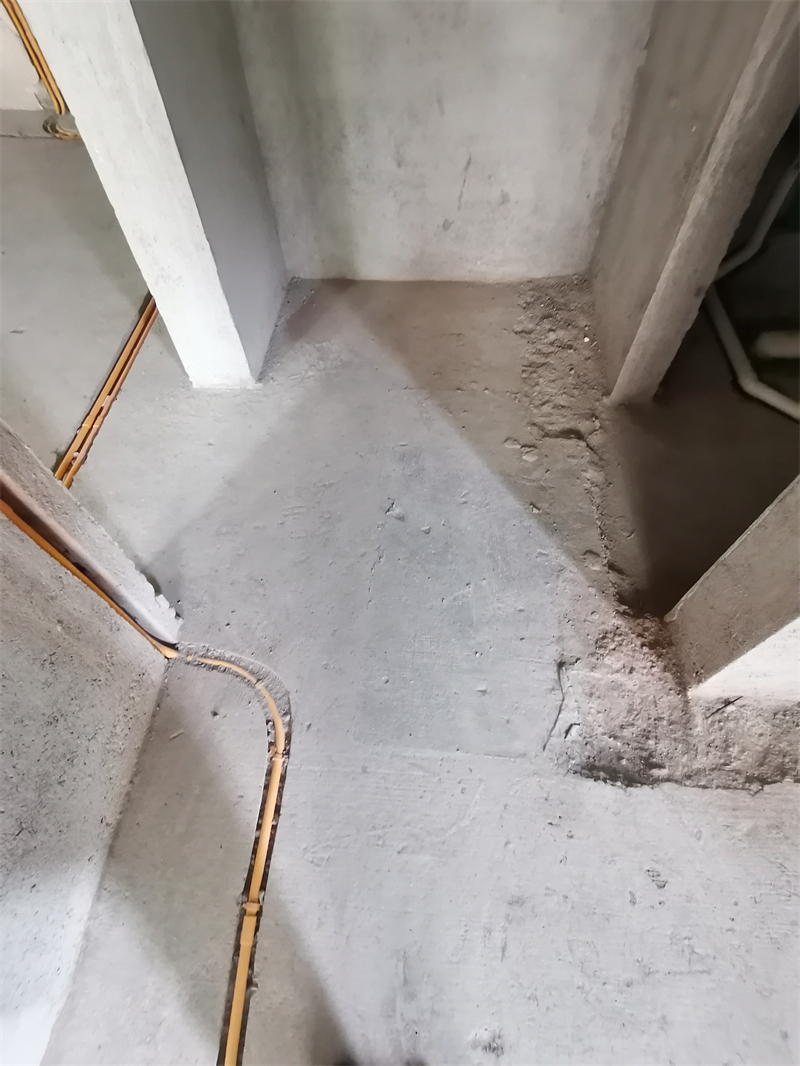

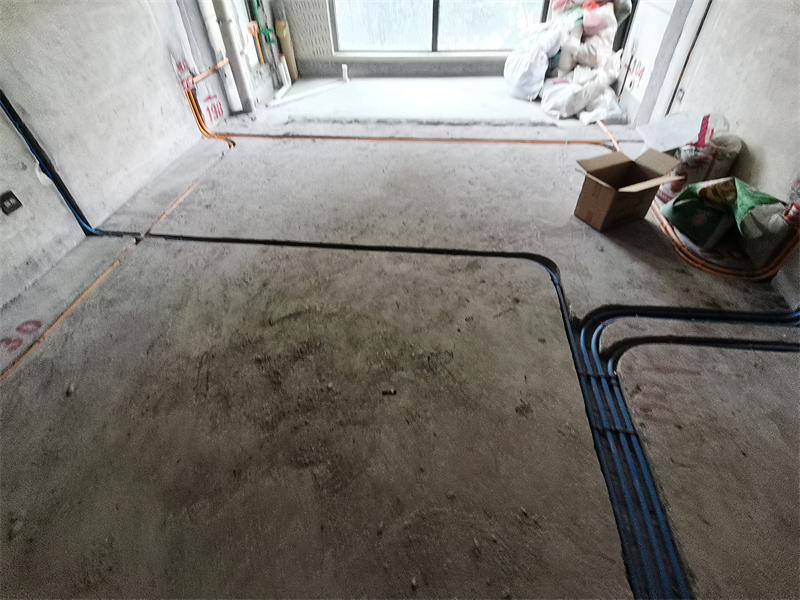

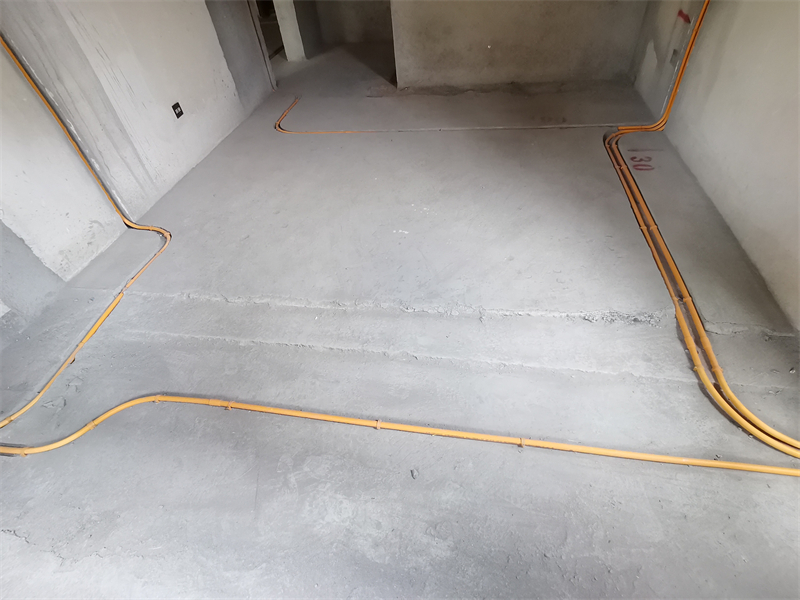

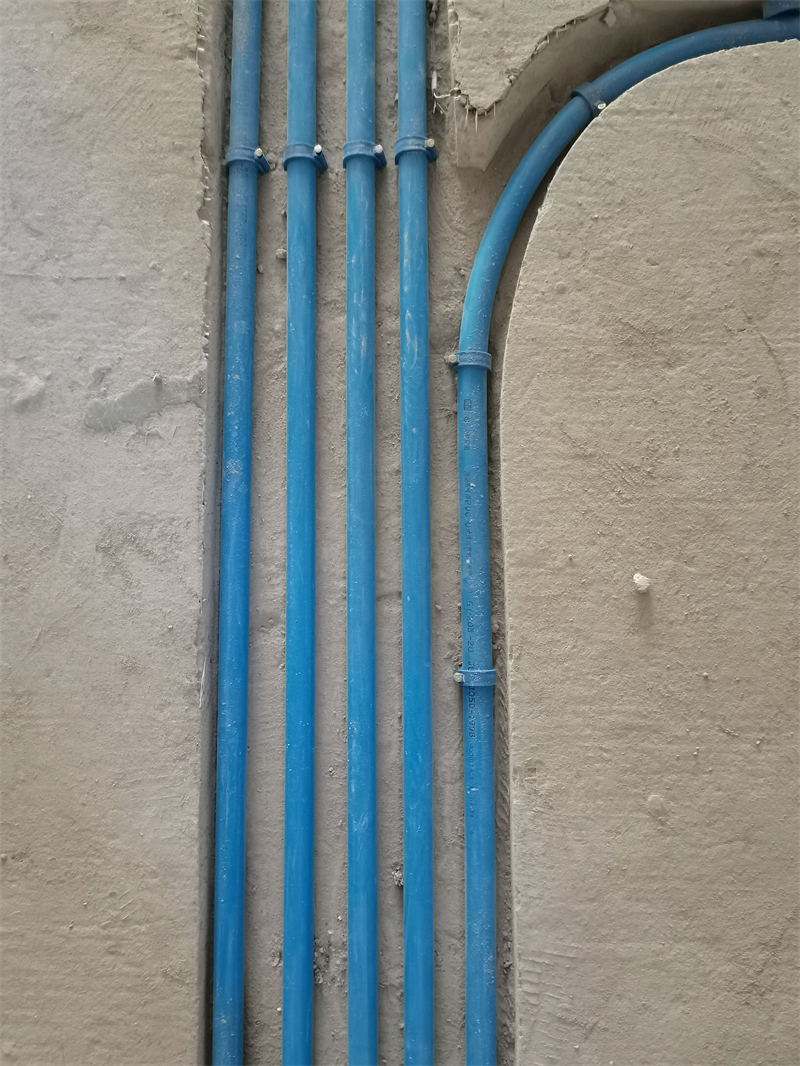

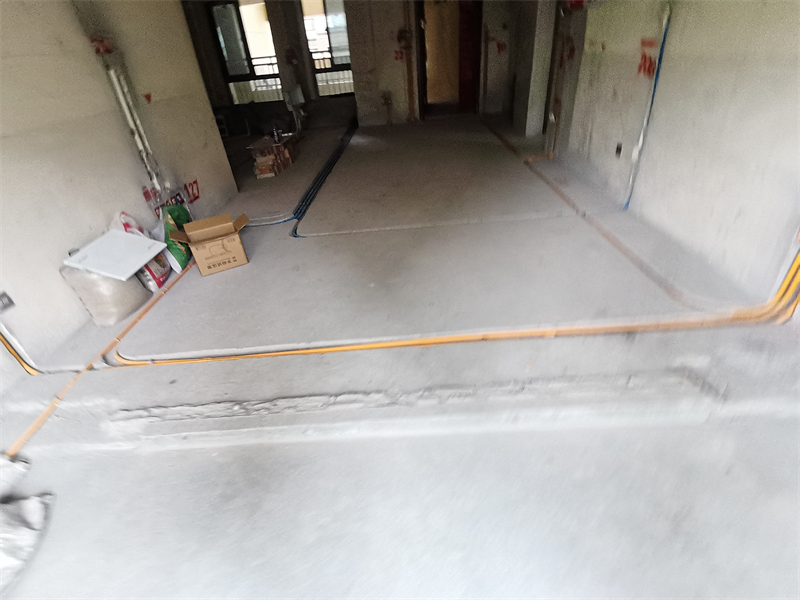

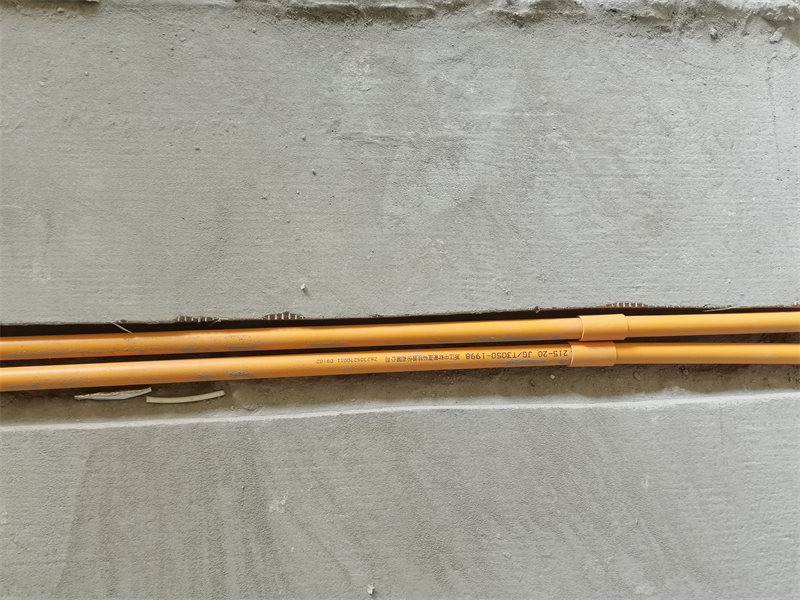

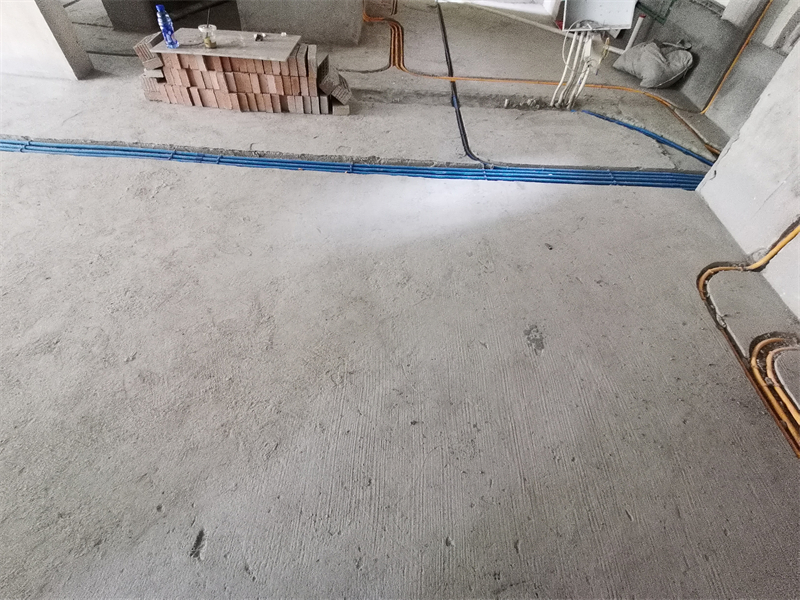

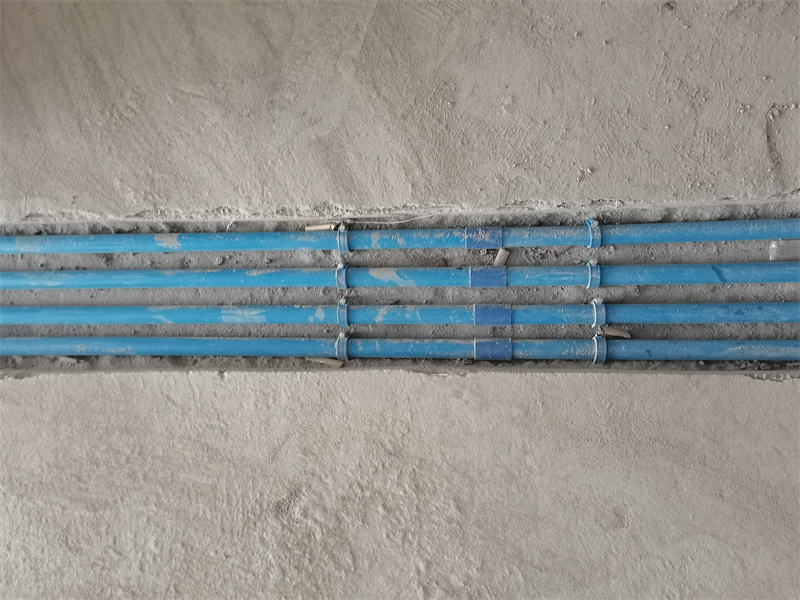

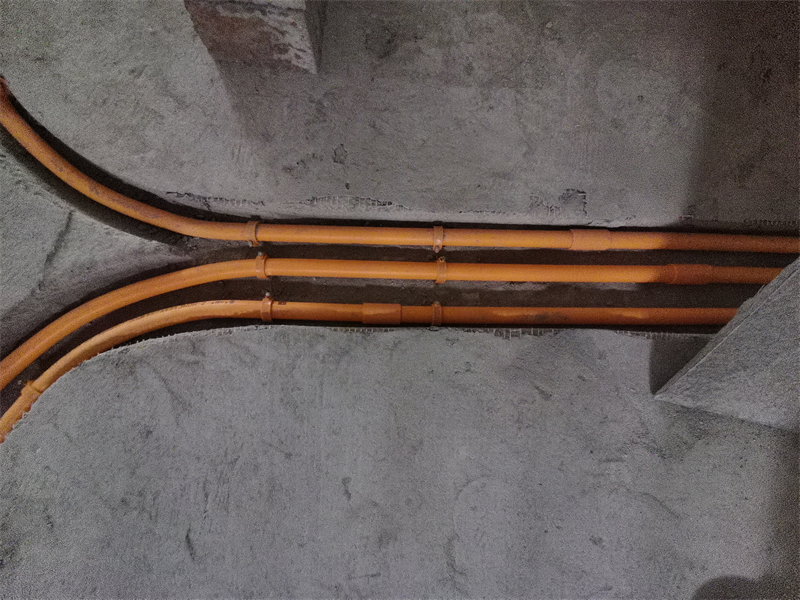

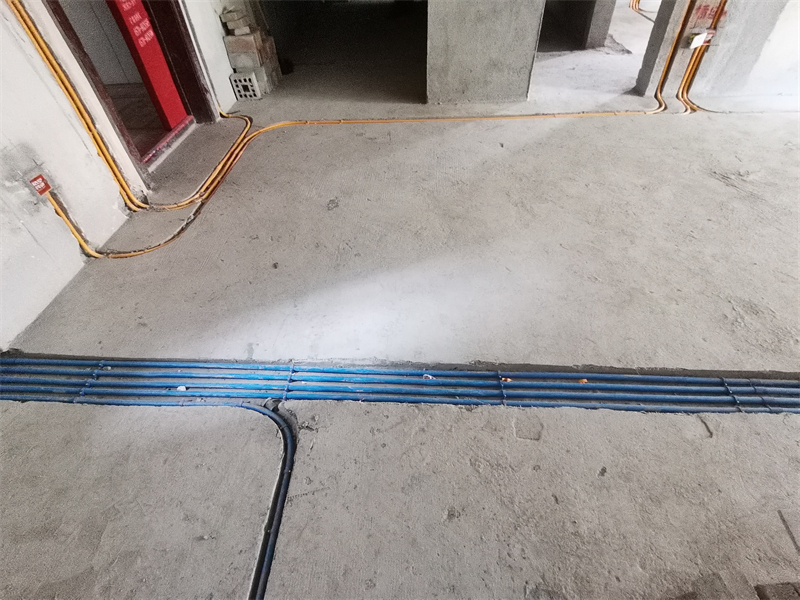

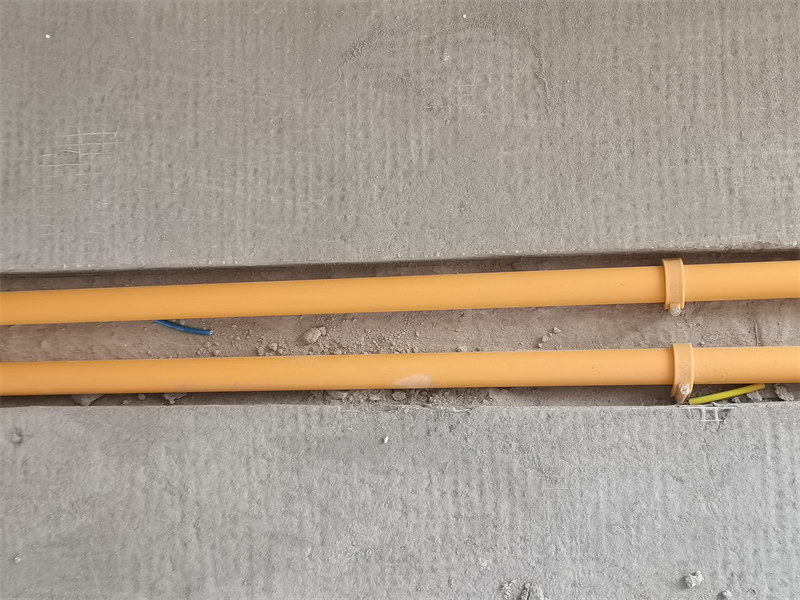

8、地面线管并排2根以上管卡顺钉，间隙均匀。

发表于 2023-6-28 16:00:35

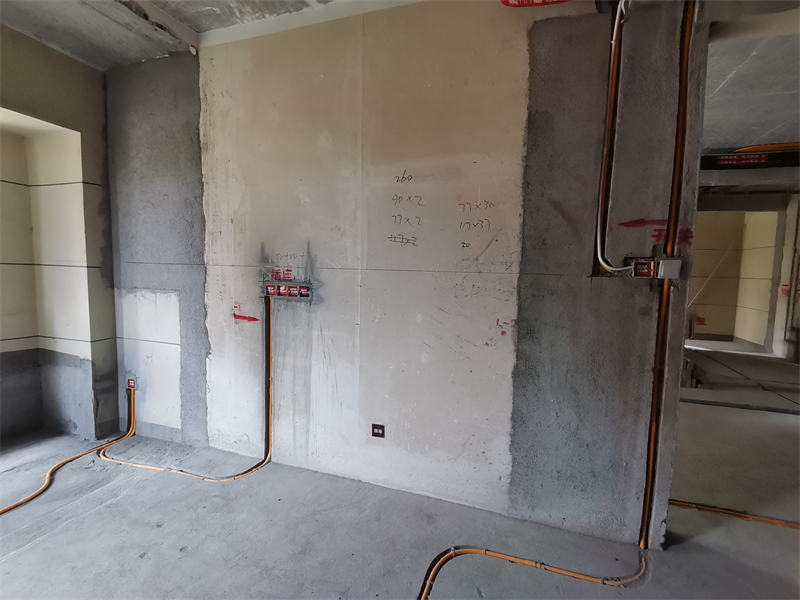

9、客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。
10、电视机插座必须留2个强电插座（预留电信无线接收器插座）。

发表于 2023-6-28 16:01:21

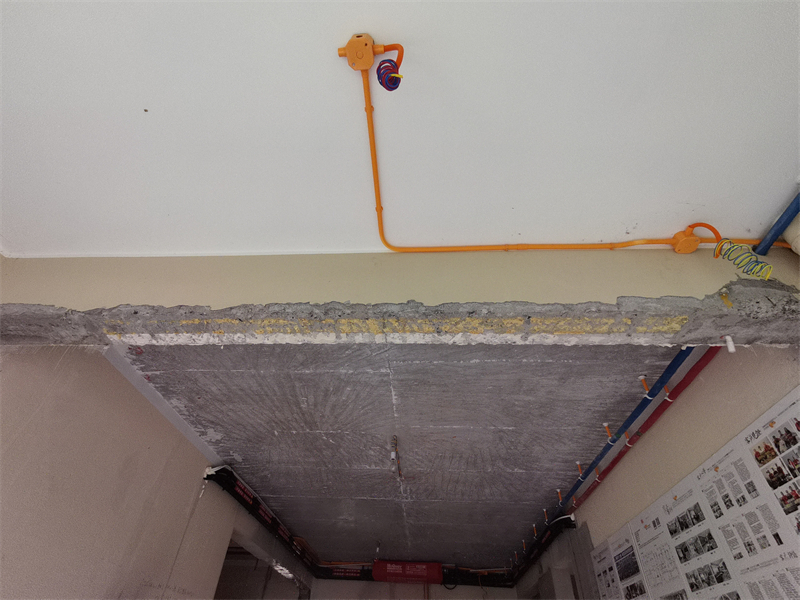

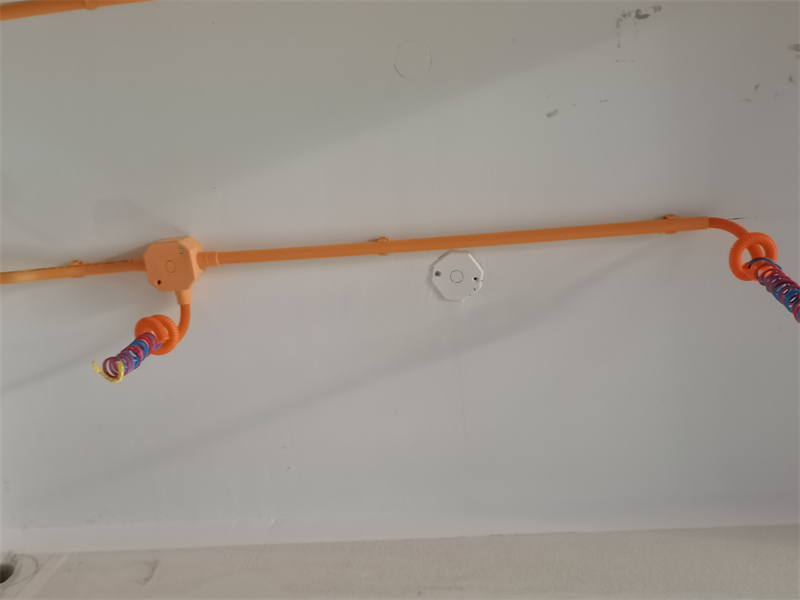

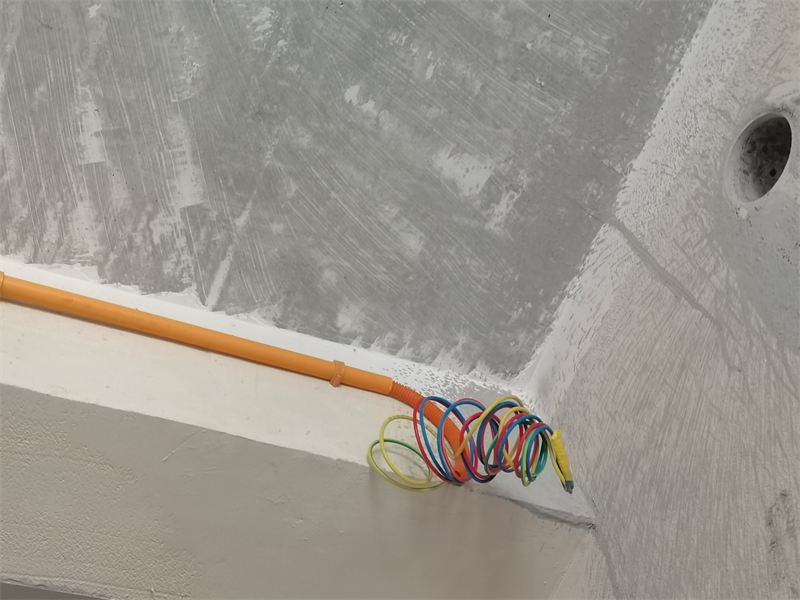

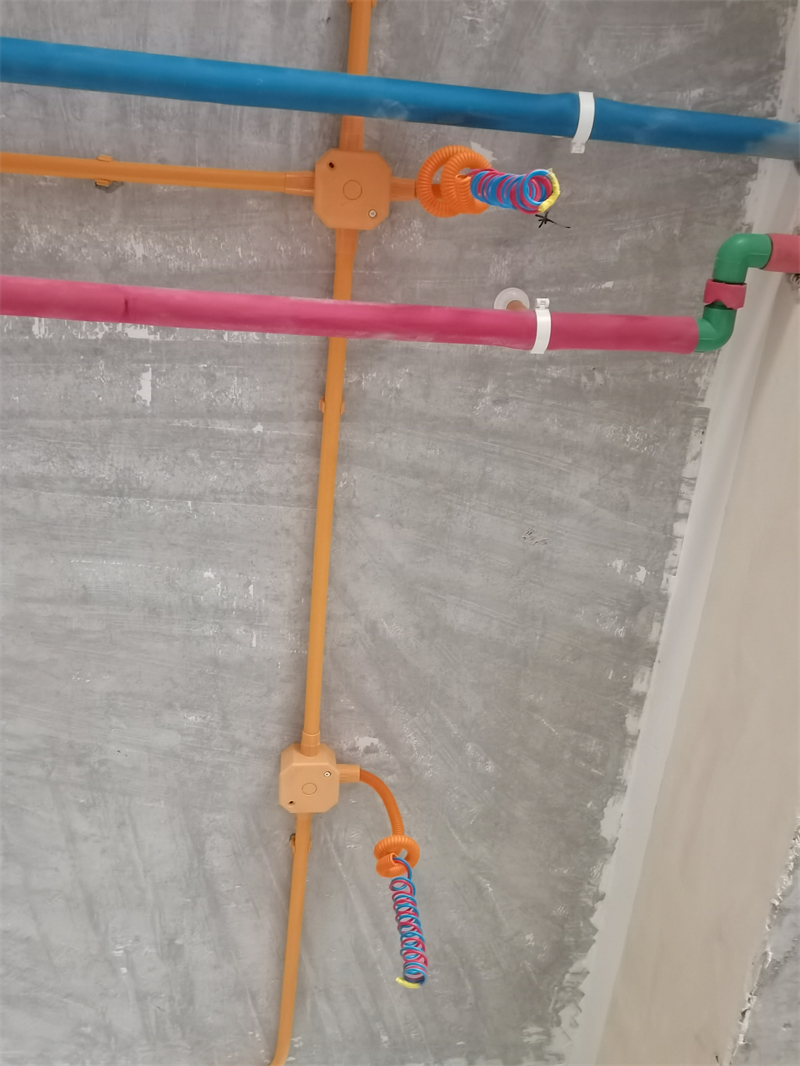

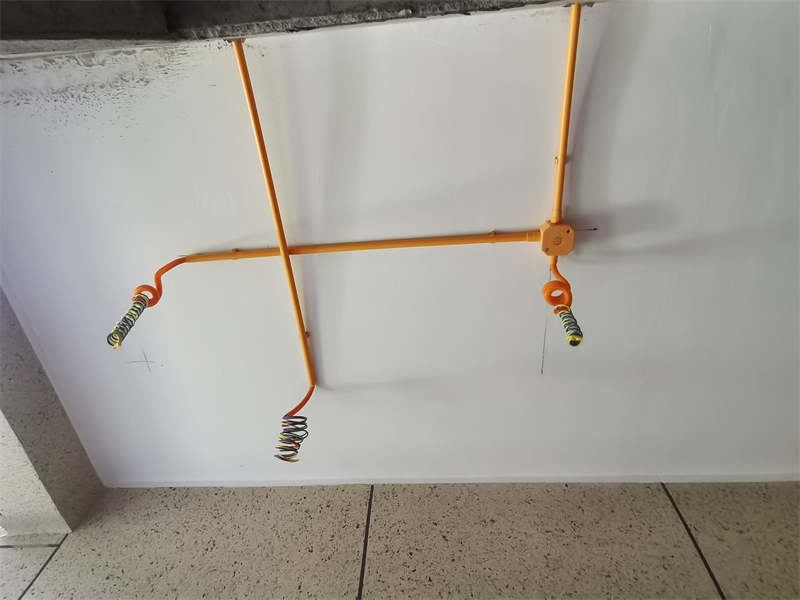

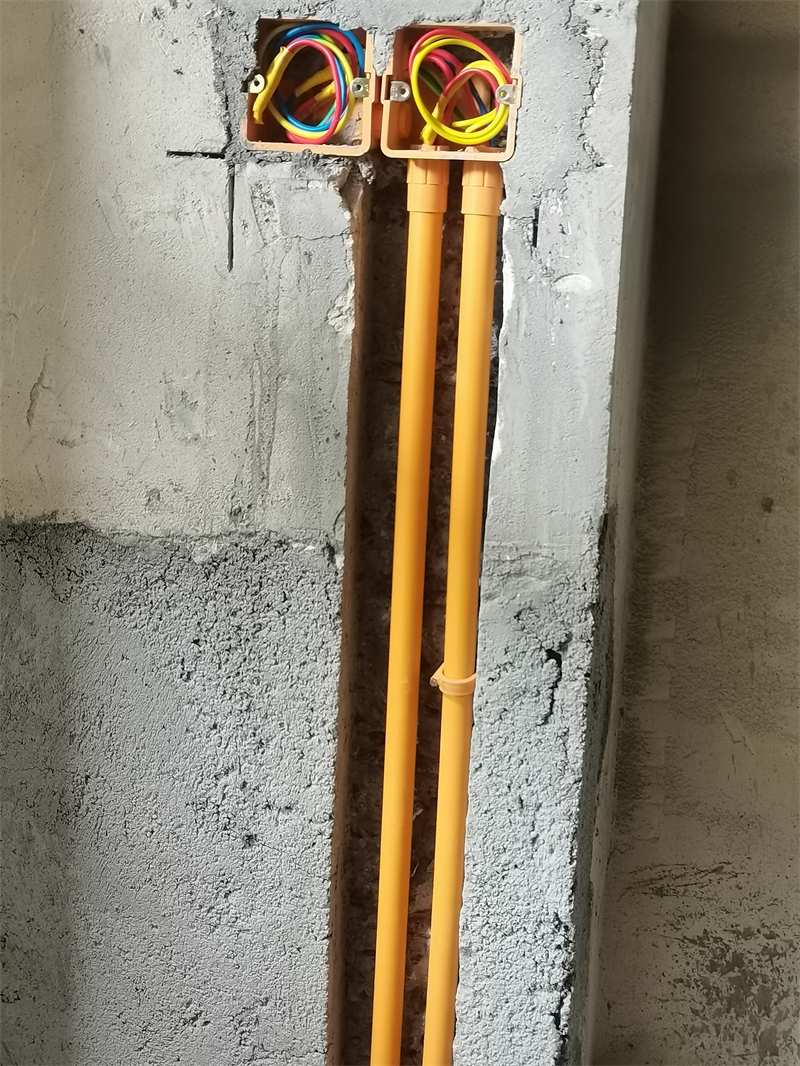

11、顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。
灯头线套黄腊管保护。
筒灯电线用波纹管保护。

发表于 2023-6-28 16:02:55

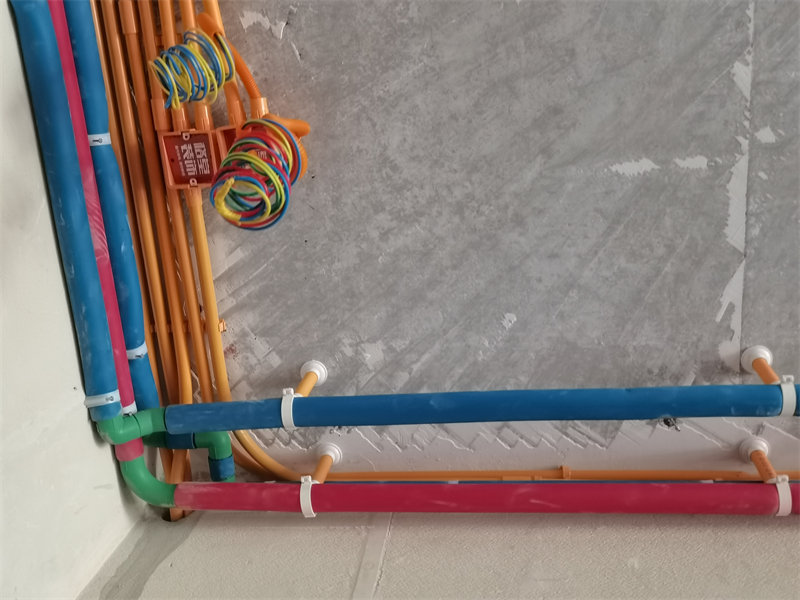

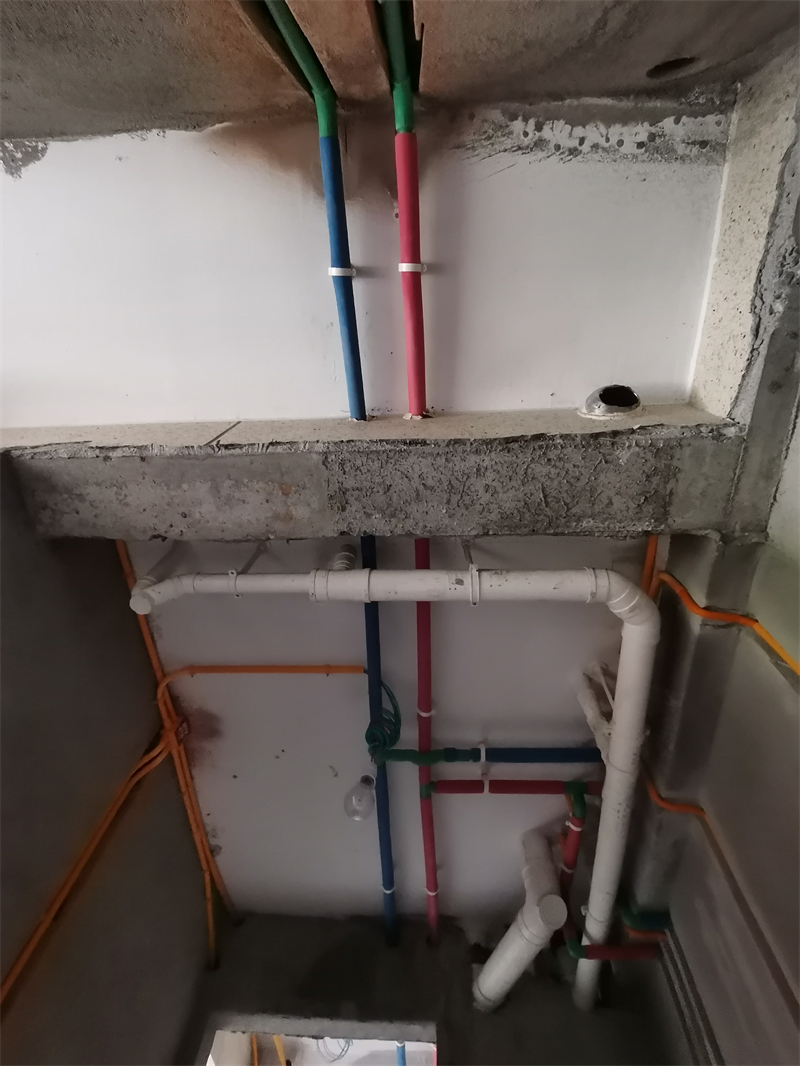

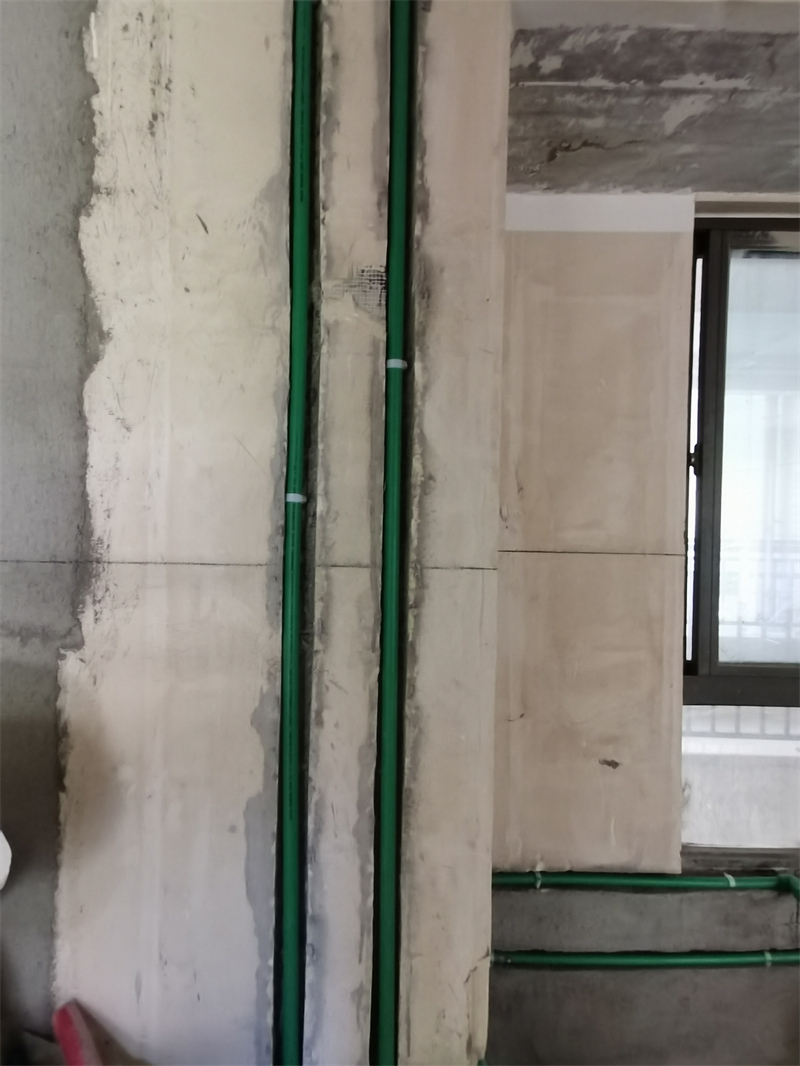

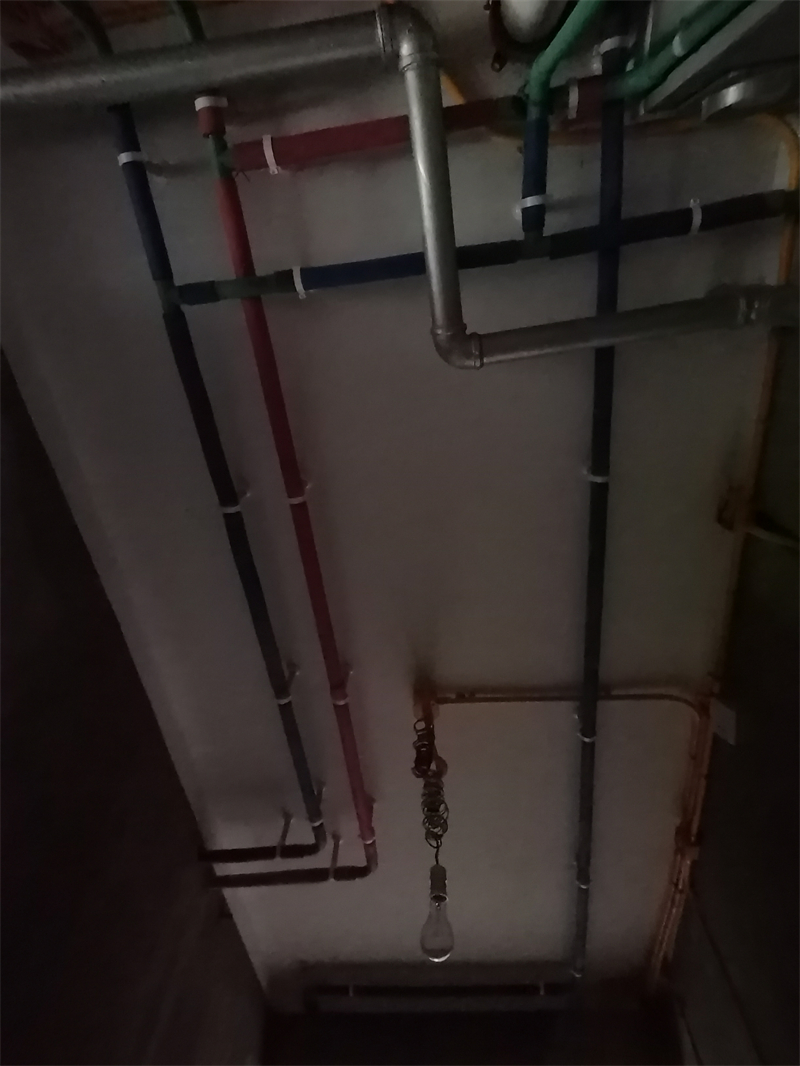

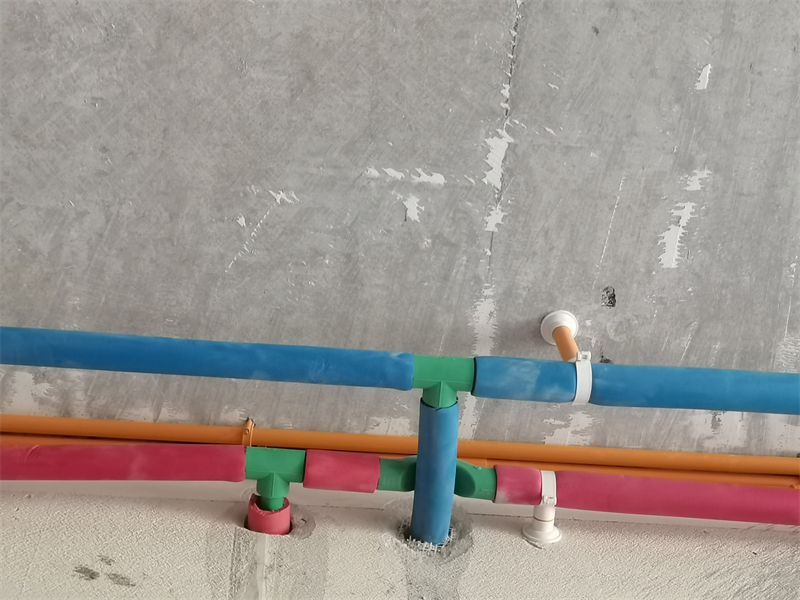

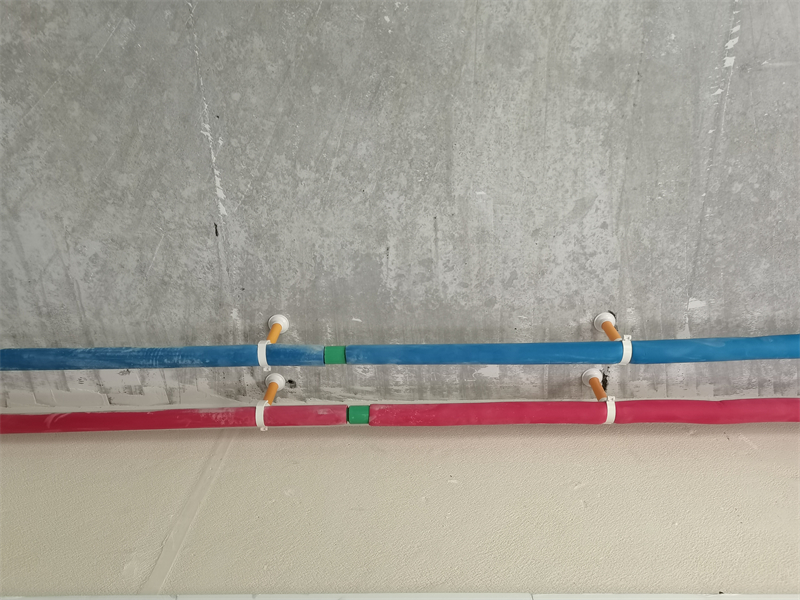

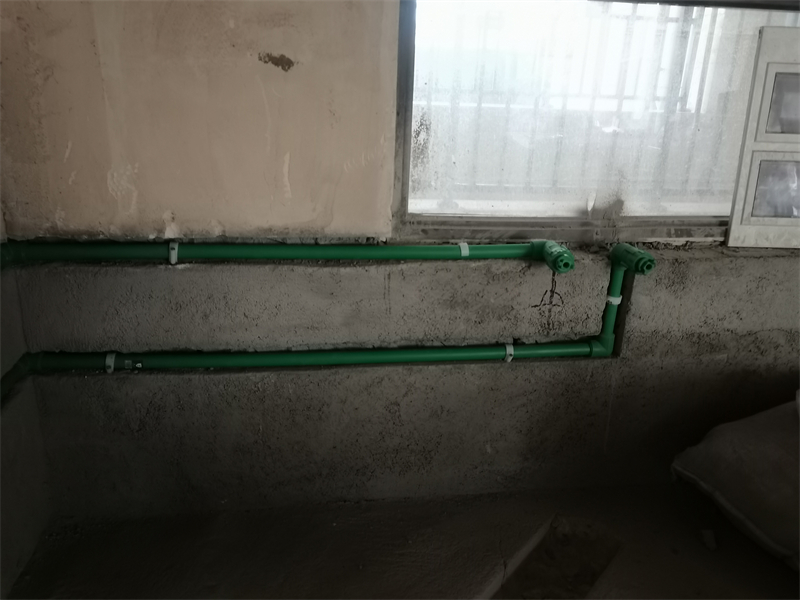

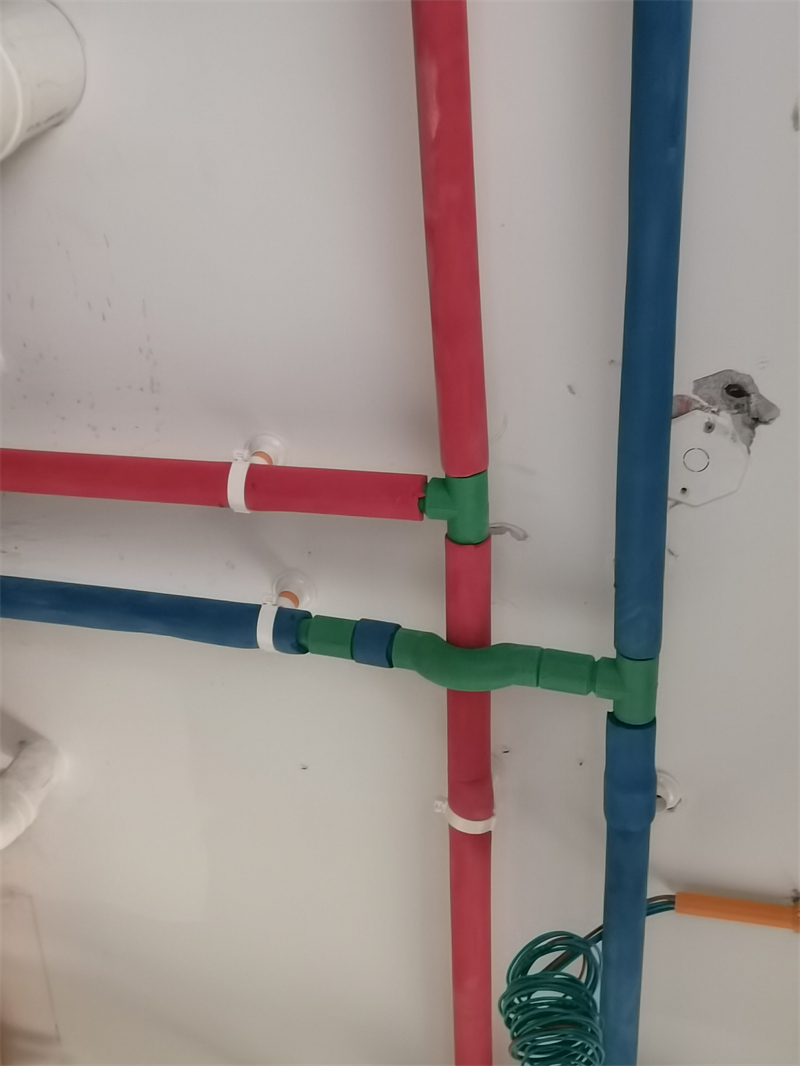

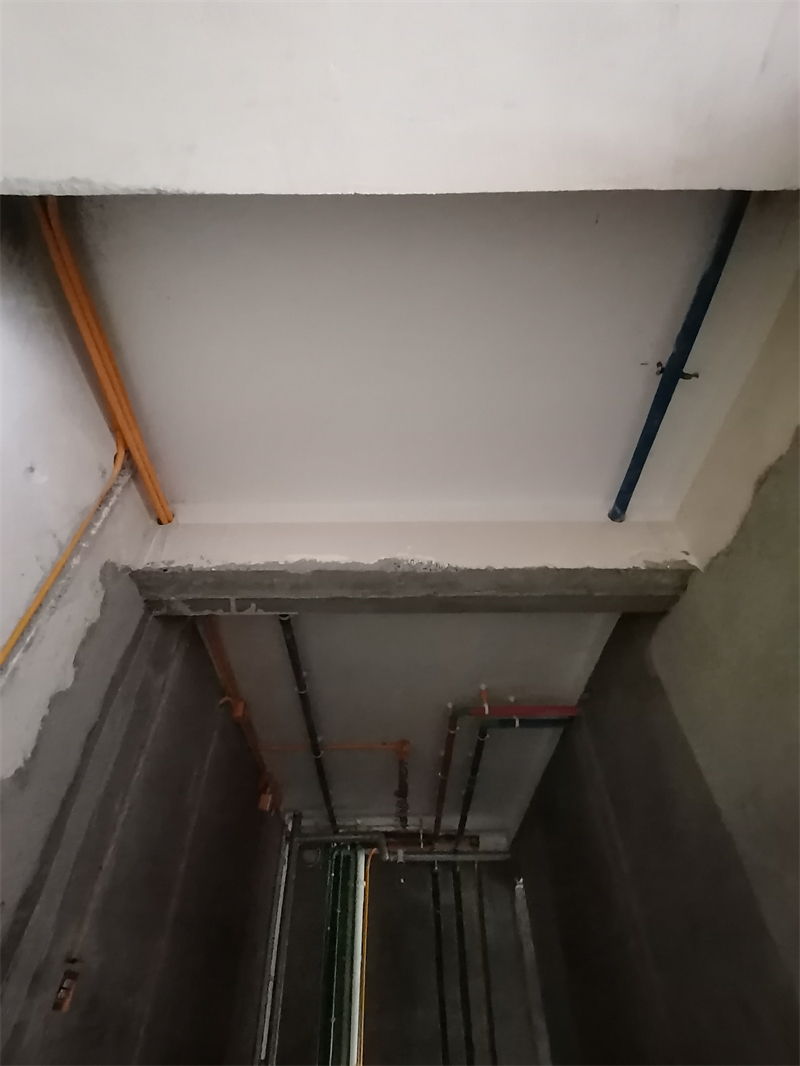

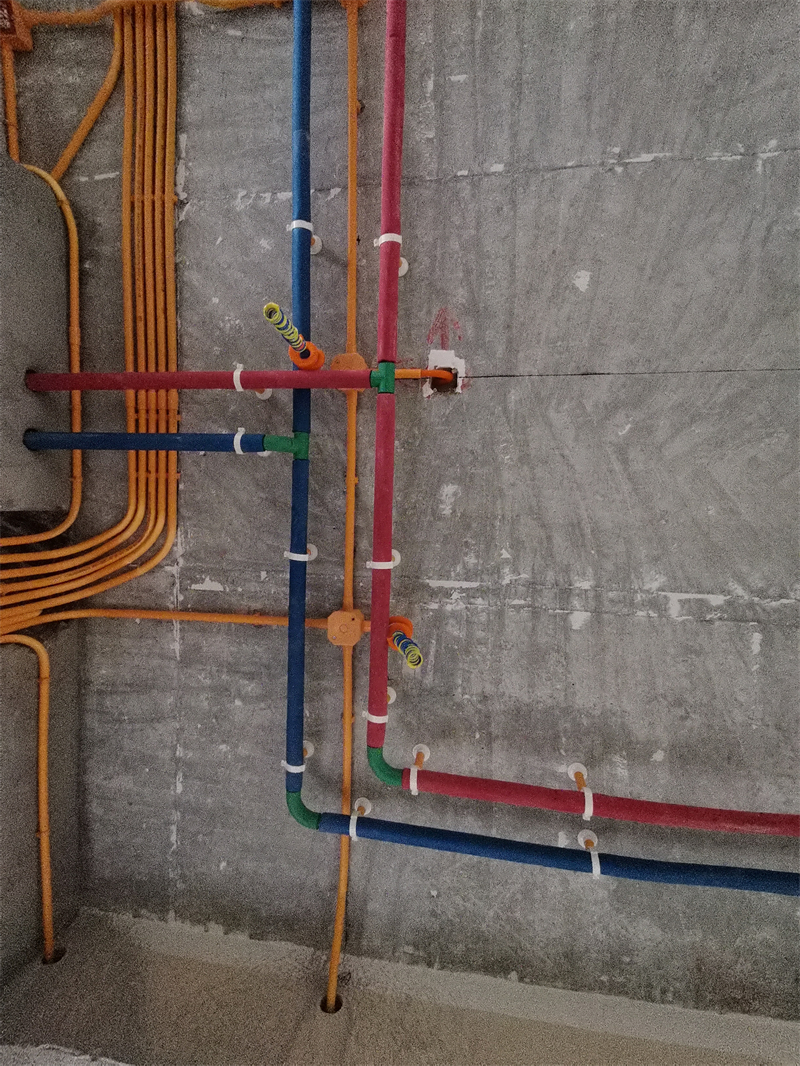

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。
2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！
3.厨房、卫生间水管走顶，采用下垂式安装。

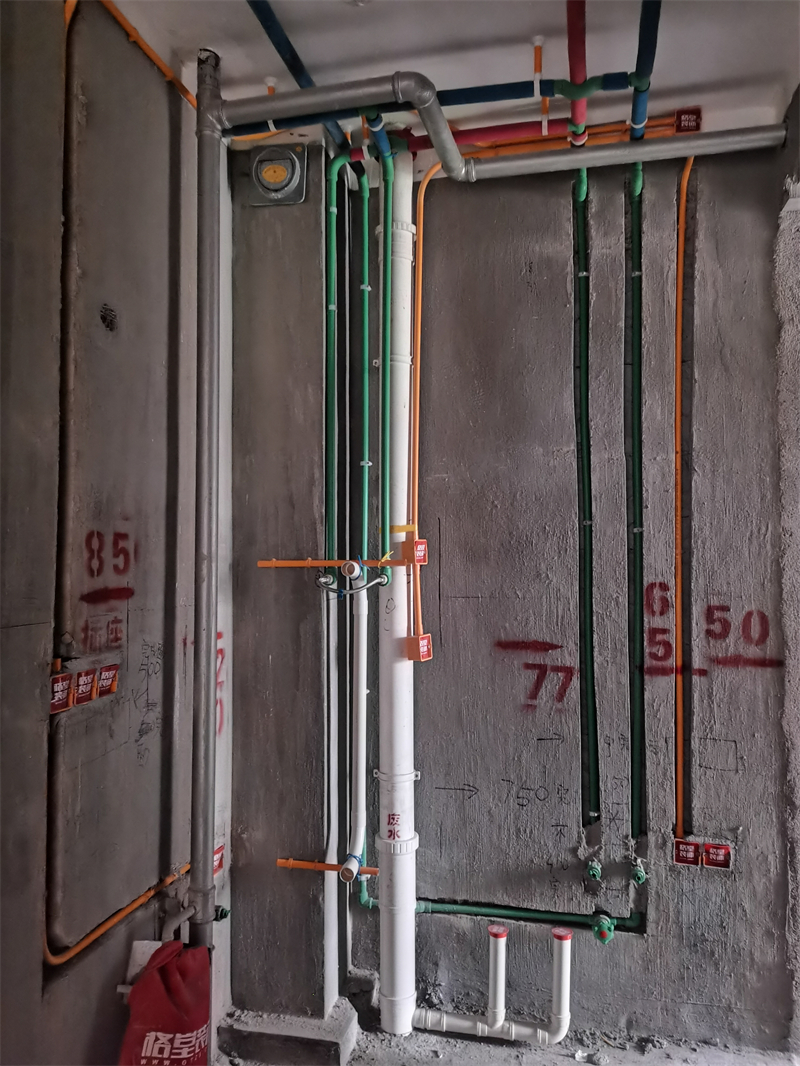

4.冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2023-7-2 14:48:06

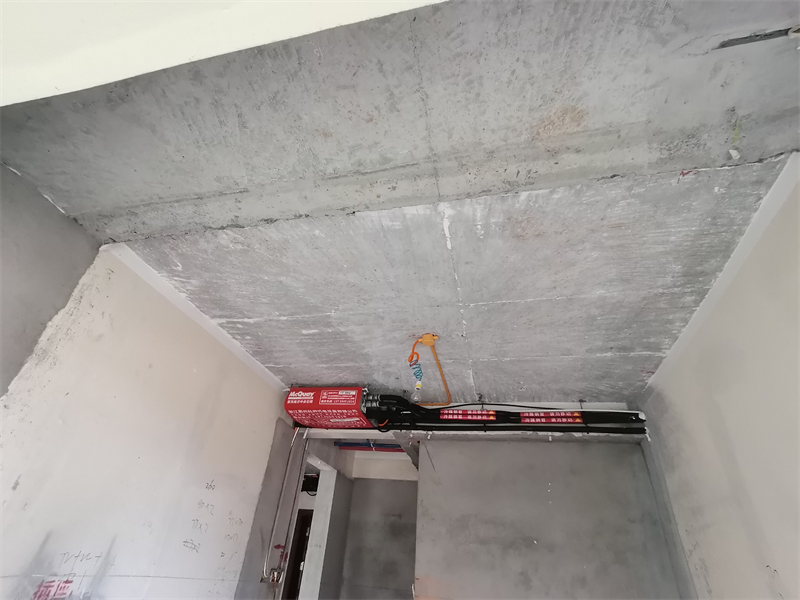

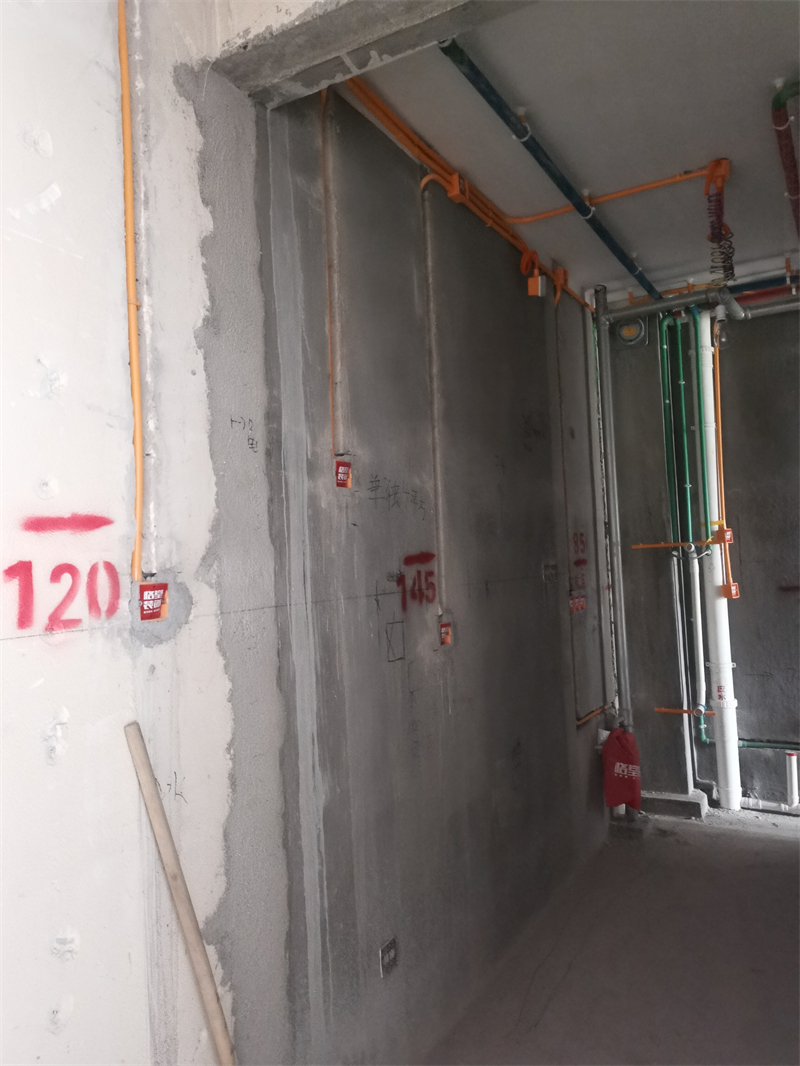

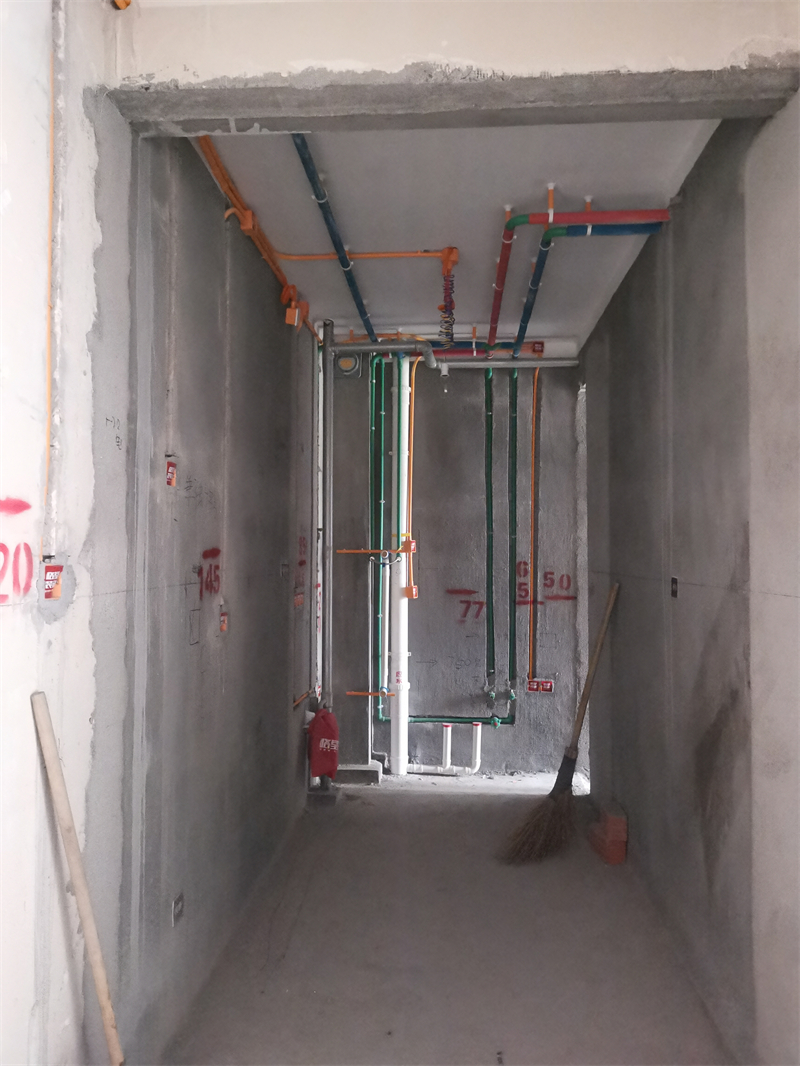

厨房水电验收

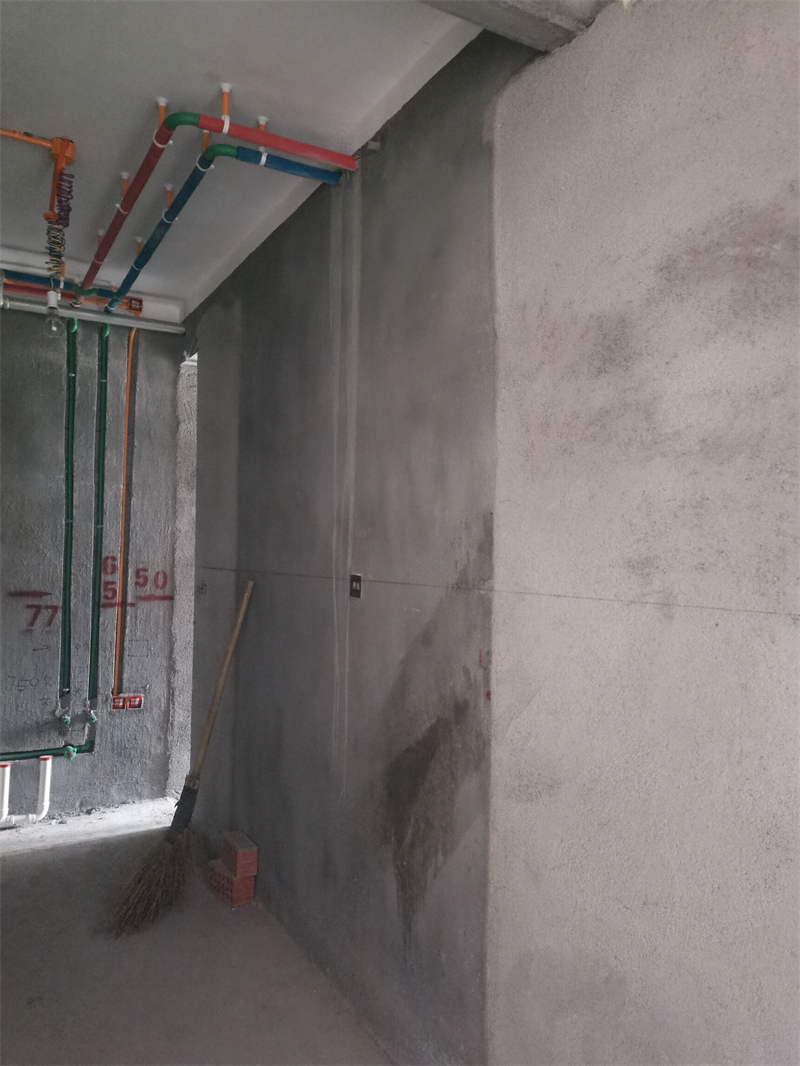

厨房斜对角图

厨房细节图

发表于 2023-7-2 14:52:04

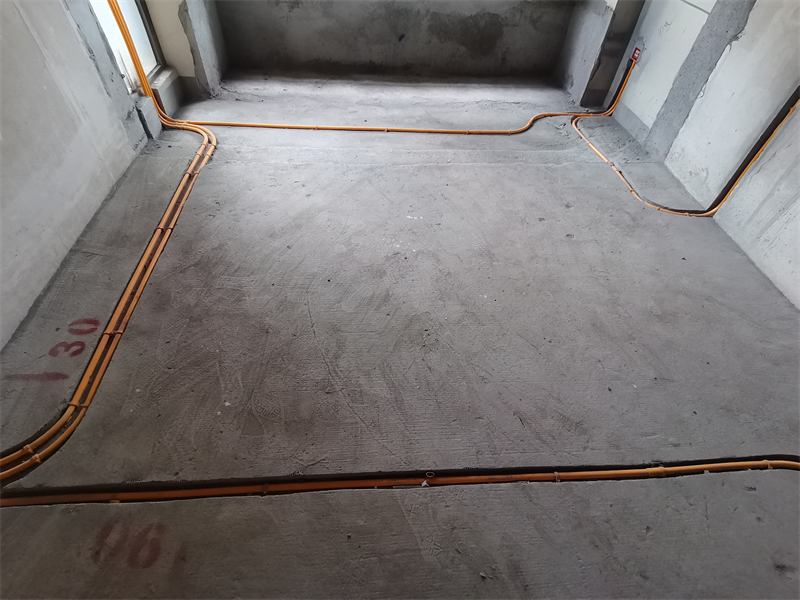

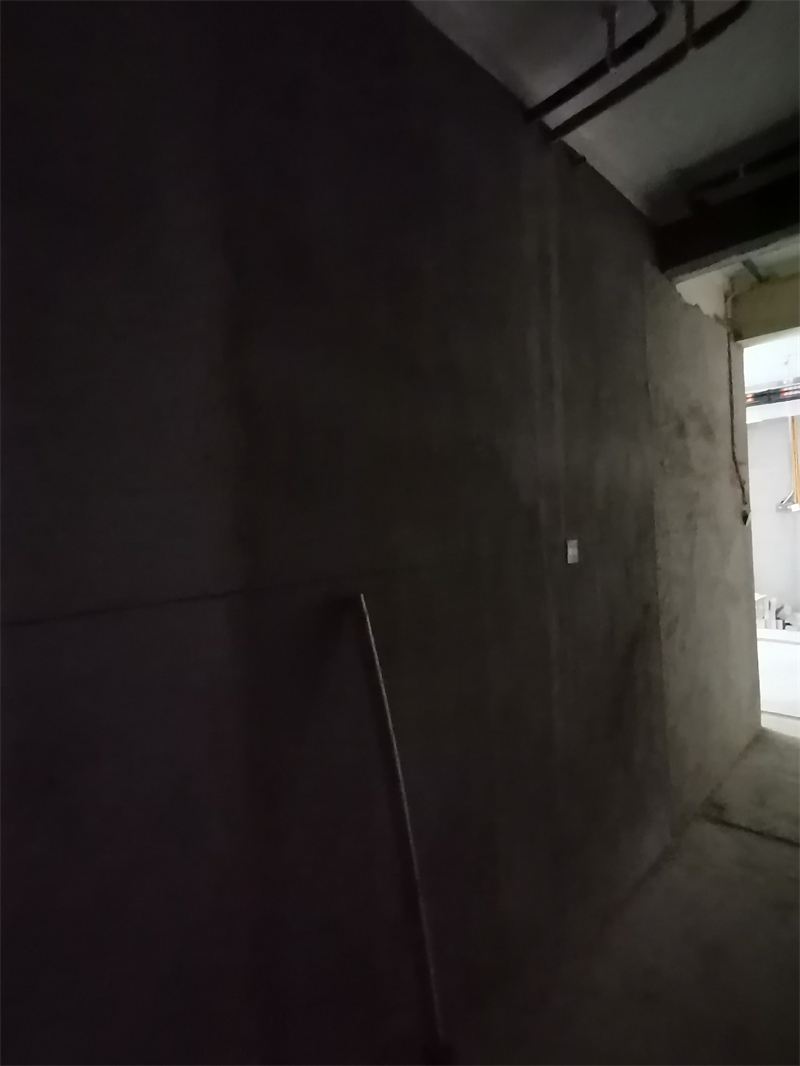

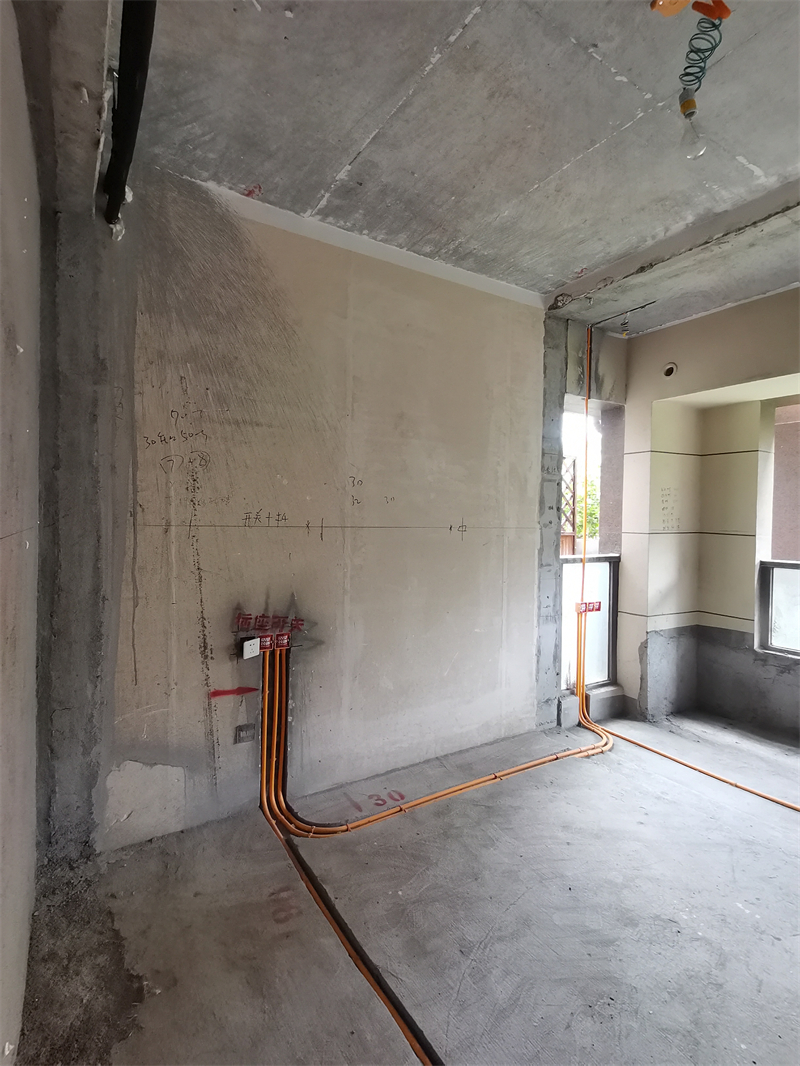

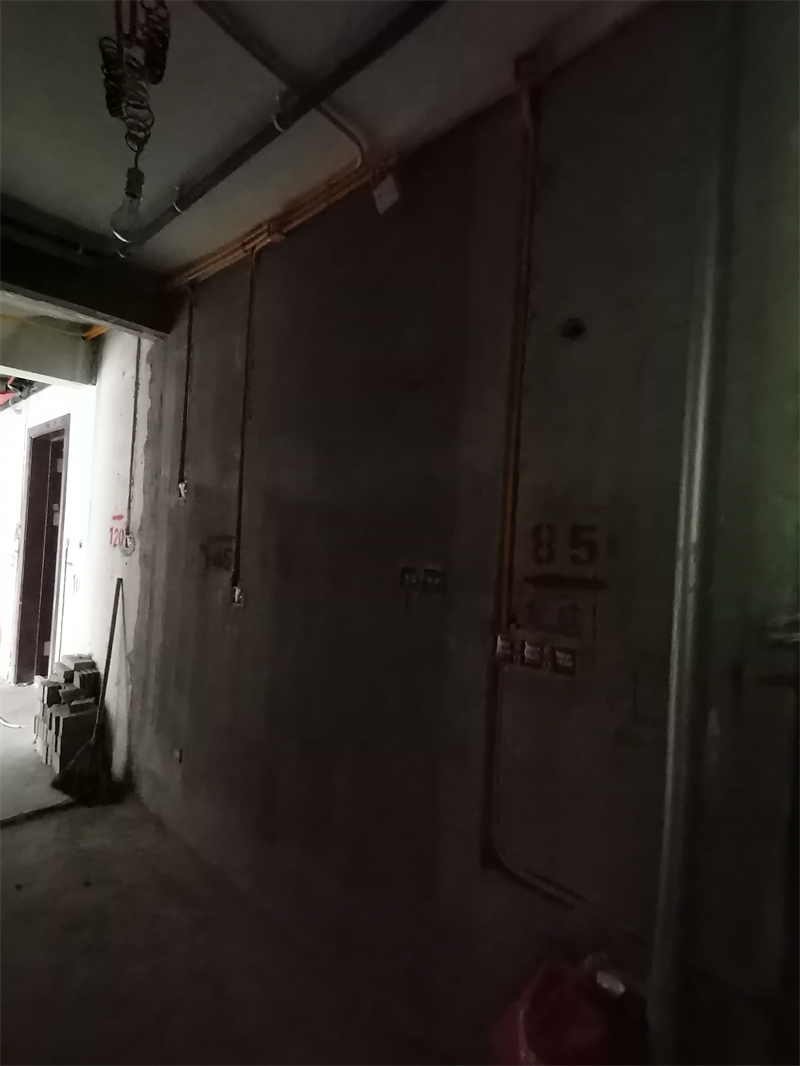

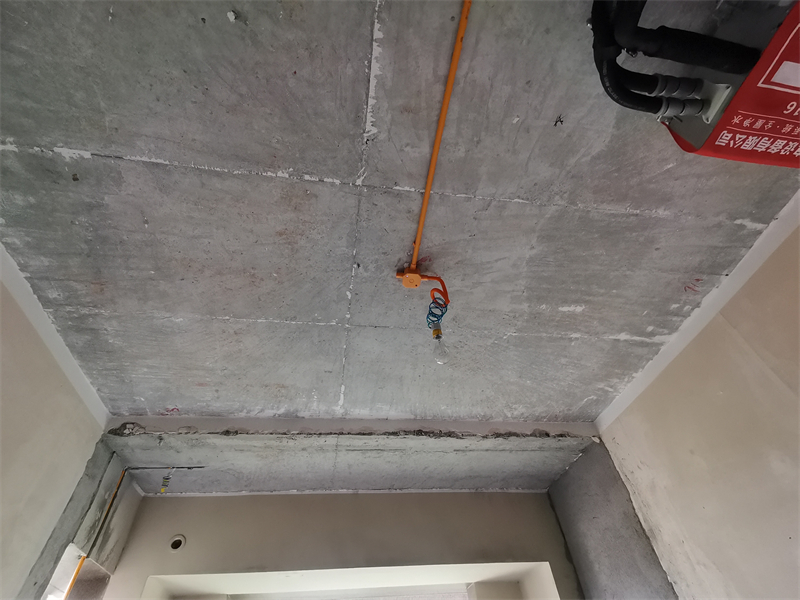

主卧水电验收

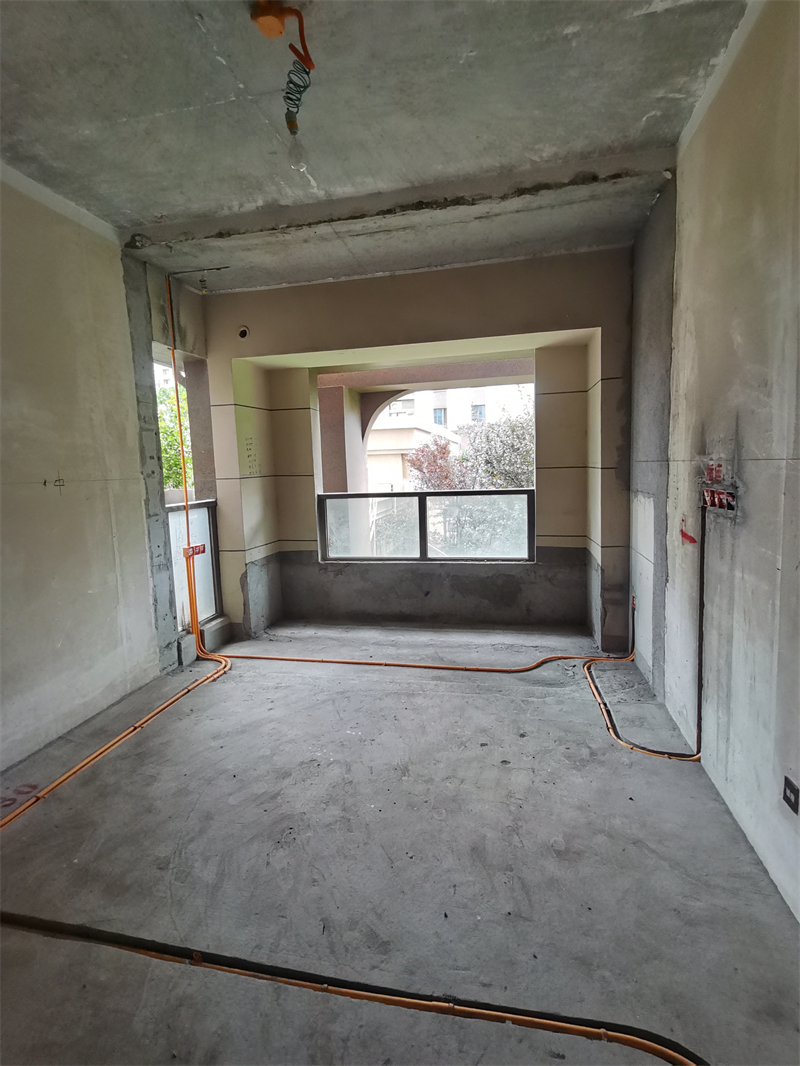

主卧斜对角

主卧衣帽间

发表于 2023-7-2 14:54:30

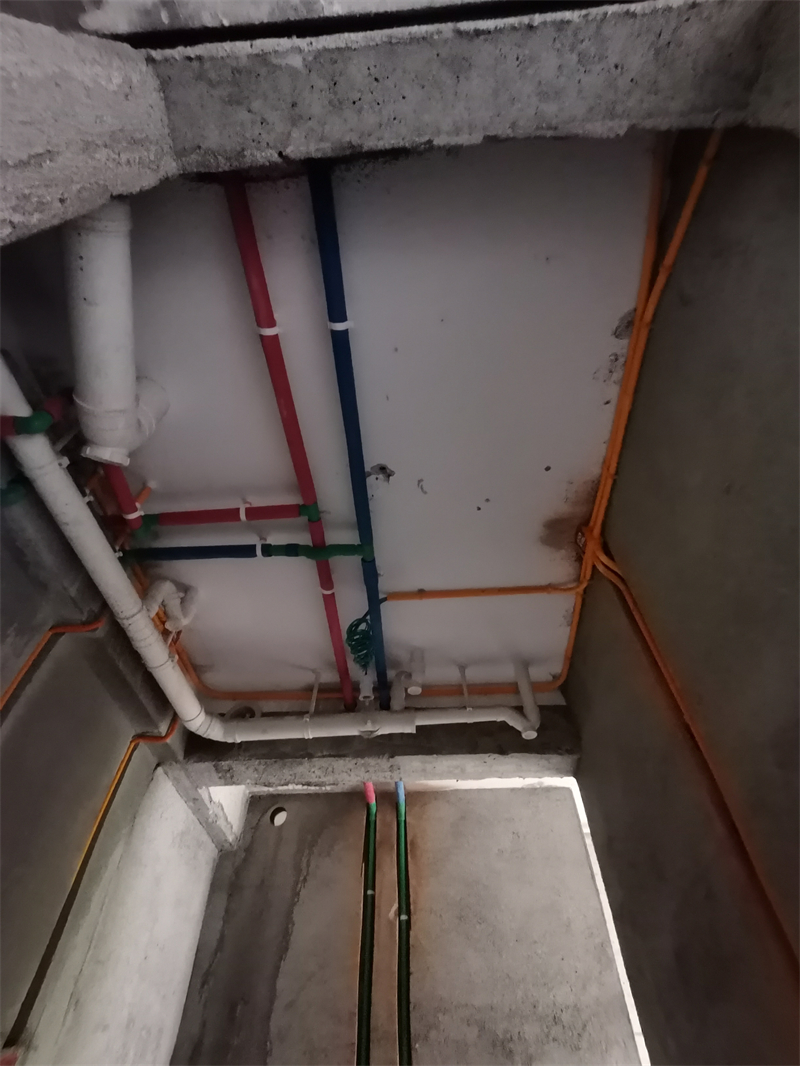

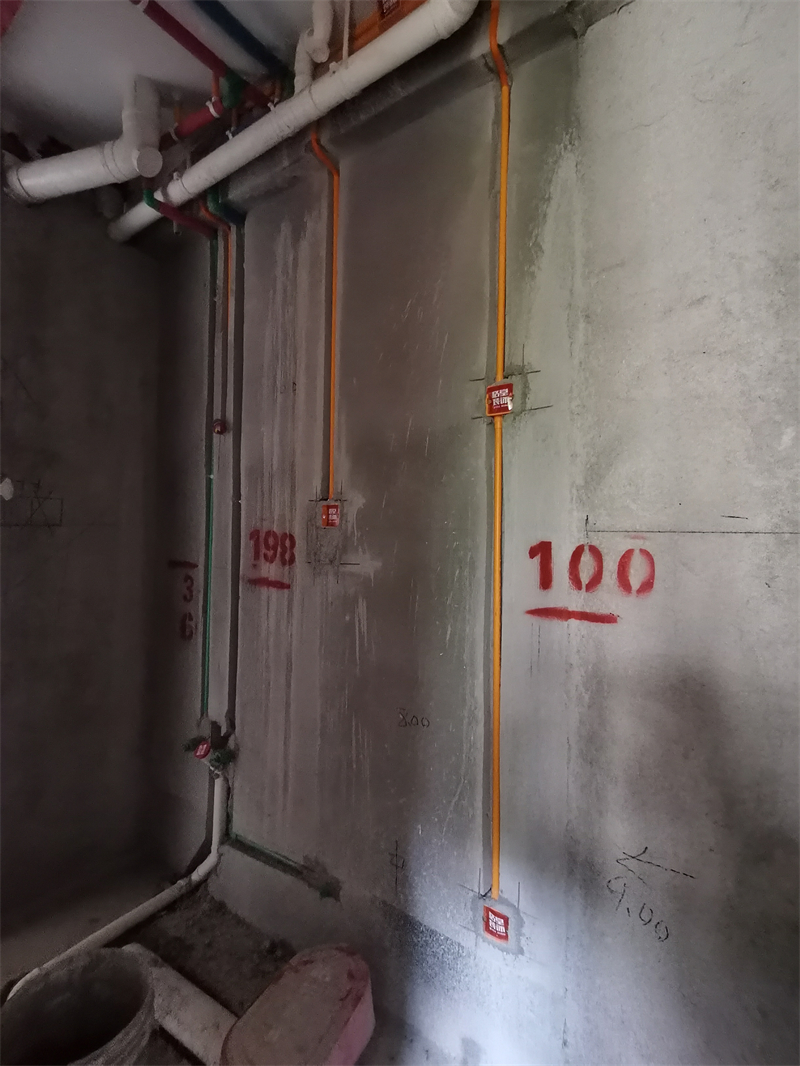

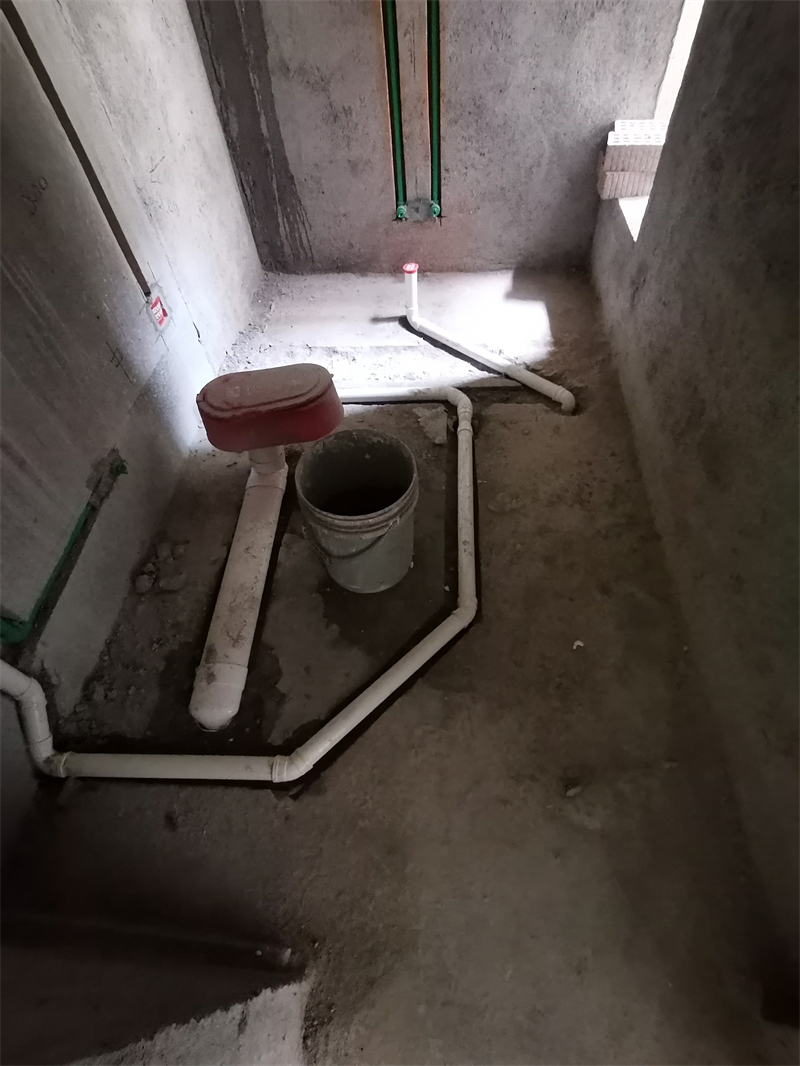

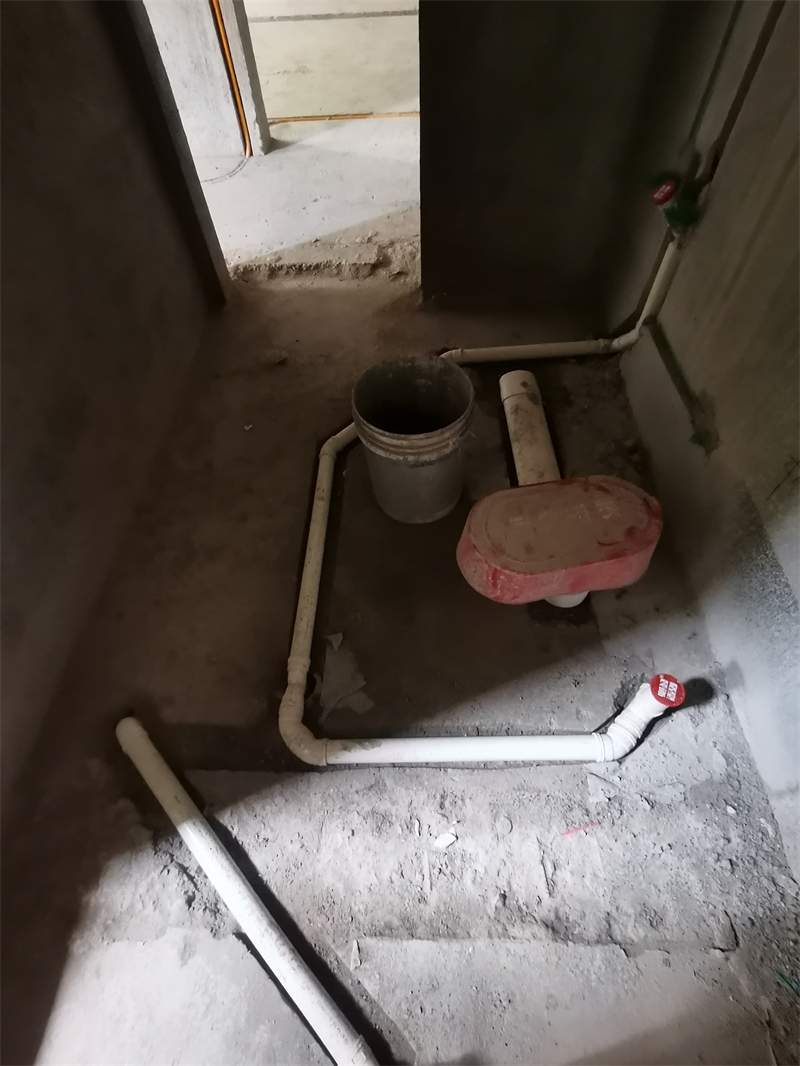

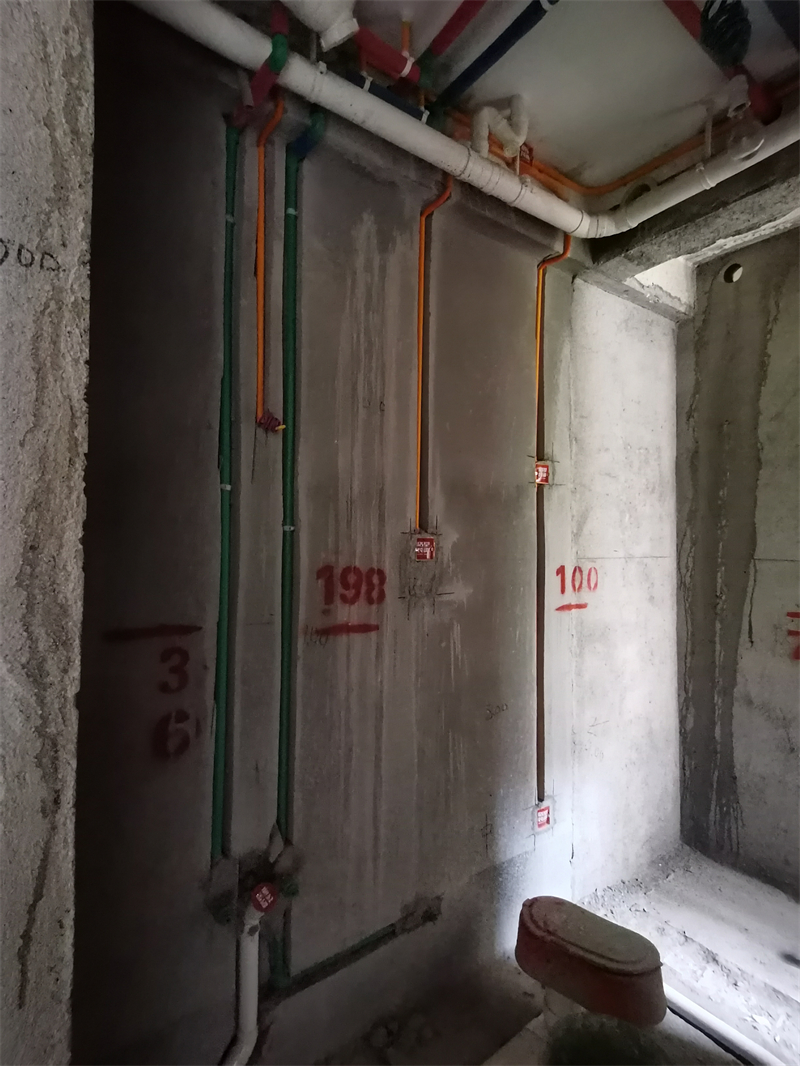

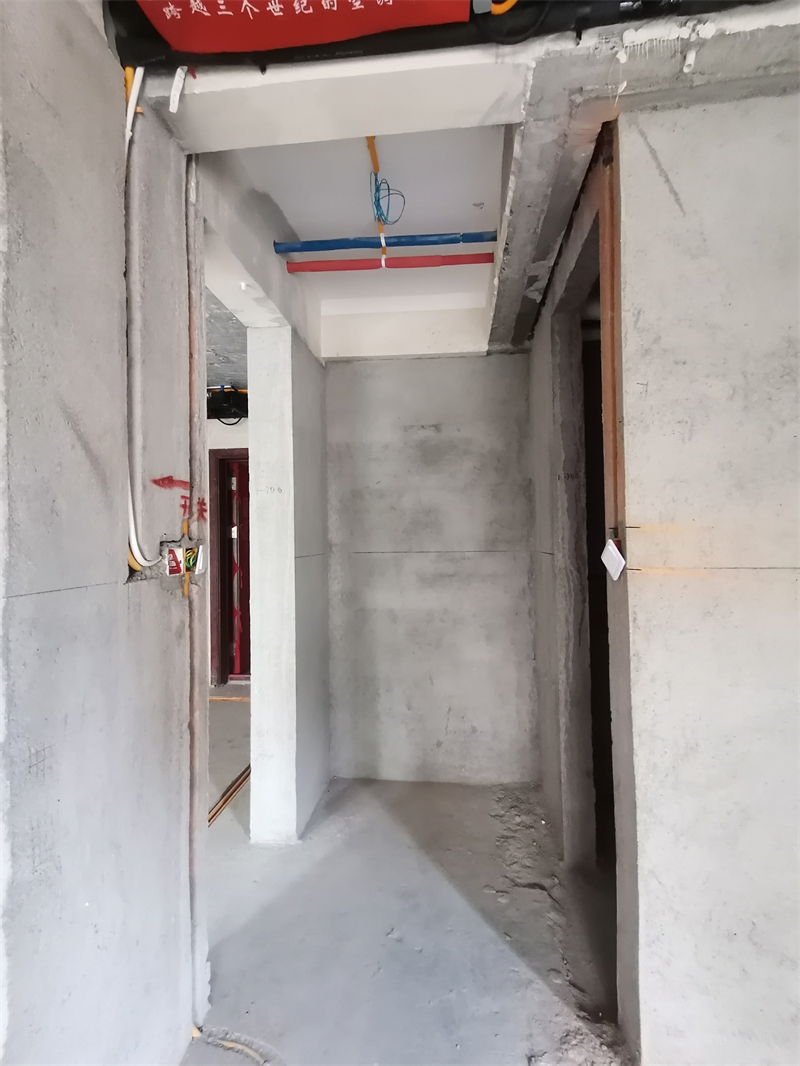

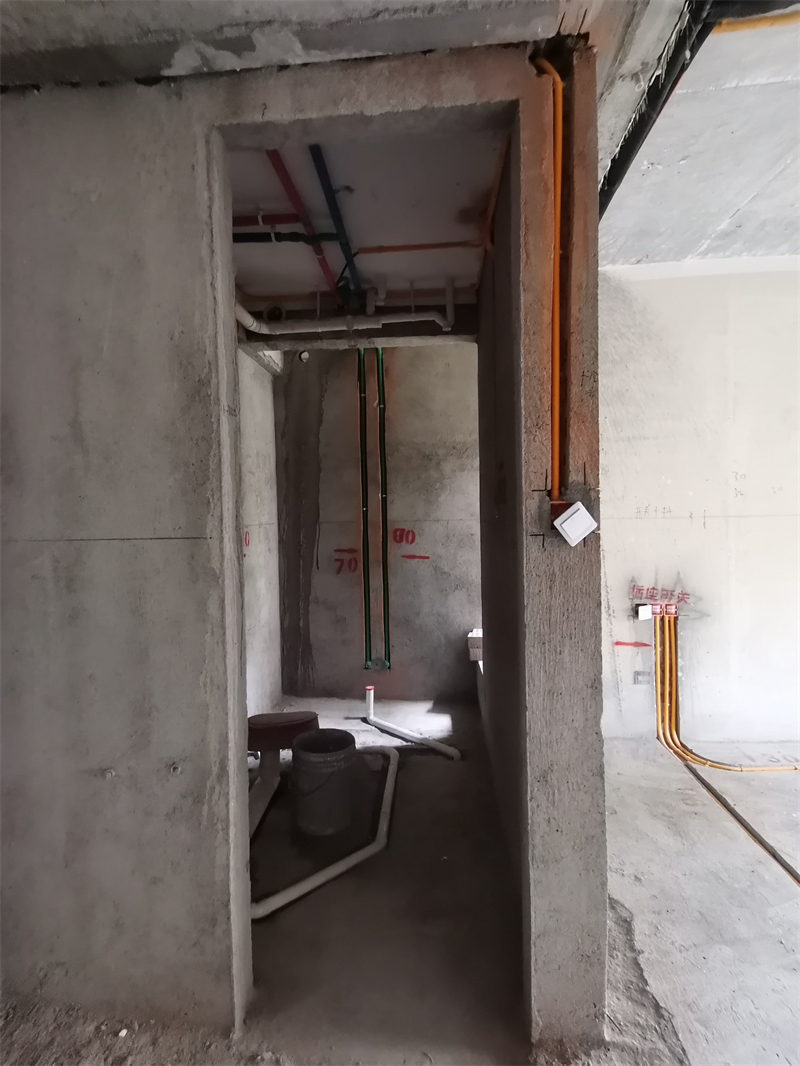

内卫水电验收

内卫斜对角图

发表于 2023-7-2 15:05:27

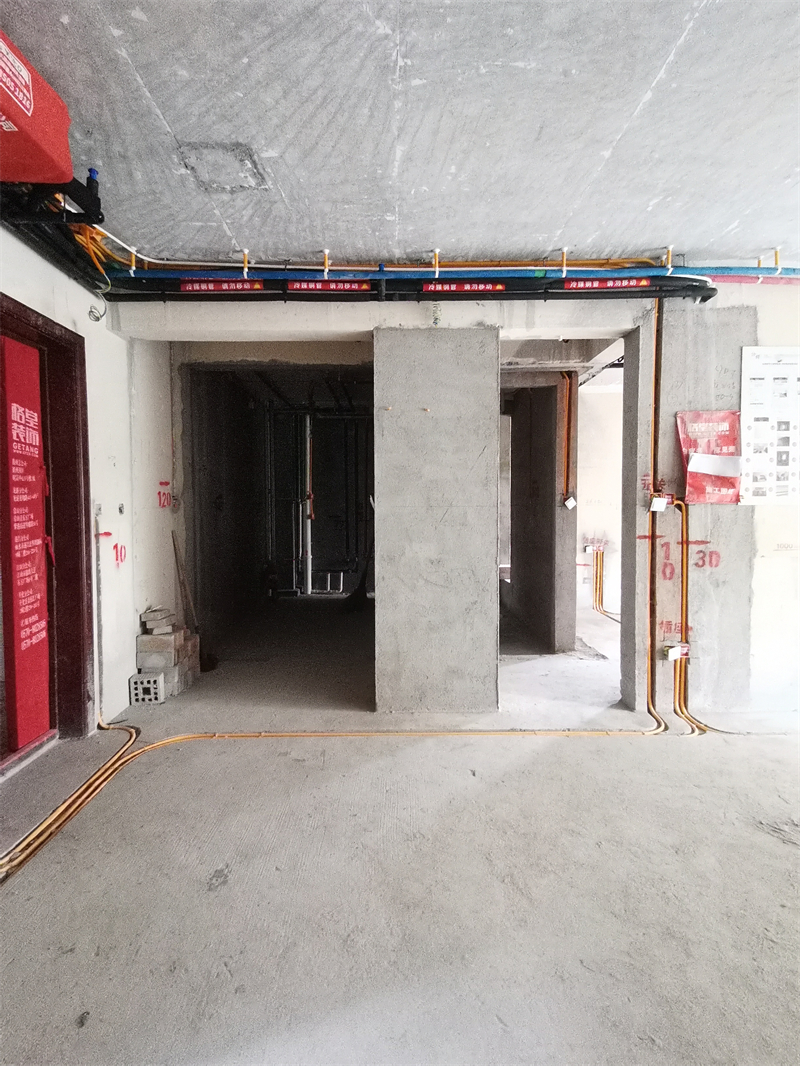

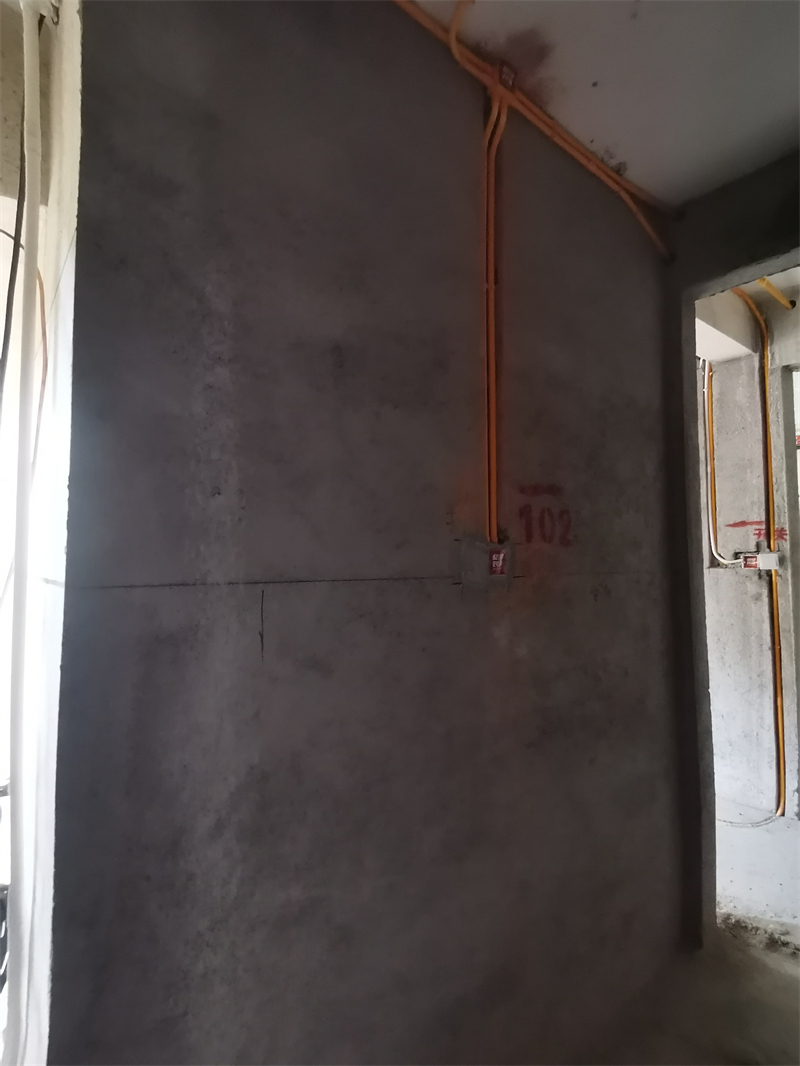

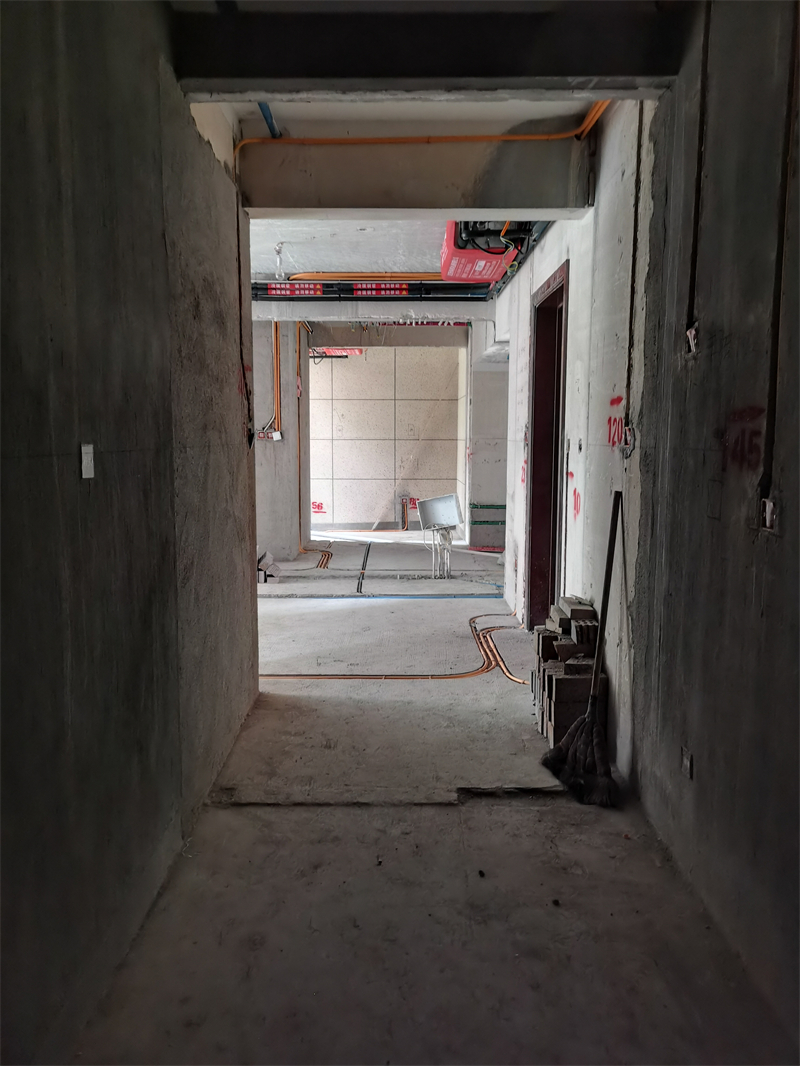

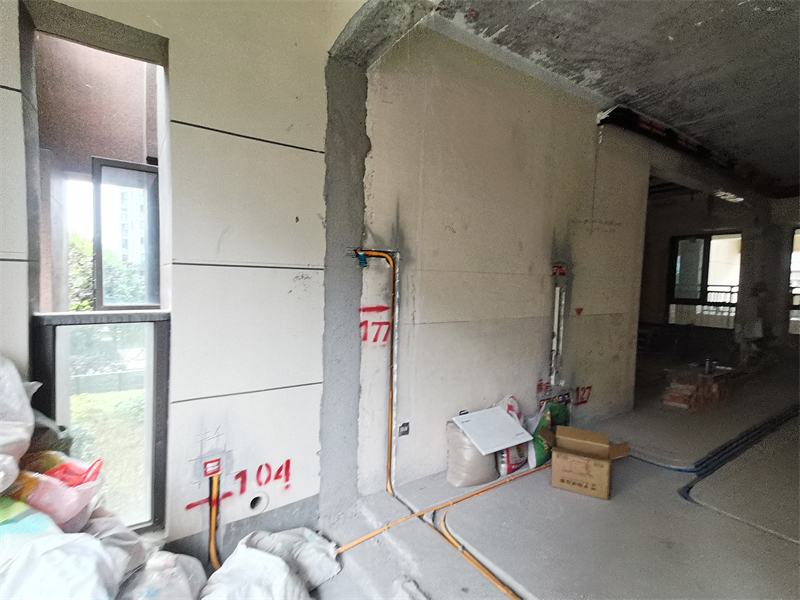

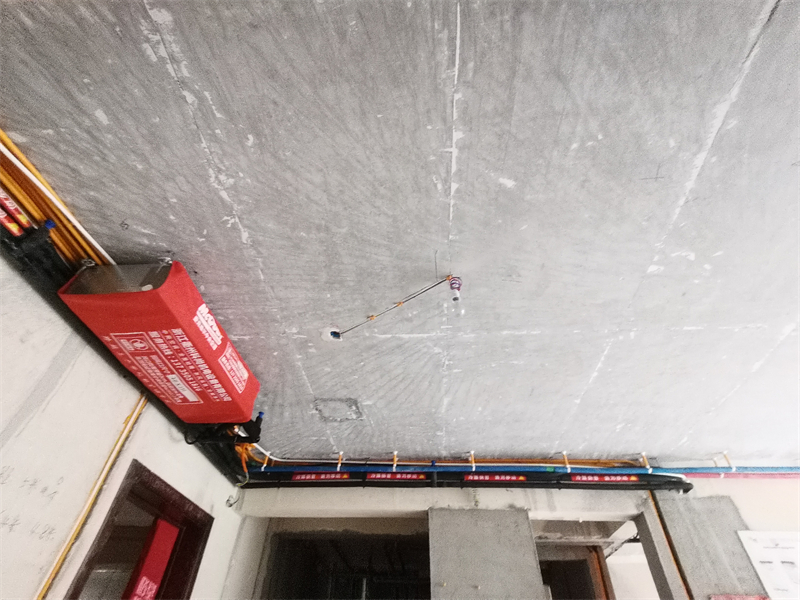

餐厅水电验收

餐厅斜对角图

发表于 2023-7-2 15:07:28

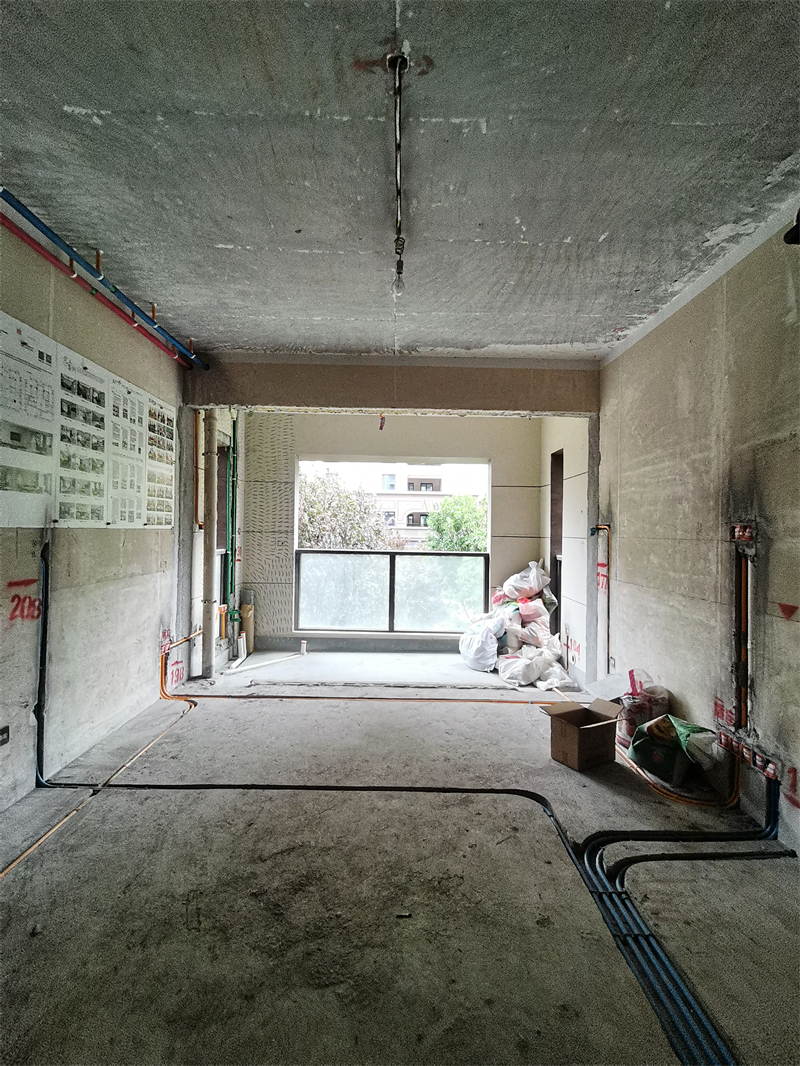

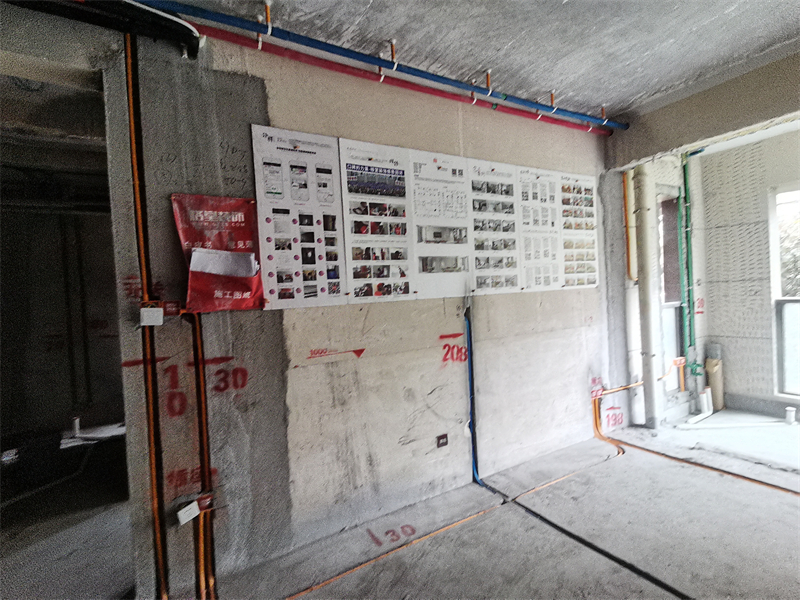

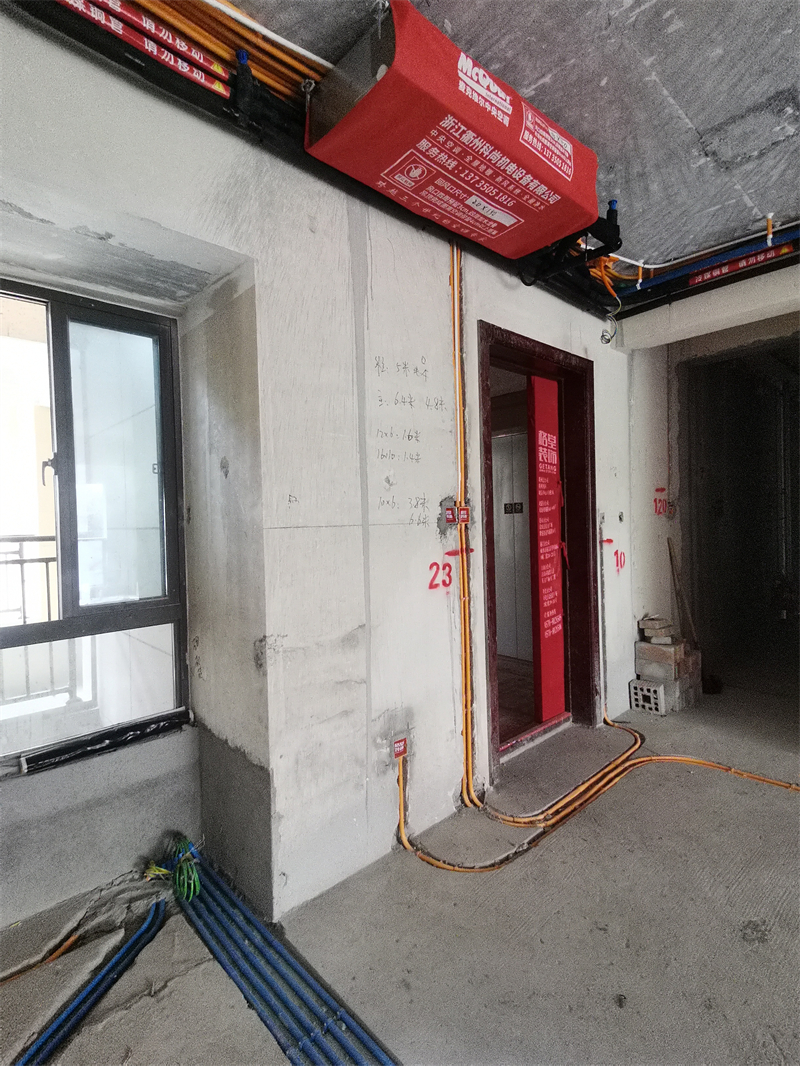

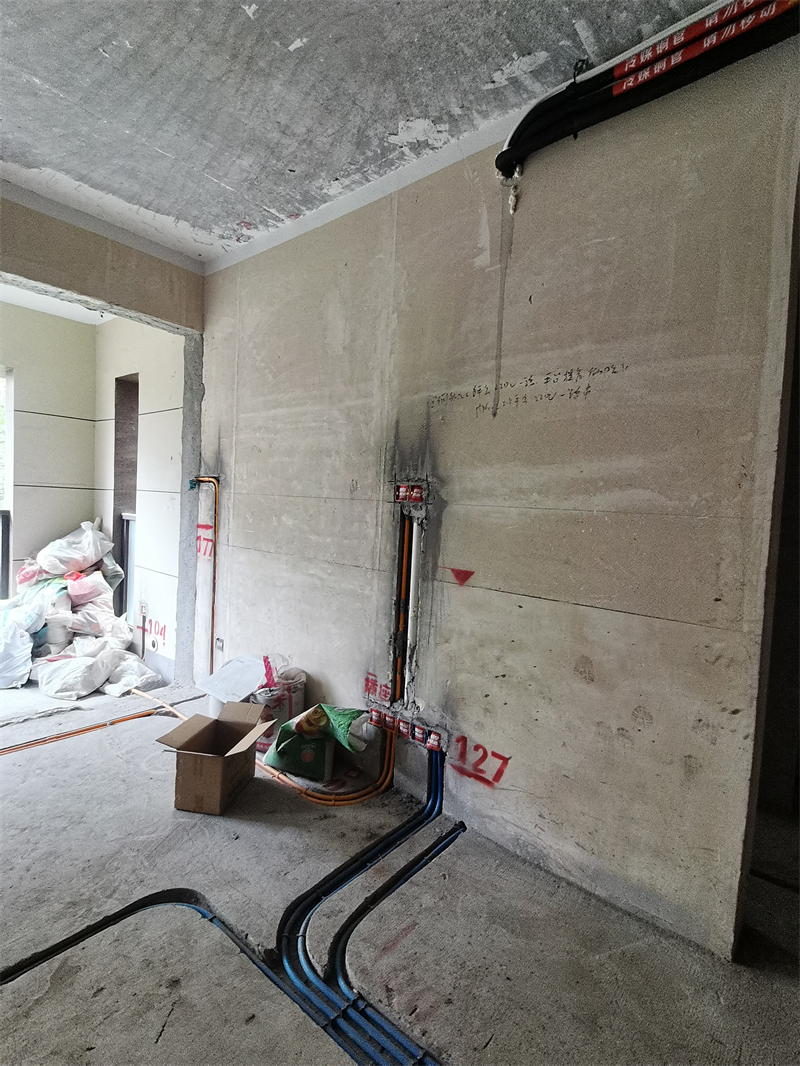

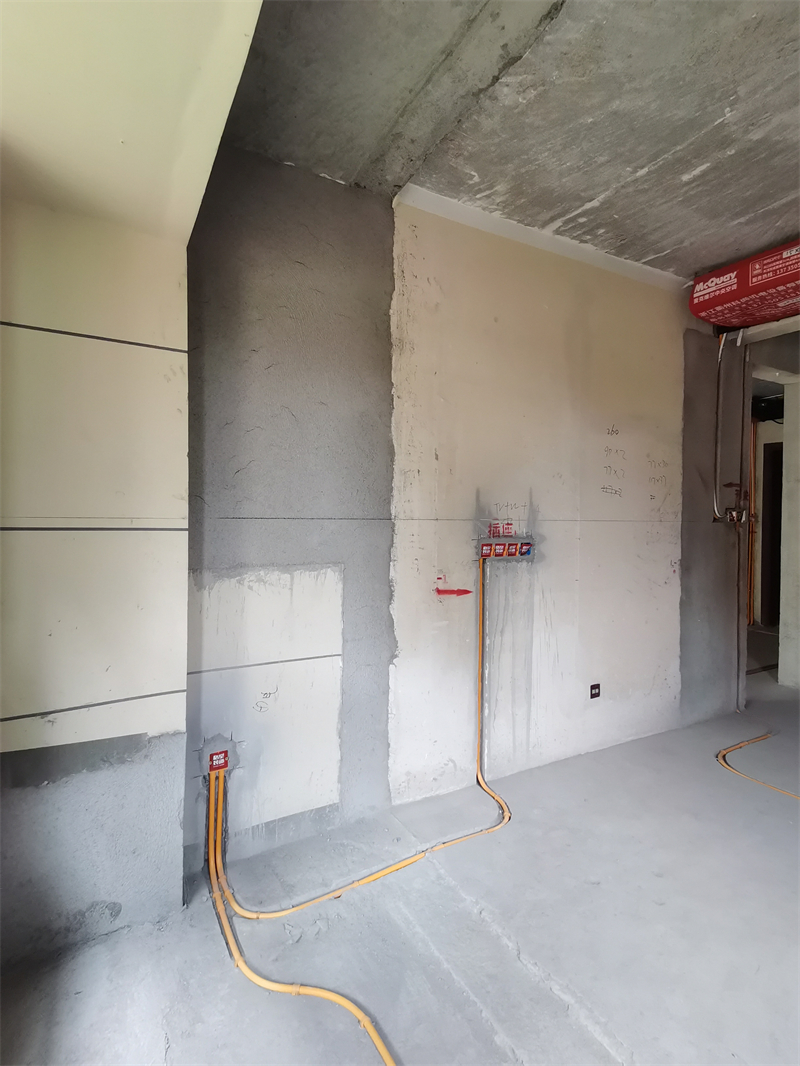

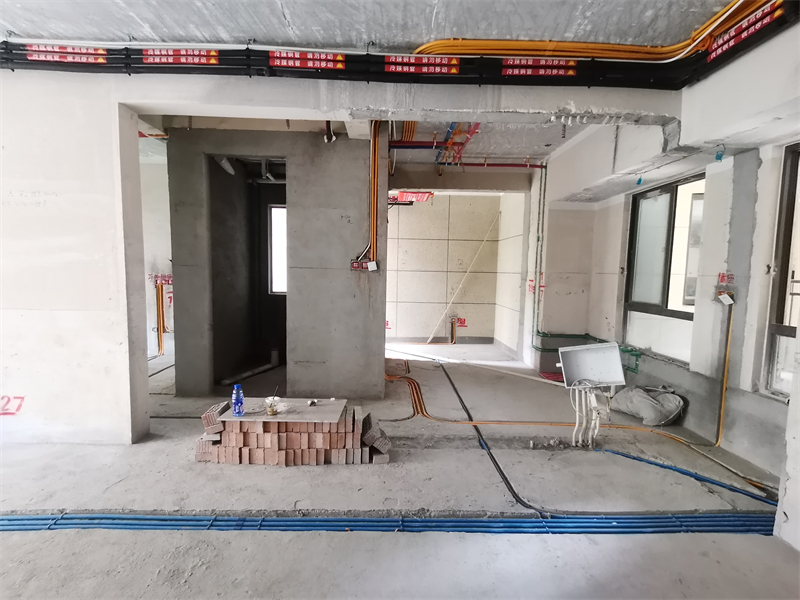

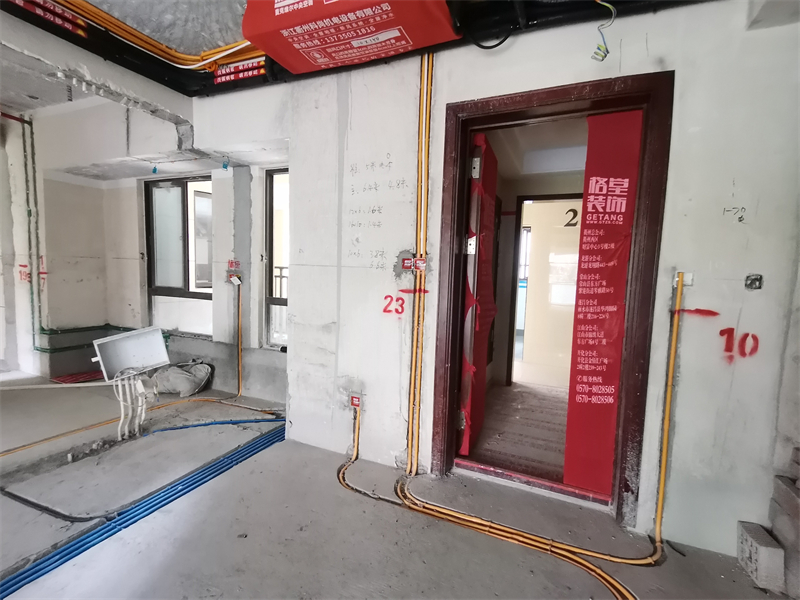

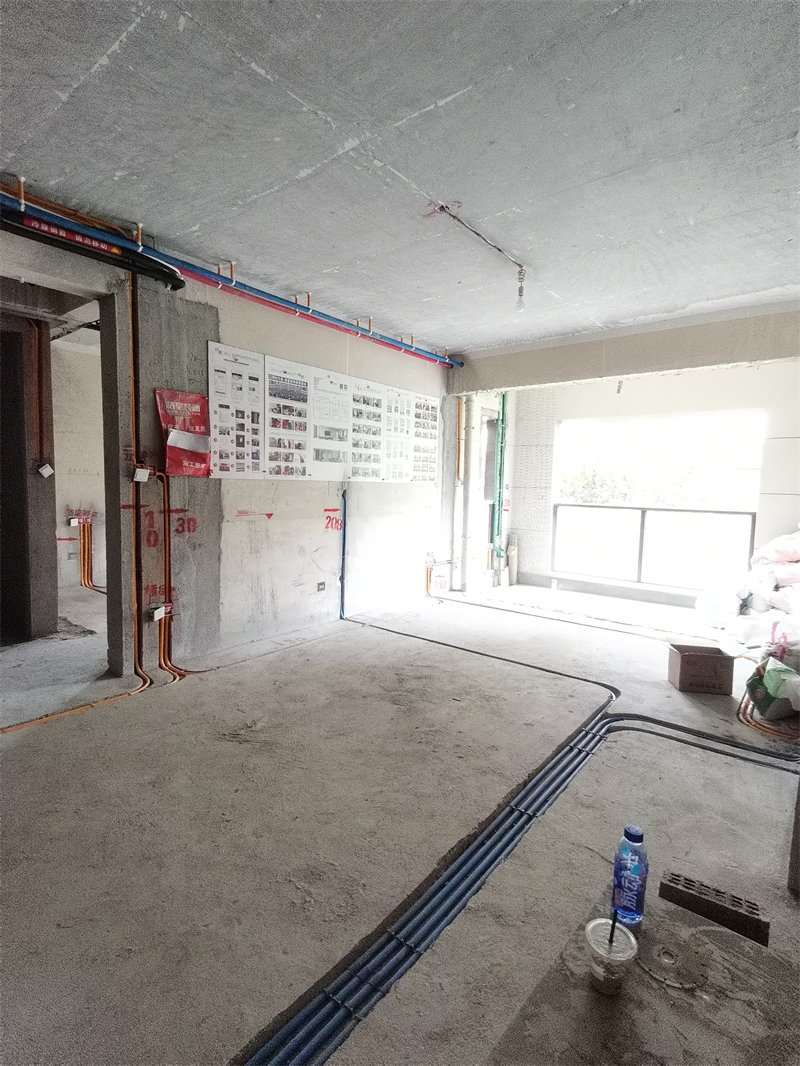

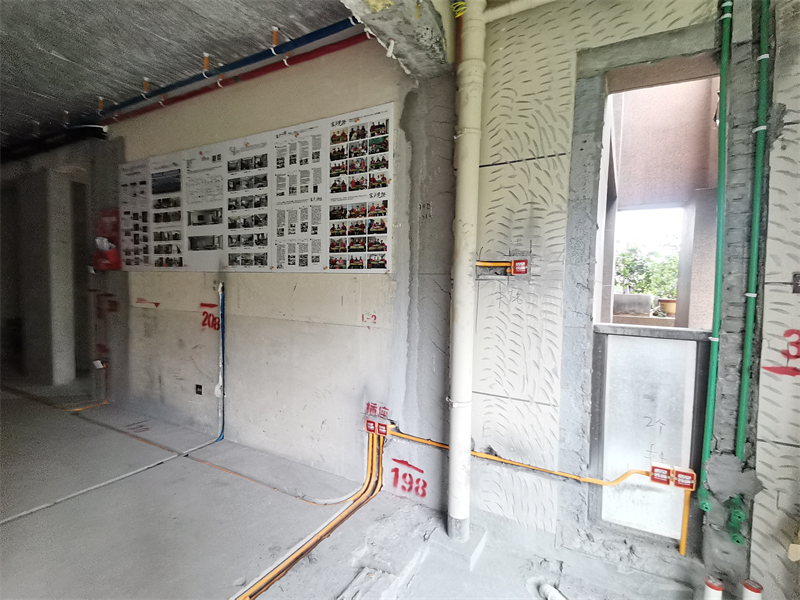

客厅水电验收、

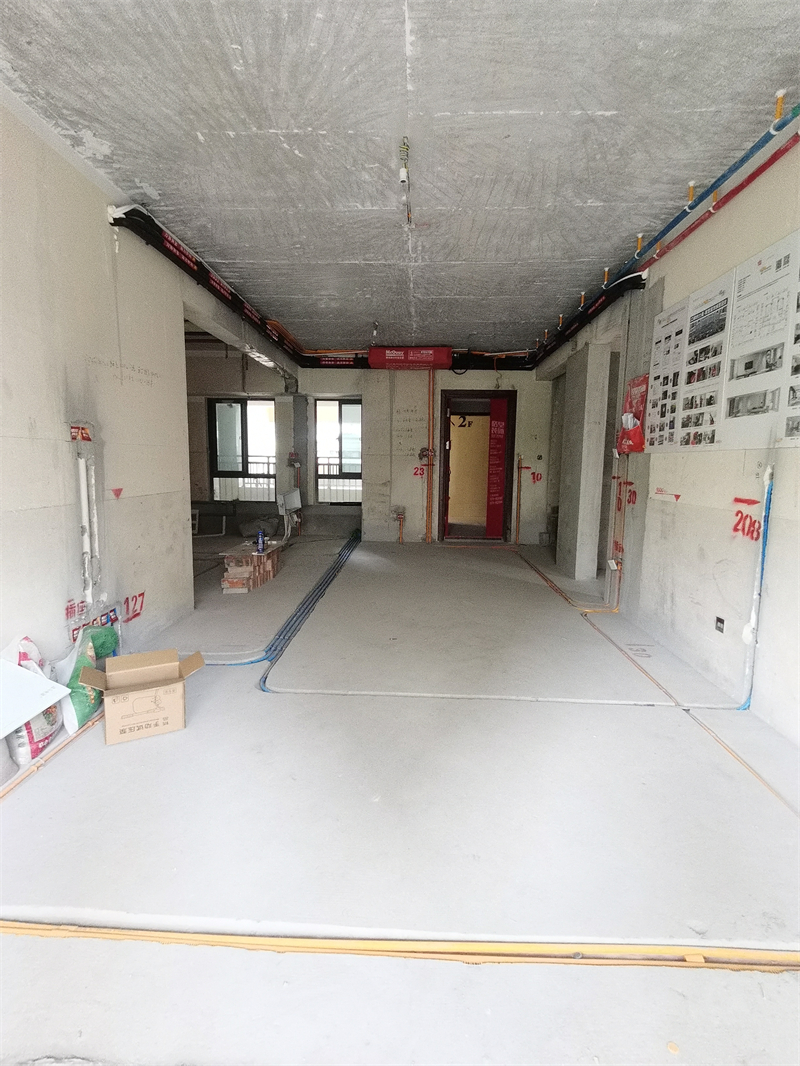

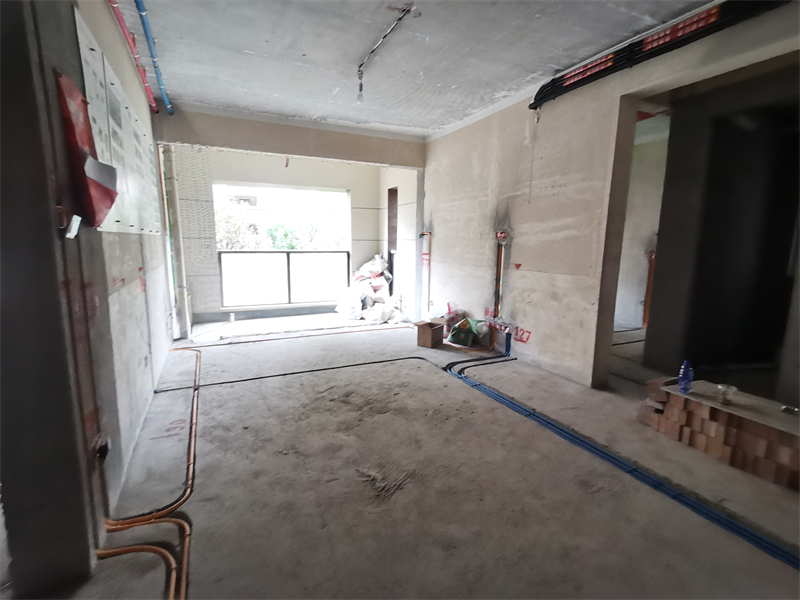

客厅斜对角图

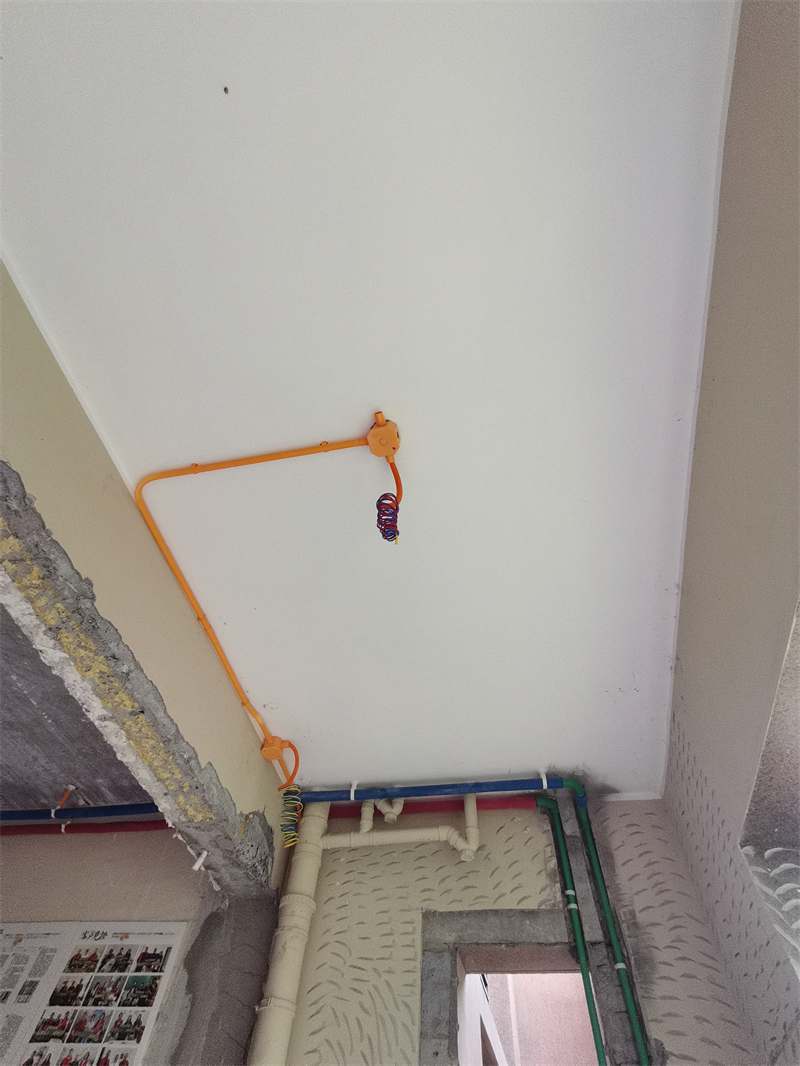

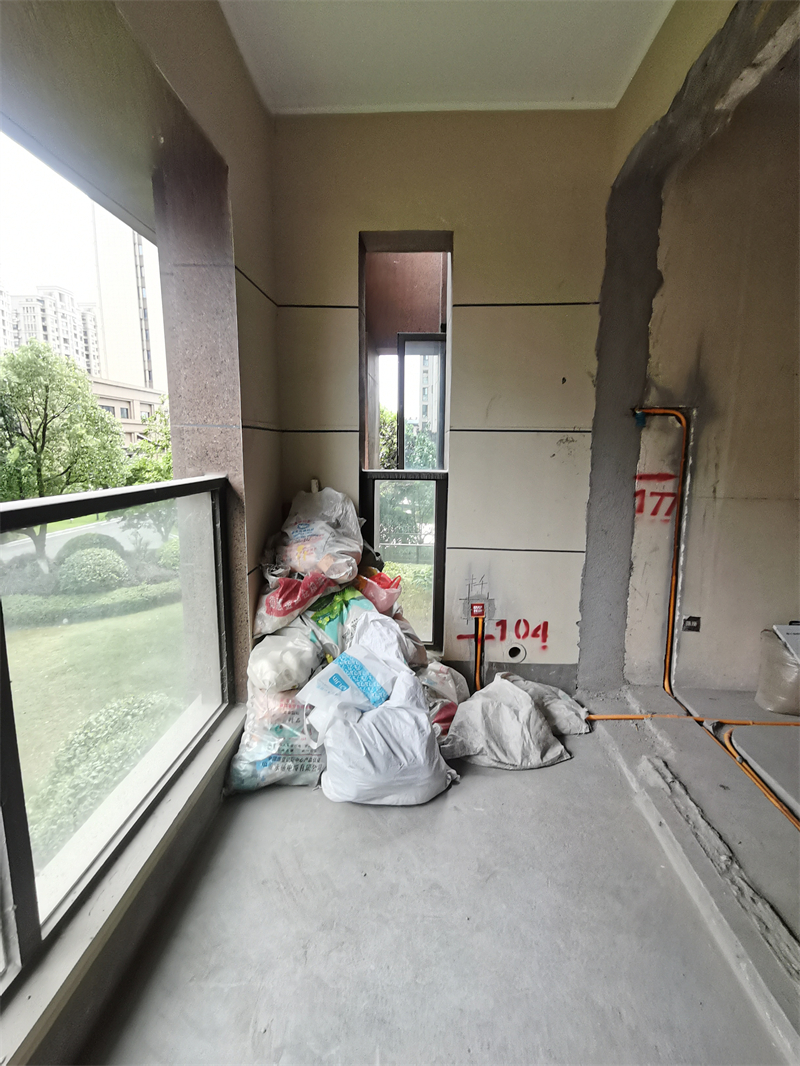

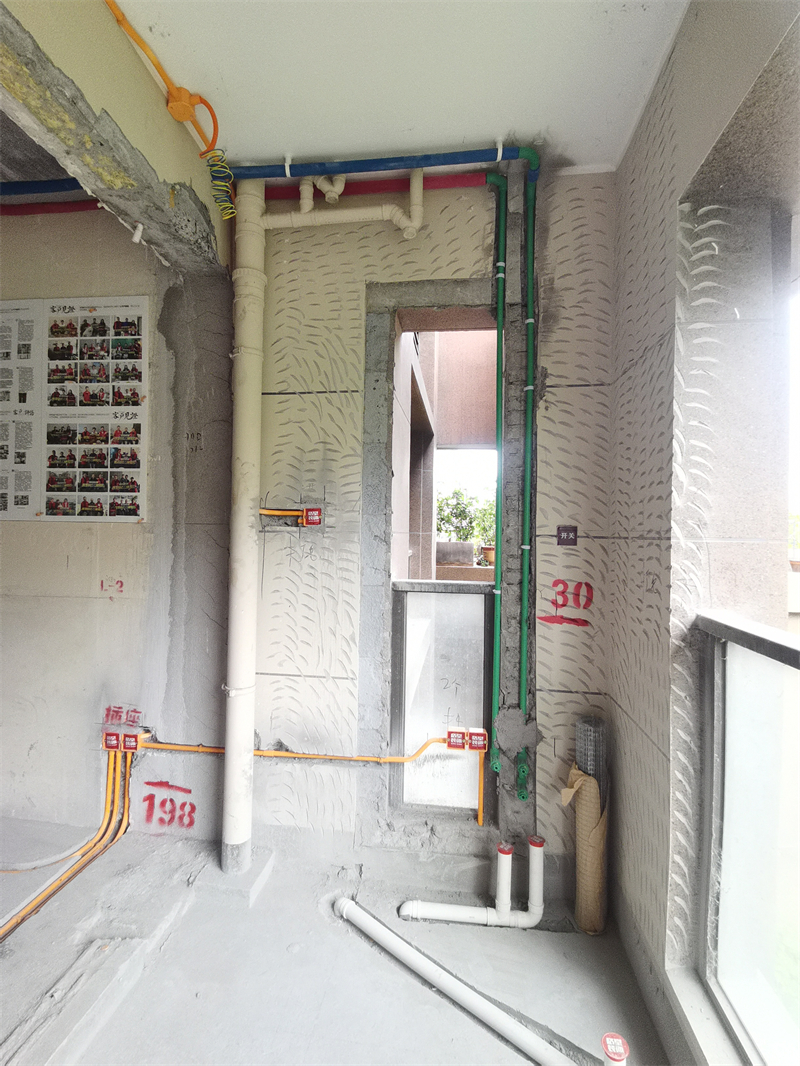

客厅阳台
