文华园10-2-4#109㎡现代——流动

发表于 2023-3-24 16:15:07

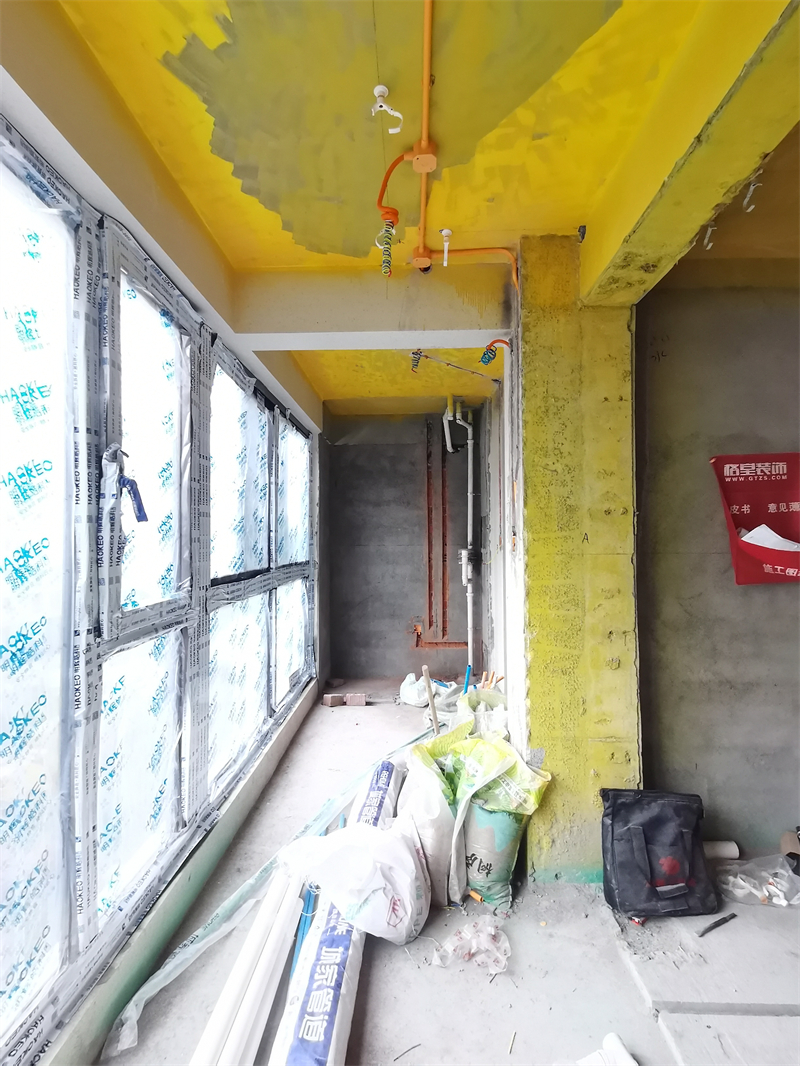

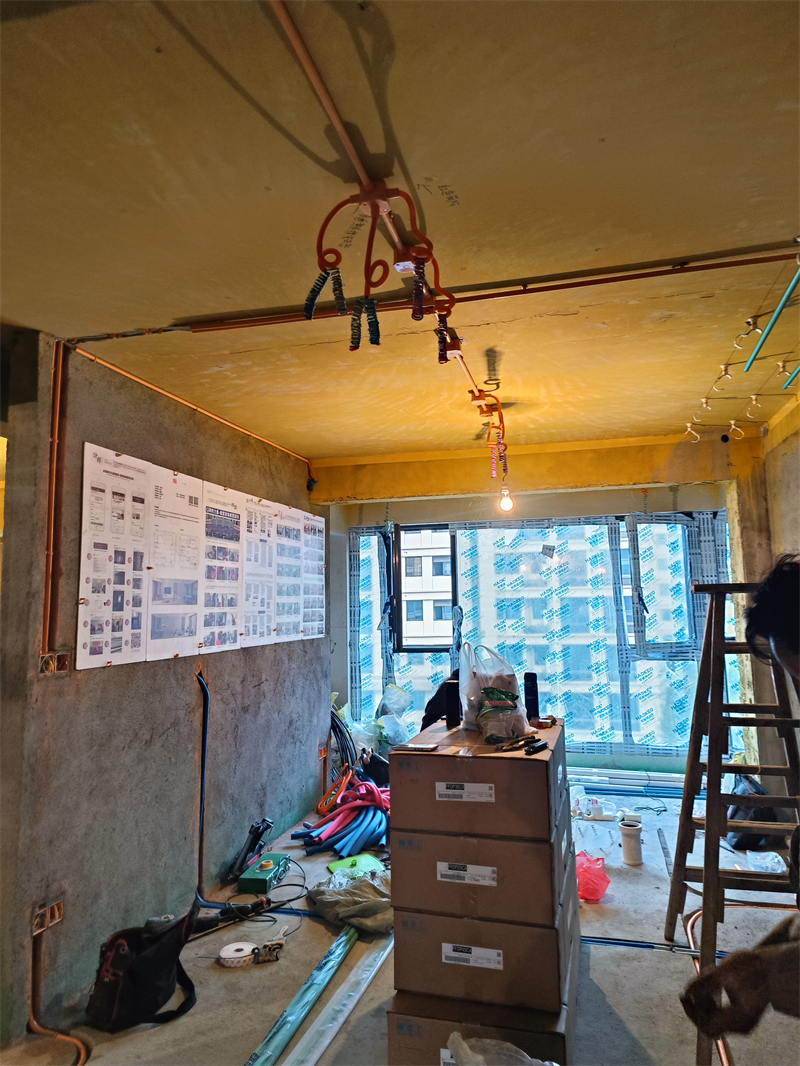

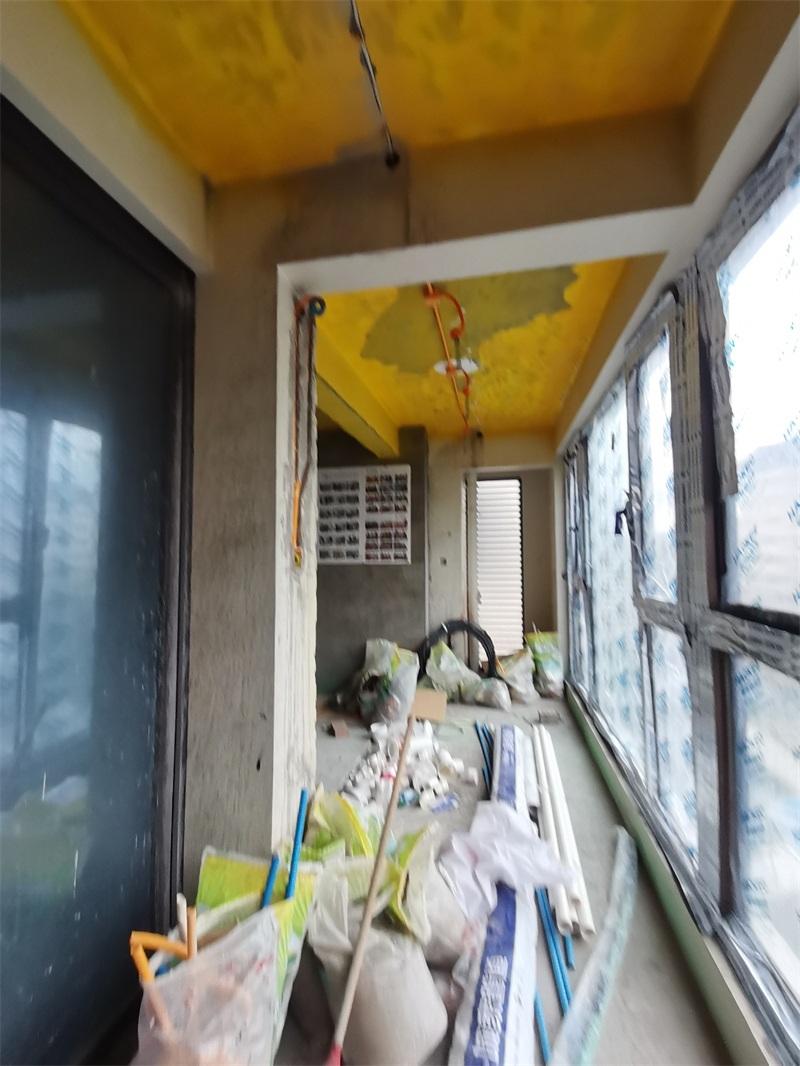

阳台对角图片

发表于 2023-3-24 16:17:02

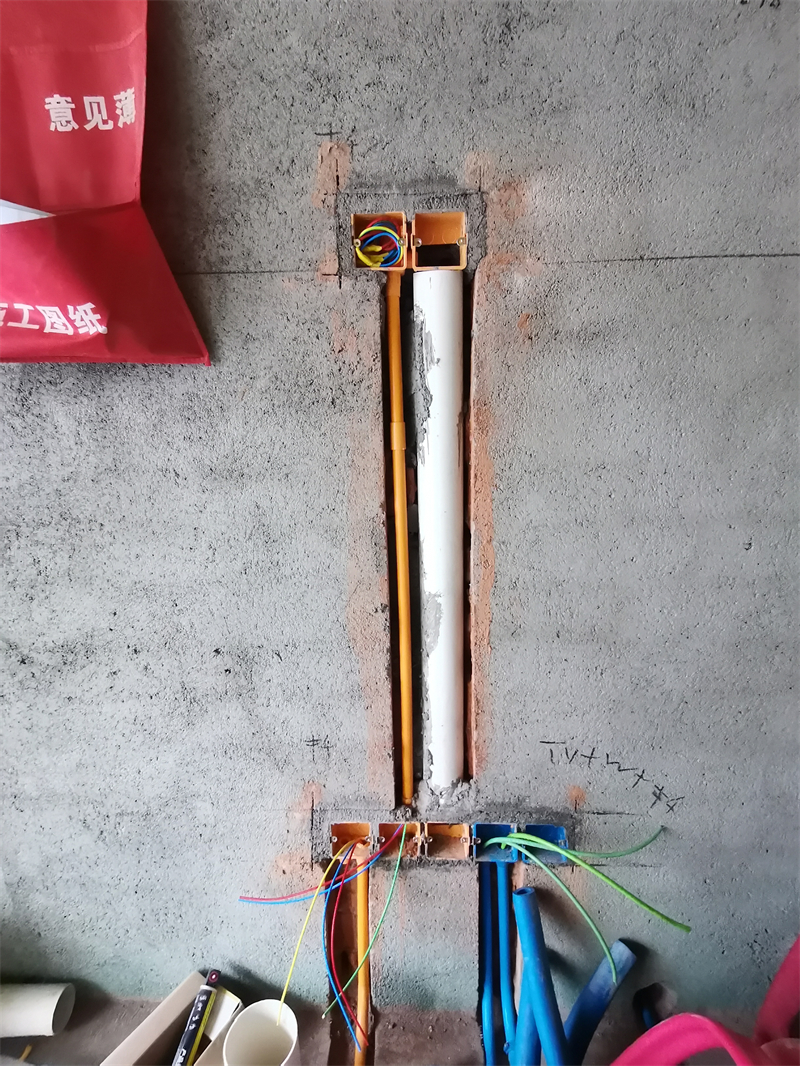

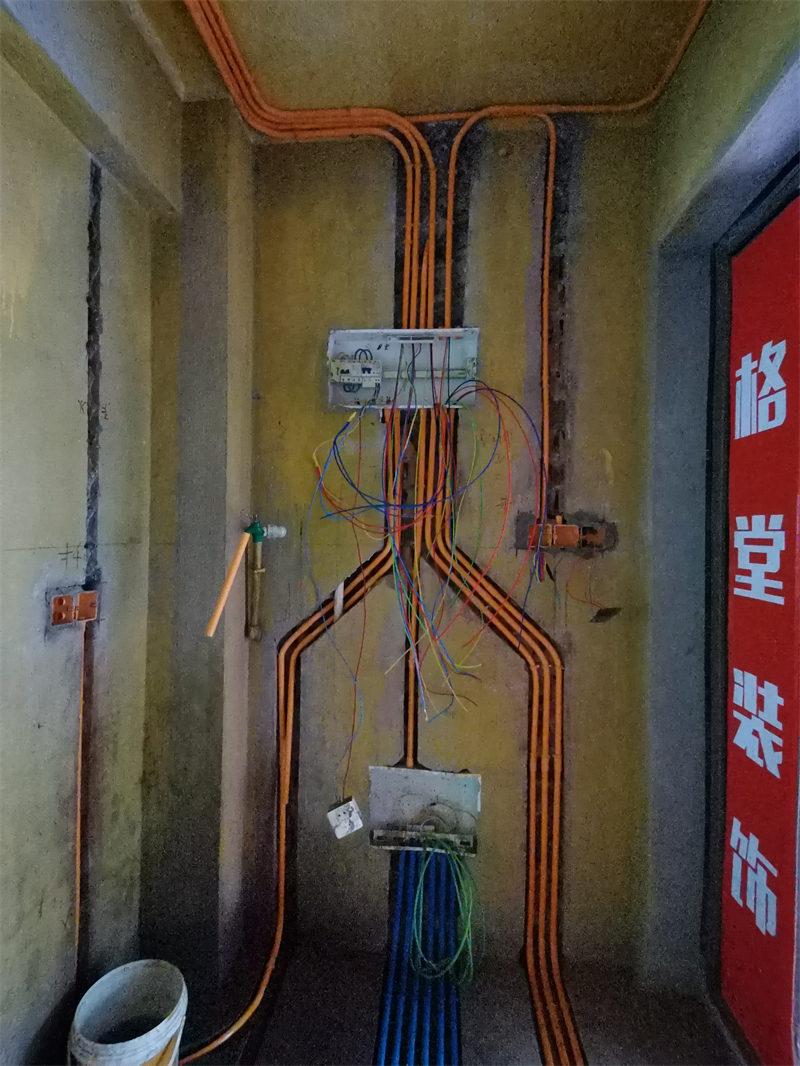

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

发表于 2023-3-24 16:19:21

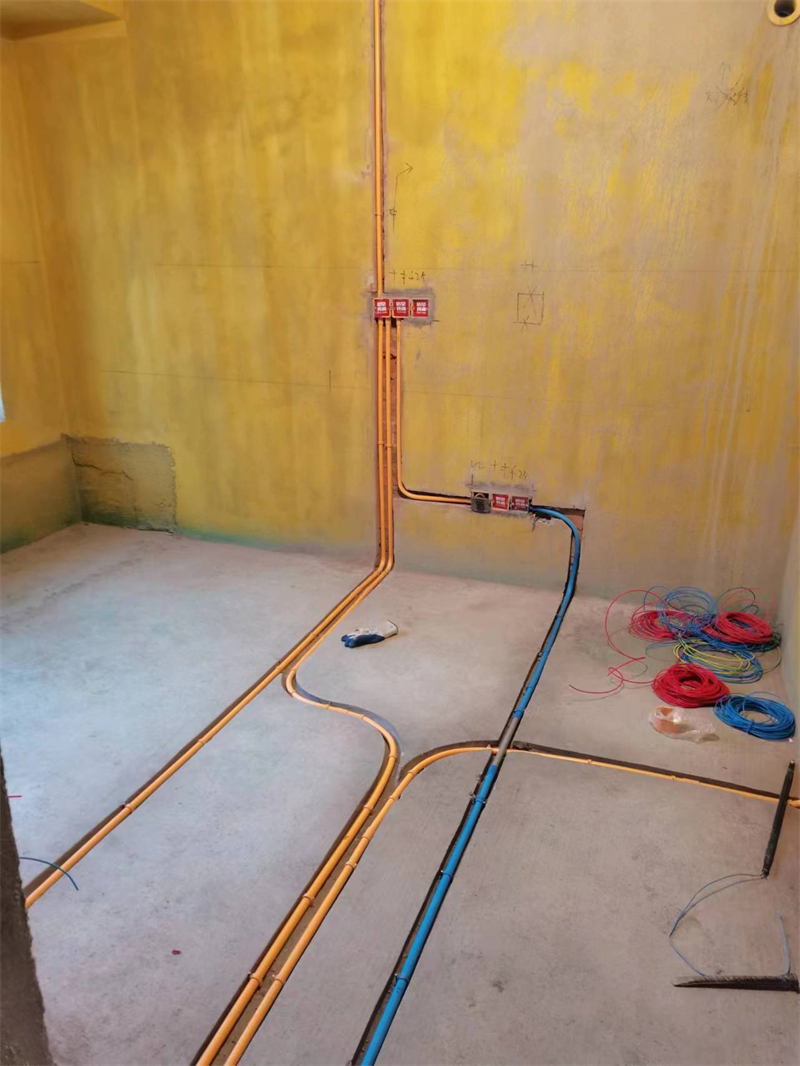

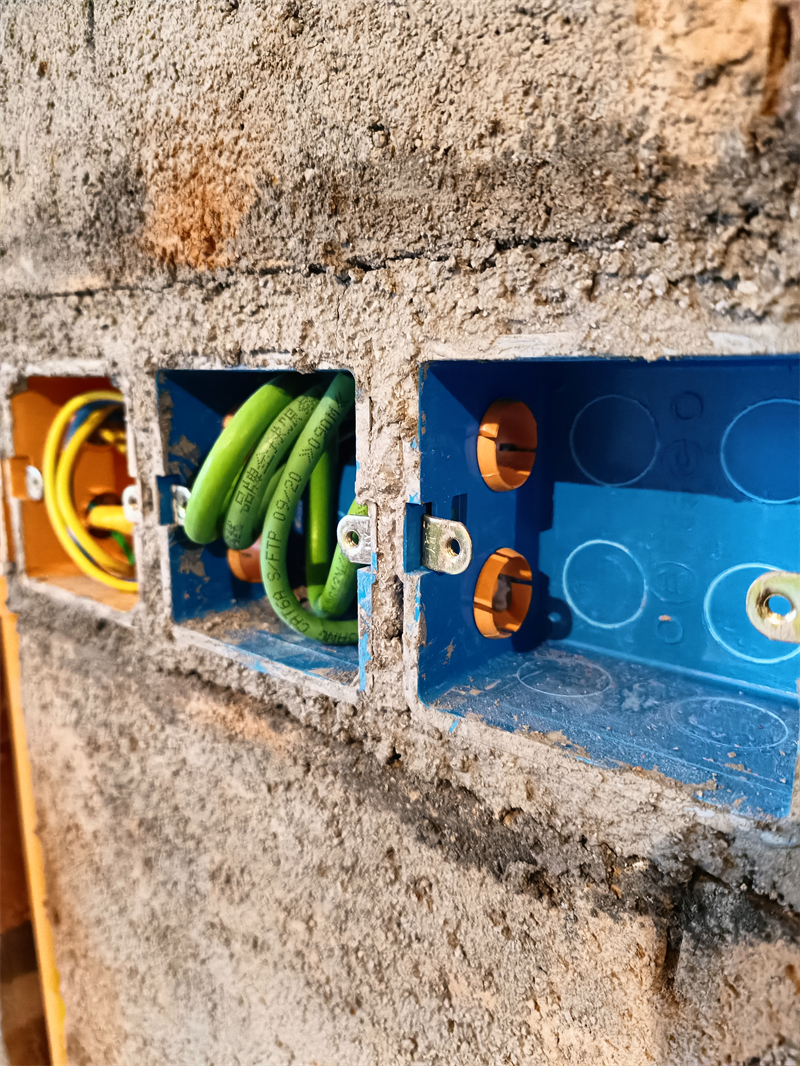

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

发表于 2023-3-24 16:20:34

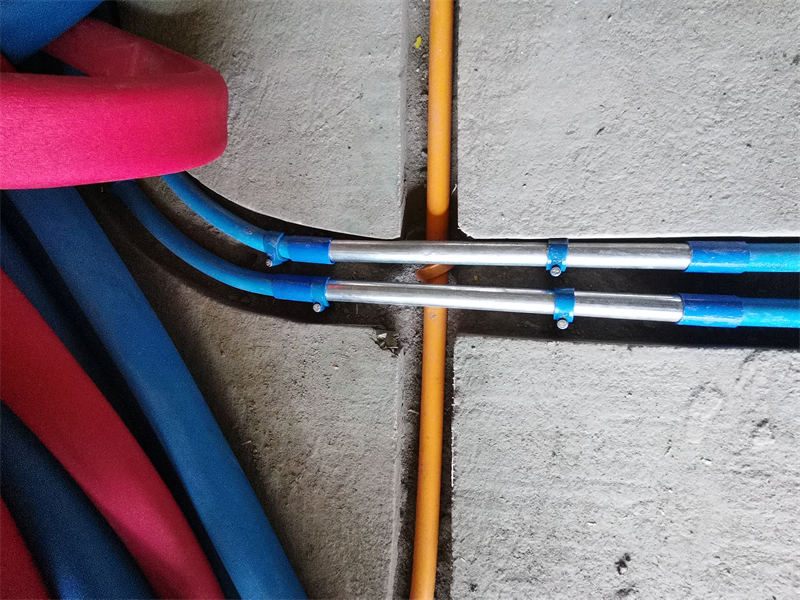

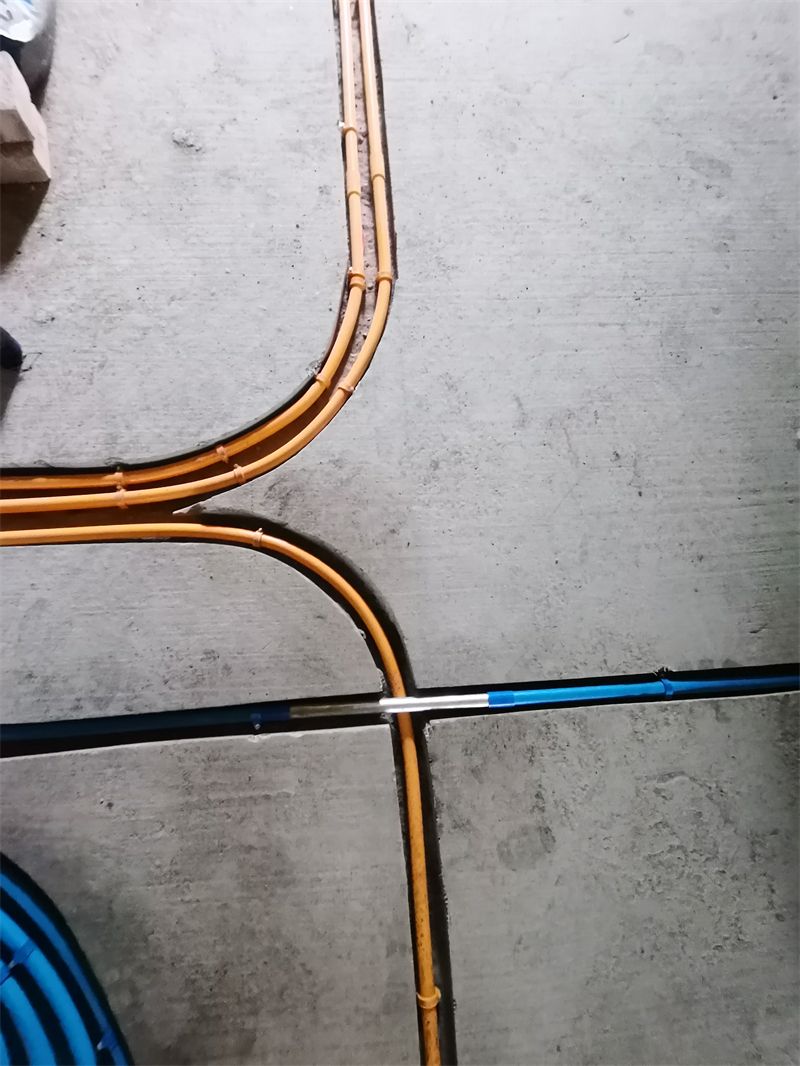

强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2023-3-24 16:25:33

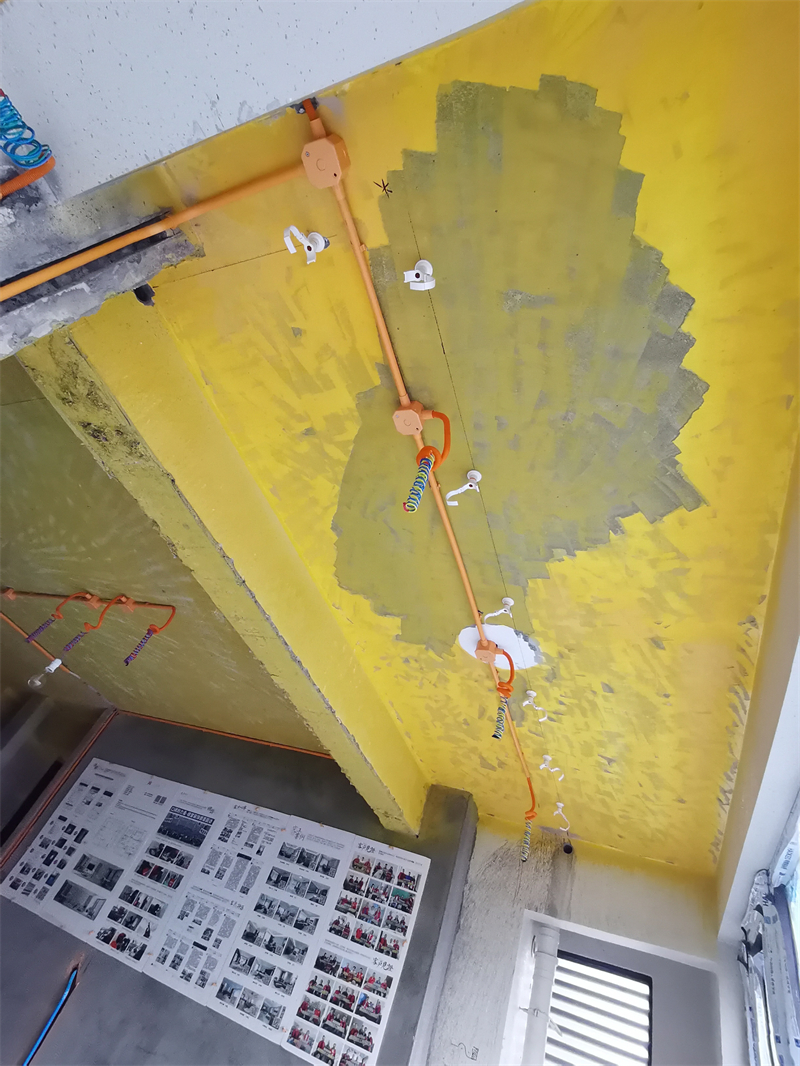

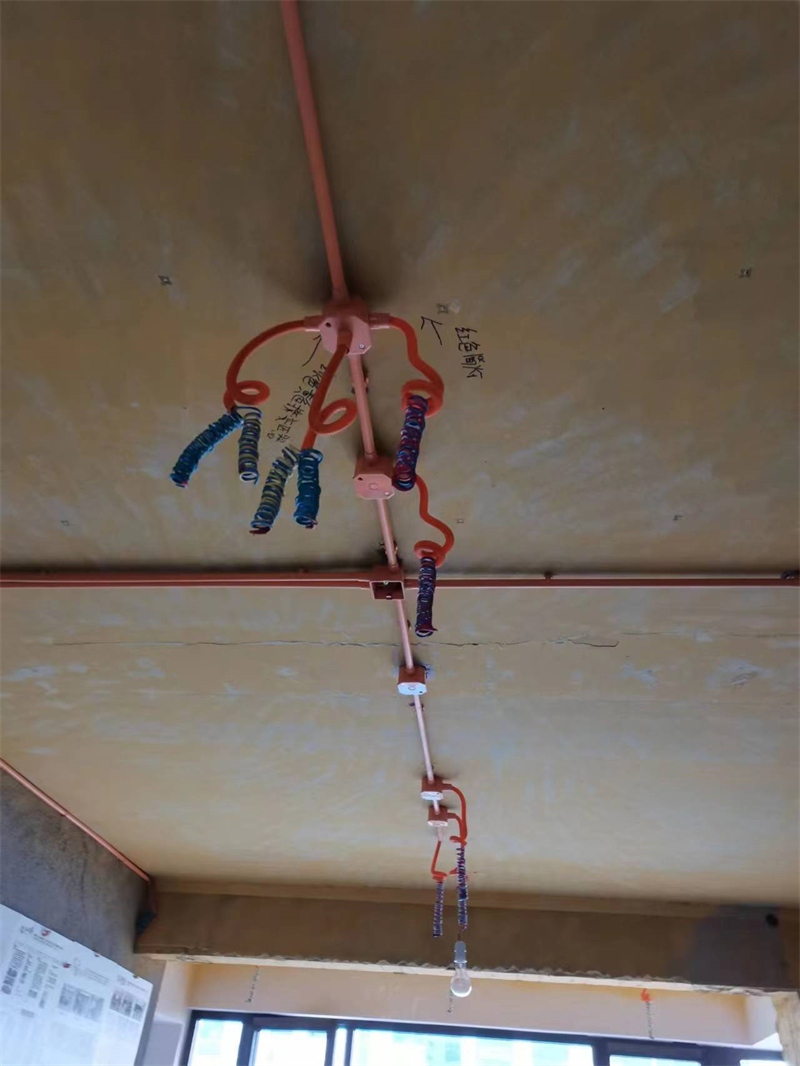

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2023-3-24 16:27:25

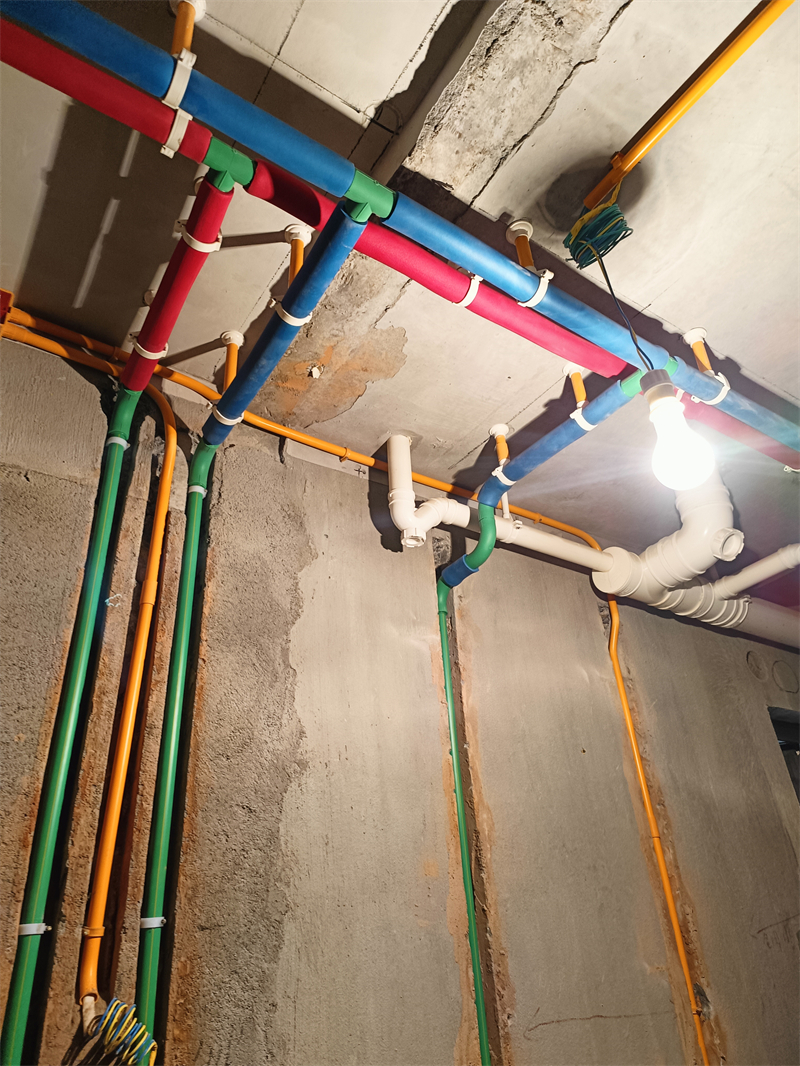

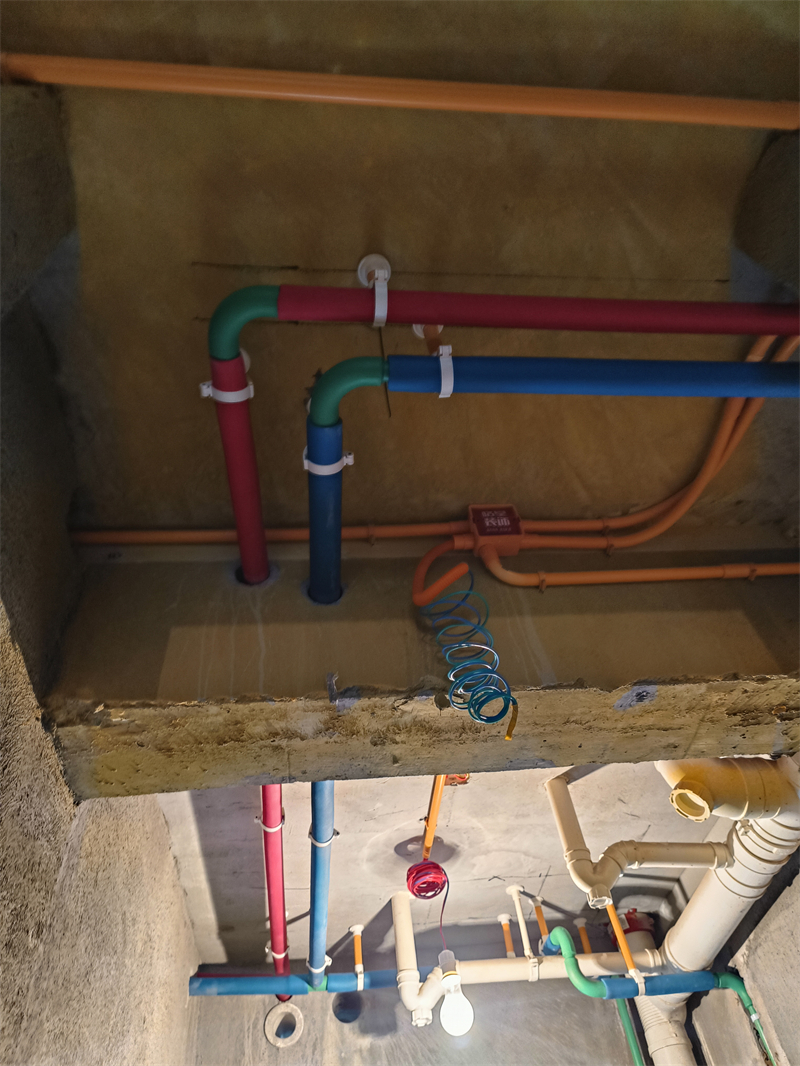

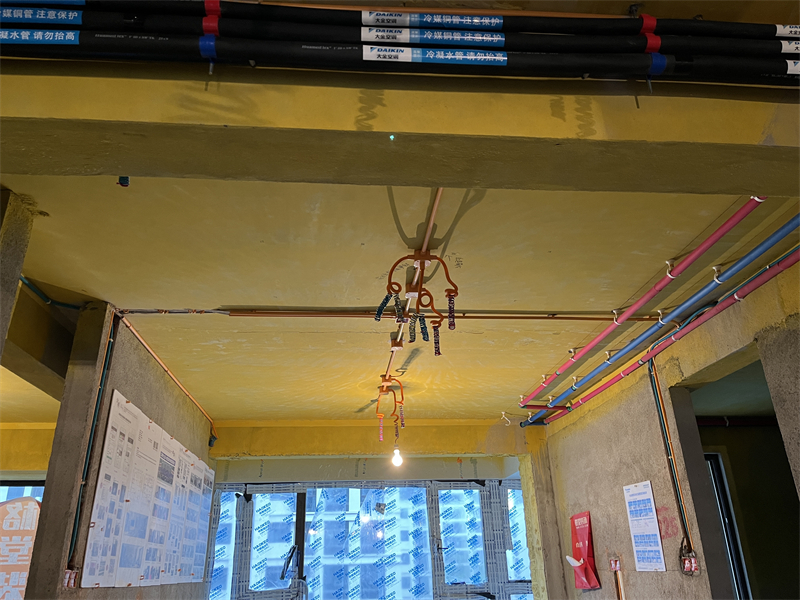

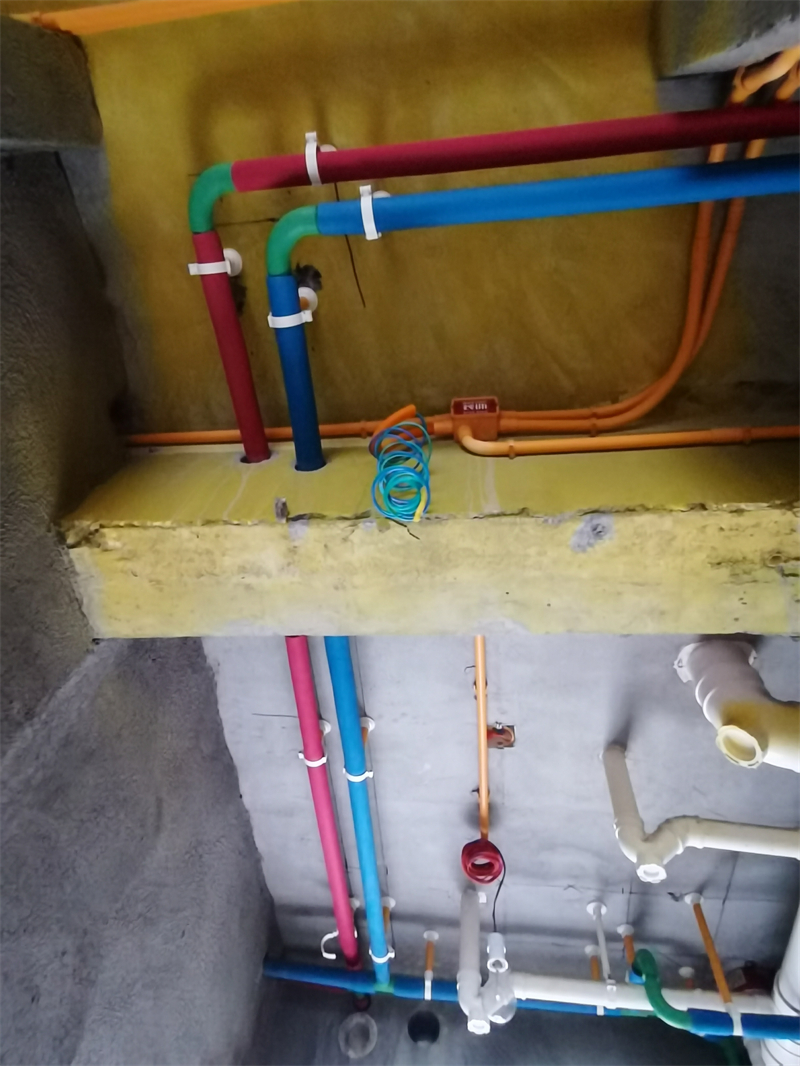

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

发表于 2023-3-24 16:30:19

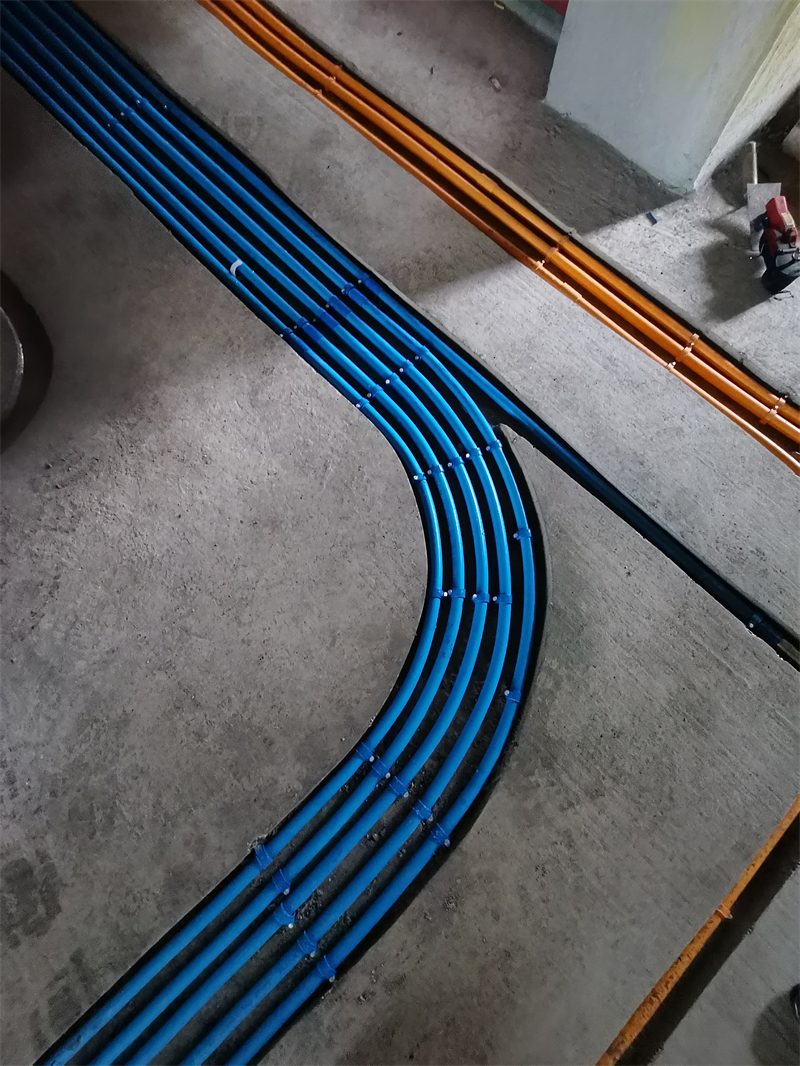

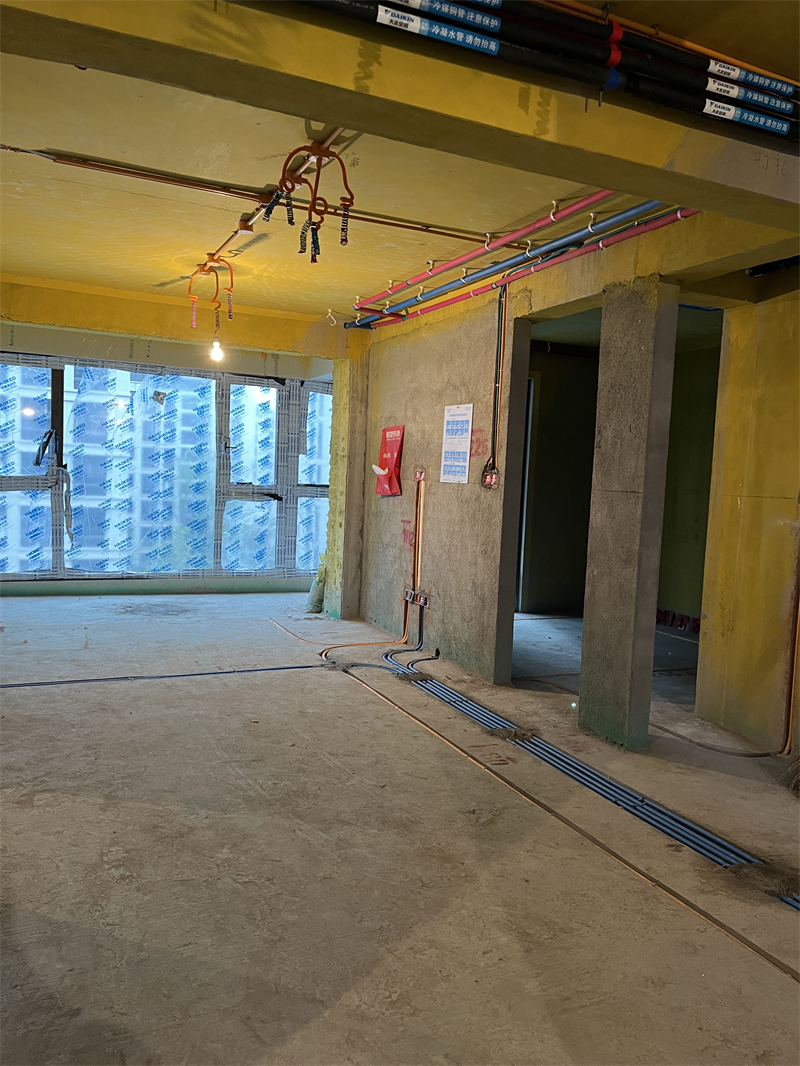

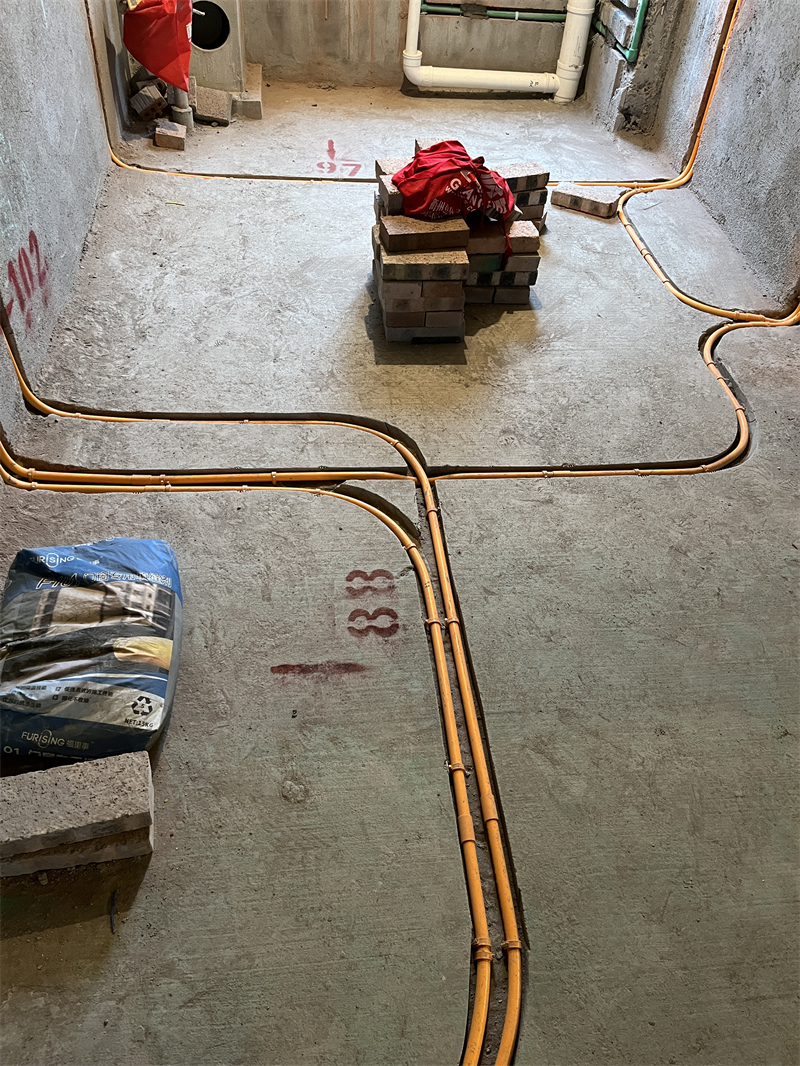

地面线管并排2根以上管卡顺钉，间隙均匀。

发表于 2023-3-25 16:55:55

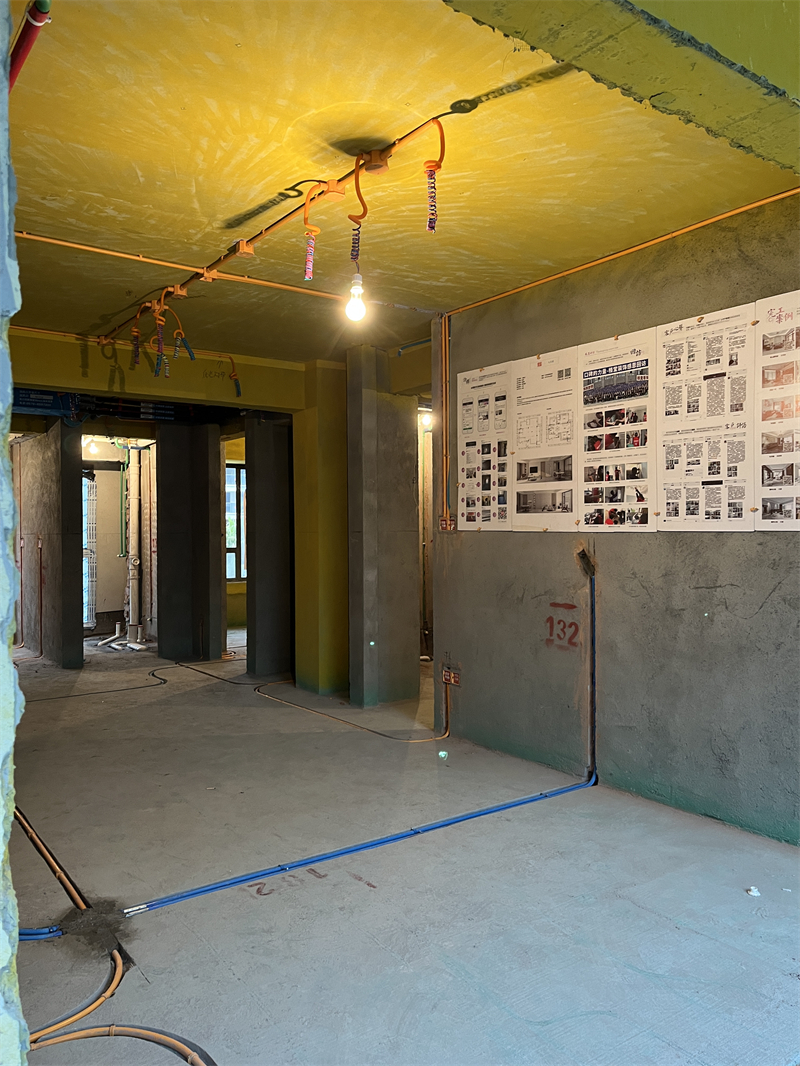

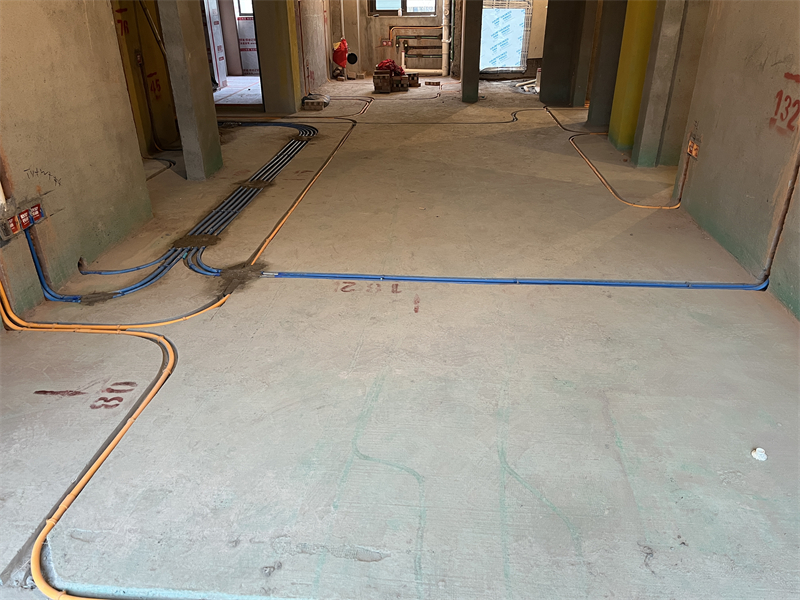

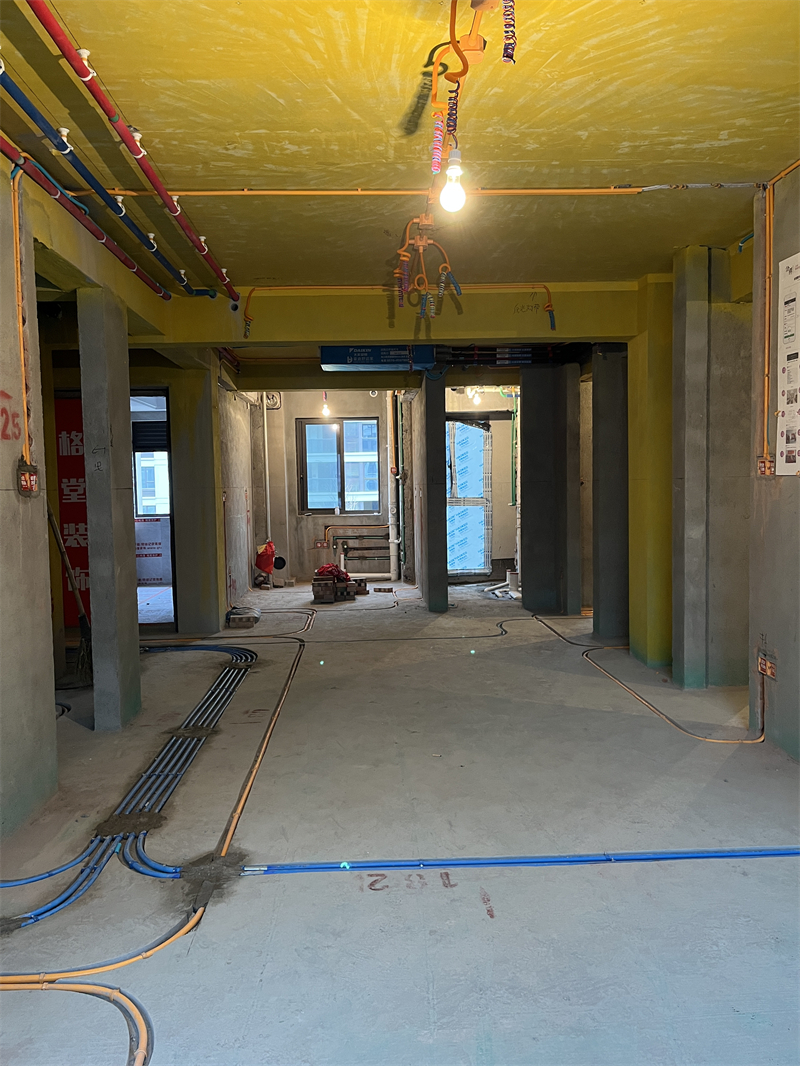

水电完工展示：1、客厅对角图

发表于 2023-3-25 16:56:40

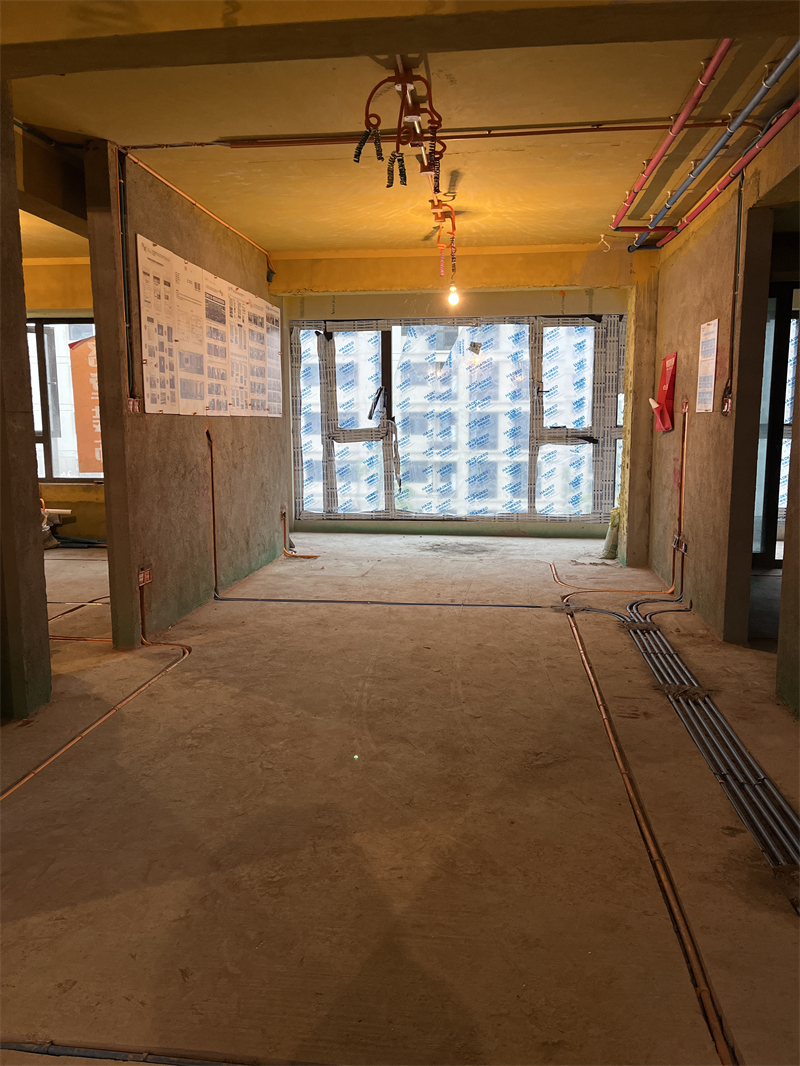

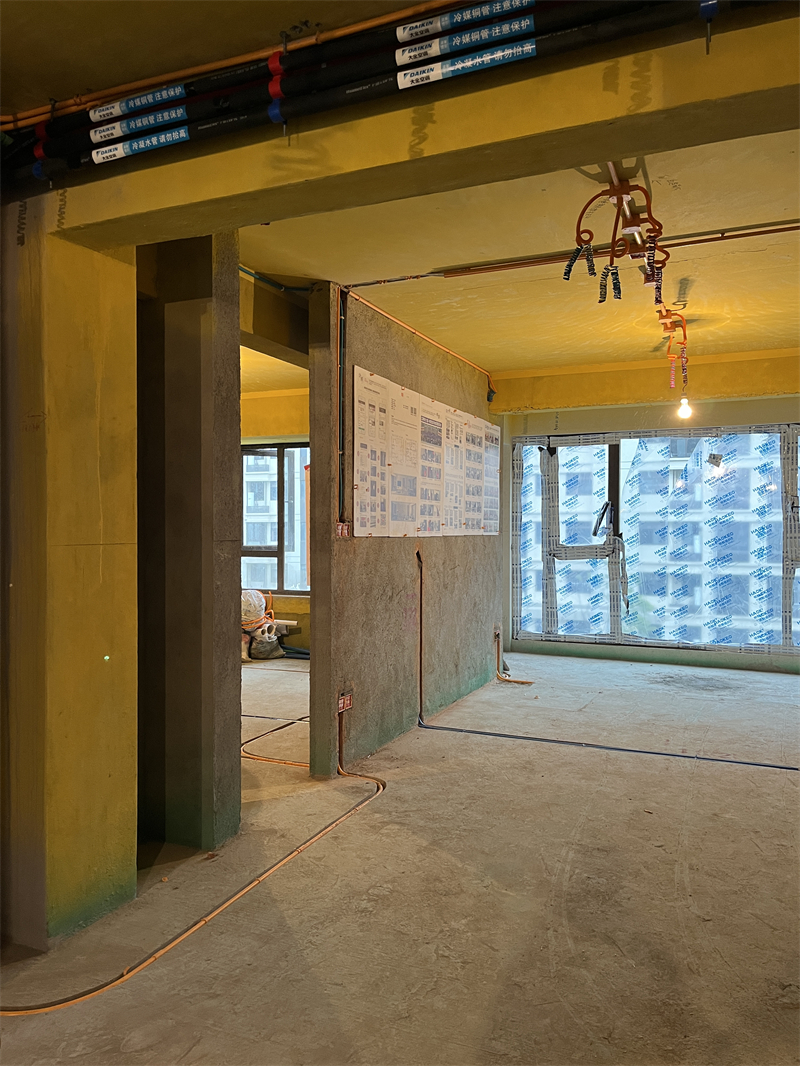

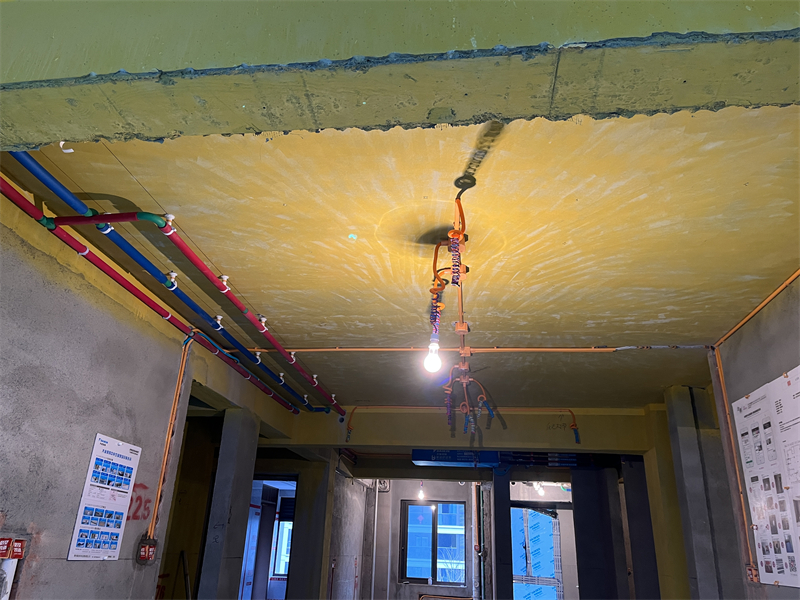

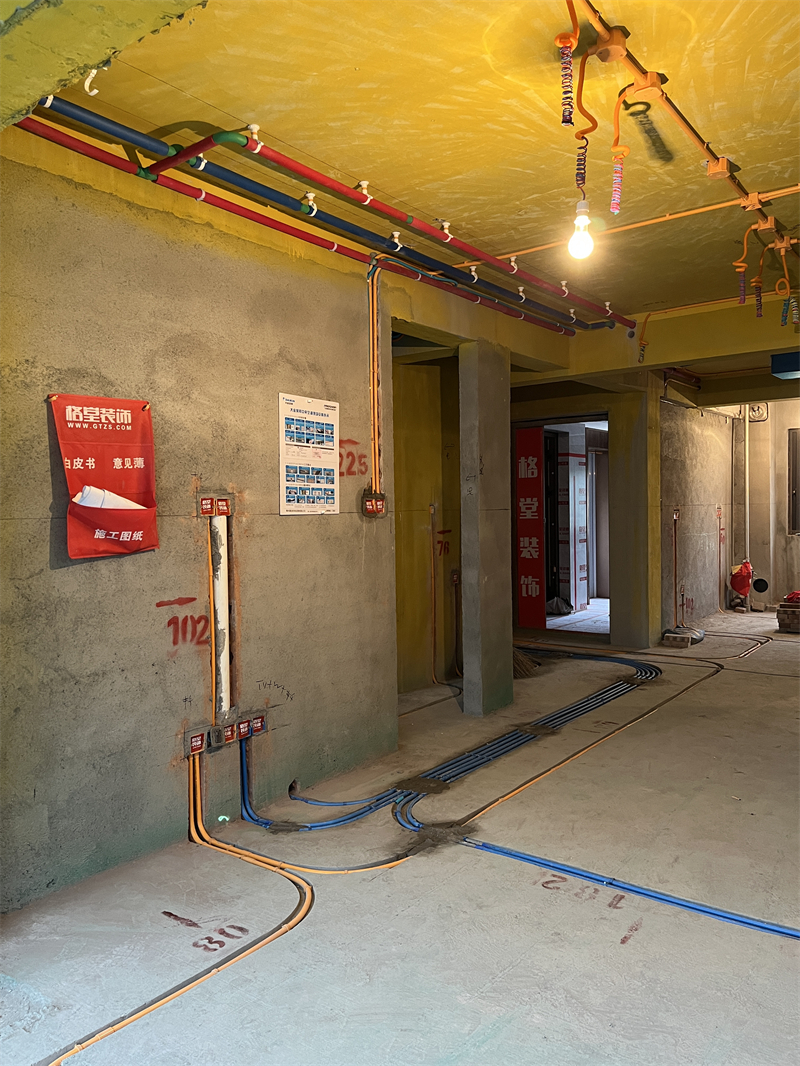

客厅斜对角图片：

发表于 2023-3-25 16:57:55

本帖最后由格堂柴姐于 2023-3-25 16:59 编辑

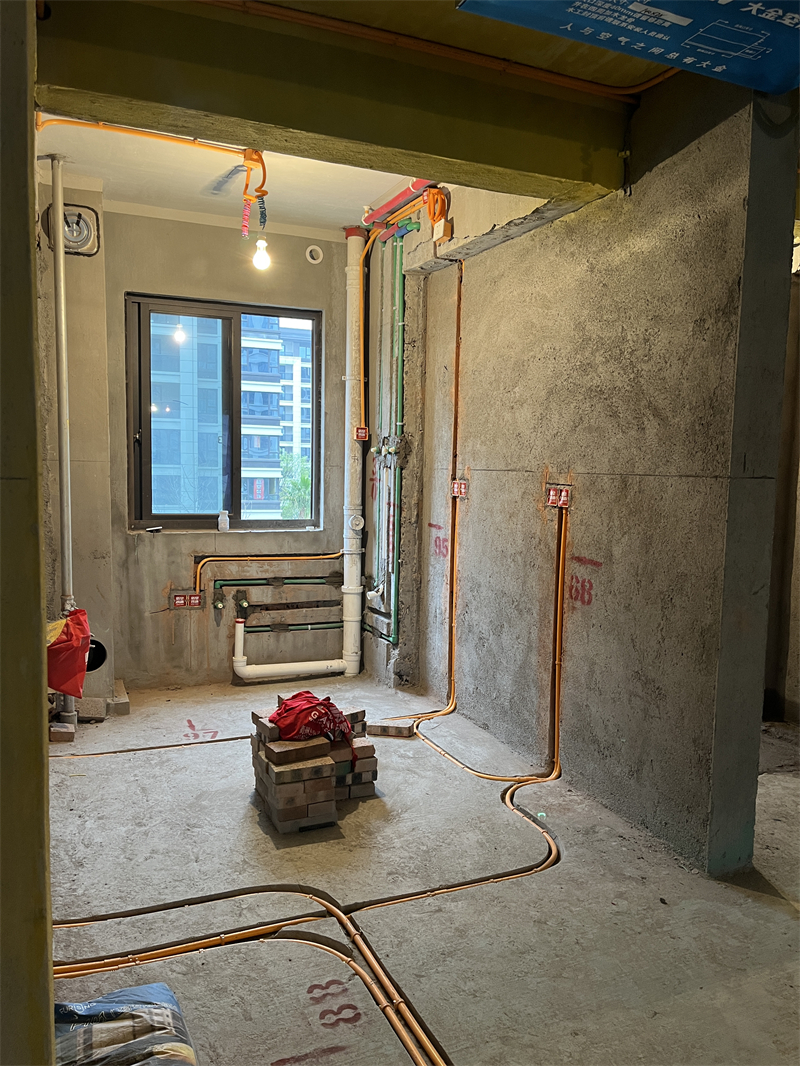

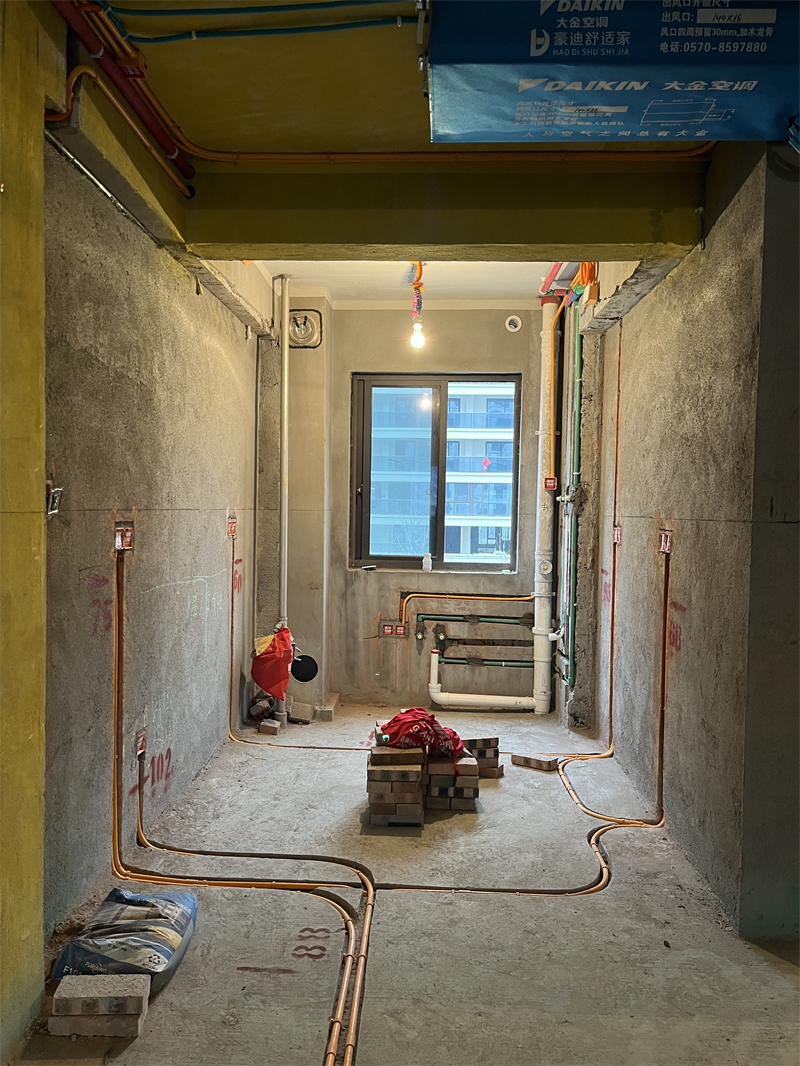

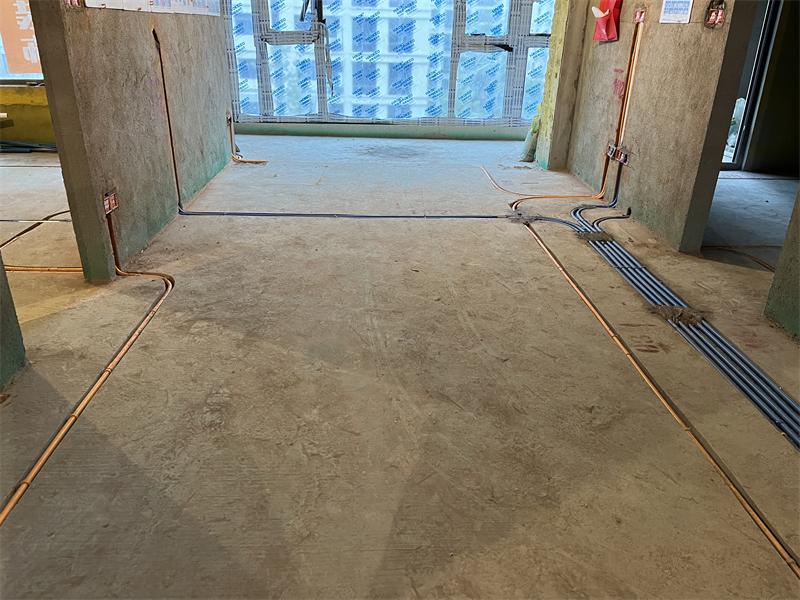

厨房对角图:
