云澜府21-1-11#98㎡现代——清林径

发表于 2022-9-23 11:32:43

主卧顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-23 11:36:51

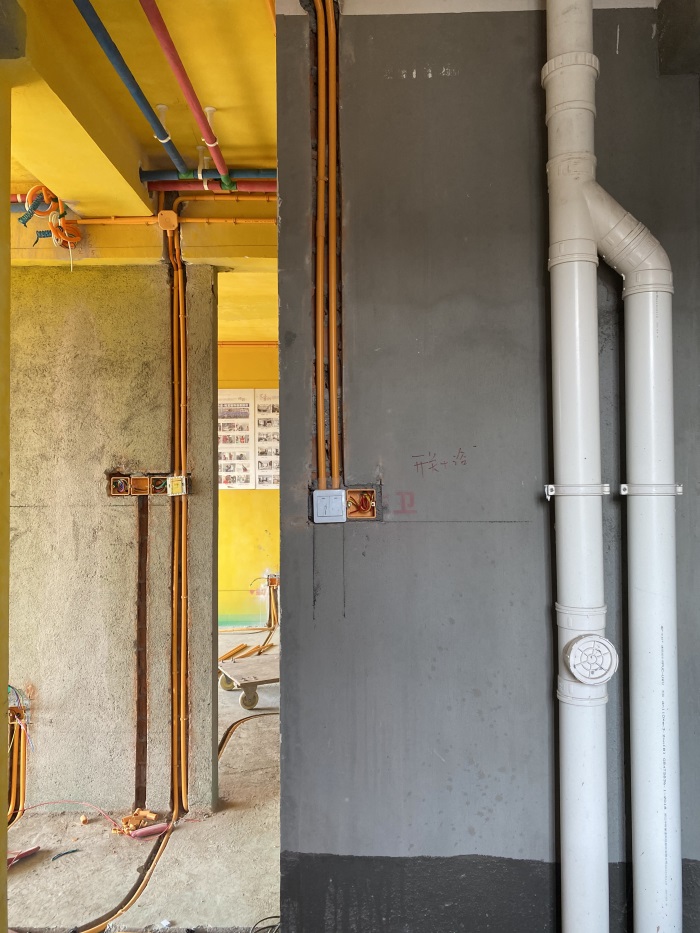

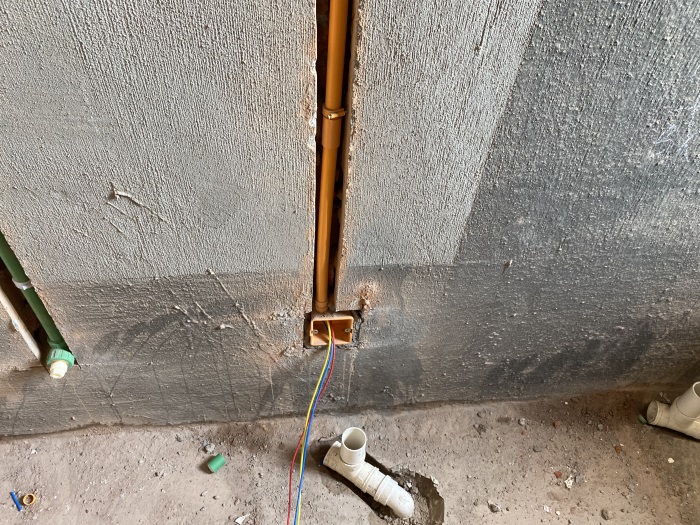

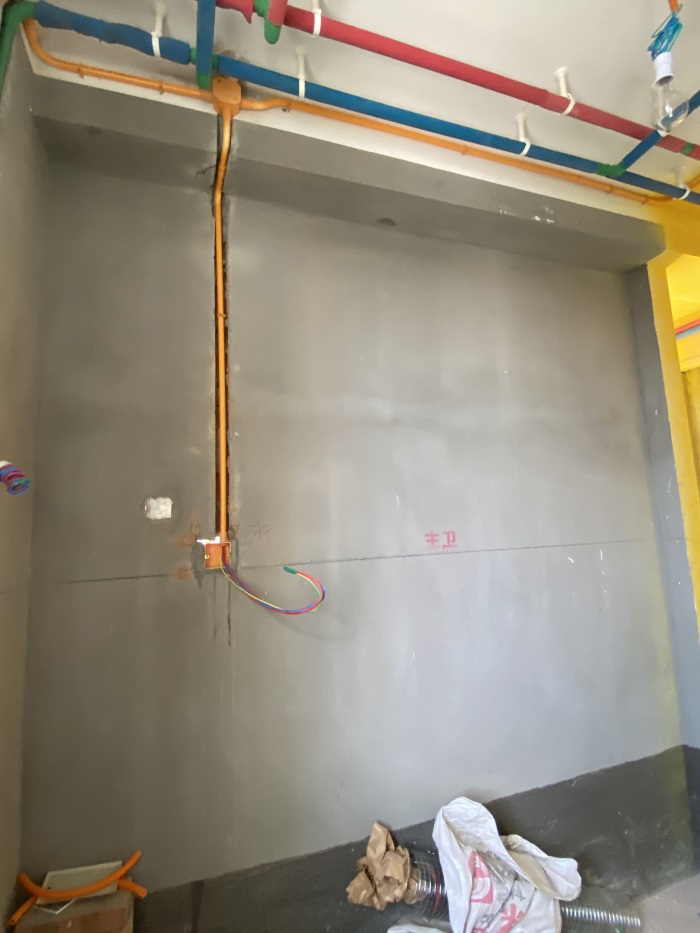

主卫墙面开关离地净高1.3米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

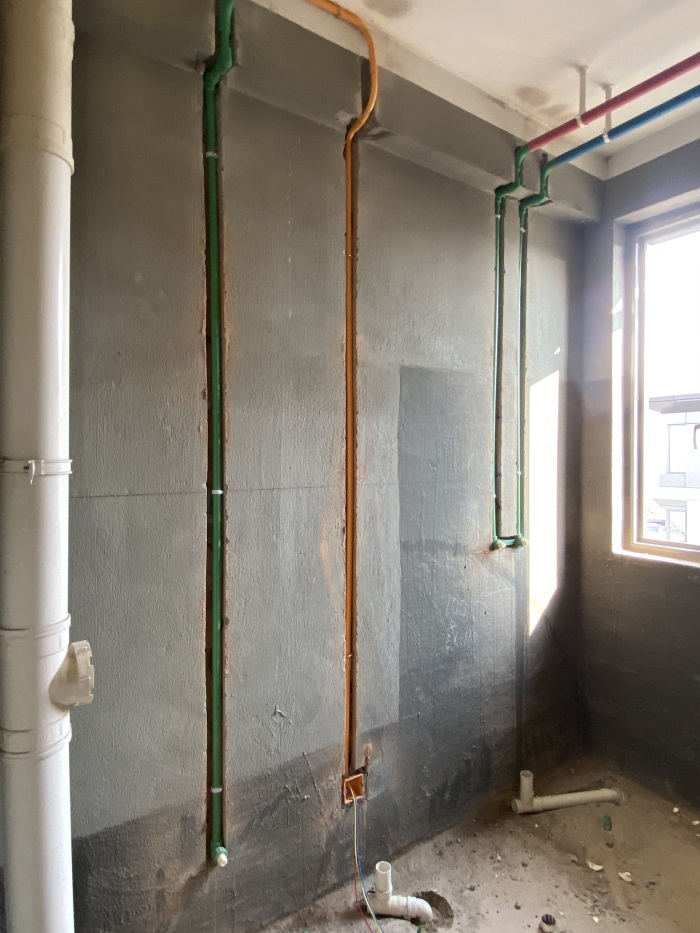

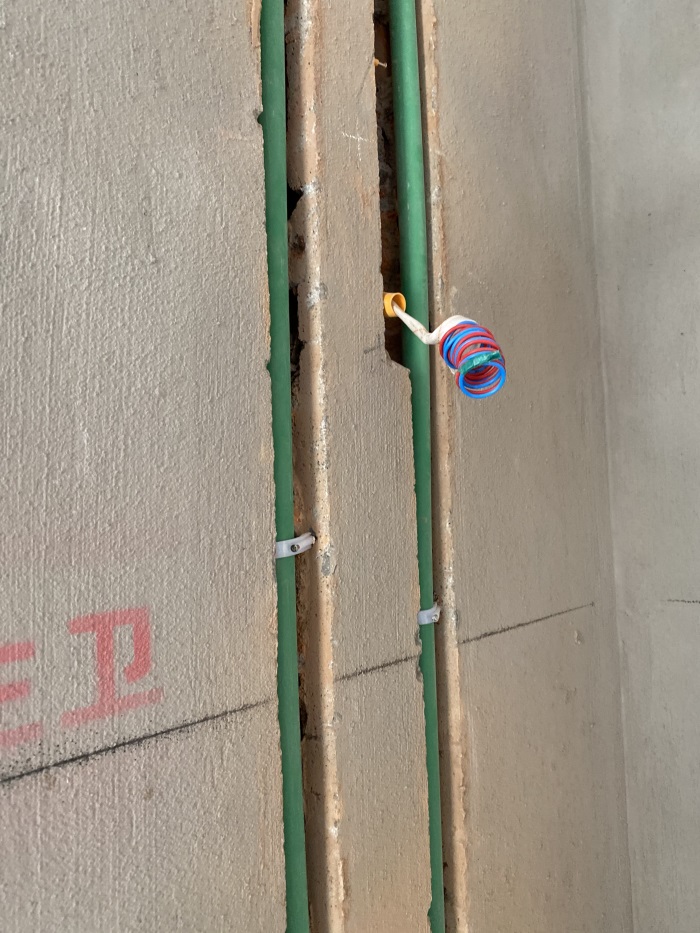

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-9-23 11:38:53

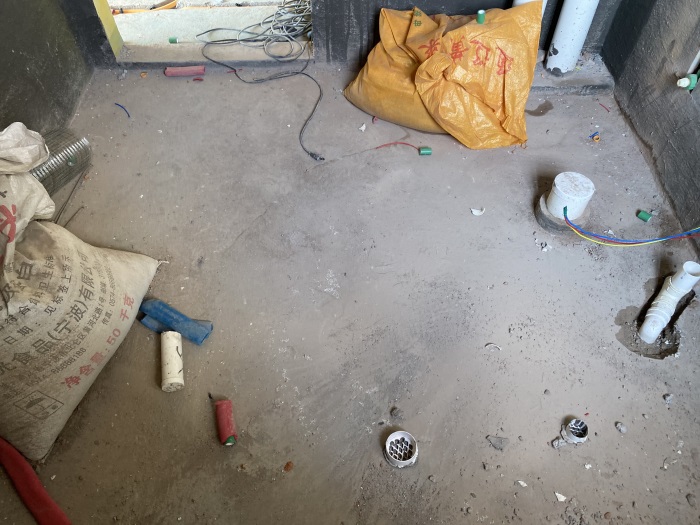

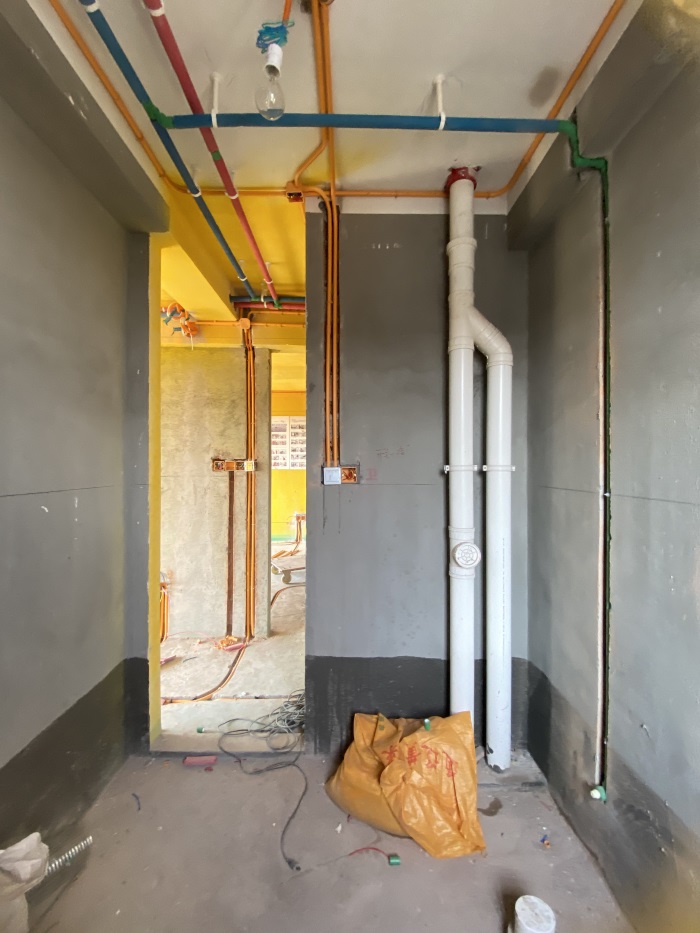

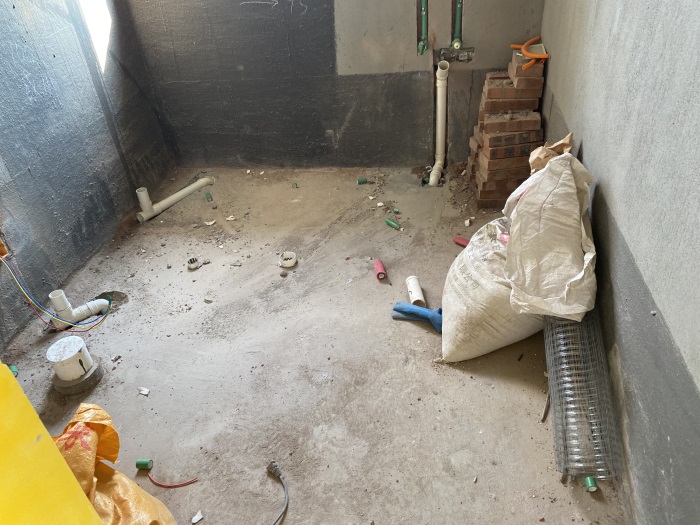

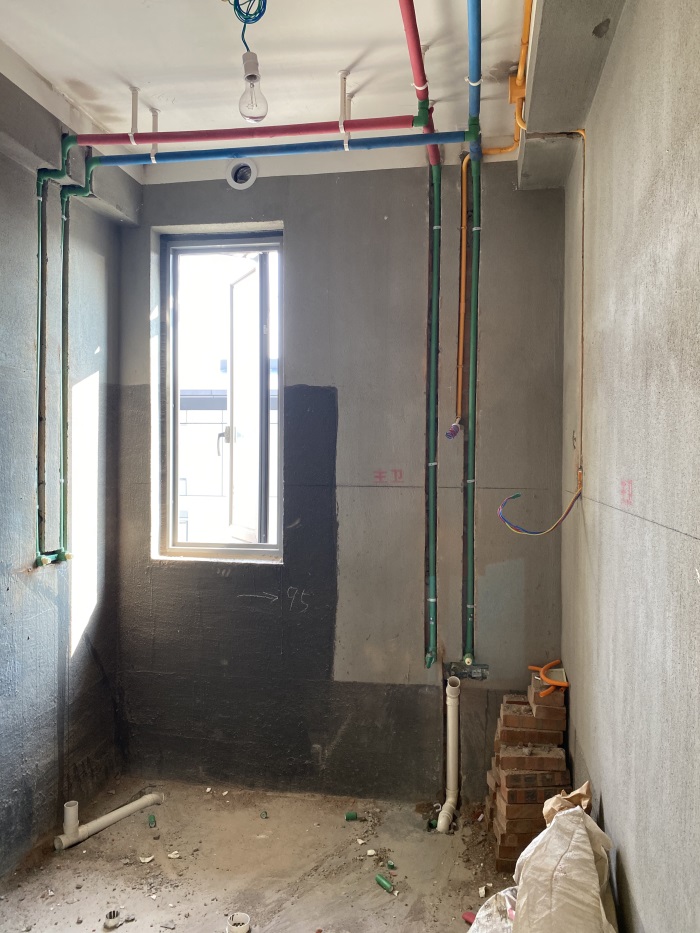

主卫下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

筒灯电线用波纹管保护，防止电线划伤。

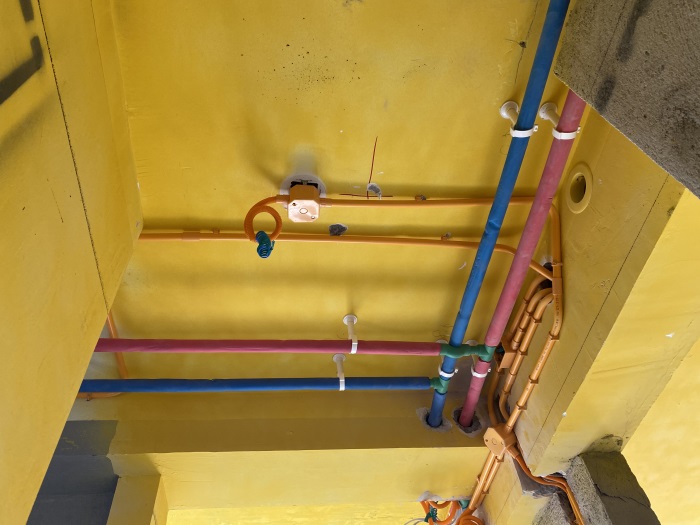

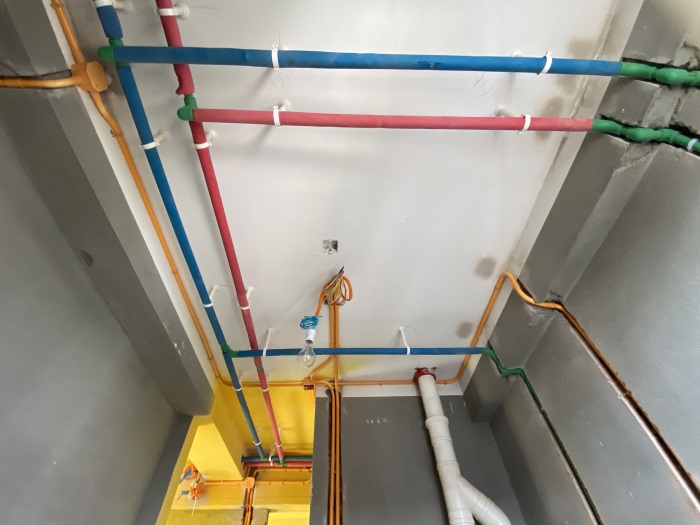

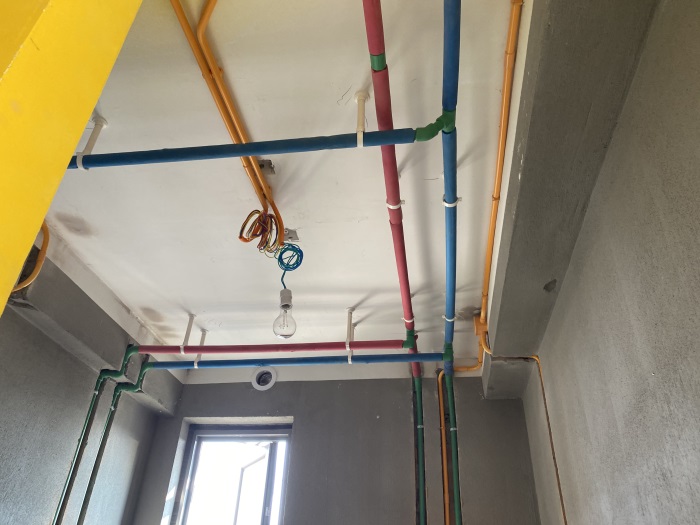

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-9-23 11:40:35

主卫柜体内水管采用内丝外露，直接法能及时发现渗水哦！

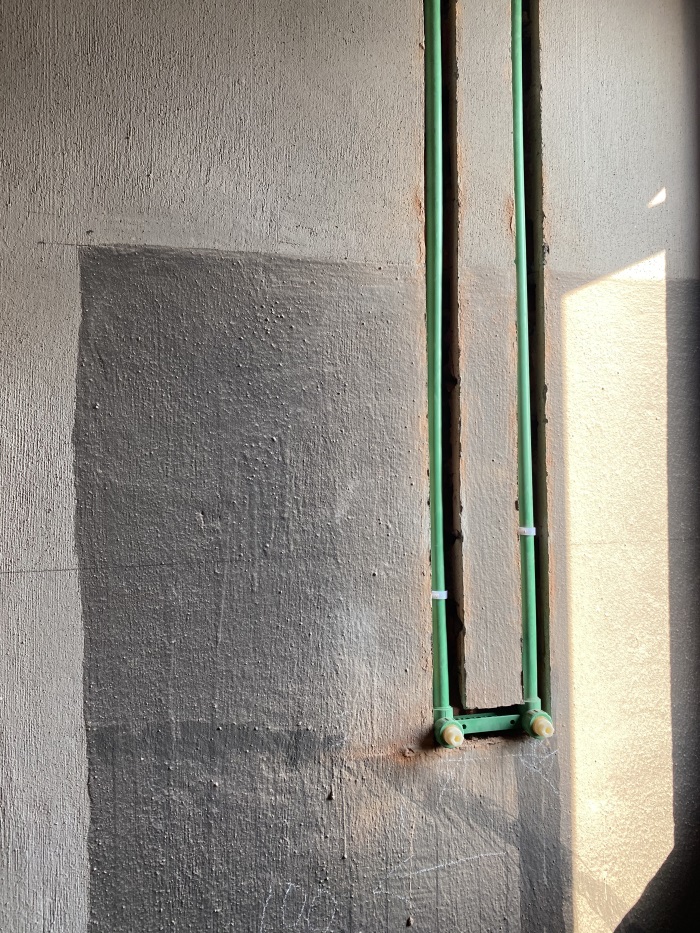

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

灯头线套黄腊管保护，防止电线划伤!

发表于 2022-9-23 11:43:08

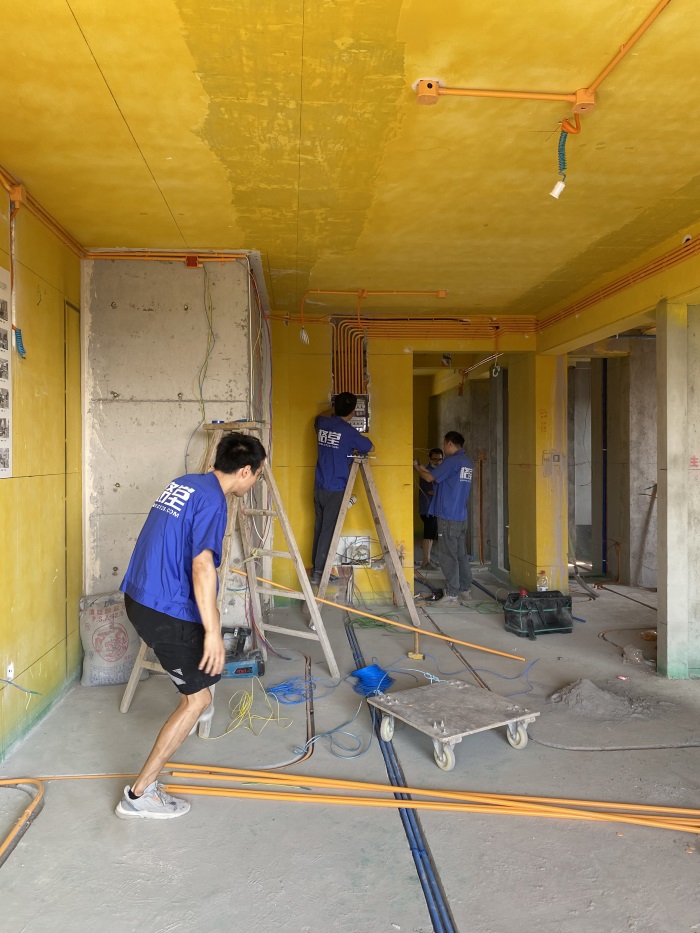

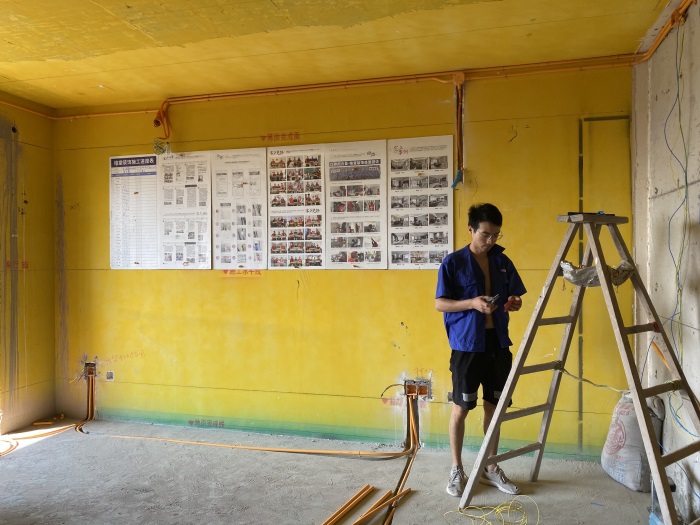

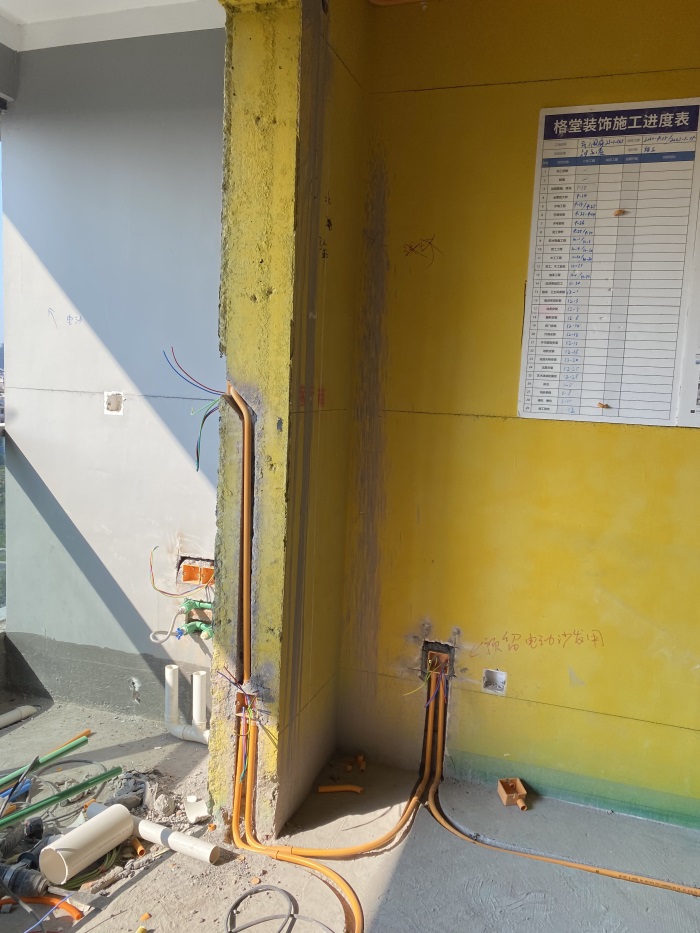

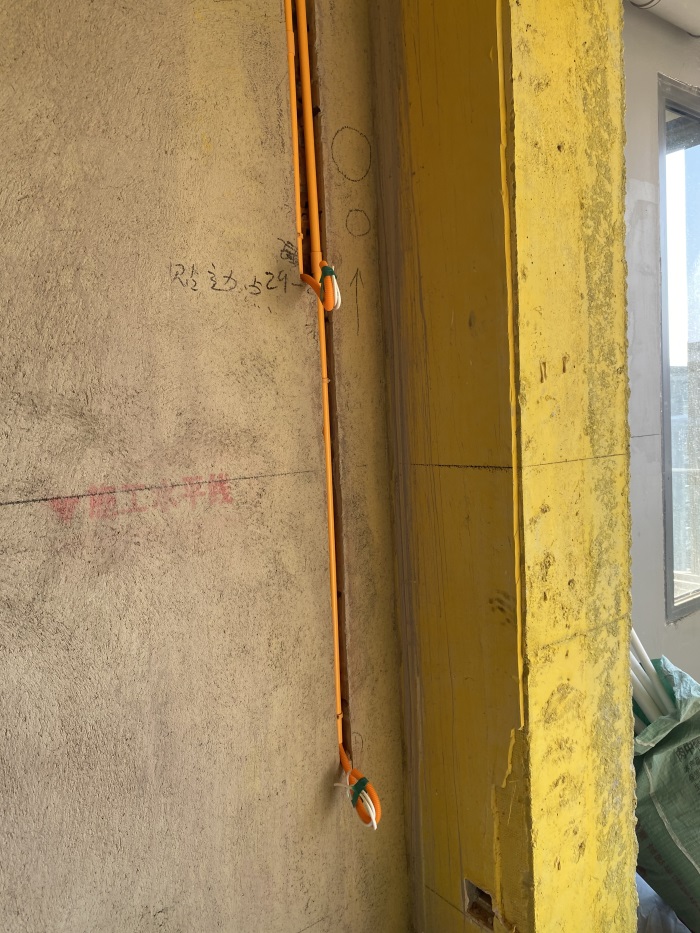

客餐厅墙面正在布置线管。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

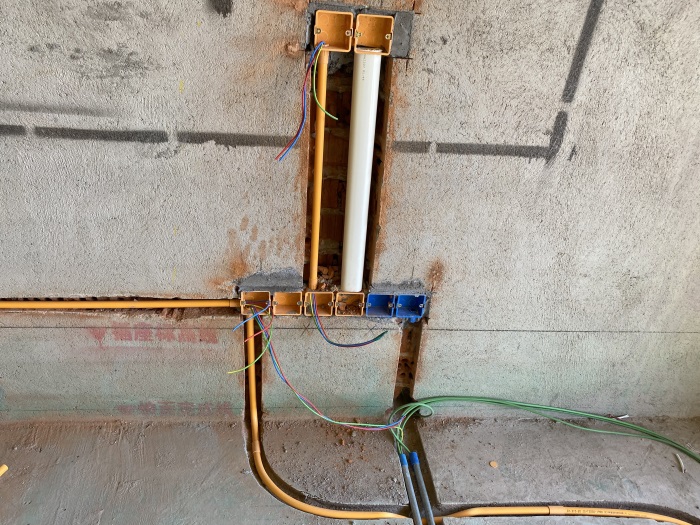

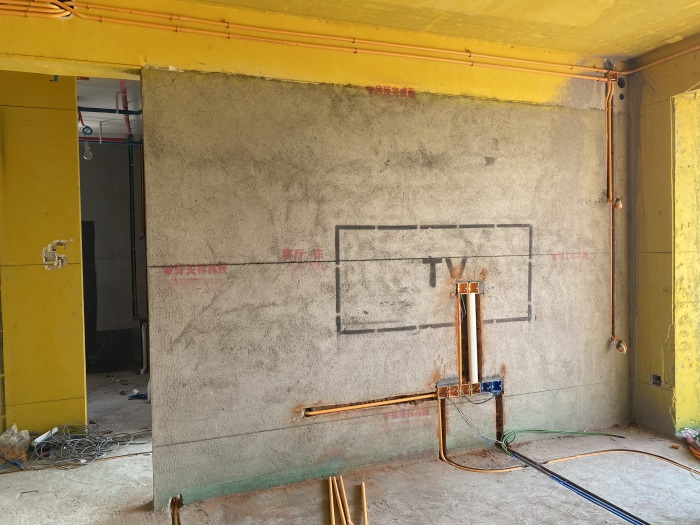

墙面电视线有专门的管道预埋，避免信号干扰。

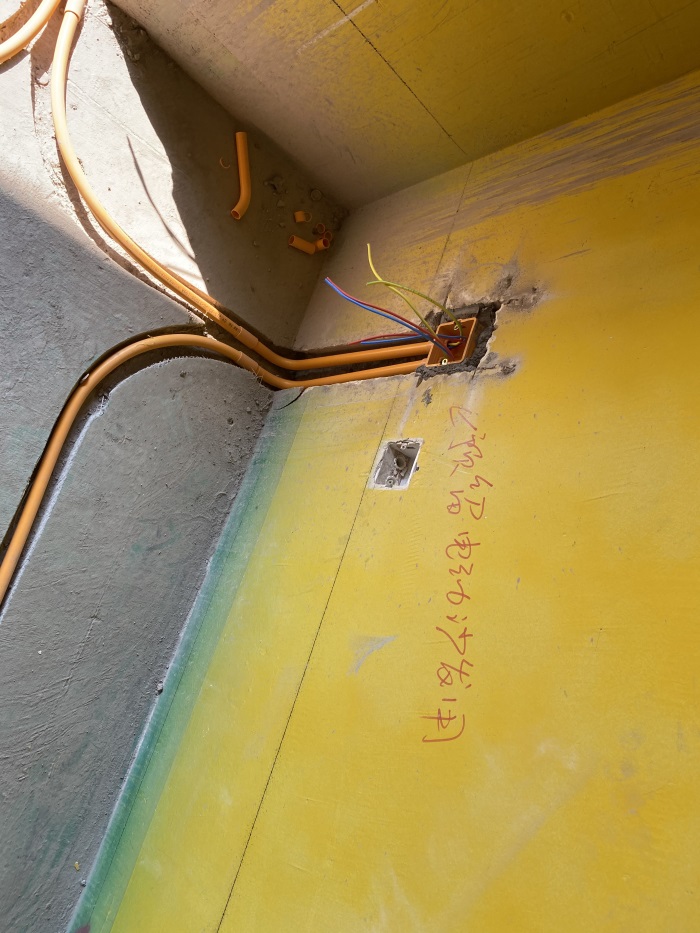

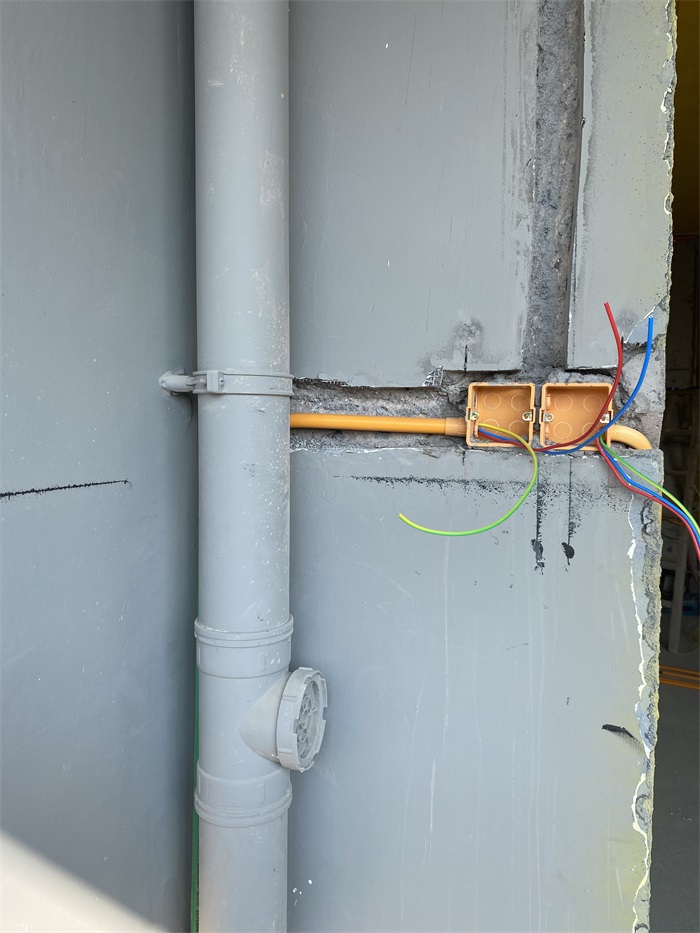

墙面普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-9-23 11:50:43

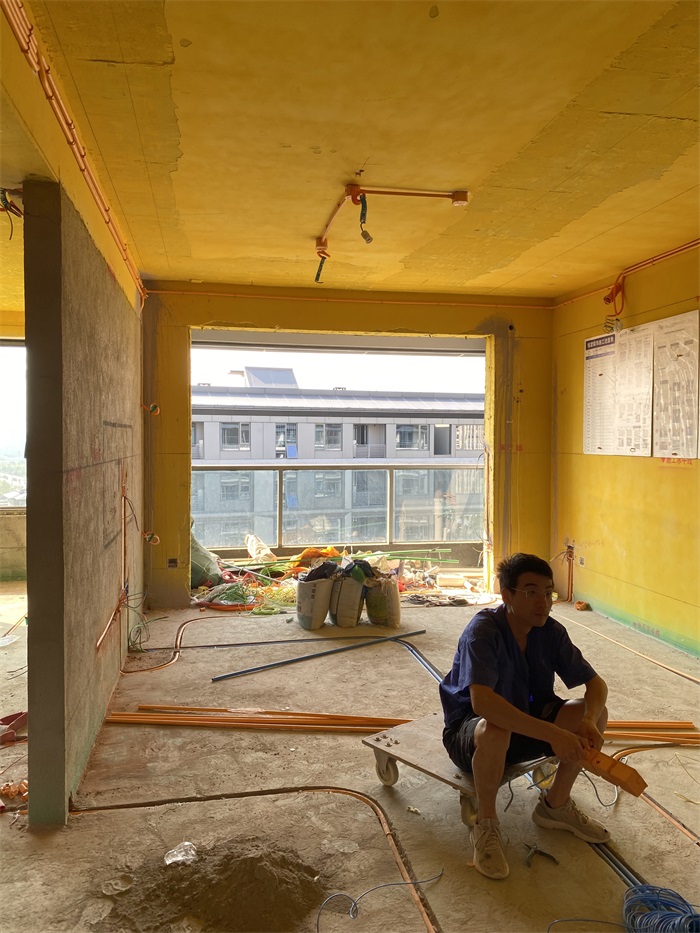

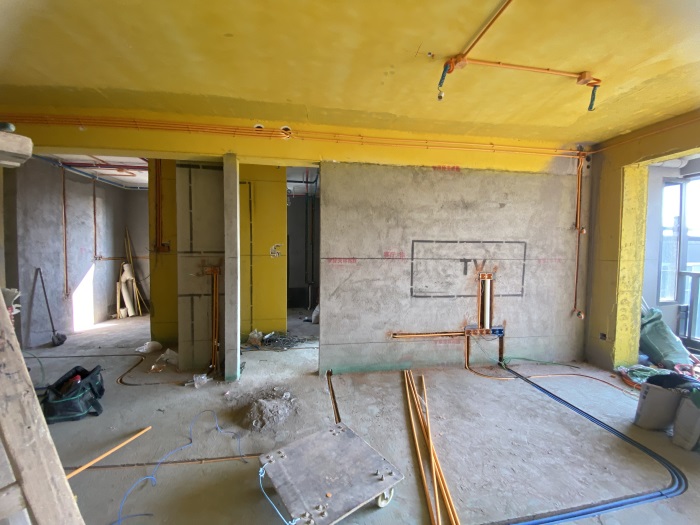

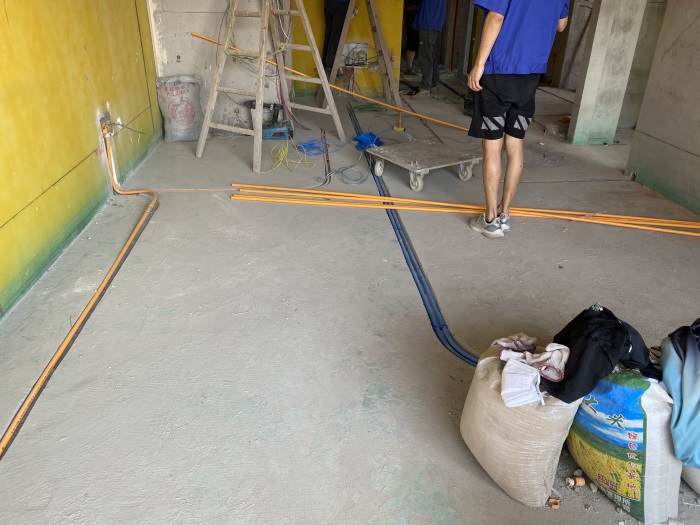

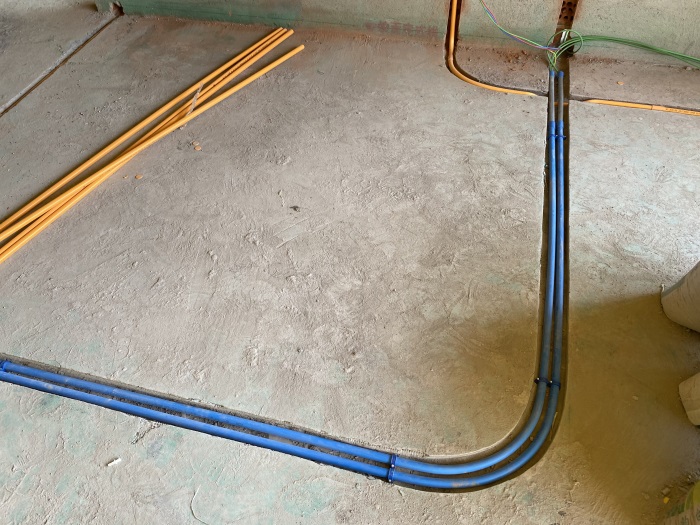

客餐厅线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓!

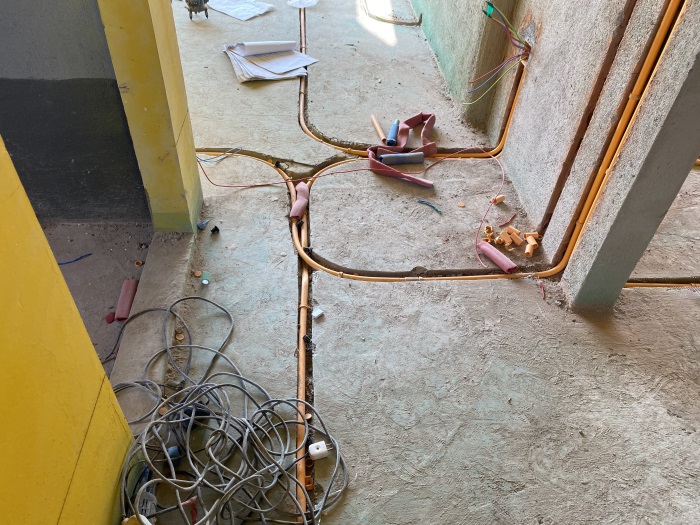

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

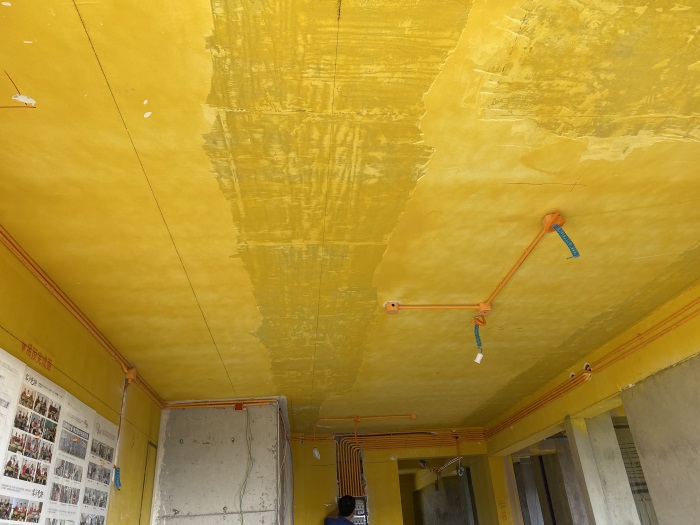

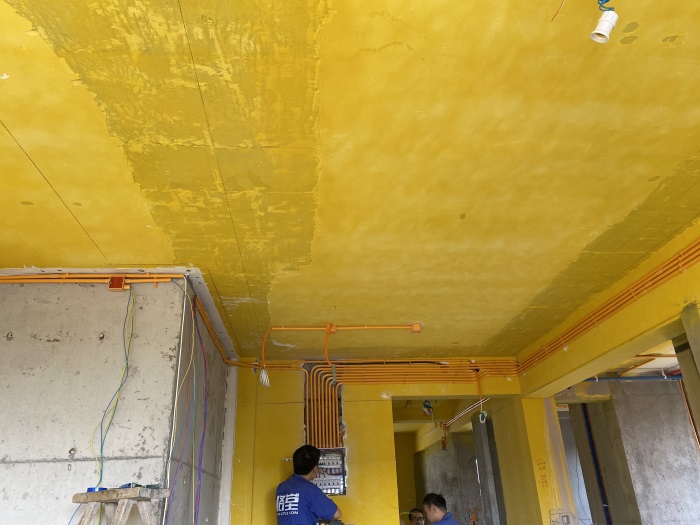

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

中央空调要用电缆线。

发表于 2022-9-23 11:53:01

客餐厅筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-23 11:54:52

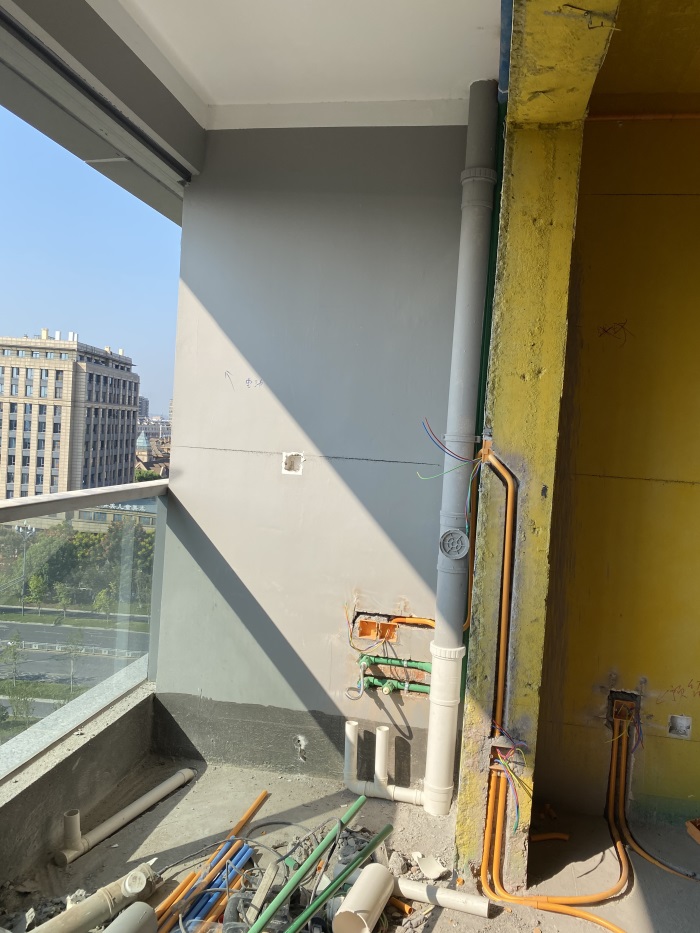

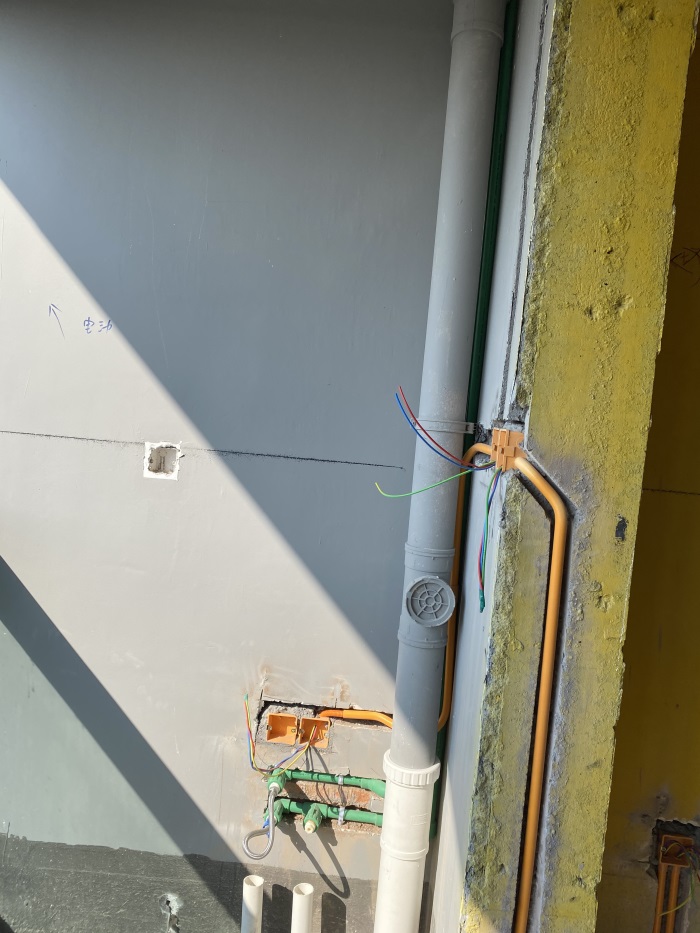

阳台墙面，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2022-9-23 11:55:36

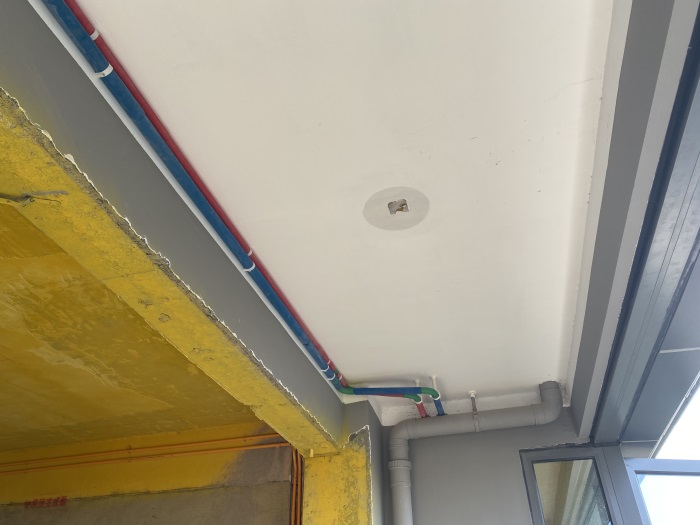

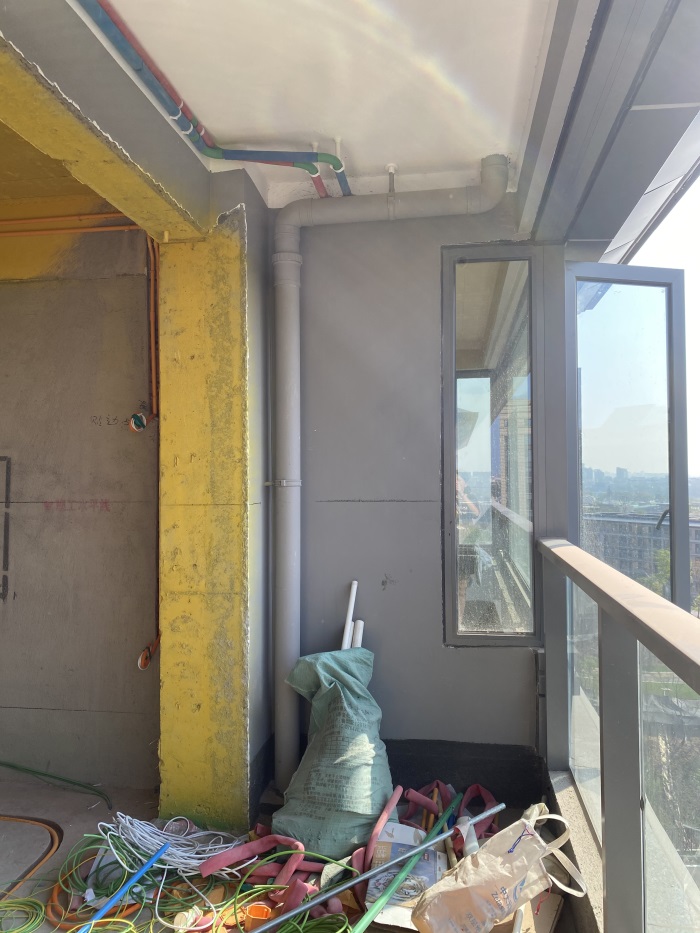

阳台水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-9-23 11:56:51

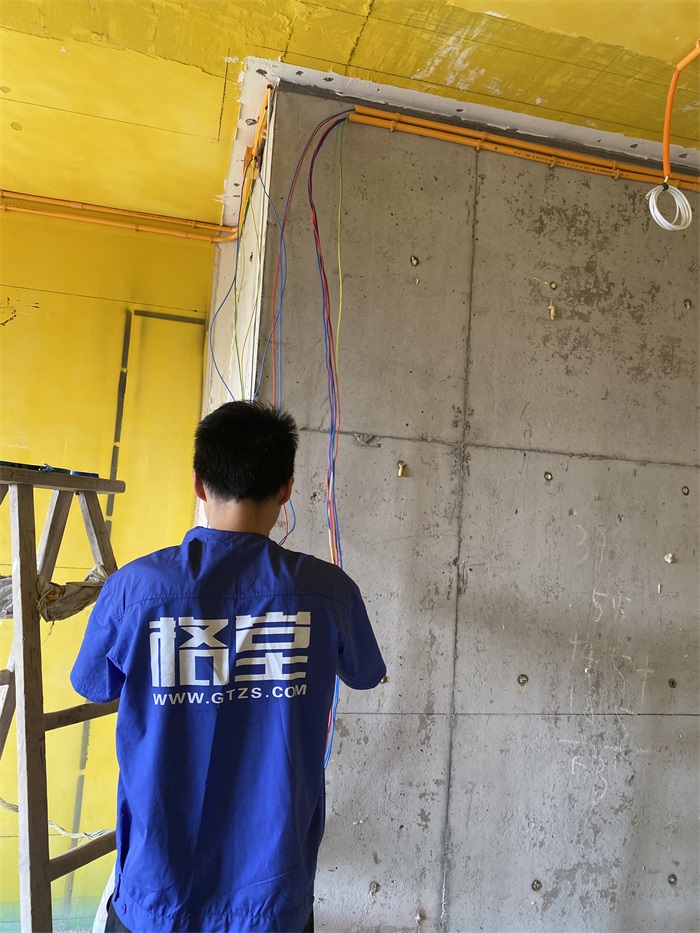

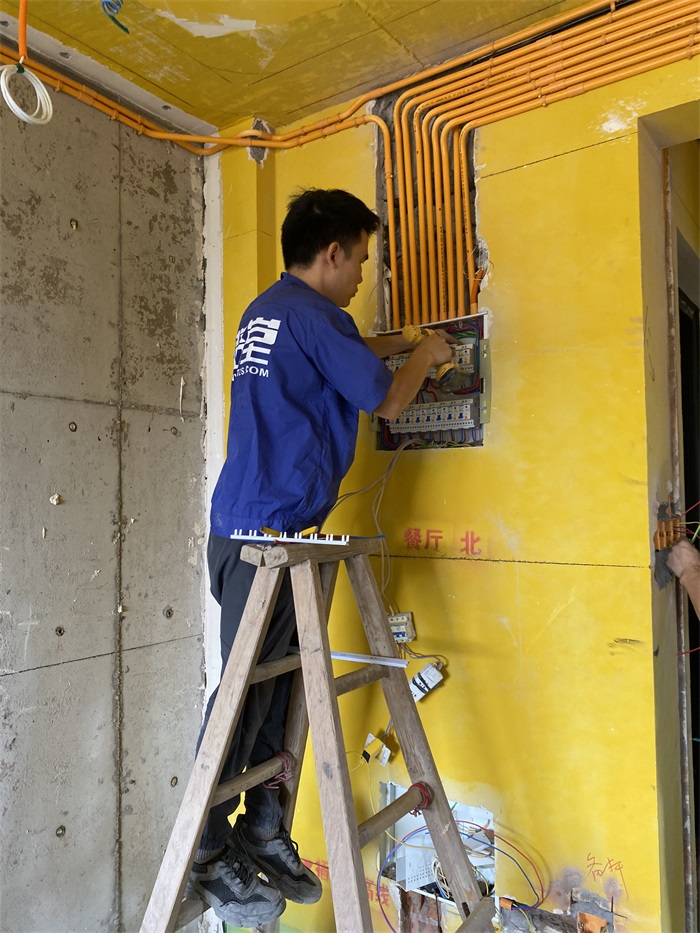

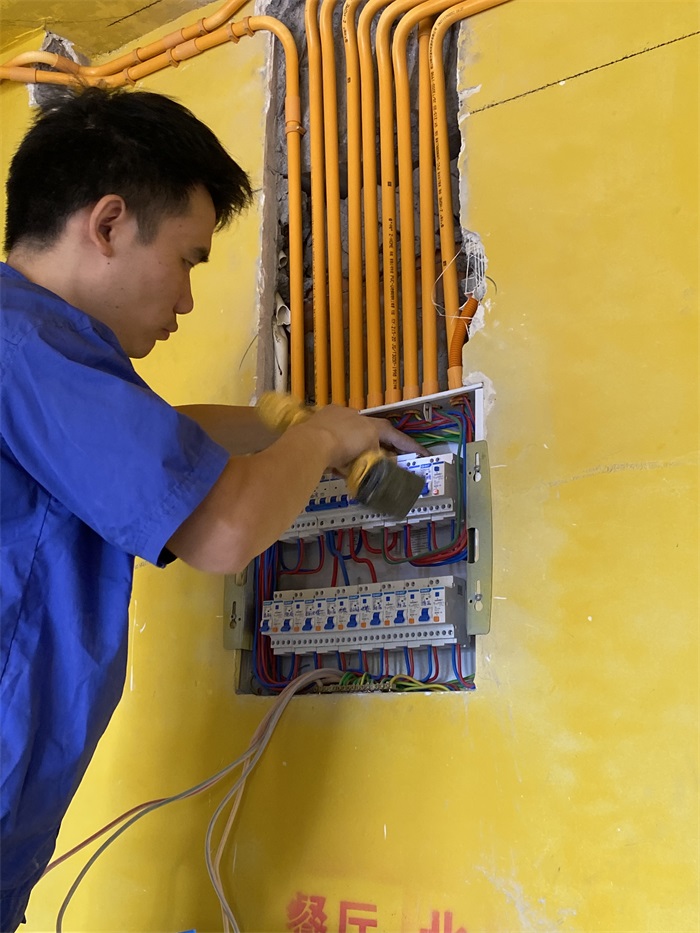

配电箱线管布置平整。

配电箱和线管连接处，杯梳安装好了，防止电线划伤！

同一根线管内不得超过7根电线防止发热。
