云栖新语12-1-5#124㎡现代——自由生长

发表于 2022-9-7 09:56:37

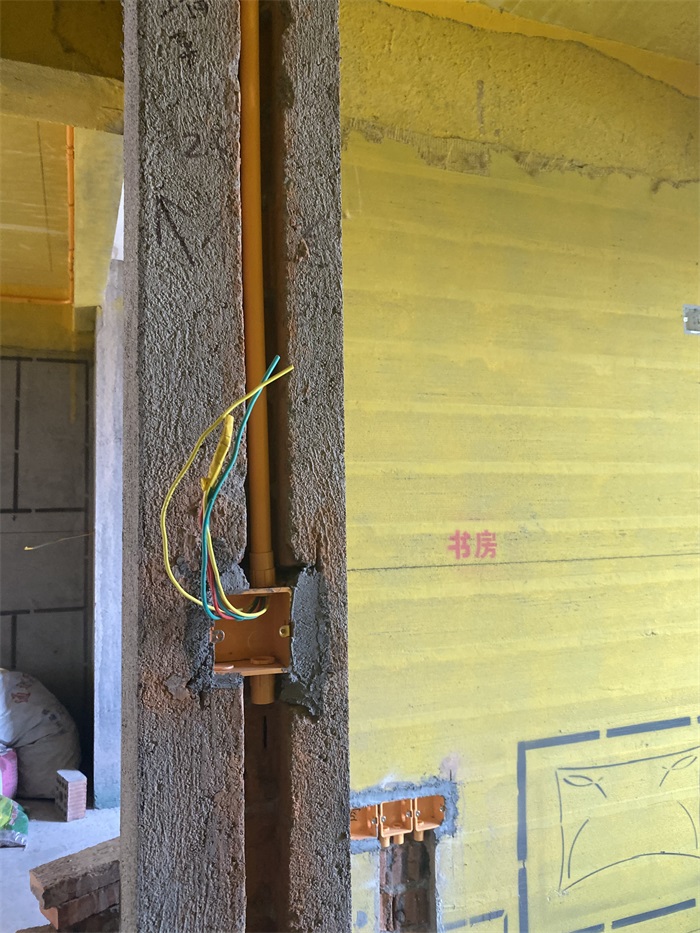

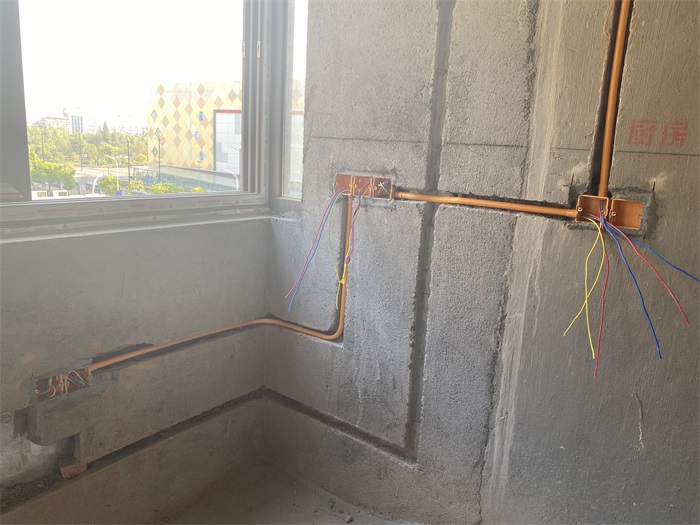

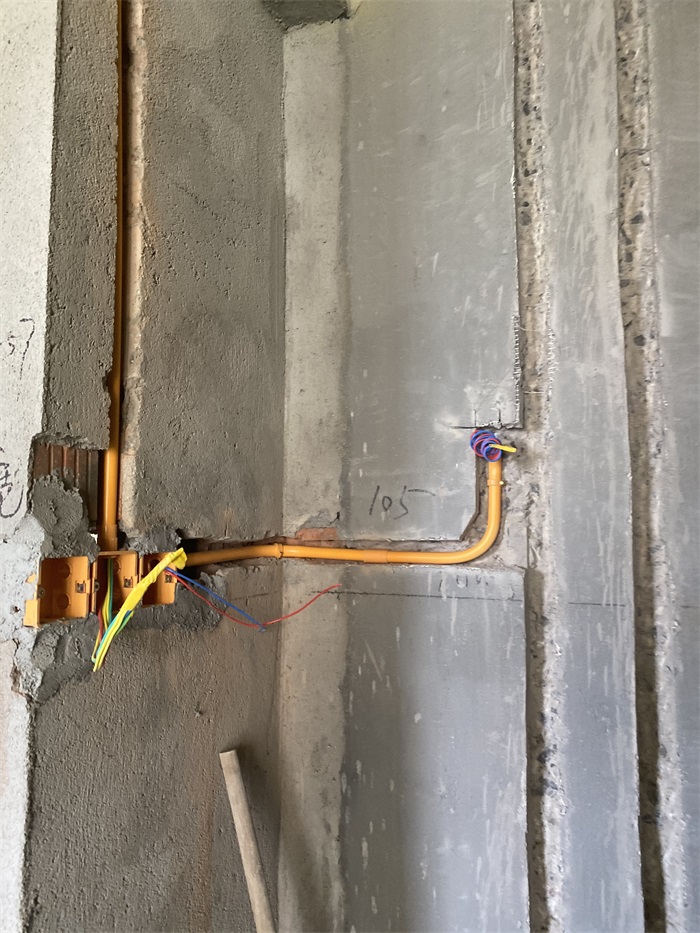

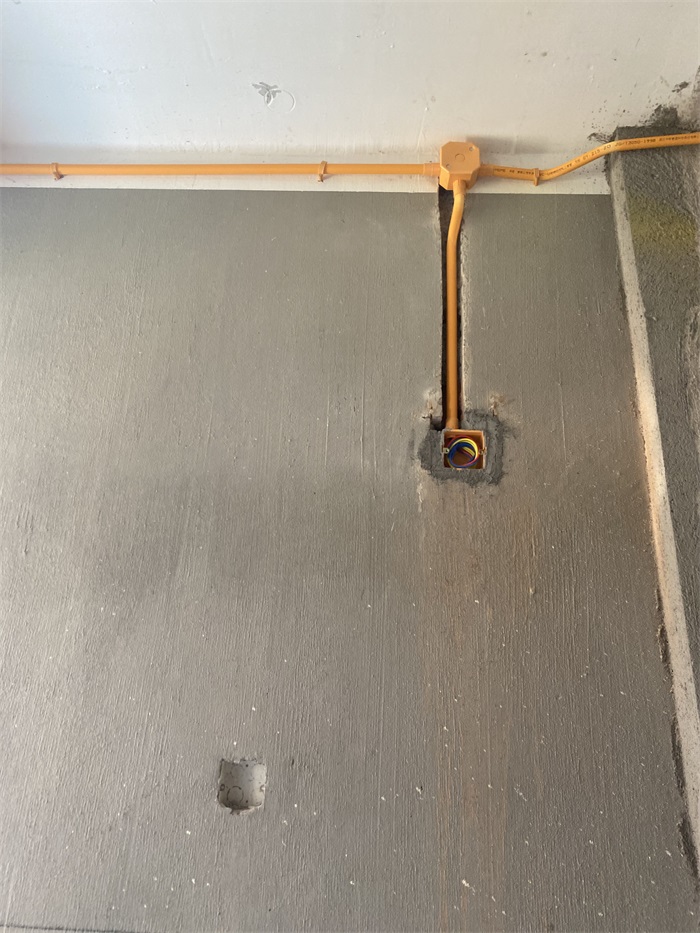

厨房墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-9-7 09:57:42

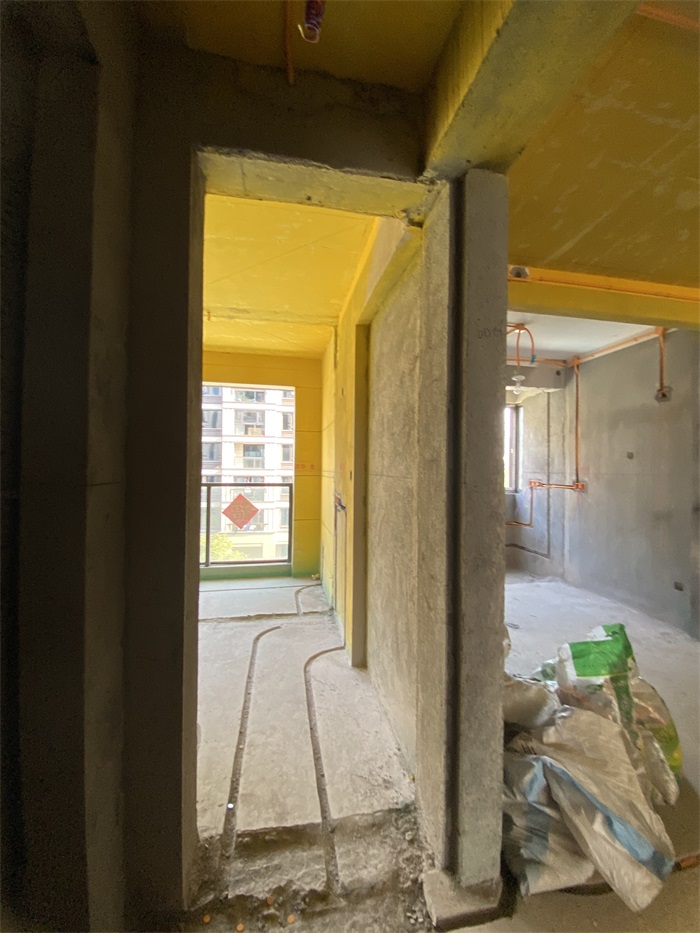

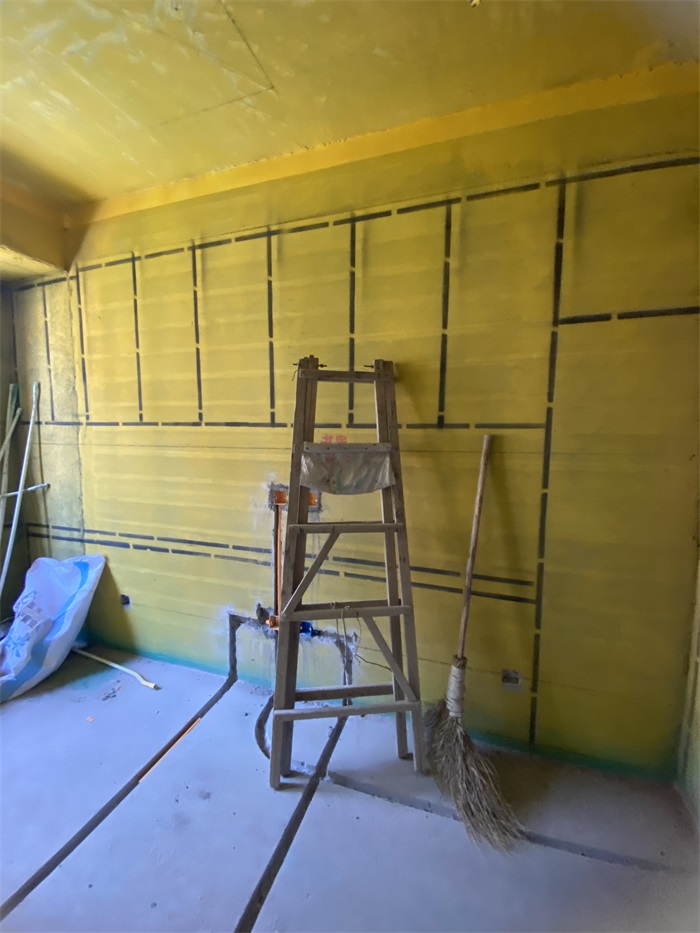

书房

发表于 2022-9-7 09:58:30

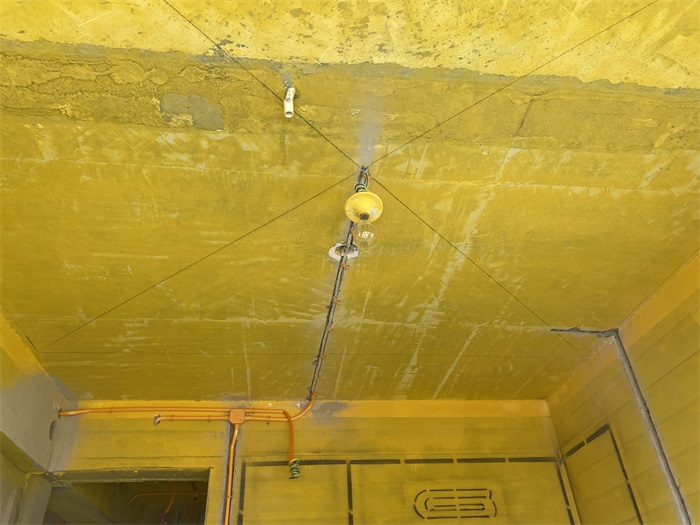

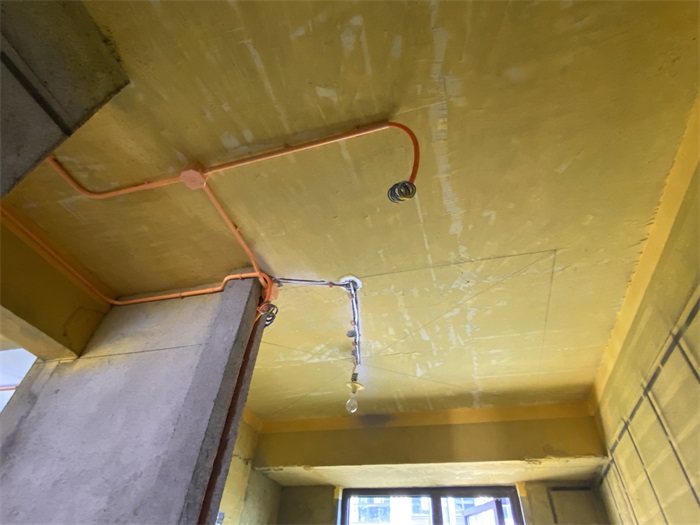

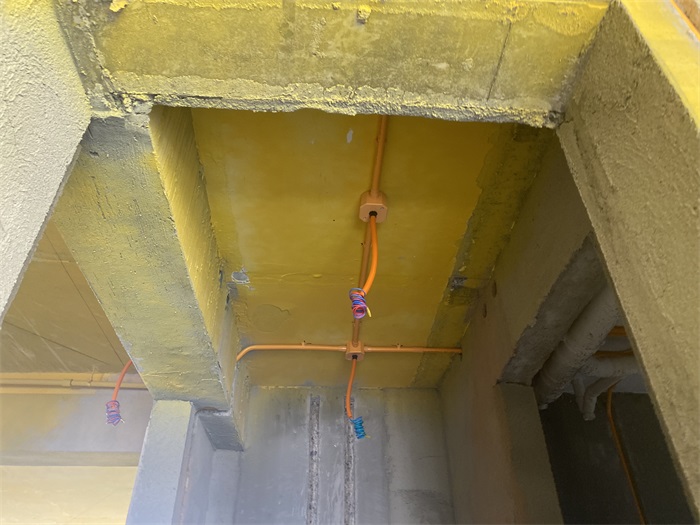

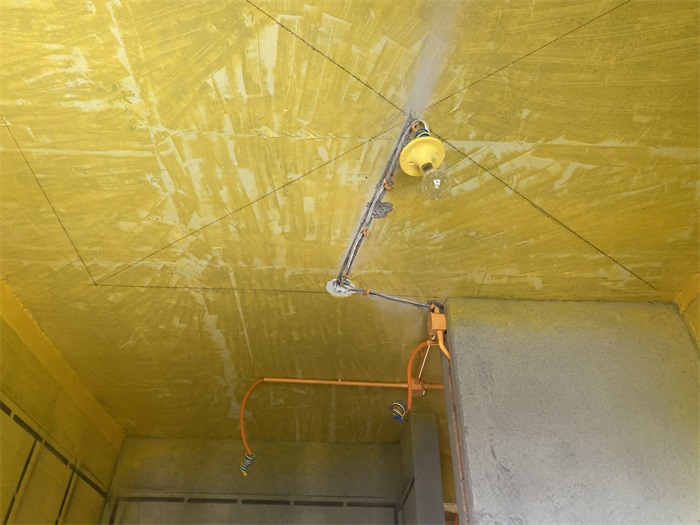

书房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-7 09:59:41

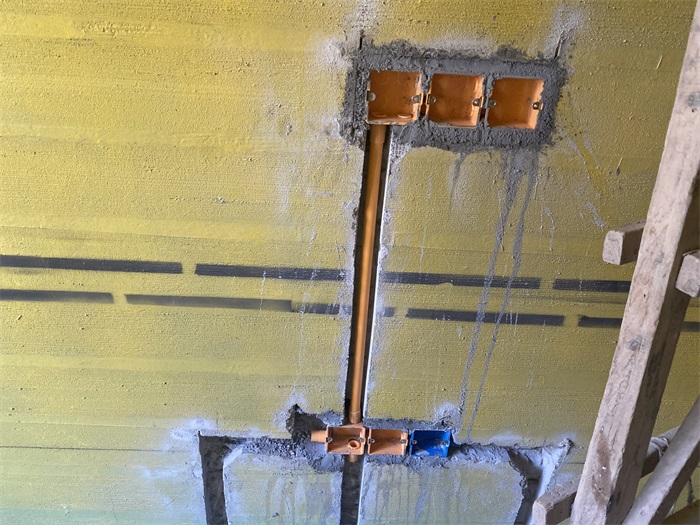

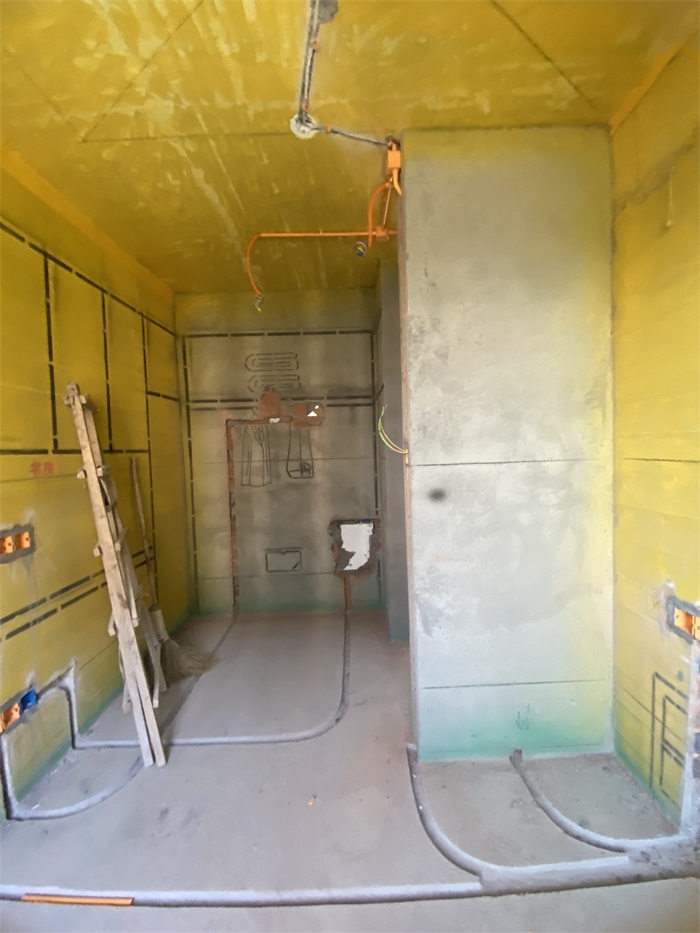

干区墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-9-7 10:00:11

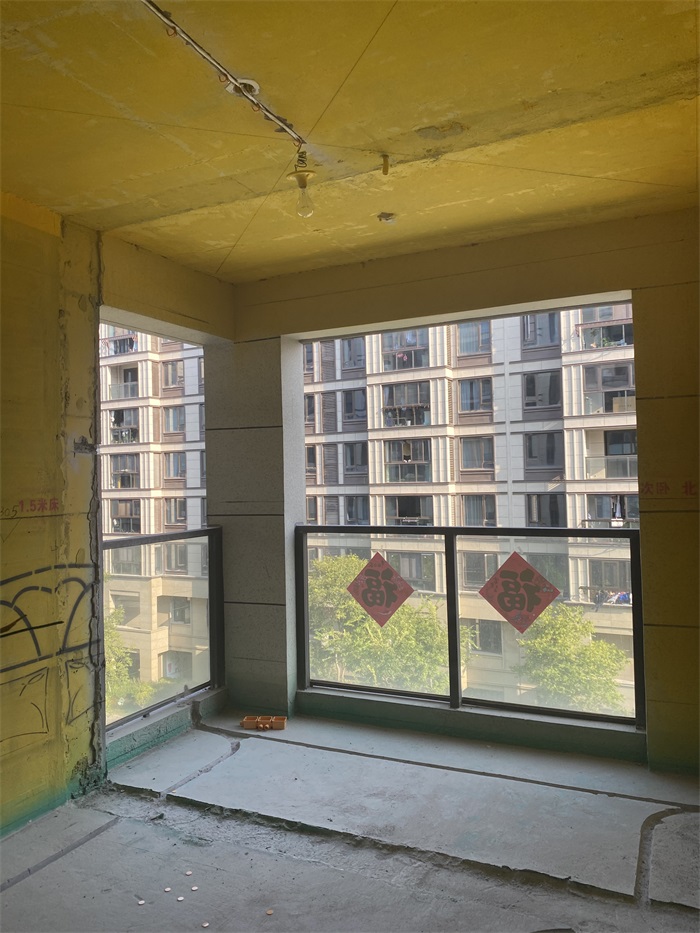

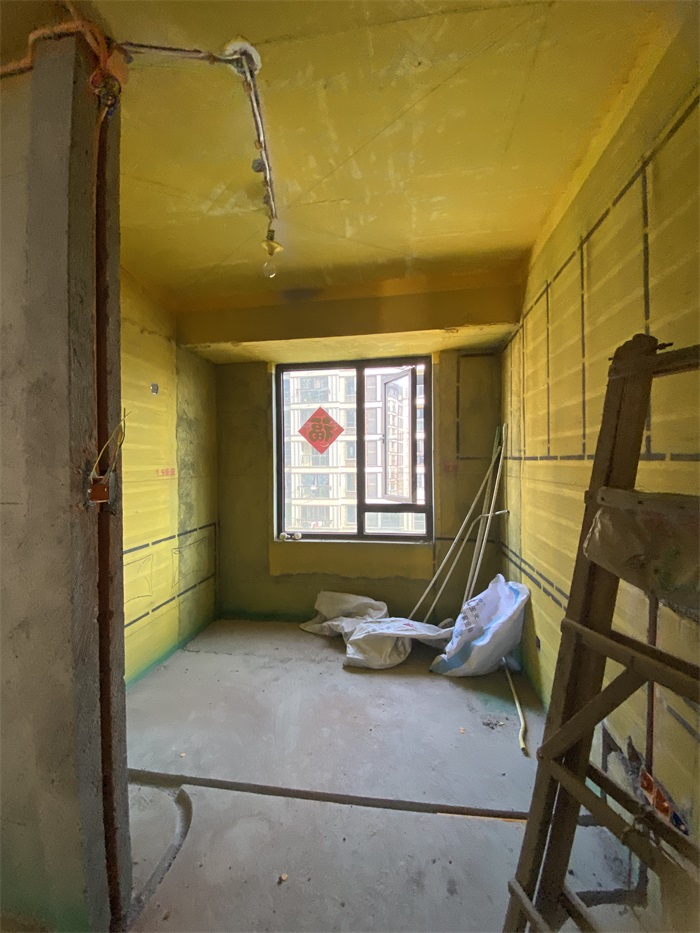

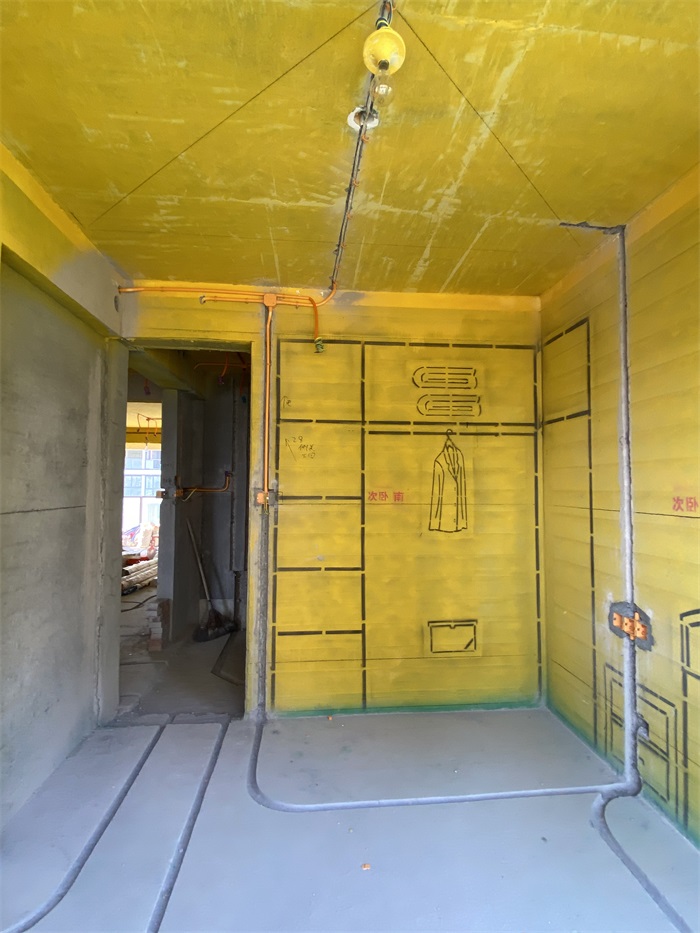

次卧

发表于 2022-9-7 10:02:07

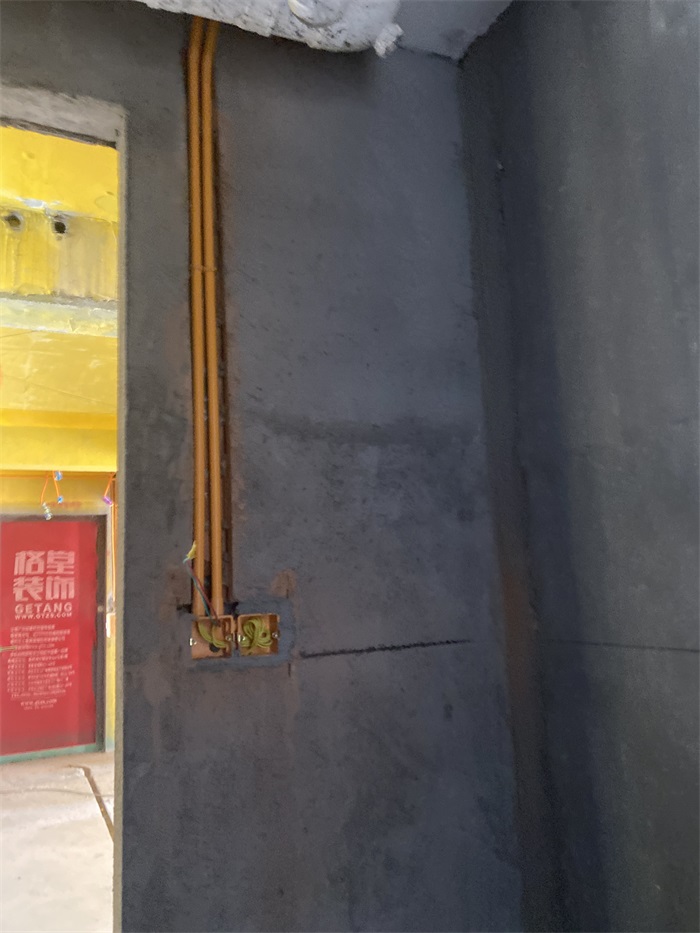

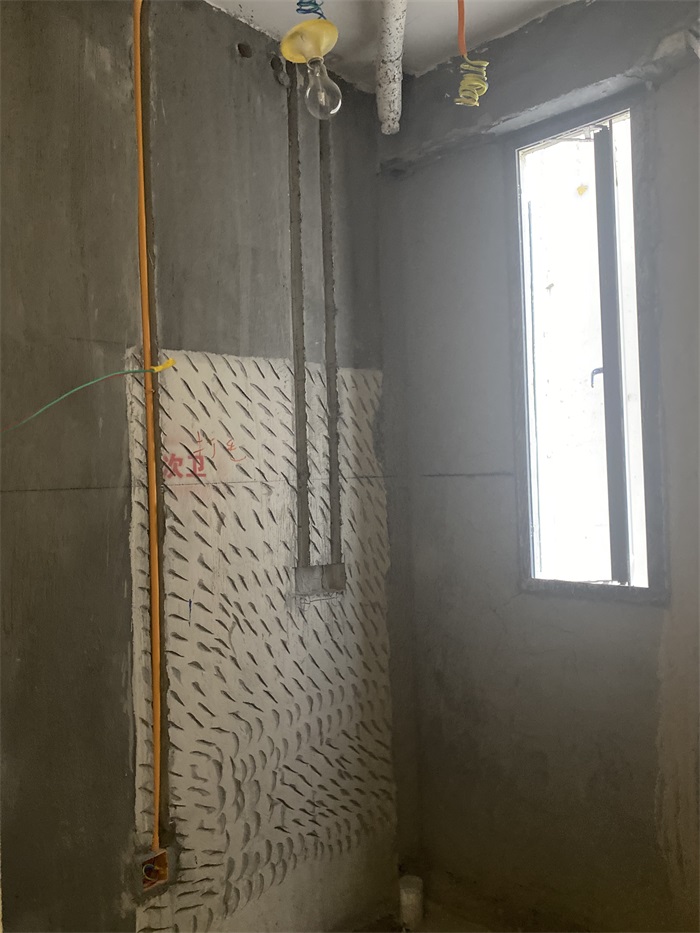

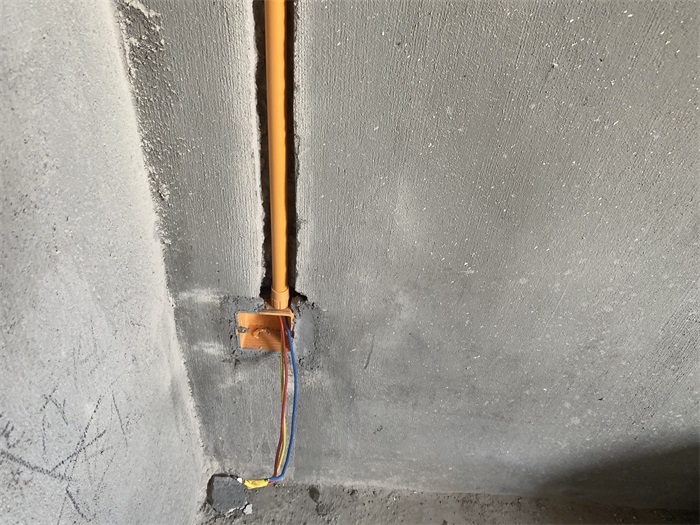

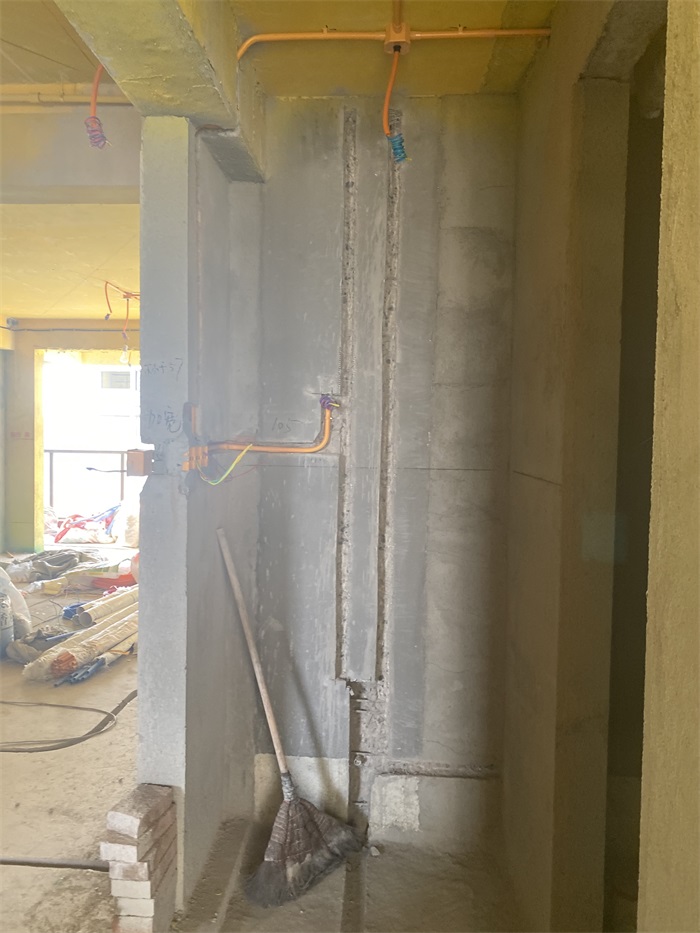

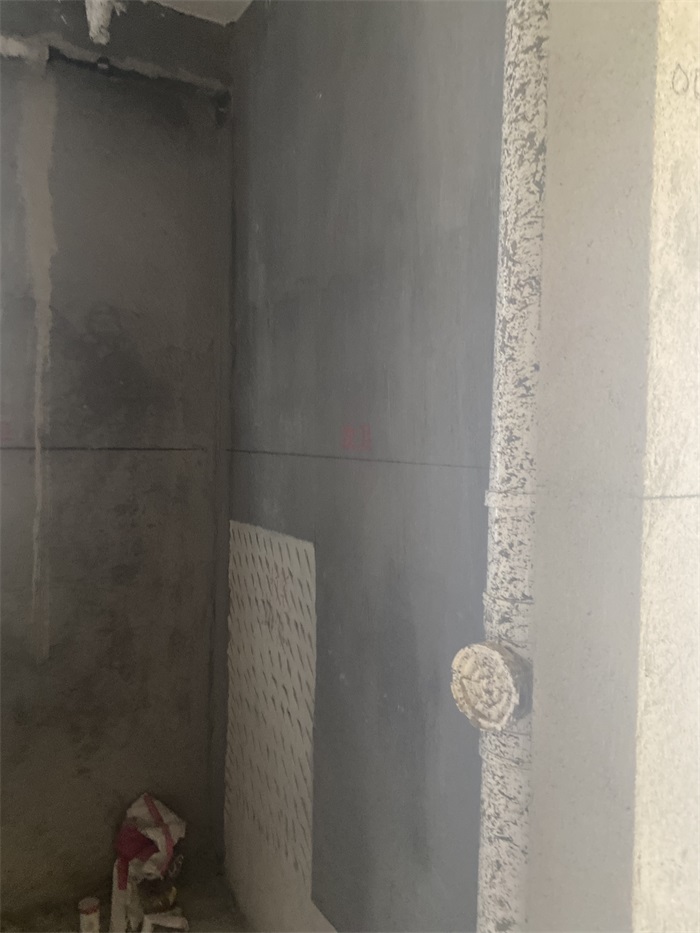

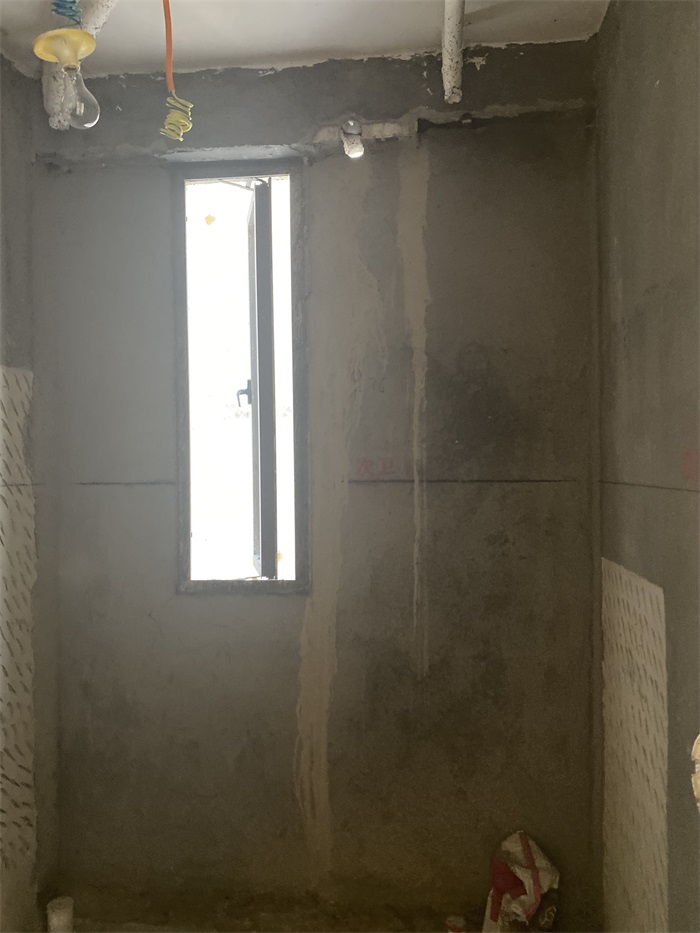

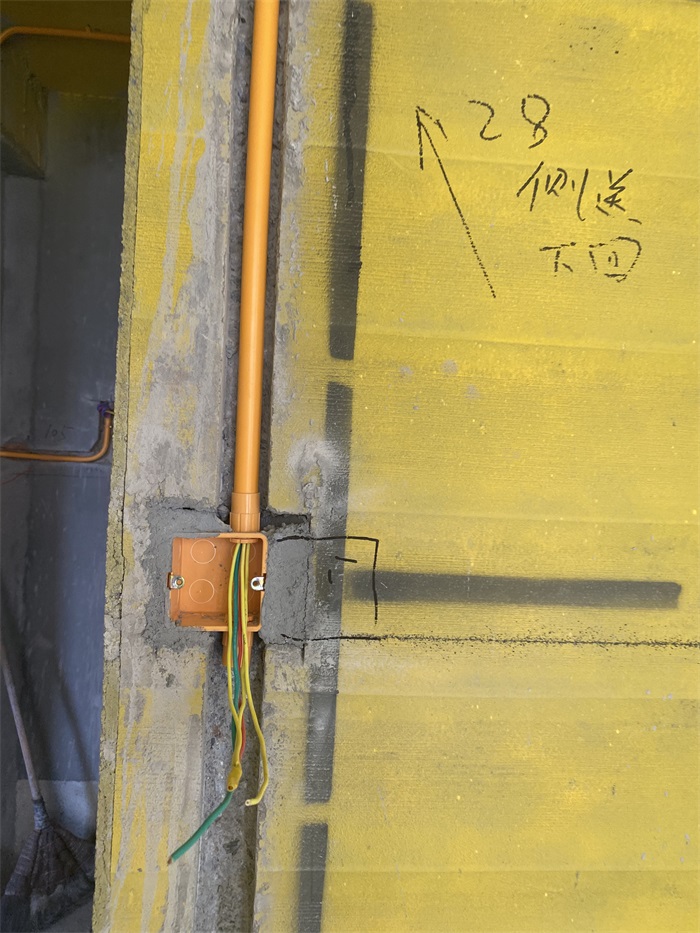

次卫墙面开关离地净高1.3米。

发表于 2022-9-7 10:03:27

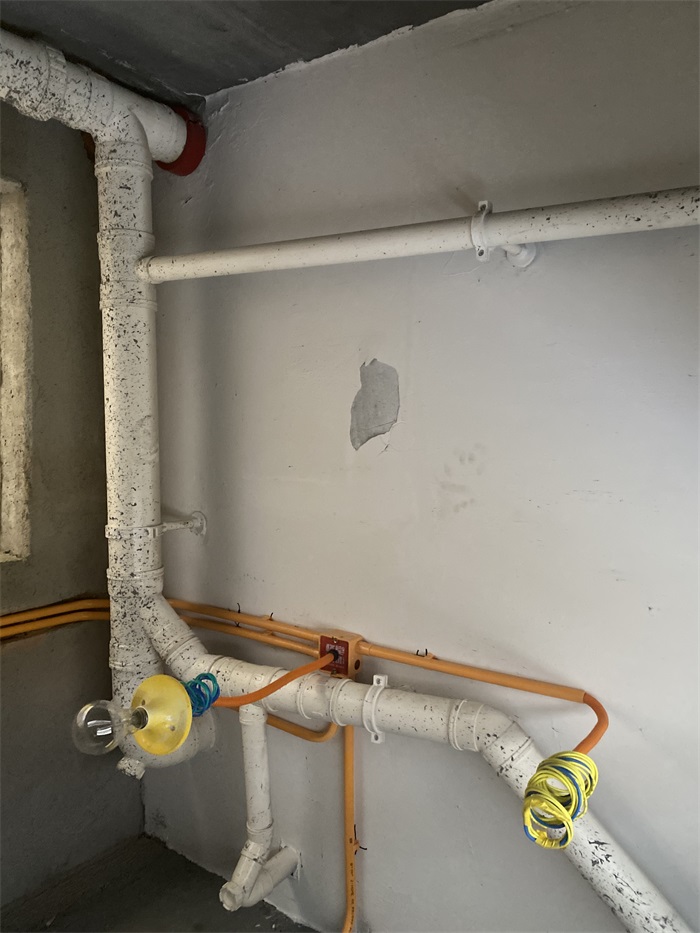

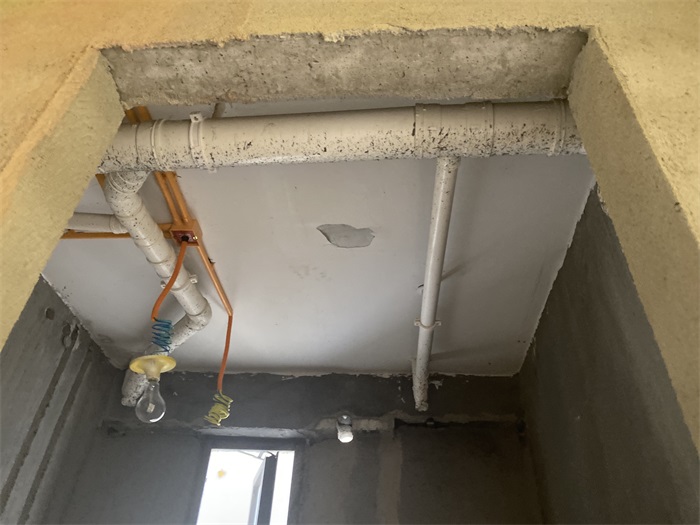

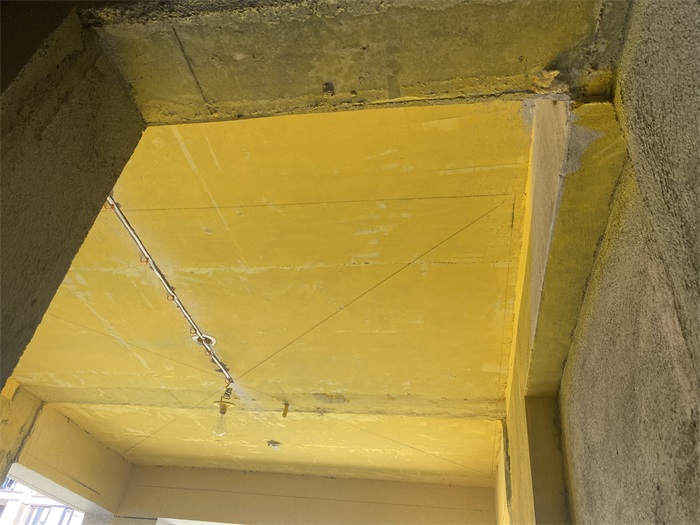

次卫顶部线管交接处用线盒，和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-7 10:05:08

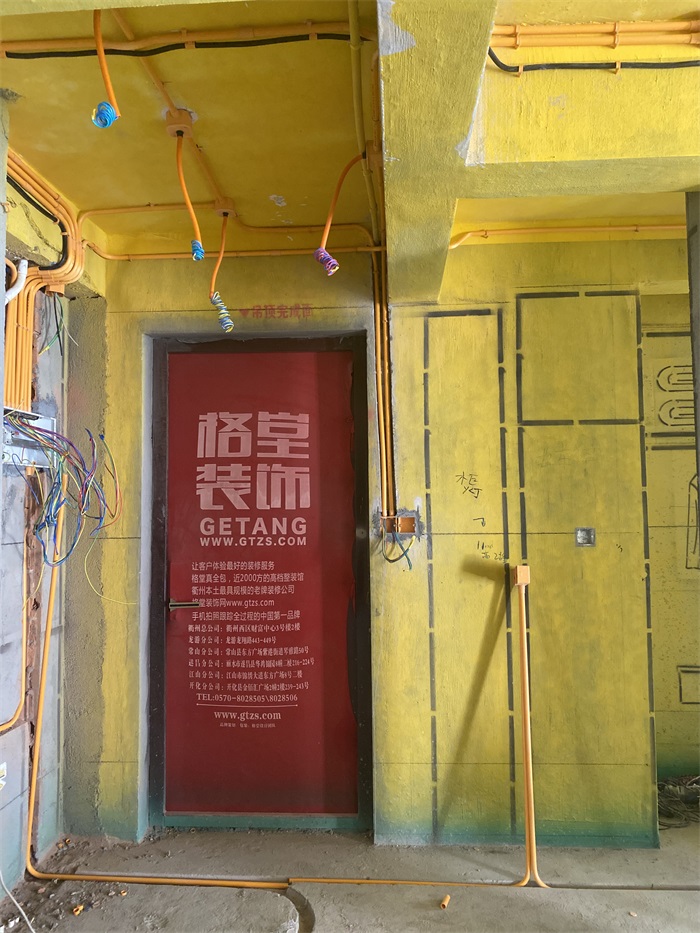

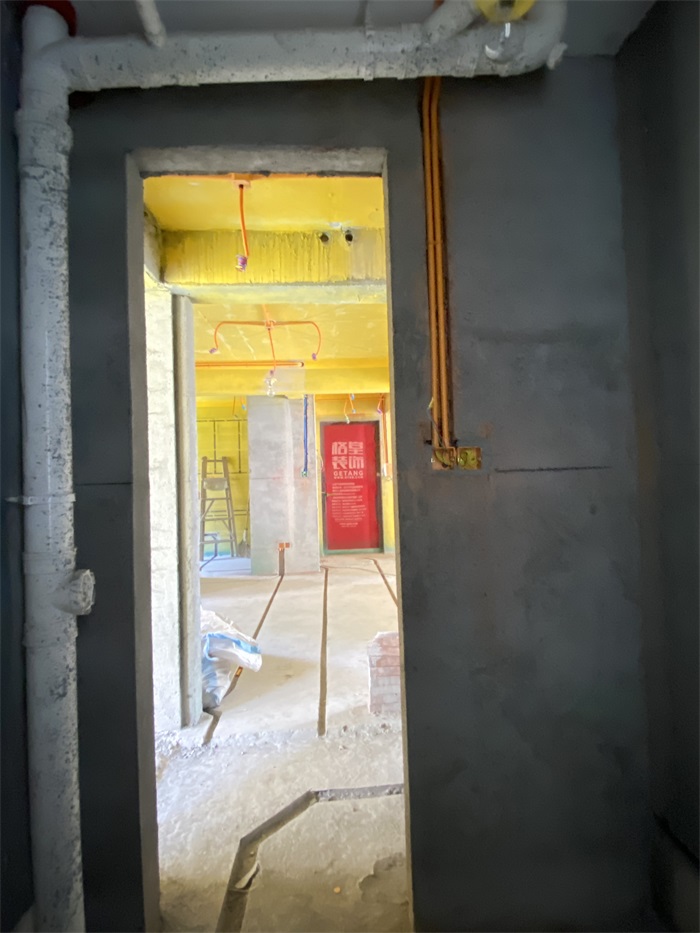

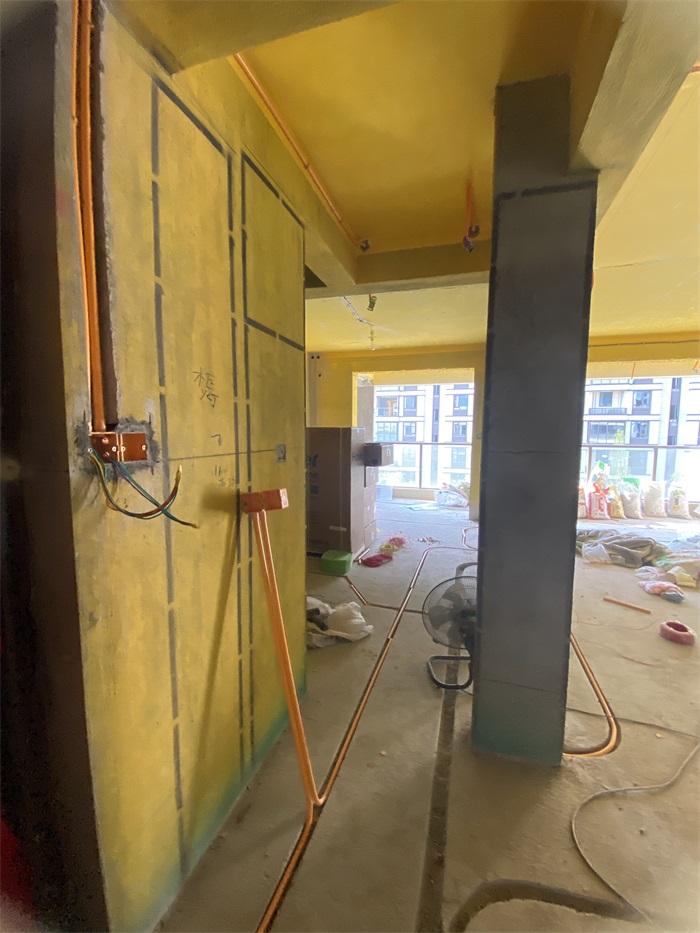

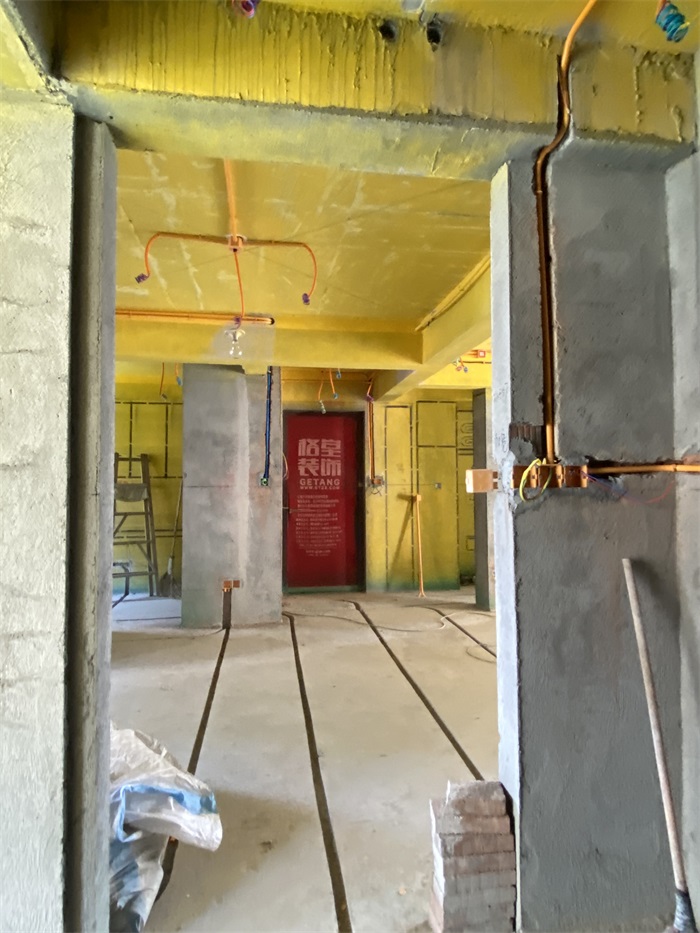

门厅墙面线管布置平整，线管强弱电线距离30厘米以上，防止信号干扰！

墙面开关离地净高1.3米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

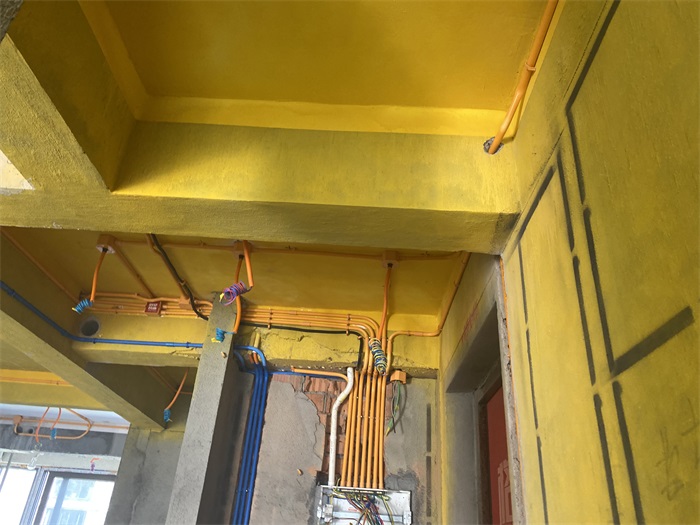

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

中央空调要用电缆线。

发表于 2022-9-7 10:07:25

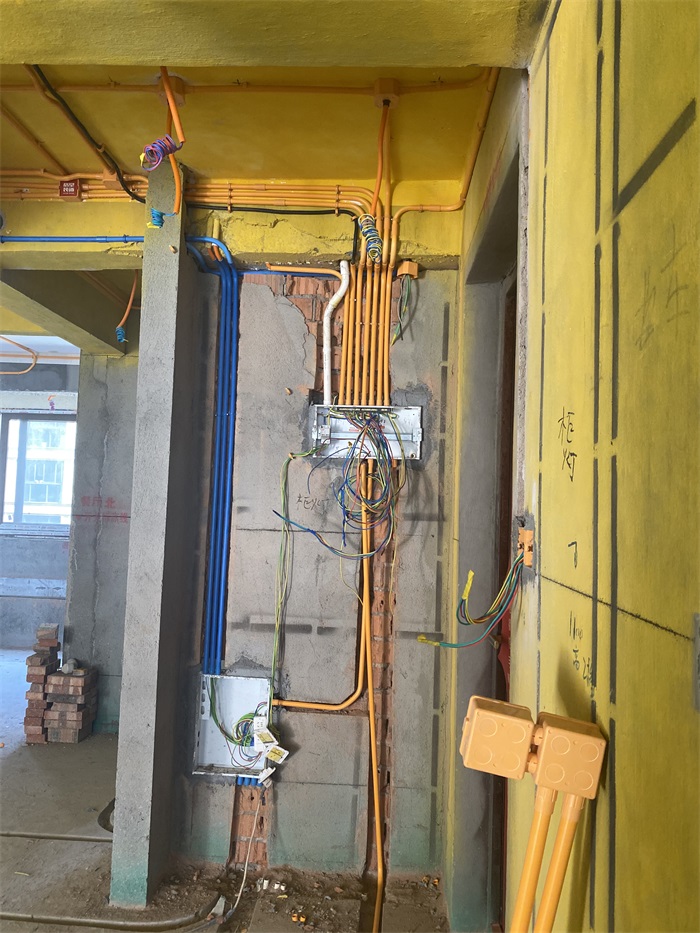

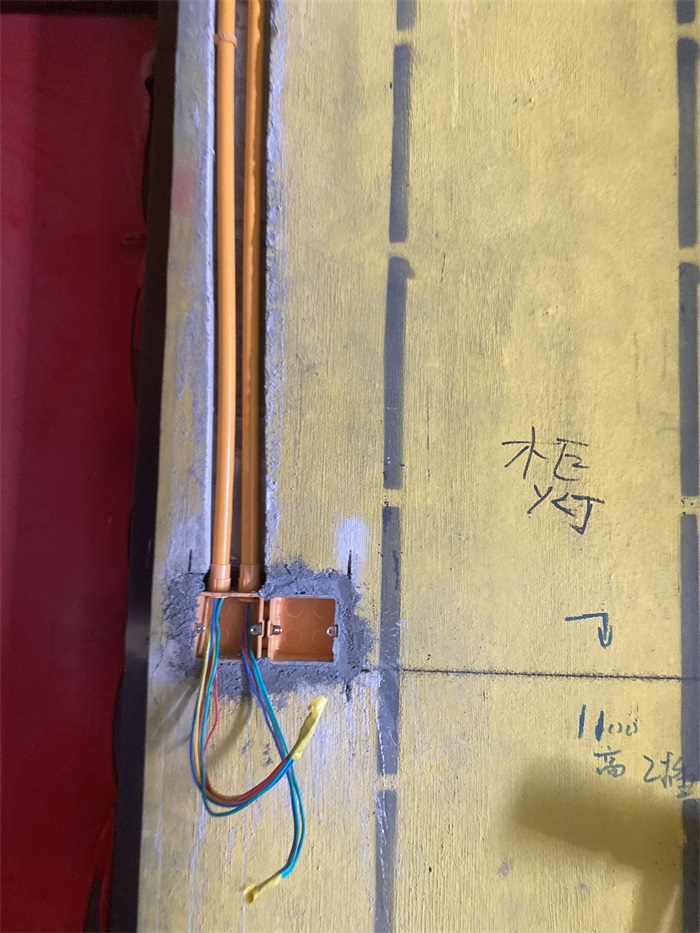

门厅墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

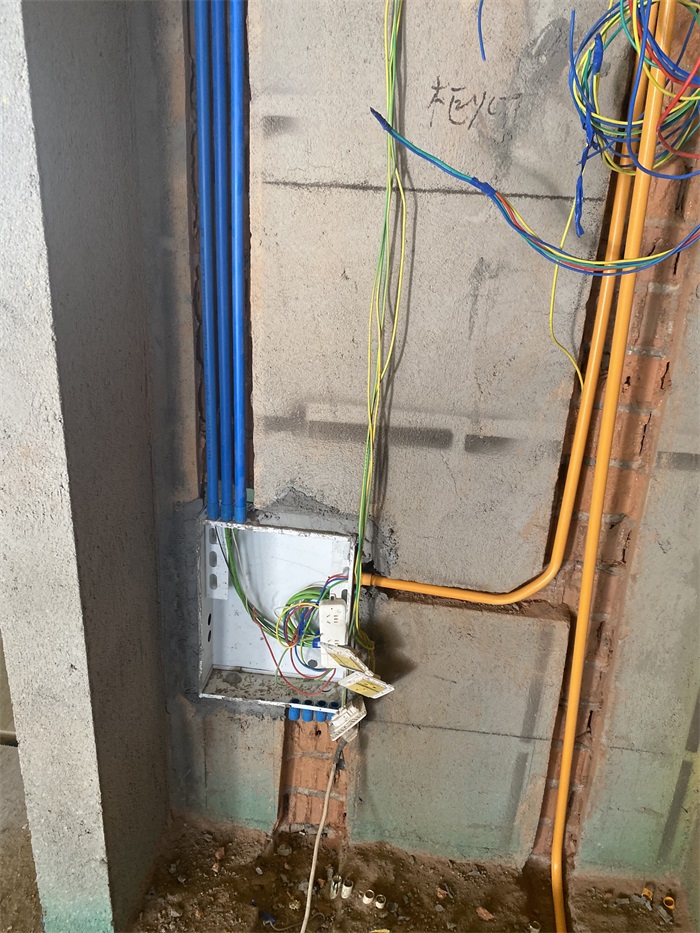

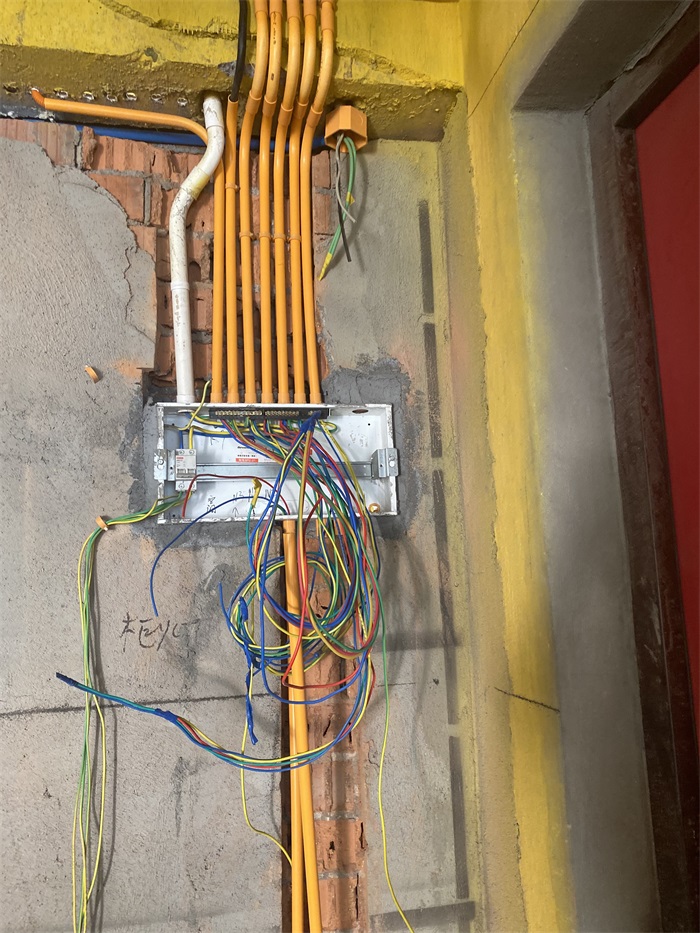

配电箱线管布置平整，同一根线管内不得超过7根电线防止发热。

正在布置网络线和电视线。

发表于 2022-9-7 14:08:38

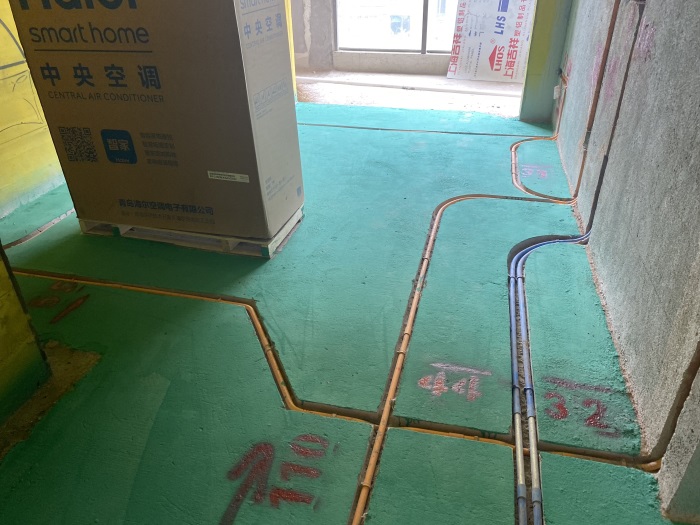

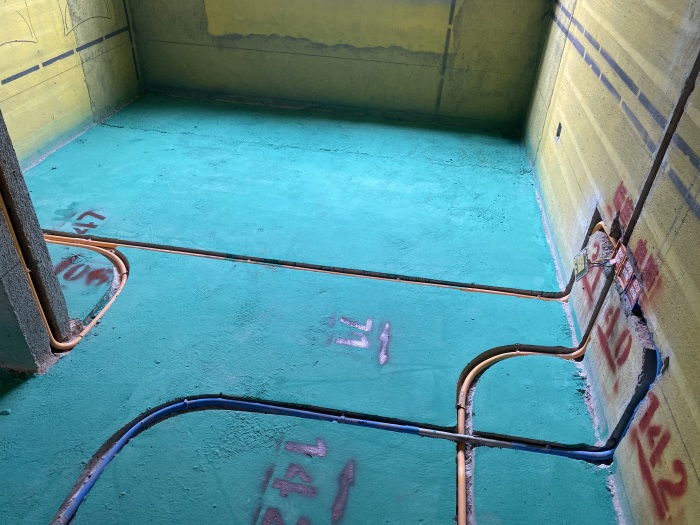

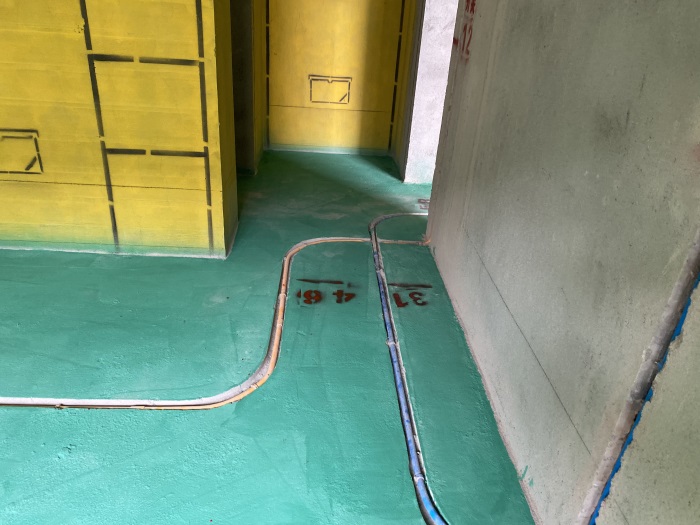

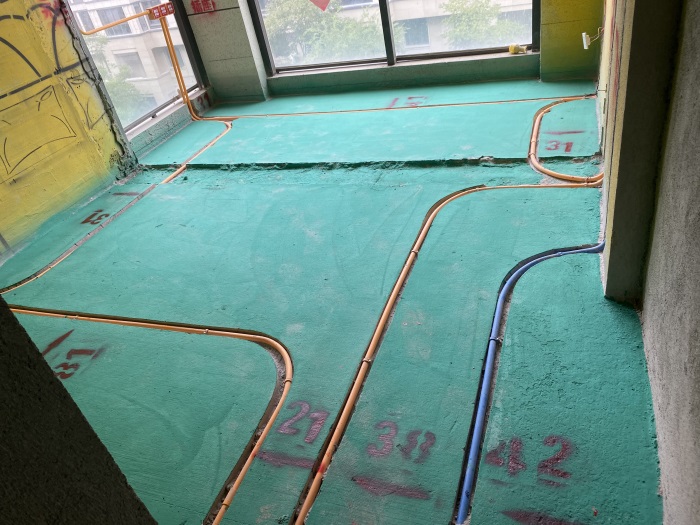

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！
