花园岗小区3-1-20#95㎡现代简约——【淡雅】

发表于 2022-8-9 15:29:30

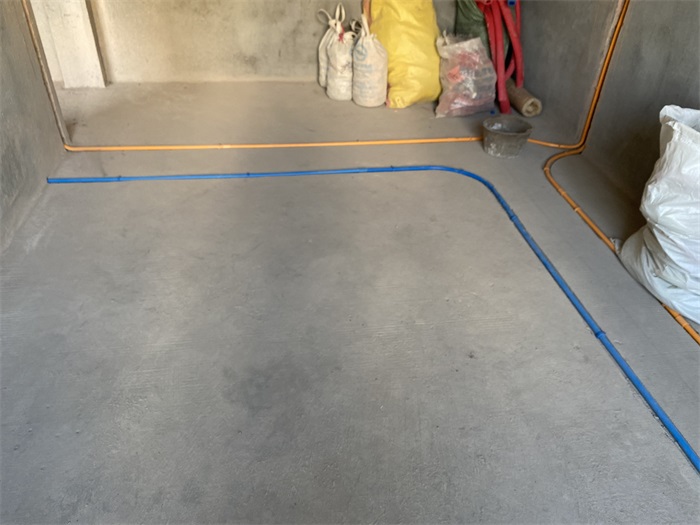

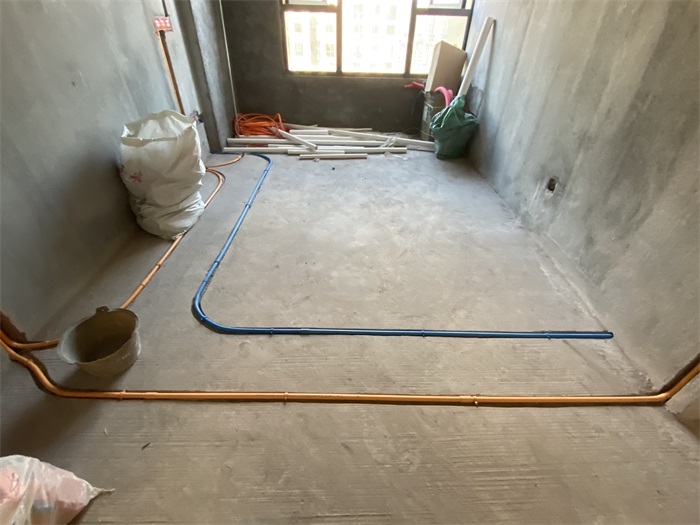

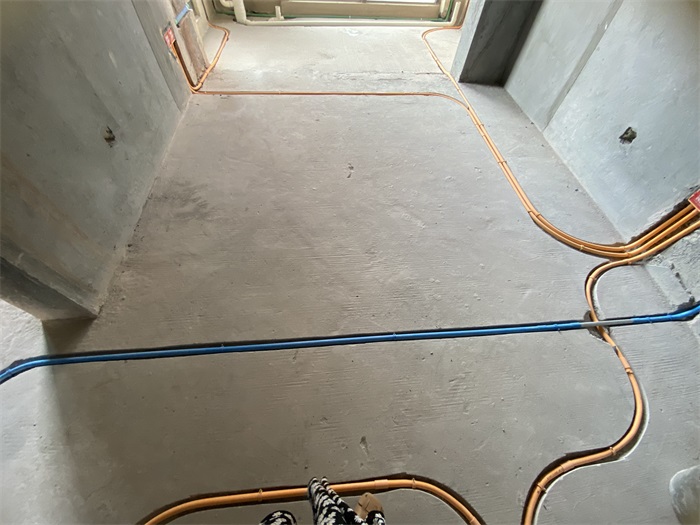

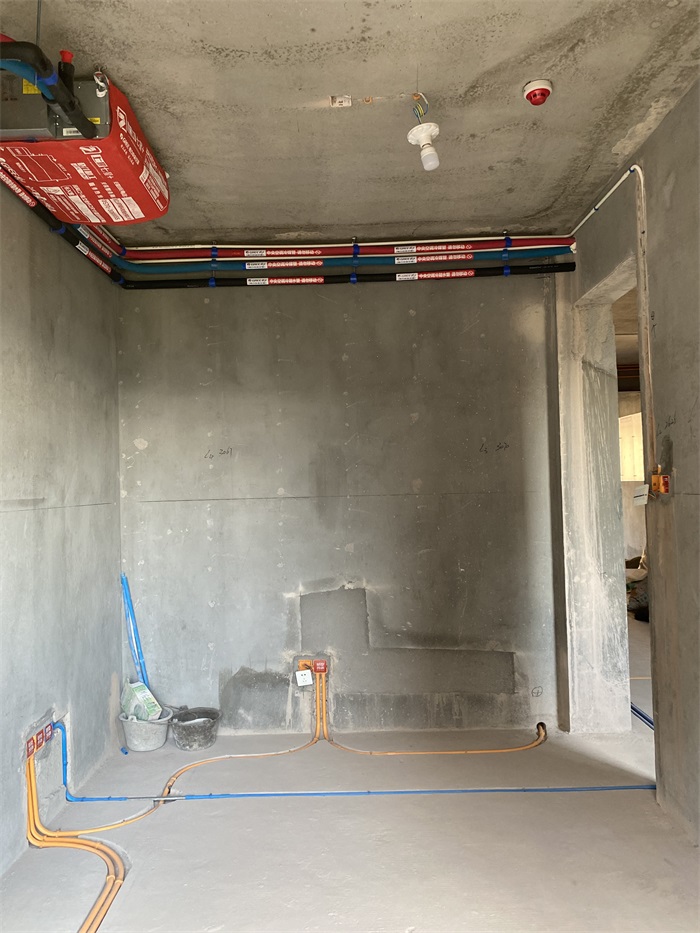

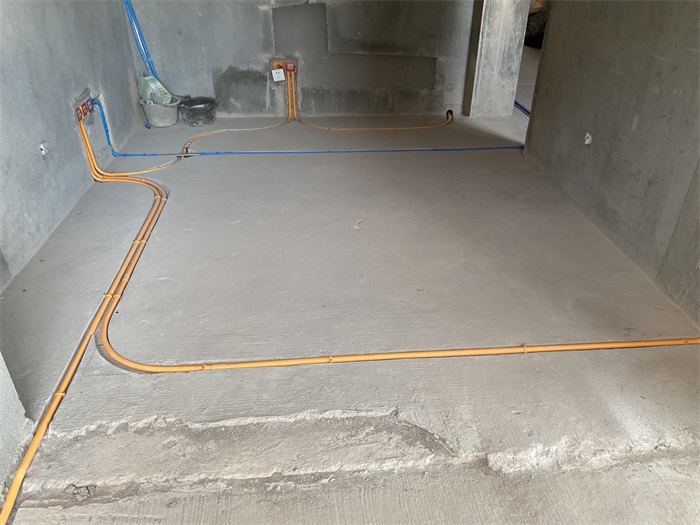

次卧地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

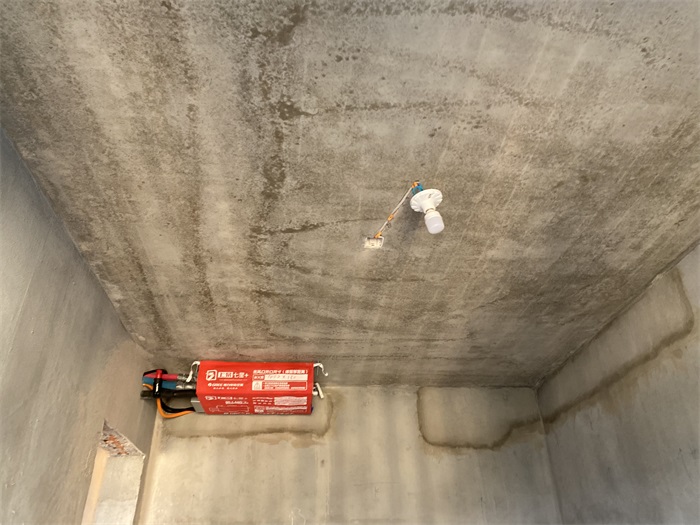

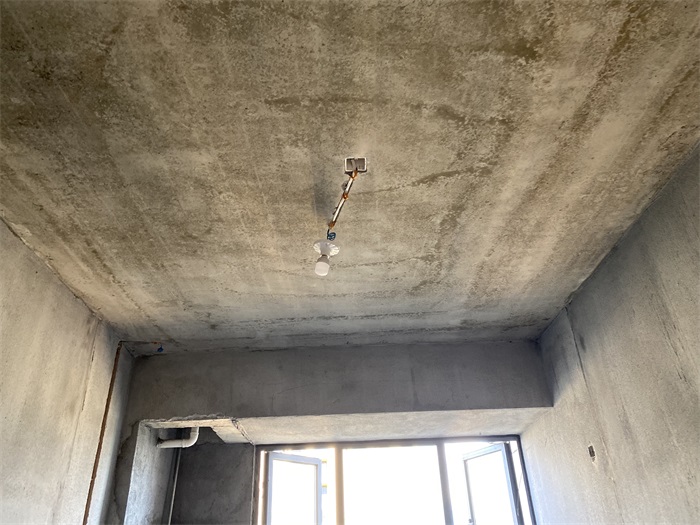

灯头线套黄腊管保护，防止电线划伤！

发表于 2022-8-9 15:32:44

本帖最后由格堂飞飞于 2022-8-9 15:35 编辑

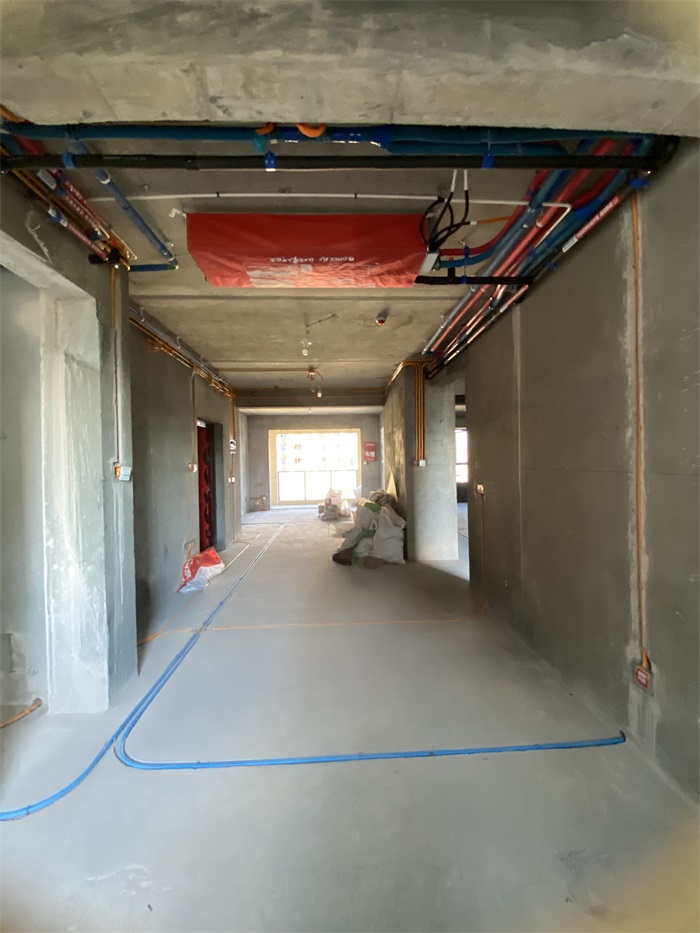

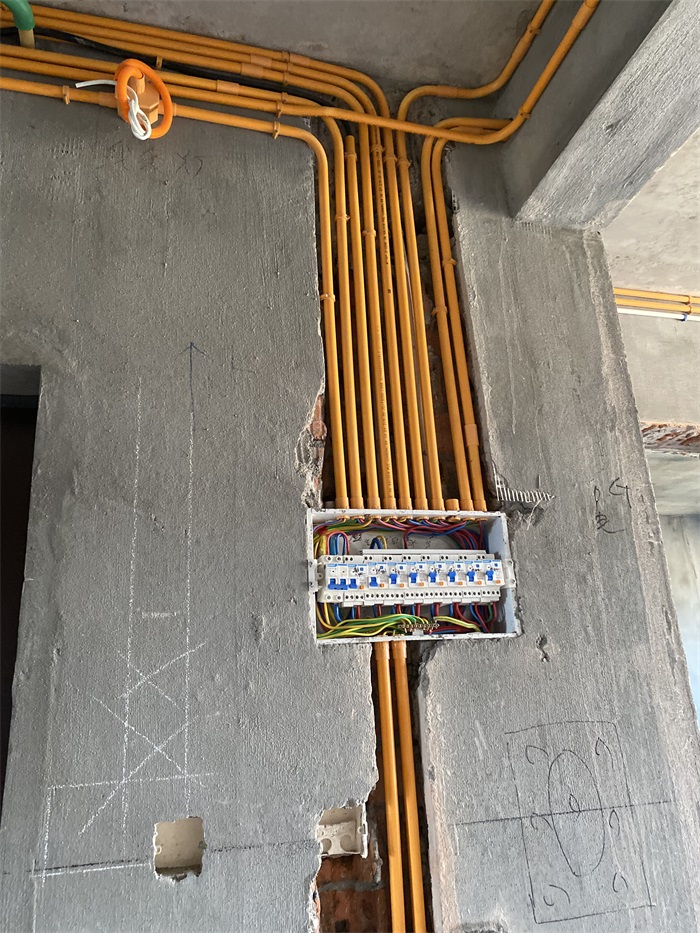

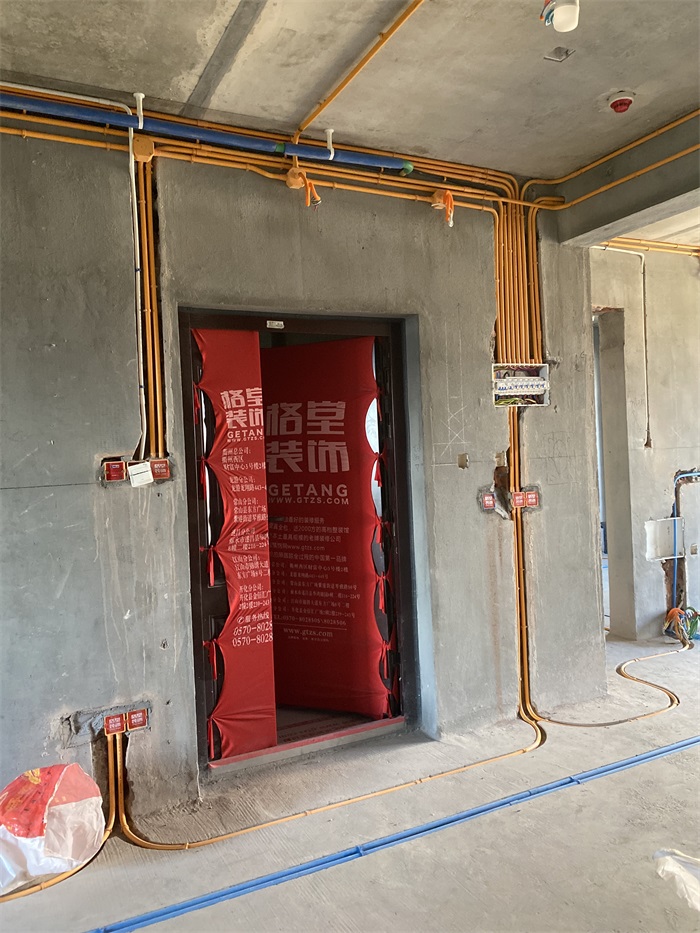

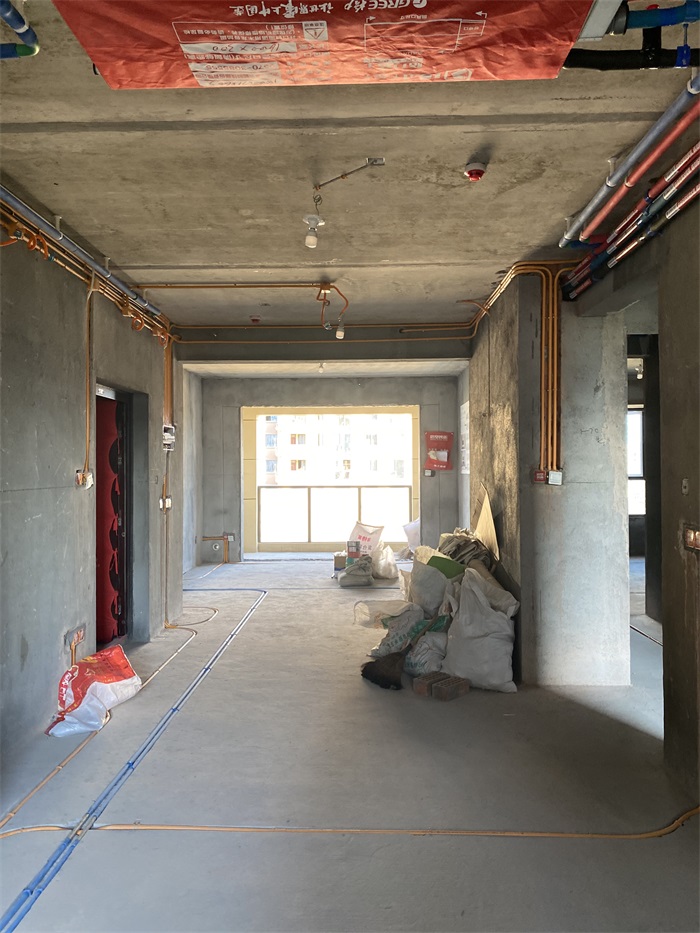

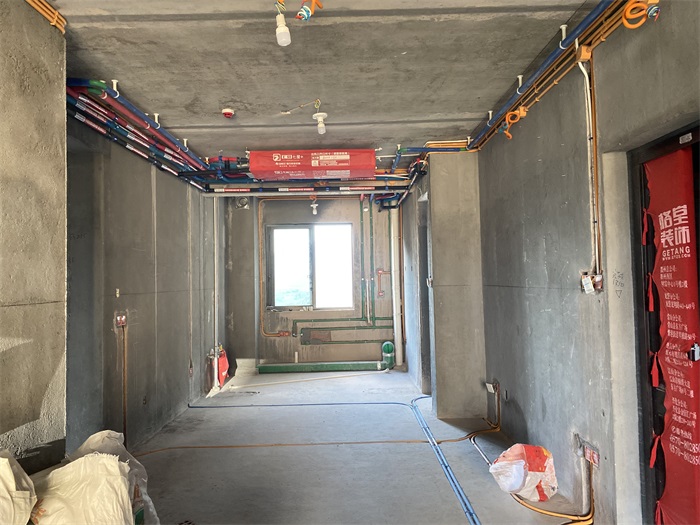

门厅墙面线管，布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

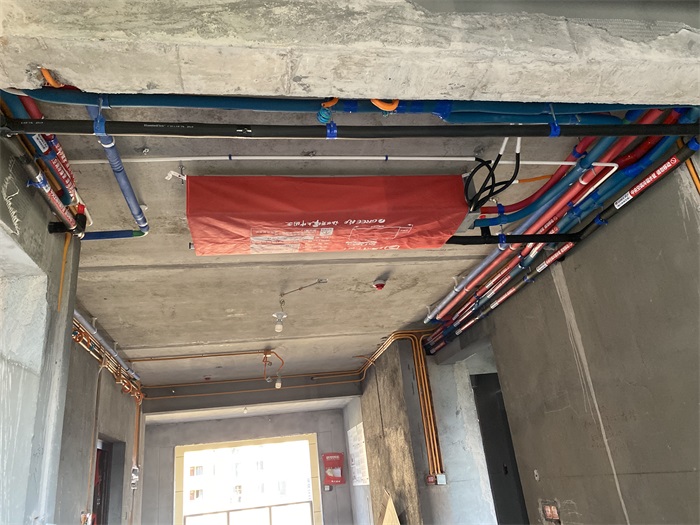

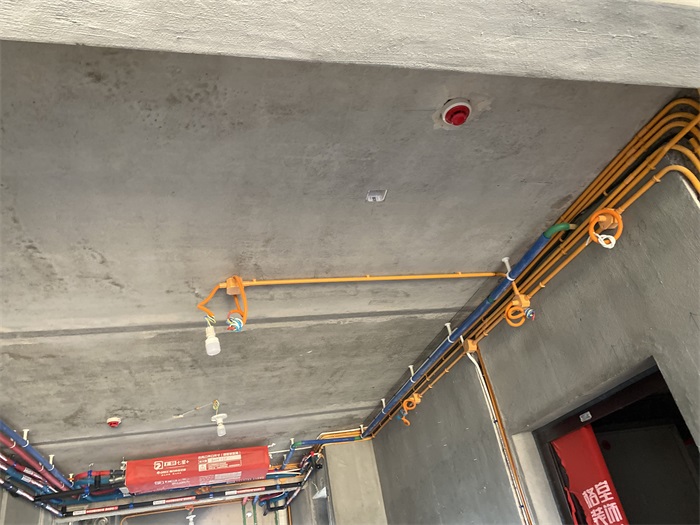

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-8-9 15:39:31

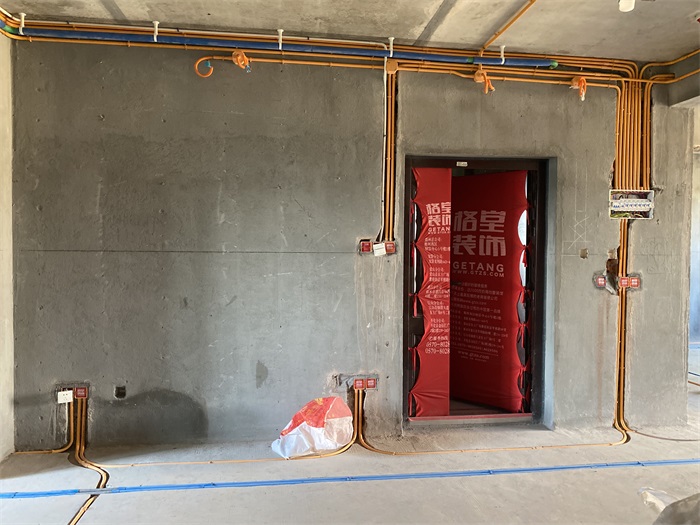

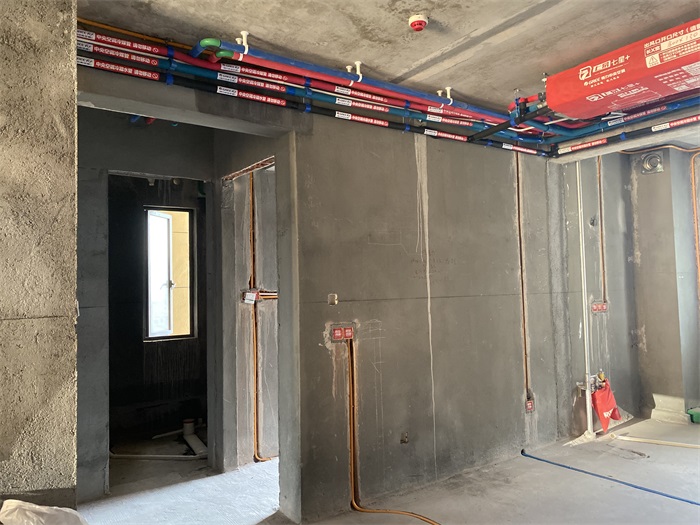

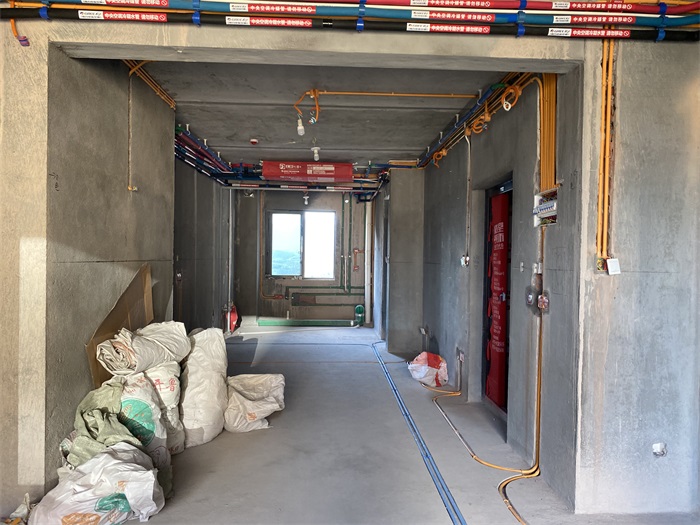

餐厅墙面线管布置，横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-8-9 15:43:39

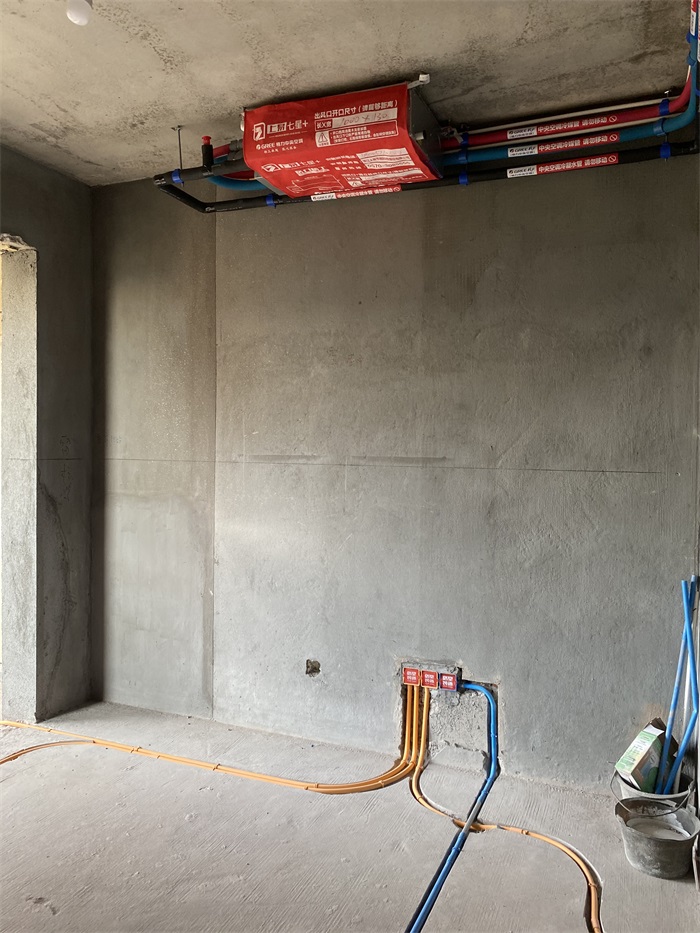

餐厅墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

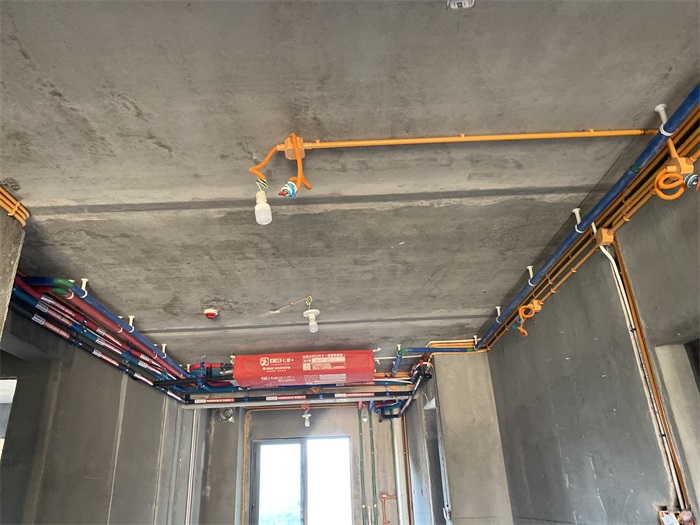

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

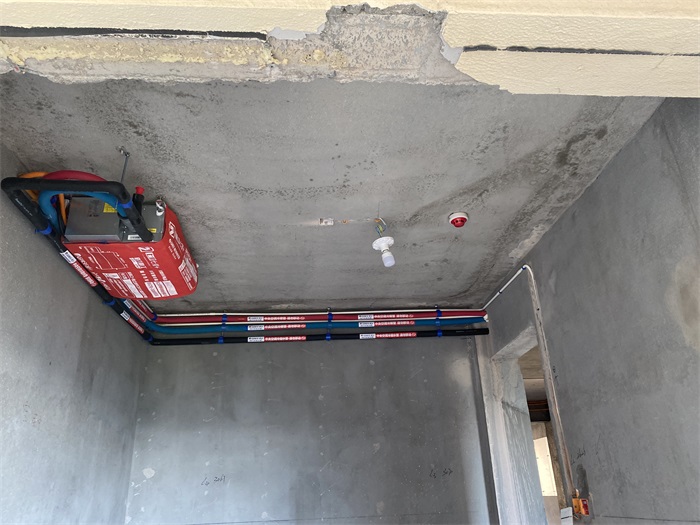

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

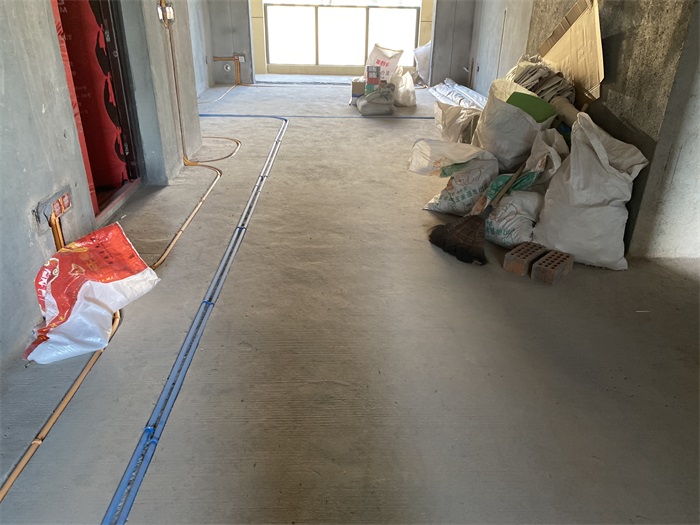

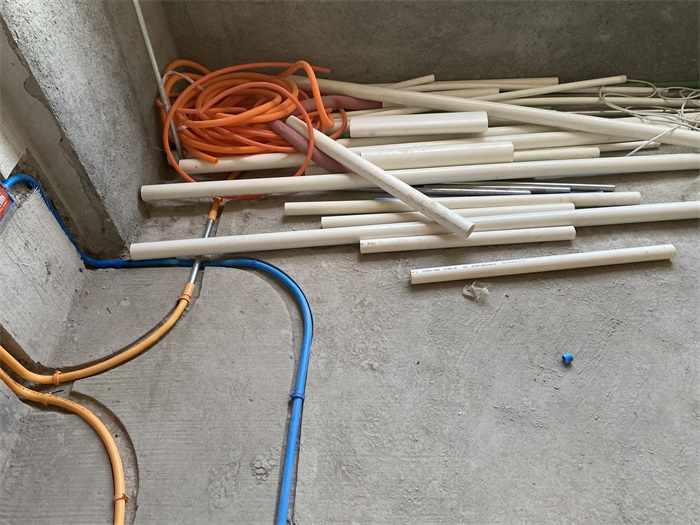

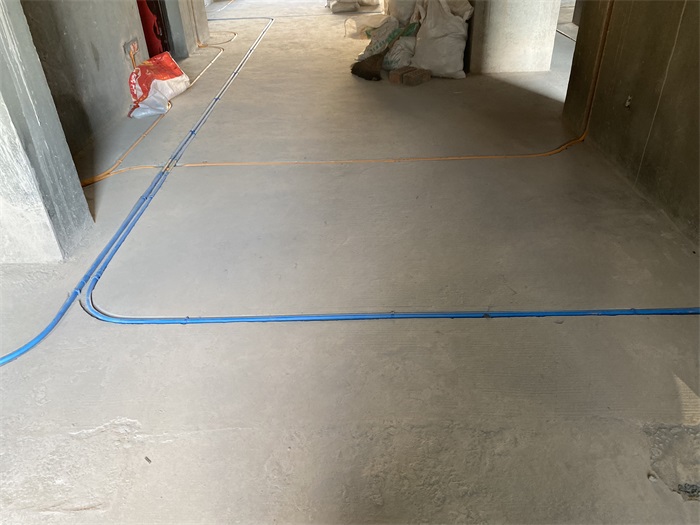

地面线管强弱电线距离30厘米以上，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

发表于 2022-8-9 15:46:36

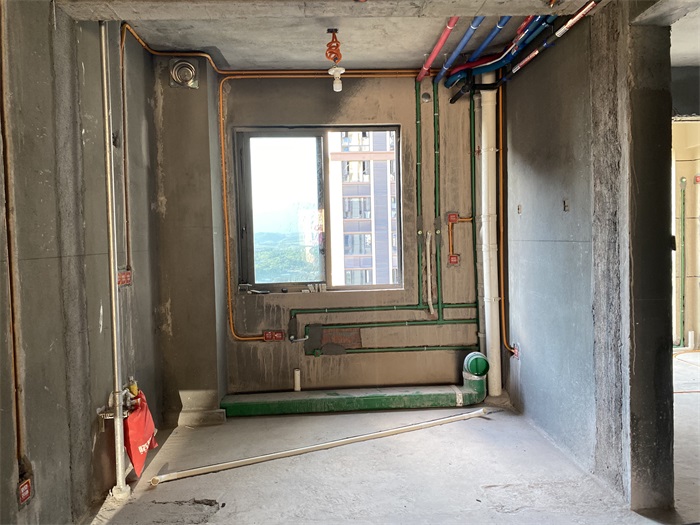

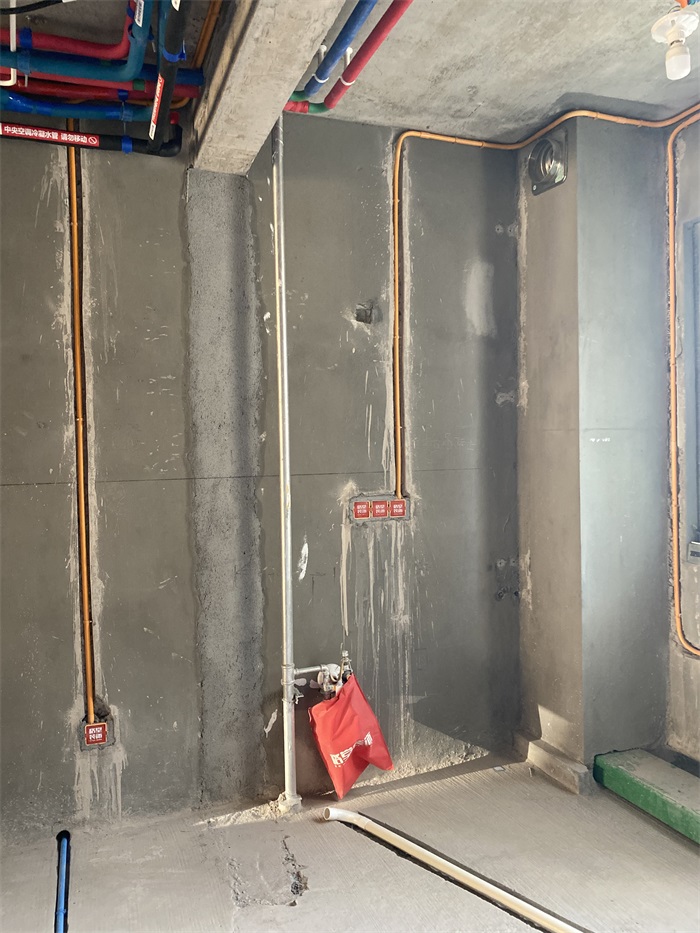

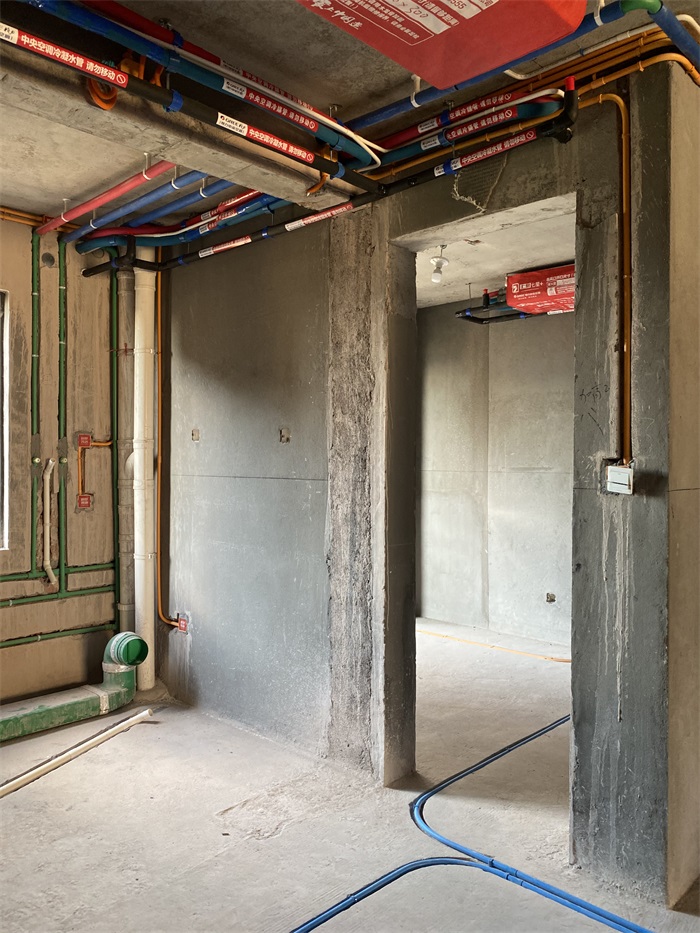

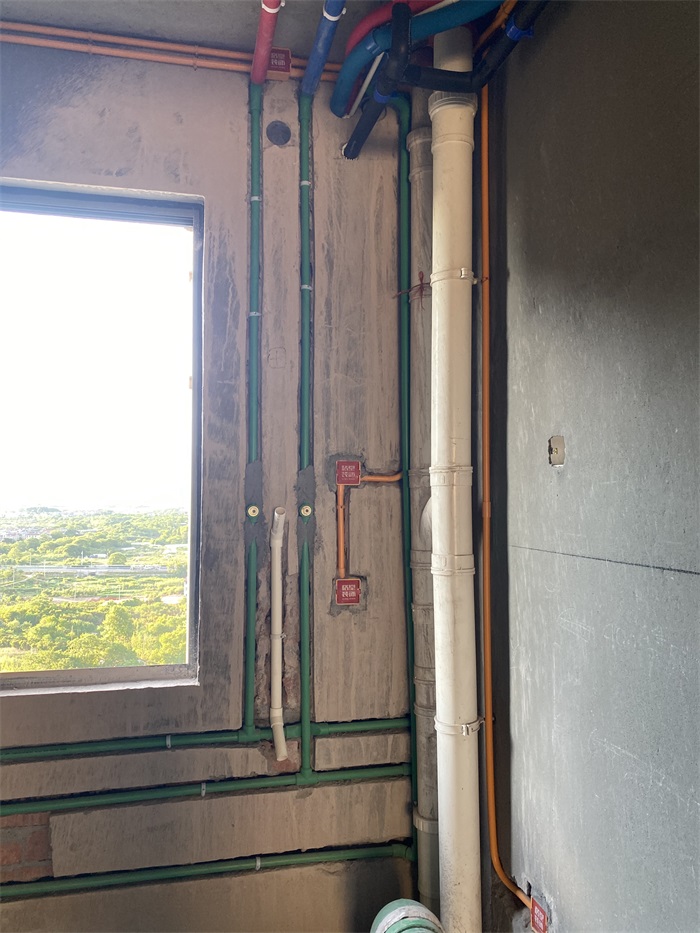

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2022-8-9 15:51:10

厨房柜体内水管采用内丝外露，直接法能及时发现渗水，每户水管进水部位室内加进水总阀。

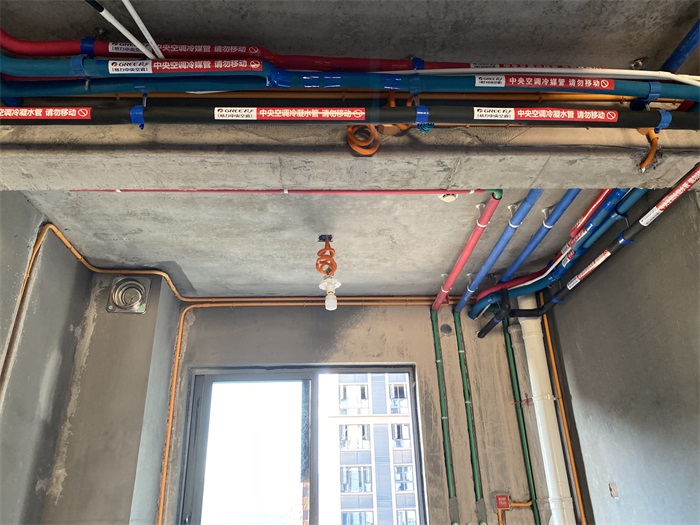

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

下水管道用75 的管子，防止堵塞！

发表于 2022-8-9 15:53:18

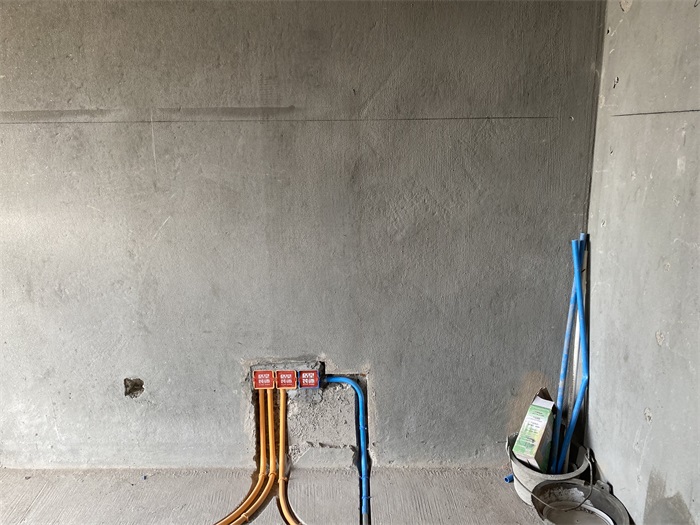

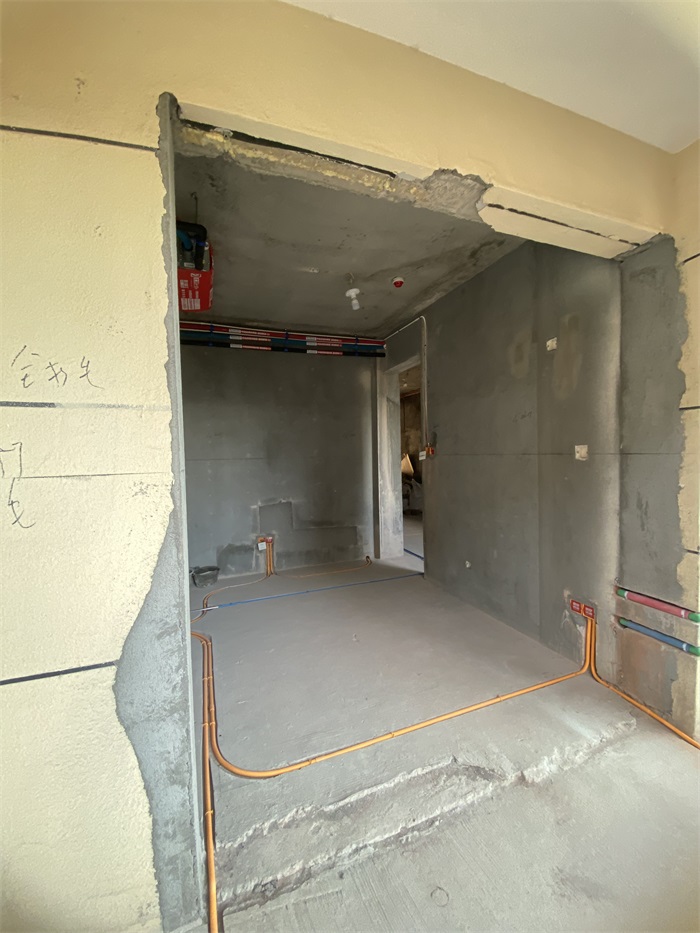

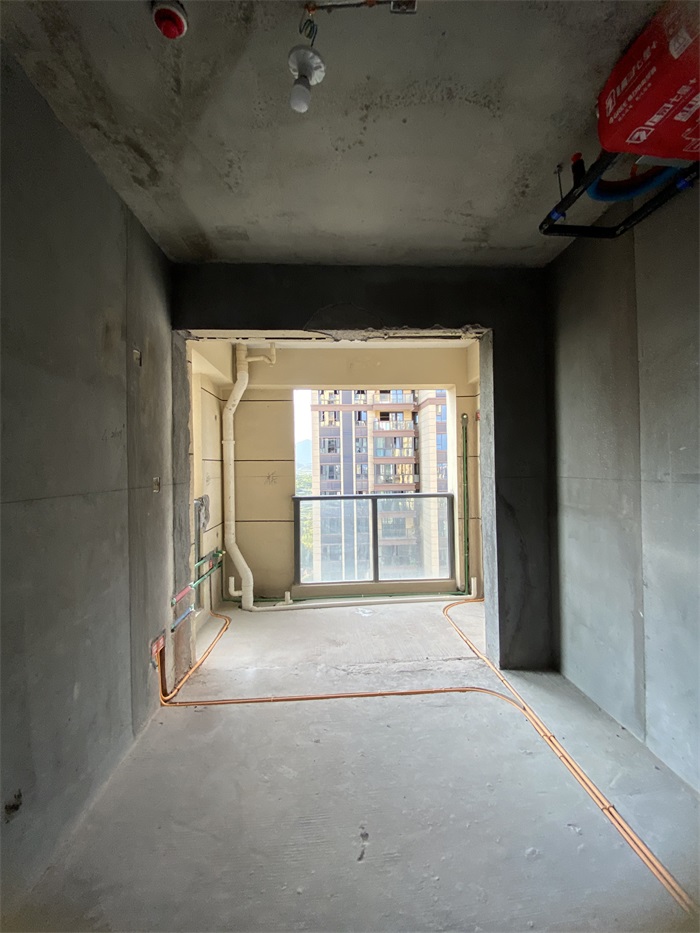

书房墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

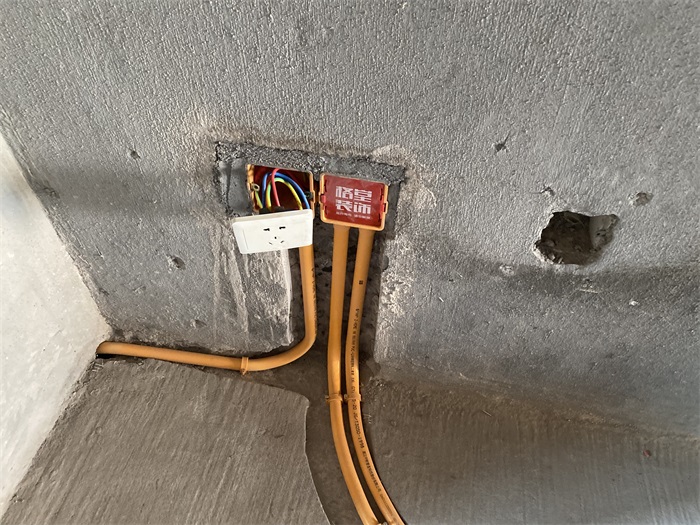

墙面普通插座离地净高30厘米，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-8-9 15:55:53

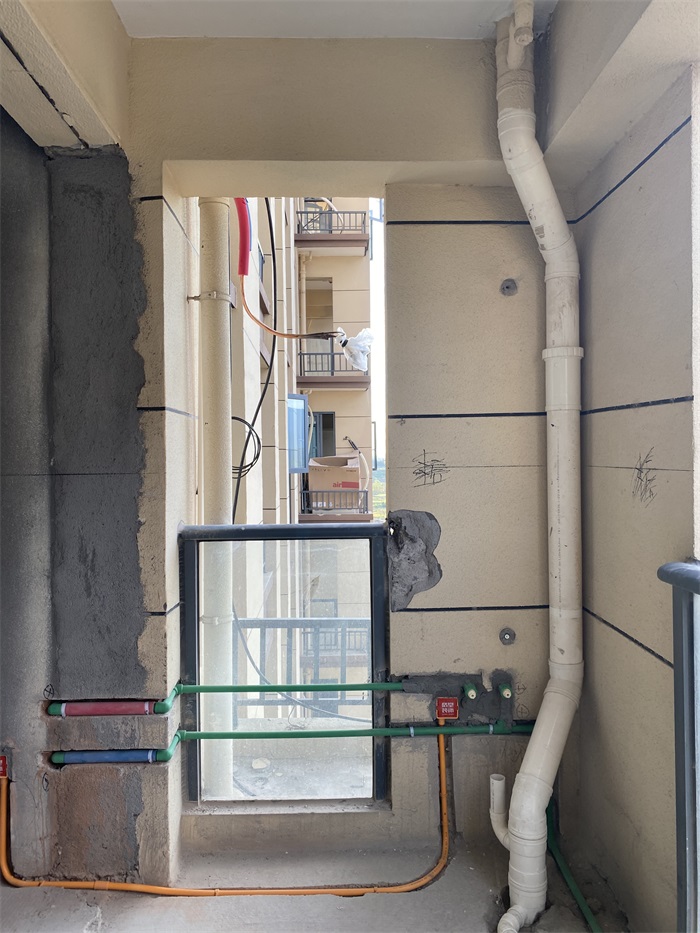

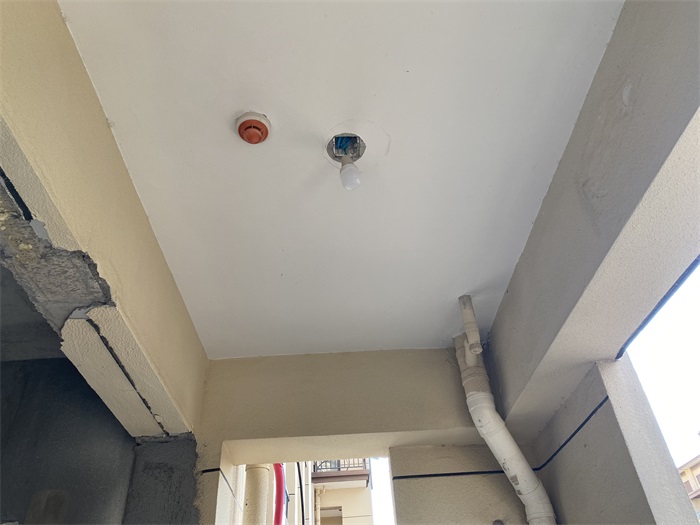

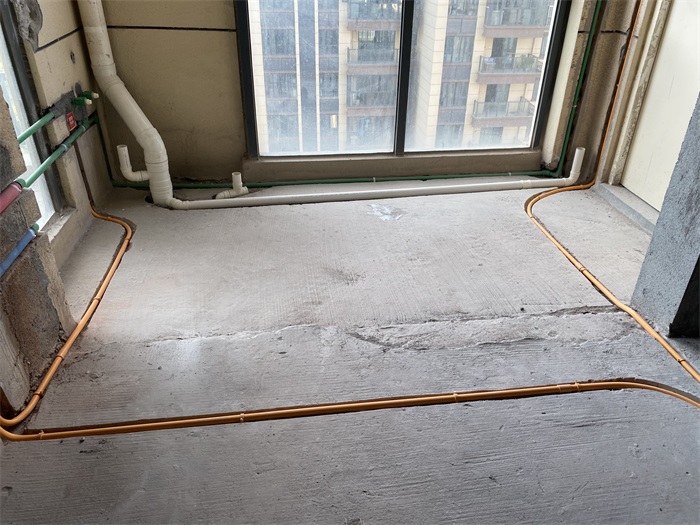

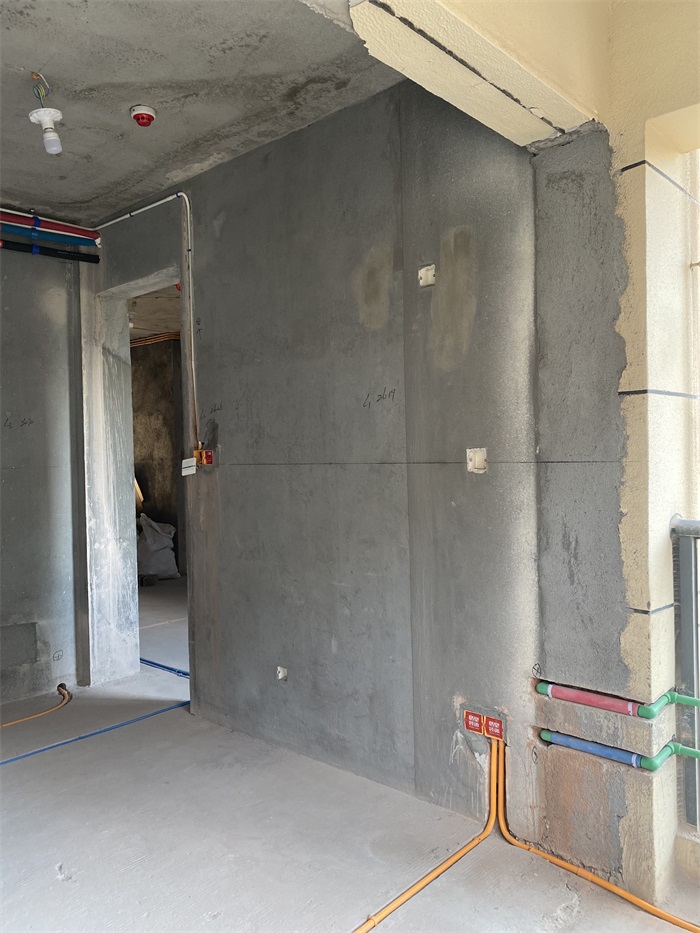

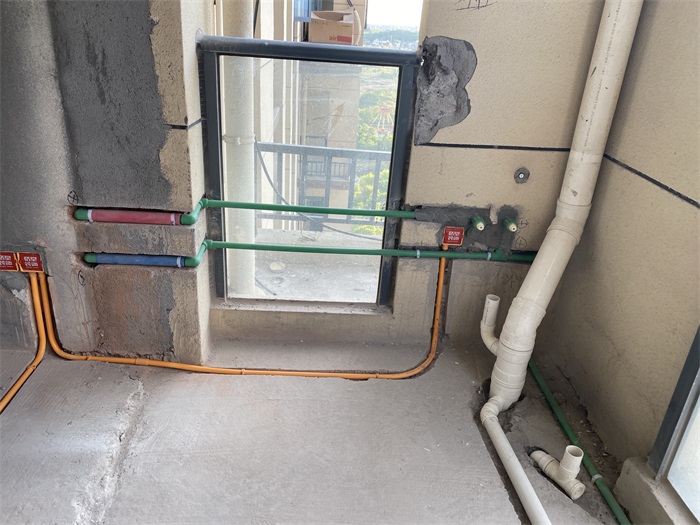

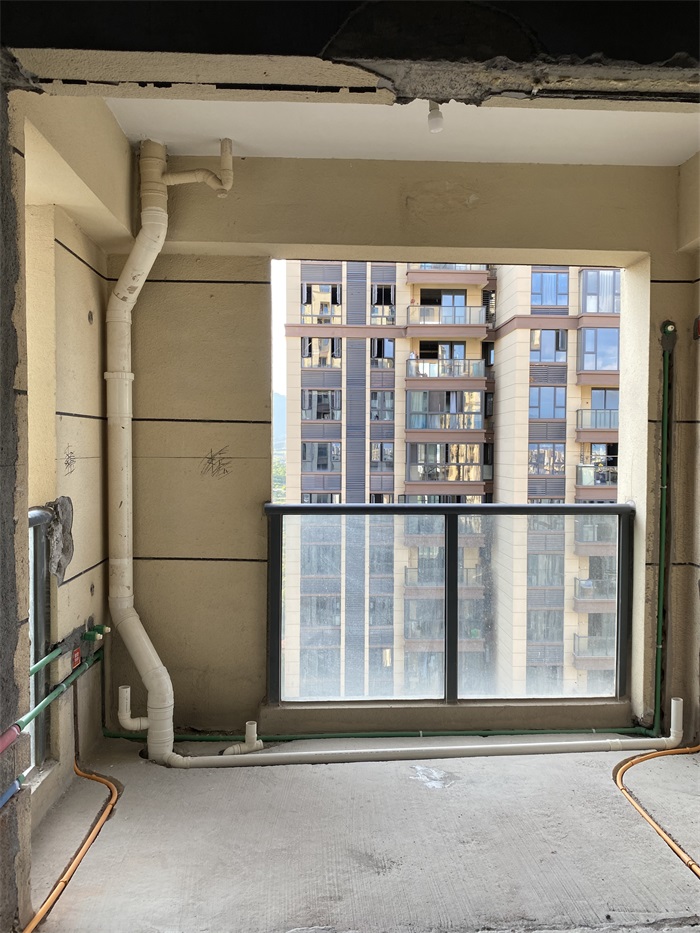

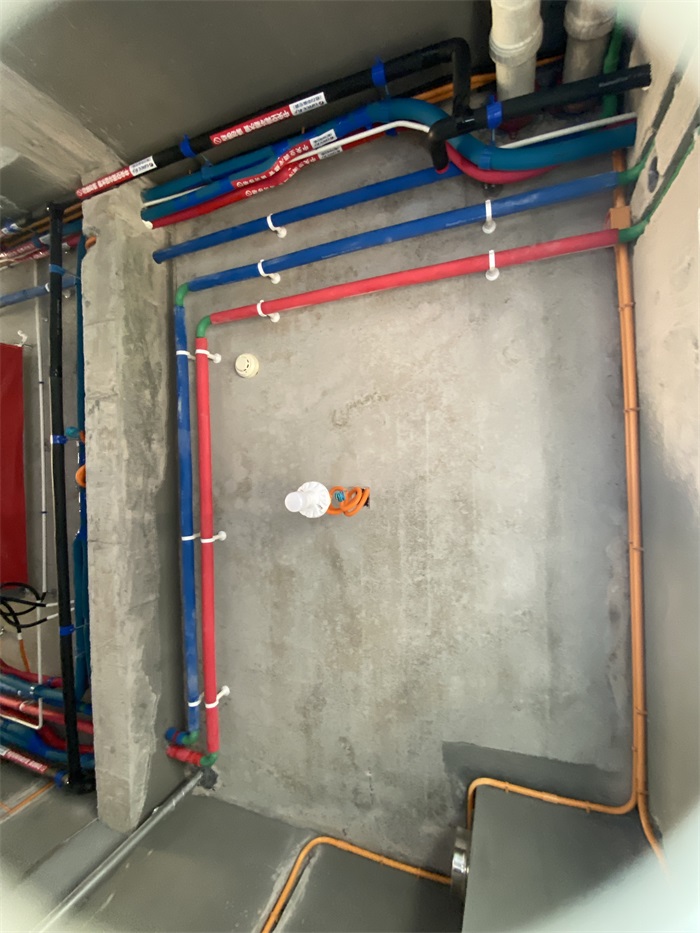

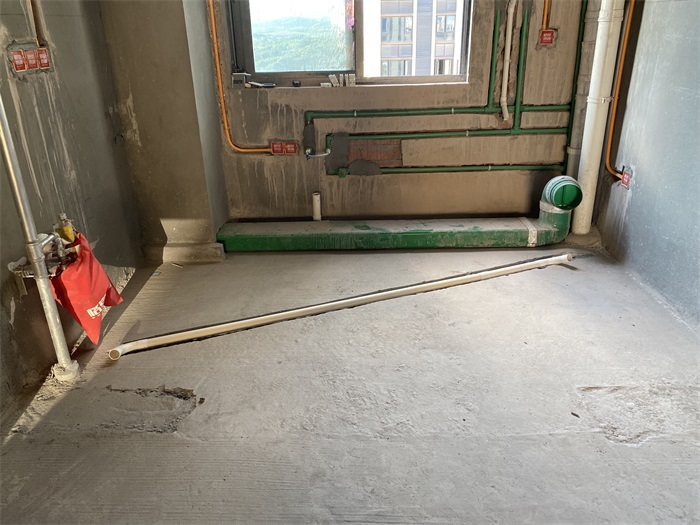

书房阳台，墙面冷热水管布置专业规范，左热右冷、上热下冷。

阳台洗衣机下水管不要与地漏排水管相通，防止后期地漏反水。

发表于 2022-8-9 15:57:53

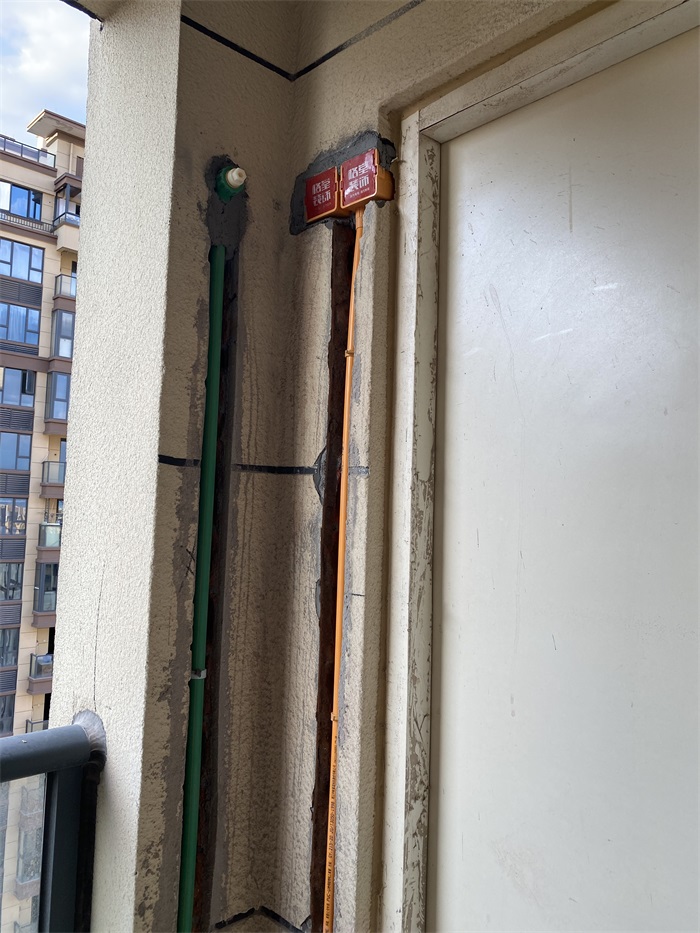

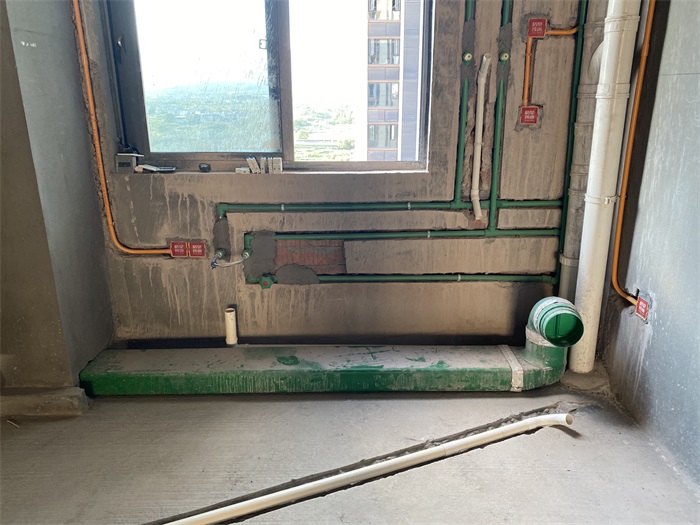

阳台墙面，冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2022-8-9 16:01:19

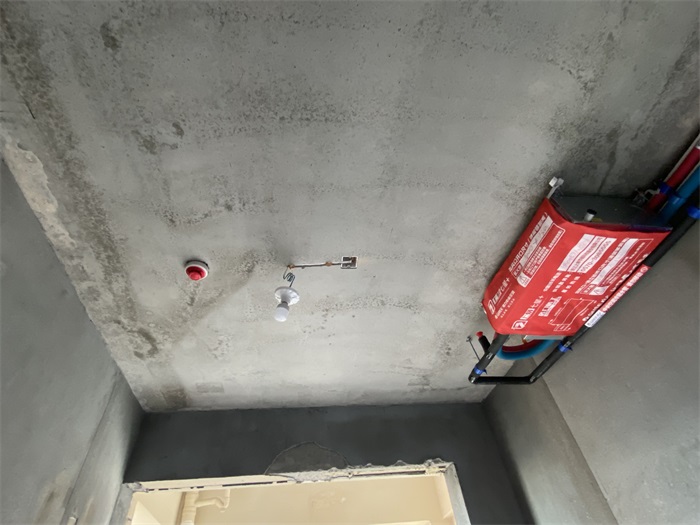

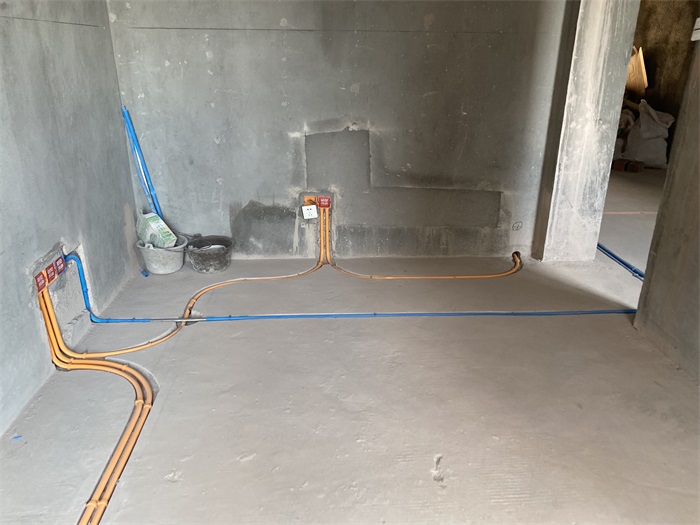

书房灯头线套黄腊管保护，防止电线划伤!

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！
