江南里6-1-11#93㎡现代——春风十里柔情

发表于 2022-7-23 14:06:03

柜体内水管接头外接，能及时发现漏水。

发表于 2022-7-23 14:06:43

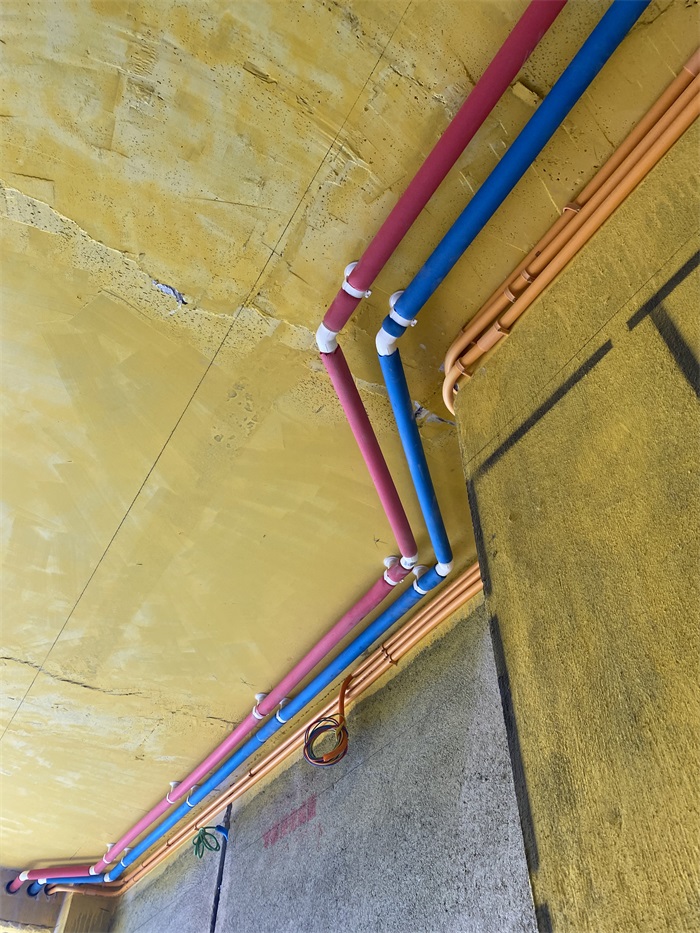

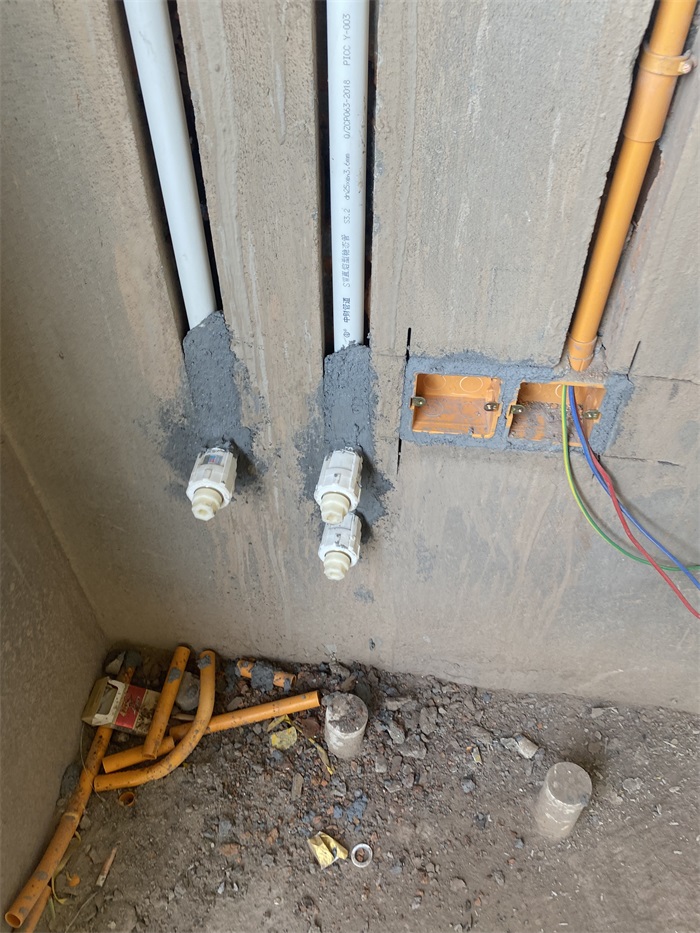

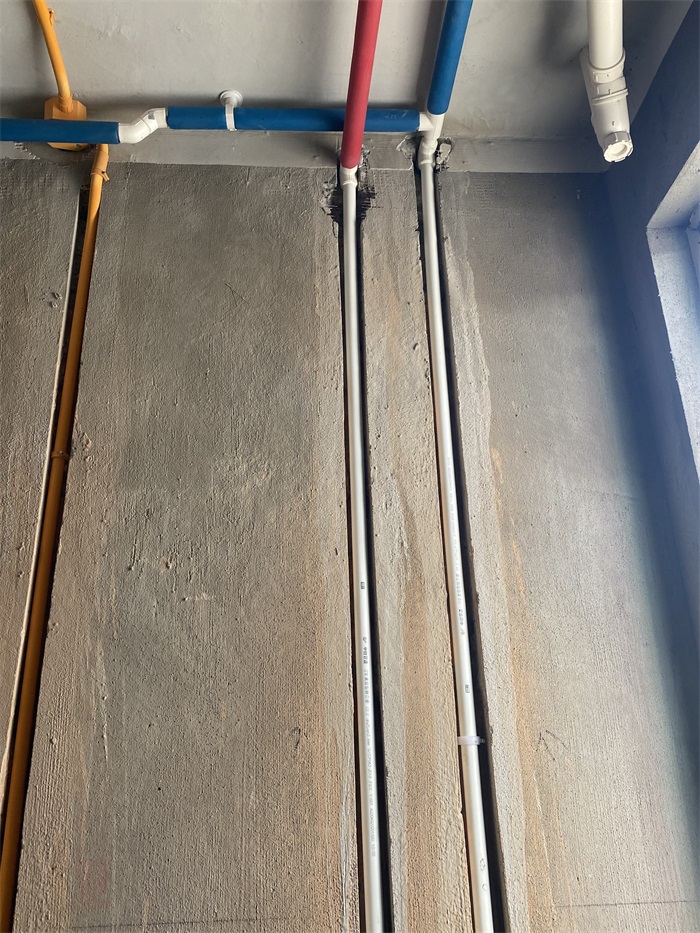

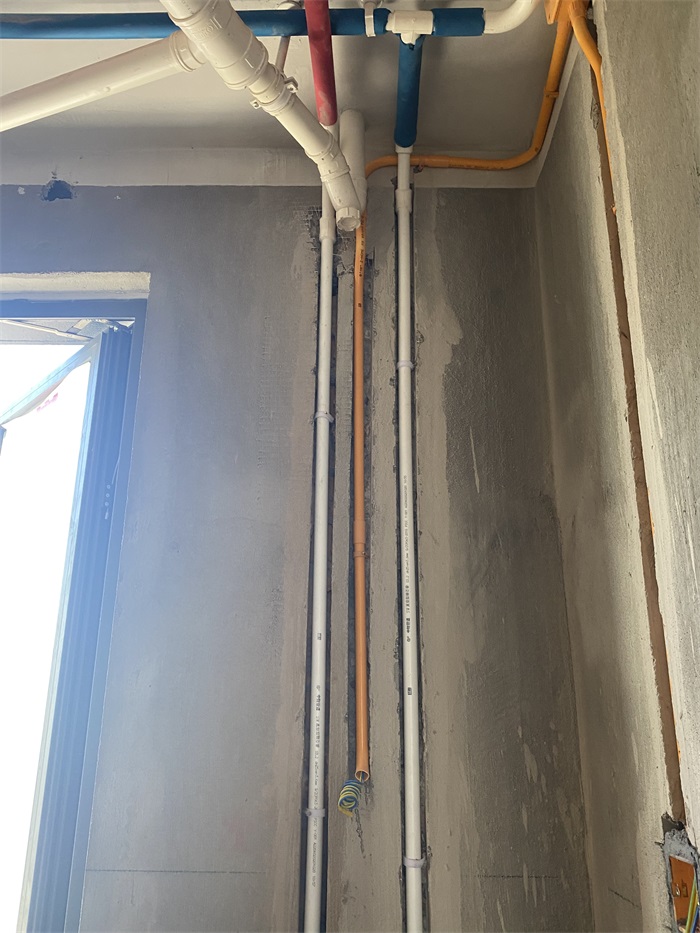

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-7-23 14:07:31

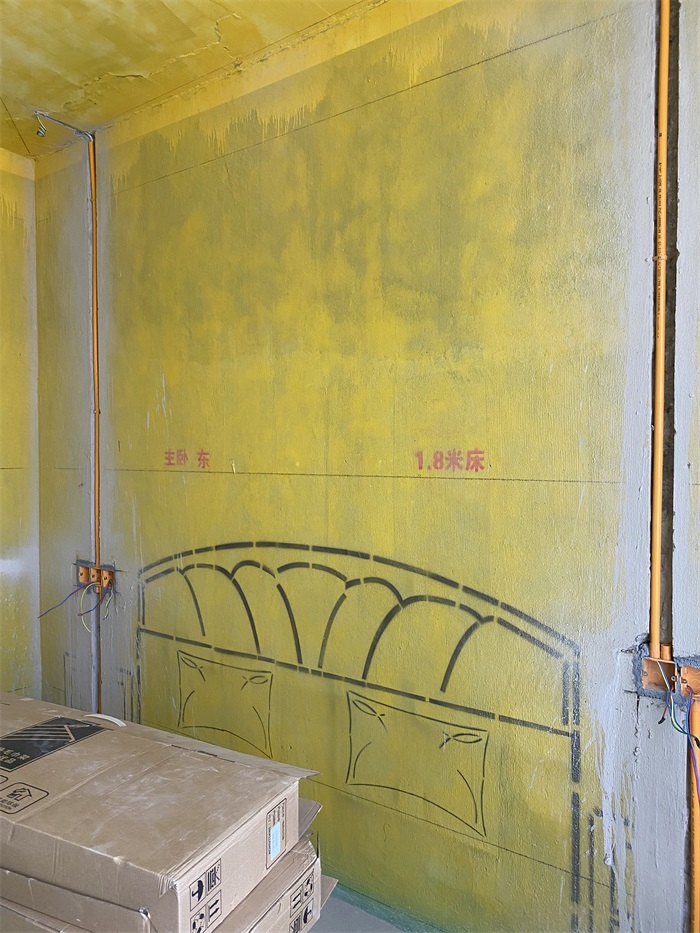

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地


发表于 2022-7-23 14:08:03

强弱电相距30公分以上，距墙30公分以上。

发表于 2022-7-27 10:34:29

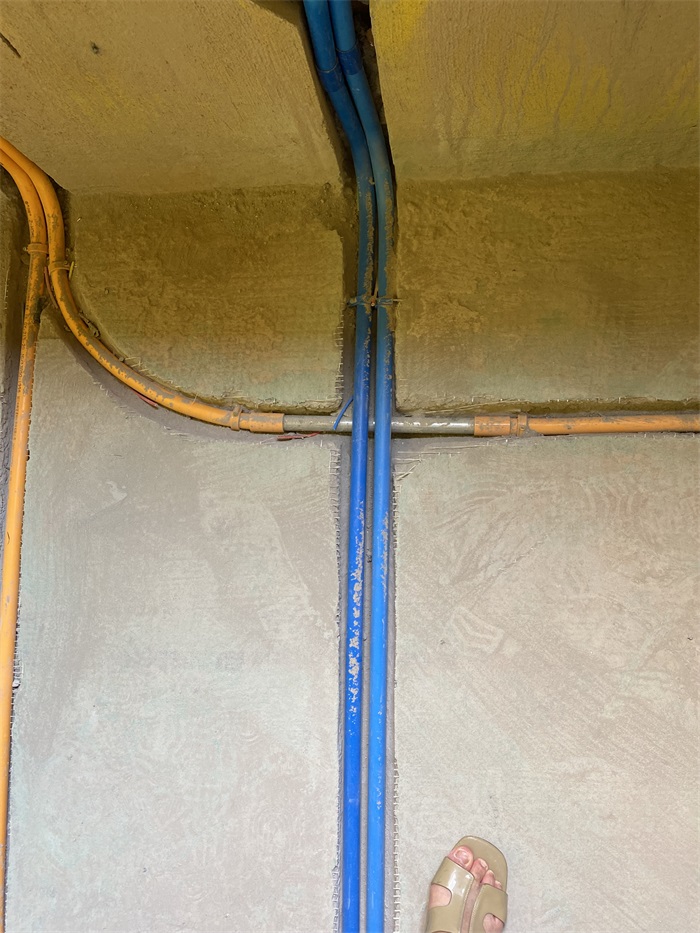

在遇到无法避免的强弱电路相交时，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-7-27 10:35:05

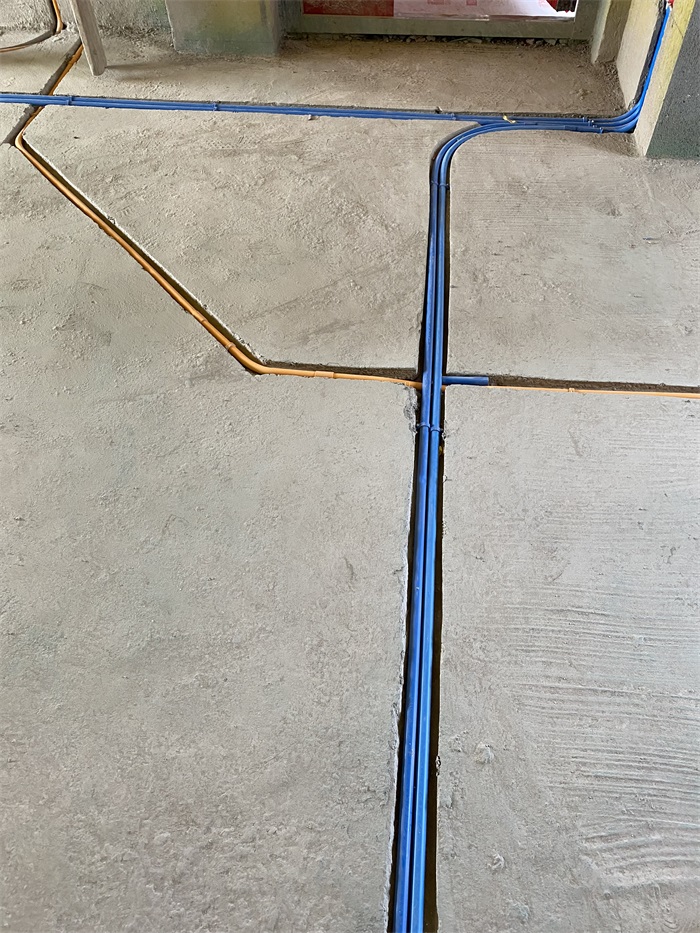

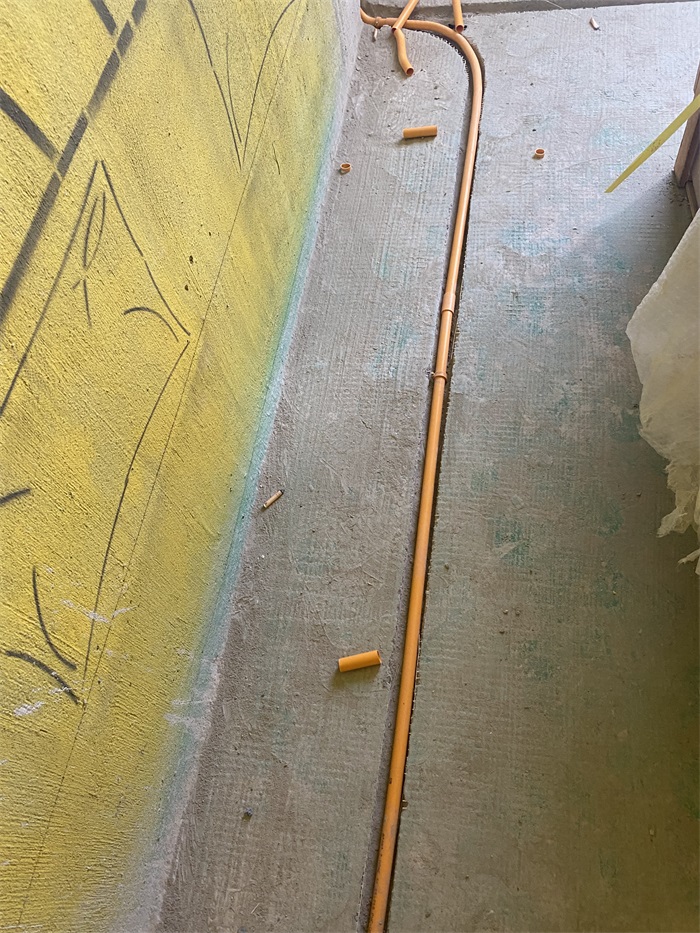

地面线管并排2根以上管卡错位顺钉，间隙均匀


发表于 2022-7-27 10:36:55

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2022-7-27 10:37:52

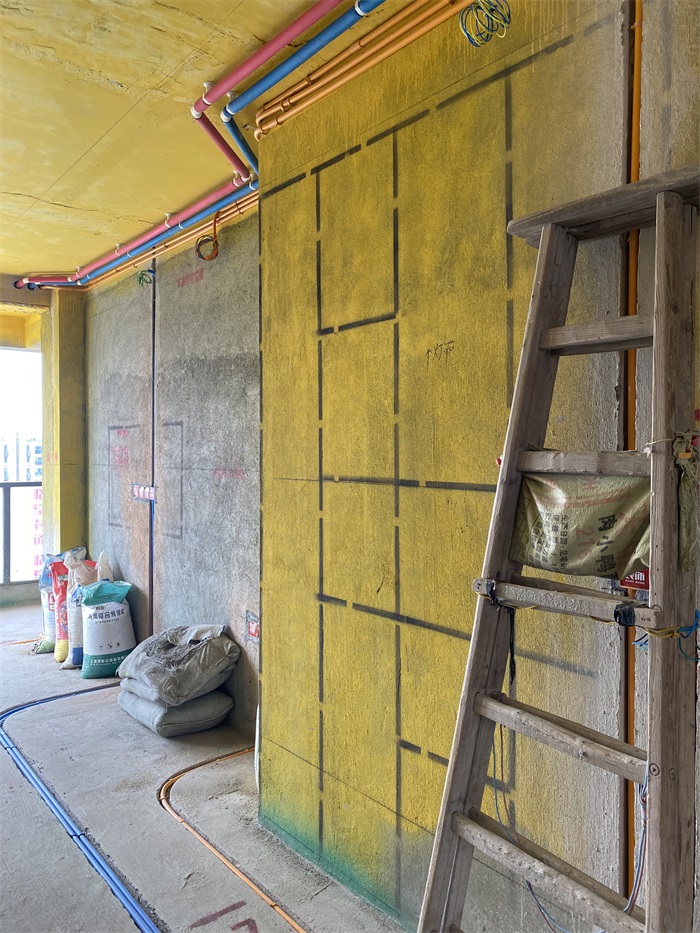

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2022-7-27 10:40:32

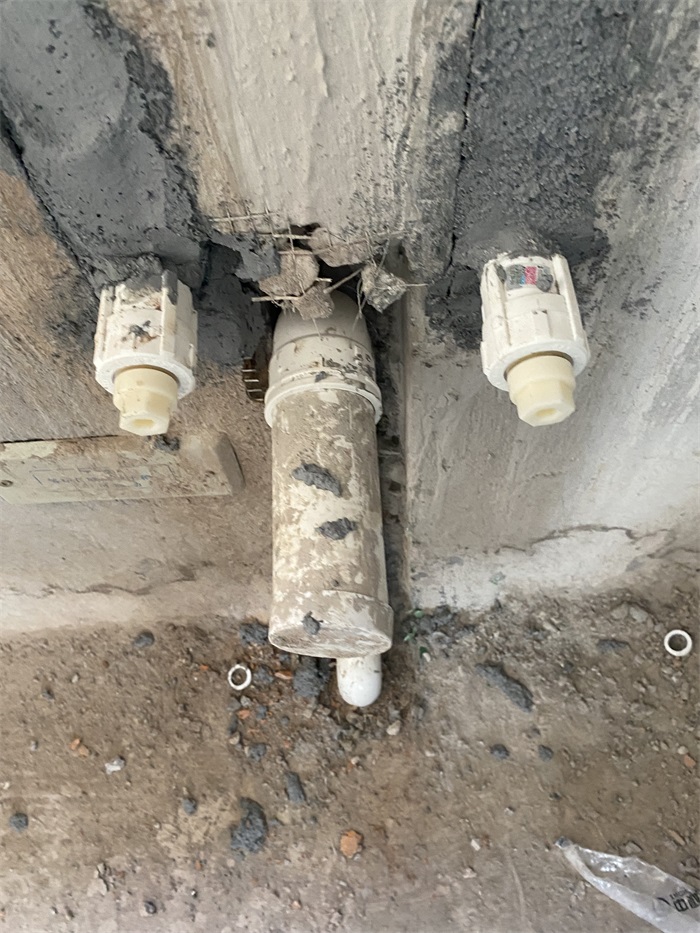

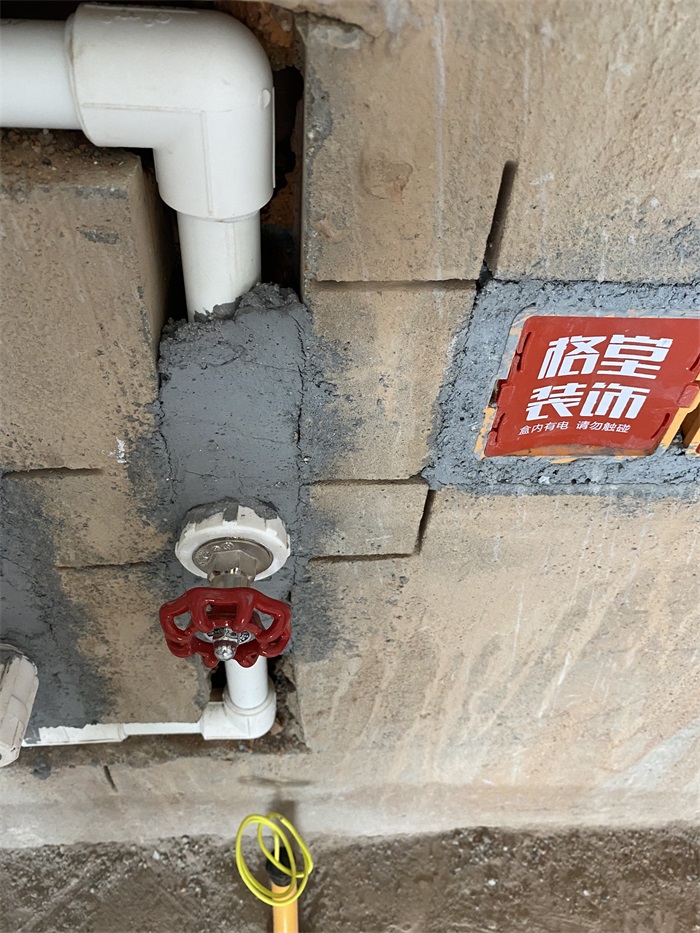

每户水管进水部位室内应加进水总阀。

发表于 2022-7-27 10:42:01

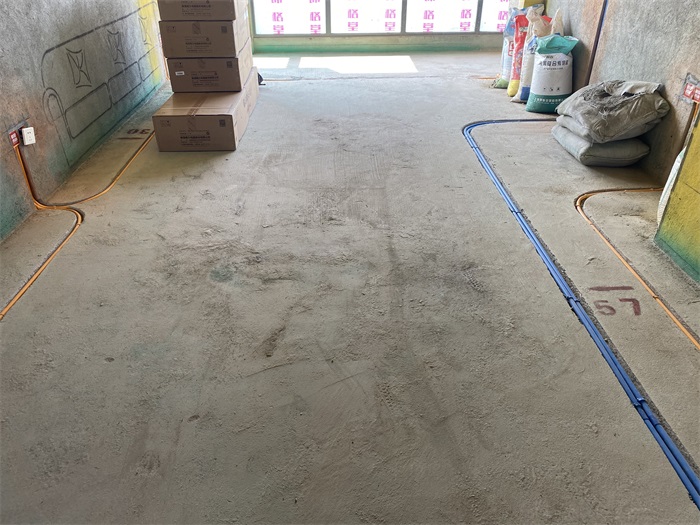

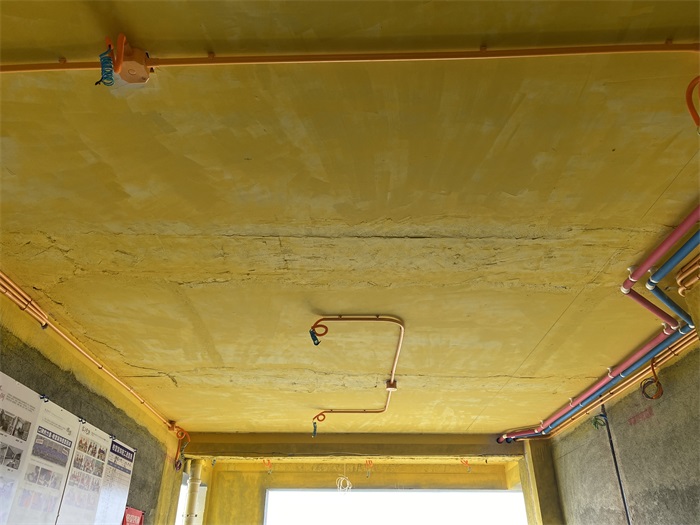

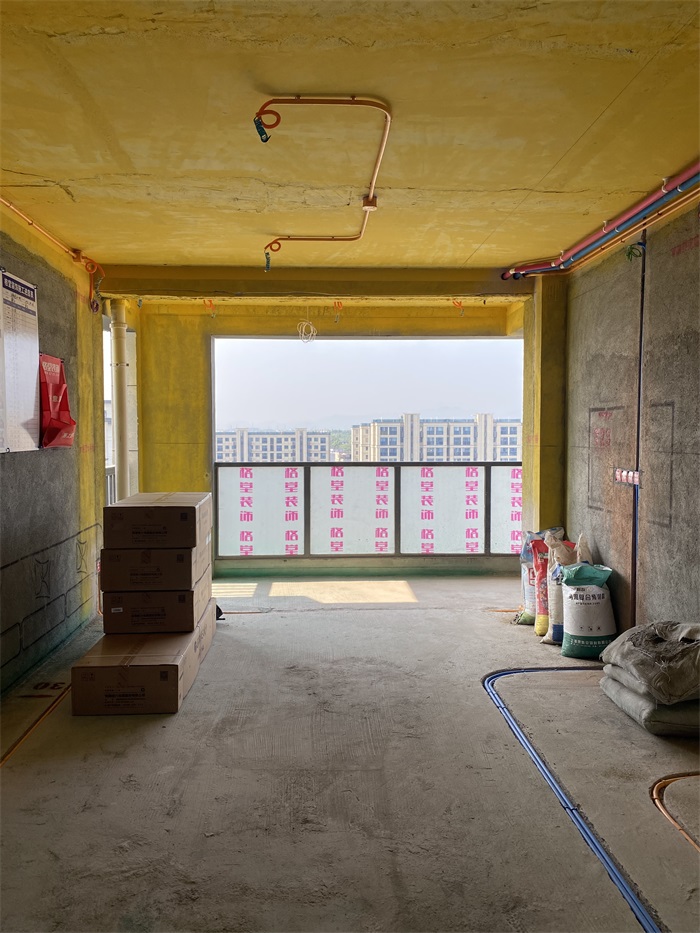

客餐厅水电布线完工
