西河苑1-3-4##119㎡现代简约——【夏意】

发表于 2022-7-26 17:34:57

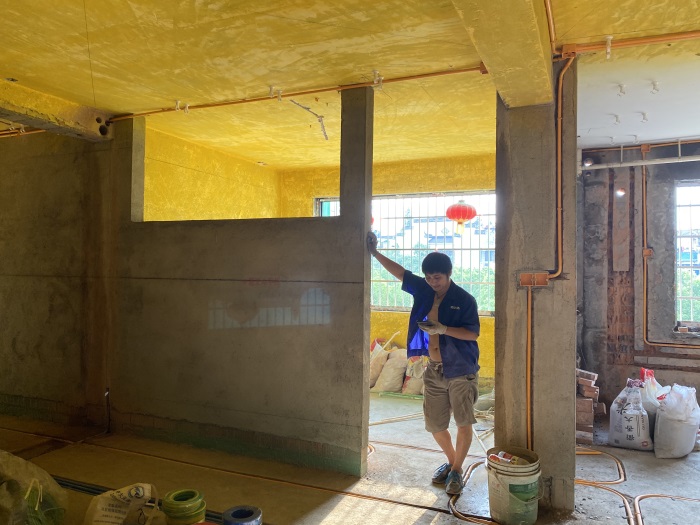

客厅弱电箱和线管连接处，杯梳安装好了，防止电线划伤！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

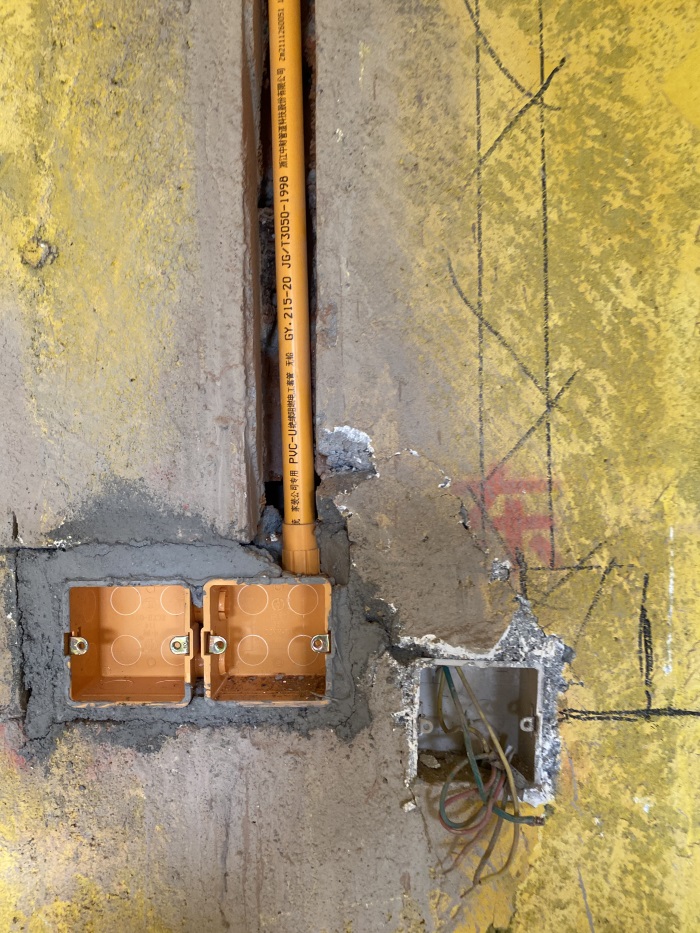

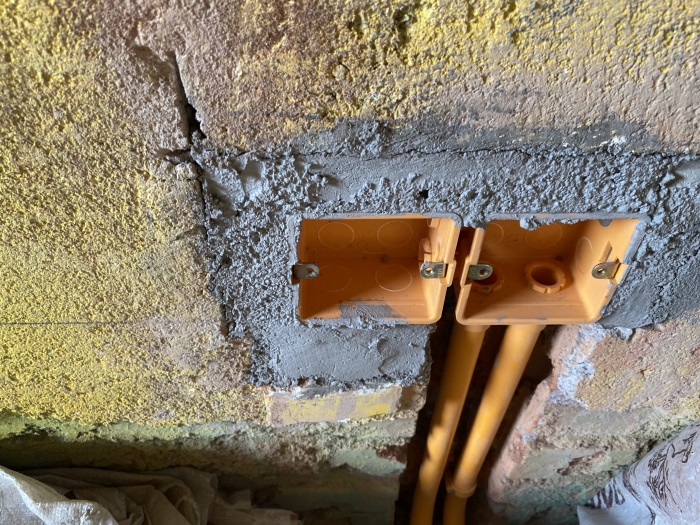

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-7-26 17:35:46

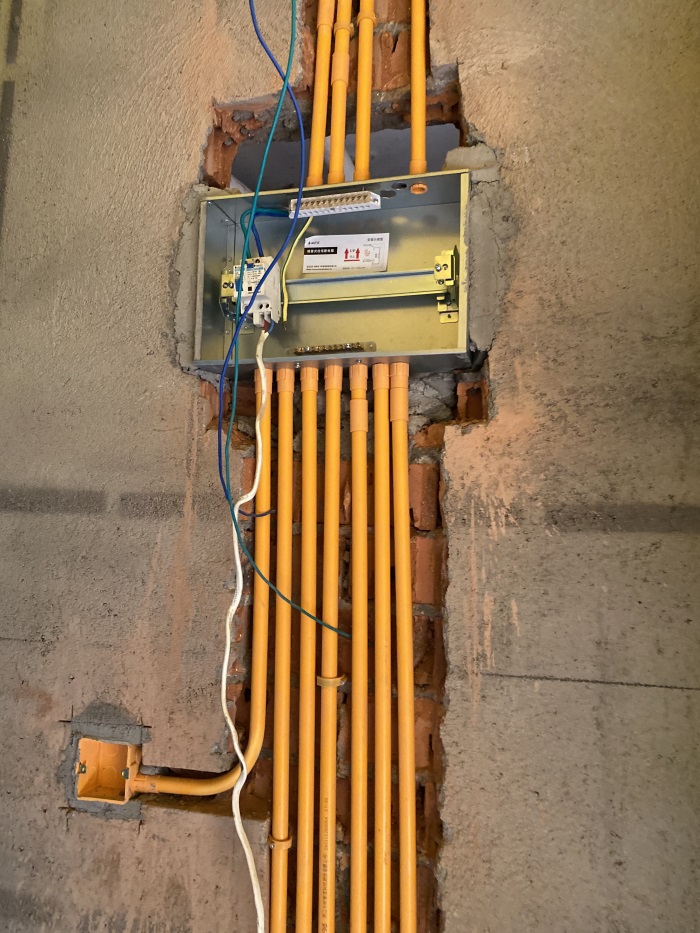

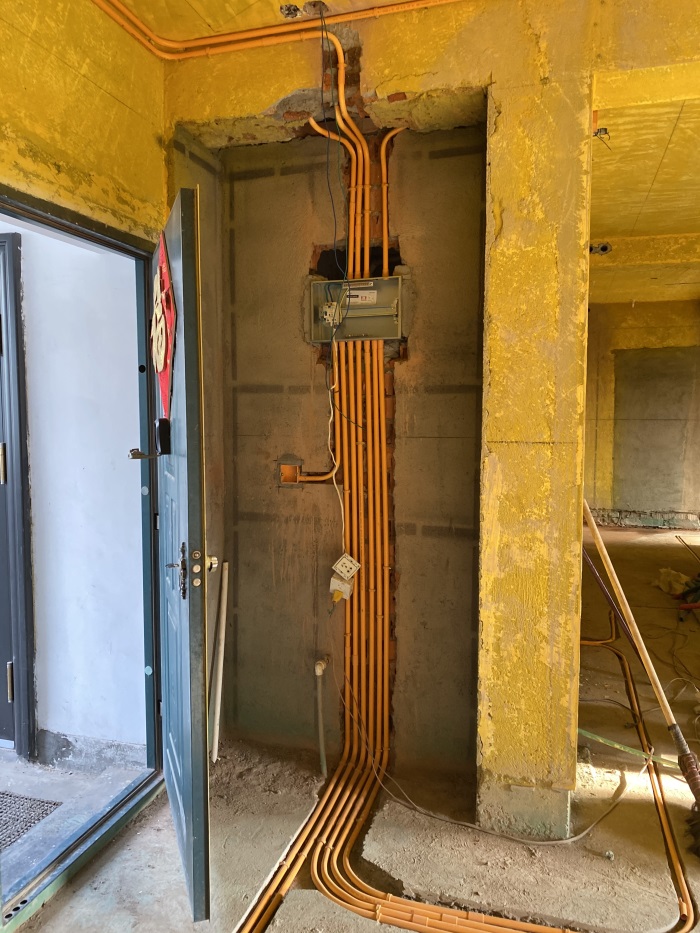

配电箱线管布置，横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

配电箱和线管连接处，杯梳安装好了，防止电线划伤！

发表于 2022-7-27 09:02:19

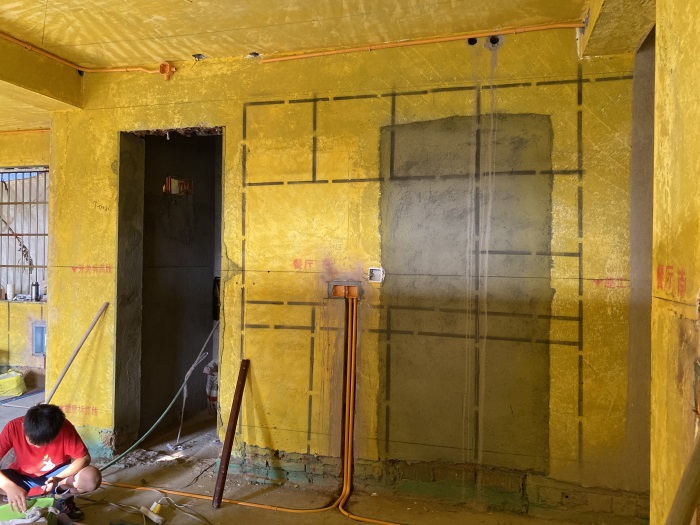

餐厅墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-7-27 09:05:29

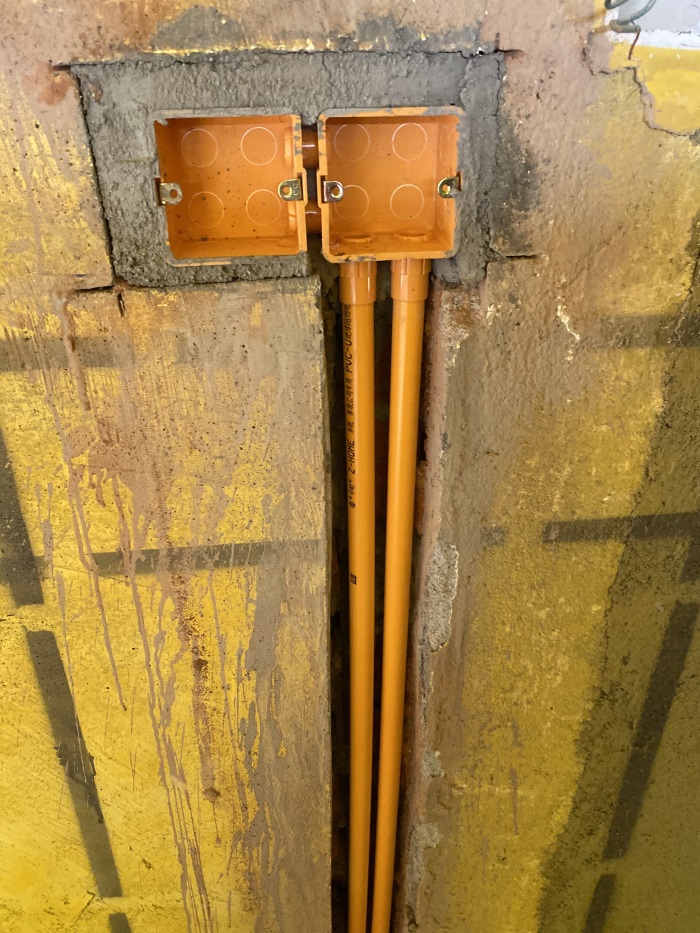

餐厅墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

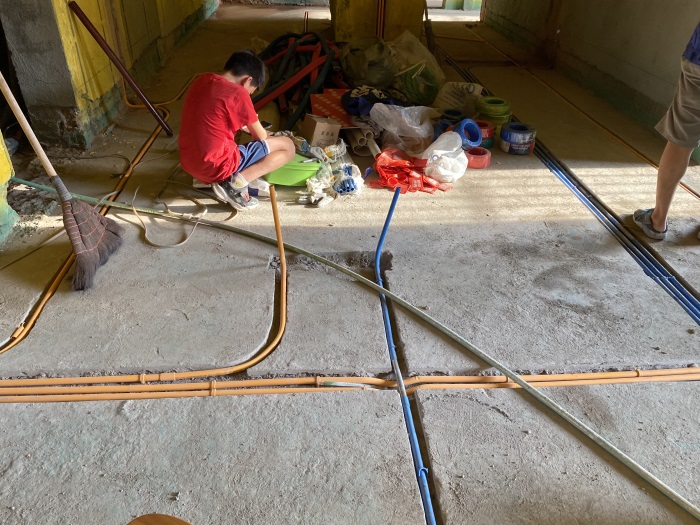

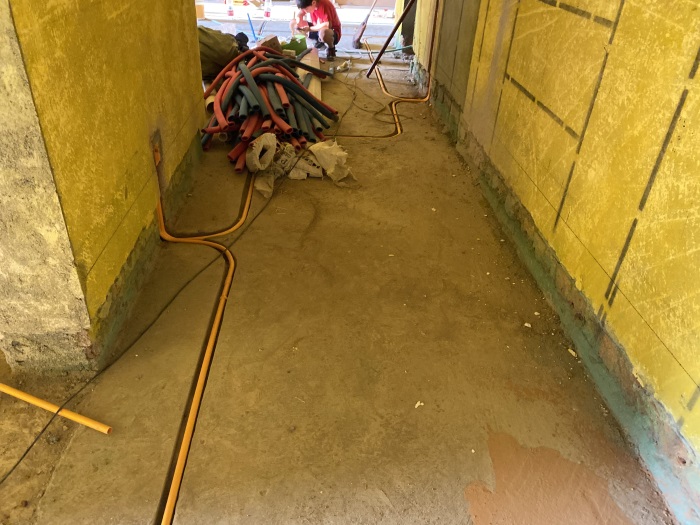

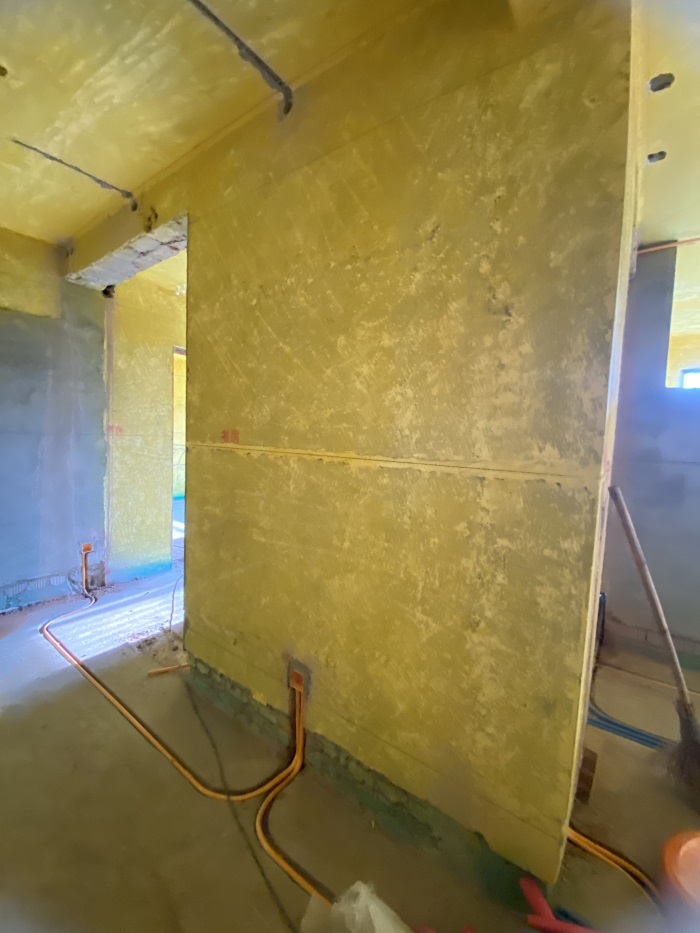

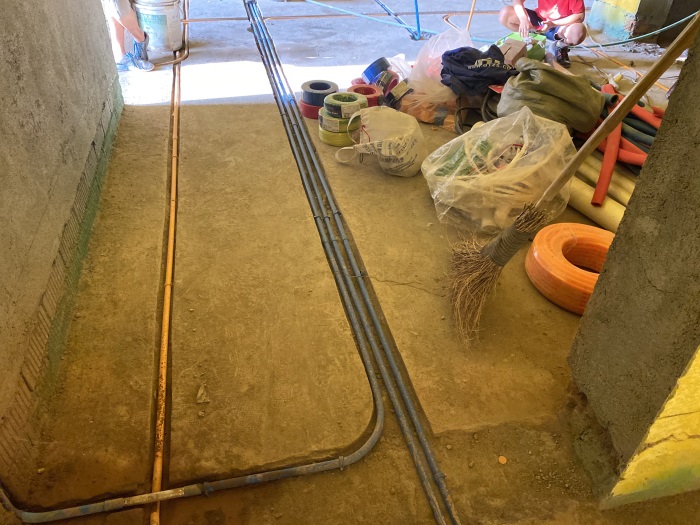

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

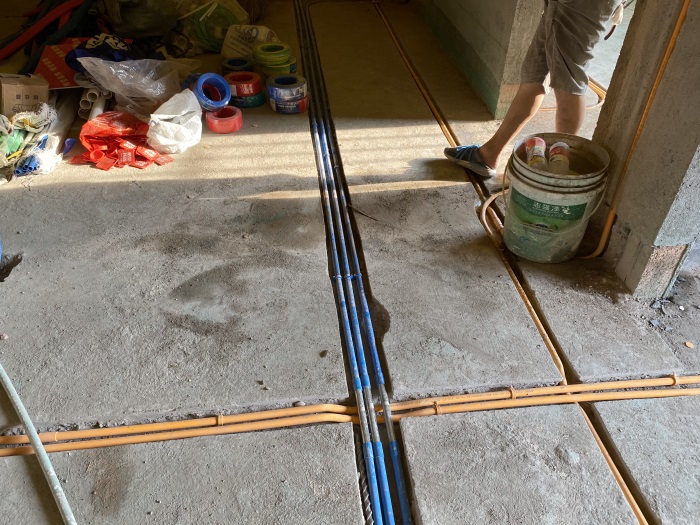

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

发表于 2022-7-27 09:06:23

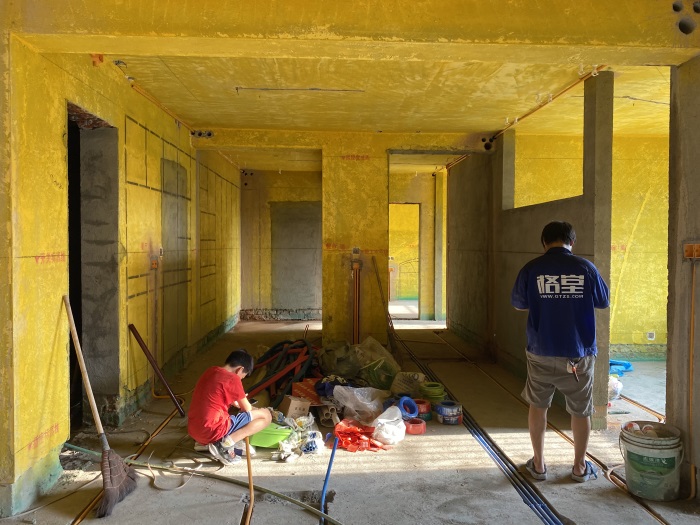

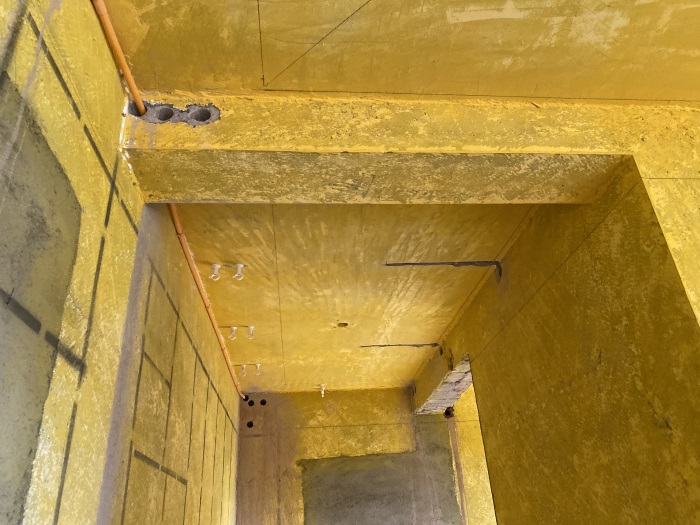

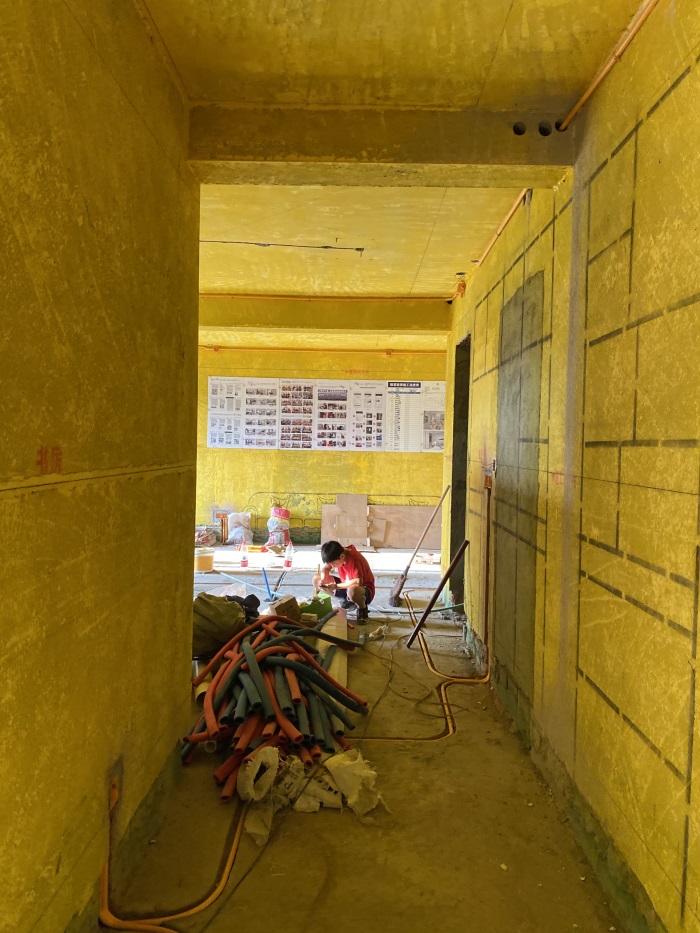

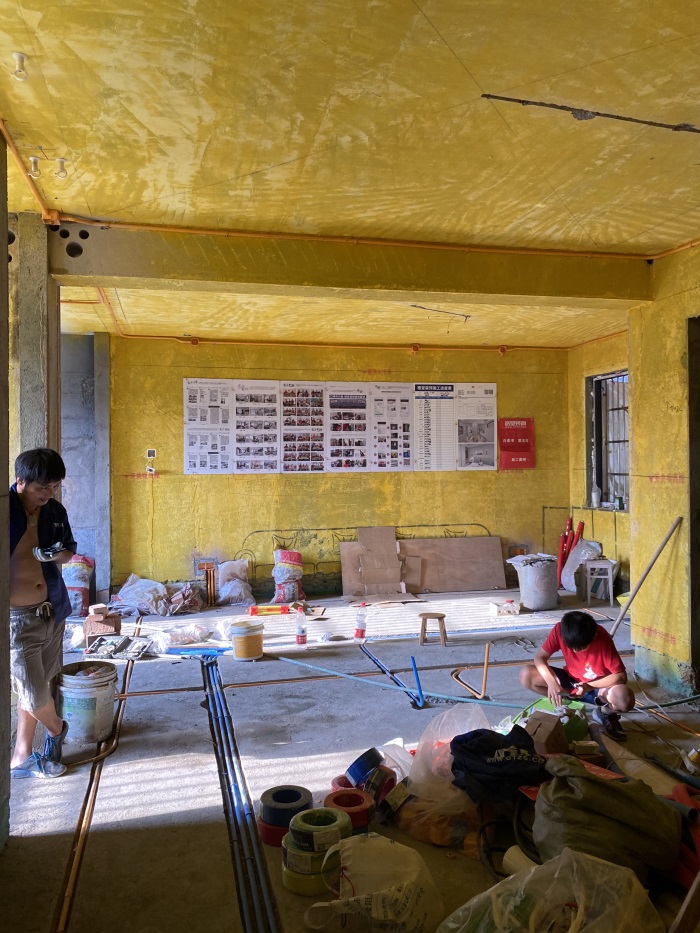

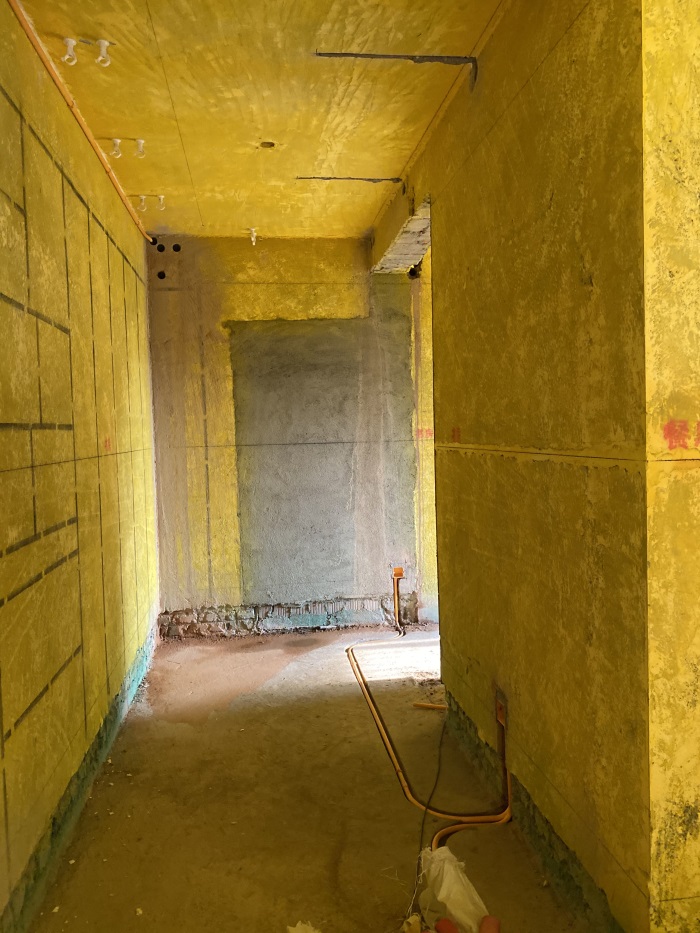

房间过道

发表于 2022-7-27 09:07:52

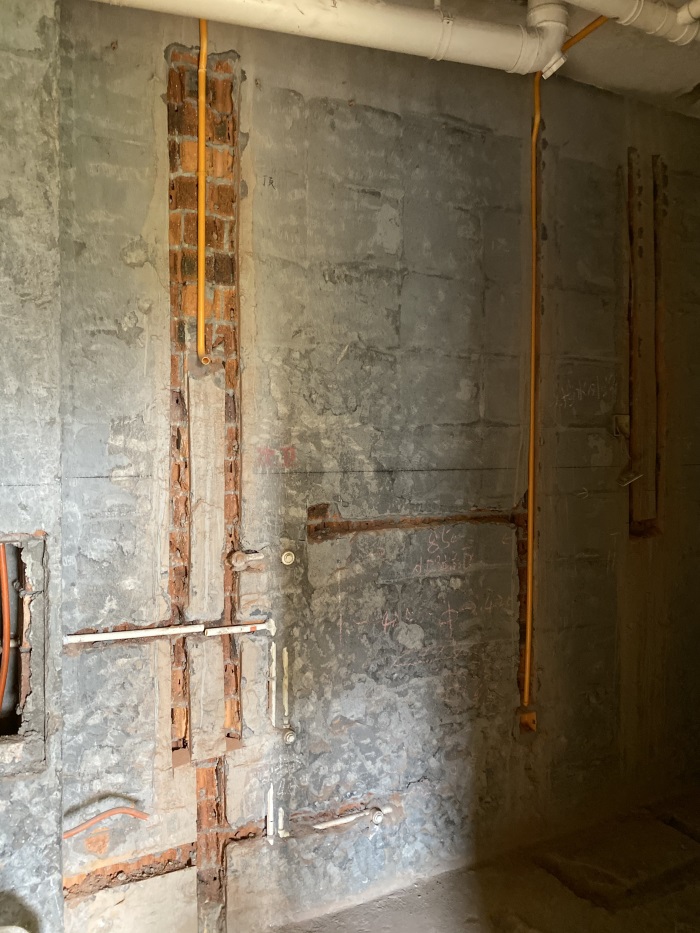

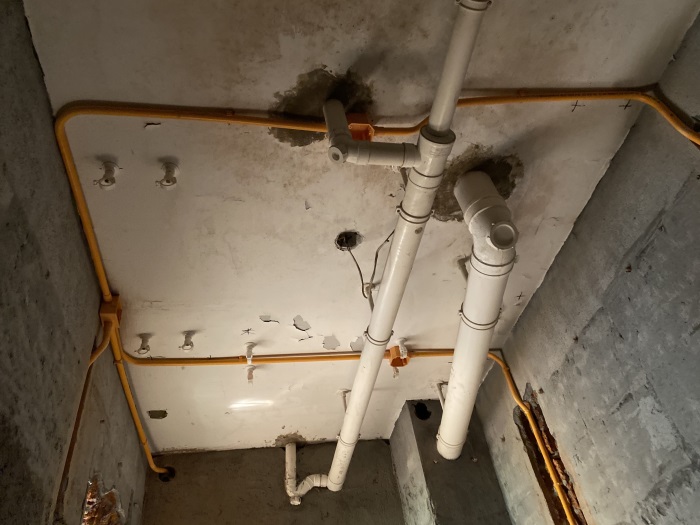

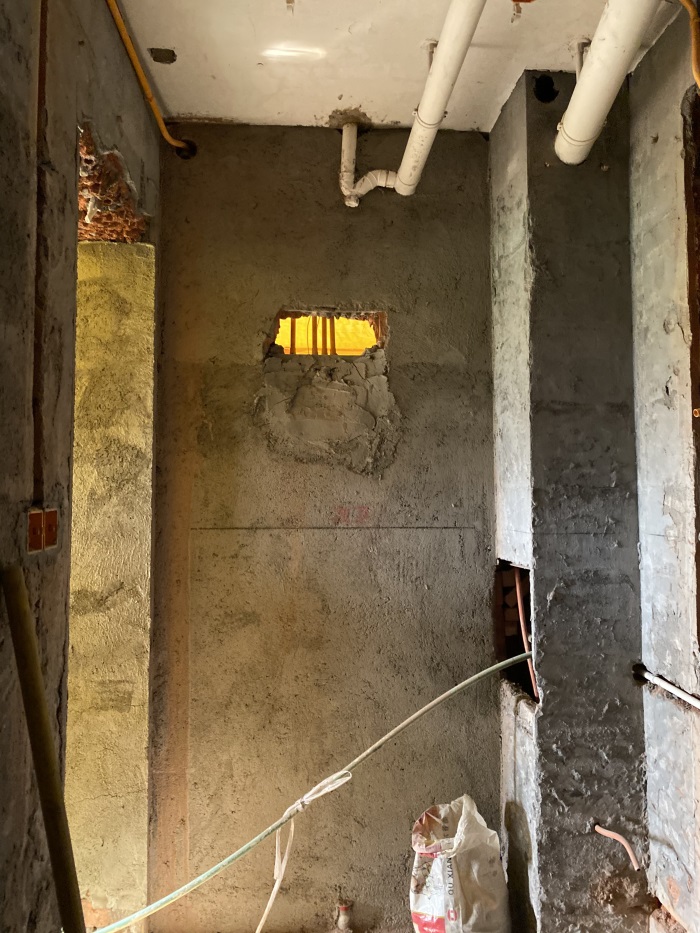

次卫墙面正在布置线管。

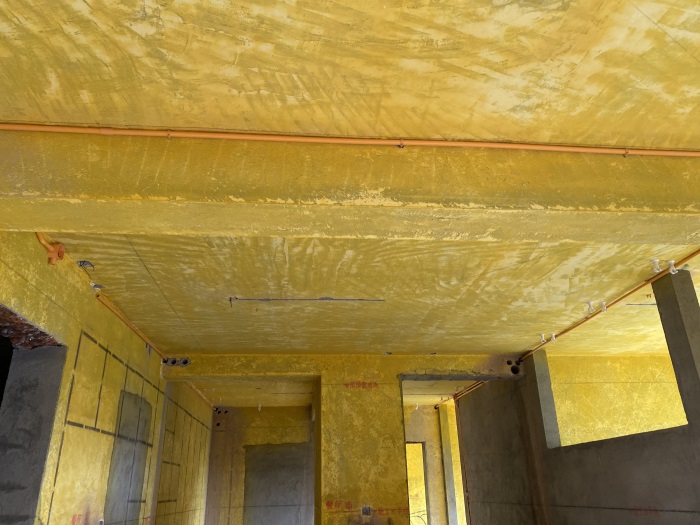

顶部线管交接处用暗盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2022-7-27 09:10:10

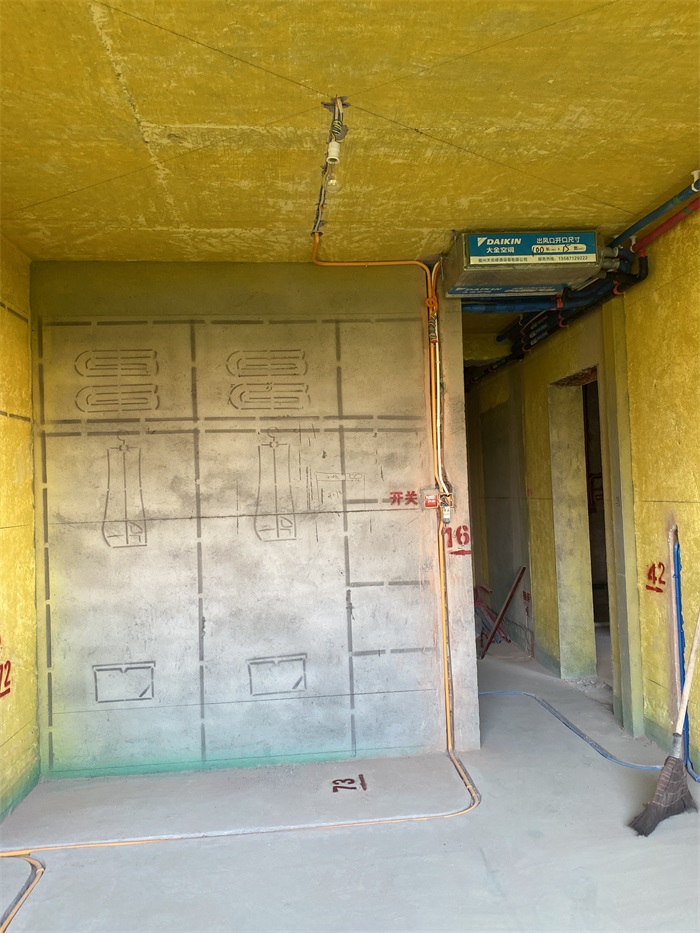

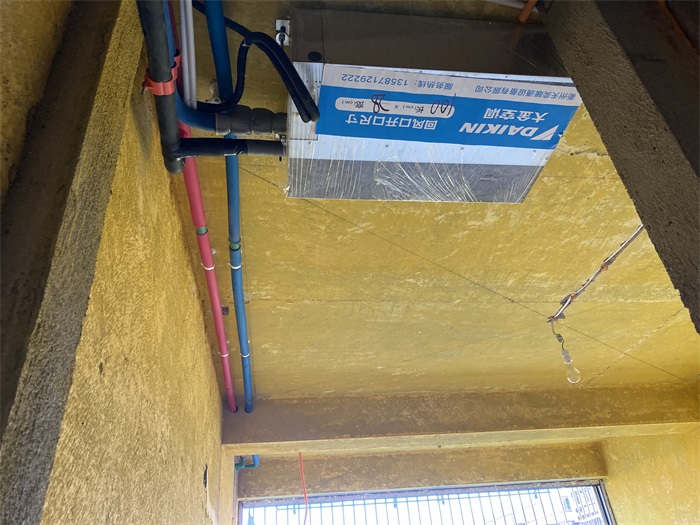

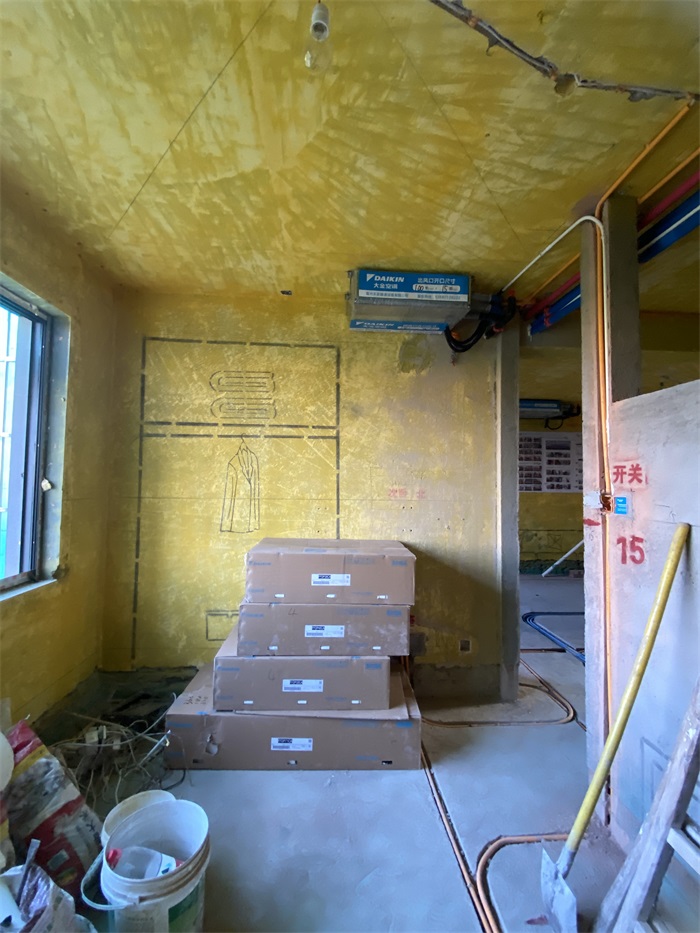

次卧中央空调安装好了。

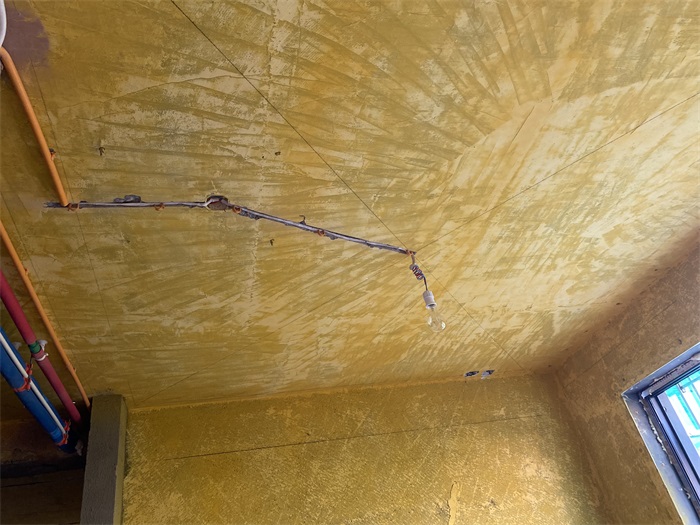

灯头线套黄腊管保护，防止电线划伤!

发表于 2022-7-27 09:15:06

本帖最后由格堂飞飞于 2022-7-27 09:16 编辑

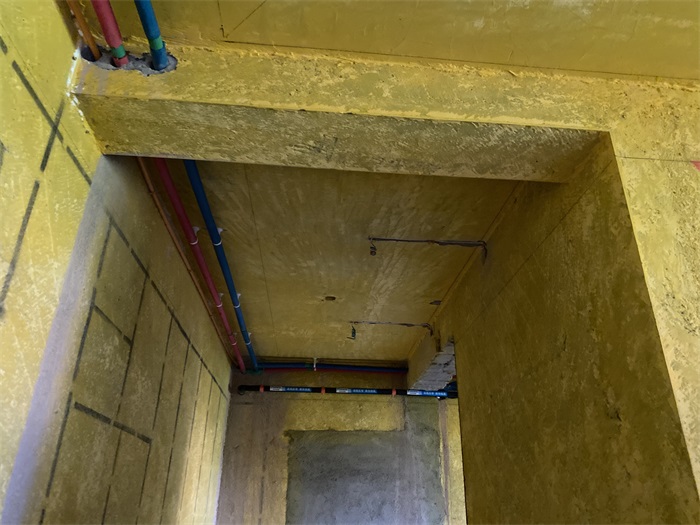

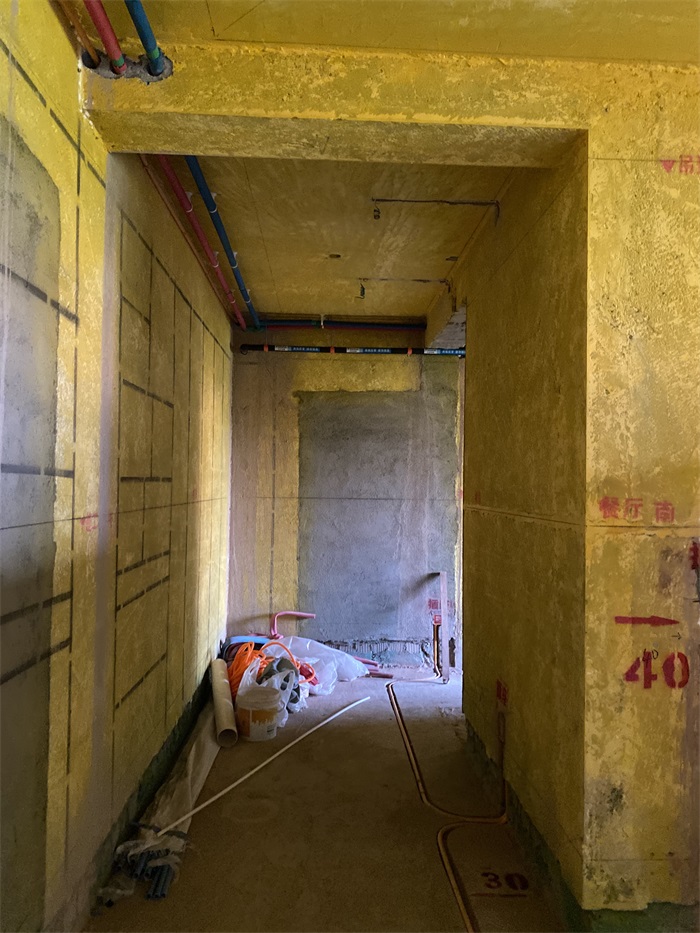

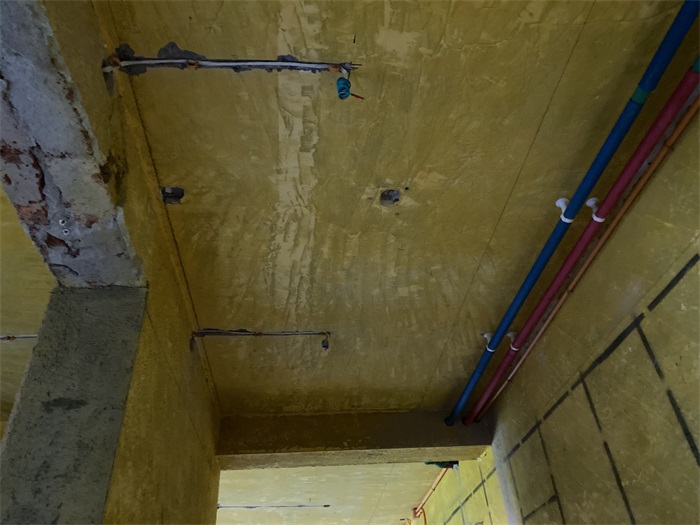

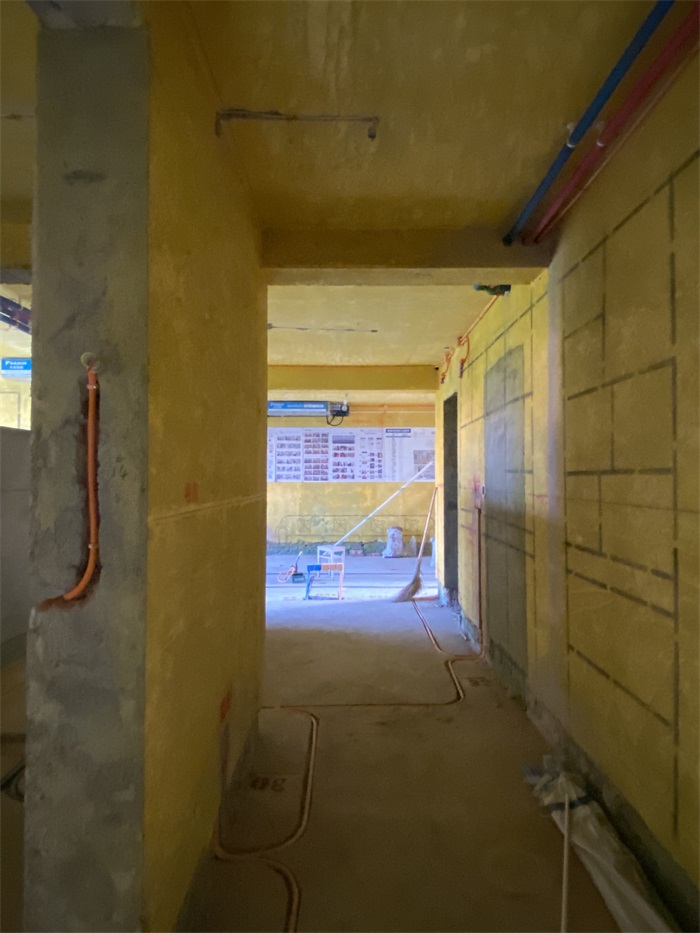

房间过道，水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

灯头线套黄腊管保护，防止电线划伤!

发表于 2022-7-27 09:18:29

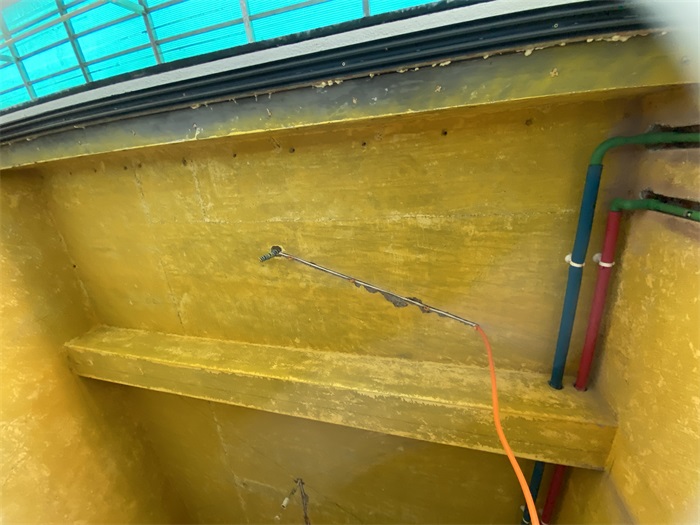

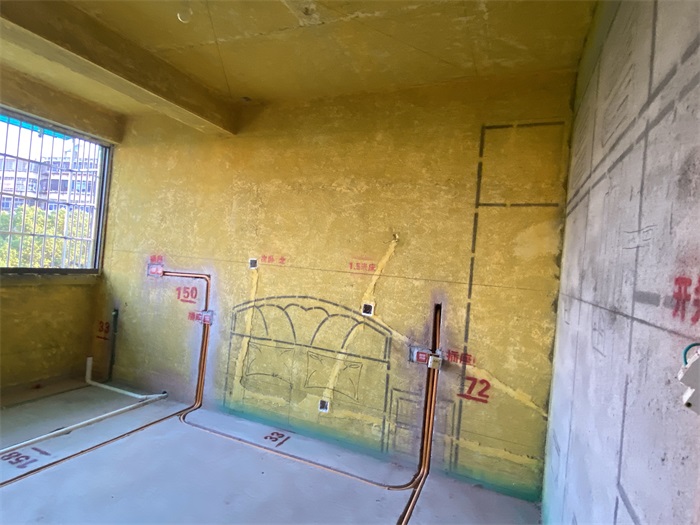

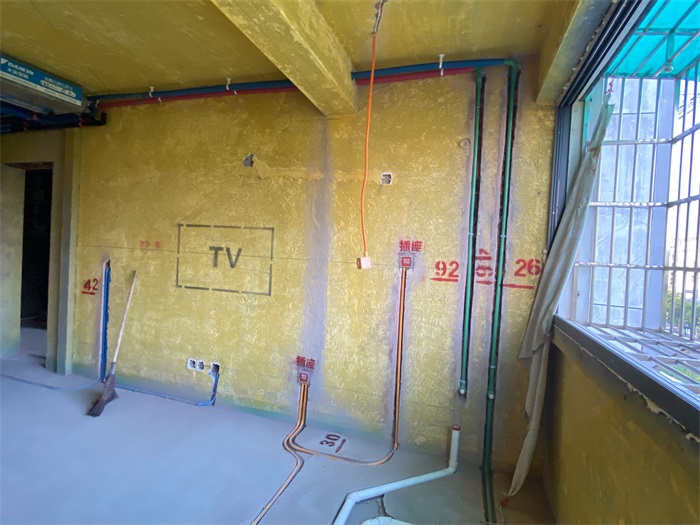

次卧墙面水管和线管布置，横平竖直哦！

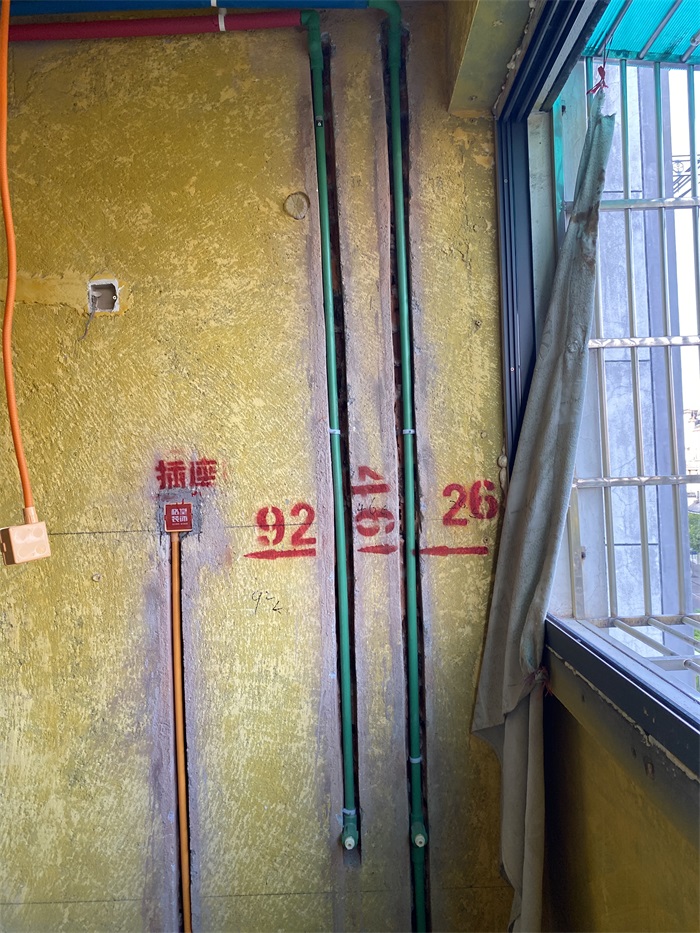

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

灯头线套黄腊管保护，防止电线划伤!

发表于 2022-7-27 09:21:46

次卧墙面，冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米

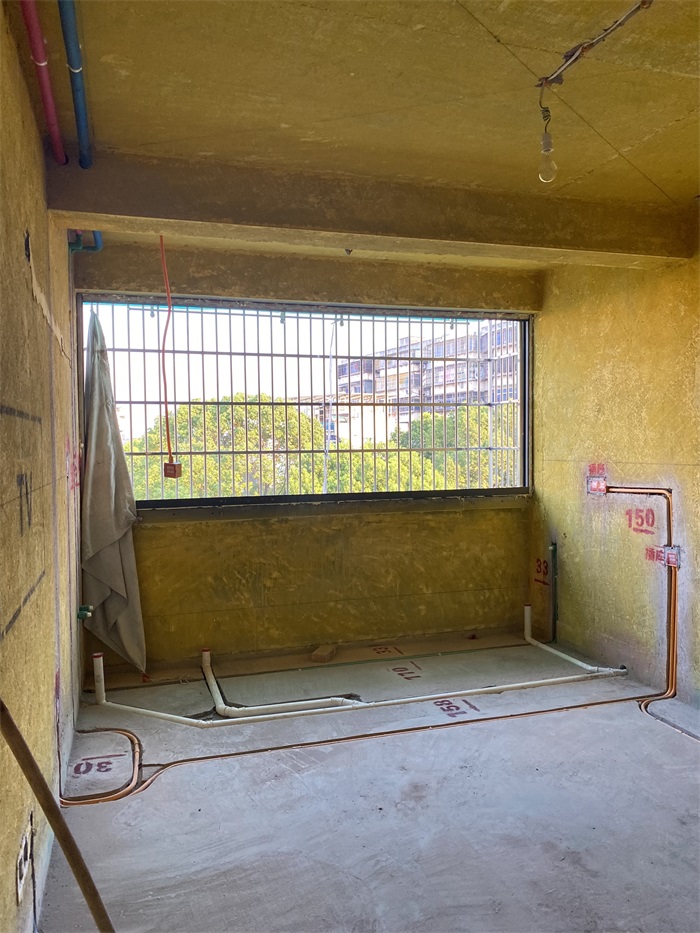

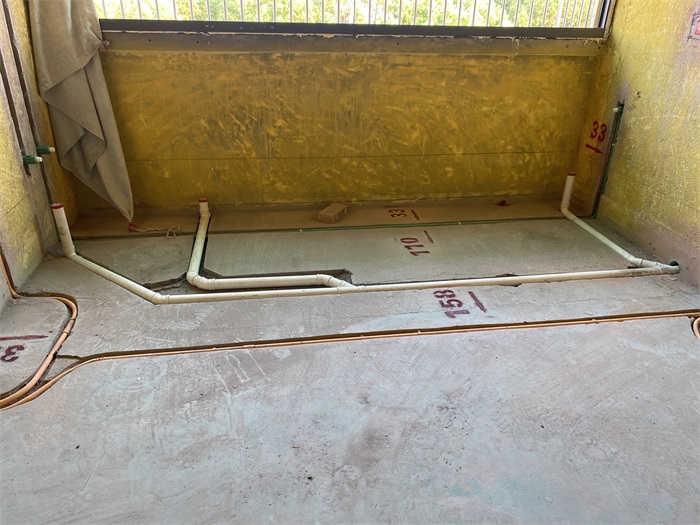

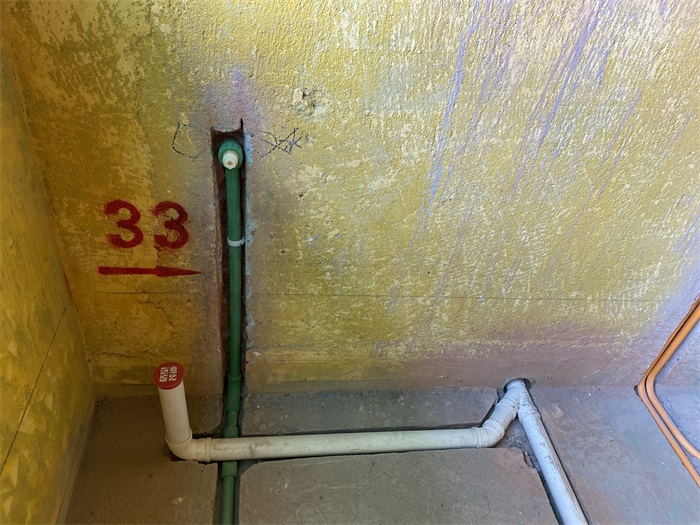

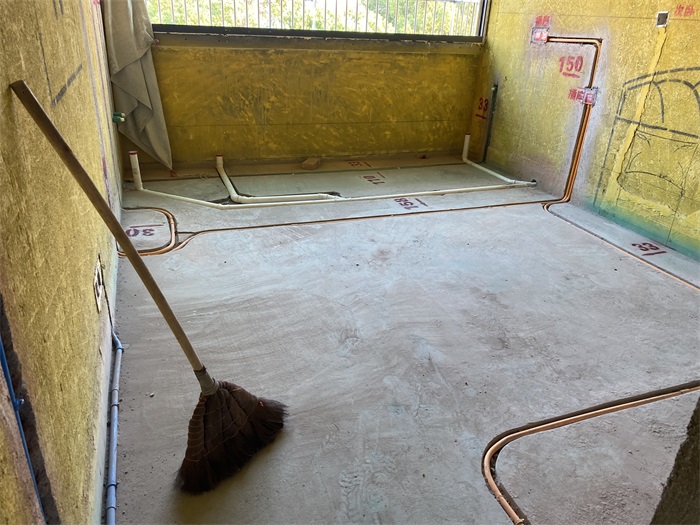

阳台洗衣机下水管不要与地漏排水管相通，防止后期地漏反水，下水管用格堂专用保护盖保护，防止砂石堵塞管道。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！
