公园世家B区17#2#113㎡现代——愉

发表于 2022-7-9 15:20:42

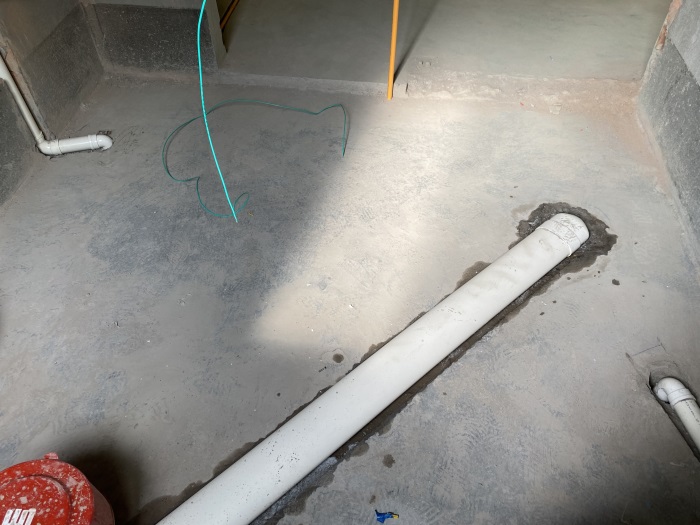

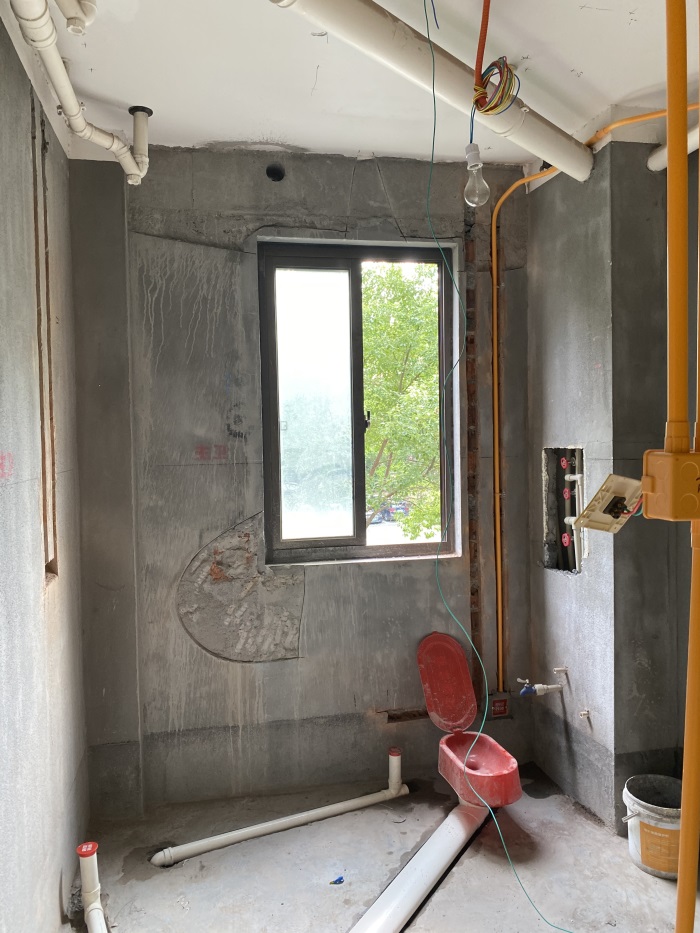

厨房下水管道，用75 的管子，防止堵塞哦！

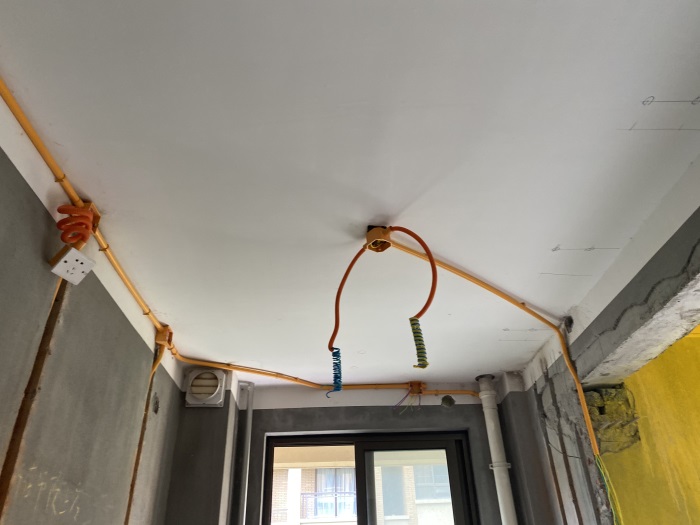

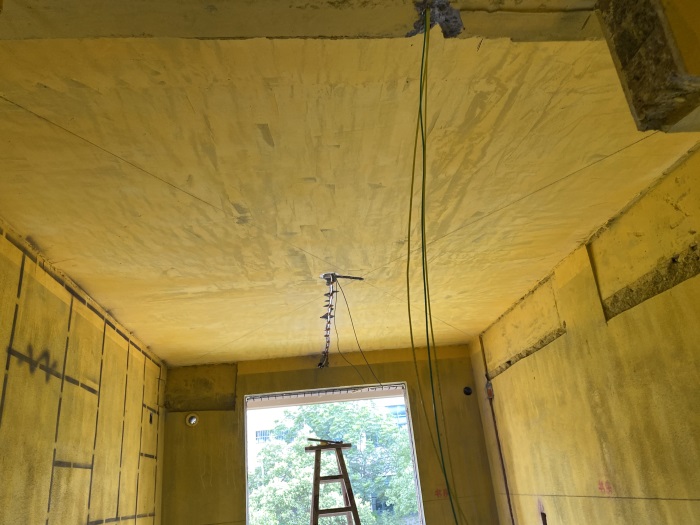

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-7-9 15:22:26

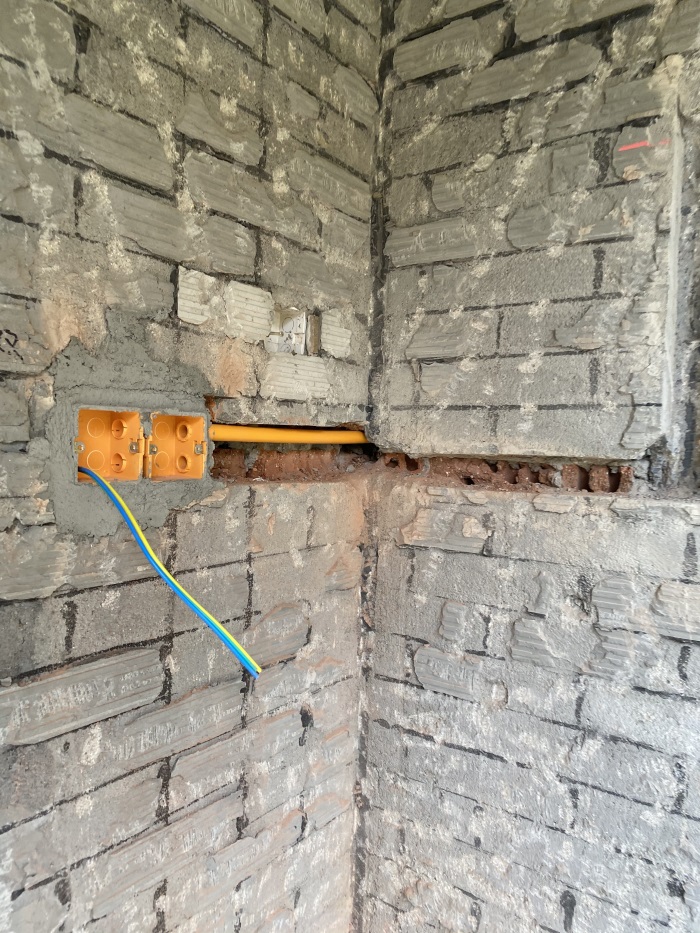

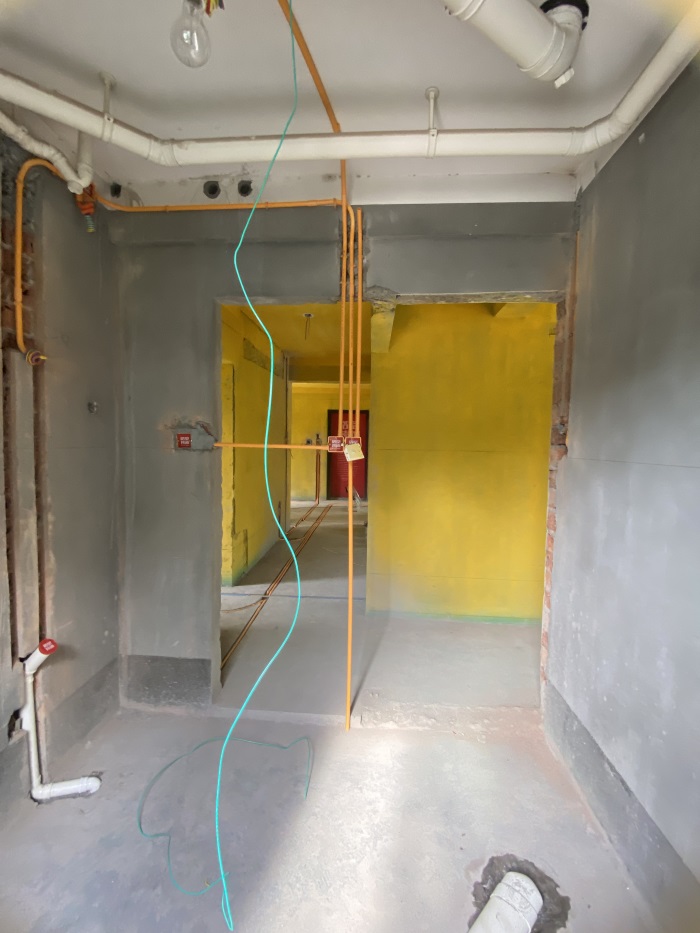

主卫墙面开关，离地净高1.3米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面瓷砖，空鼓和脱落！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

同一根线管内不得超过7根电线防止发热。

发表于 2022-7-9 15:23:53

本帖最后由格堂飞飞于 2022-7-9 15:27 编辑

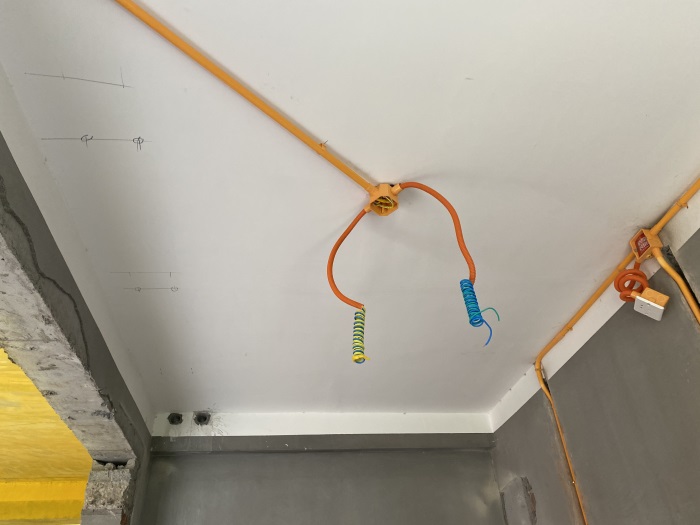

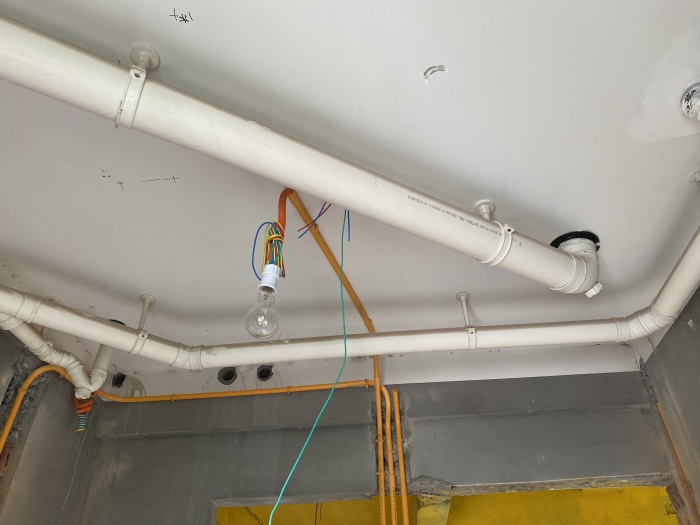

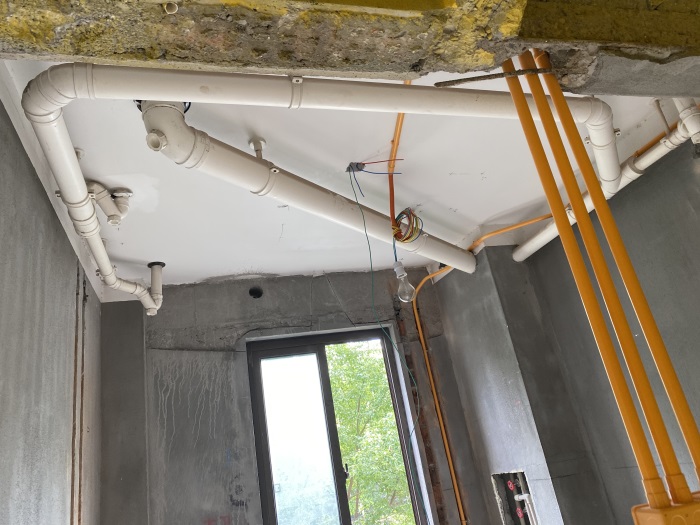

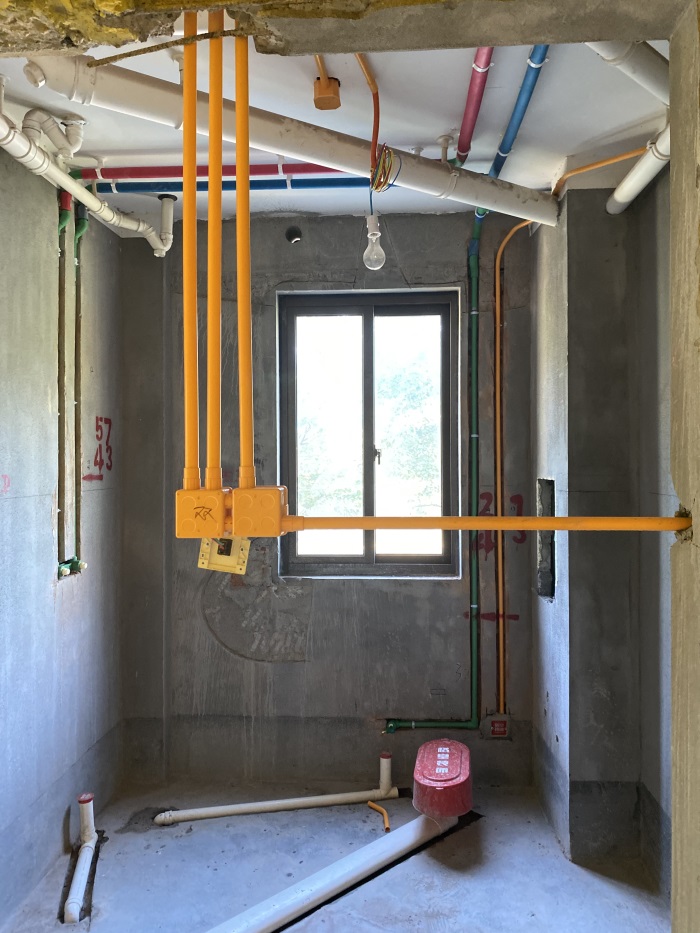

主卫筒灯电线用波纹管保护，防止电线划伤。

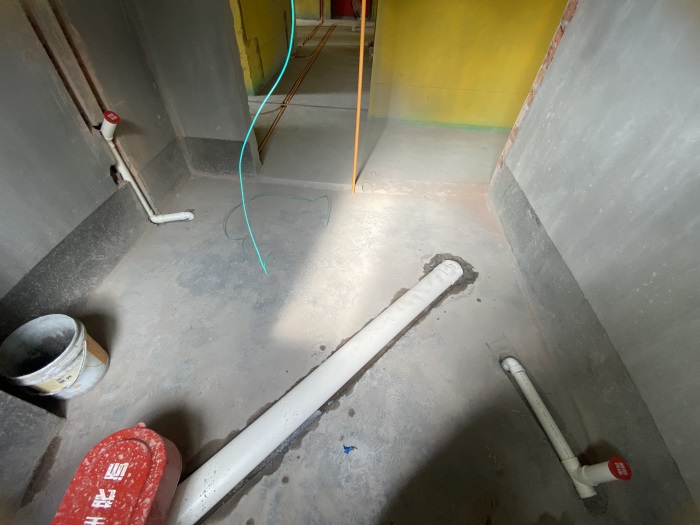

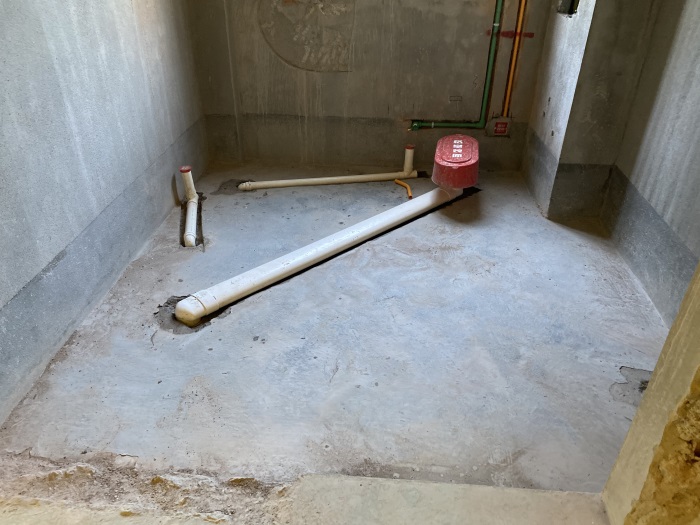

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

发表于 2022-7-9 15:28:24

本帖最后由格堂飞飞于 2022-7-9 15:29 编辑

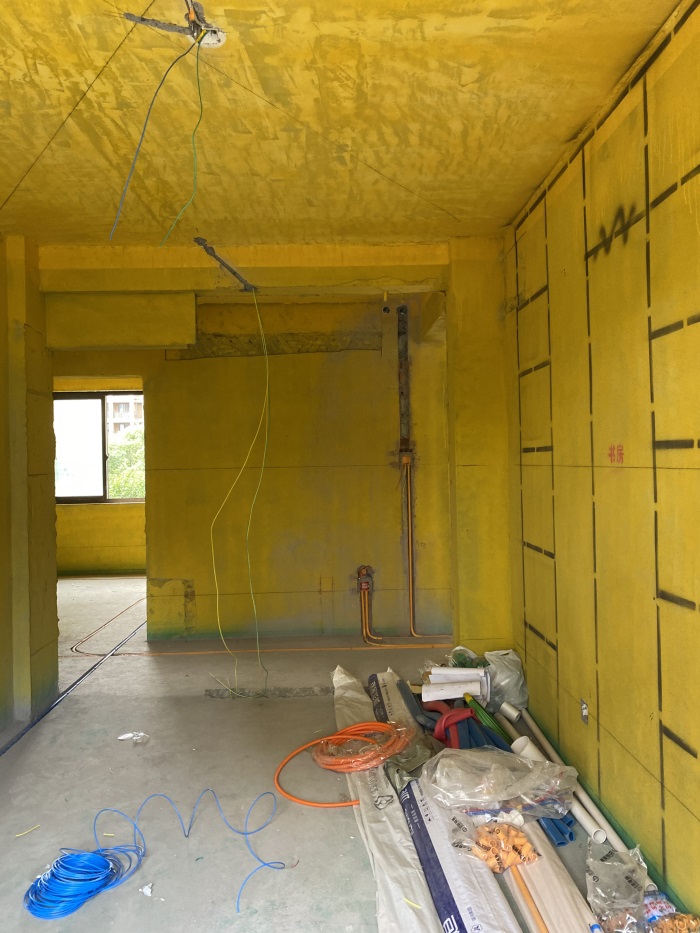

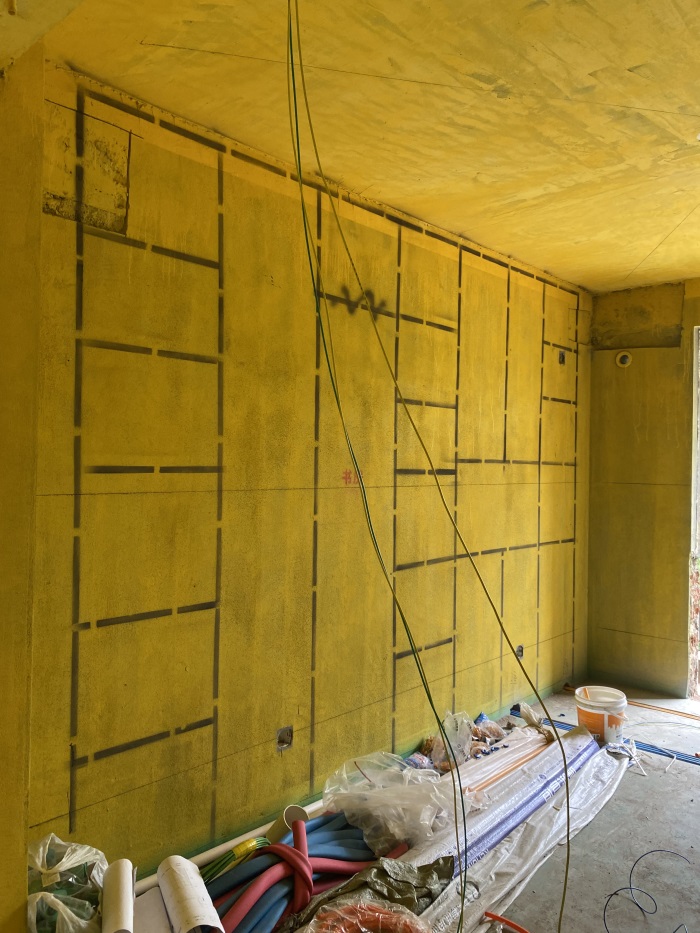

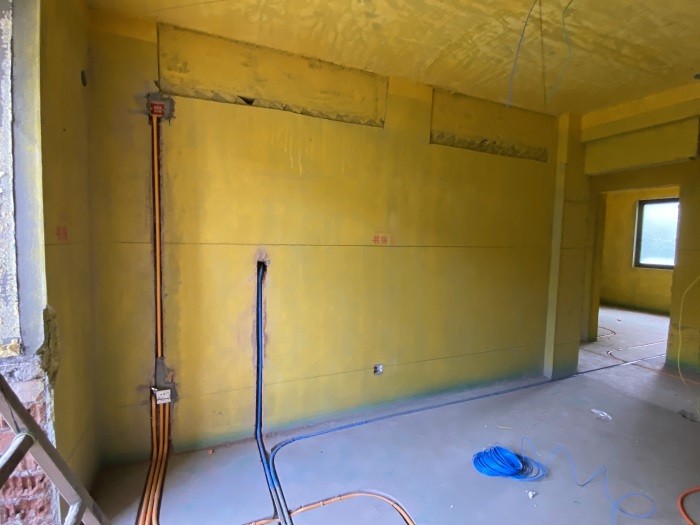

书房墙面线管布置平整。

灯头线套黄腊管保护，防止电线划伤！

墙面普通插座，离地净高30厘米，线管强弱电线距离30厘米以上，防止信号干扰！

发表于 2022-7-9 15:30:48

本帖最后由格堂飞飞于 2022-7-9 15:32 编辑

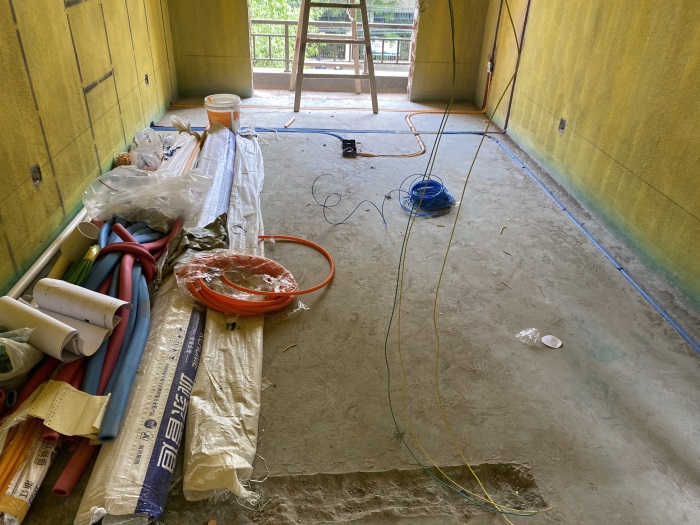

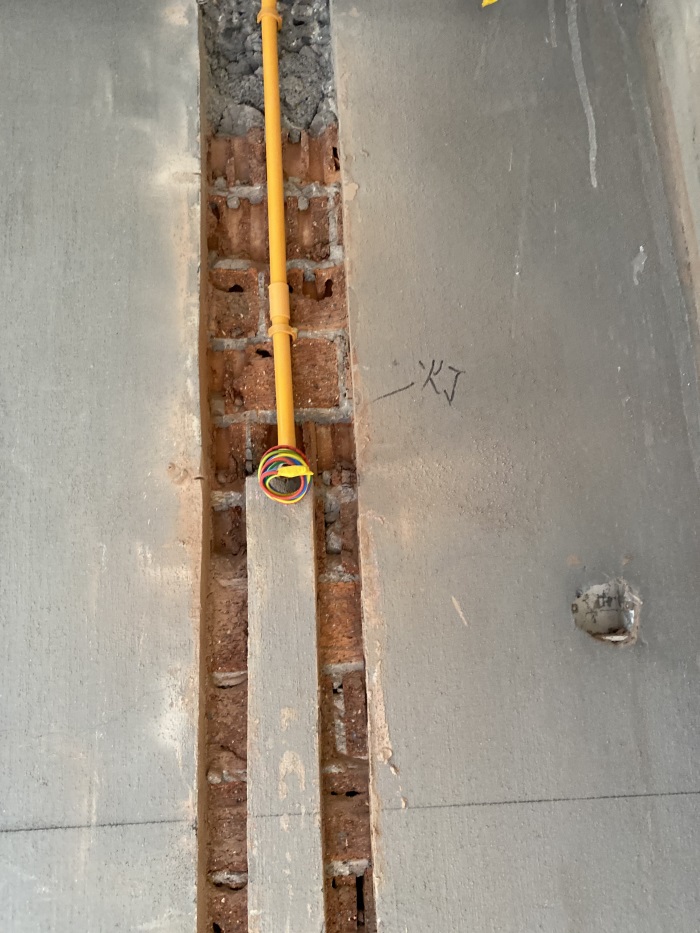

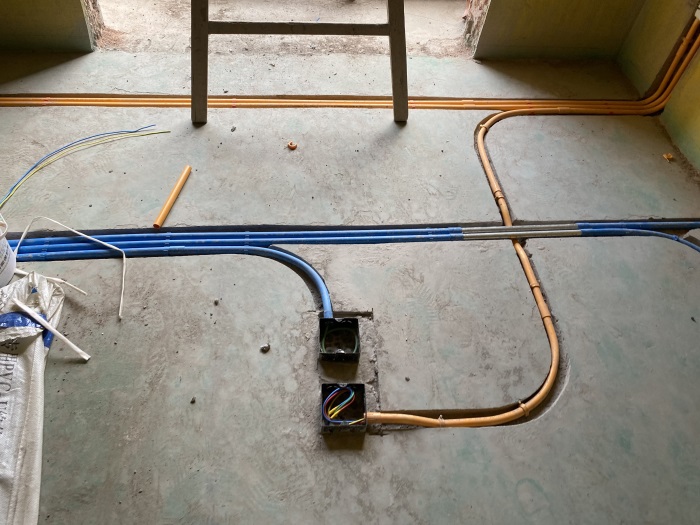

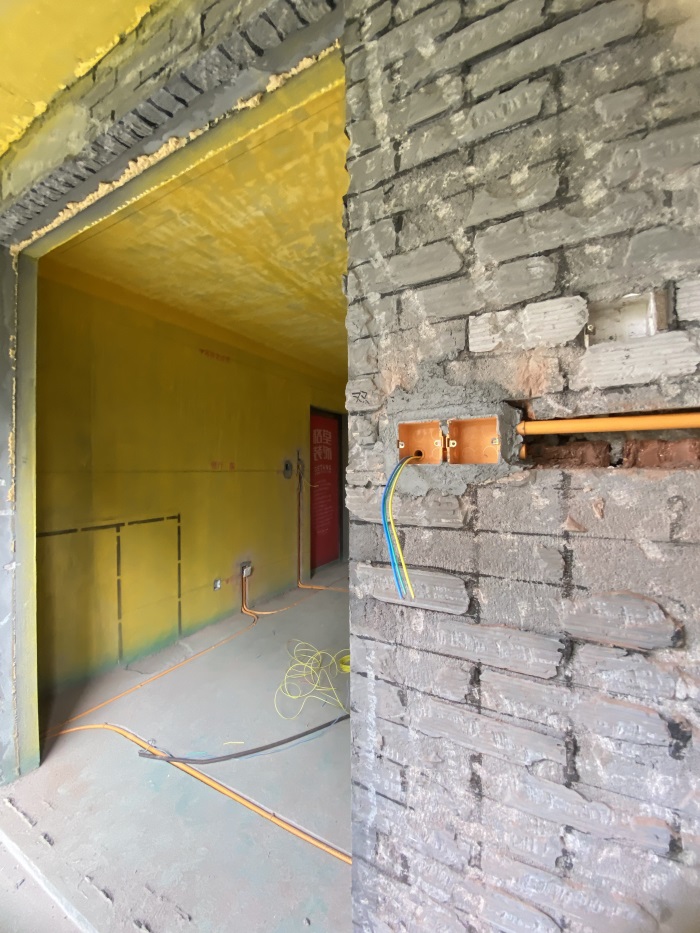

书房地面，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

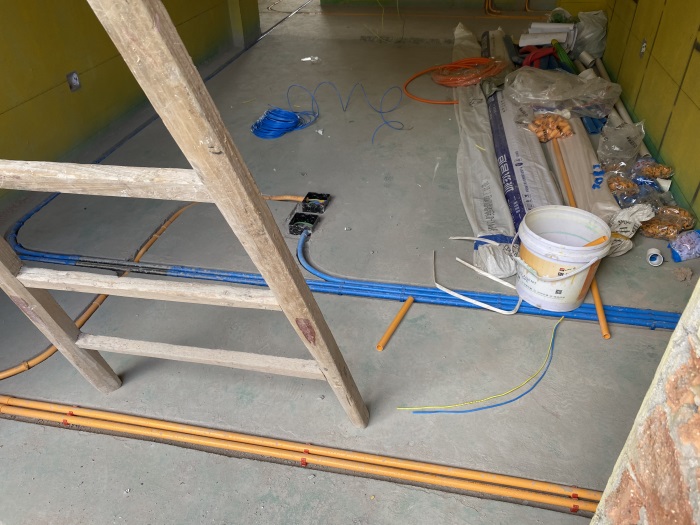

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-7-9 15:39:15

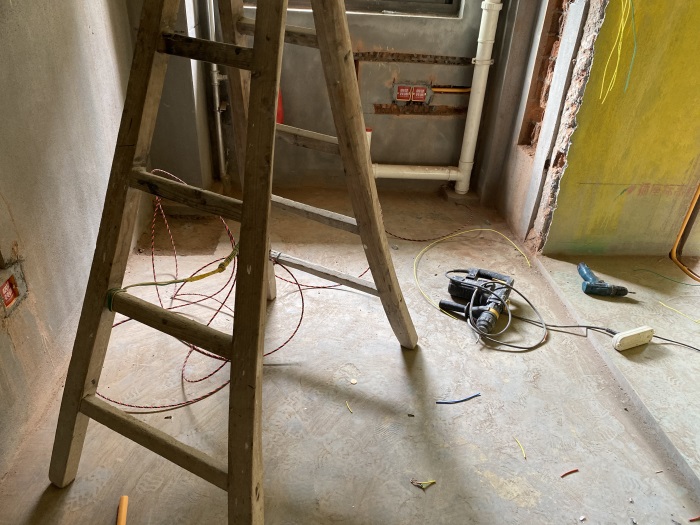

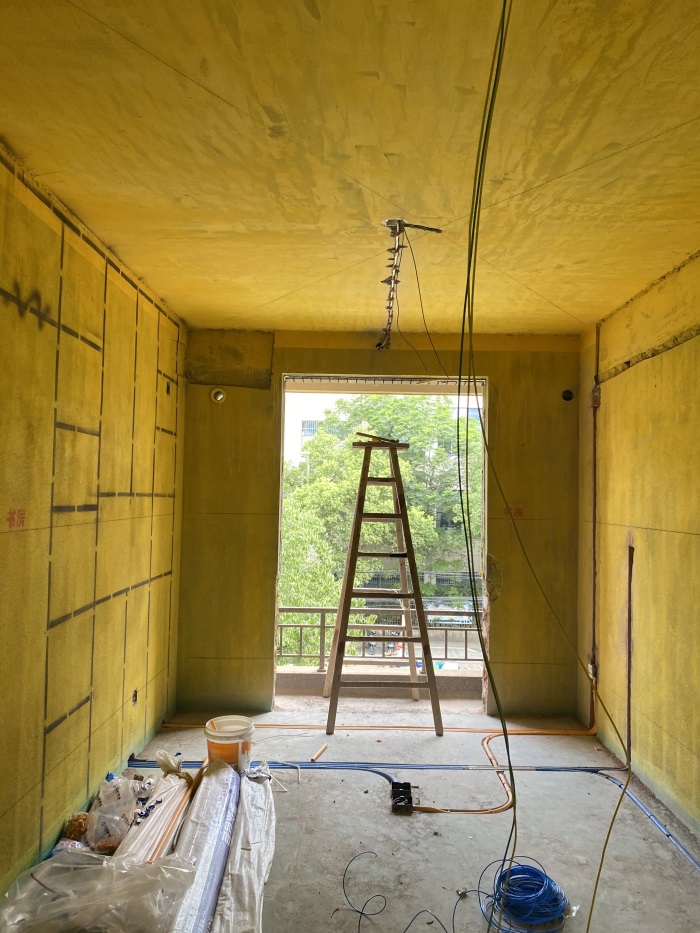

次卧灯头线套黄腊管保护，防止电线划伤！

发表于 2022-7-9 15:40:05

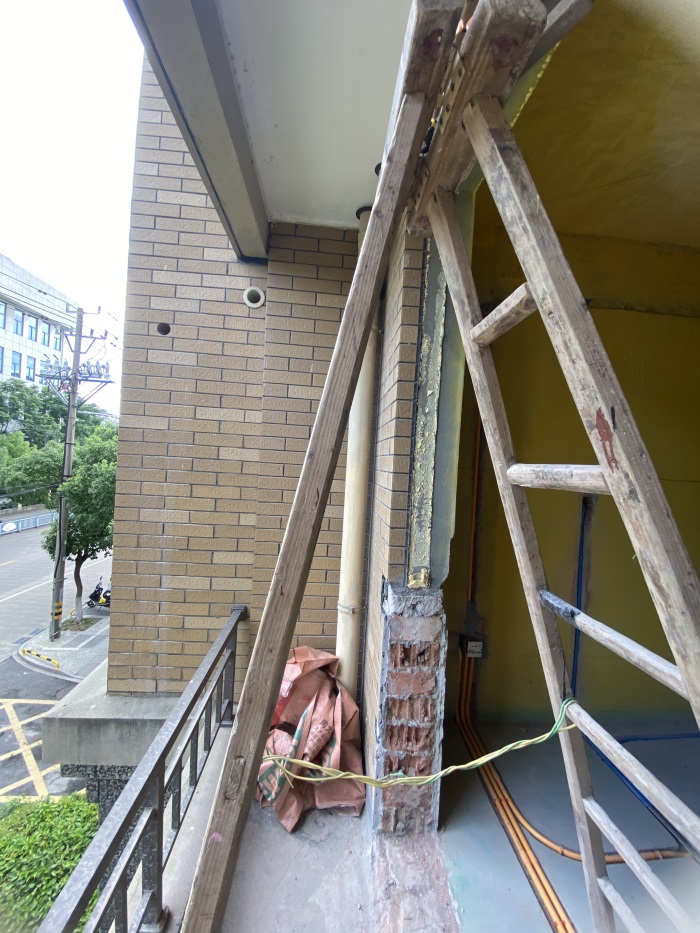

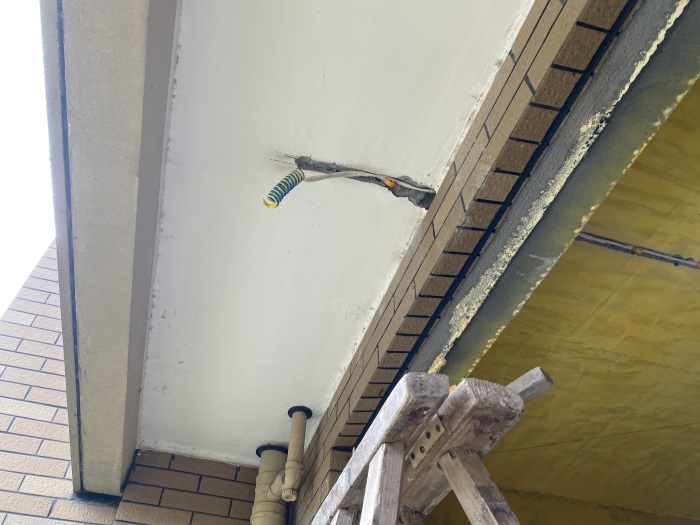

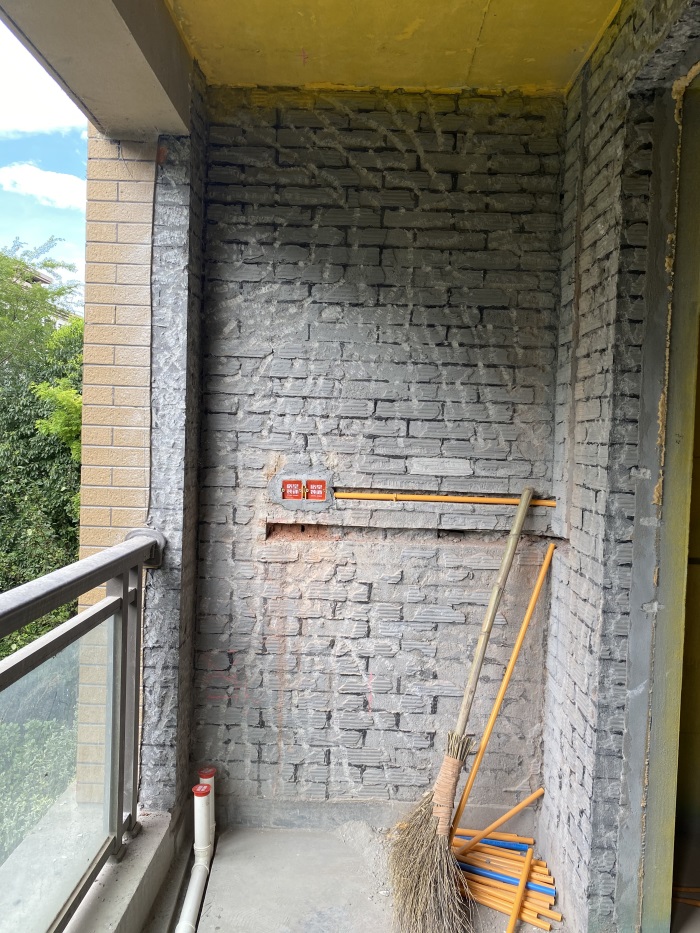

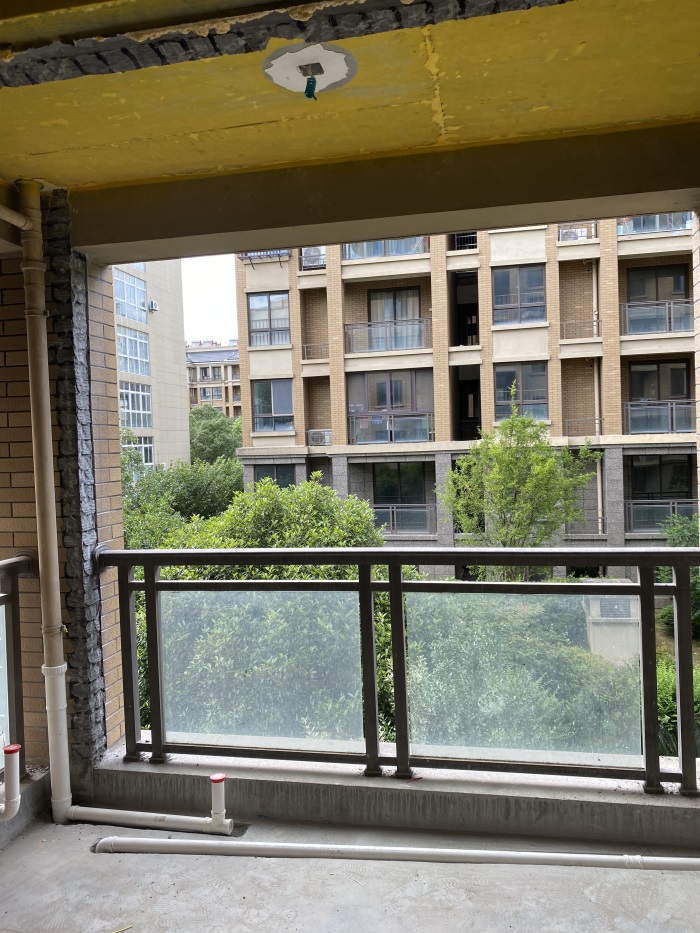

阳台

发表于 2022-7-9 15:41:13

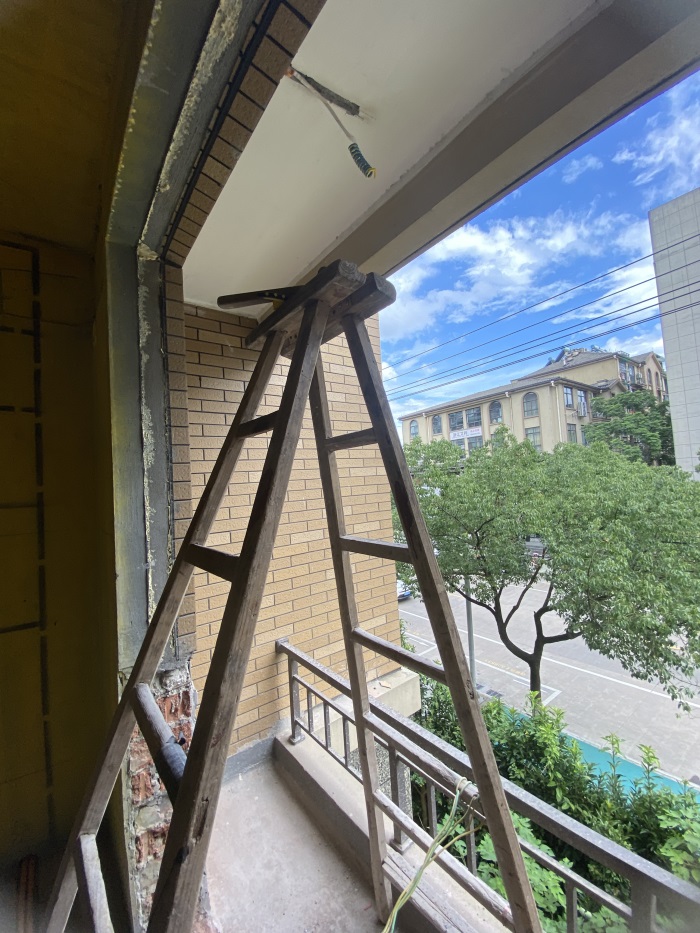

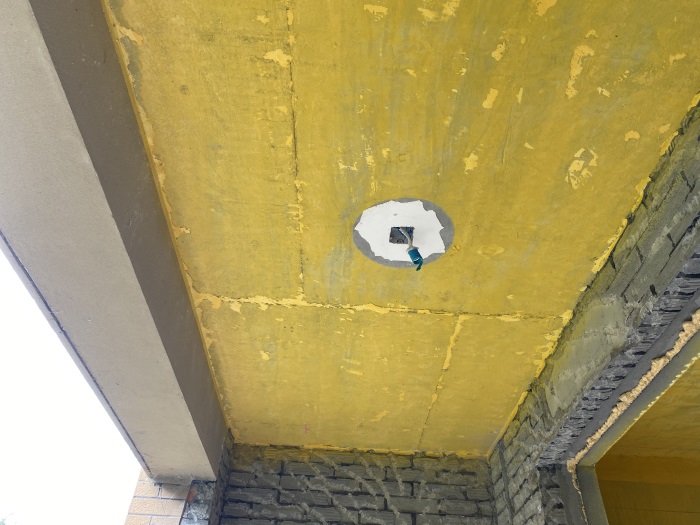

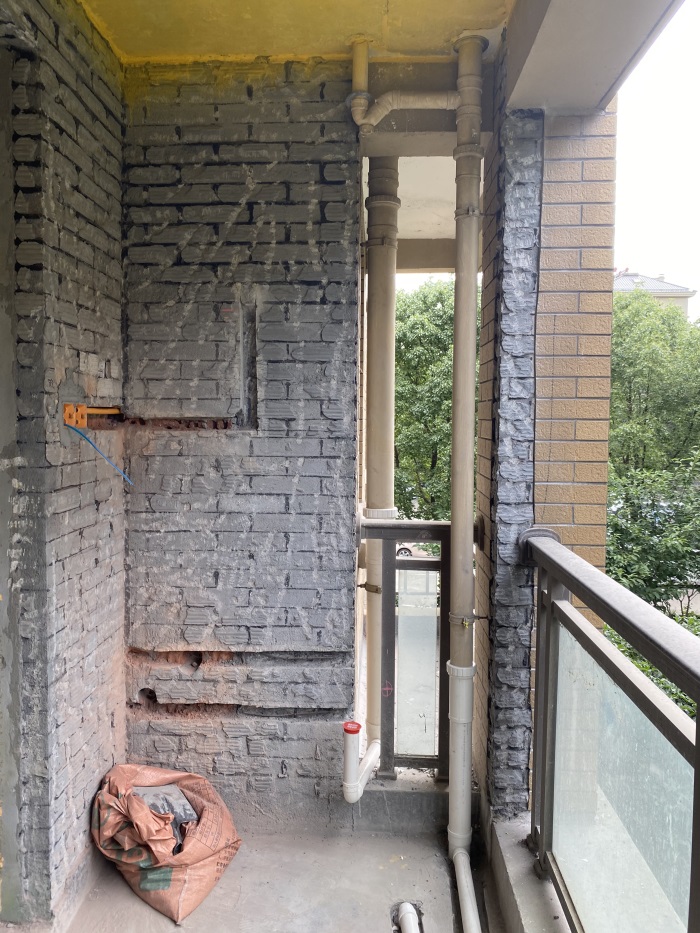

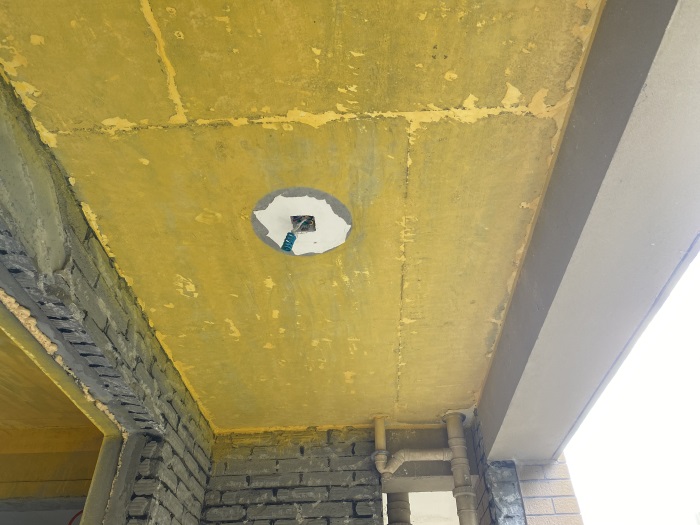

阳台

发表于 2022-7-9 15:48:26

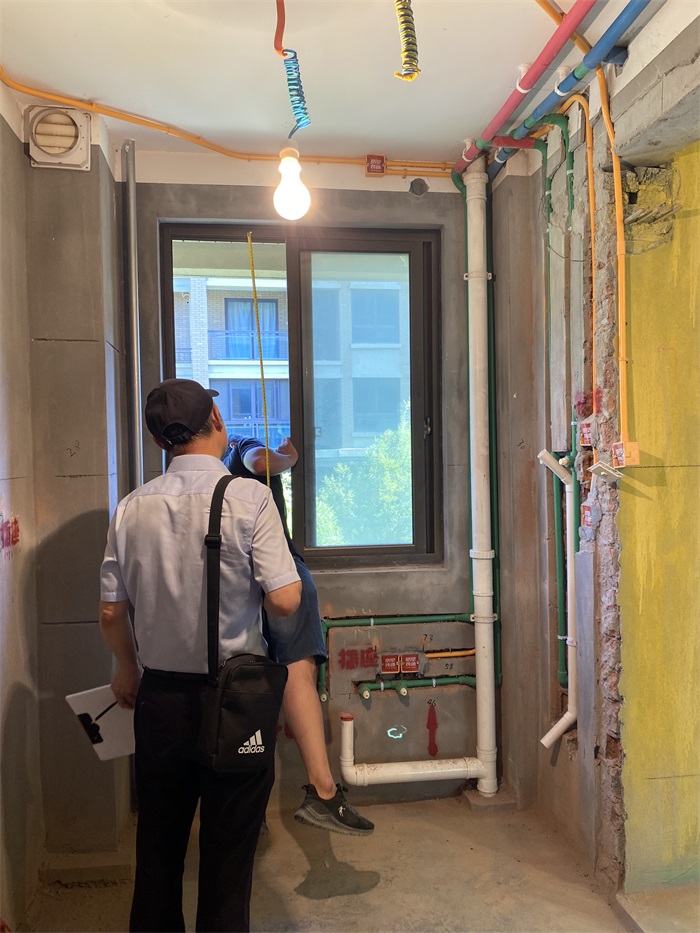

工程部监理正在，水电验收！

发表于 2022-7-9 15:49:59

本帖最后由格堂飞飞于 2022-7-9 15:56 编辑

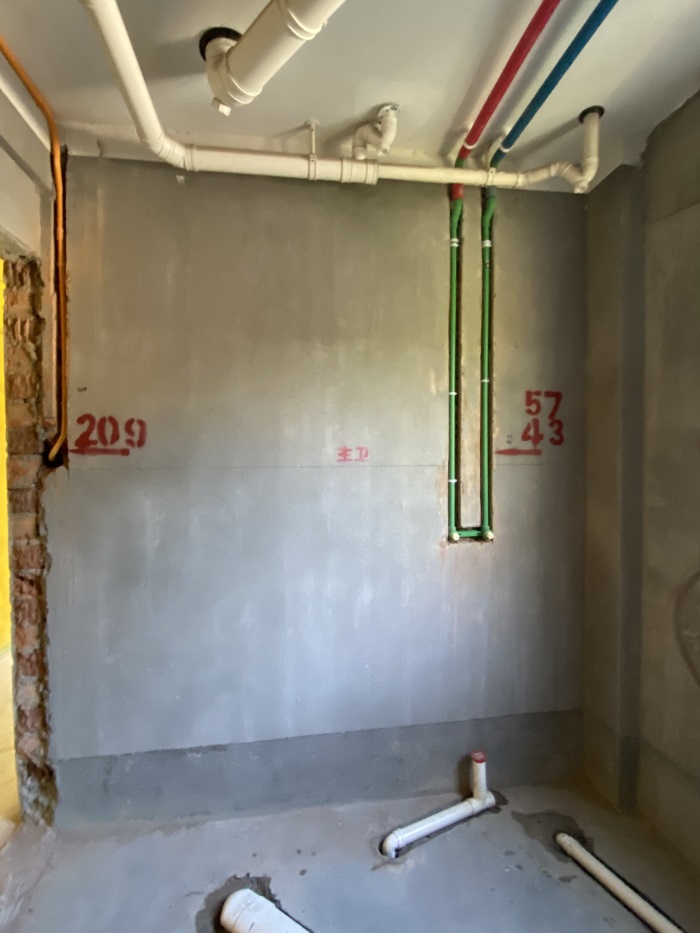

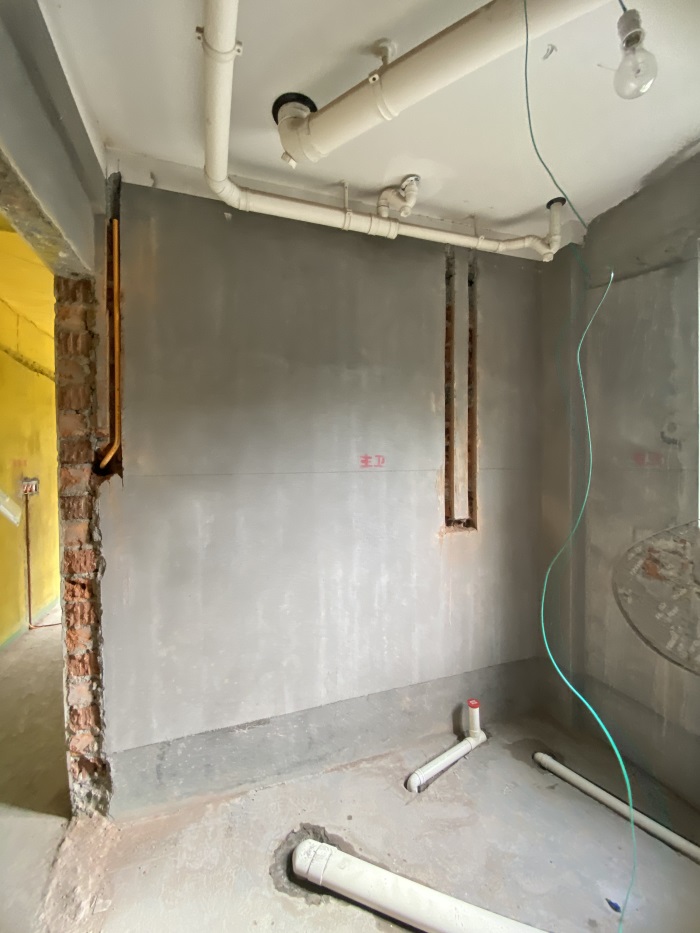

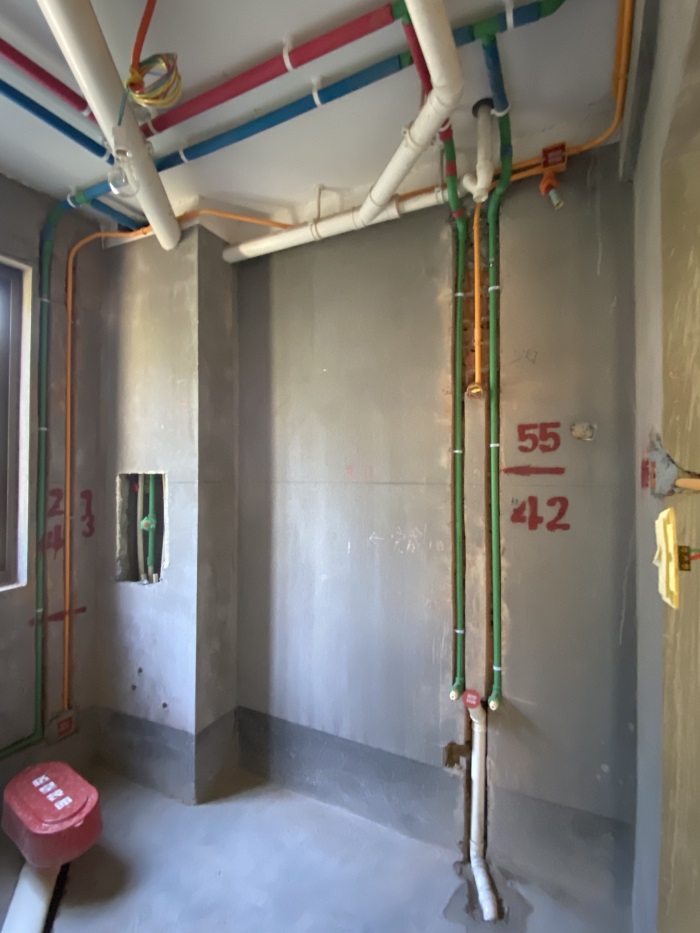

主卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。
