江南里3-2-3#93㎡现代——简约

发表于 2022-7-2 15:06:10

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根

发表于 2022-7-2 15:11:38

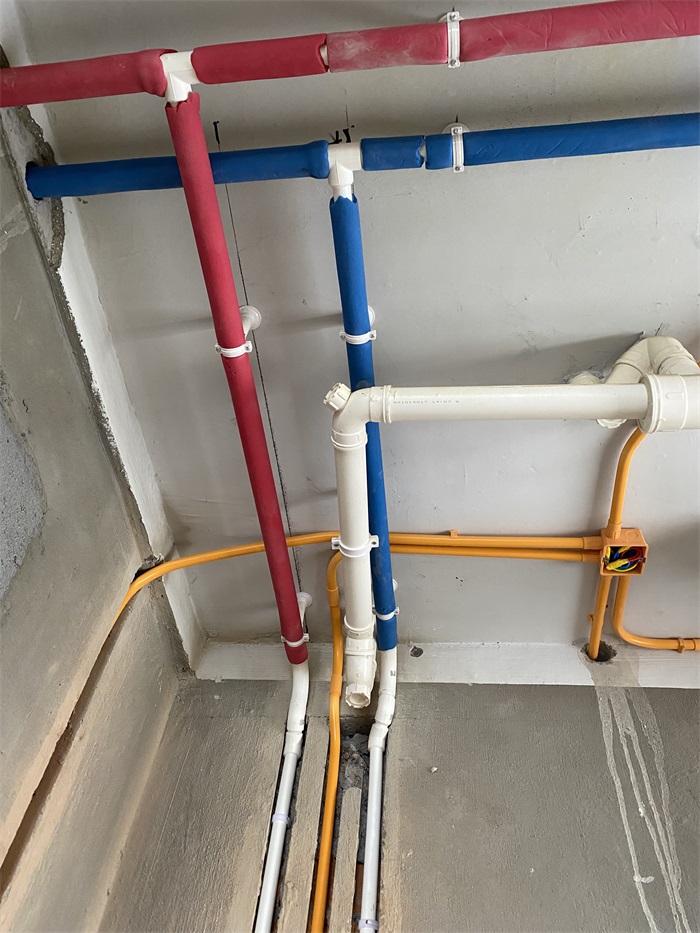

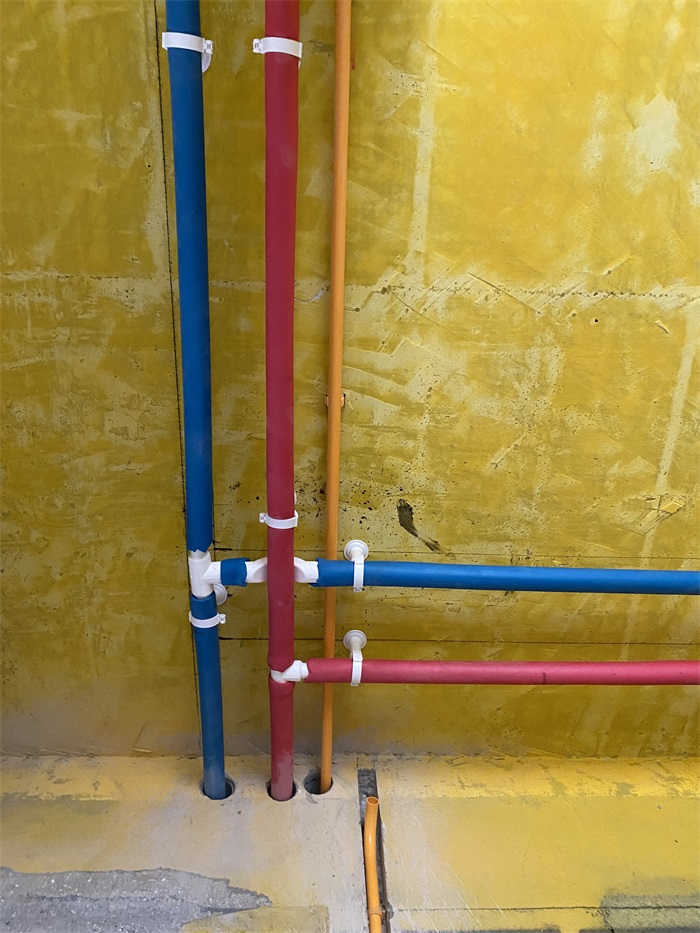

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-7-2 15:12:53

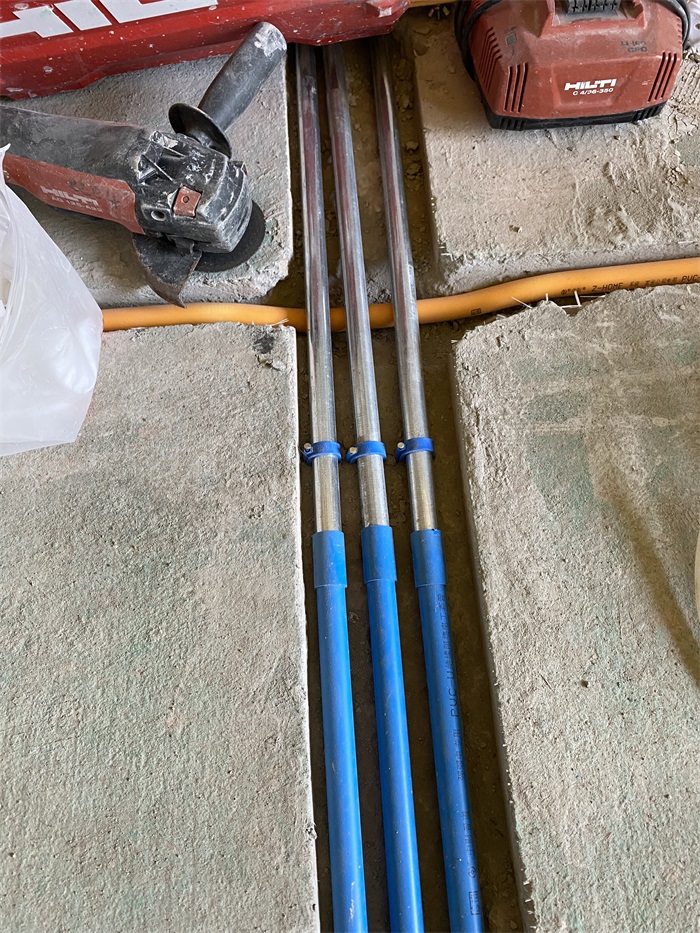

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2022-7-2 15:14:00

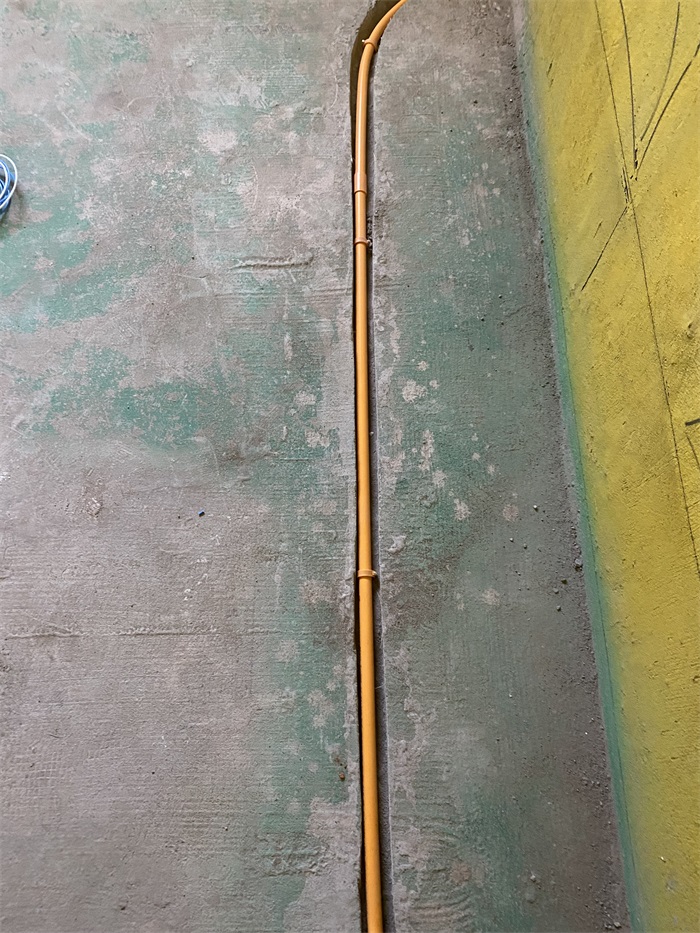

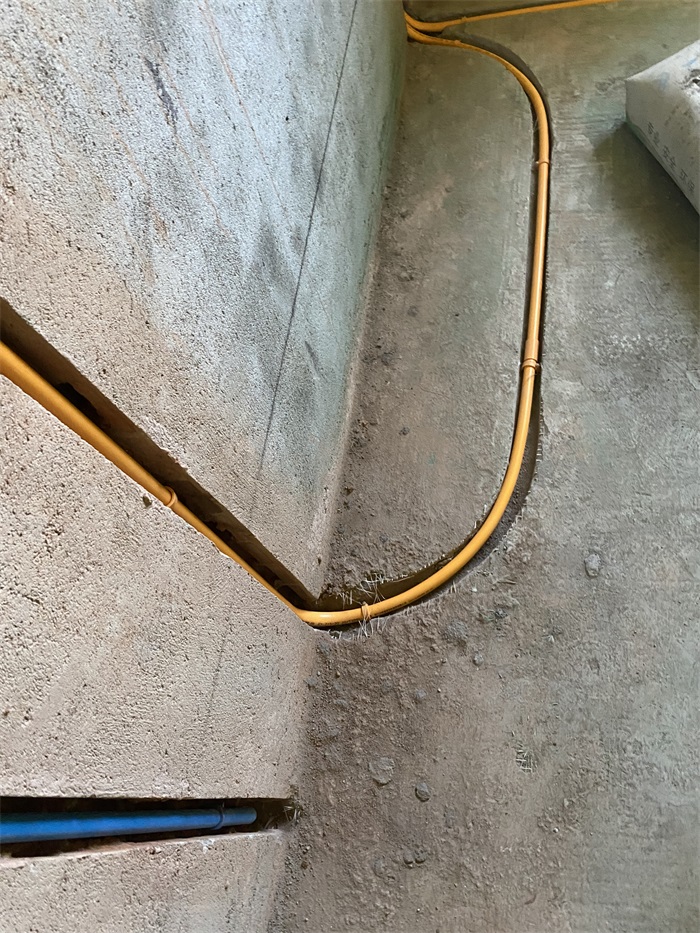

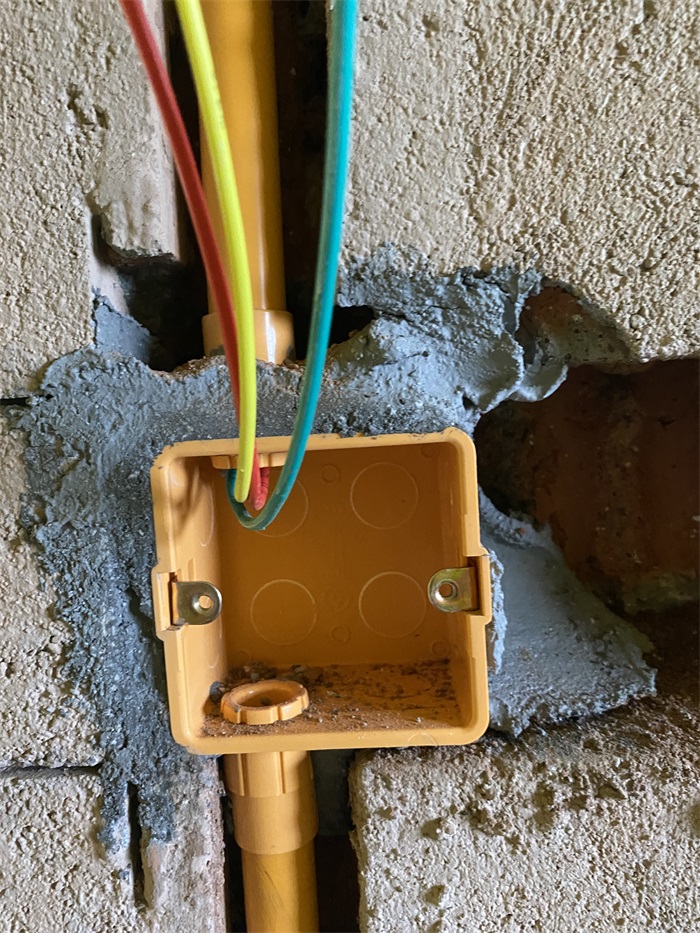

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-7-2 15:15:46

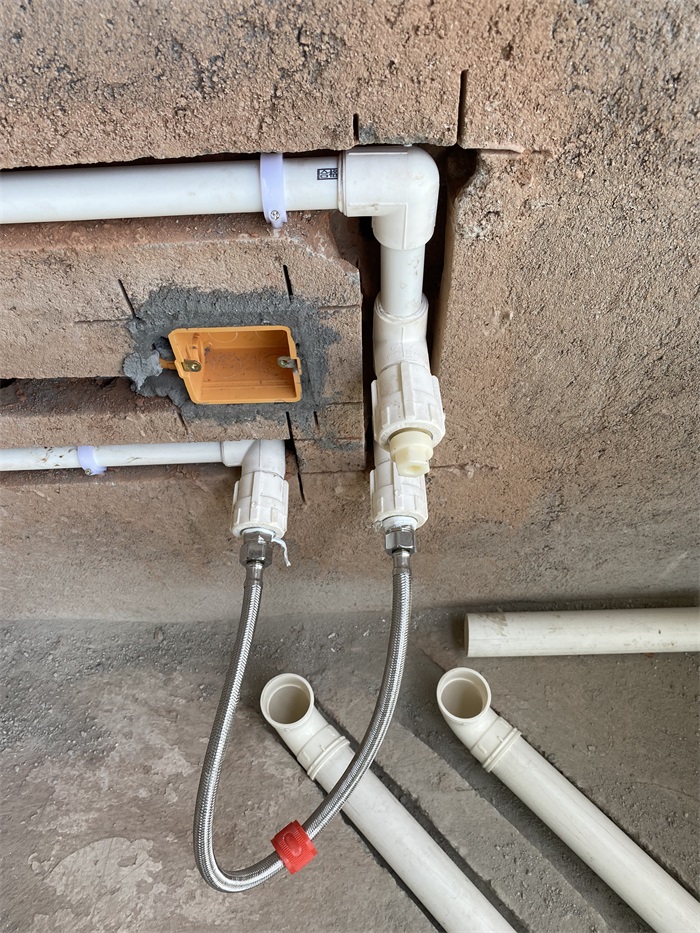

柜体内水管接头外接，能及时发现漏水。

发表于 2022-7-2 15:18:51

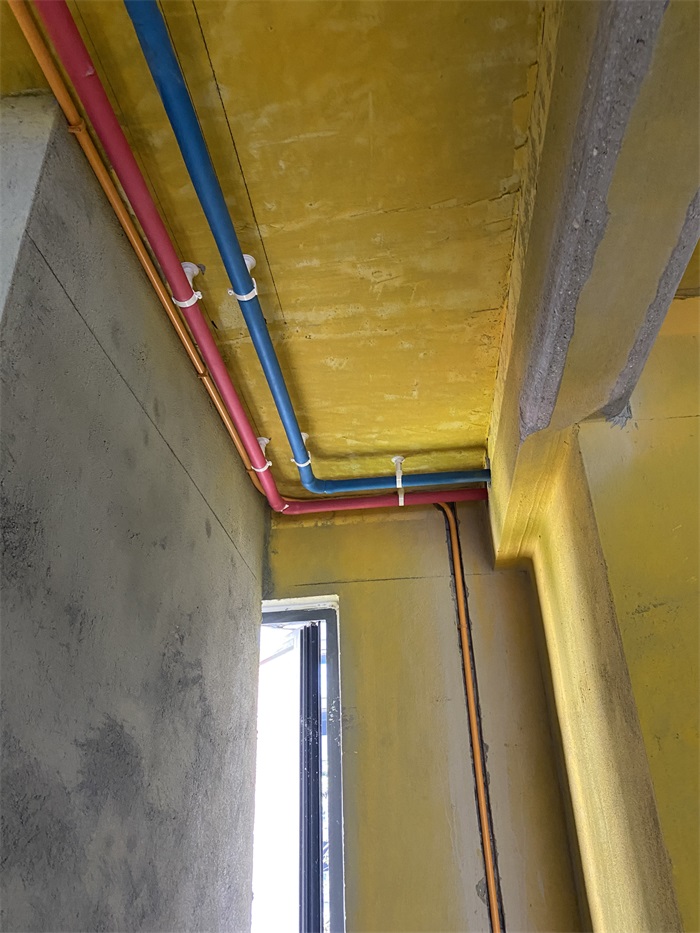

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2022-7-2 15:19:44

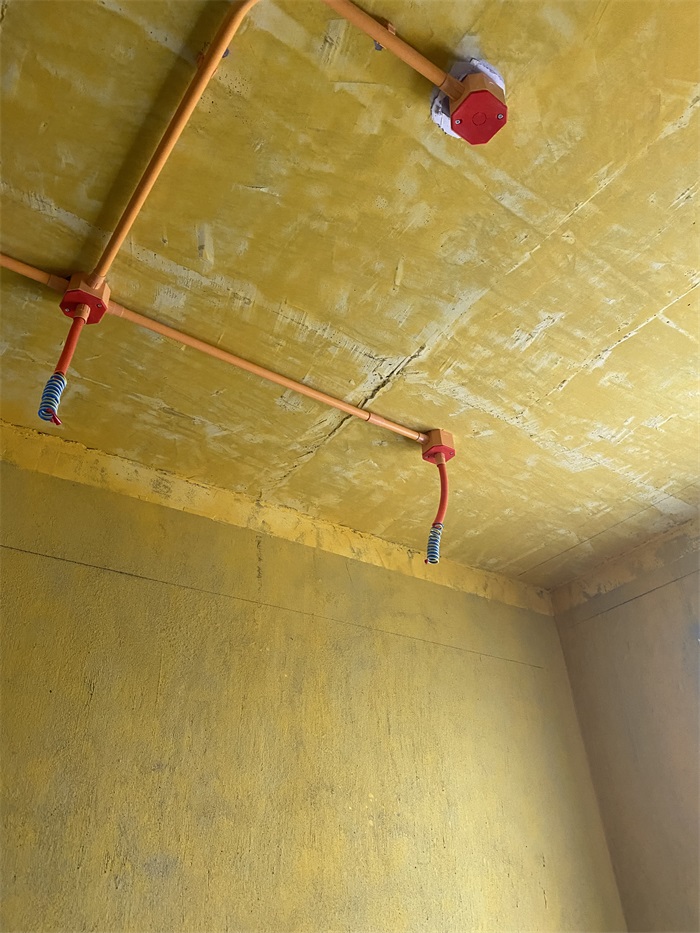

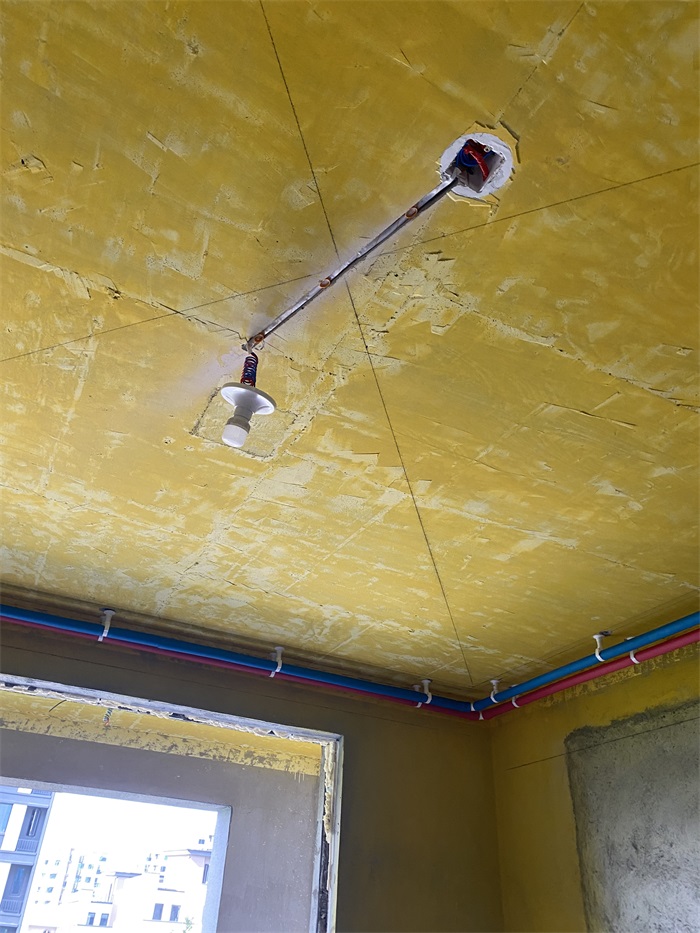

筒灯电线用波纹管保护

发表于 2022-7-2 15:21:00

强弱电相距30公分以上，距墙30公分以上。

发表于 2022-7-2 15:21:45

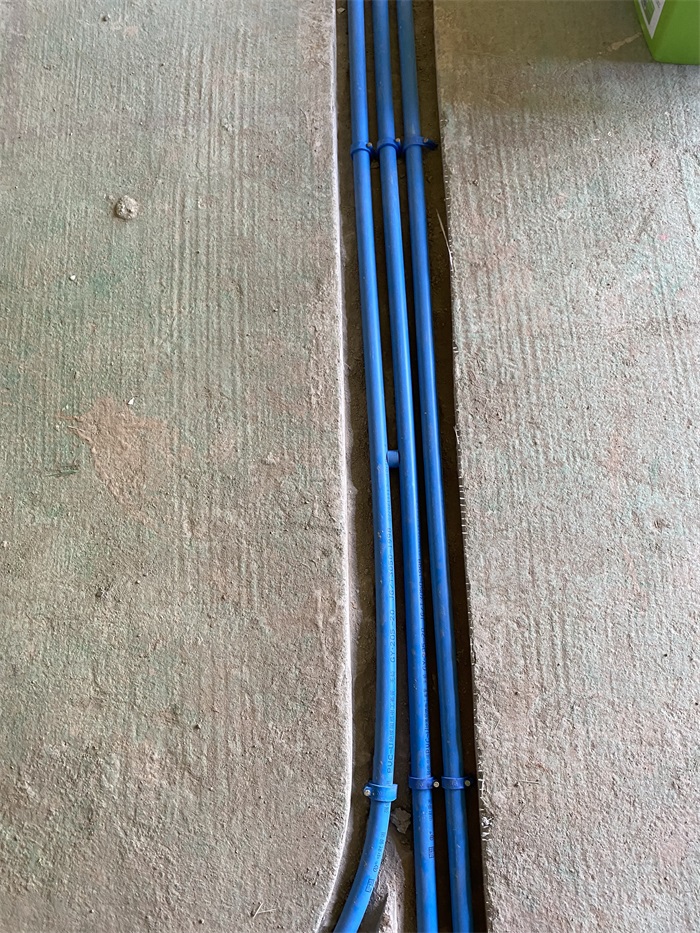

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2022-7-2 15:22:37

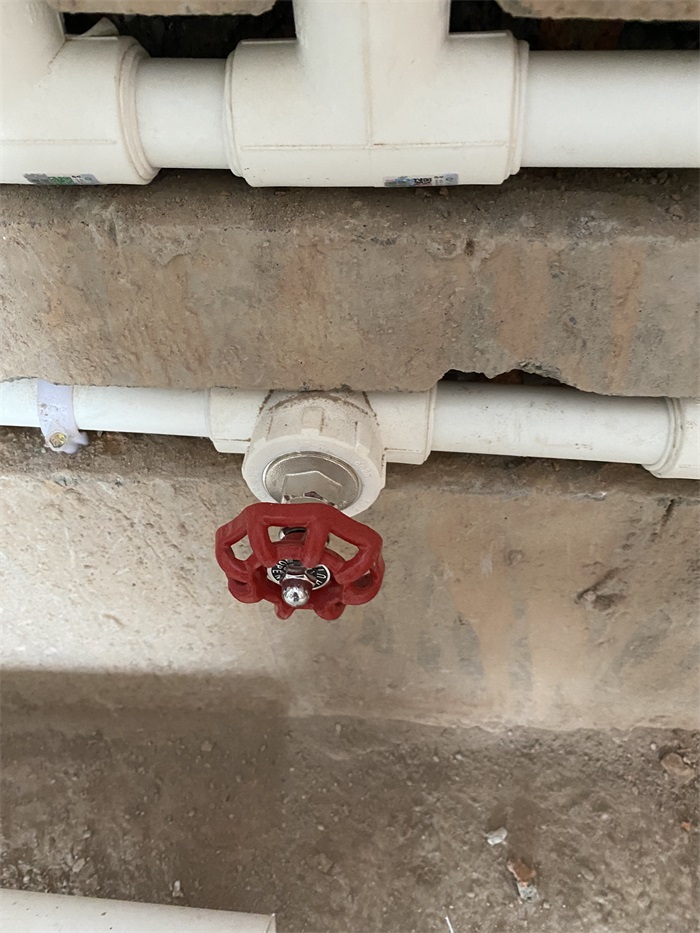

每户水管进水部位室内应加进水总阀。
