江南里5-2-12#93㎡现代——小春日和

发表于 2022-7-5 10:06:30

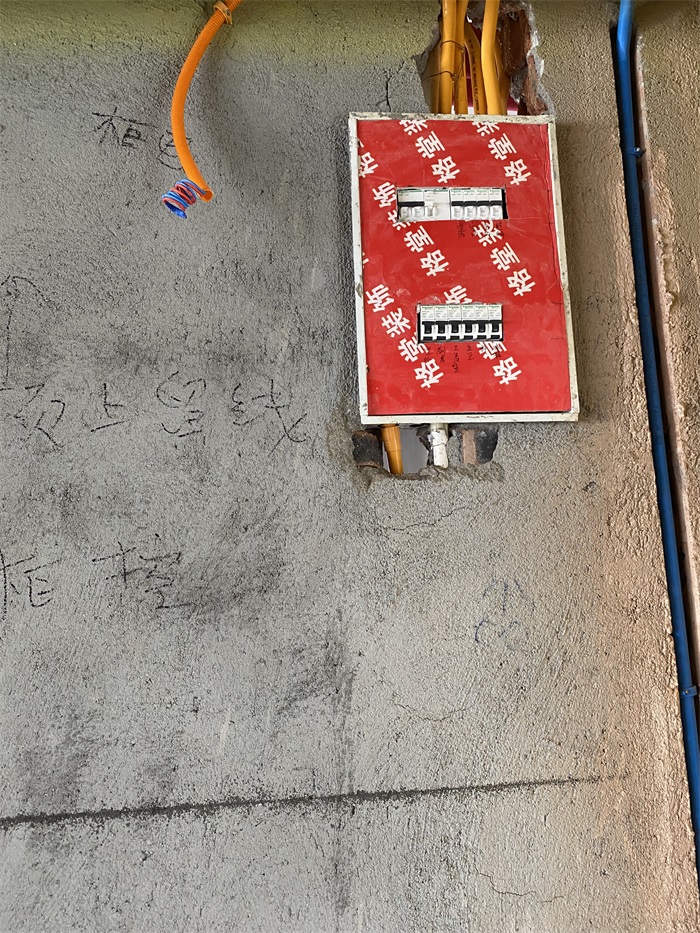

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全


发表于 2022-7-5 10:07:11

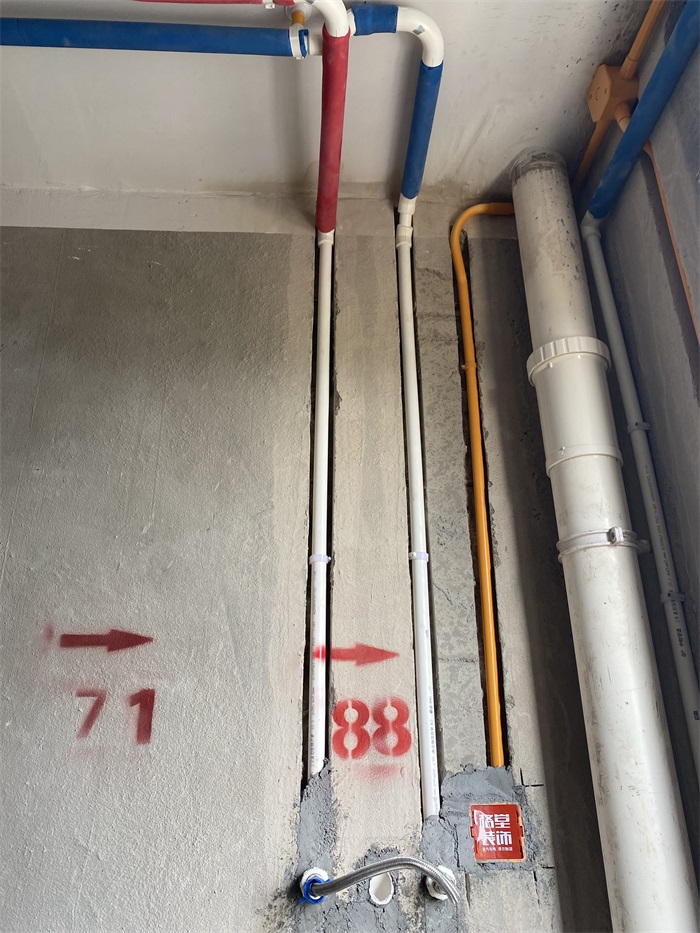

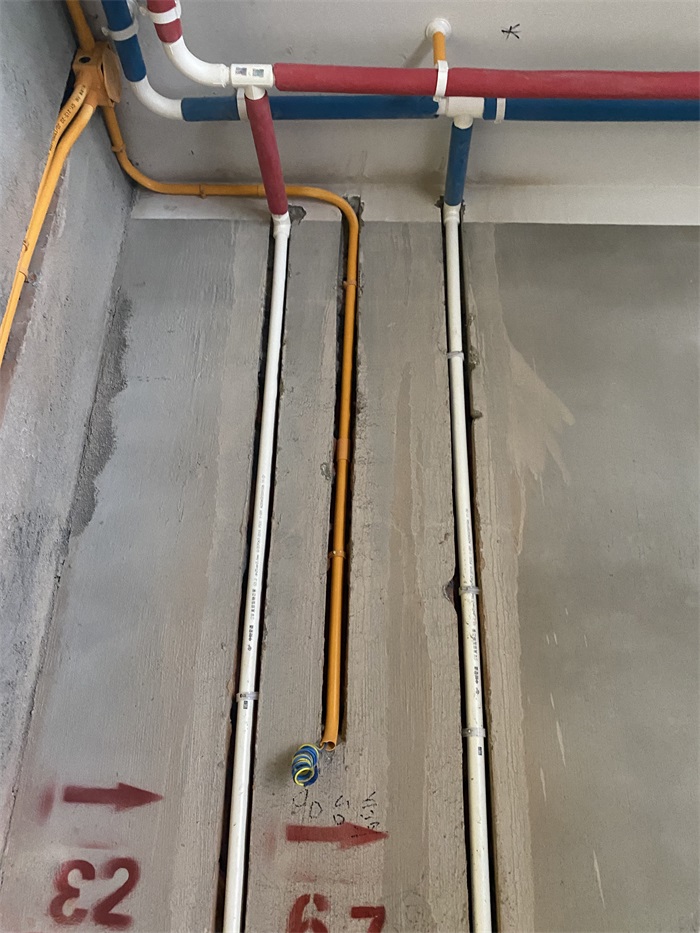

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-7-5 10:09:26

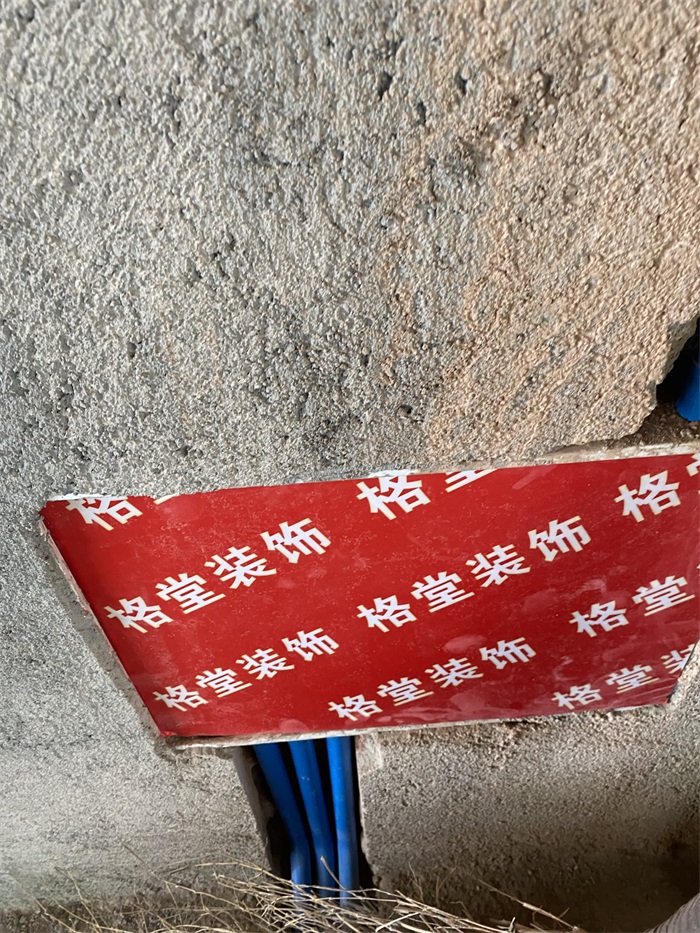

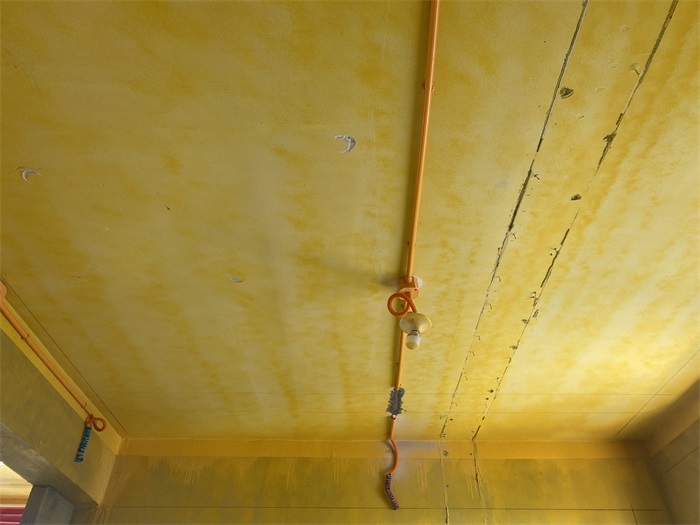

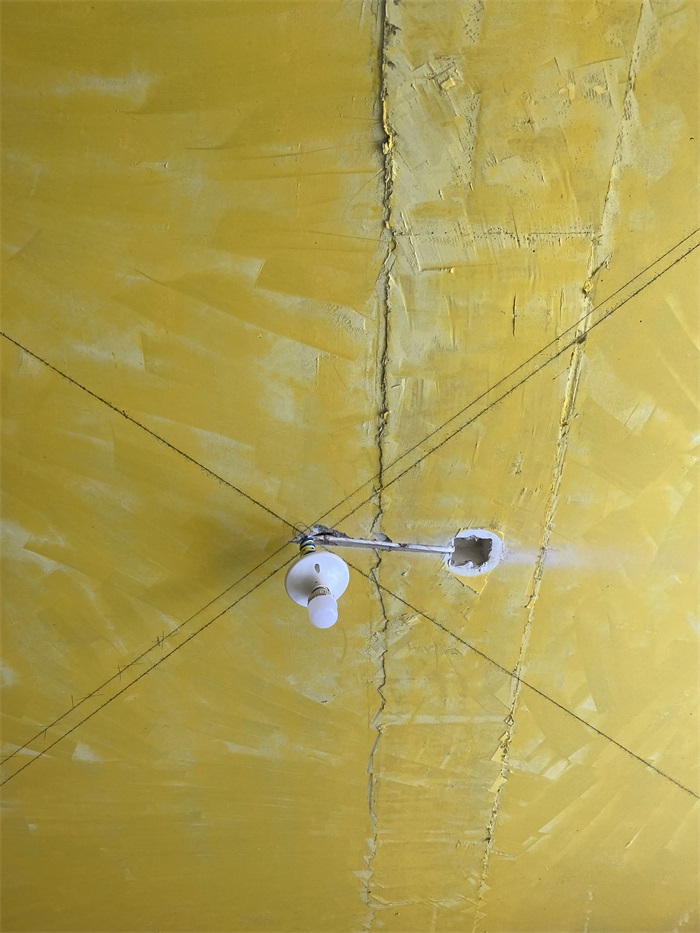

所以电线必须穿管，混泥土处不能开槽的套黄蜡管保护


发表于 2022-7-5 10:10:25

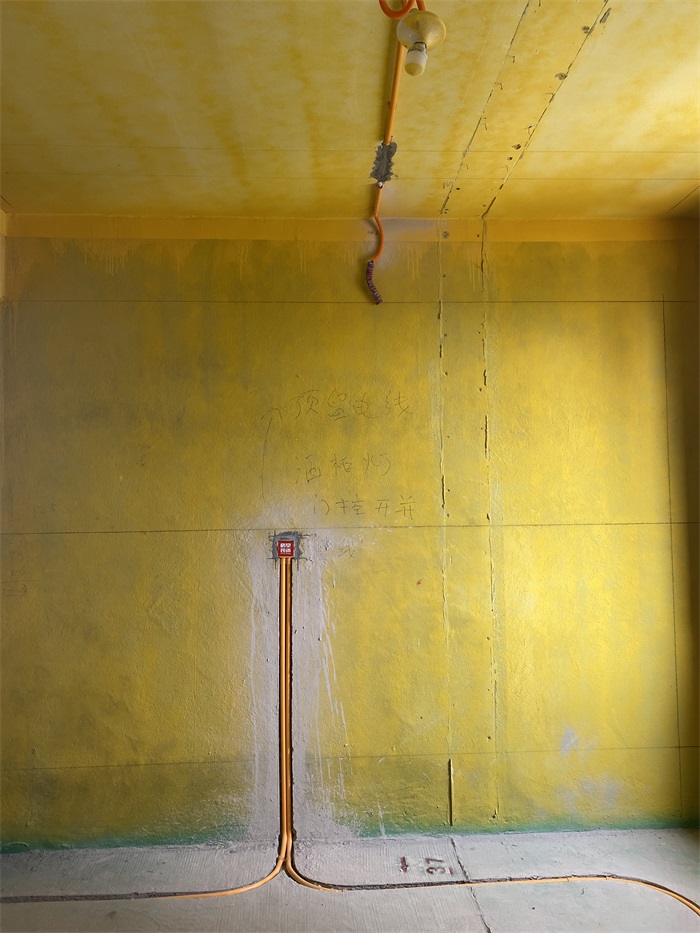

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地


发表于 2022-7-5 10:10:58

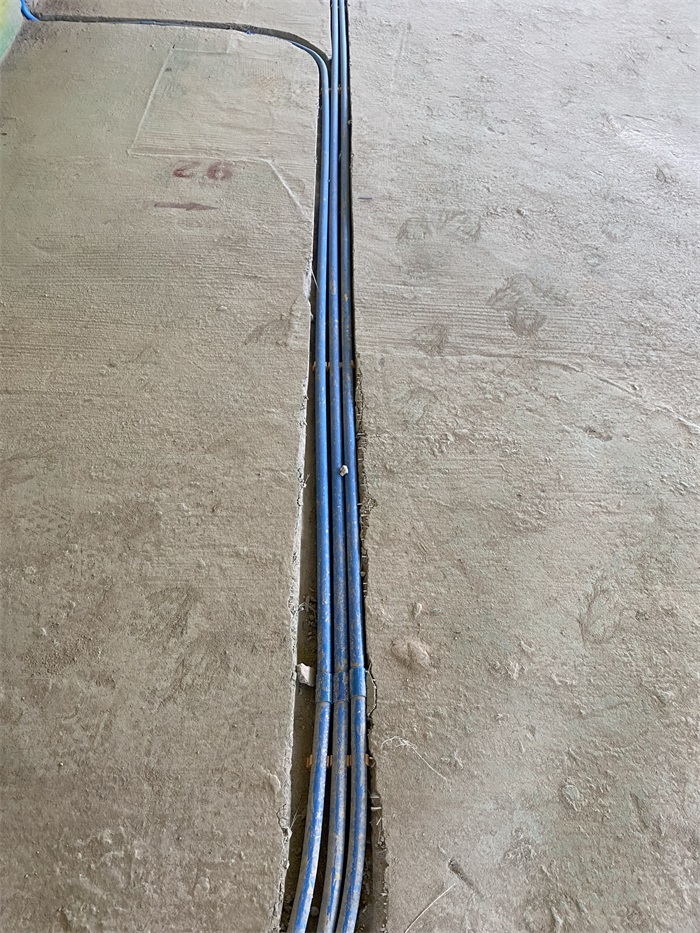

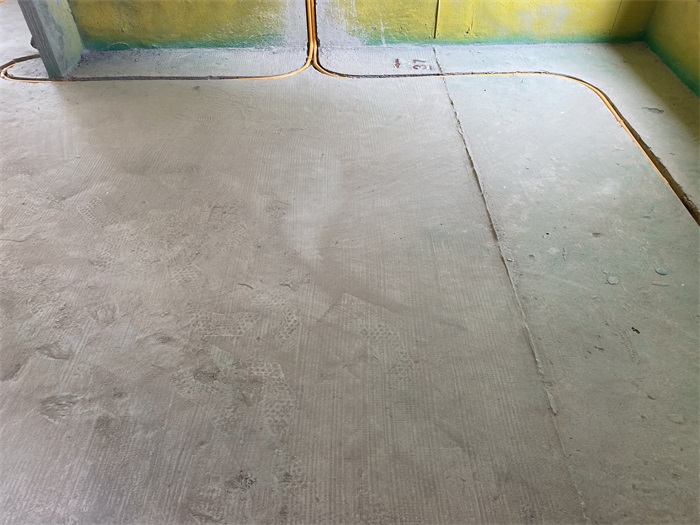

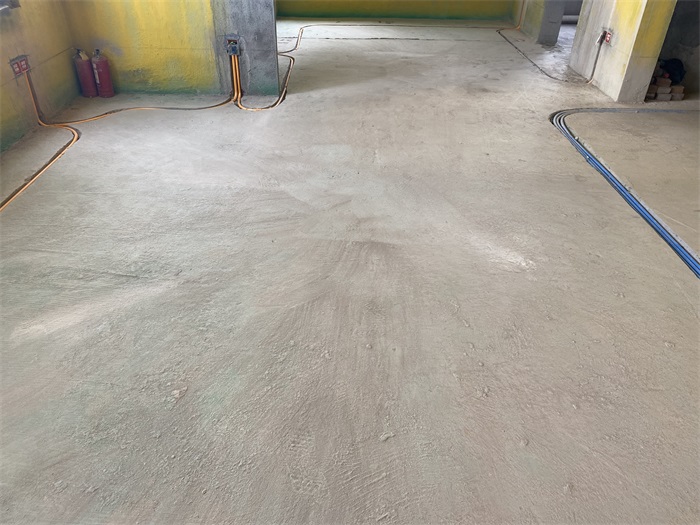

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2022-7-5 10:11:46

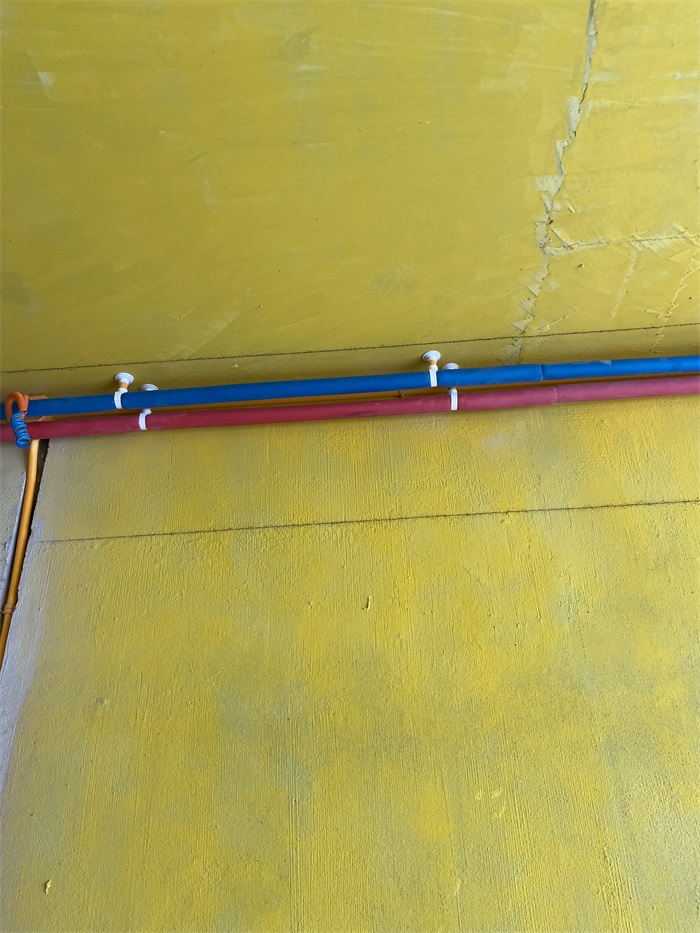

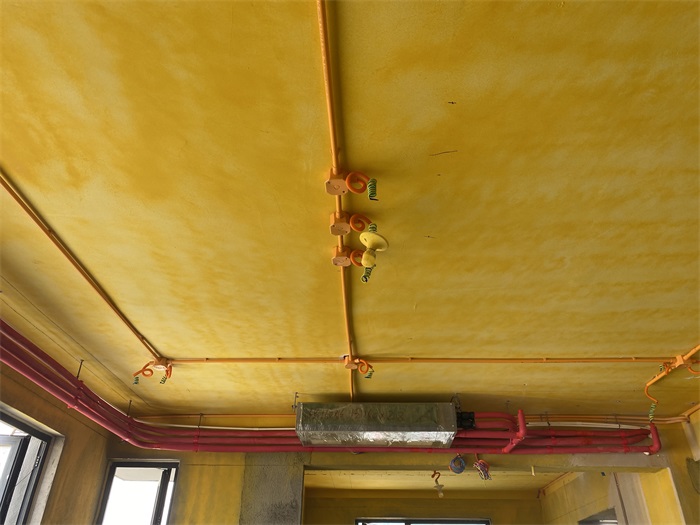

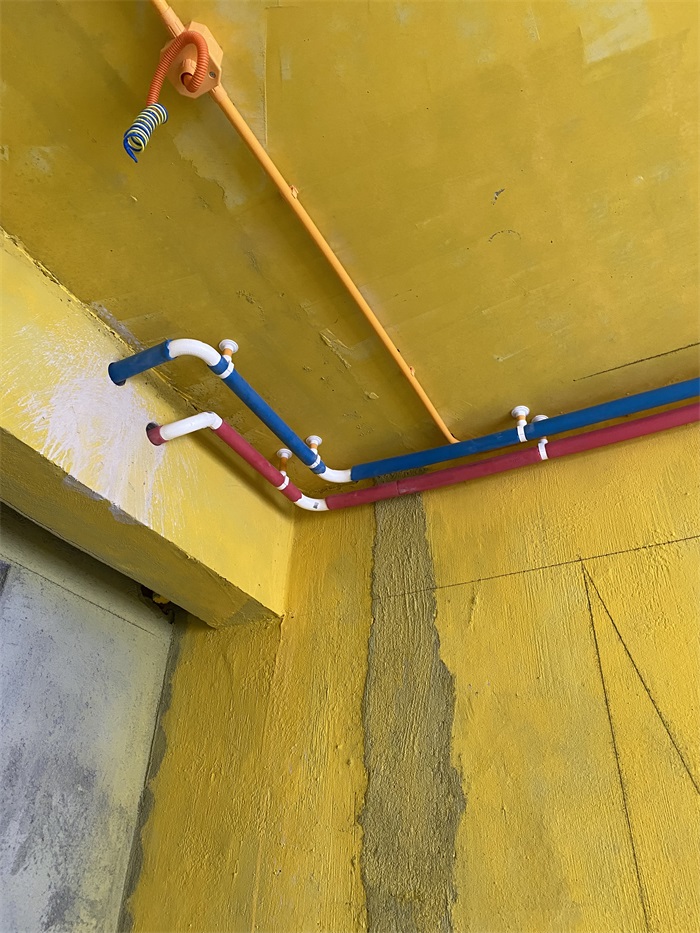

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。


发表于 2022-7-5 10:12:21

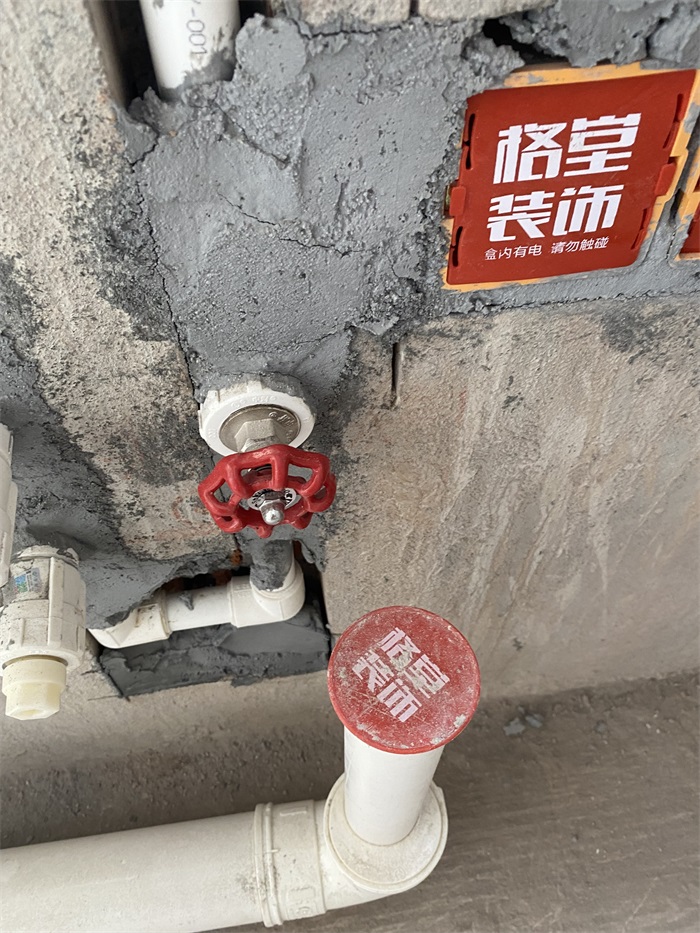

每户水管进水部位室内应加进水总阀。

发表于 2022-7-5 10:13:10

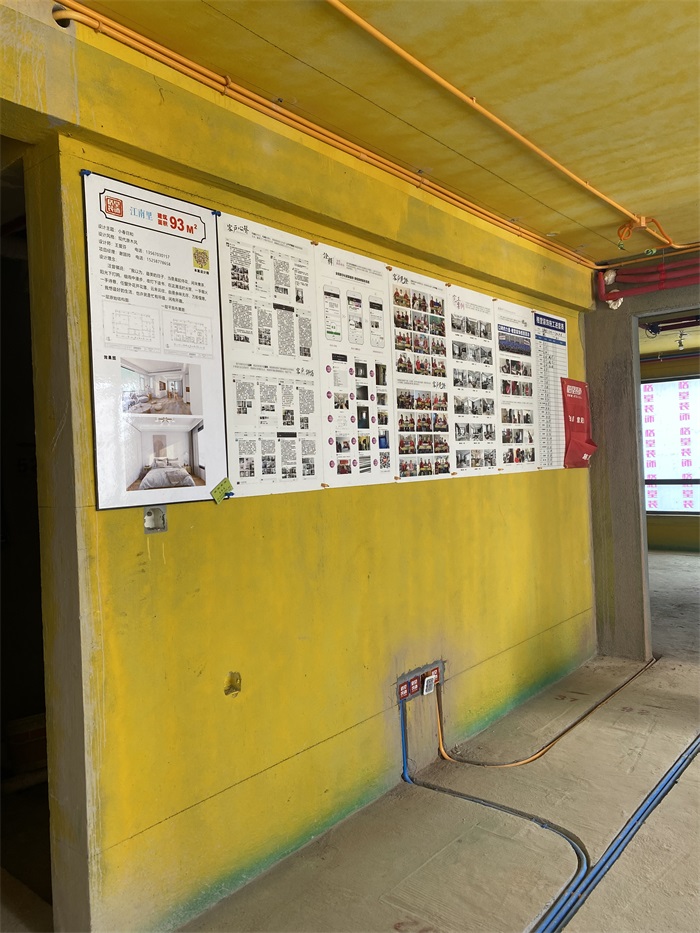

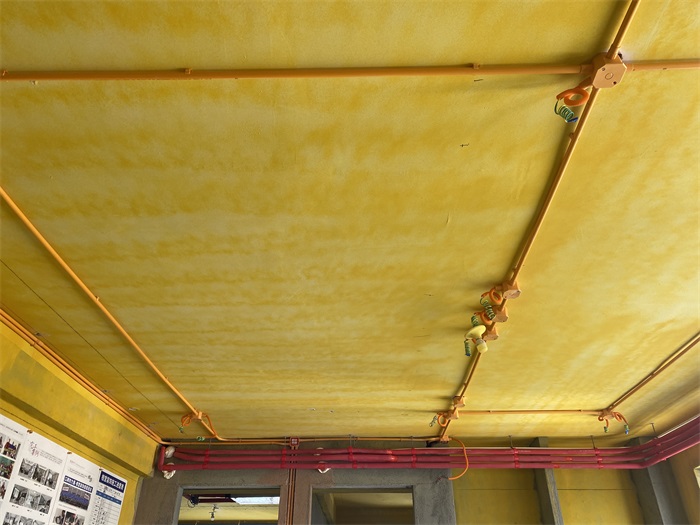

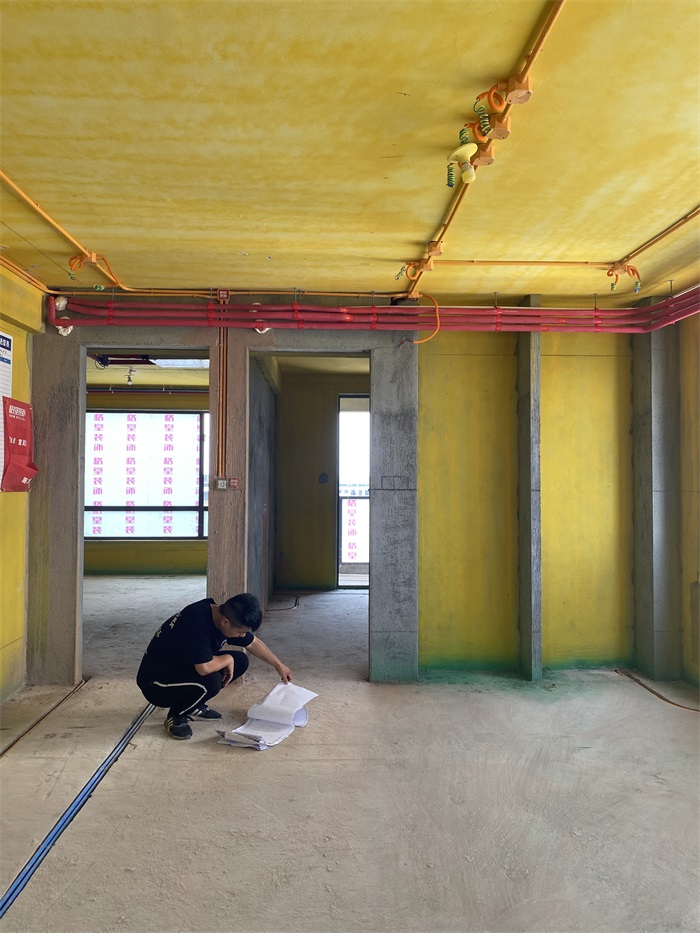

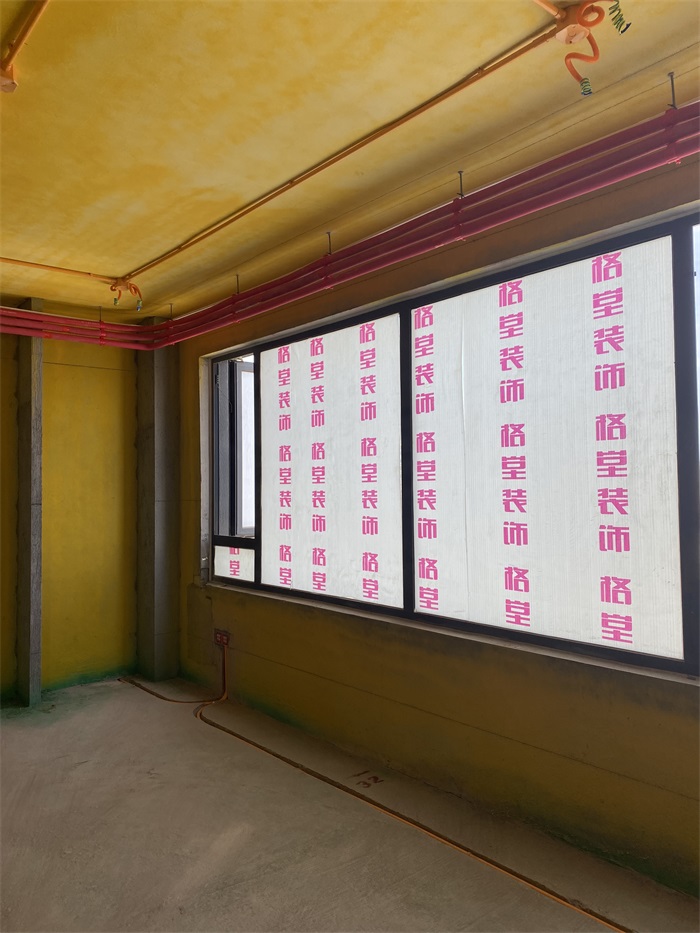

客餐厅水电完工

发表于 2022-7-5 10:13:52

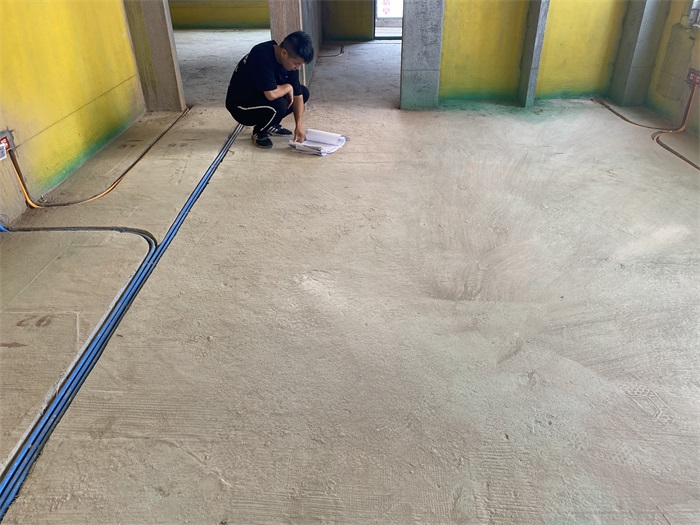

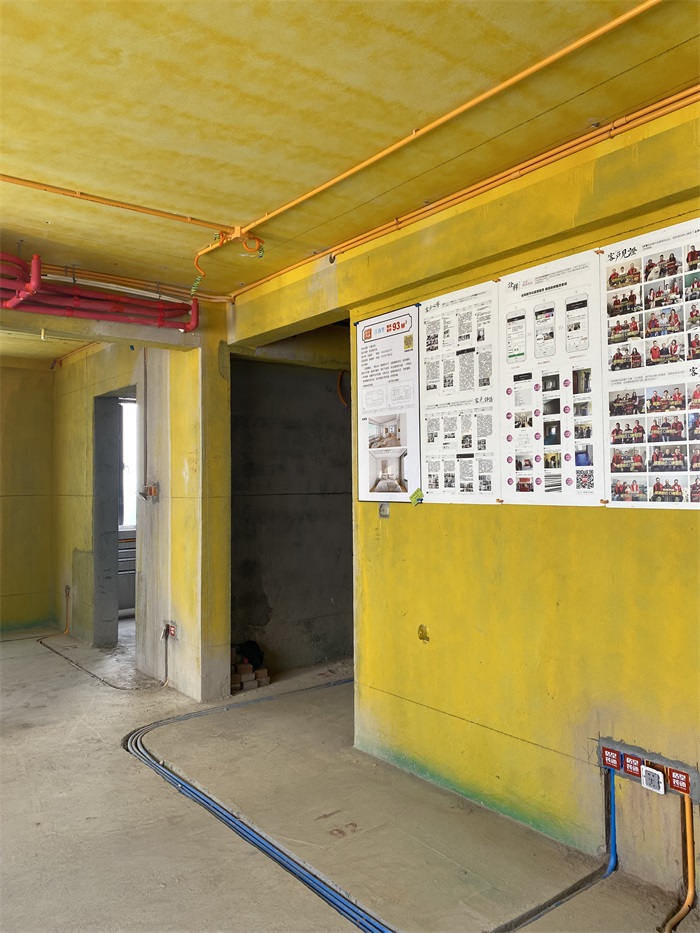

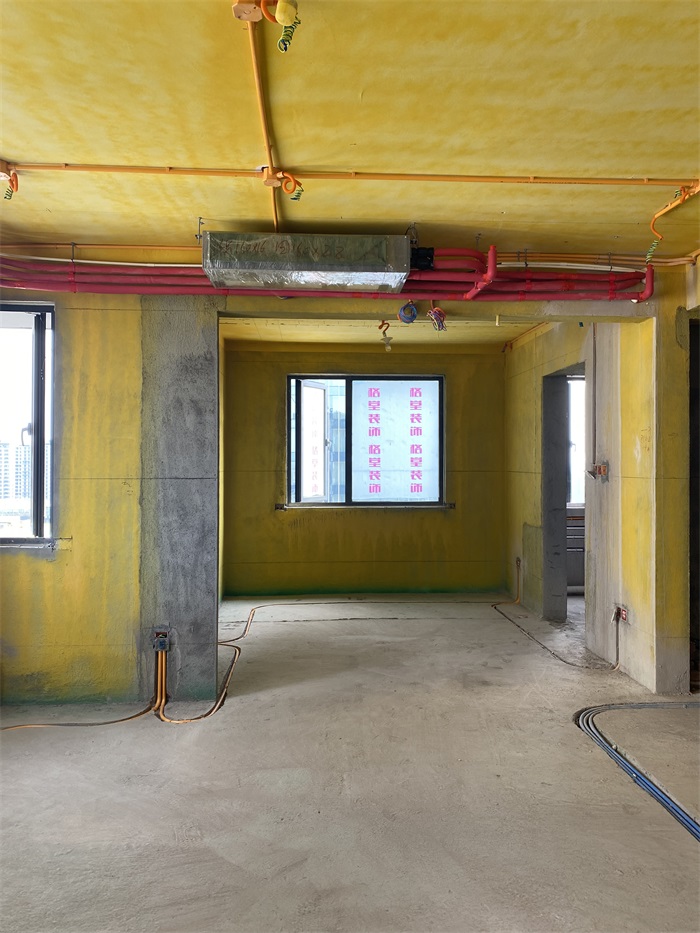

客餐厅对角

发表于 2022-7-5 10:14:51

本帖最后由格堂艳子于 2022-7-5 10:20 编辑

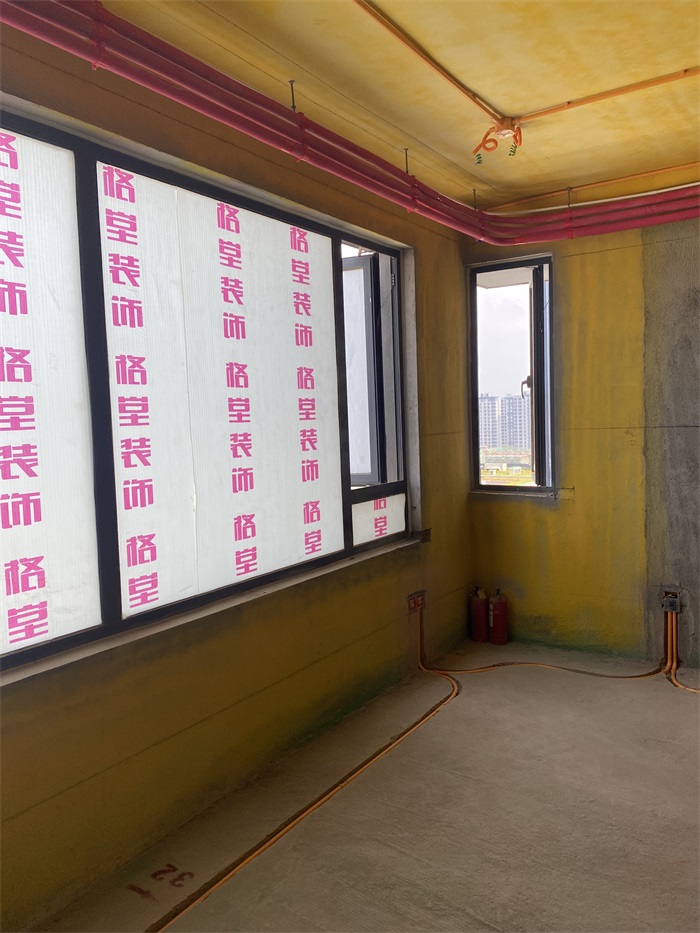

餐厅水电完工
