志城书香院2-1-3#87㎡现代——温馨小家

发表于 2022-7-12 11:20:01

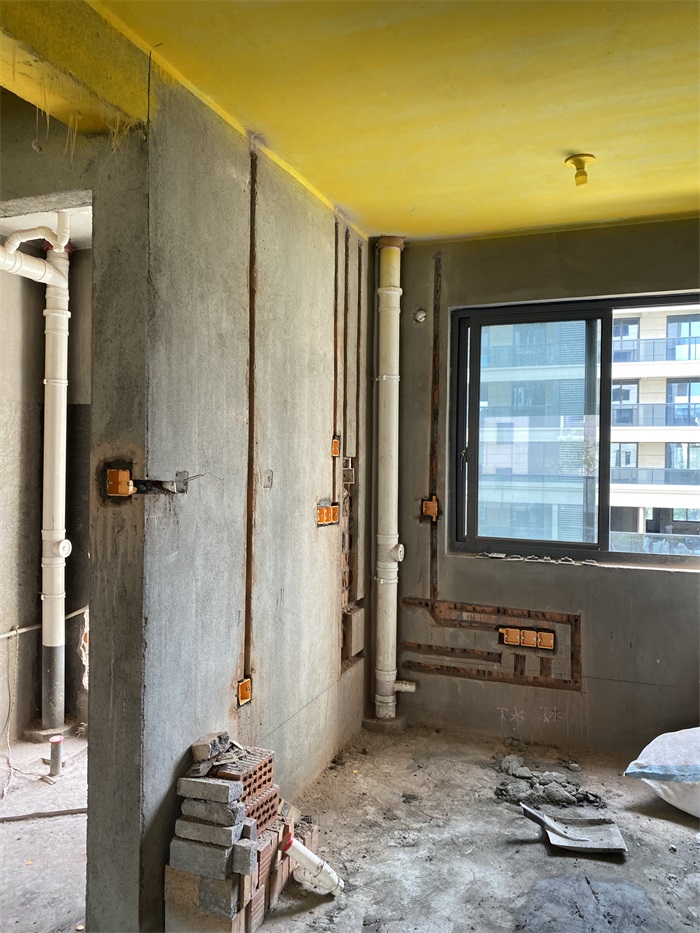

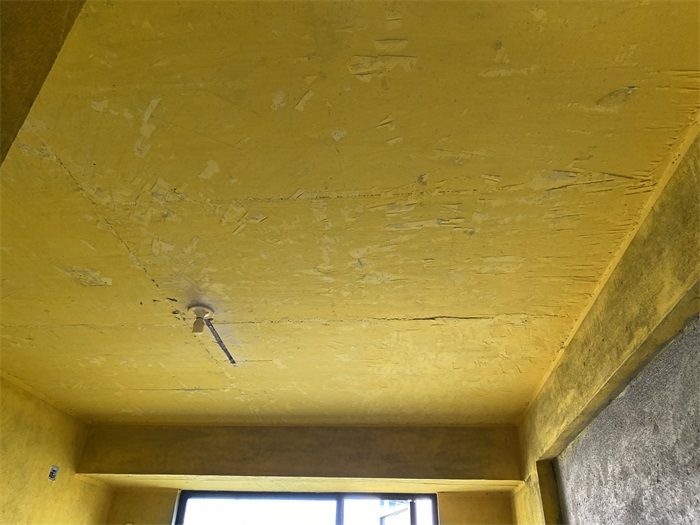

厨房

发表于 2022-7-12 11:20:48

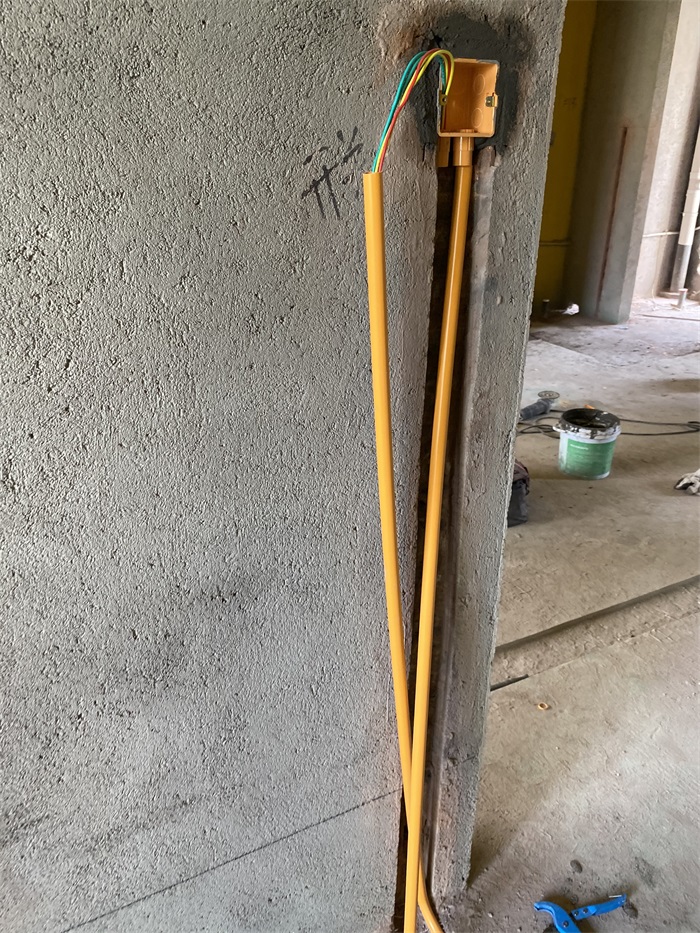

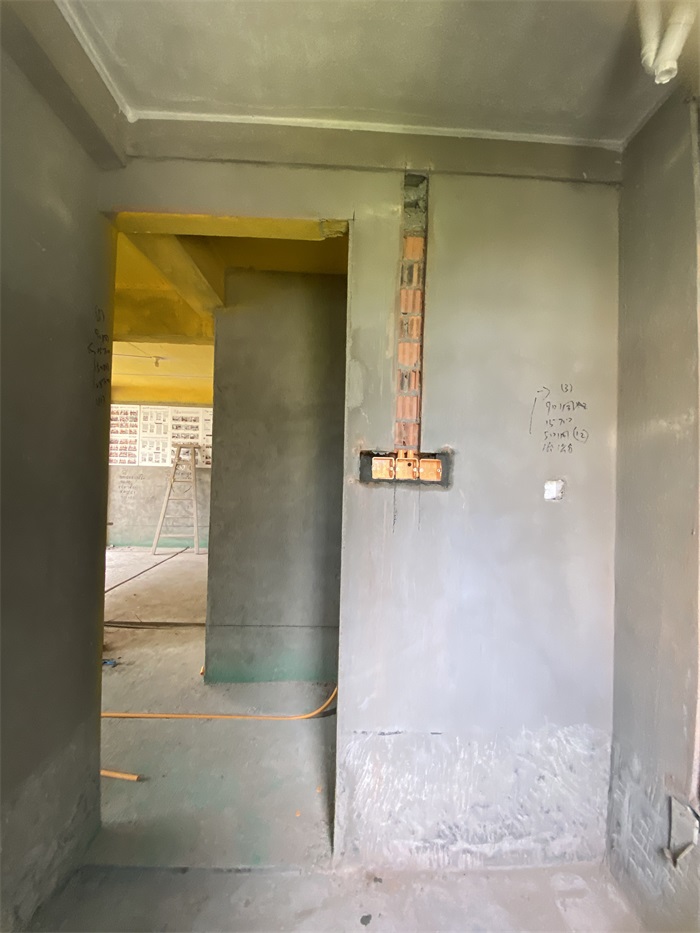

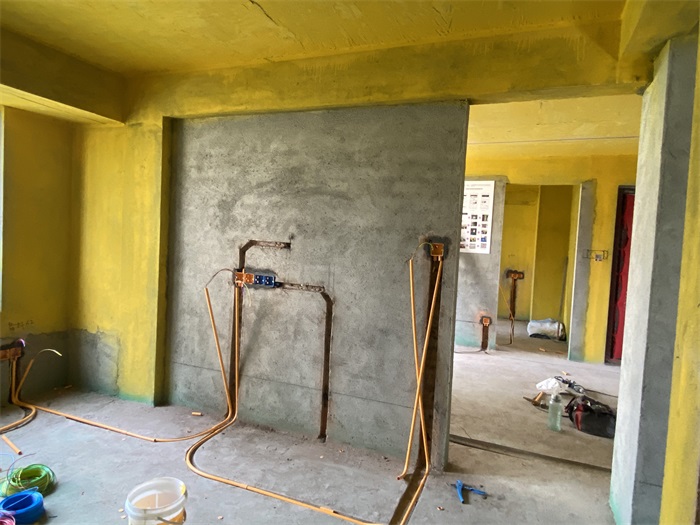

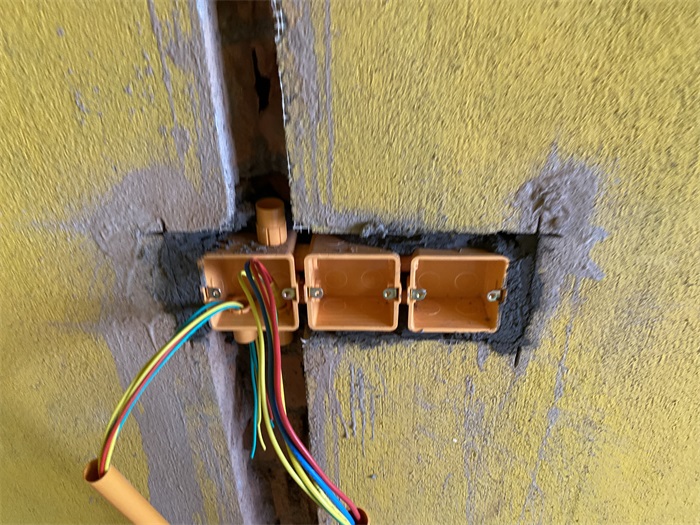

墙面正在布置线管。

发表于 2022-7-12 11:21:23

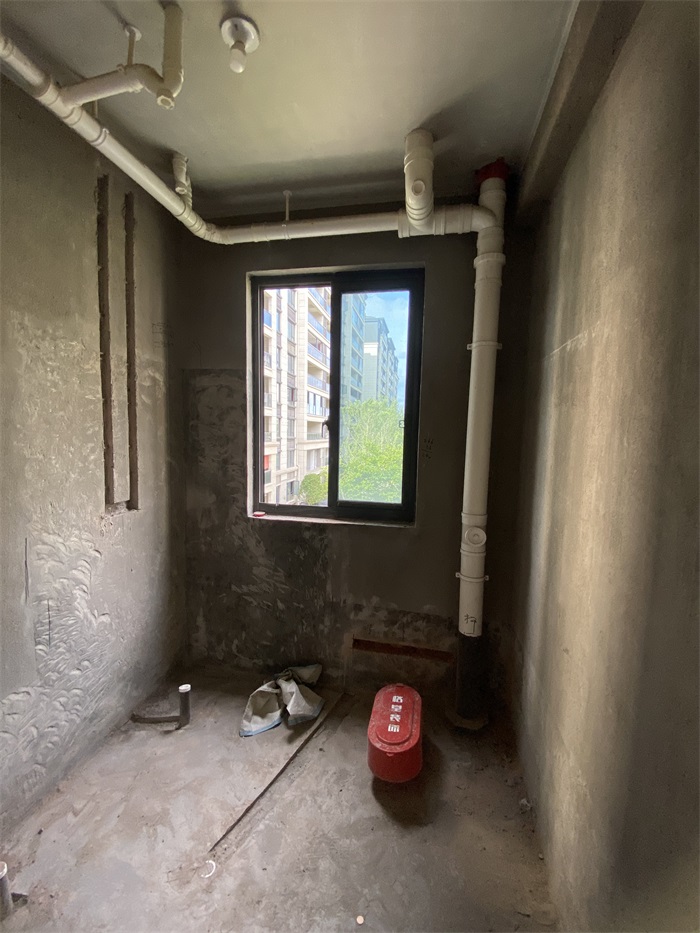

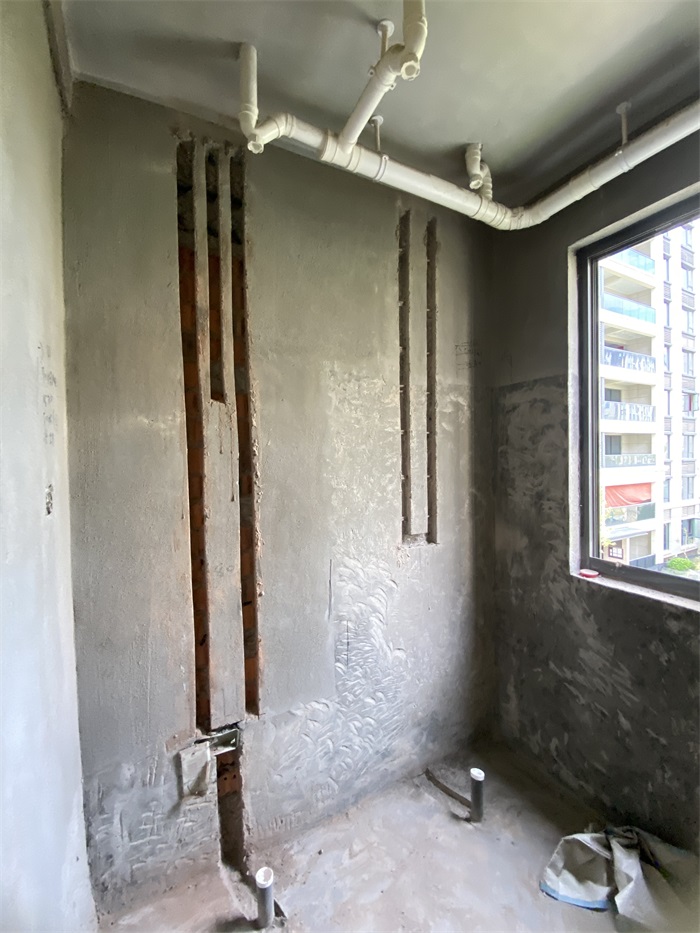

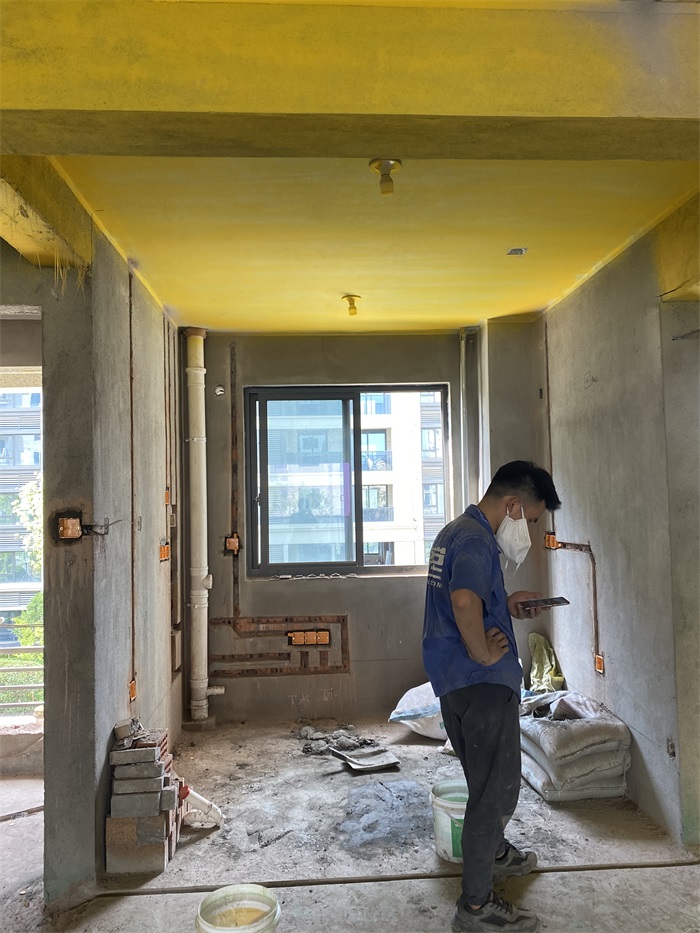

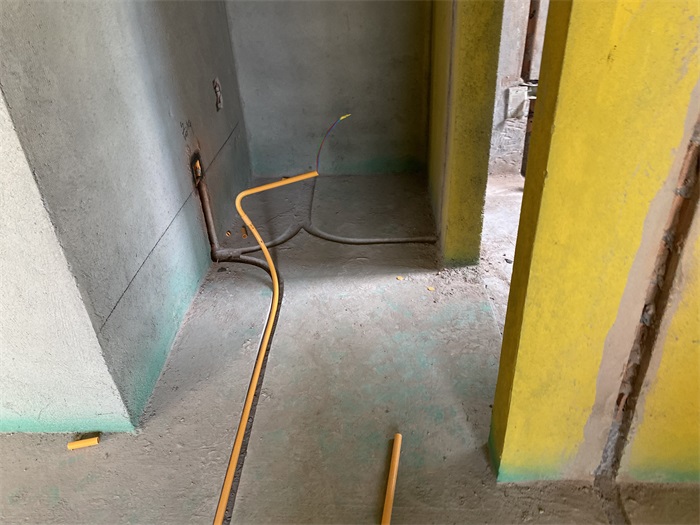

主卫

发表于 2022-7-12 11:22:11

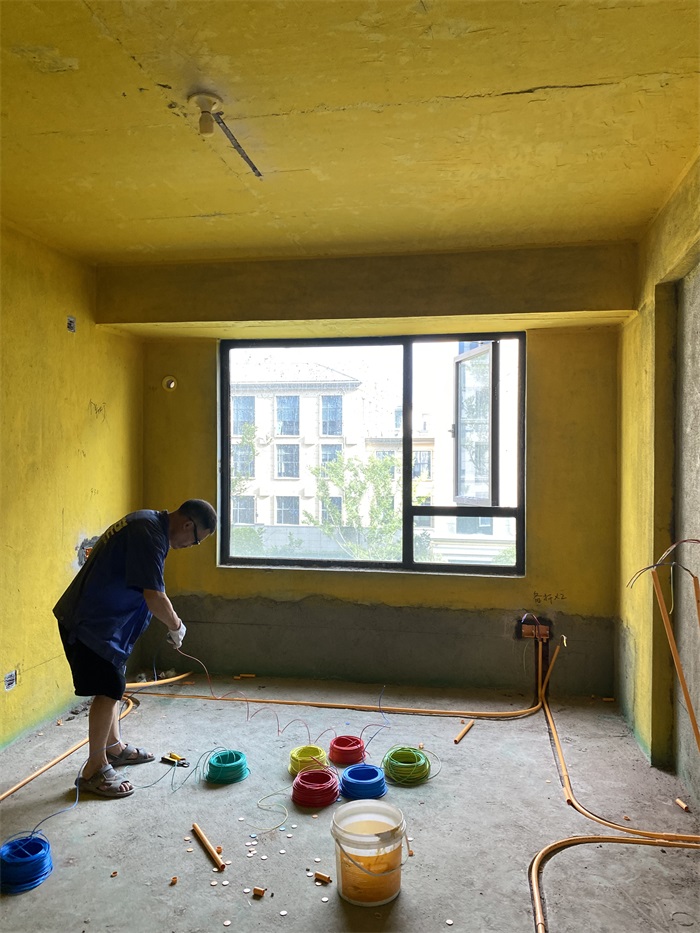

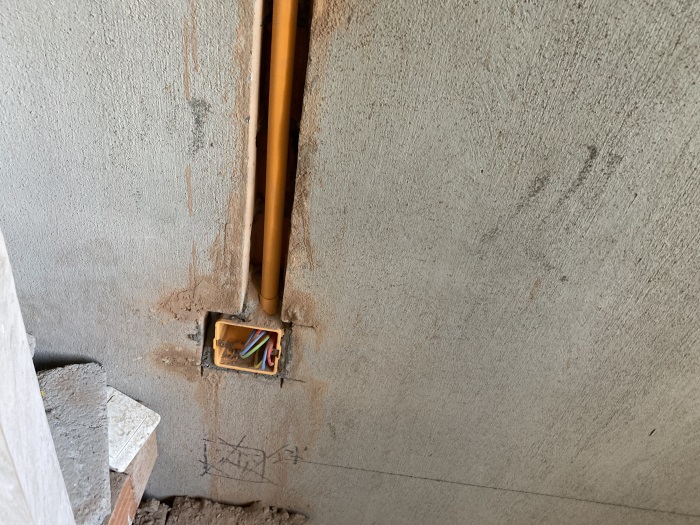

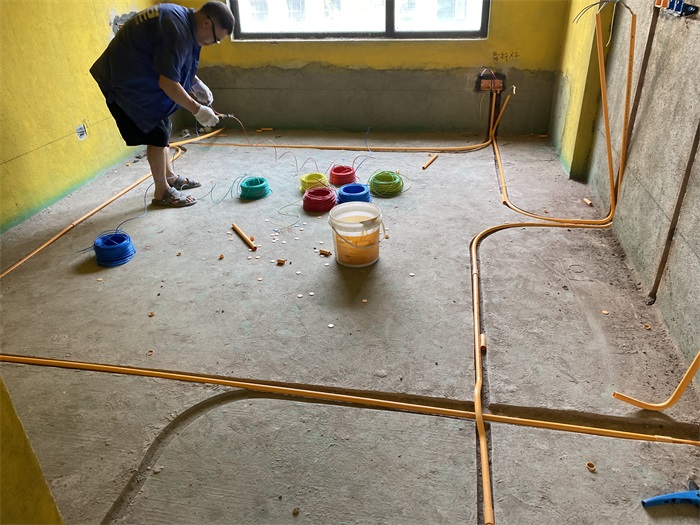

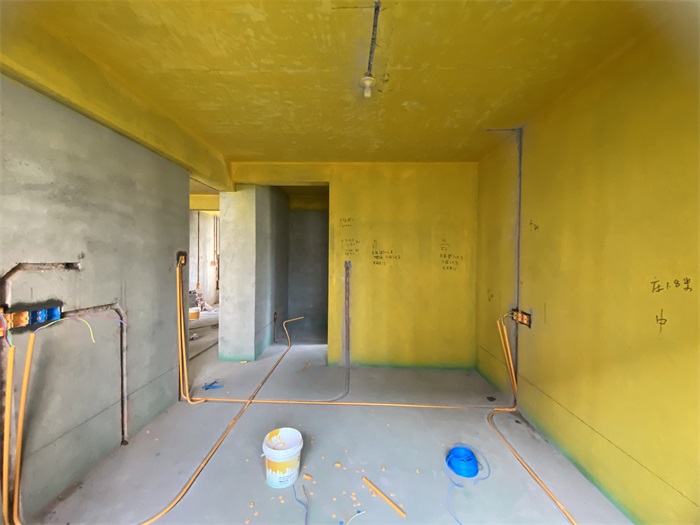

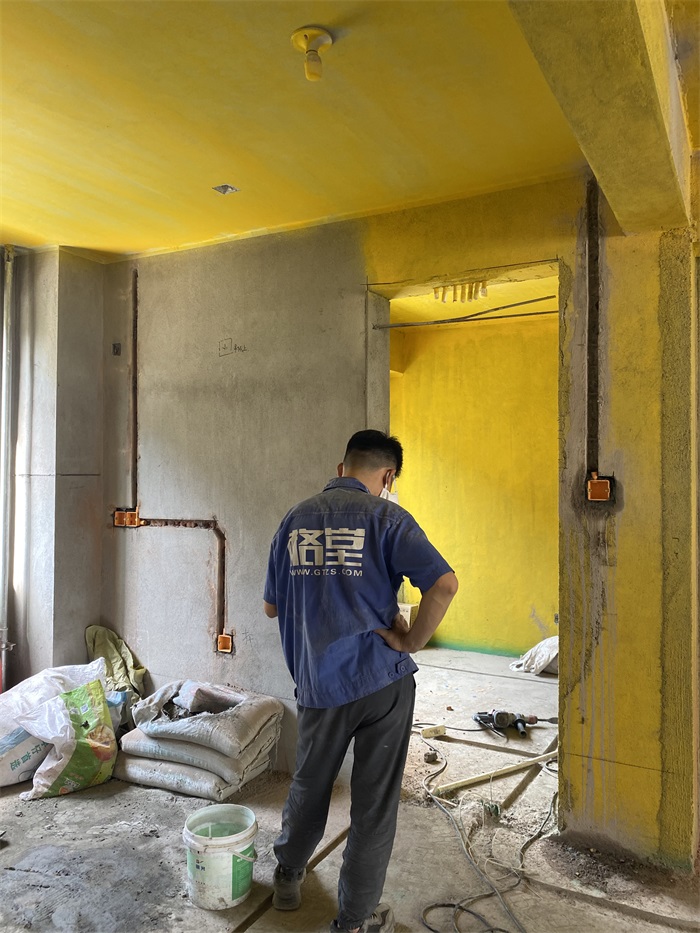

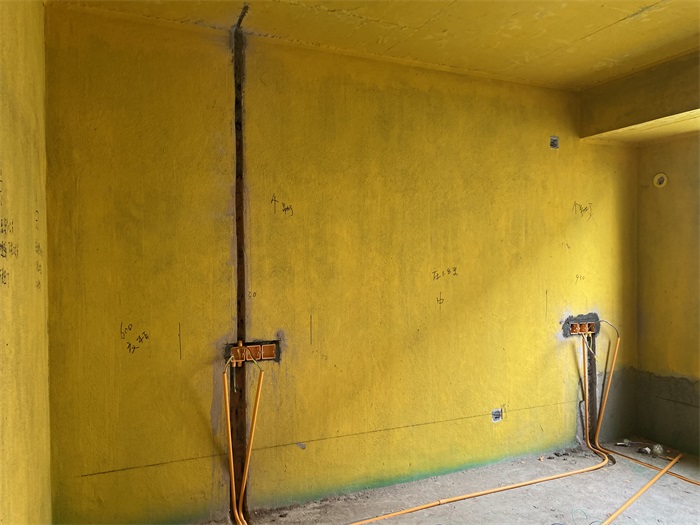

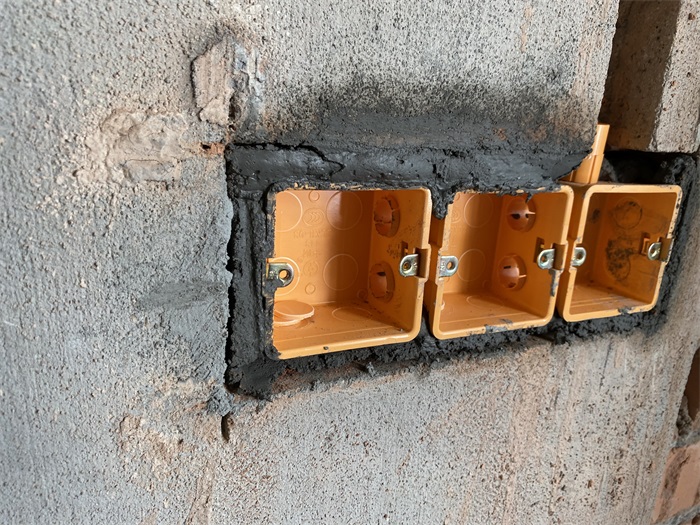

主卧墙面正在布置线管。

发表于 2022-7-12 11:22:47

主卧

发表于 2022-7-20 09:06:11

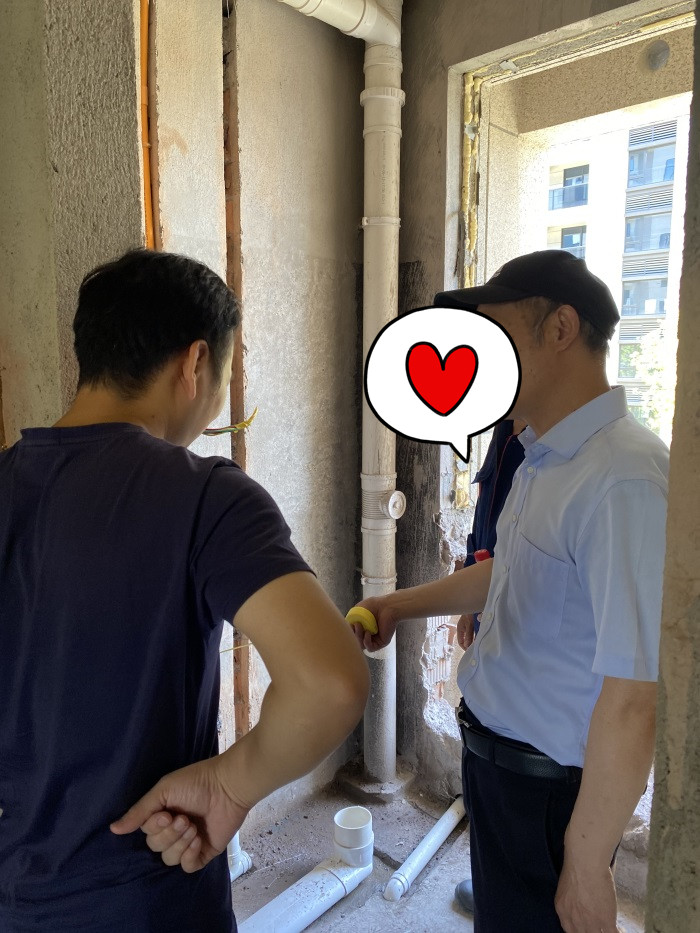

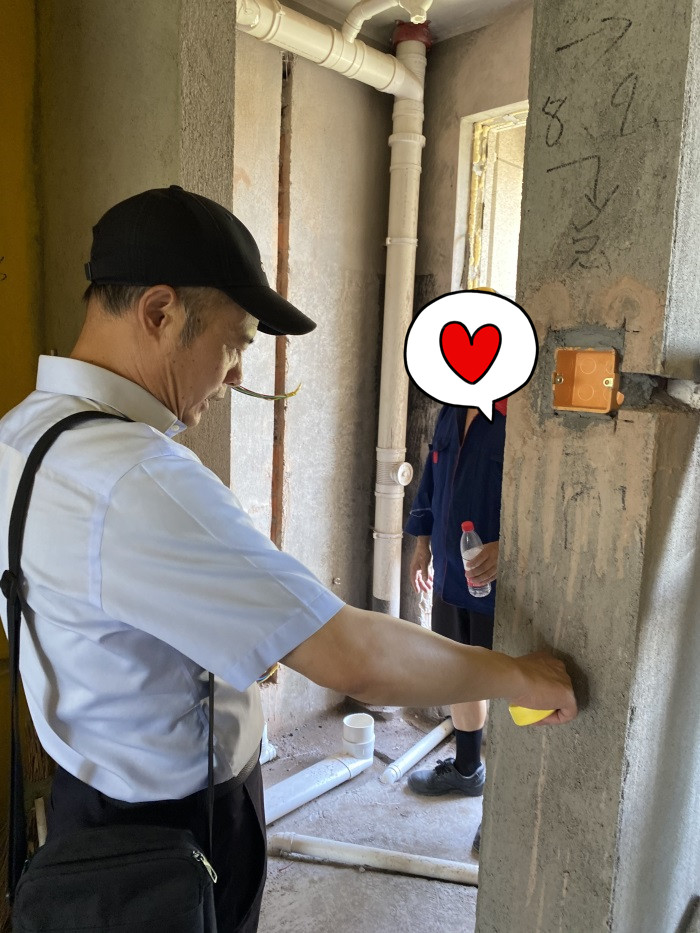

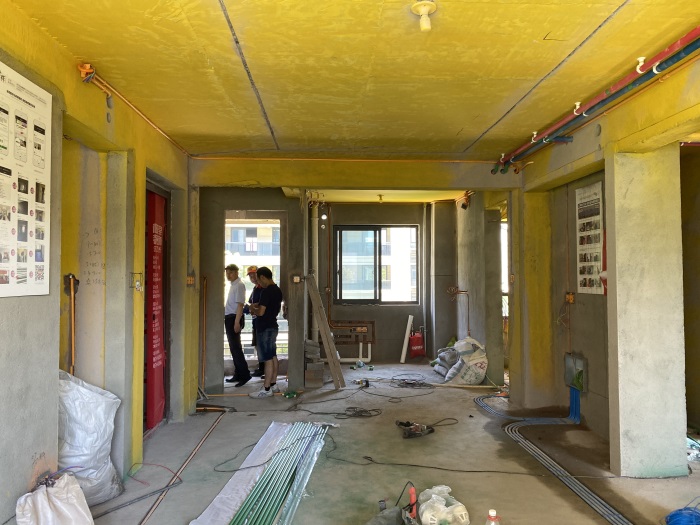

工程部监理和业主正在沟通！

发表于 2022-7-20 09:09:11

本帖最后由格堂飞飞于 2022-7-20 09:10 编辑

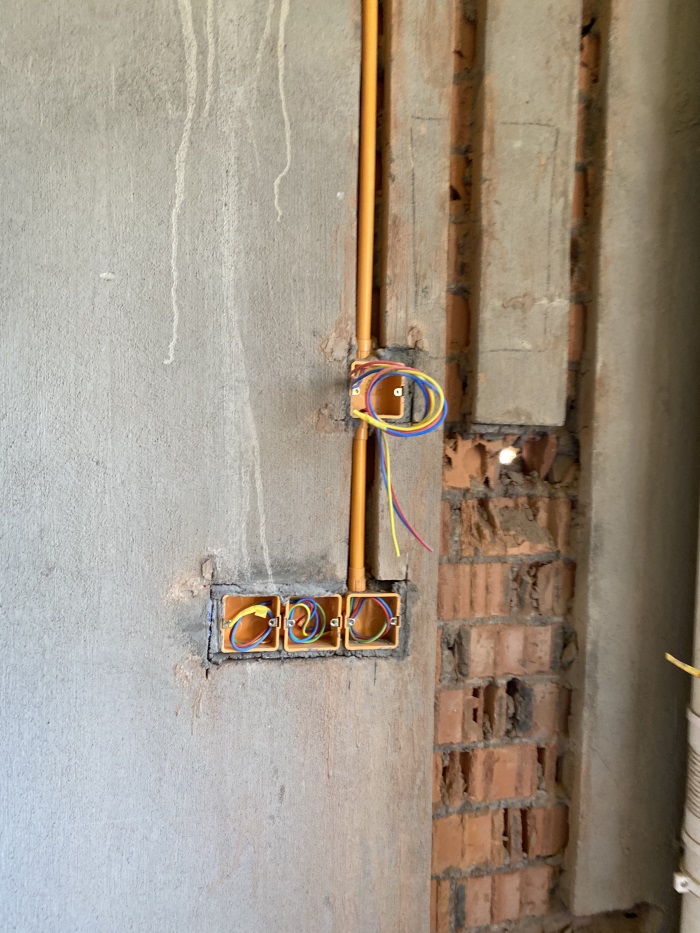

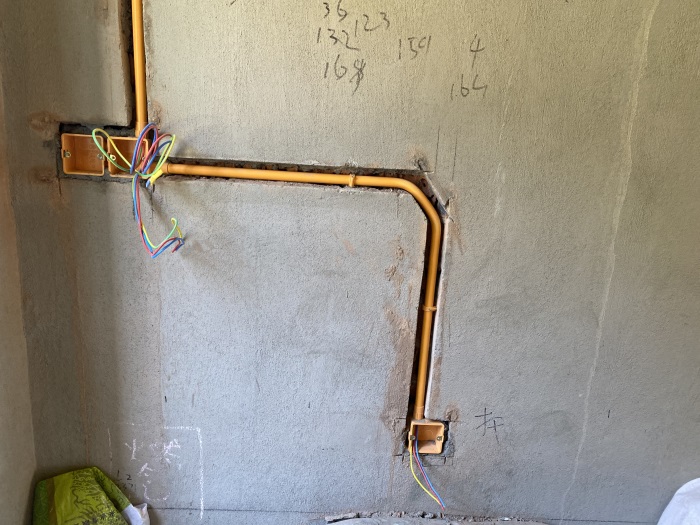

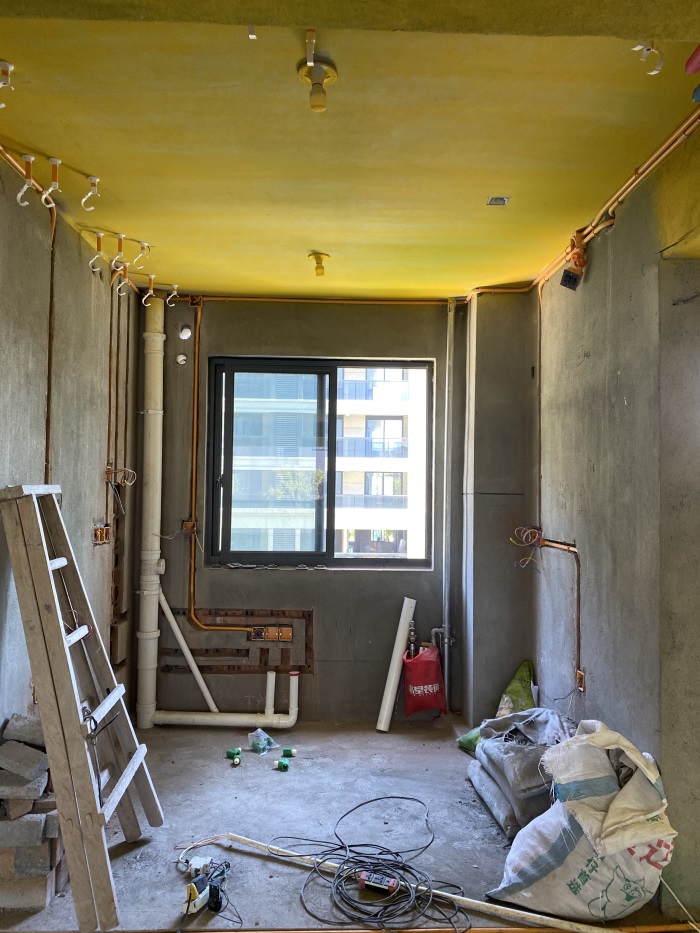

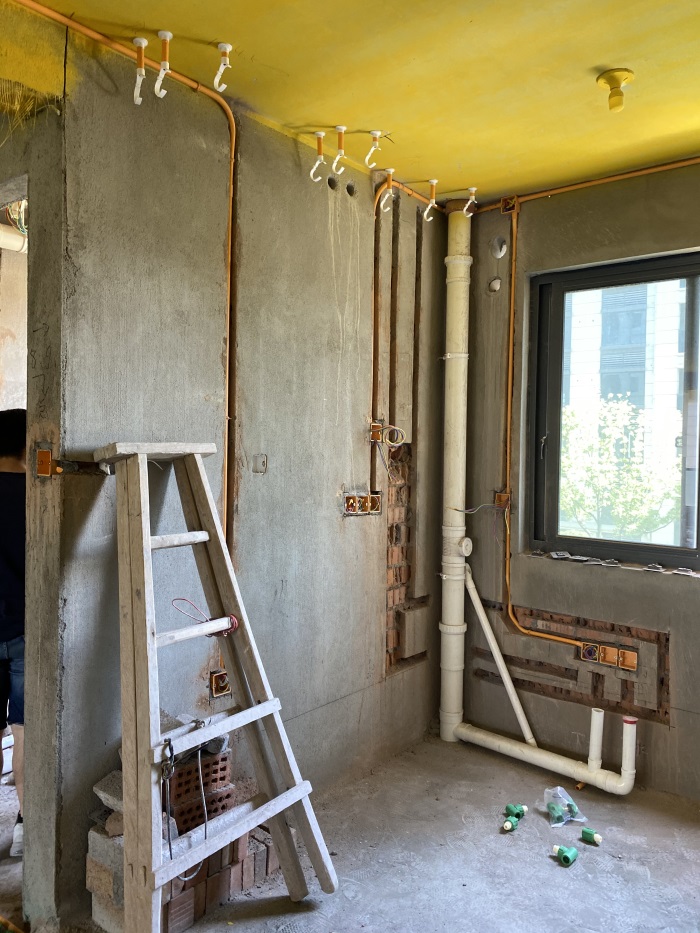

厨房墙面线管布置横平竖直哦！

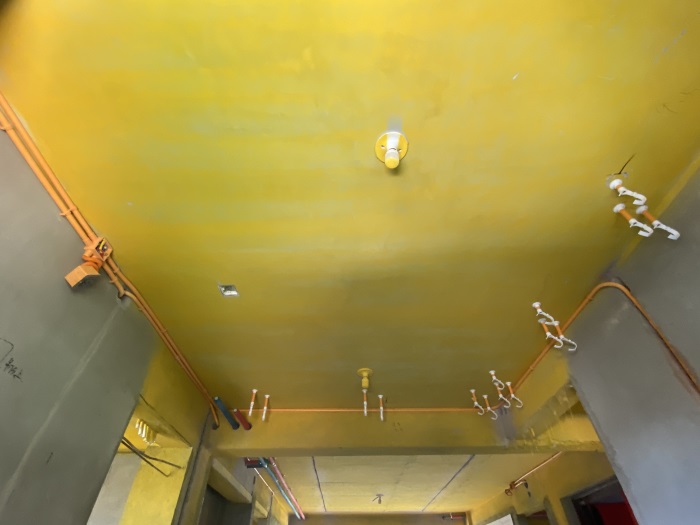

顶部线管交接处用暗盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

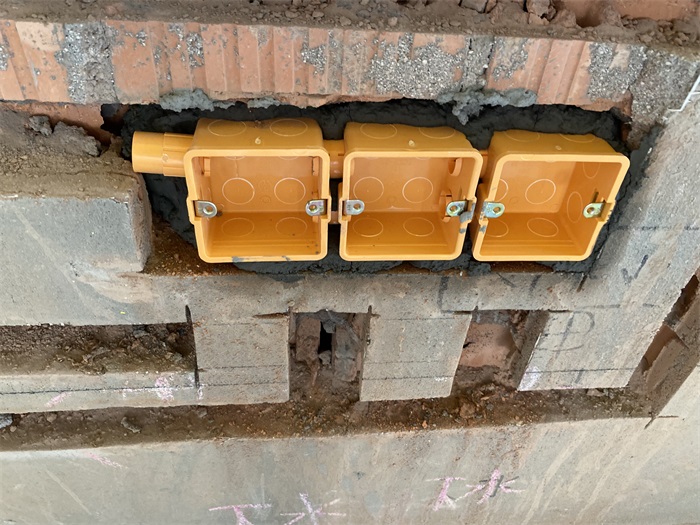

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

发表于 2022-7-20 09:12:29

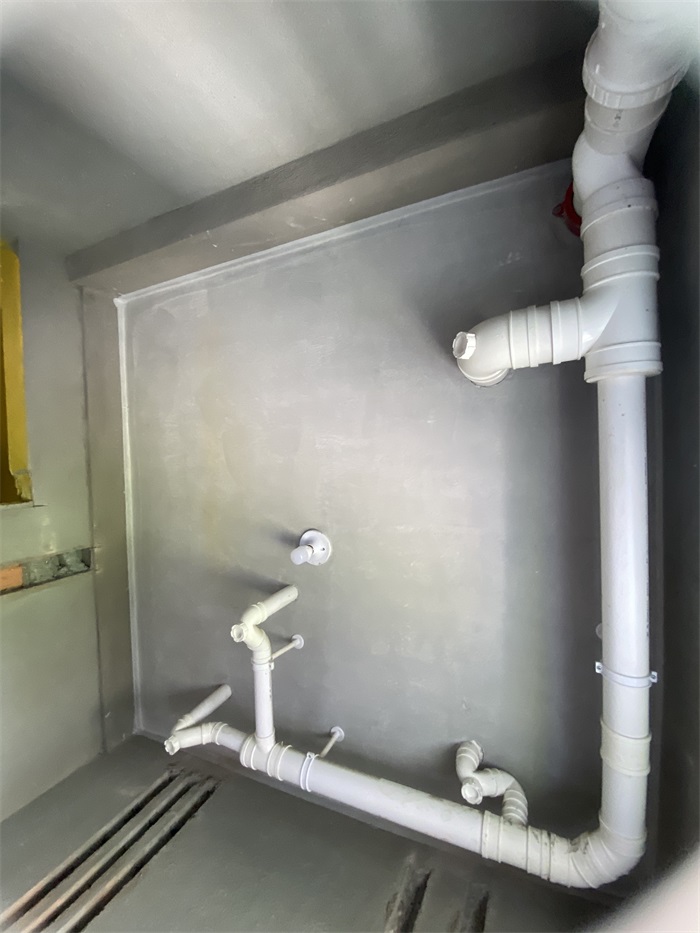

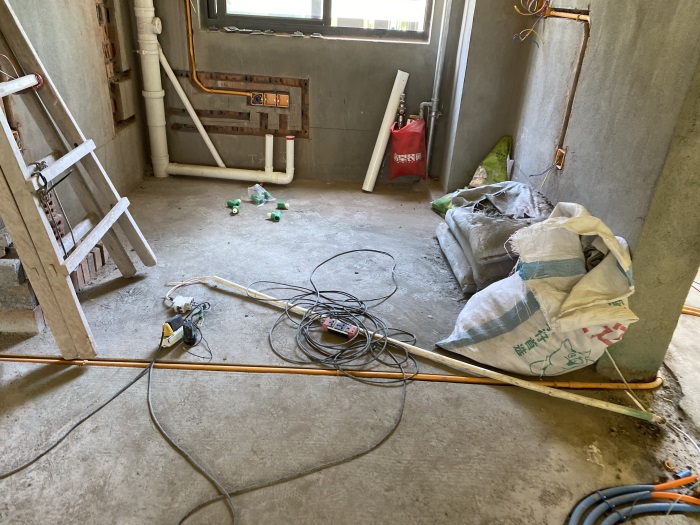

厨房下水管道，用75 的管子，防止堵塞哦！

正在布置水管。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

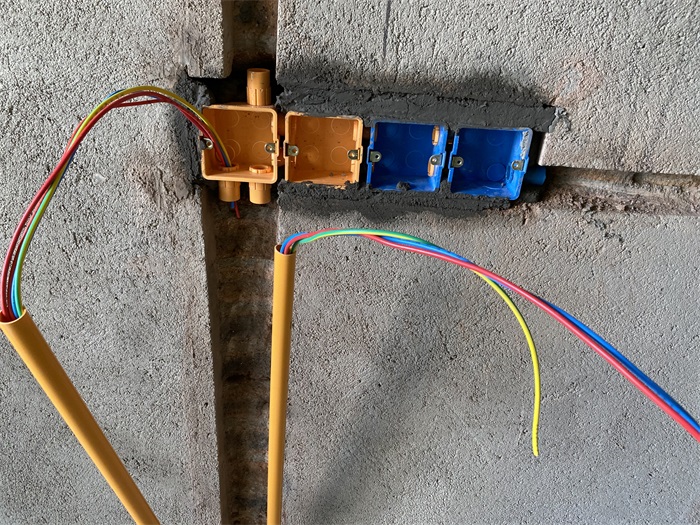

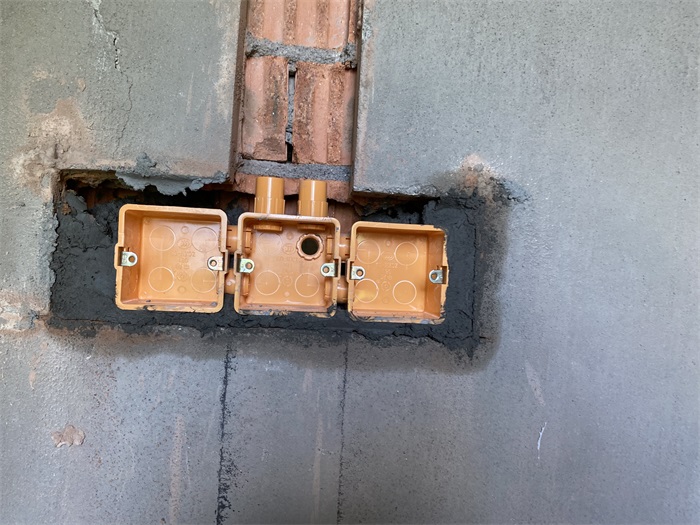

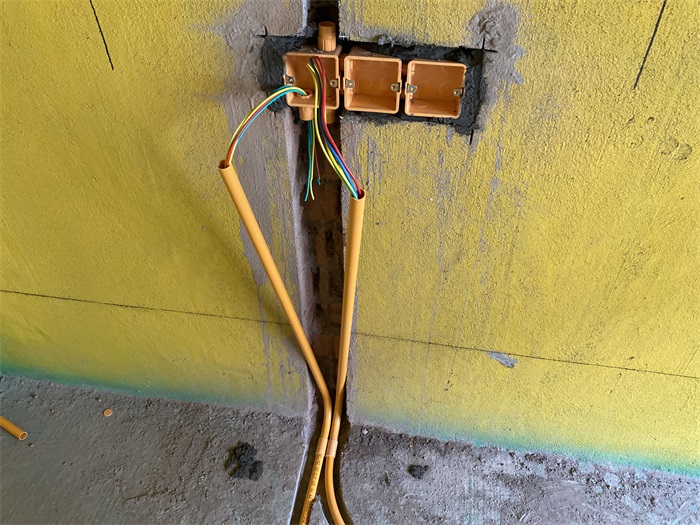

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护，电线卷好放进暗盒内。

发表于 2022-7-20 09:17:23

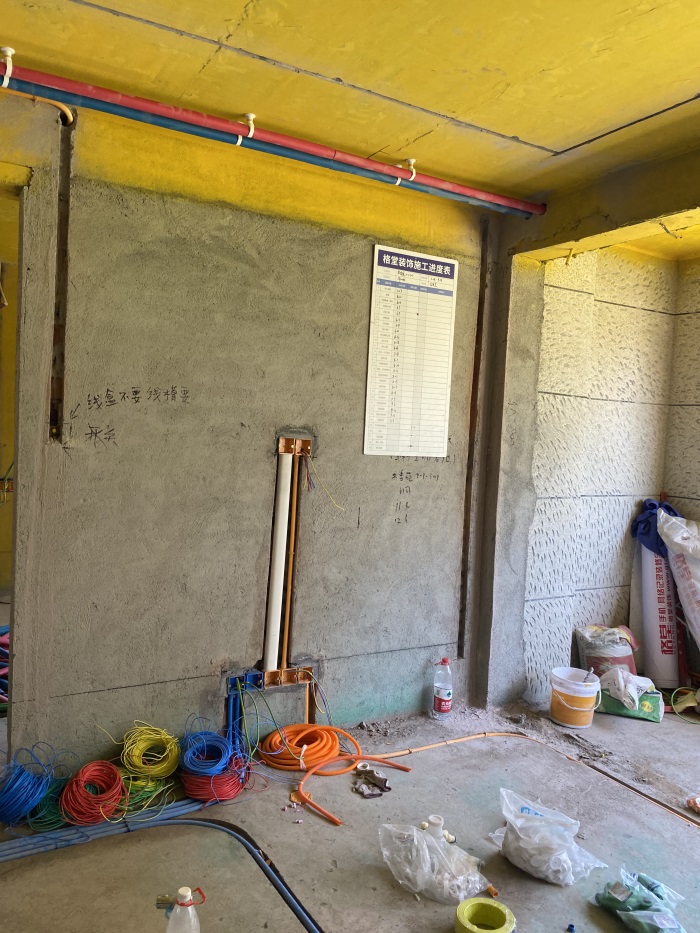

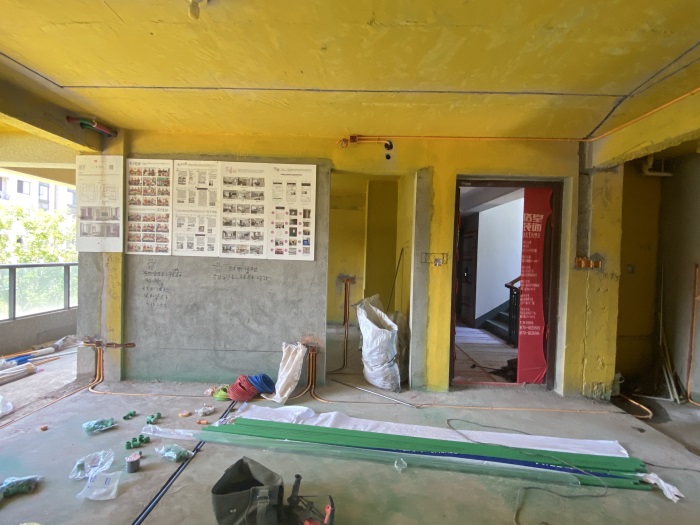

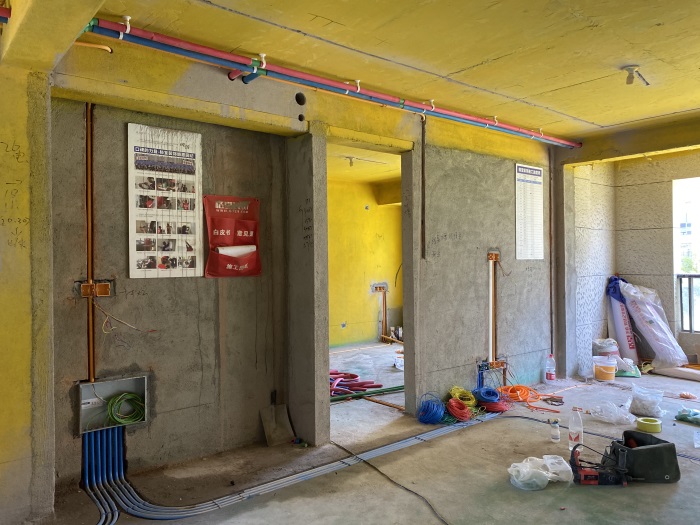

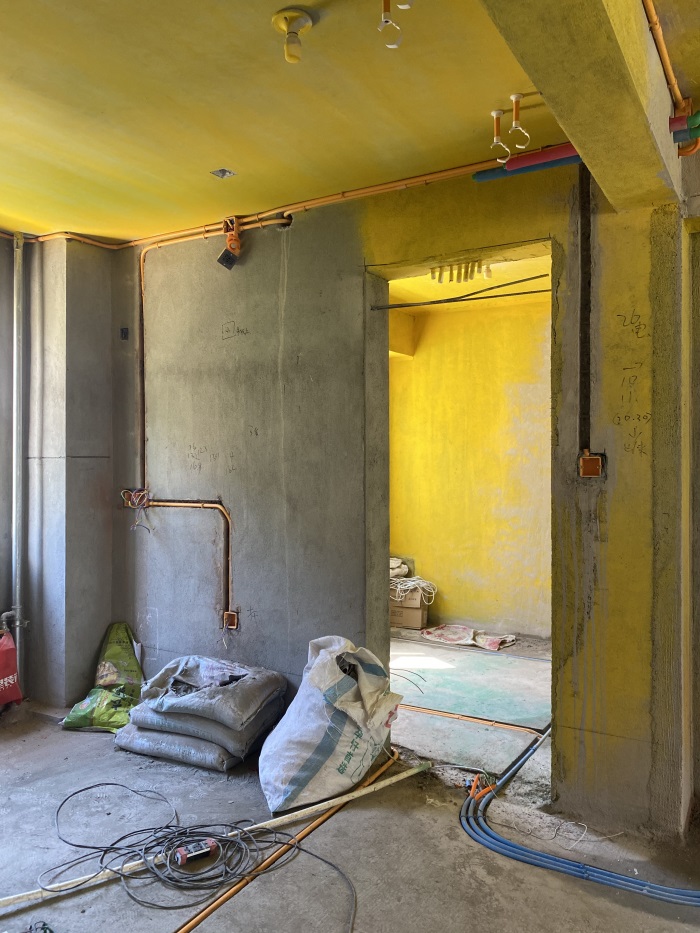

客餐厅墙面线管和水管，布置横平竖直哦！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管，墙面线管强弱电线距离30厘米以上，防止信号干扰！

墙面电视线有专门的管道预埋，避免信号干扰。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

发表于 2022-7-20 09:19:07

本帖最后由格堂飞飞于 2022-7-20 09:21 编辑

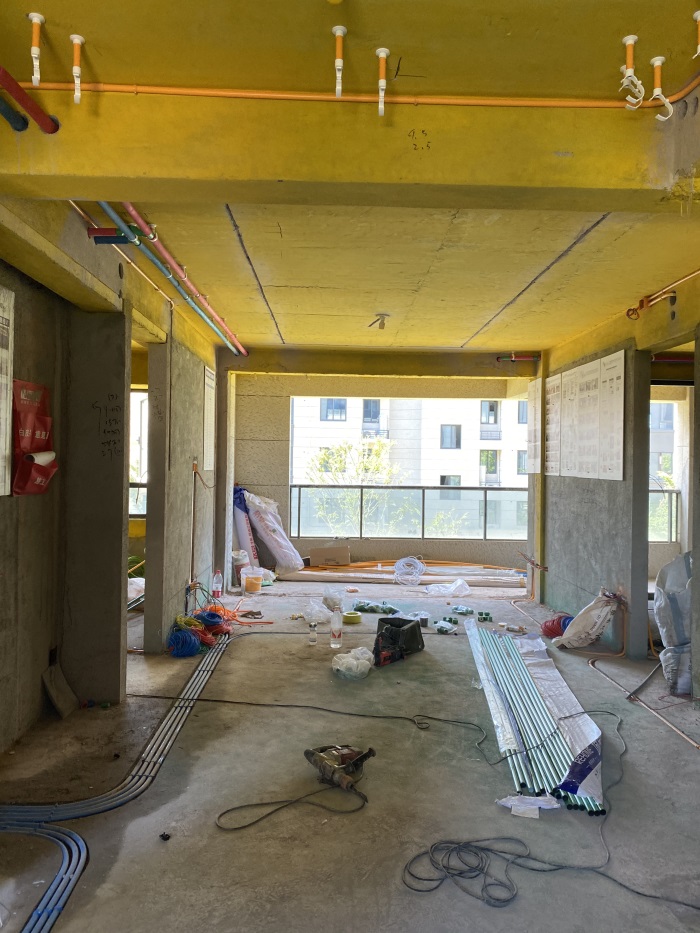

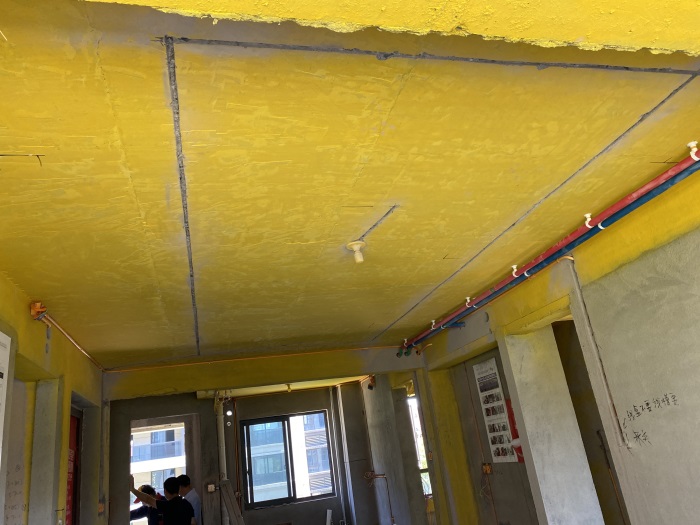

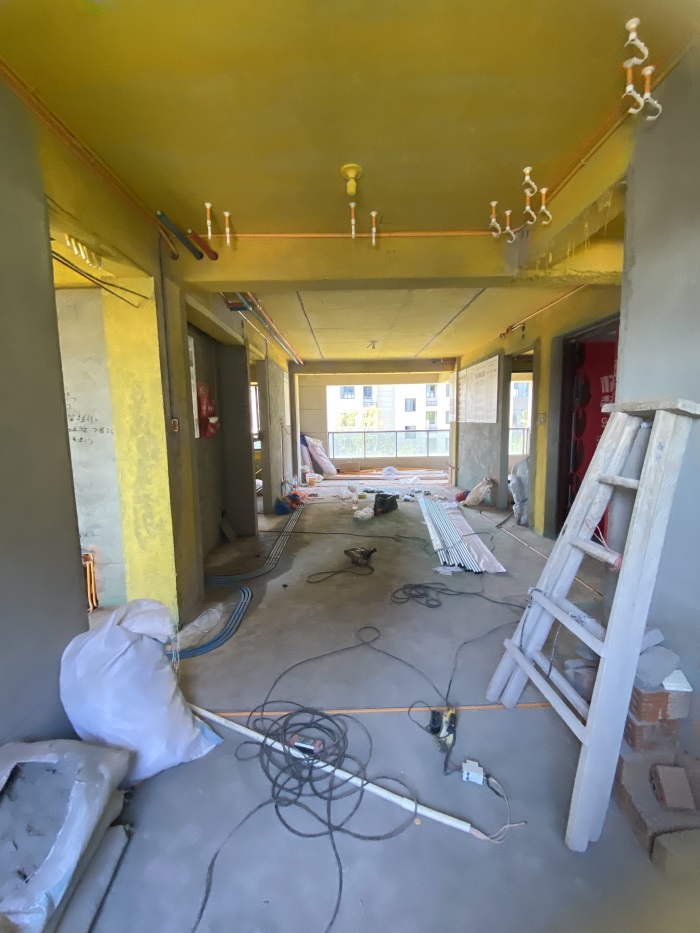

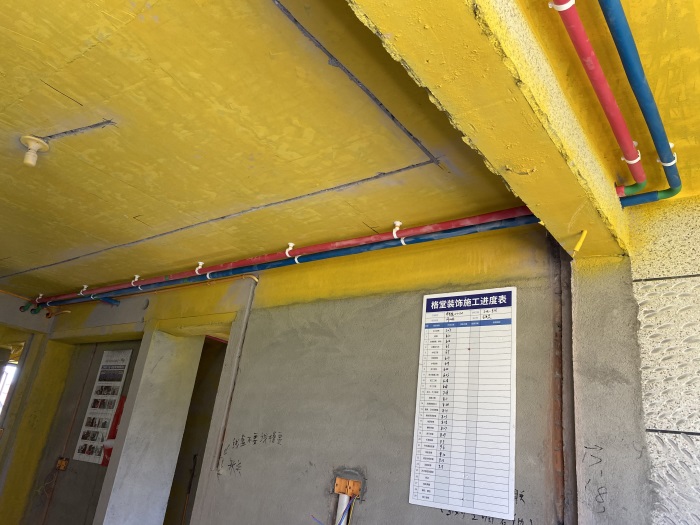

客餐厅，水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

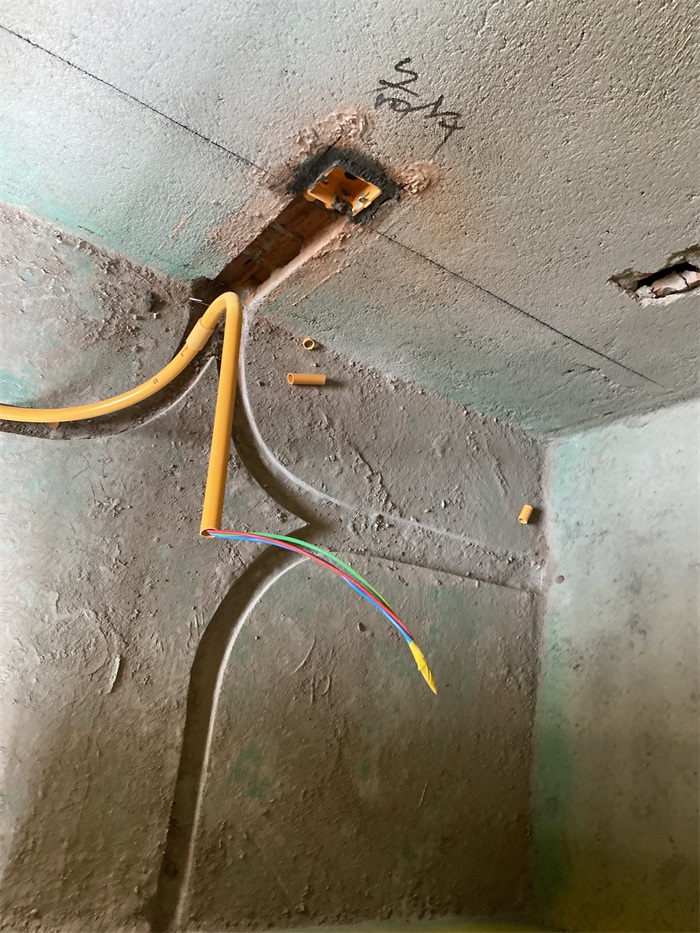

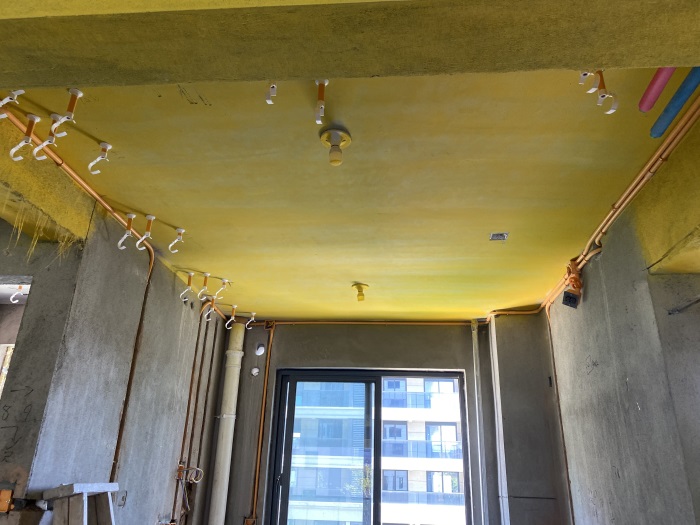

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

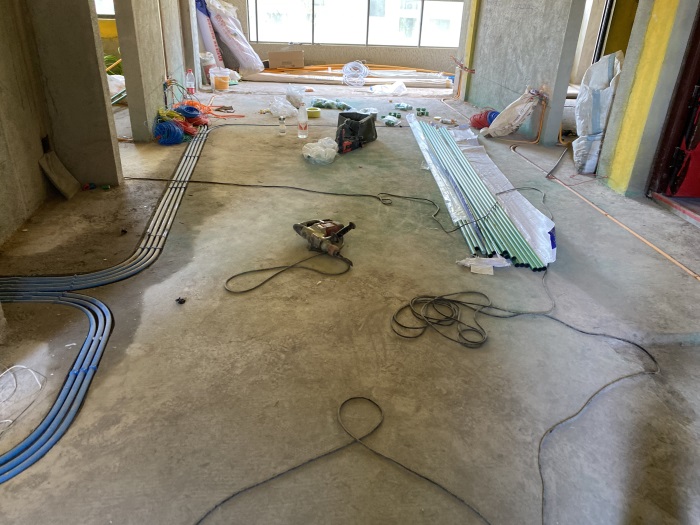

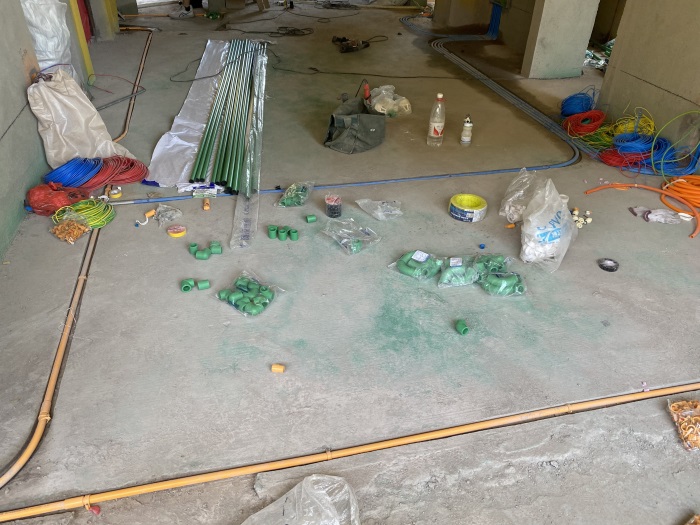

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且地面开线管，布置弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！
