国金旭辉城2-1-4#96㎡现代 ——森林的湖

发表于 2022-6-4 16:00:19

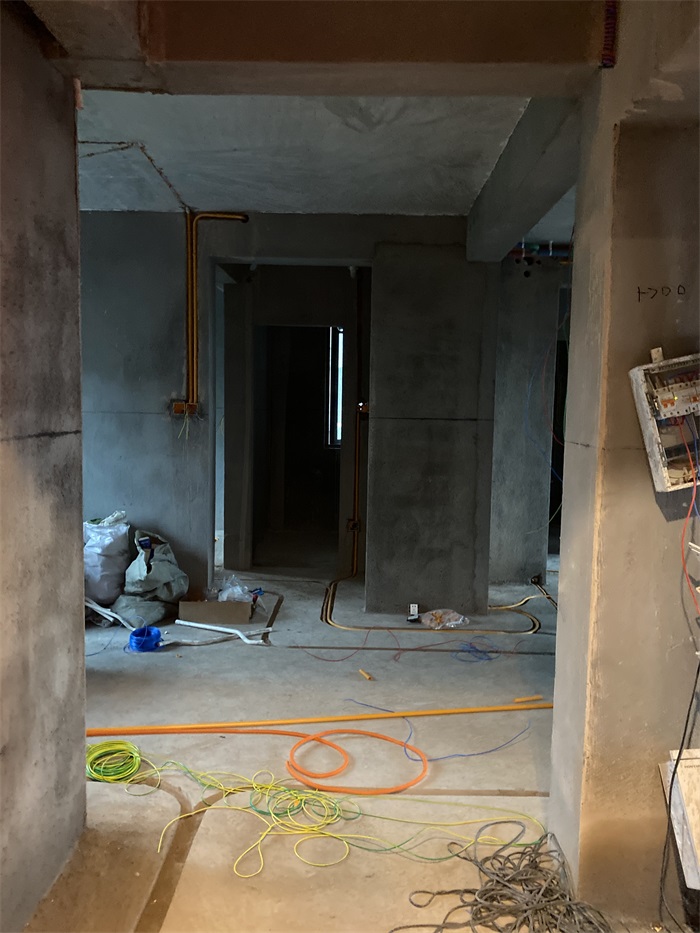

门厅过道

发表于 2022-6-4 16:02:28

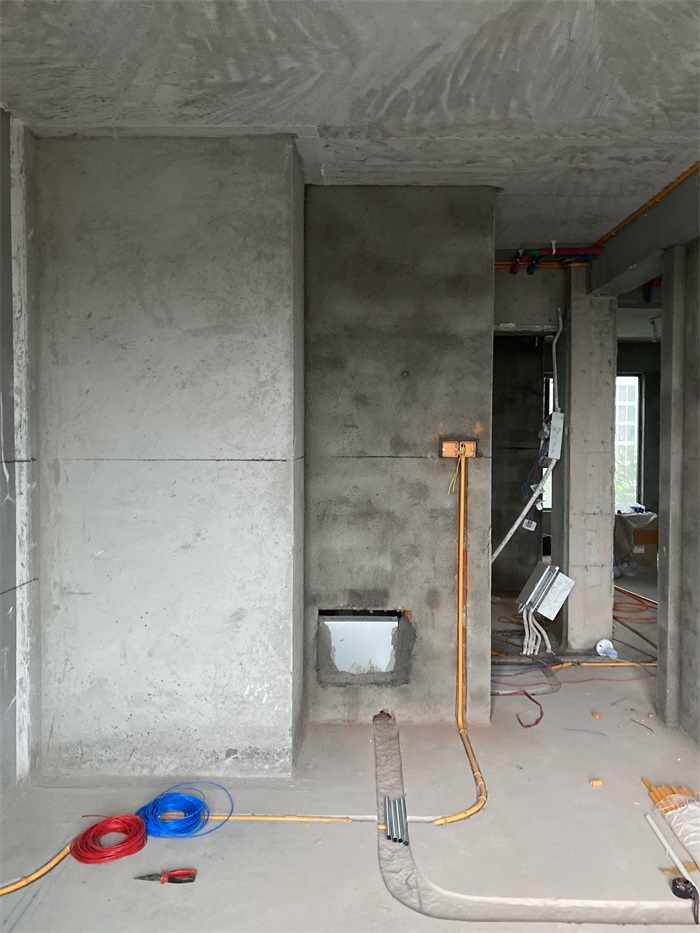

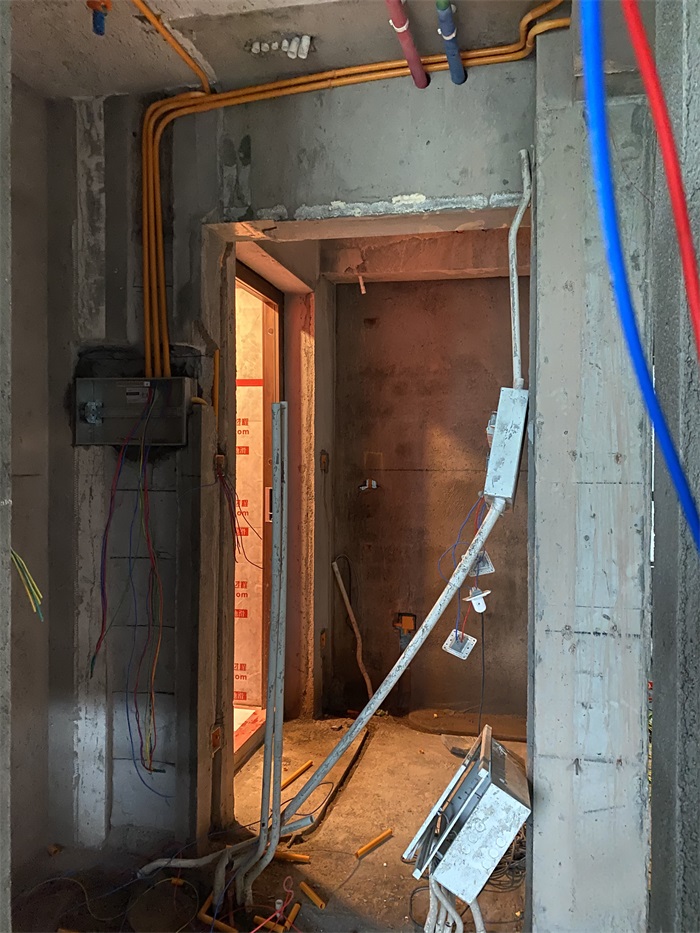

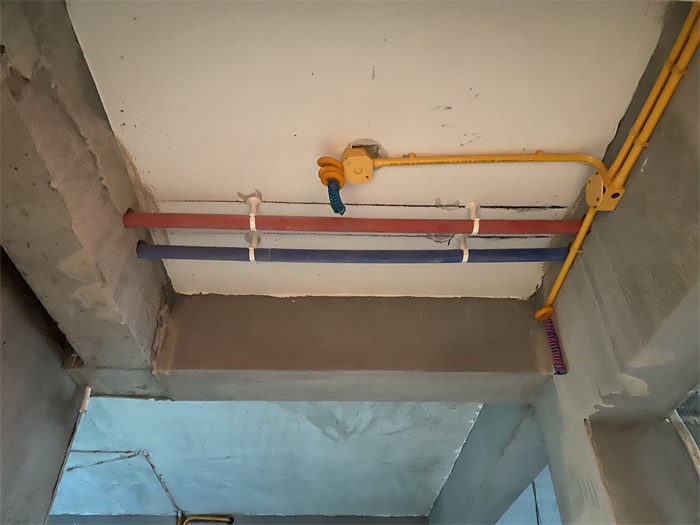

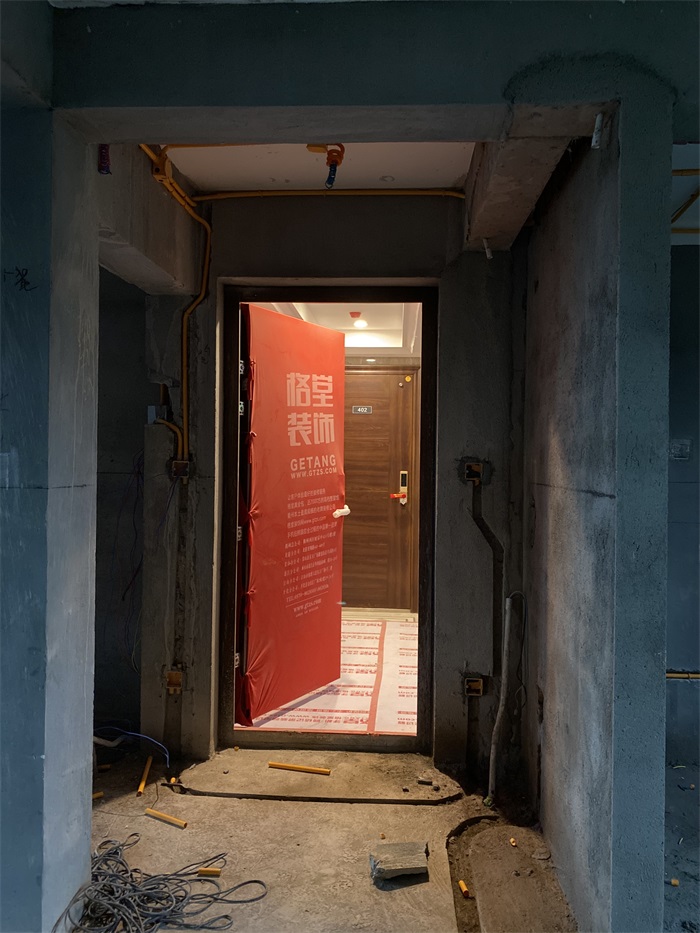

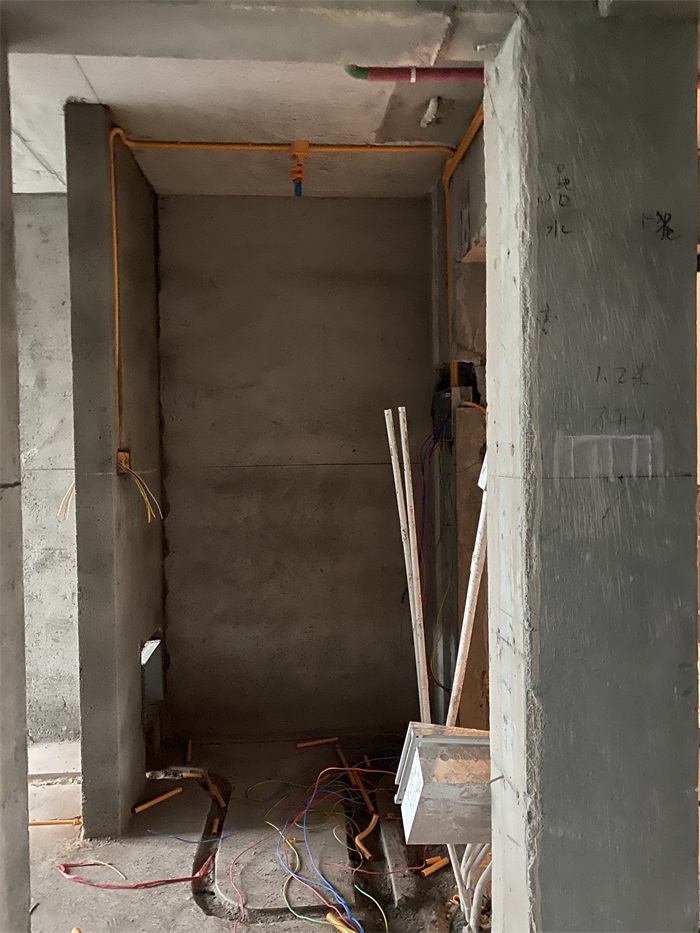

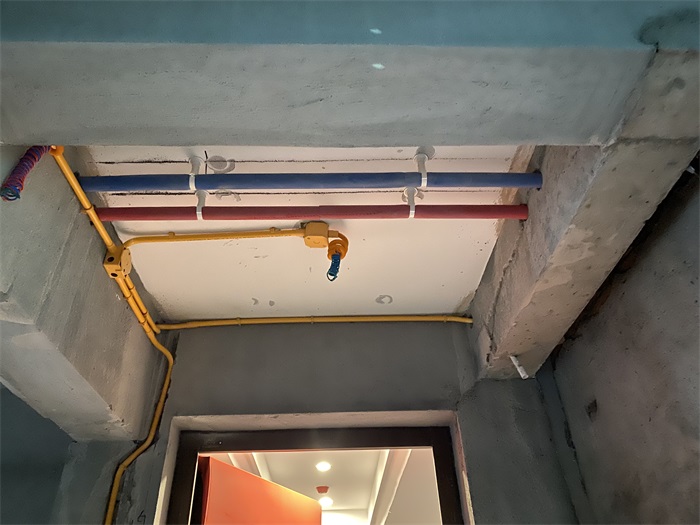

门厅过道：线槽转弯处大弯工艺施工，后期线路更加容易抽换。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

冷热水管布置做到左热右冷，上热下冷。

发表于 2022-6-4 16:09:17

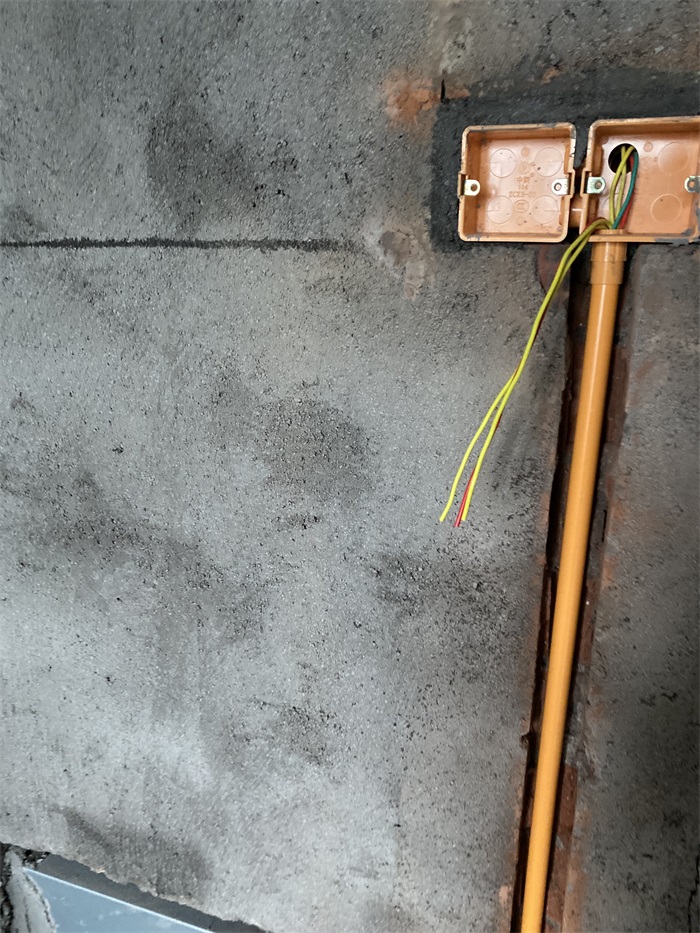

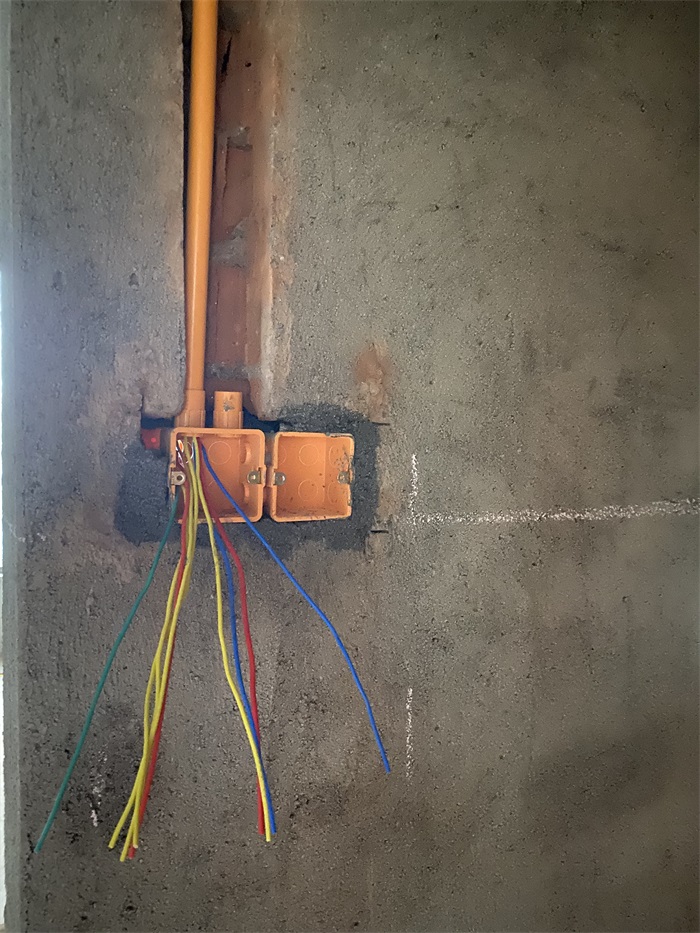

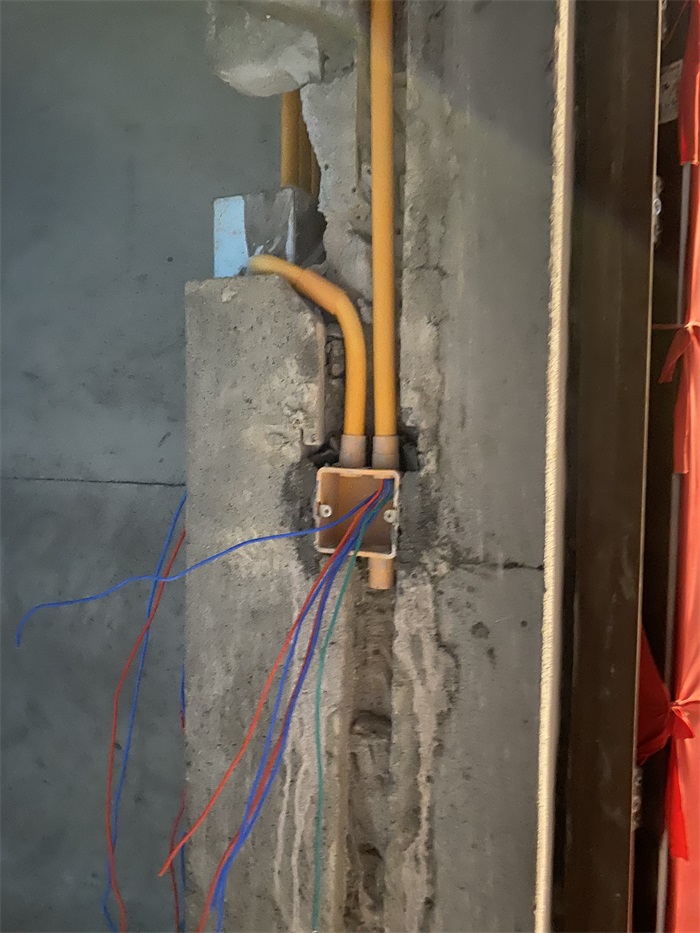

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-6-4 16:14:08

本帖最后由格堂水菊于 2022-6-4 16:31 编辑

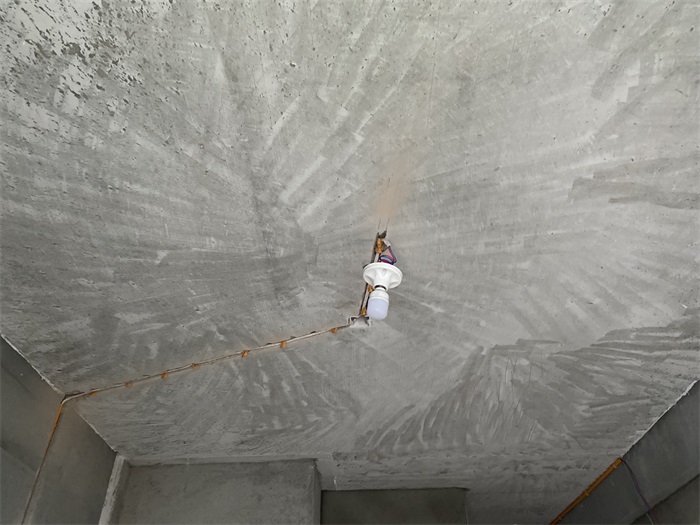

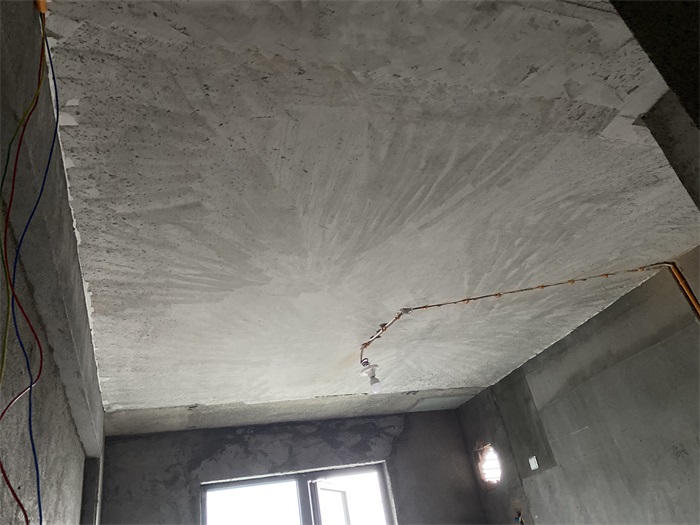

次卧：水电施工中。

发表于 2022-6-4 16:17:37

本帖最后由格堂水菊于 2022-6-4 16:30 编辑

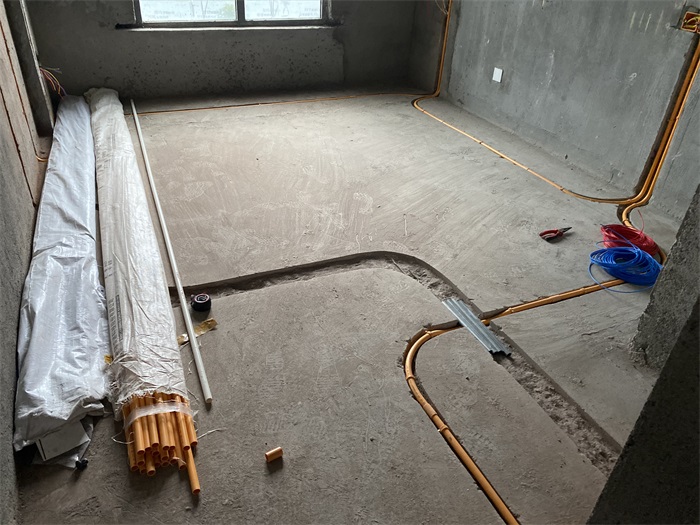

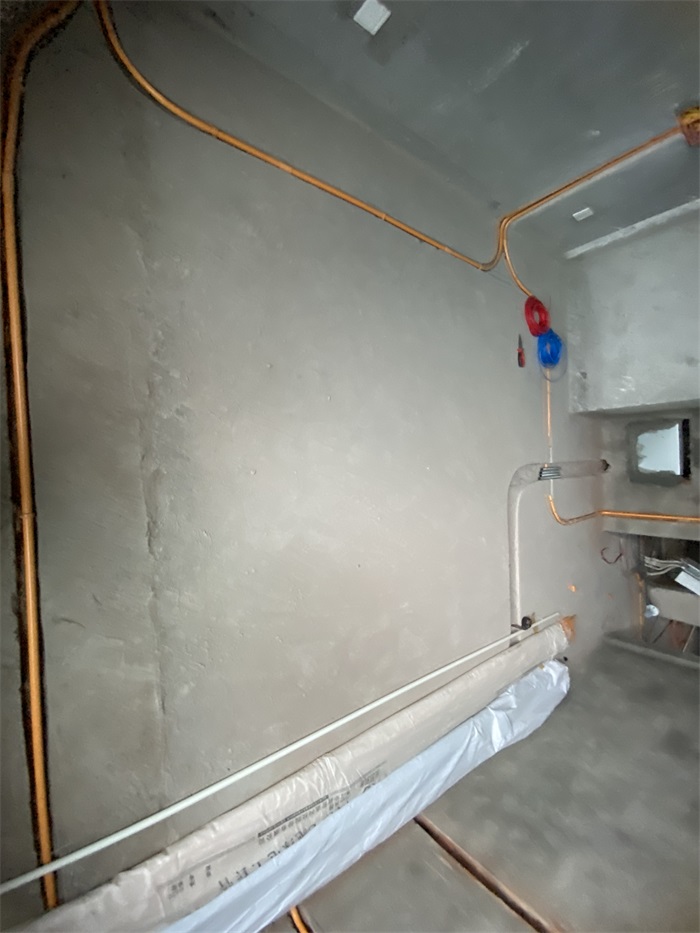

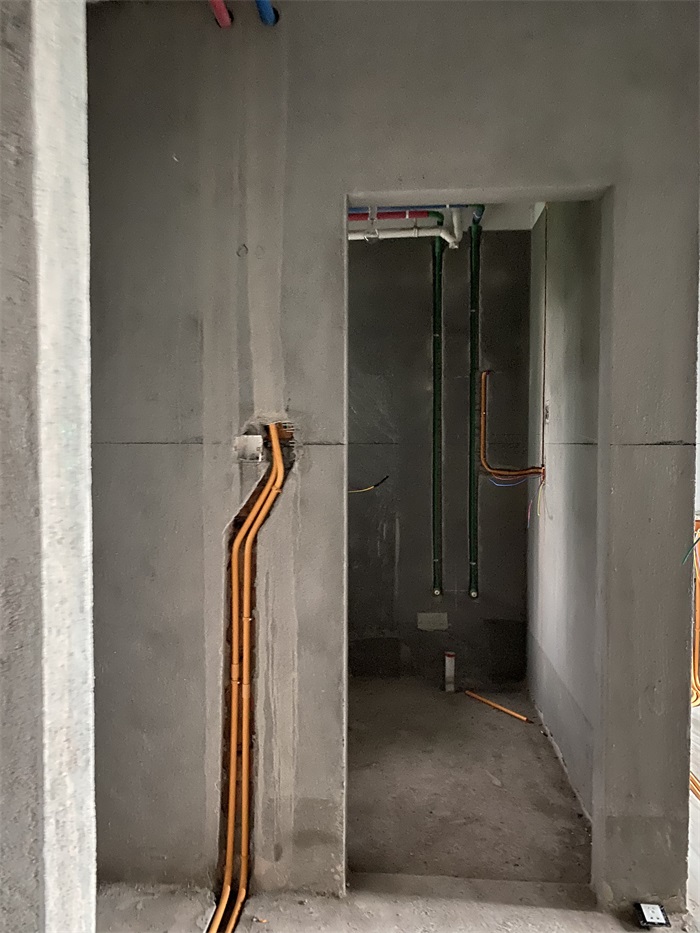

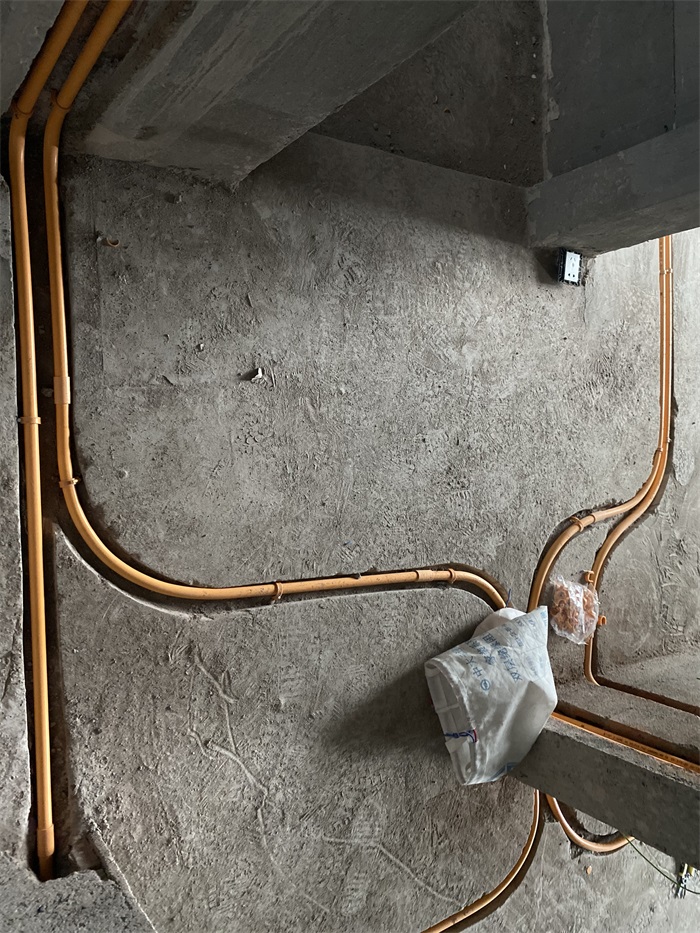

次卧：线槽转弯处大弯工艺施工，后期线路更加容易抽换。

墙角禁止走管，距墙30公分以上。

无吊顶的墙面布线穿管处应用黄蜡管，强弱电线距离30厘米以上，同一线盒不得有强弱电。

发表于 2022-6-4 16:20:39

本帖最后由格堂水菊于 2022-6-4 16:22 编辑

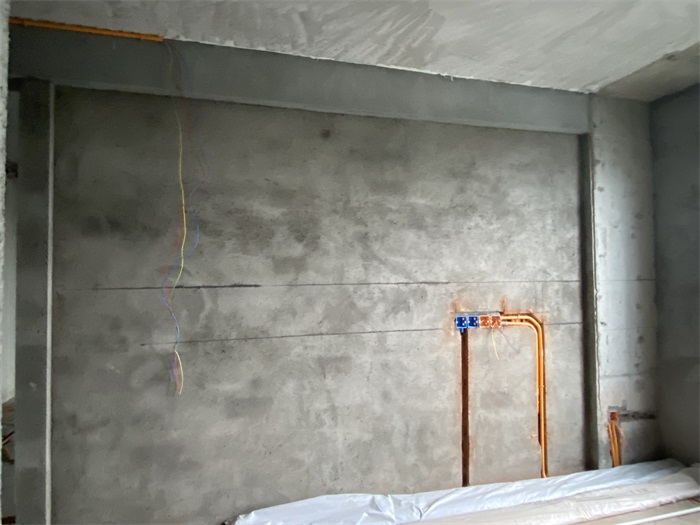

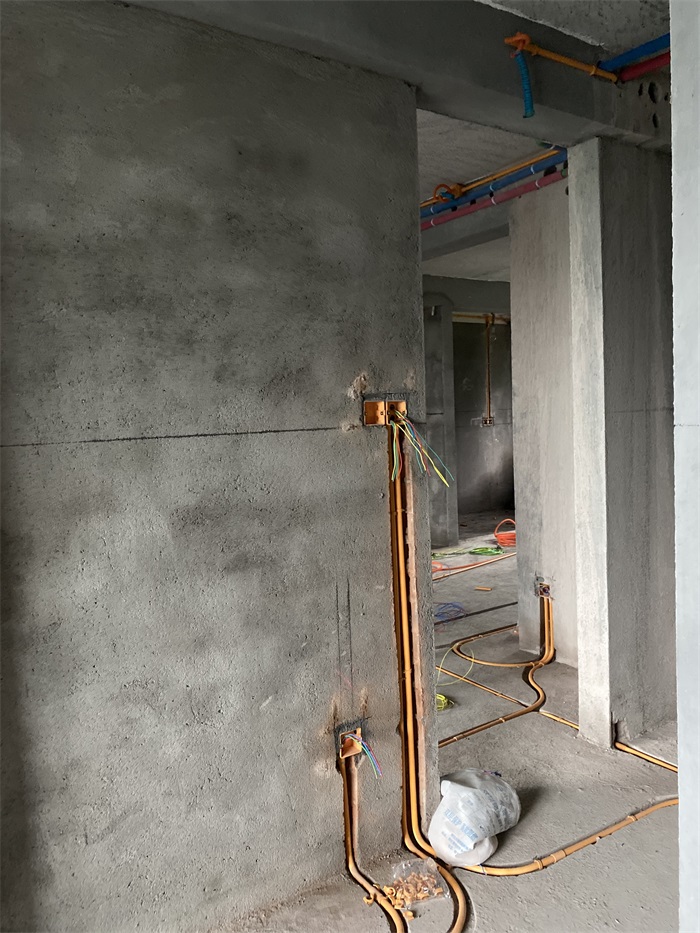

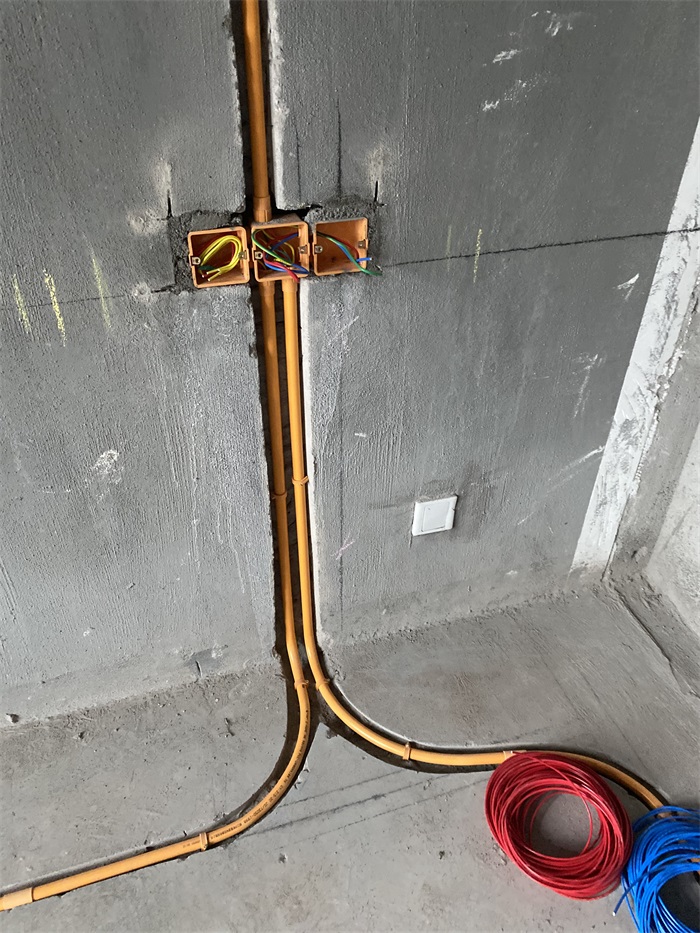

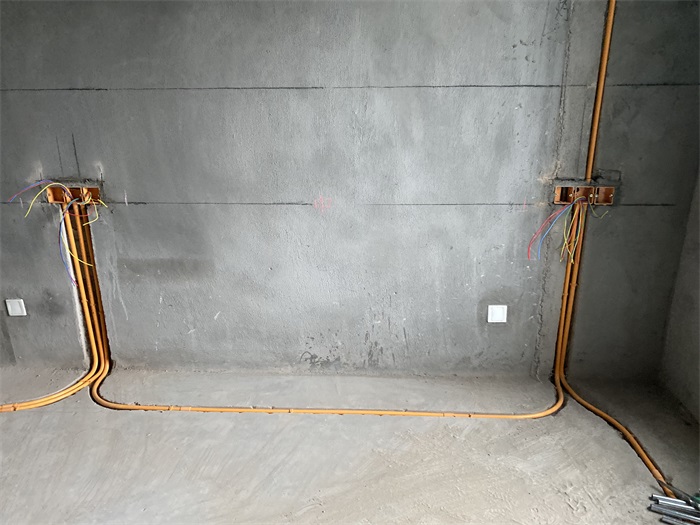

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落.

线盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

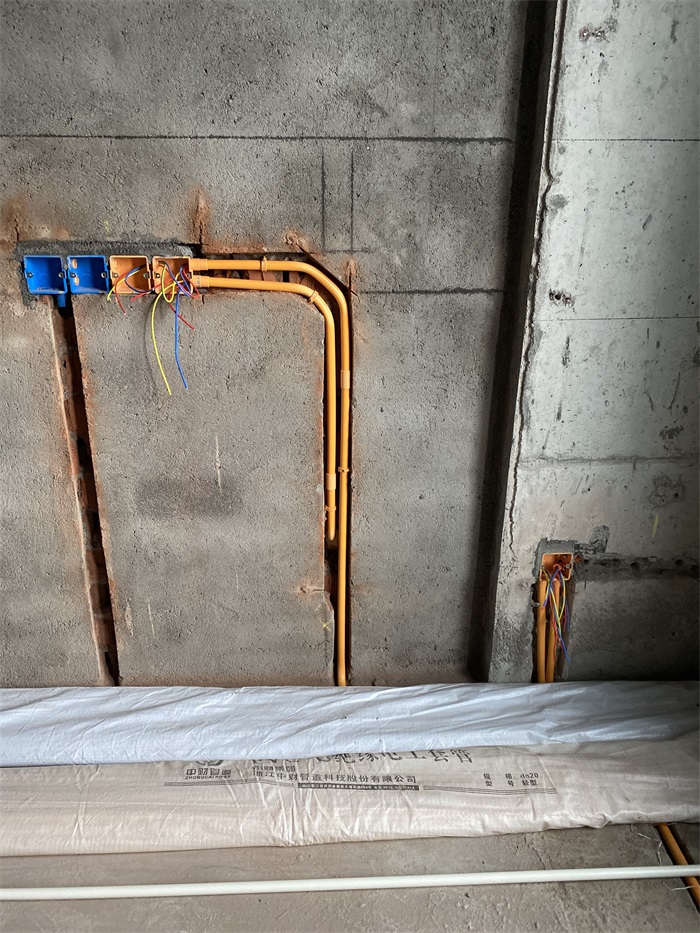

墙面线管并排2根以上每根相隔之间为1厘米以上并且要用线卡固定牢。

发表于 2022-6-4 16:23:58

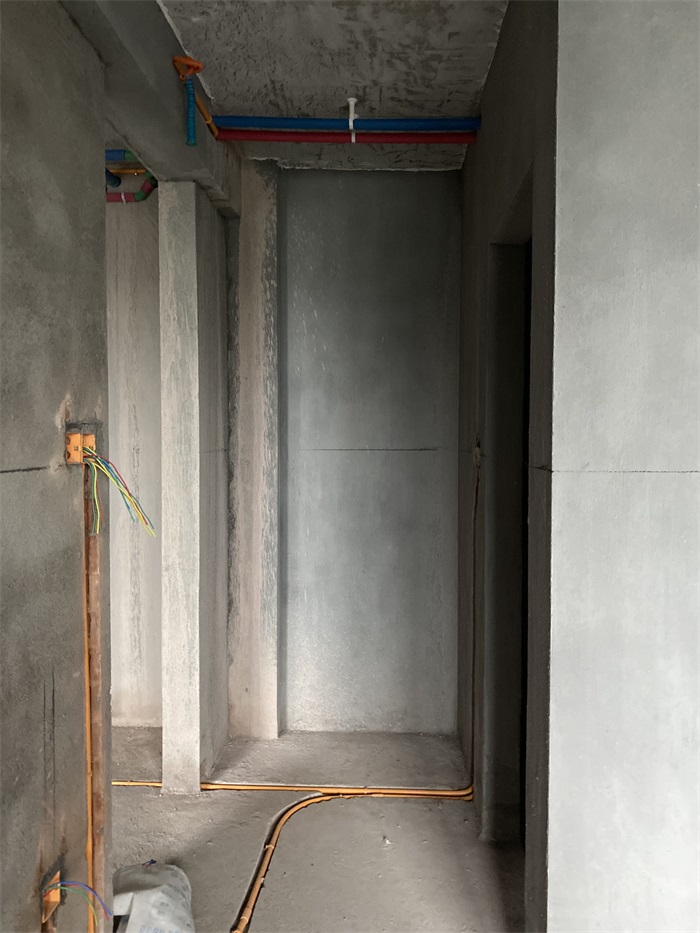

主卧通过：两根线管之间为1厘米以上并且要用线卡固定牢。

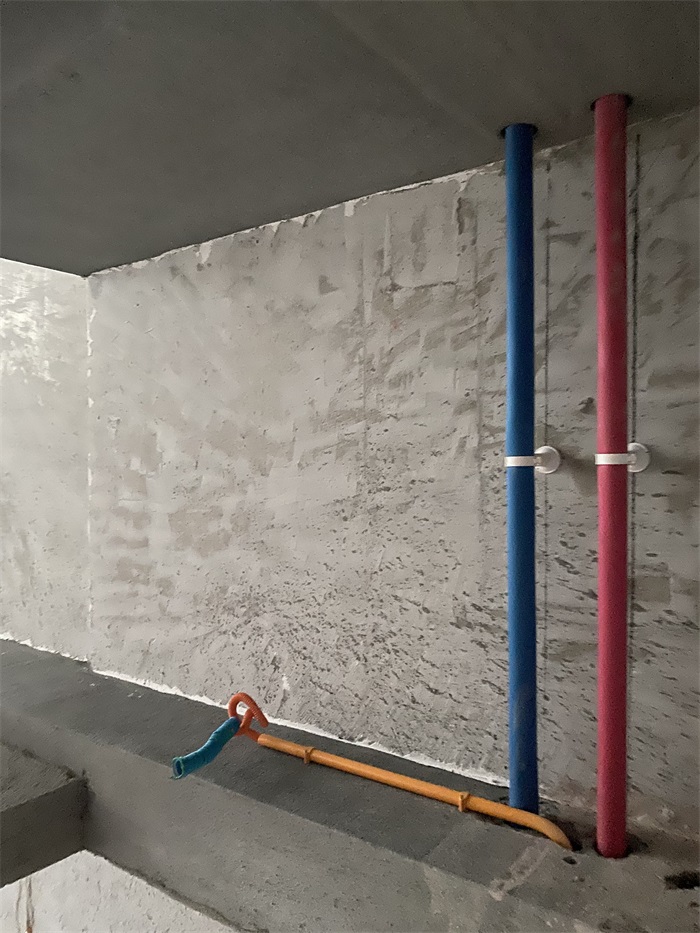

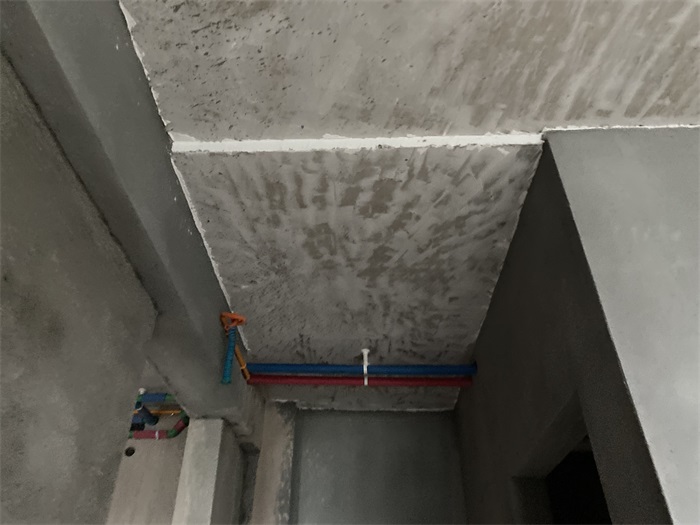

冷热水管布置做到左热右冷，上热下冷。

线盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

发表于 2022-6-4 16:26:02

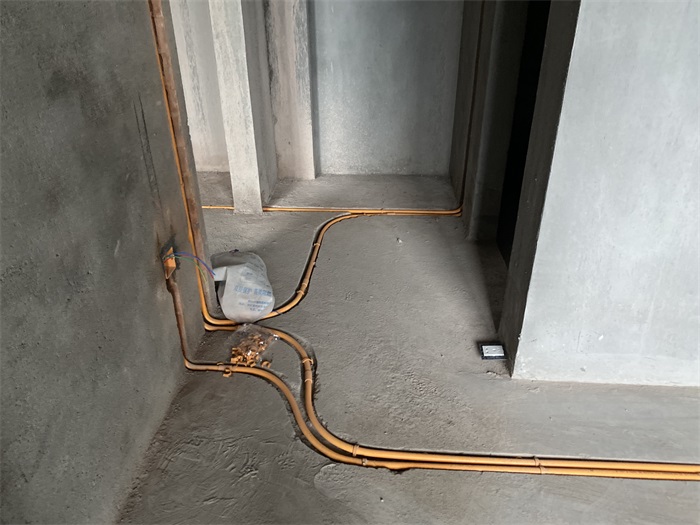

主卧通道：地面线管用线卡错位顺序钉，平整美观哦!

发表于 2022-6-4 16:27:44

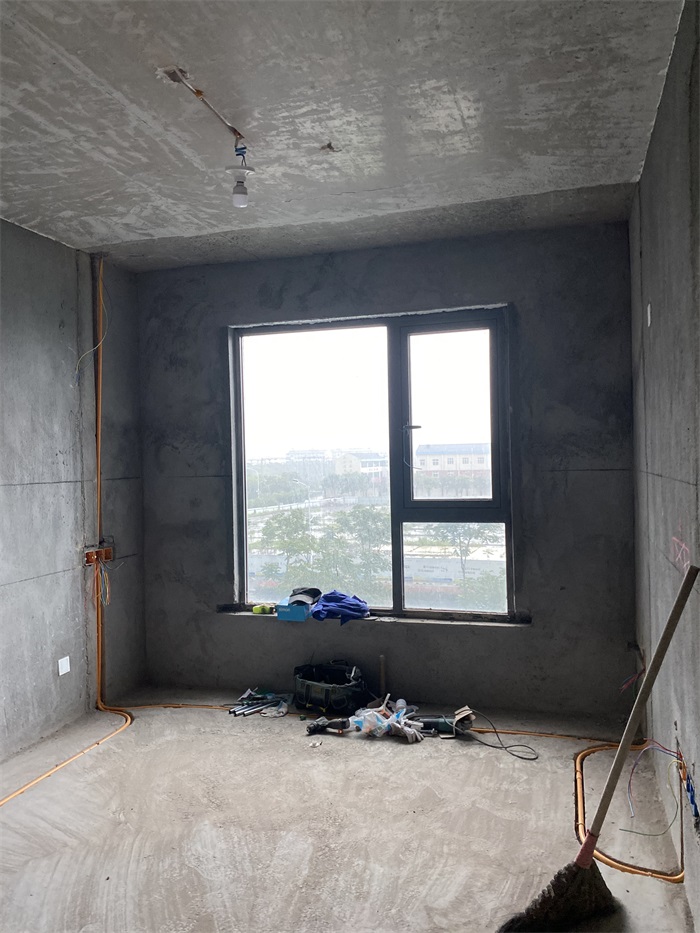

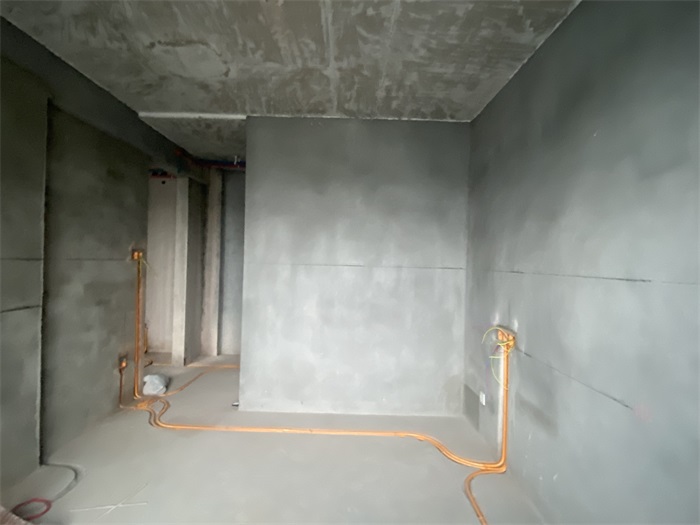

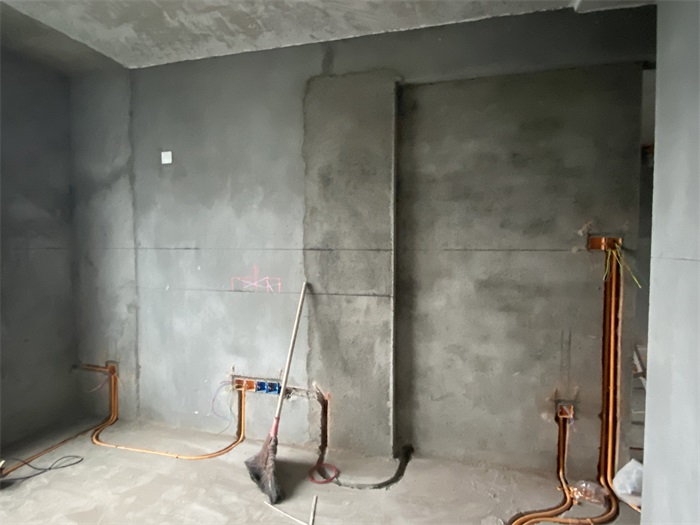

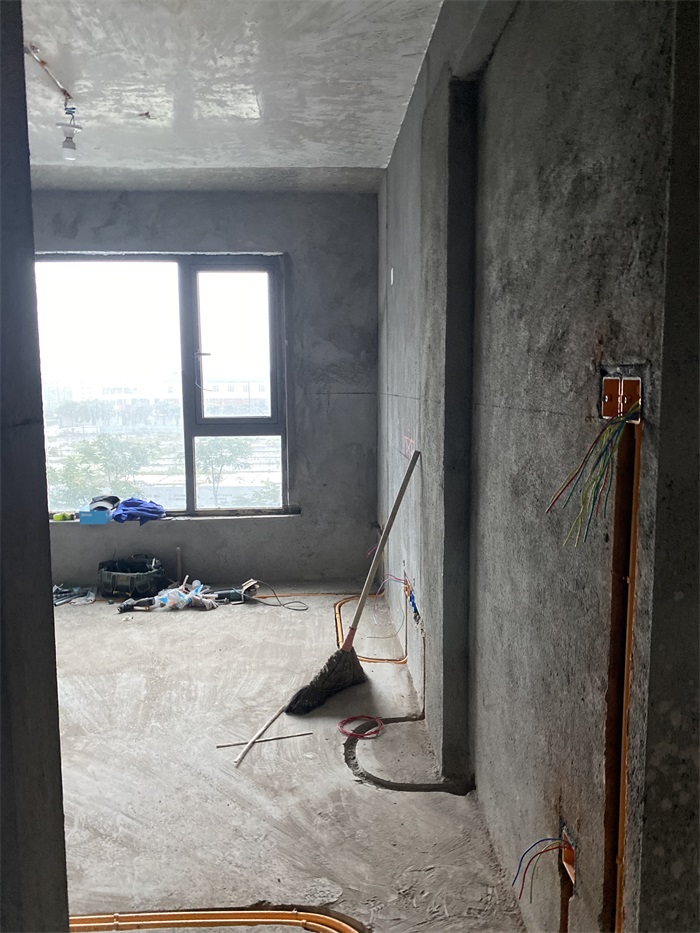

主卧：水电施工中。

暗盒的埋设应整修平整，并列出高低进出，间隔距离应一致，同一类型暗盒在同一房间内水平误差不得超多0.5CM.

发表于 2022-6-4 16:33:17

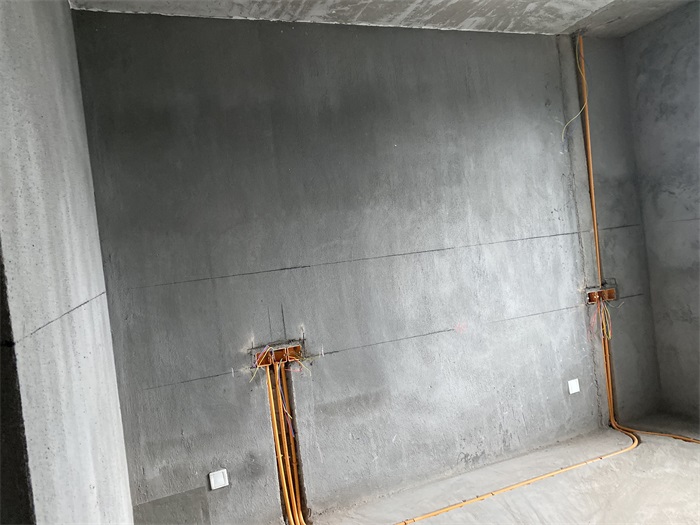

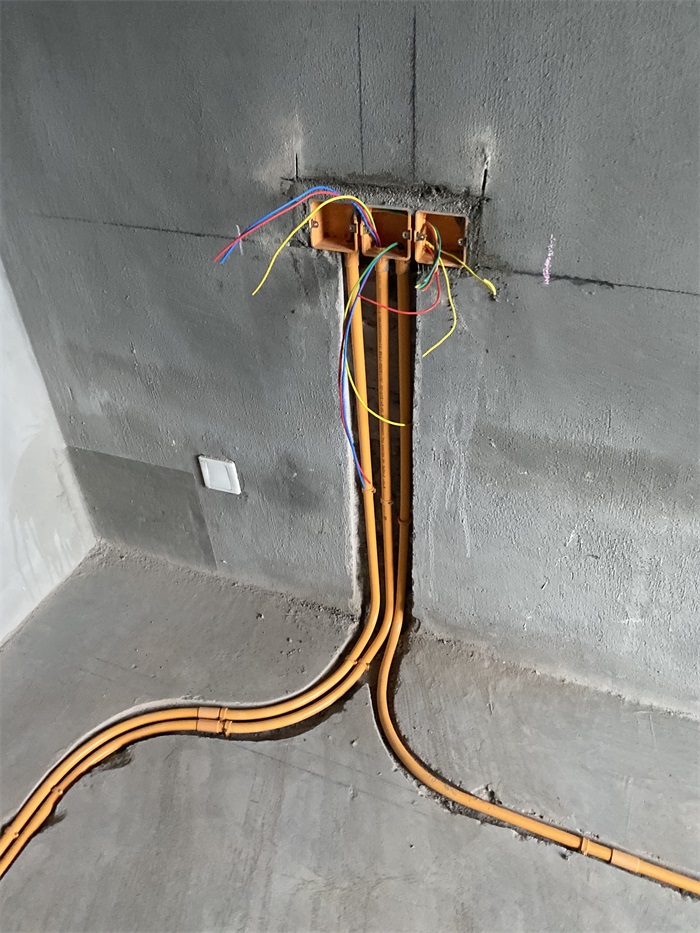

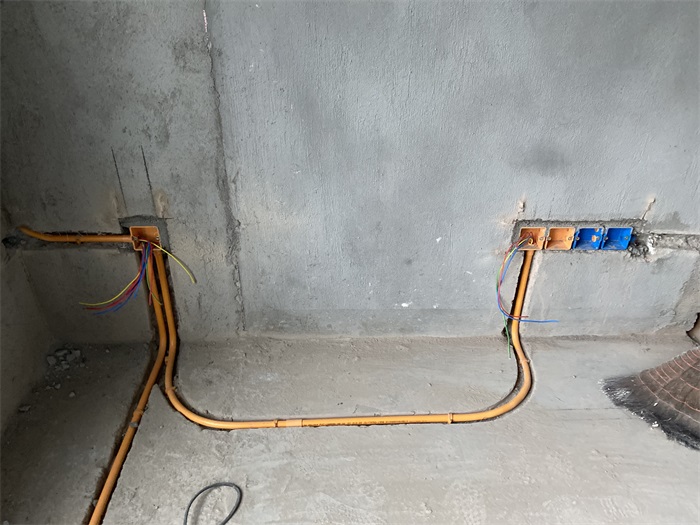

主卧：同一房间内插座，开关水平高低不得大于5毫米，并排在一起的开关，插座必须保持横平竖直，必须要接电线。插座内左零右火，上接地直。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

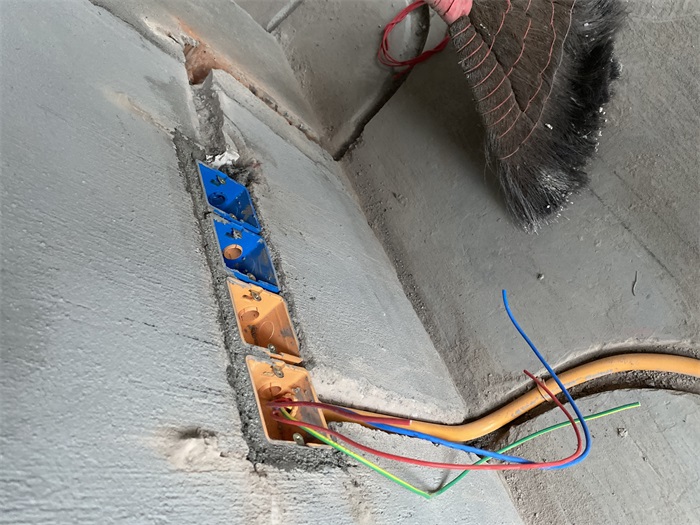

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落.
