姜家山大唐家园二区8-1-23#78㎡现代——寅·夏

发表于 2022-1-19 16:17:13

本帖最后由格堂飞飞于 2022-1-19 16:21 编辑

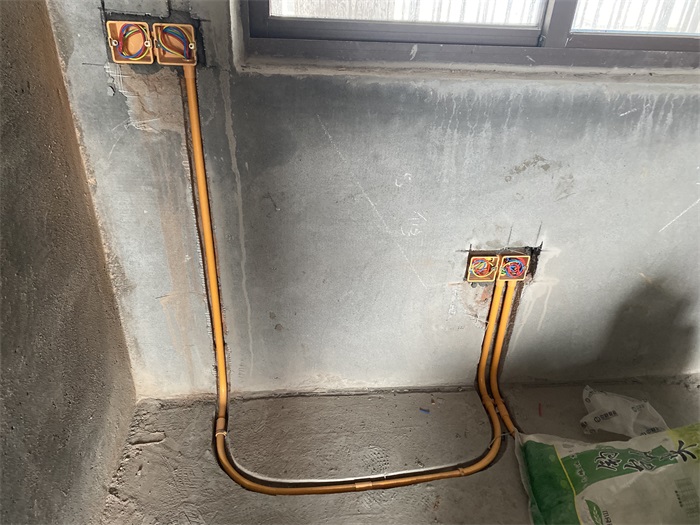

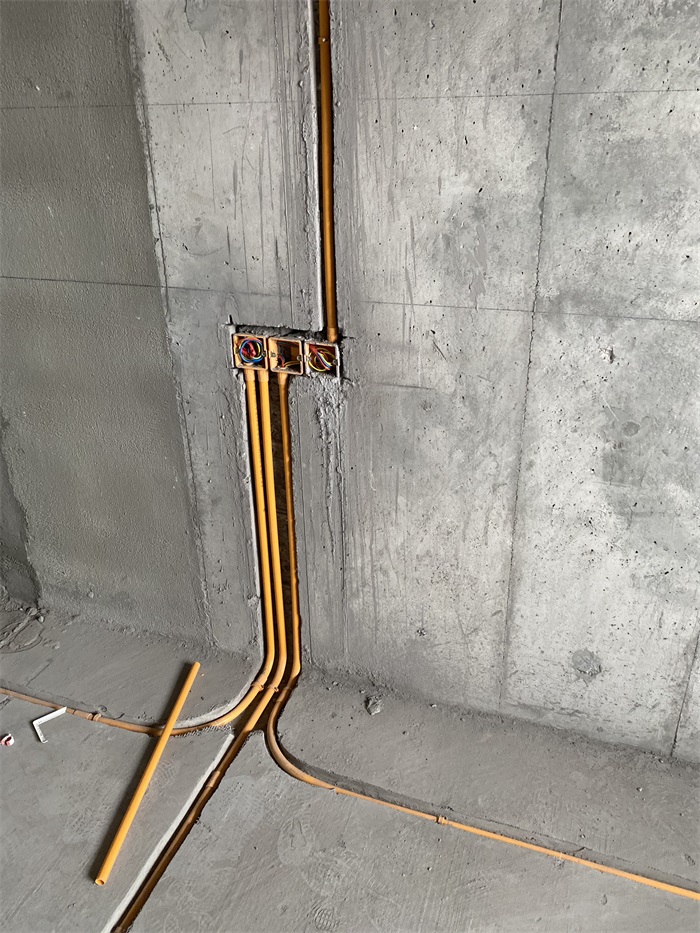

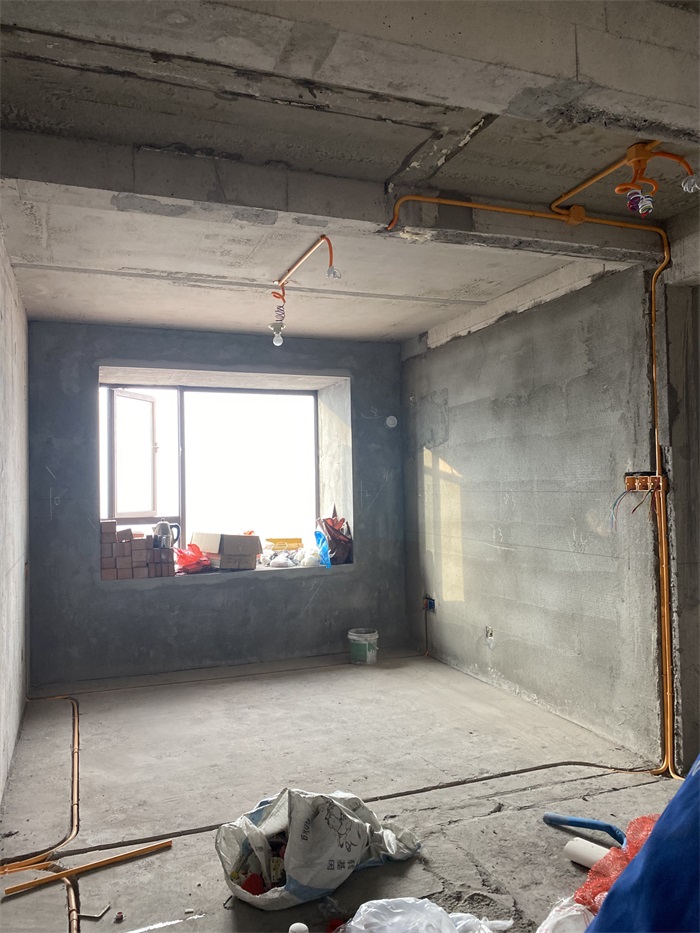

主卧墙面线管布置，横平竖直哦！

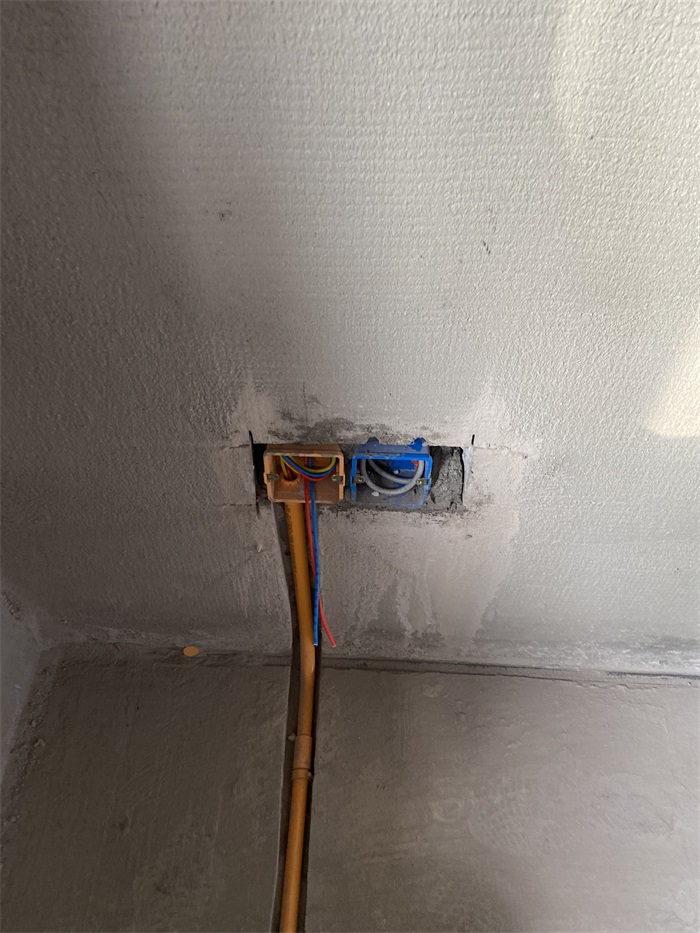

床头墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面开关离地净高1.35米。

发表于 2022-1-19 16:25:29

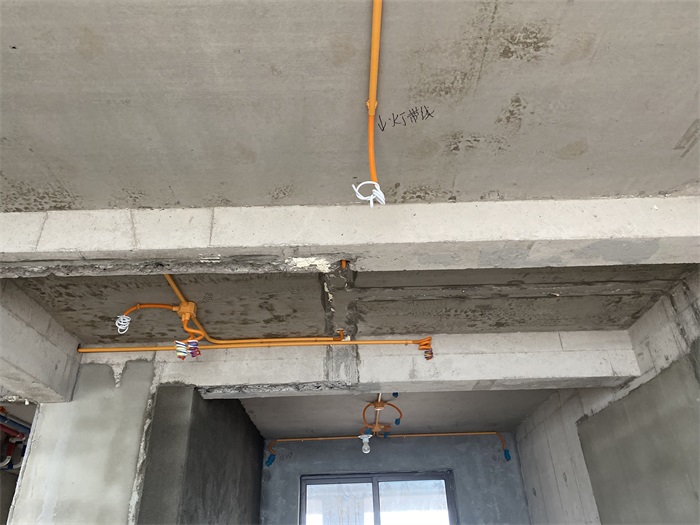

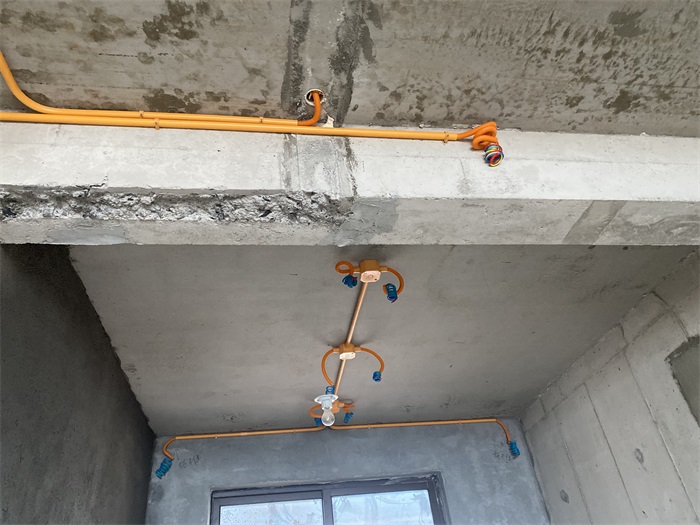

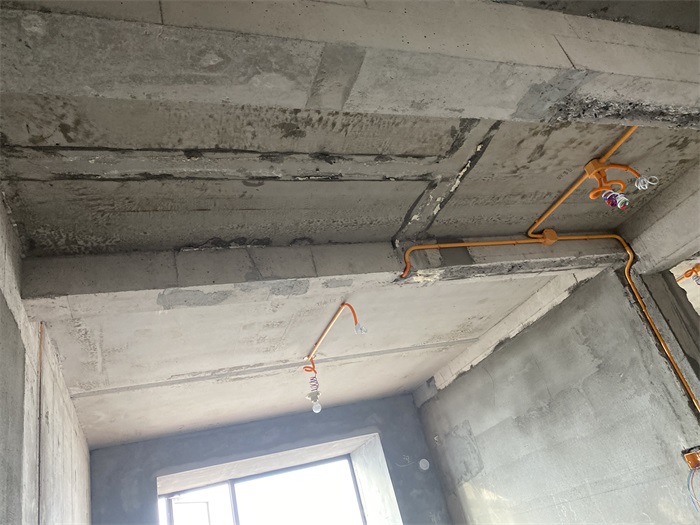

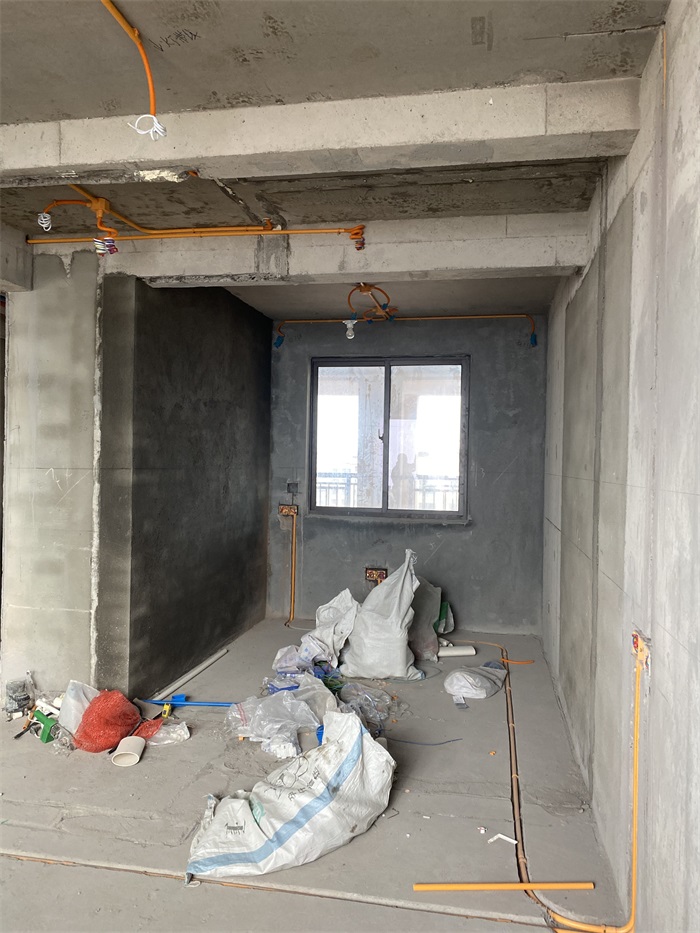

主卧顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

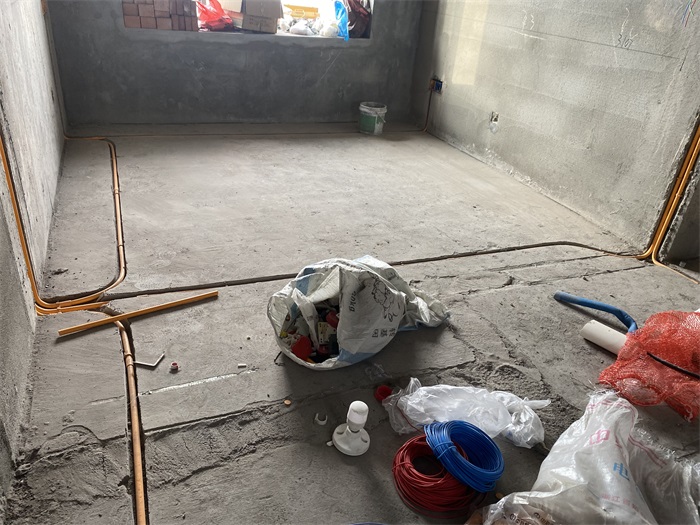

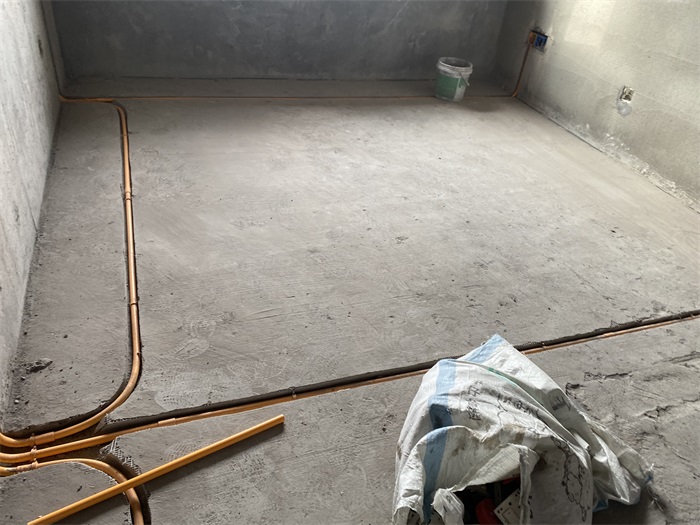

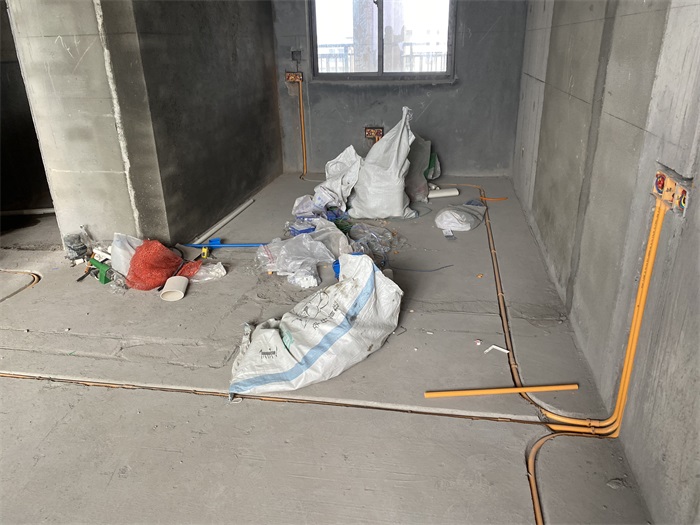

地面线管布置平整，开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-1-19 16:27:20

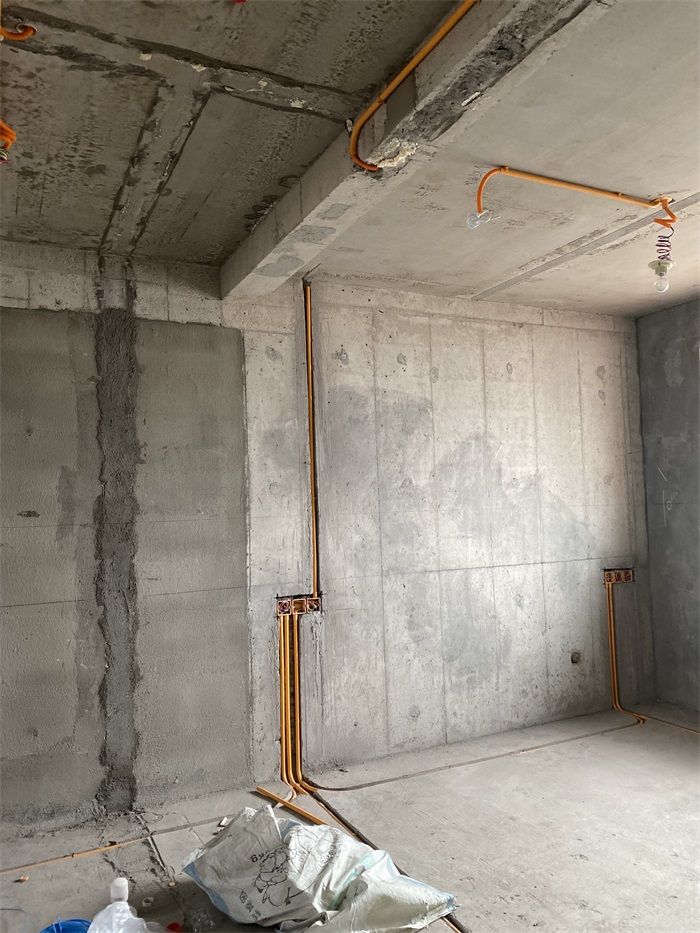

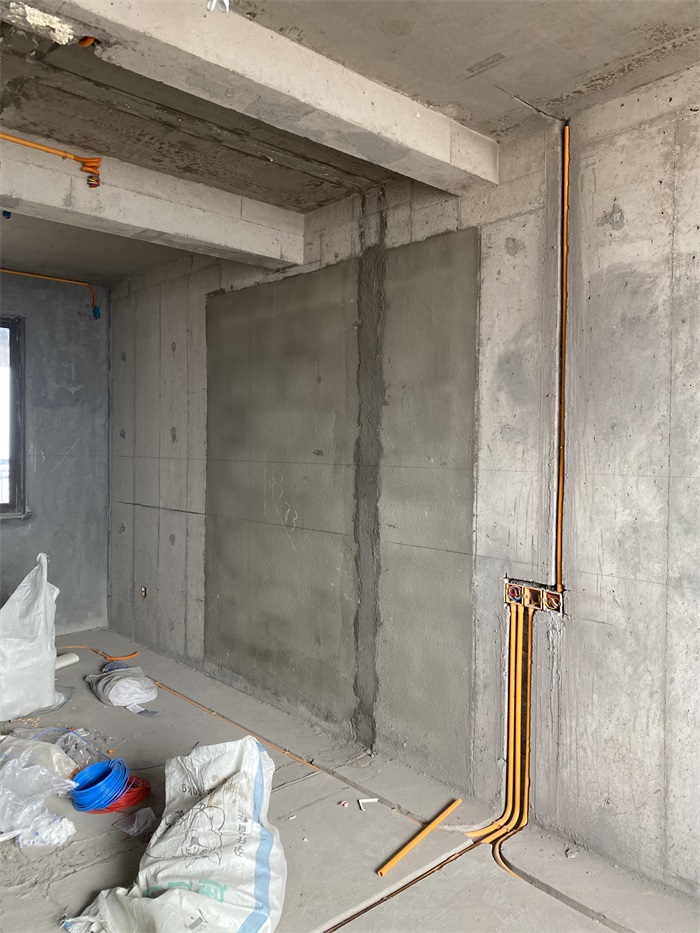

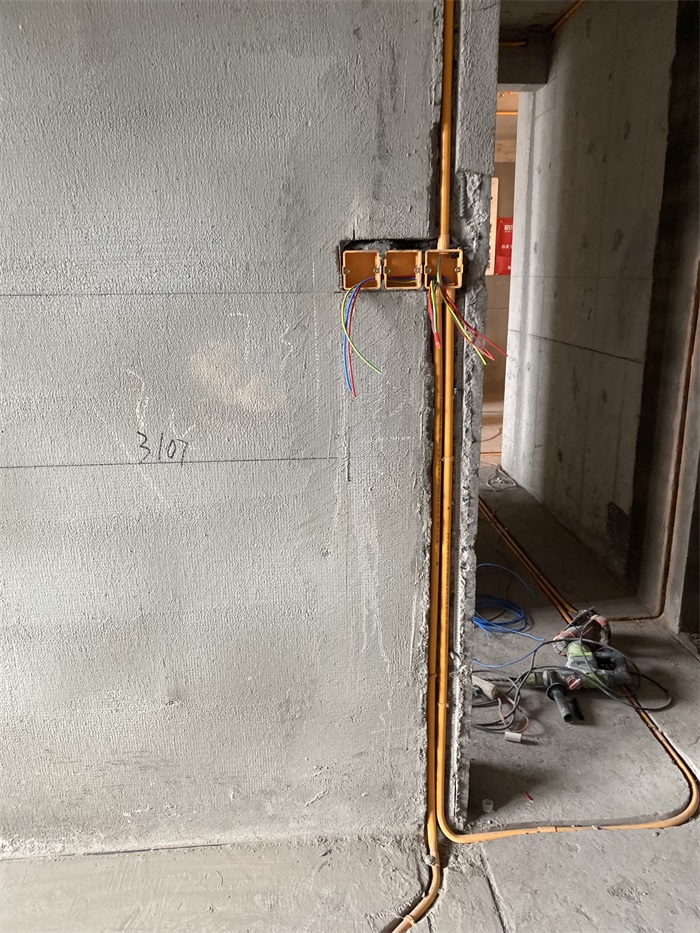

主卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-1-19 16:28:04

衣帽间

发表于 2022-1-19 16:28:53

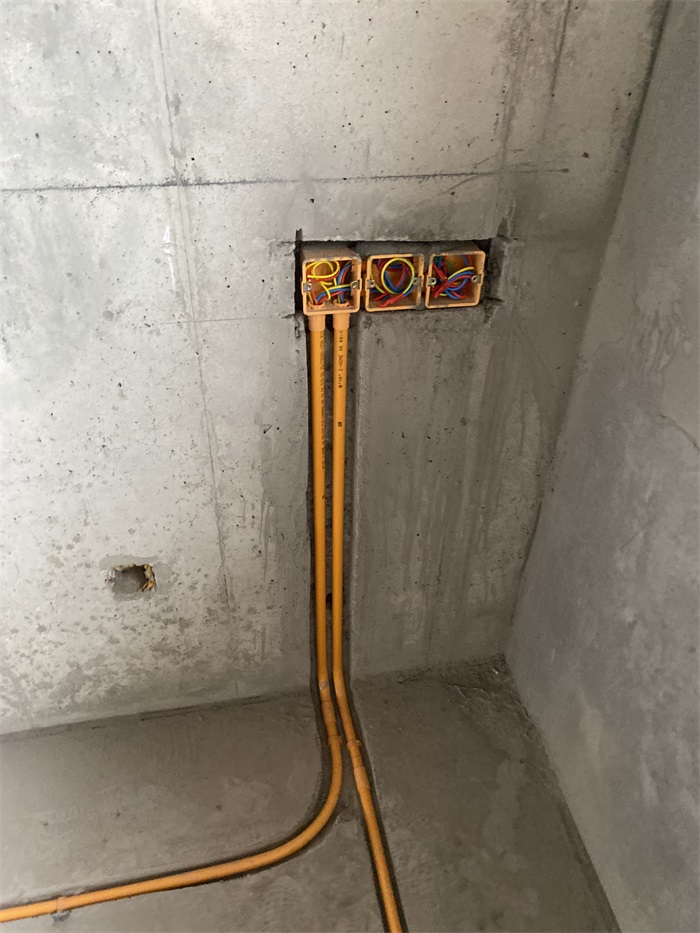

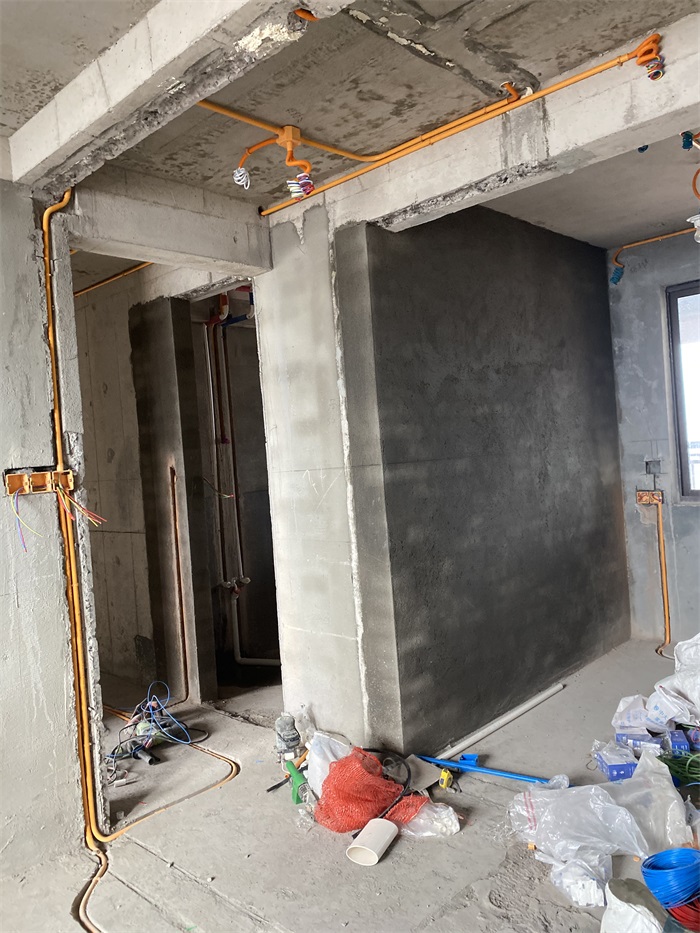

衣帽间墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-1-22 08:49:35

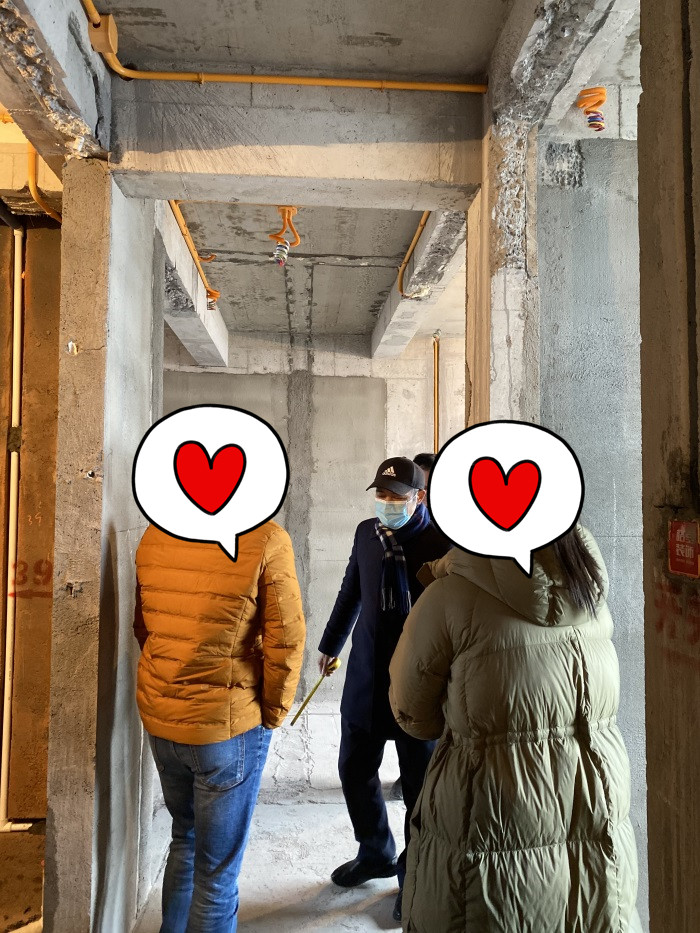

工程部监理和业主，正在水电验收。

发表于 2022-1-22 08:52:19

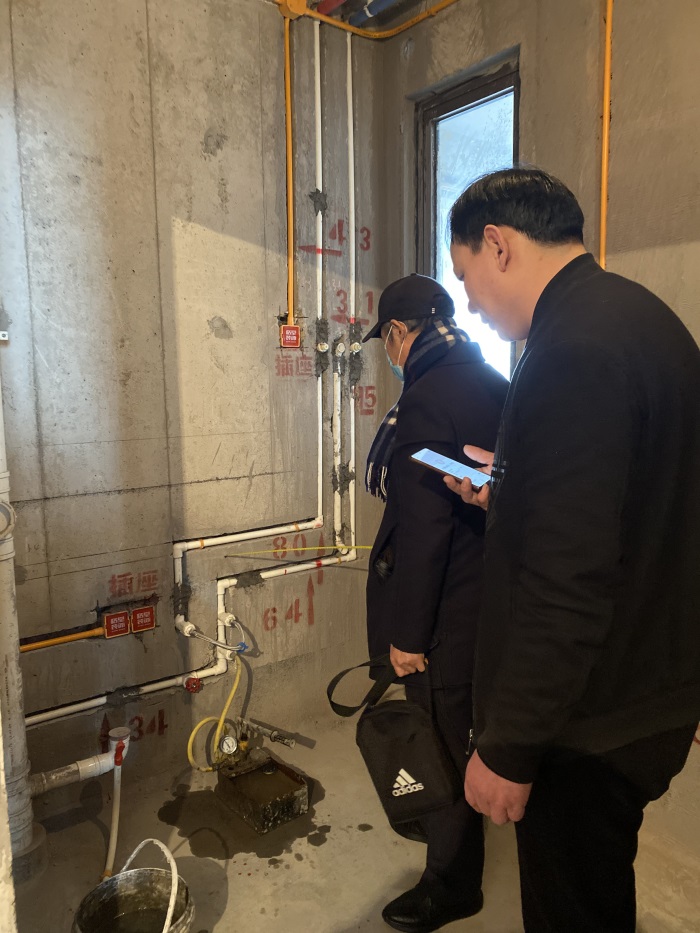

监理正在水电验收。

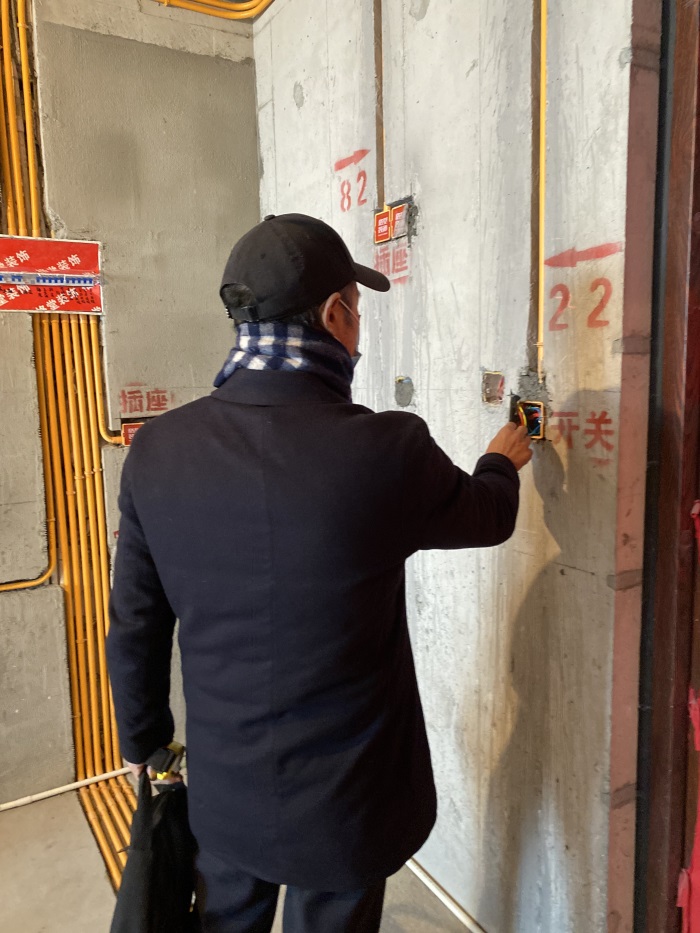

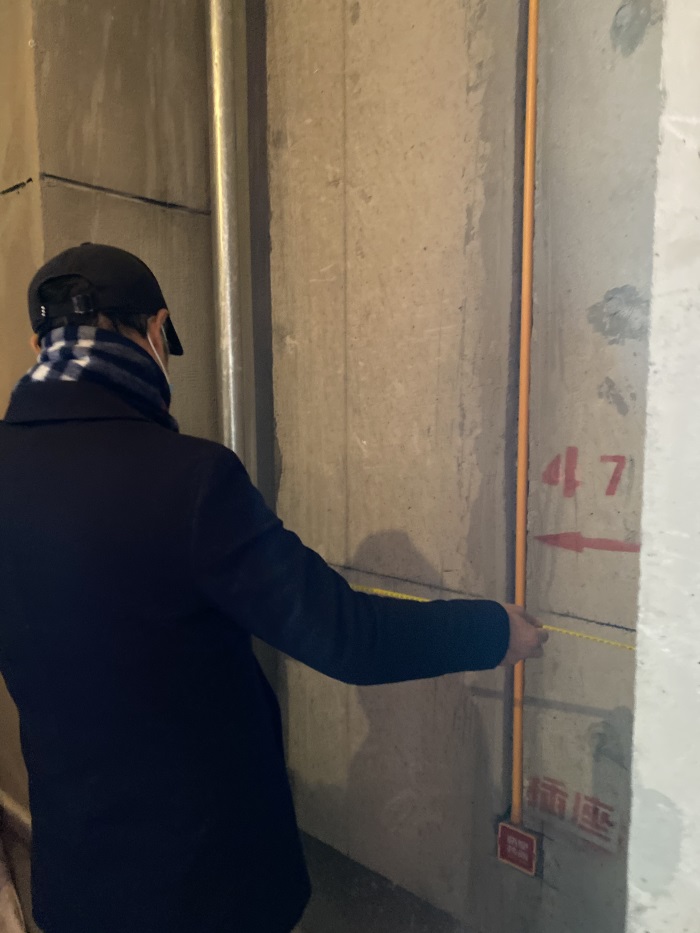

监理正在仔细检查。

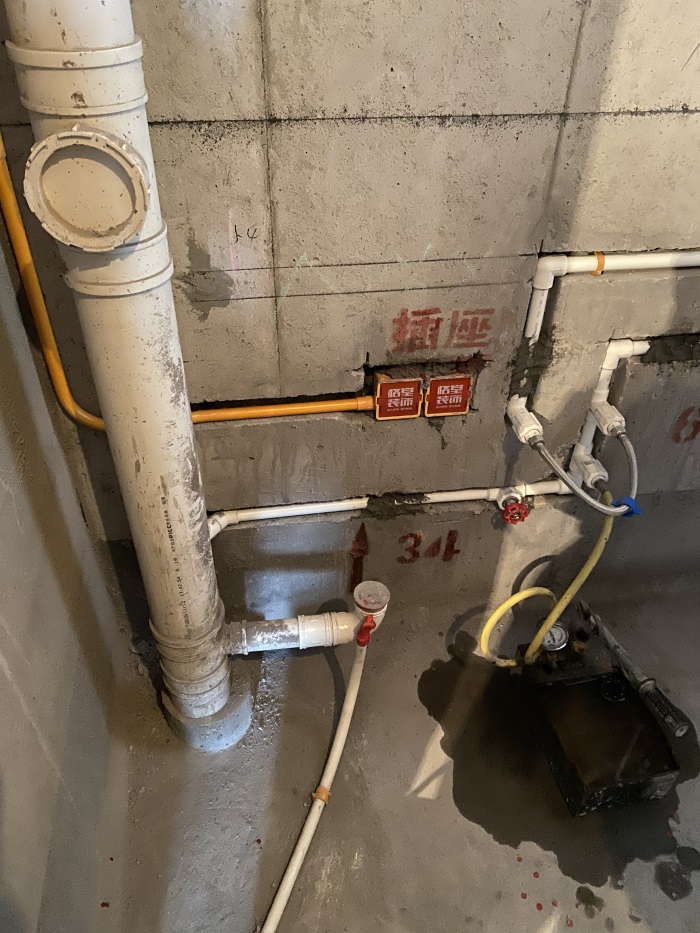

检查发现下水管道，接头需要改长一点。

发表于 2022-1-22 08:53:21

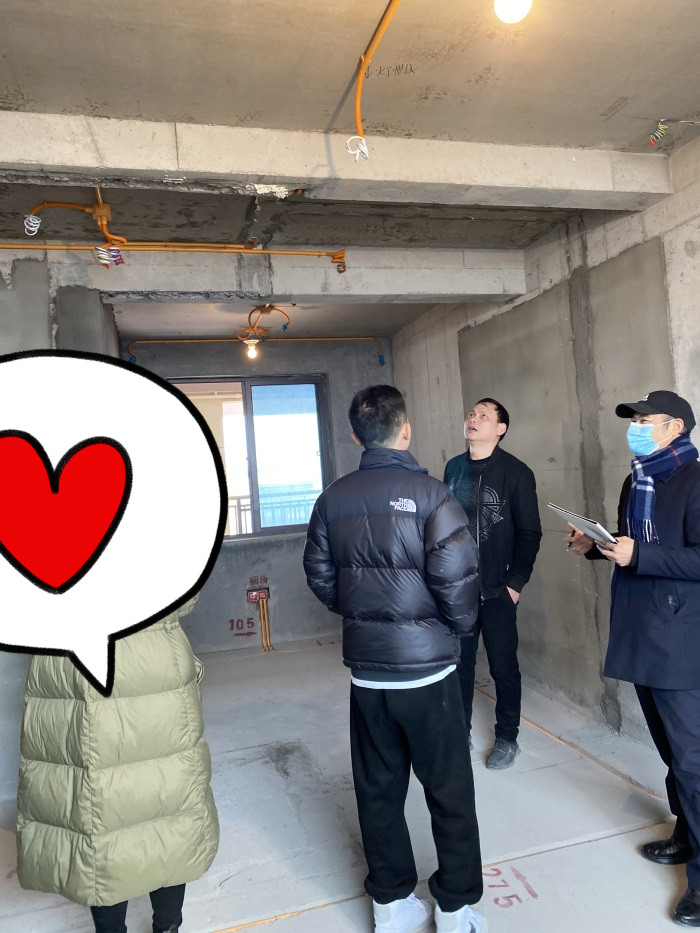

工程部监理和业主，正在水电验收。

发表于 2022-1-22 08:54:45

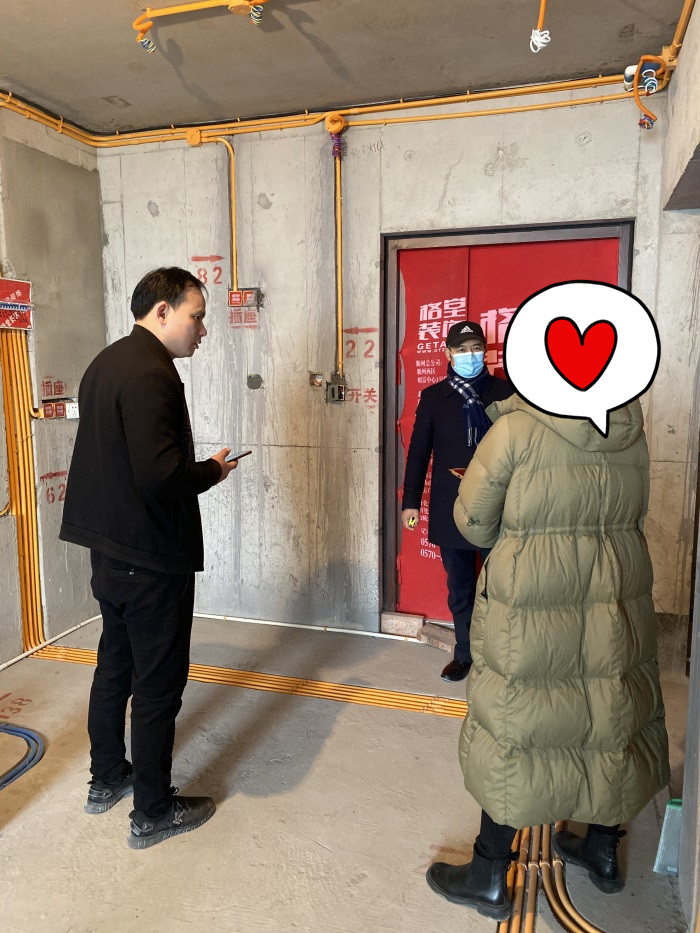

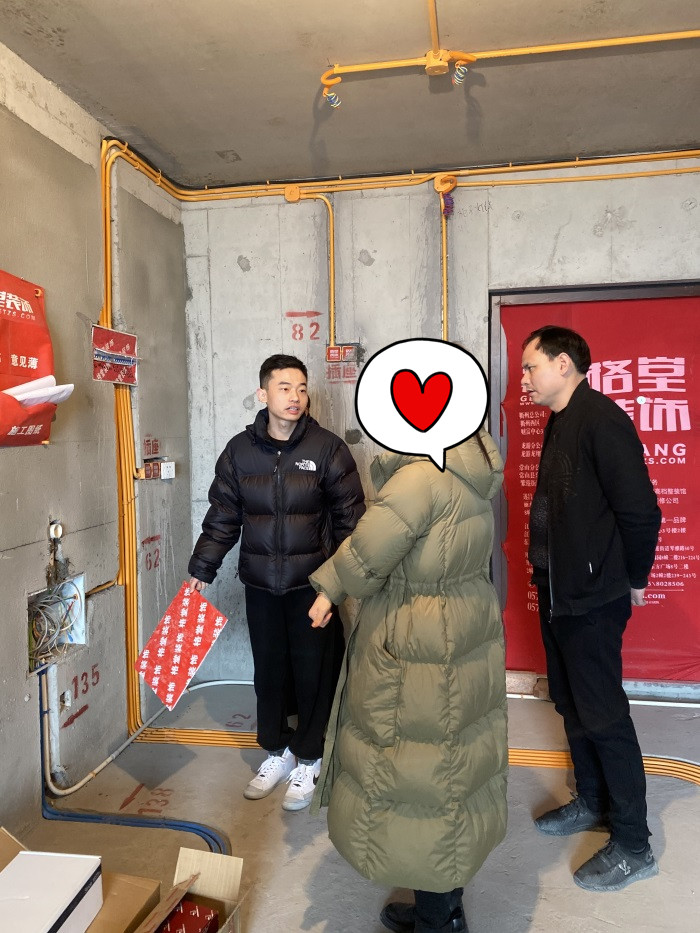

监理和业主正在，水电验收。

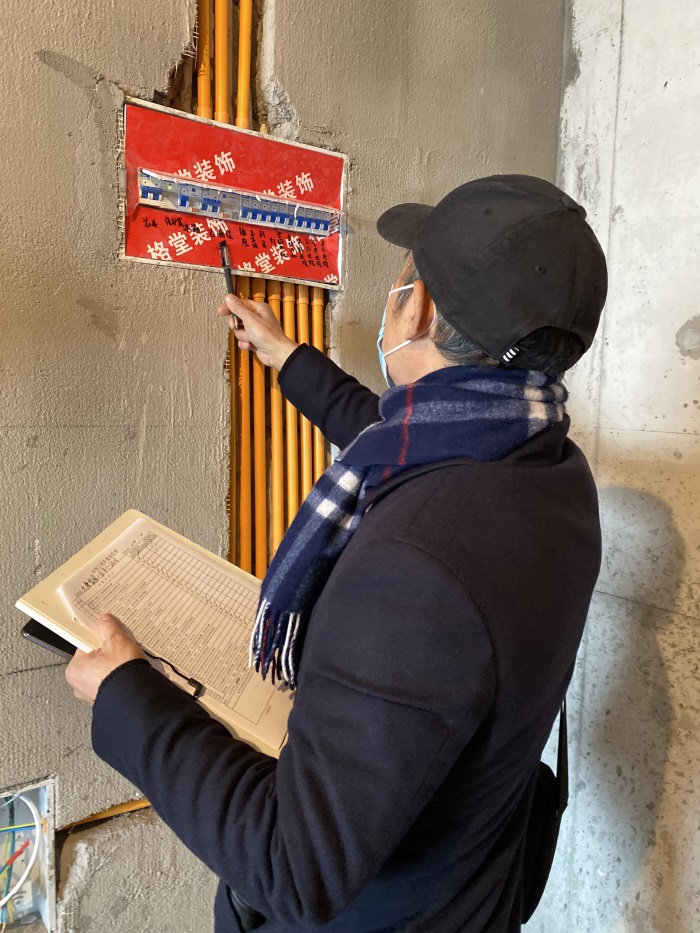

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能。弱电箱内标明每条线路通向那个房间，。并且配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2022-1-22 08:55:44

监理和设计师正在沟通！
