书院小区6-2-4#106㎡现代——「现代」生活剧

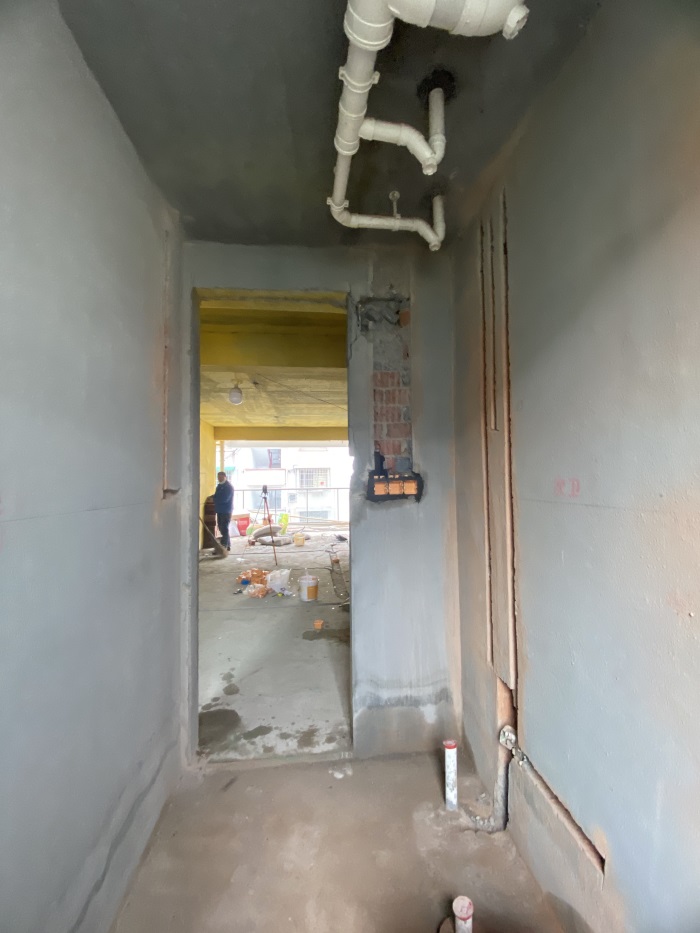

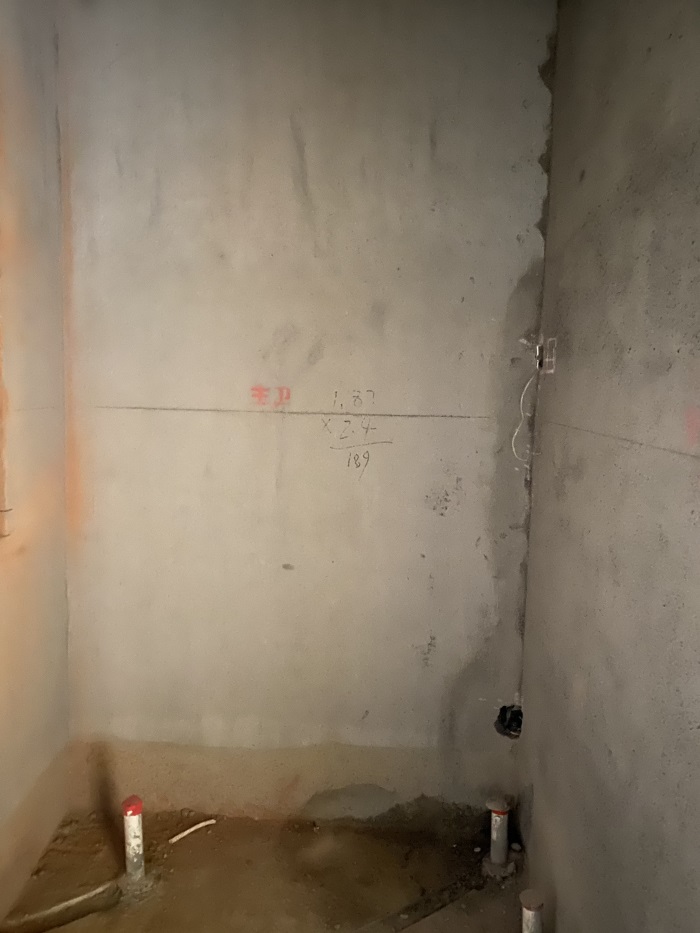

主卫

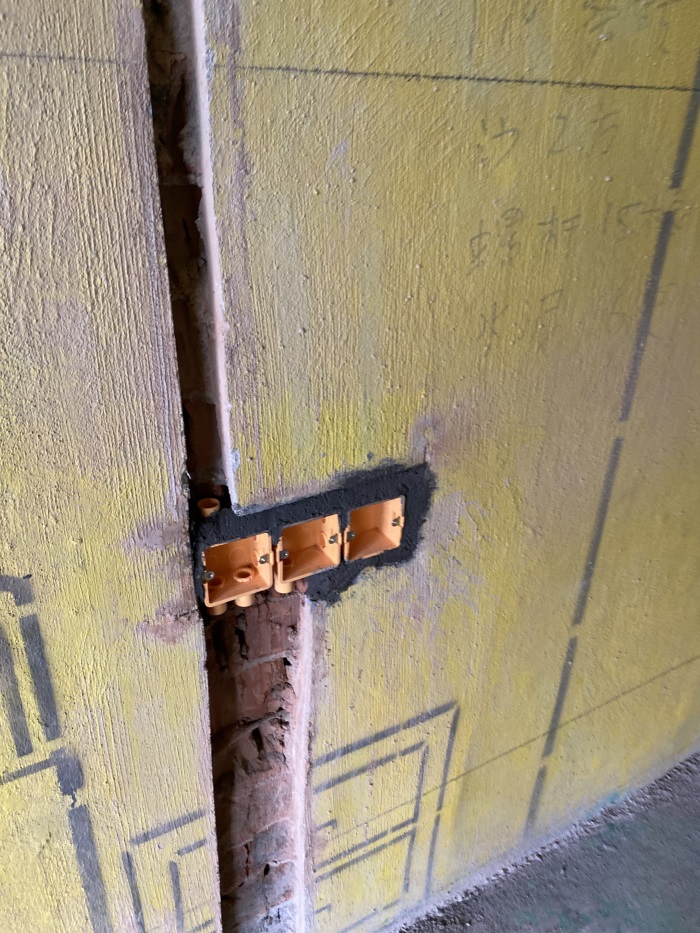

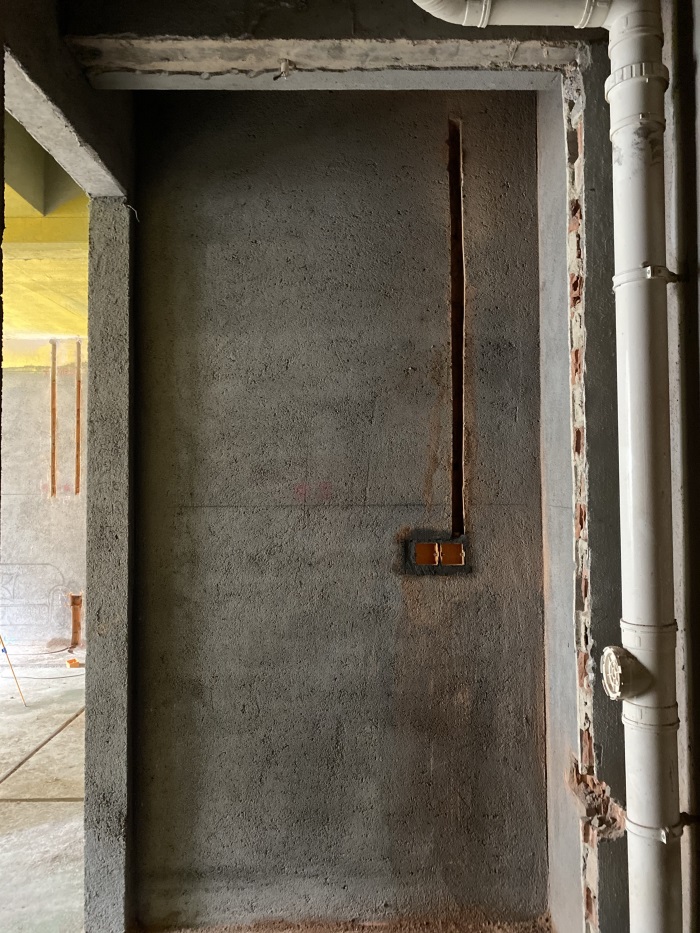

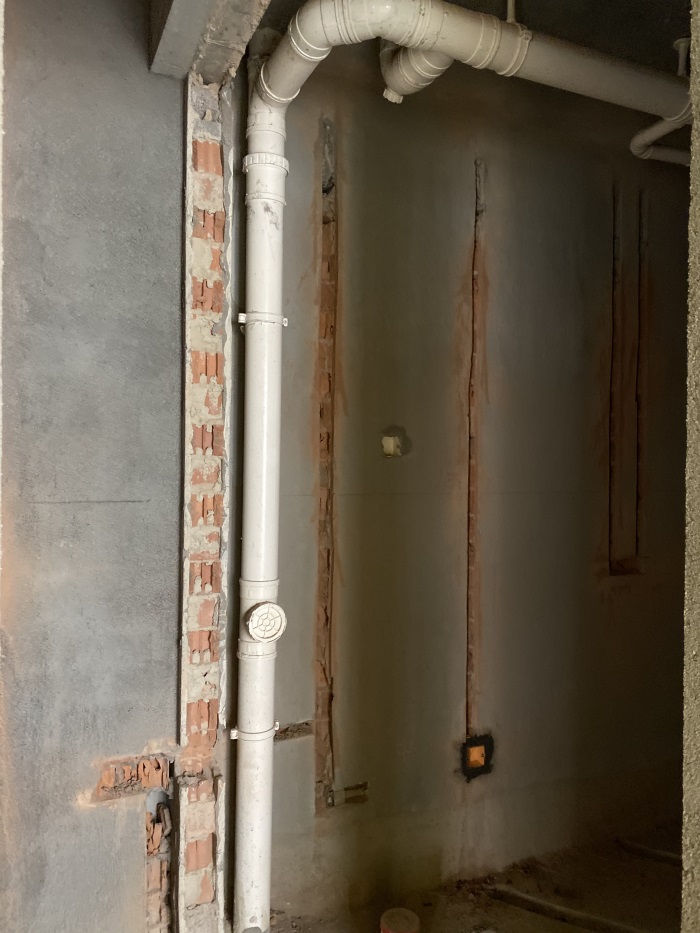

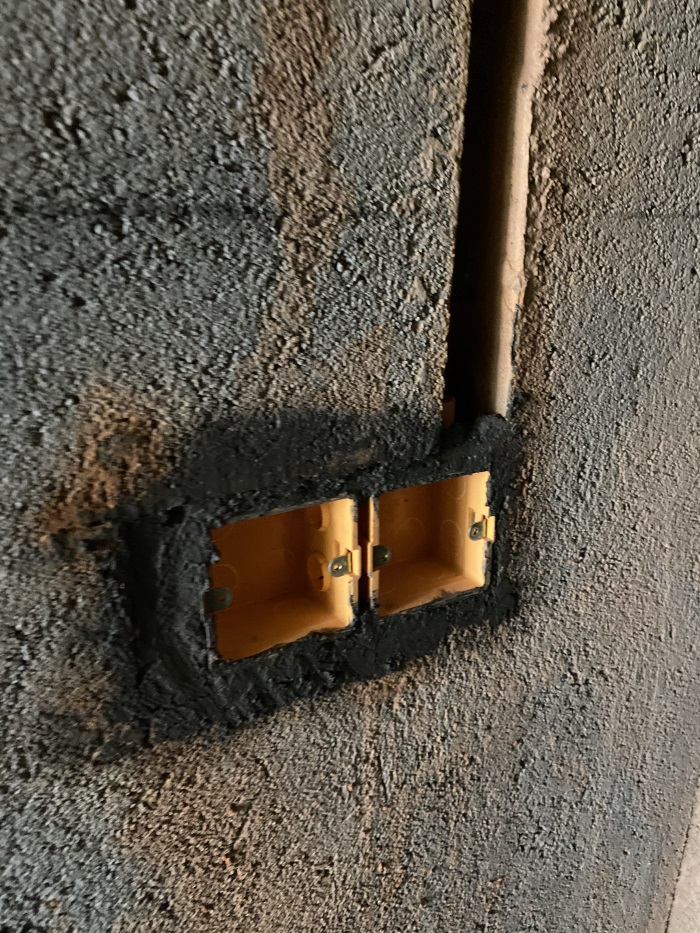

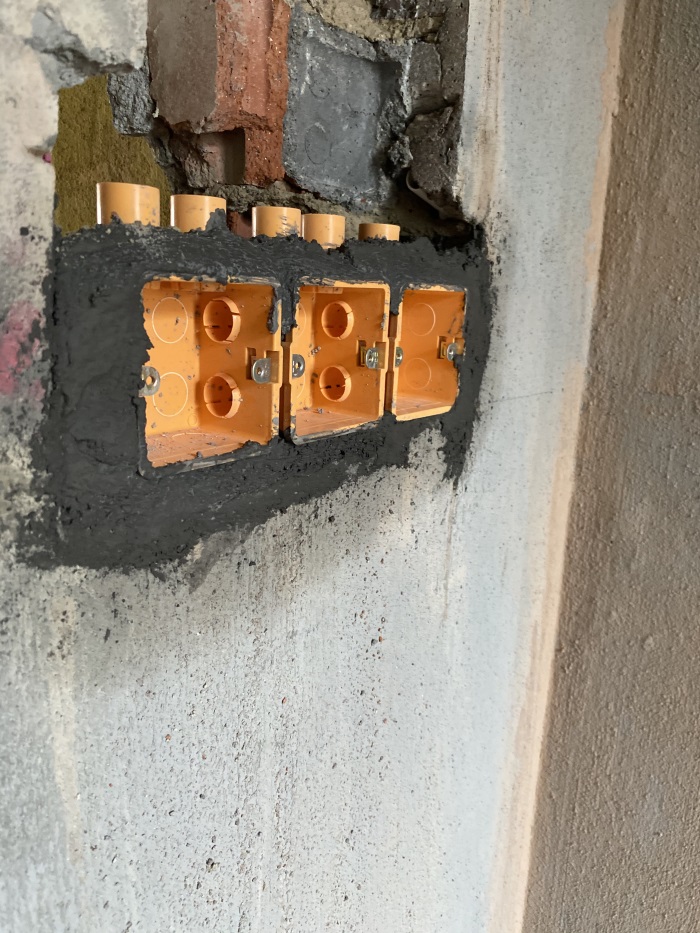

主卫墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

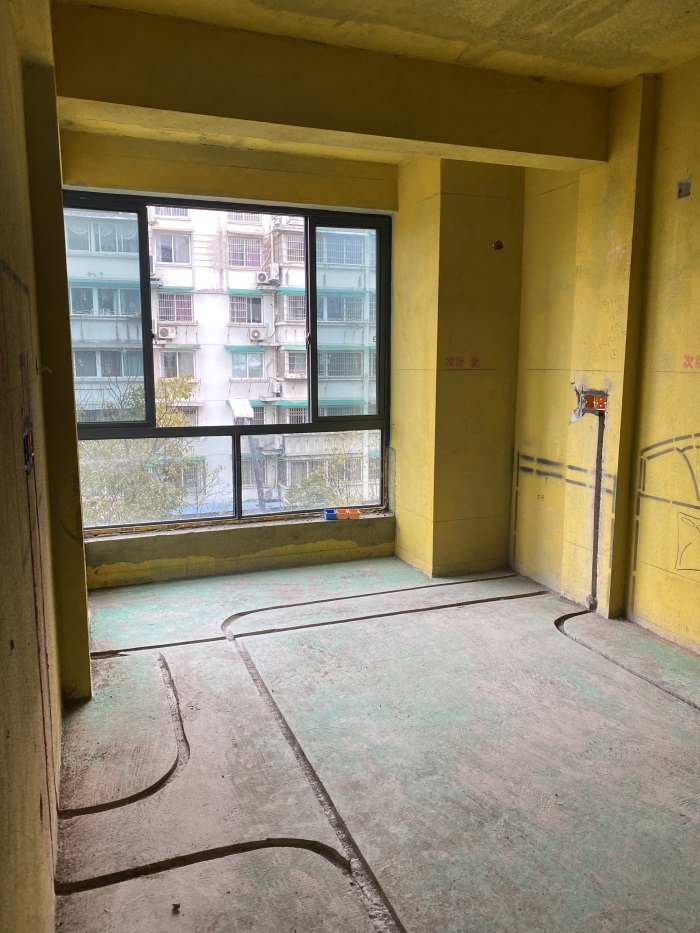

次卧

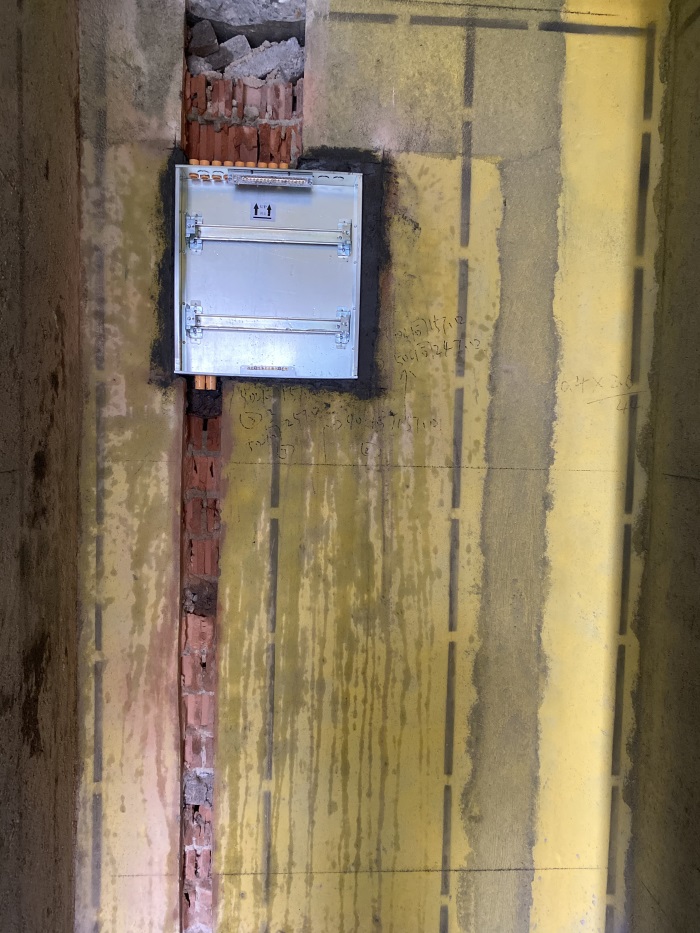

次卧配电箱安装平整。

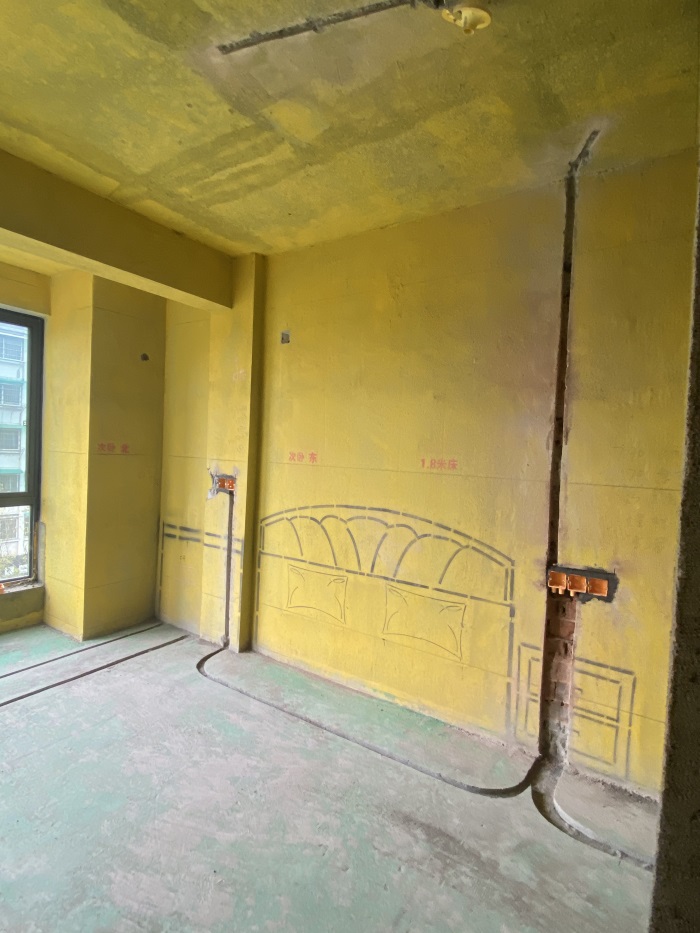

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

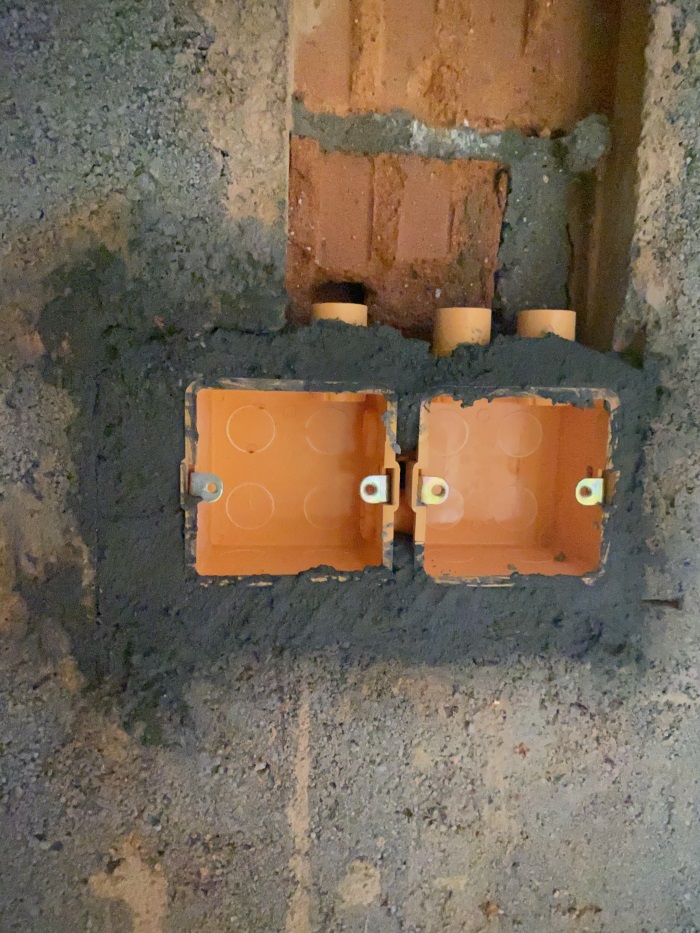

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

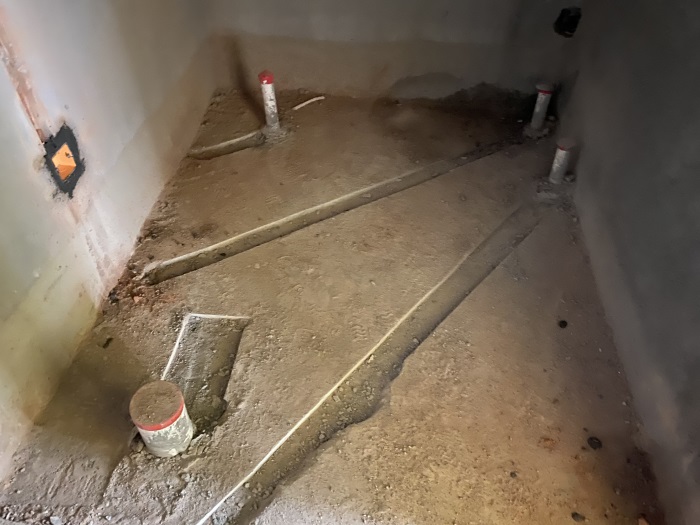

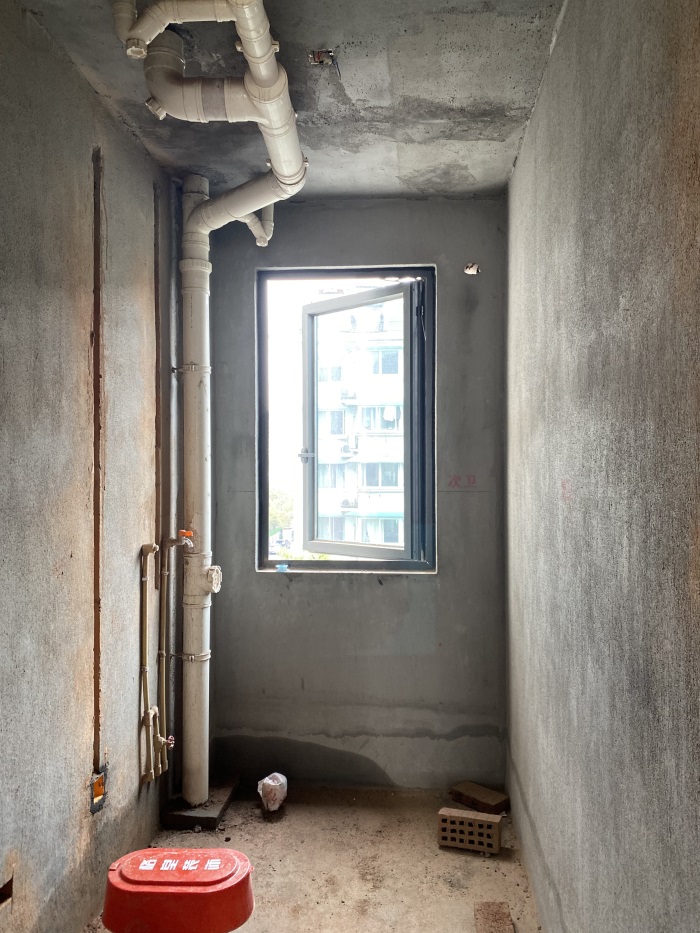

次卫

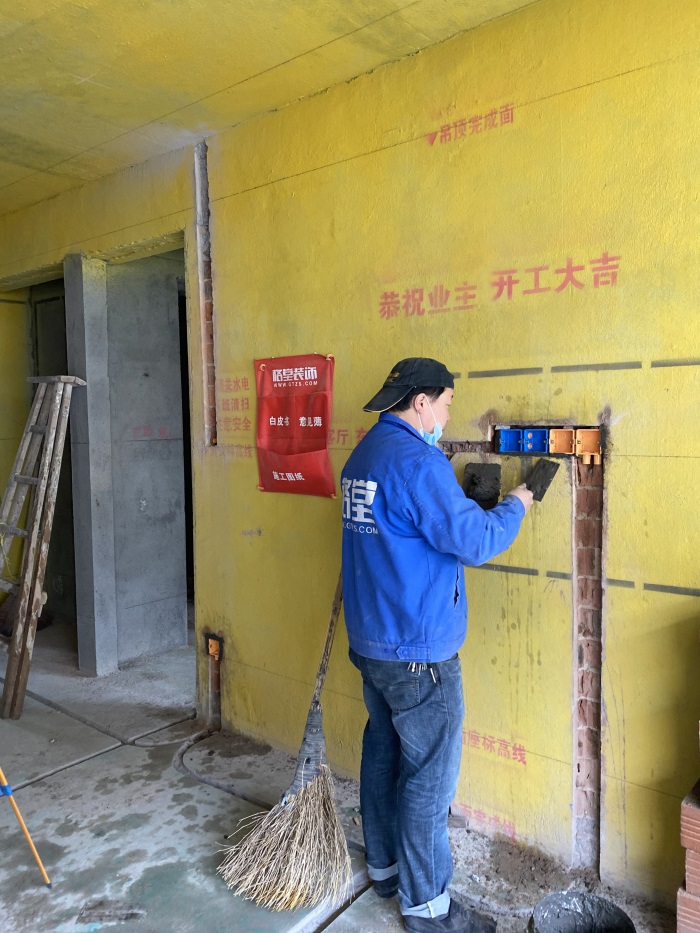

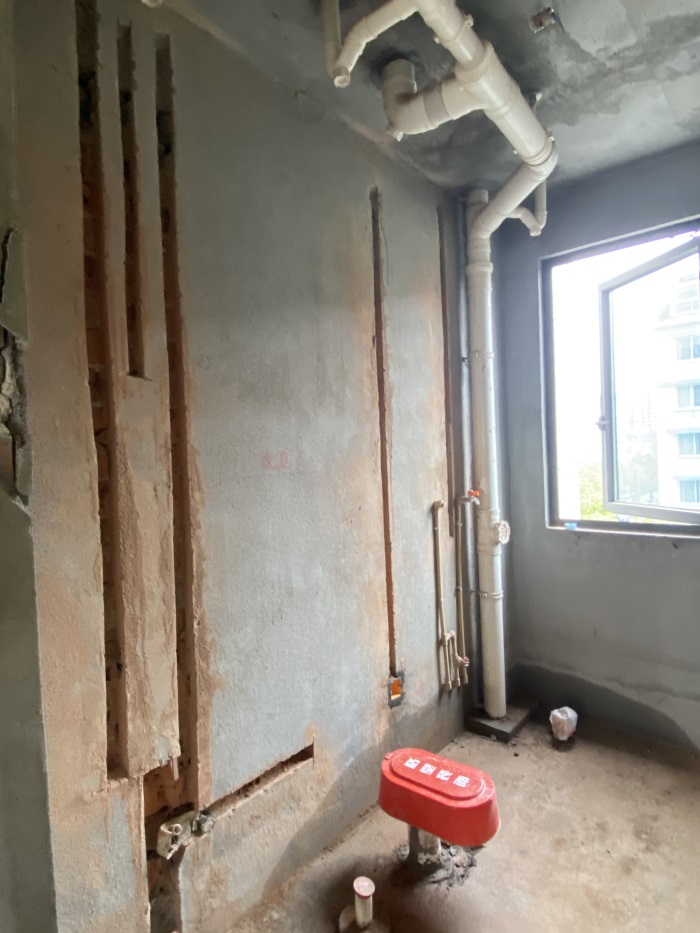

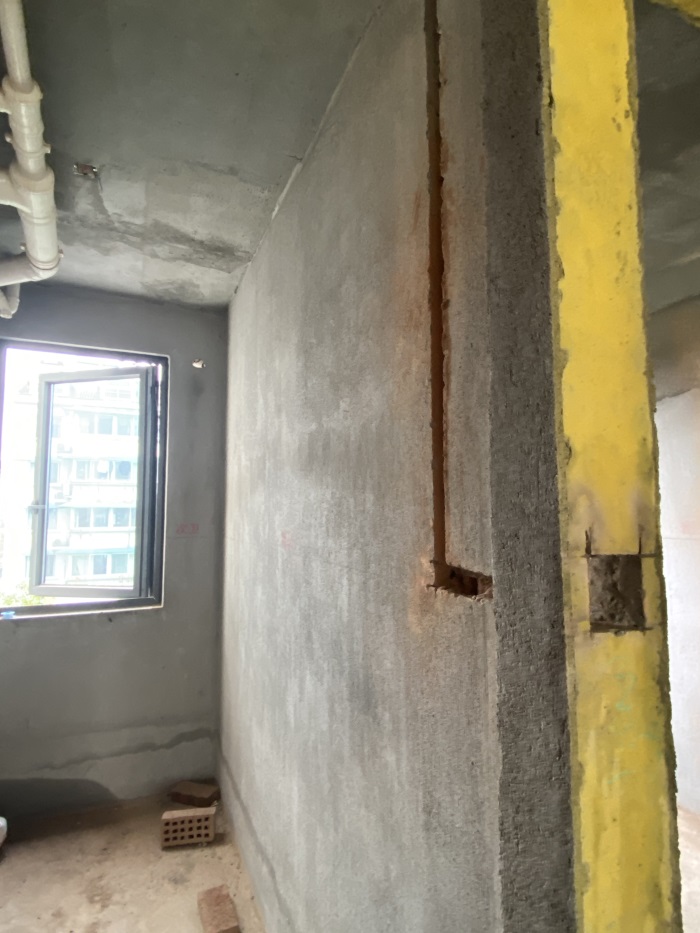

水电师傅正在，墙面安装暗盒。

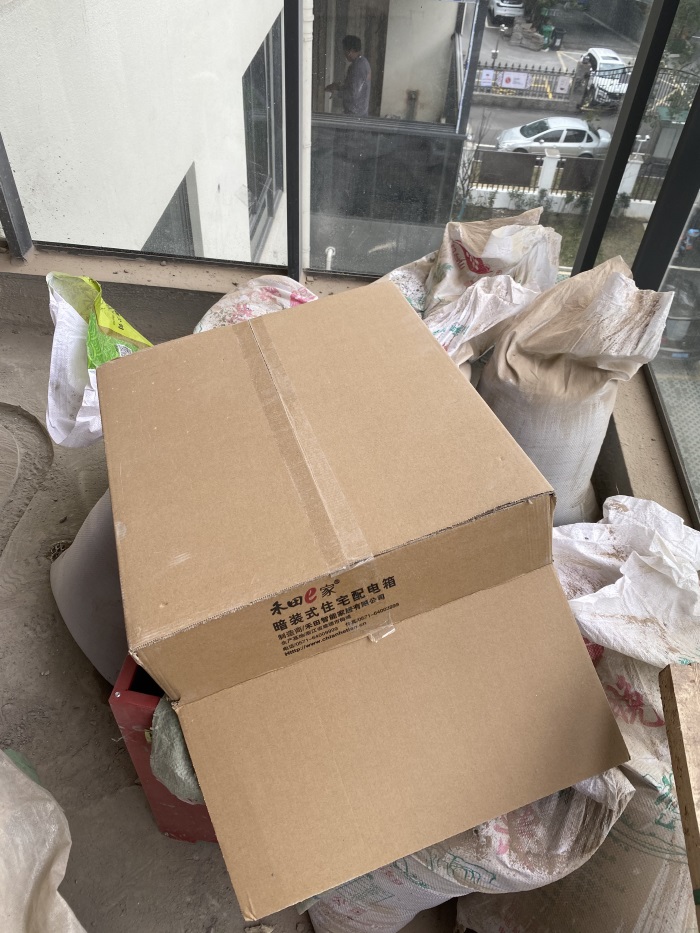

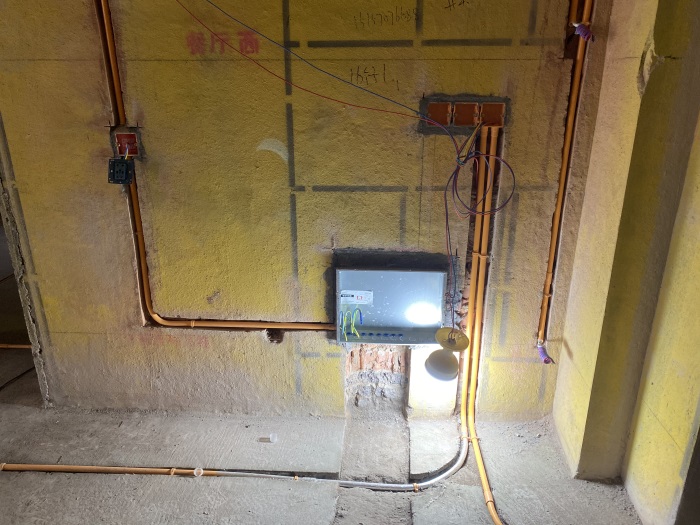

配电箱

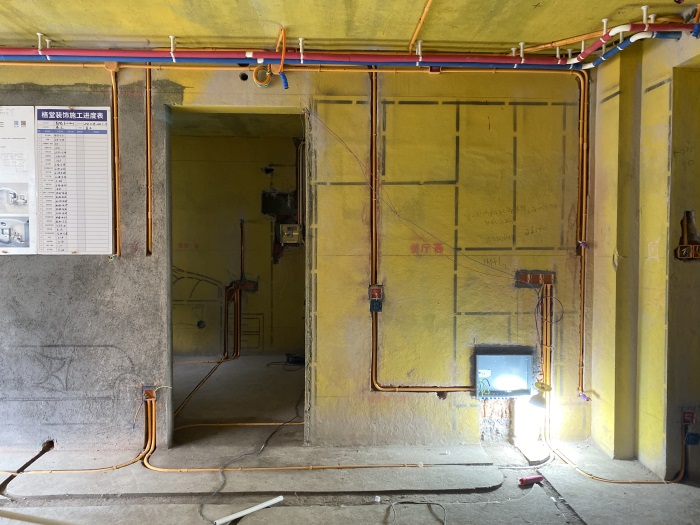

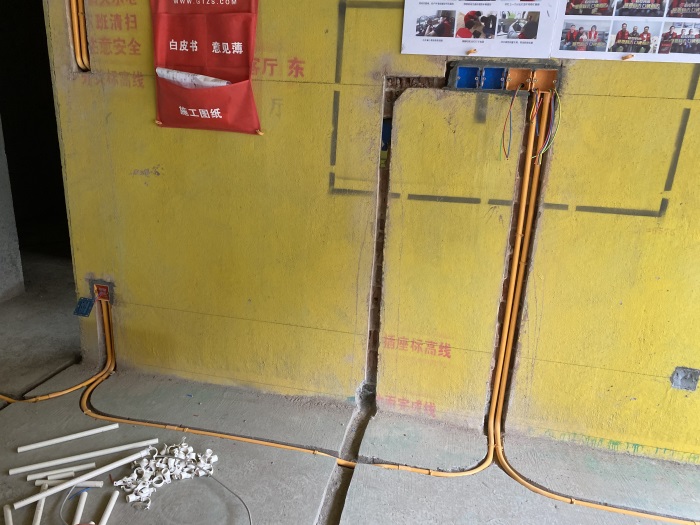

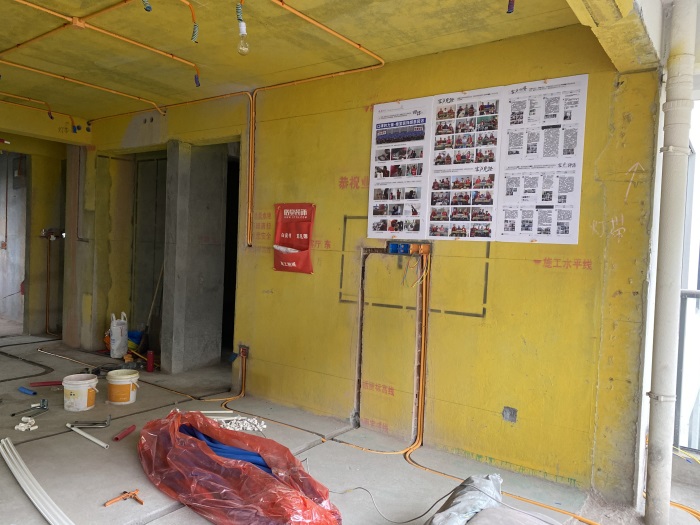

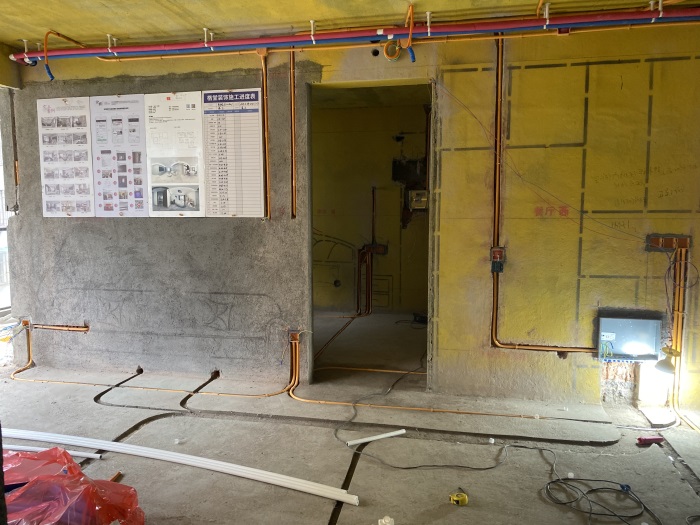

客餐厅墙面线管和水管，布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面普通插座，离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

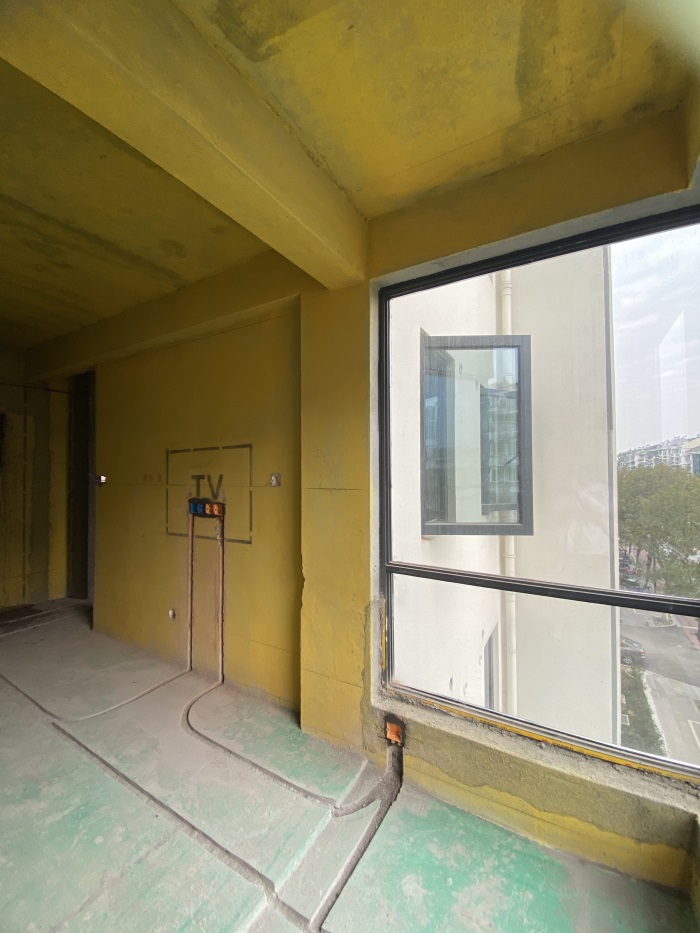

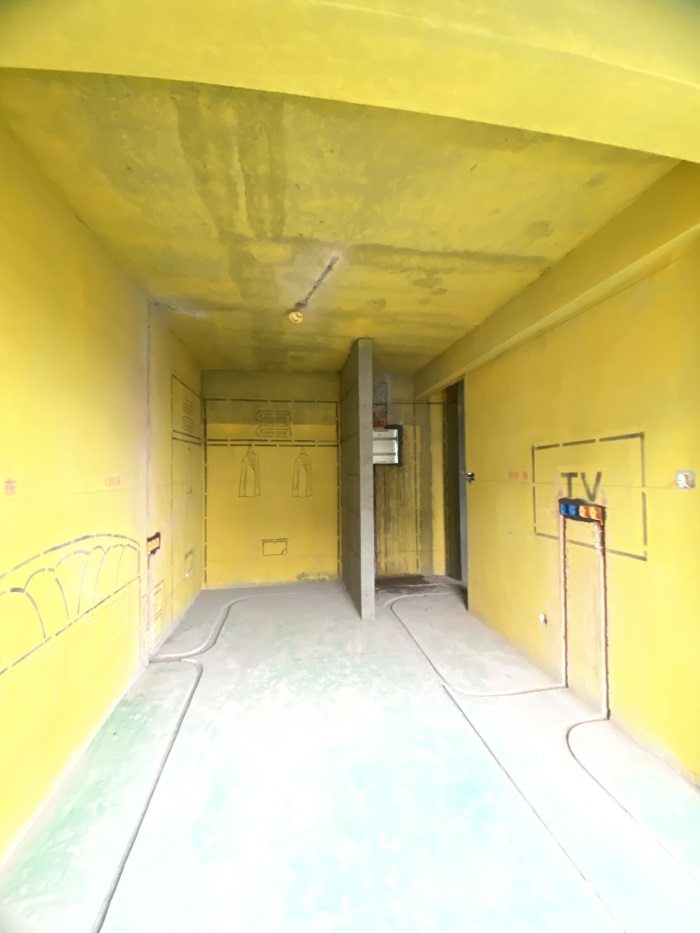

客厅墙面电视插座，离地净高1.3米，强弱电线距离30厘米以上，防止信号干扰！

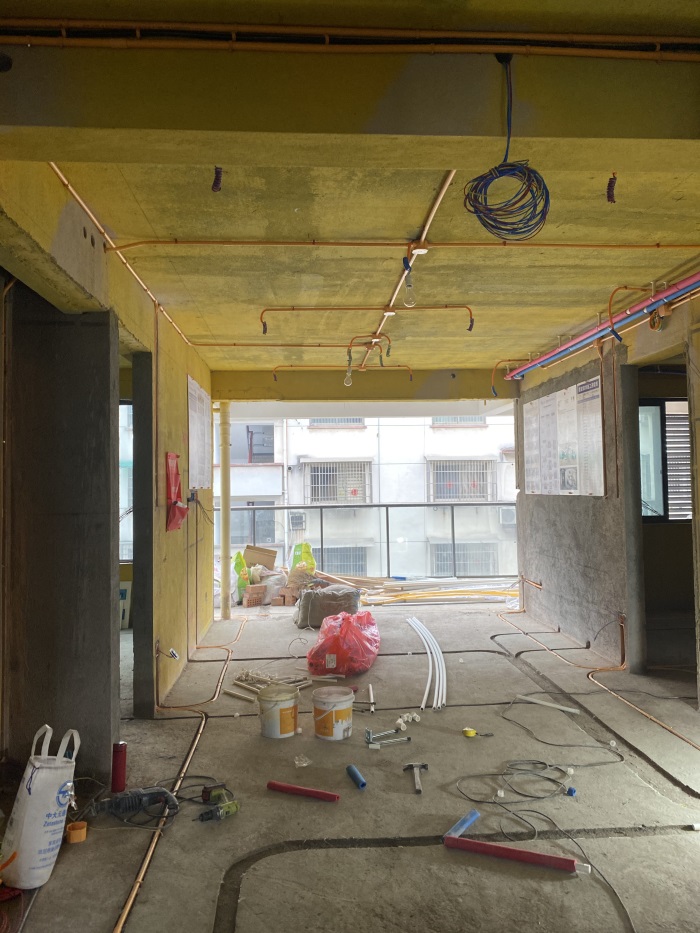

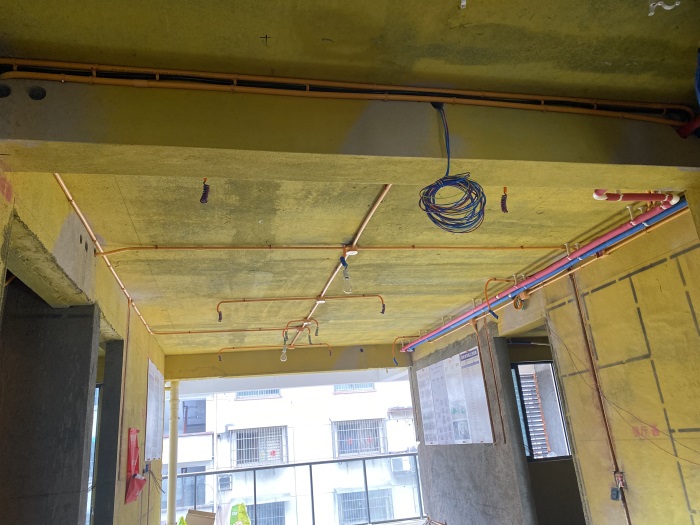

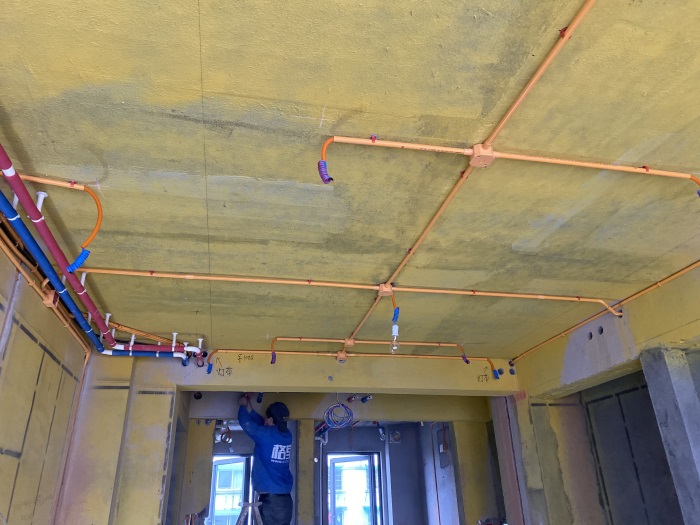

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

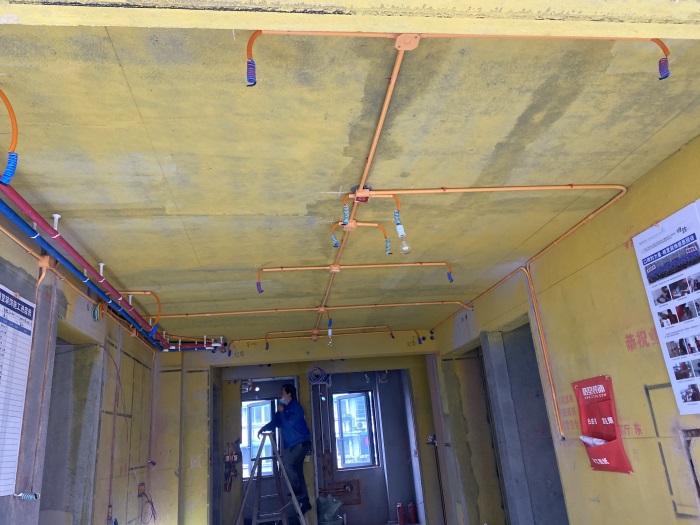

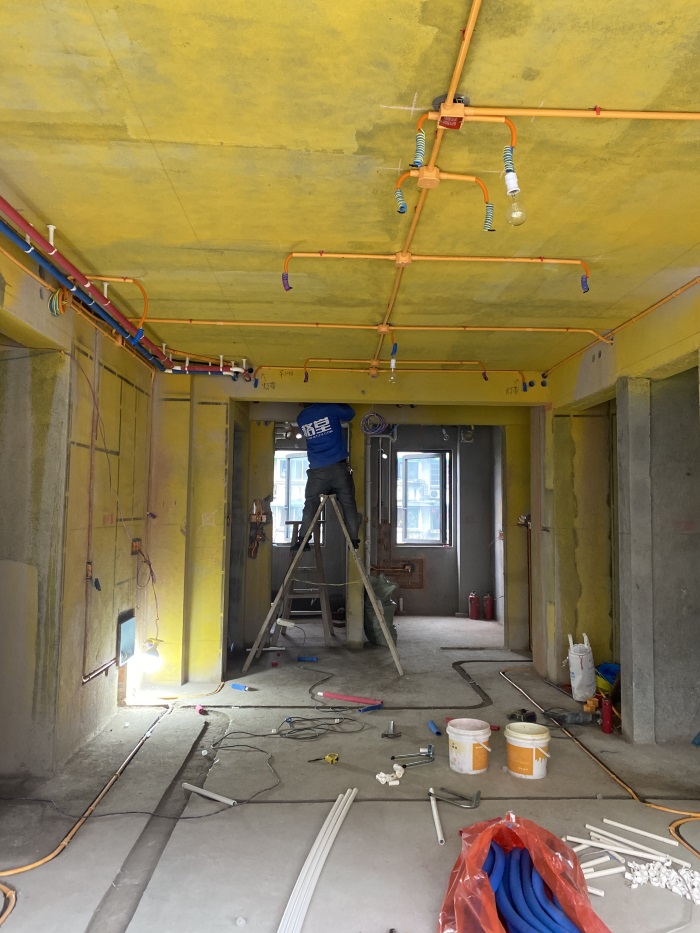

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

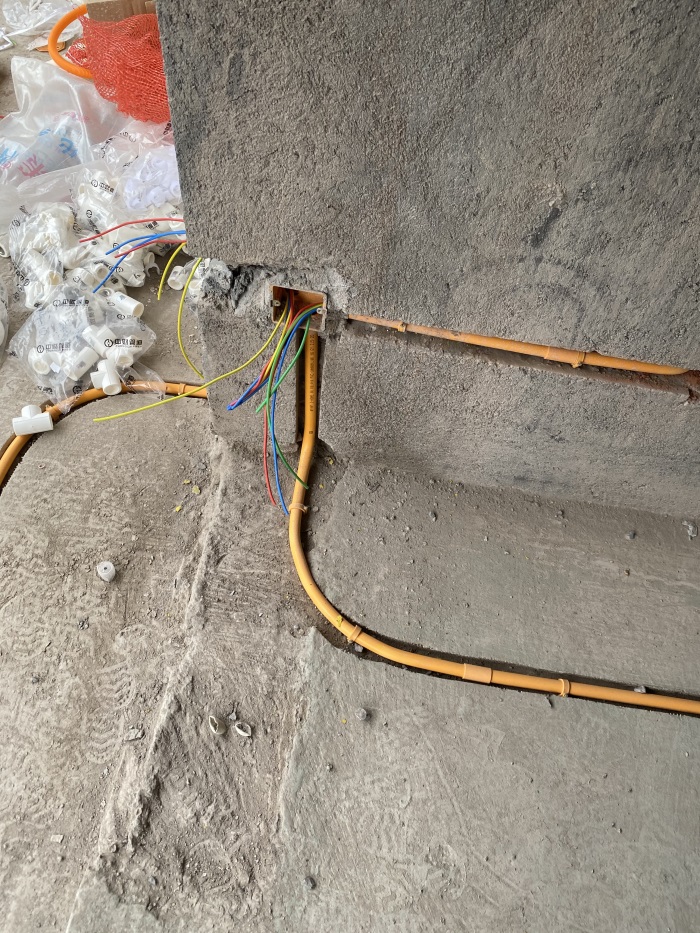

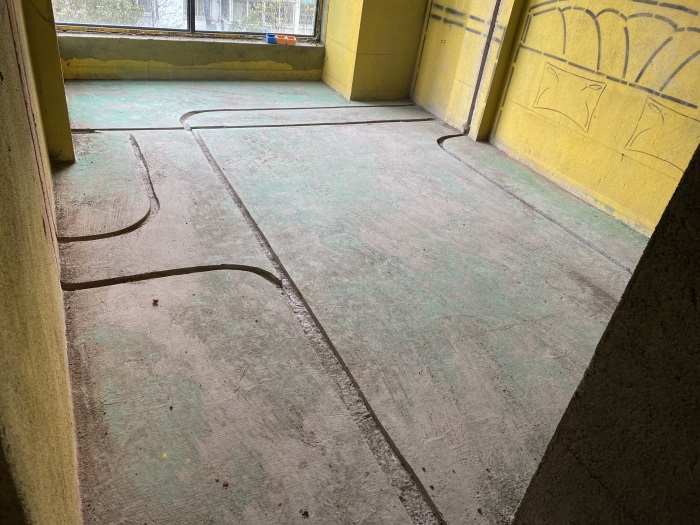

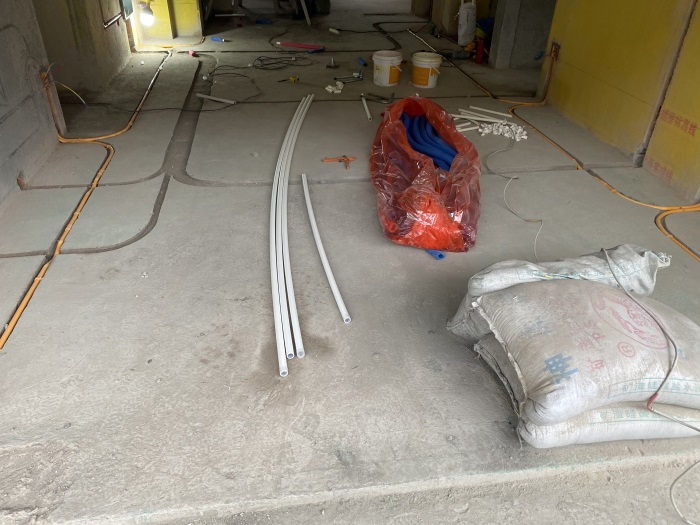

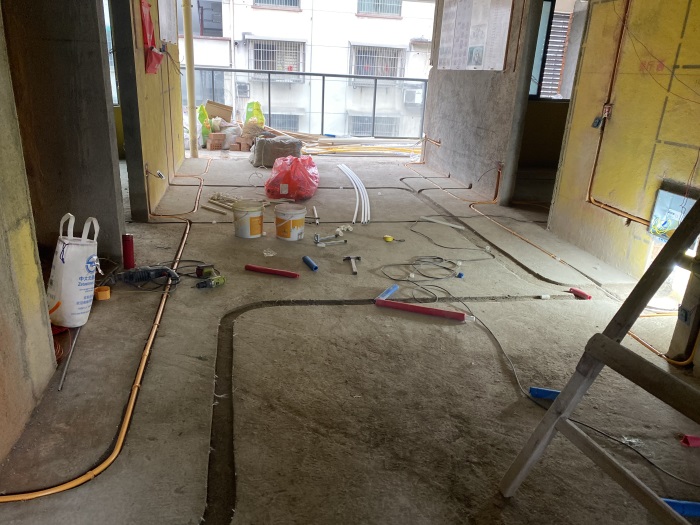

地面正在布置线管。

客餐厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。
