衢州公馆22-30#115㎡现代简约——云染

发表于 2022-1-23 14:56:19

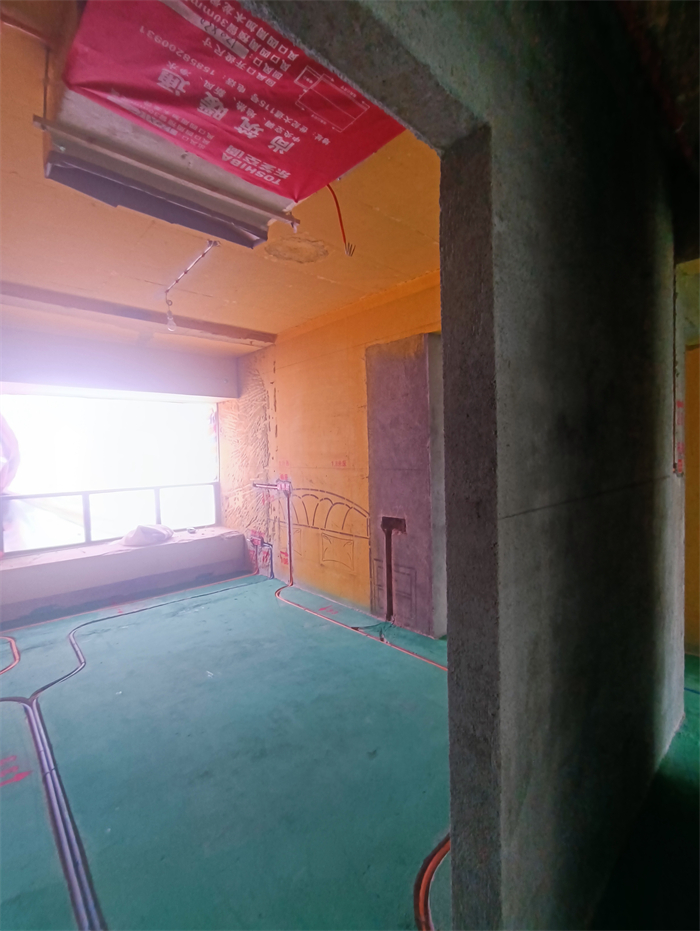

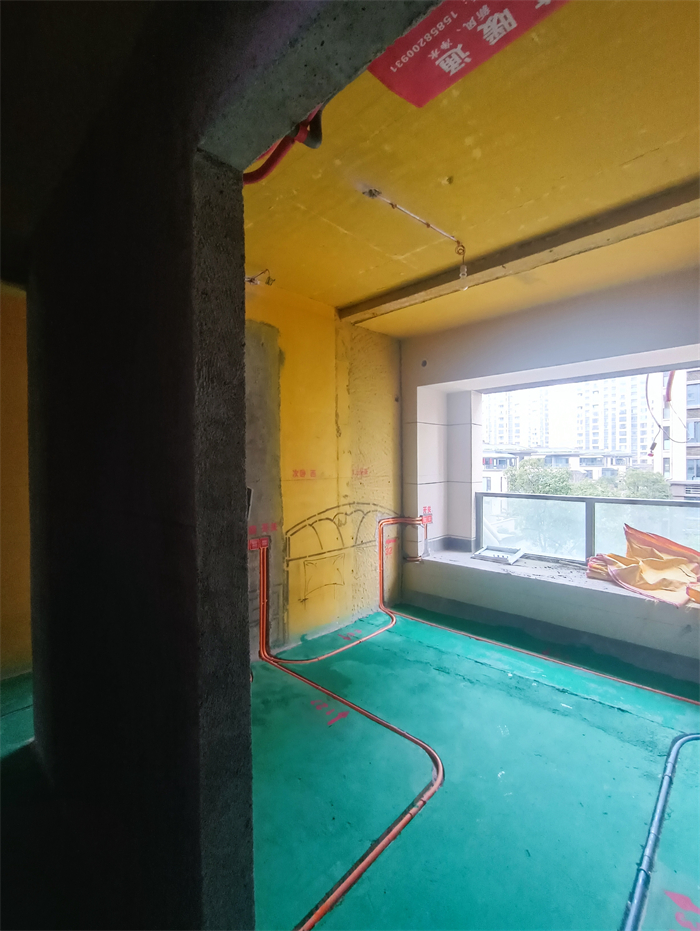

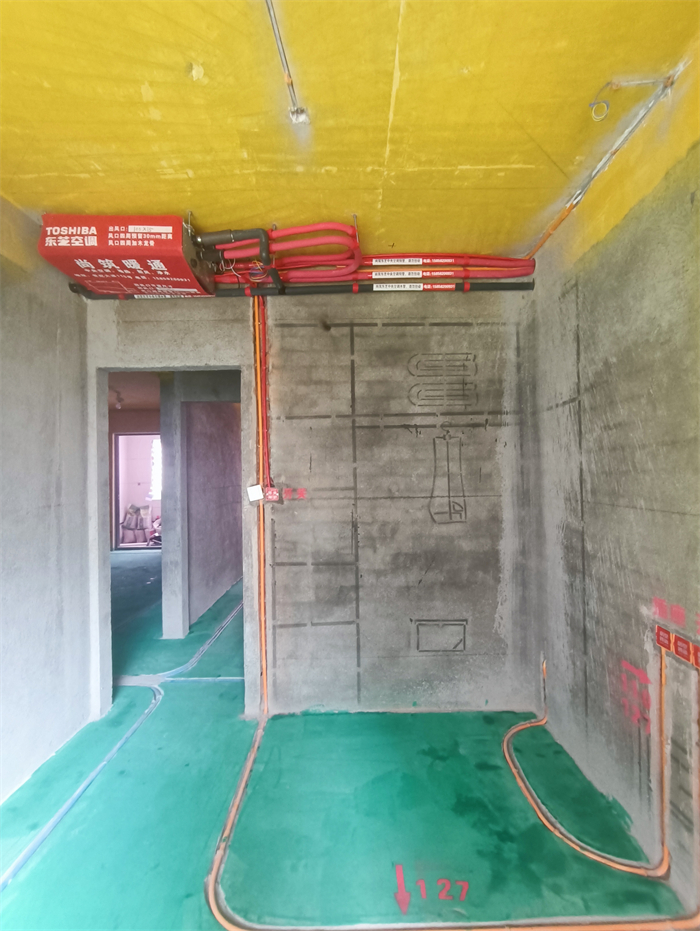

次卧一对角。

发表于 2022-1-23 14:57:52

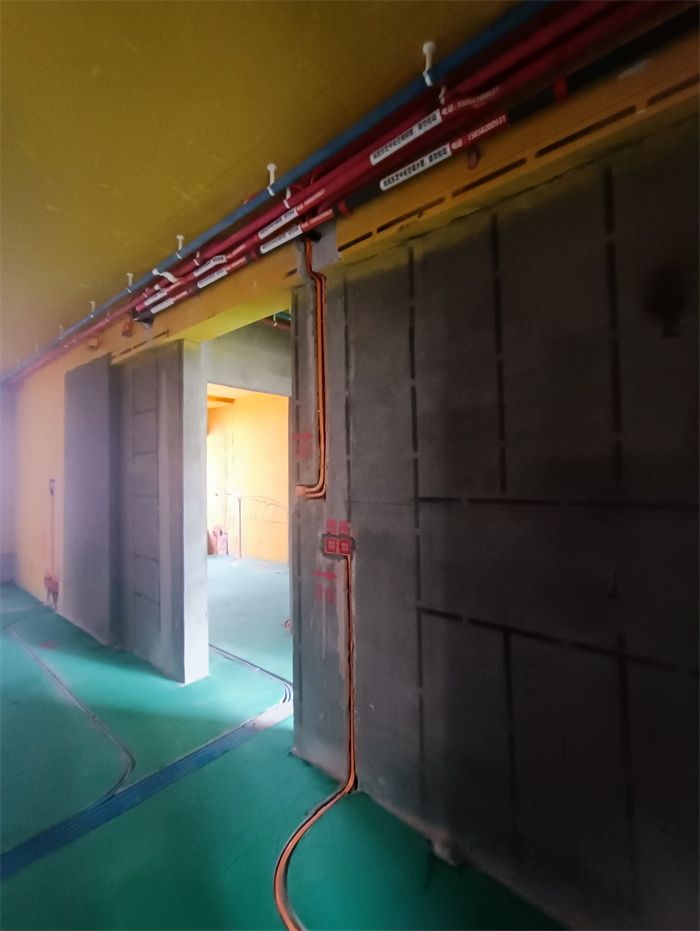

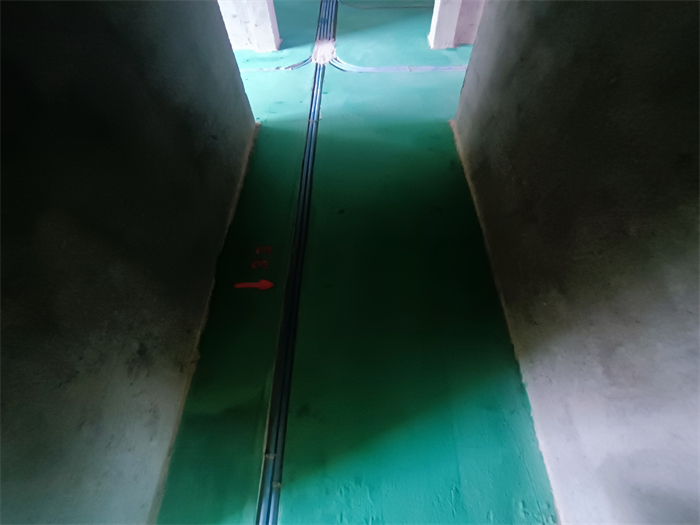

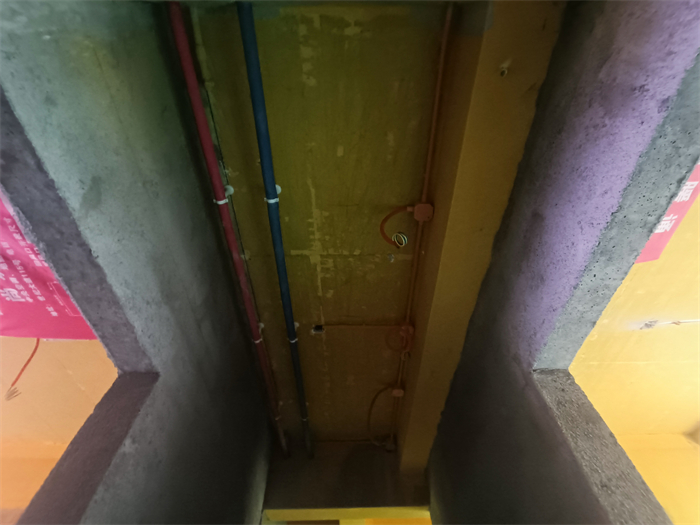

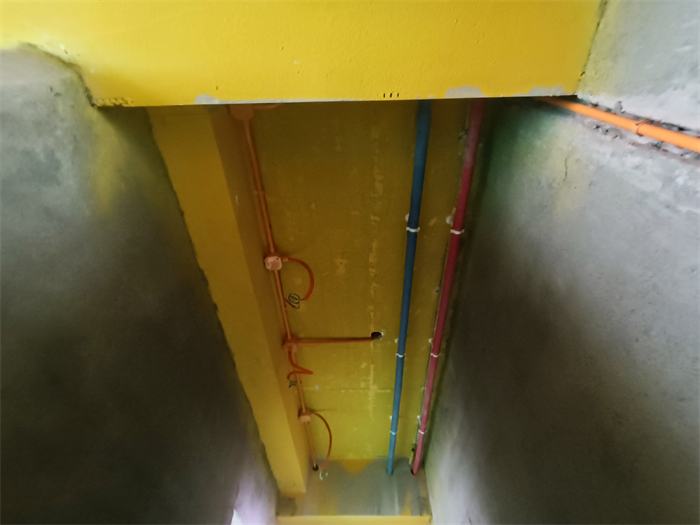

过道水电布线图。

发表于 2022-1-23 14:58:14

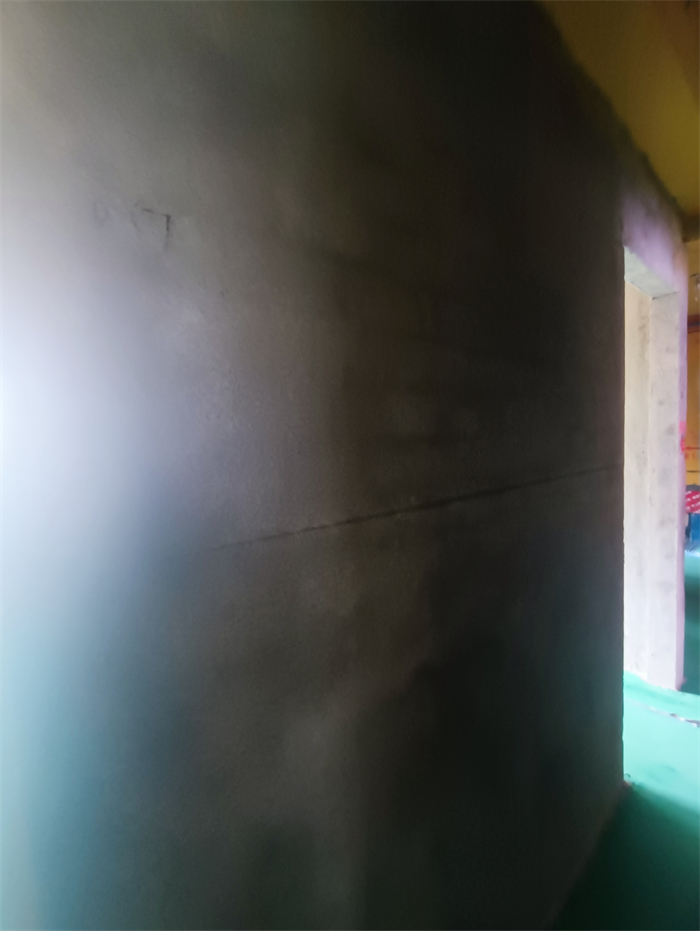

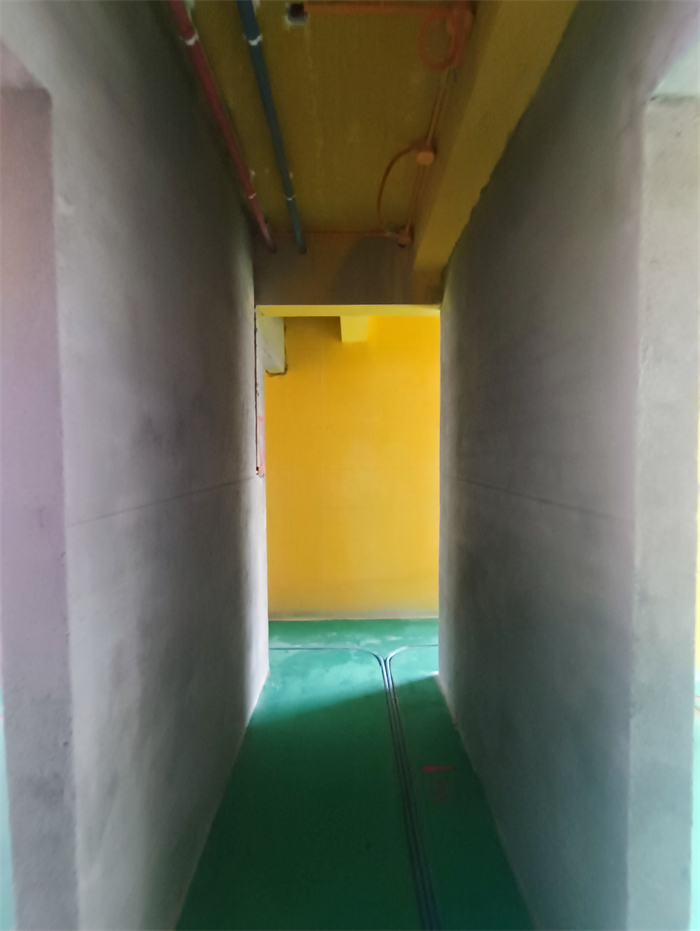

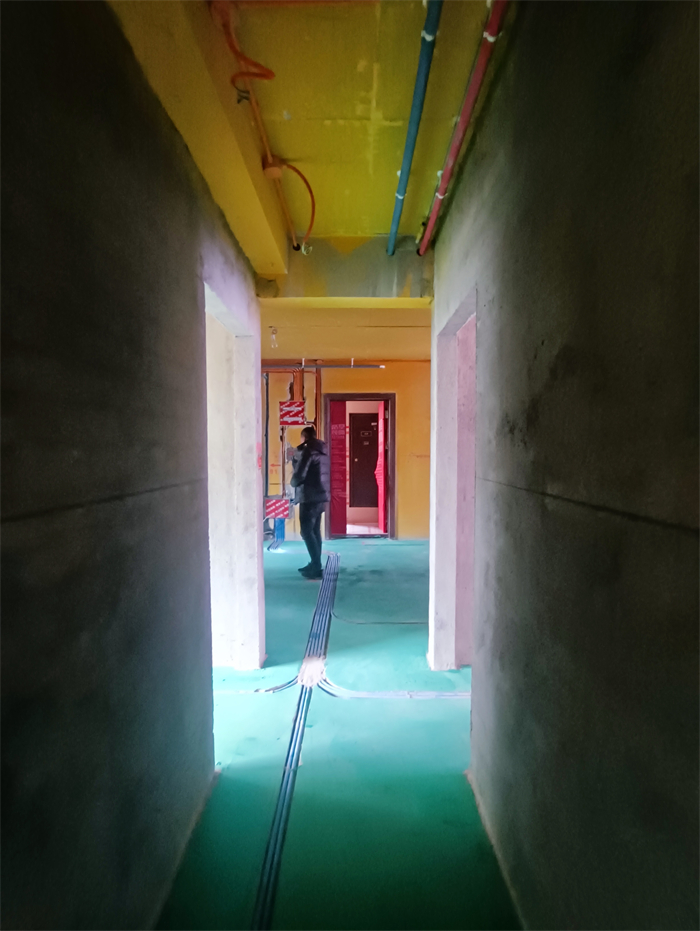

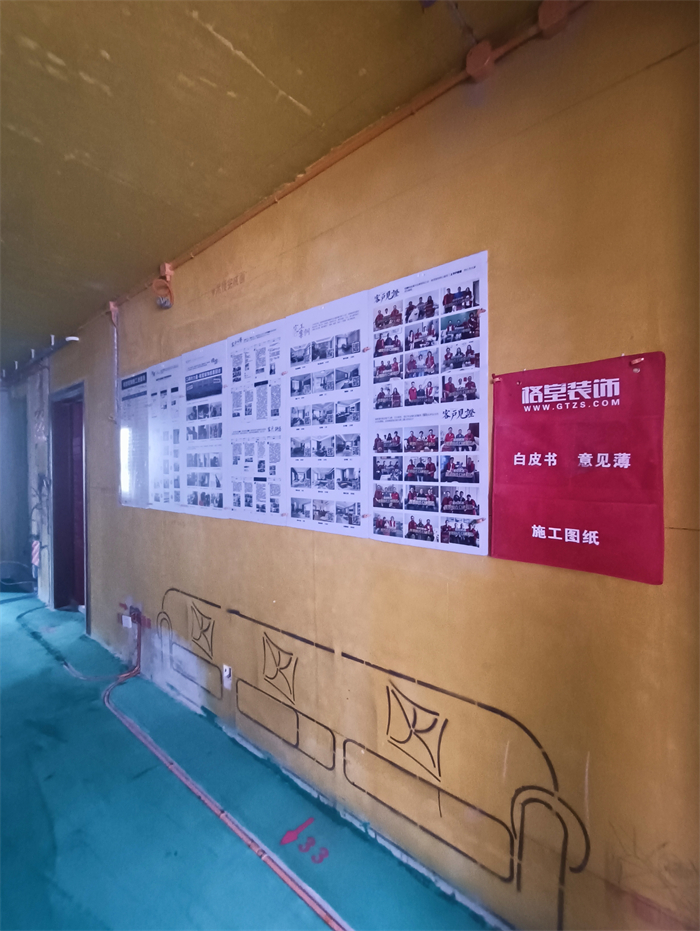

过道对角。

发表于 2022-1-23 14:58:45

本帖最后由格堂小飞。于 2022-1-23 15:03 编辑

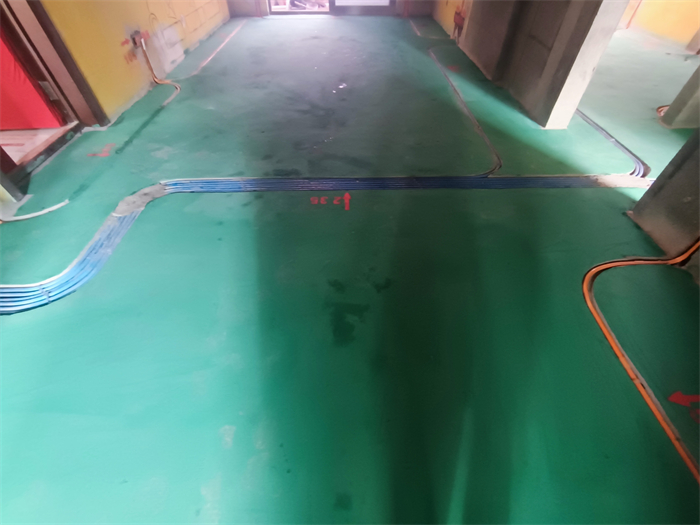

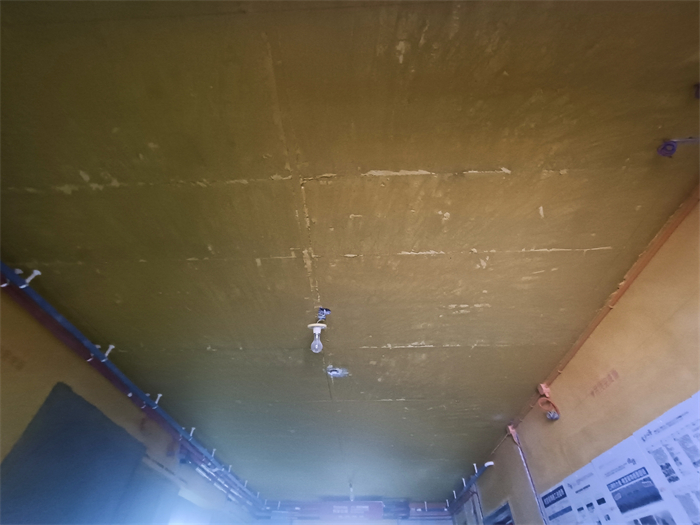

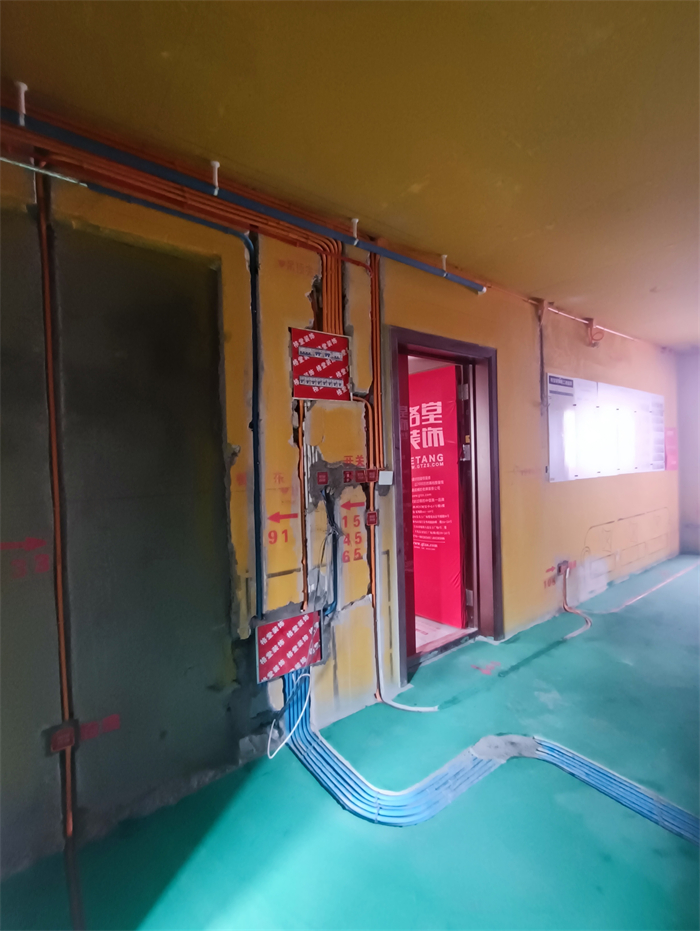

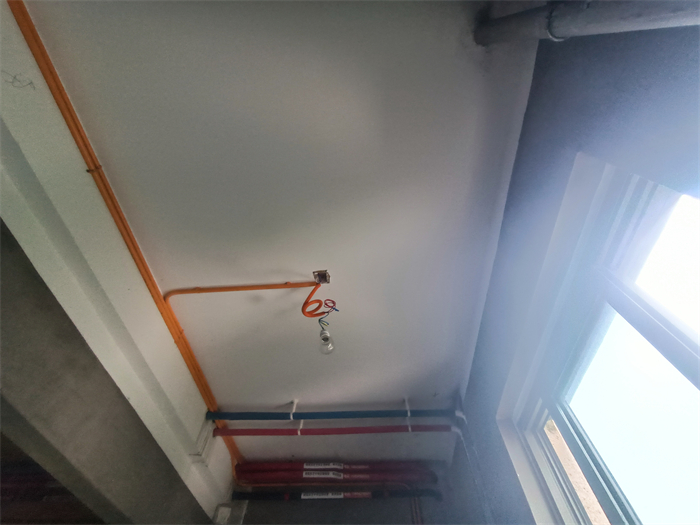

客餐厅水电布线图。

发表于 2022-1-23 14:59:20

本帖最后由格堂小飞。于 2022-1-23 15:02 编辑

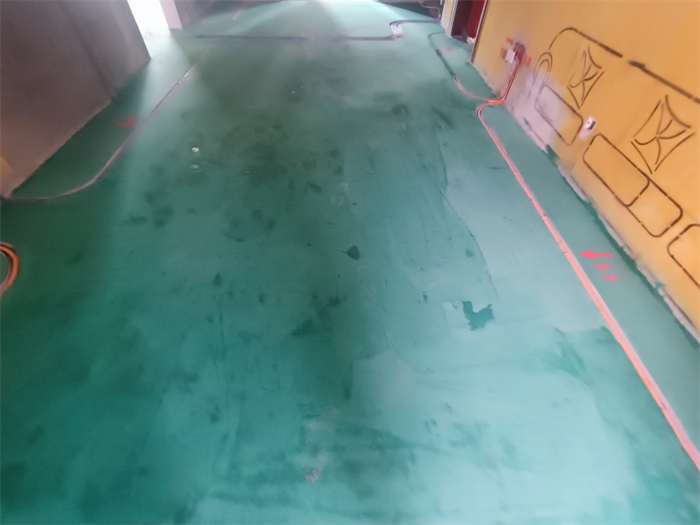

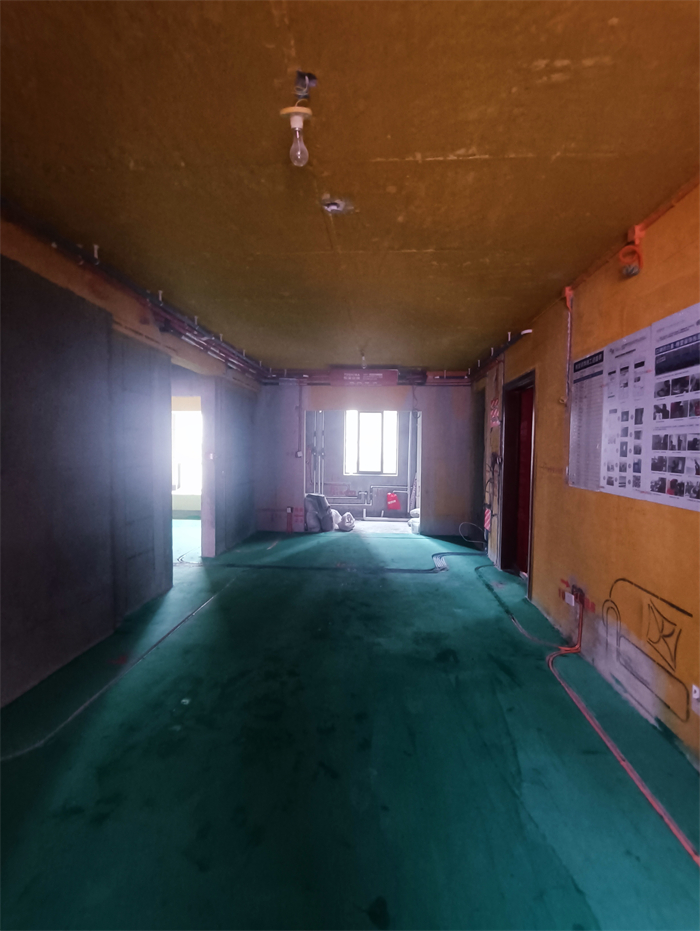

客餐厅对角。

发表于 2022-1-23 15:00:09

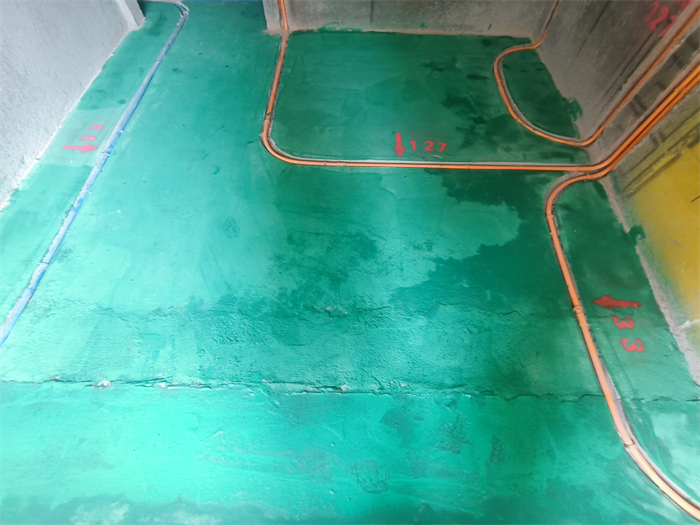

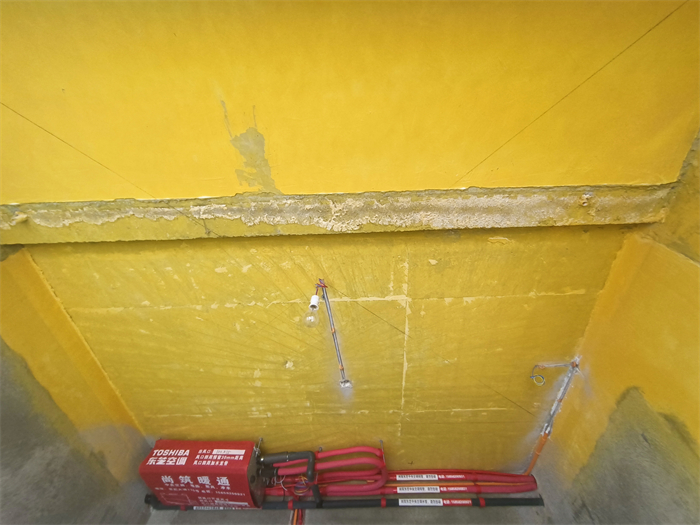

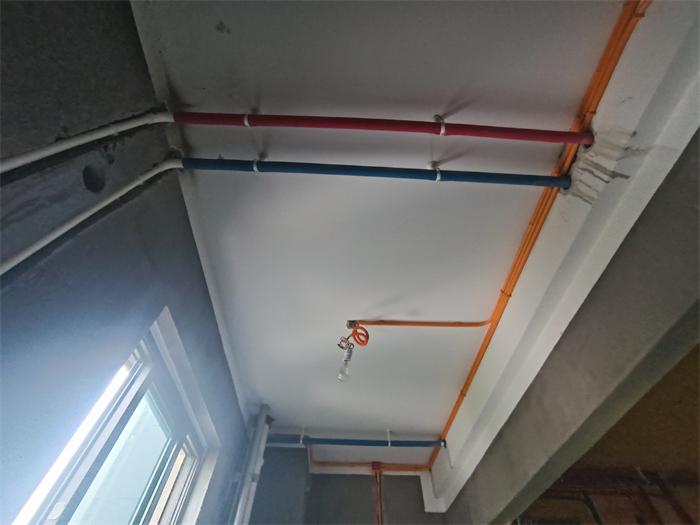

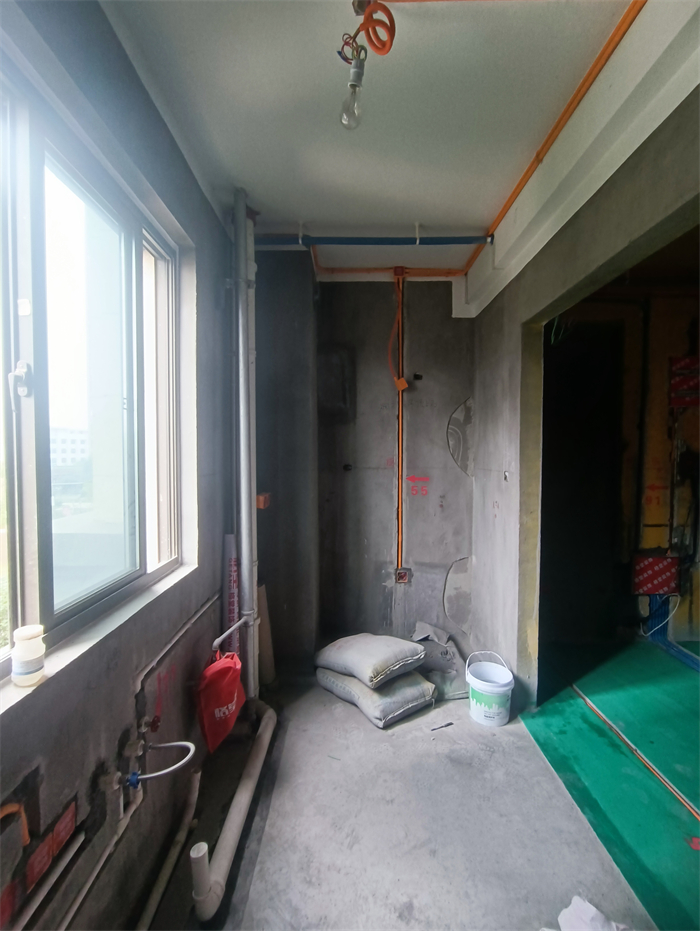

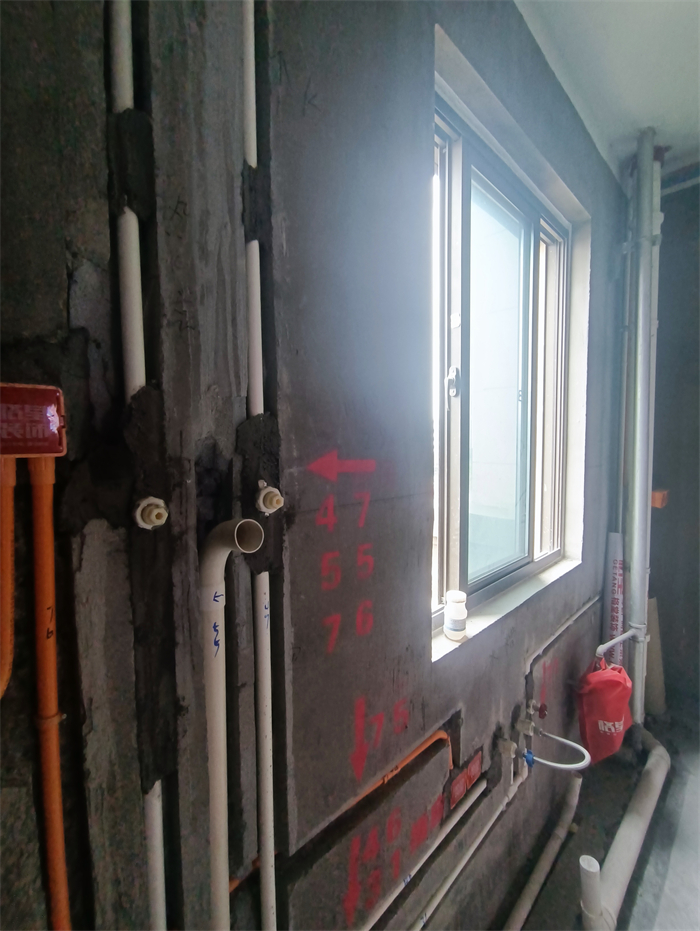

厨房水电布线图。

发表于 2022-1-23 15:00:29

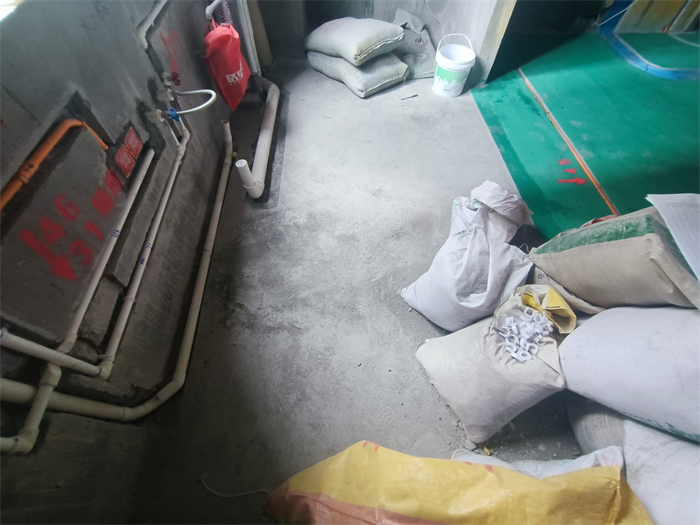

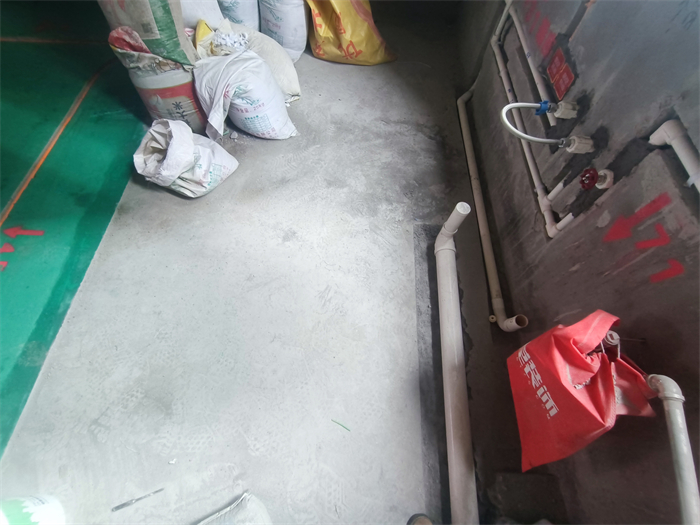

厨房对角。

发表于 2022-1-23 15:08:40

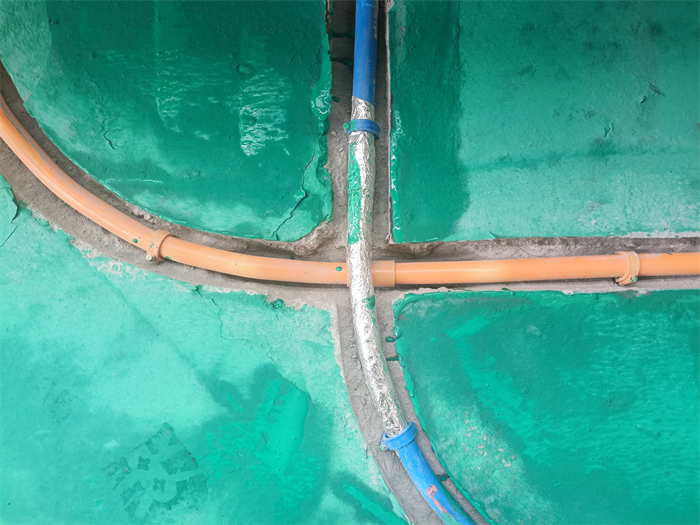

黄色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

发表于 2022-1-23 15:10:01

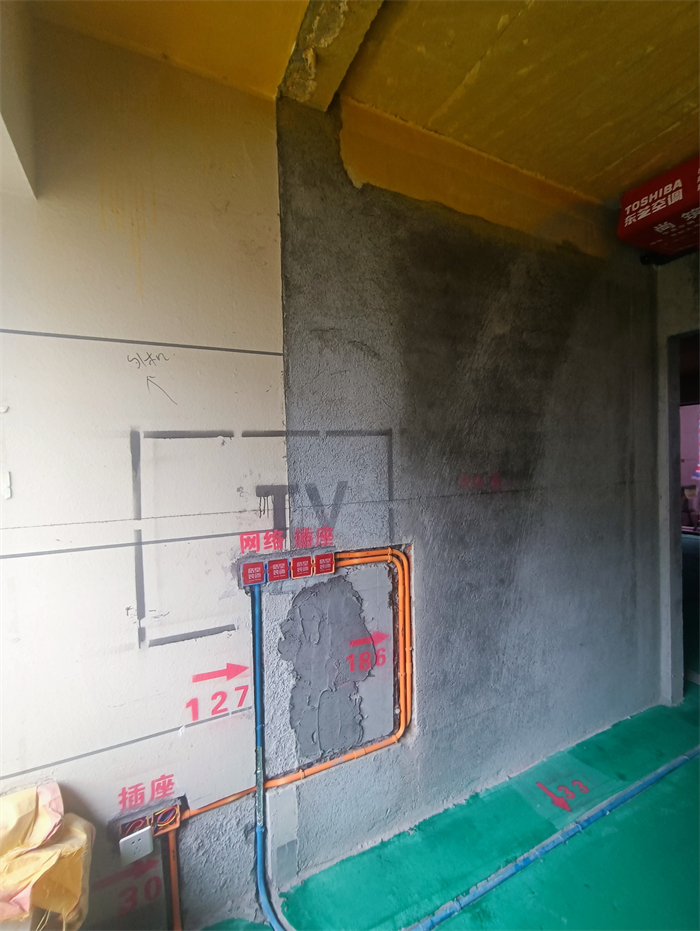

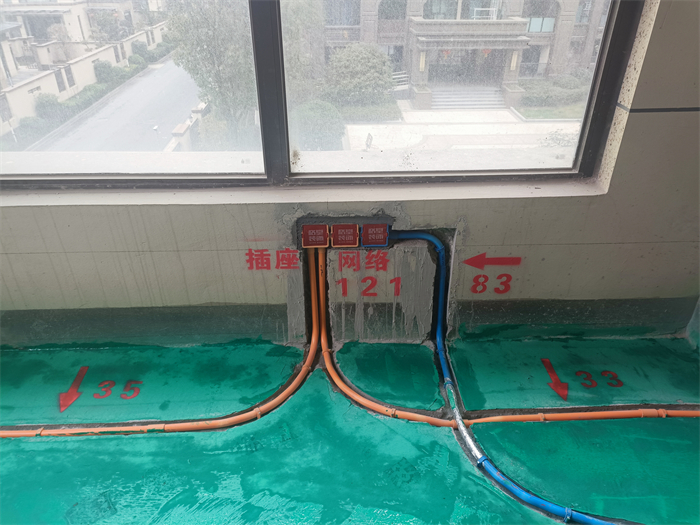

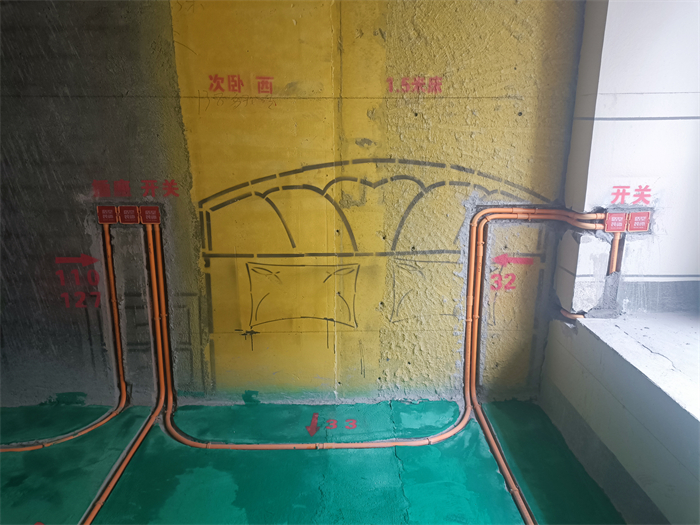

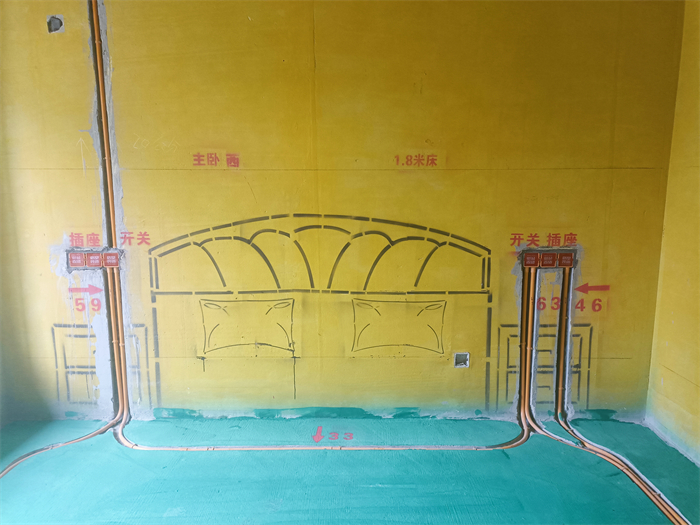

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2022-1-23 15:17:44

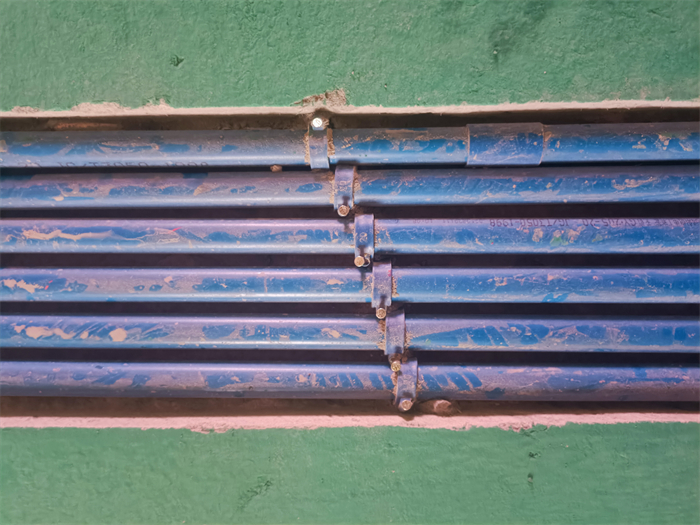

地面线管并排2根以上管卡错位顺钉，间隙均匀。
