常山定阳小区3-1-8#90㎡现代——设计似杯茶

发表于 2022-1-6 14:10:05

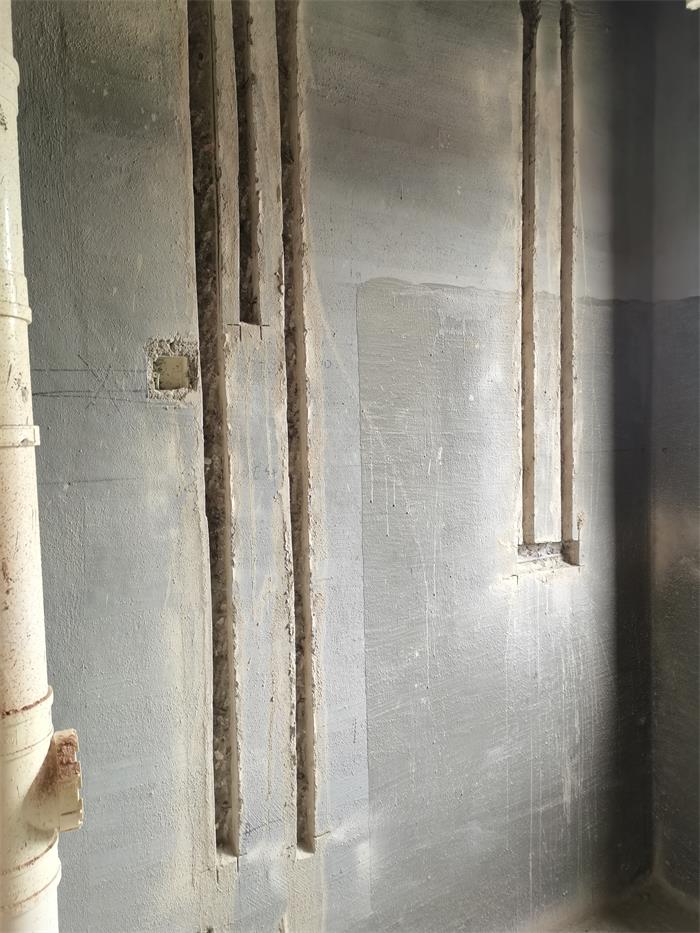

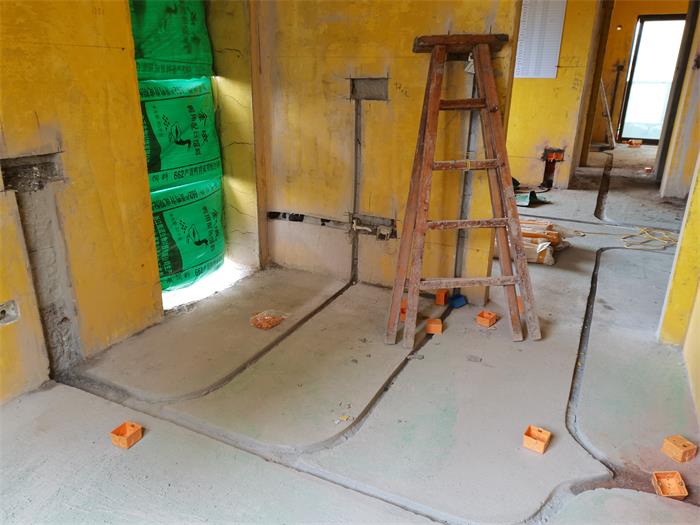

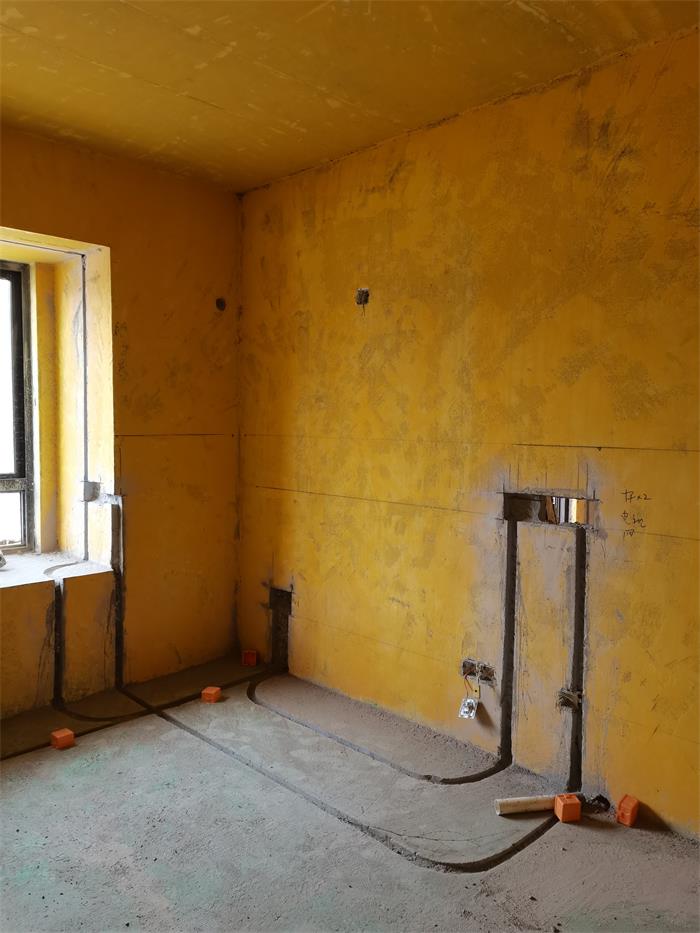

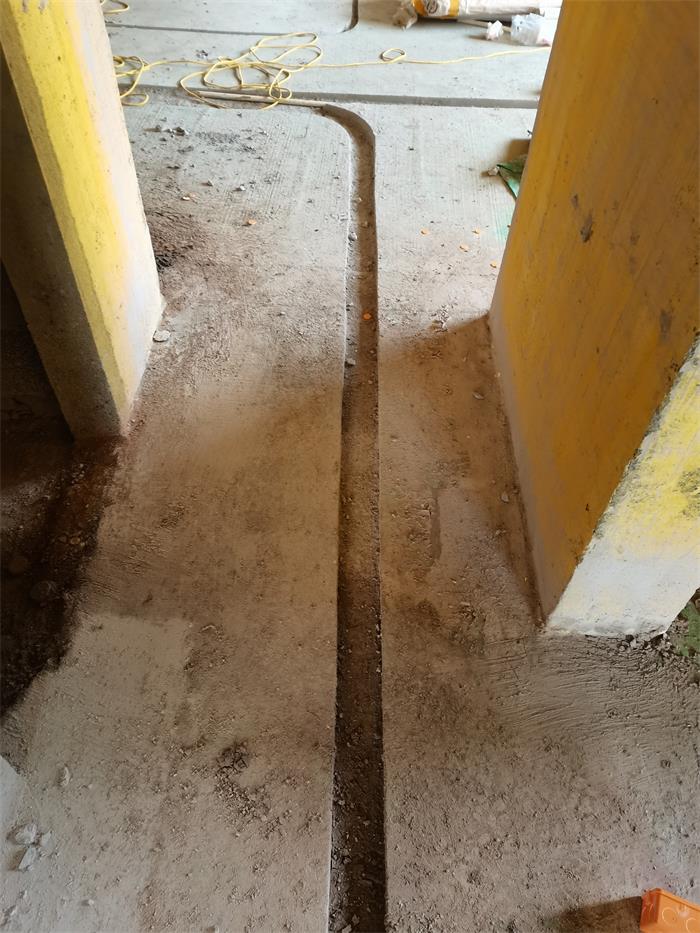

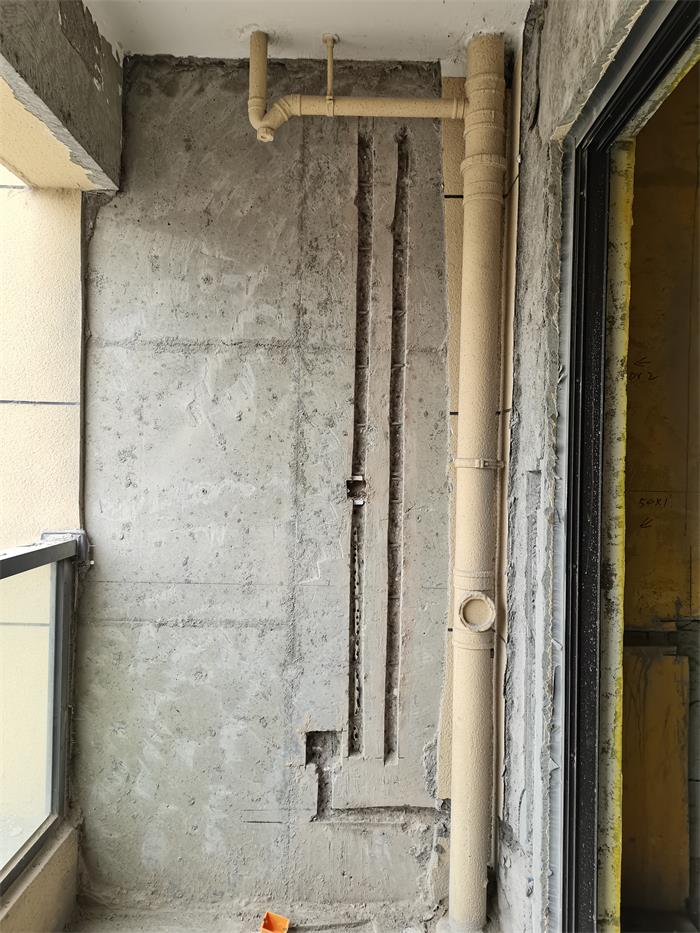

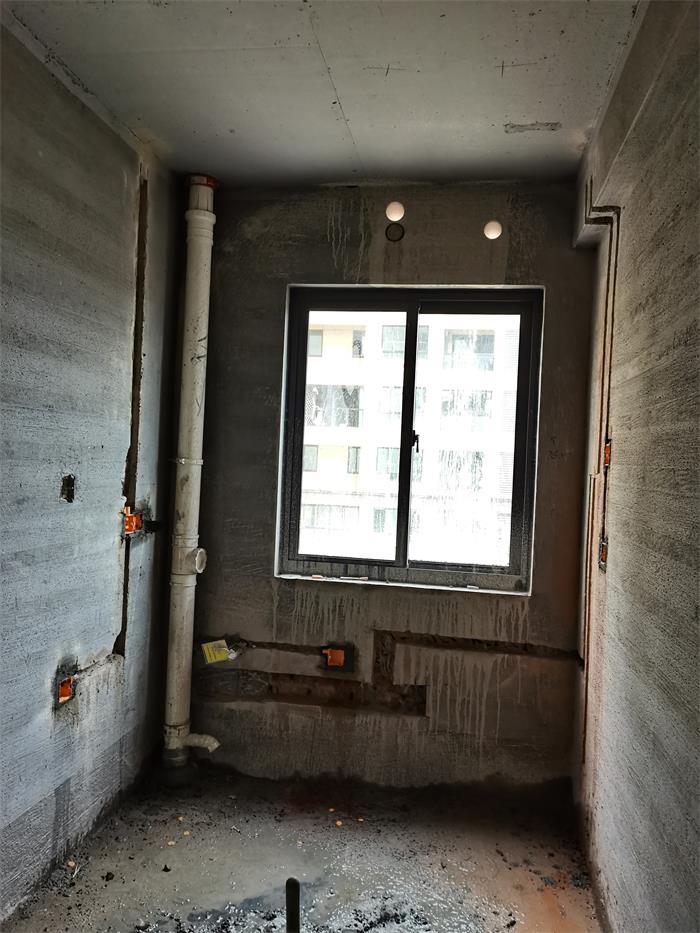

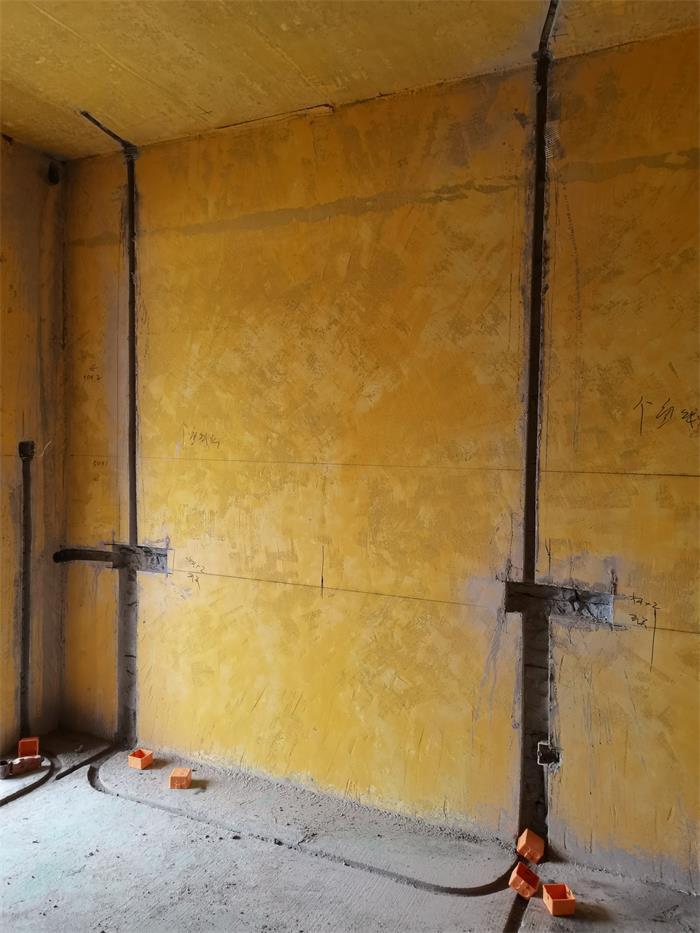

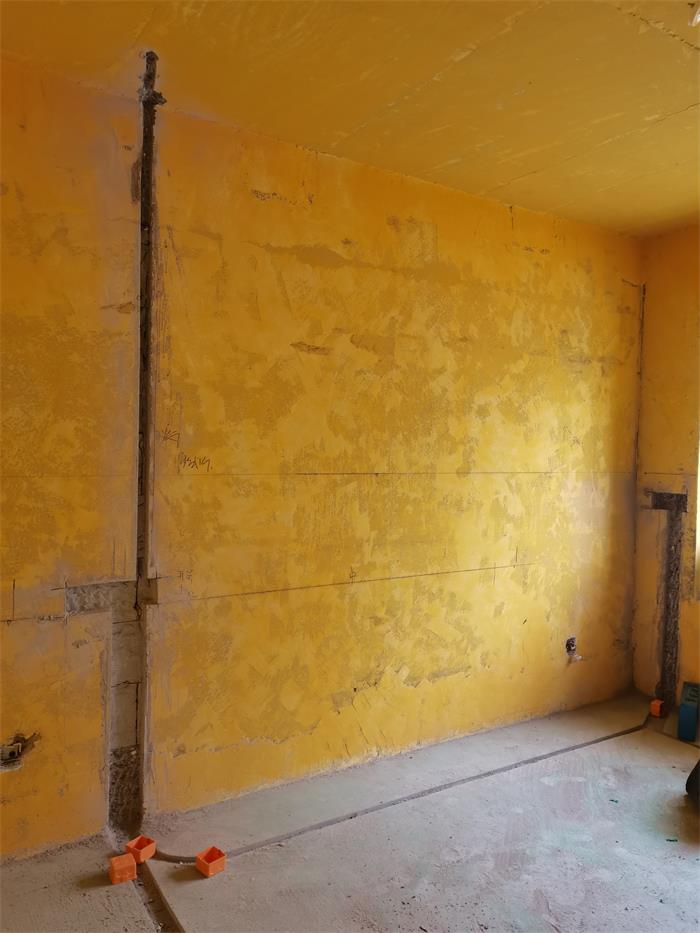

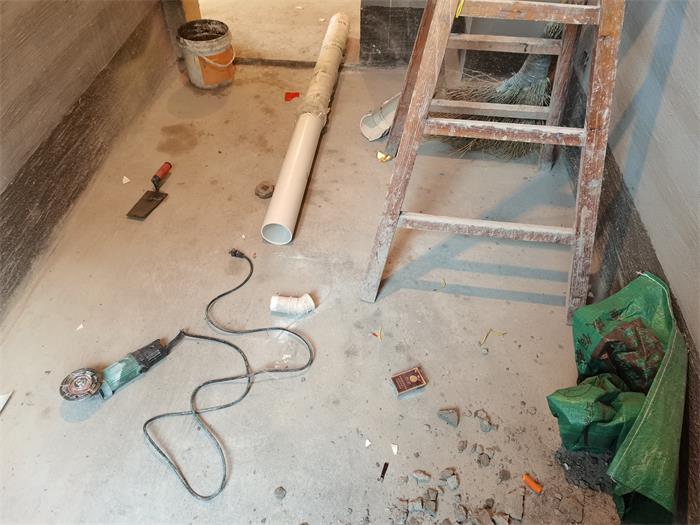

水电线槽已开好，我们开线槽前先弹过墨线，再用切割机切切割开线槽，这样开的线槽就横平竖直了

发表于 2022-1-6 14:11:29

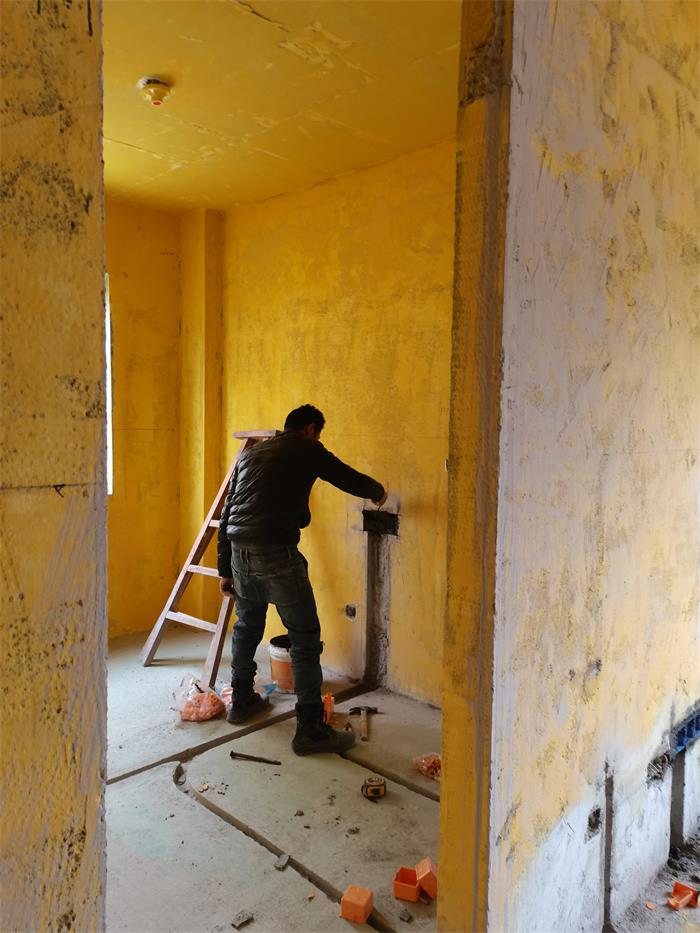

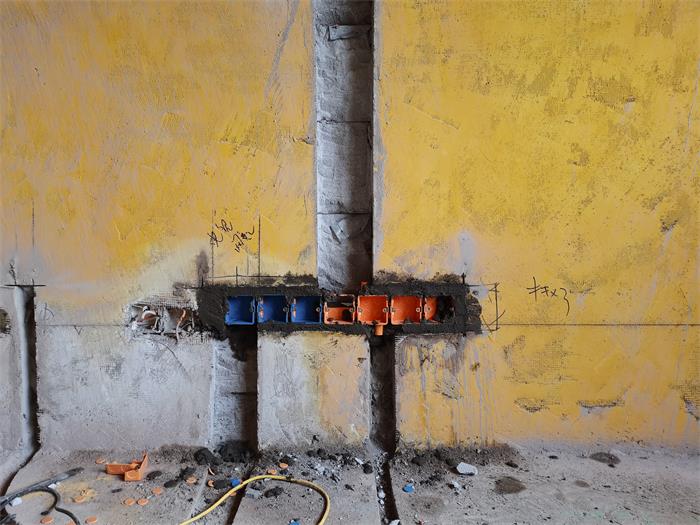

水电工艺施工，师傅在预埋水电暗盒

发表于 2022-1-6 14:12:34

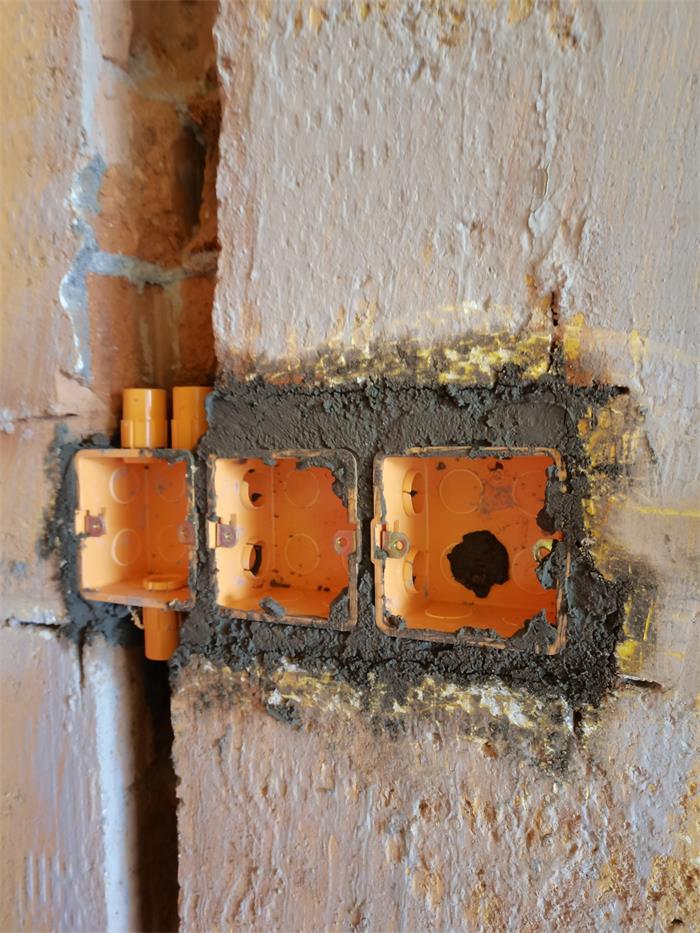

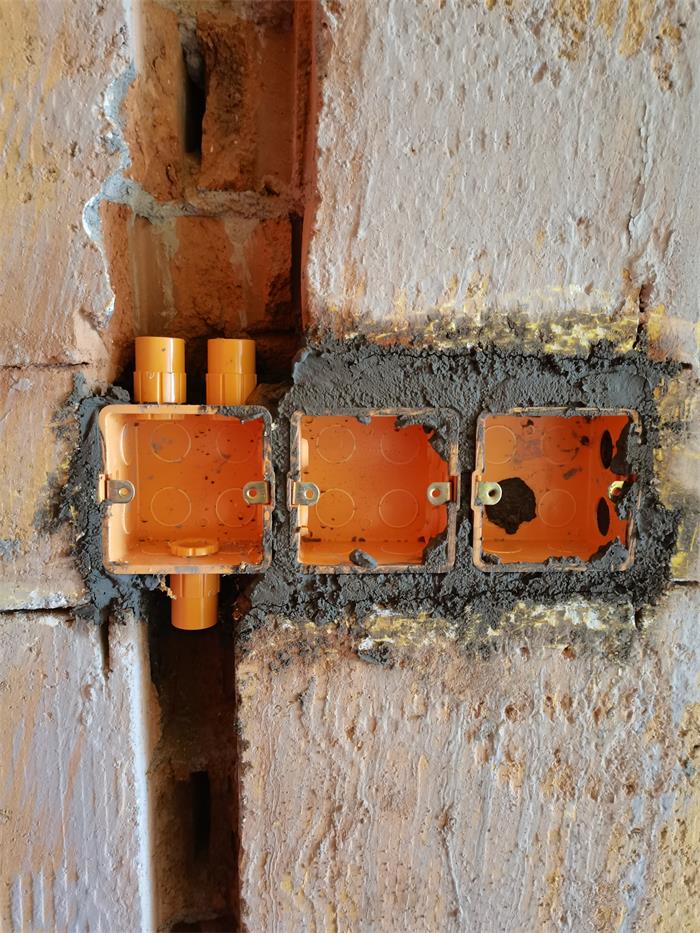

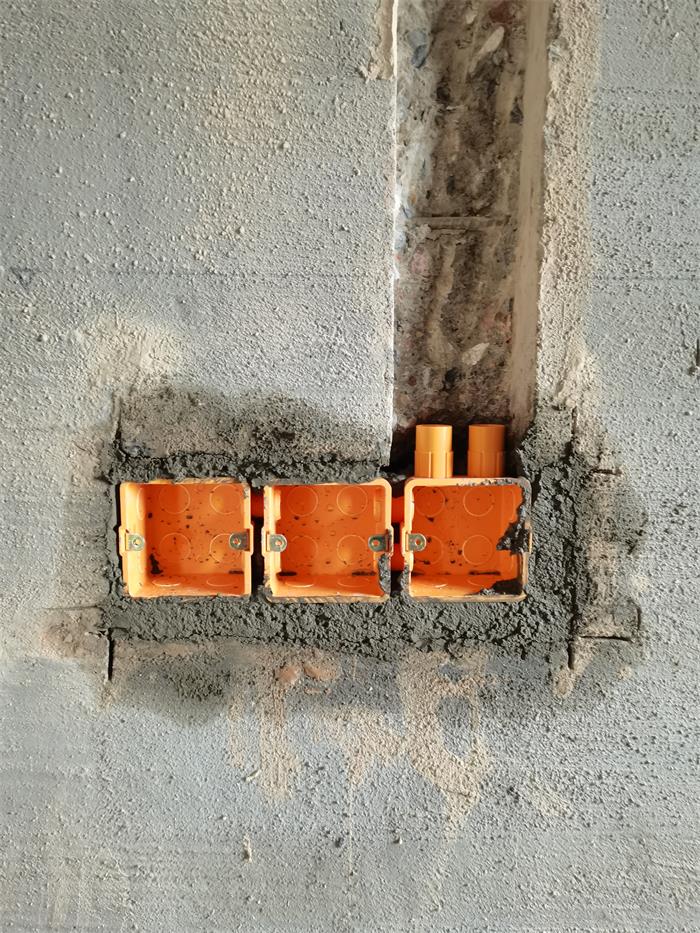

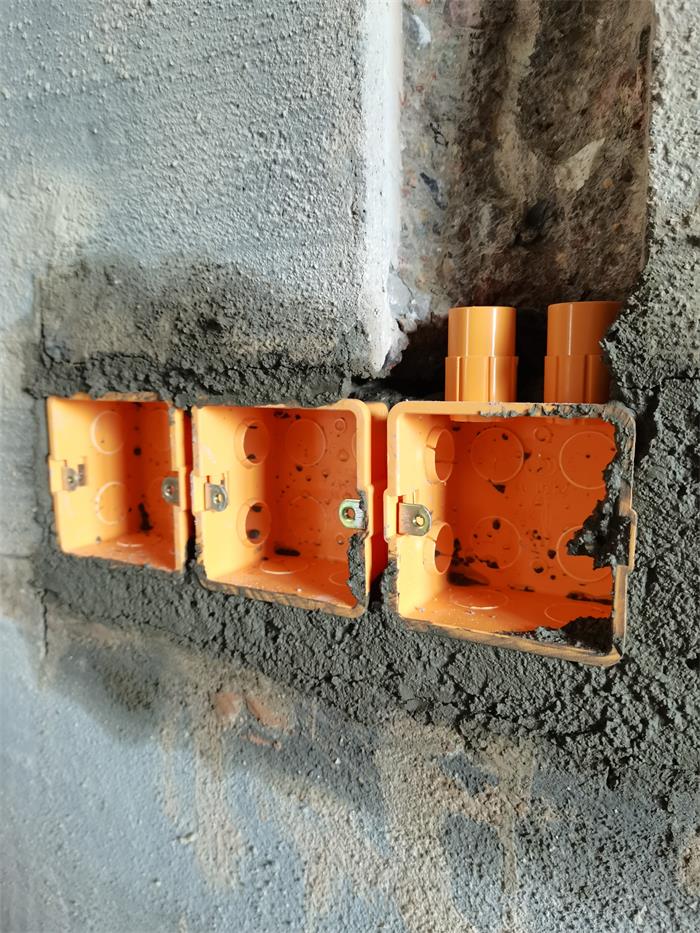

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2022-1-6 14:13:39

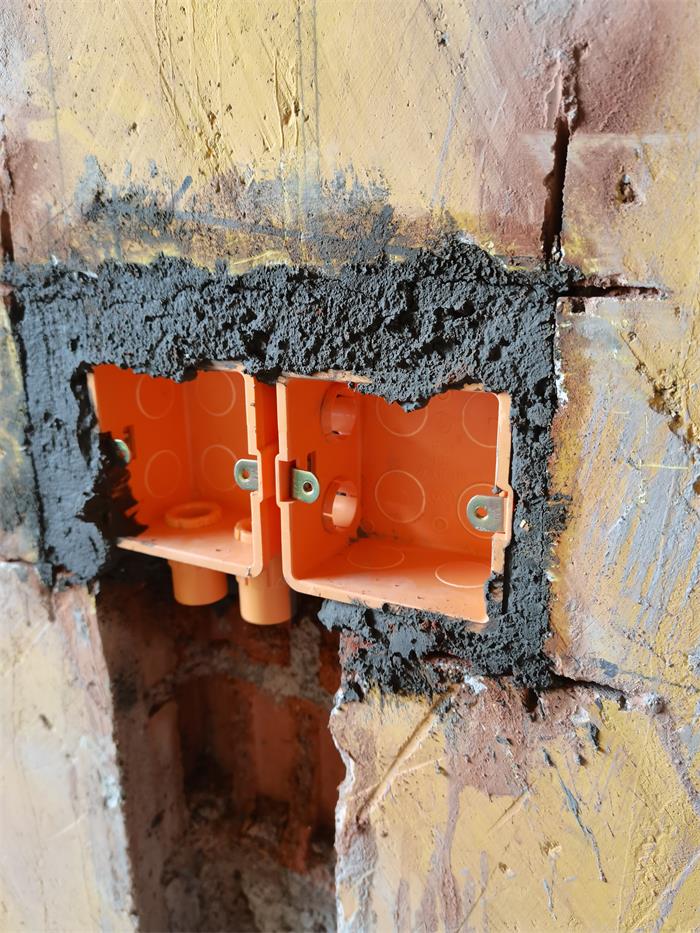

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2022-1-6 14:14:03

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2022-1-10 12:41:45

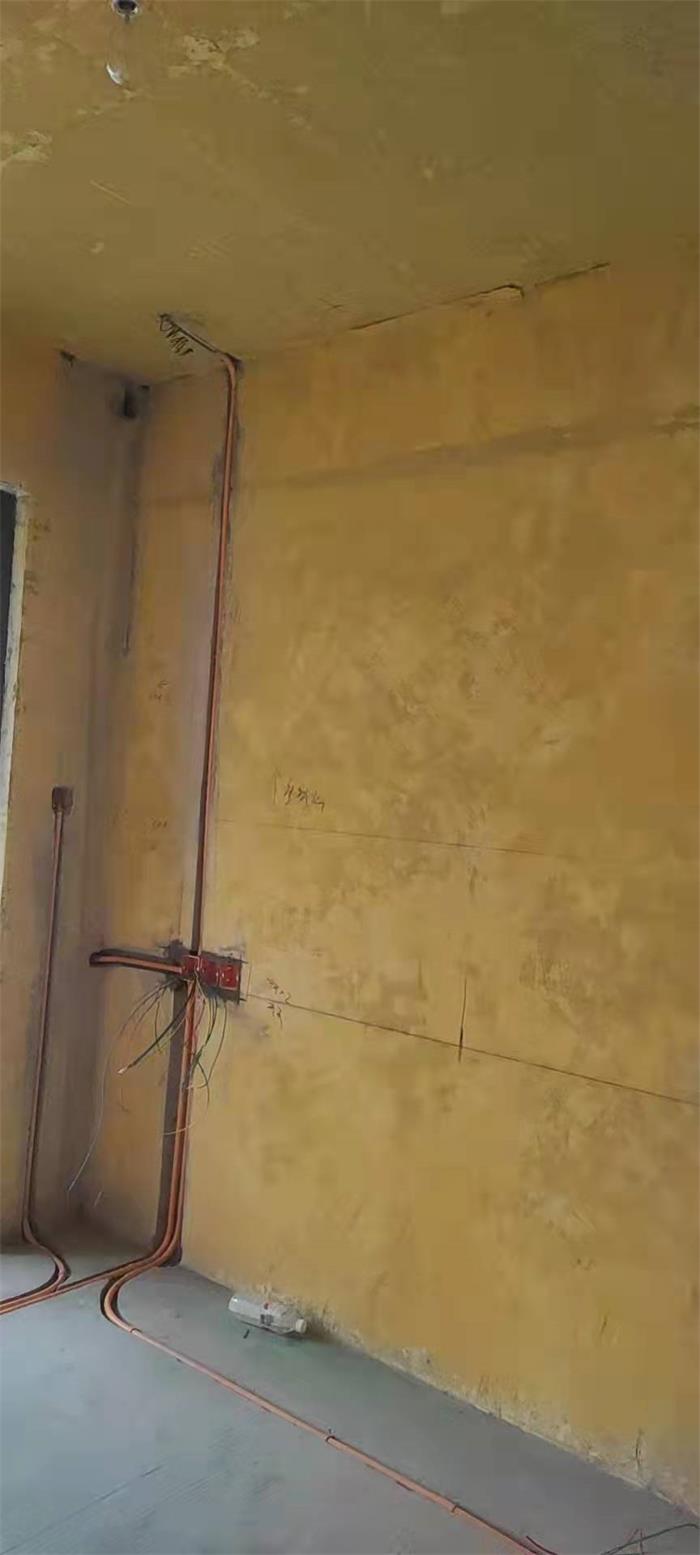

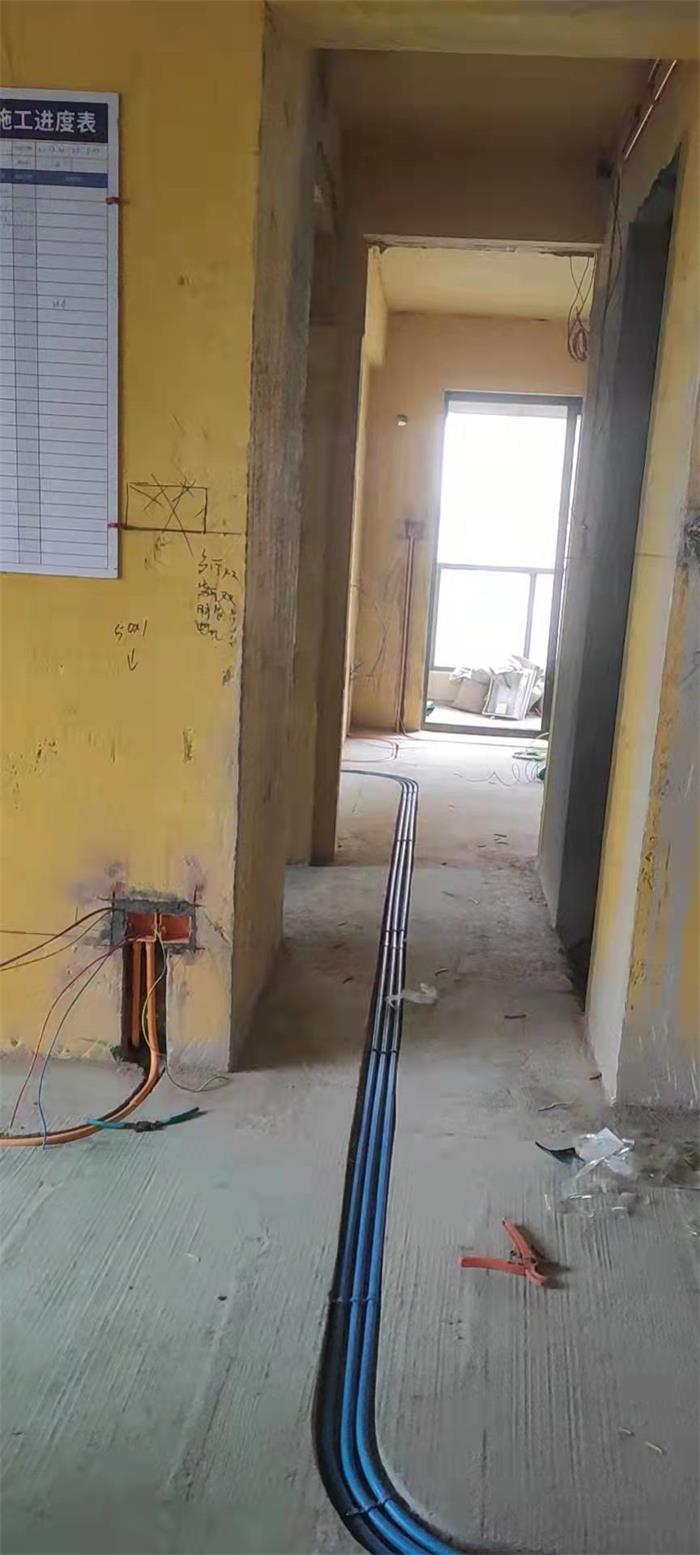

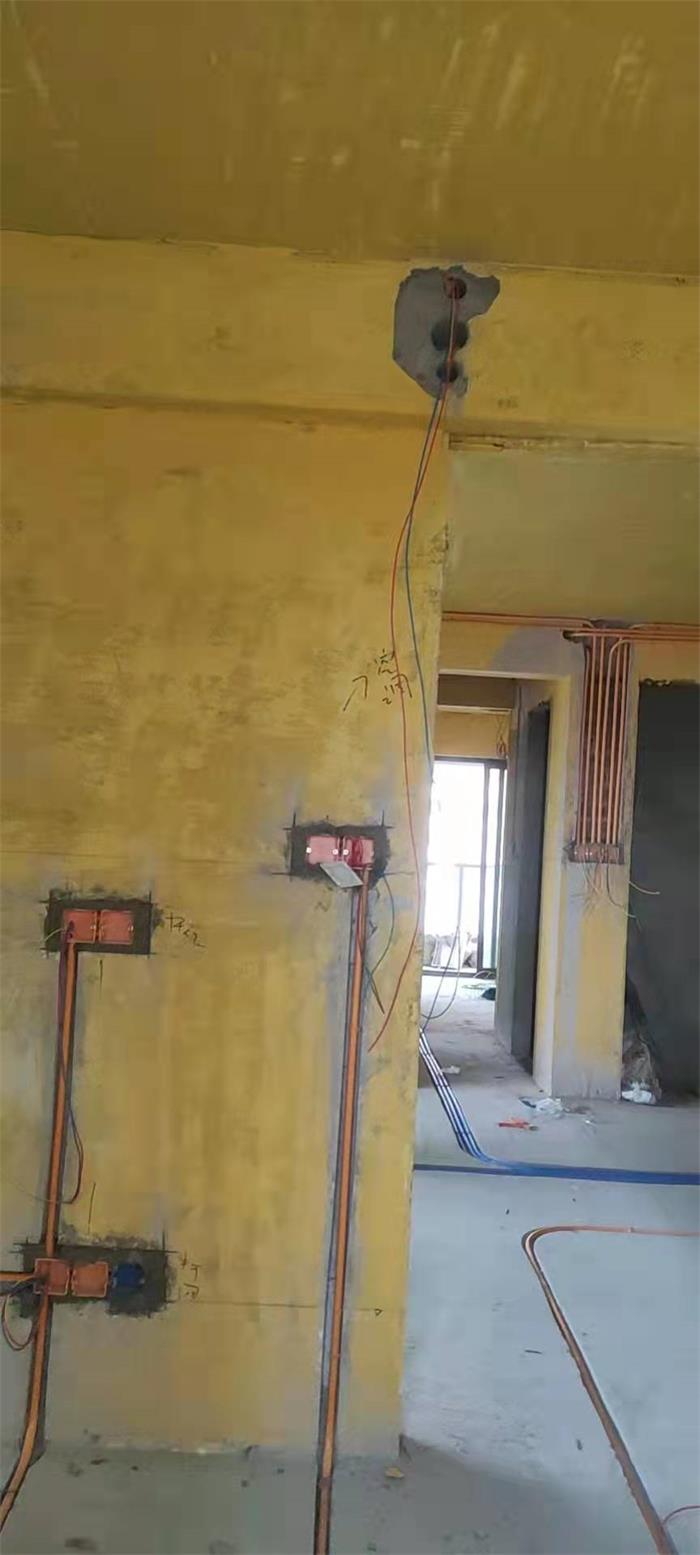

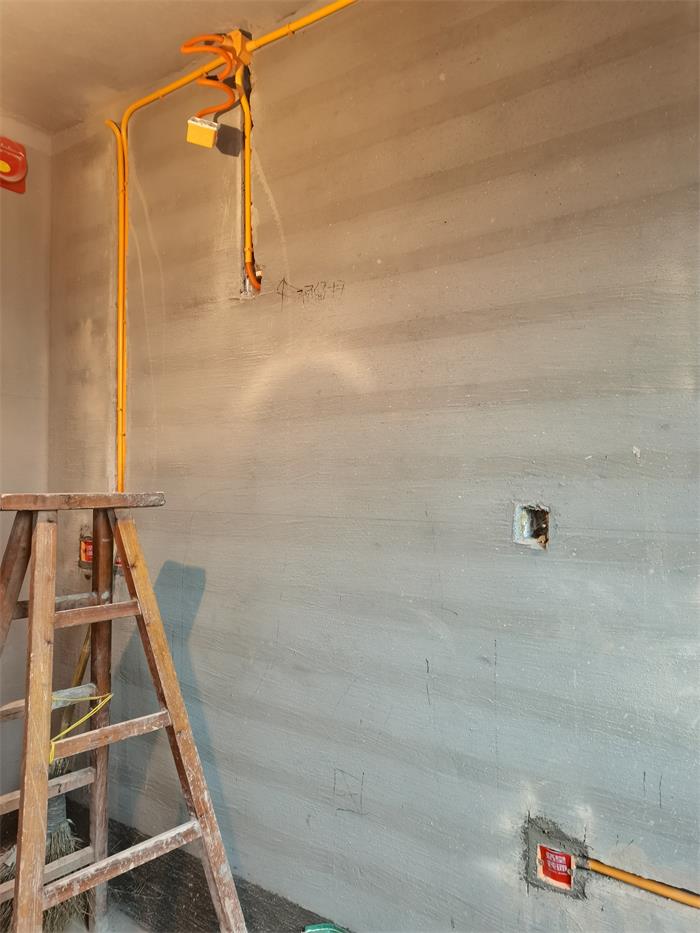

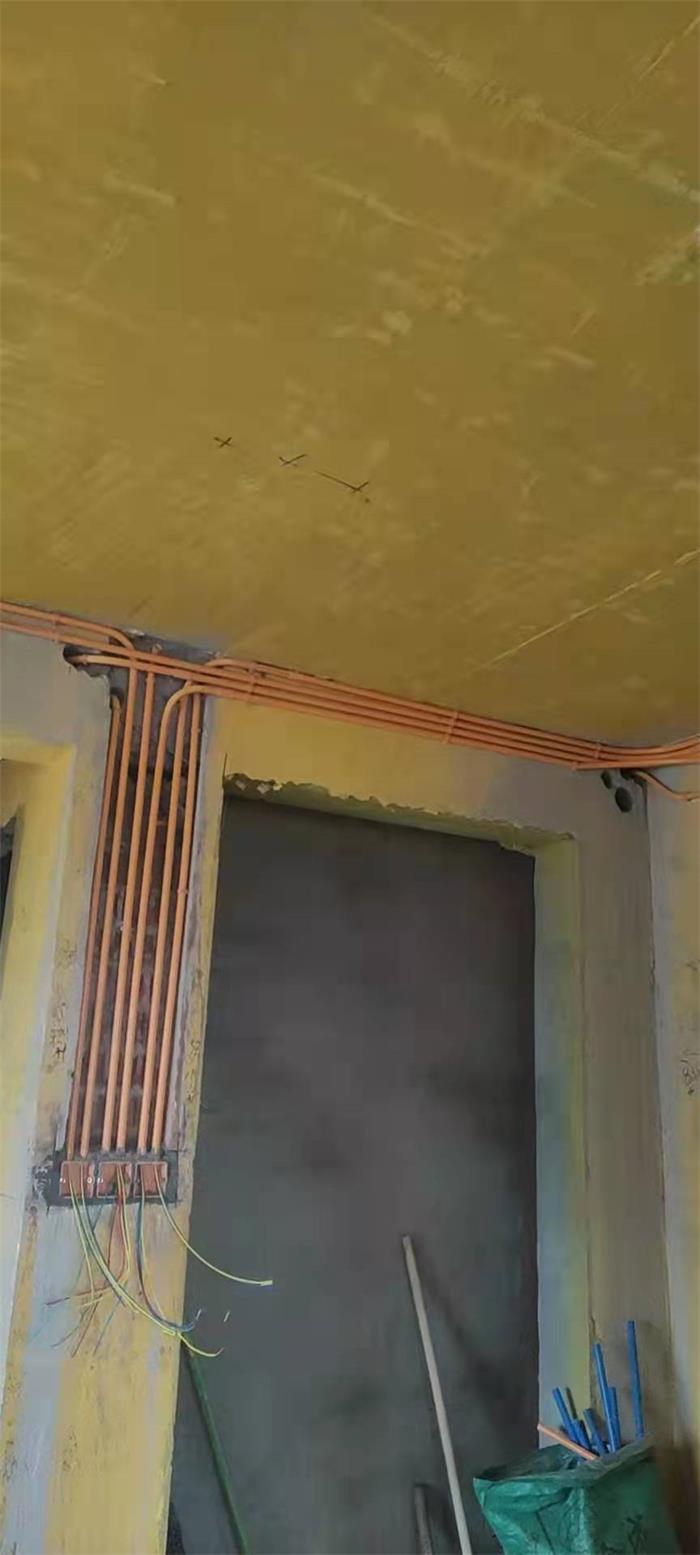

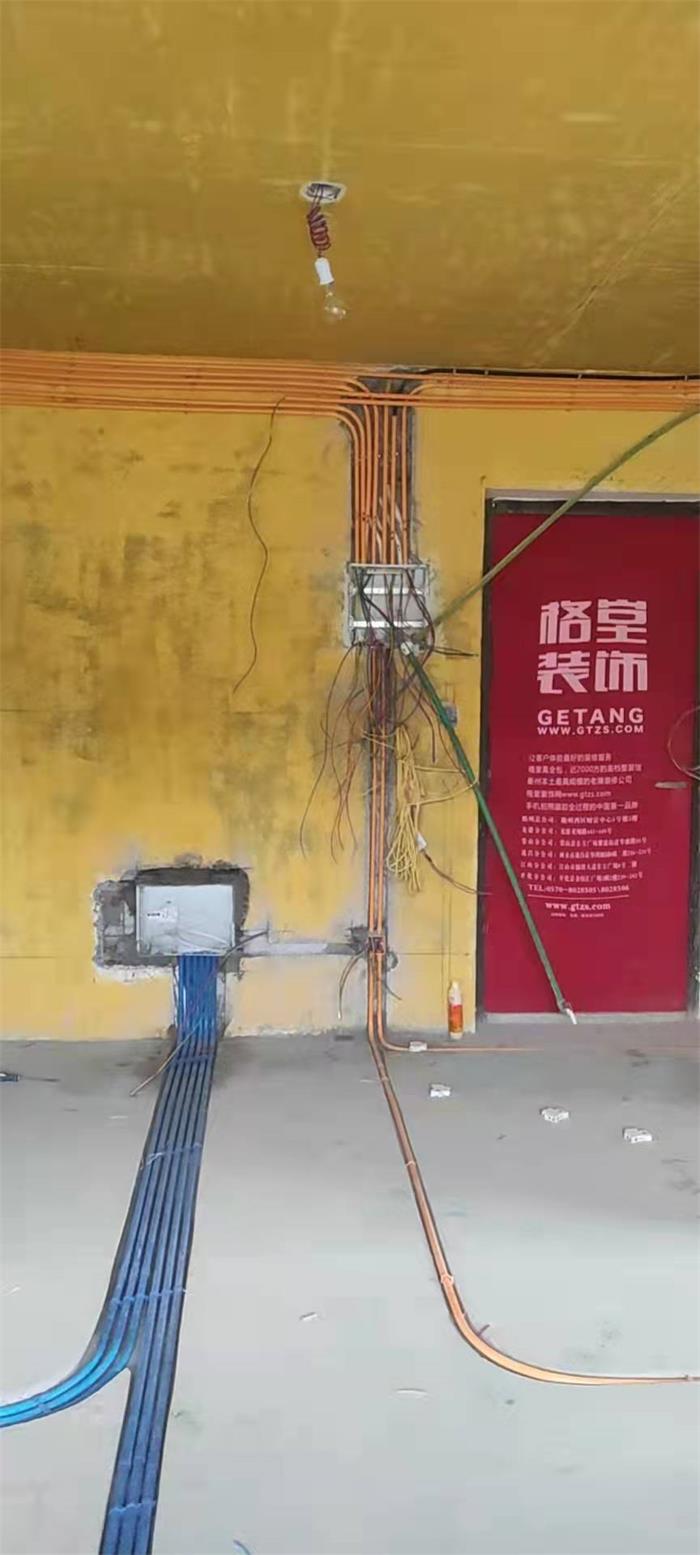

水电工艺施工中，暗盒预埋，线管布置完成，穿线施工。蓝色线管表示弱电，橙色线管表示强电，强弱电不能在同一根线管内

发表于 2022-1-10 12:42:19

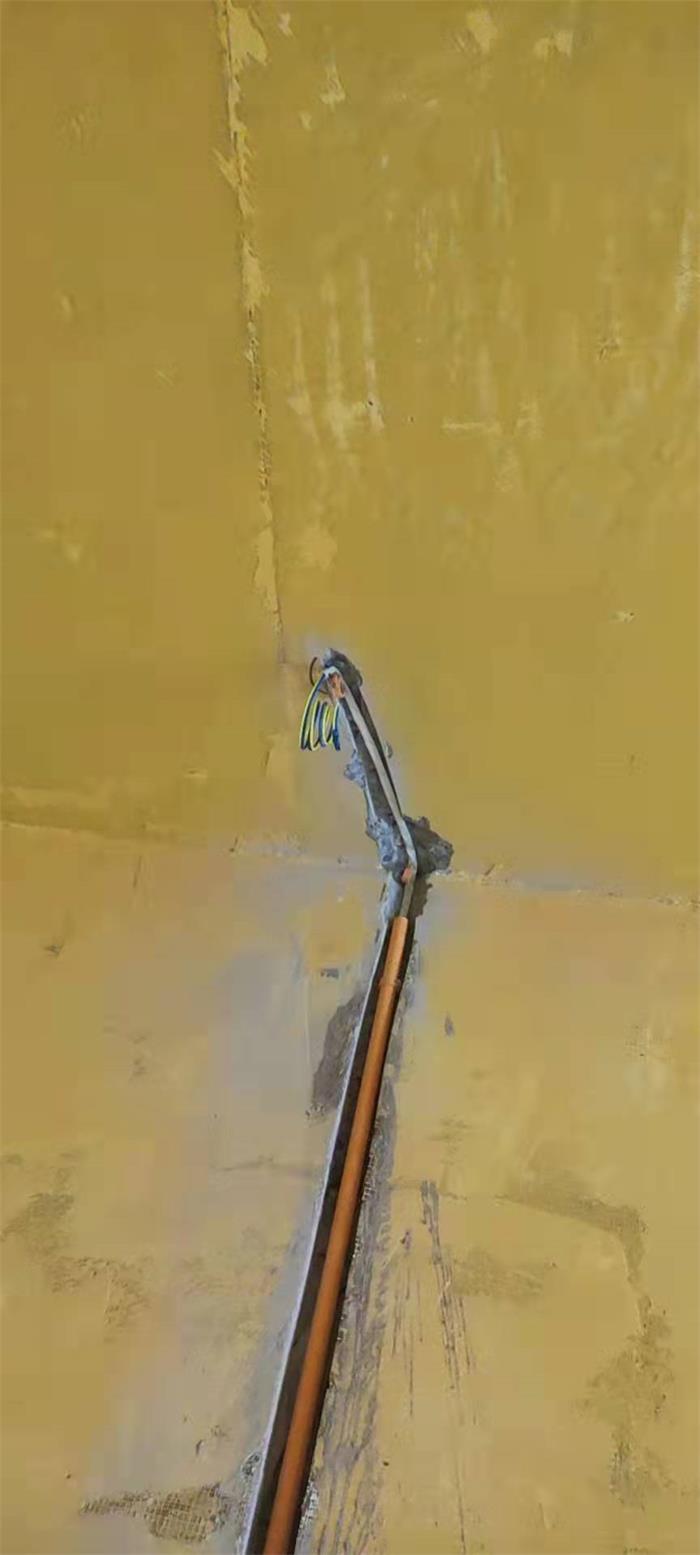

电线露在外面的地方套黄腊管保护

发表于 2022-1-10 12:42:52

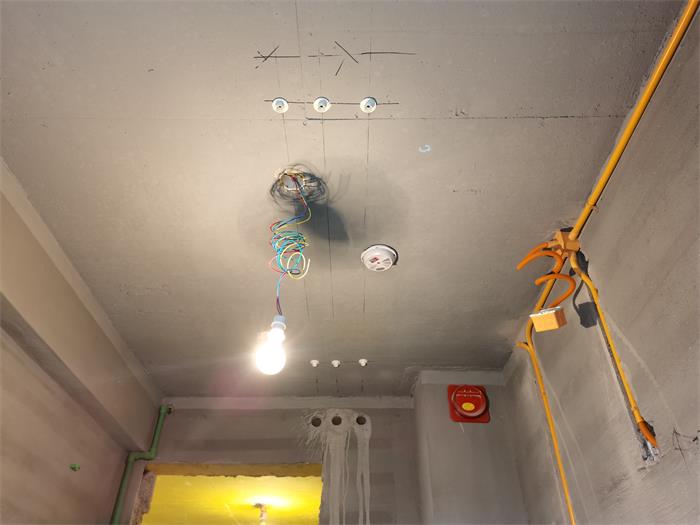

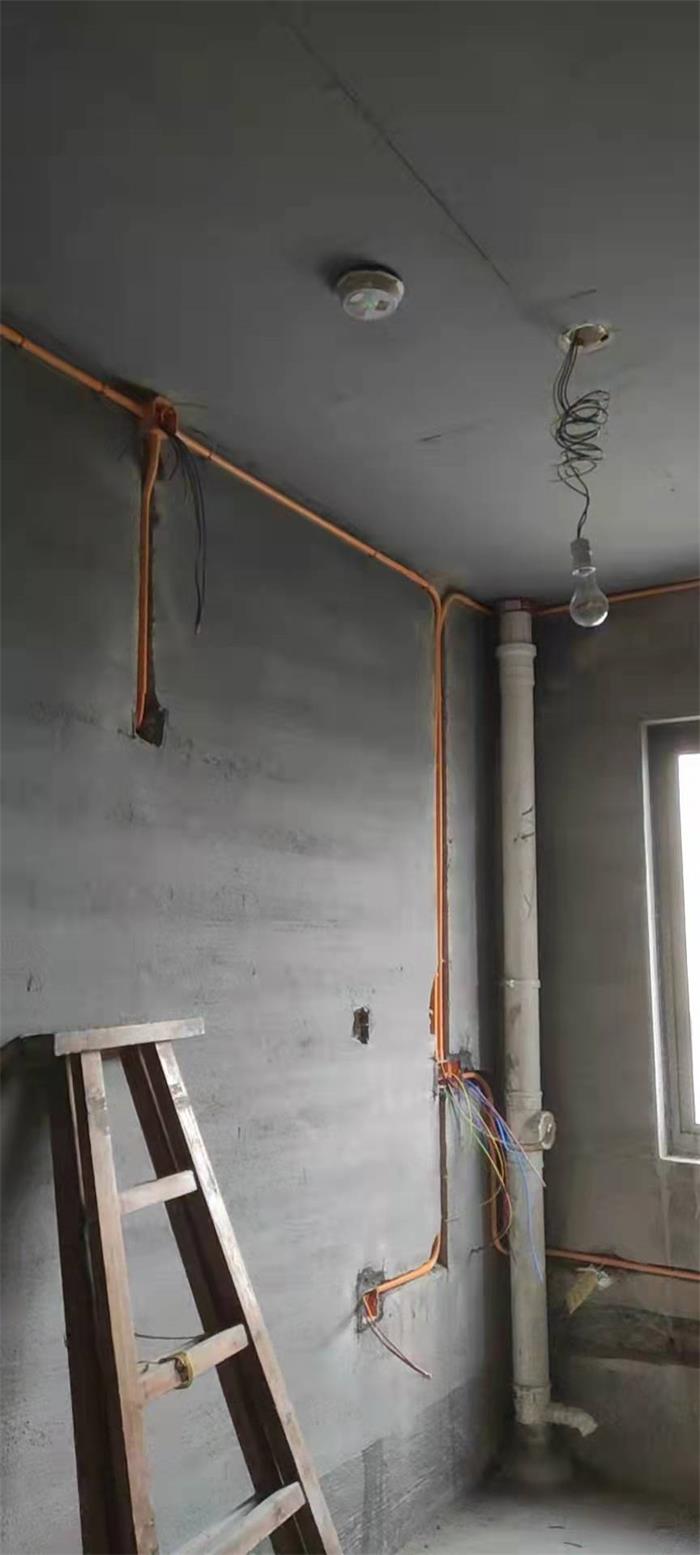

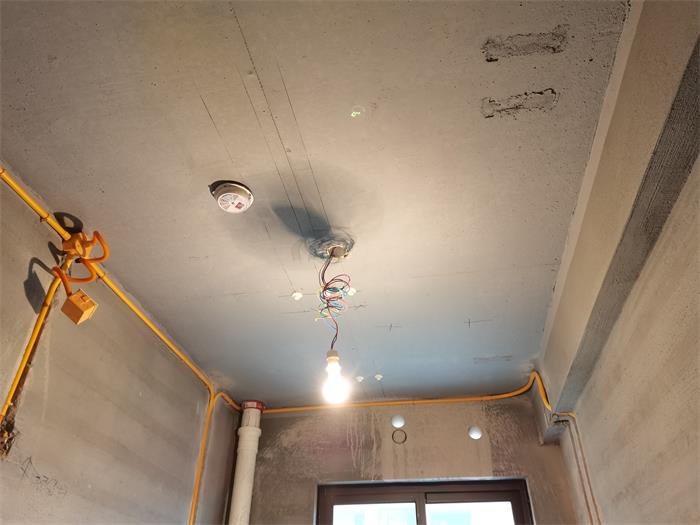

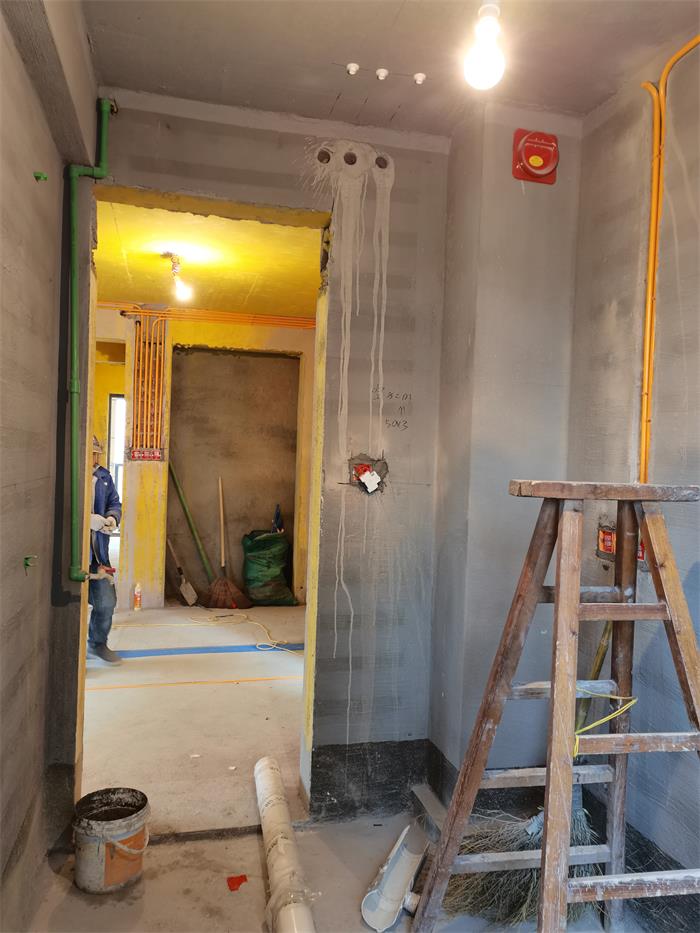

水电穿线施工中

发表于 2022-1-10 12:47:00

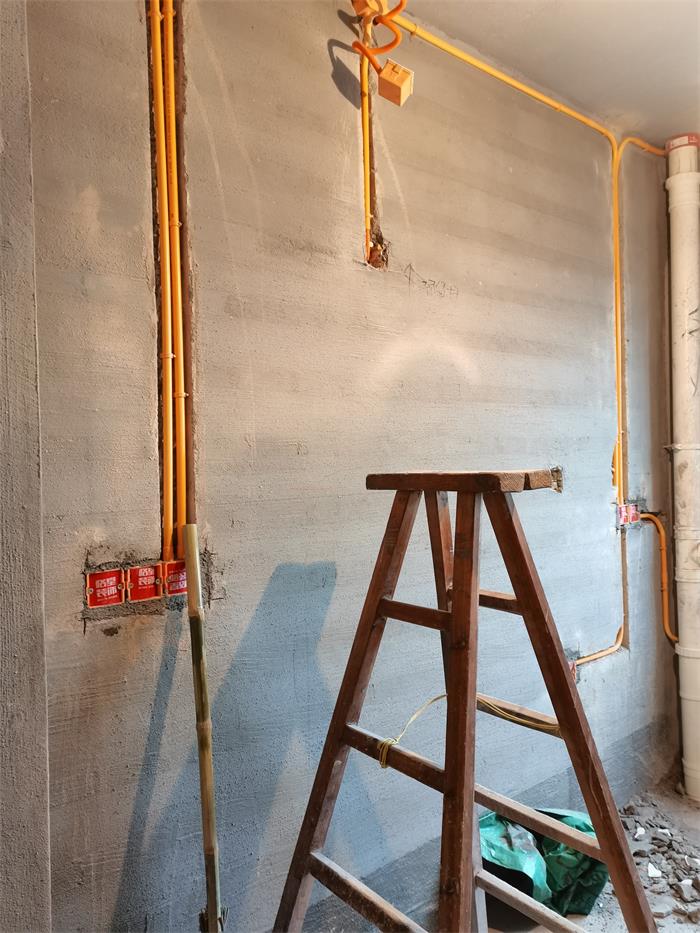

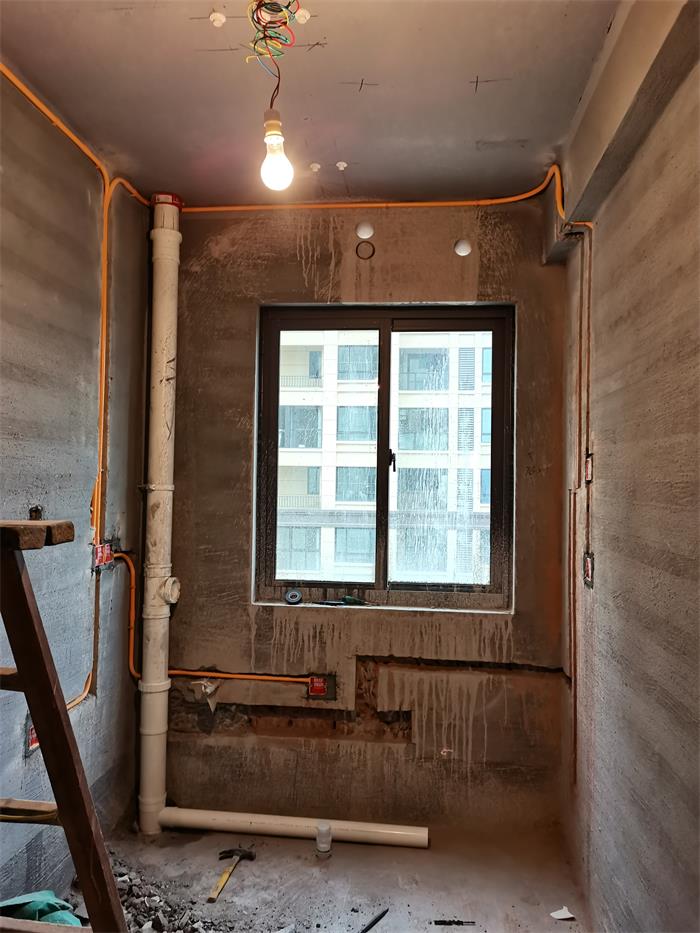

厨房，水电工艺施工，电路已施工完成，开始做水管。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-1-10 12:47:31

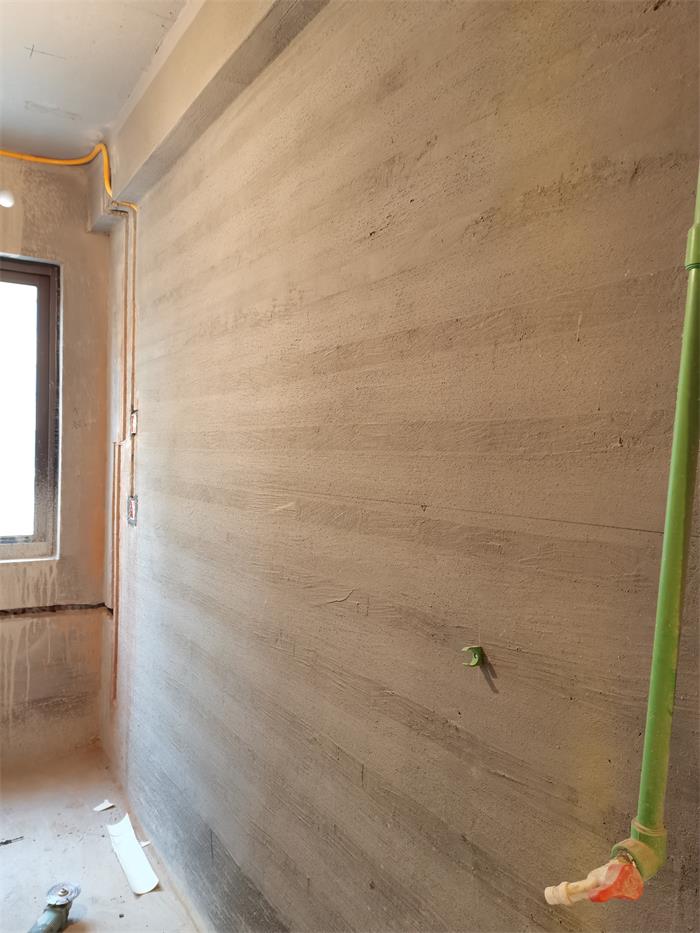

厨房，对角
