[衢州] 阳光水岸11-2-80#120㎡现代—夏日

[复制链接]
 楼主| 发表于 2021-8-17 10:43:09 | 显示全部楼层

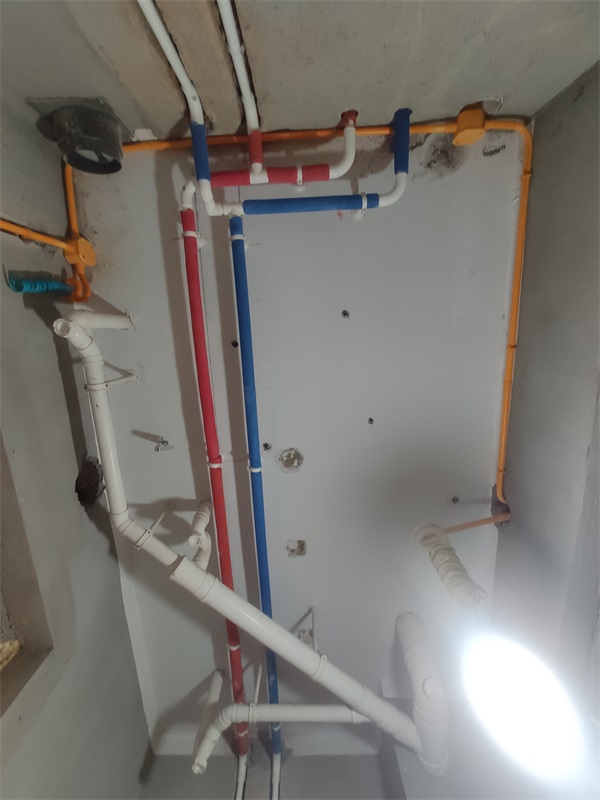

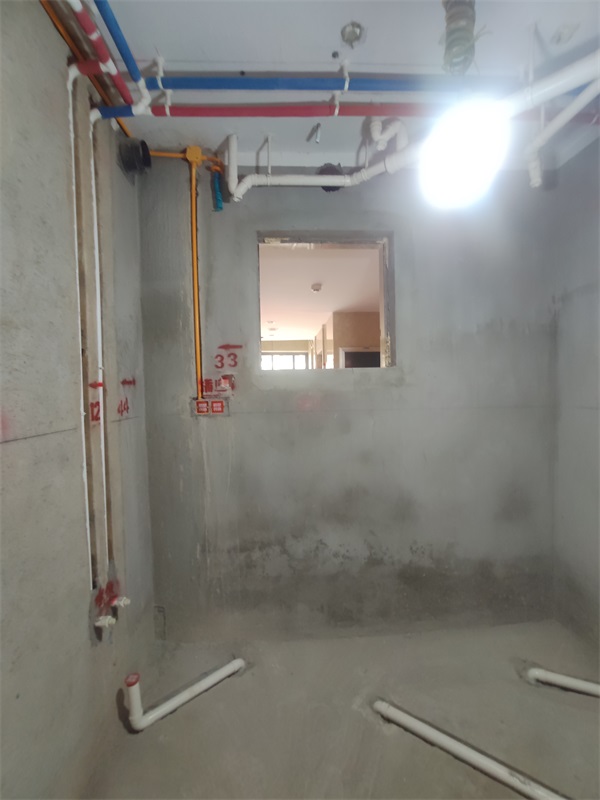

红色保温棉代表热水，蓝色保温棉代表冷水。走墙水管采用下垂式安装







回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 11:03:01 | 显示全部楼层
水管弯头外露不需要包保温棉















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 11:12:32 | 显示全部楼层

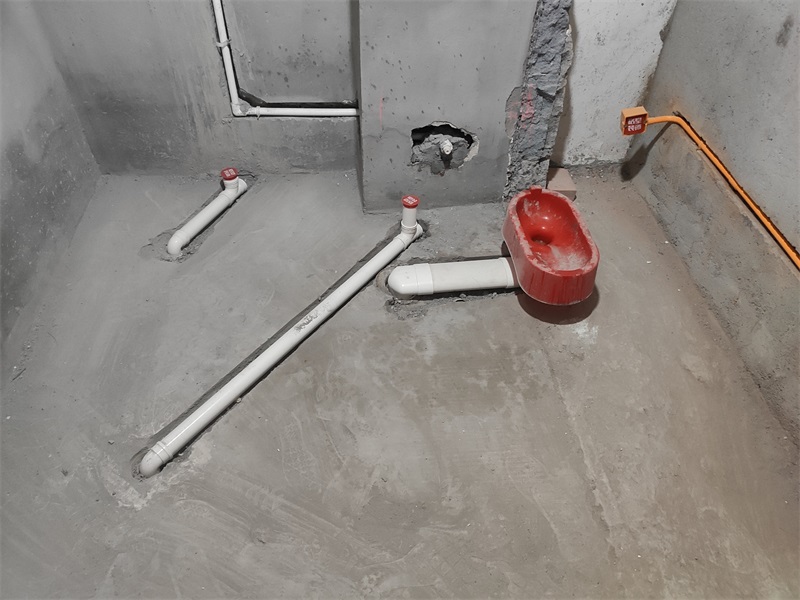

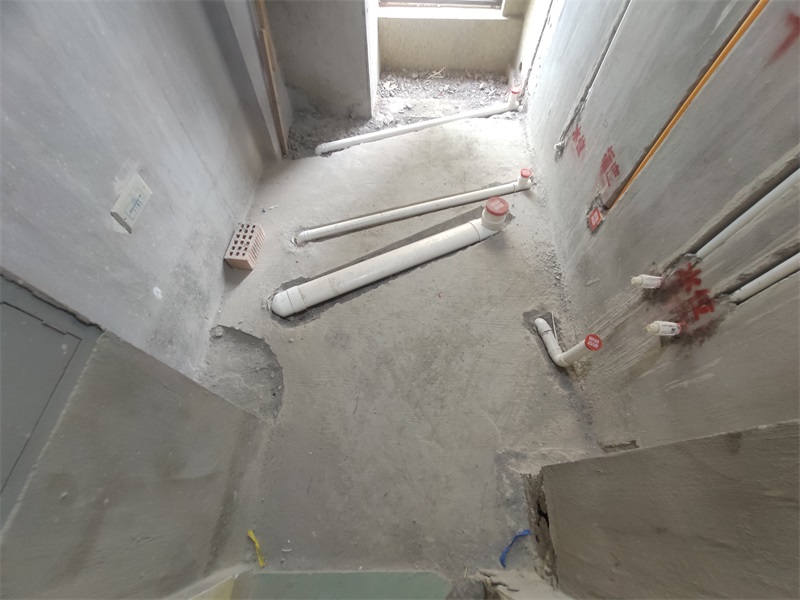

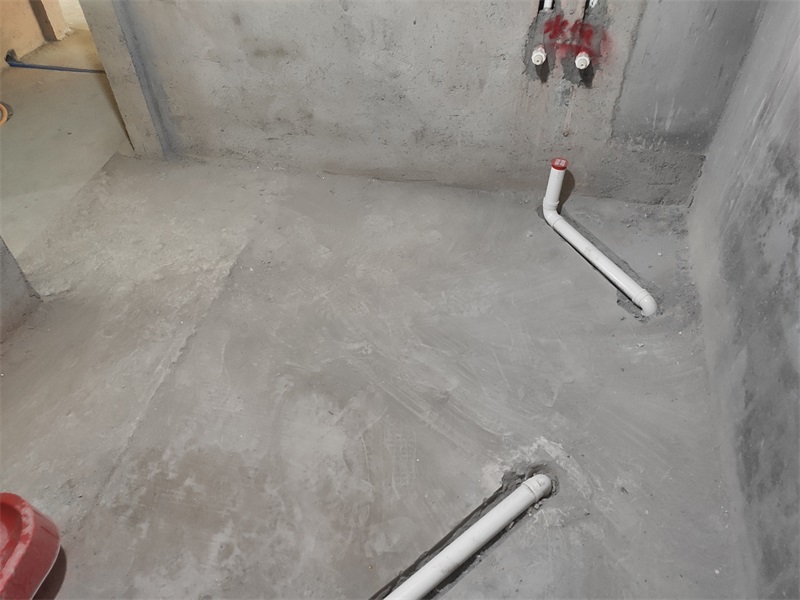

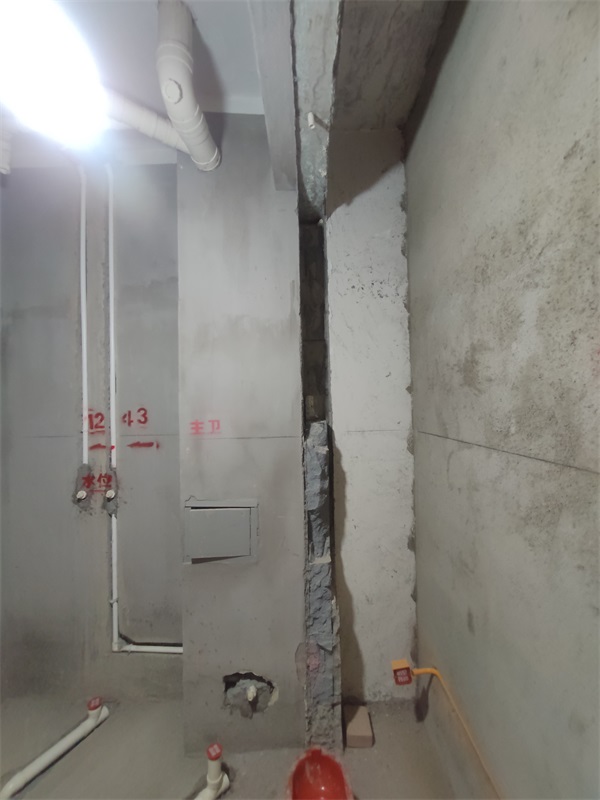

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5-8cm，马桶边上地漏距离毛坯墙面11 cm
















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 11:55:03 | 显示全部楼层

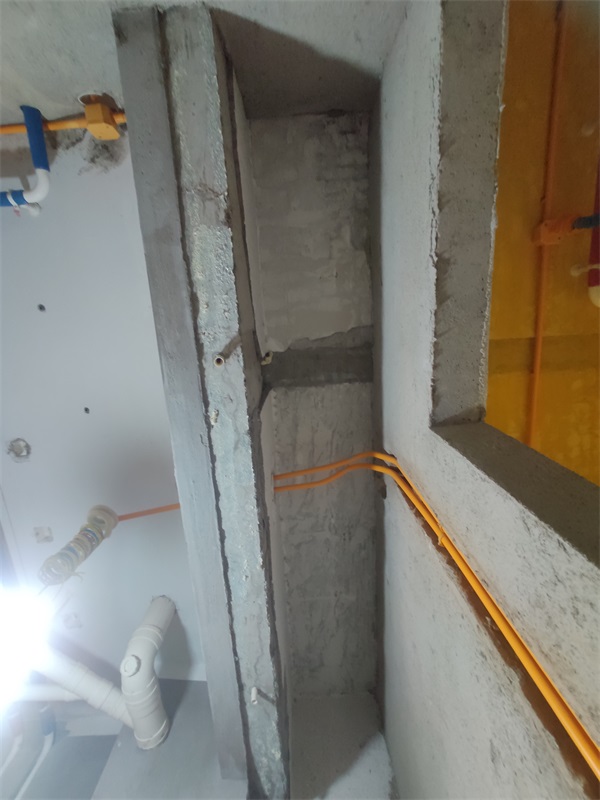

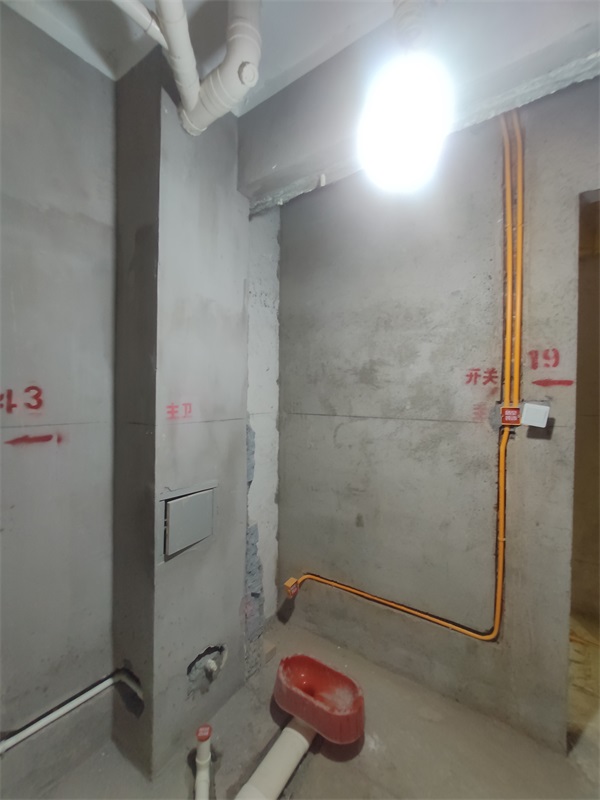

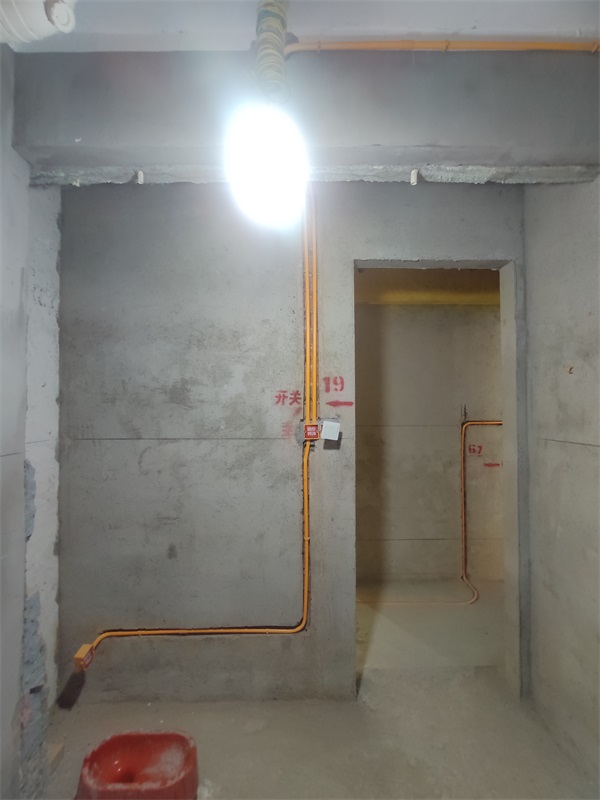

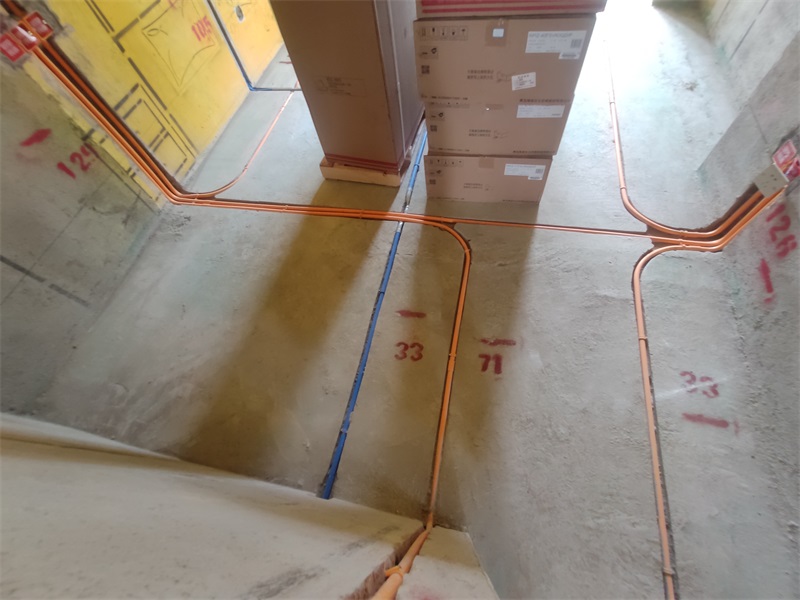

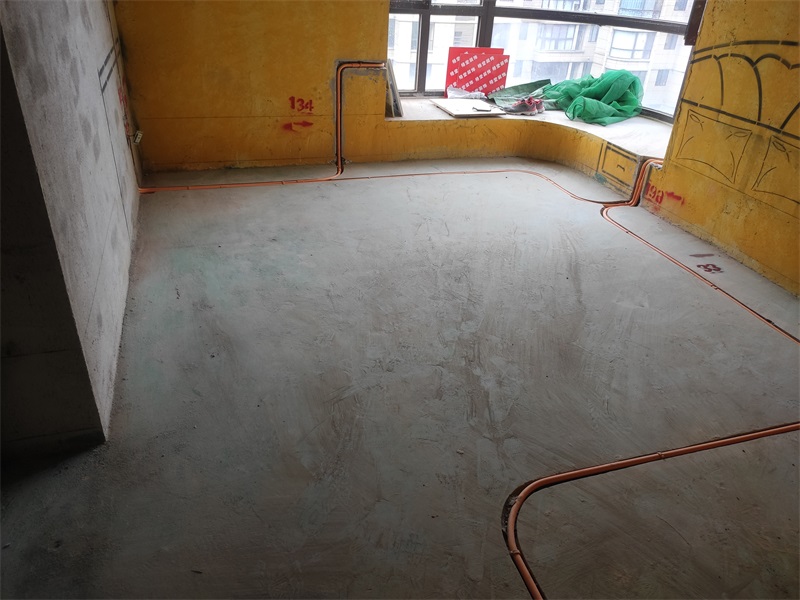

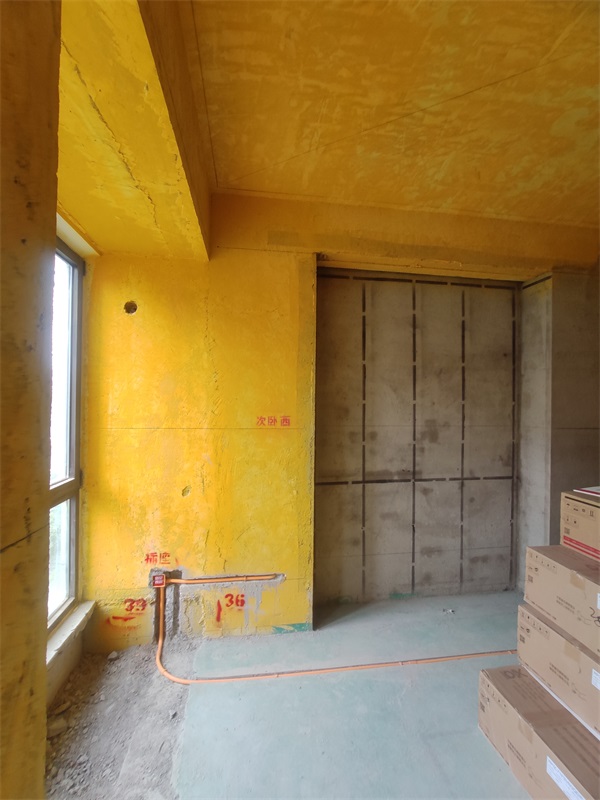

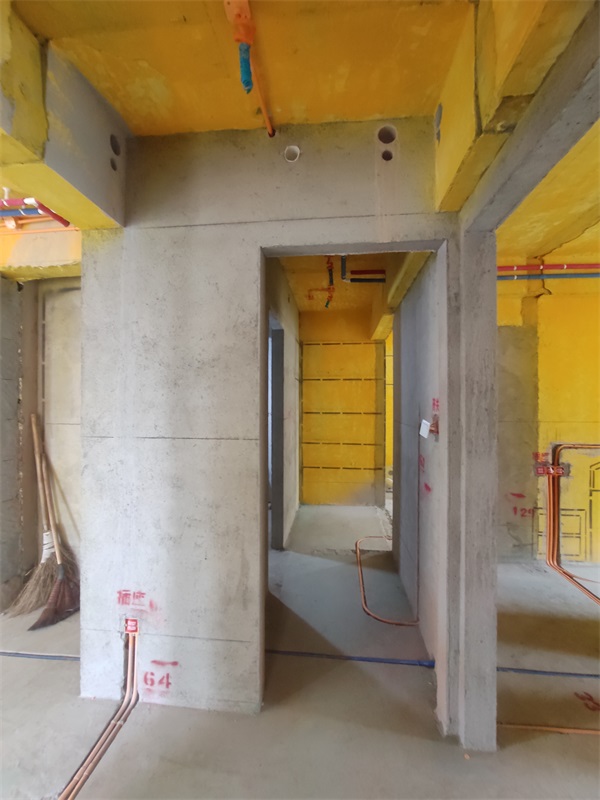

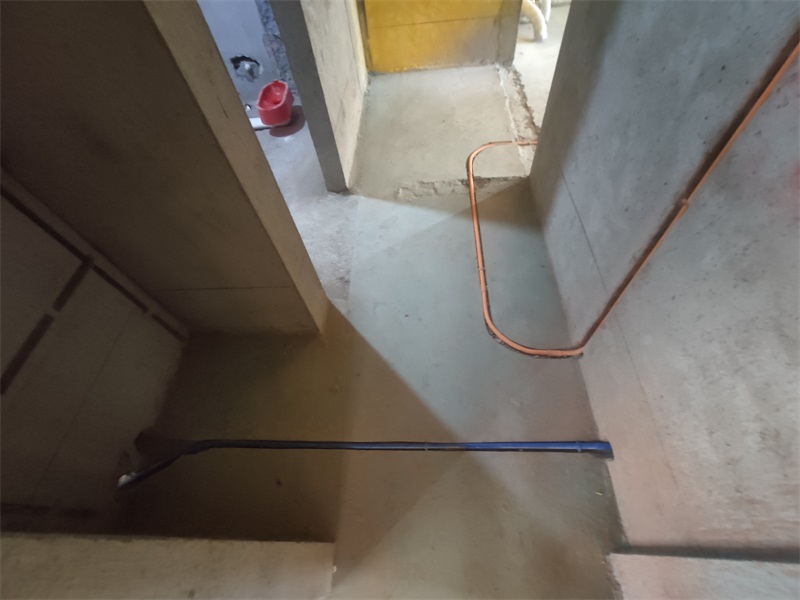

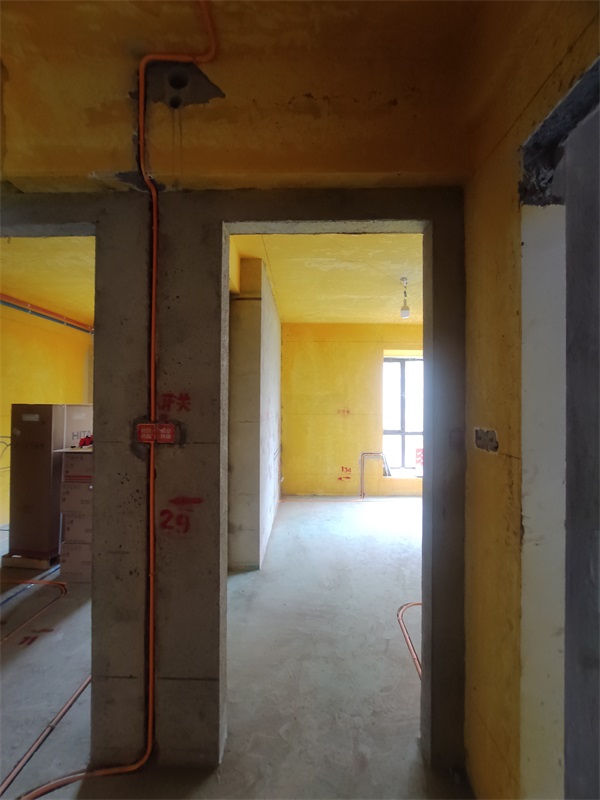

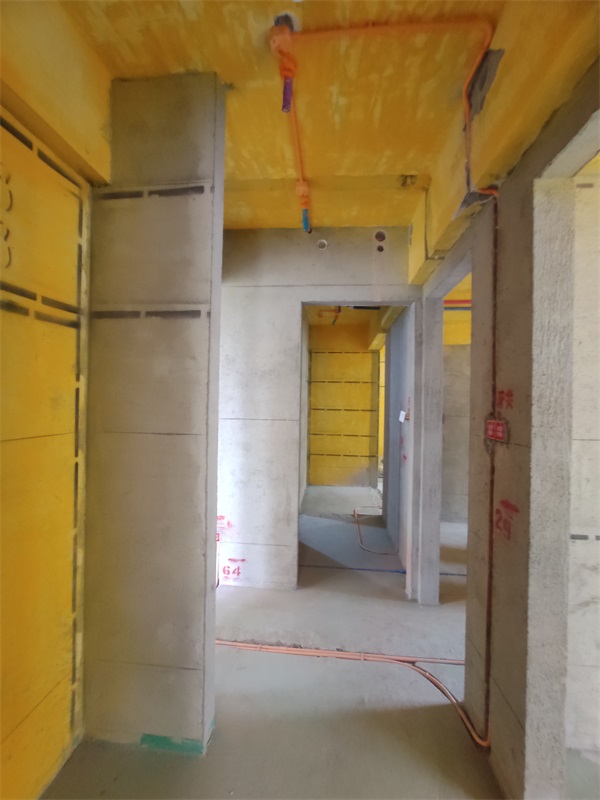

黄色线管代表强电

















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 11:55:58 | 显示全部楼层

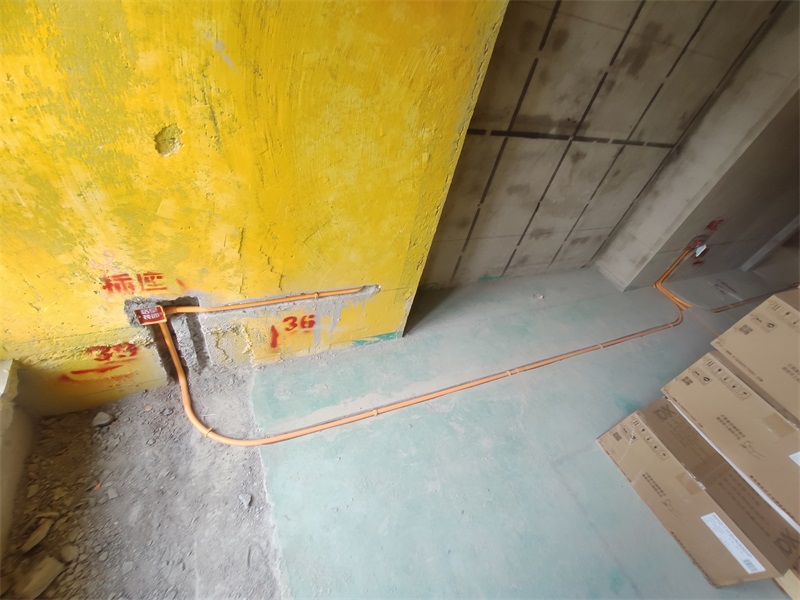

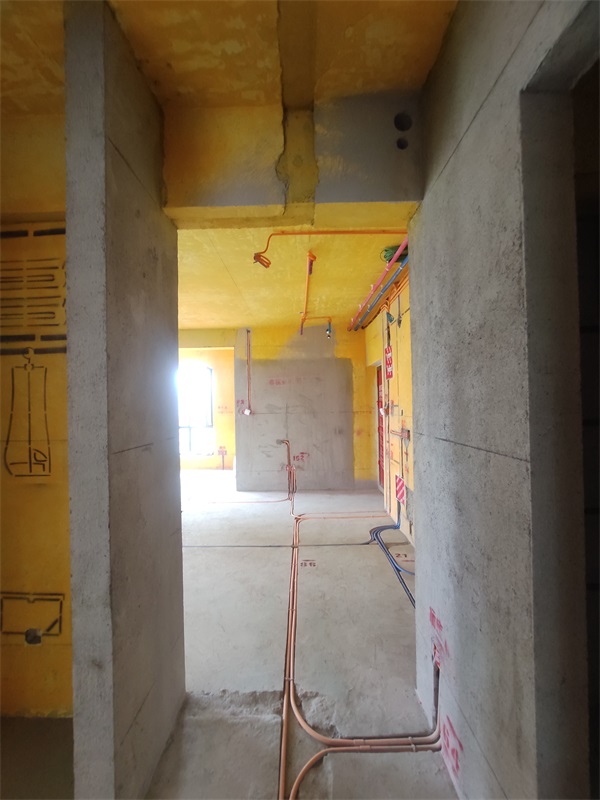

黄色线管代表强电













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 14:29:48 | 显示全部楼层

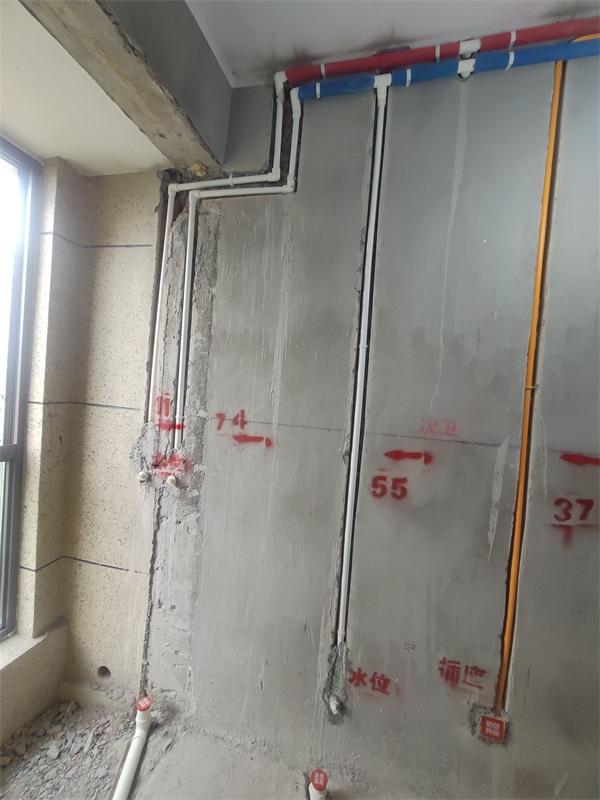

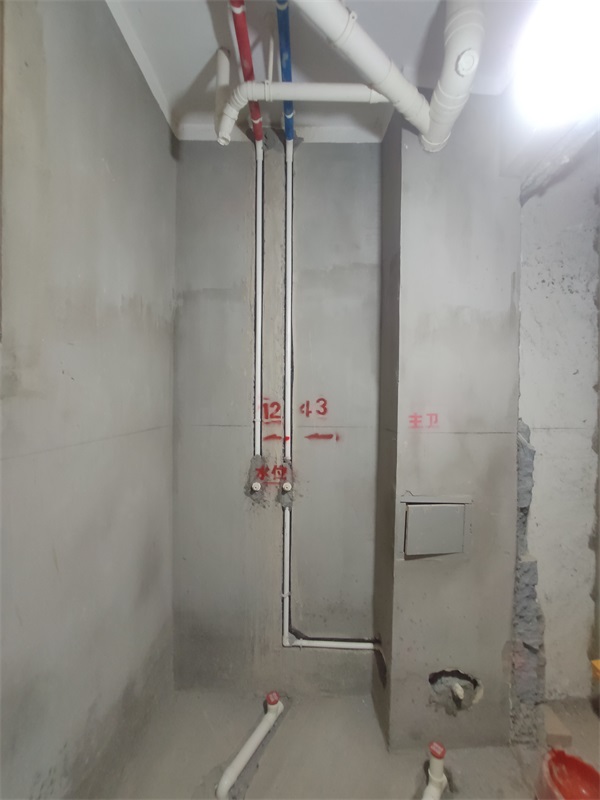

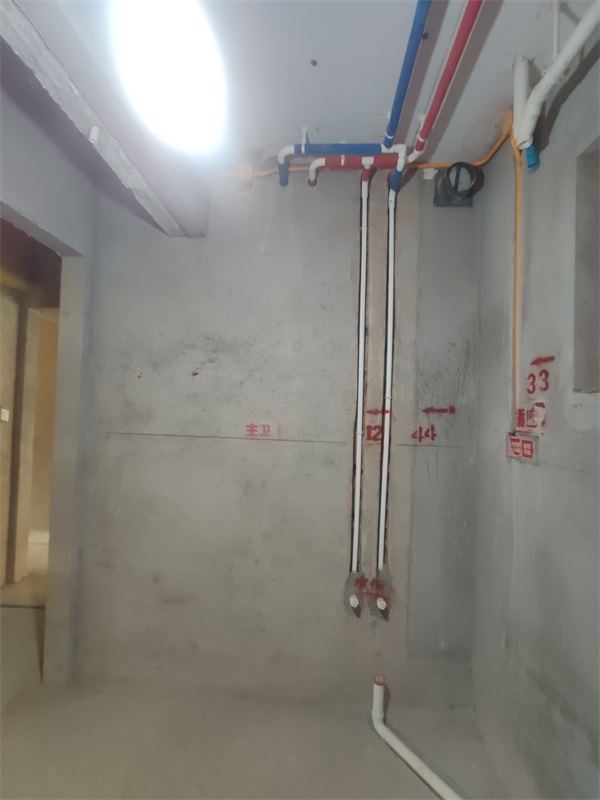

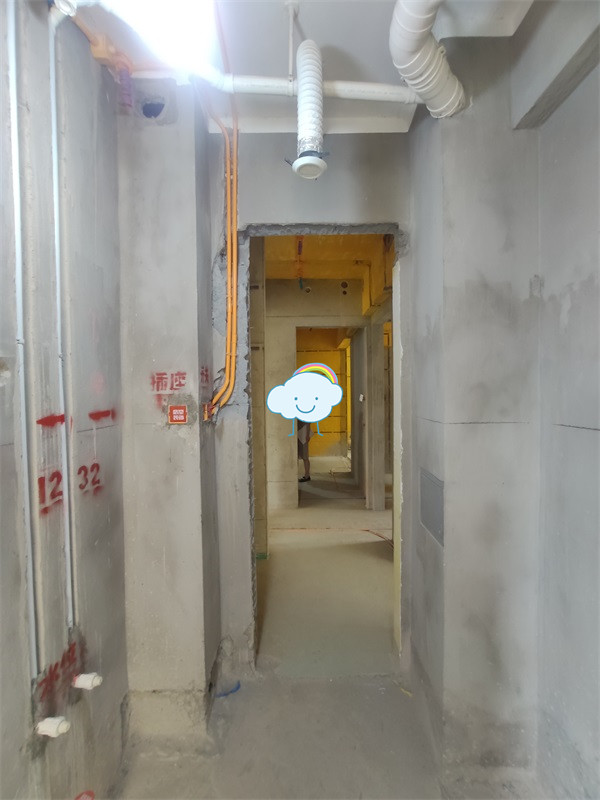

冷热水管布置专业规范，左热右冷














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 14:37:29 | 显示全部楼层

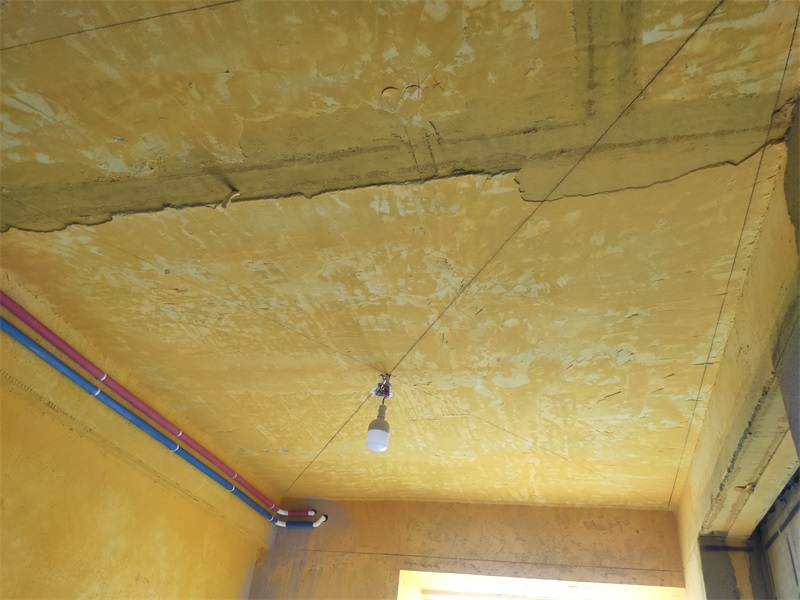

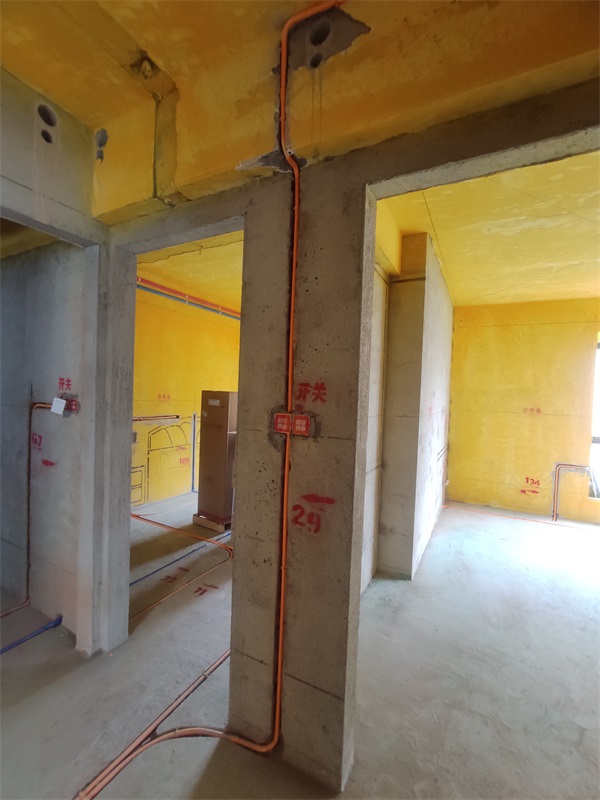

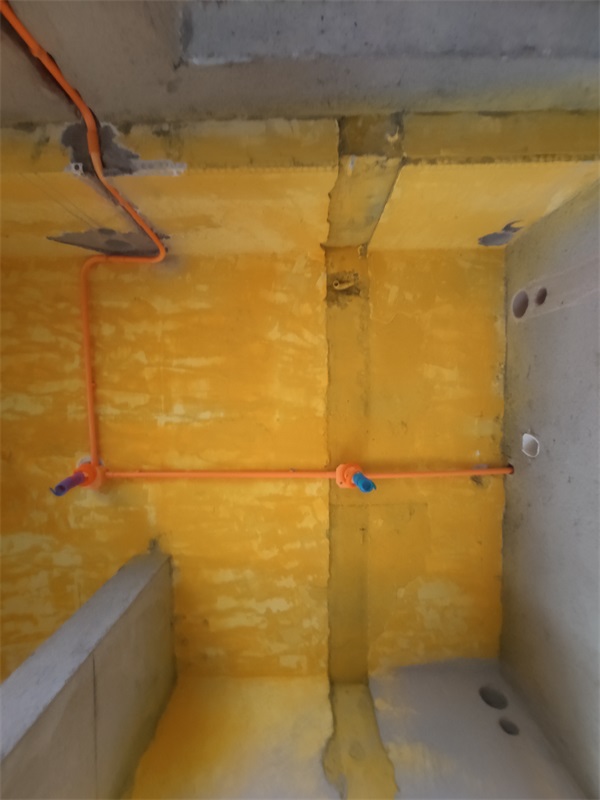

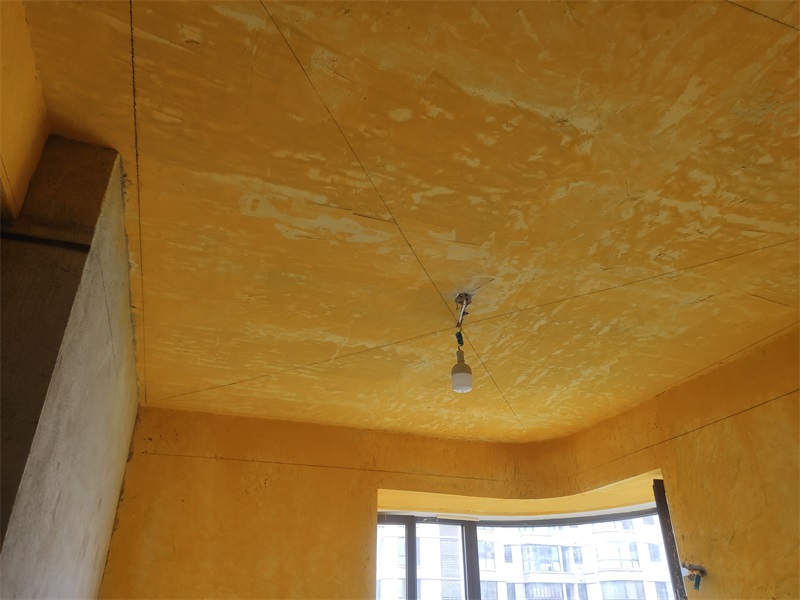

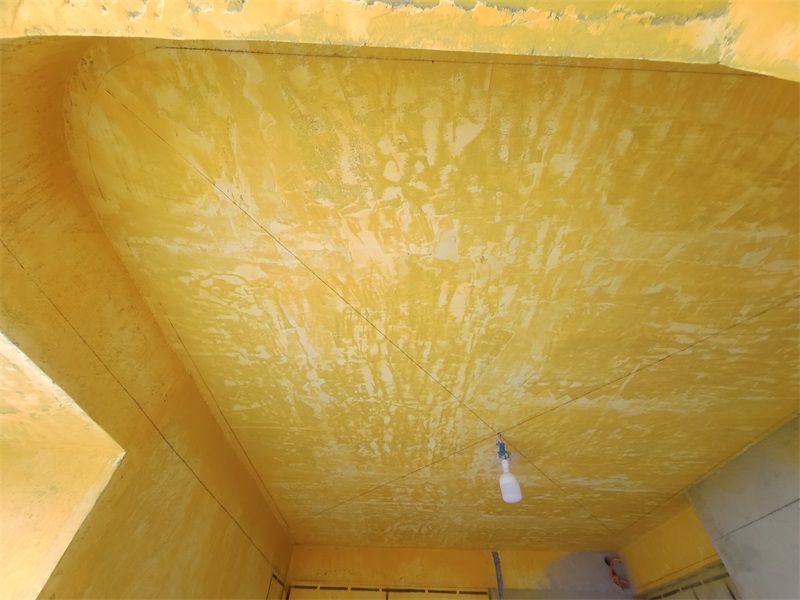

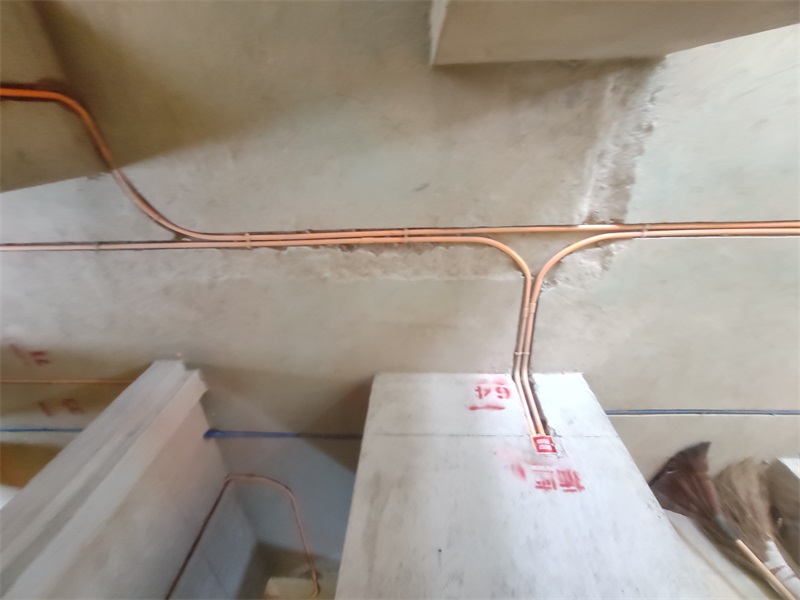

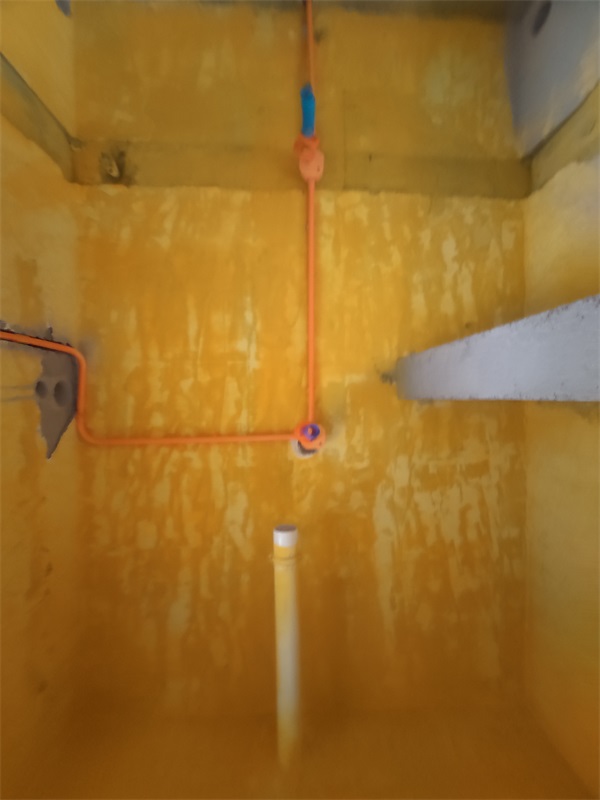

顶部灯线移位用黄腊管保护








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 14:42:34 | 显示全部楼层

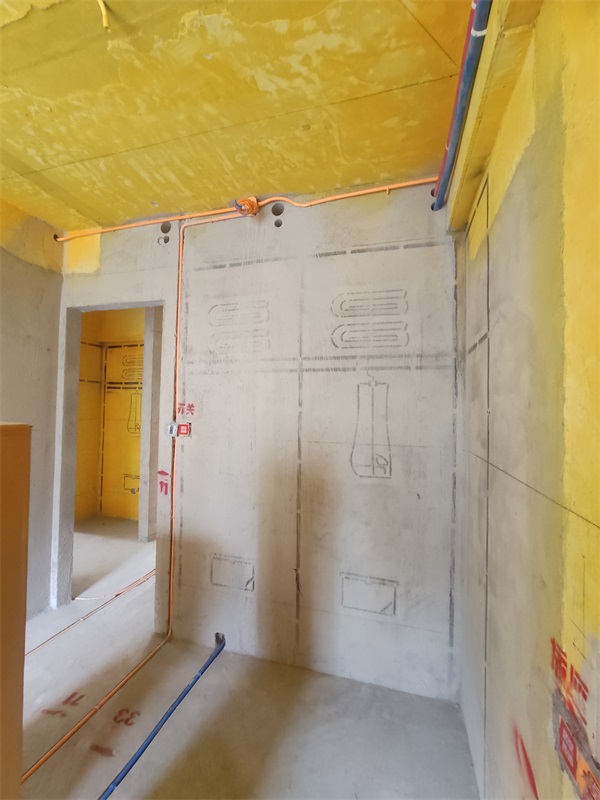

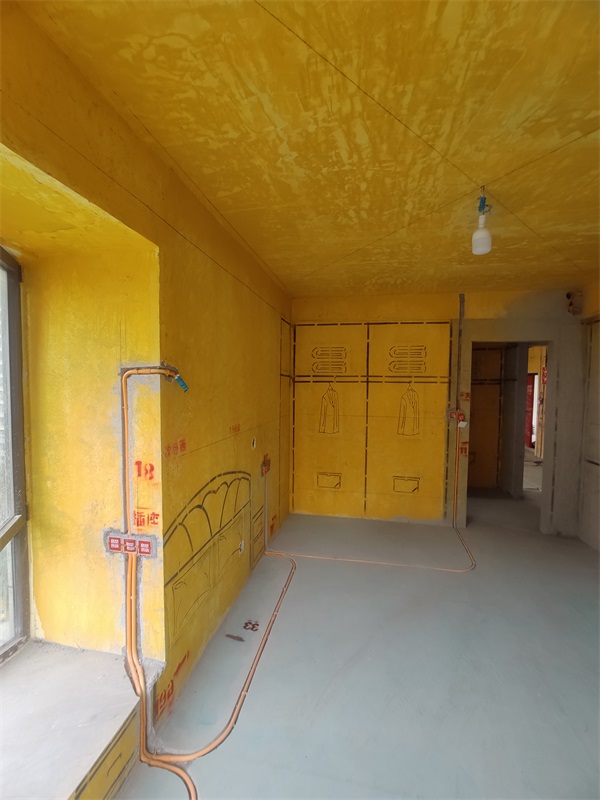

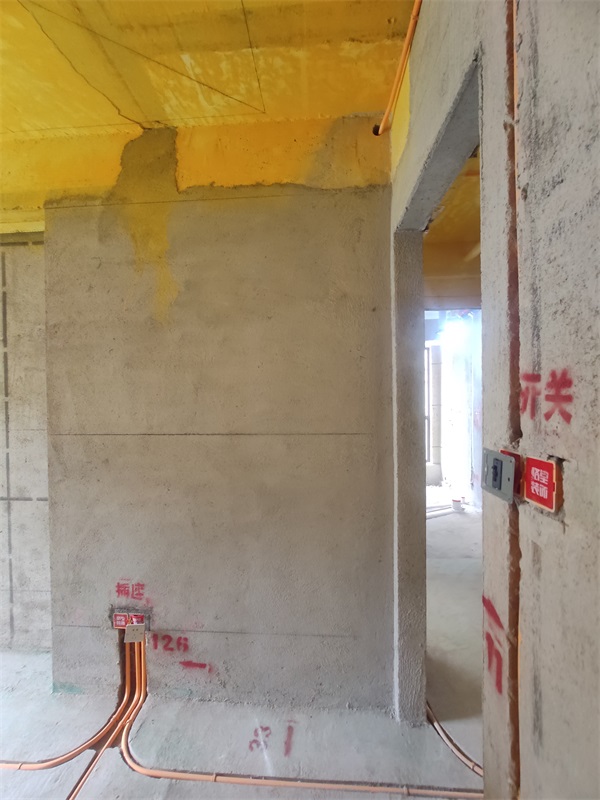

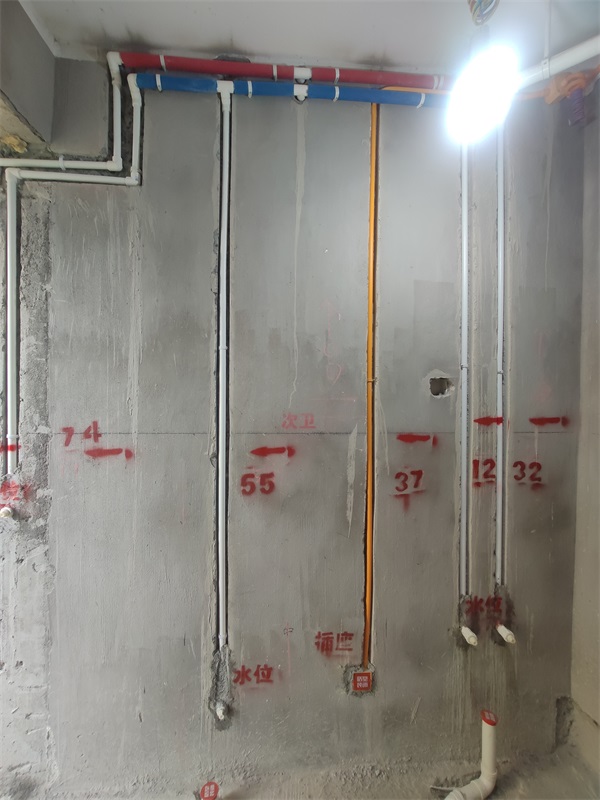

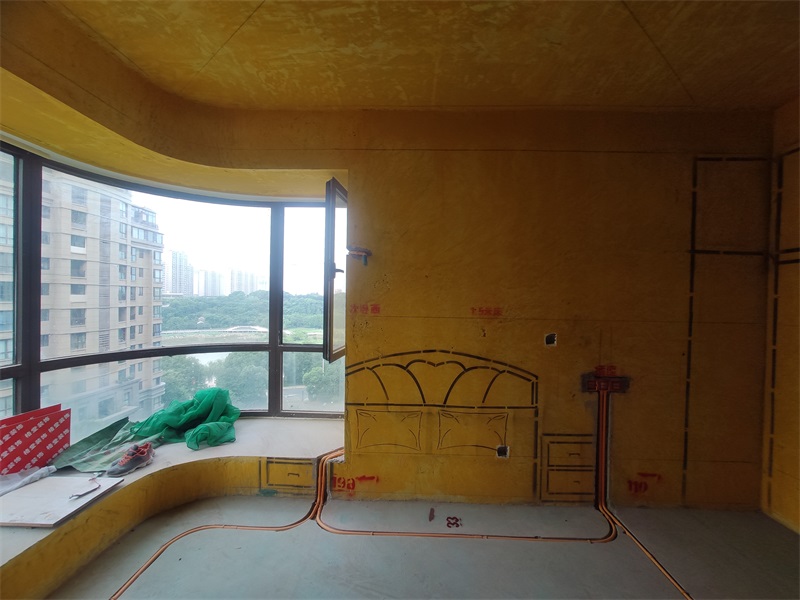

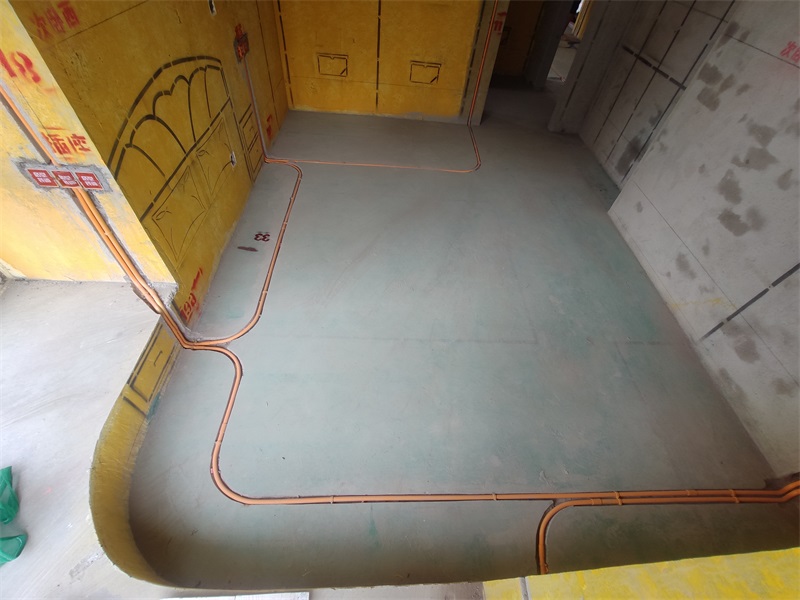

标注间距，方便后期定位维修















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 14:44:37 | 显示全部楼层

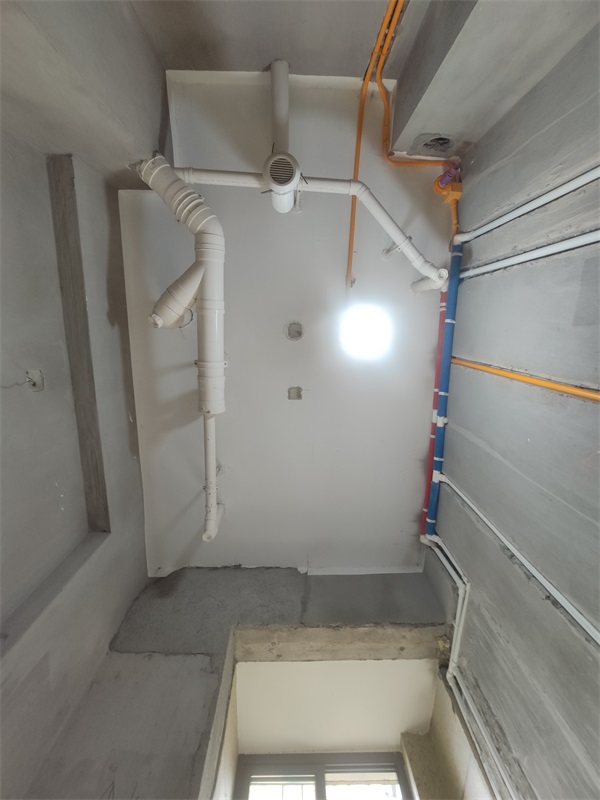

保温棉：能够很好的解决冷凝水的问题，保护水管














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-17 14:47:21 | 显示全部楼层

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰
