龙潭嘉苑7-2-13#84㎡简美 —-阳光下的房子

发表于 2020-9-8 17:10:19

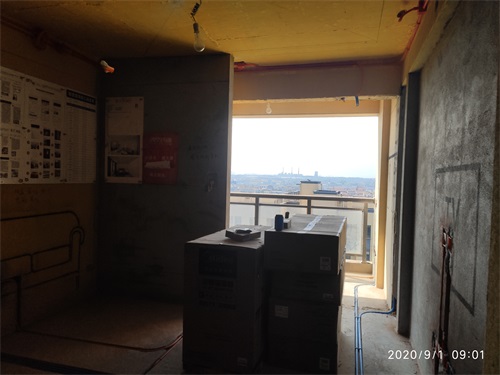

水电施工阶段

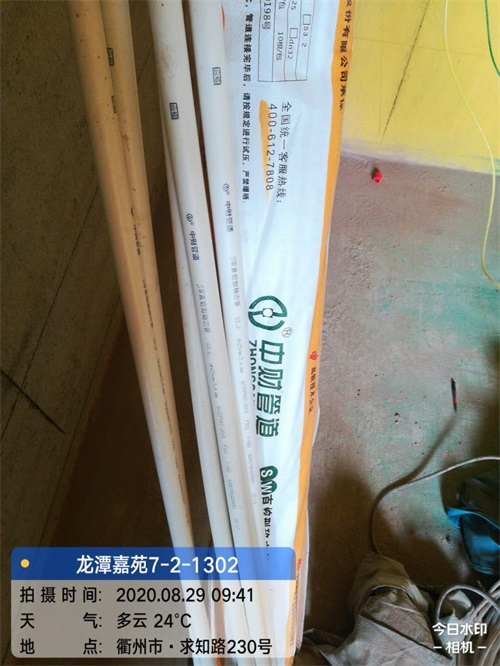

中财水管

发表于 2020-9-8 17:12:02

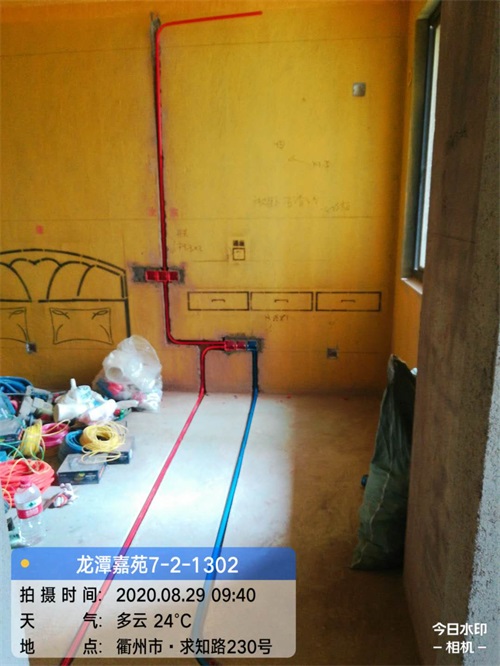

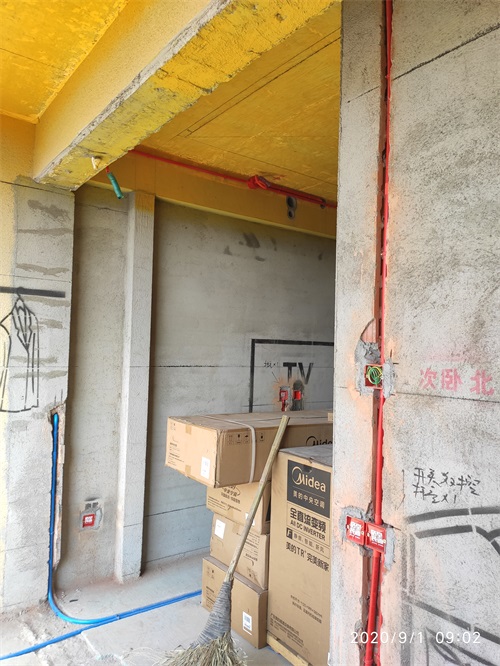

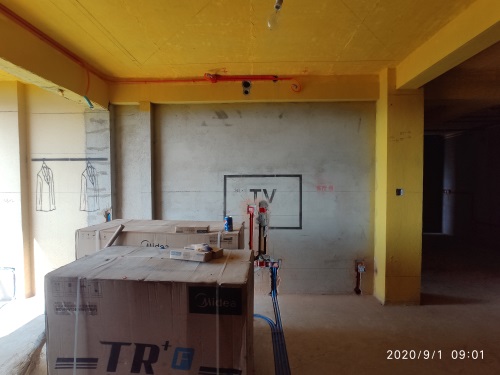

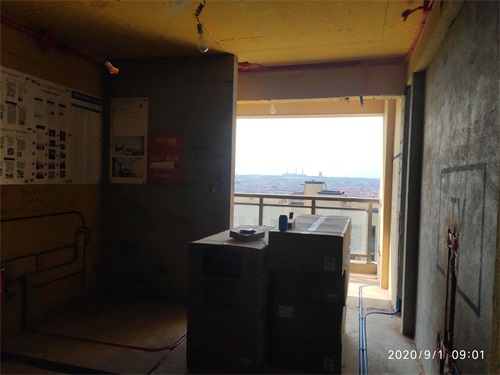

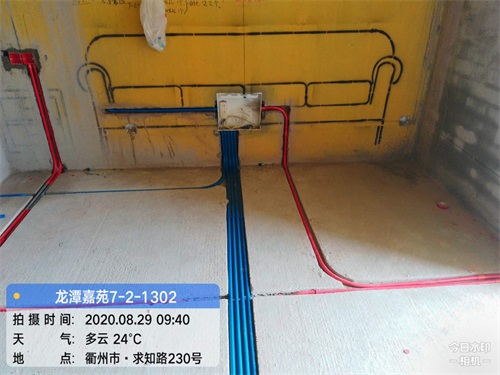

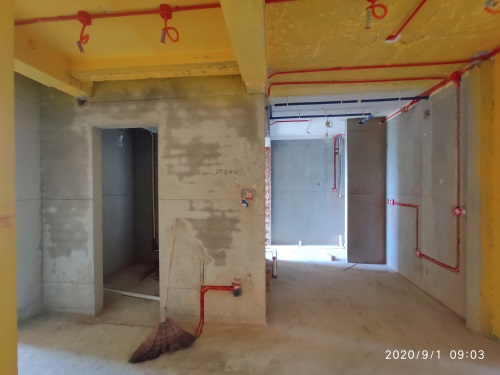

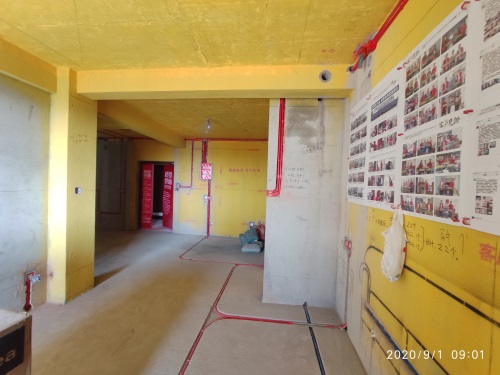

红色线管代表强电，蓝色线管代表弱电

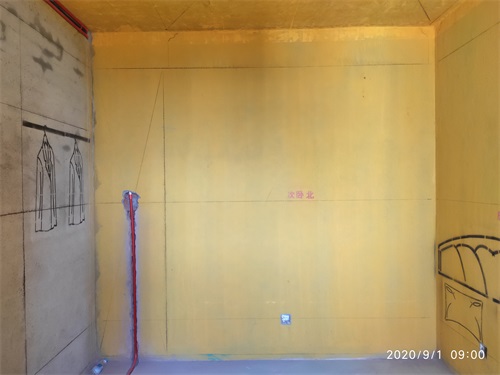

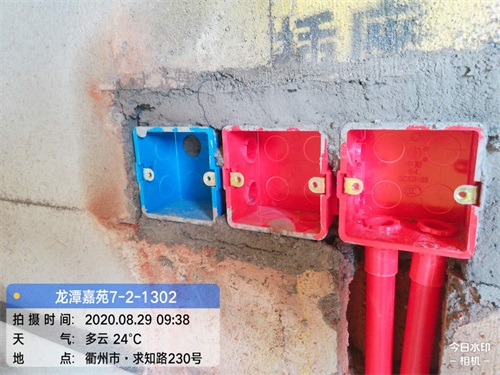

线盒预埋

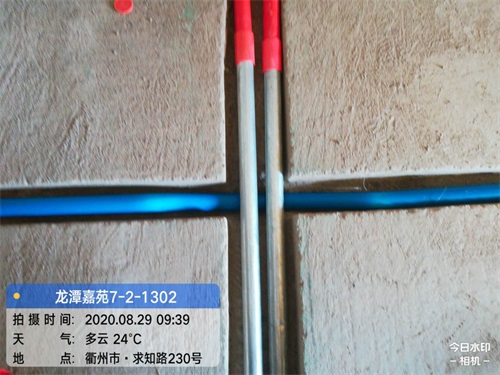

强弱电交叉位置铁管屏蔽防干扰


发表于 2020-9-8 17:12:49

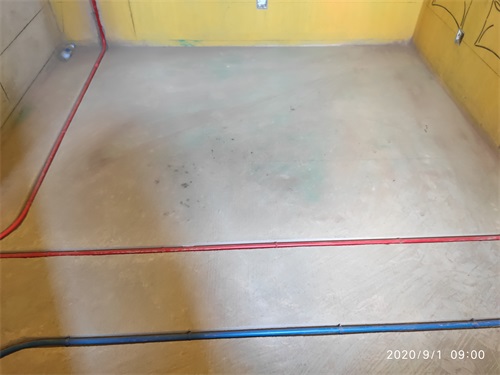

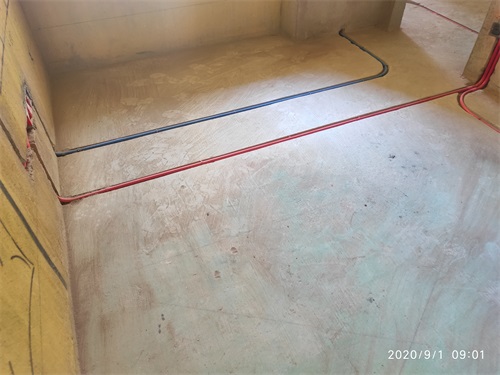

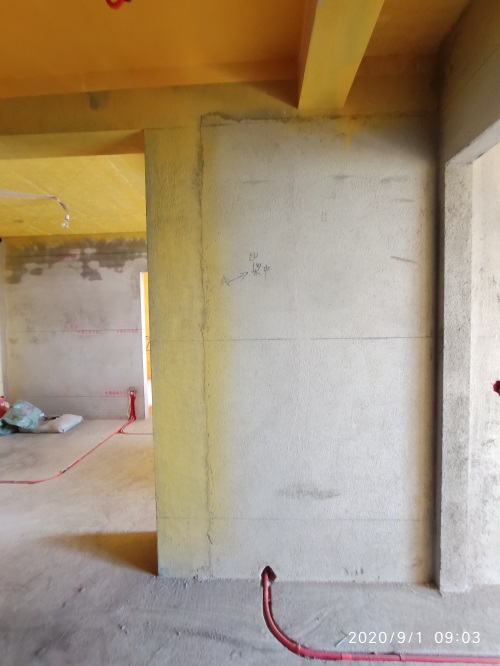

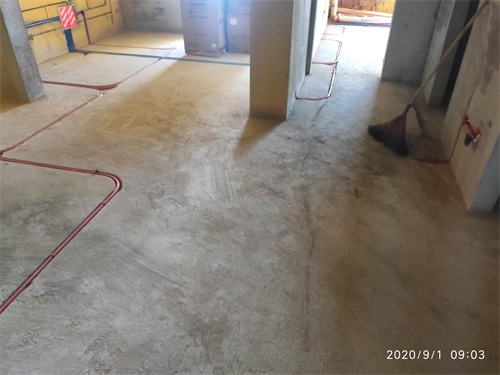

地面布线管采用大弧弯工艺，特殊部位套黄腊管保护电线

发表于 2020-9-8 17:13:37

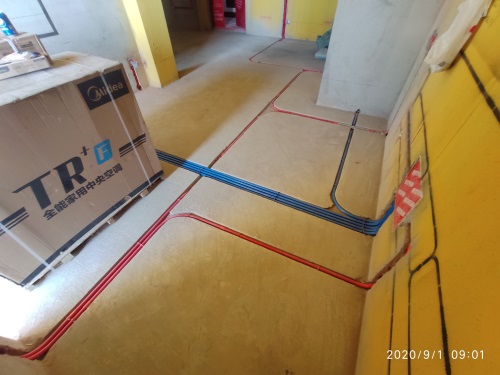

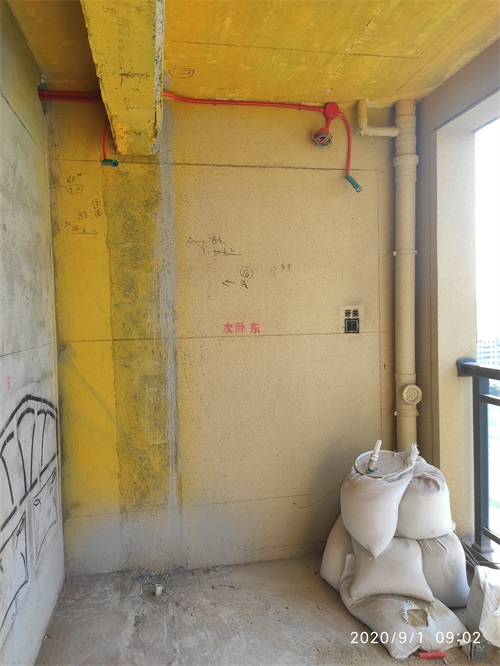

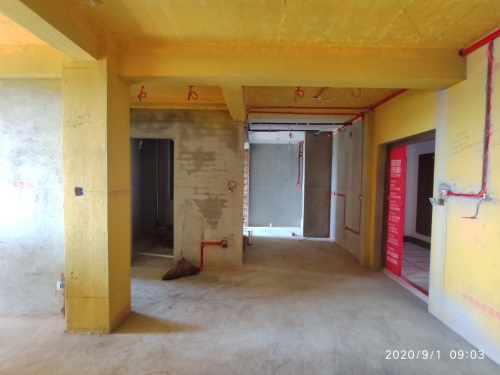

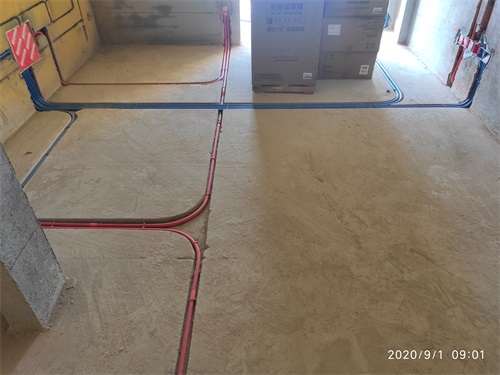

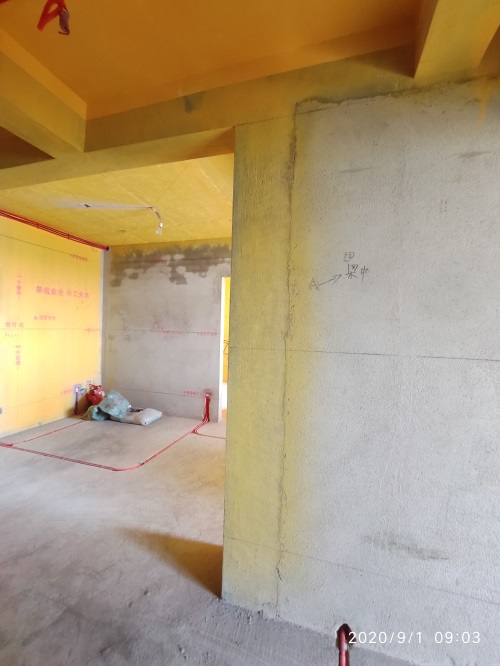

蓝色线管代表弱电，红色线管代表强电，强弱电相距30cm以上

发表于 2020-9-8 17:14:04

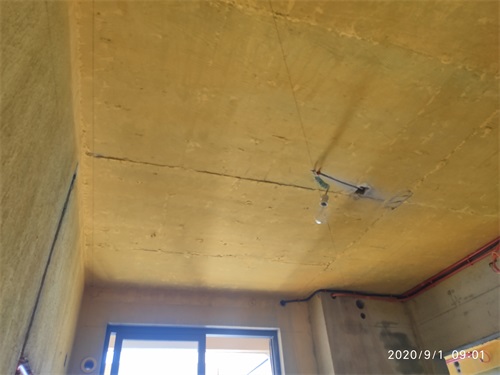

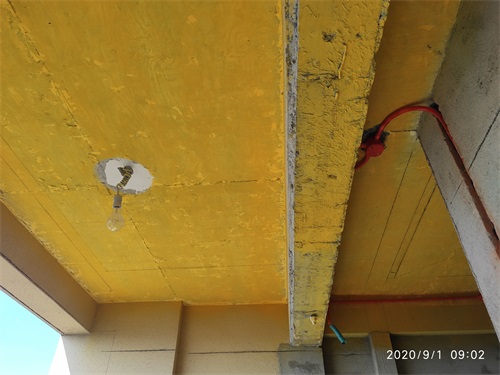

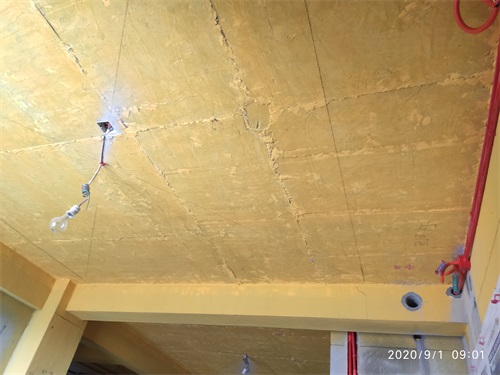

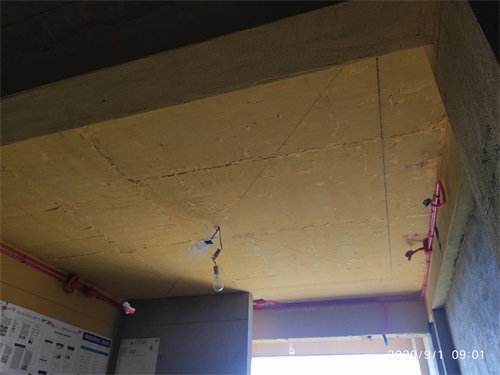

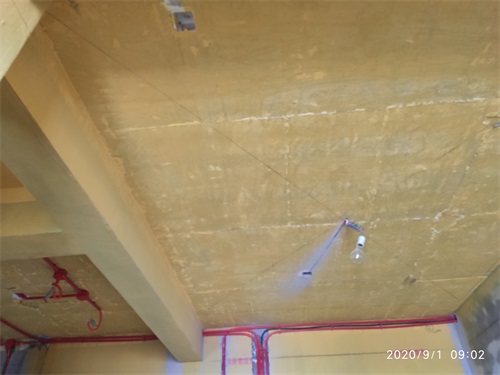

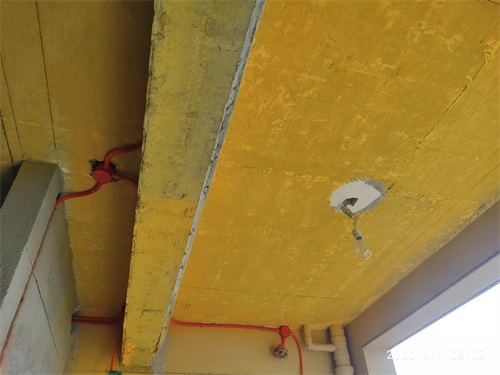

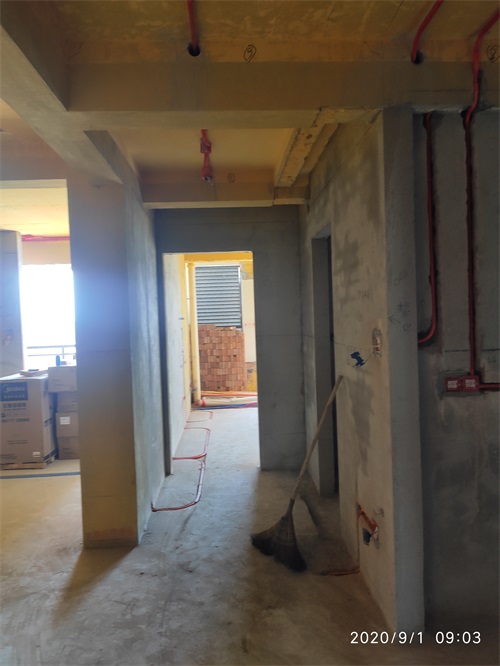

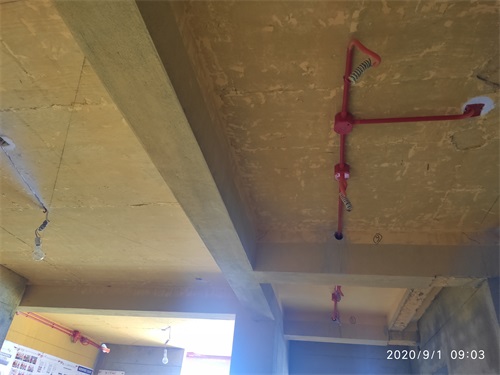

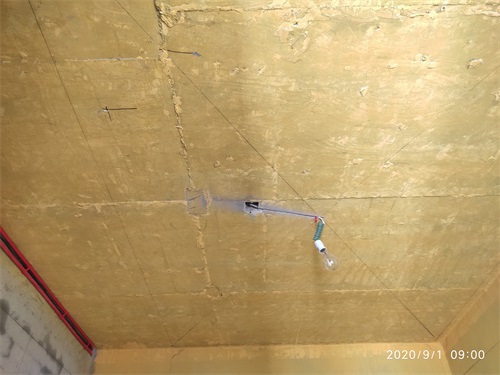

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-8 17:15:01

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-9-8 17:15:56

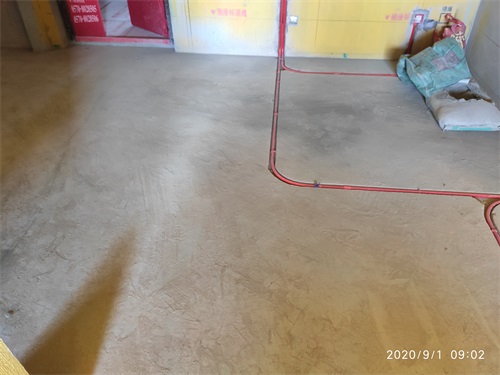

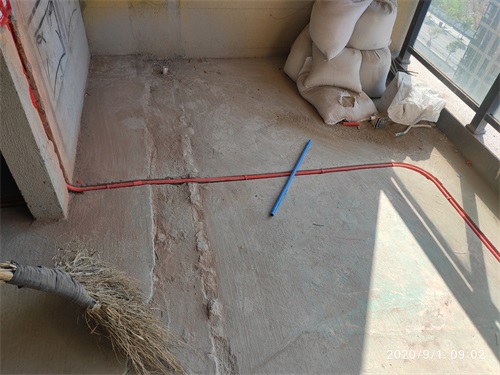

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-9-8 17:16:50

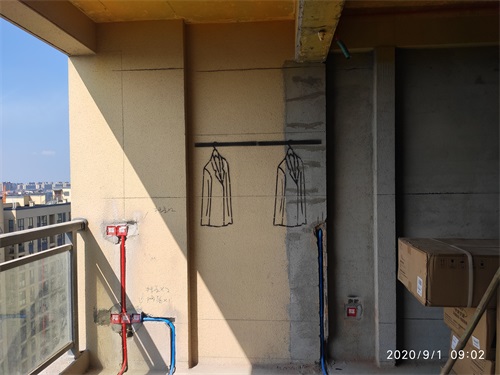

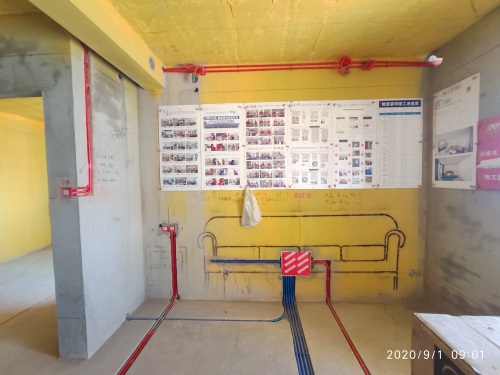

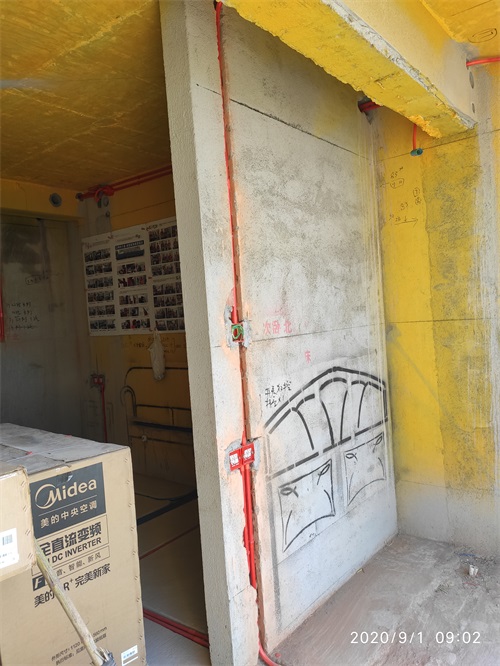

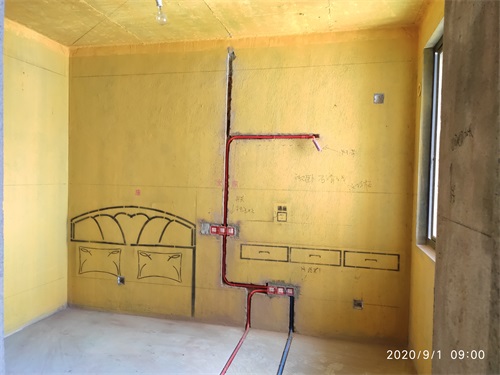

红色线管代表强电，蓝色线管代表弱电

发表于 2020-9-8 17:17:55

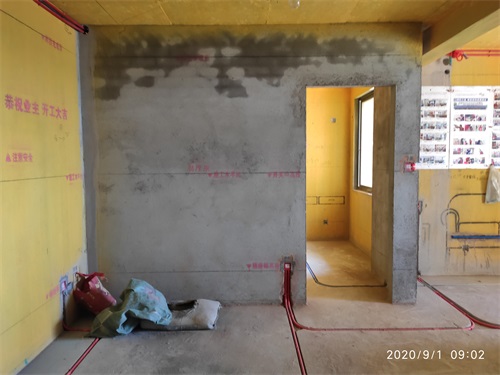

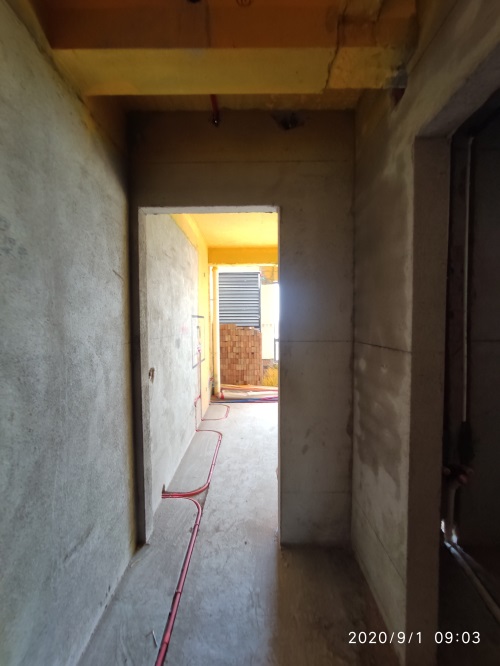

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-9-8 17:18:56

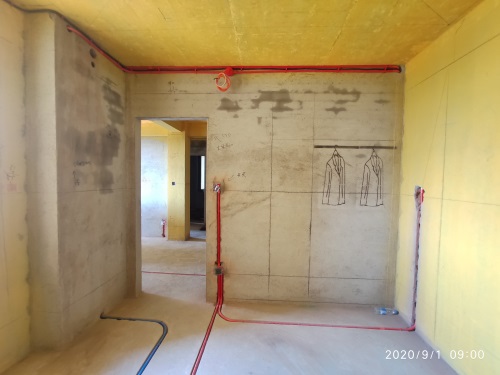

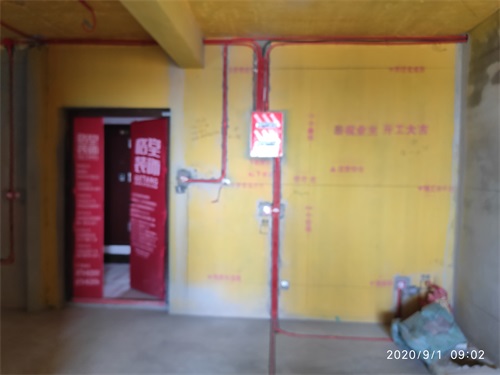

线路布置横平竖直，符合施工规范
