阳光水岸4-2-120#103㎡简约日式—-知夏

发表于 2020-6-27 15:51:10

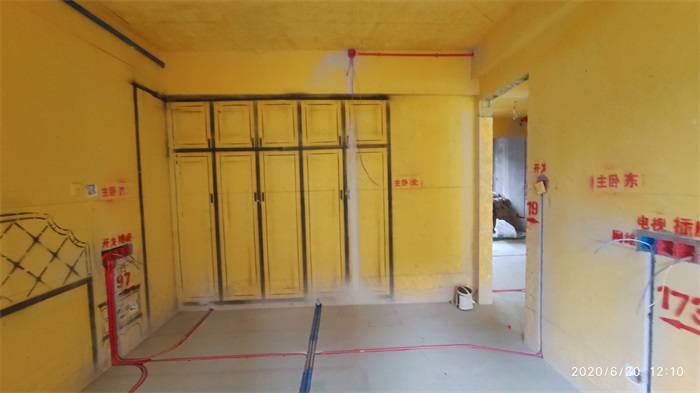

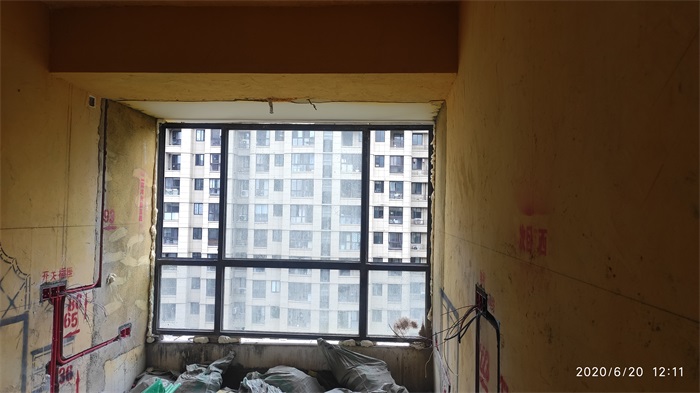

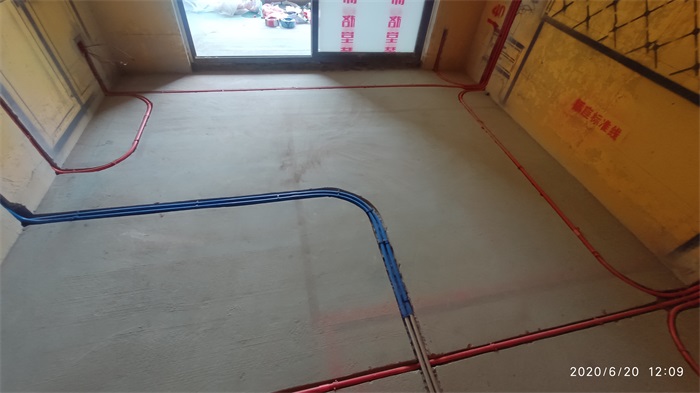

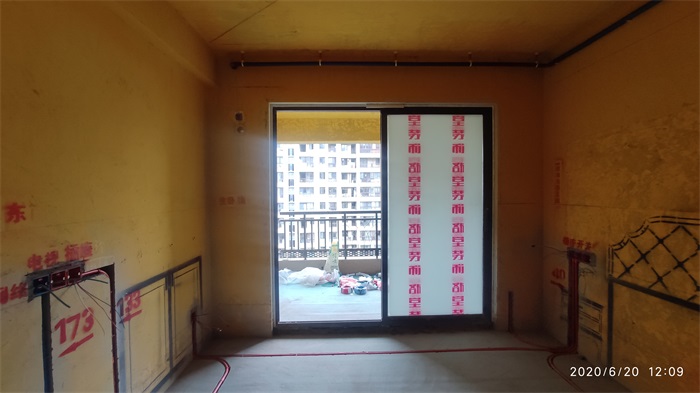

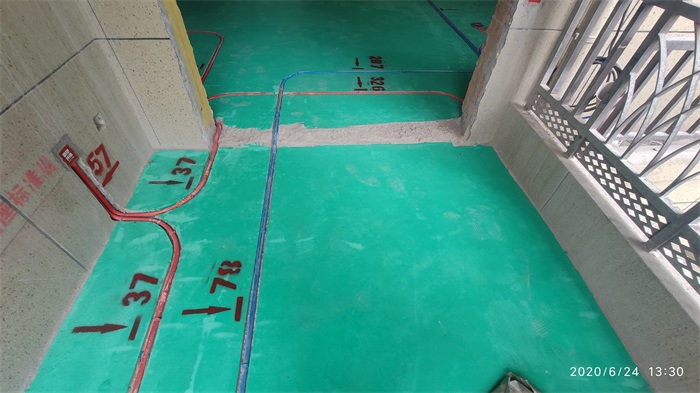

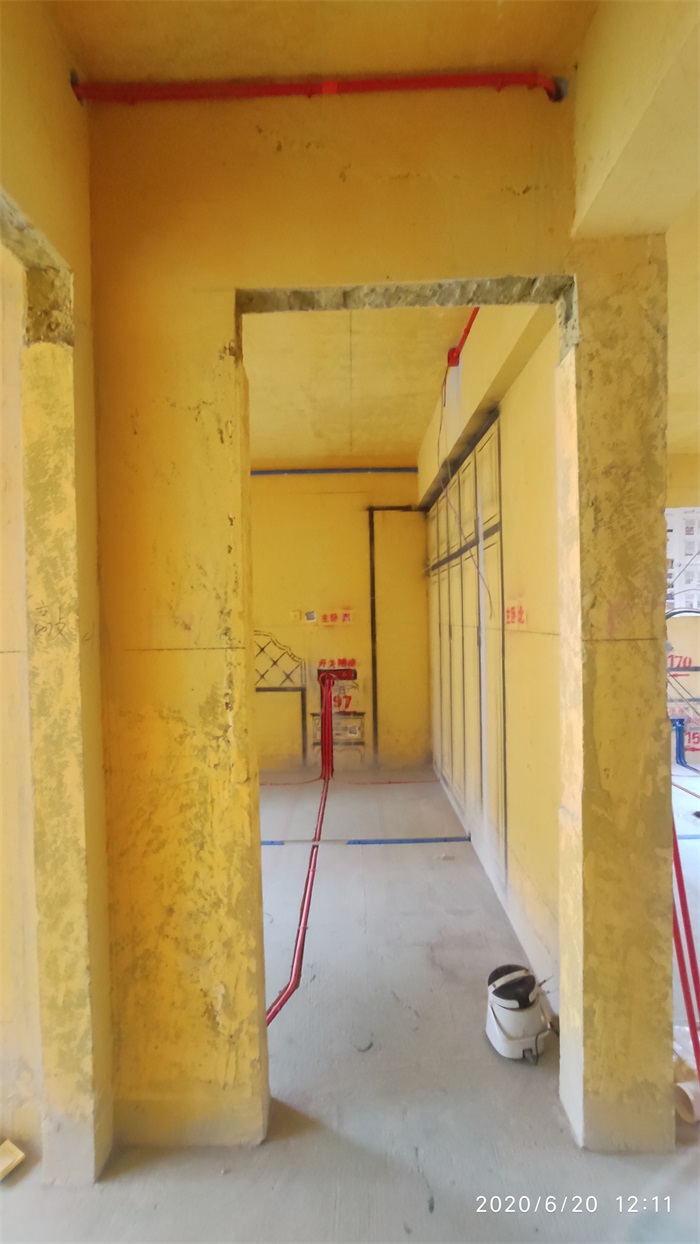

红色线管代表强电，蓝色线管代表弱电

发表于 2020-7-15 15:52:41

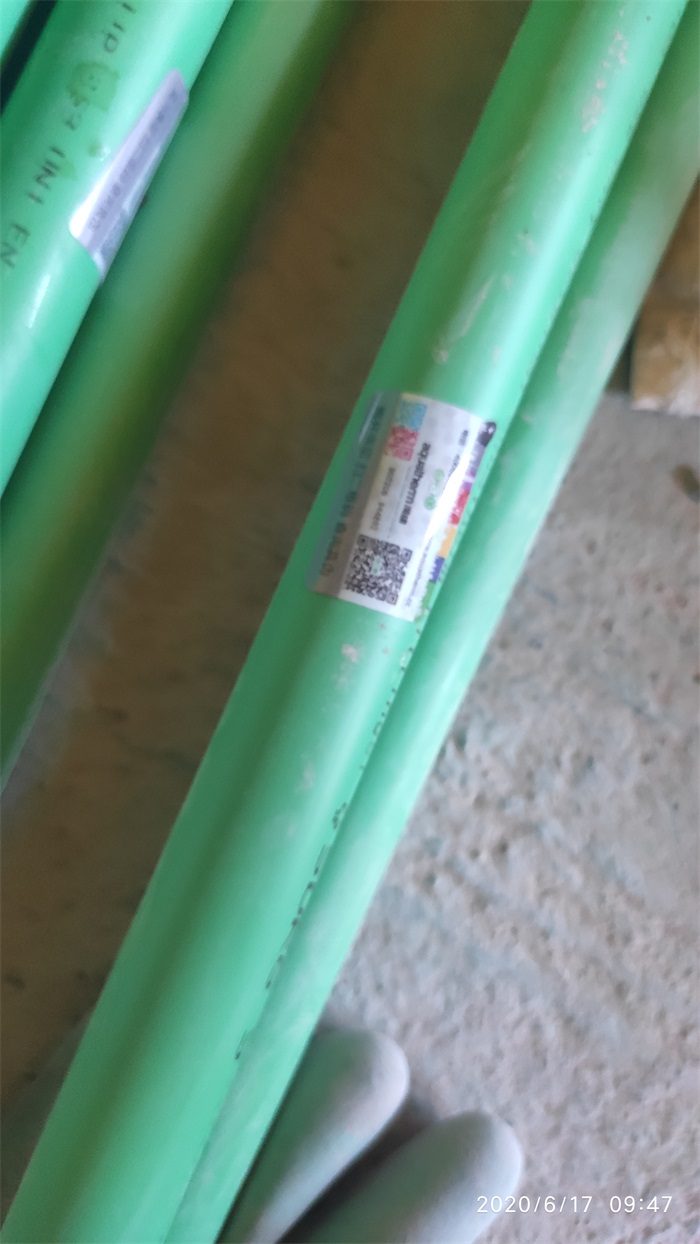

德国阔盛水管70度水温8.5公斤水压（高水压高温度可以质保50年），管壁厚4.2毫米，管壁光滑不易结污沟，不会造成管道微生物细菌在管道内壁附着，管道内壁做的越光滑，水流通过率越高，积累水垢的可能性越低。（图片有所调整，在水电验收之前）

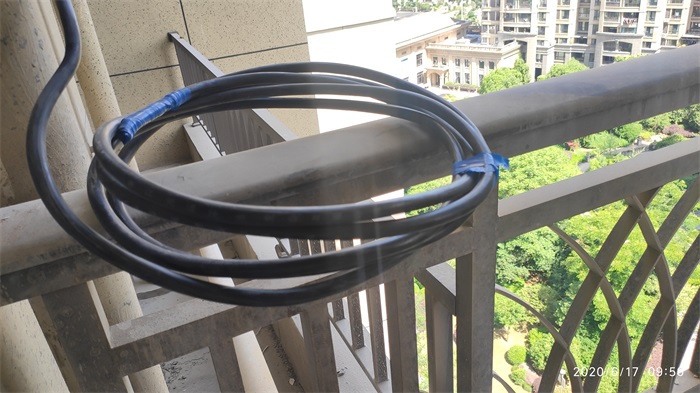

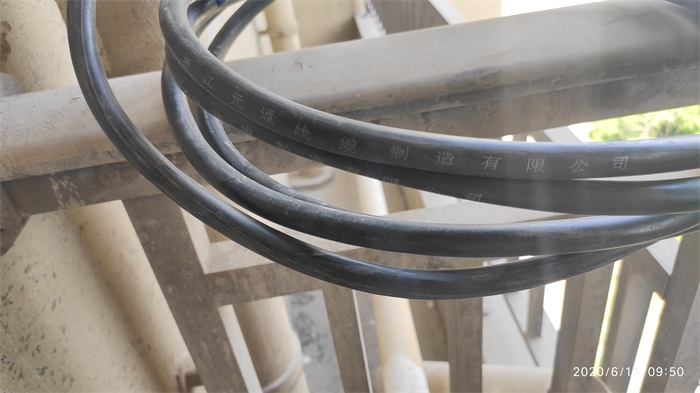

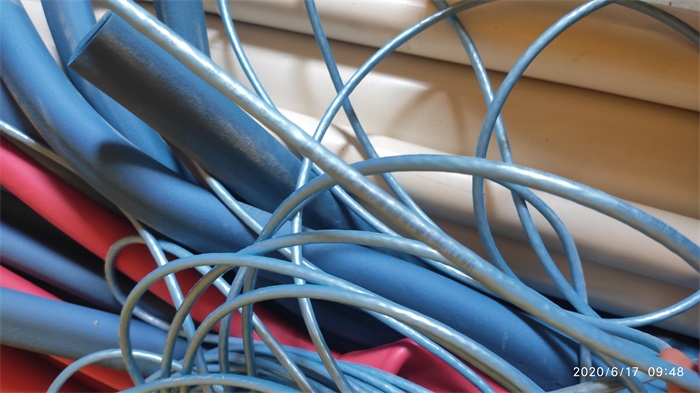

电缆线

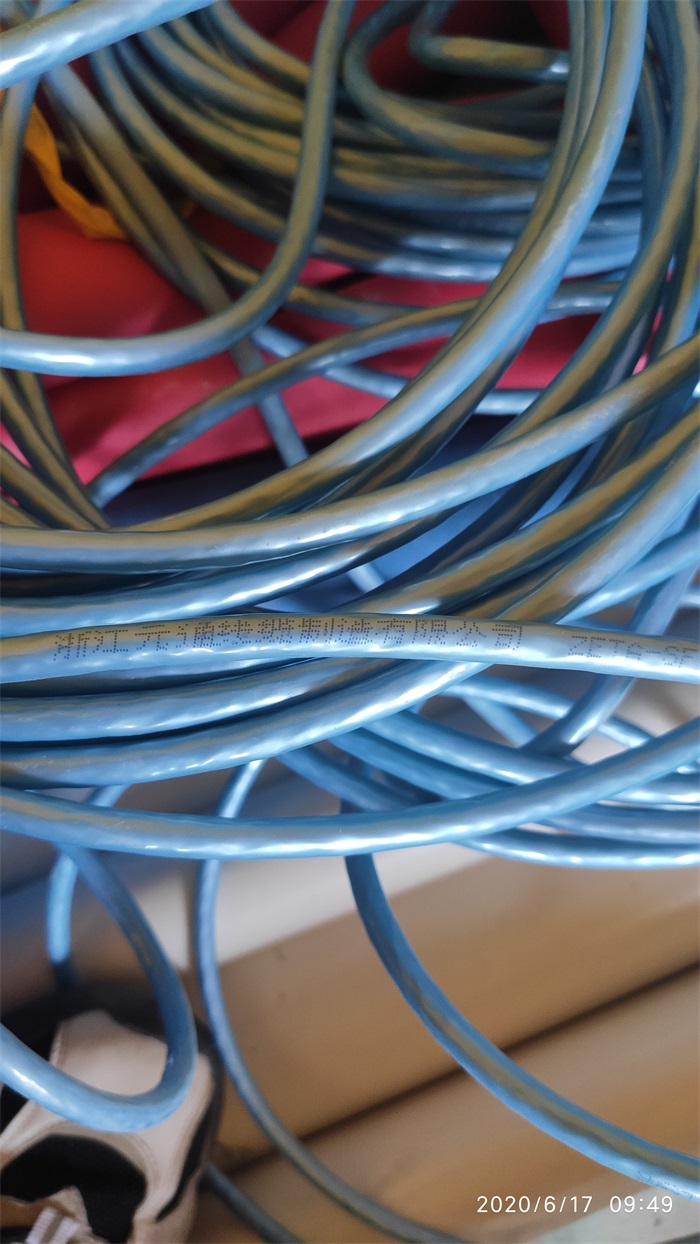

网线

发表于 2020-7-15 15:54:10

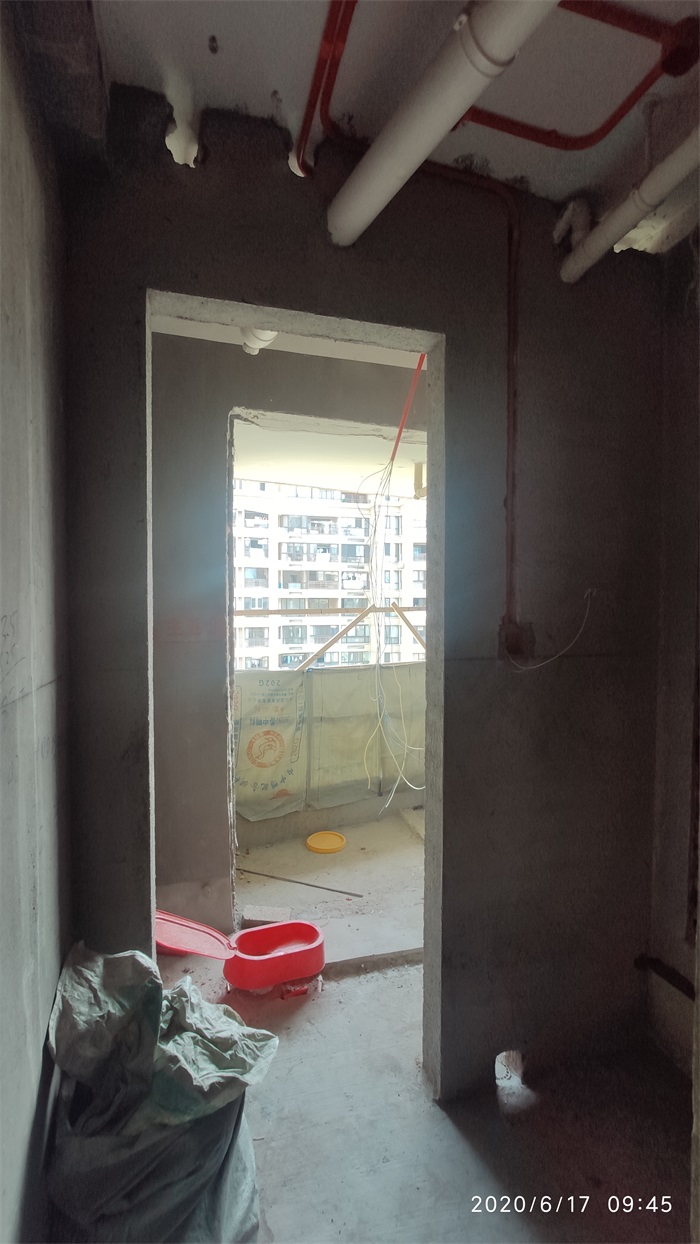

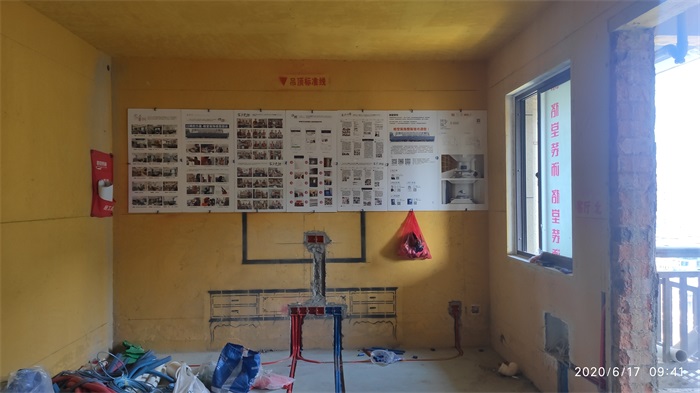

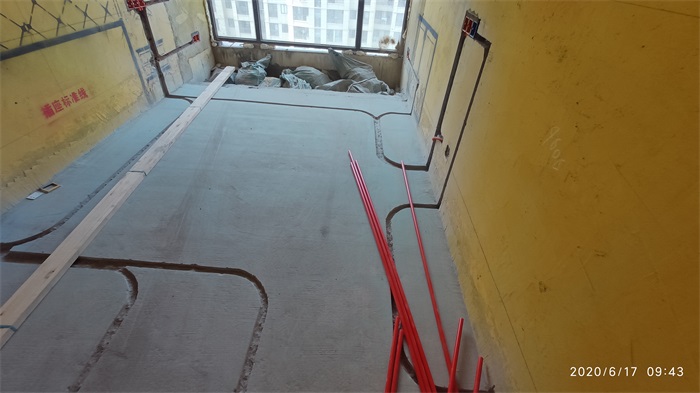

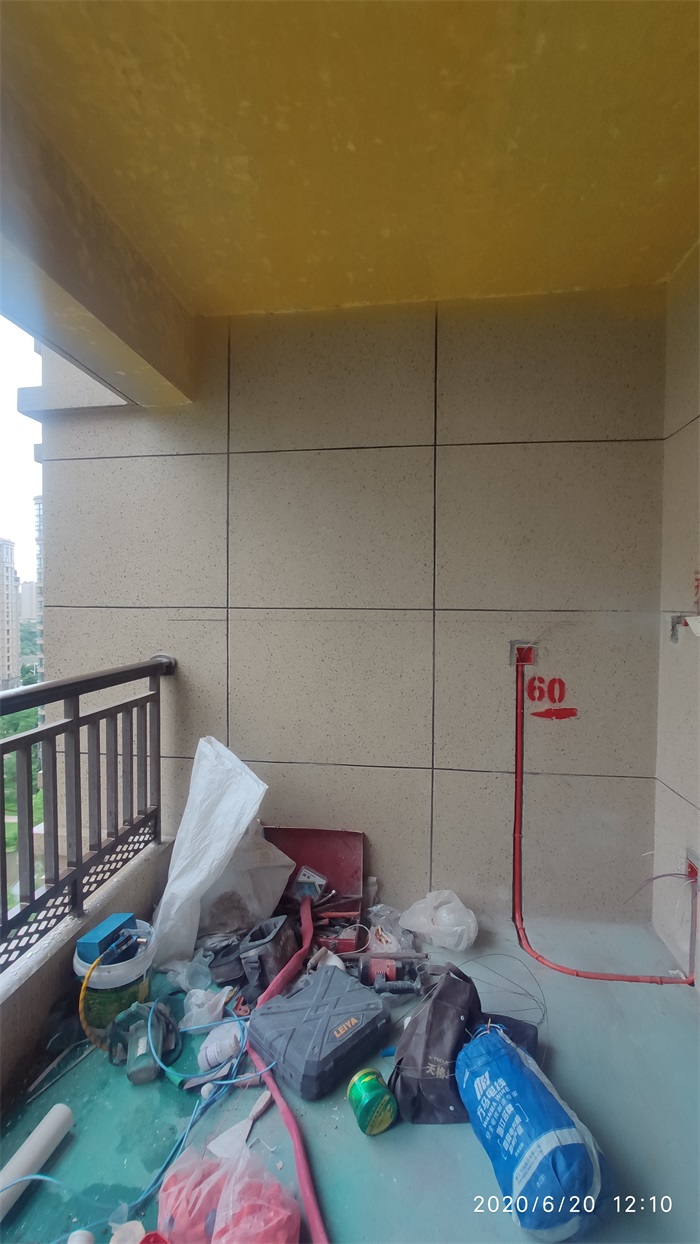

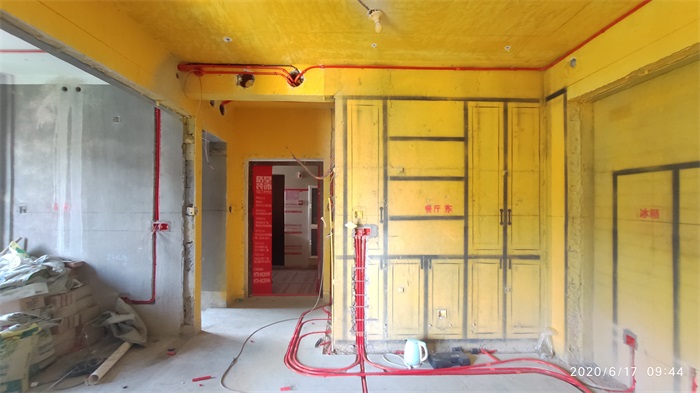

水电施工阶段

发表于 2020-7-15 15:55:03

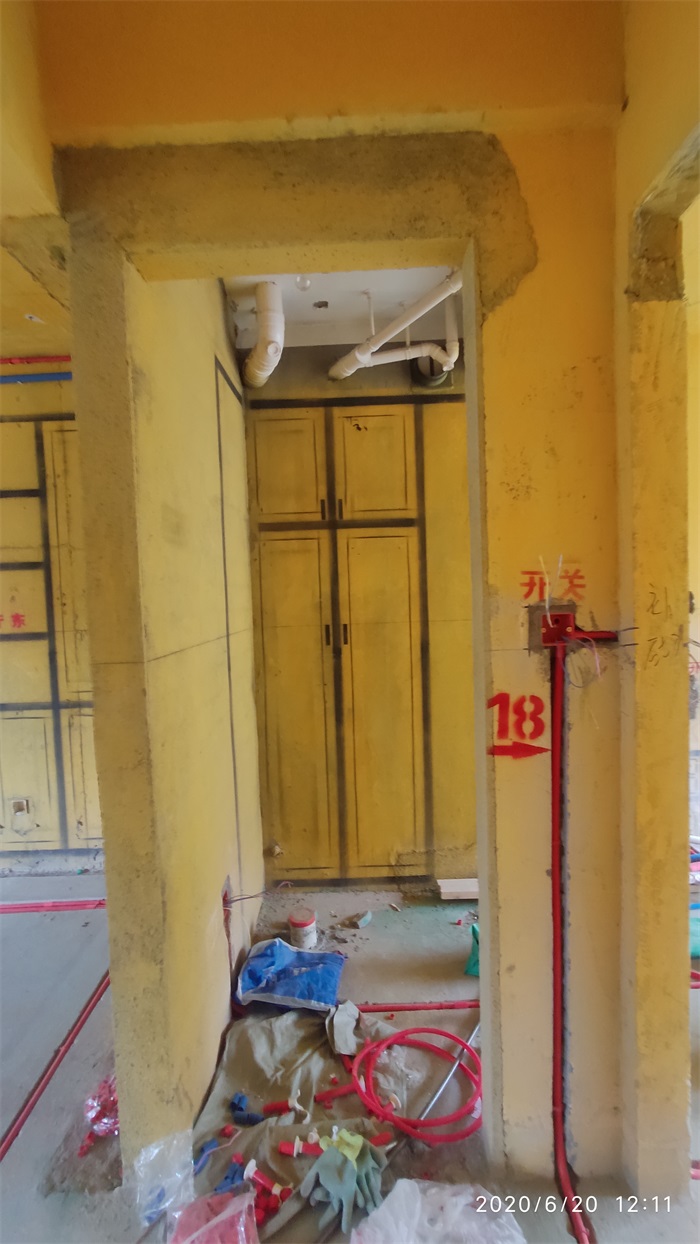

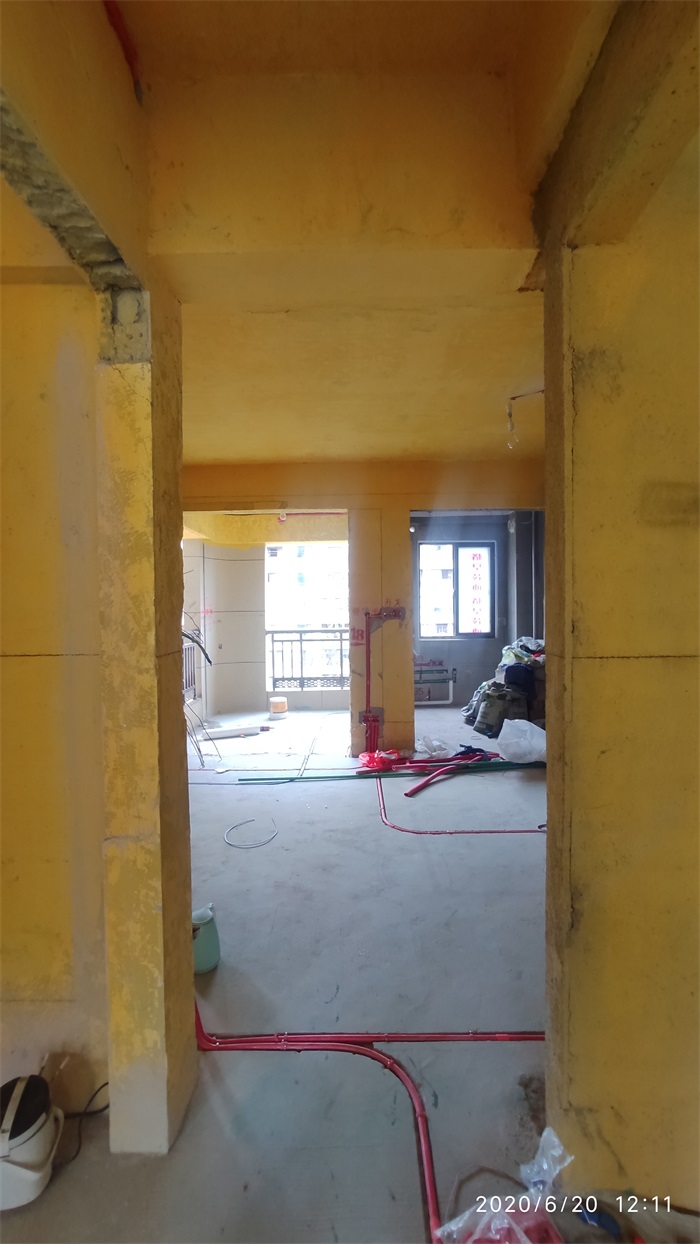

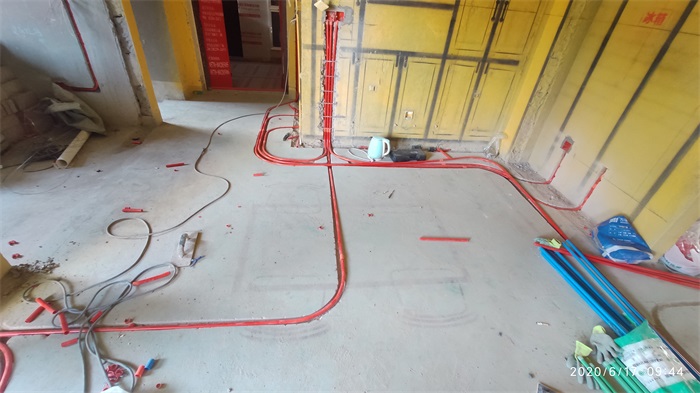

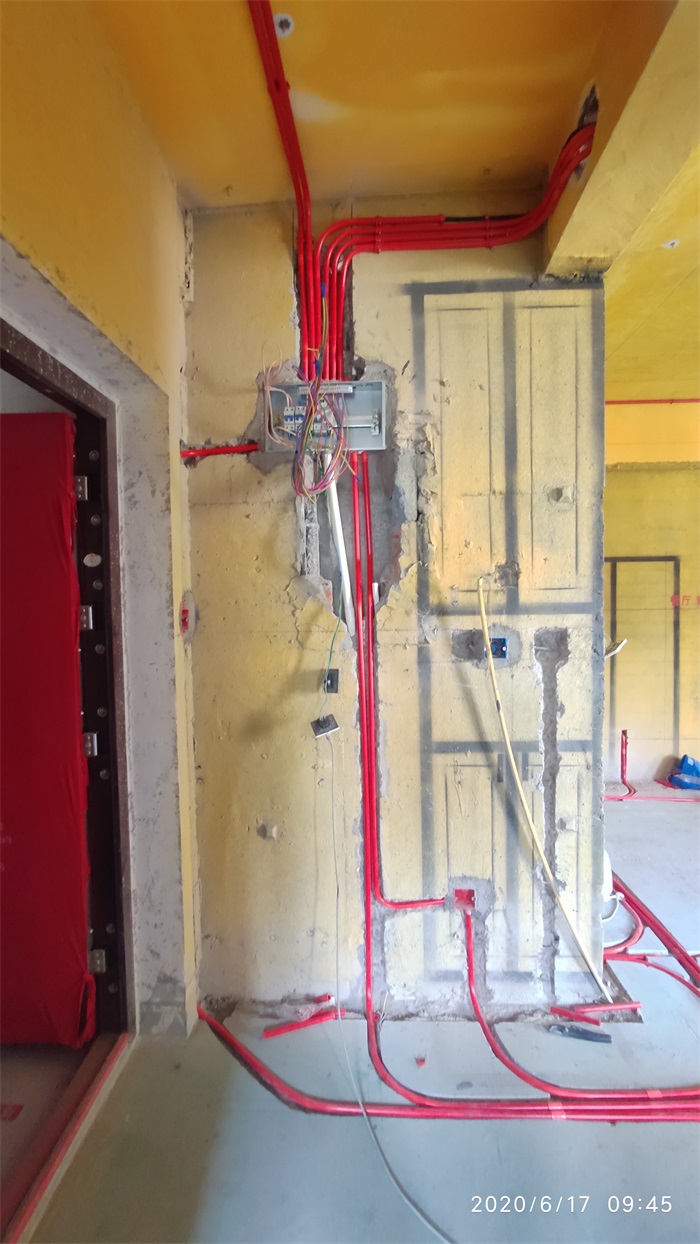

红色线管代表强电

发表于 2020-7-15 16:05:41

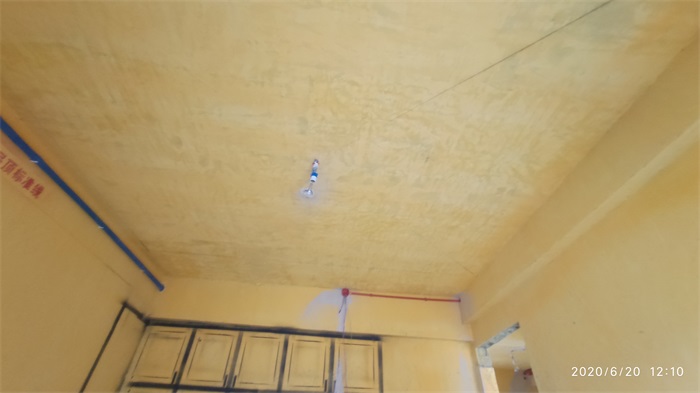

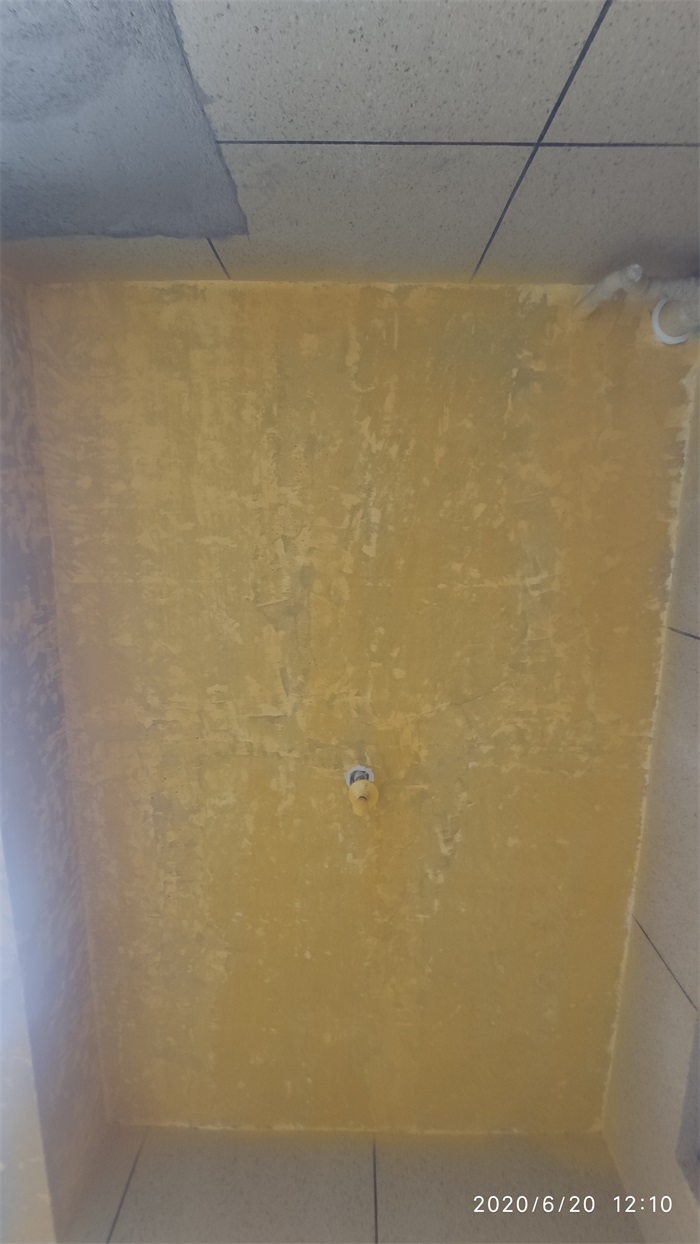

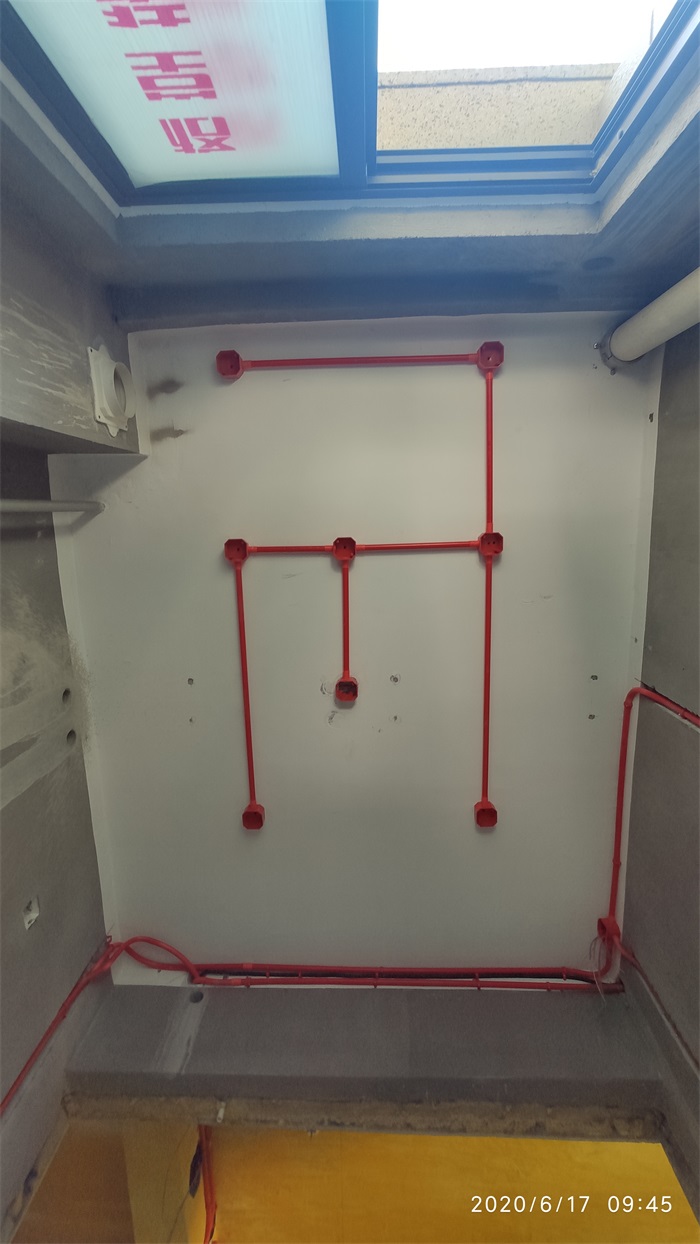

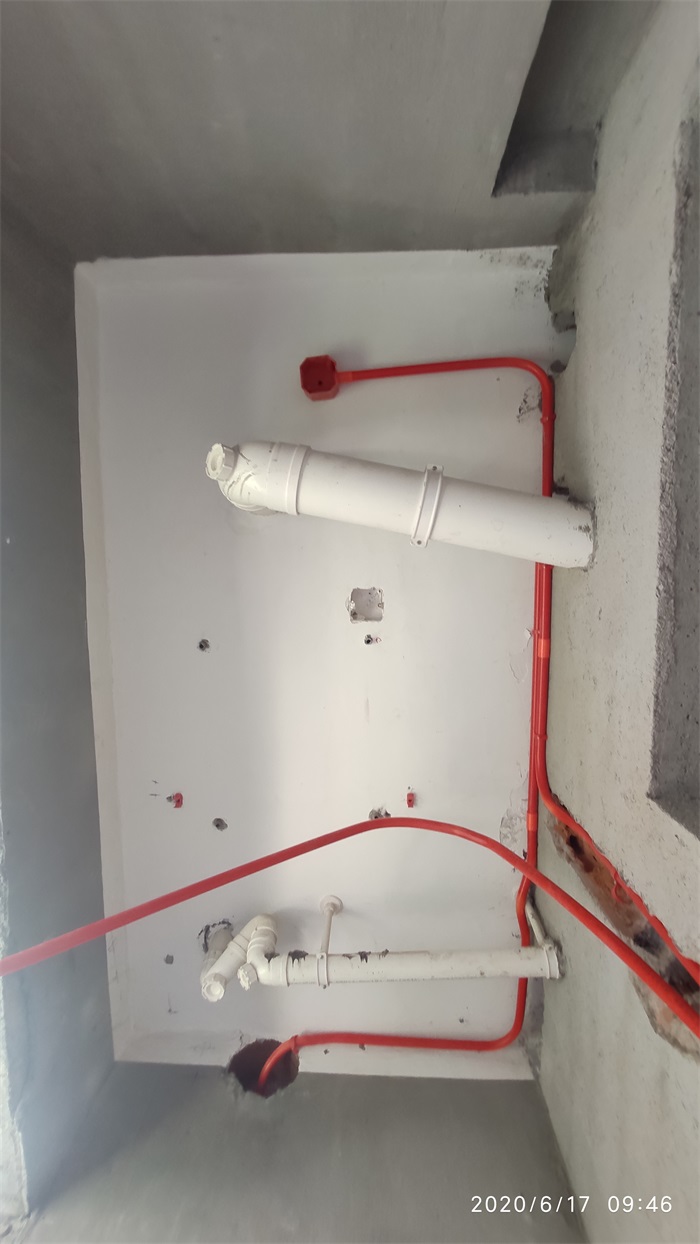

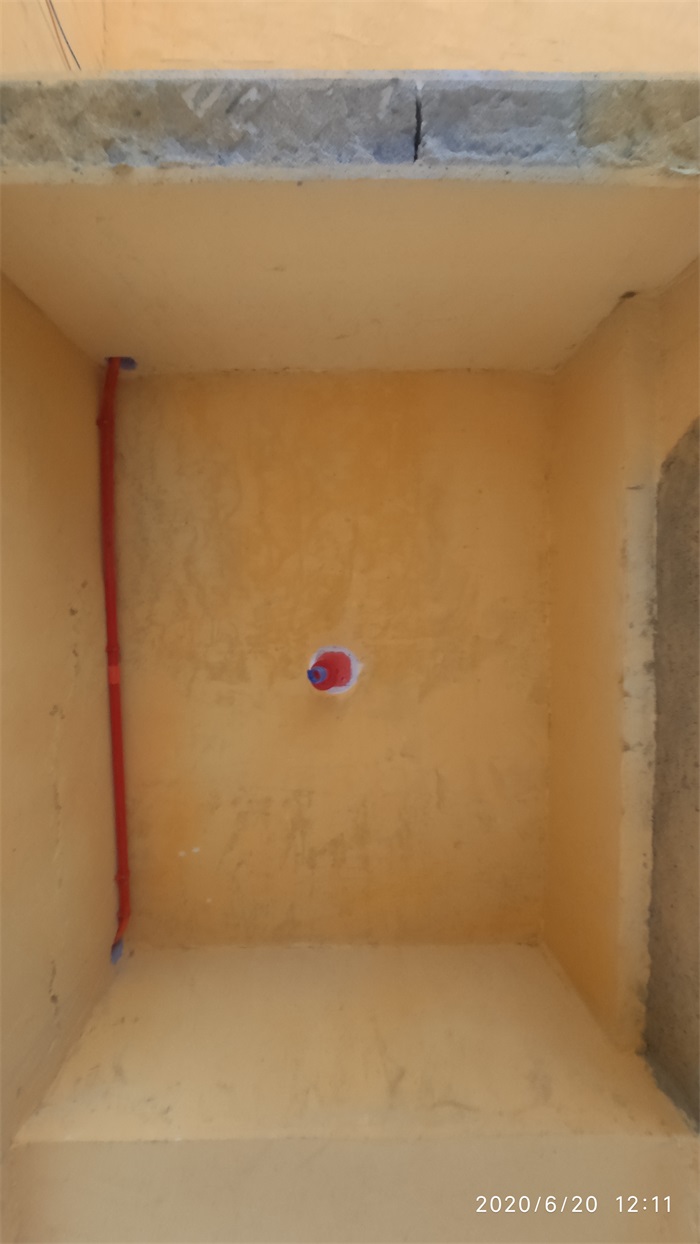

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-7-15 16:07:54

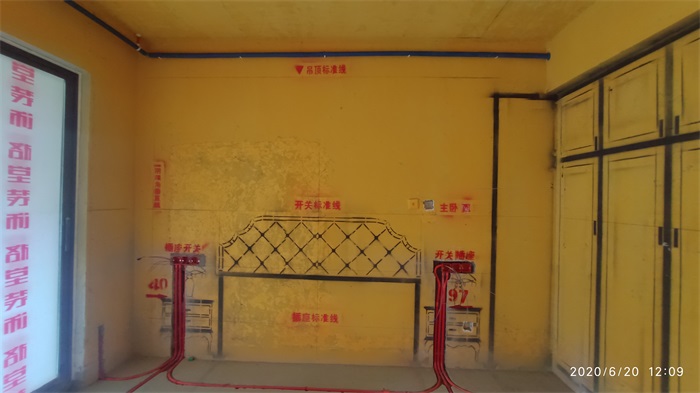

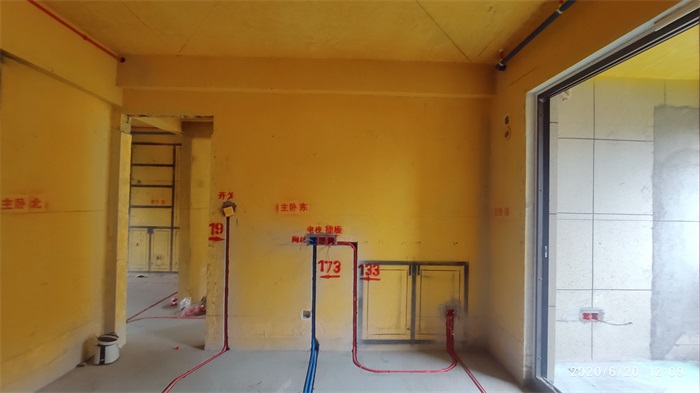

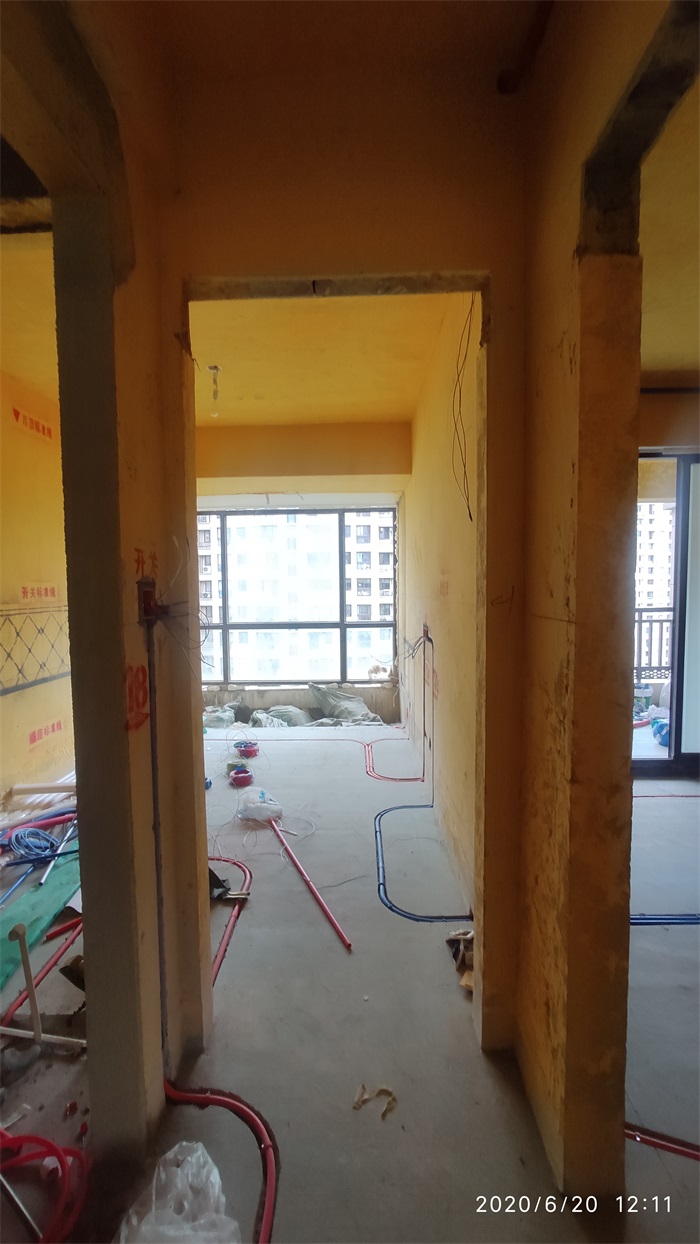

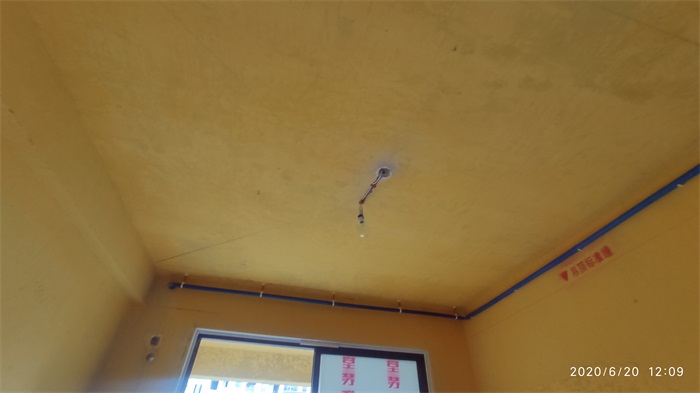

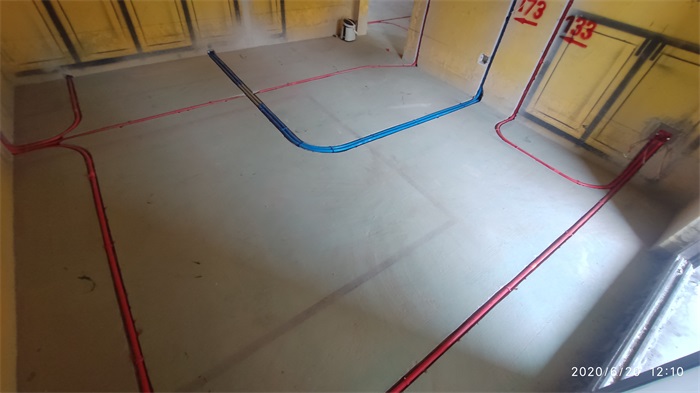

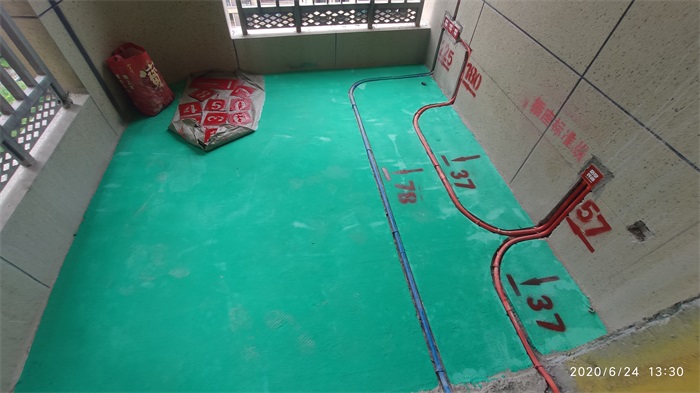

红色线管代表强电，蓝色线管代表弱电

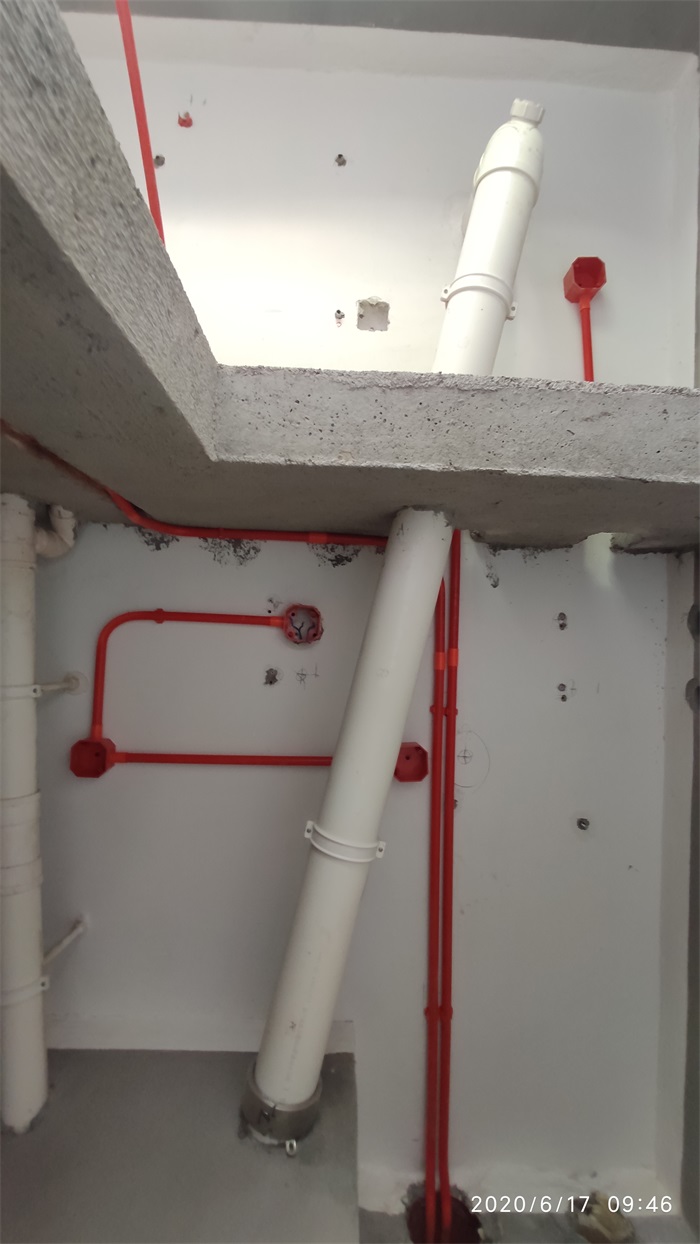

顶部灯线移位，不能开槽特殊部位套黄腊管

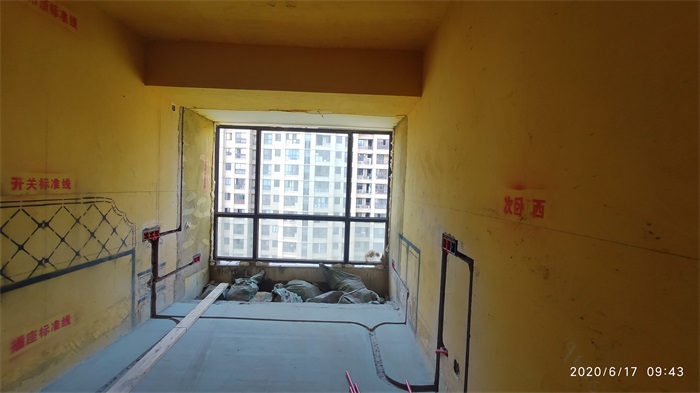

墙角禁止走管，距墙30cm以上

发表于 2020-7-15 16:09:03

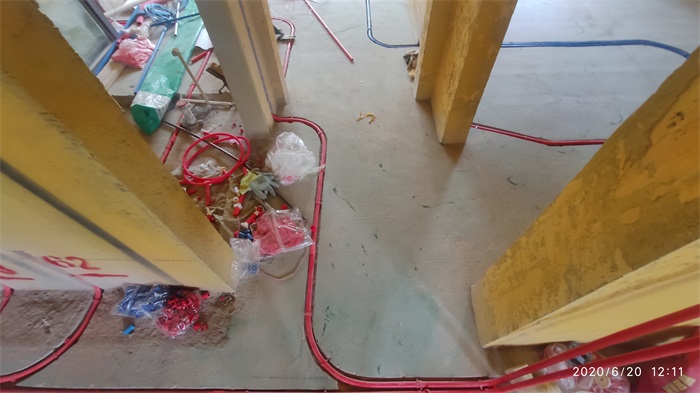

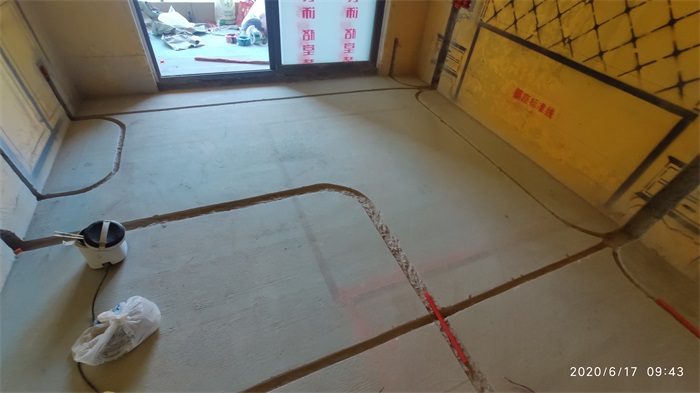

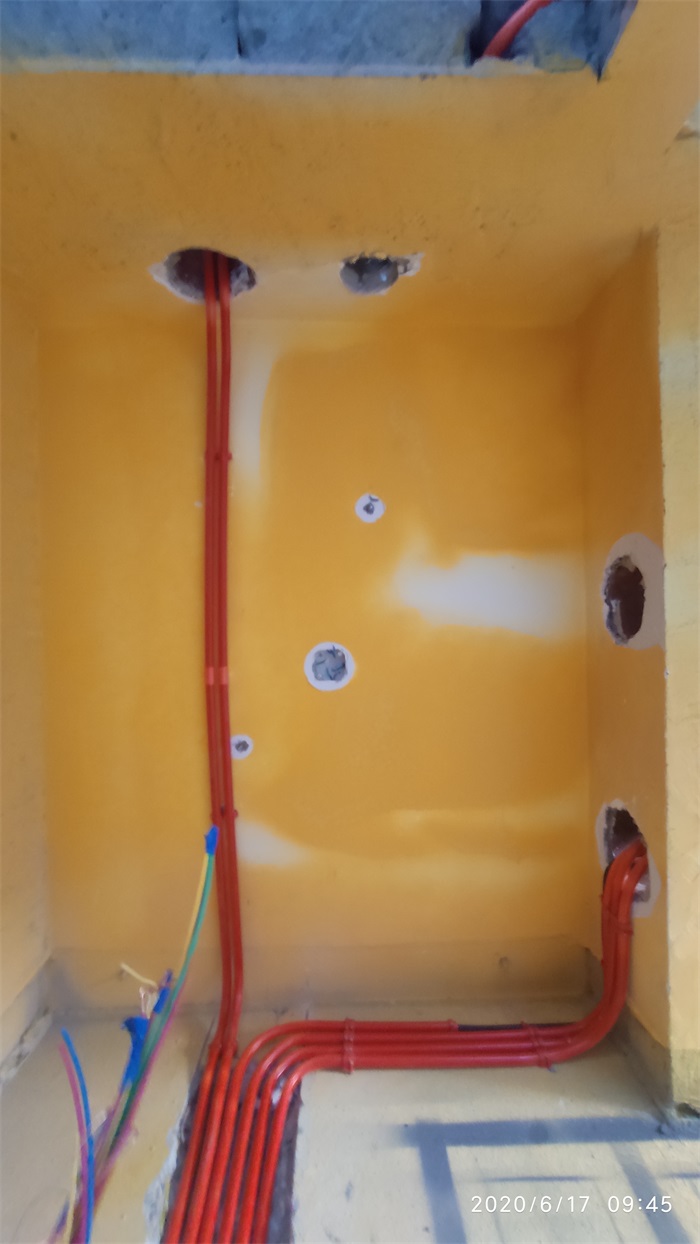

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-7-15 16:09:46

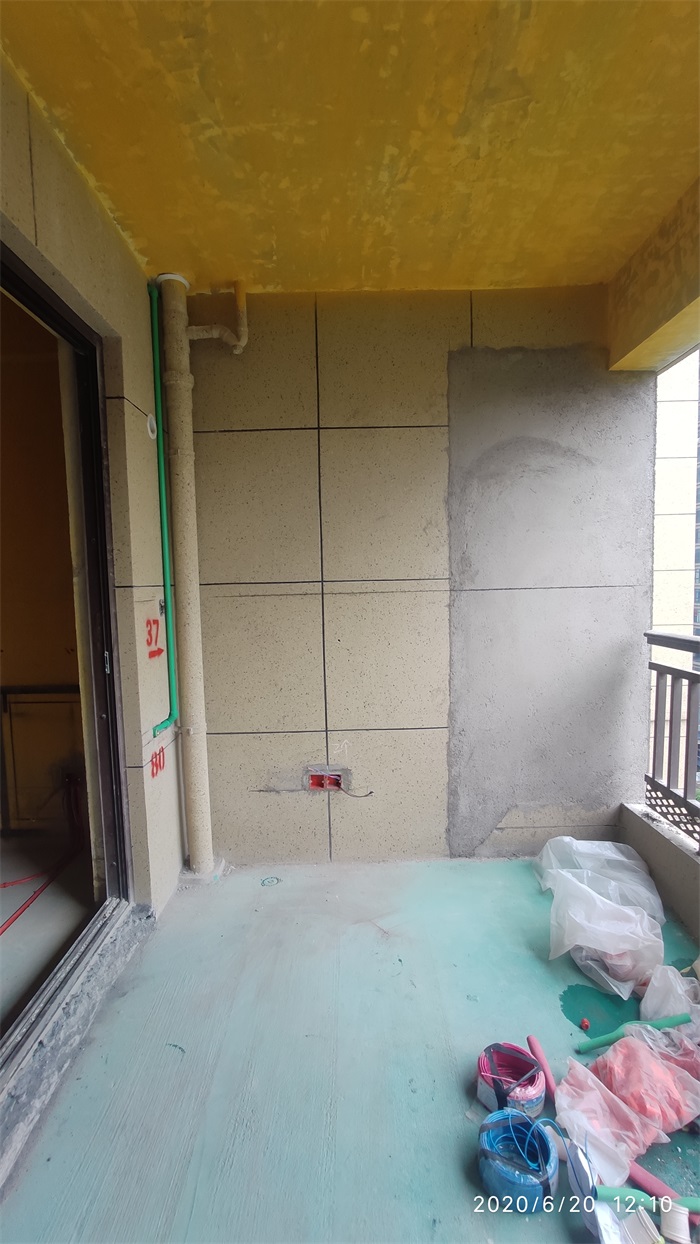

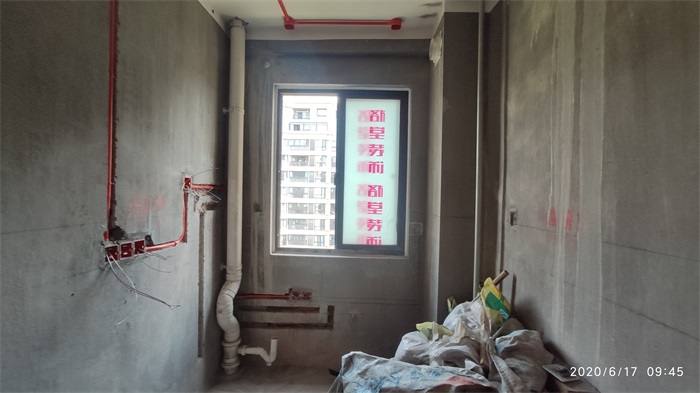

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-7-15 16:11:33

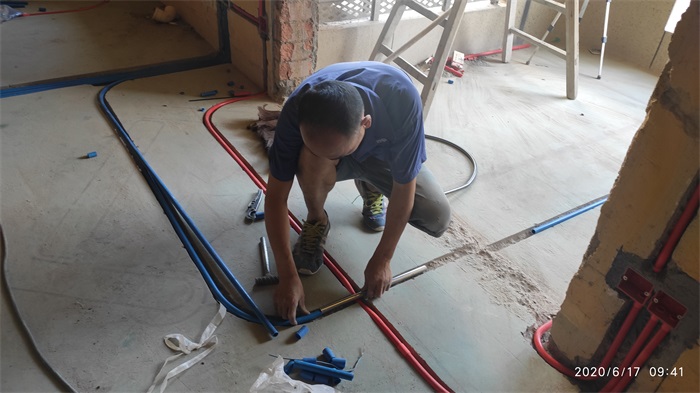

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-7-15 16:12:17

所有线管采用直径20中型线管
