牡丹园4-2-3#98㎡美式—云上

发表于 2019-12-18 14:54:19

水电施工阶段

发表于 2019-12-18 14:58:50

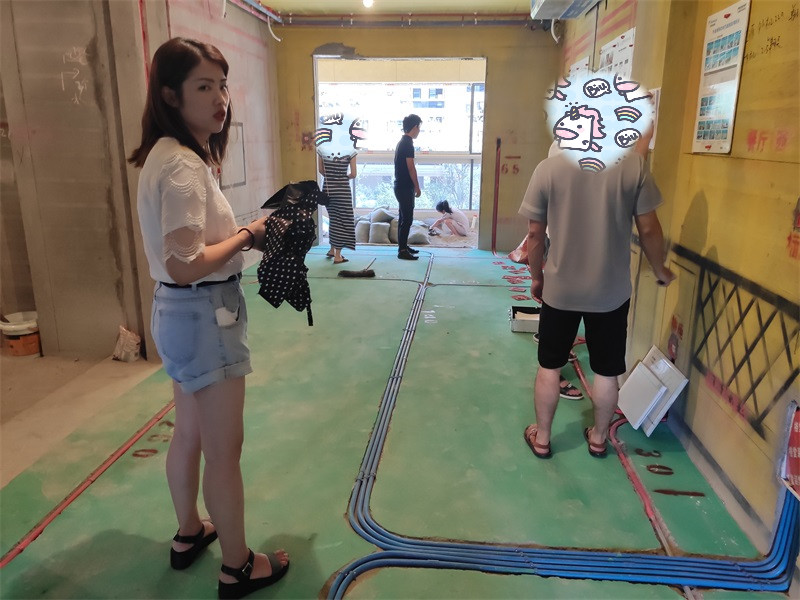

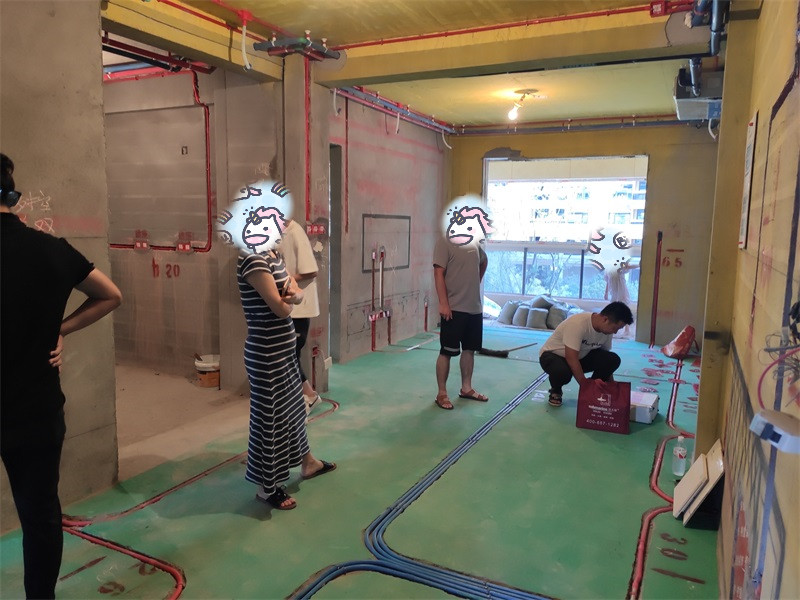

现场和业主水电验收

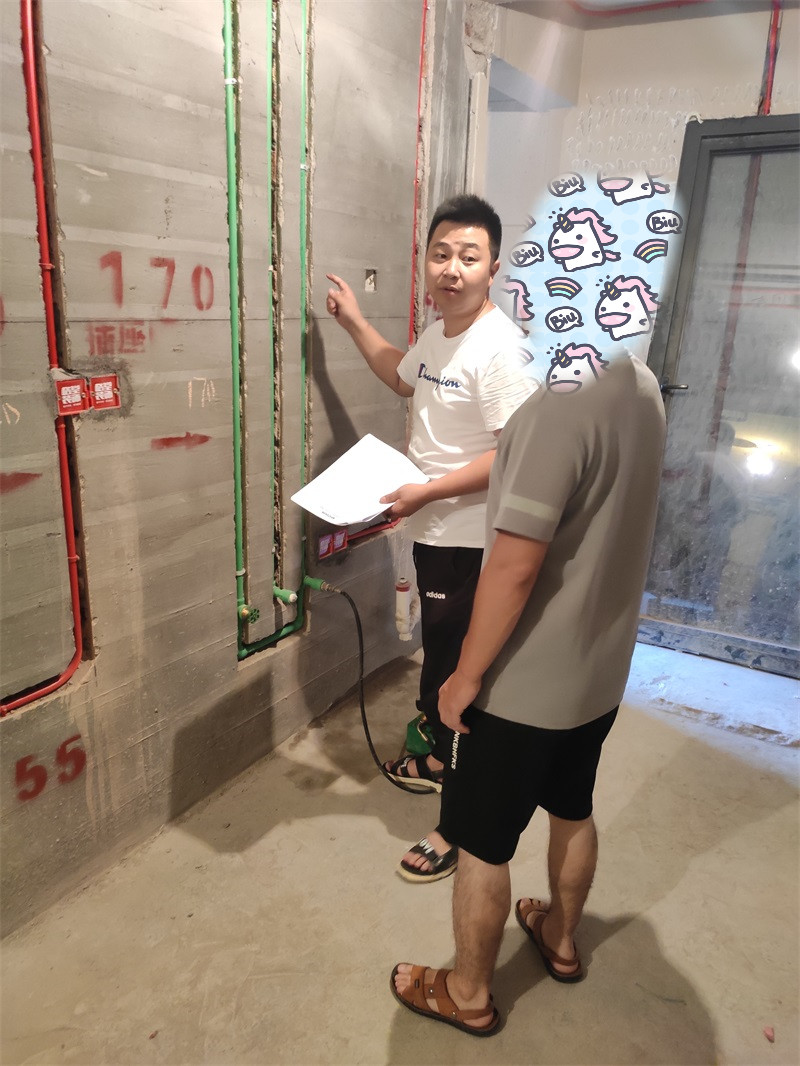

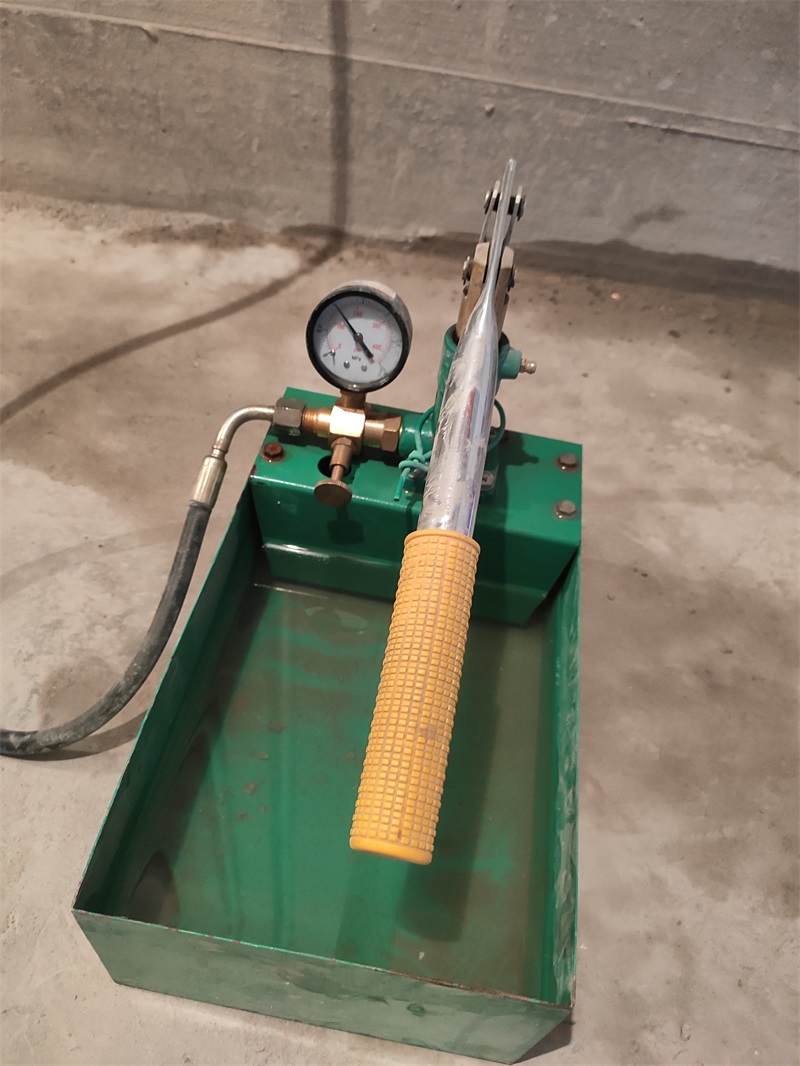

水管水压测试应达到1mpa,试压半小时不降压，无渗漏现象

发表于 2019-12-18 15:00:06

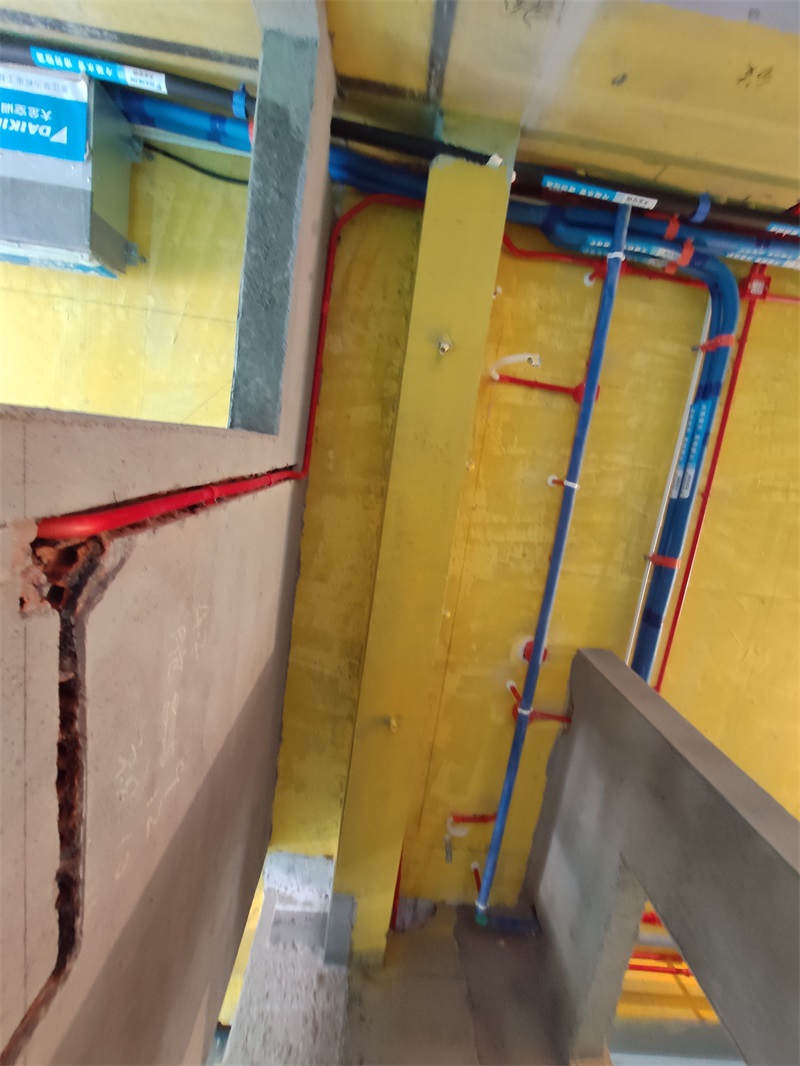

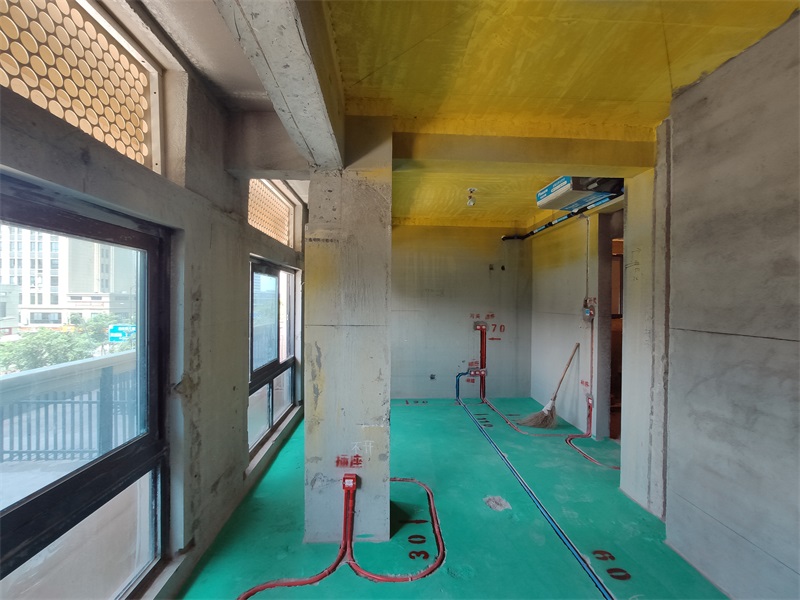

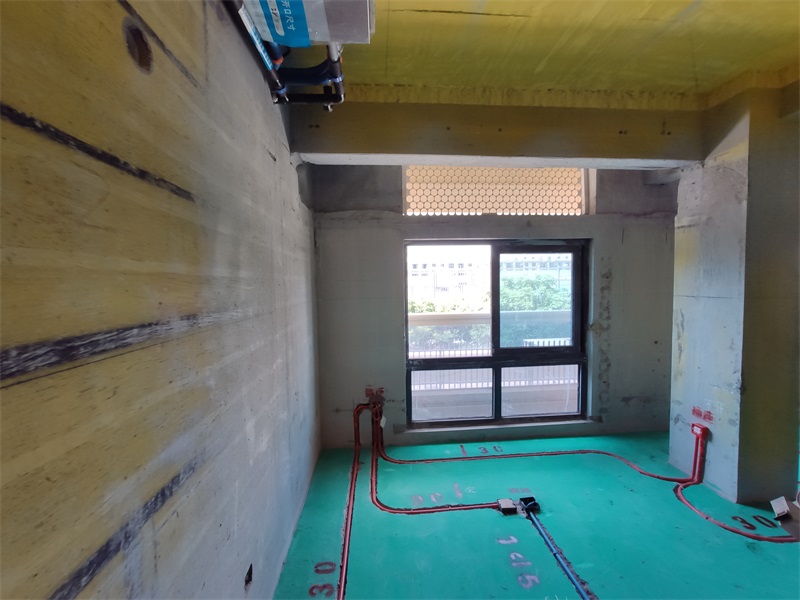

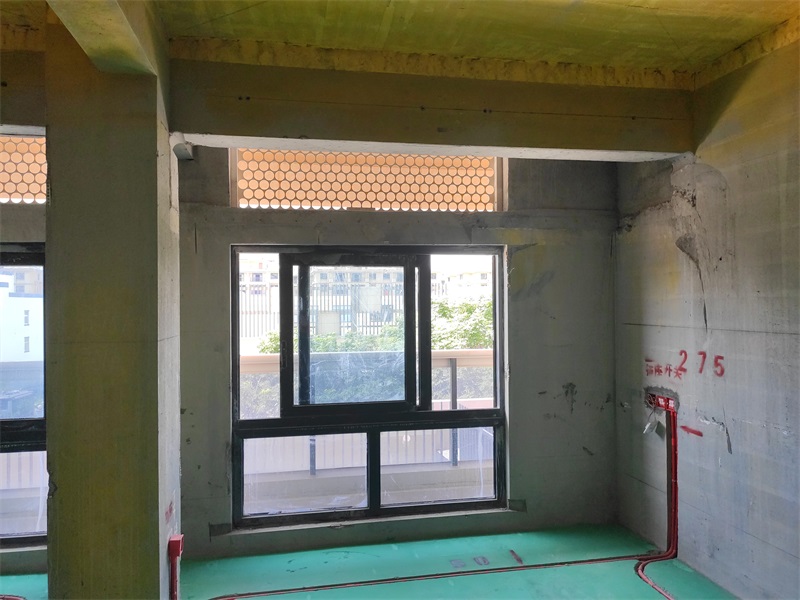

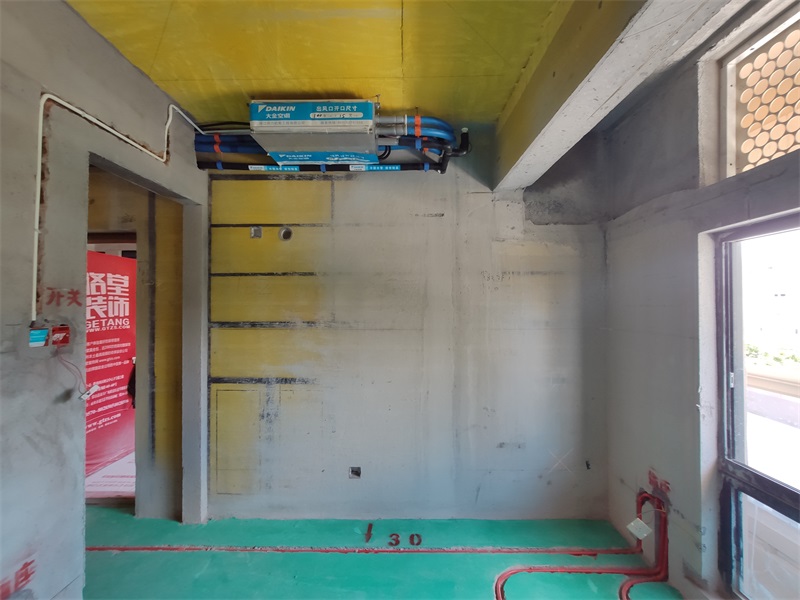

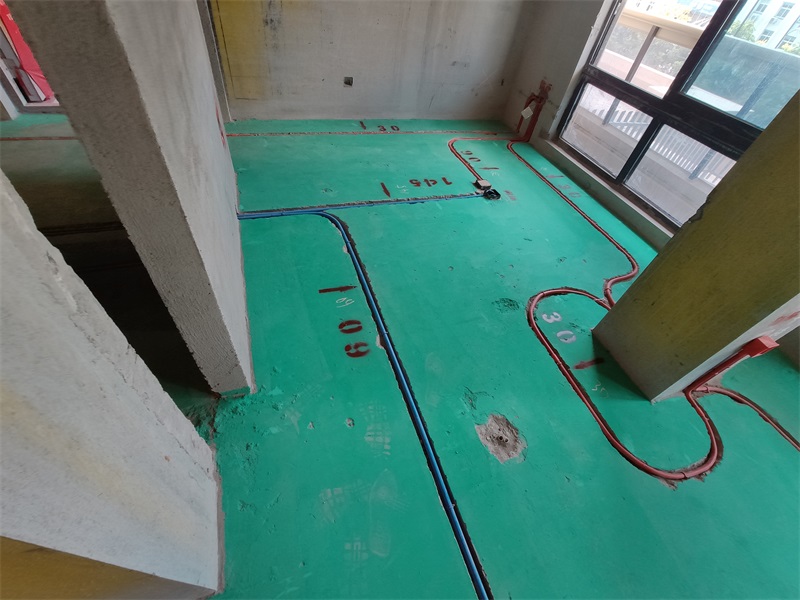

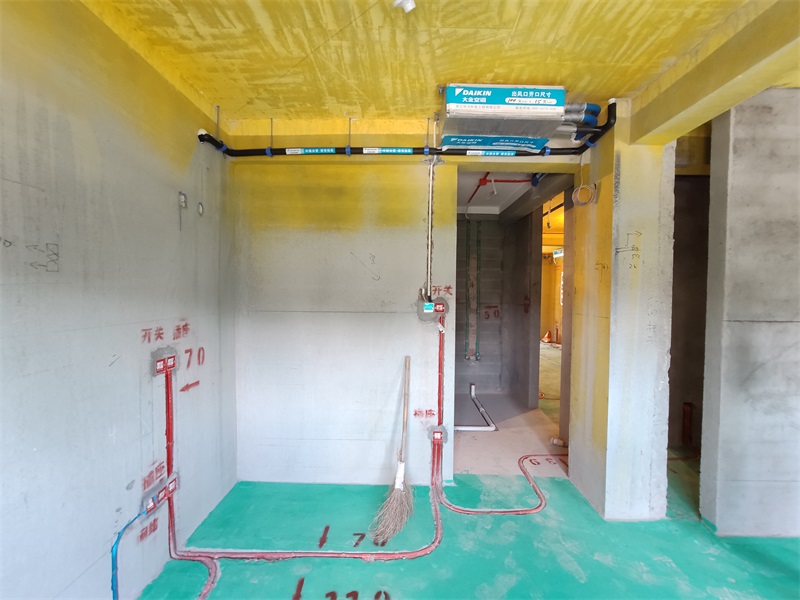

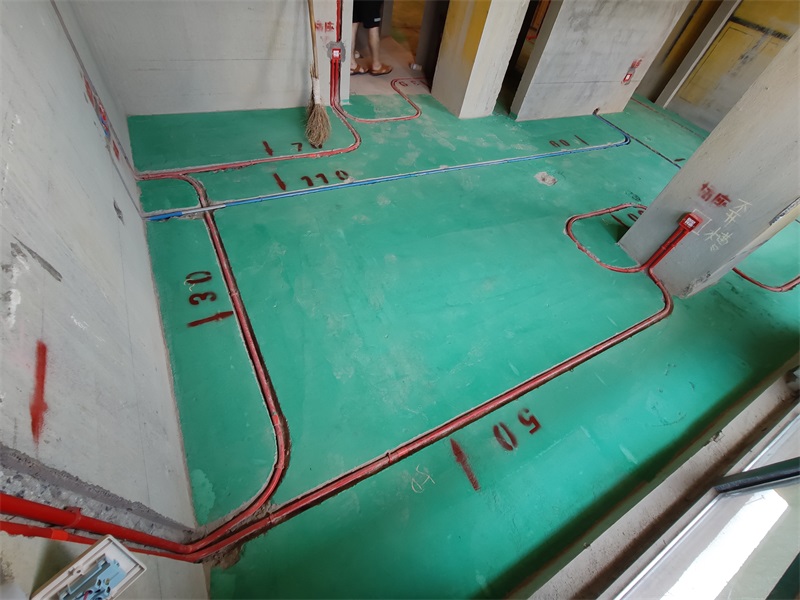

红色线管代表强电，蓝色线管代表弱电

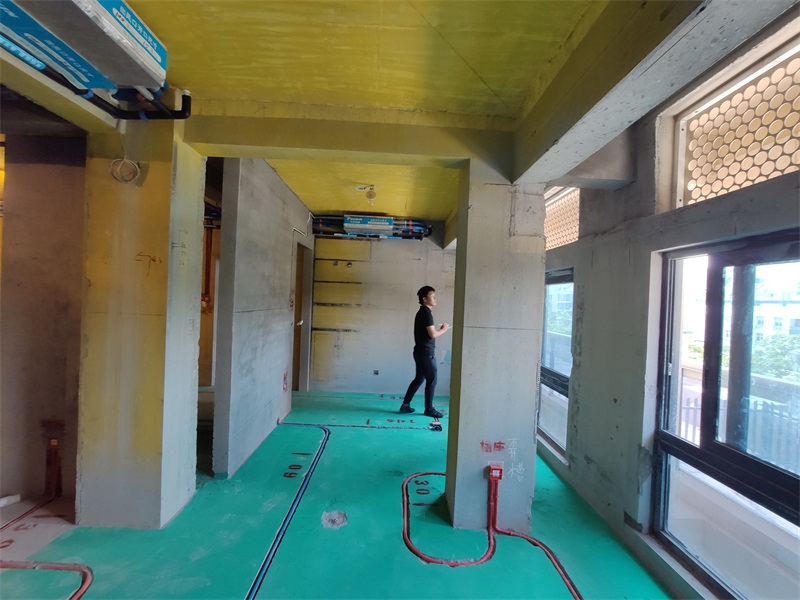

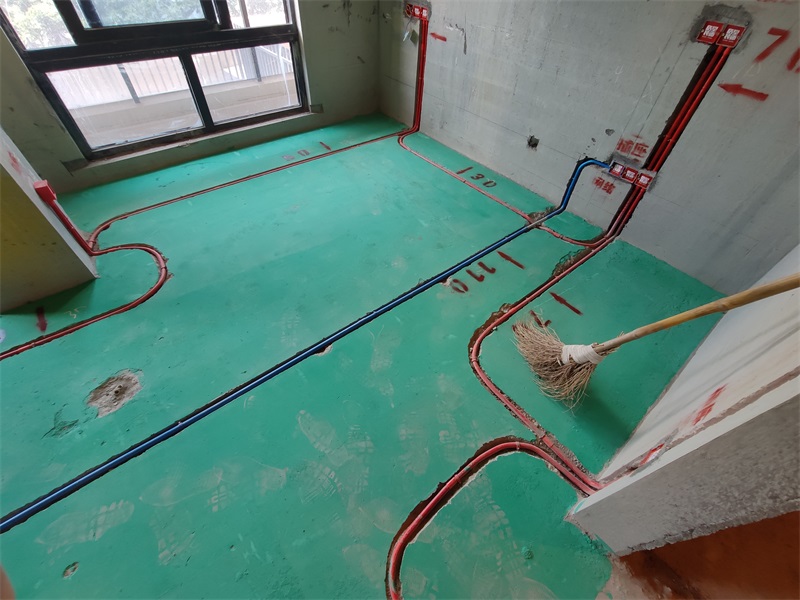

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-12-18 15:17:29

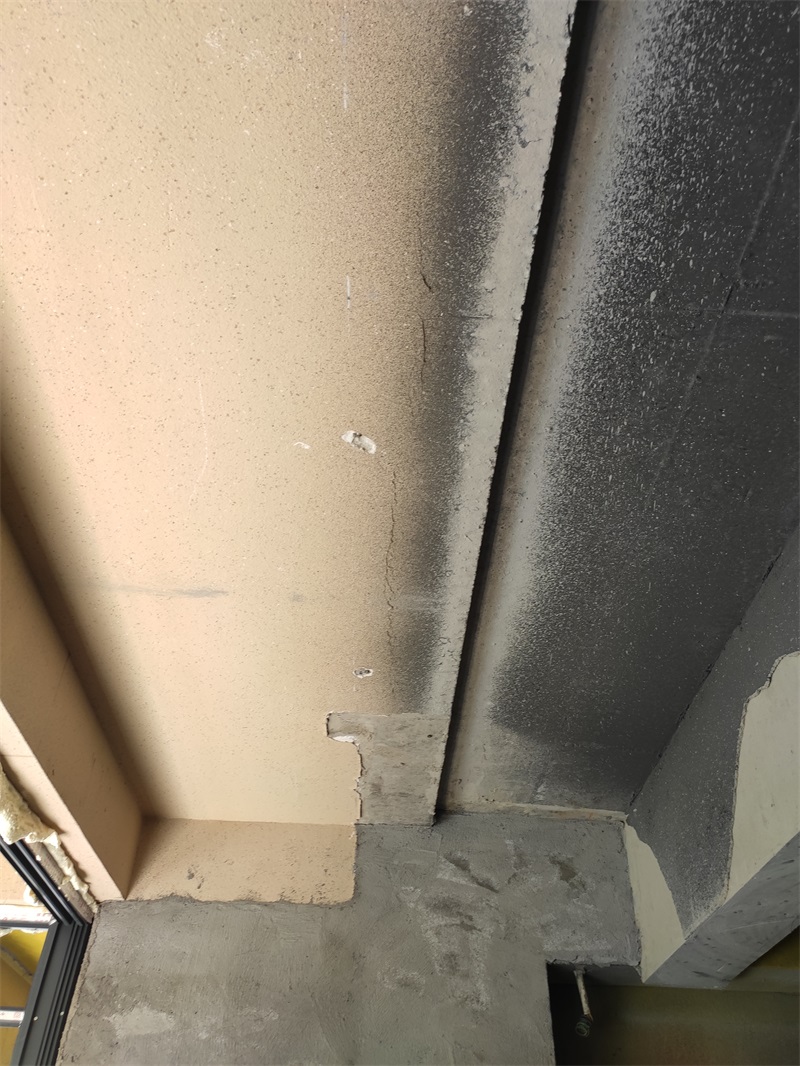

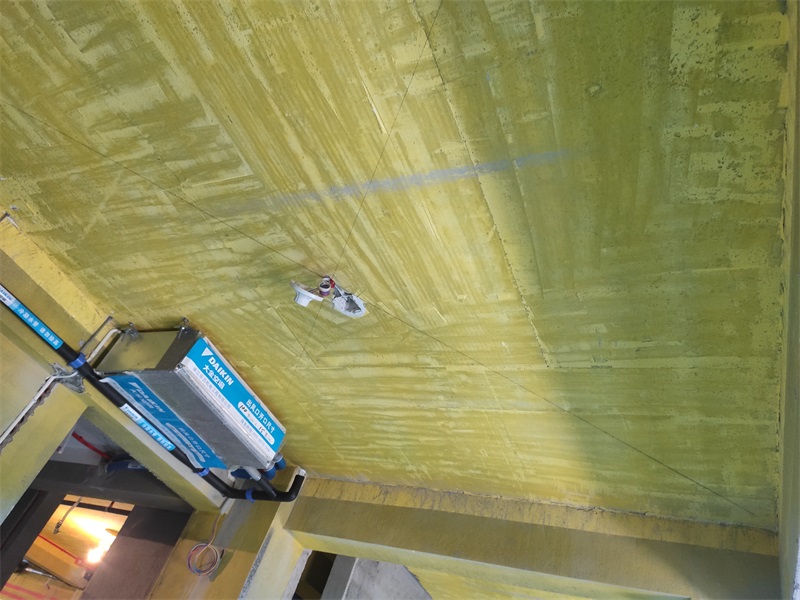

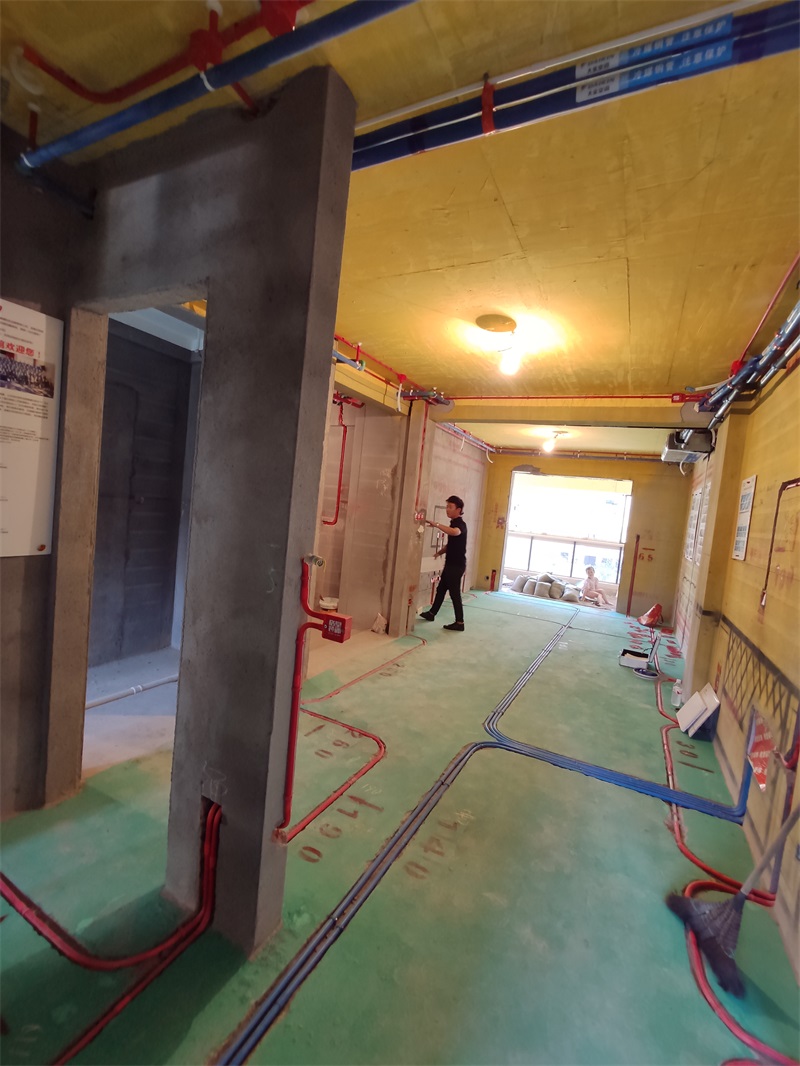

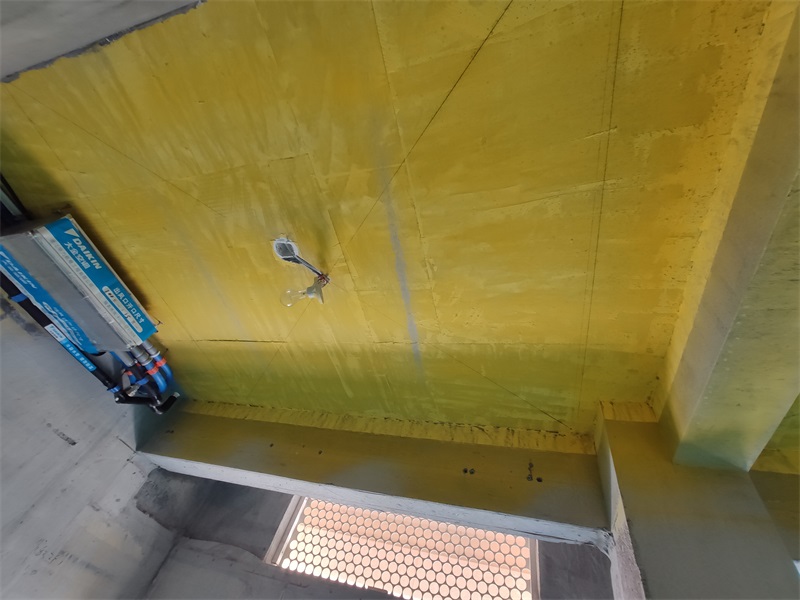

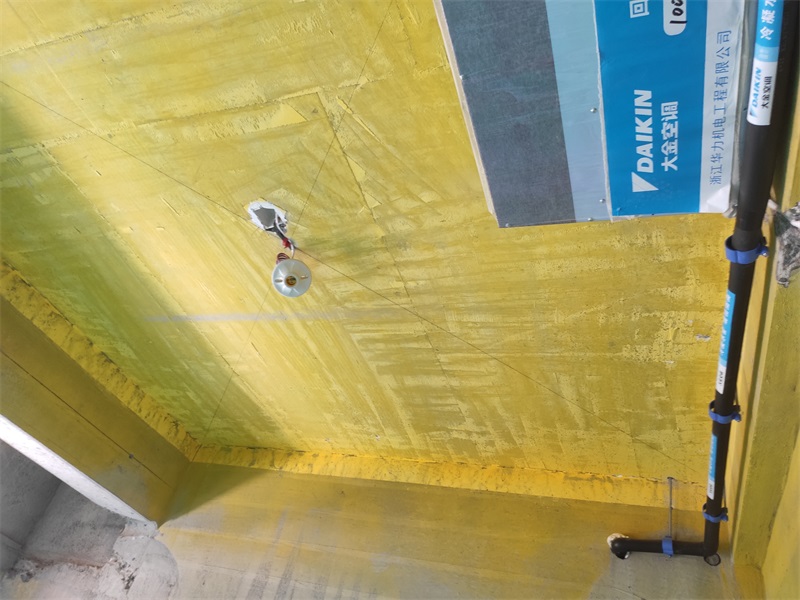

顶部线路用黄腊管保护到位

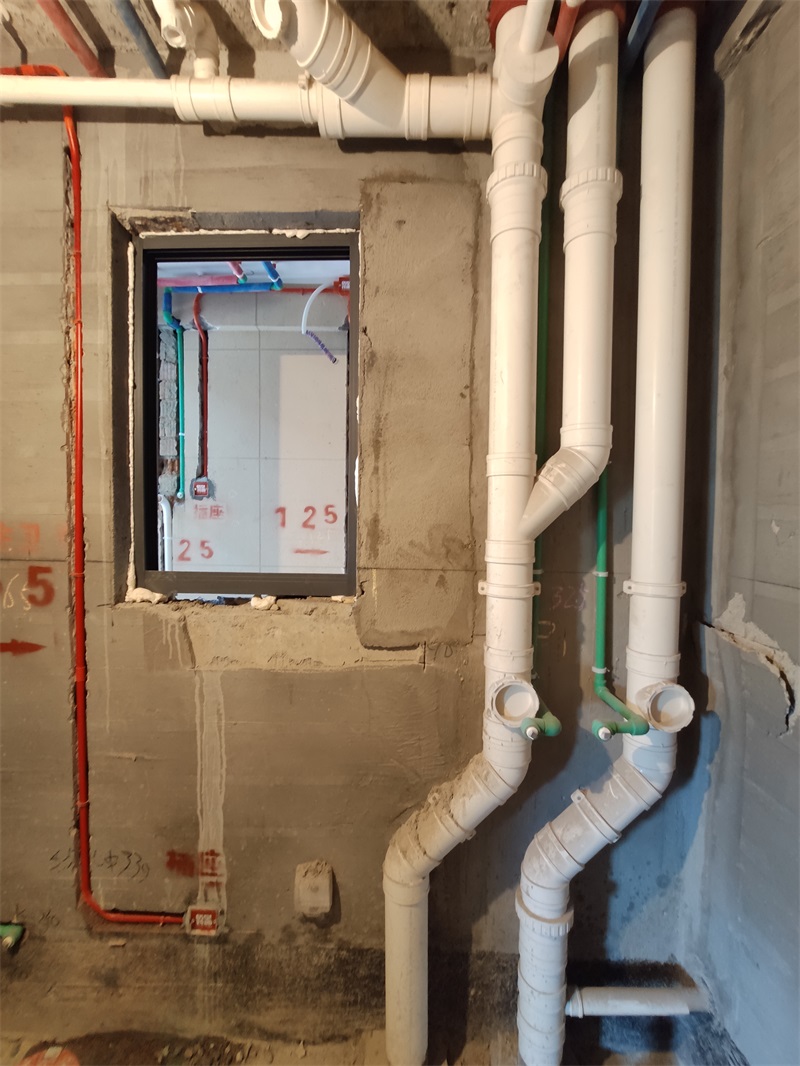

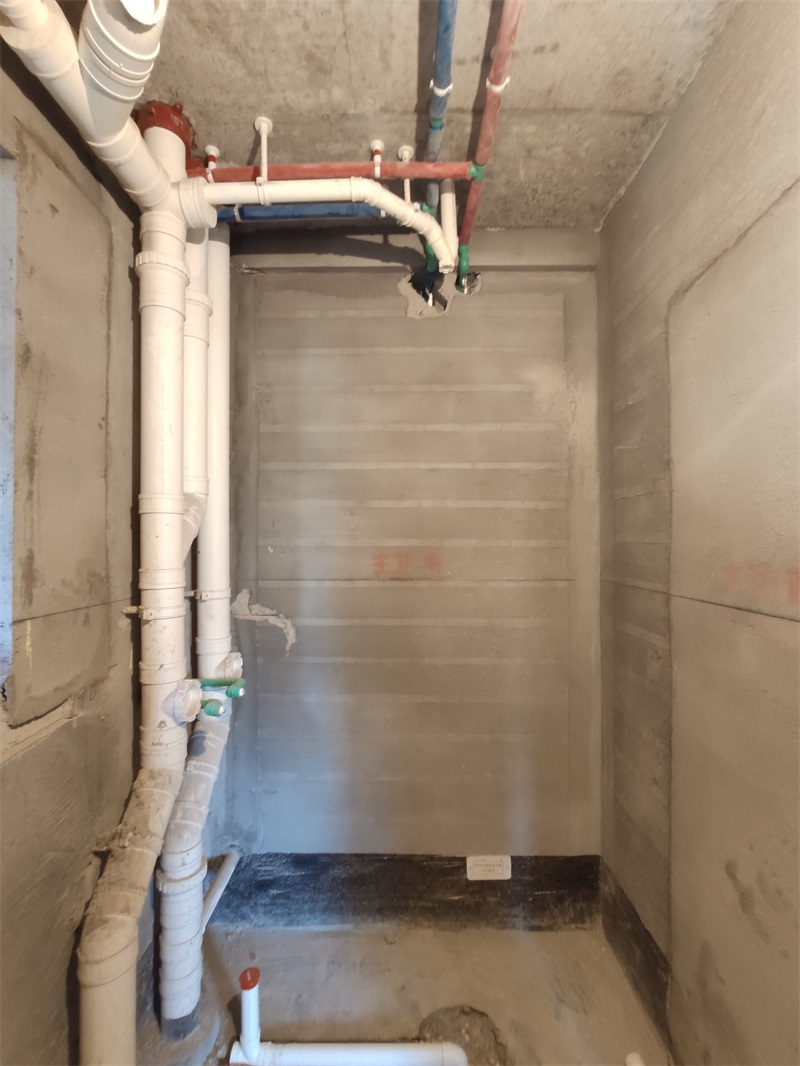

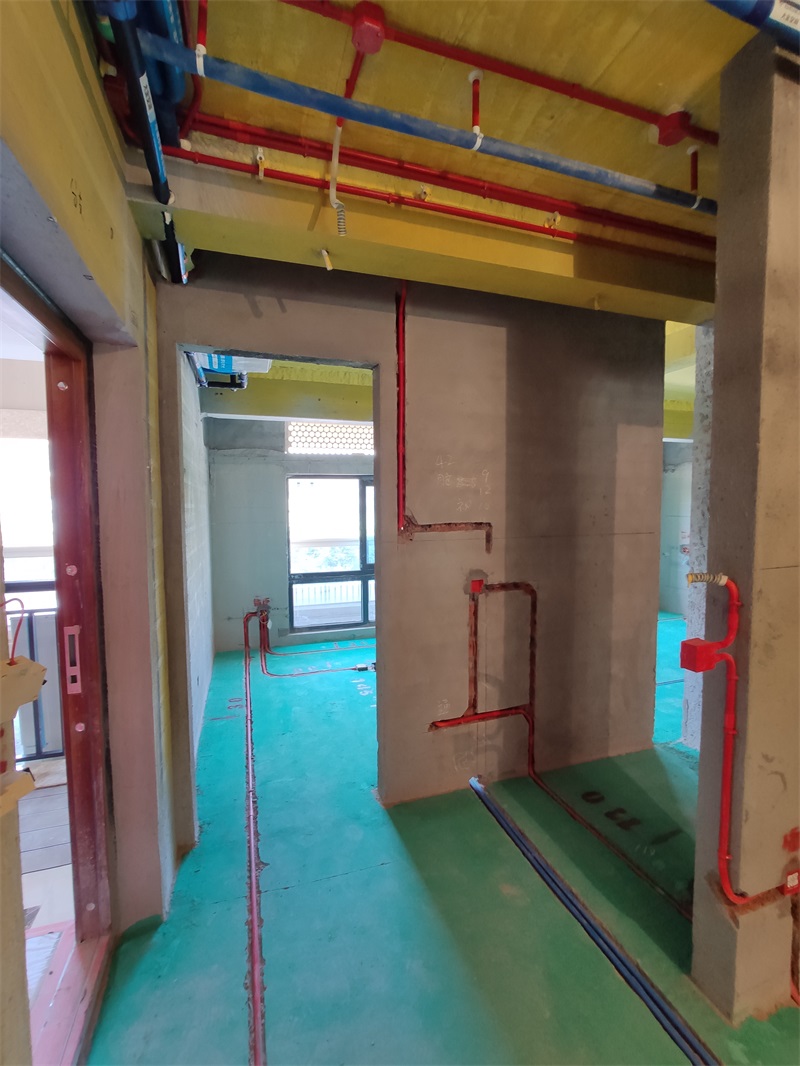

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-18 15:30:09

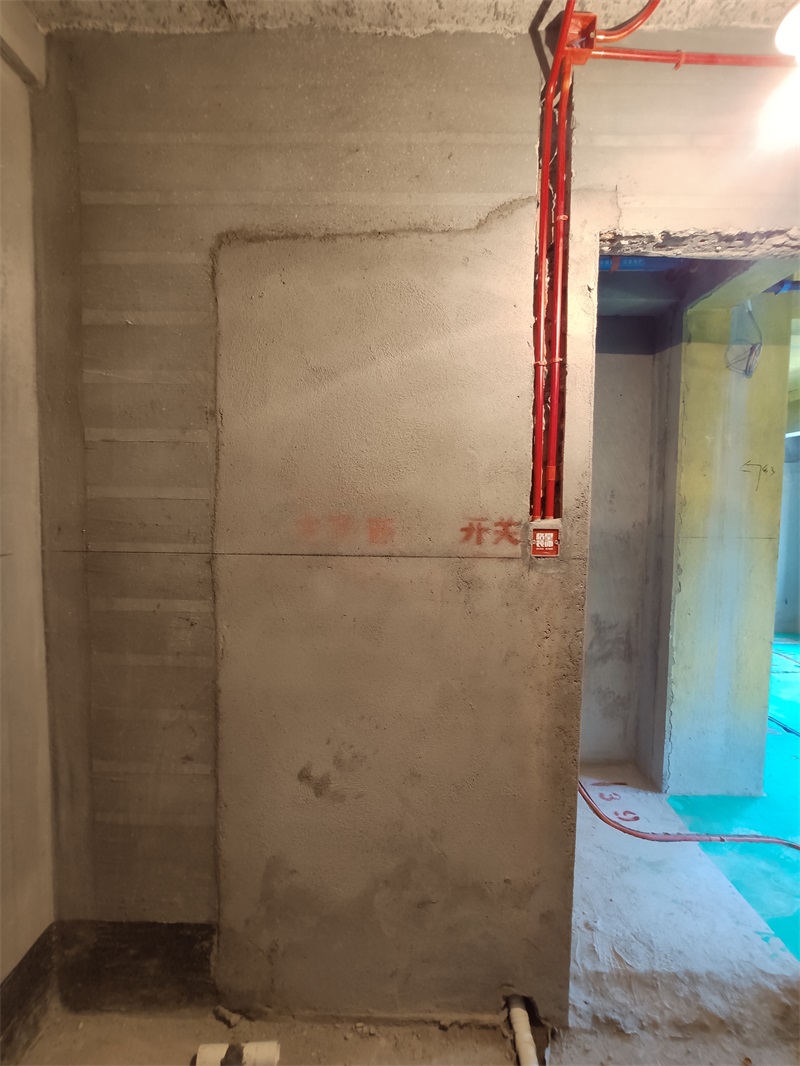

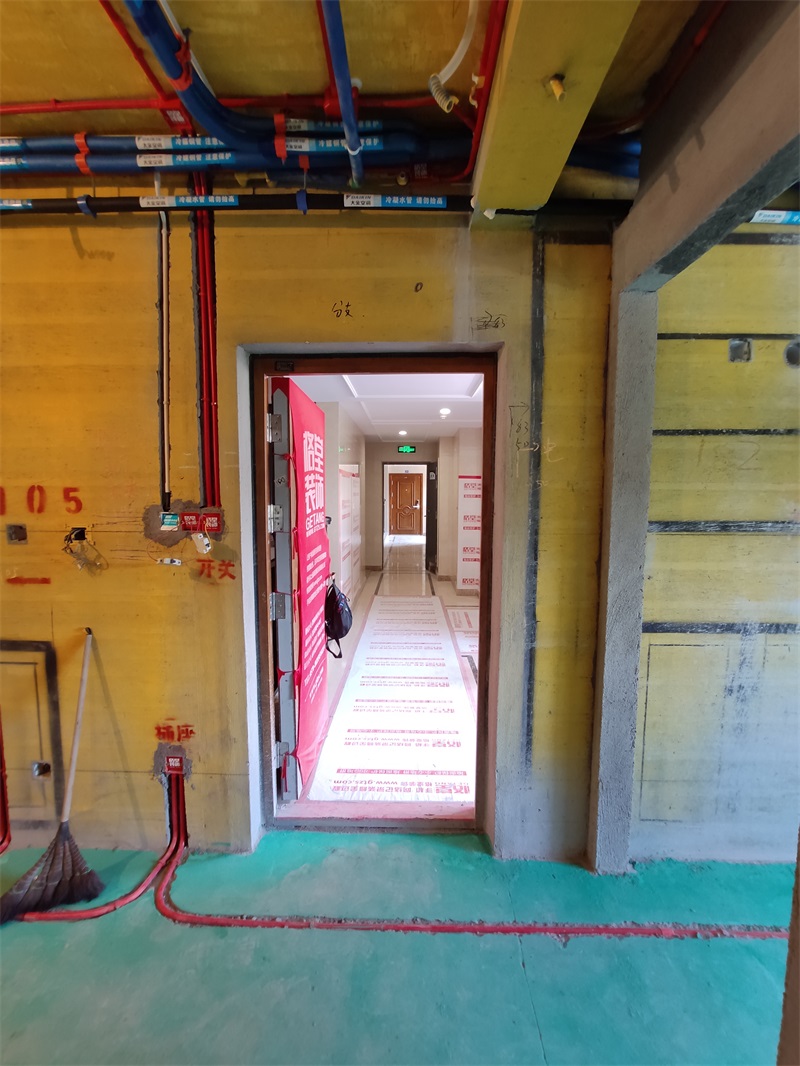

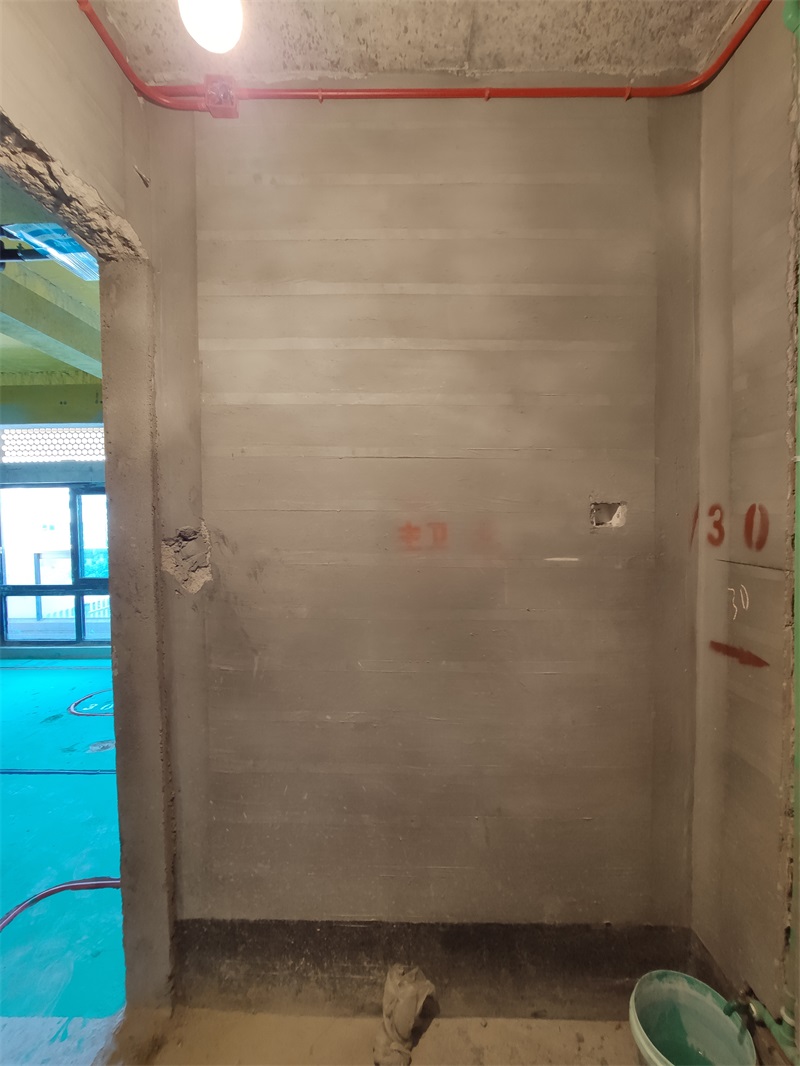

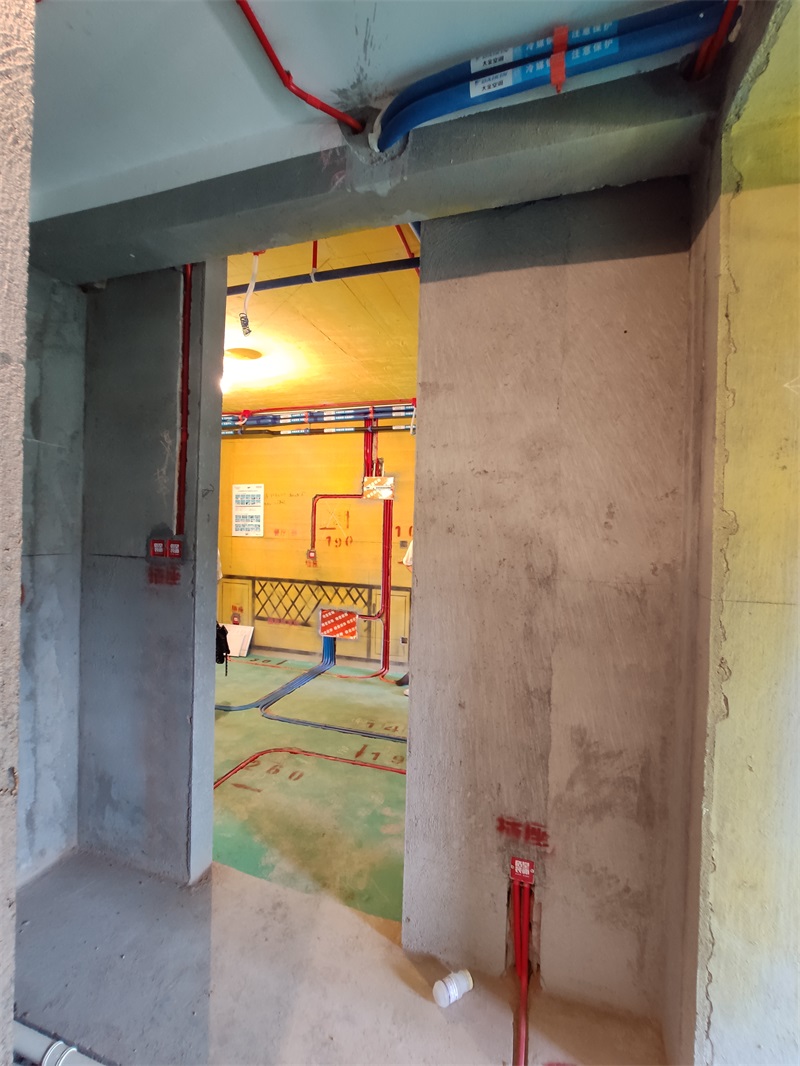

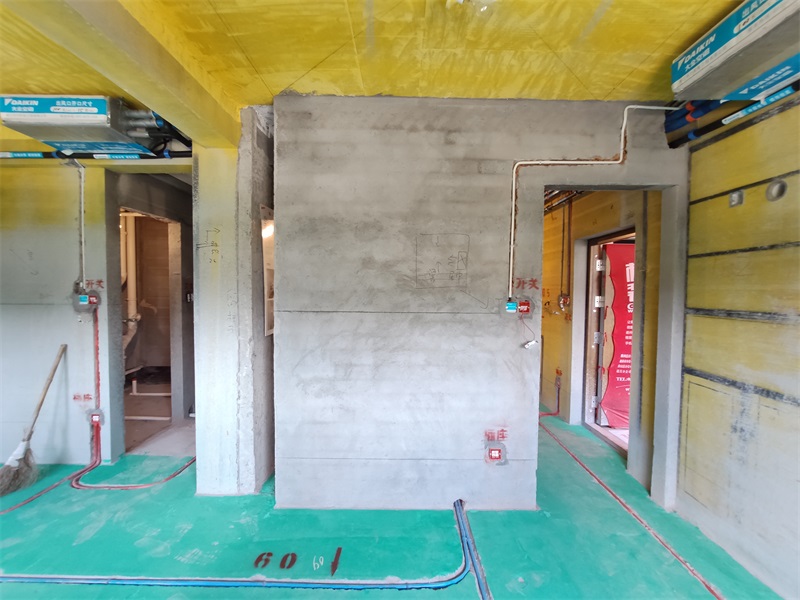

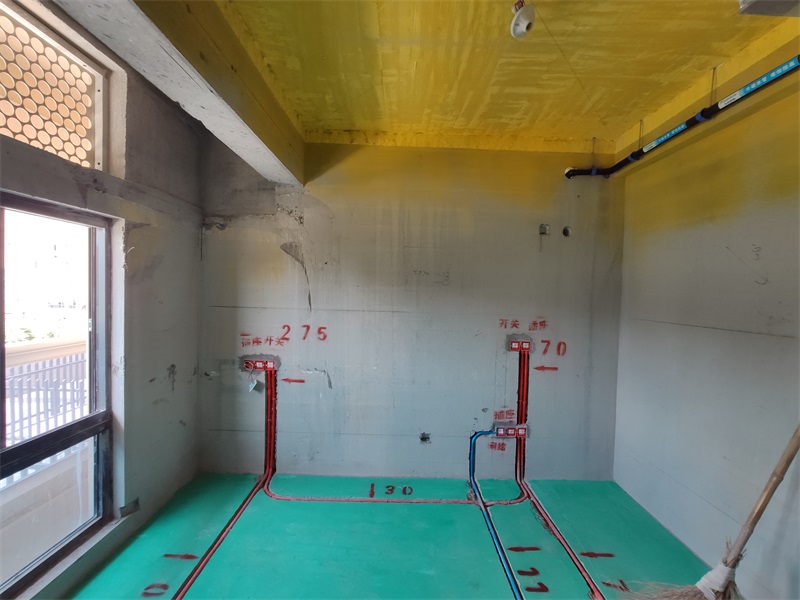

开关布置一般要求完成面在130cm左右

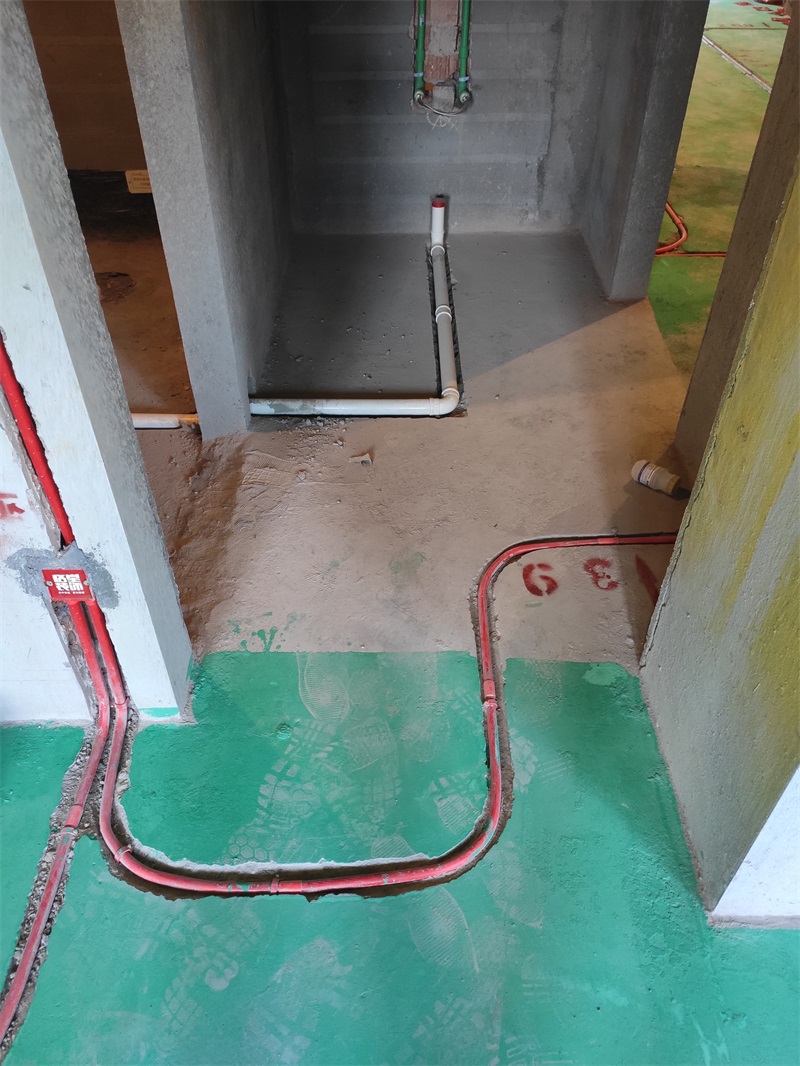

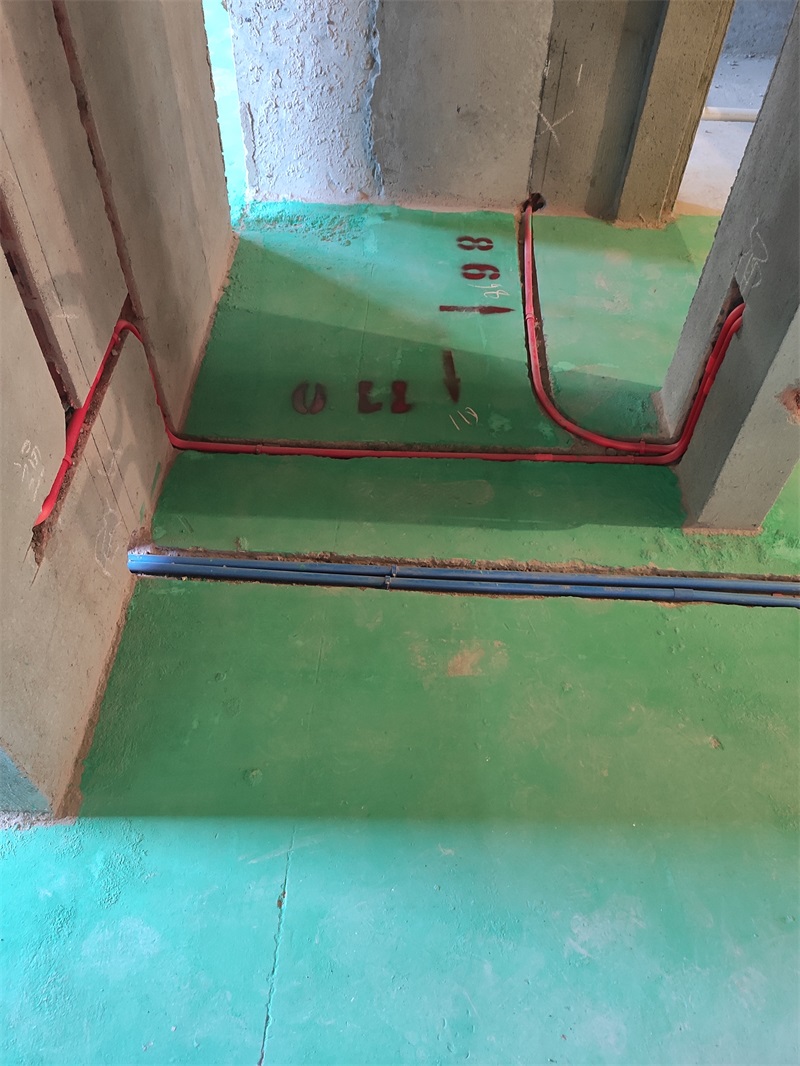

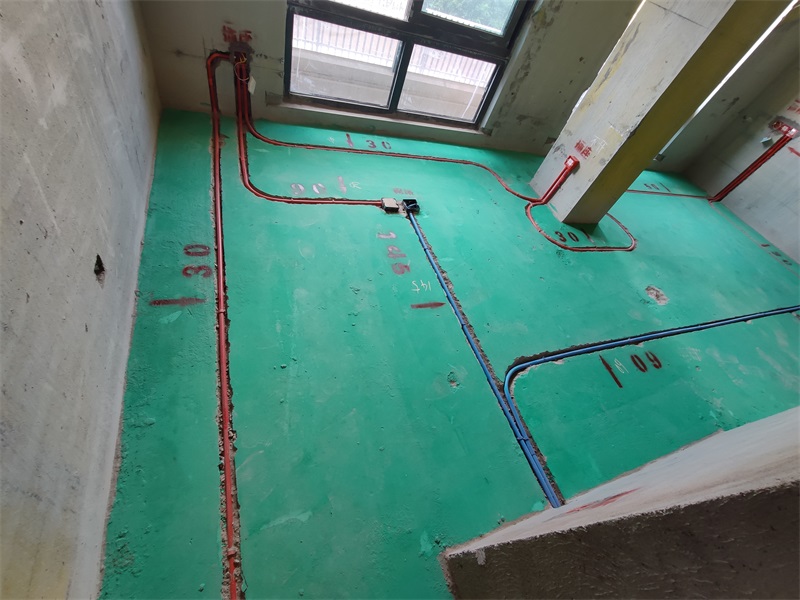

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-12-18 15:31:29

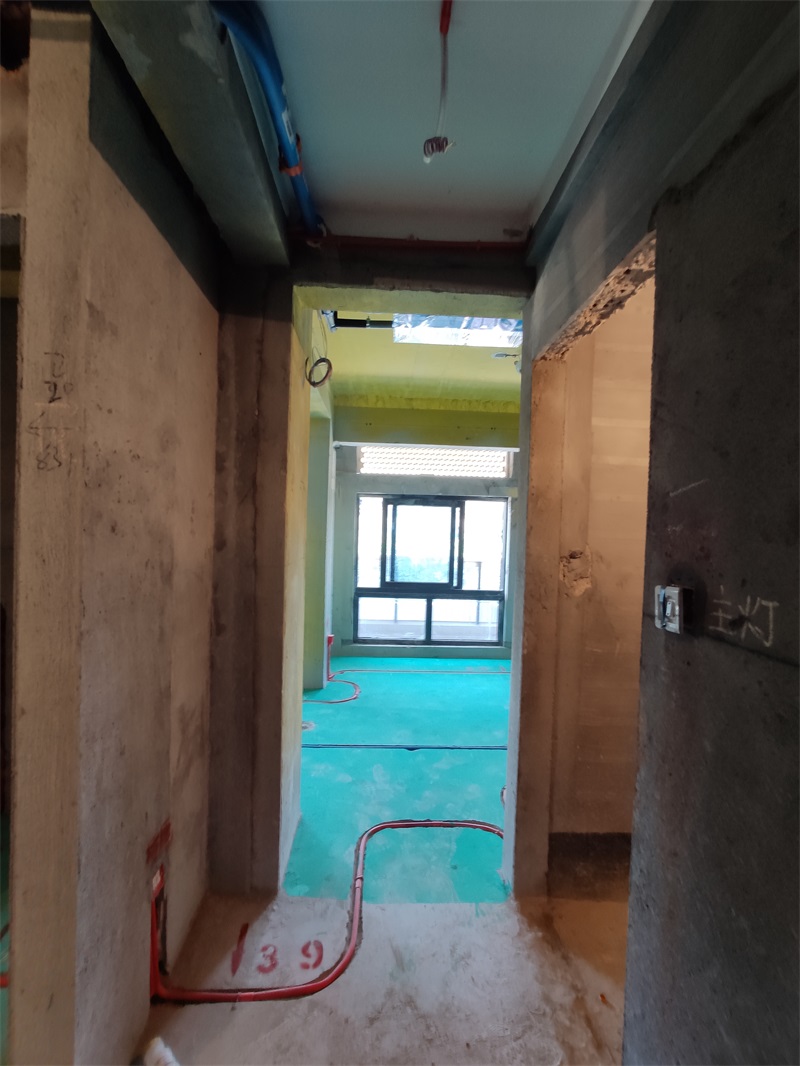

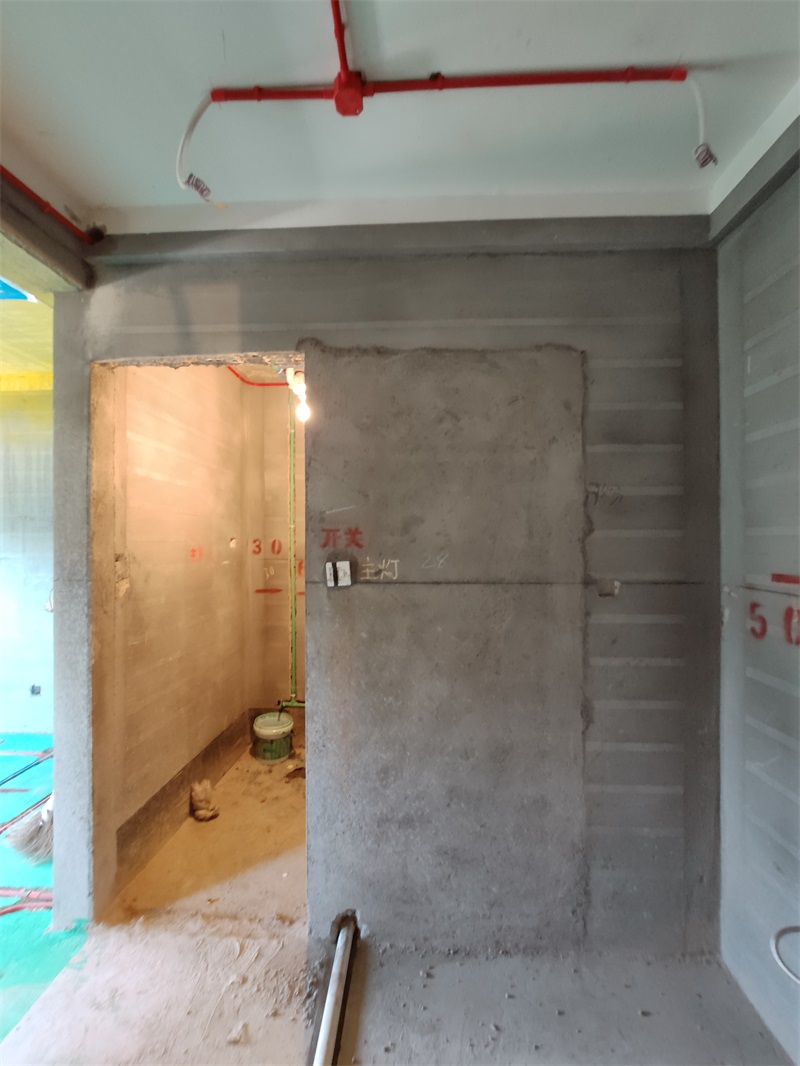

灯线移位要求套黄腊管

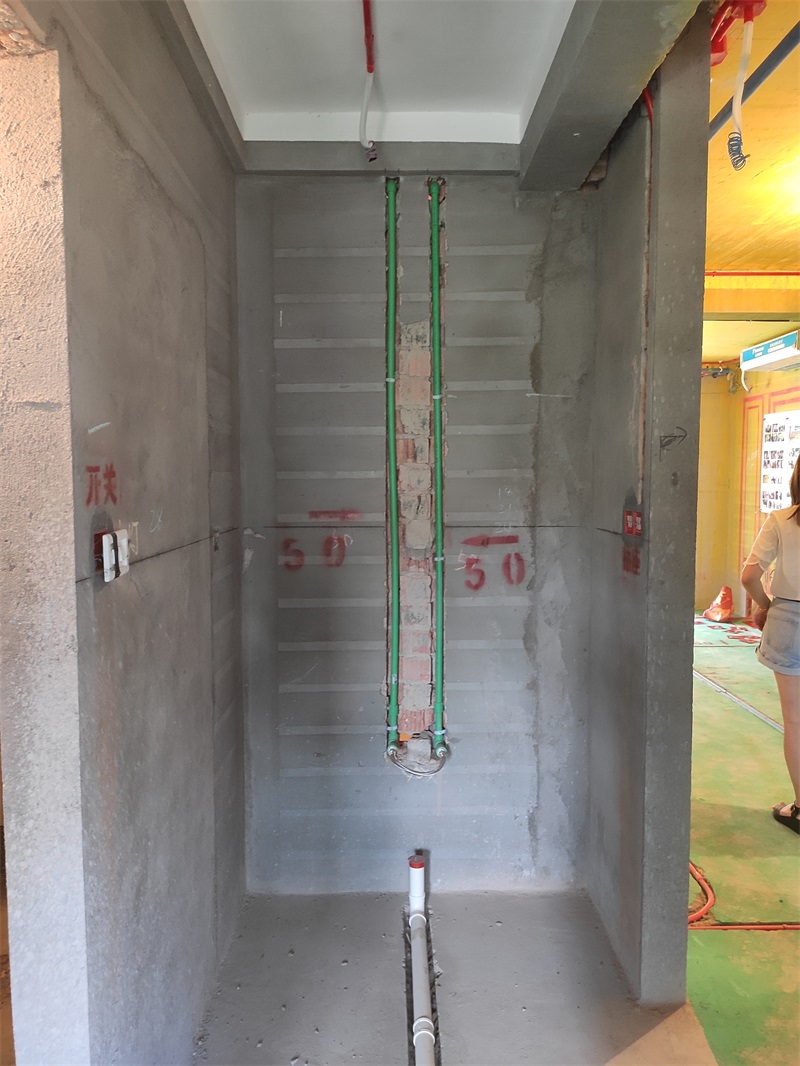

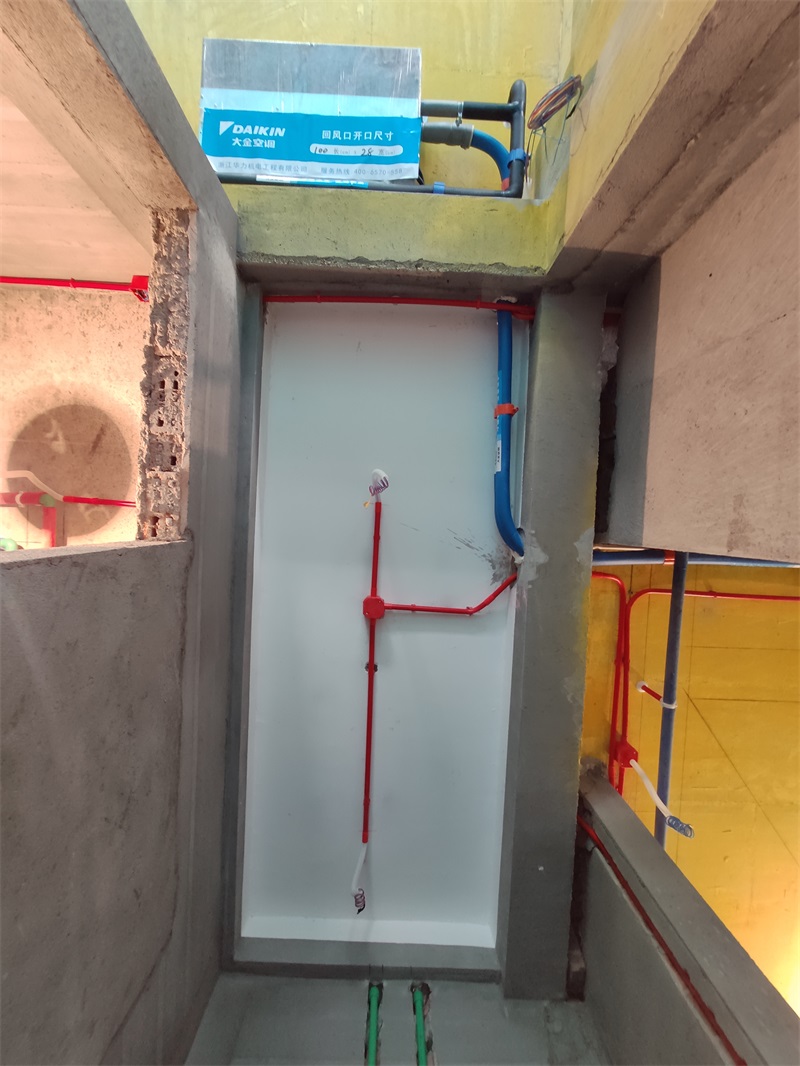

走墙水管采用下垂式安装

发表于 2019-12-18 15:39:07

干区

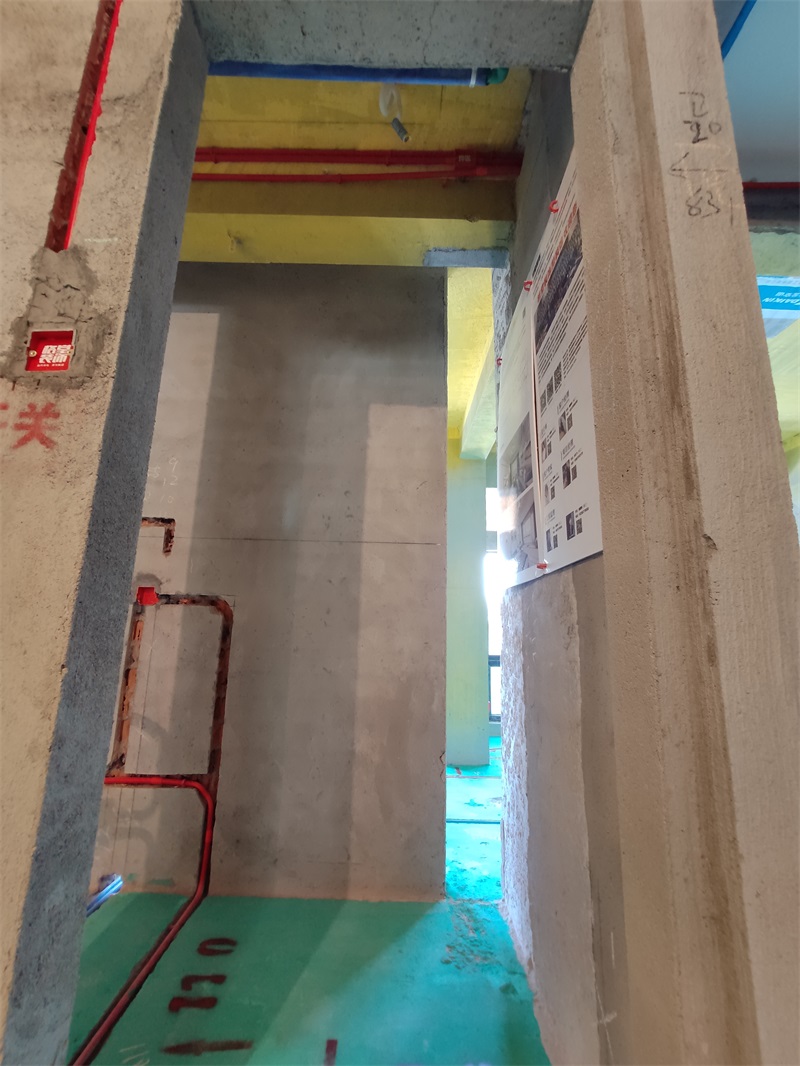

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2019-12-18 15:44:21

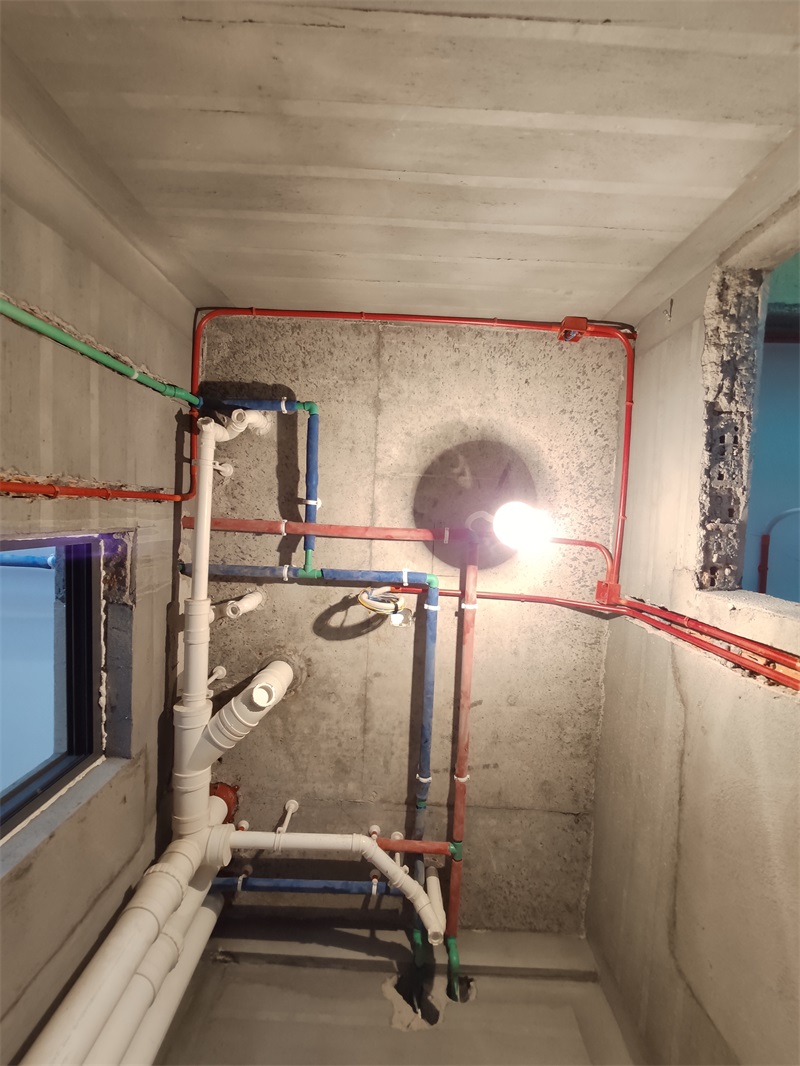

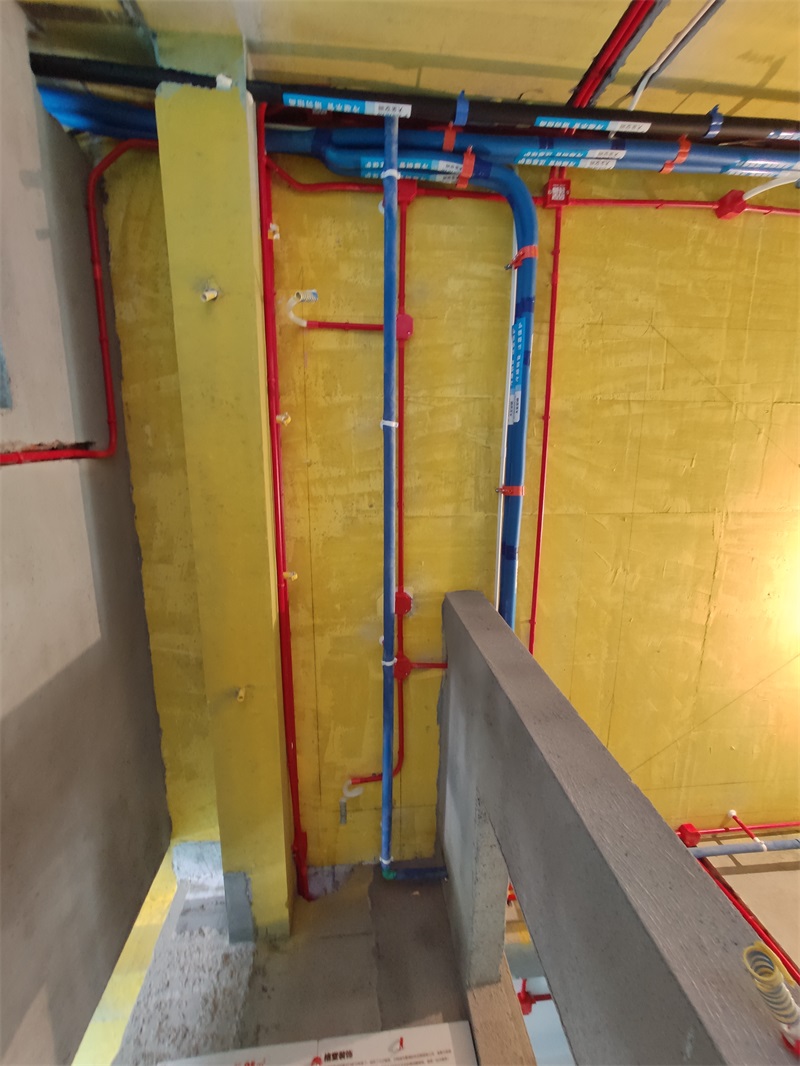

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-18 15:46:38

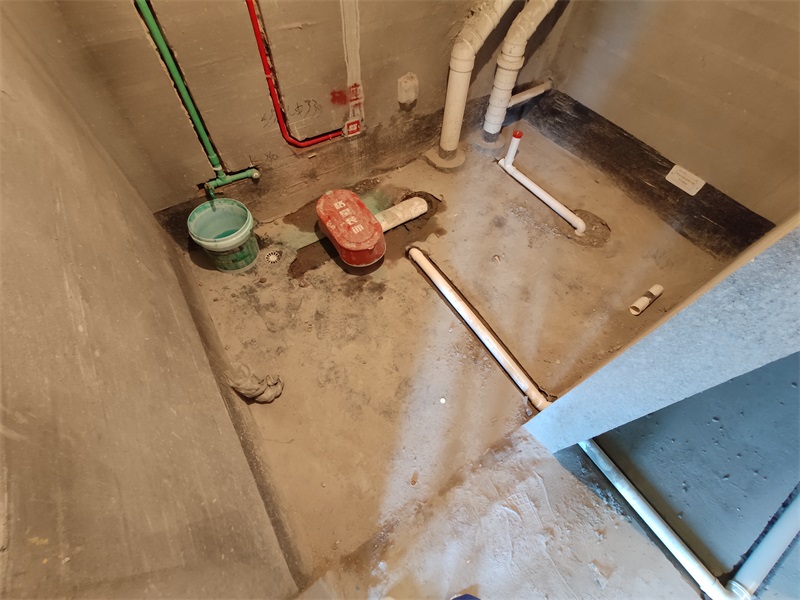

卫生间

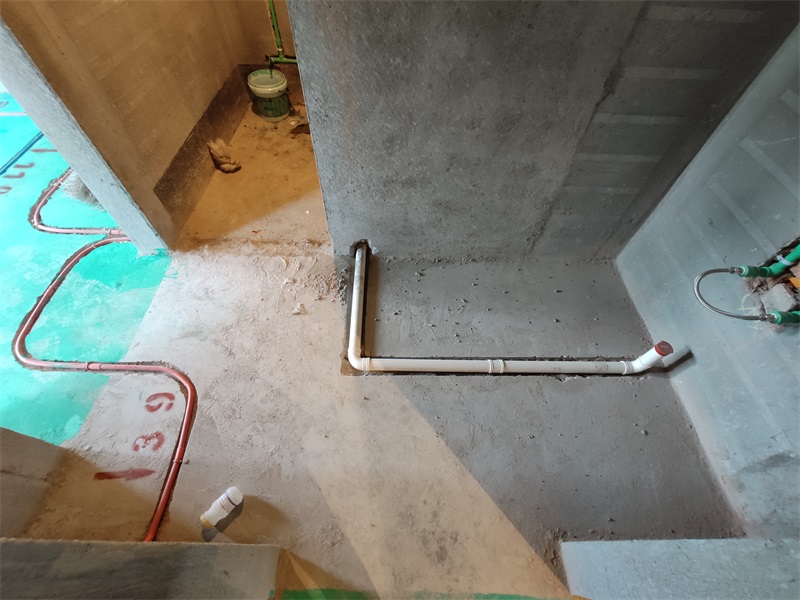

卫生间湿区，地漏放在马桶背后两侧。
（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

强弱电布管相距30cm以上

水管吊卡间距小于80cm

发表于 2019-12-18 15:50:16

水电施工结束
