牡丹园5-2-9#95㎡简美—-安然年华

发表于 2019-12-22 16:00:18

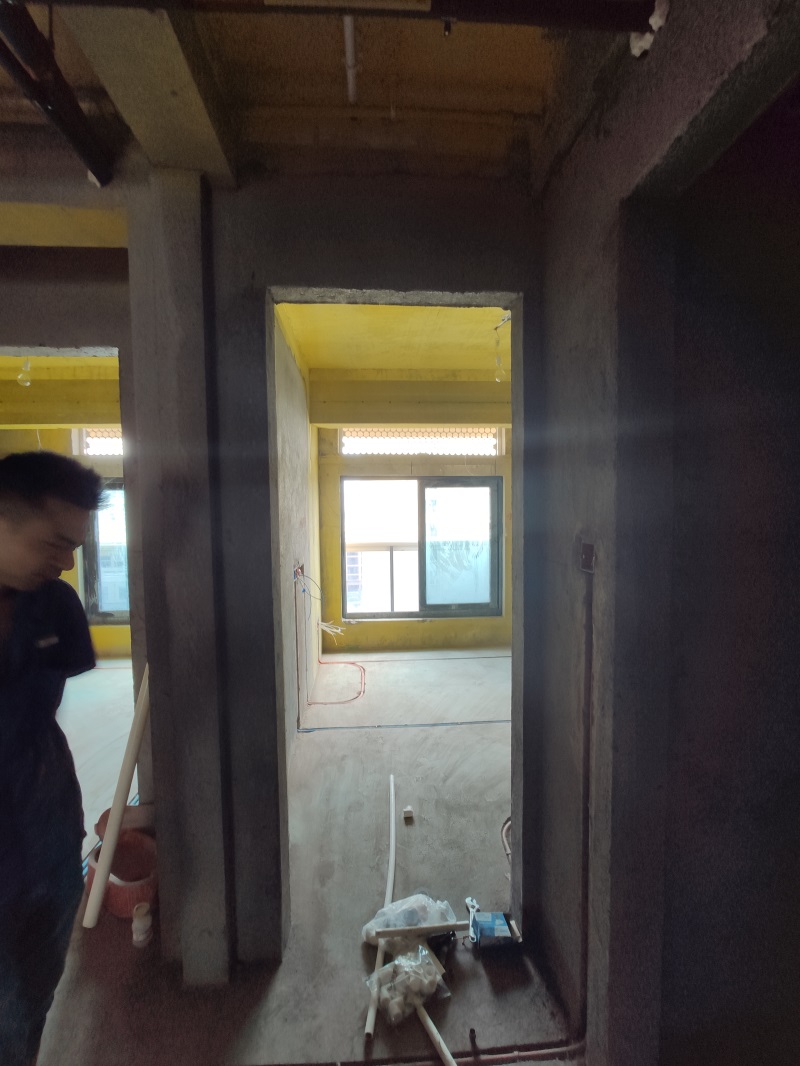

水电施工阶段

发表于 2019-12-22 16:01:05

所有电线必须穿管，顶面不能开槽的，应套黄蜡管保护

发表于 2019-12-22 16:18:51

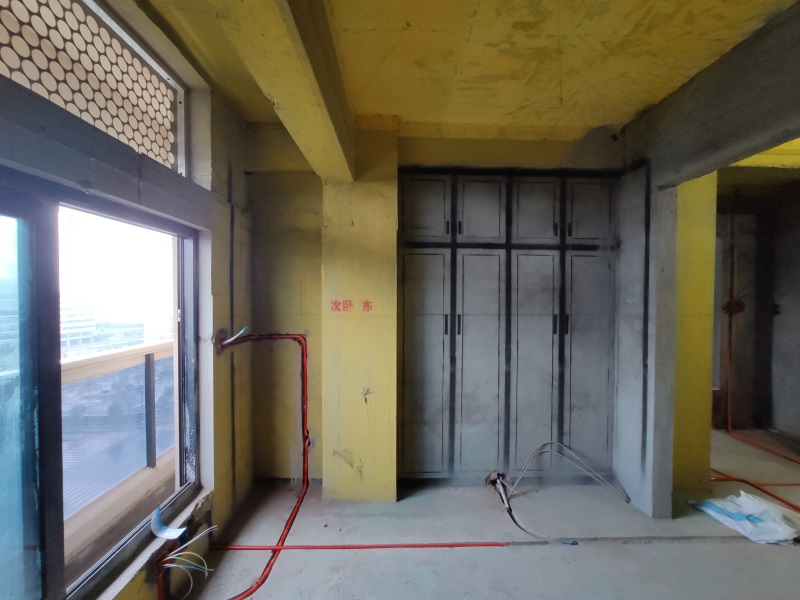

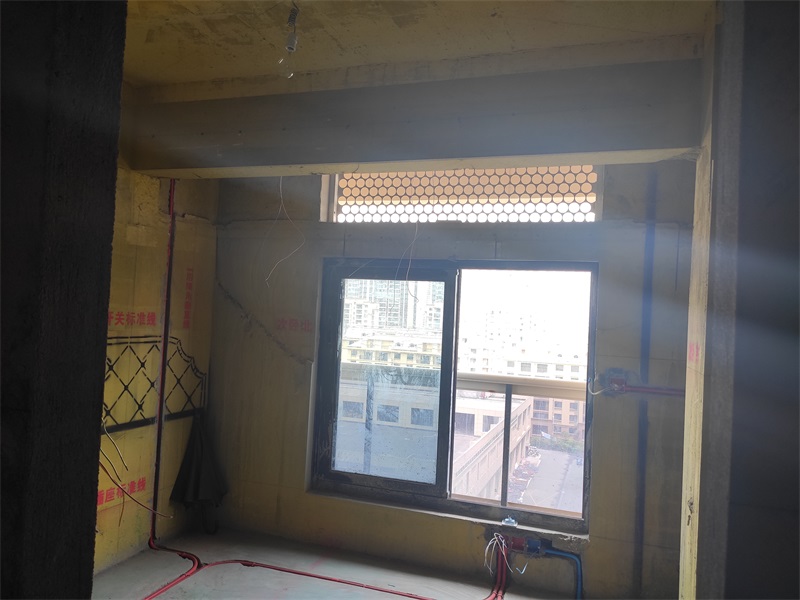

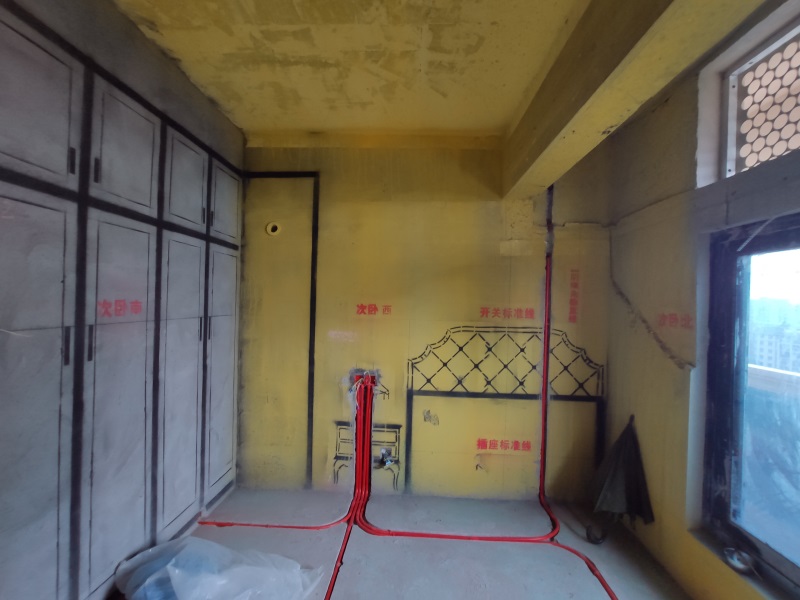

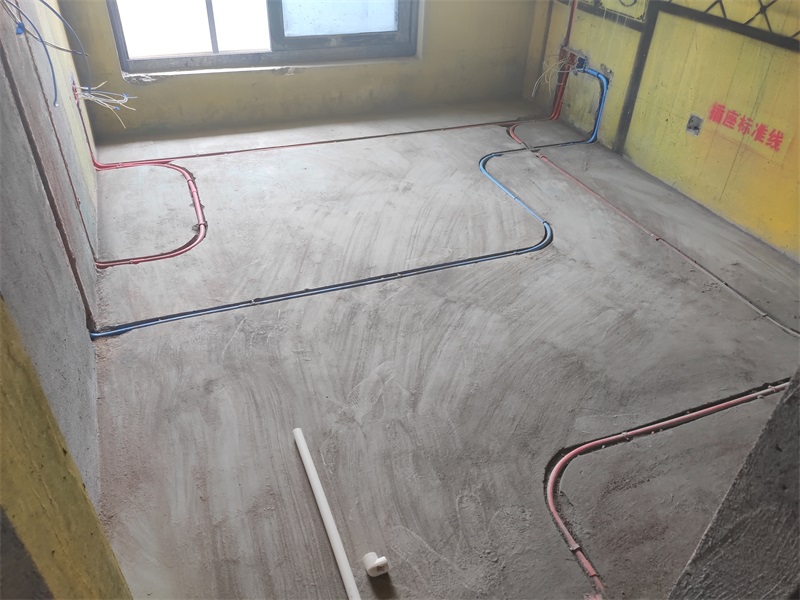

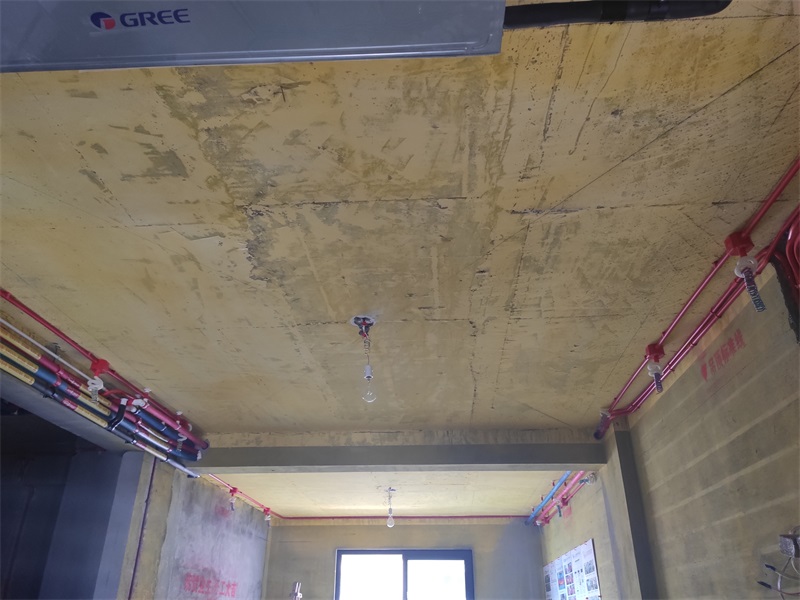

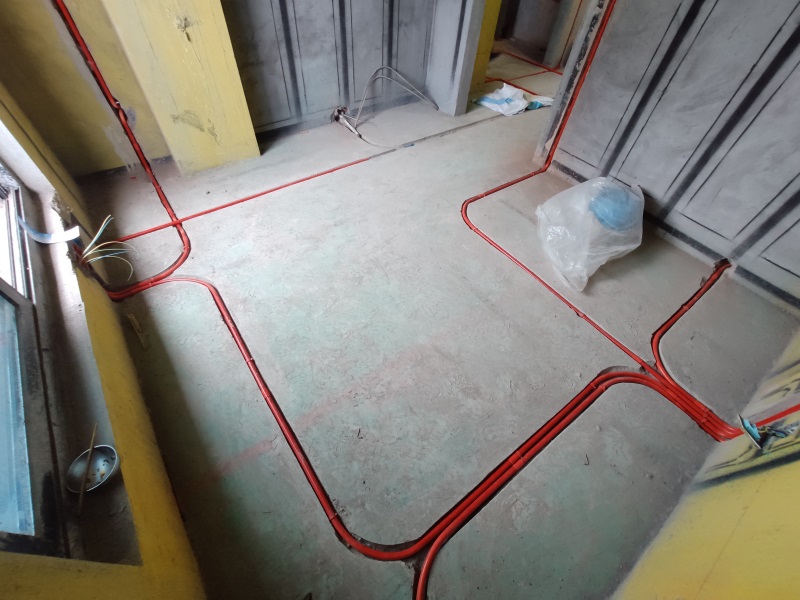

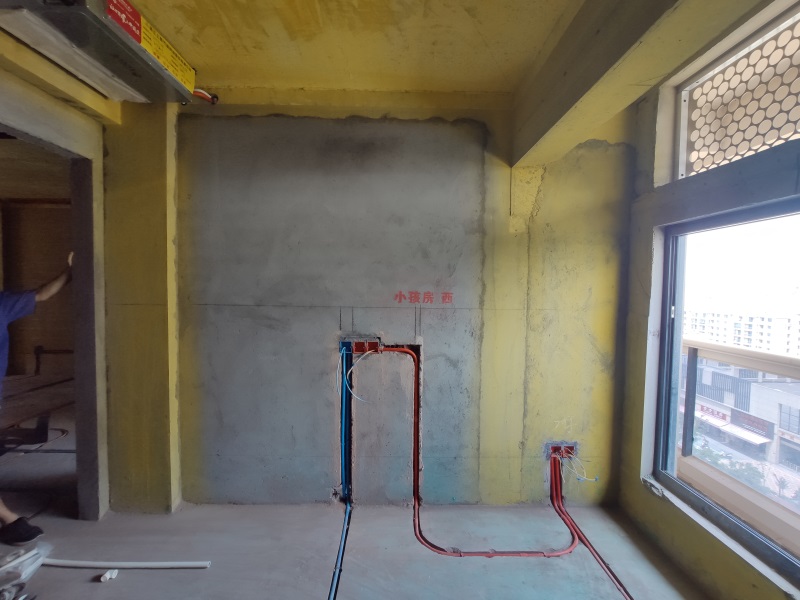

红色线管代表强电，蓝色线管代表弱电

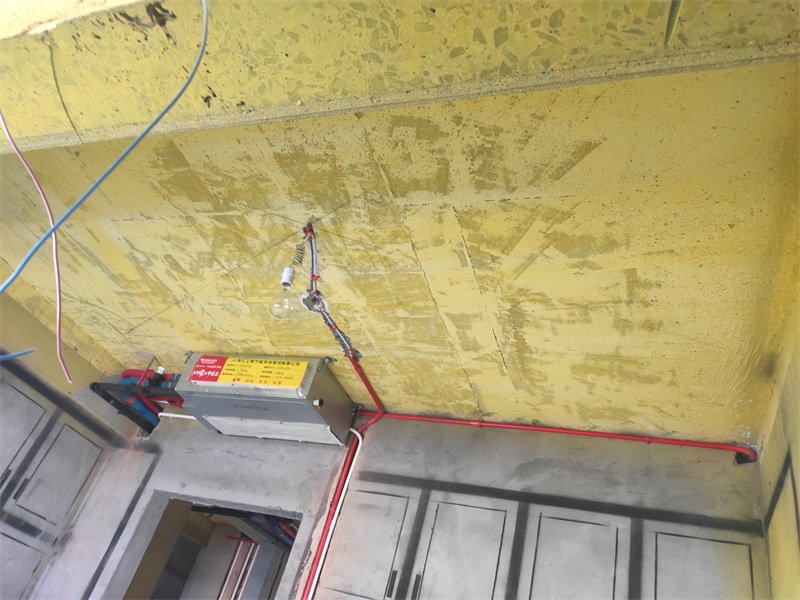

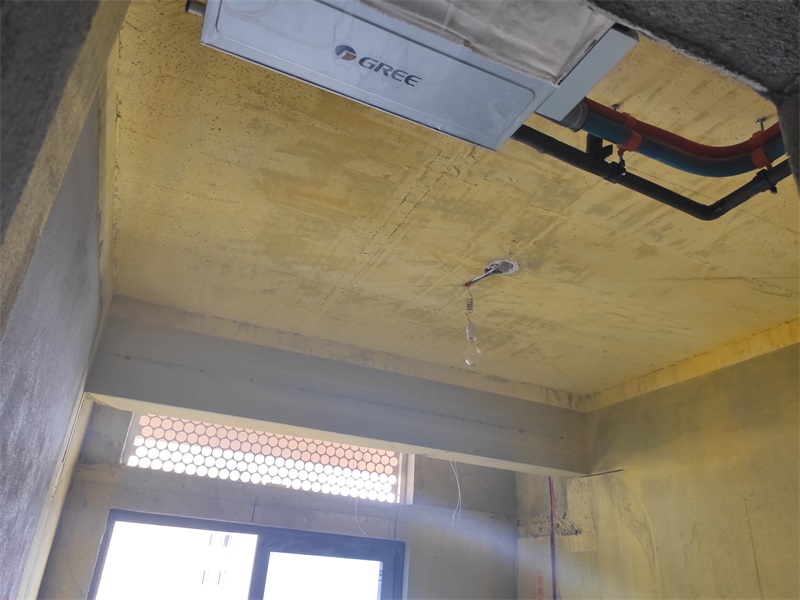

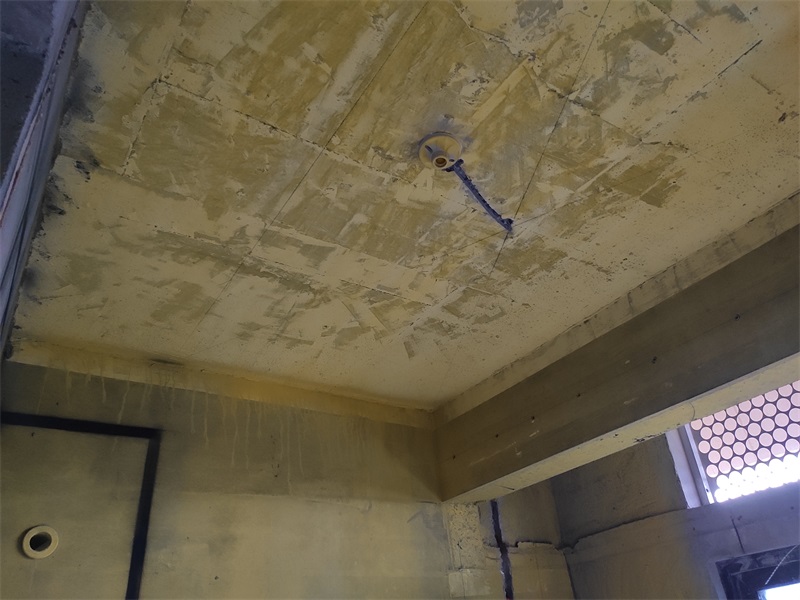

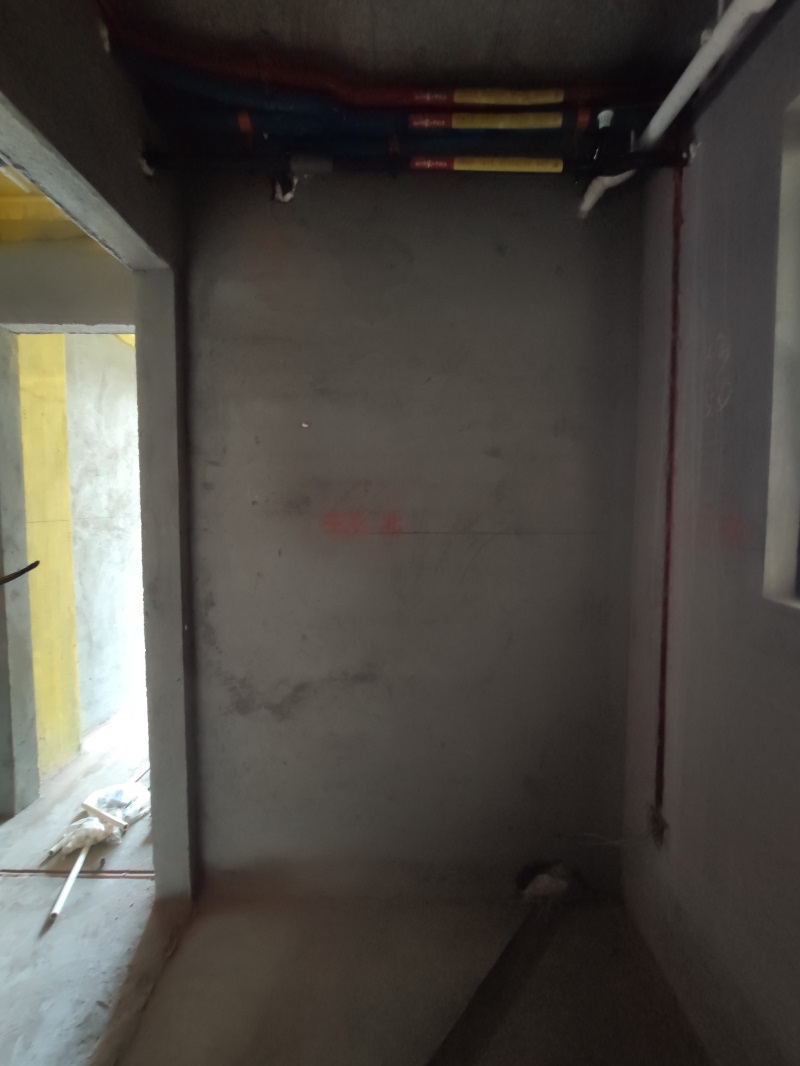

顶部线路用黄腊管保护到位

发表于 2019-12-22 16:19:56

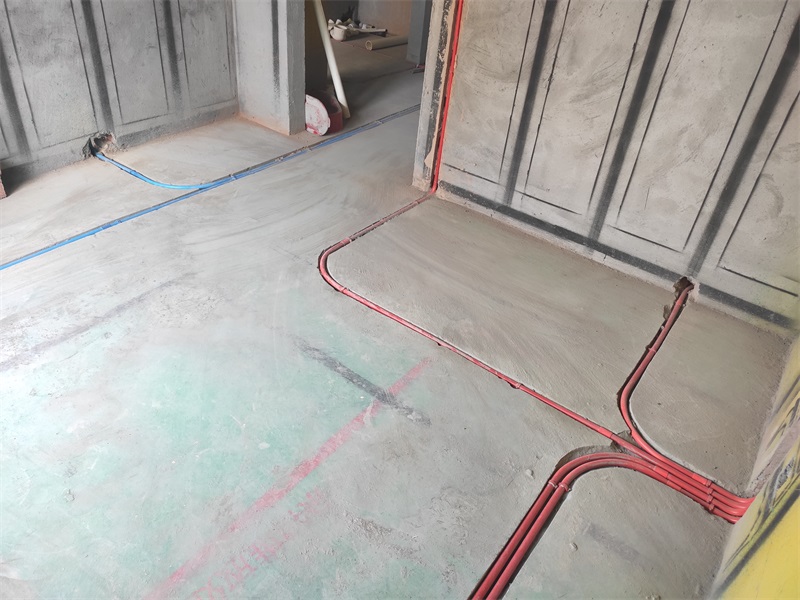

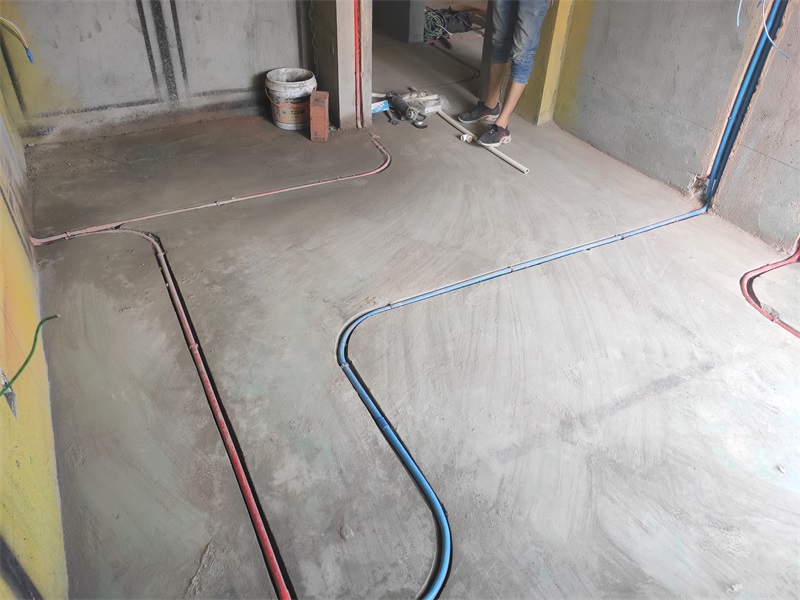

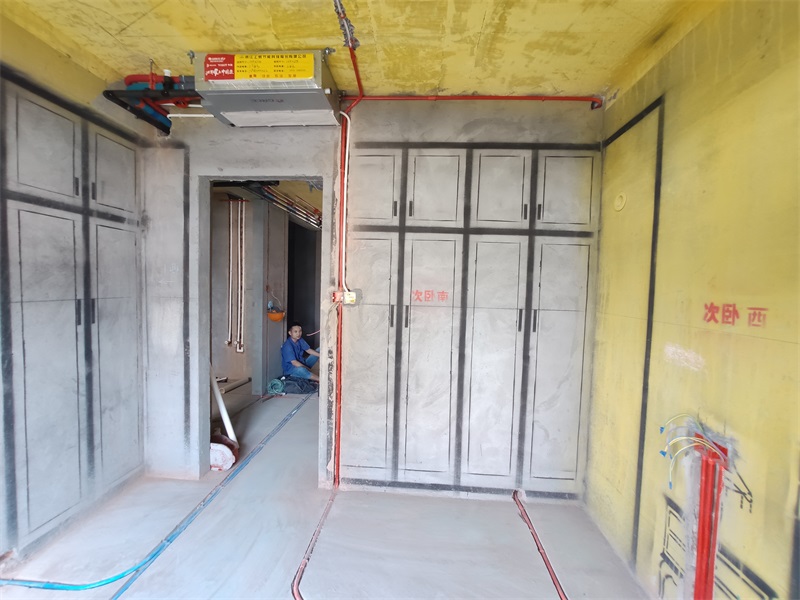

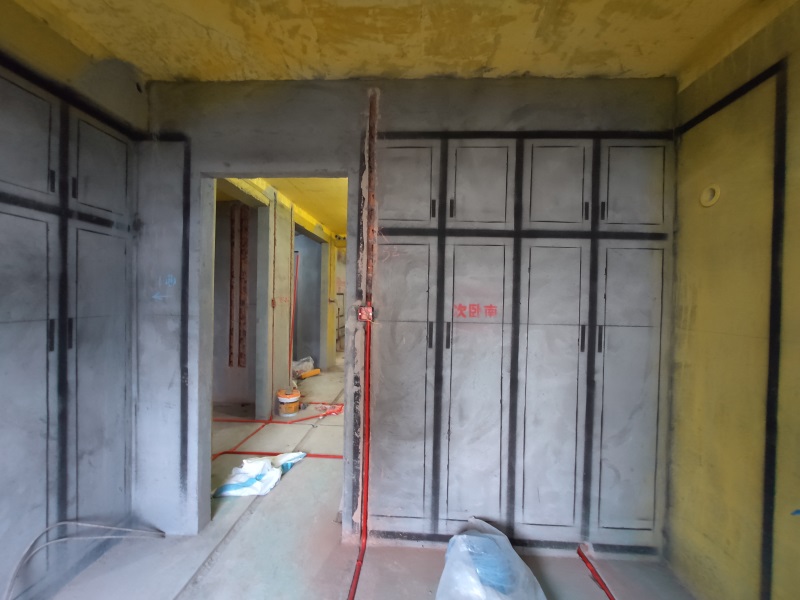

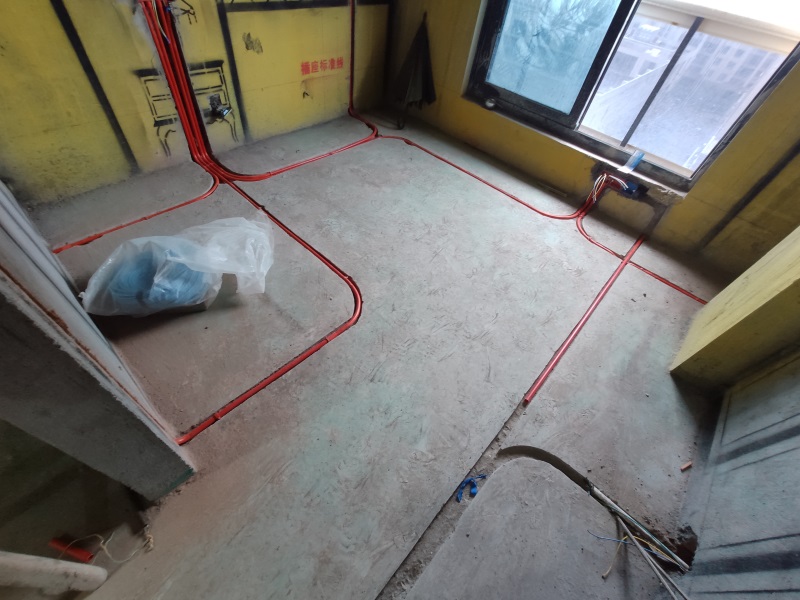

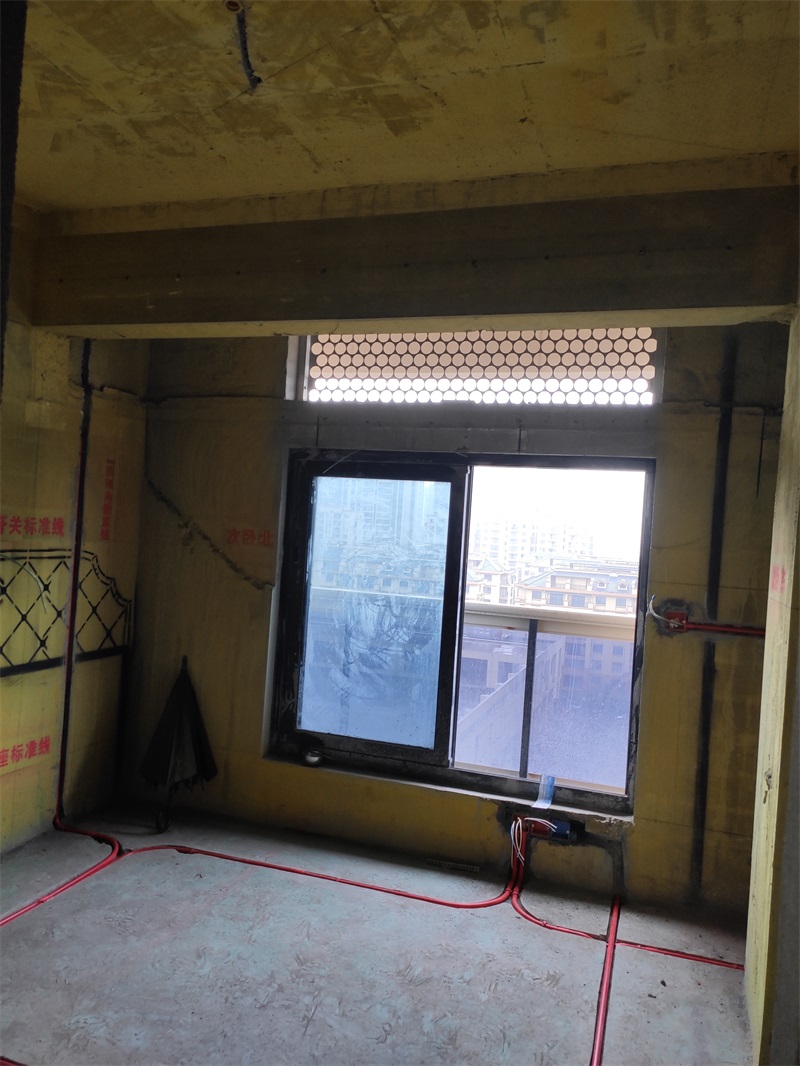

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

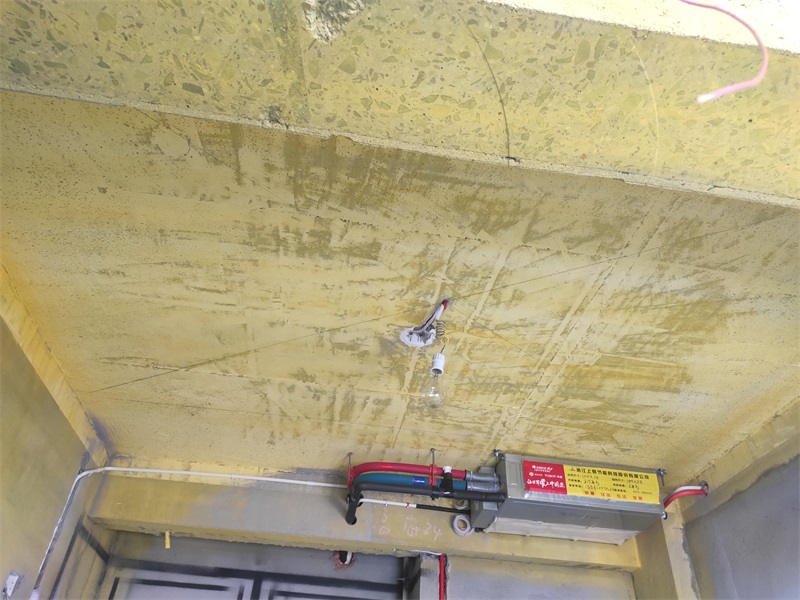

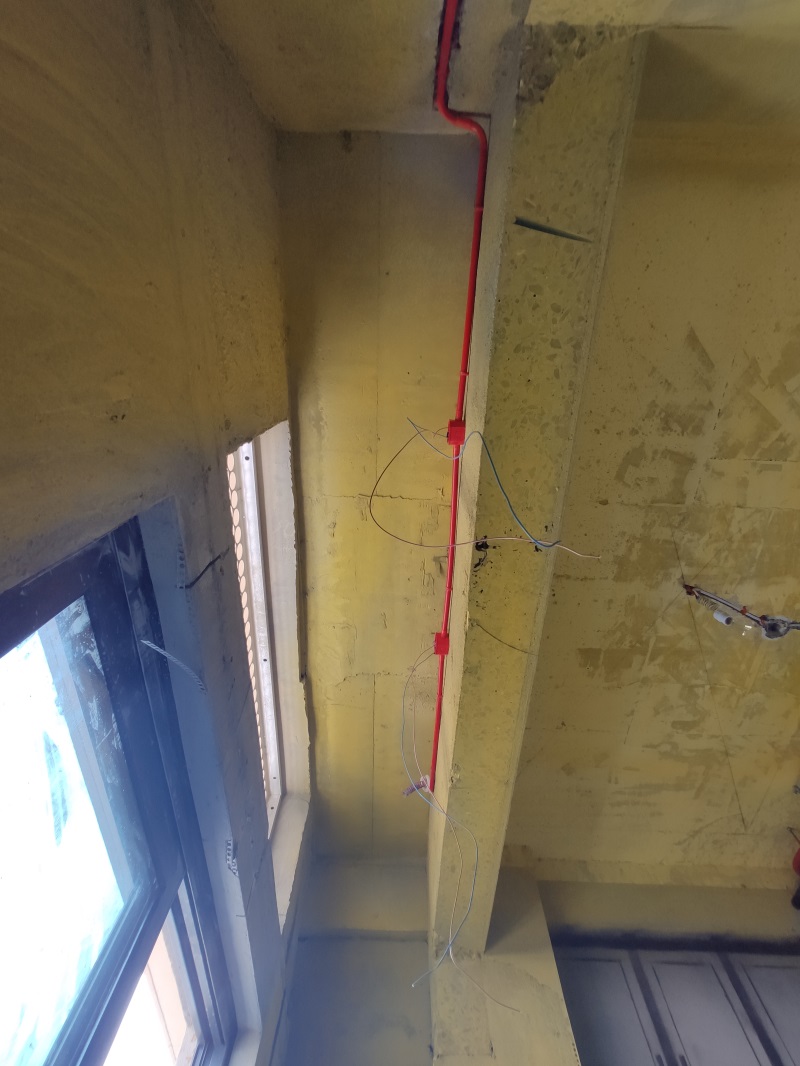

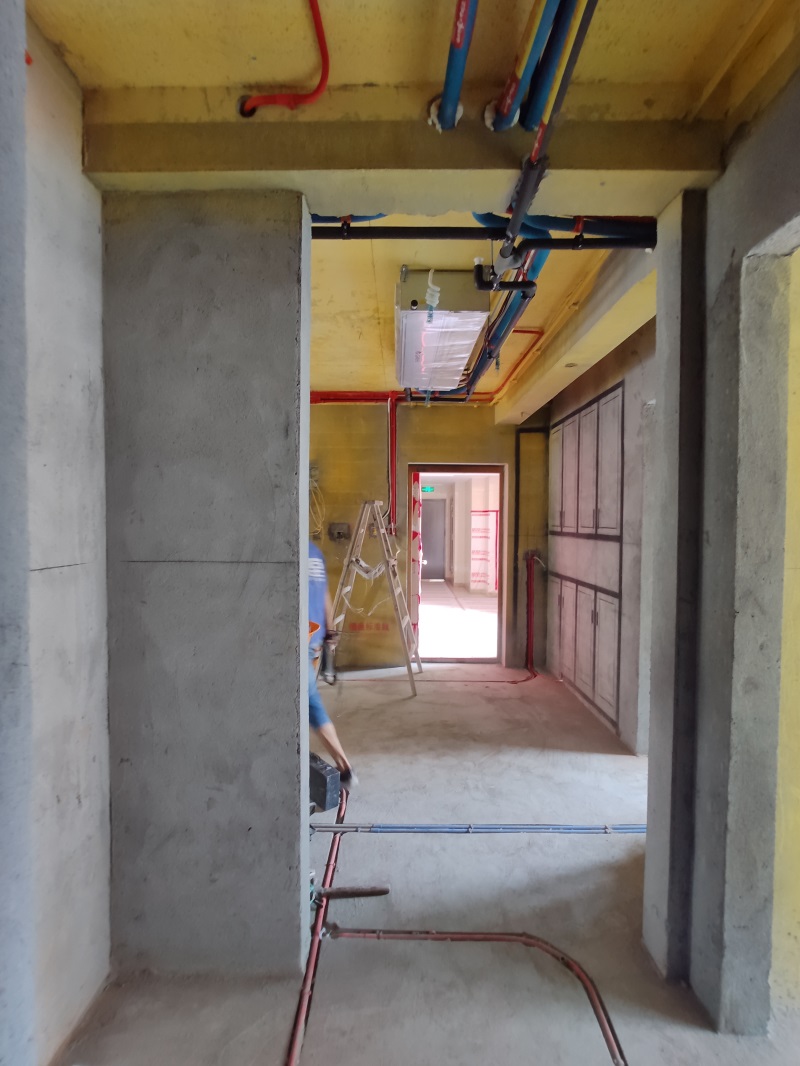

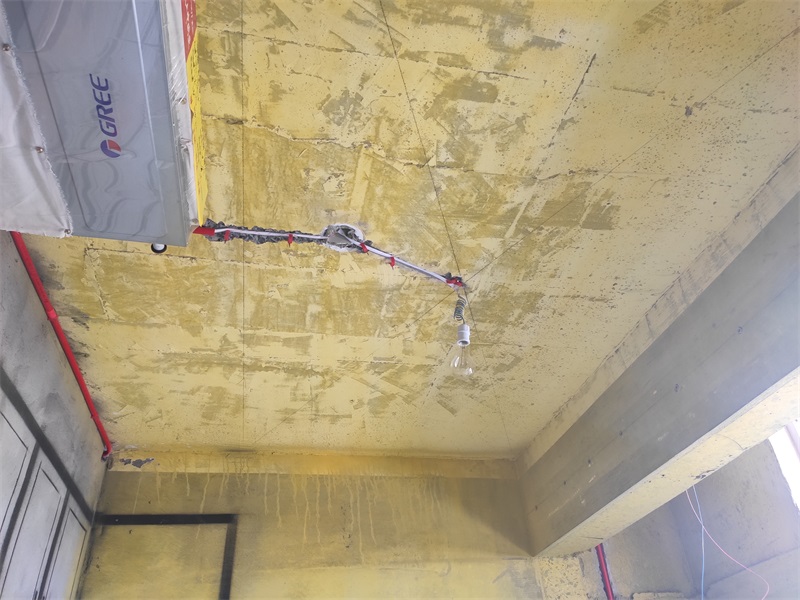

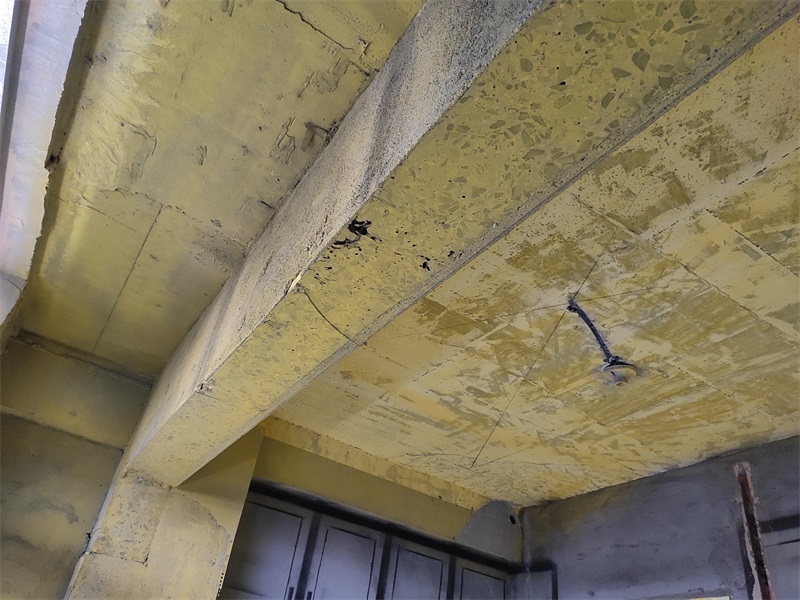

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-12-22 16:20:45

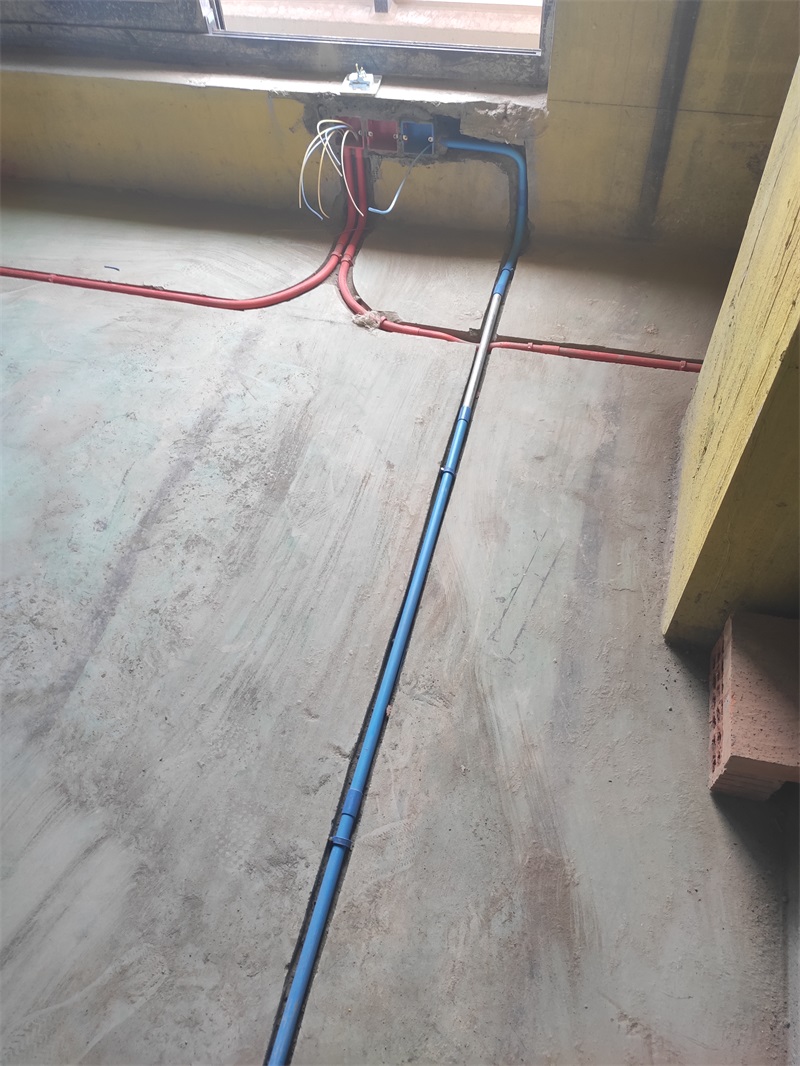

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2019-12-22 16:22:07

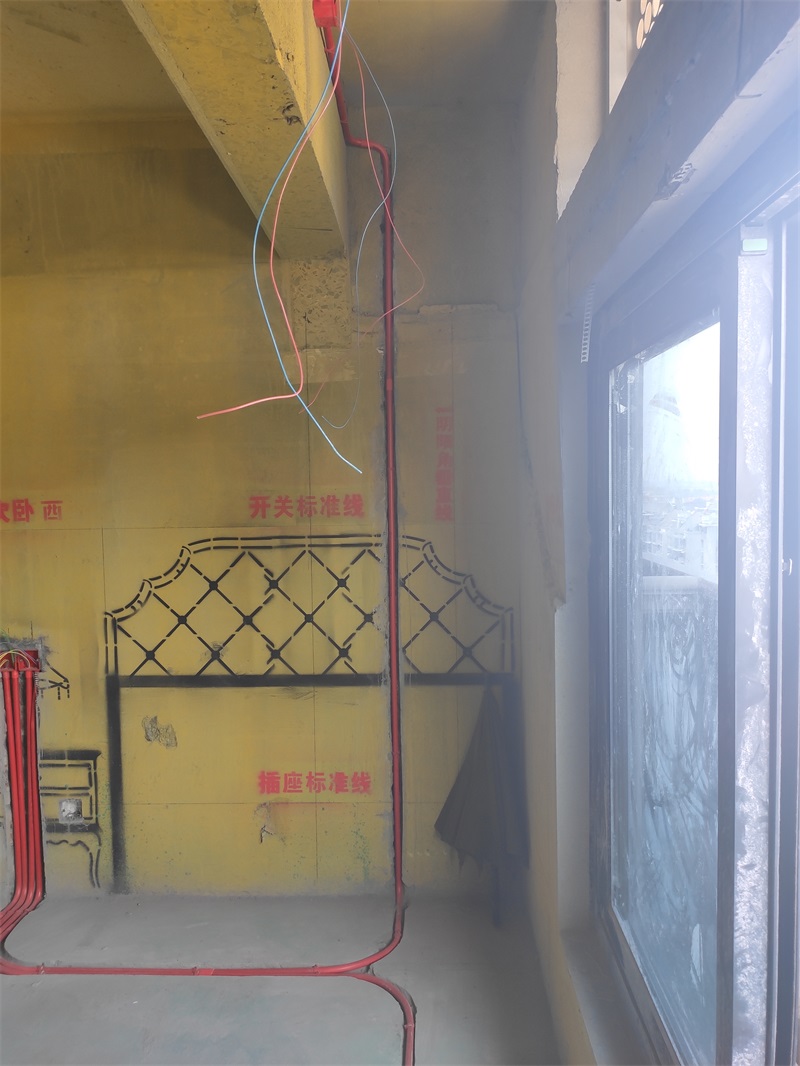

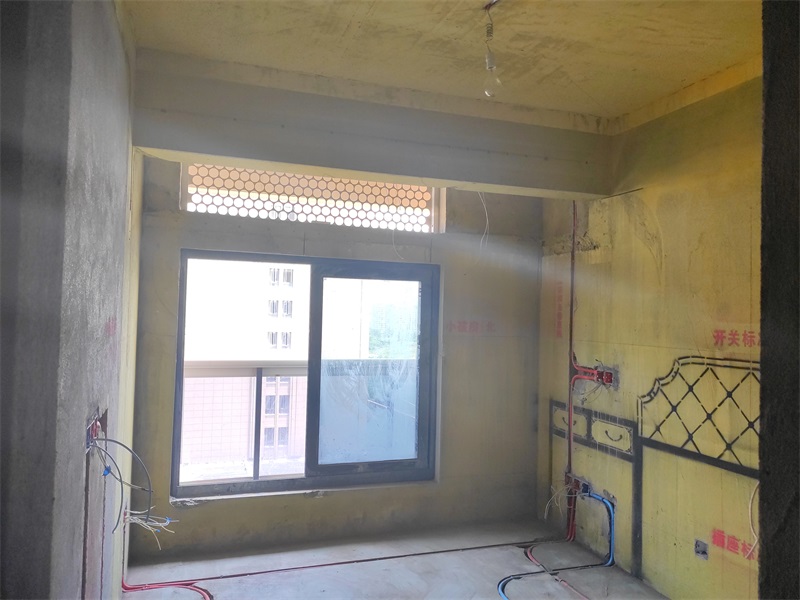

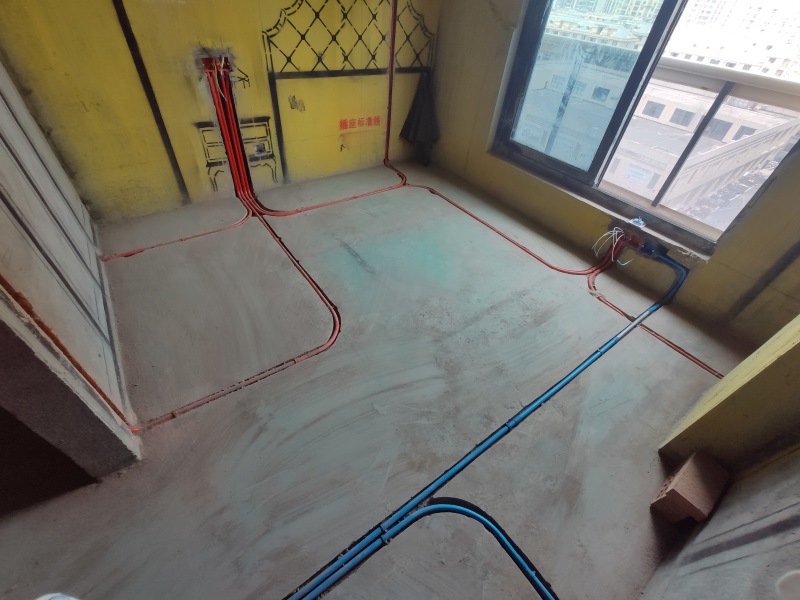

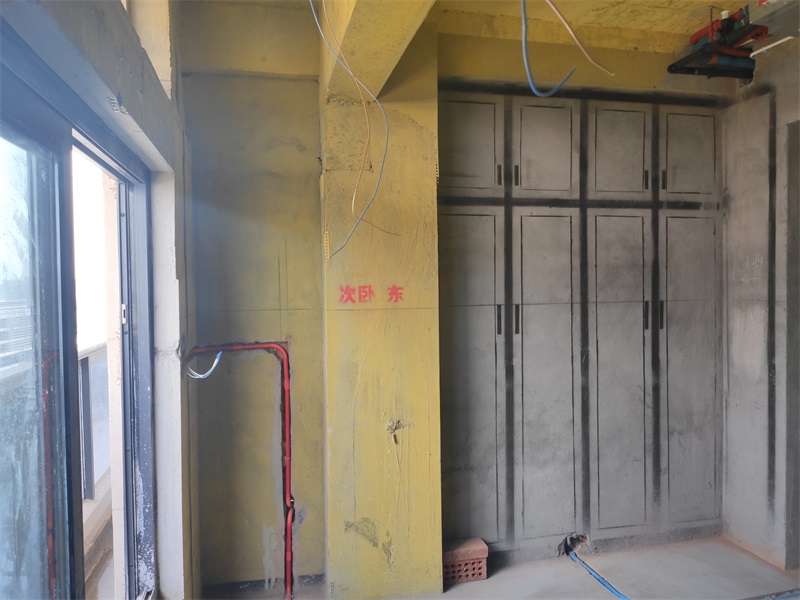

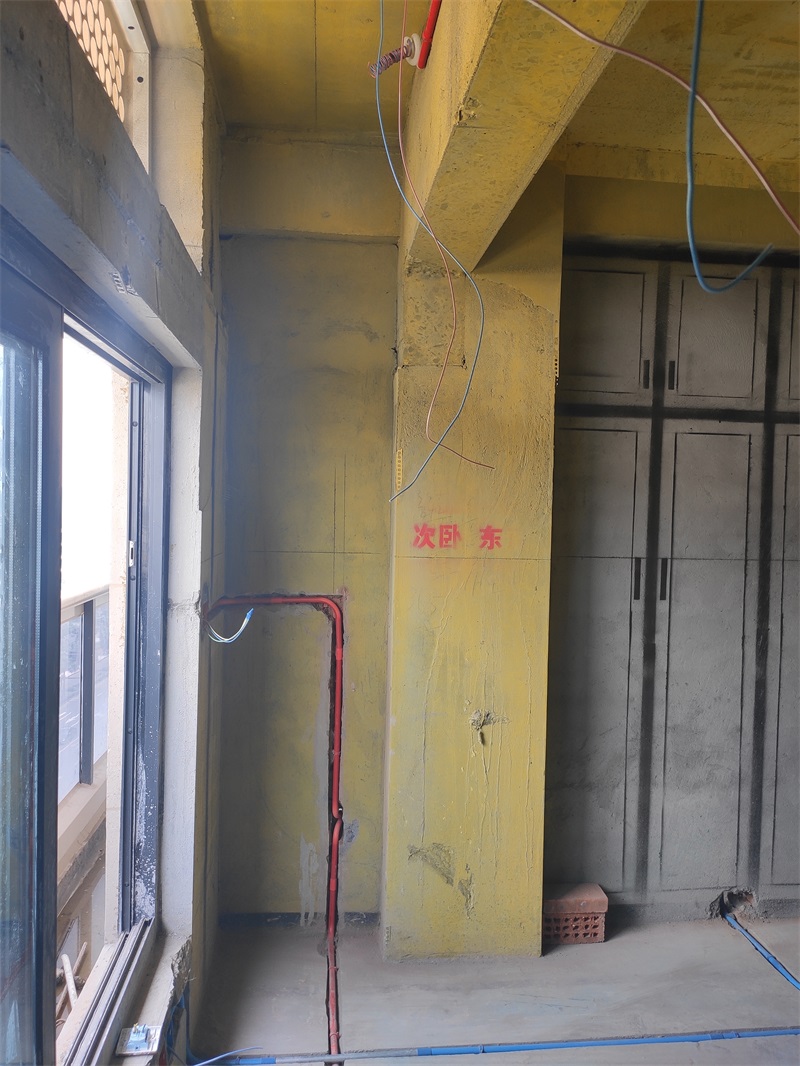

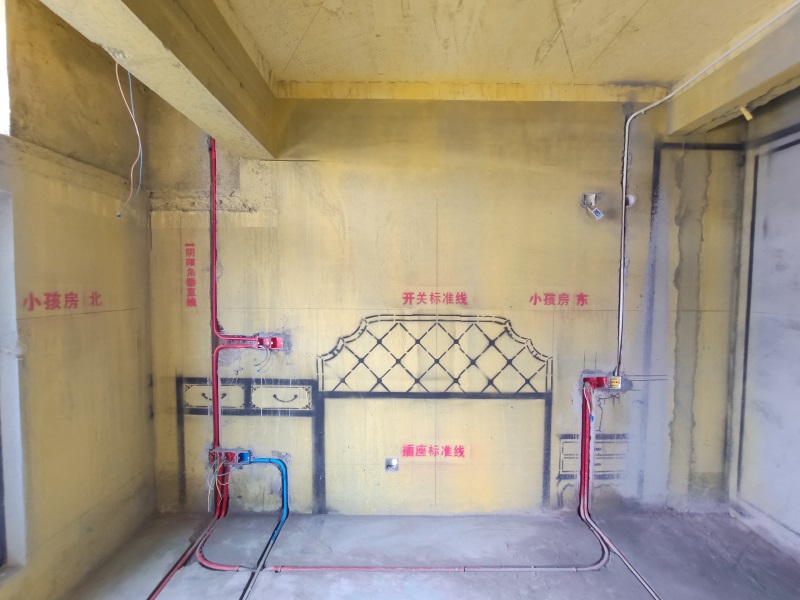

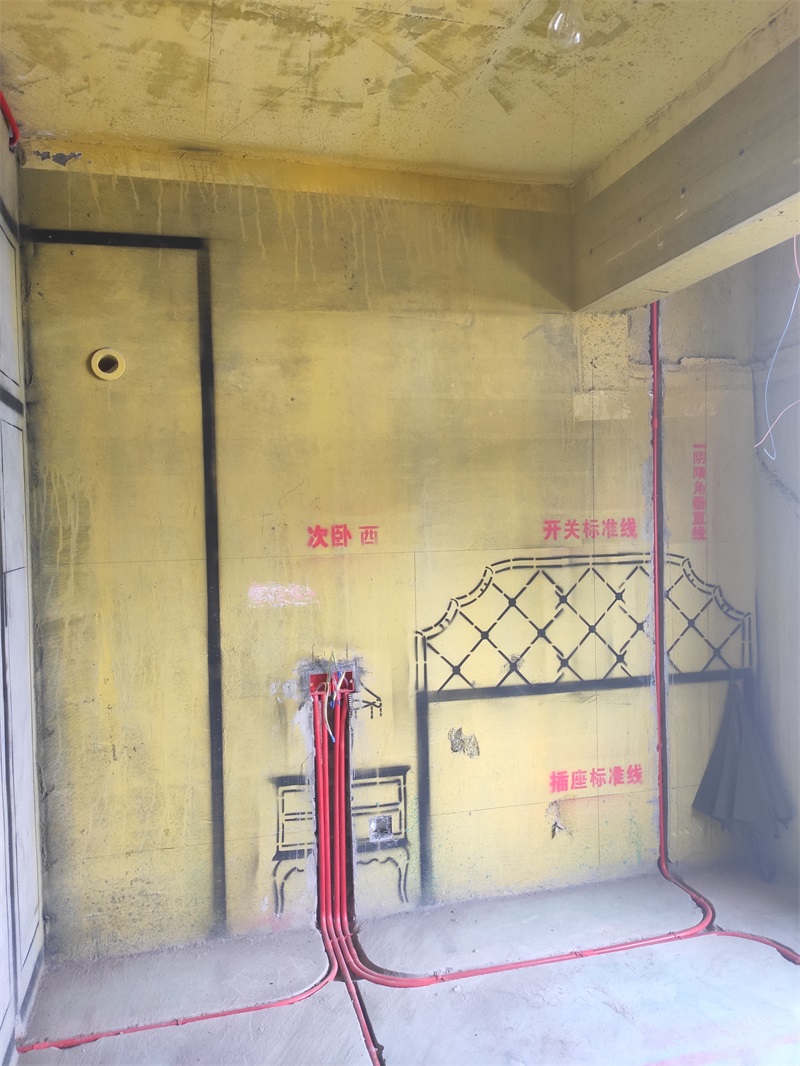

床头柜插座一般要求完成面在80cm左右 (护墙板和客户特殊要求的根据实际调整)

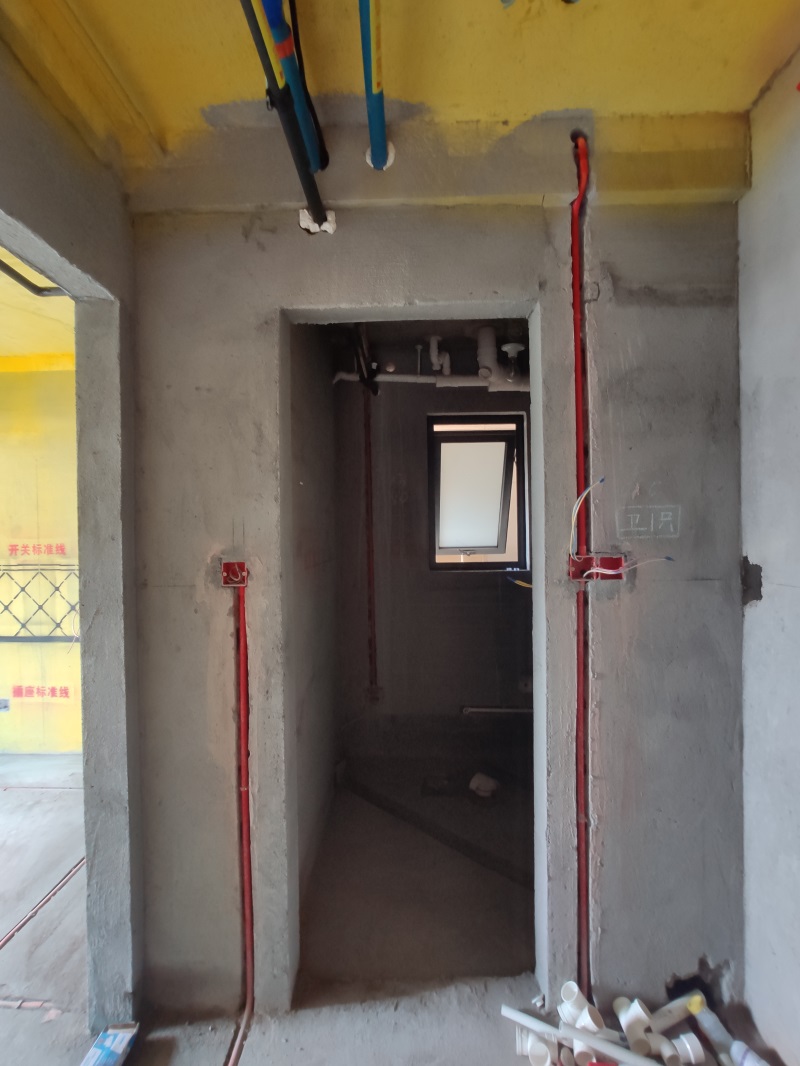

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2019-12-22 16:23:29

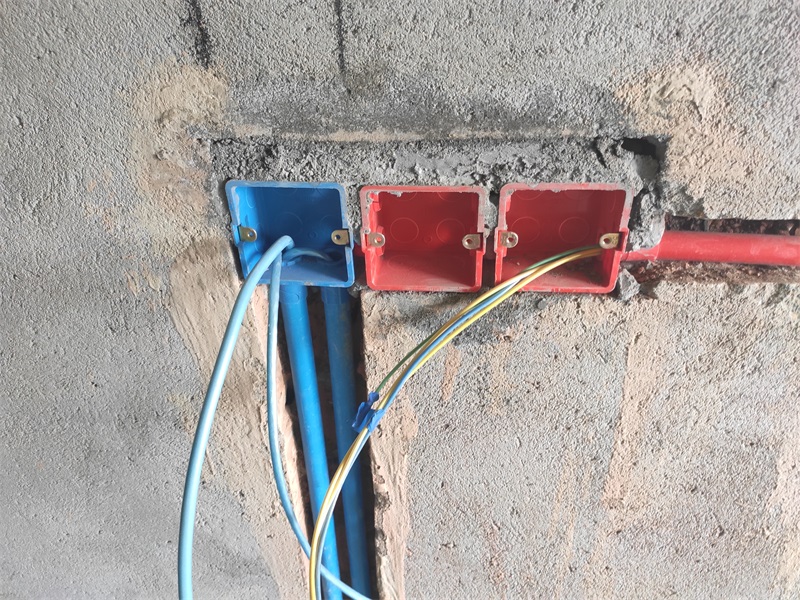

盒与盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用

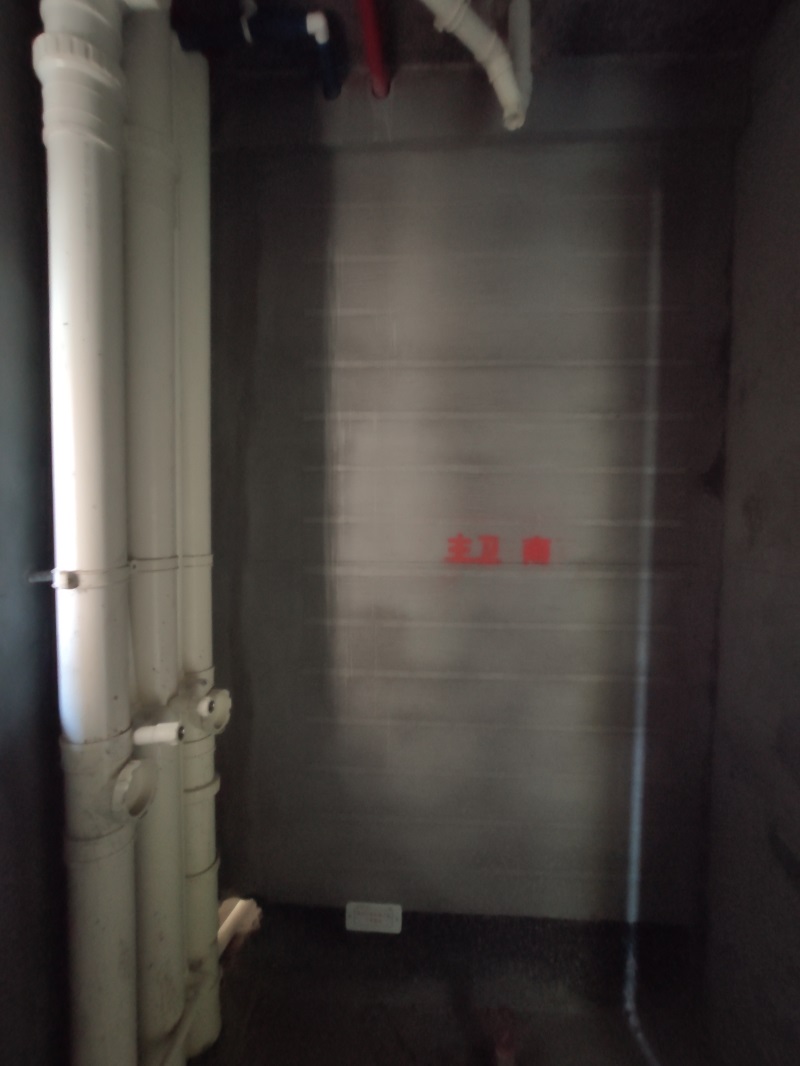

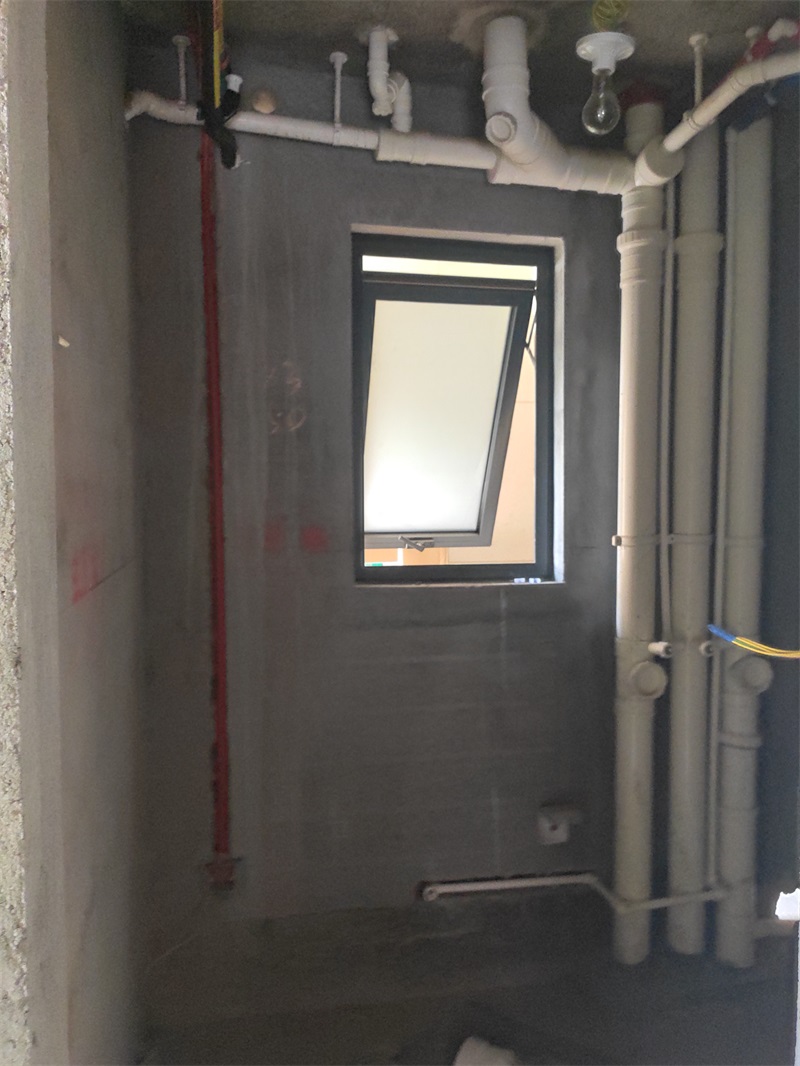

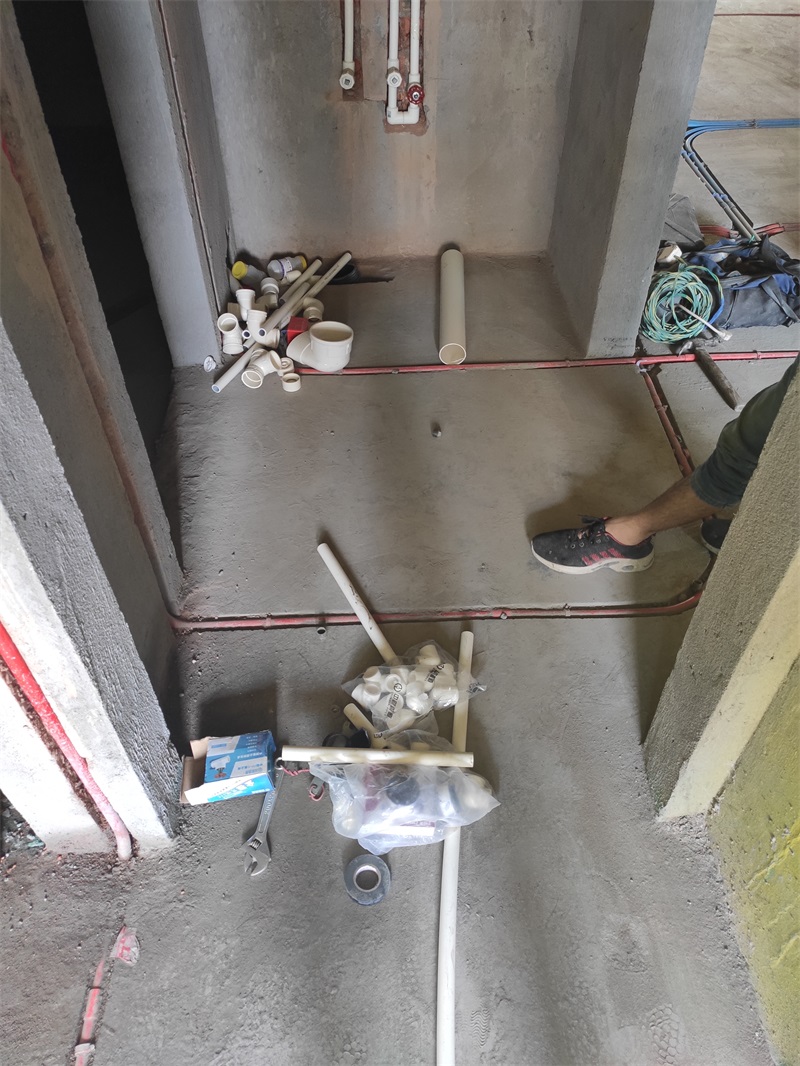

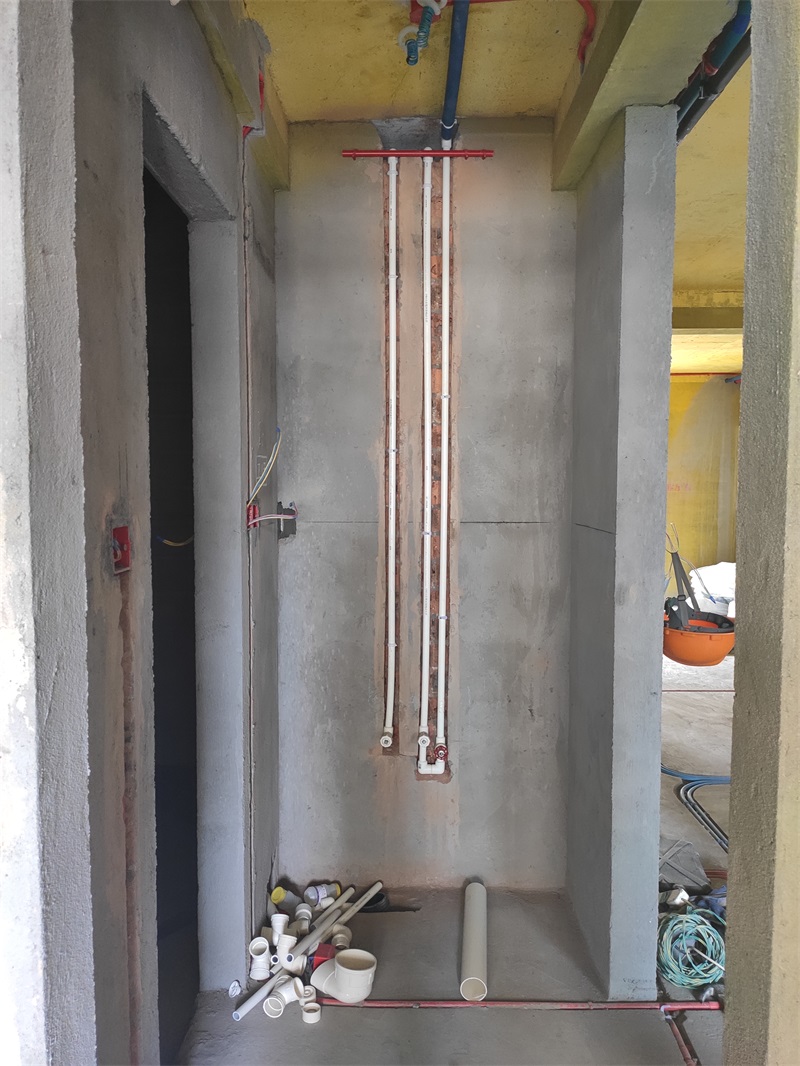

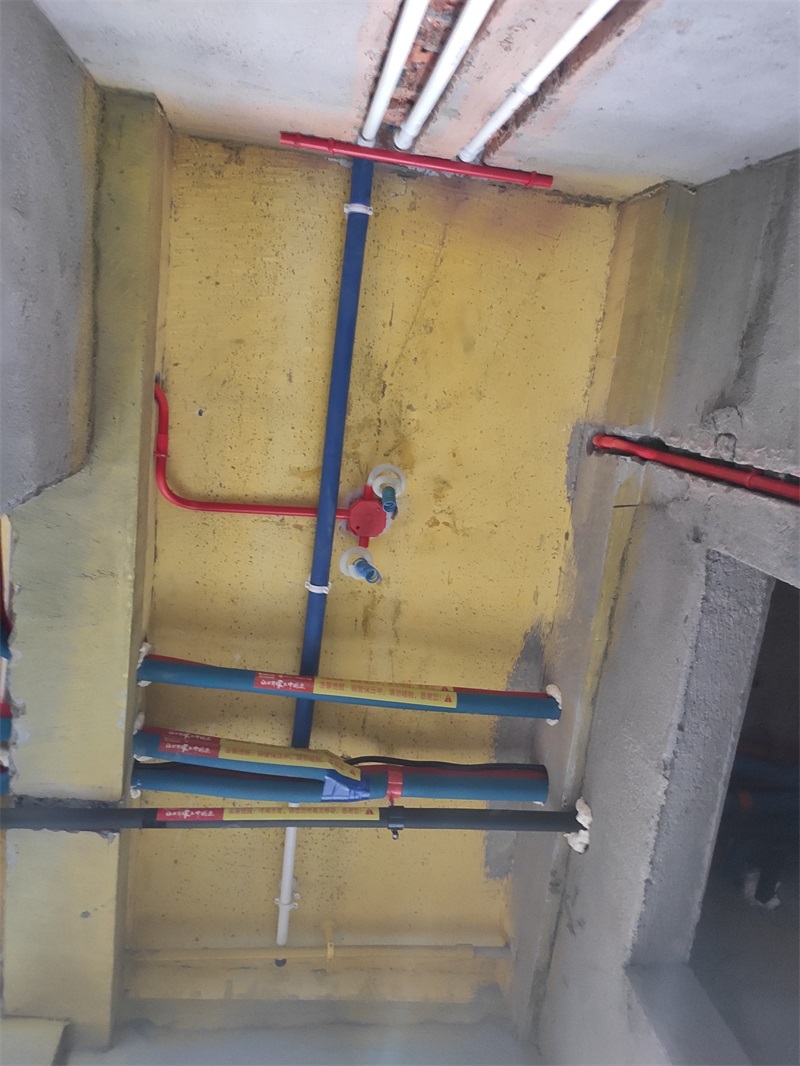

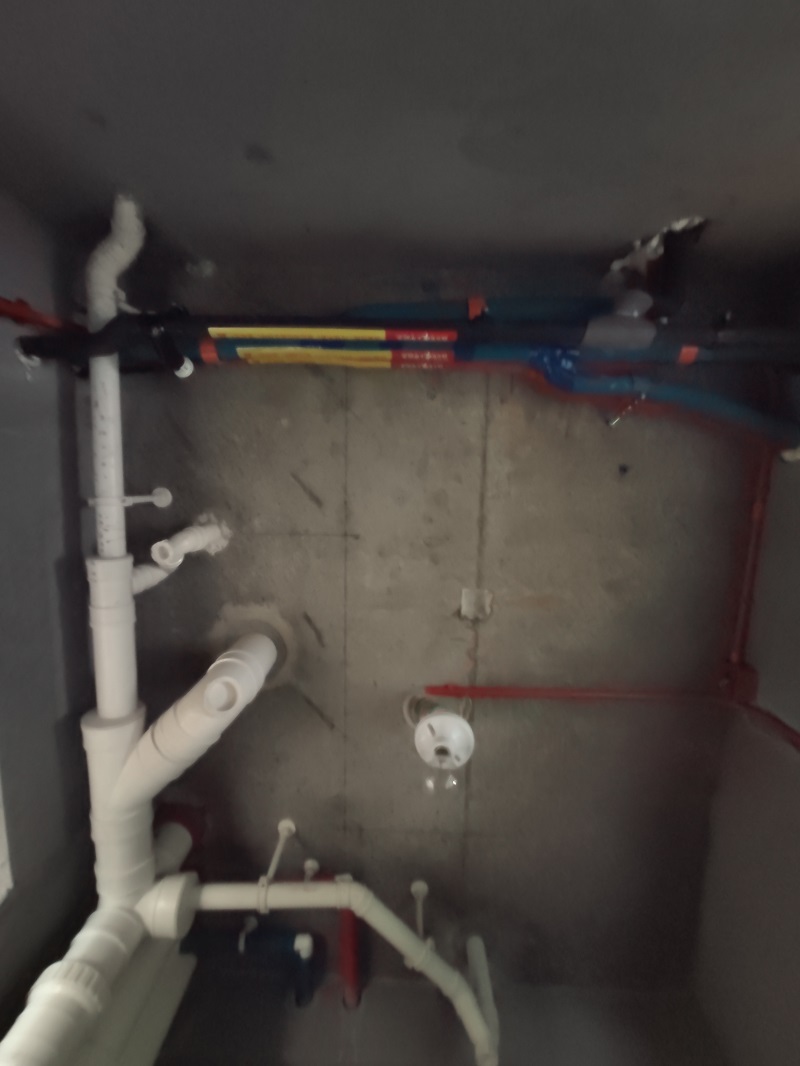

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-22 16:24:22

水管保温：所有水管全部采用保温棉进行保温处理，确保水温不流失。

发表于 2019-12-22 16:25:47

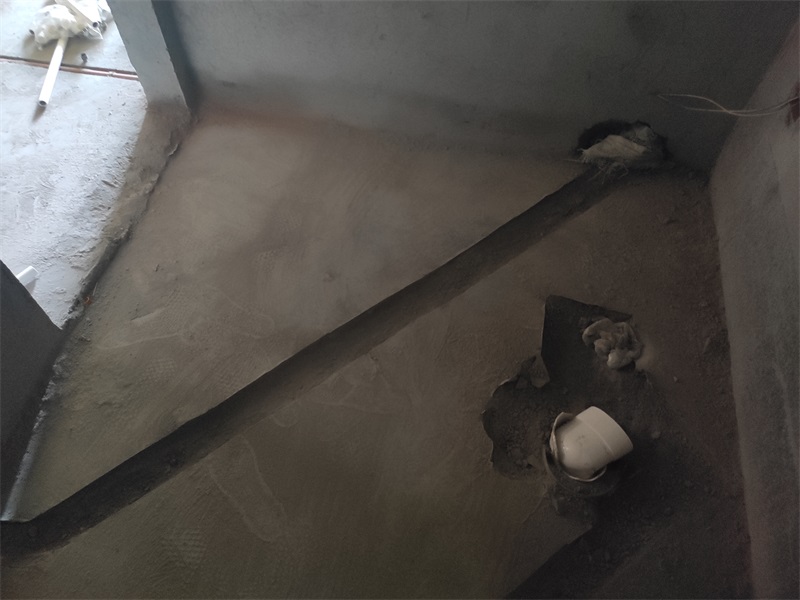

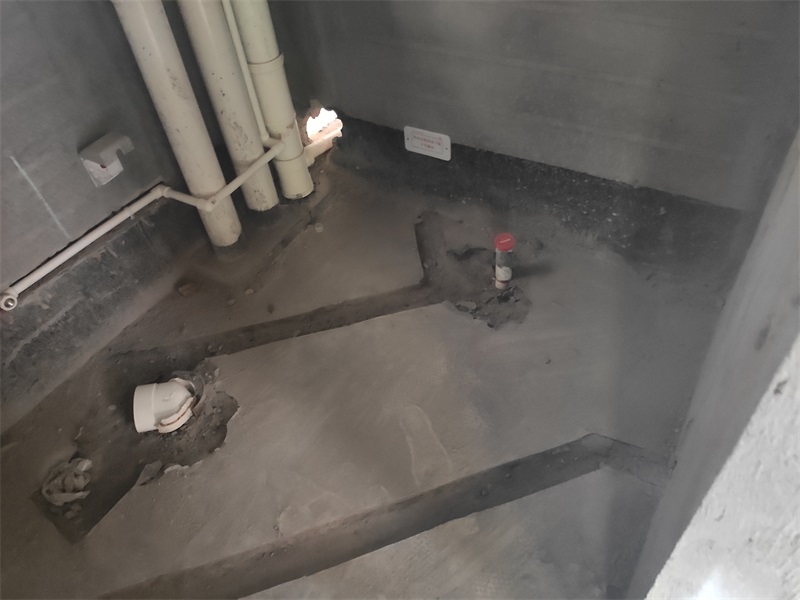

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2019-12-22 16:27:29

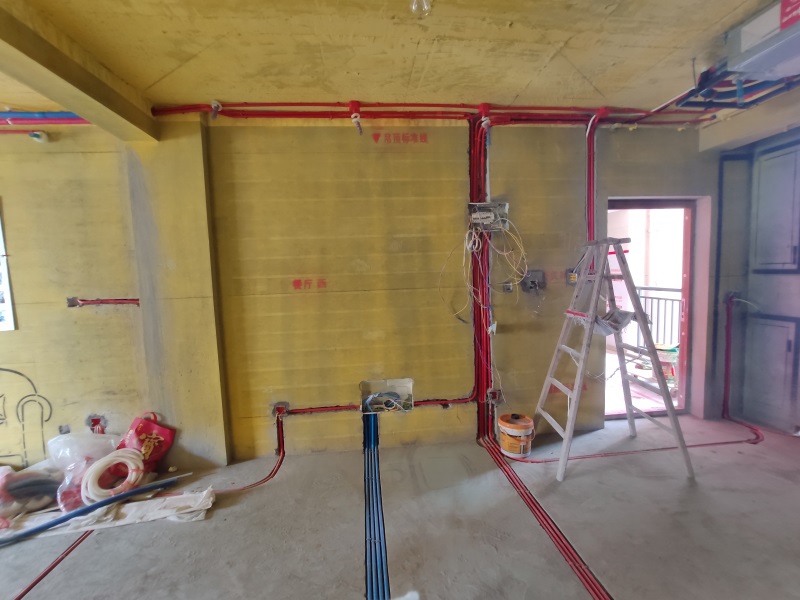

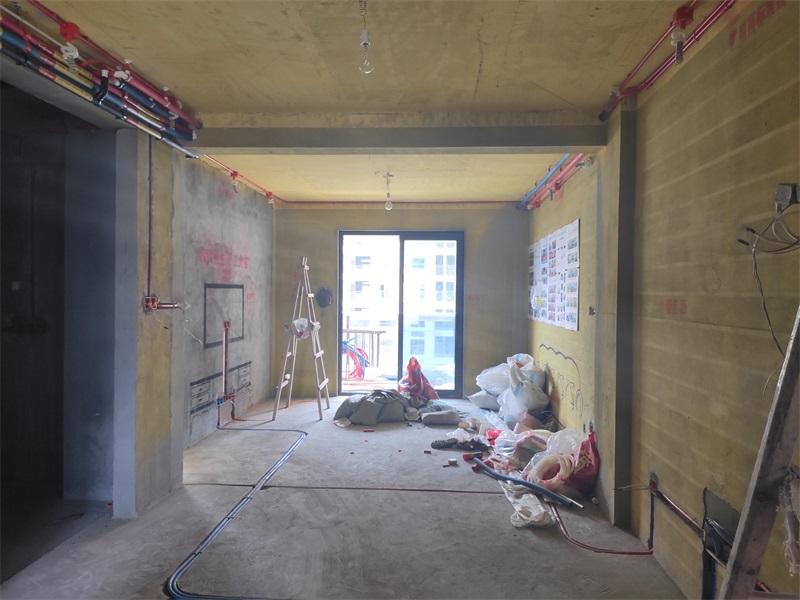

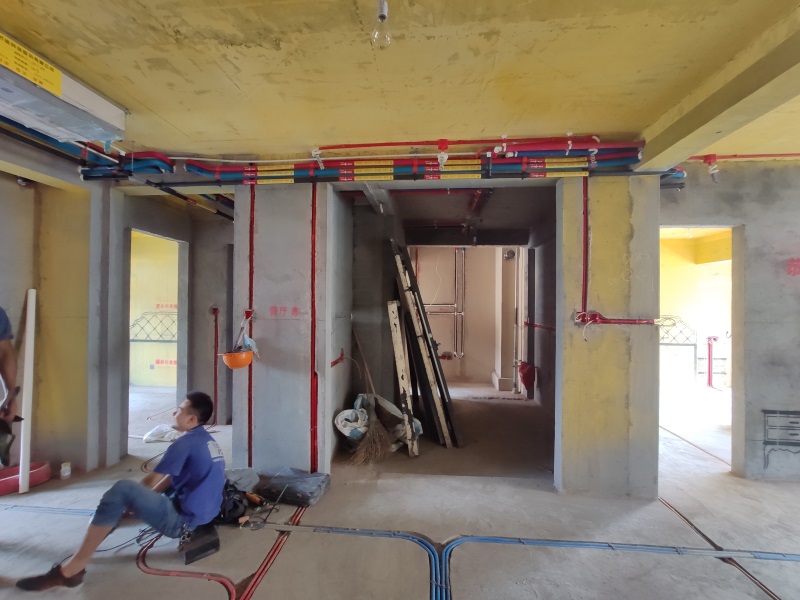

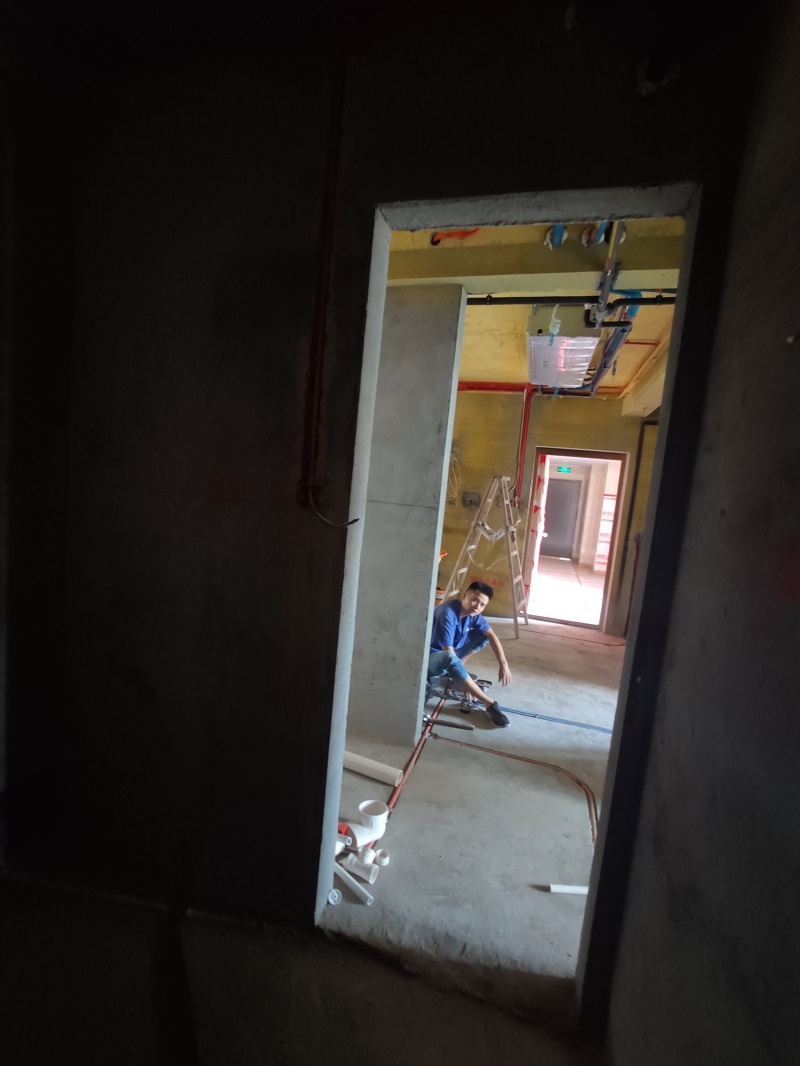

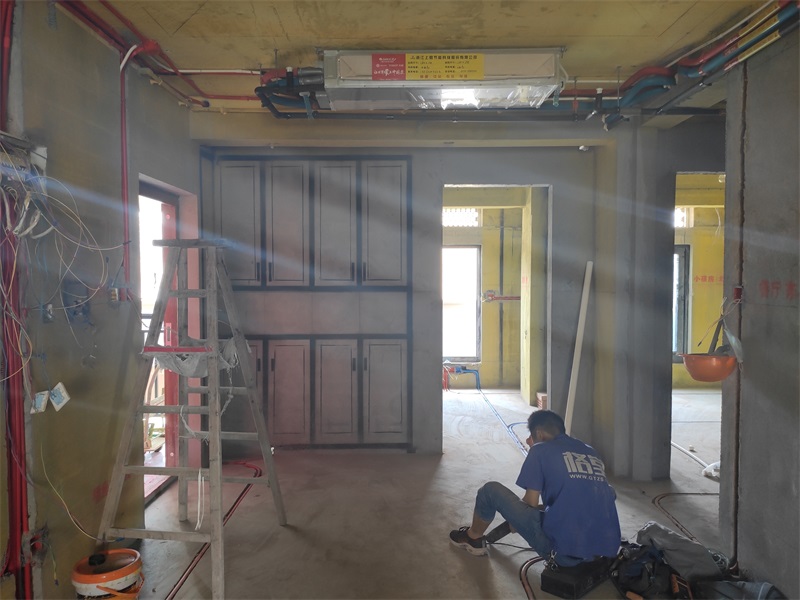

客餐厅水电施工

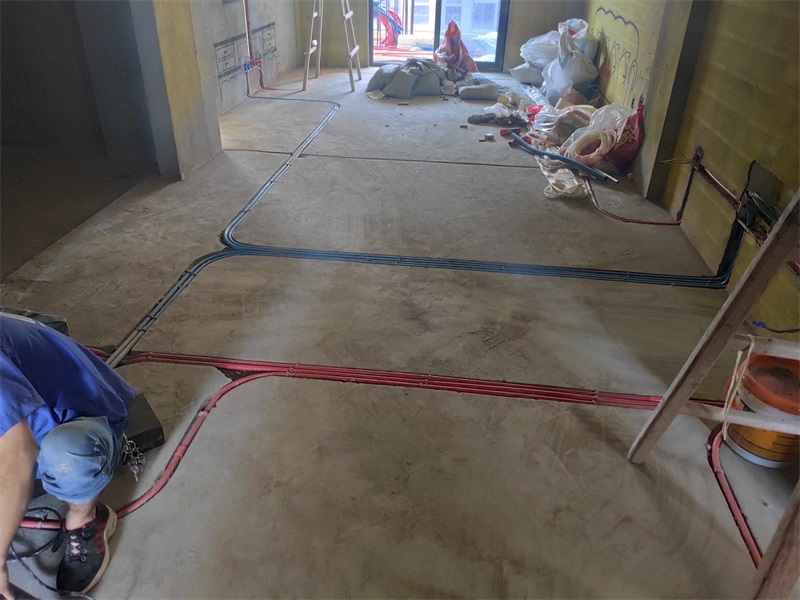

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

红色线管代表强电，蓝色线管代表弱电
