衢州公馆10-1-8#120㎡日式—原木物语

发表于 2020-1-17 13:59:09

发表于 2020-1-17 13:59:34

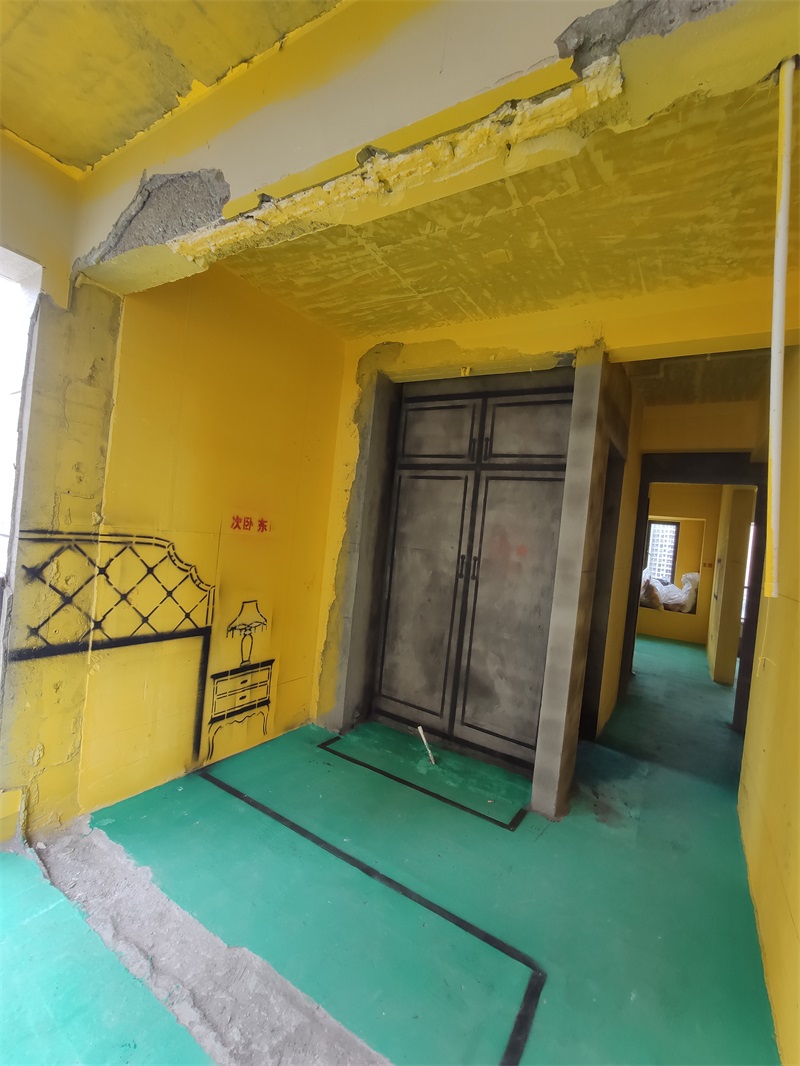

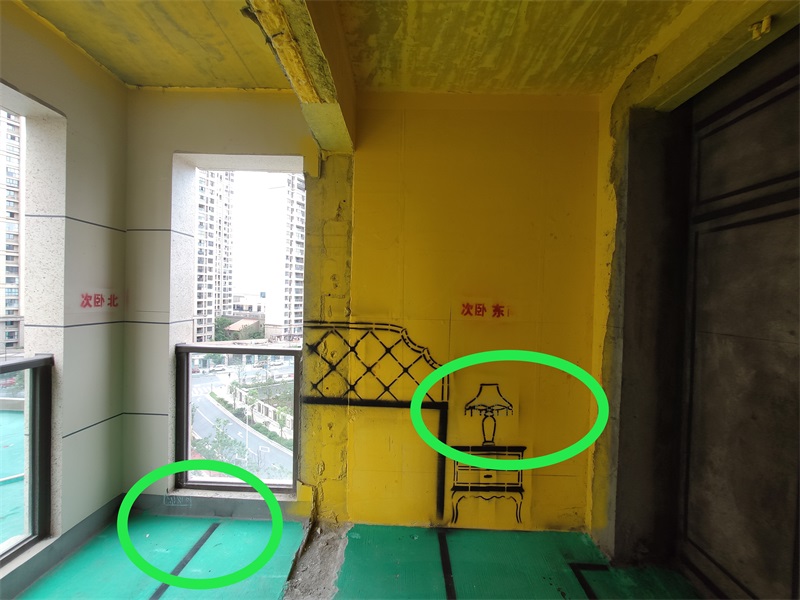

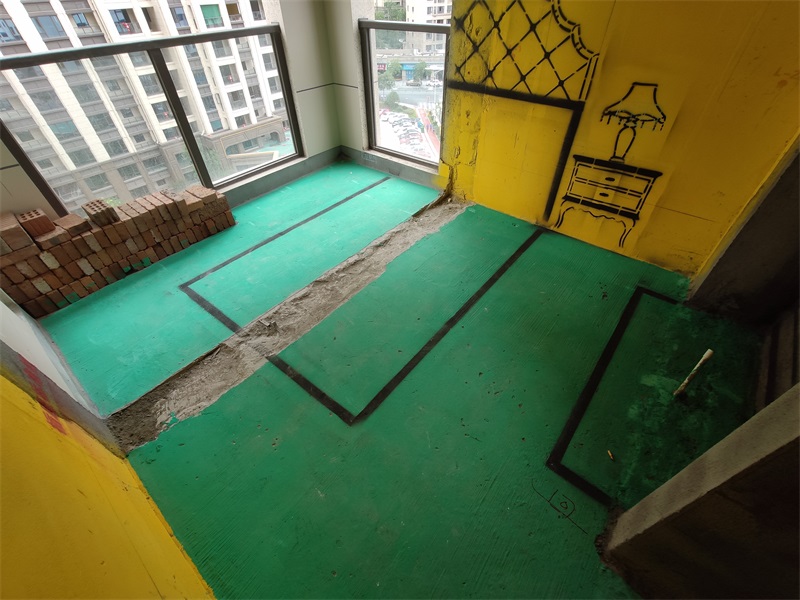

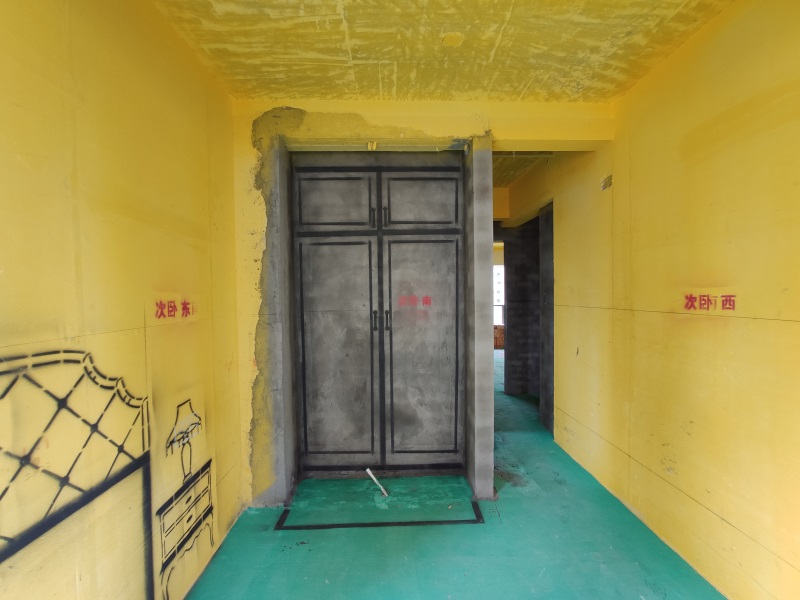

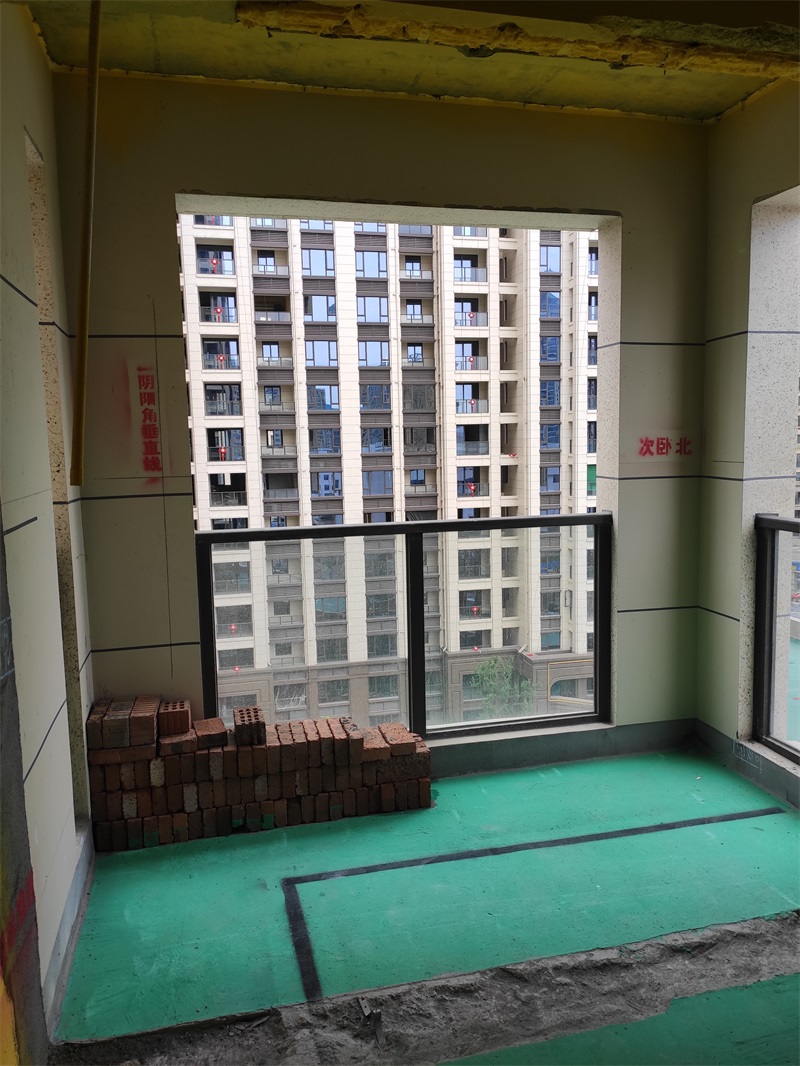

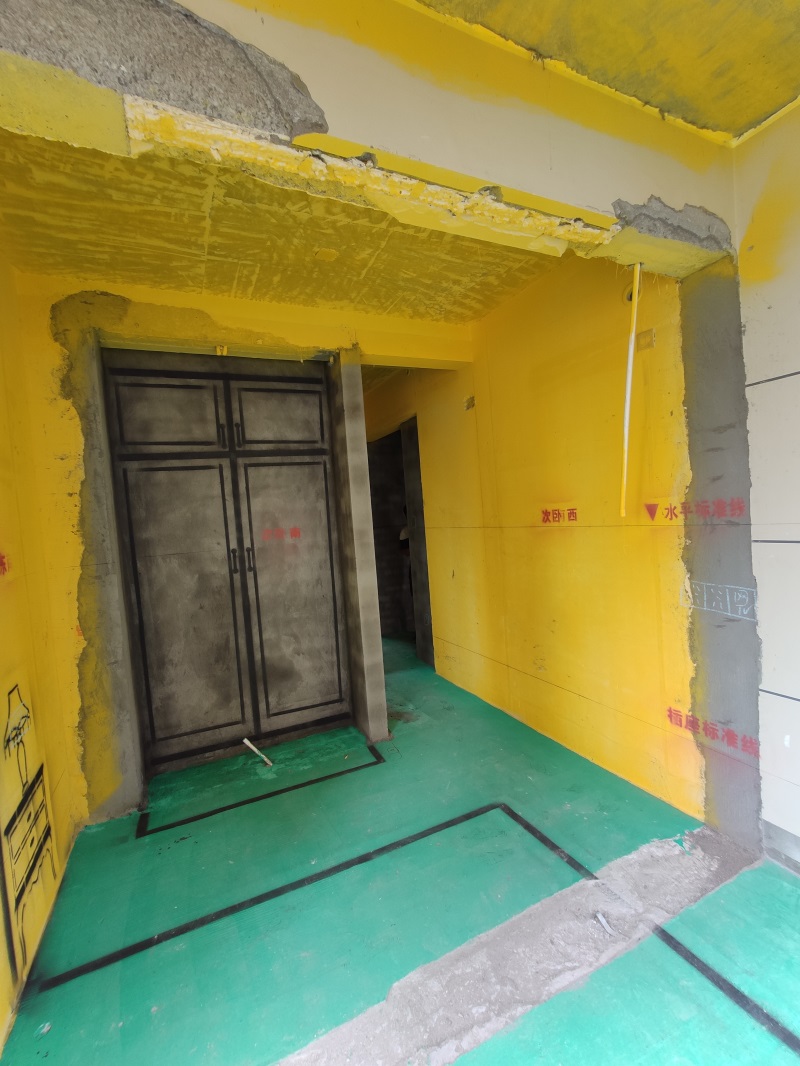

次卧

发表于 2020-1-17 14:00:04

发表于 2020-1-17 14:00:16

发表于 2020-1-17 15:19:46

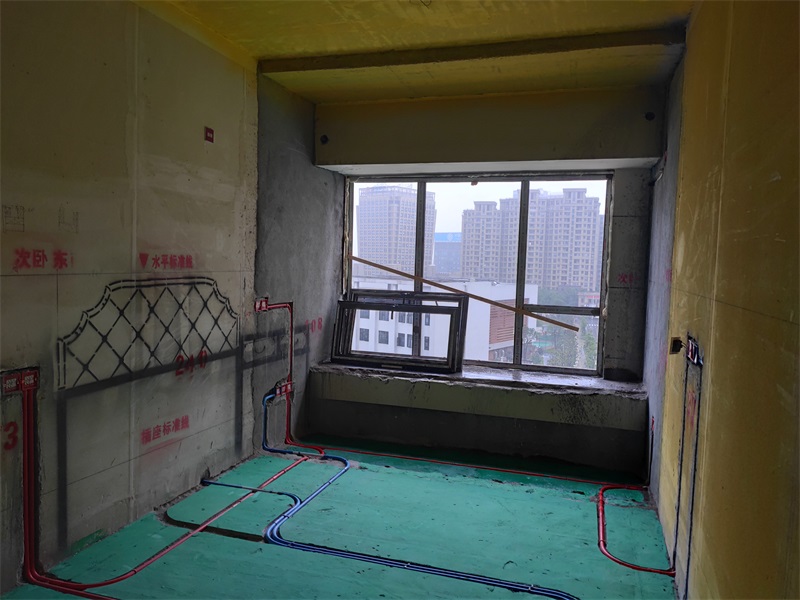

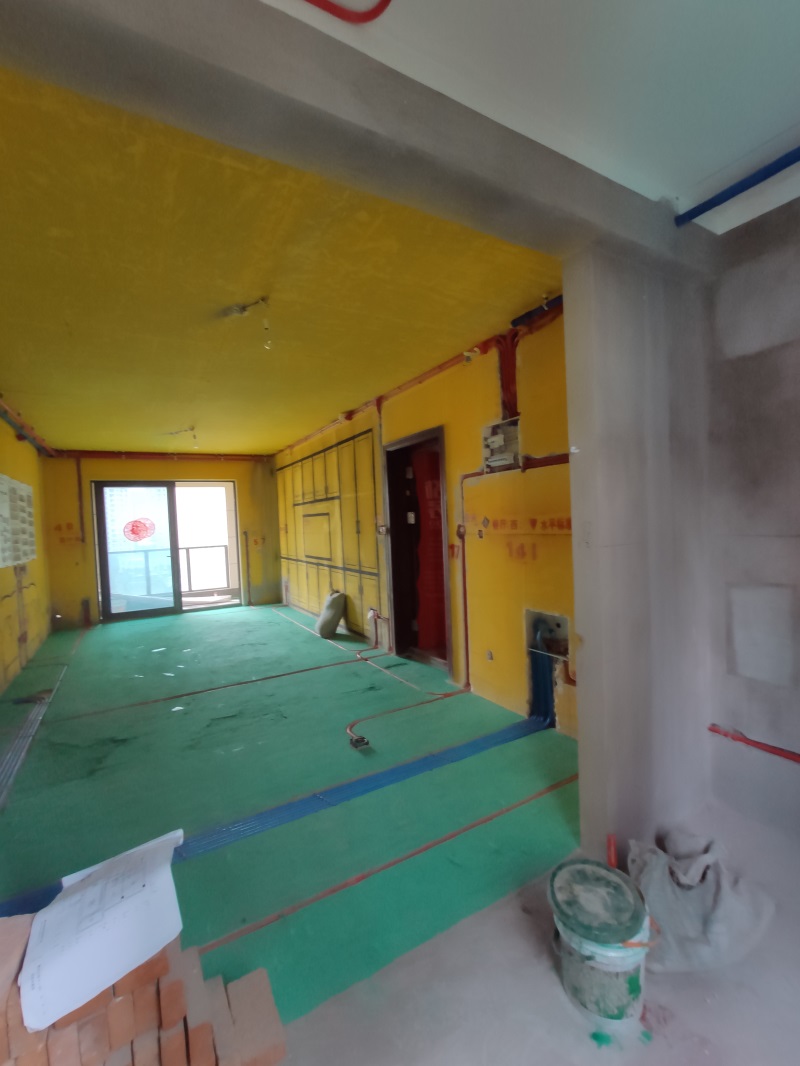

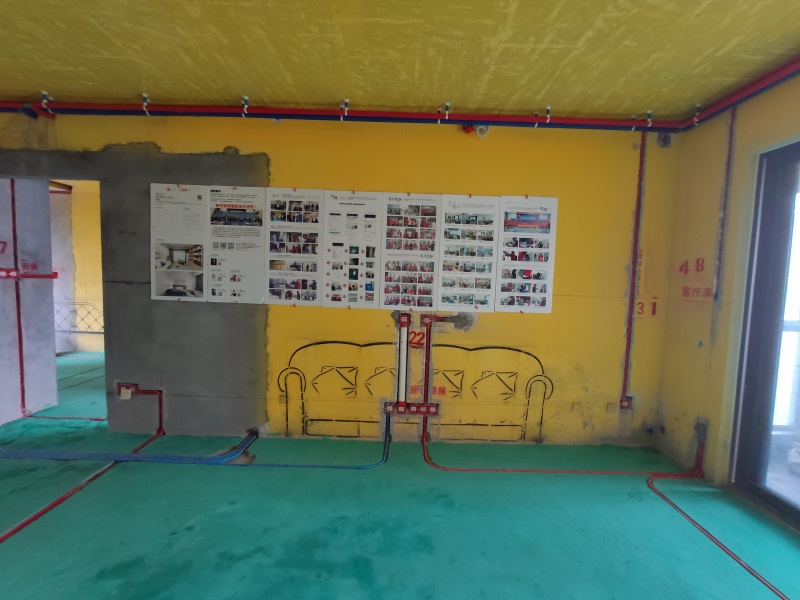

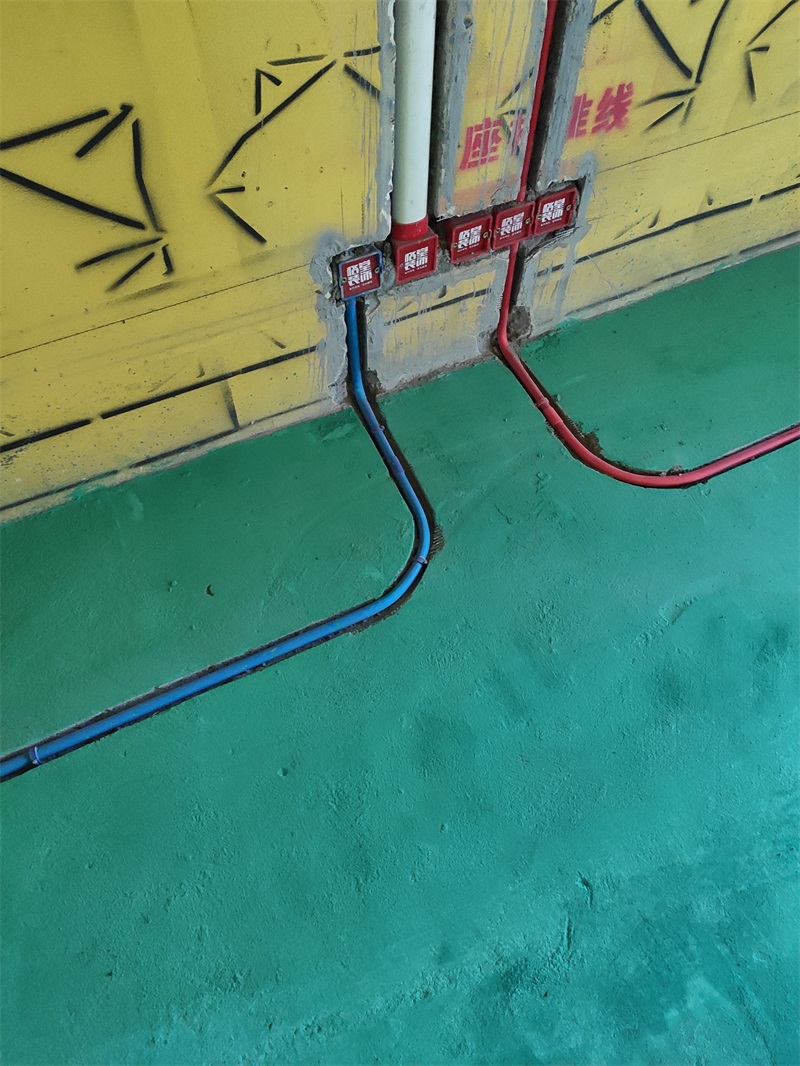

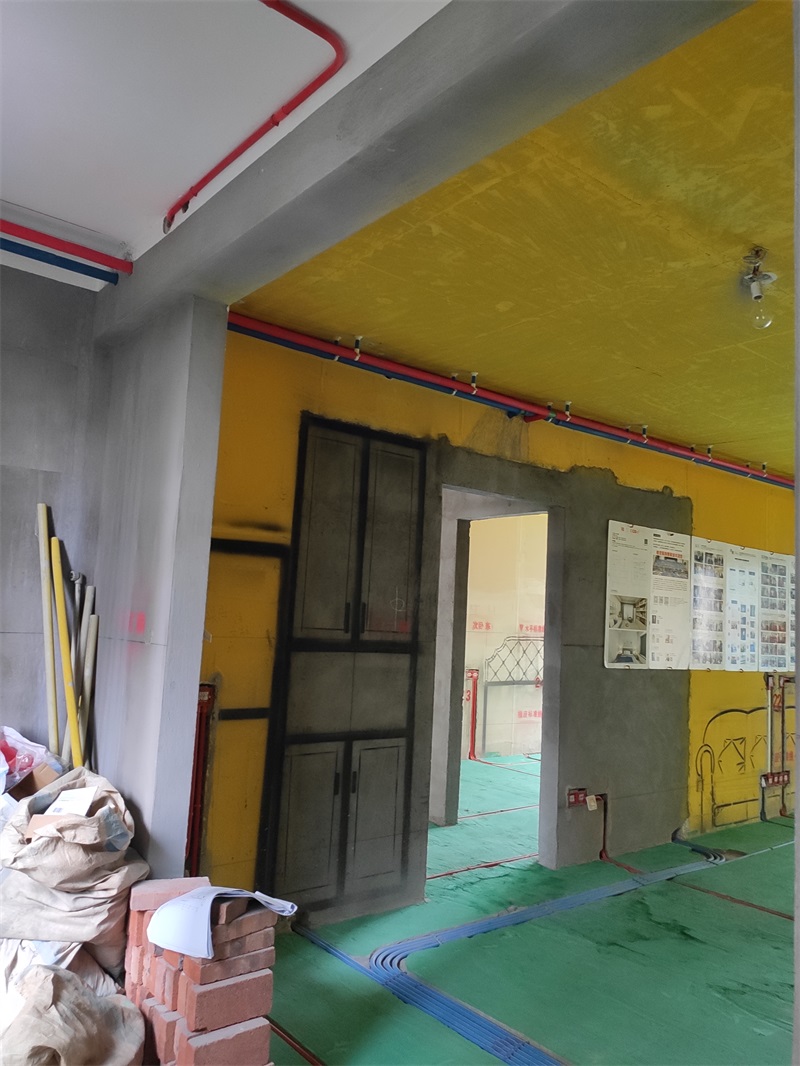

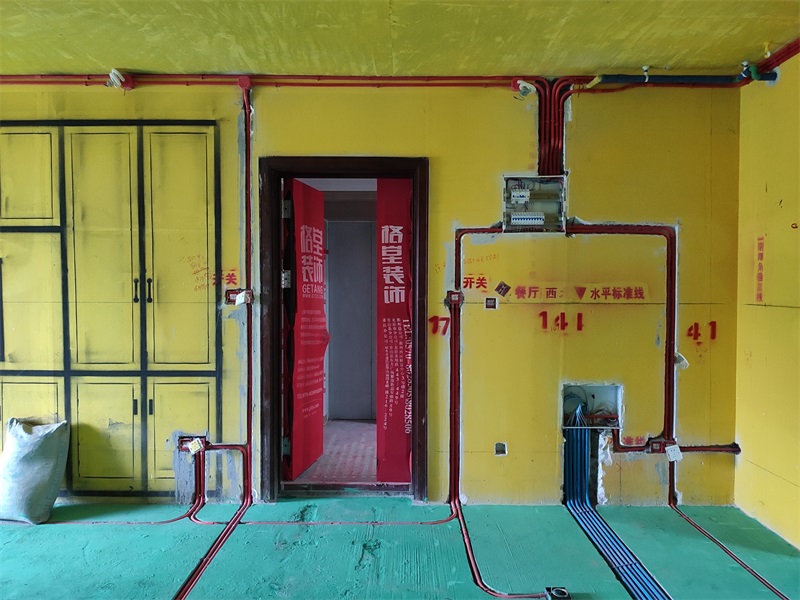

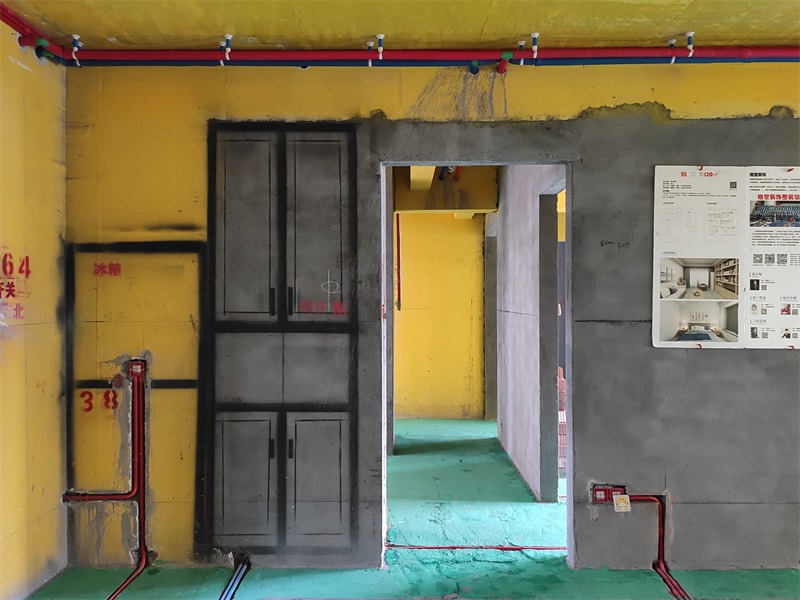

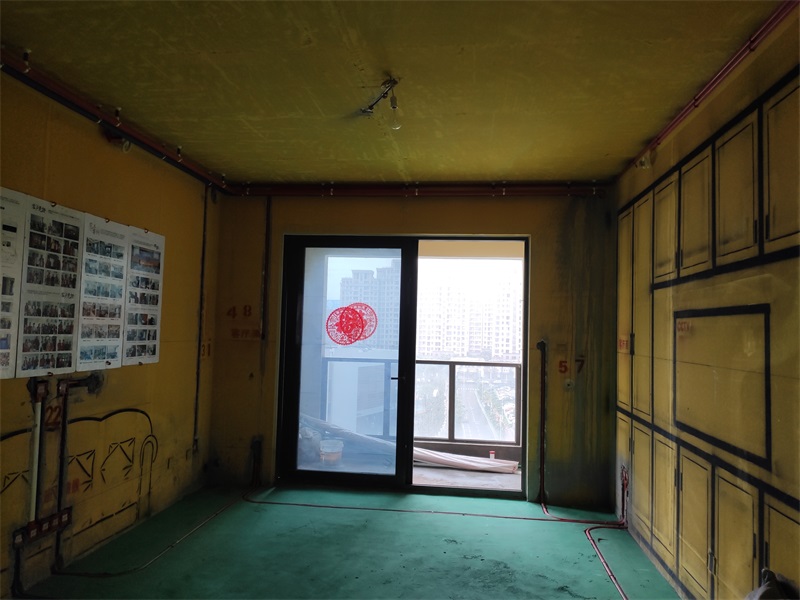

红色线管代表强电，蓝色线管代表弱电

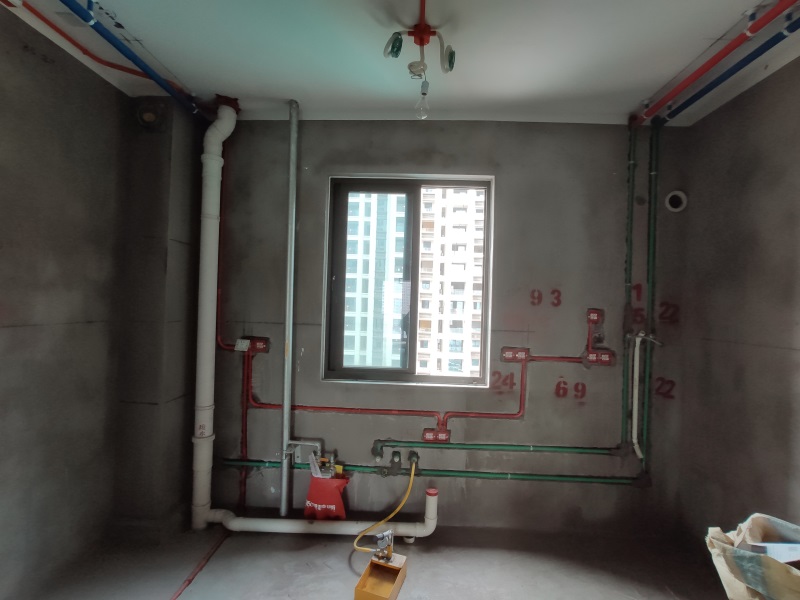

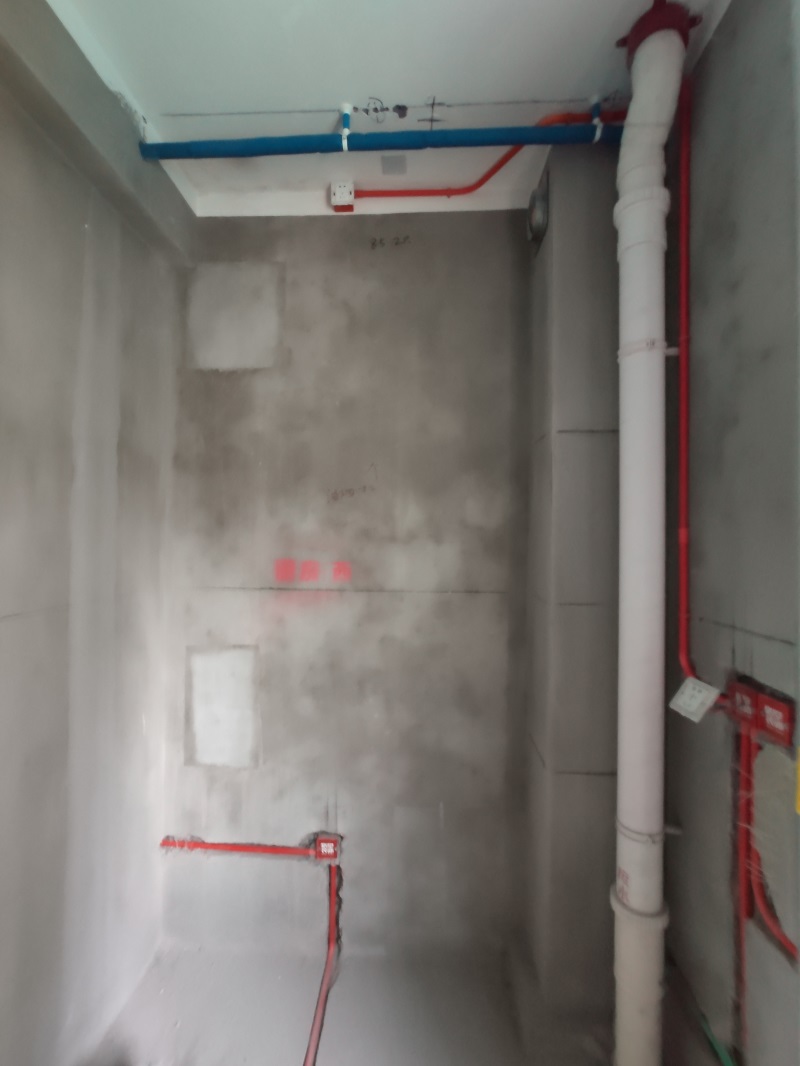

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

发表于 2020-1-17 15:21:34

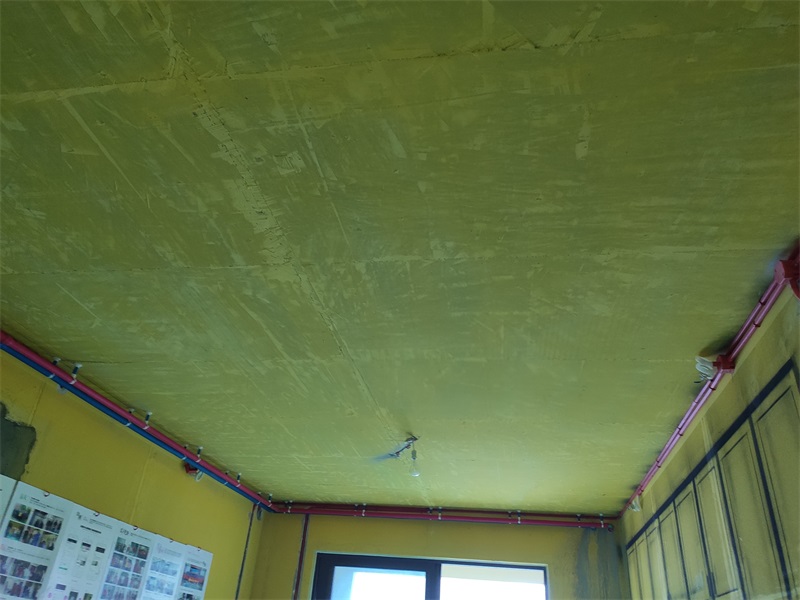

顶部线路用黄腊管保护到位

保温棉：能够很好的解决冷凝水的问题，保护水管

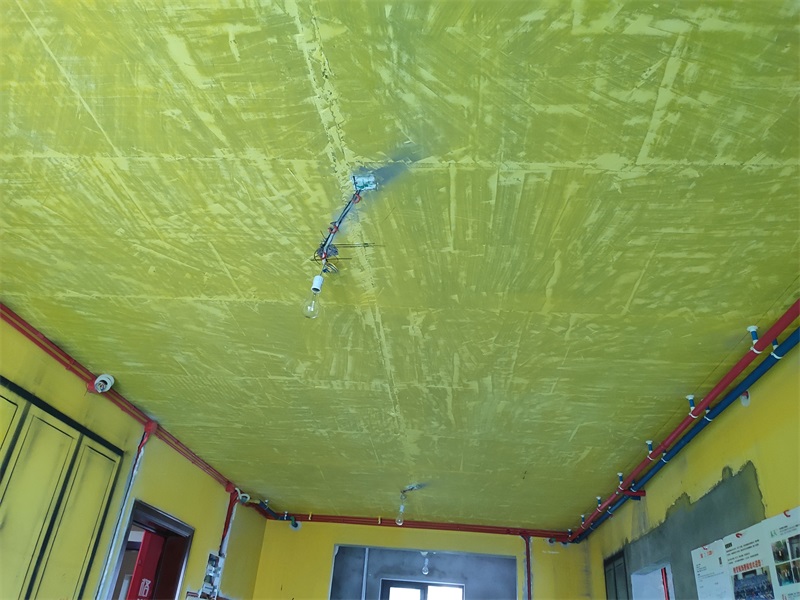

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-1-17 15:23:17

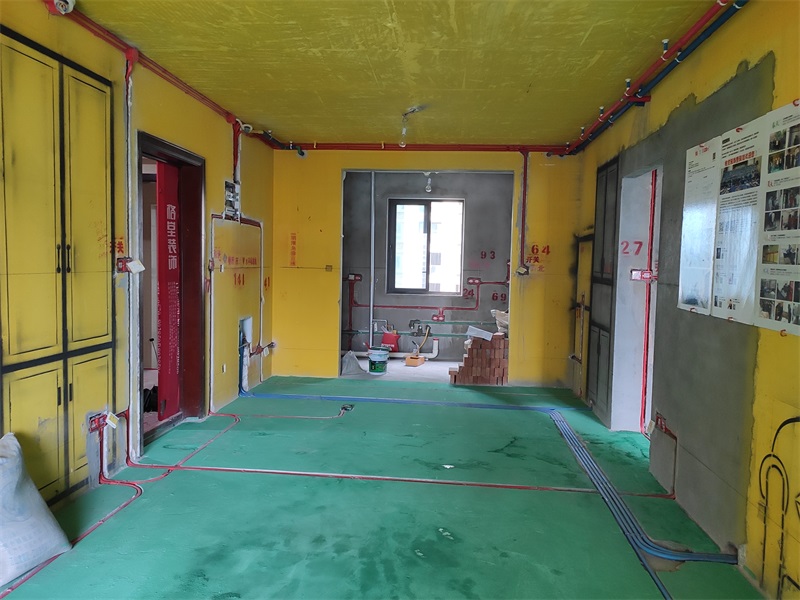

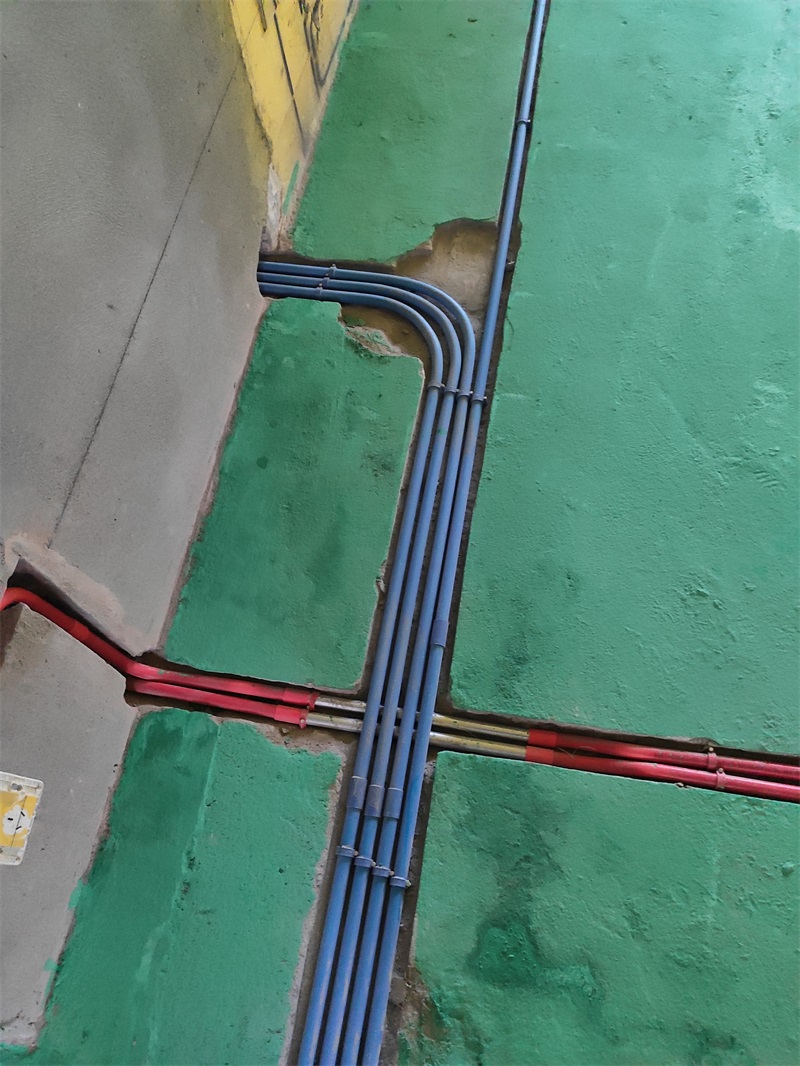

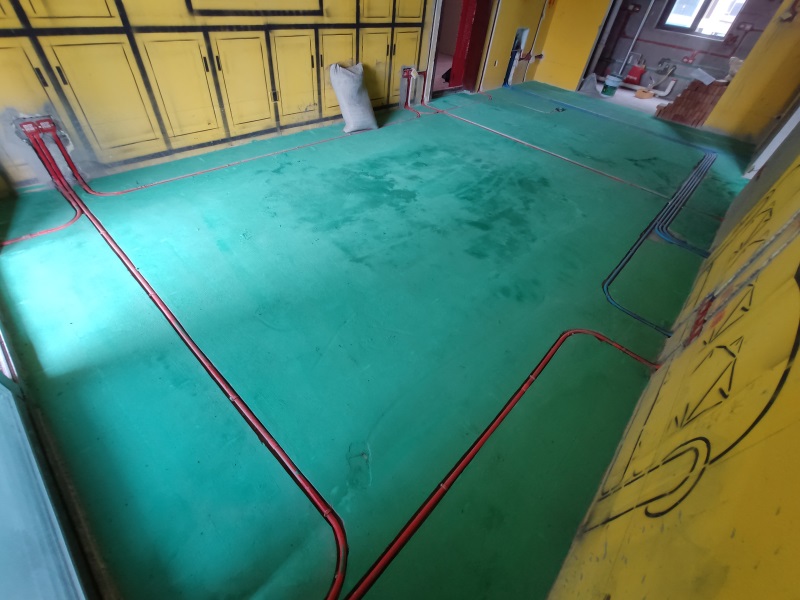

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

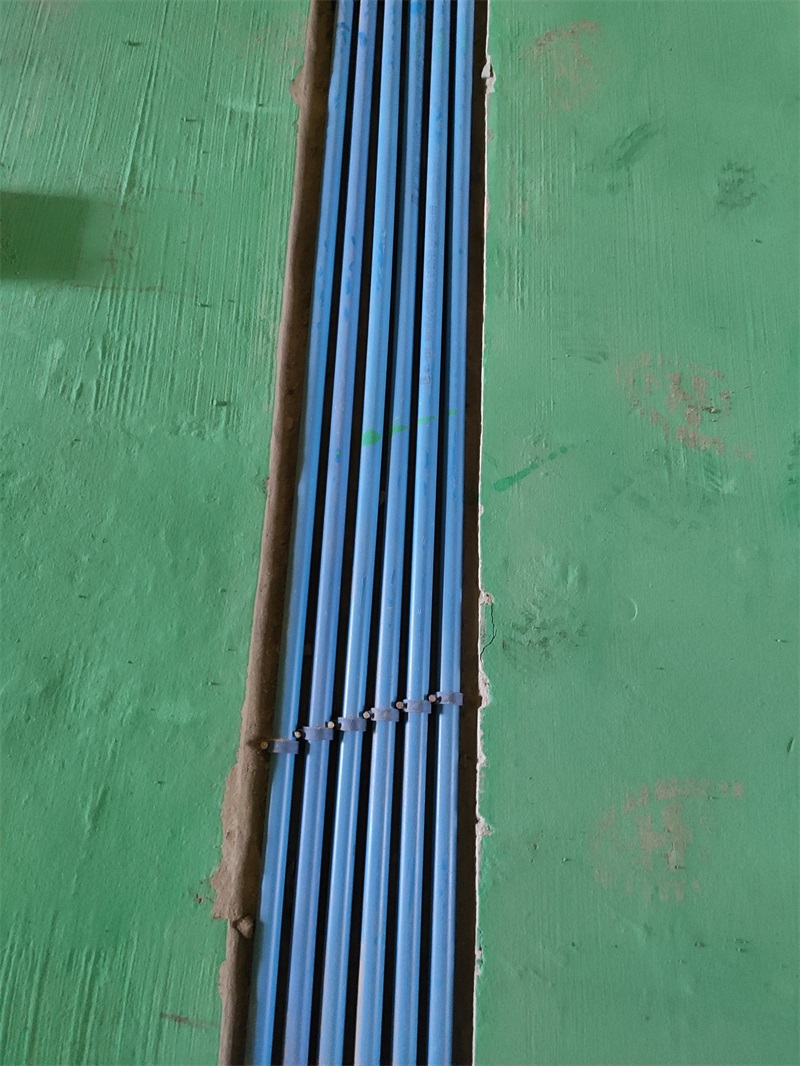

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

每户水管进水部位，室内应加进水总阀，采用暗埋做法

筒灯位置布线，应按照要求用波纹管套到位

发表于 2020-1-17 15:24:08

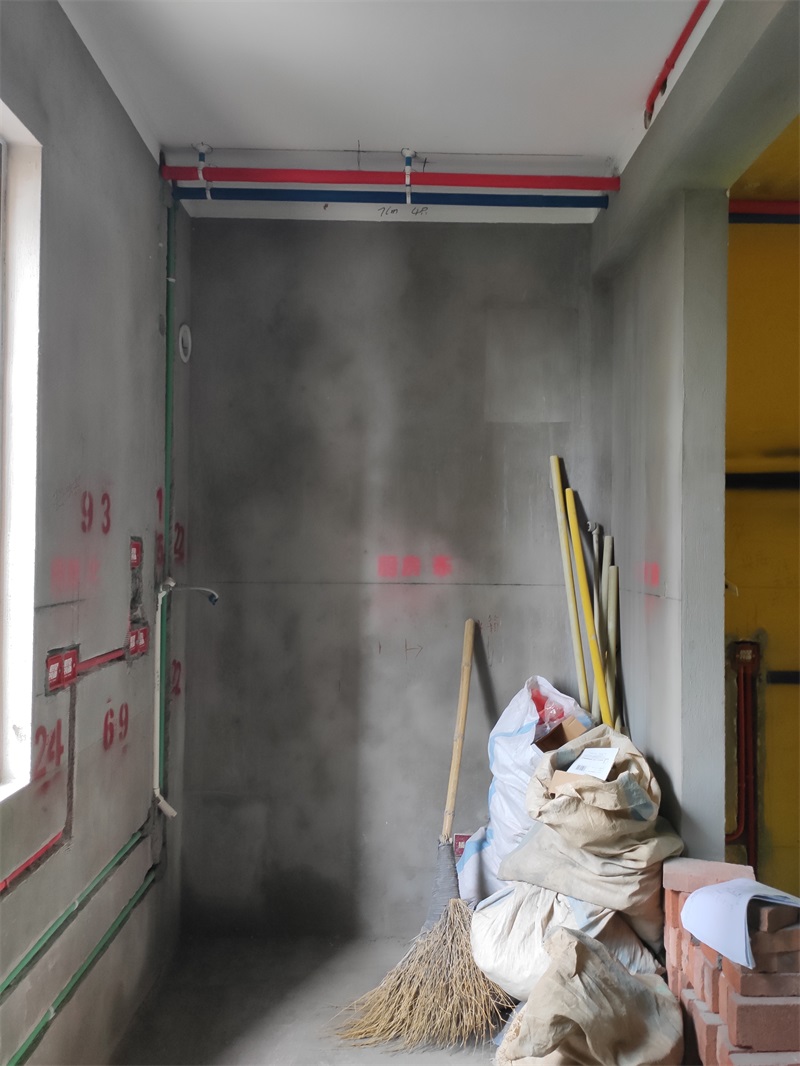

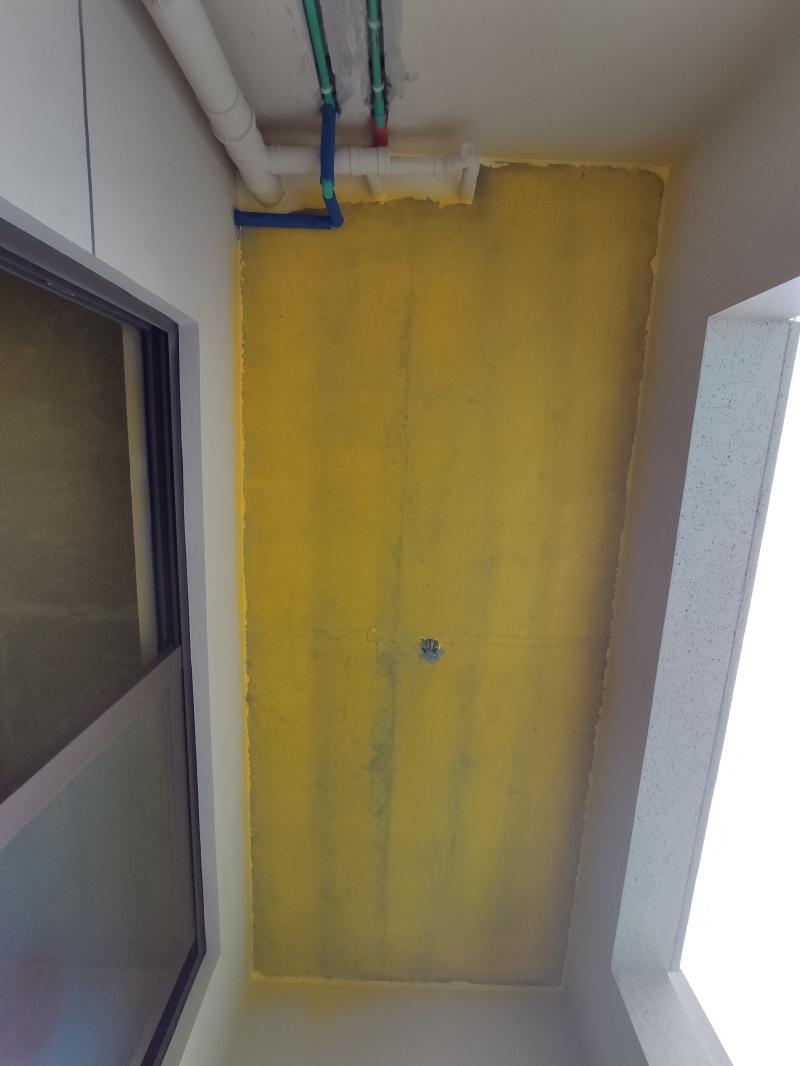

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-1-17 15:25:10

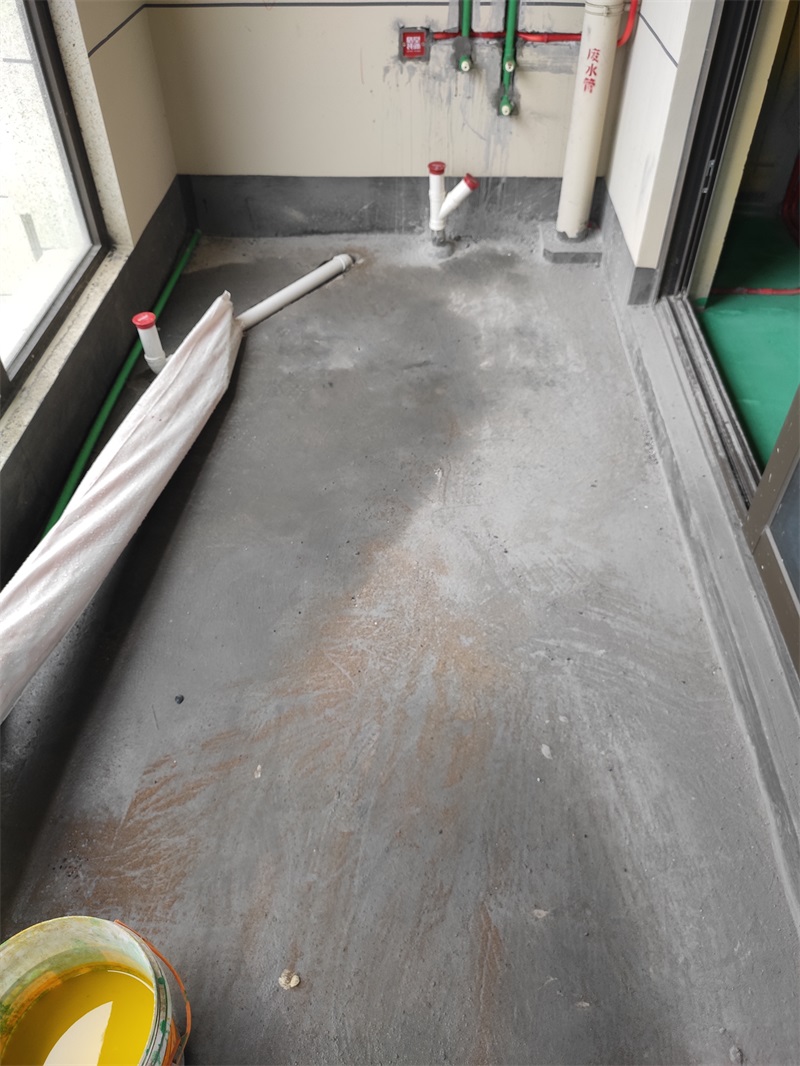

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2020-1-17 15:25:42

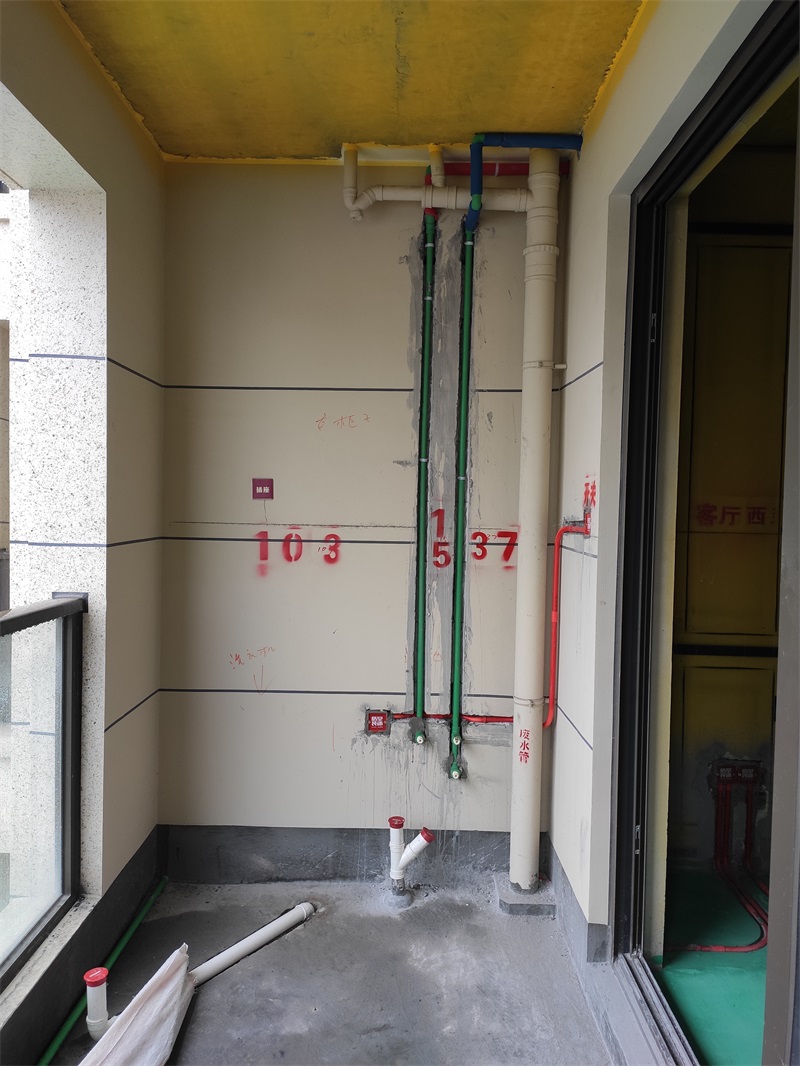

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷
