衢州公馆9-14#113.6㎡简欧——典雅

发表于 2019-9-26 16:09:28

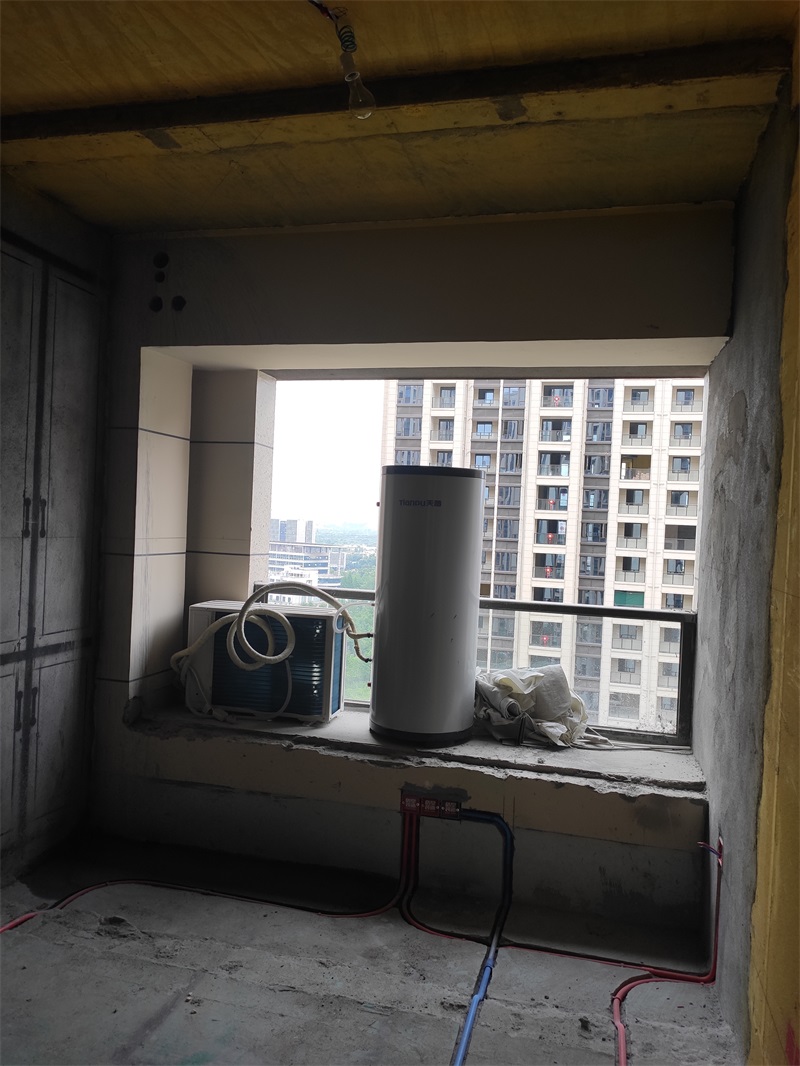

水电施工阶段

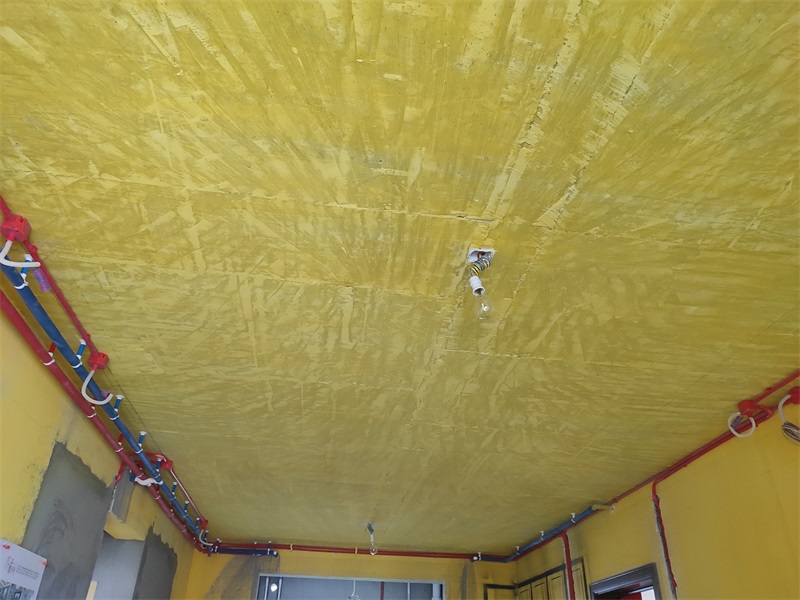

筒灯位置用波纹管保护起来

发表于 2019-9-26 16:10:29

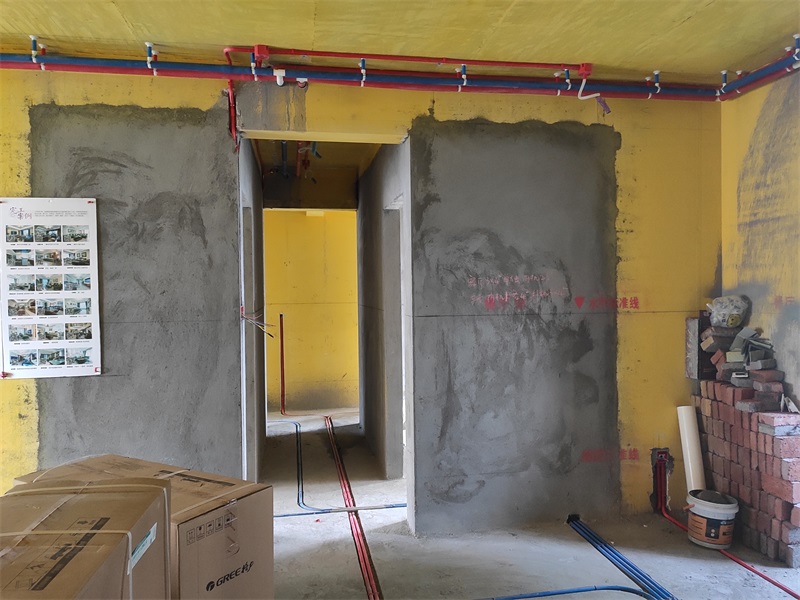

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-9-26 16:11:46

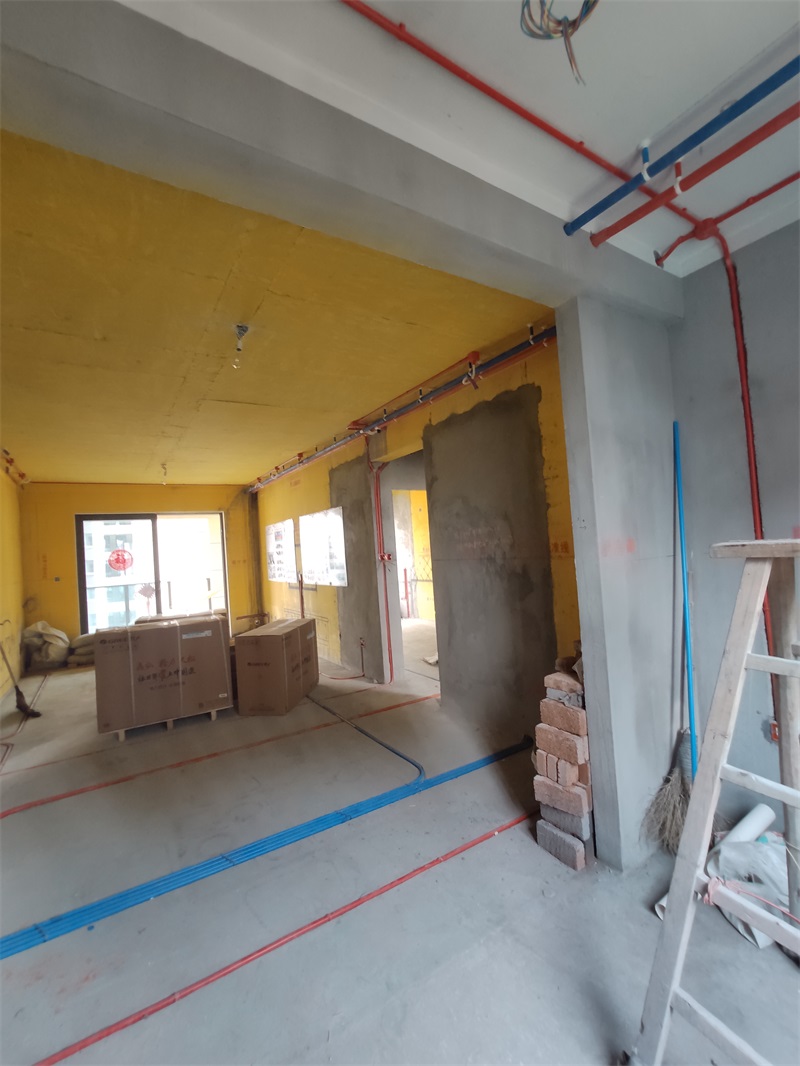

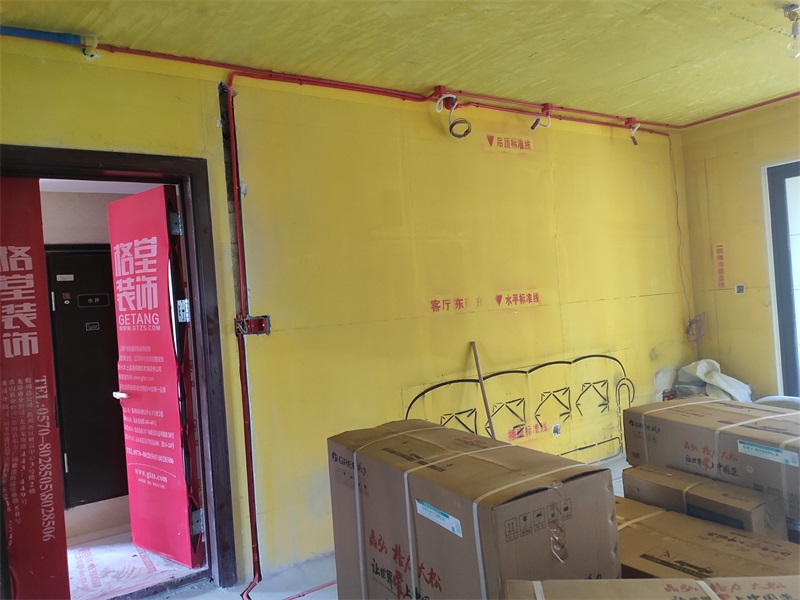

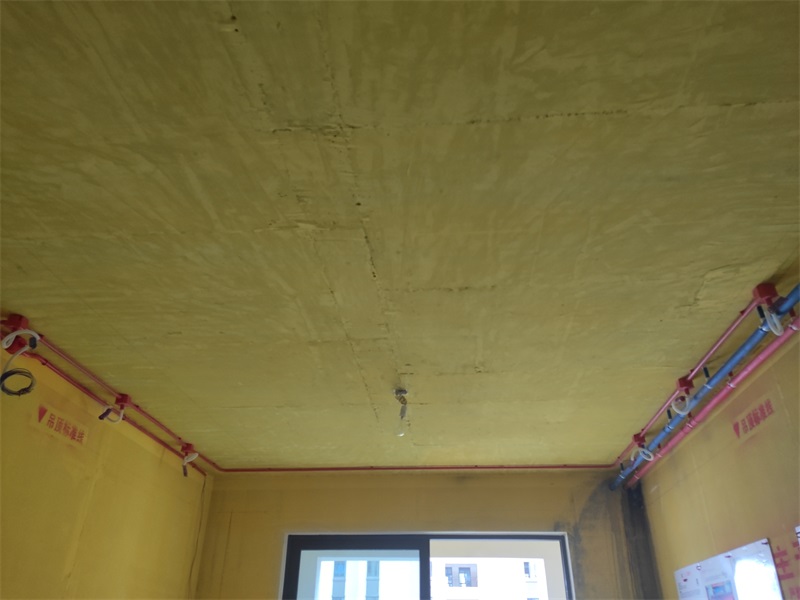

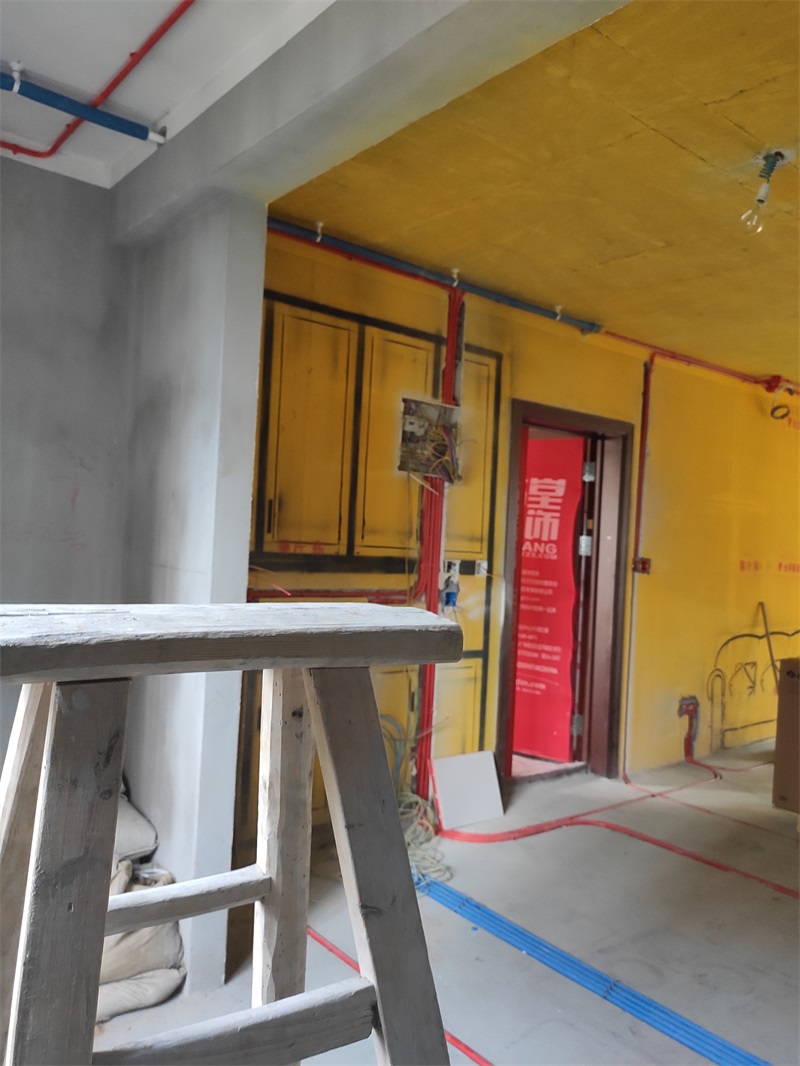

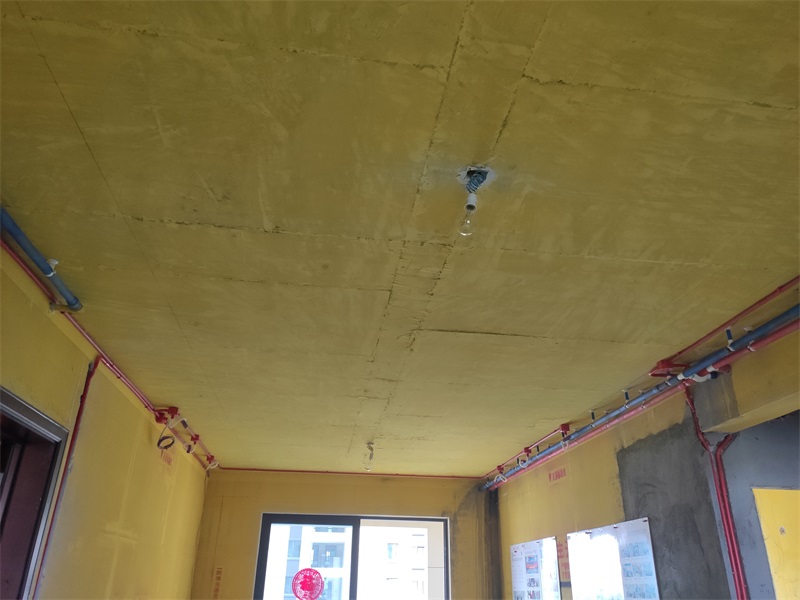

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-9-26 16:14:17

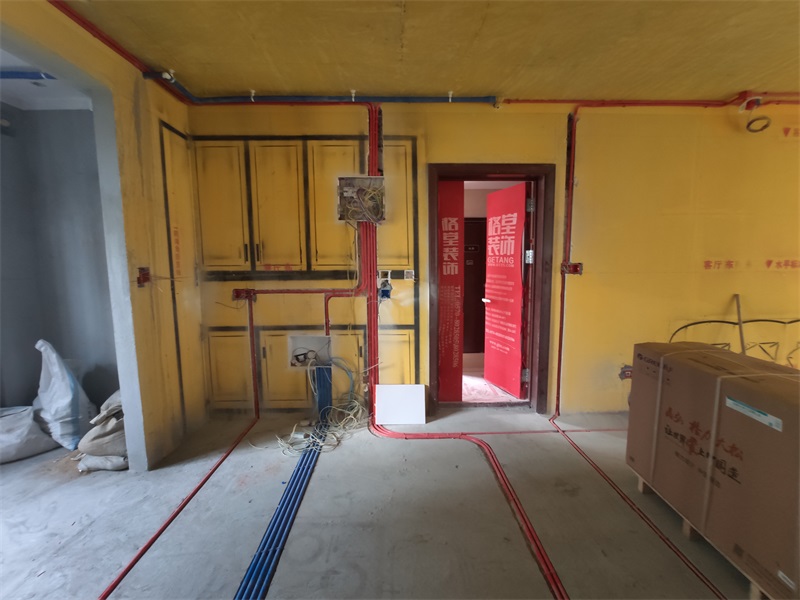

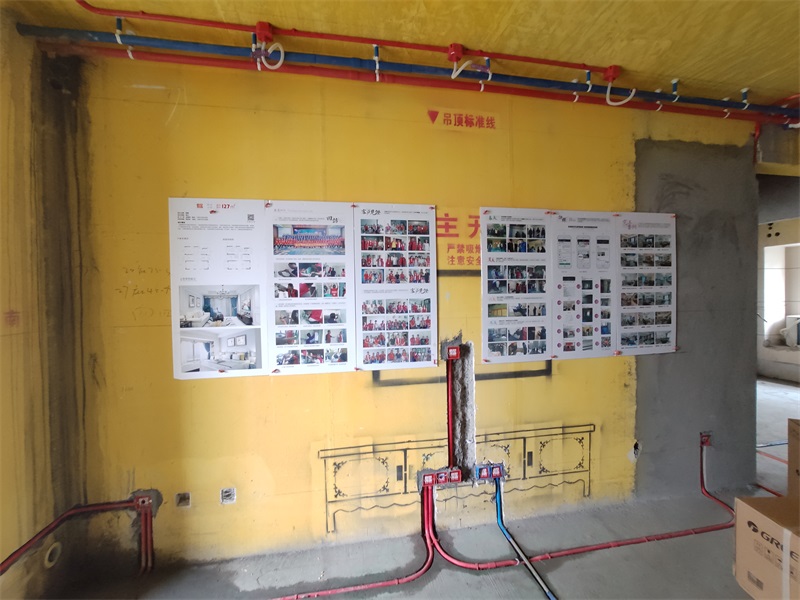

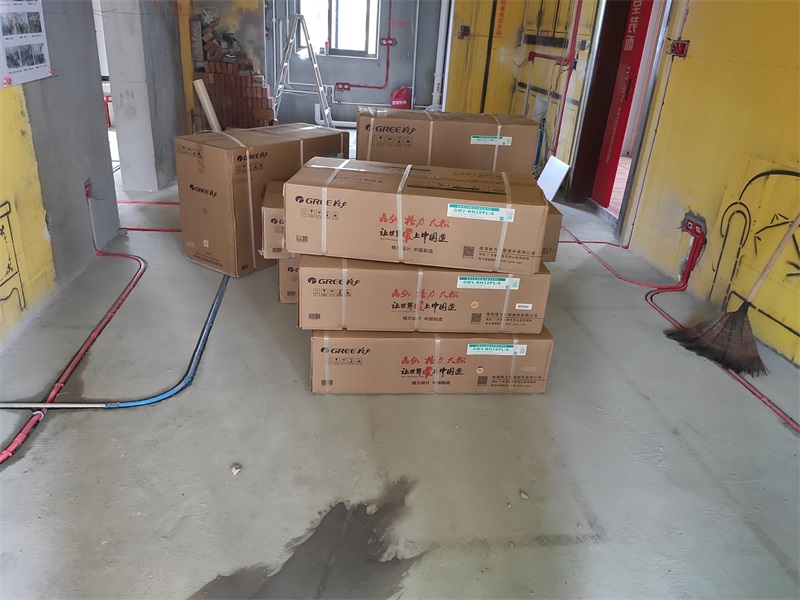

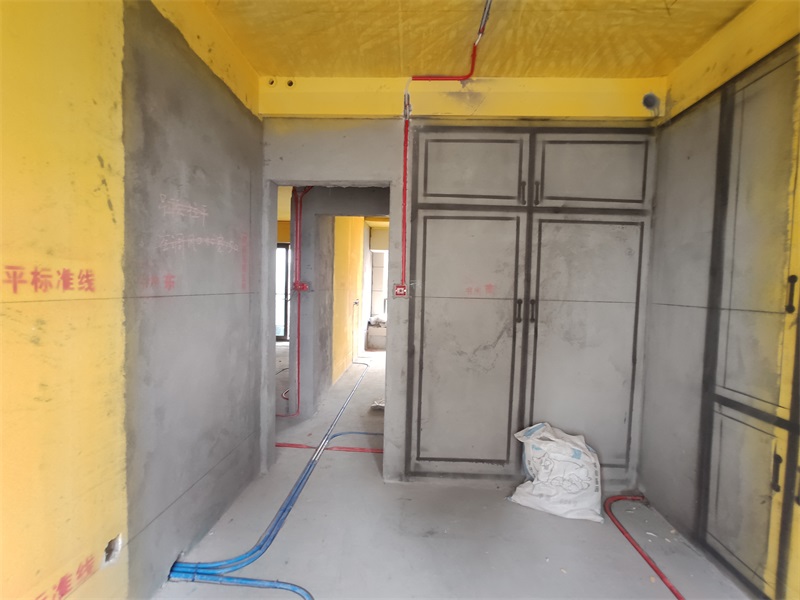

强弱电线管线盒应分色，强电线管线盒用红色，弱电线管线盒用蓝色。

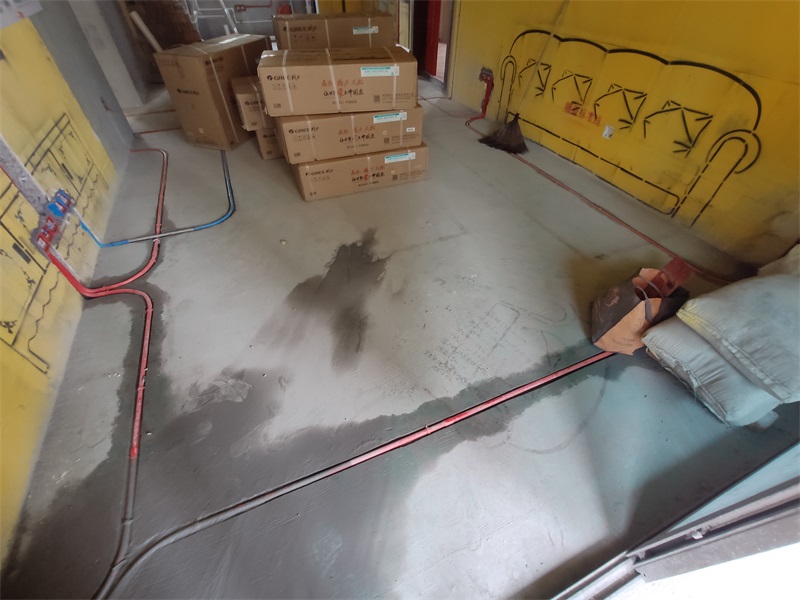

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上，同线盒内不得有强弱电

发表于 2019-9-26 16:16:31

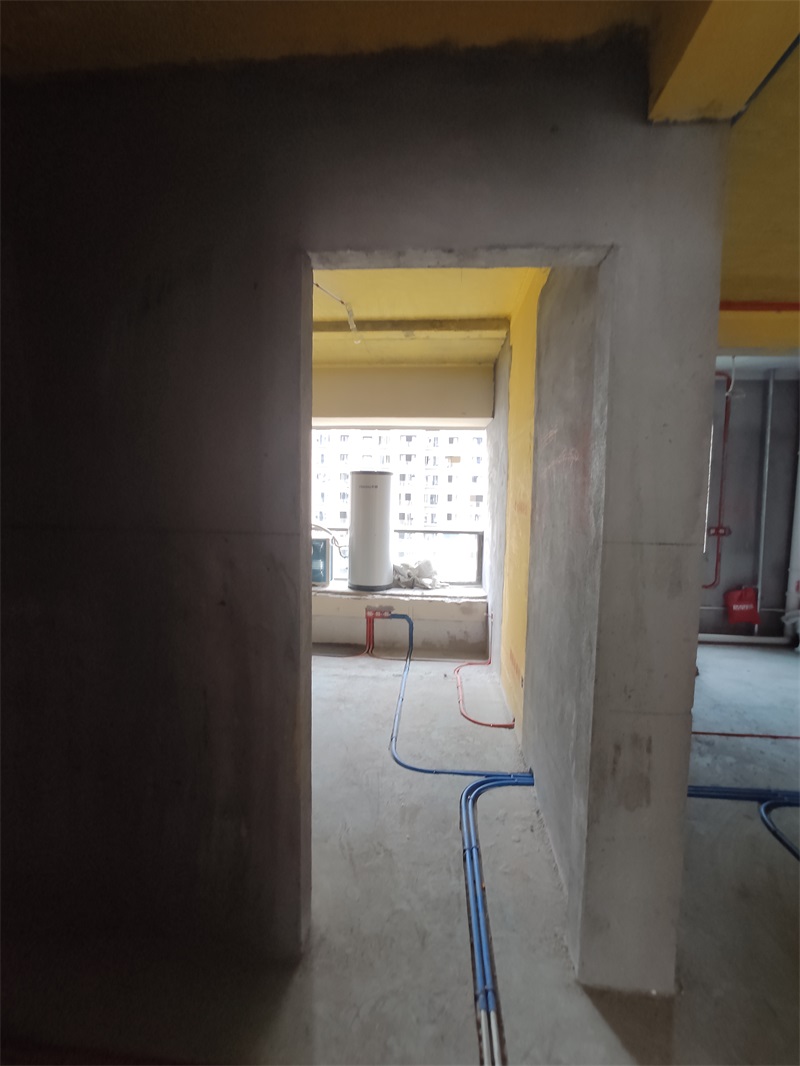

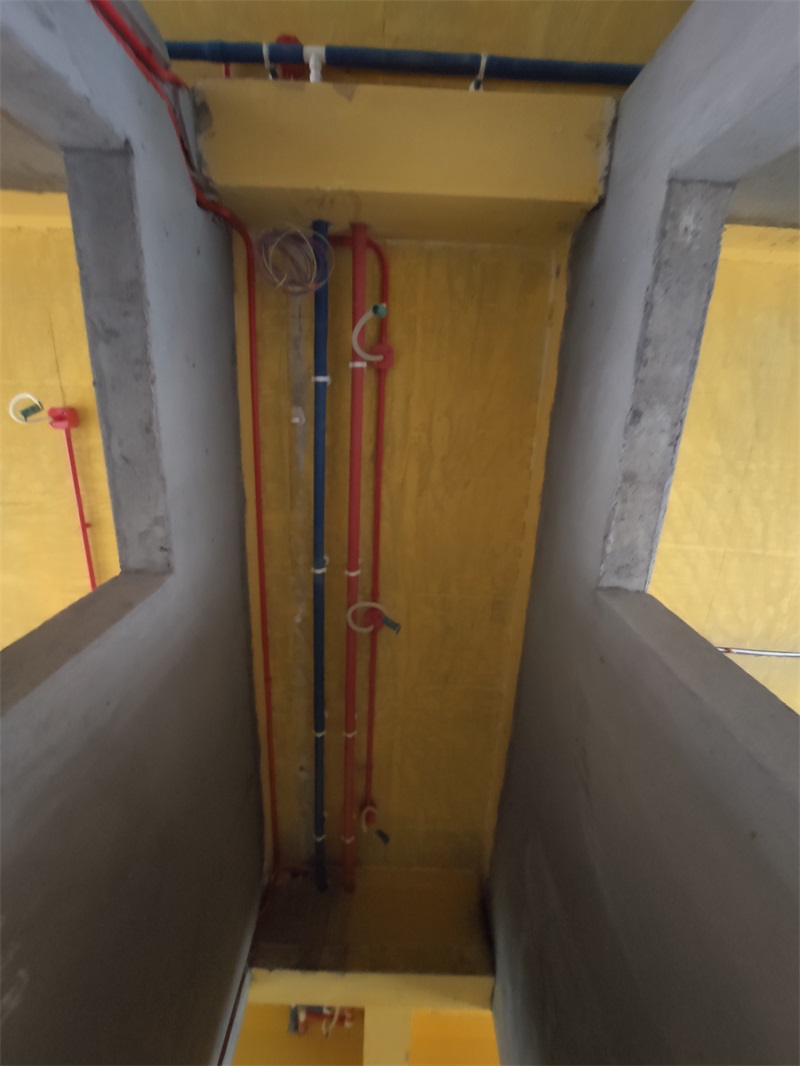

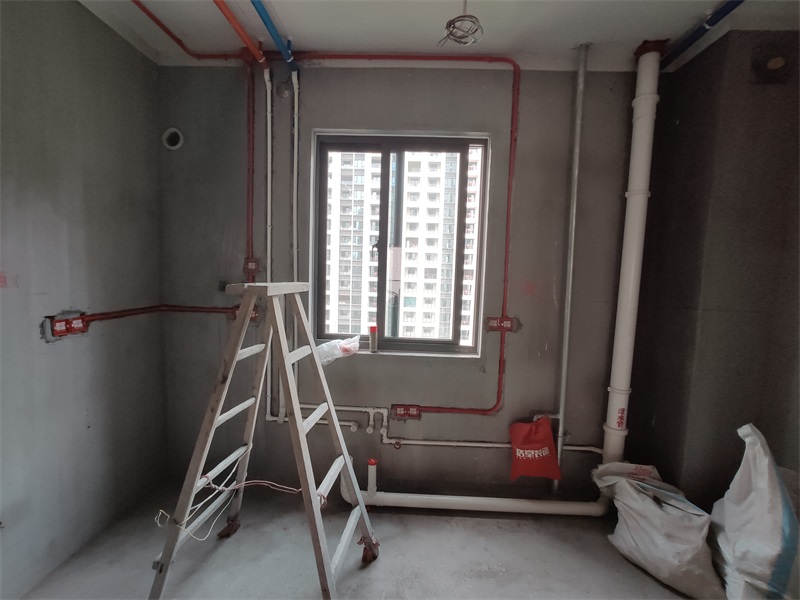

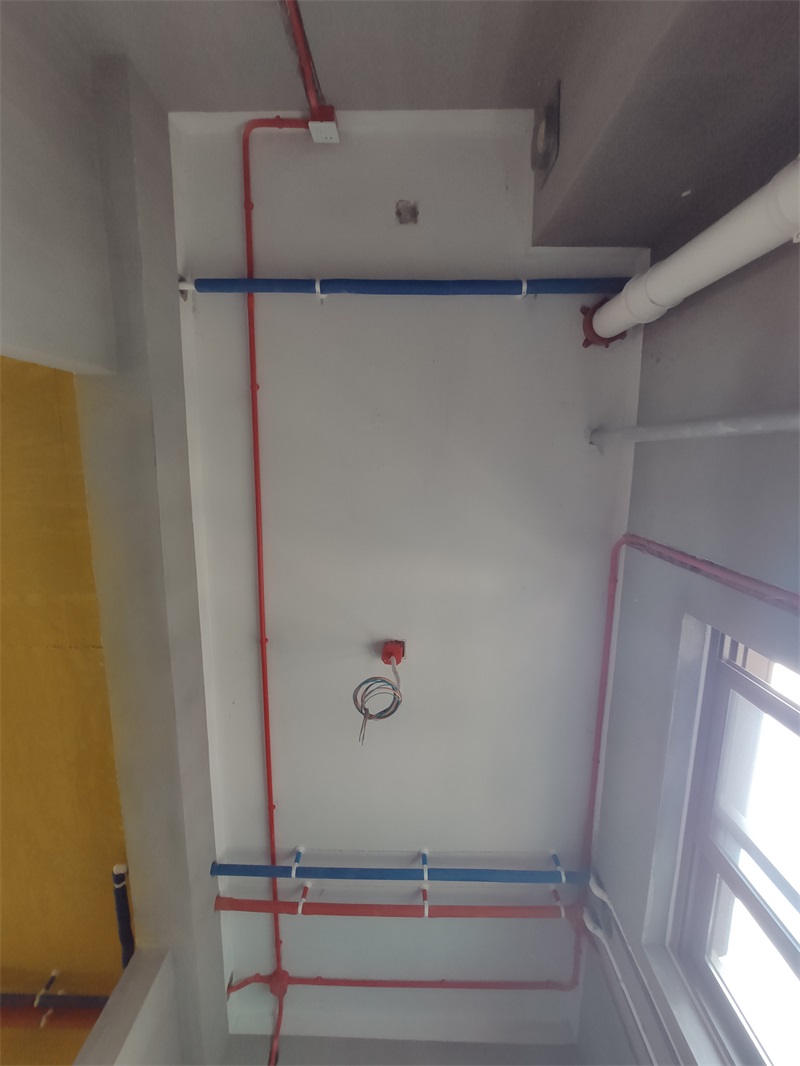

管道安装应横平竖直，走墙水管采用下垂式安装。

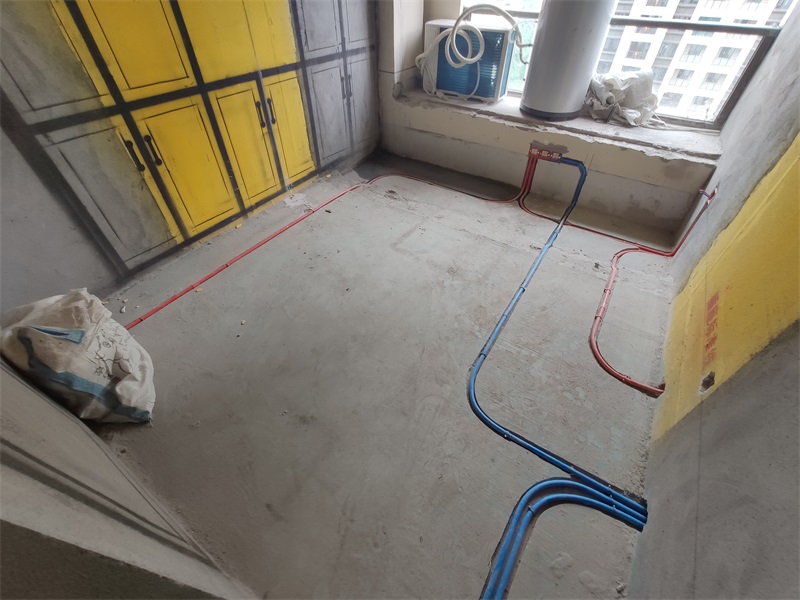

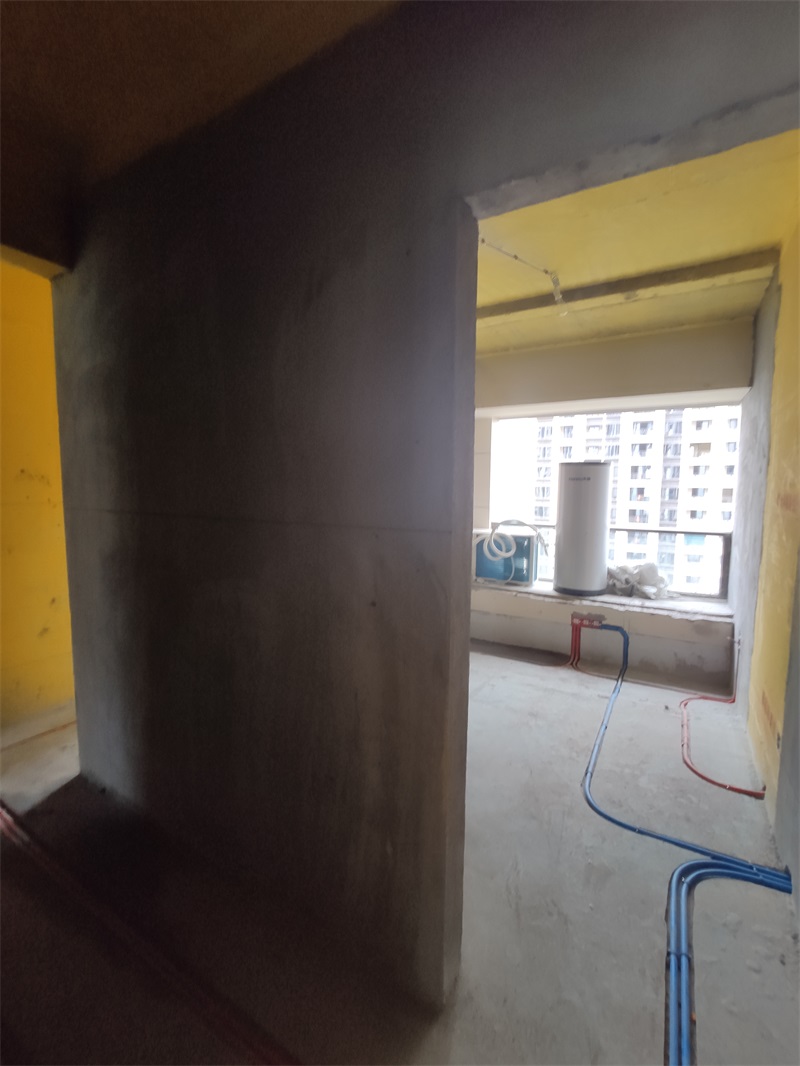

红色为热水管，蓝色为冷水管

发表于 2019-9-26 16:18:17

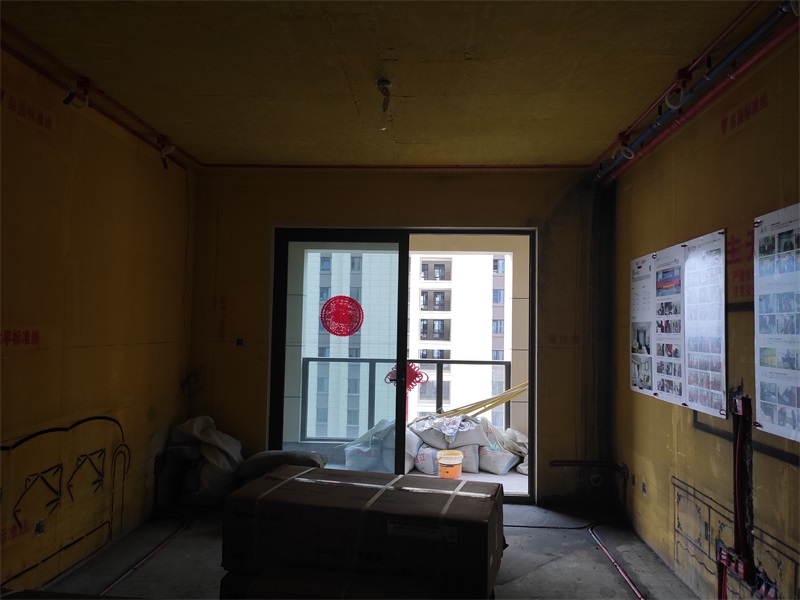

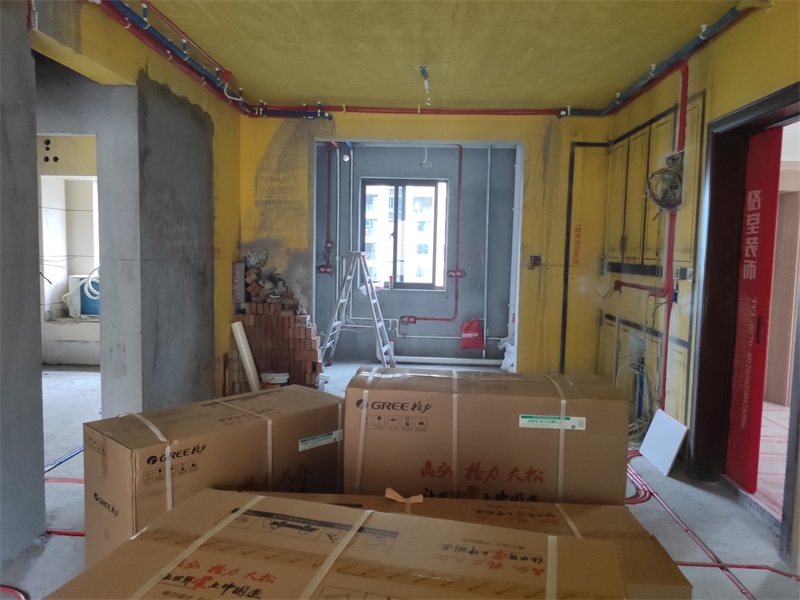

水电线路布置

发表于 2019-9-26 16:19:42

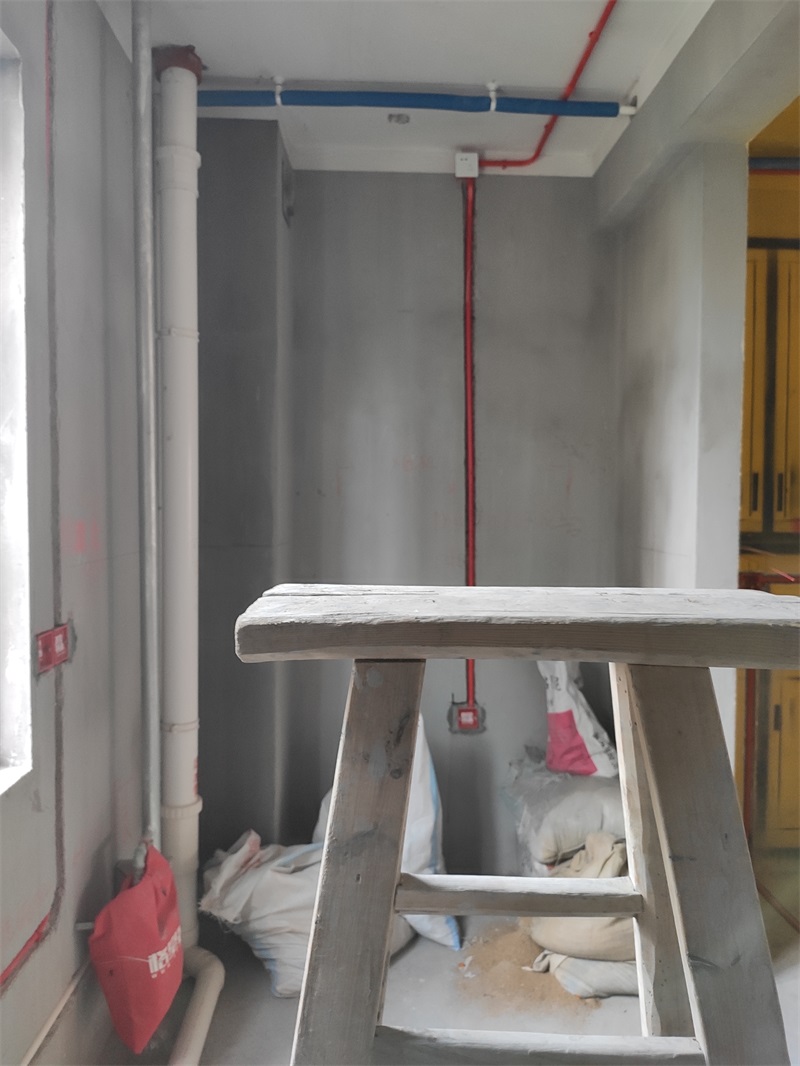

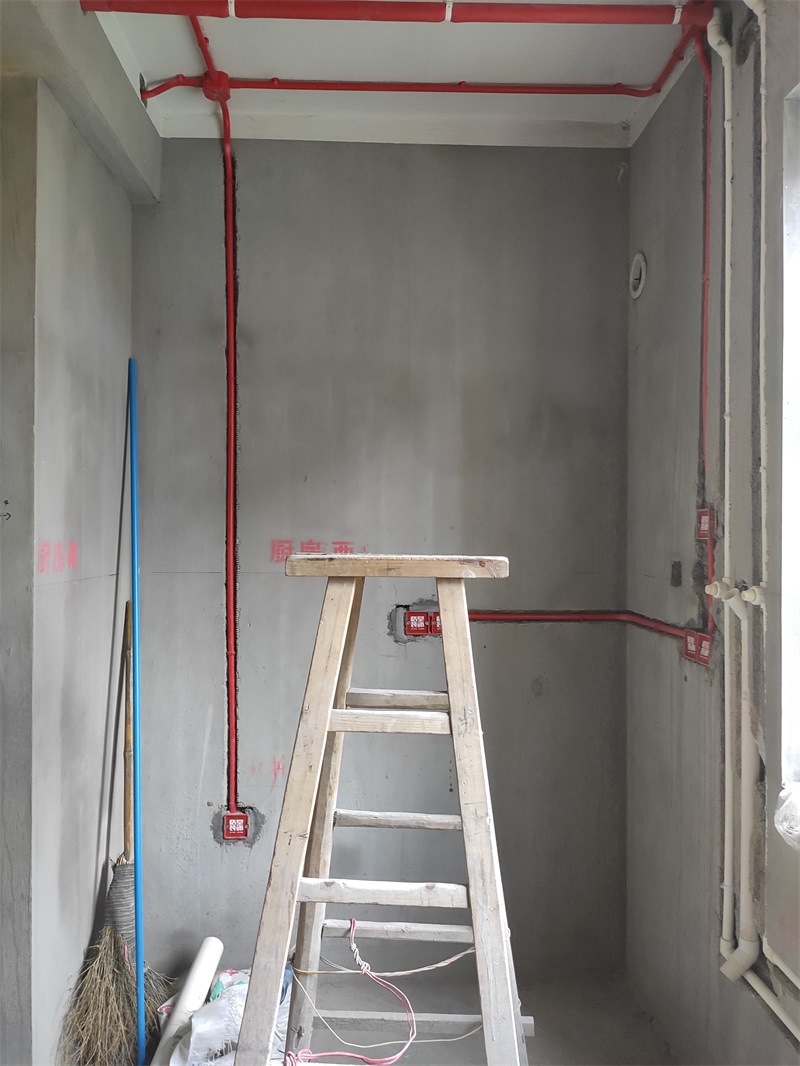

厨房

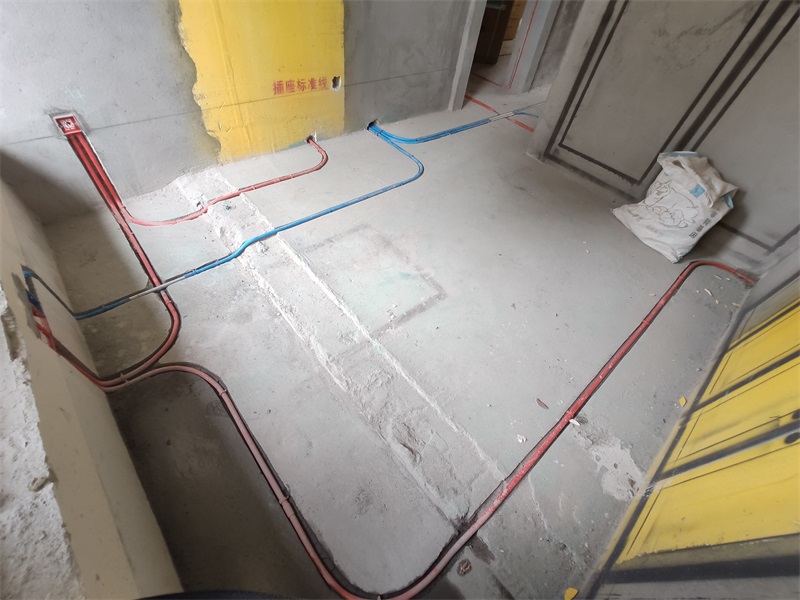

强弱电交叉处用金属管做好屏蔽处理，防止后期信号干扰

发表于 2019-9-26 16:21:27

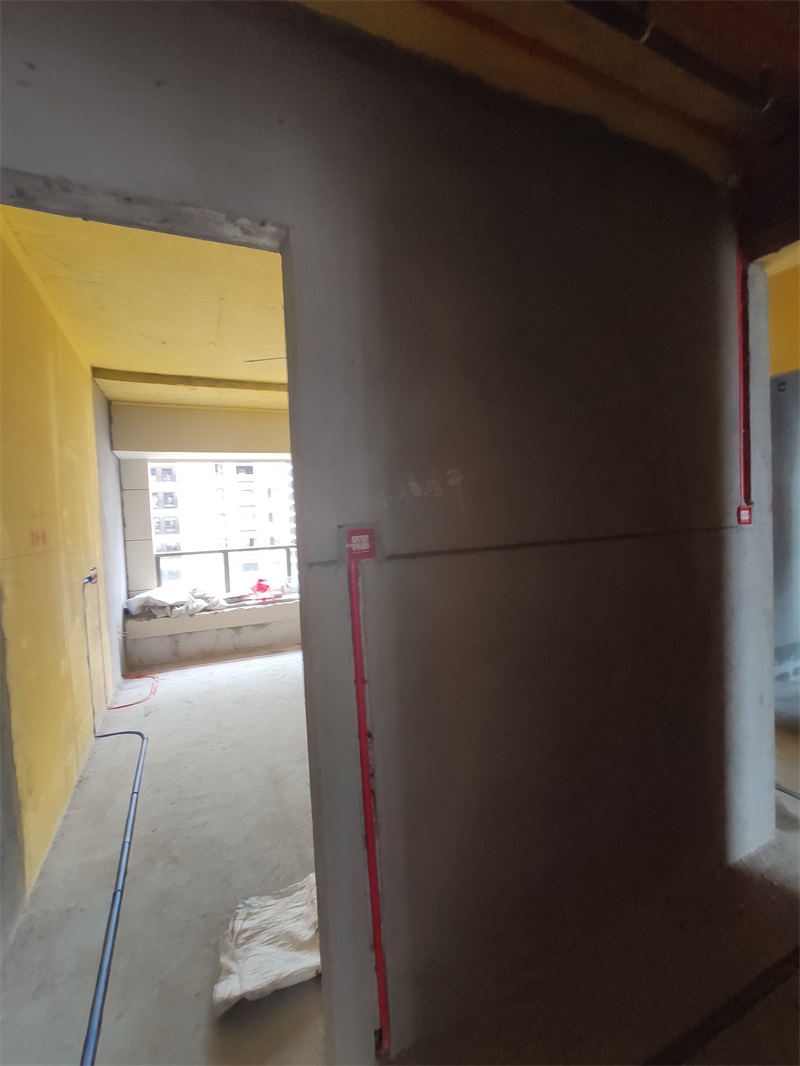

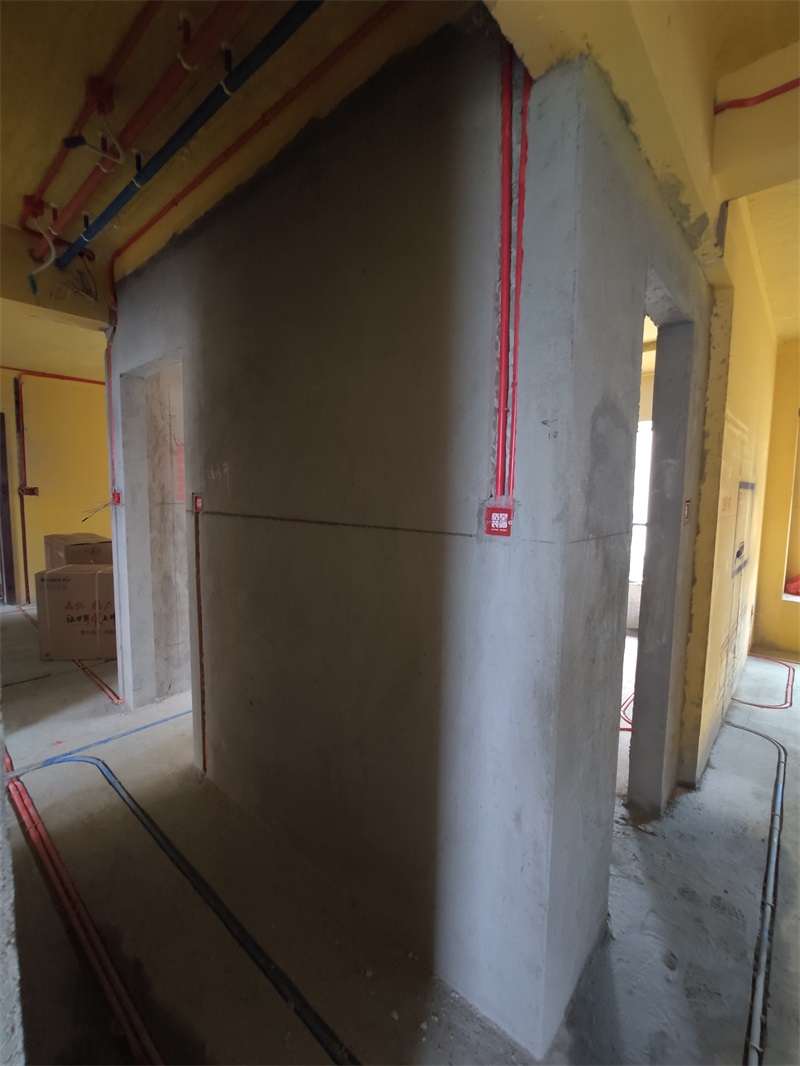

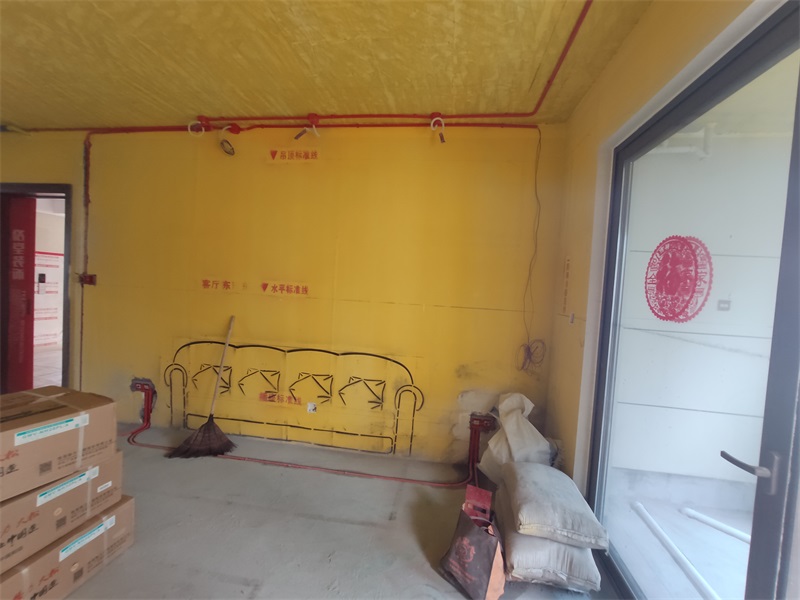

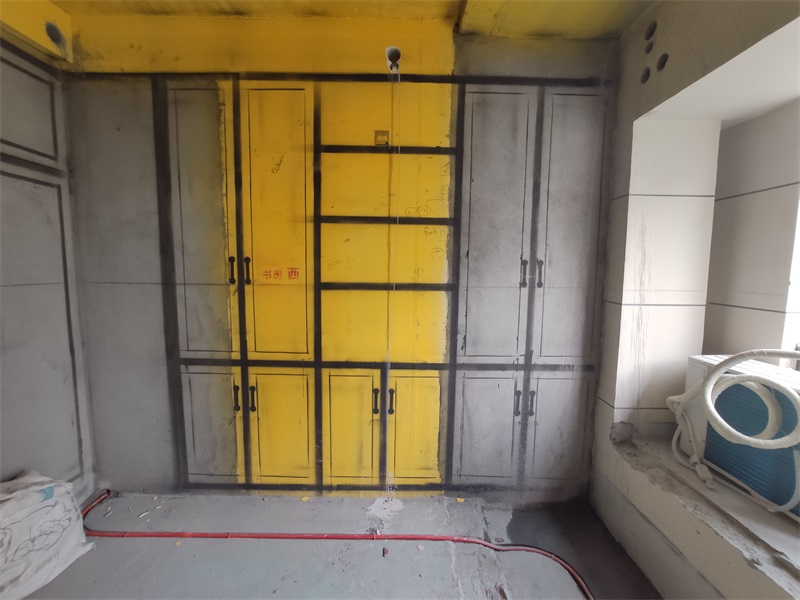

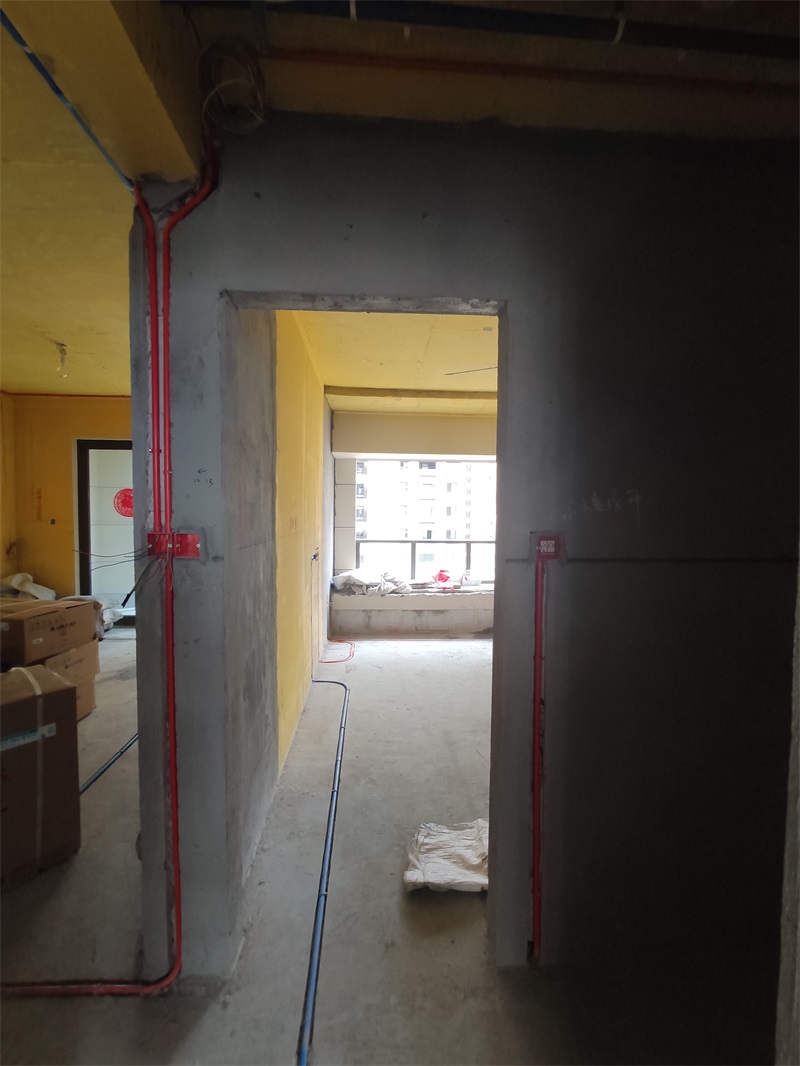

红色线管线盒代表强电

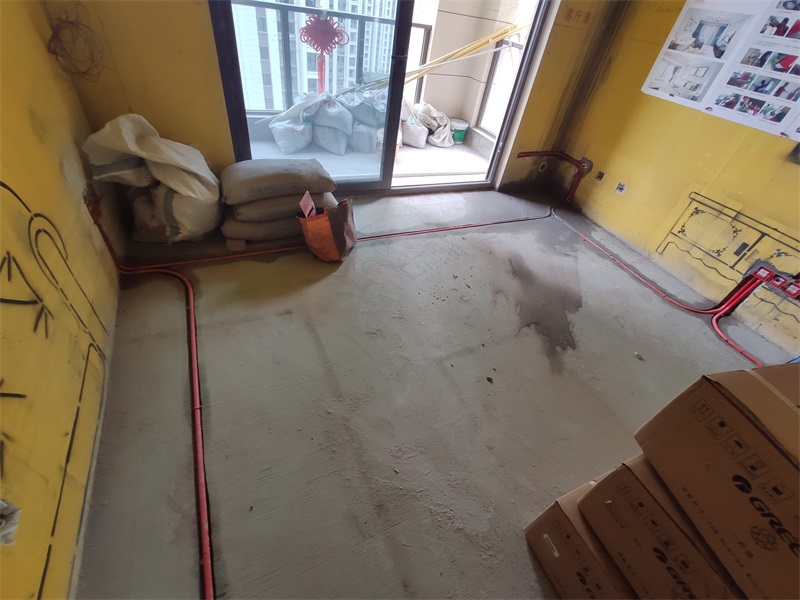

墙角禁止走管，距墙30cm以上

发表于 2019-9-26 16:23:30

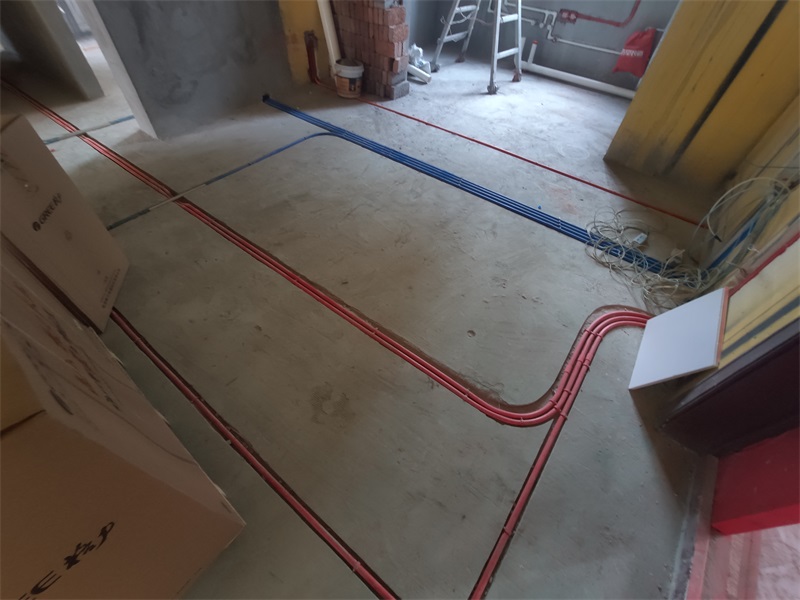

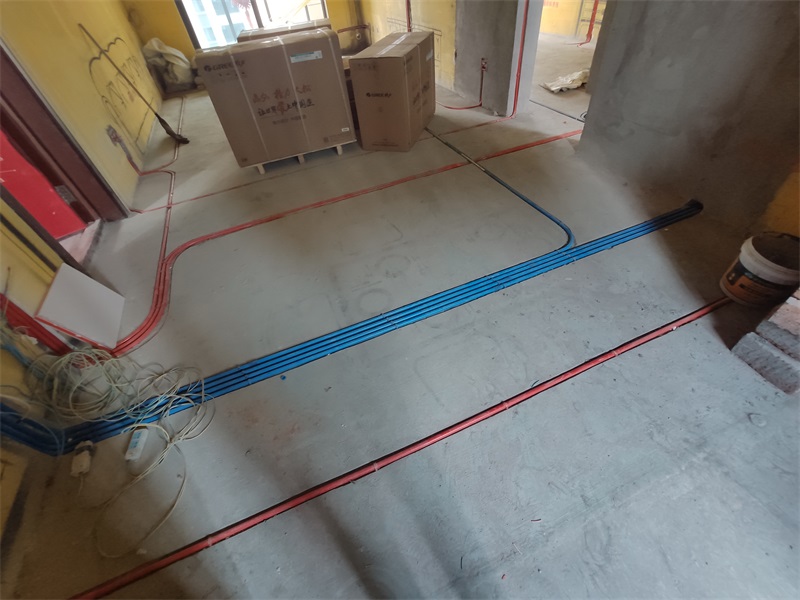

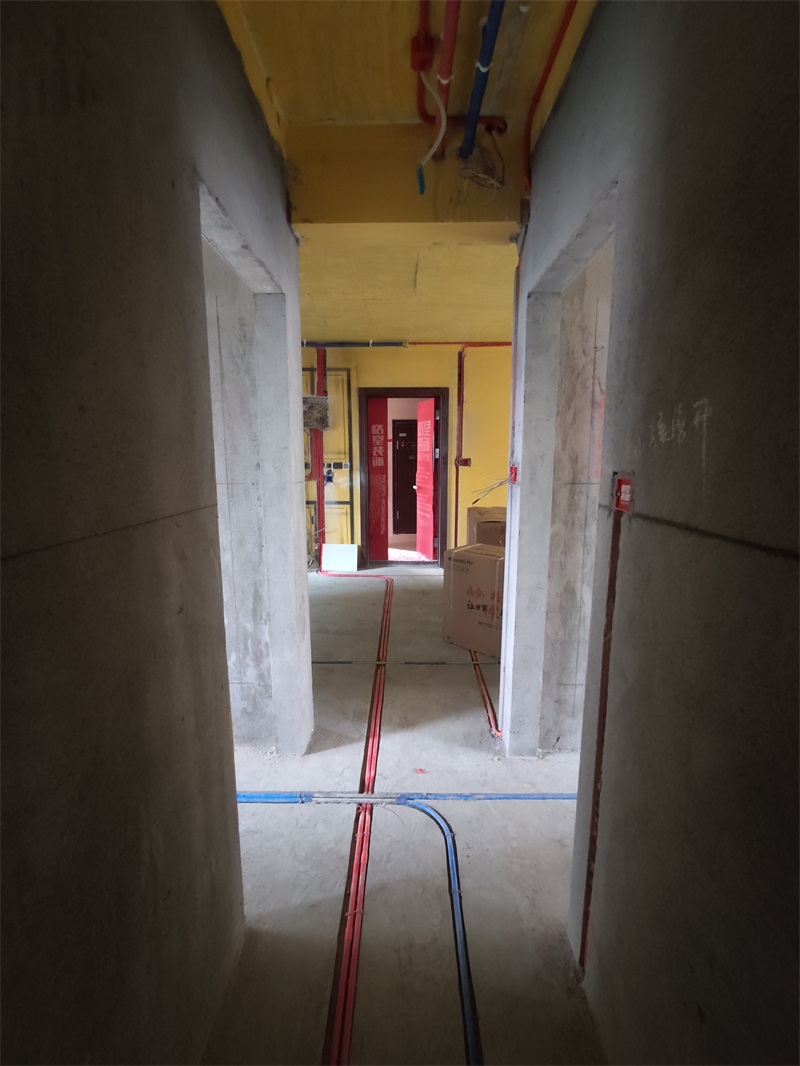

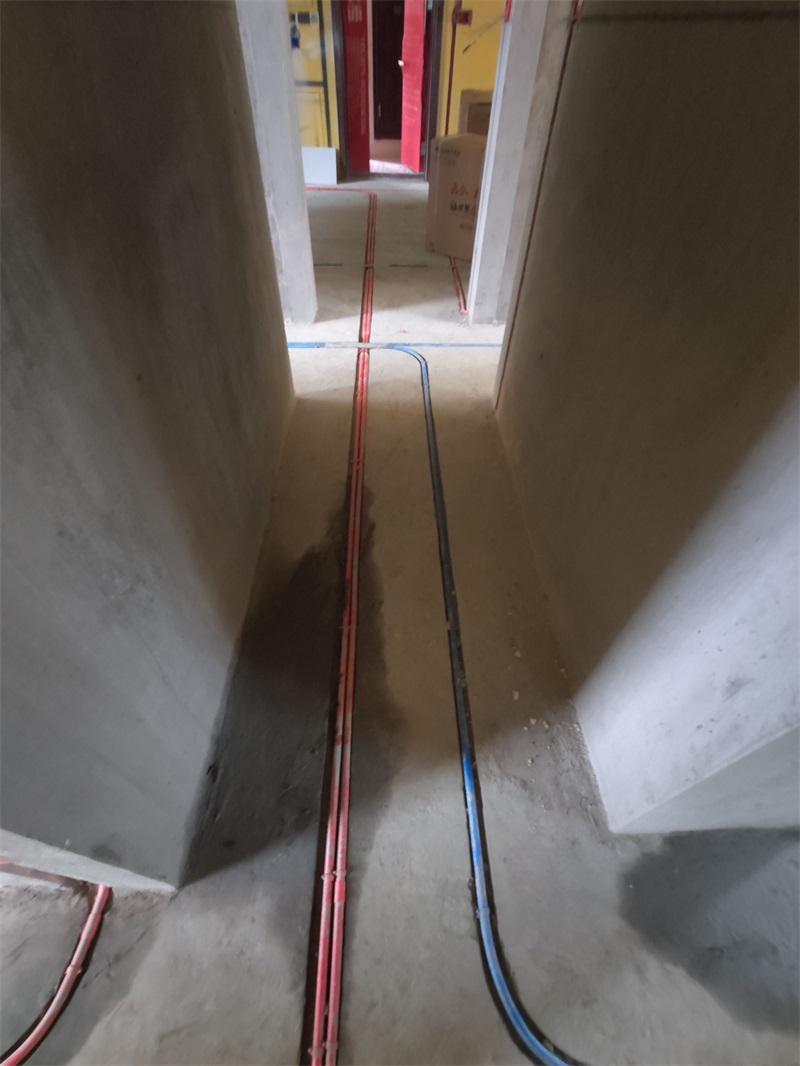

强弱电布管相距30cm以上

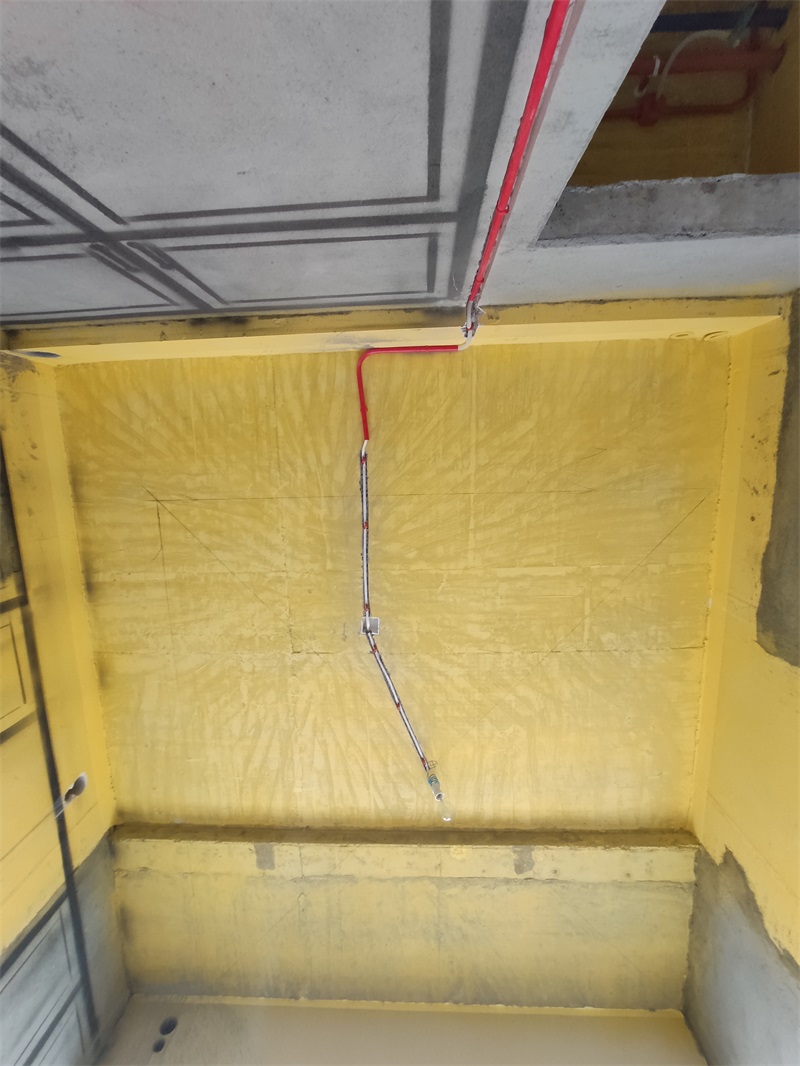

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2019-9-26 16:24:27

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急
