郁金香郡16-1#151㎡新中式——闲适雅居

强电用红线盒.

弱电用蓝线盒、蓝线管。

杯梳安装好了是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管.

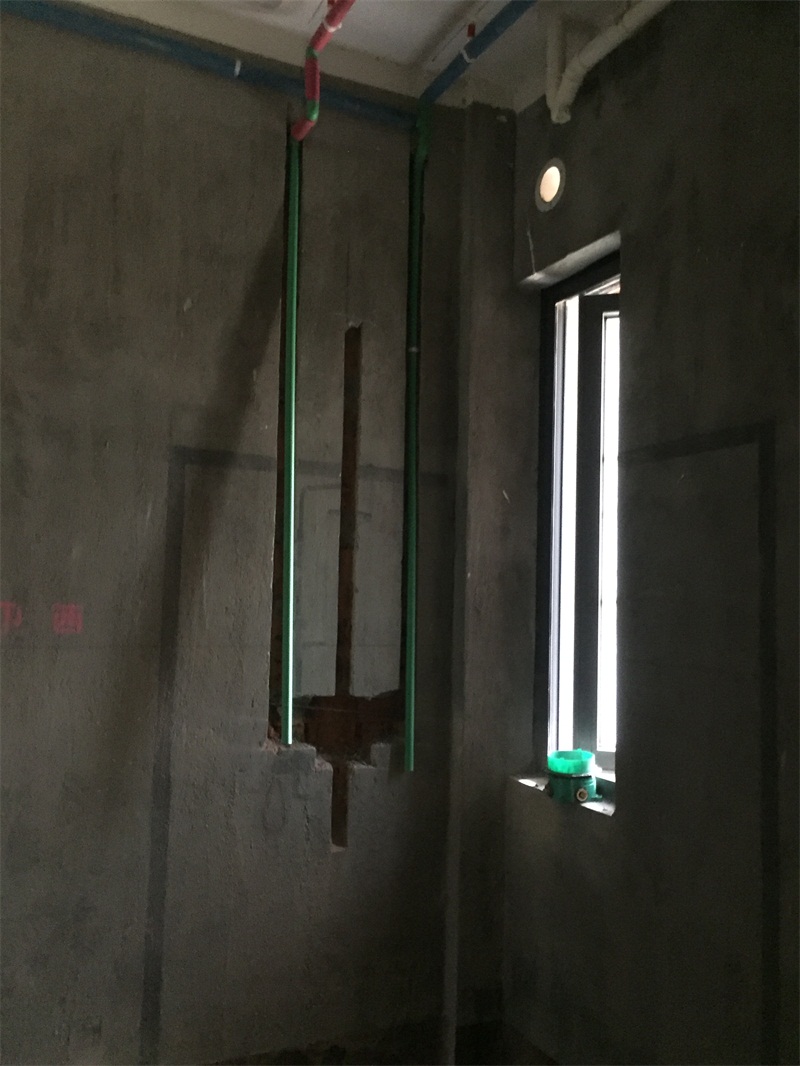

主卫水管正在安装中。

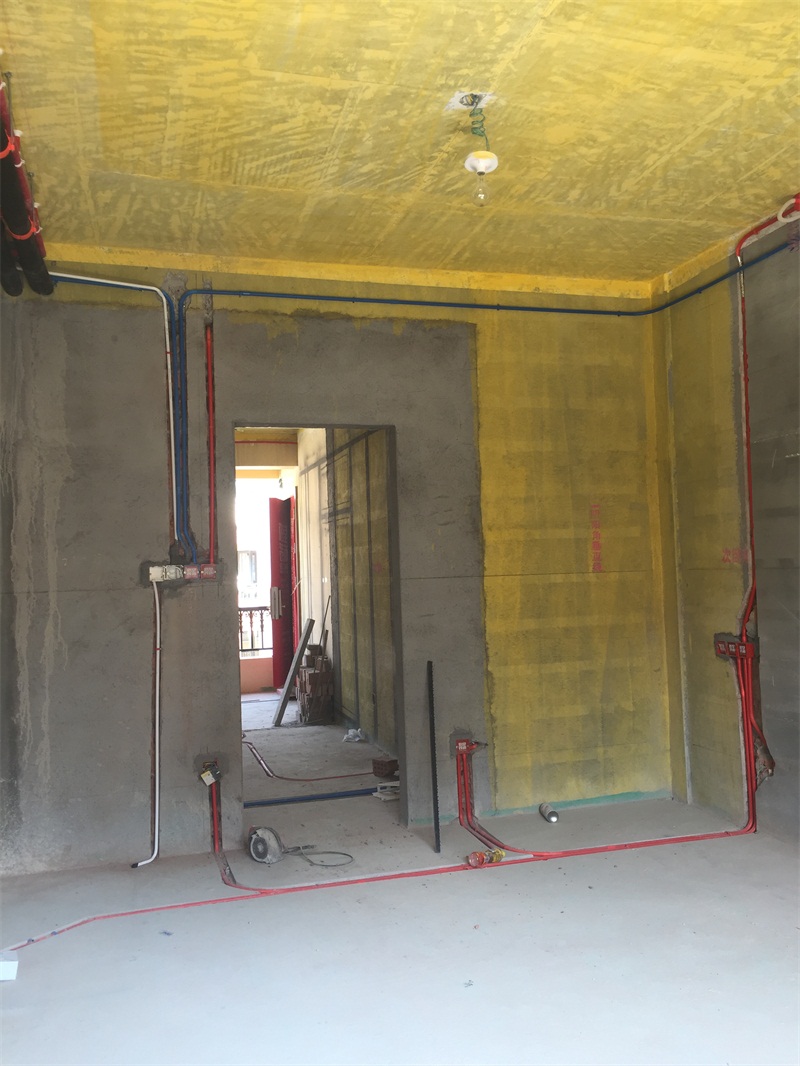

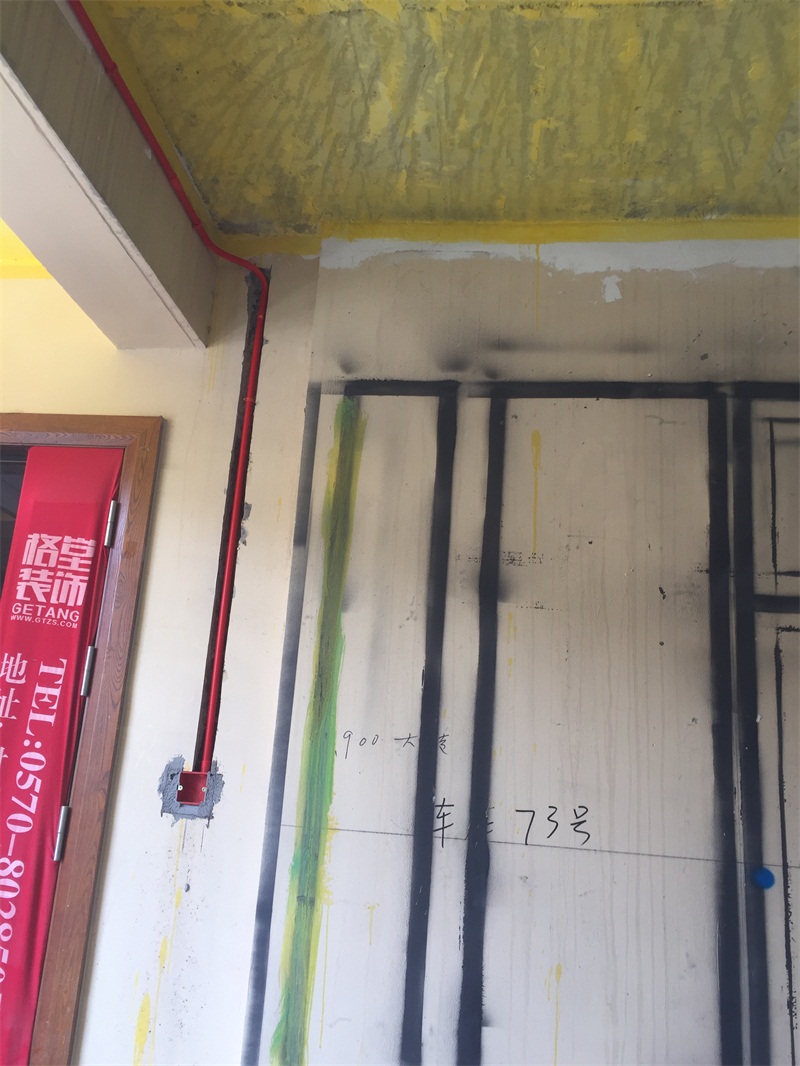

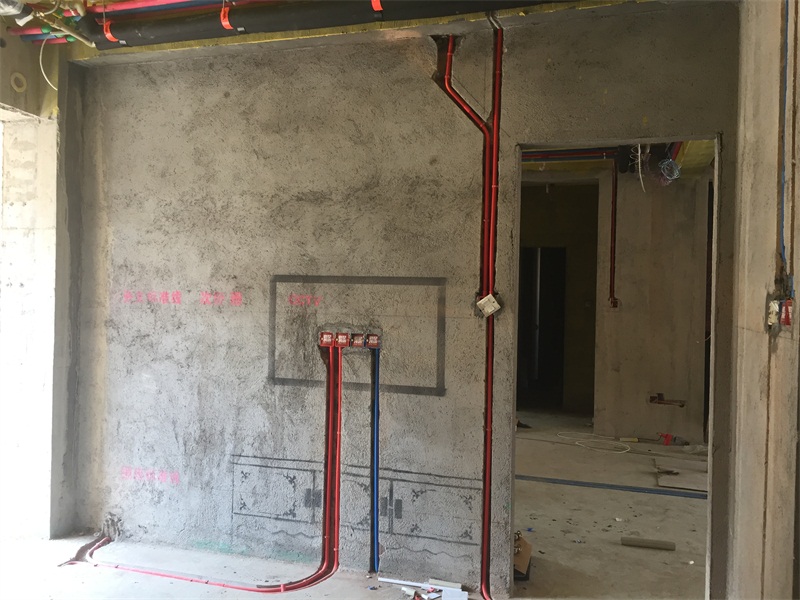

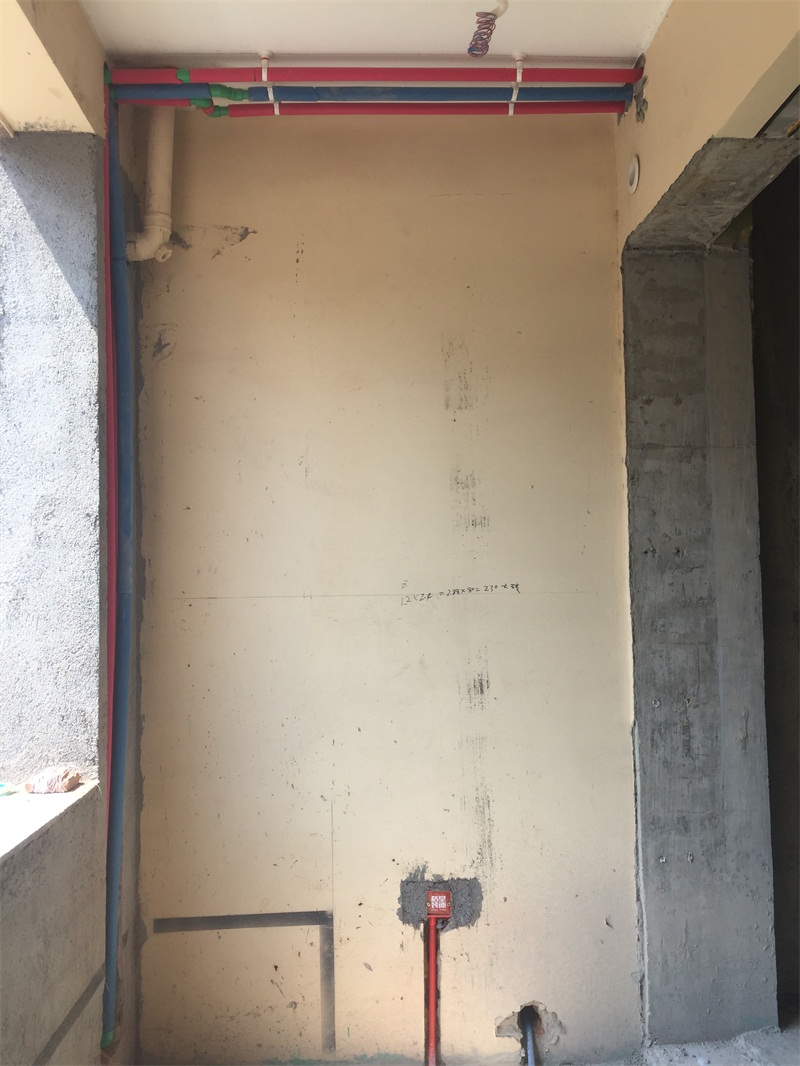

墙面线管布置必须横平竖直。

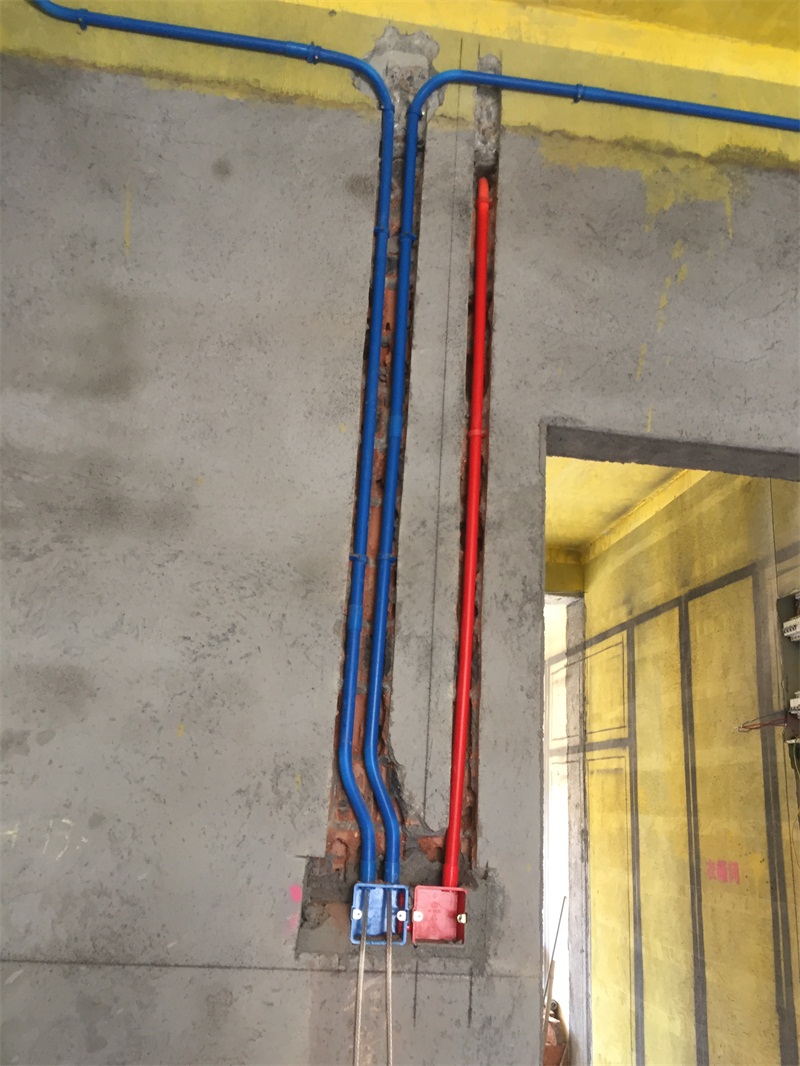

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

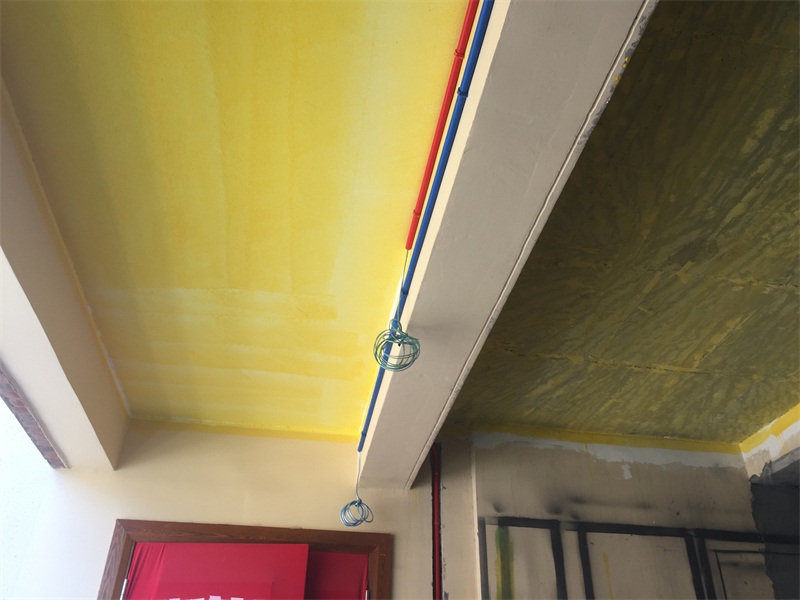

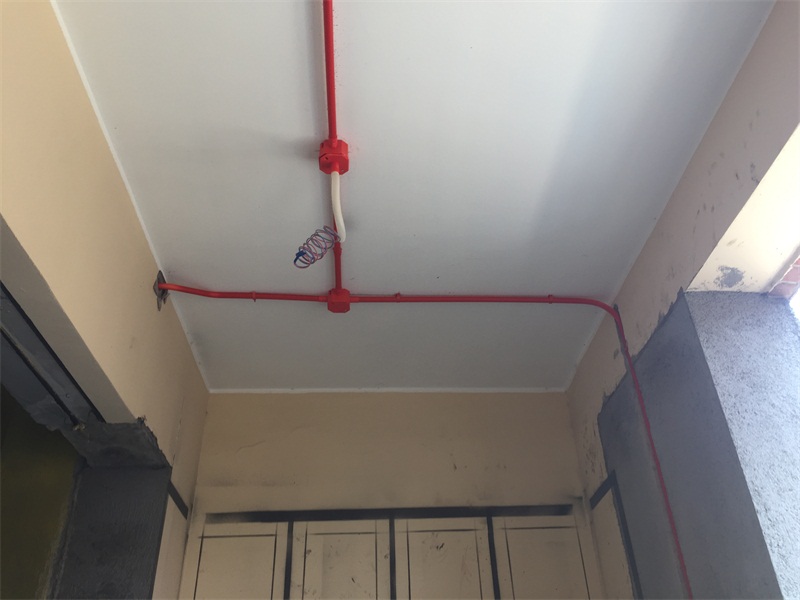

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，并且吊顶筒灯位置布线穿管处应用波纹管.

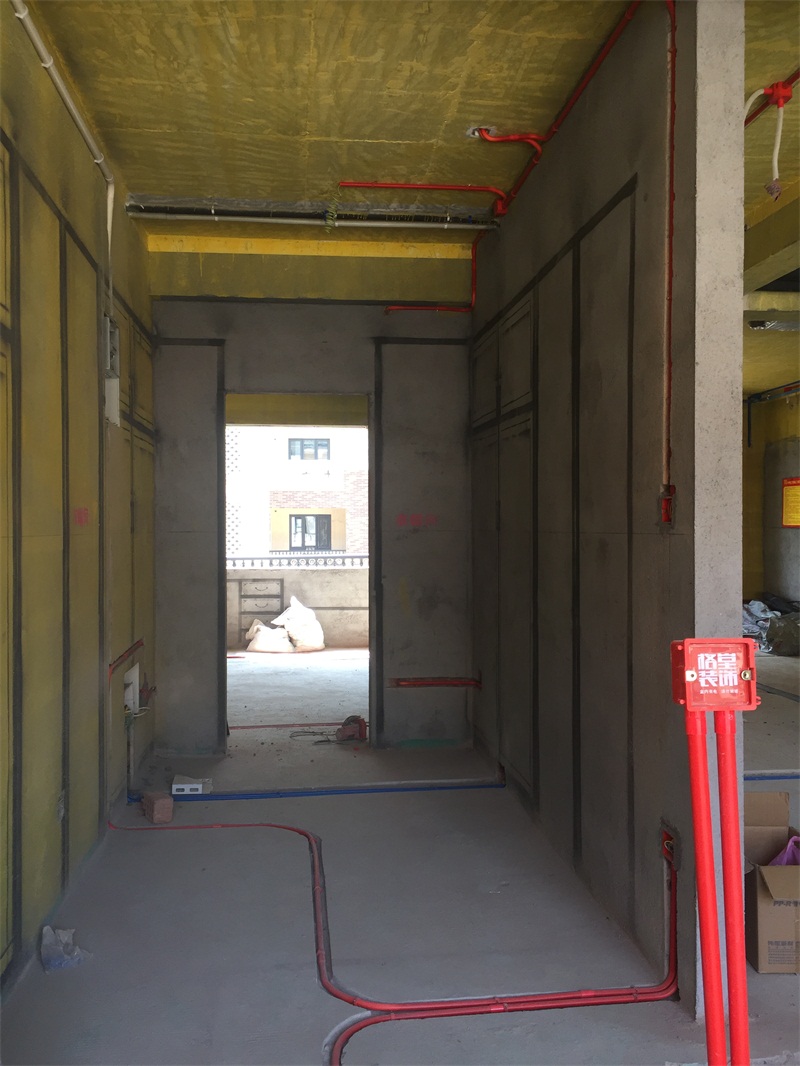

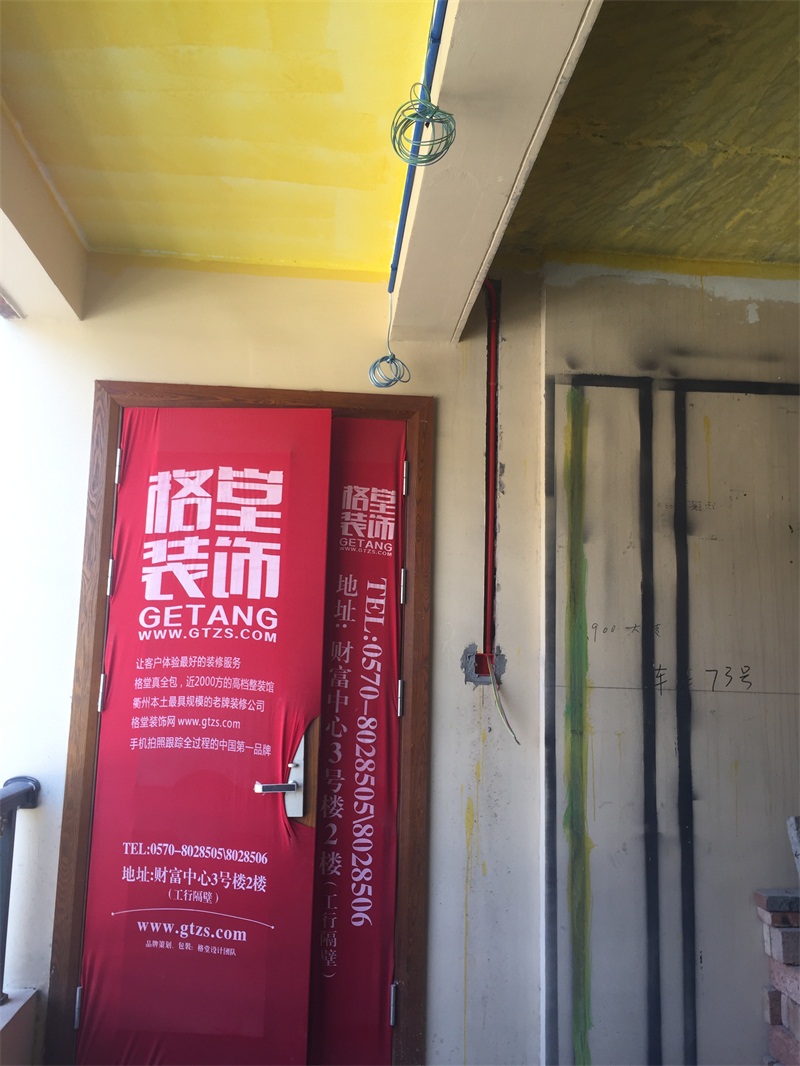

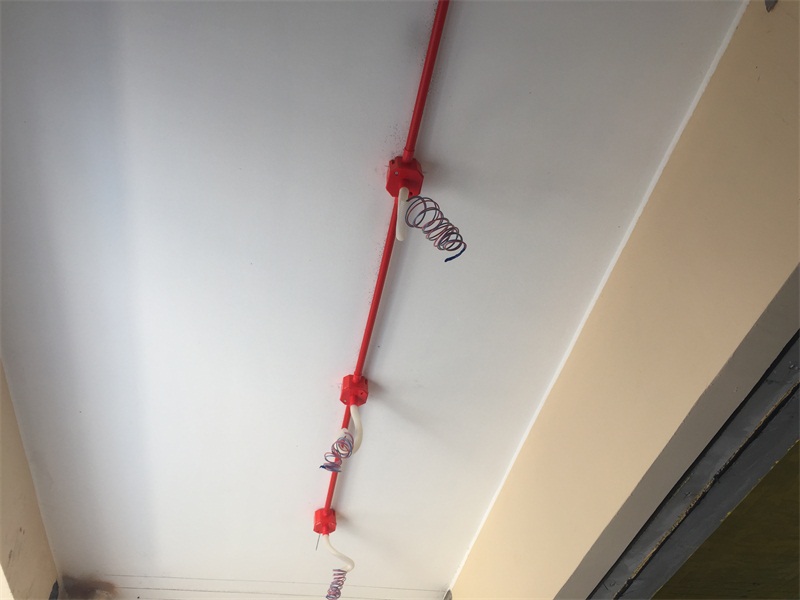

门厅正线管正在穿电线。并且吊顶筒灯位置布线穿管处用波纹管保护到位。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

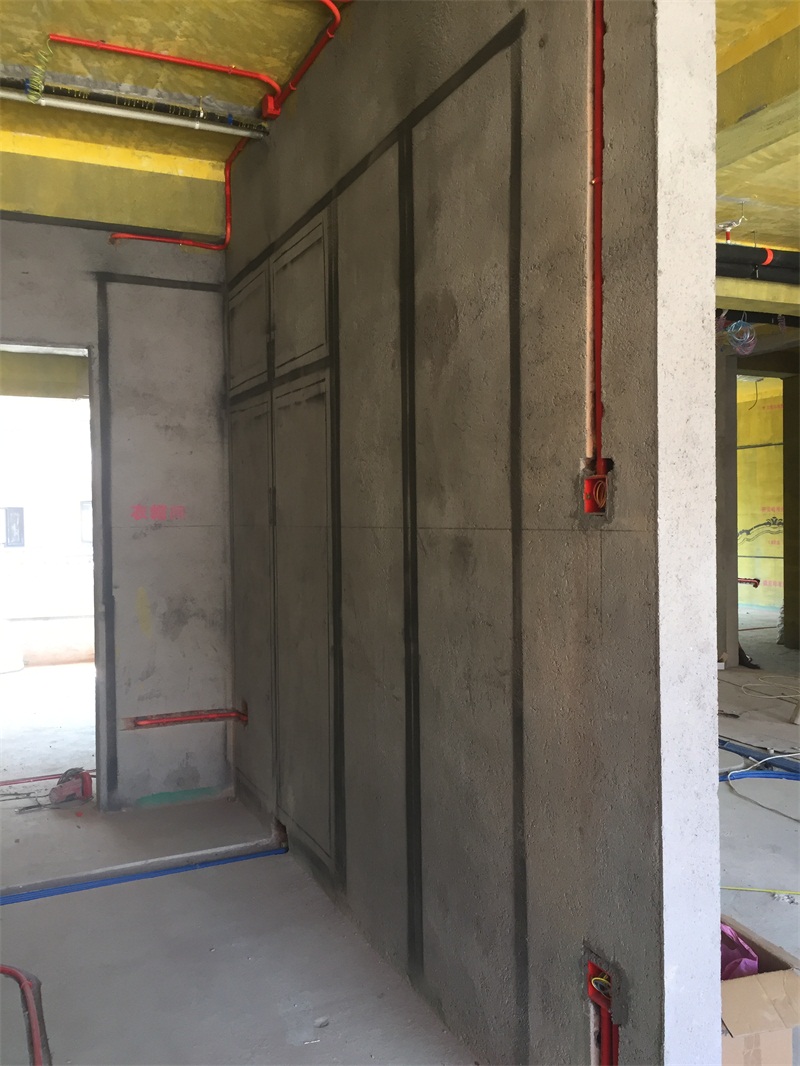

墙面线管布置横平竖直非常规范哦！

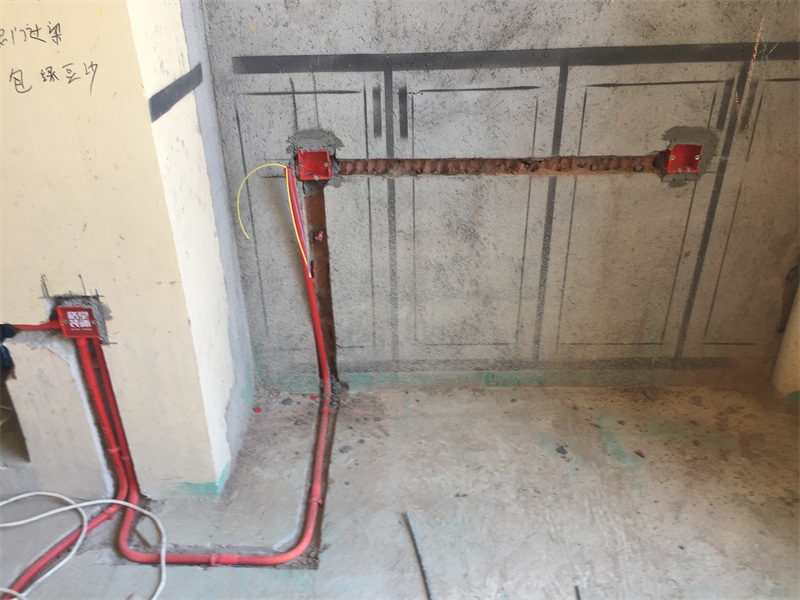

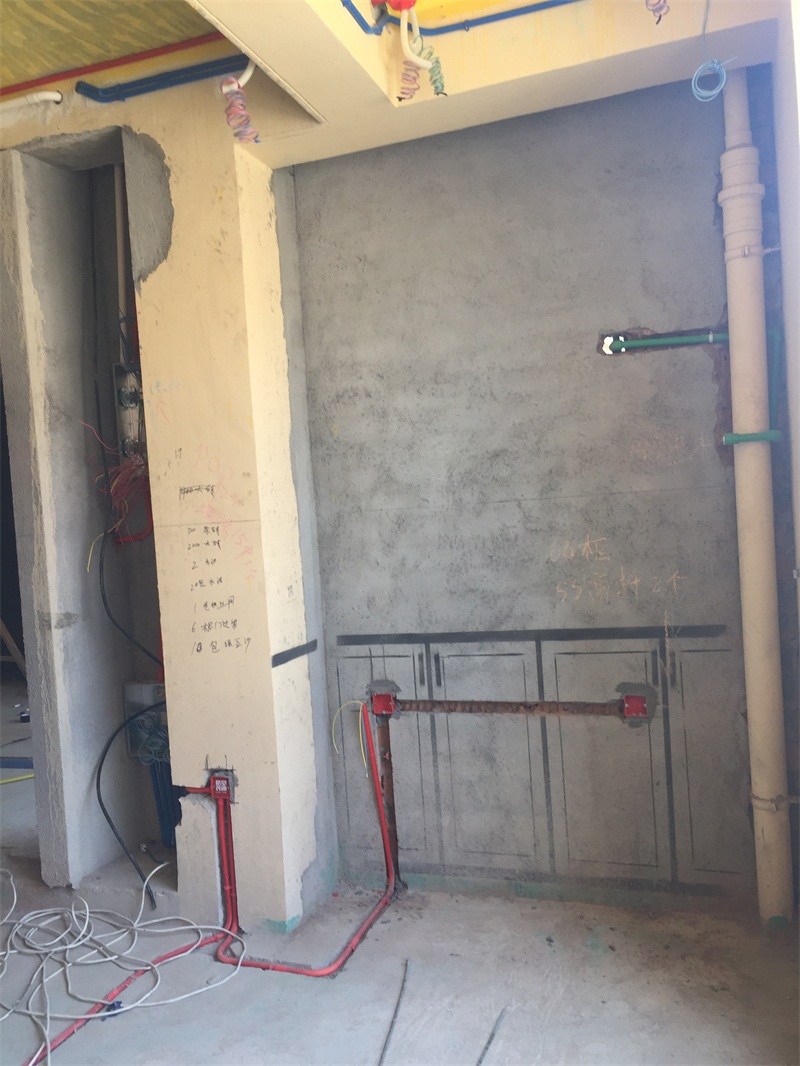

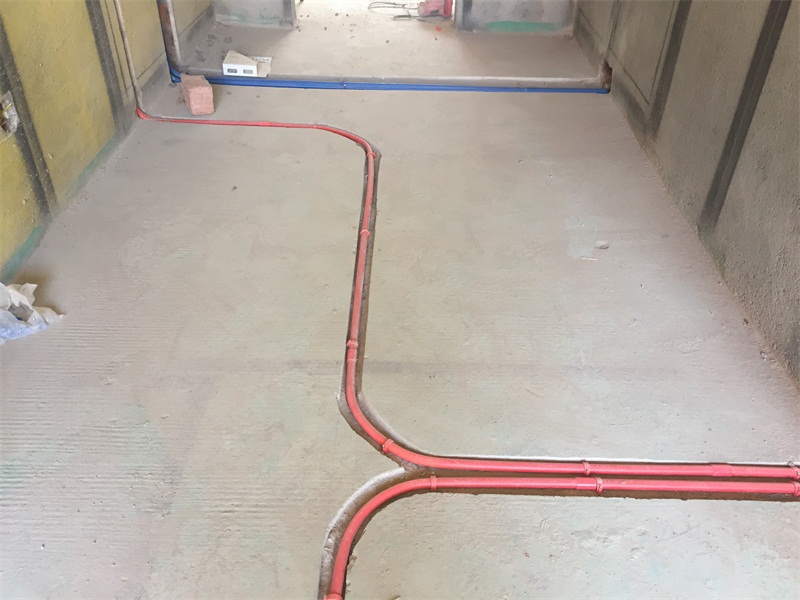

地面线管布置也横平竖直，地面线管布置，不得高于地面。

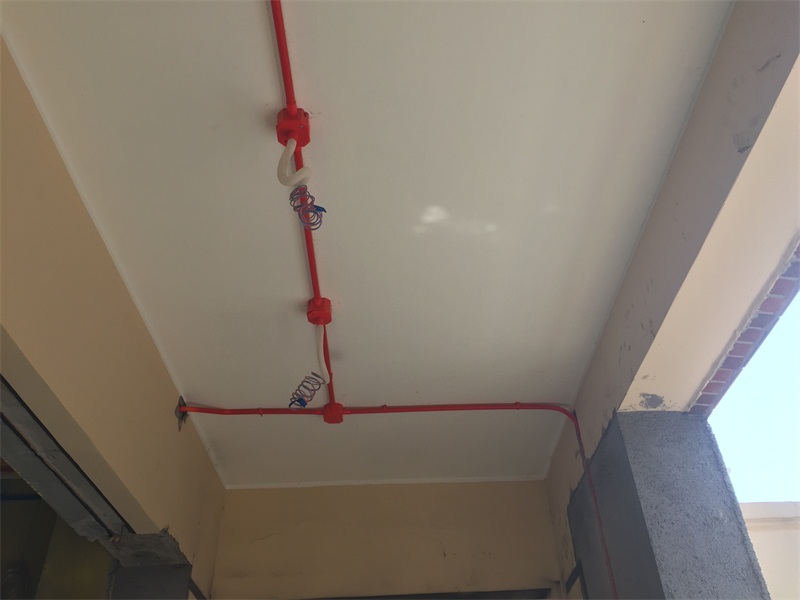

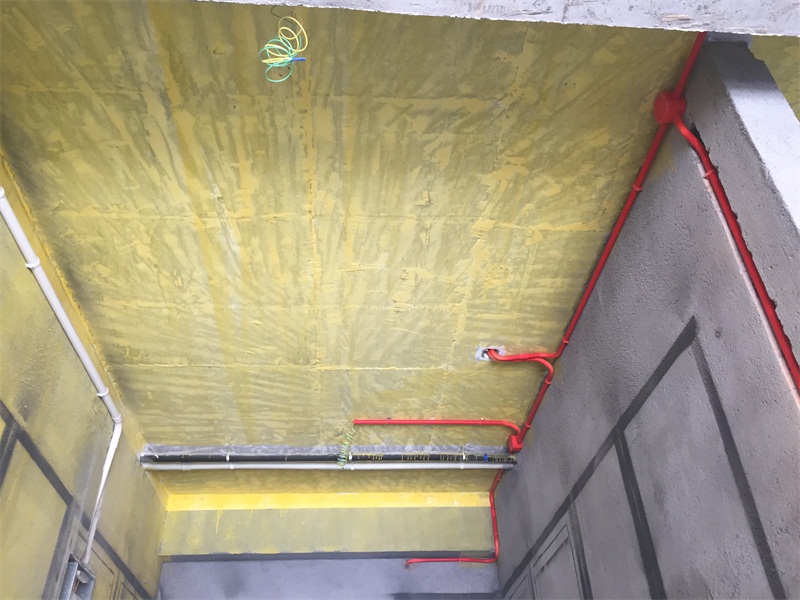

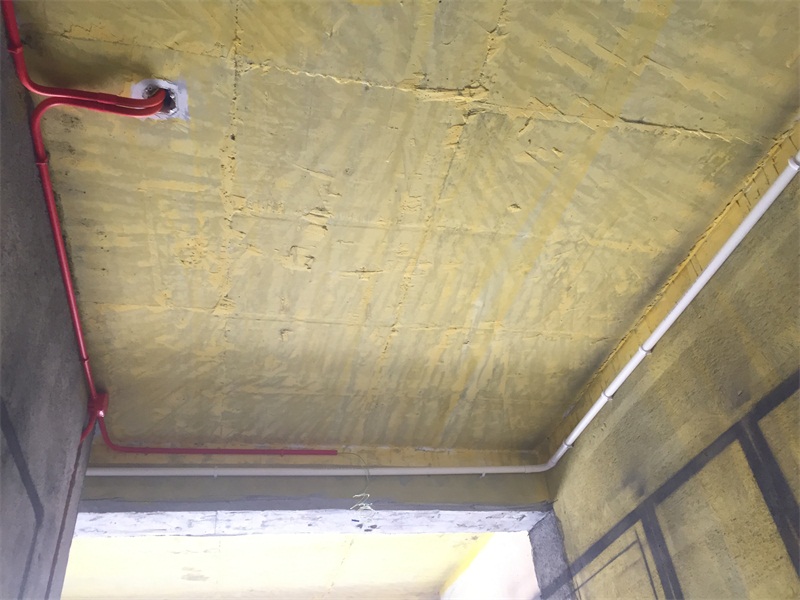

顶部线管用线卡固定，距离不能太远防止以后线管脱落掉下来。

衣帽间墙面线管布置必须横平竖直。

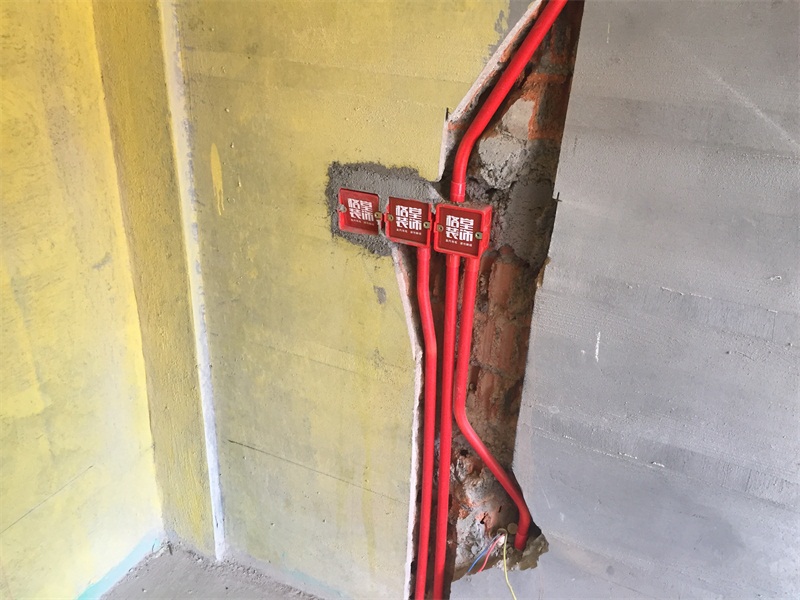

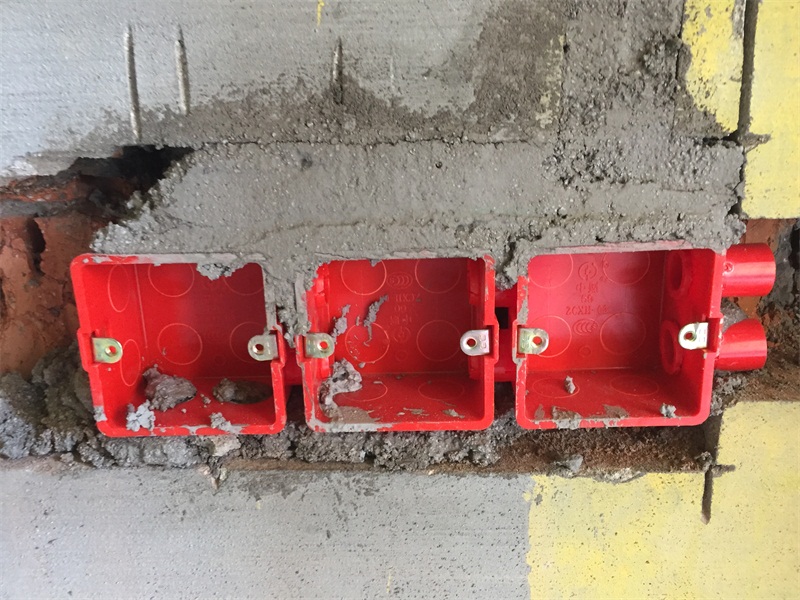

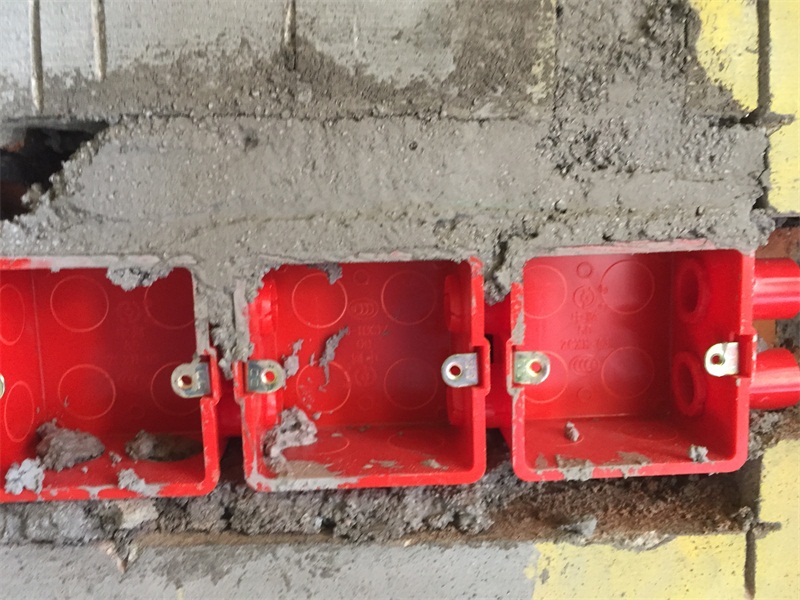

墙面暗盒安装好了，线管要加杯梳，方便抽拉电线和后期维护。

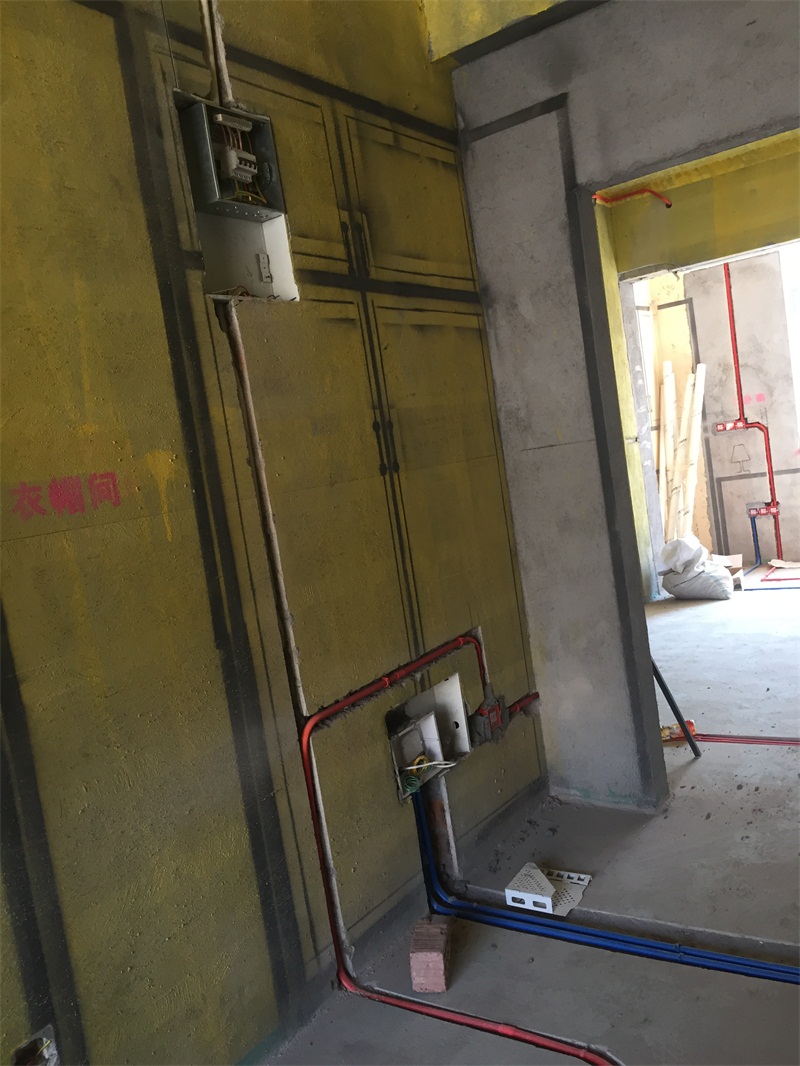

配电箱也安装到位。

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

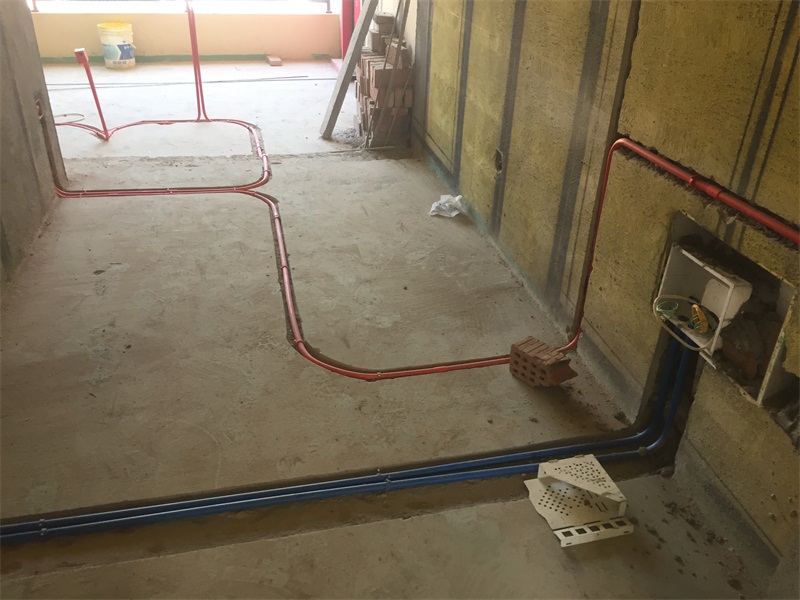

地面线管强弱电距离30公分以上，并且地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

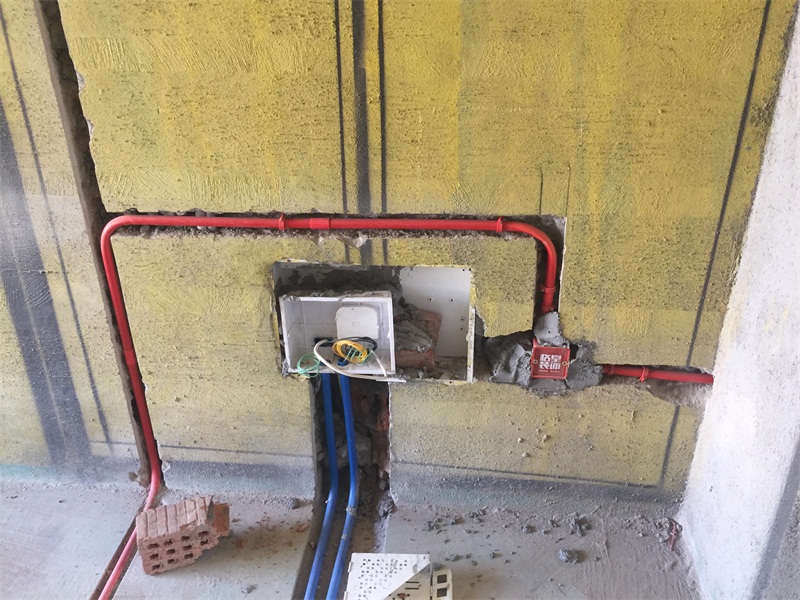

弱电箱安装好了，正在安装线管。

2根线以上管间距1公分，用于水泥浆粉刷。并且用线卡固定牢。

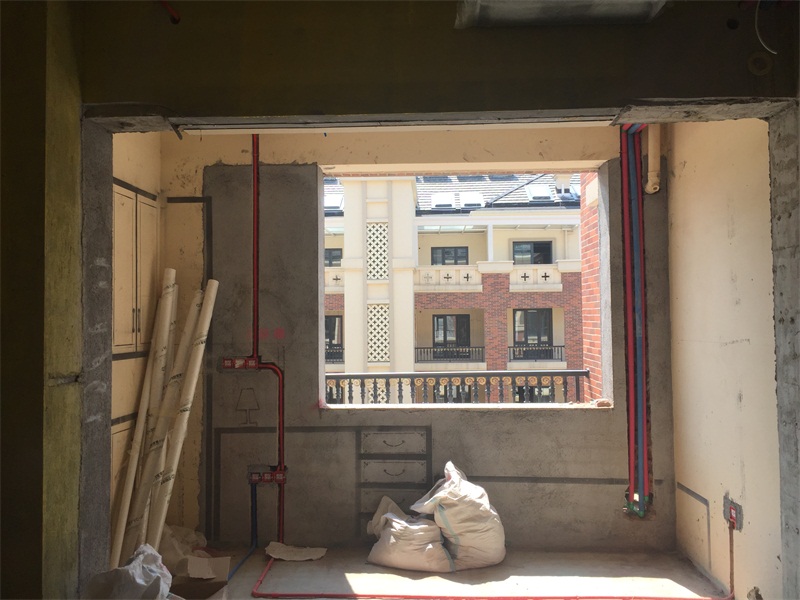

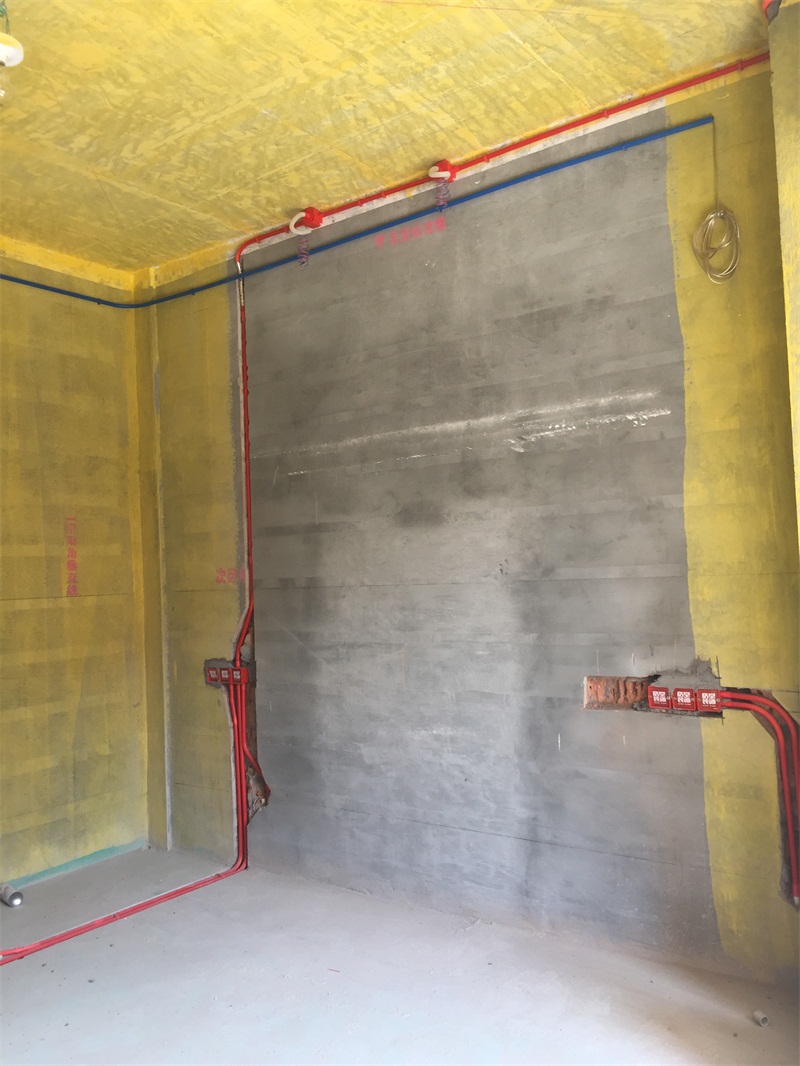

次卧阳台墙面线管布置横平竖直，强弱电线距离30厘米以上。

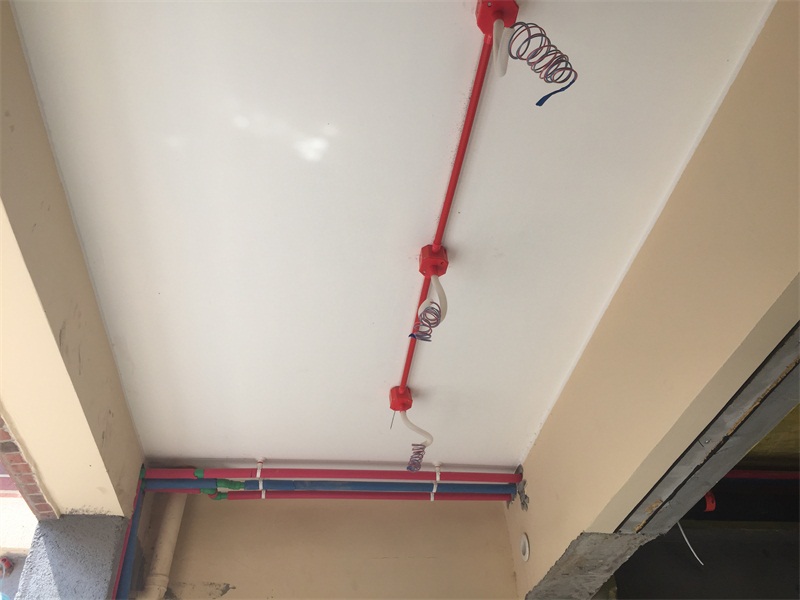

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分不能过大，防止水管脱落。

筒灯电线用波纹管保护到位，

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

次卧墙面线管布置横平竖直。顶部线管强弱电交接处用金属屏蔽管，防止干扰。

强弱电线距离30厘米以上，同一线盒不得有强弱电。

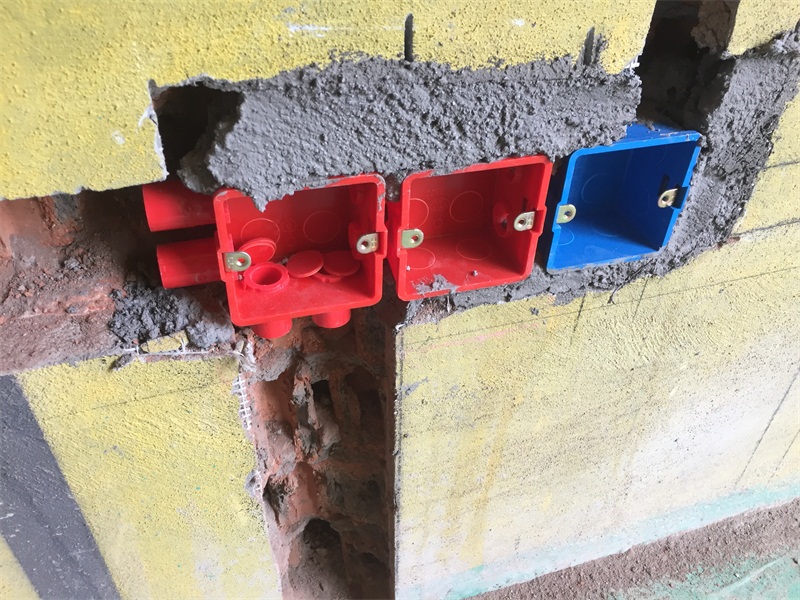

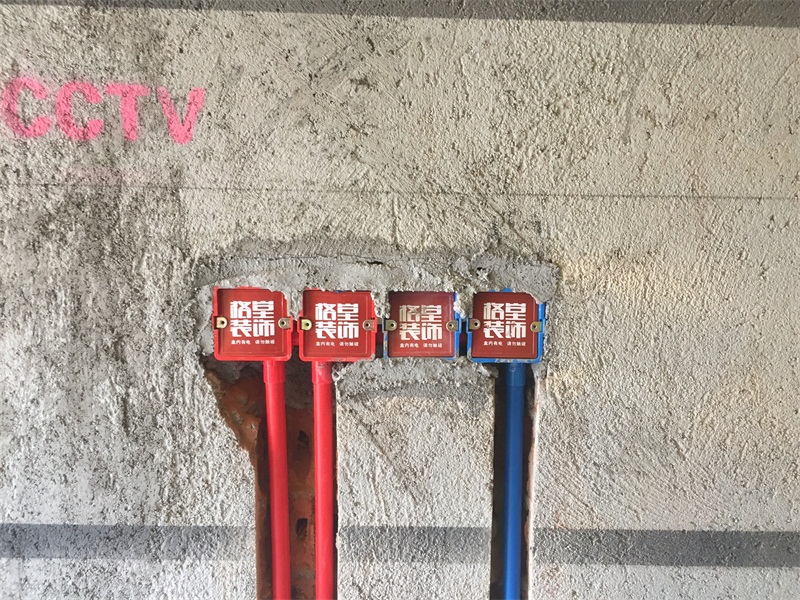

暗盒连接器安装到位，防止暗盒松动，并且强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

筒灯电线用波纹管保护到位。

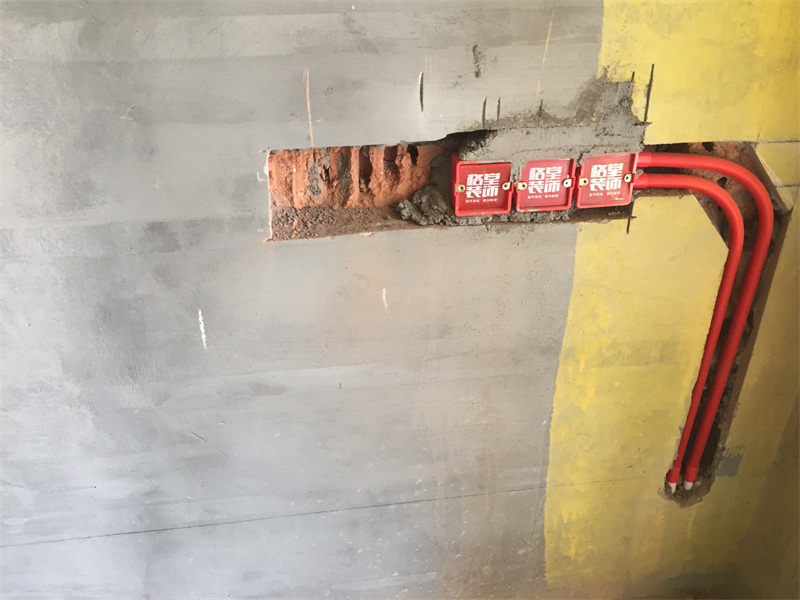

暗盒安装到位，线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

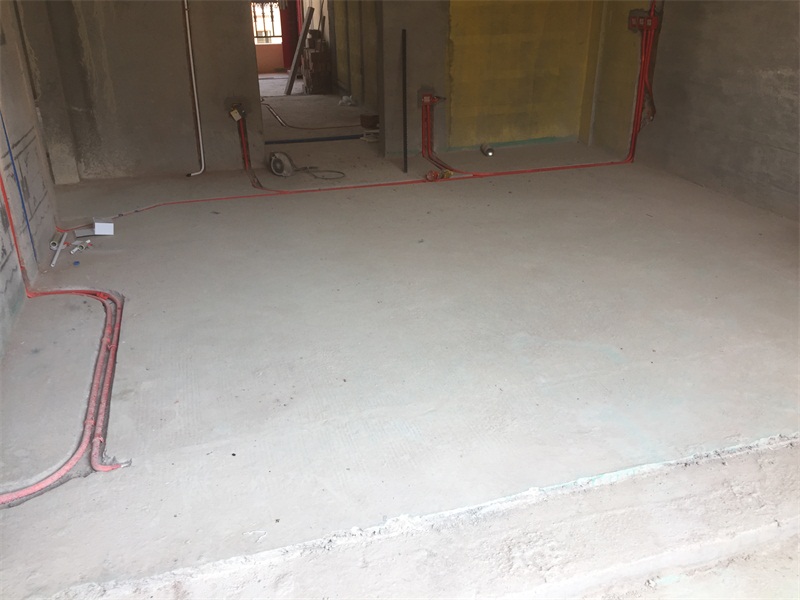

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

16. 水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！并且水管吊卡也安装到位，防止水管脱落。
