郁金香郡15#323㎡美式——有温度的画

发表于 2018-5-27 16:14:25

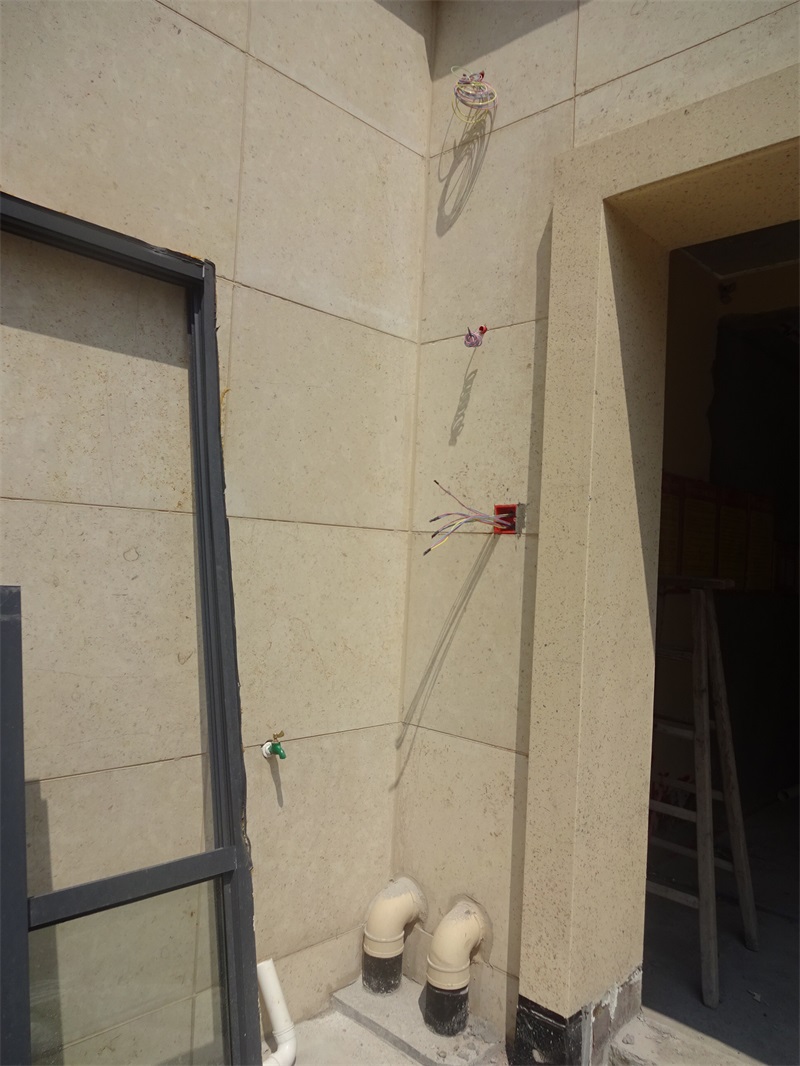

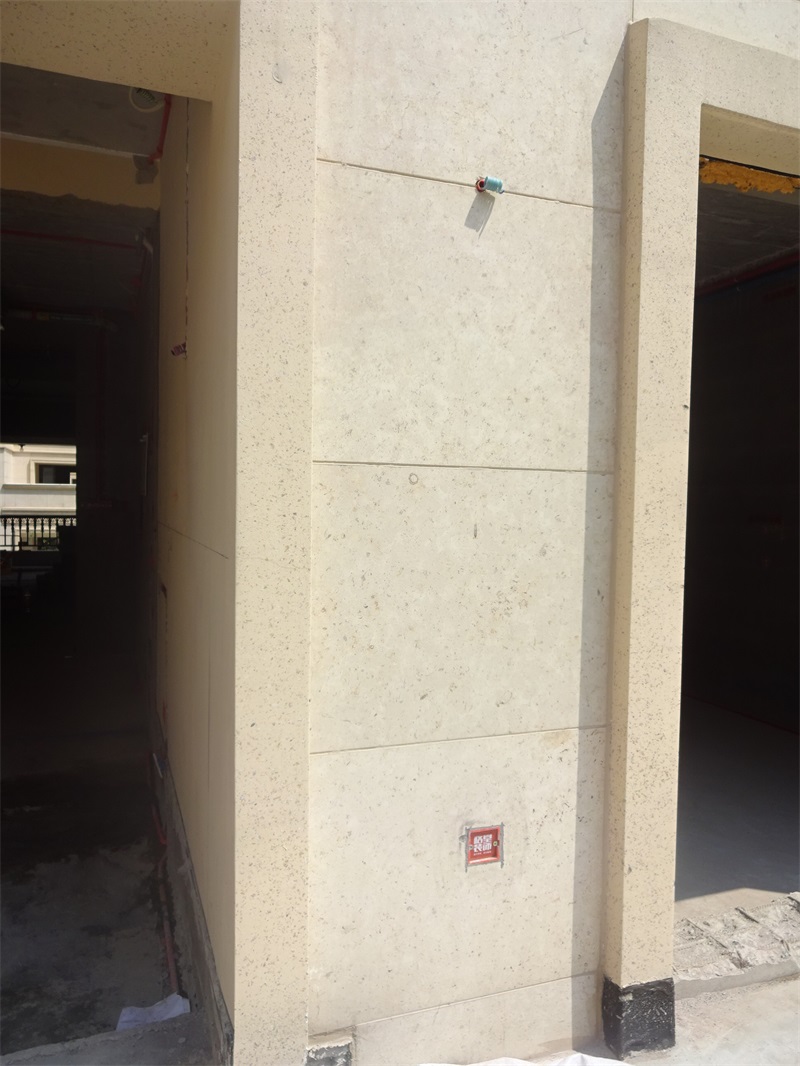

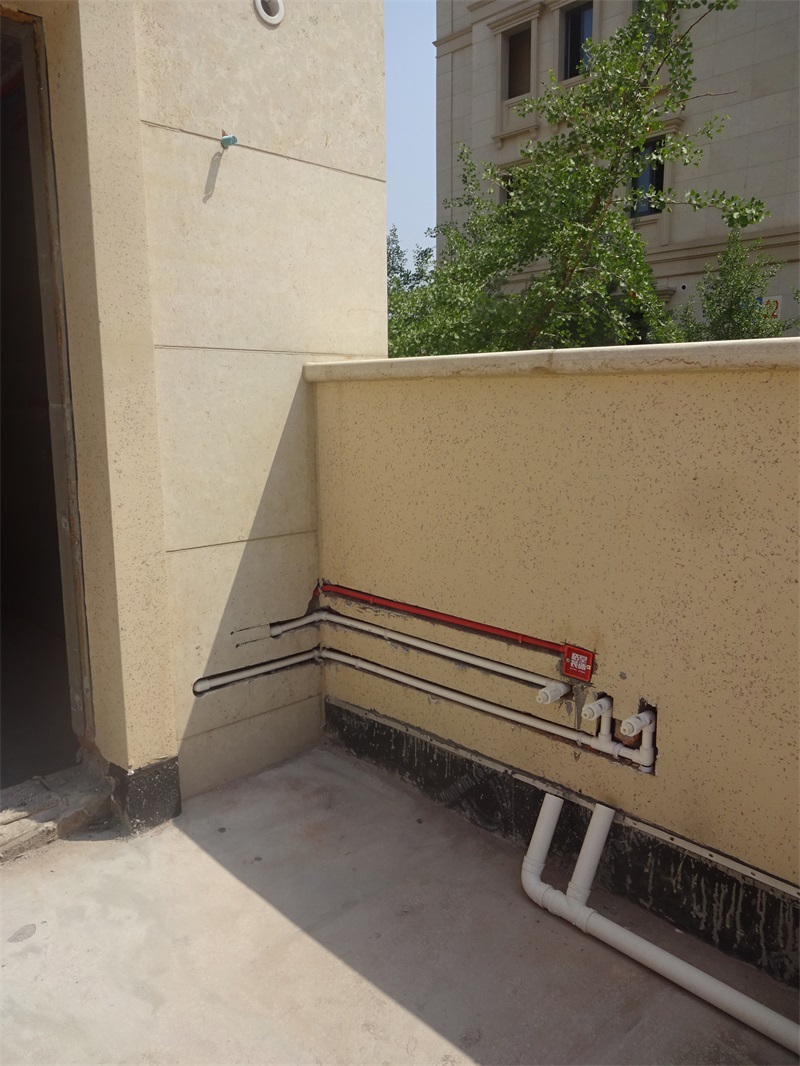

休闲阳台线路分布

发表于 2018-5-27 16:21:23

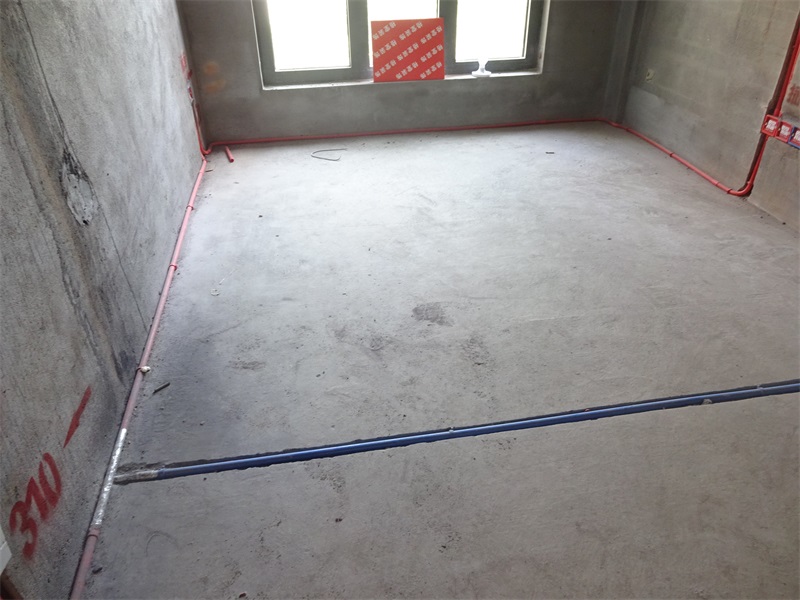

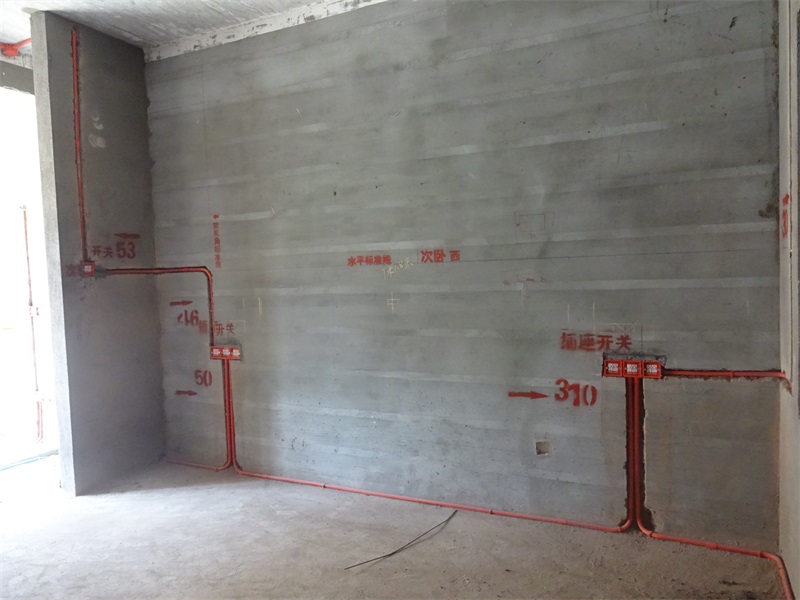

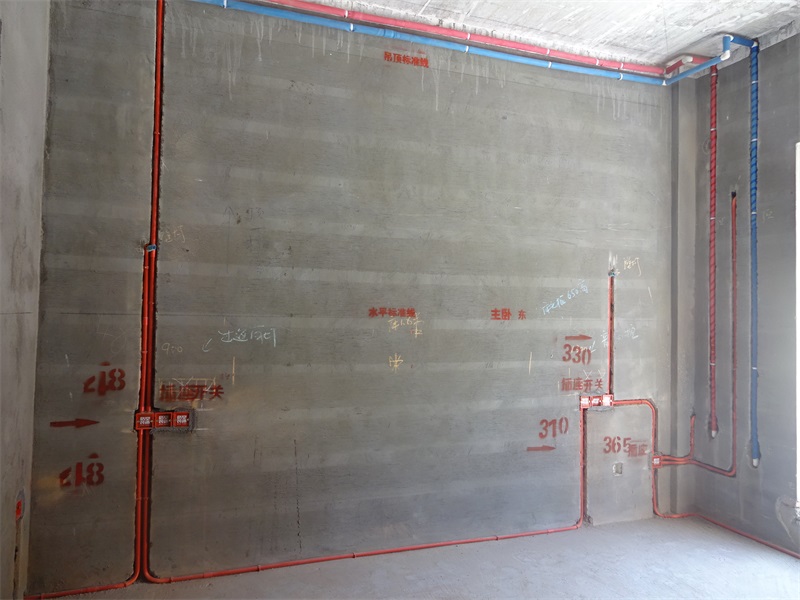

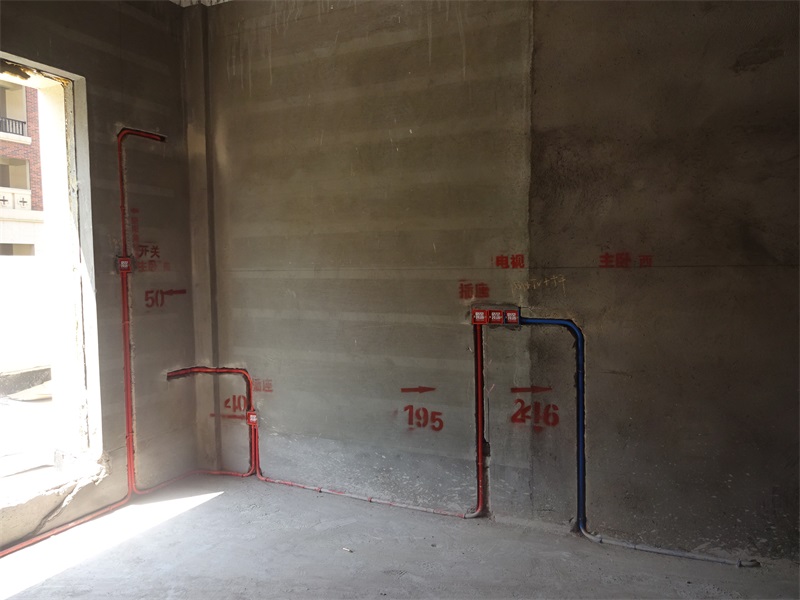

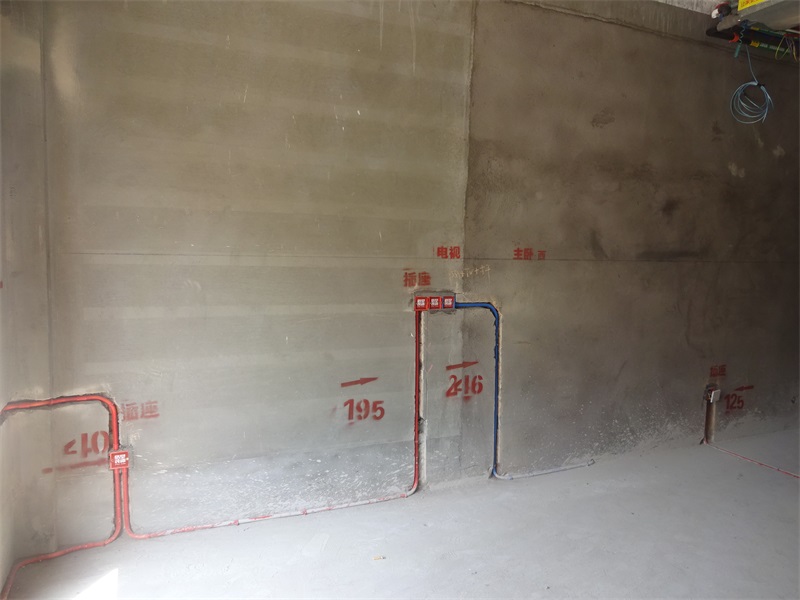

主卧线路分布

标注间距，方便后期定位维修

发表于 2018-5-27 16:27:22

本帖最后由格堂彩霞于 2018-5-27 16:30 编辑

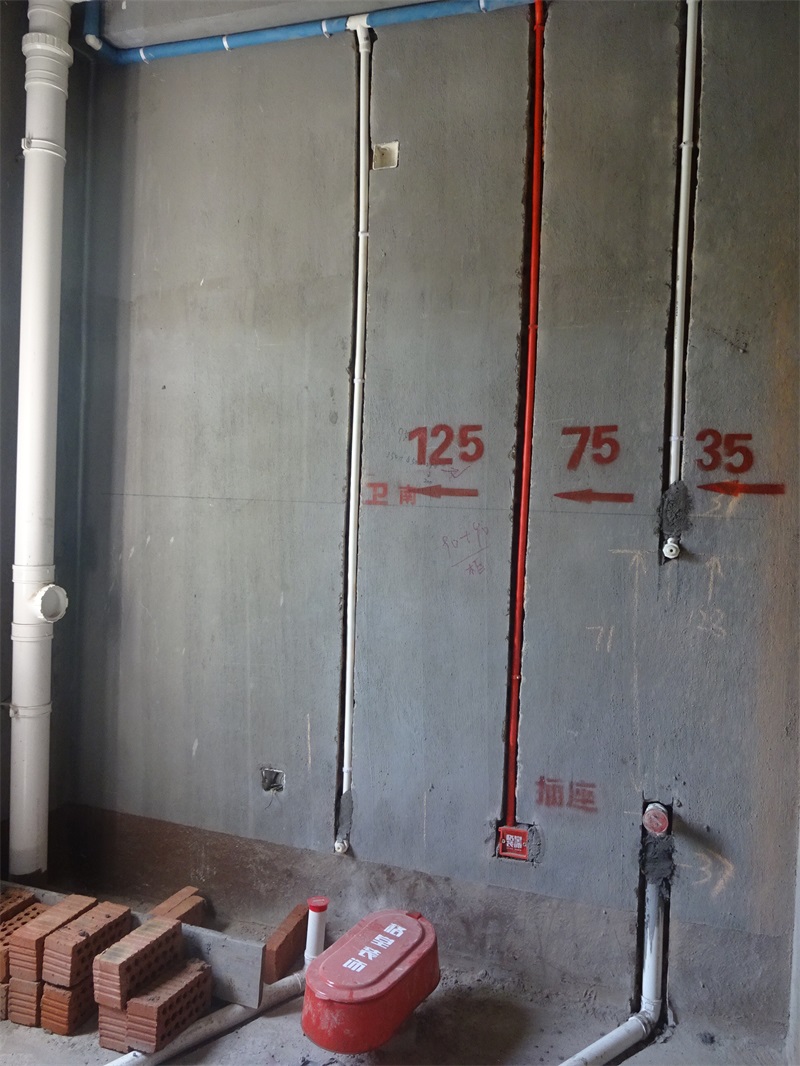

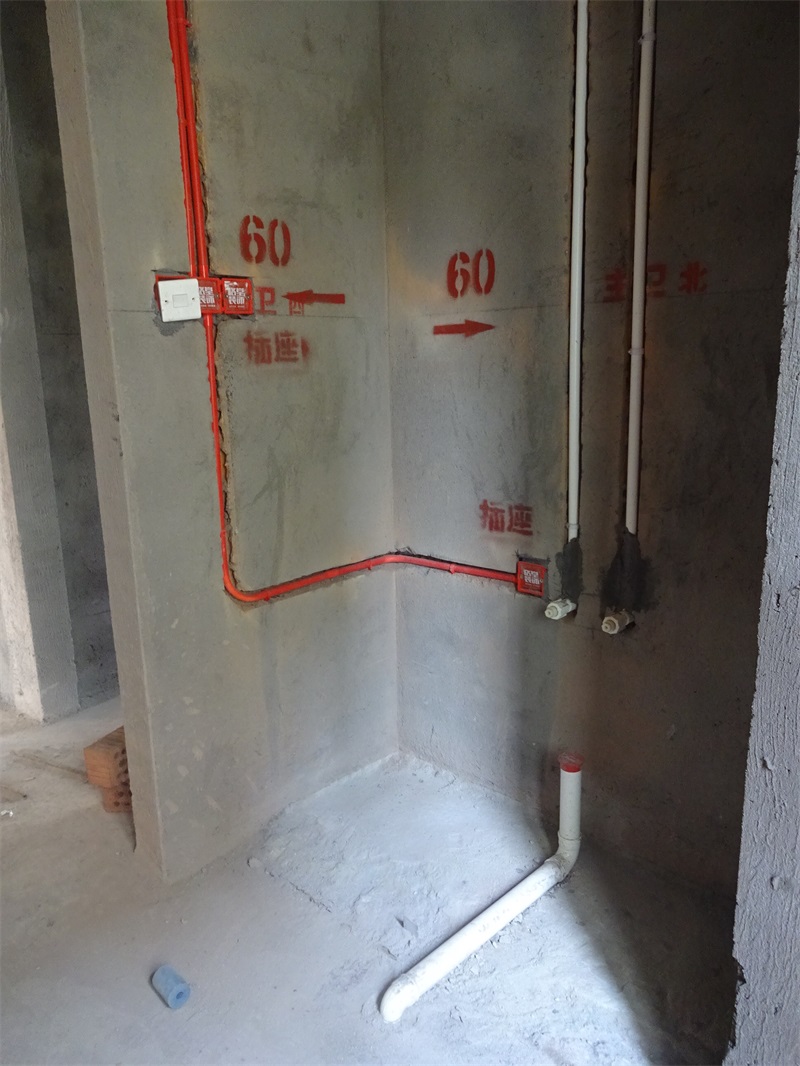

主卫水电分布

水电走地的话，在后期装修过程中，万一破坏了水管会影响安全，所以卫生间水管全部走墙

发表于 2018-5-27 16:29:08

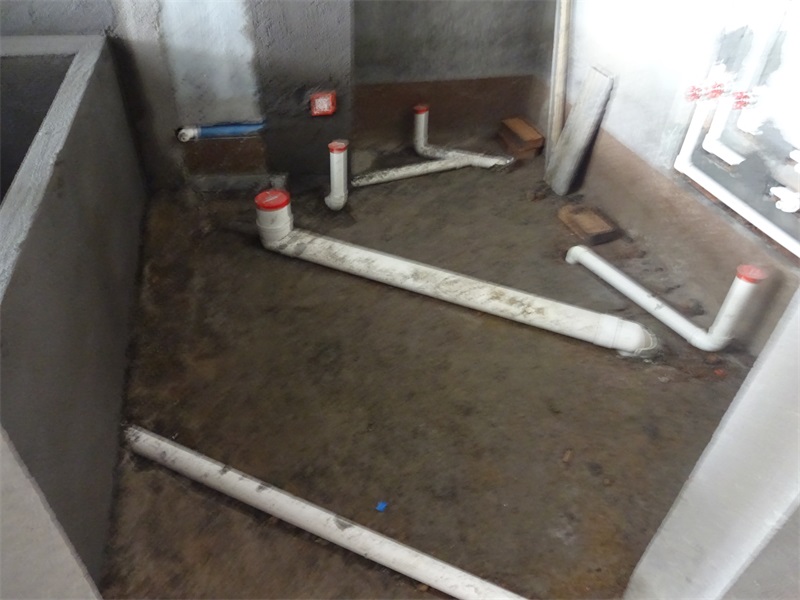

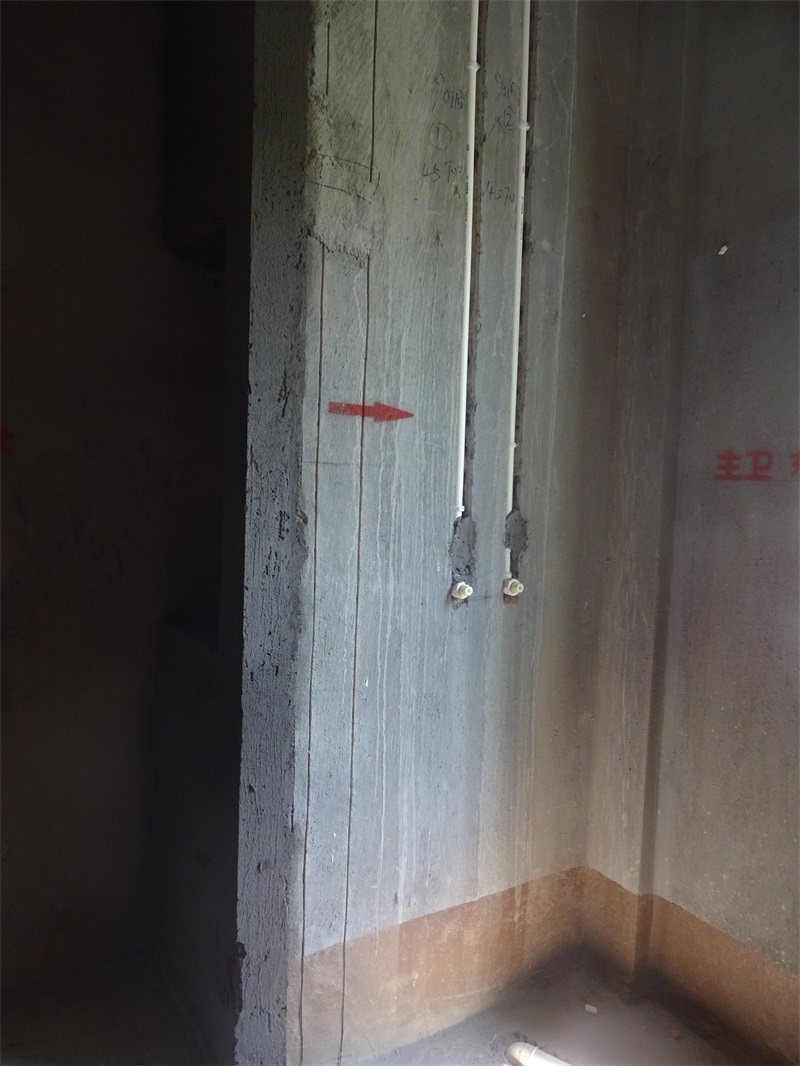

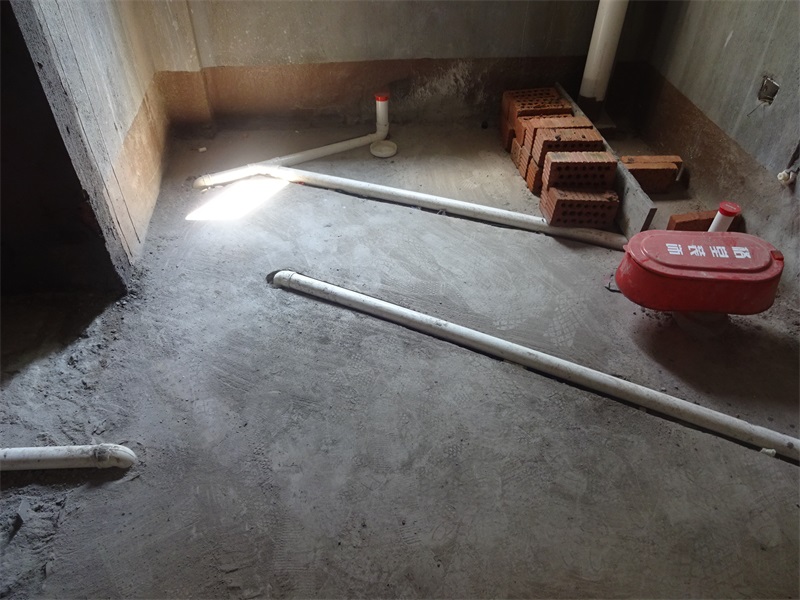

主卫水电分布

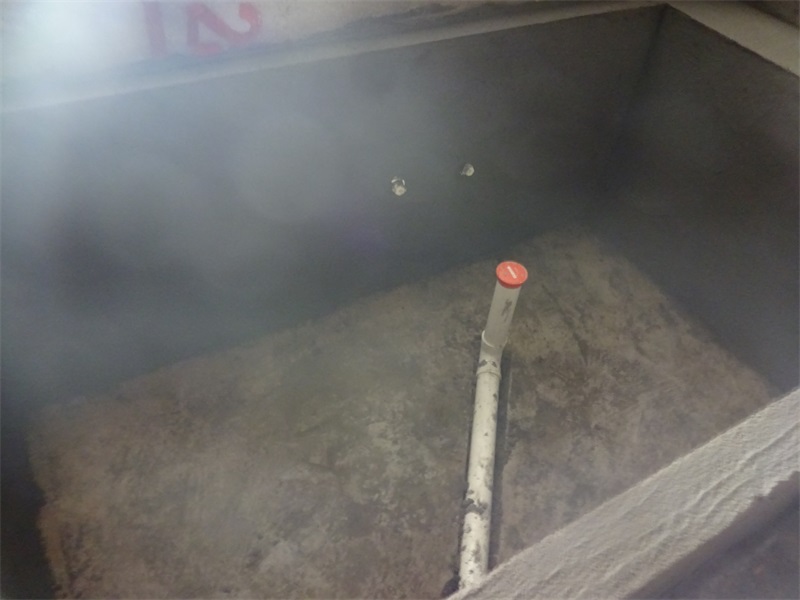

下水管用格堂专用保护盖保护，防止砂石堵塞管道

发表于 2018-5-27 16:37:23

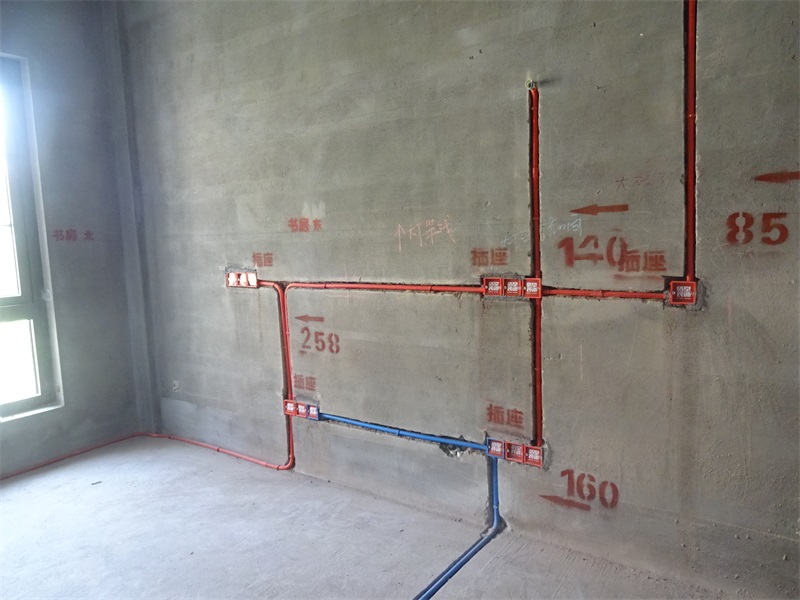

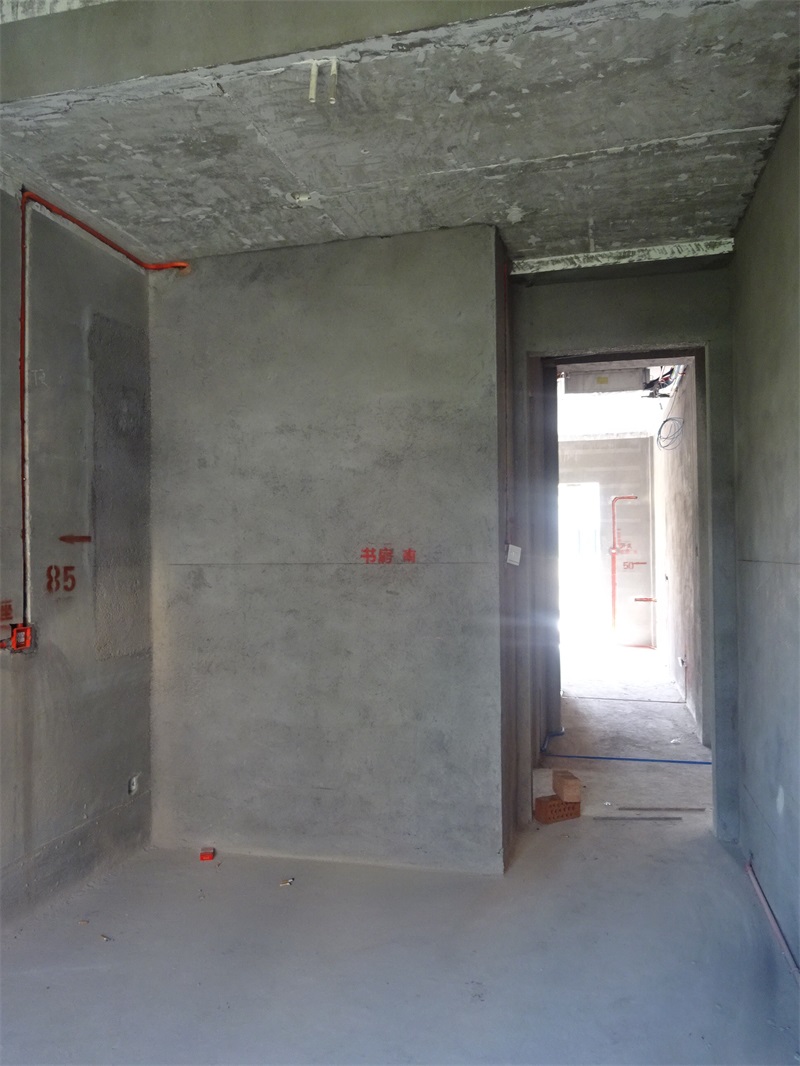

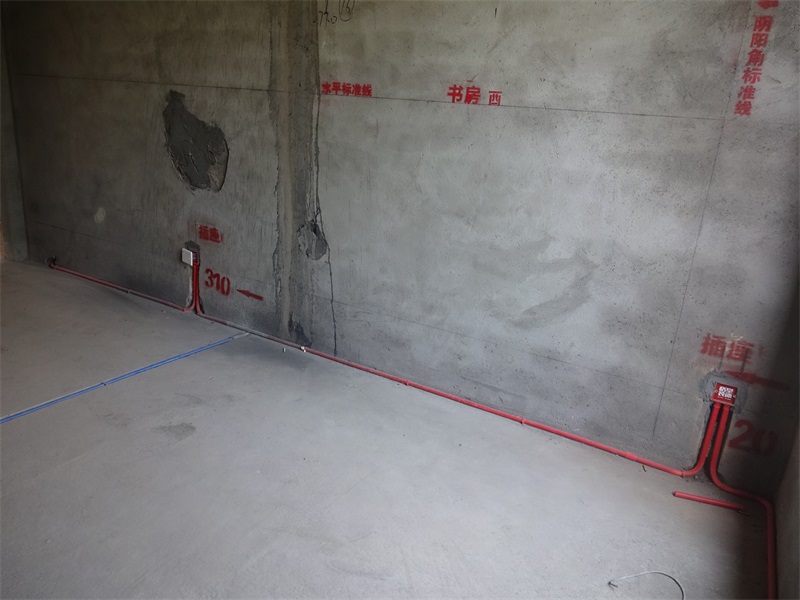

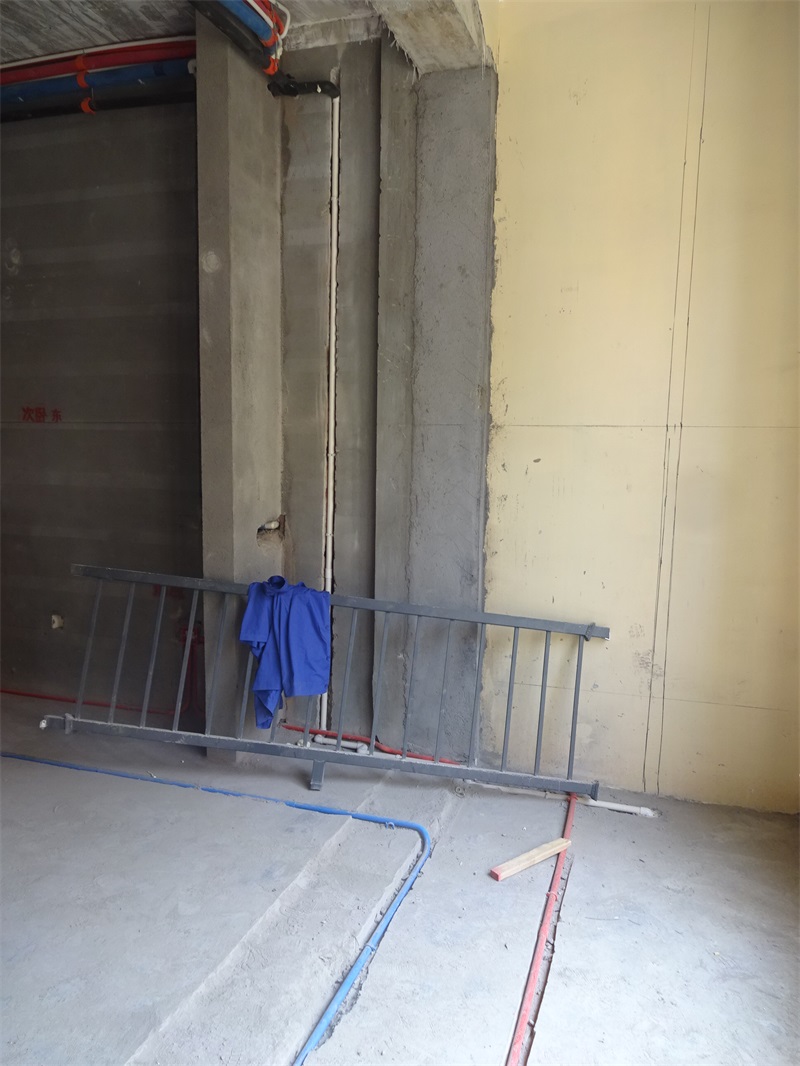

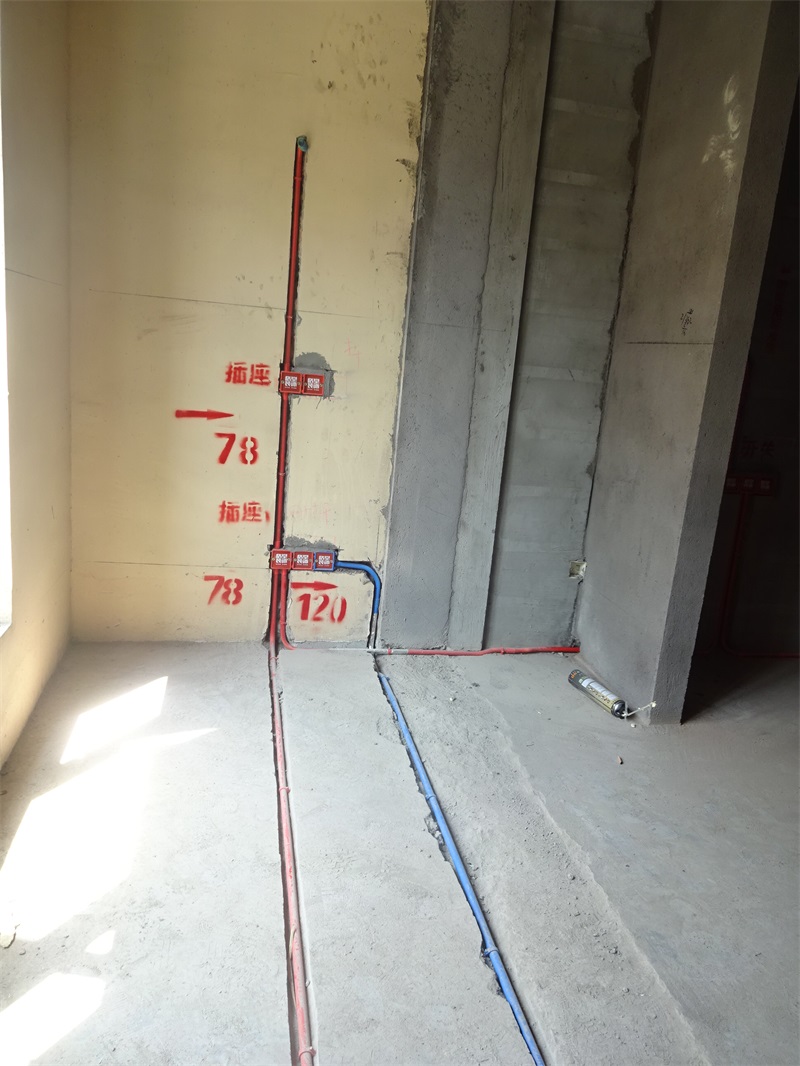

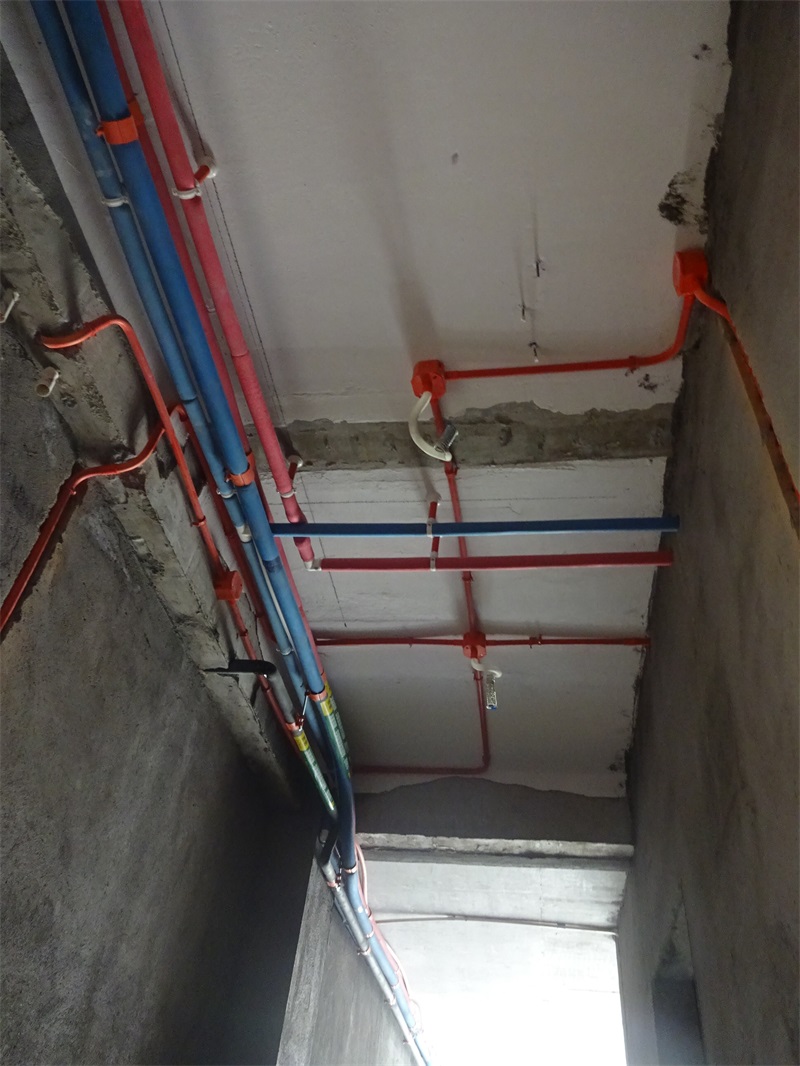

书房线路分布

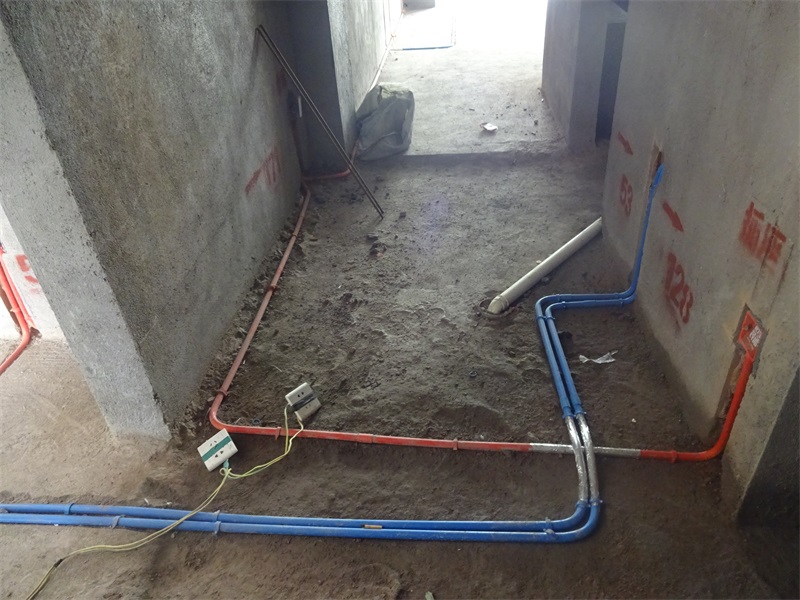

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2018-5-27 16:40:42

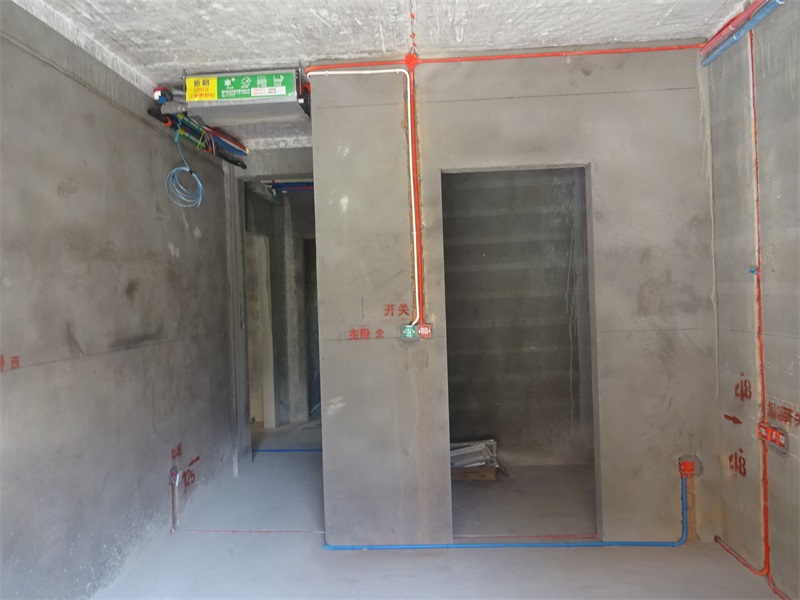

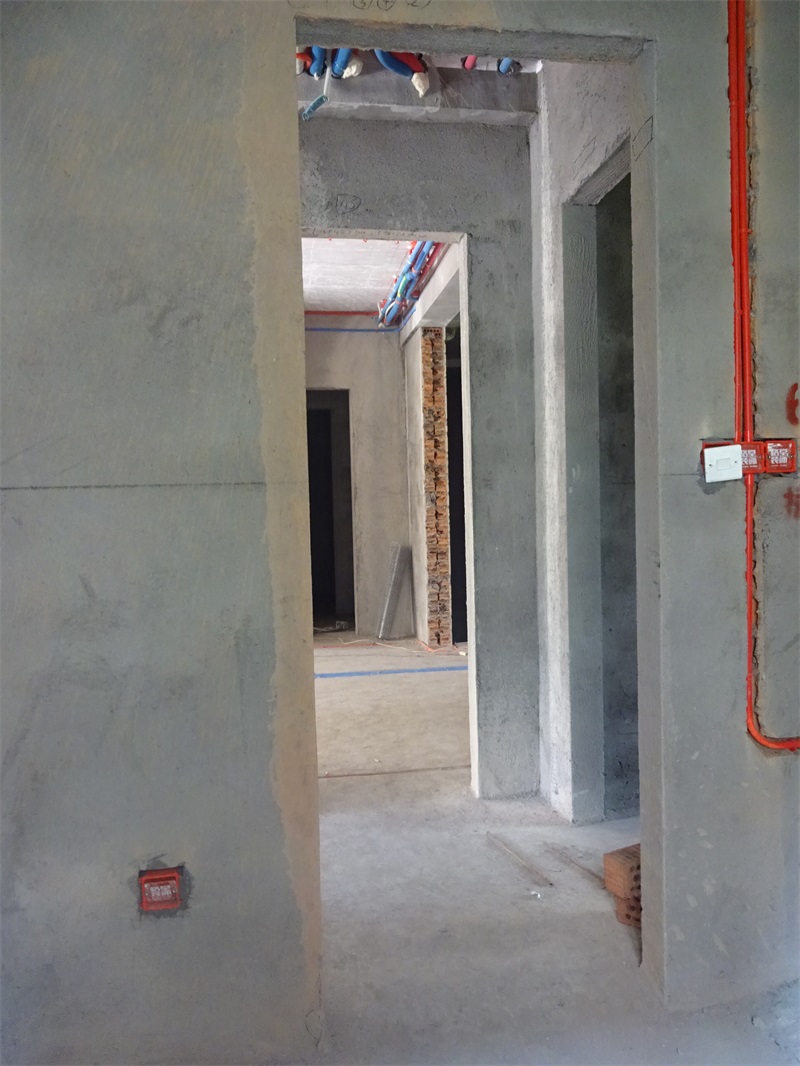

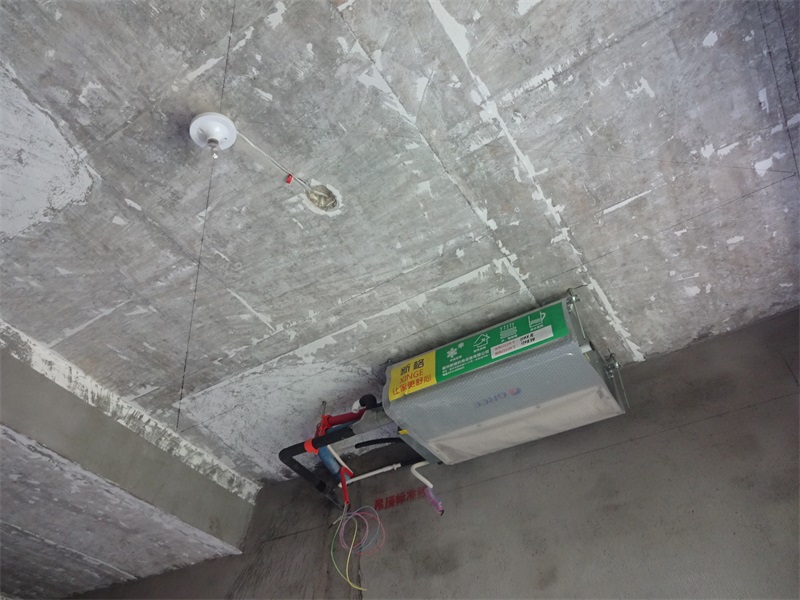

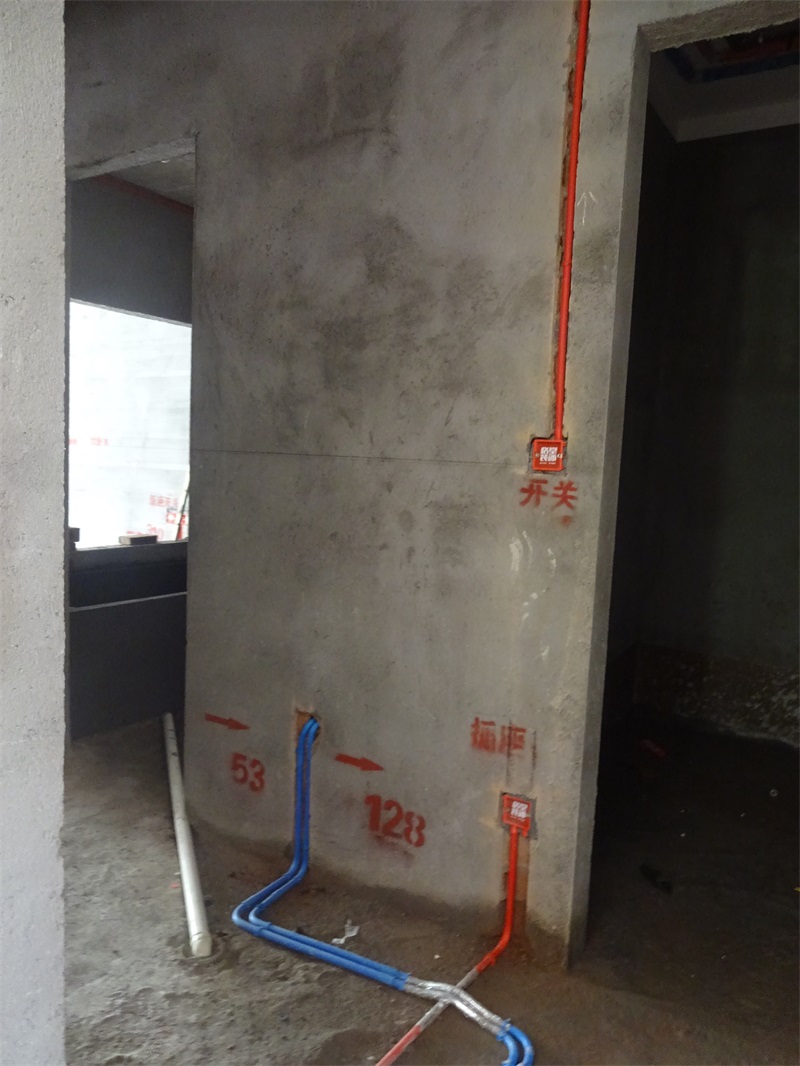

次卧过道线路分布

发表于 2018-5-27 16:43:03

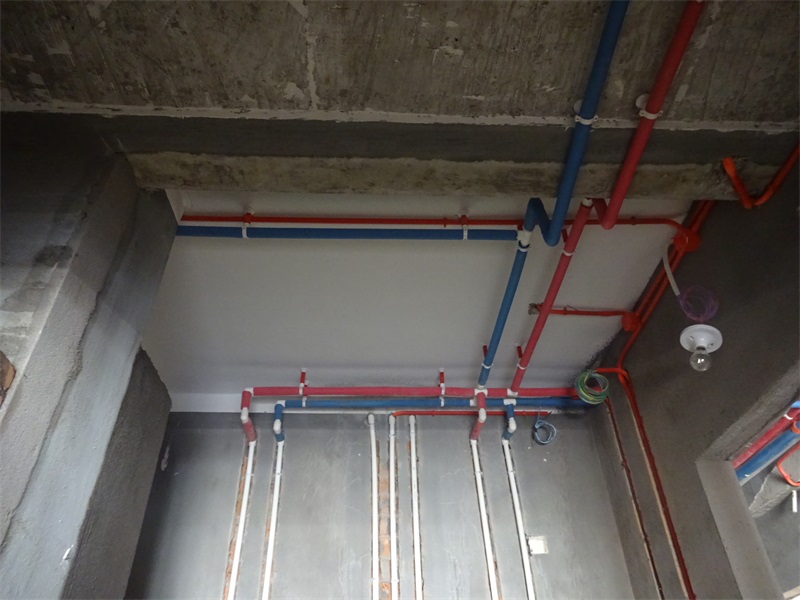

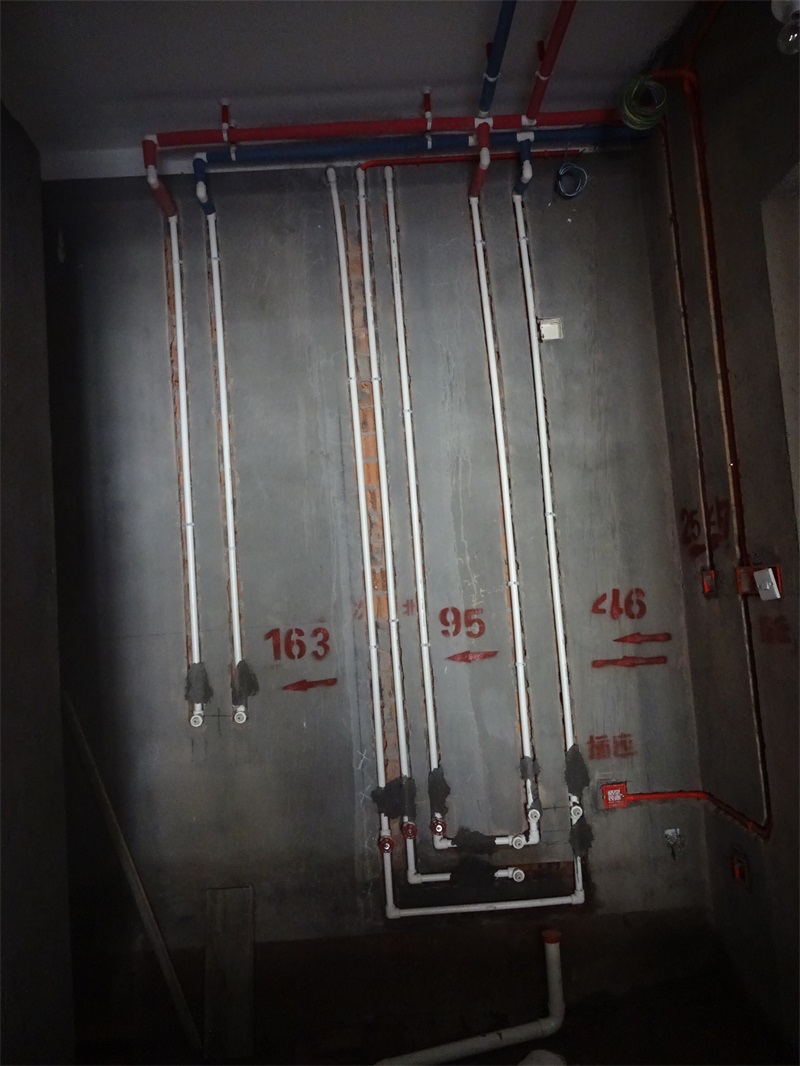

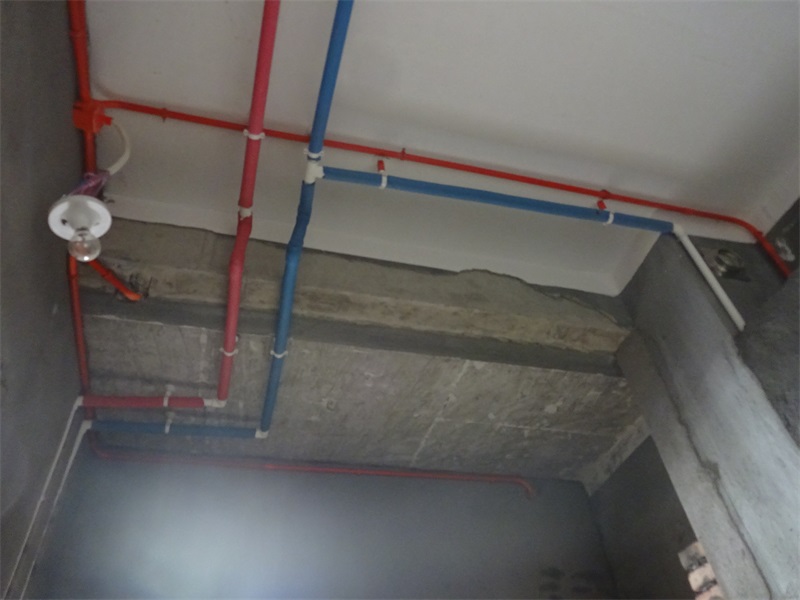

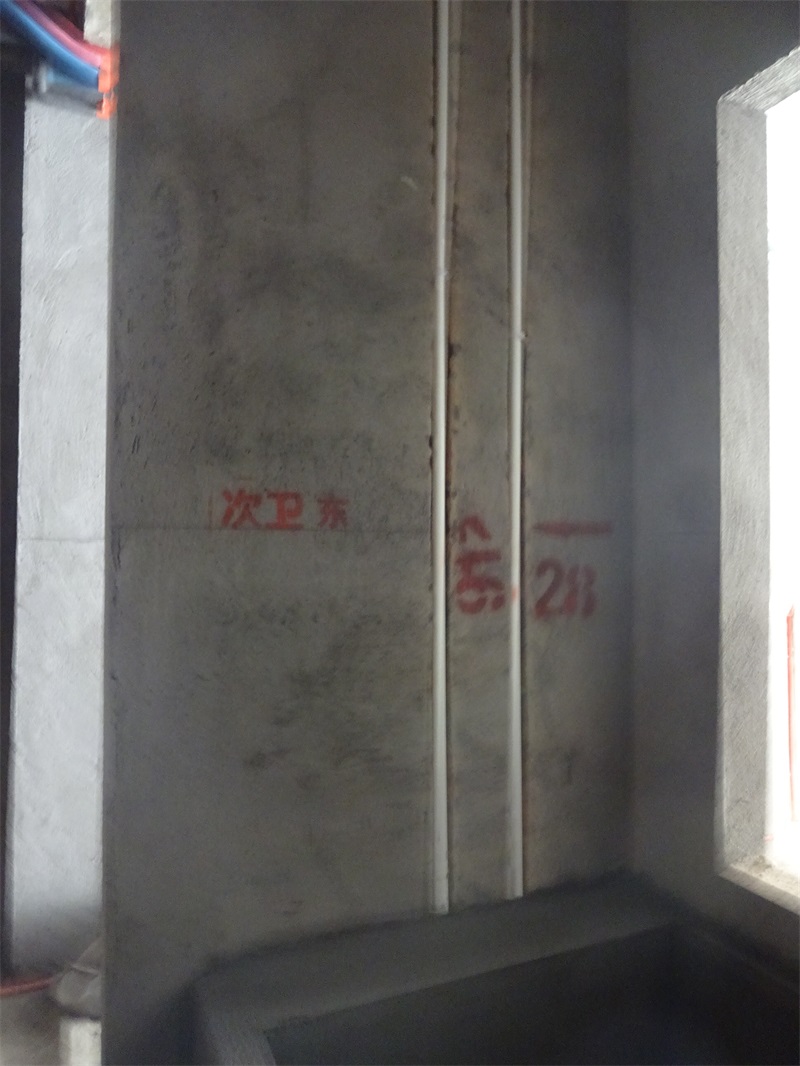

次卫线路分布

发表于 2018-5-27 16:44:42

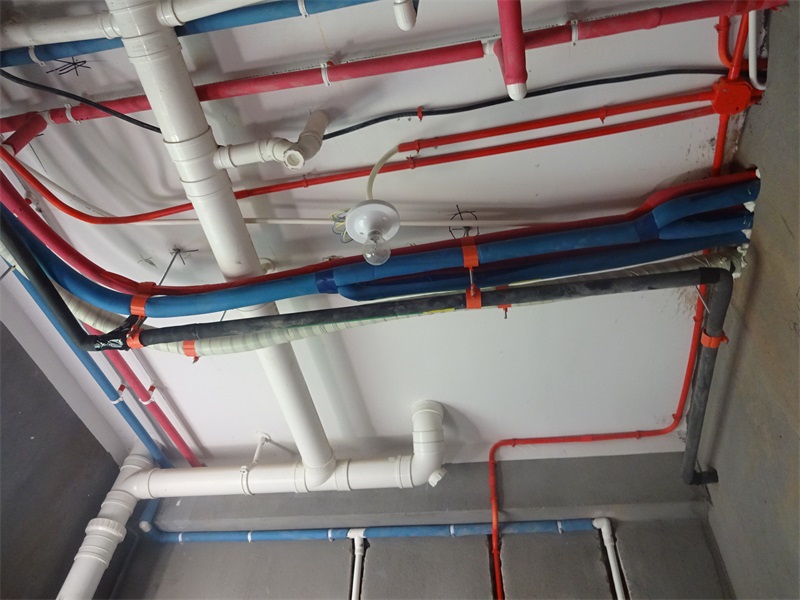

次卫线路分布

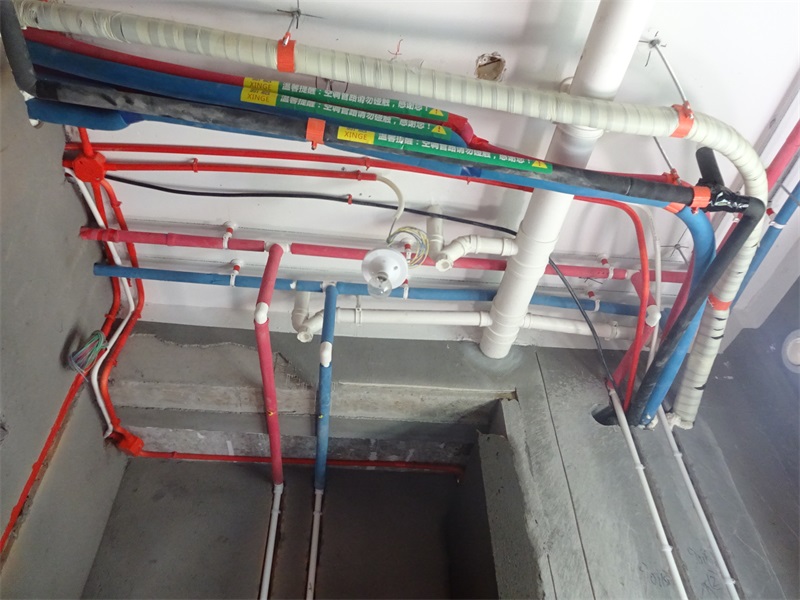

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变

发表于 2018-5-27 16:46:40

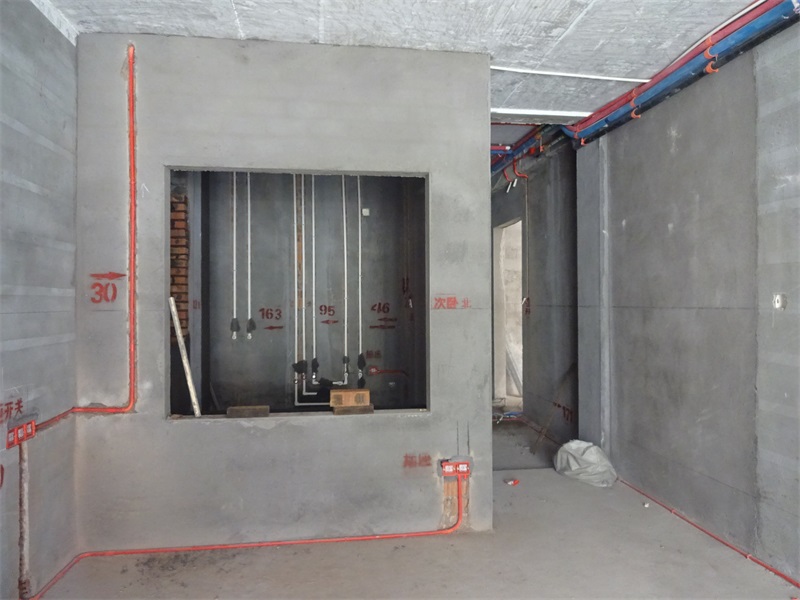

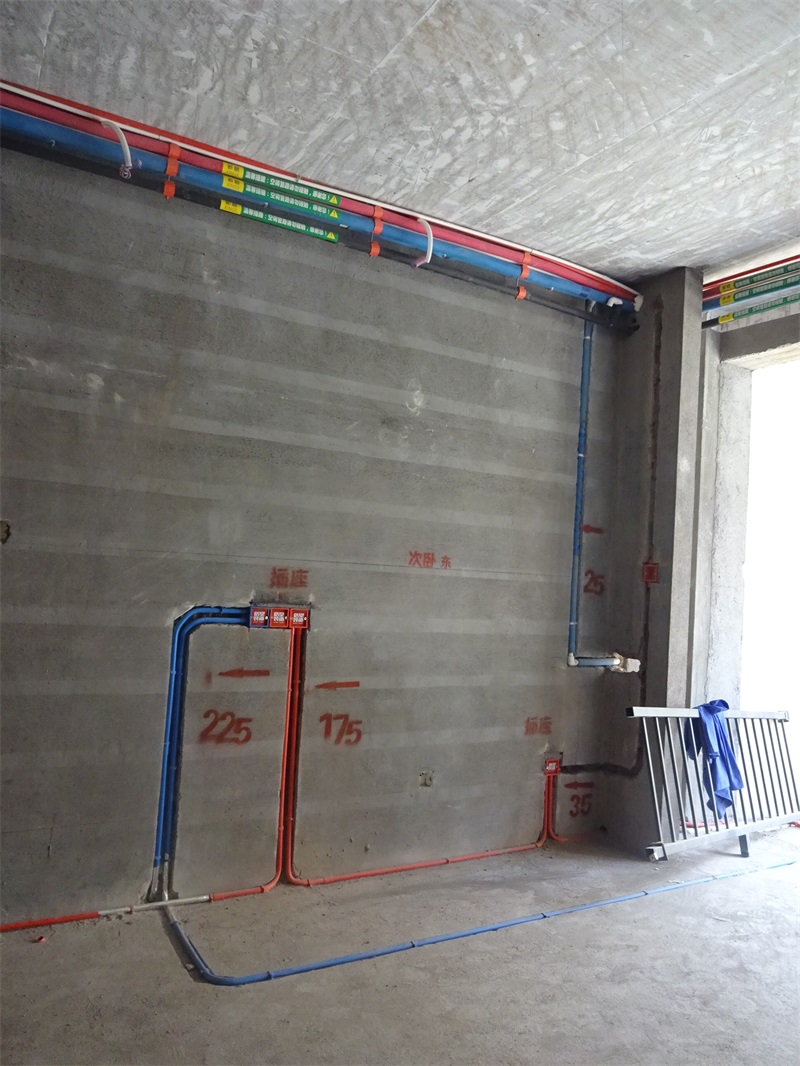

次卧线路分布

发表于 2018-5-27 16:51:50

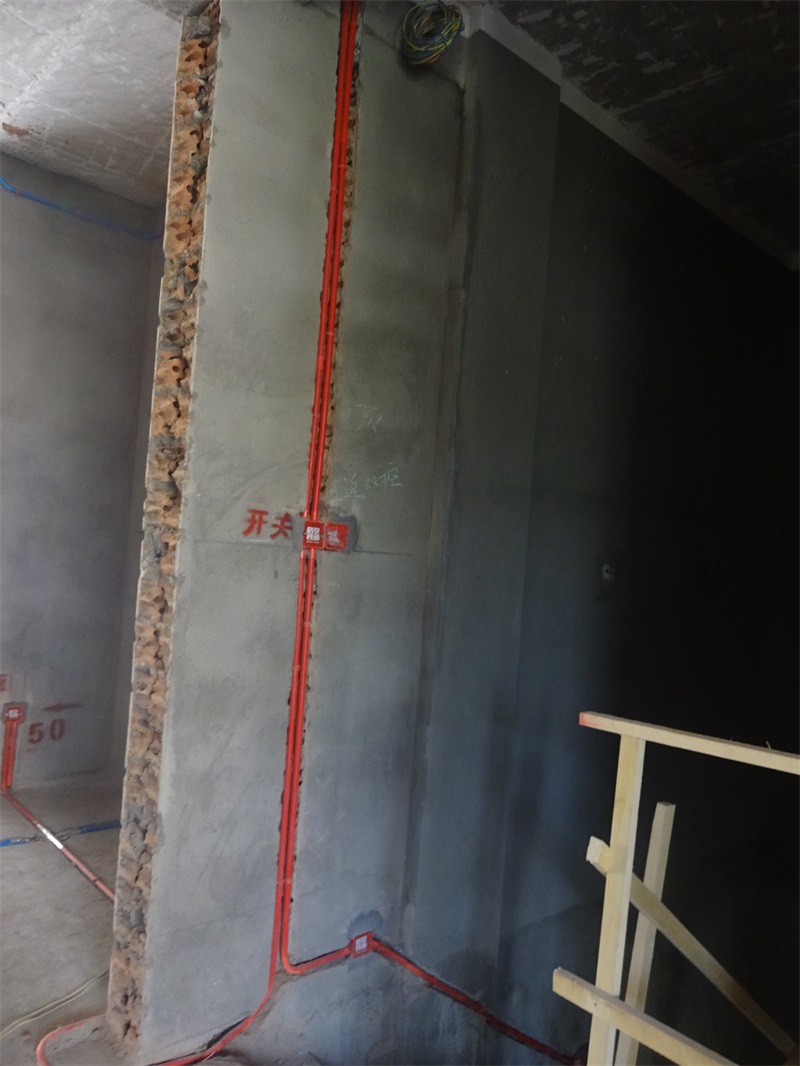

二楼楼梯线路分布
