吾悦华府2-9#105㎡美式——美式不只是一种风格，也是一种生活态度

发表于 2018-4-26 15:06:45

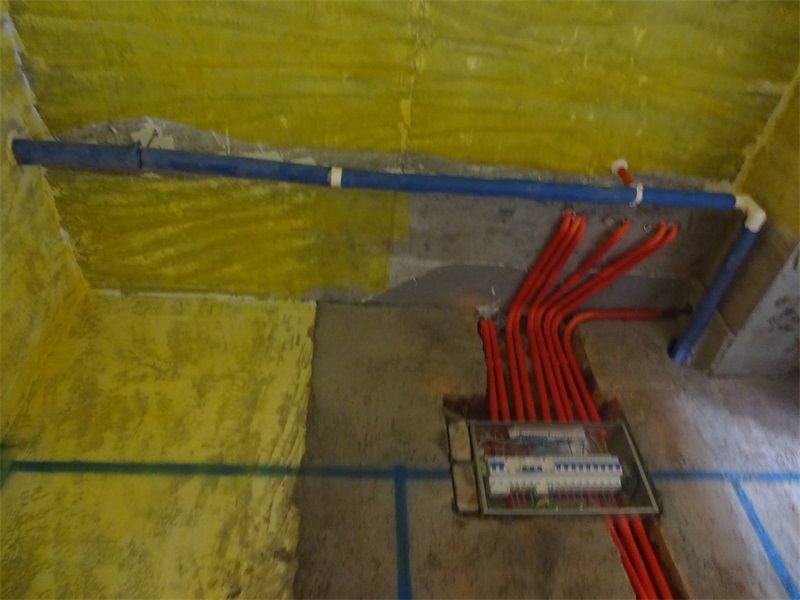

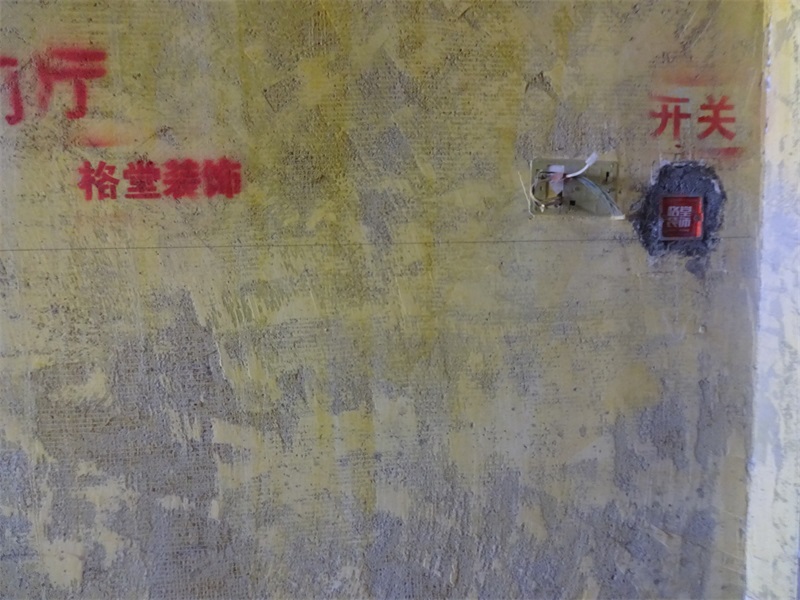

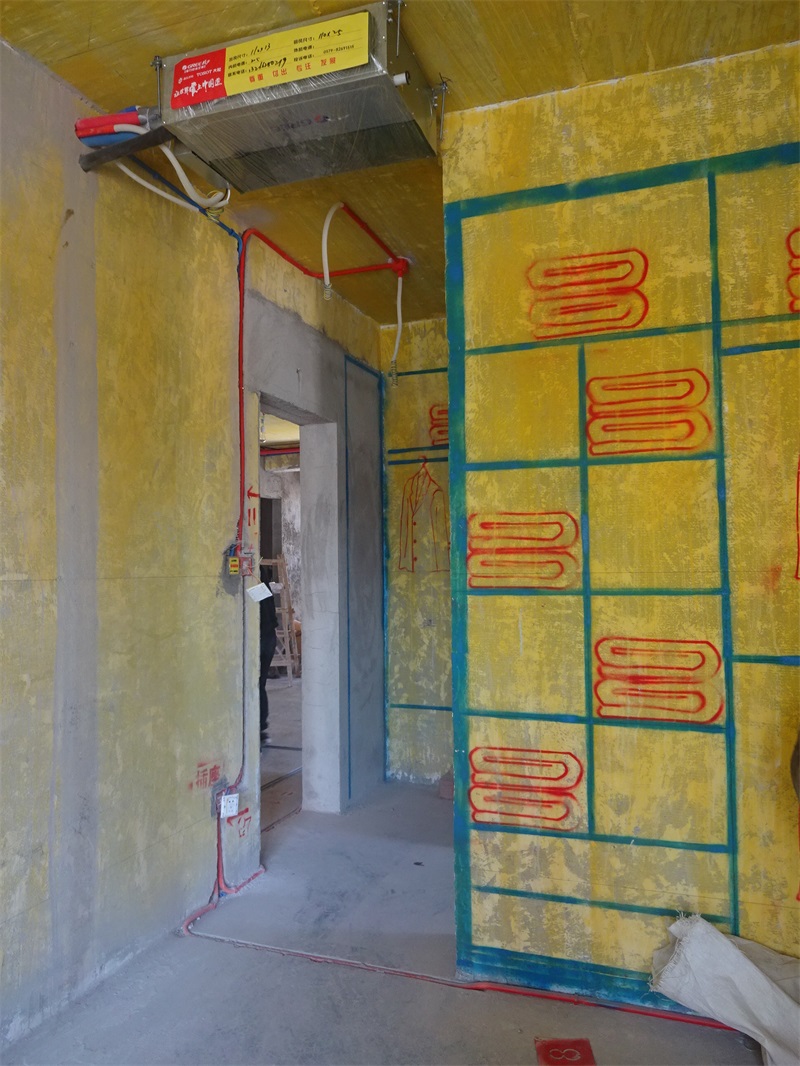

门厅线路分布

发表于 2018-4-26 15:07:51

本帖最后由格堂彩霞于 2018-4-26 15:09 编辑

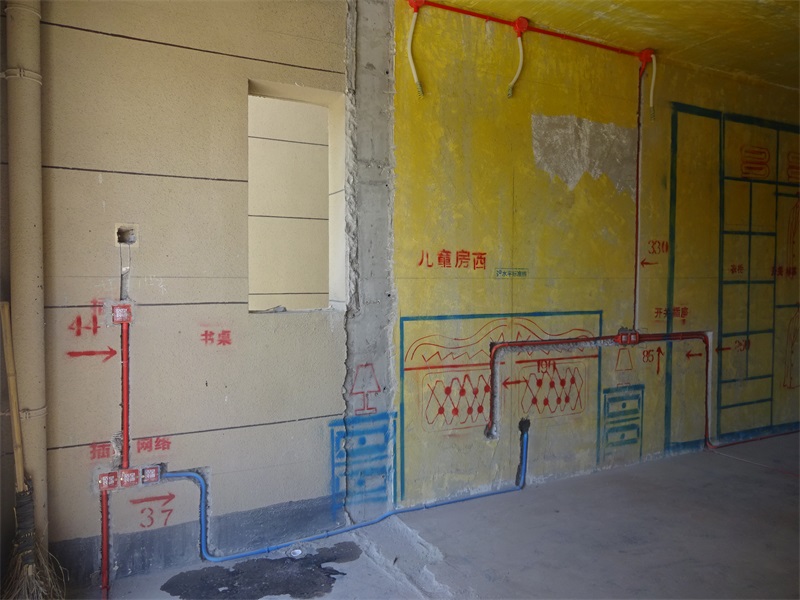

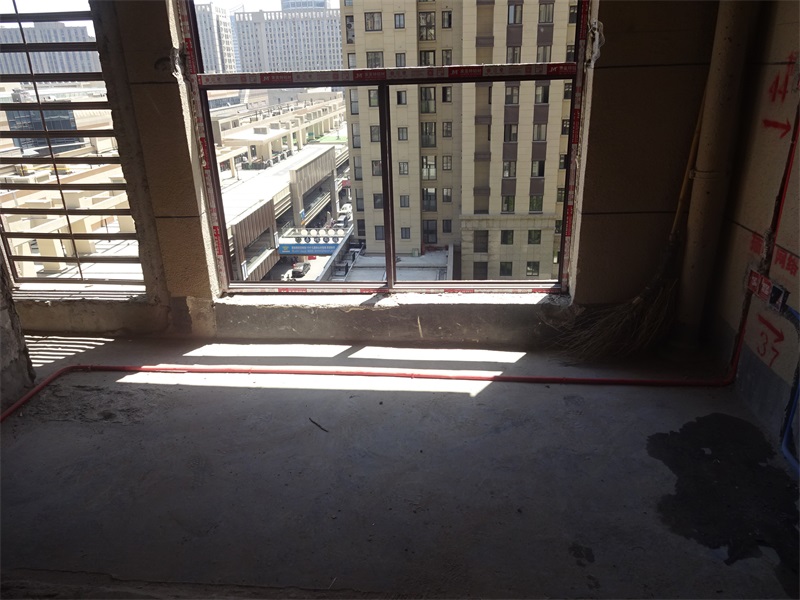

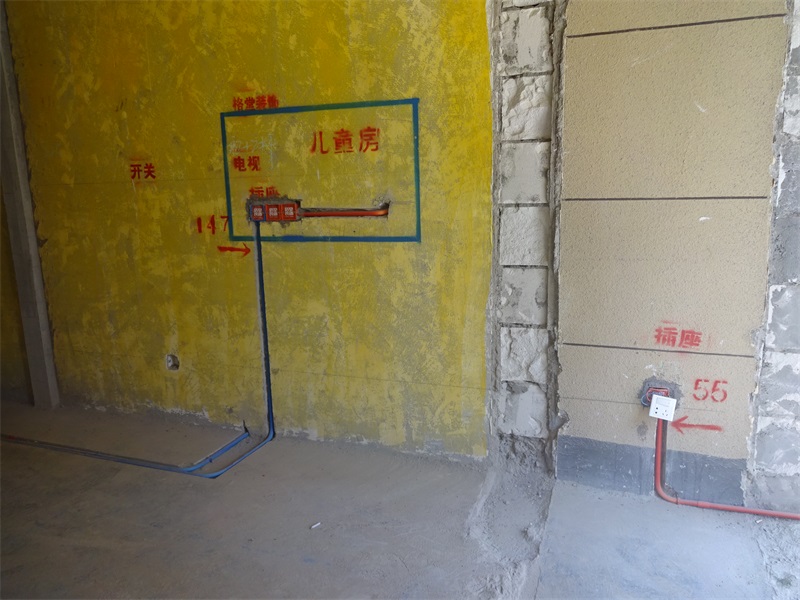

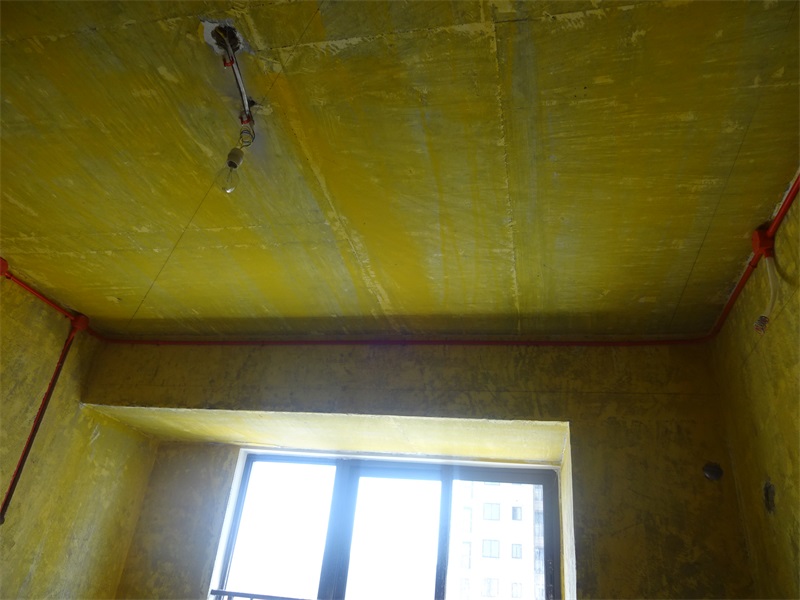

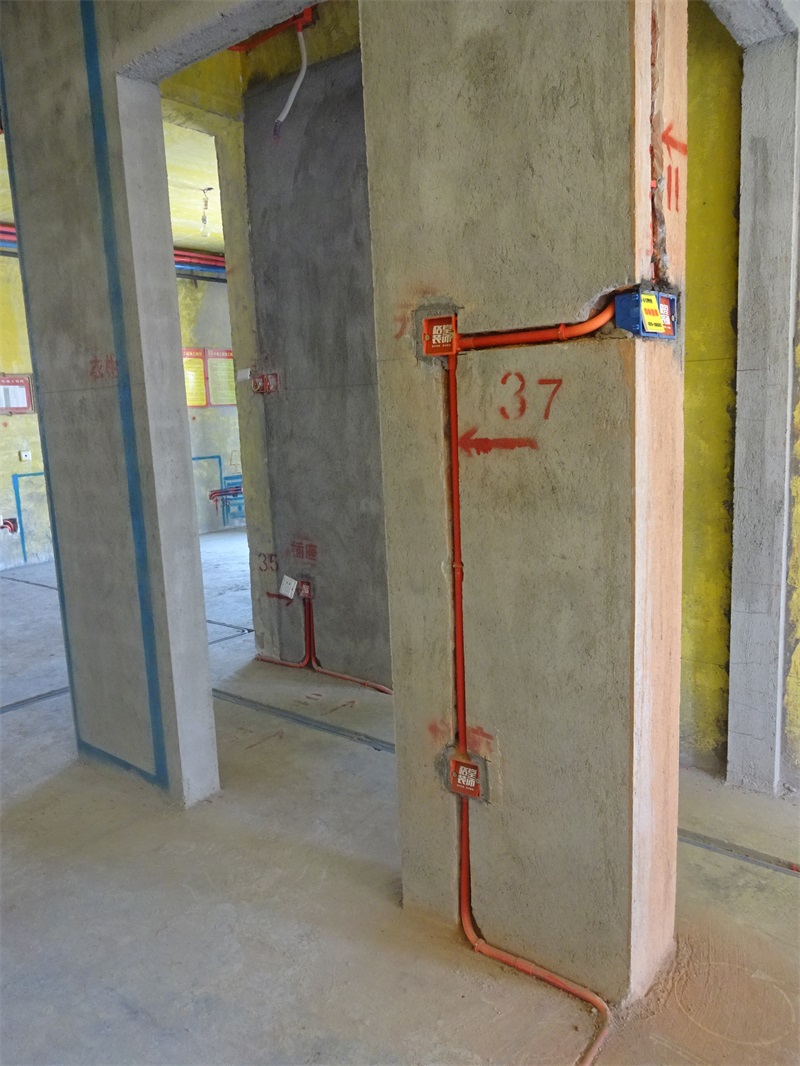

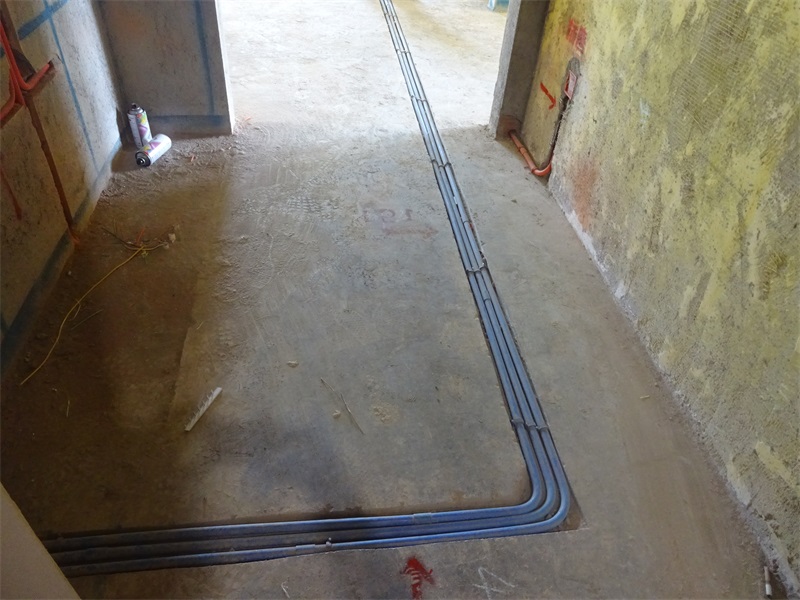

儿童房线路分布

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2018-4-26 15:09:25

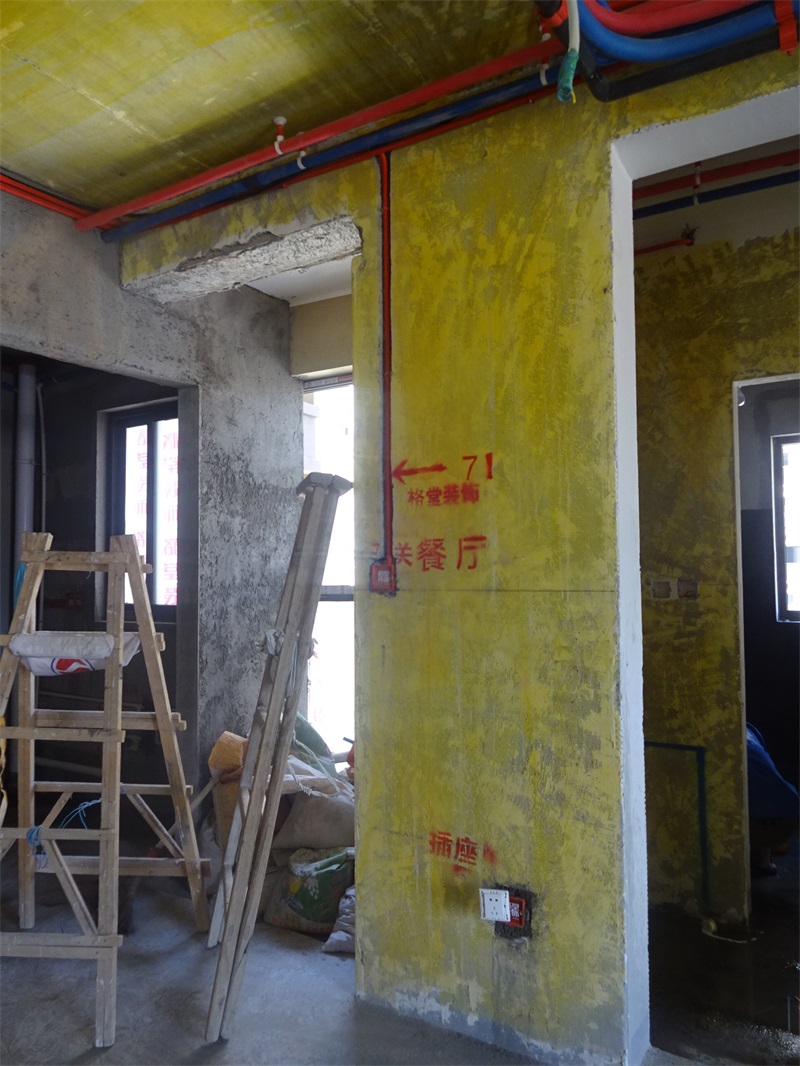

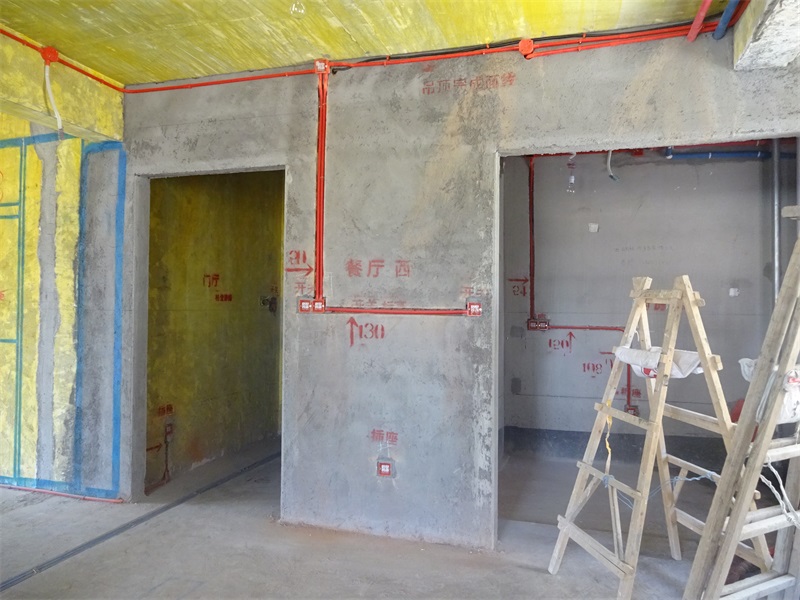

餐厅线路分布

发表于 2018-4-26 15:11:00

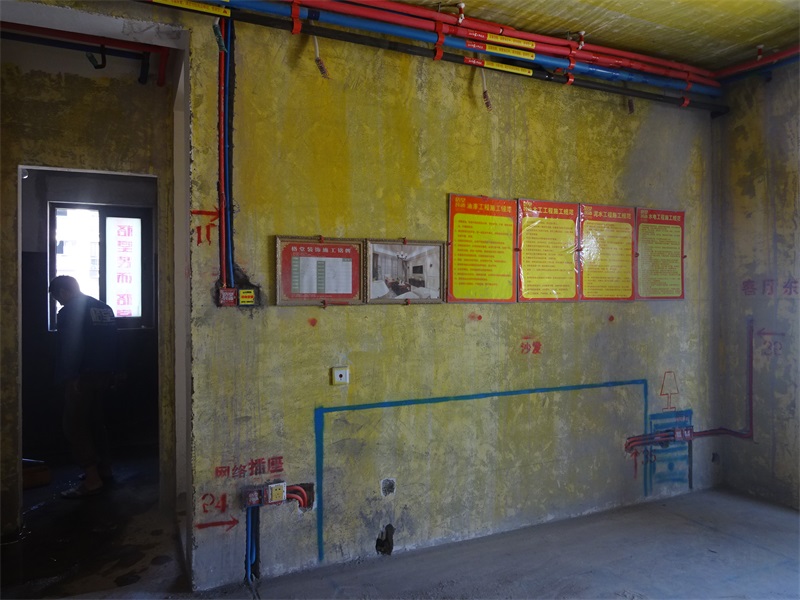

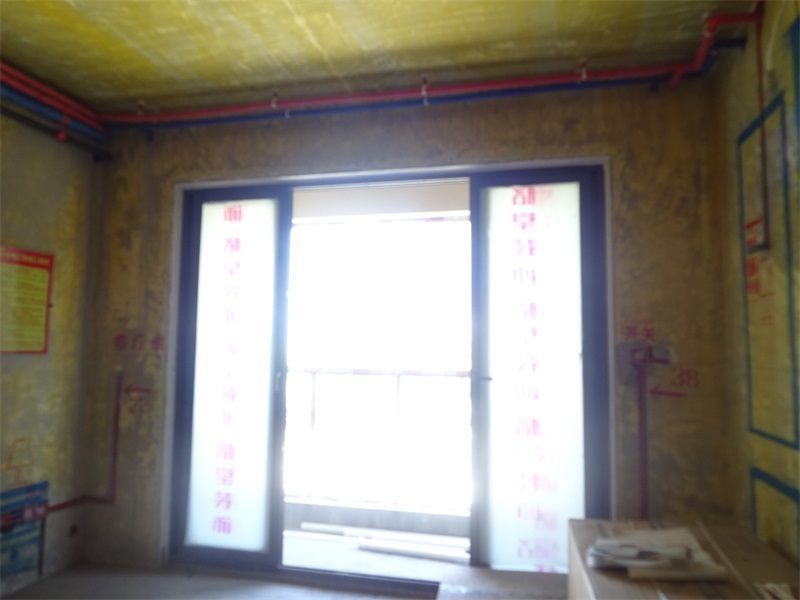

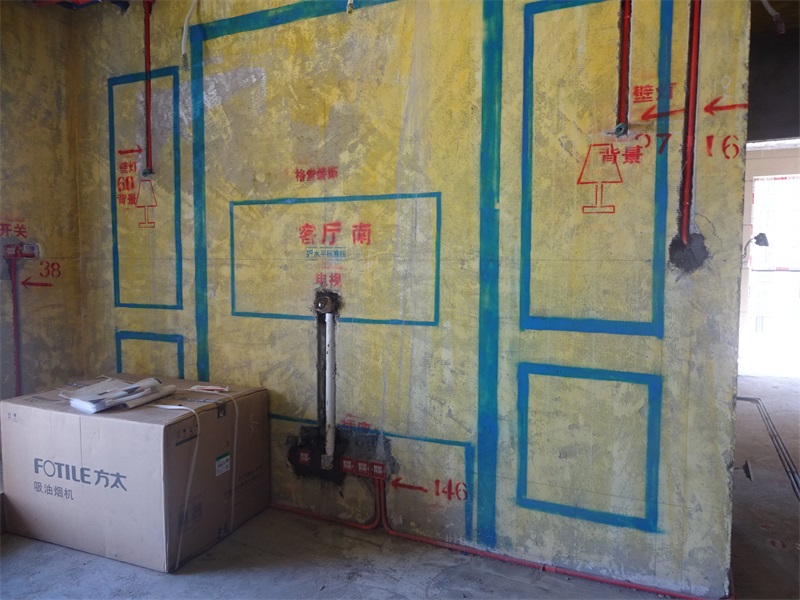

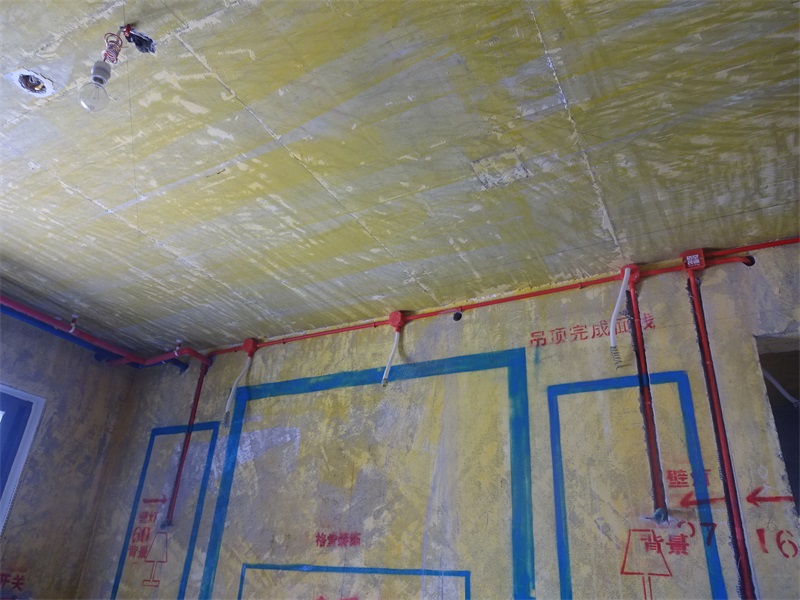

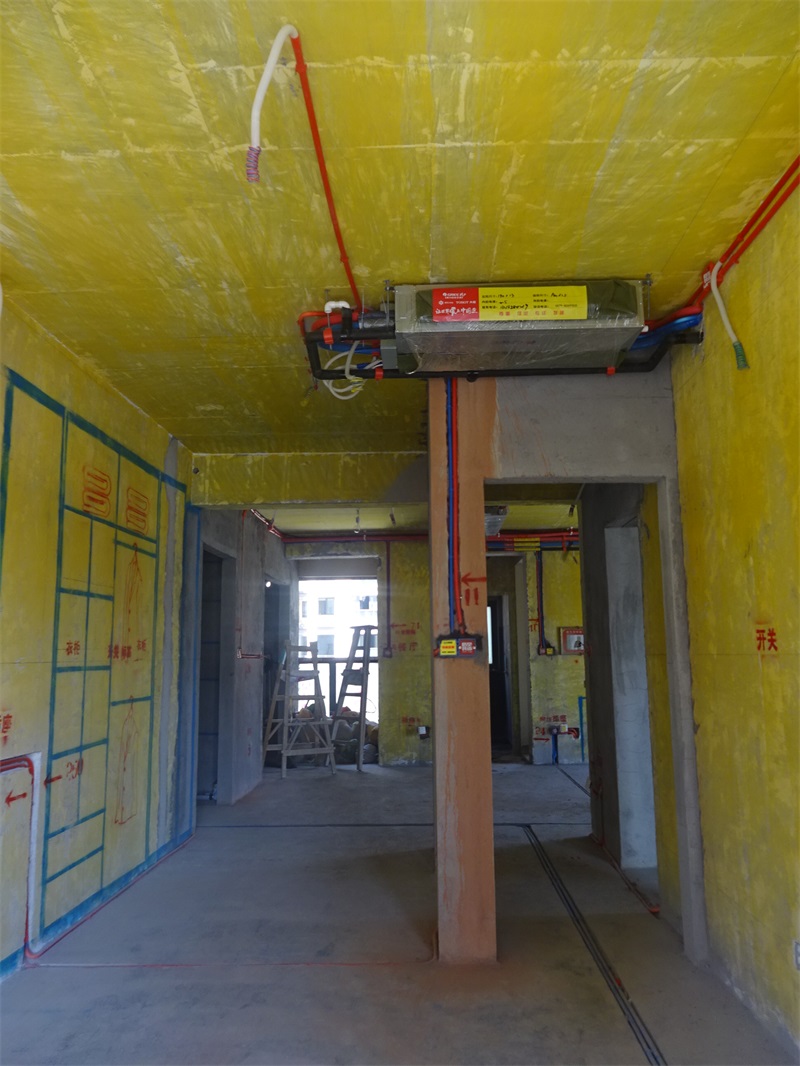

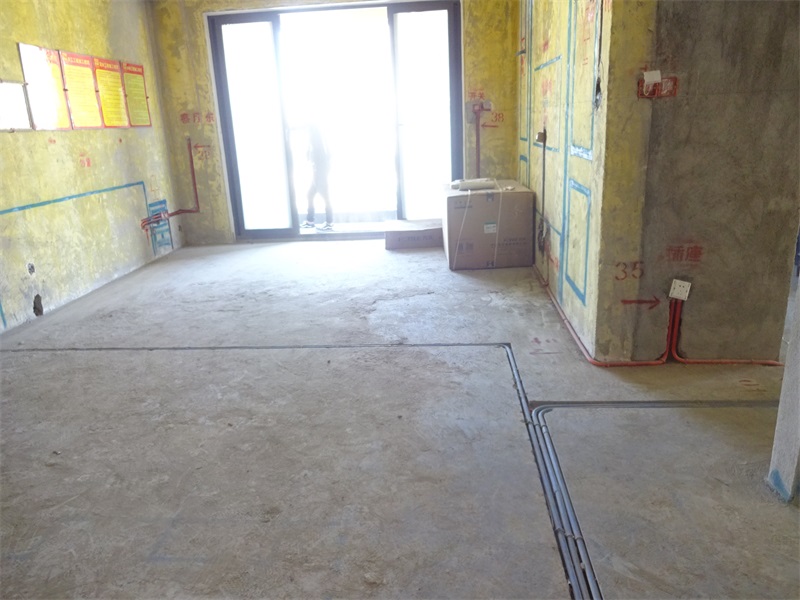

客厅线路分布

电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰

发表于 2018-4-26 15:11:51

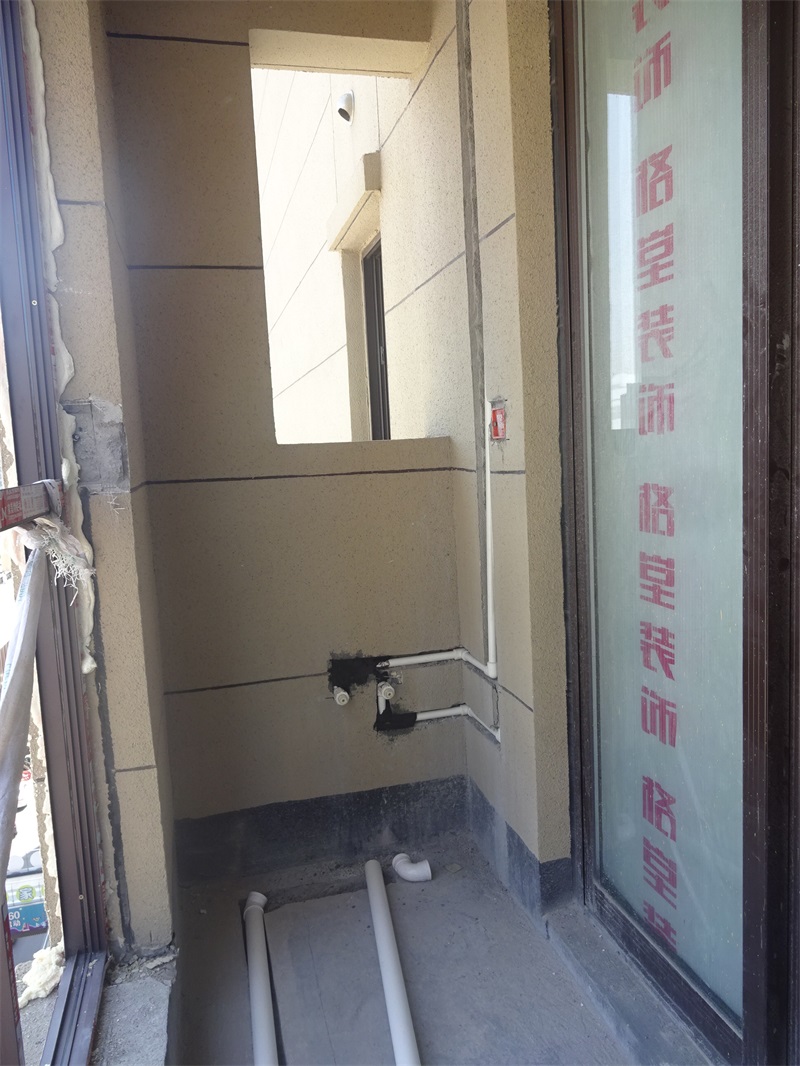

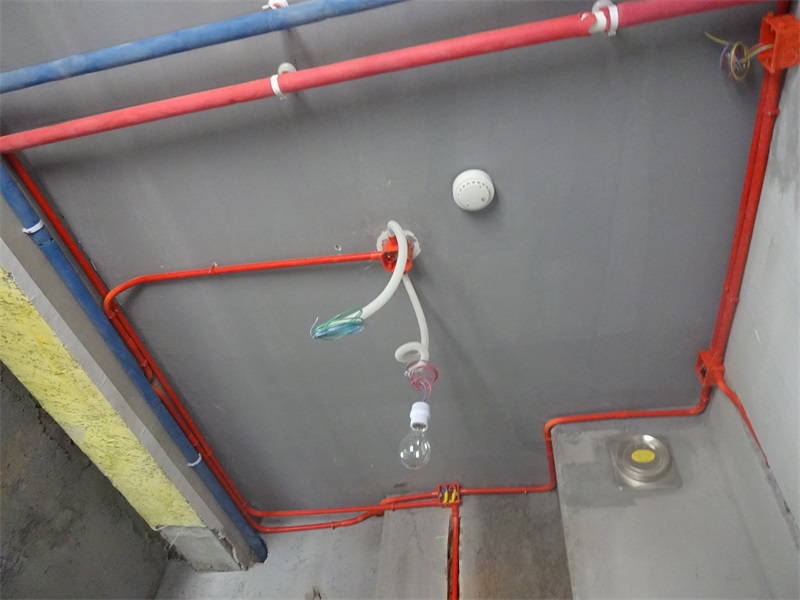

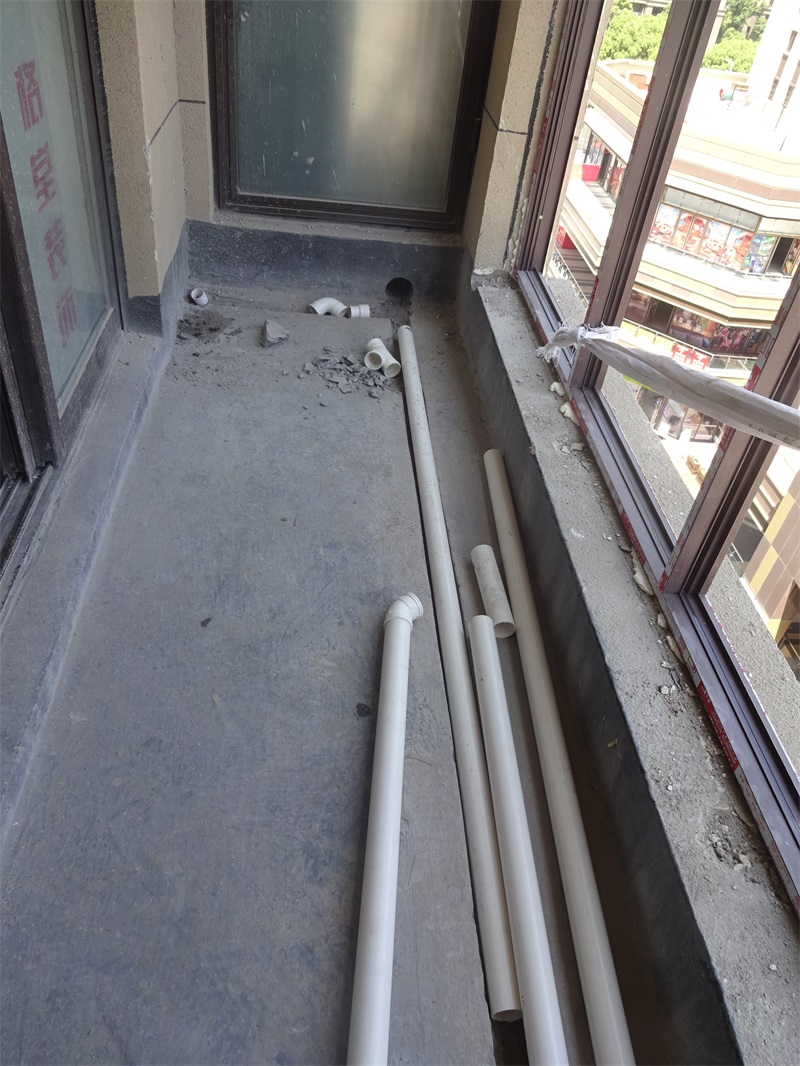

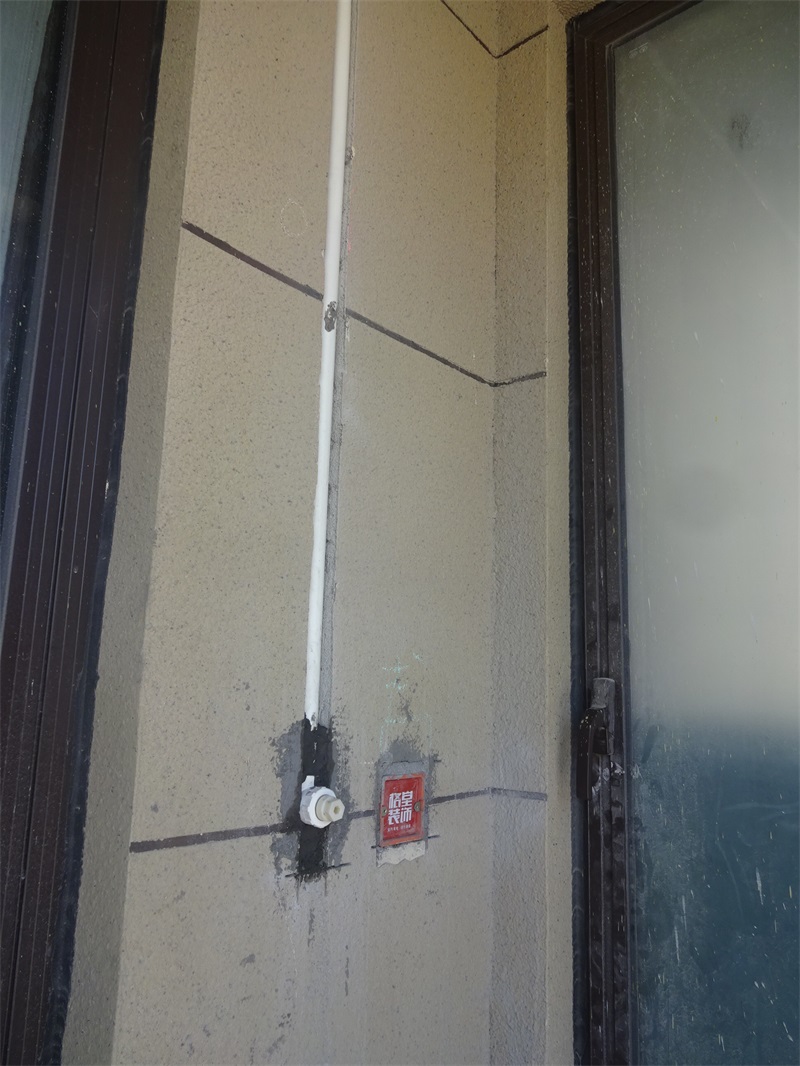

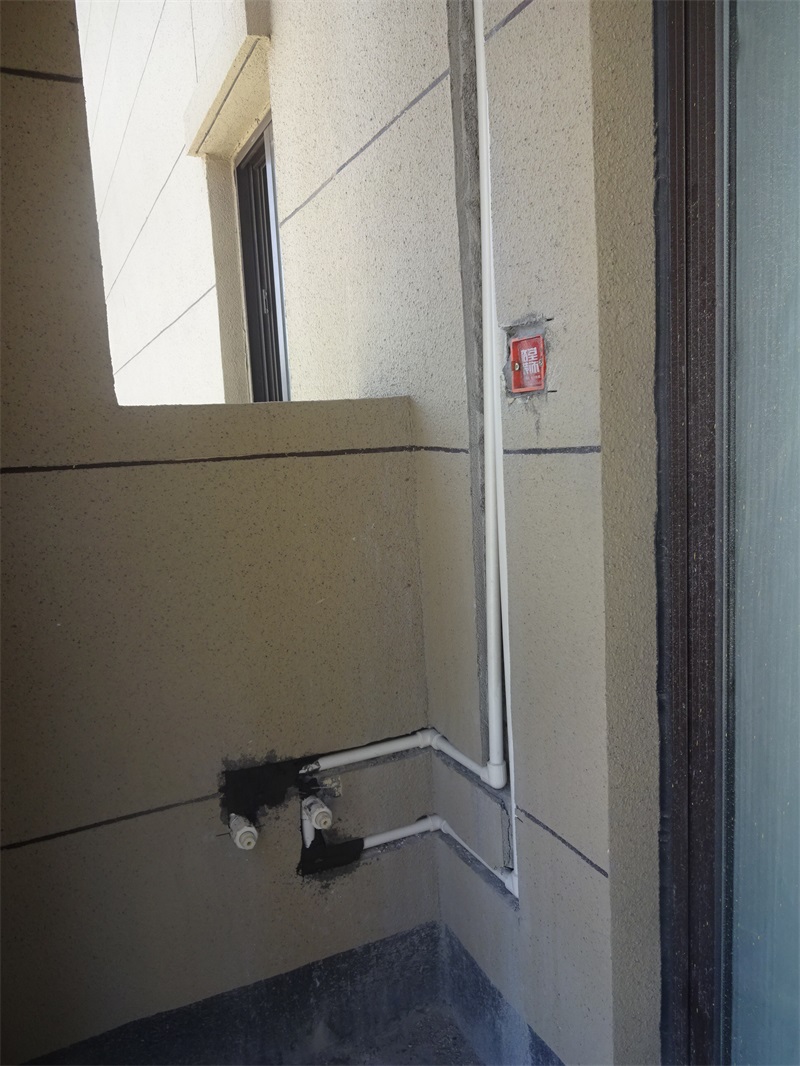

阳台水电分布

发表于 2018-4-26 15:13:42

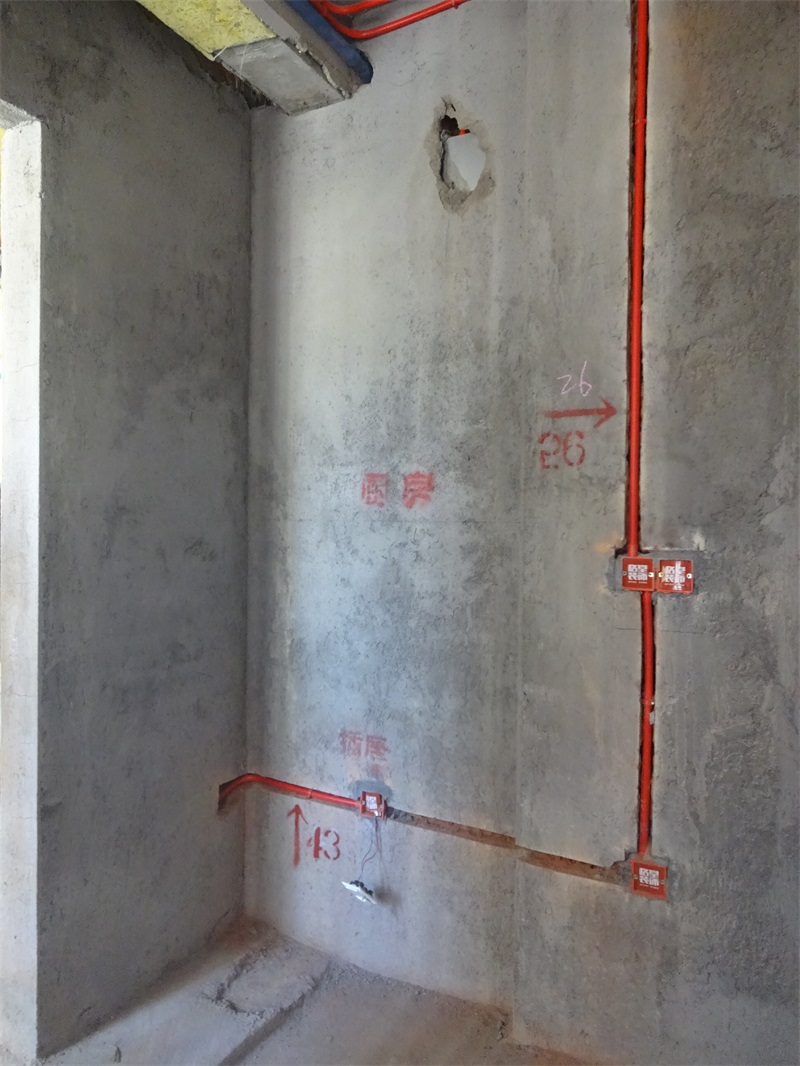

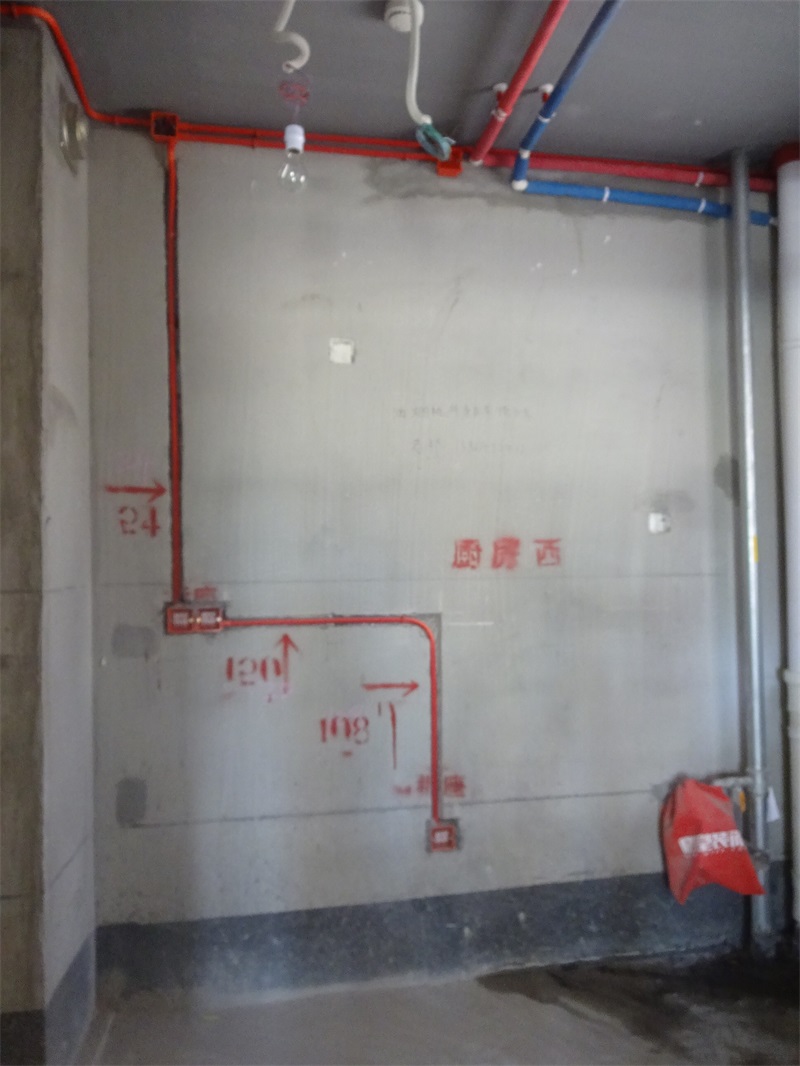

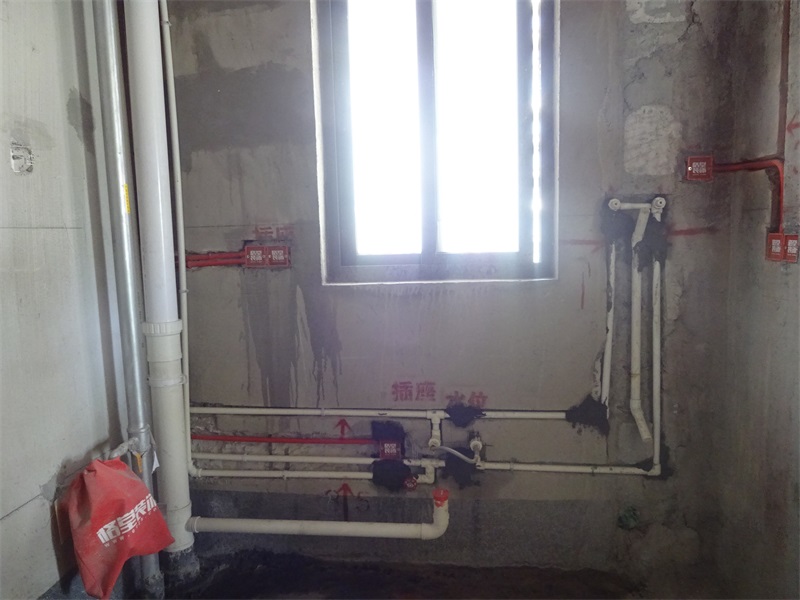

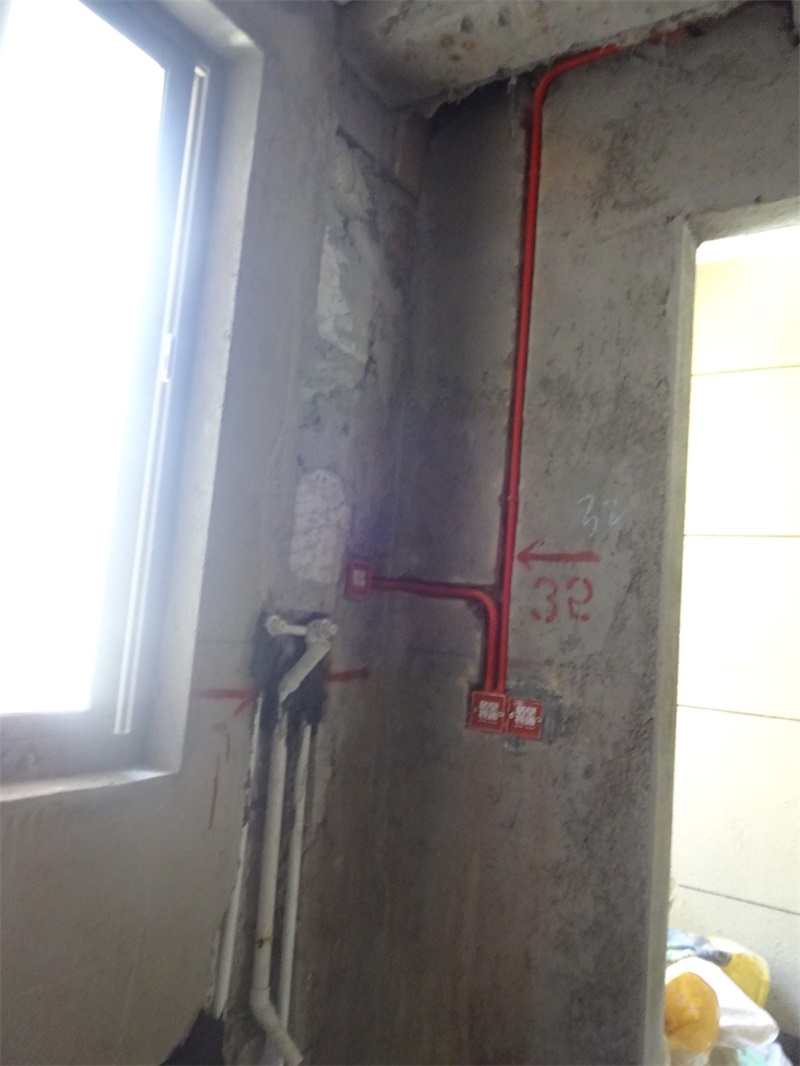

厨房水电分布

厨房水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房水电全部不从地面走，厨房、卫生间水管全部走墙，离地40-60cm之间，横平竖直，非常规范

发表于 2018-4-26 15:14:58

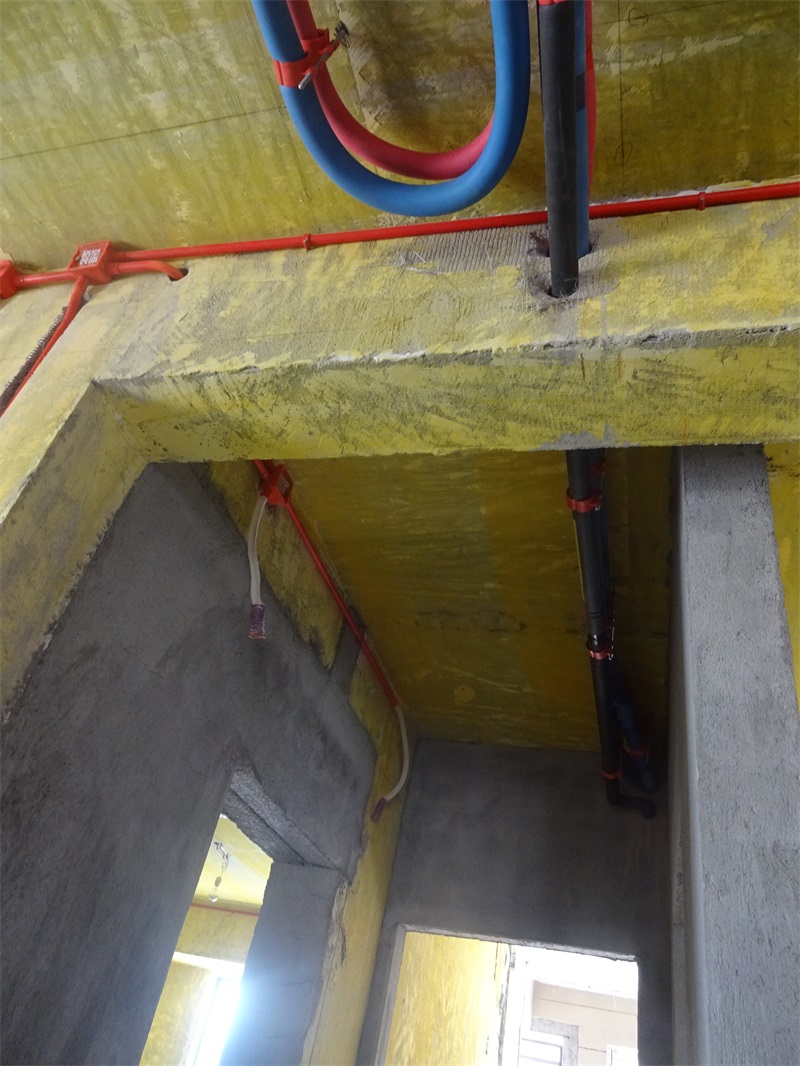

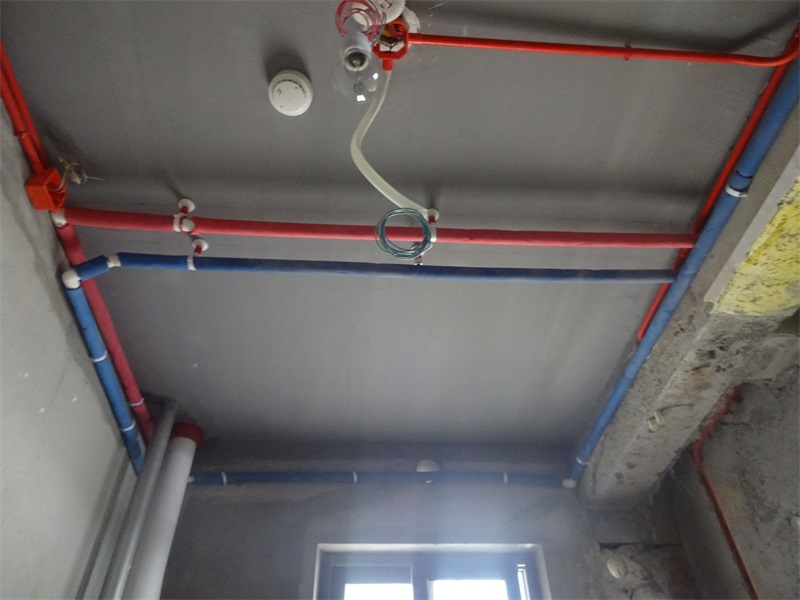

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！

发表于 2018-4-26 15:15:29

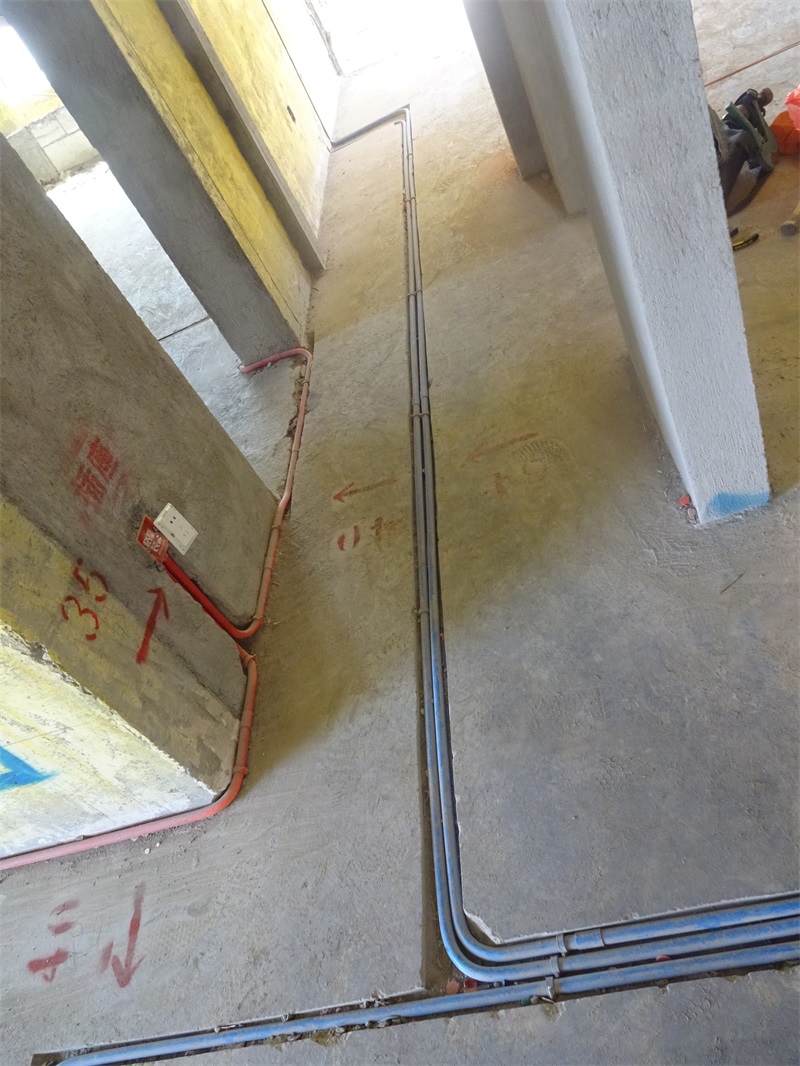

过道线路分布

发表于 2018-4-26 15:17:34

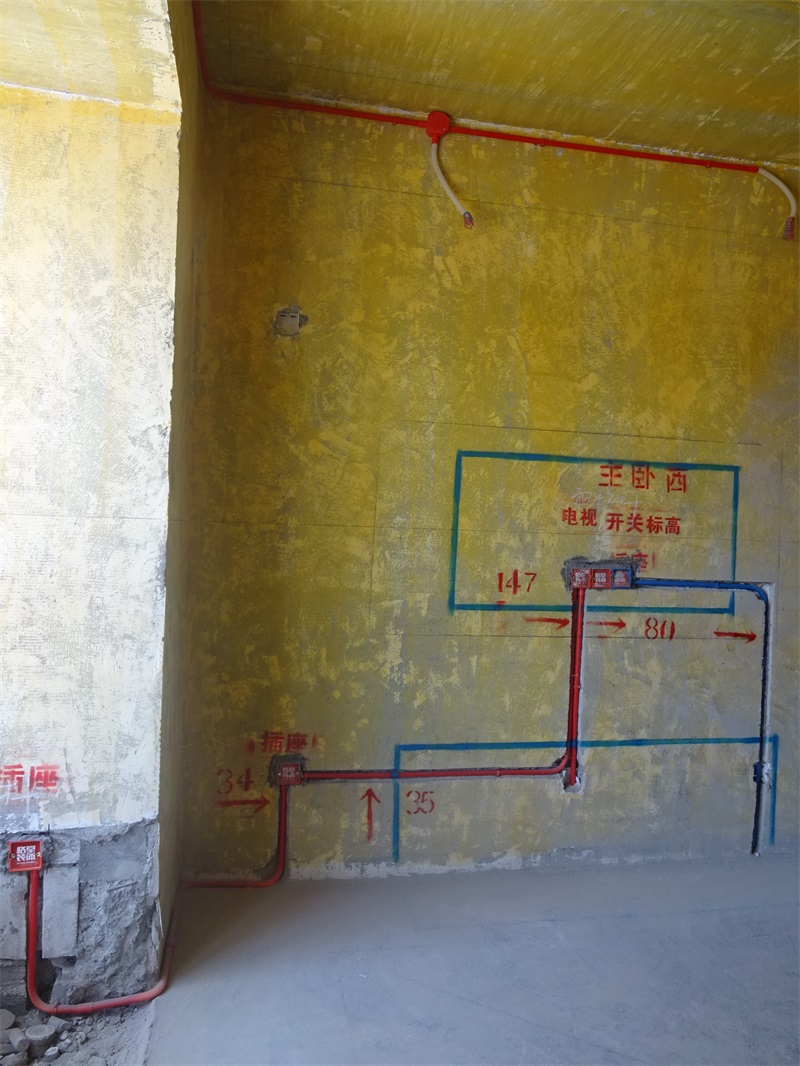

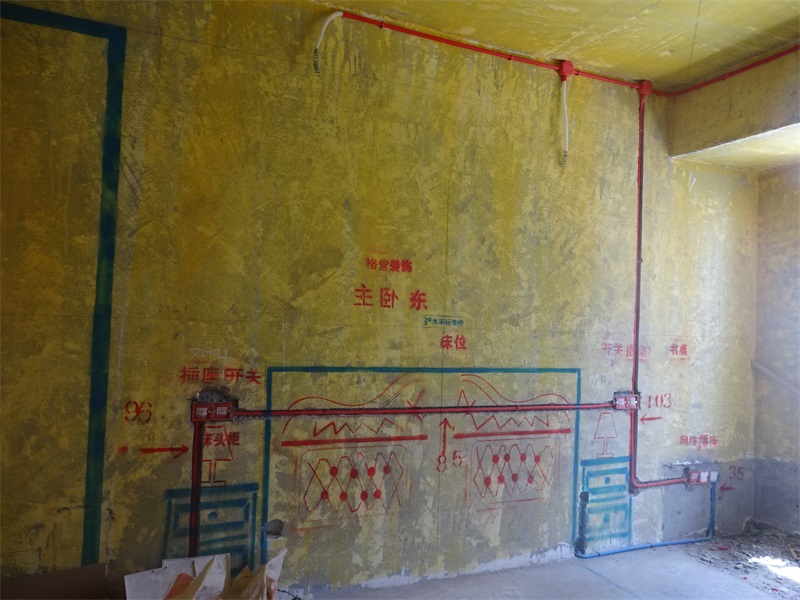

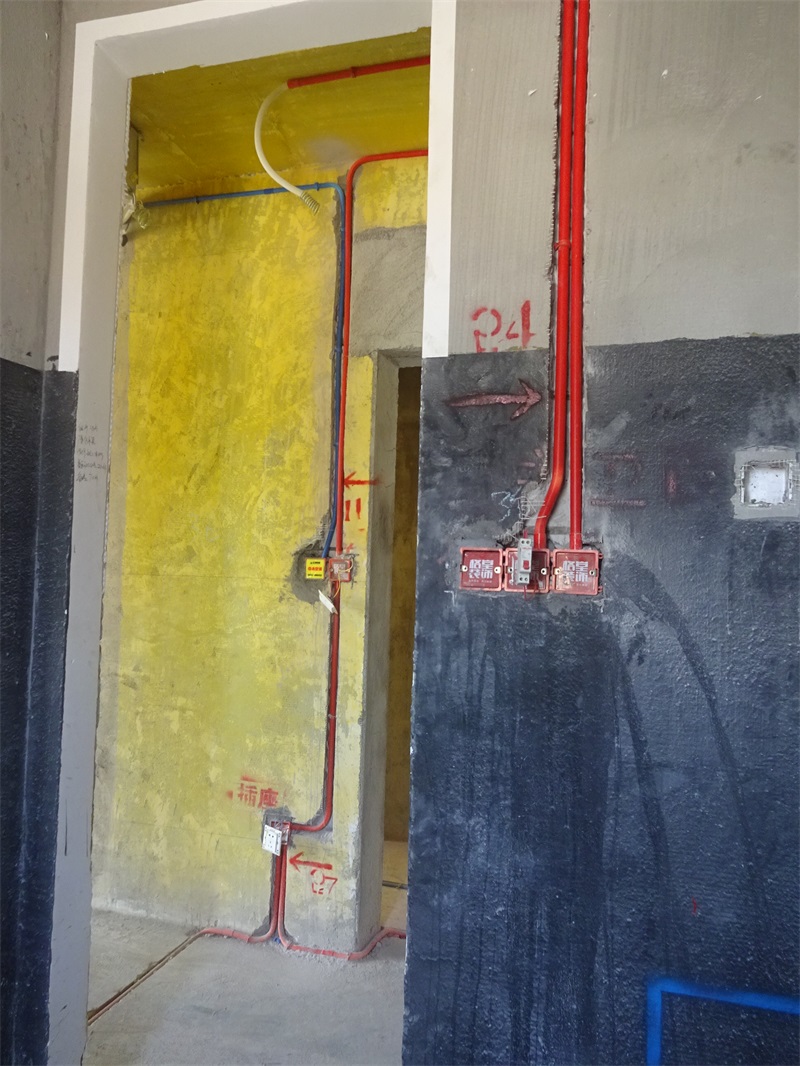

主卧线路分布
标注间距，方便后期定位维修

发表于 2018-4-26 15:18:48

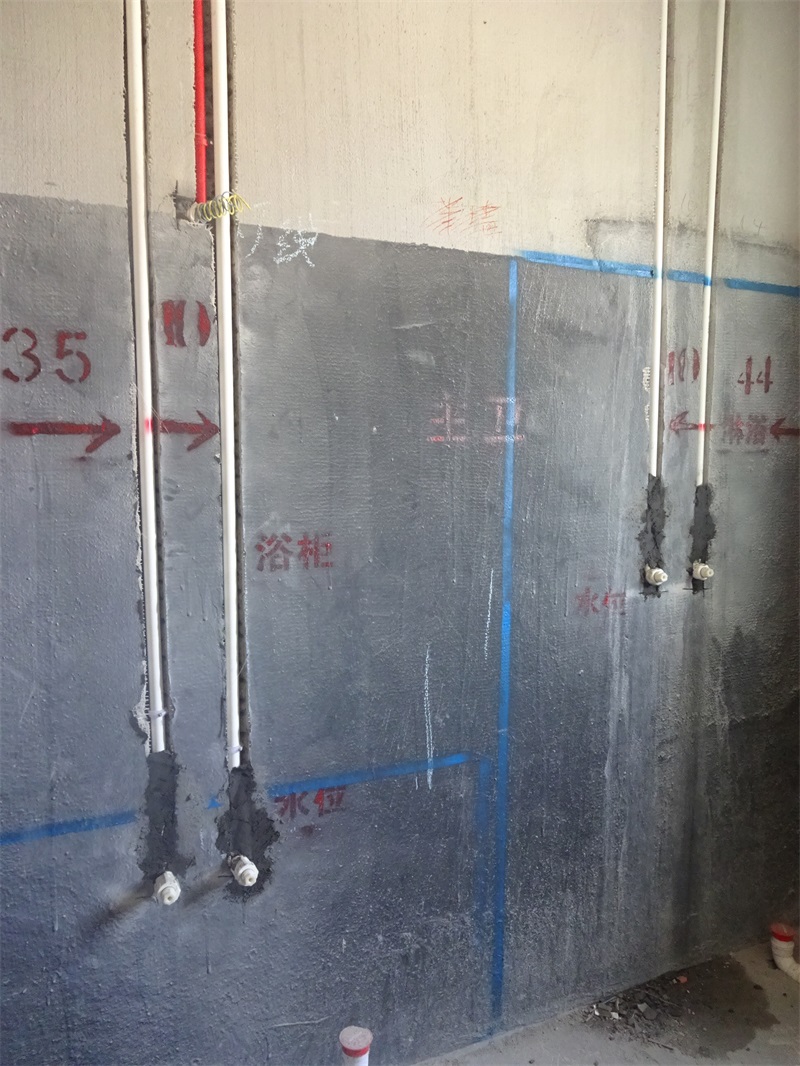

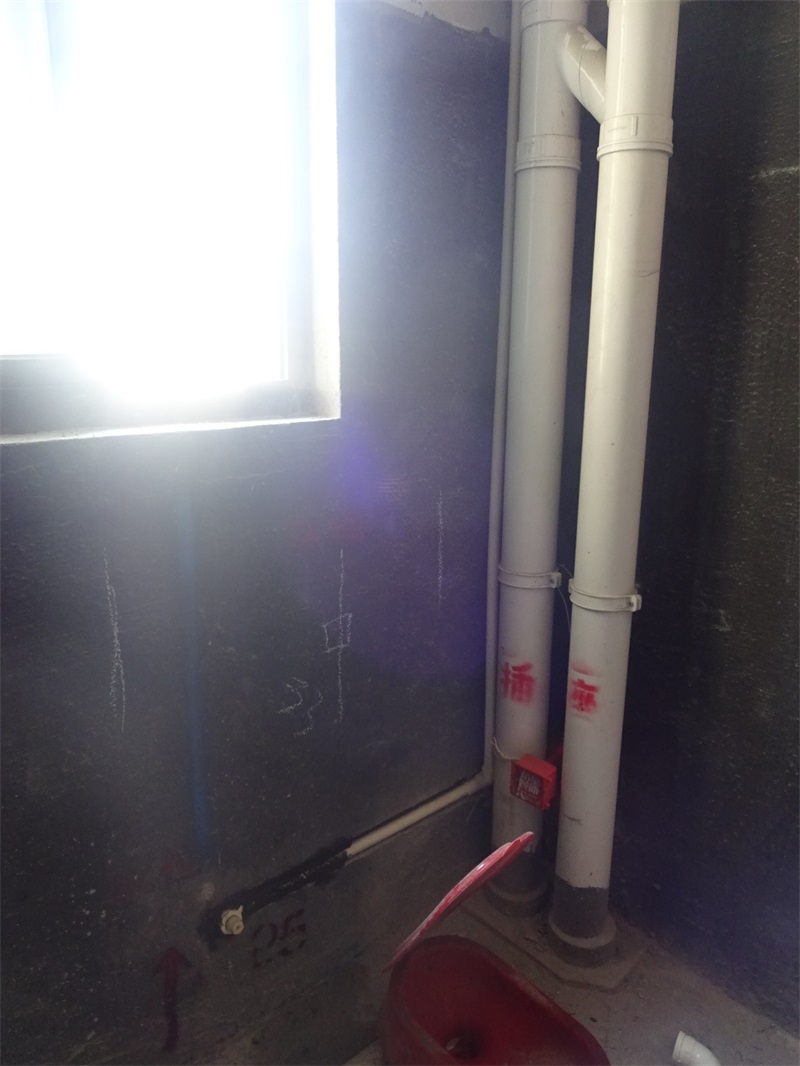

主卫水电分布
