国风澜园3-14#90㎡现代原木——市中之林

发表于 2024-12-10 16:09:57

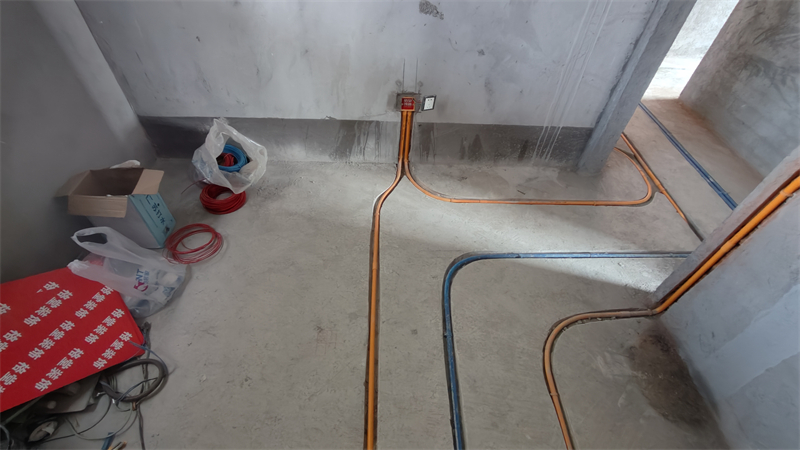

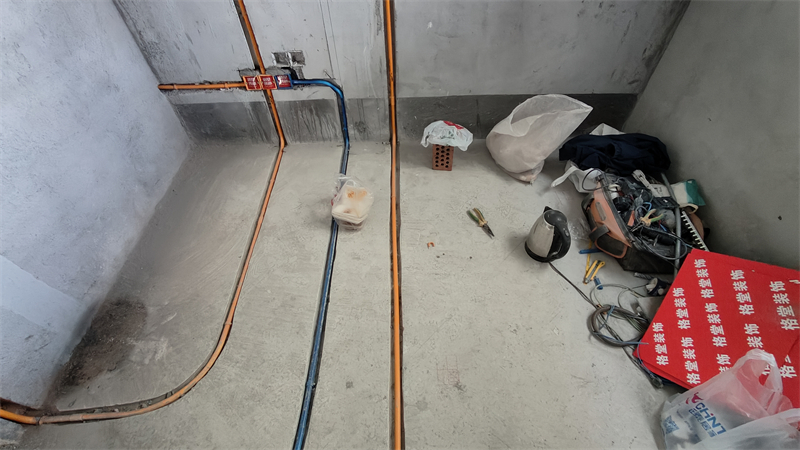

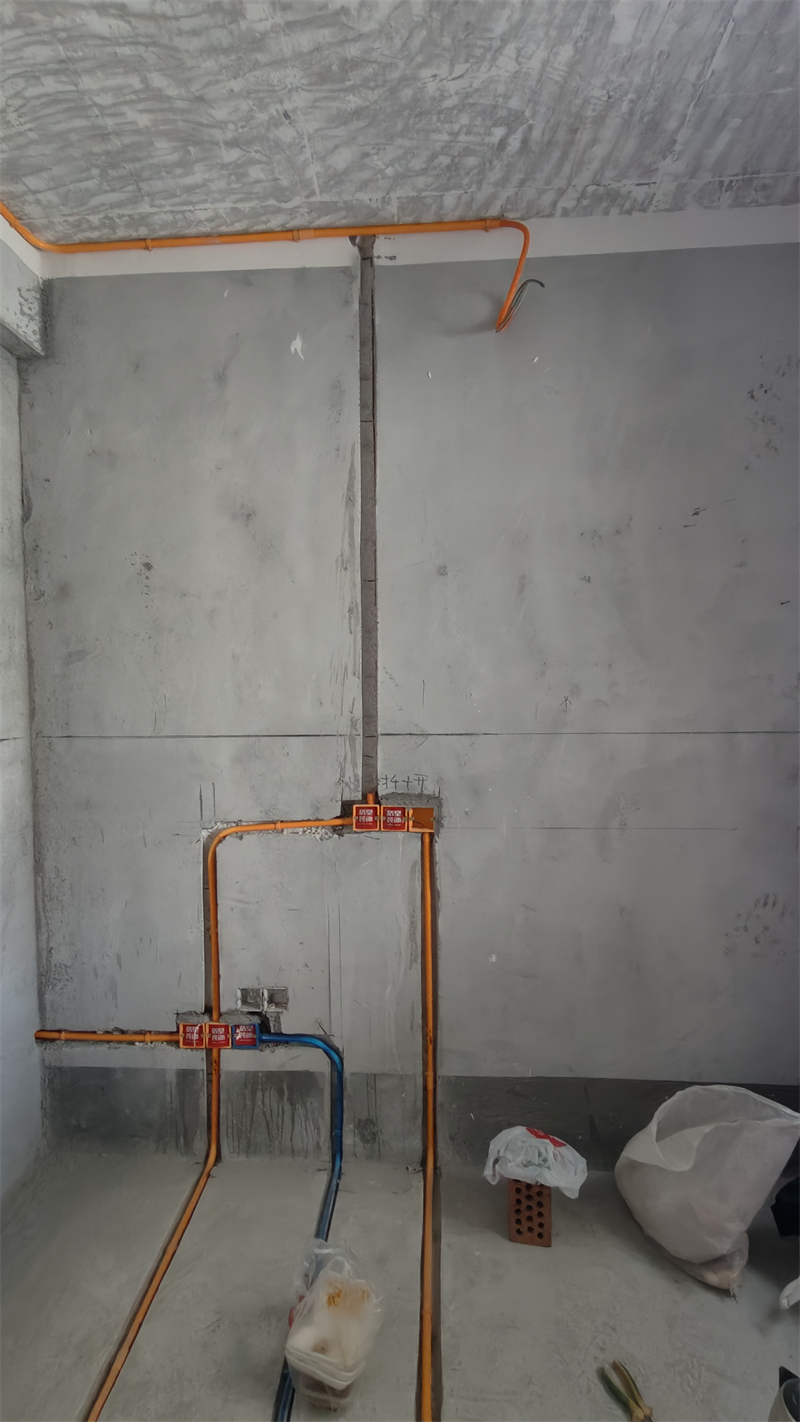

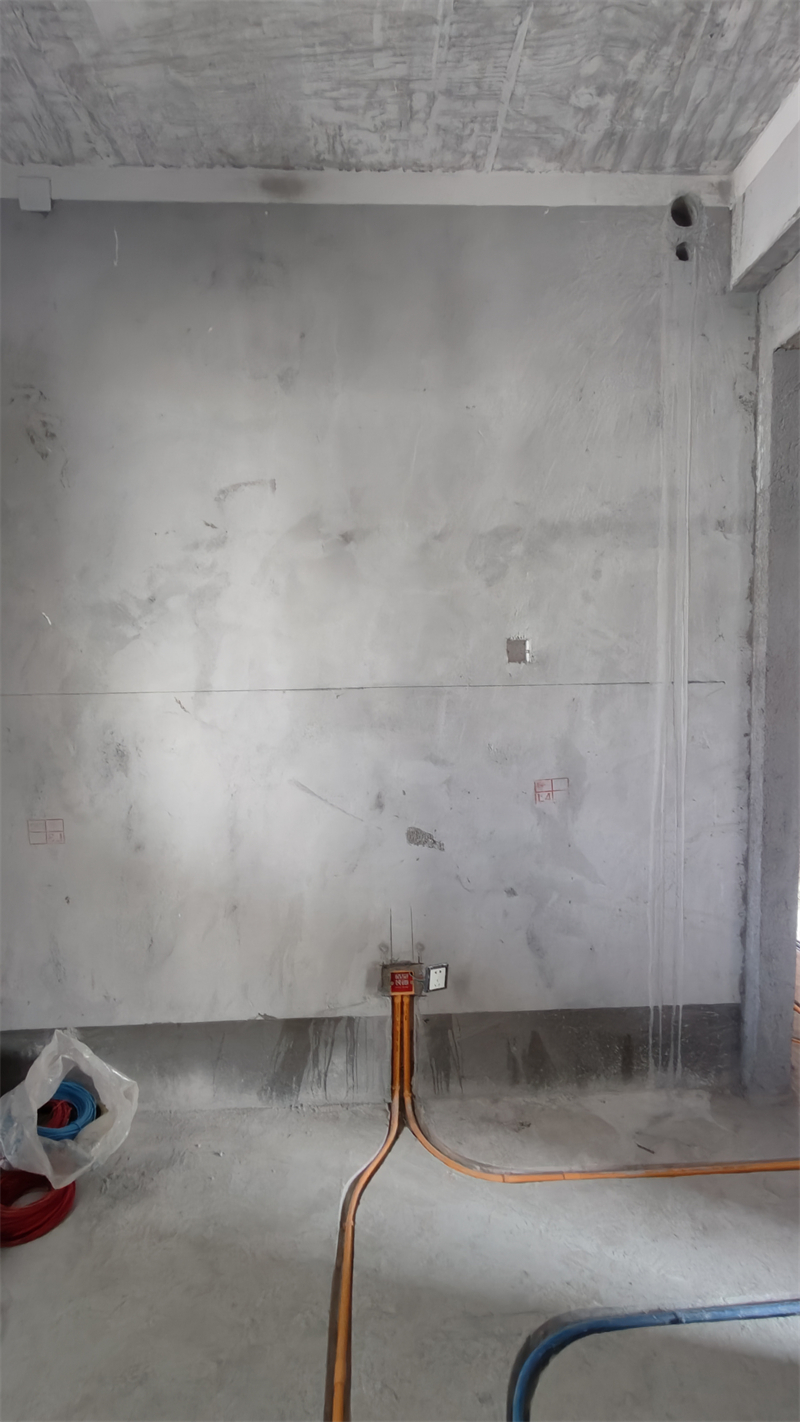

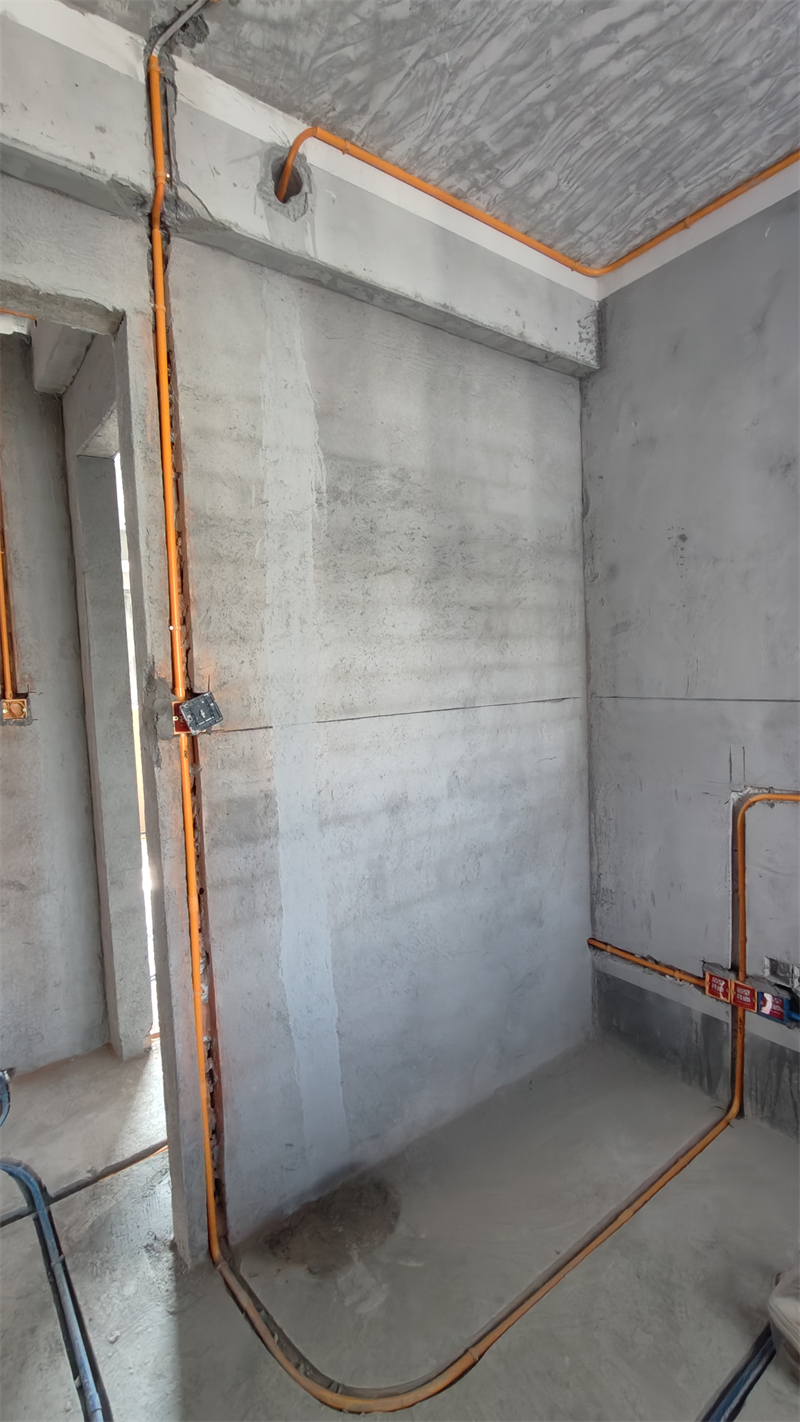

北次卧水电中途

发表于 2024-12-10 16:10:57

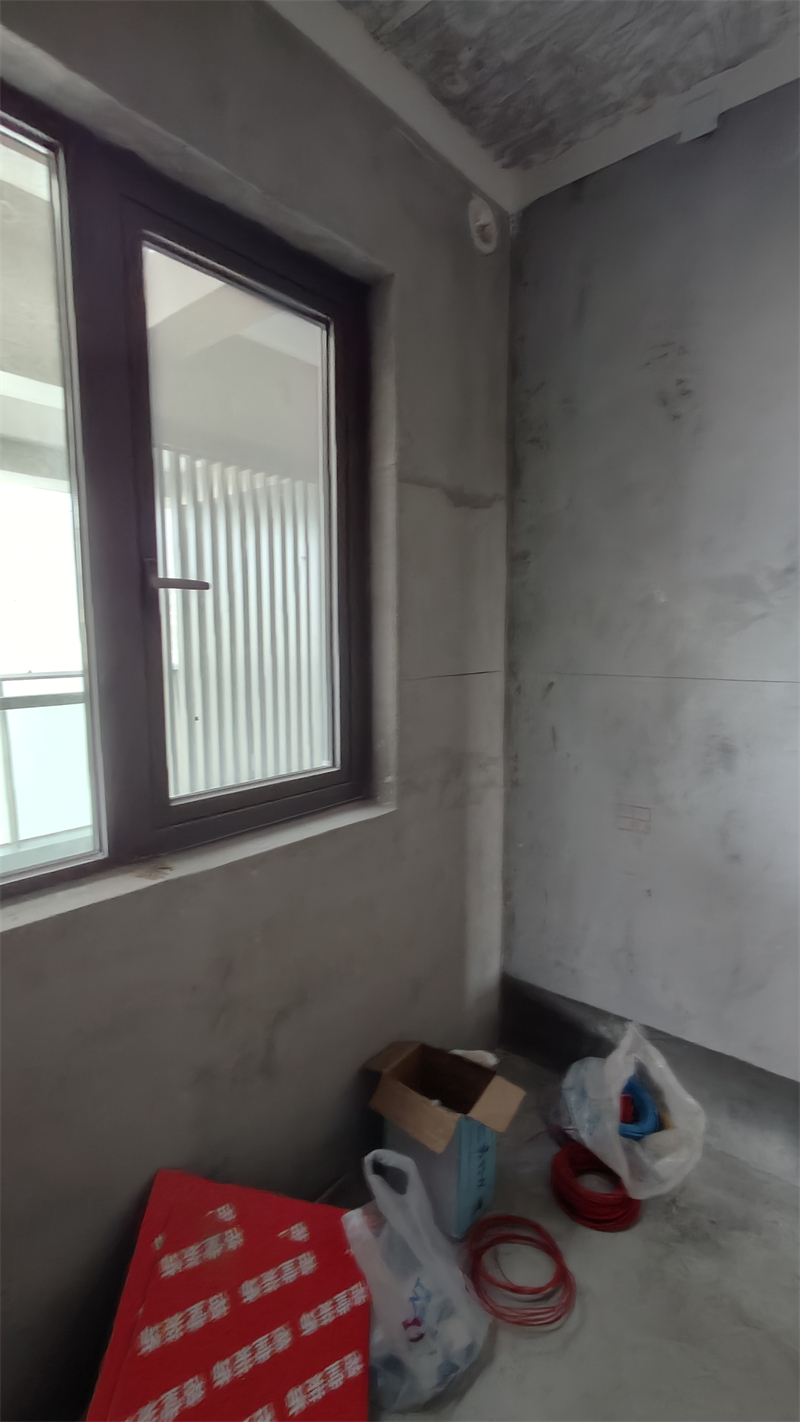

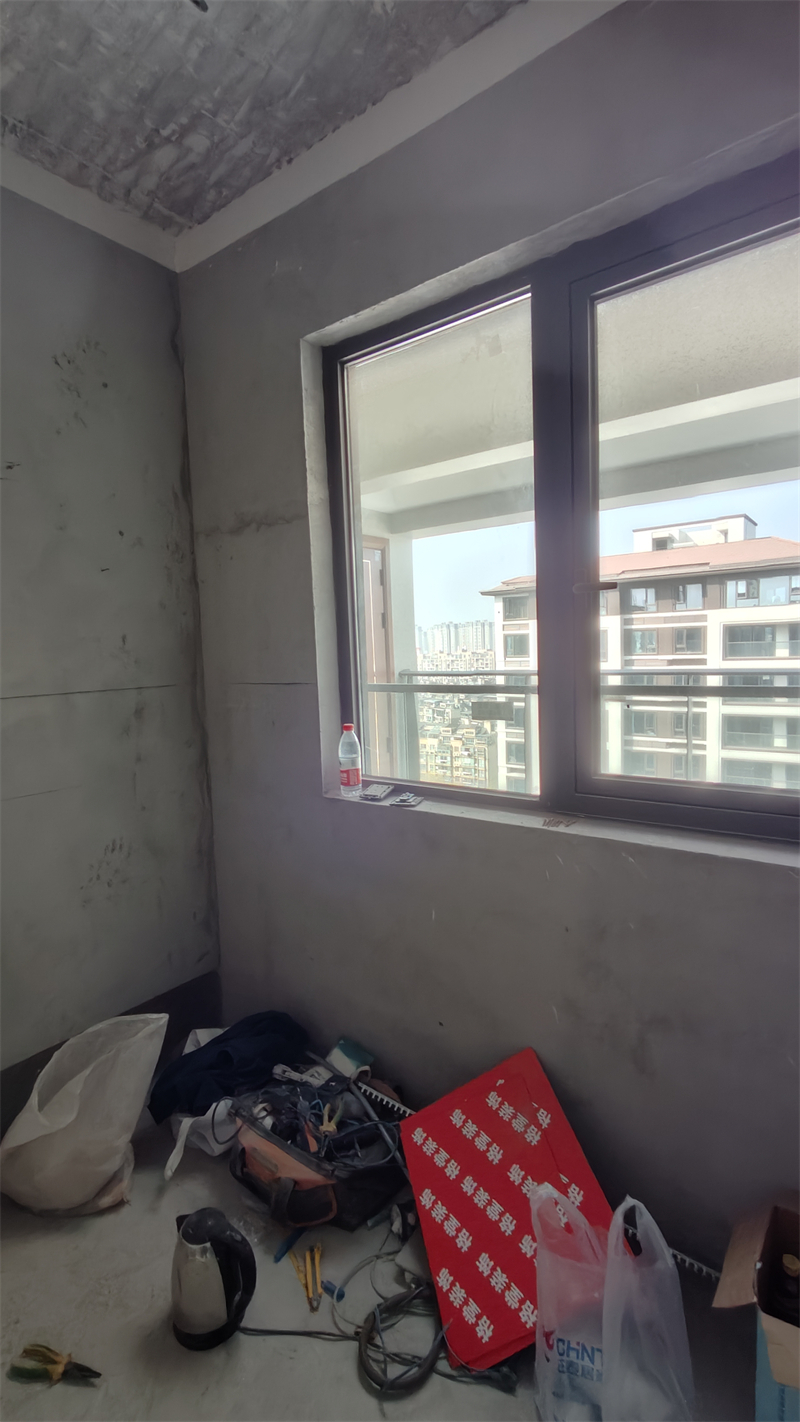

北次卧对角图

发表于 2024-12-10 16:12:44

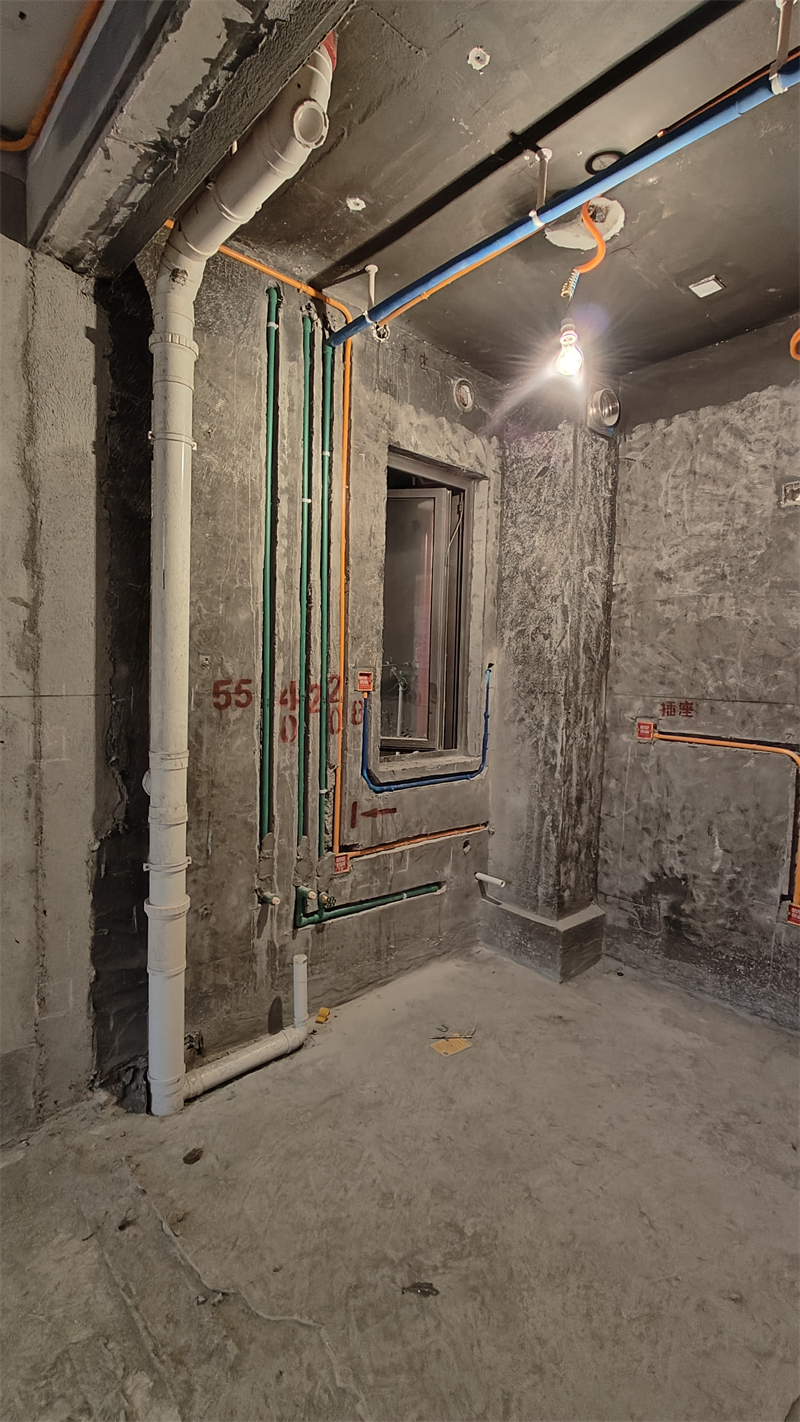

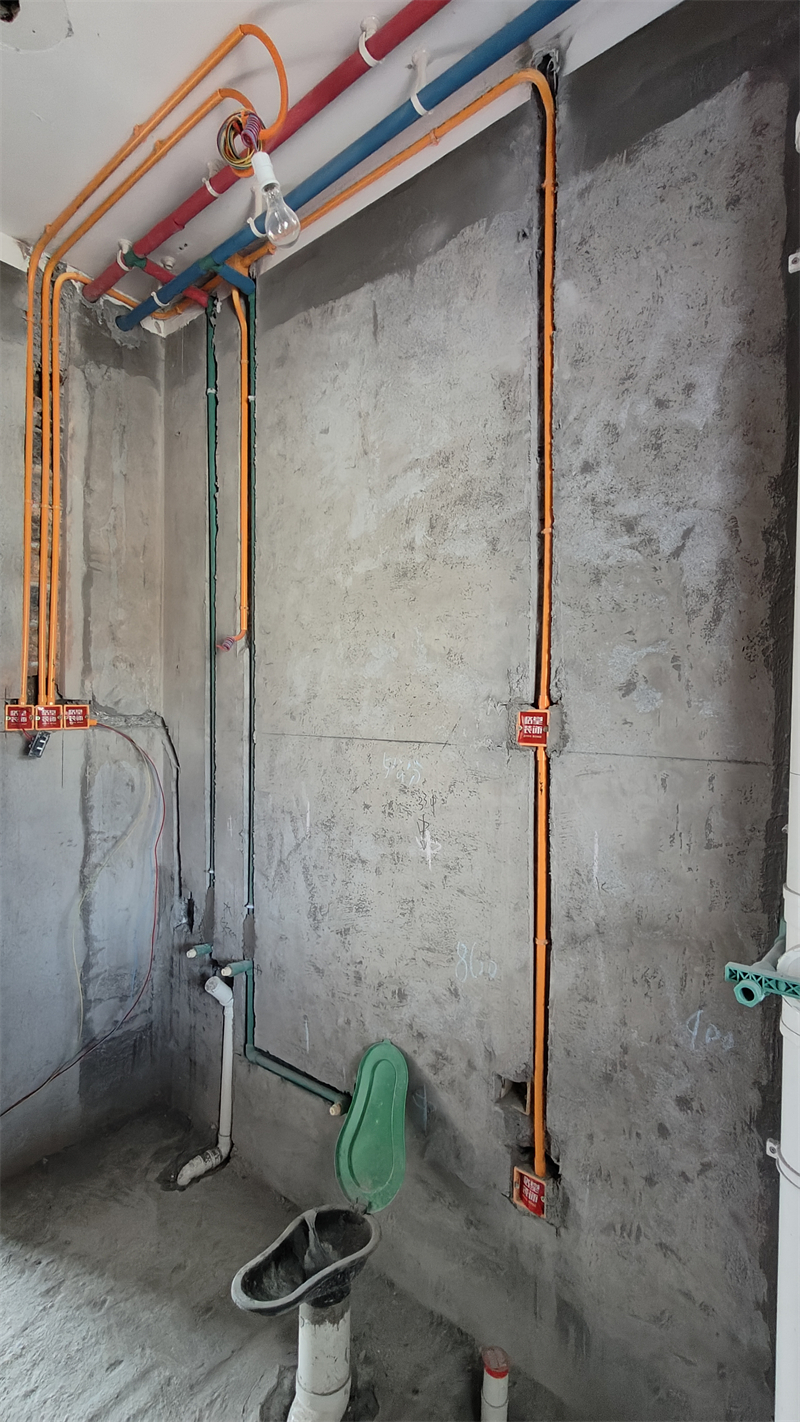

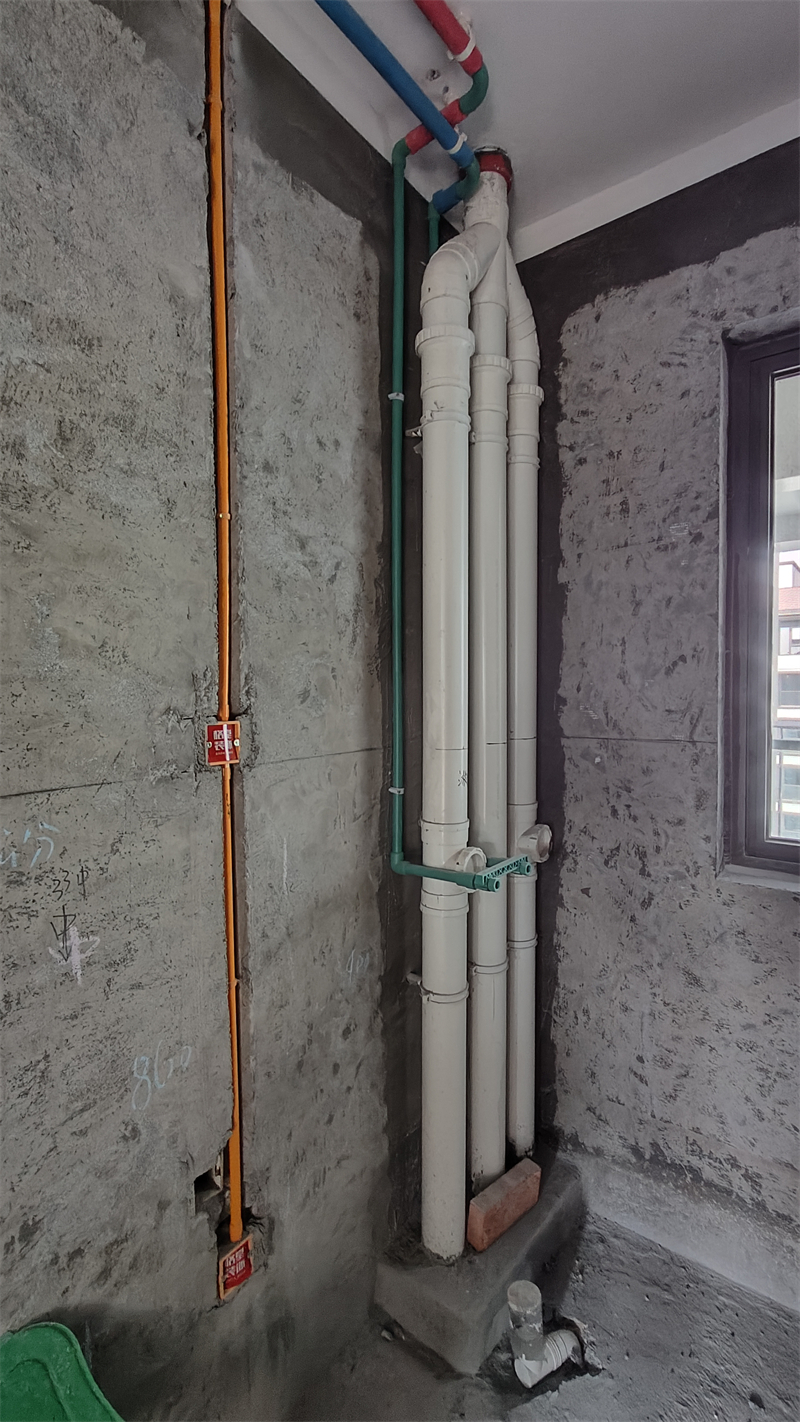

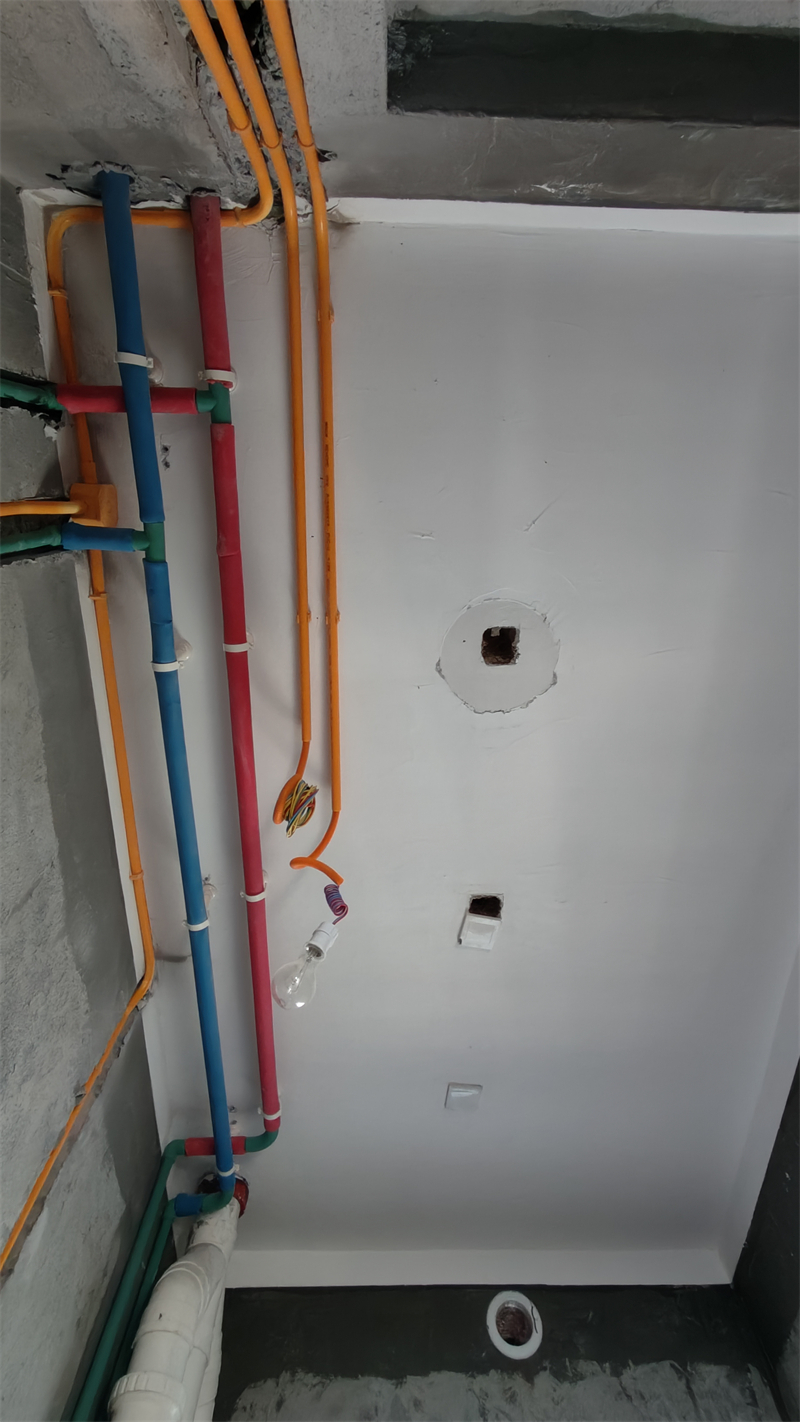

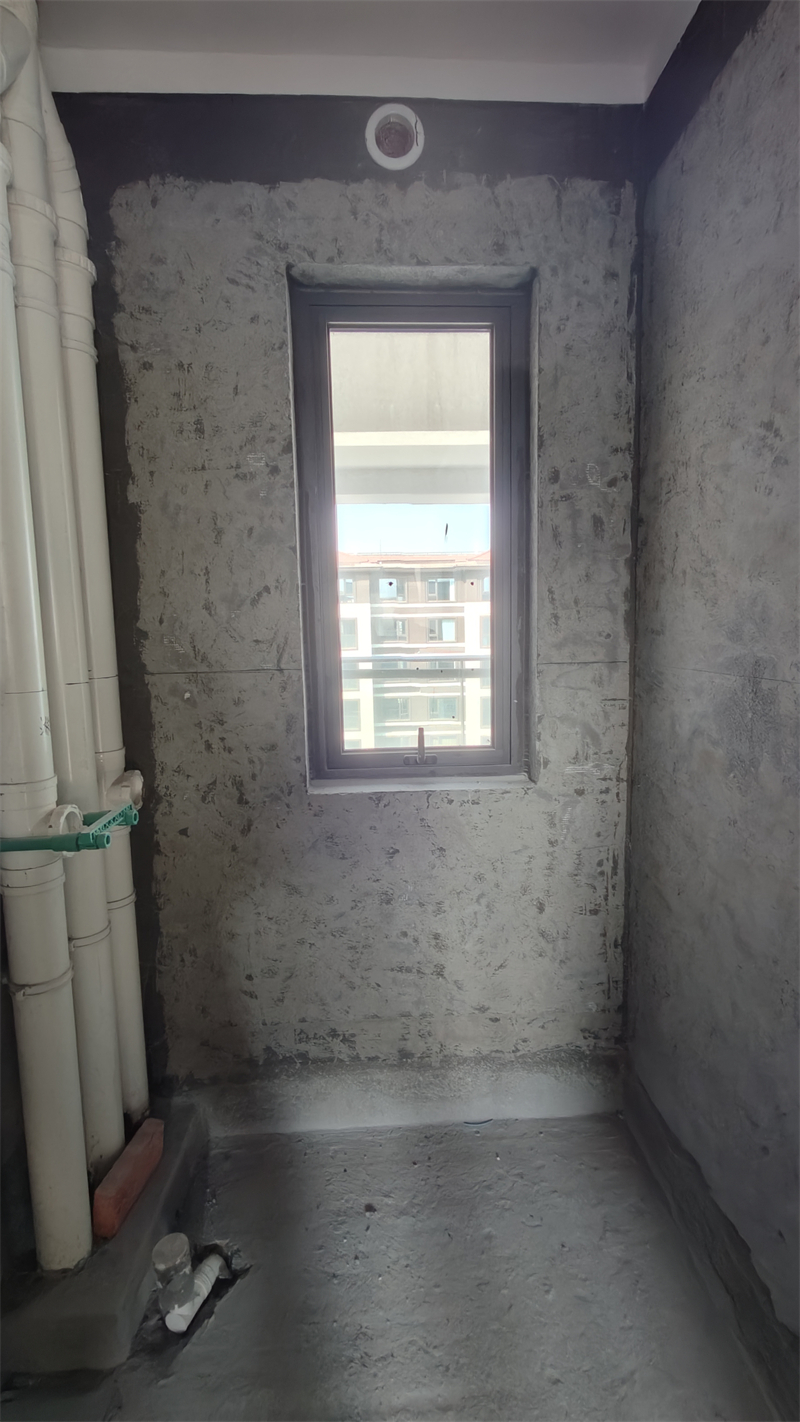

内卫水电中途

发表于 2024-12-10 16:13:46

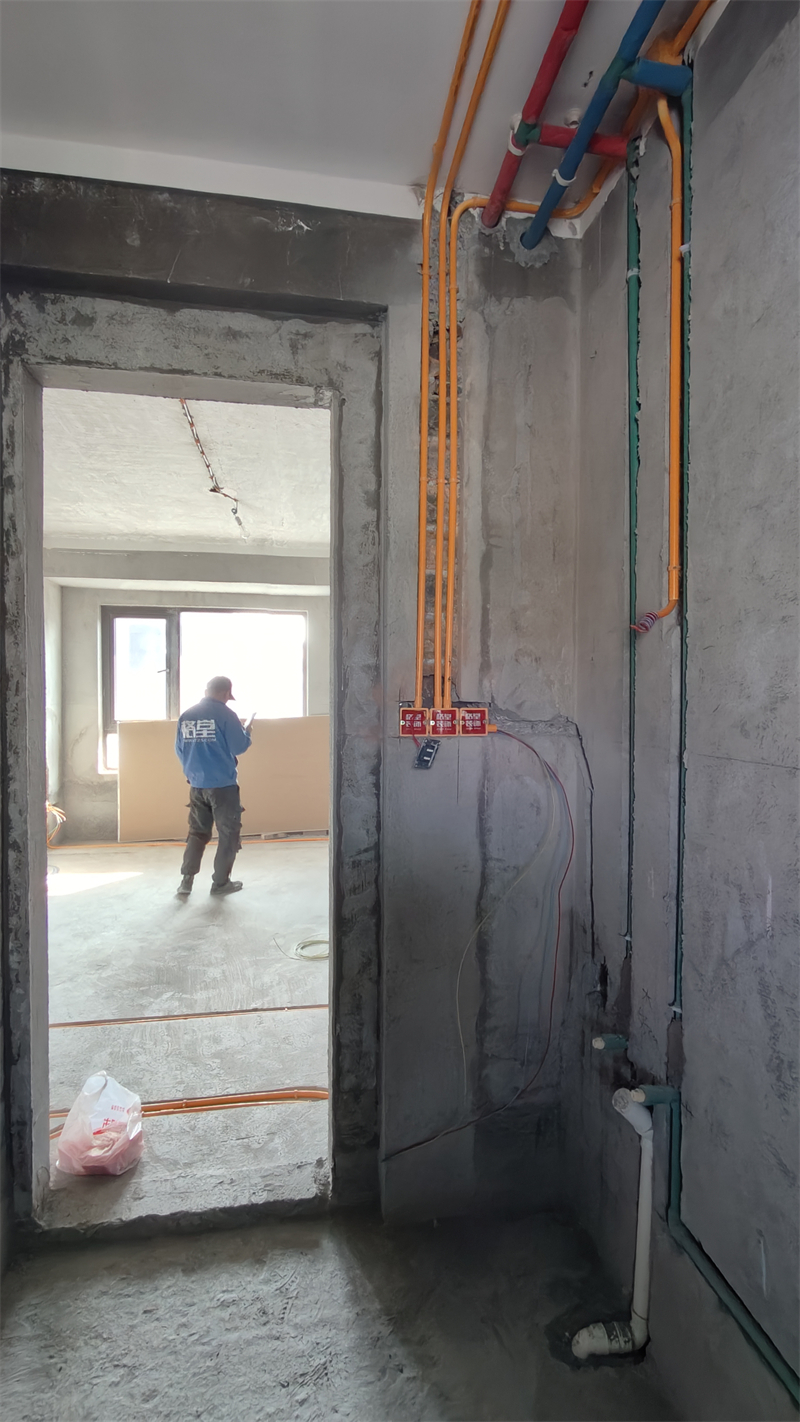

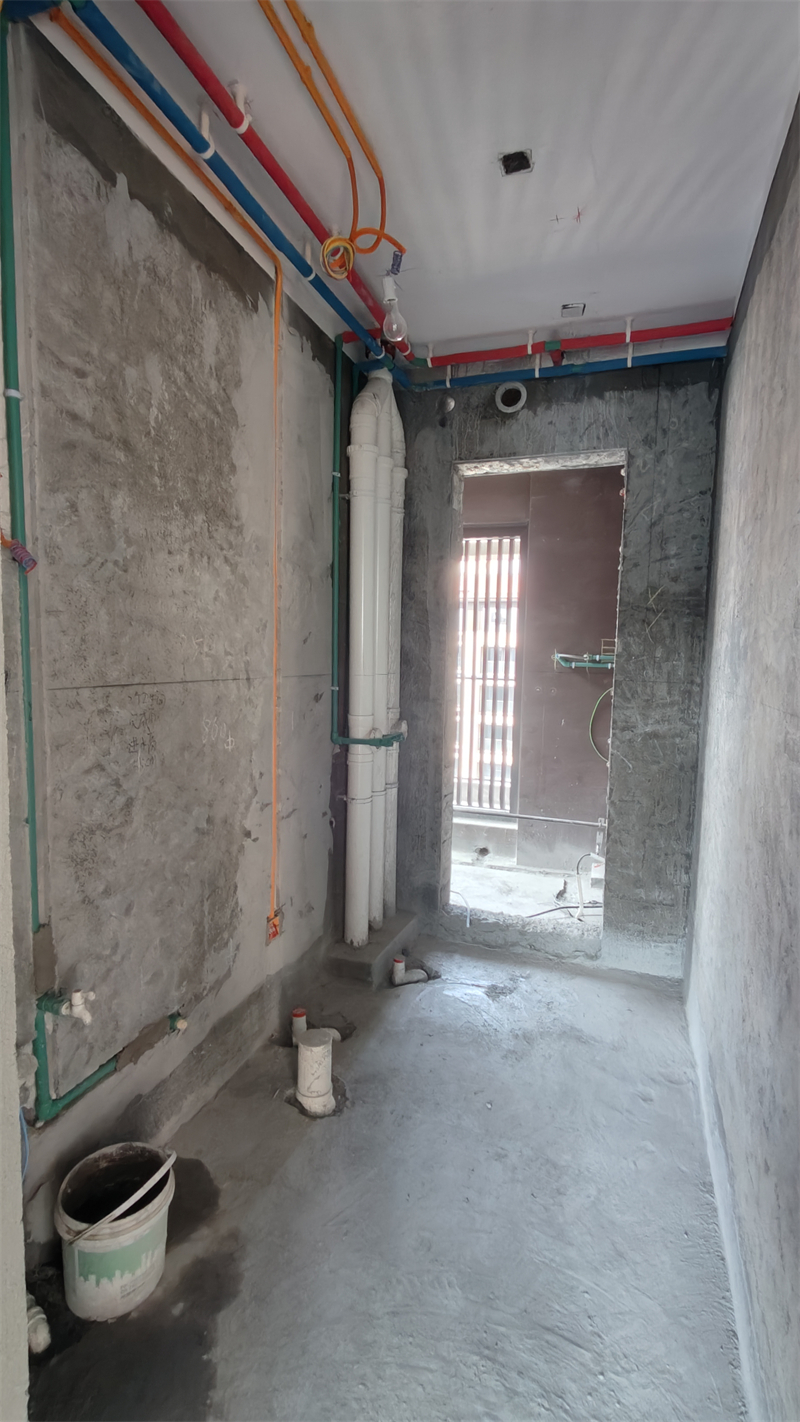

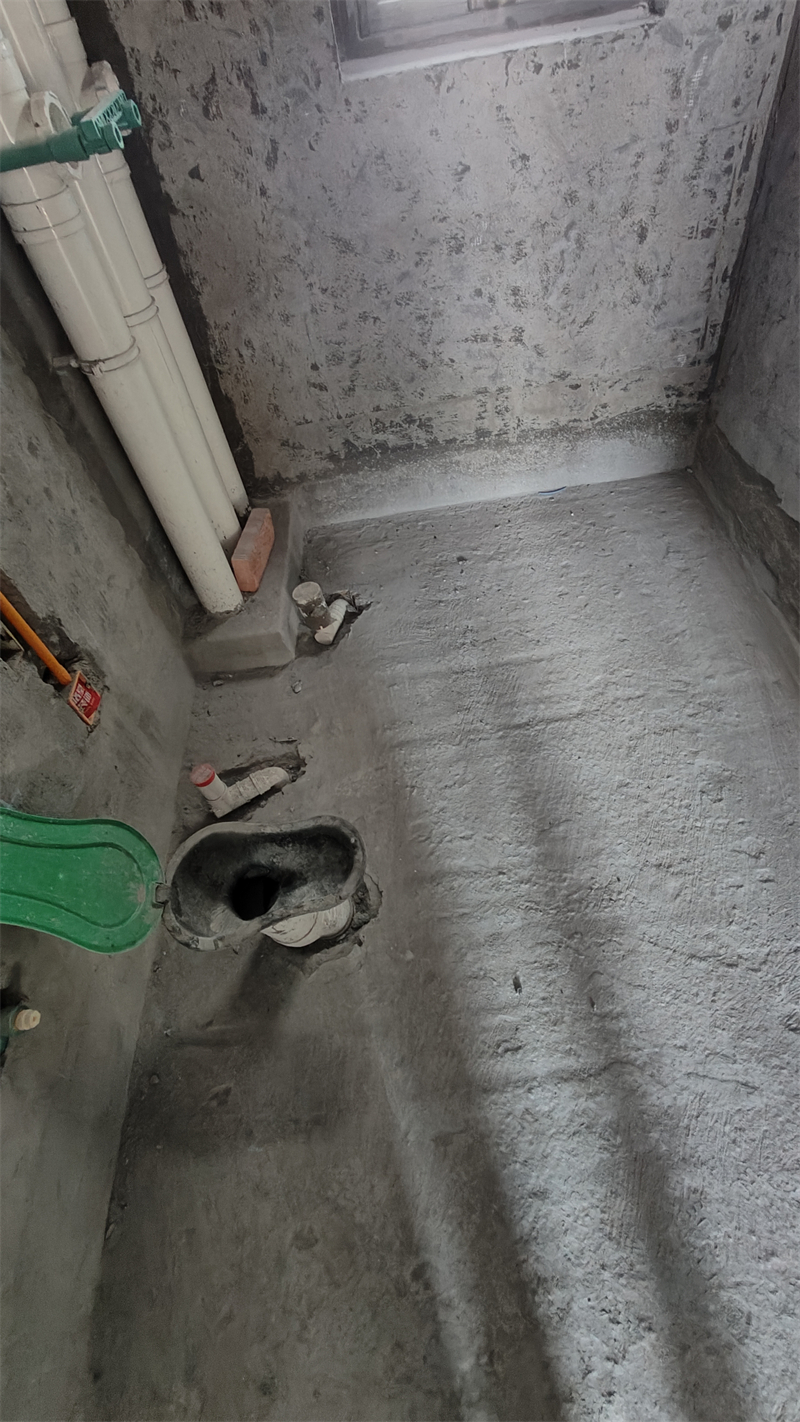

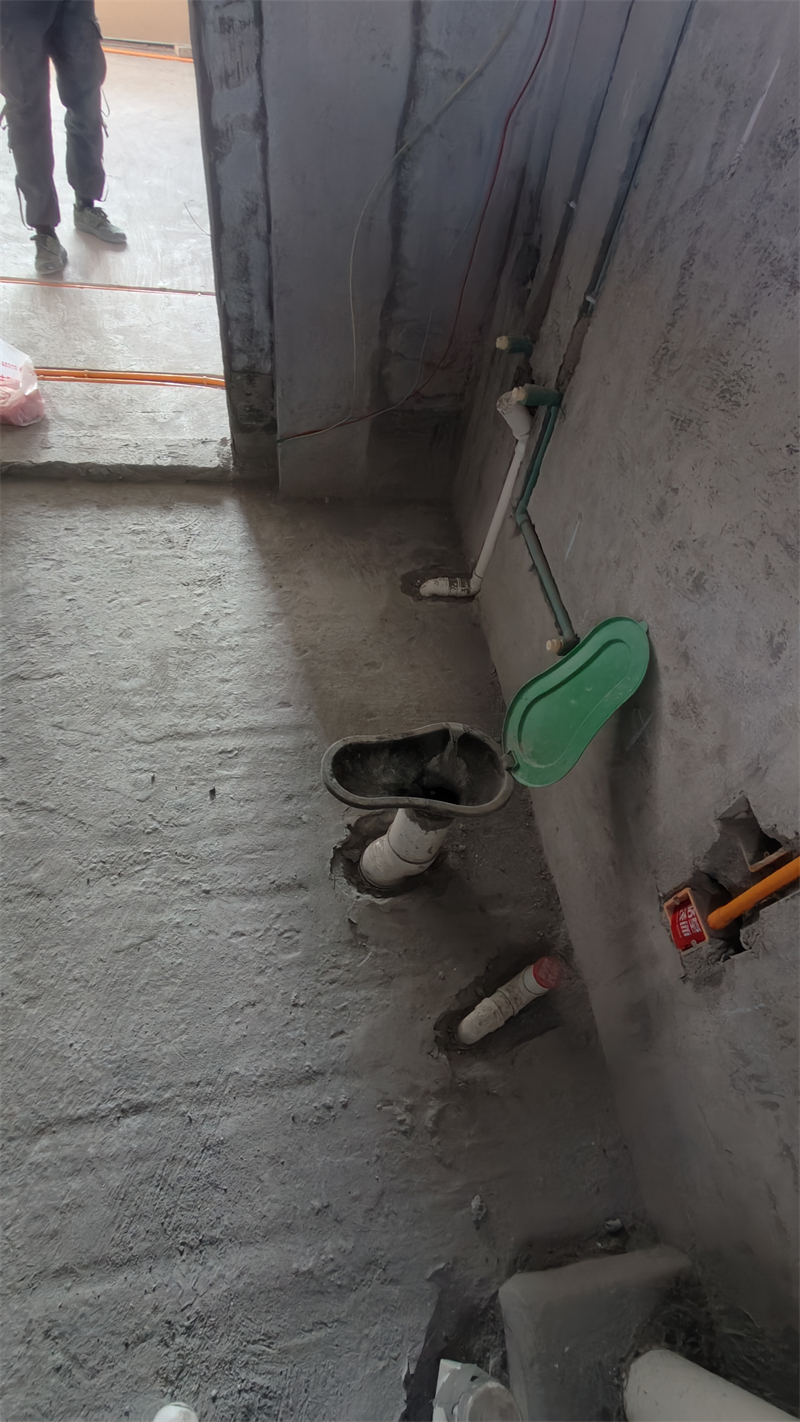

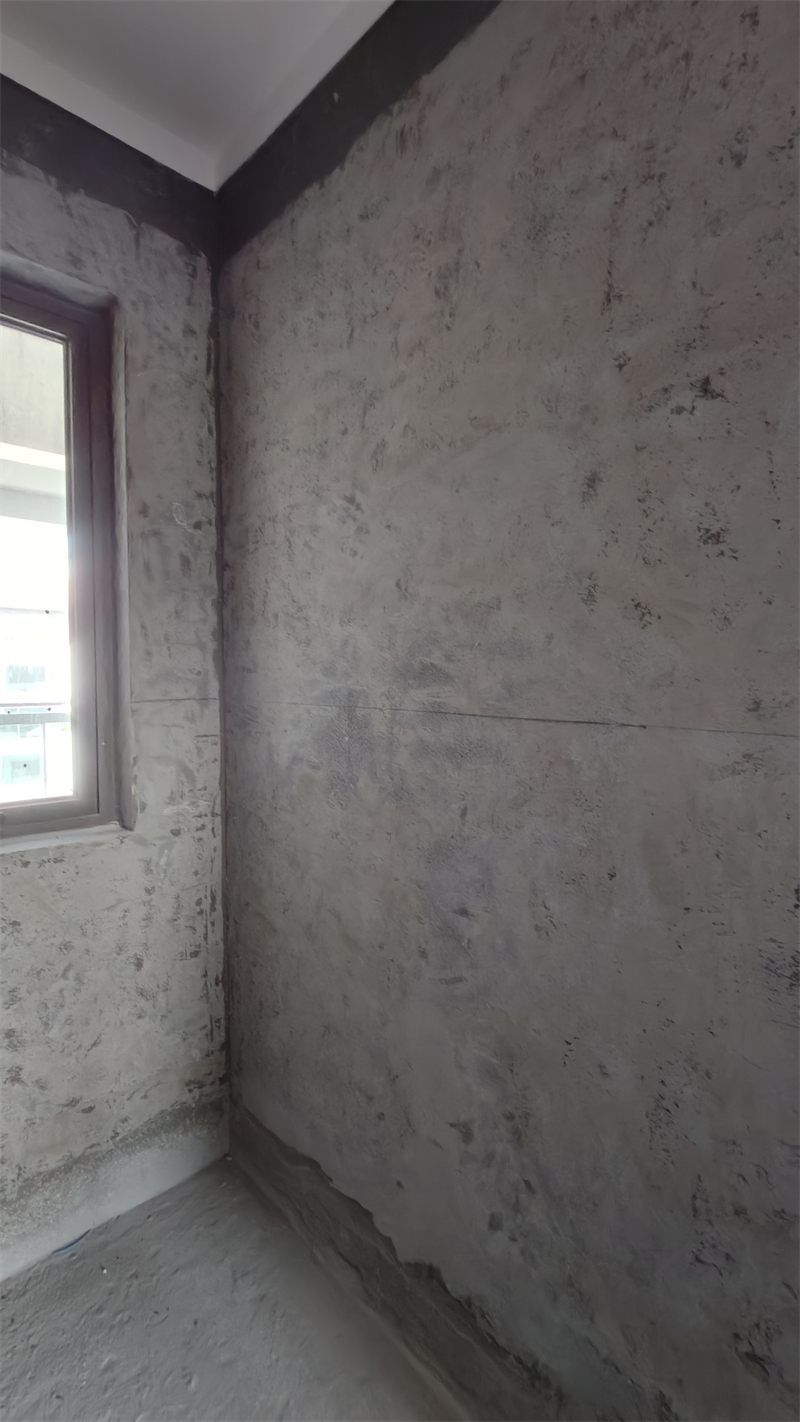

内卫对角图

发表于 2024-12-10 16:16:29

本帖最后由格堂余姐于 2024-12-10 16:19 编辑

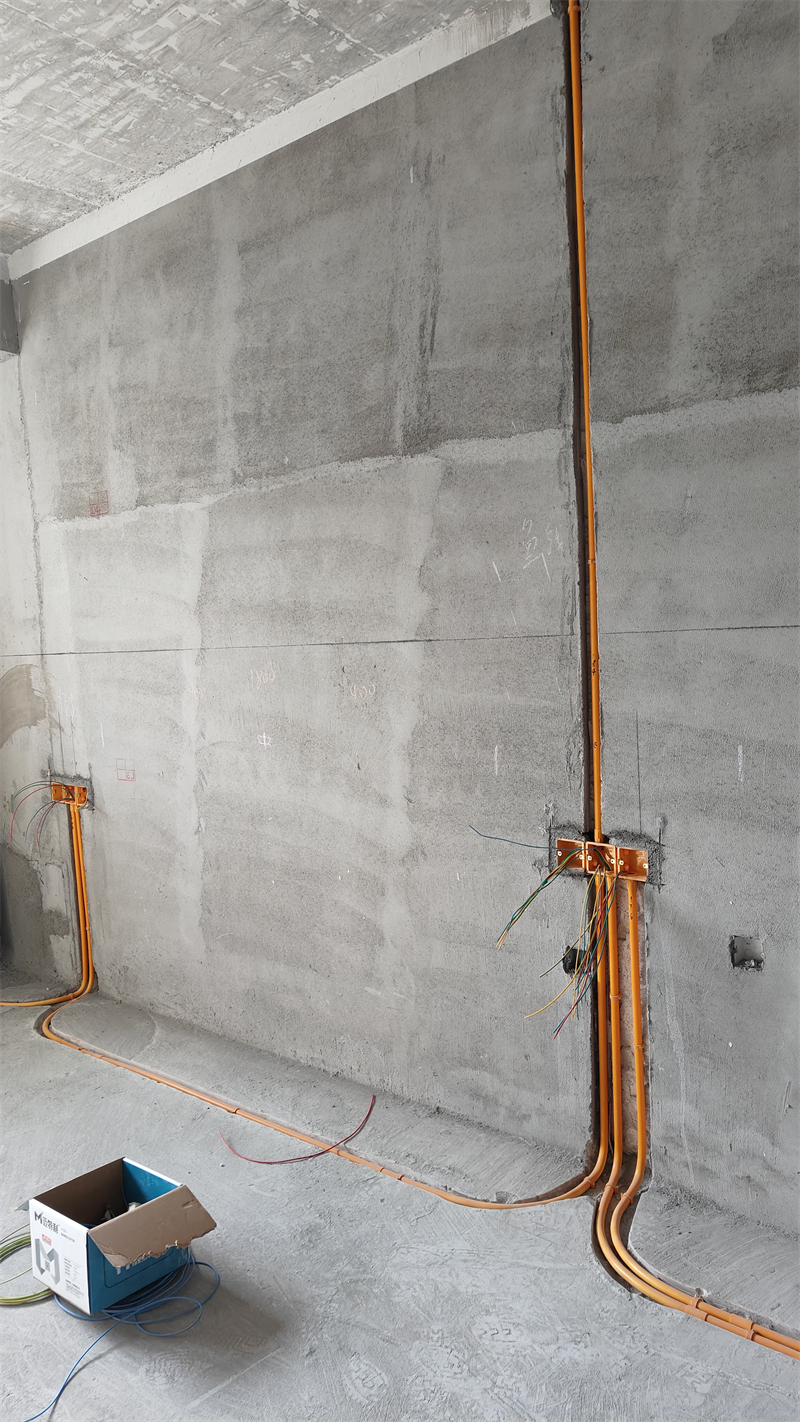

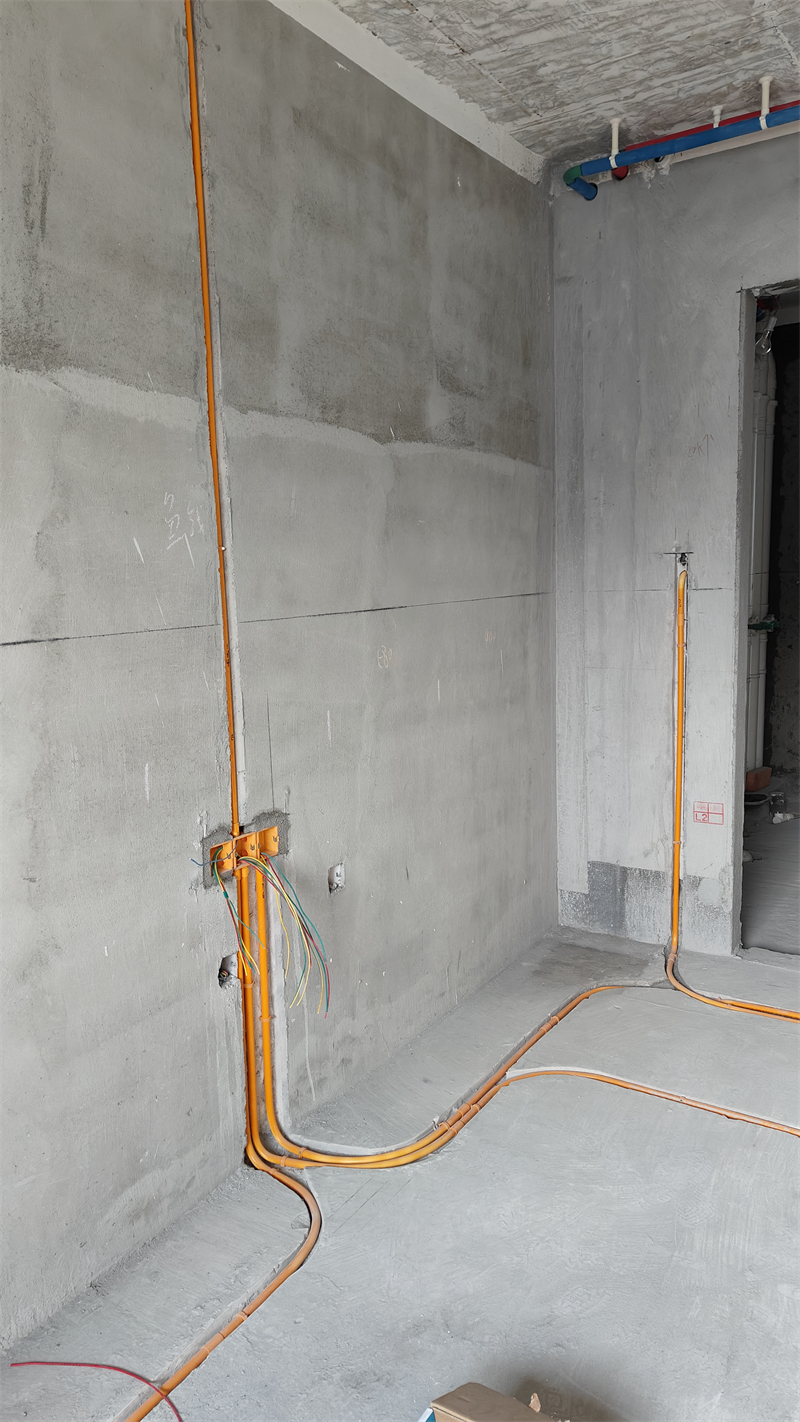

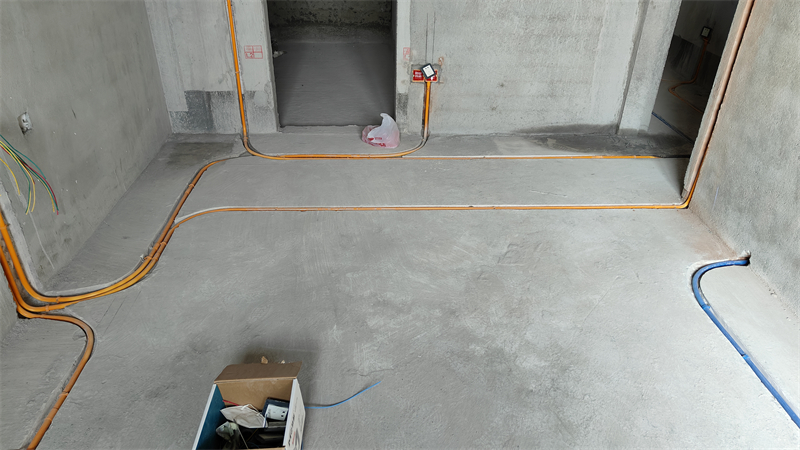

主卧水电中途

发表于 2024-12-10 16:20:52

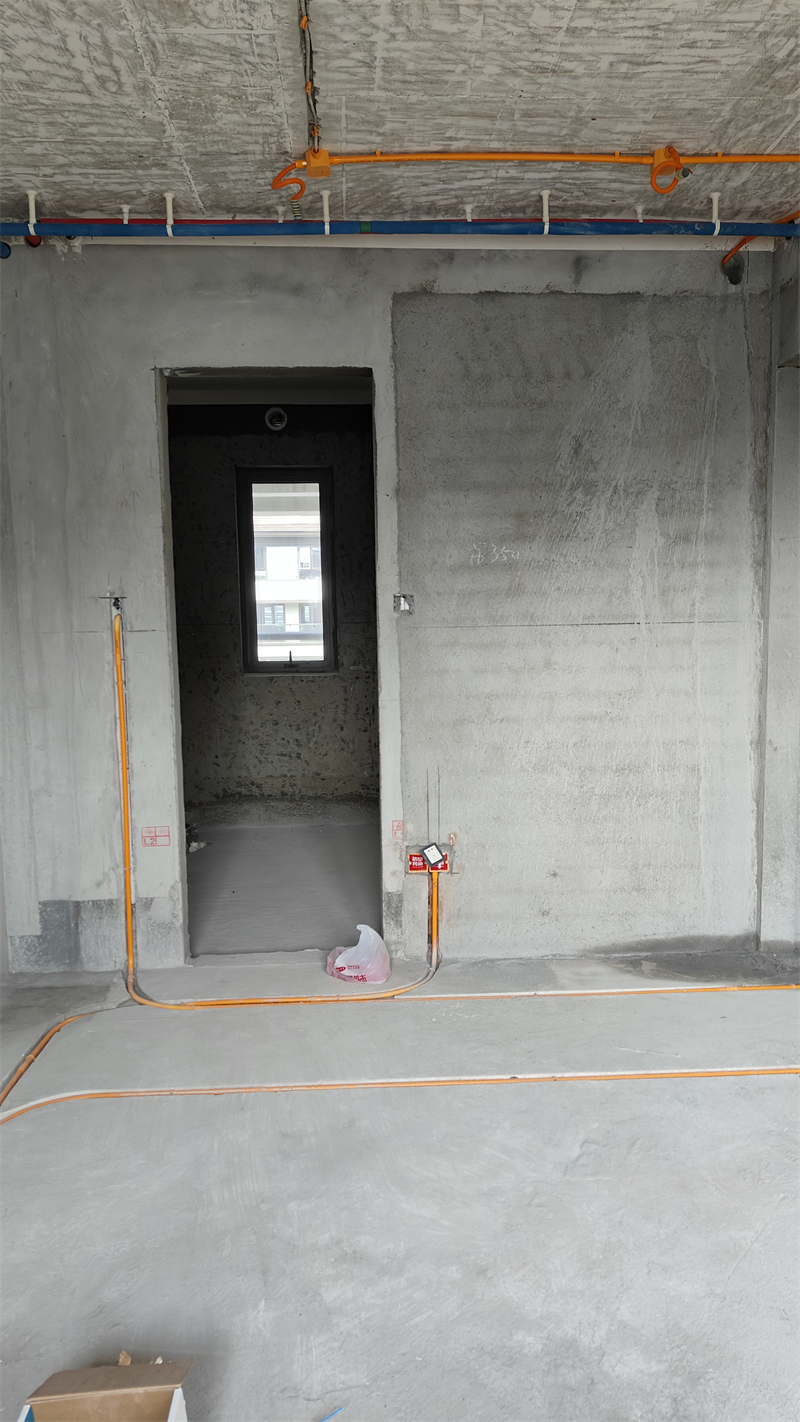

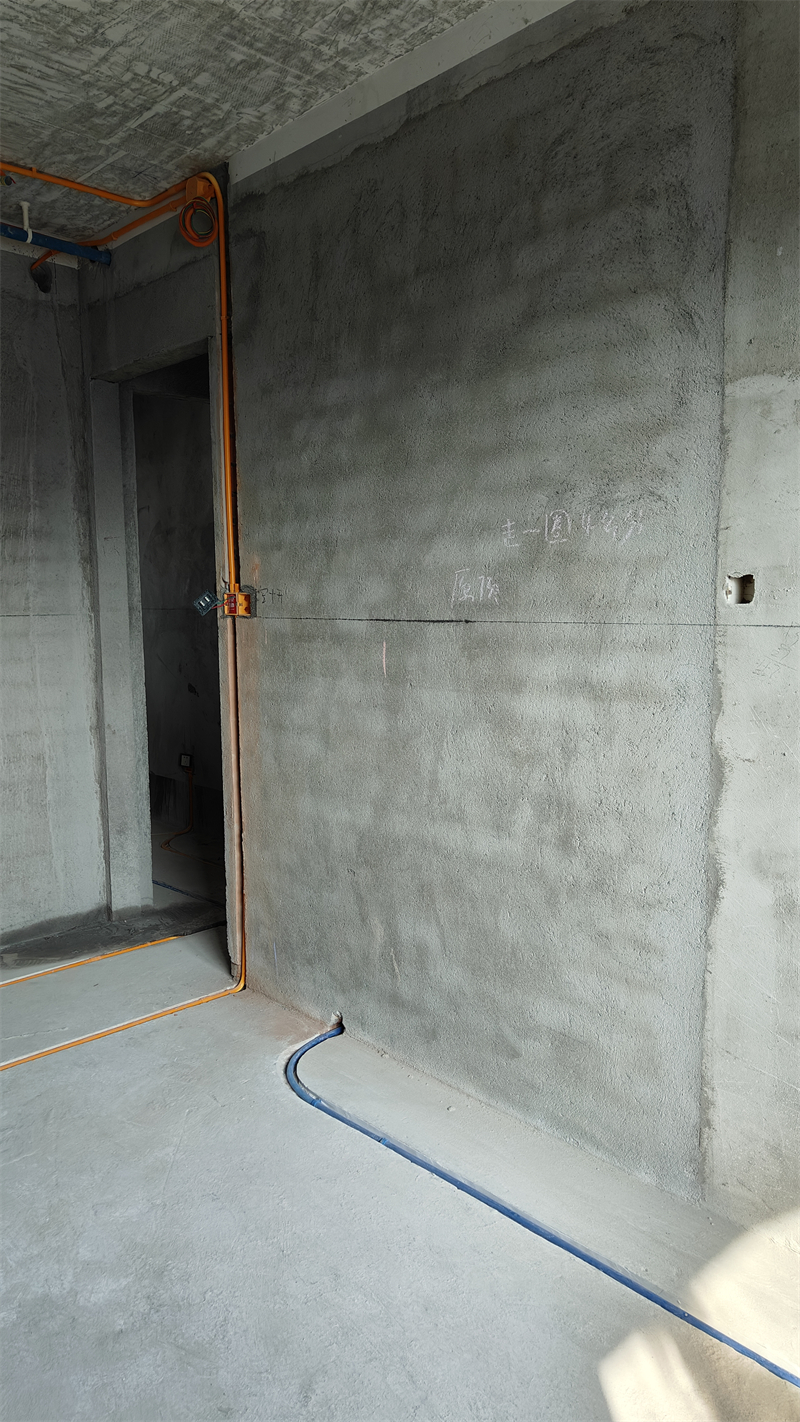

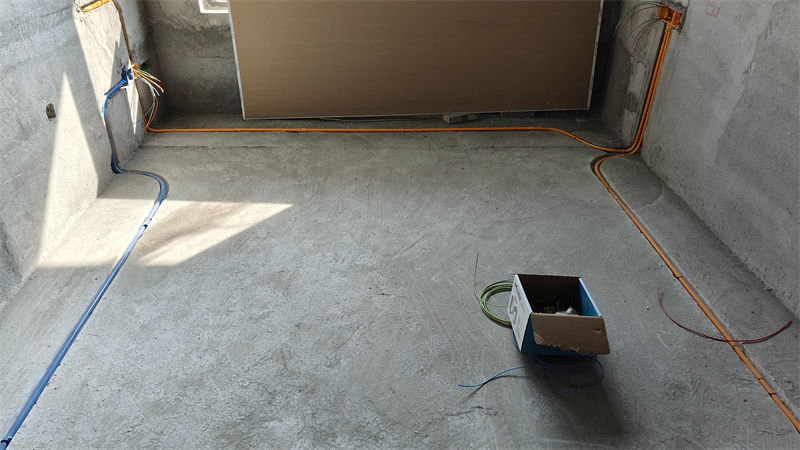

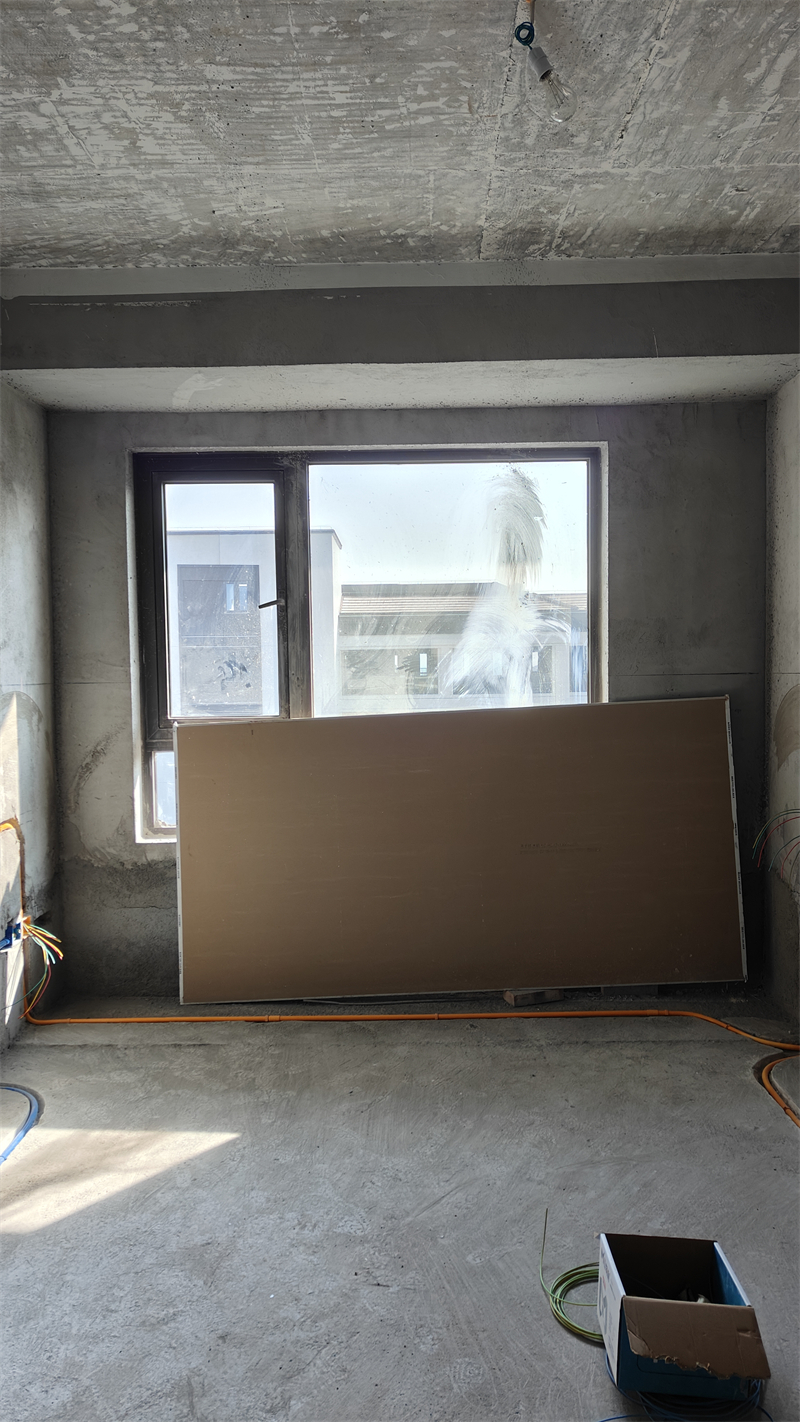

主卧对角图

发表于 2024-12-10 16:26:33

本帖最后由格堂余姐于 2024-12-10 16:29 编辑

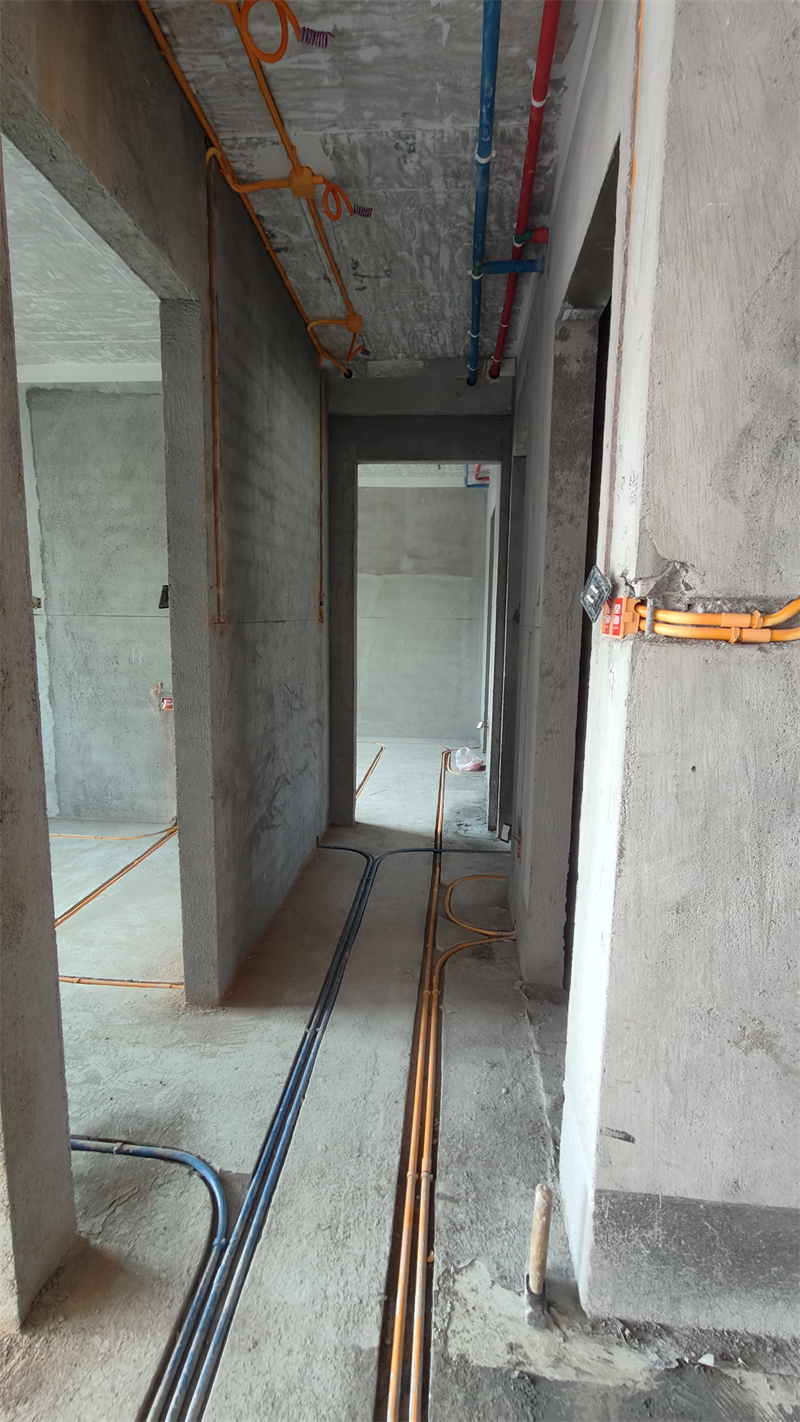

水电阶段工艺细节

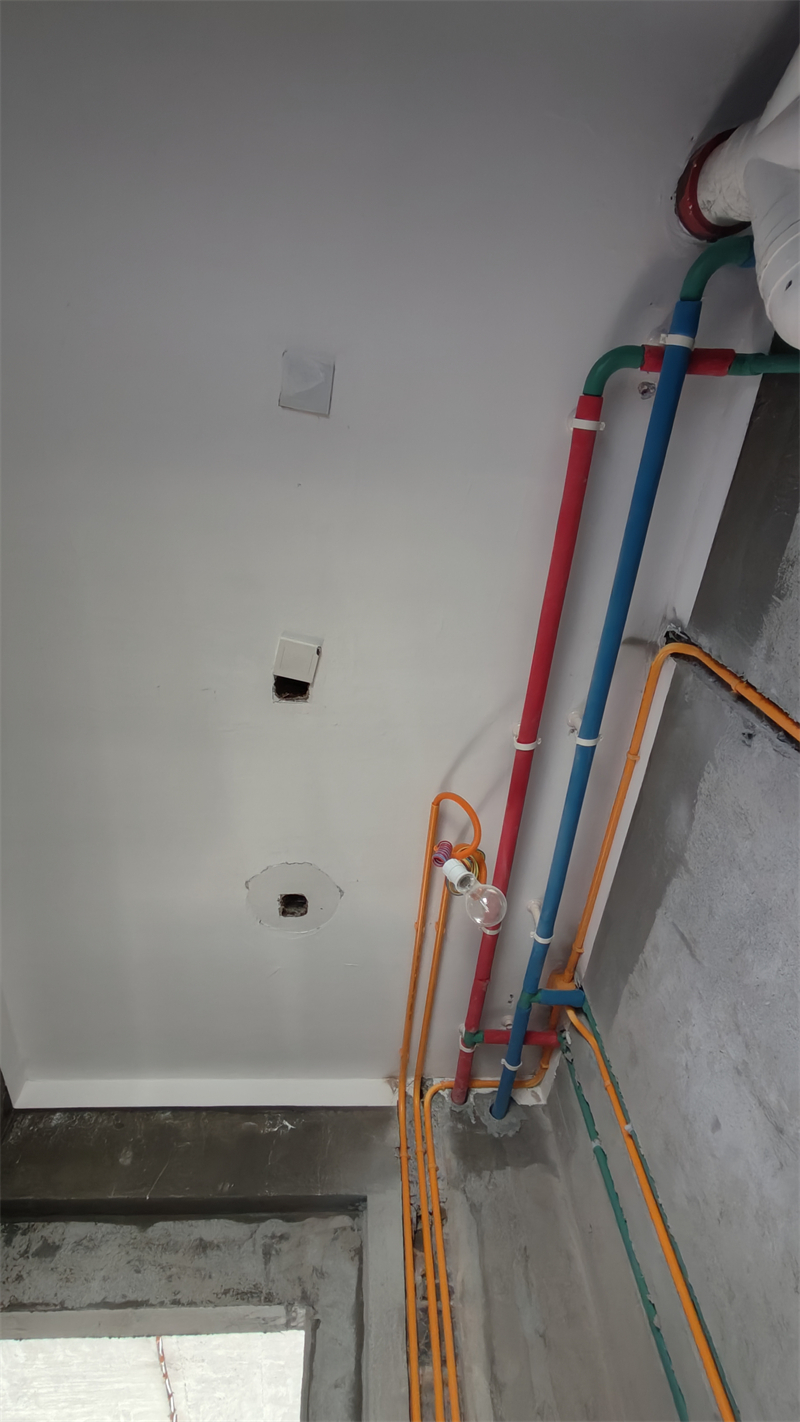

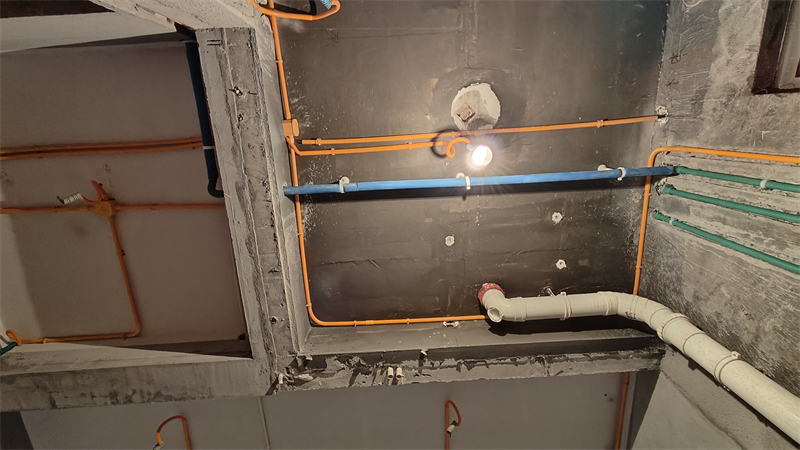

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

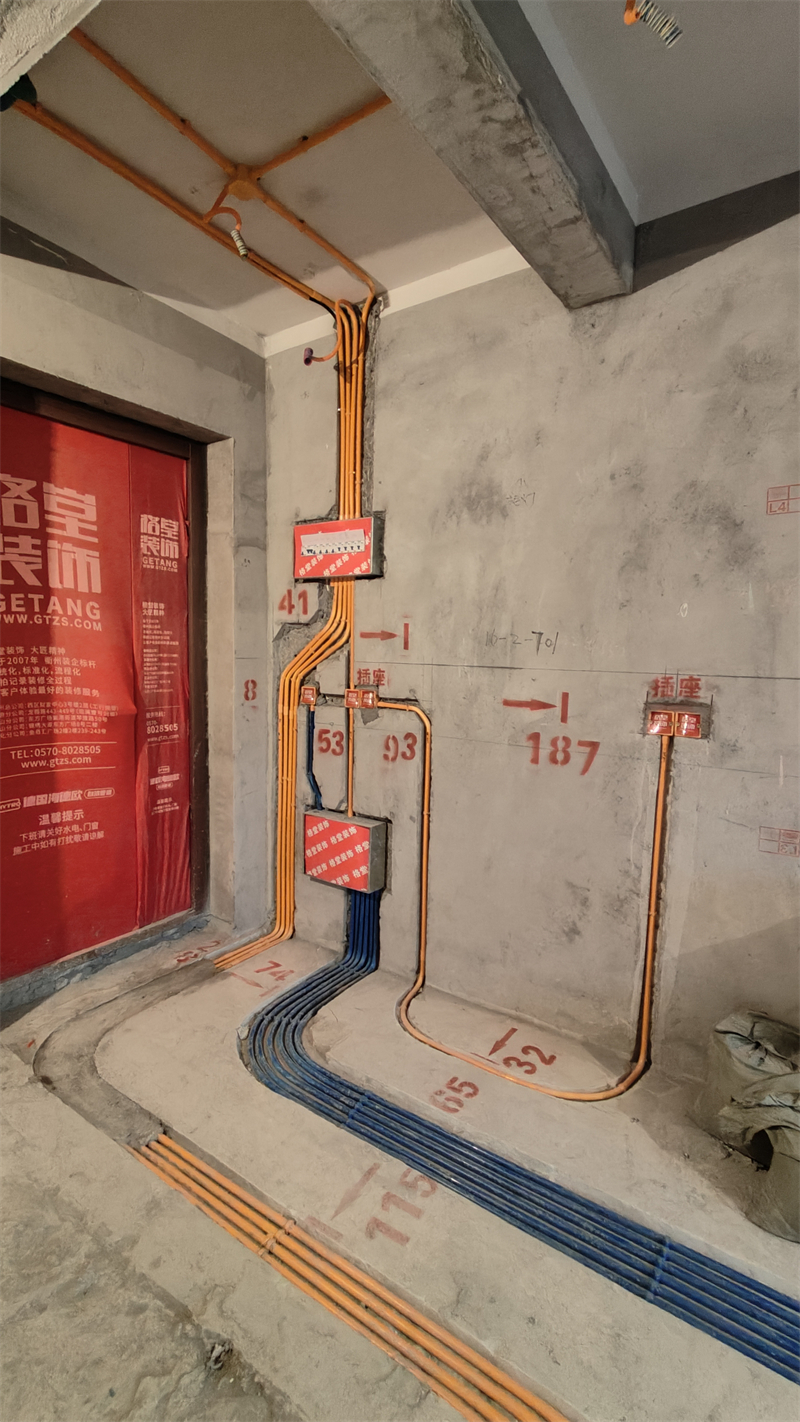

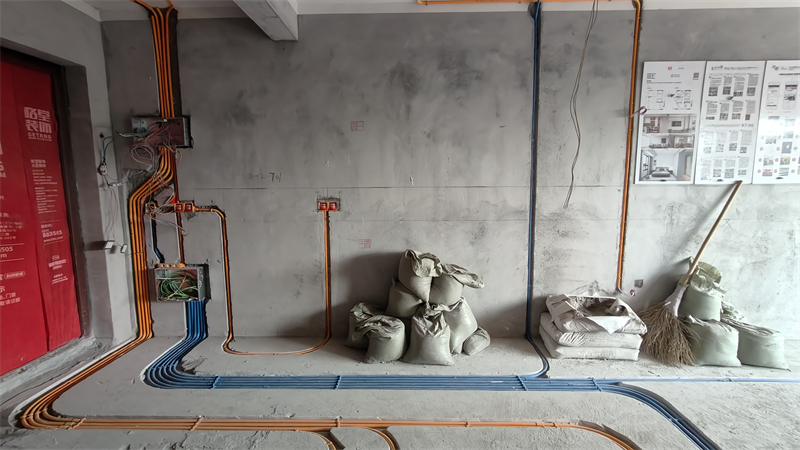

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

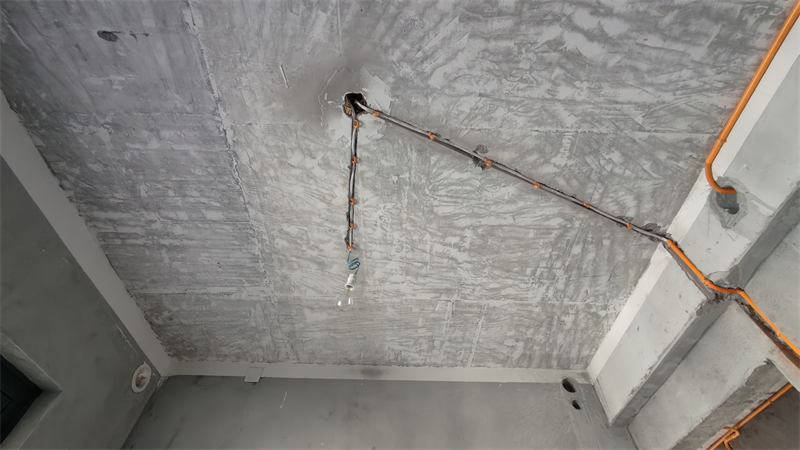

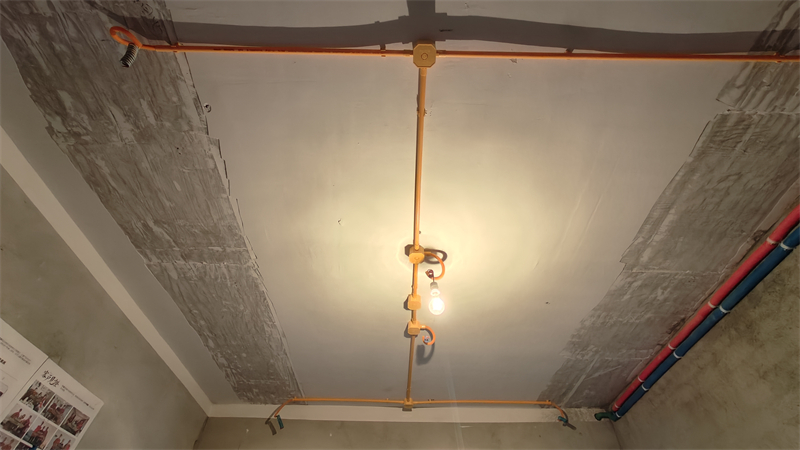

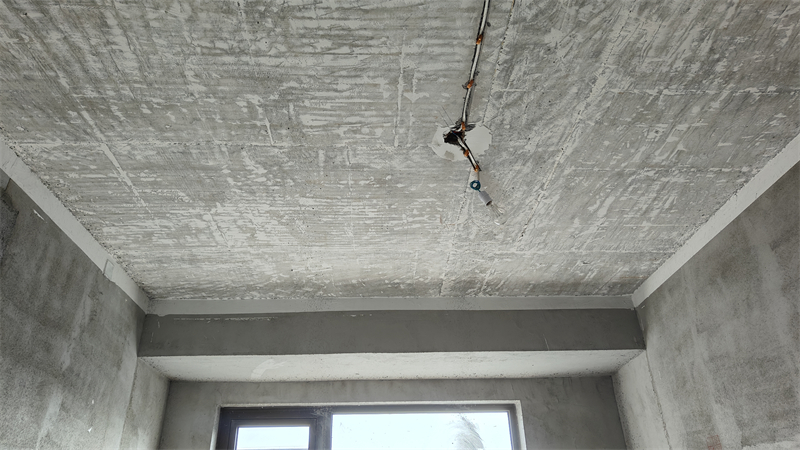

筒灯电线用波纹管保护。

发表于 2024-12-13 14:14:49

本帖最后由格堂余姐于 2024-12-13 14:48 编辑

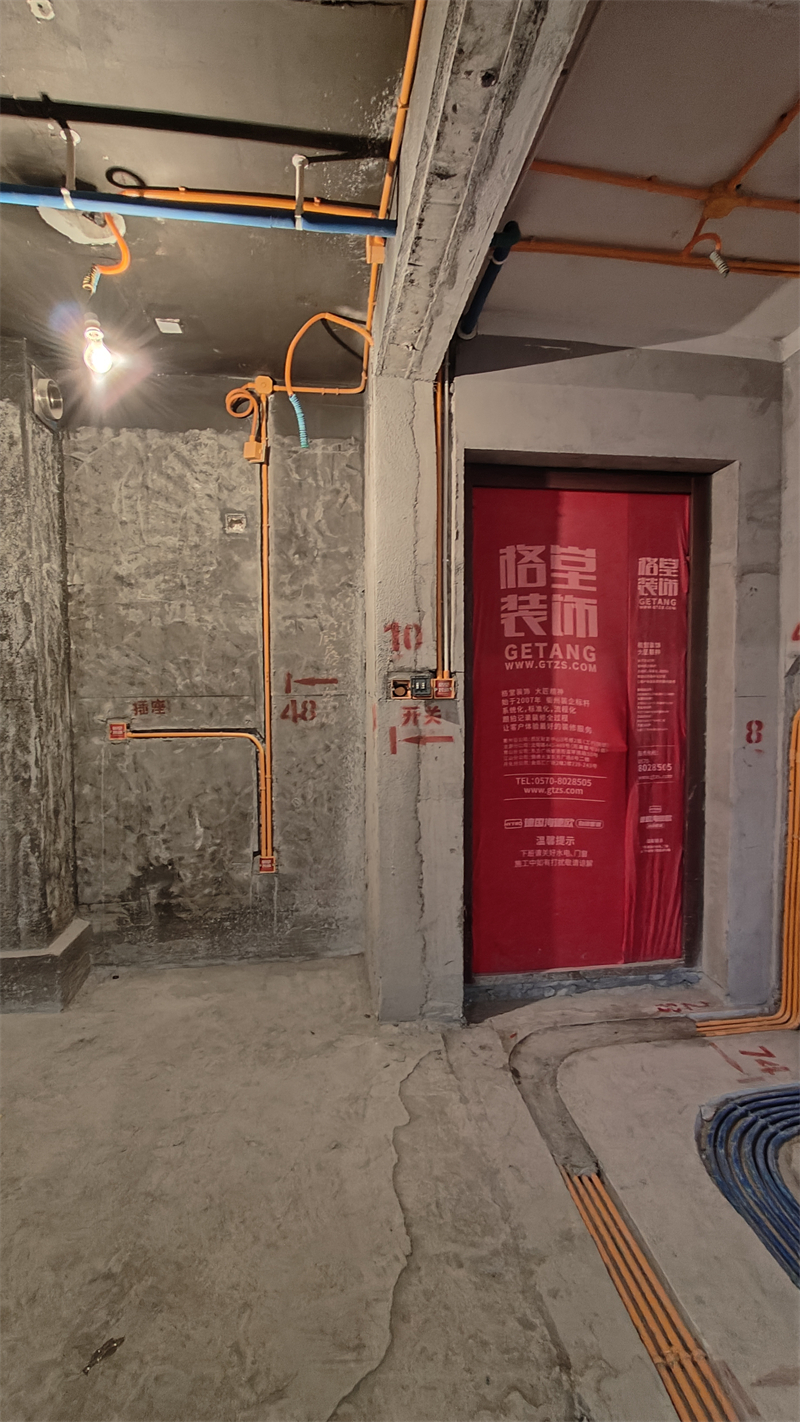

水电完工阶段

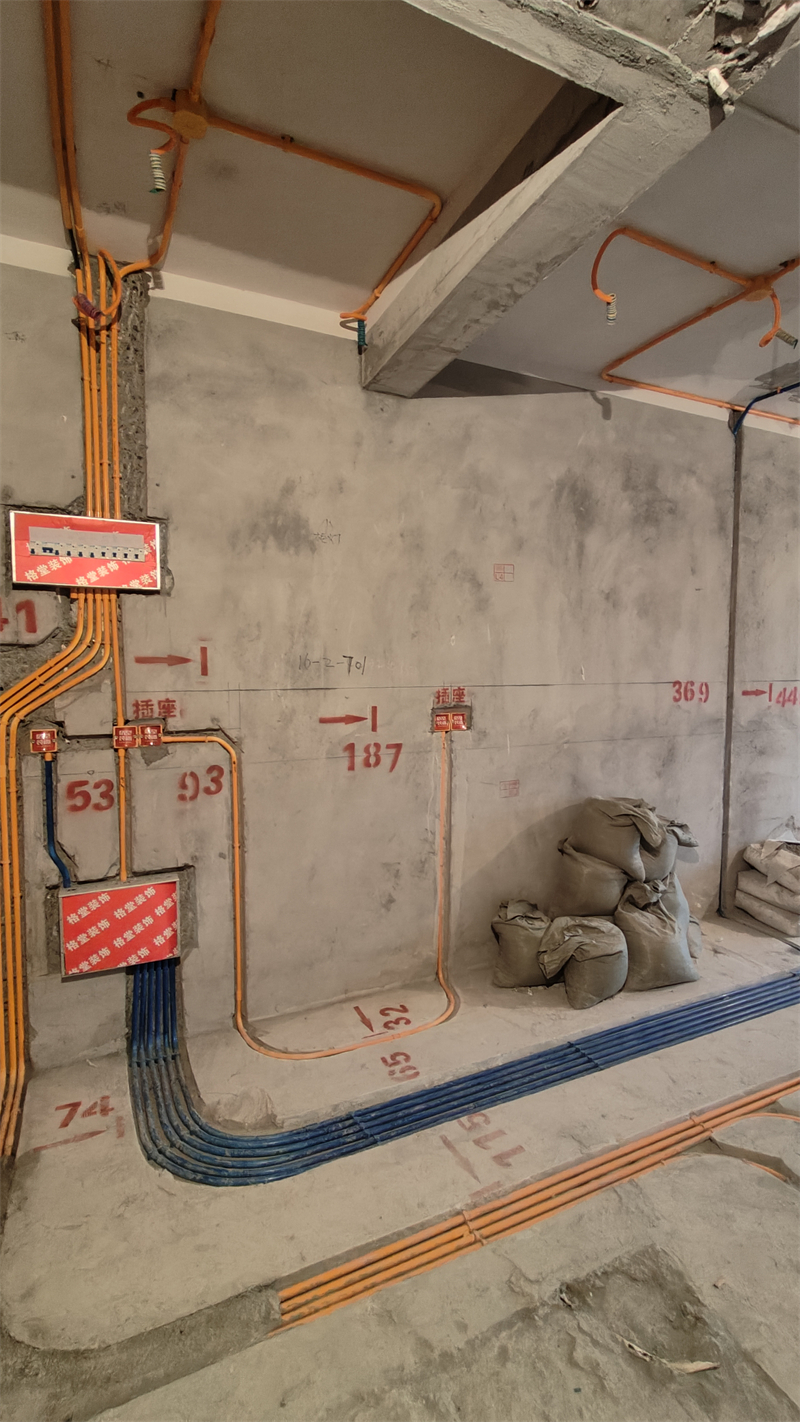

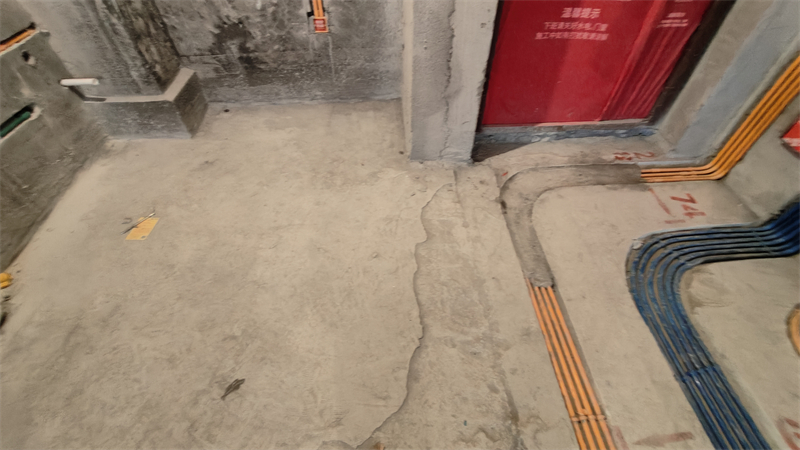

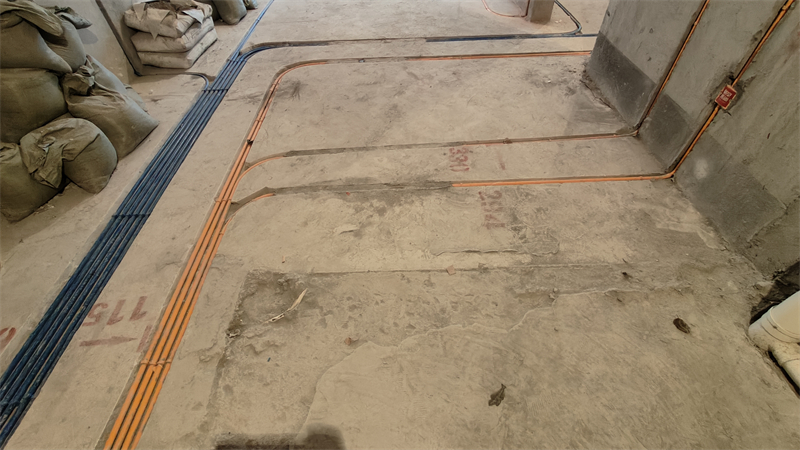

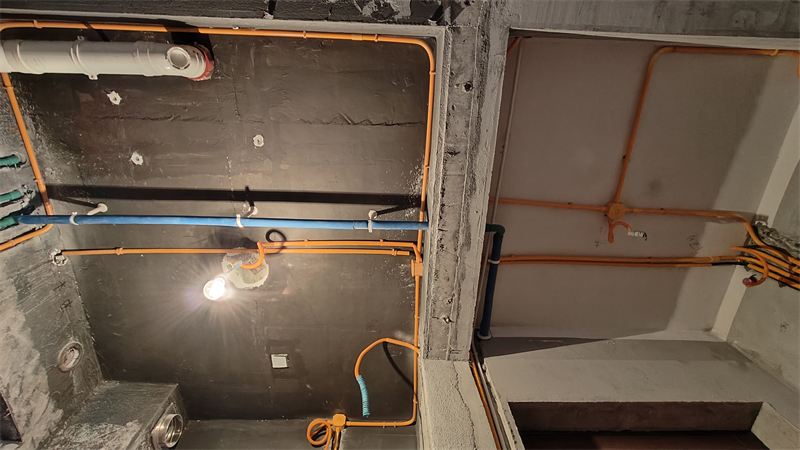

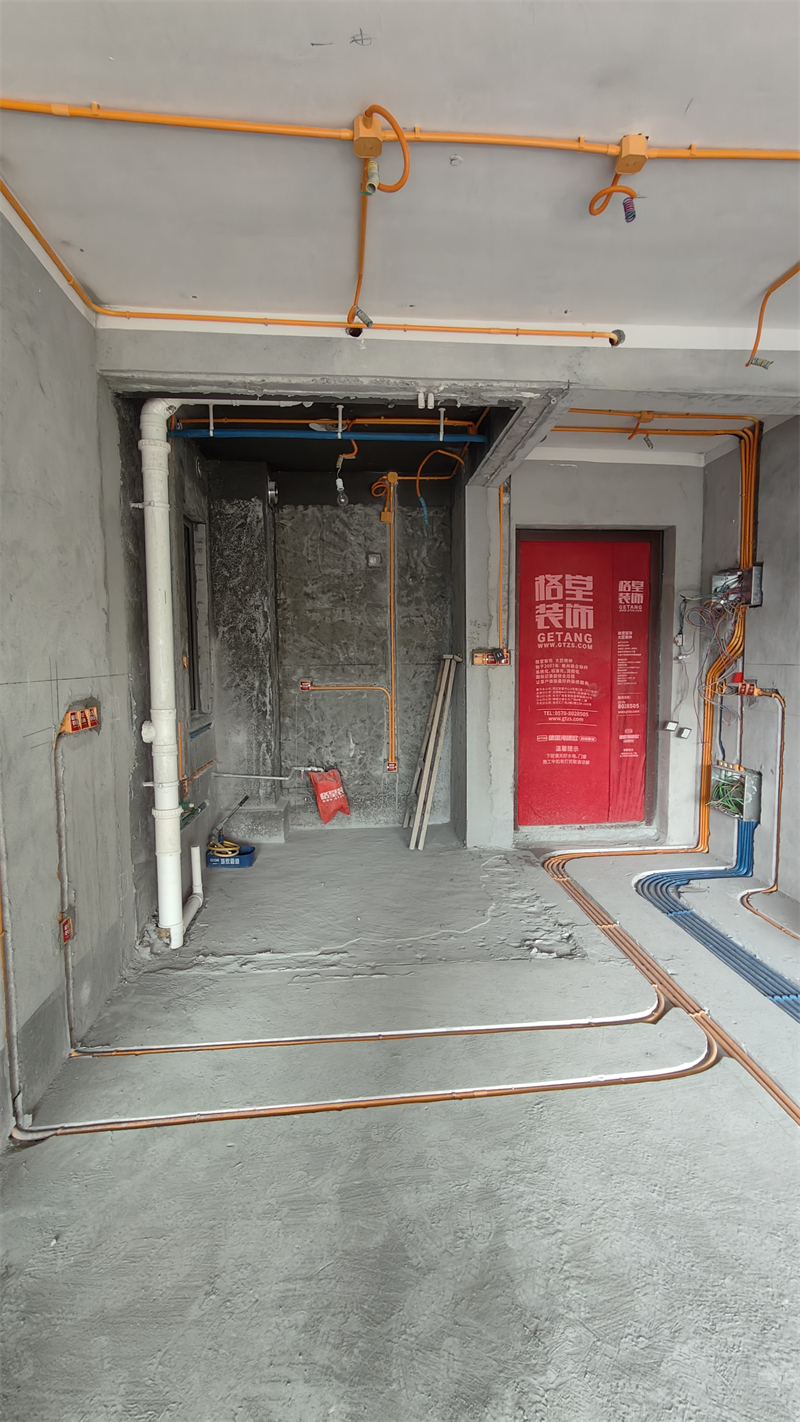

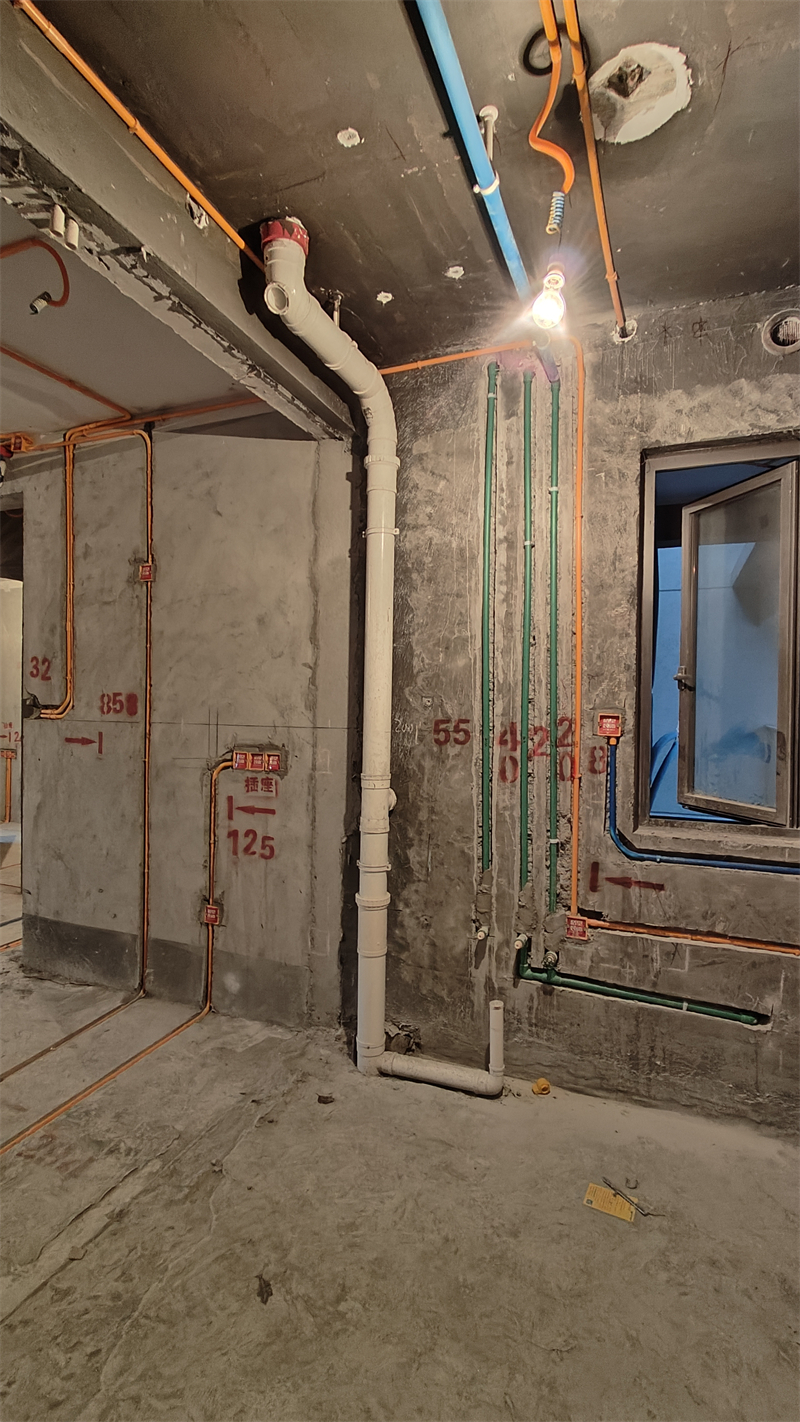

厨房+餐厅水电完工图

发表于 2024-12-13 14:16:26

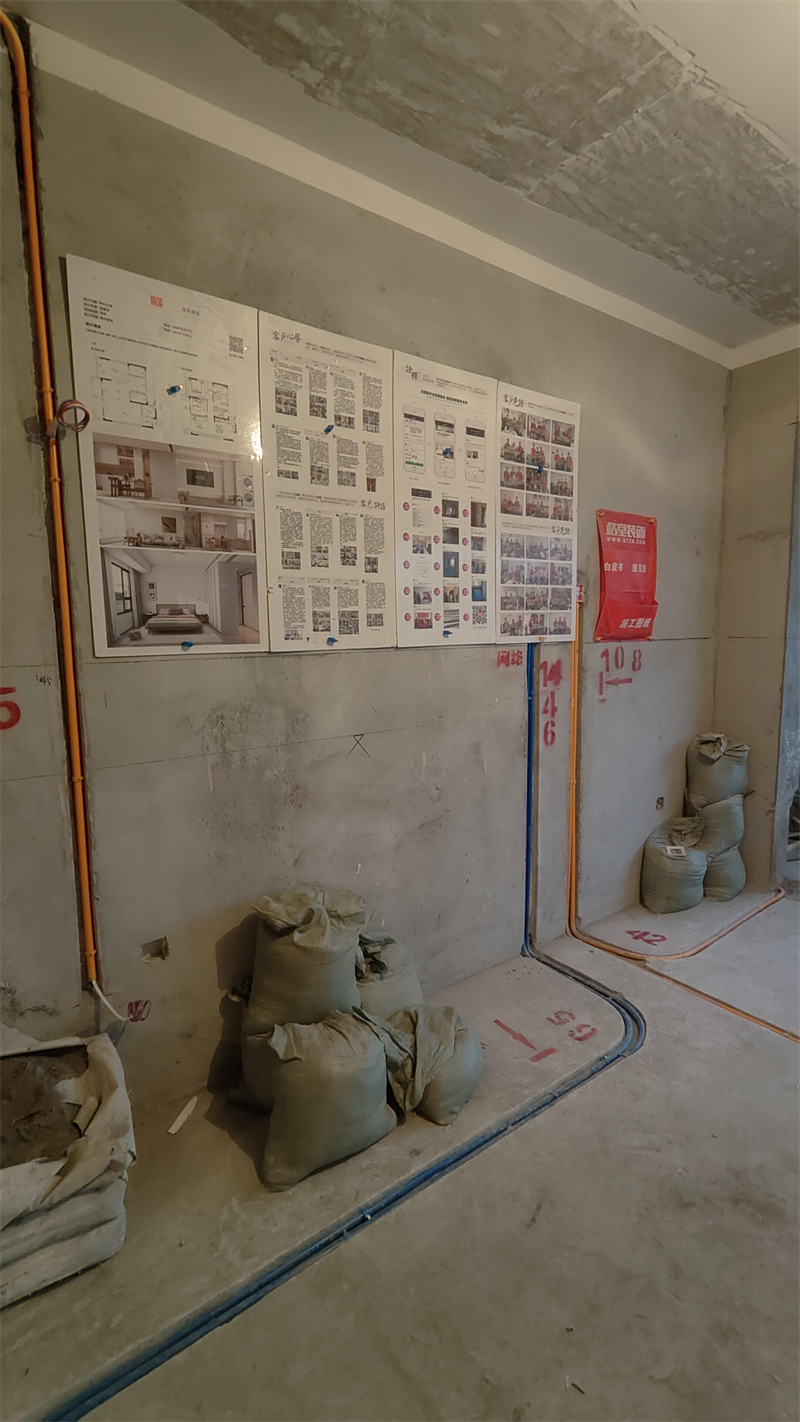

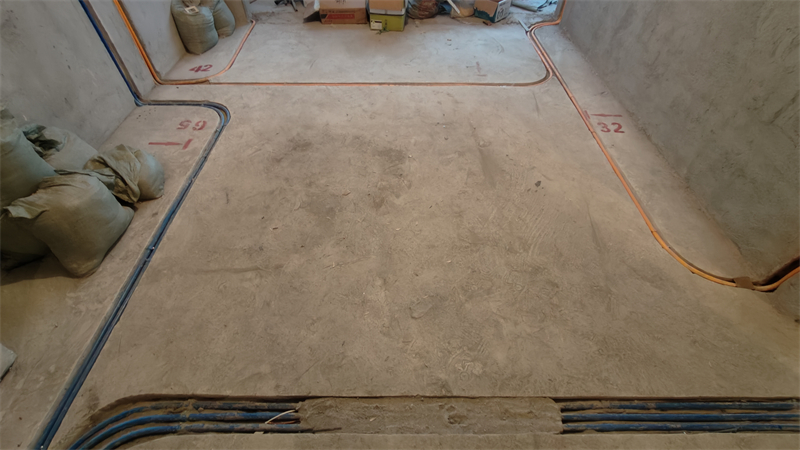

厨房+餐厅对角水电完工图

发表于 2024-12-13 14:17:17

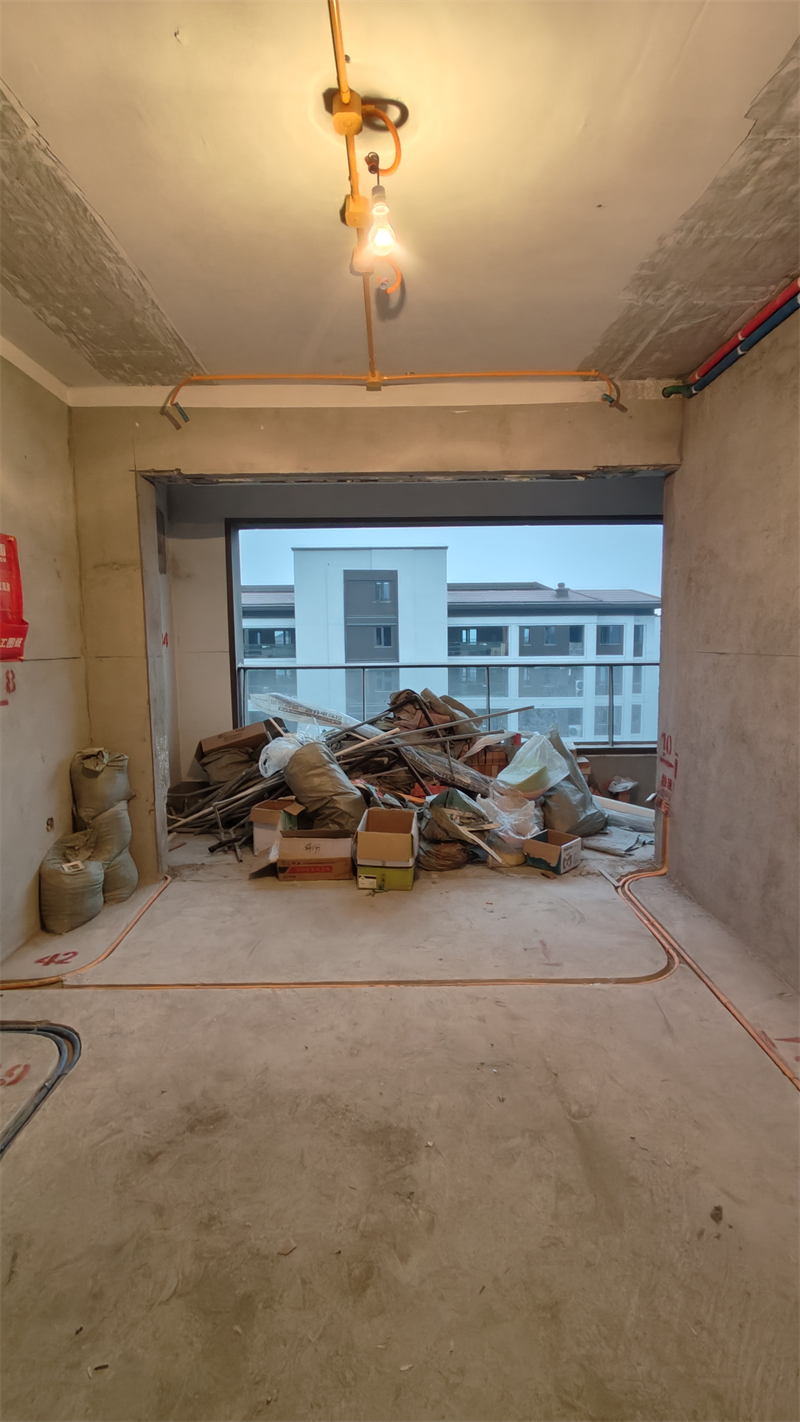

客厅
