阳光城21-2-7#100㎡——现代

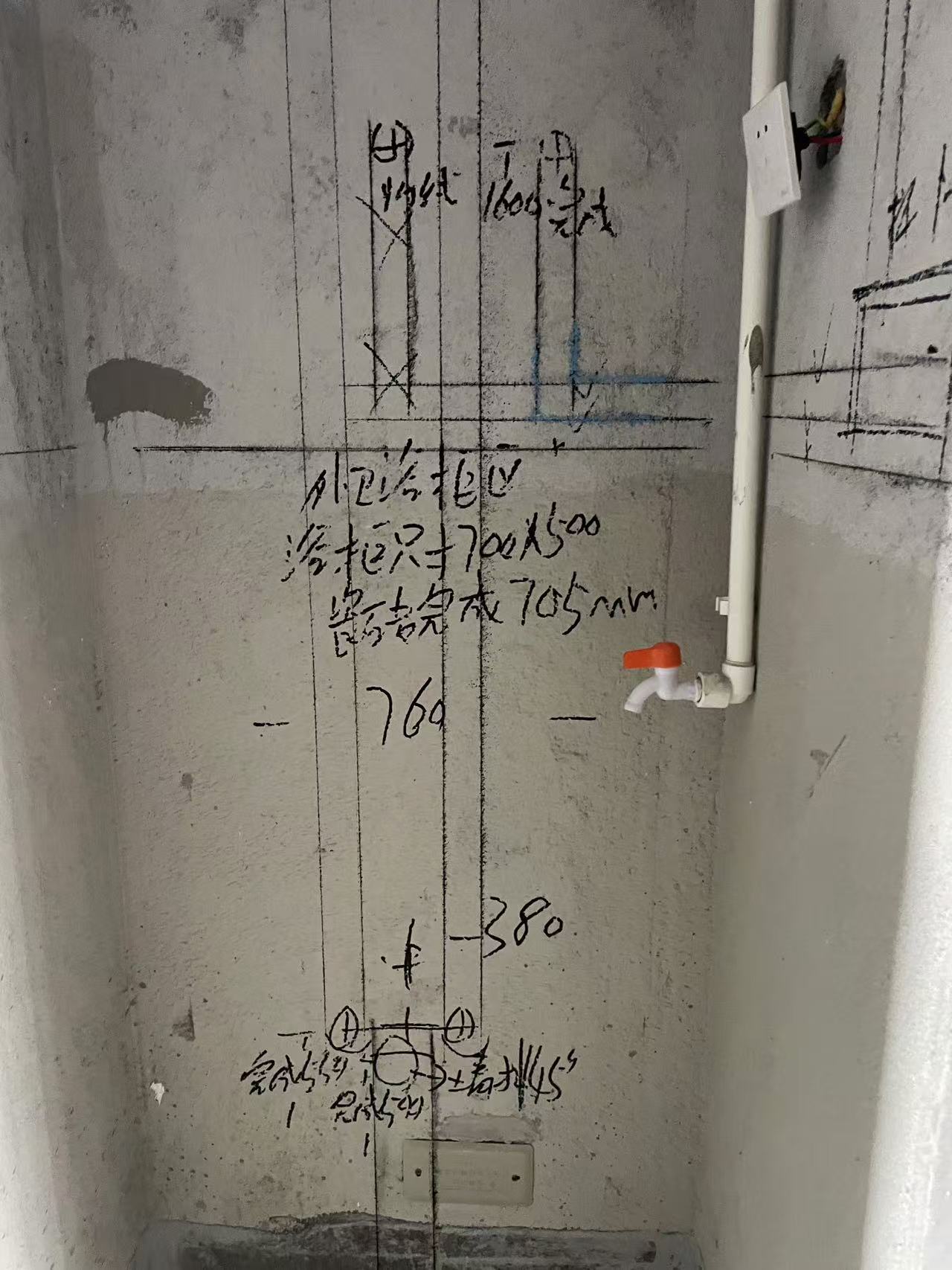

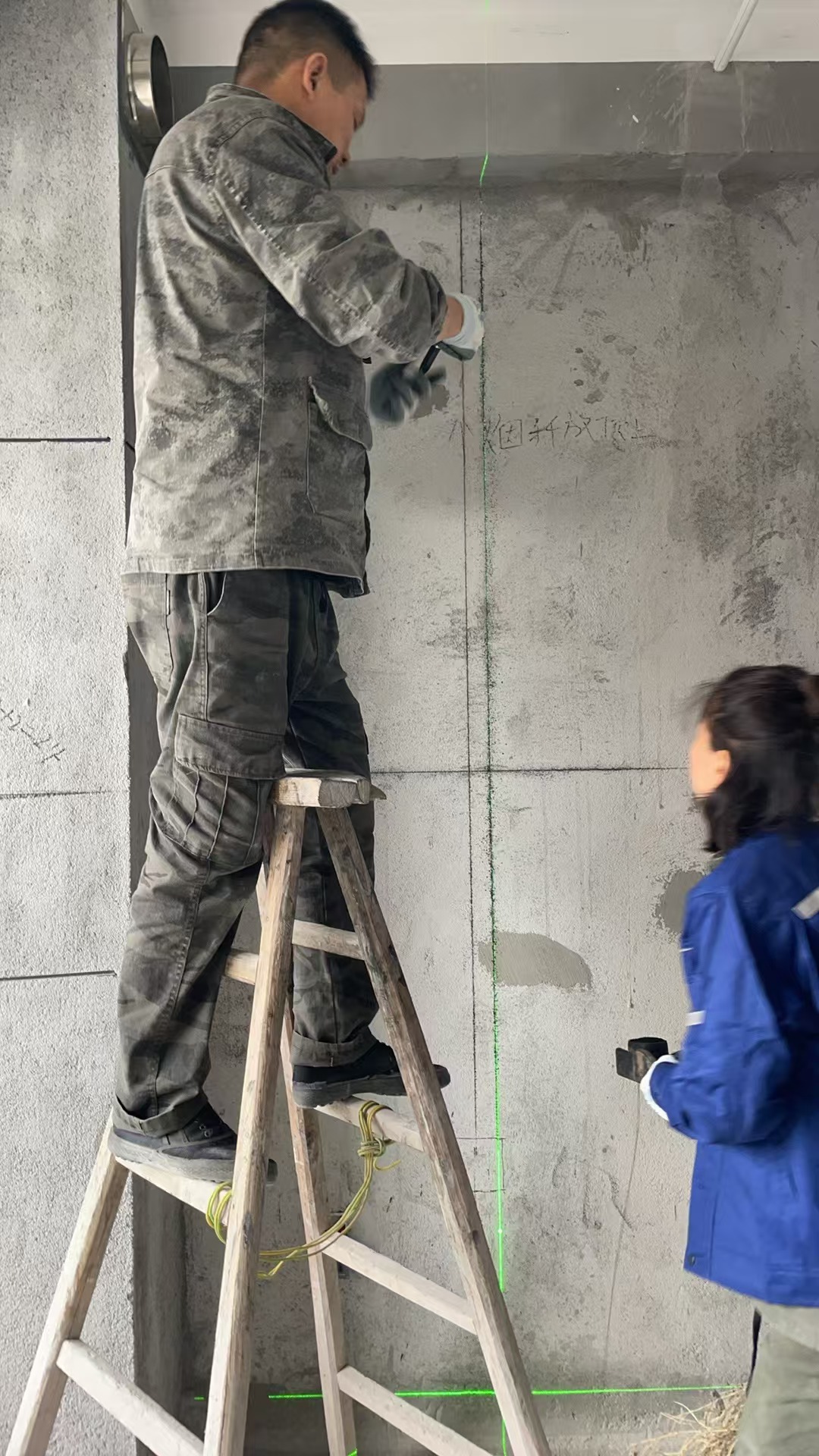

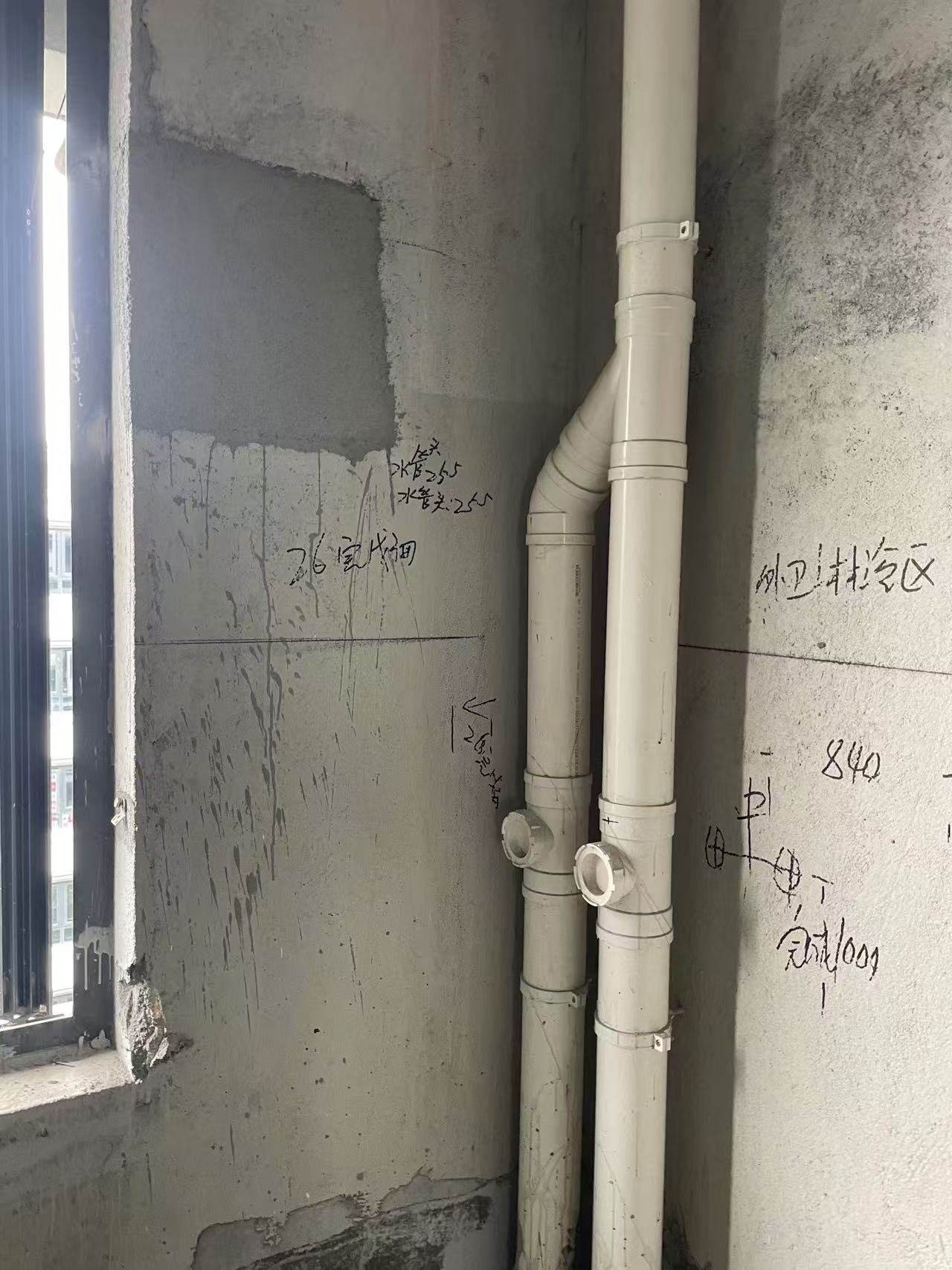

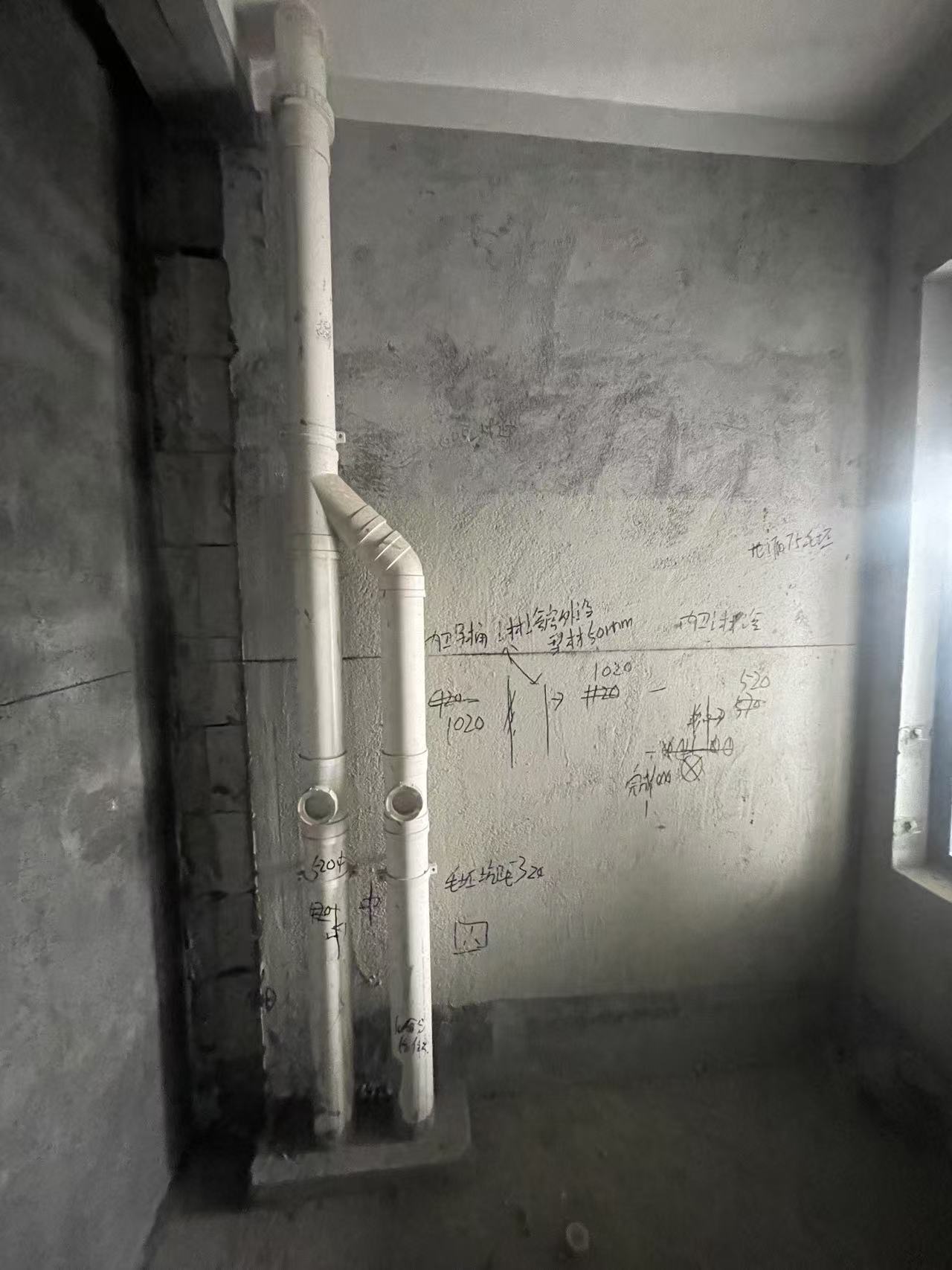

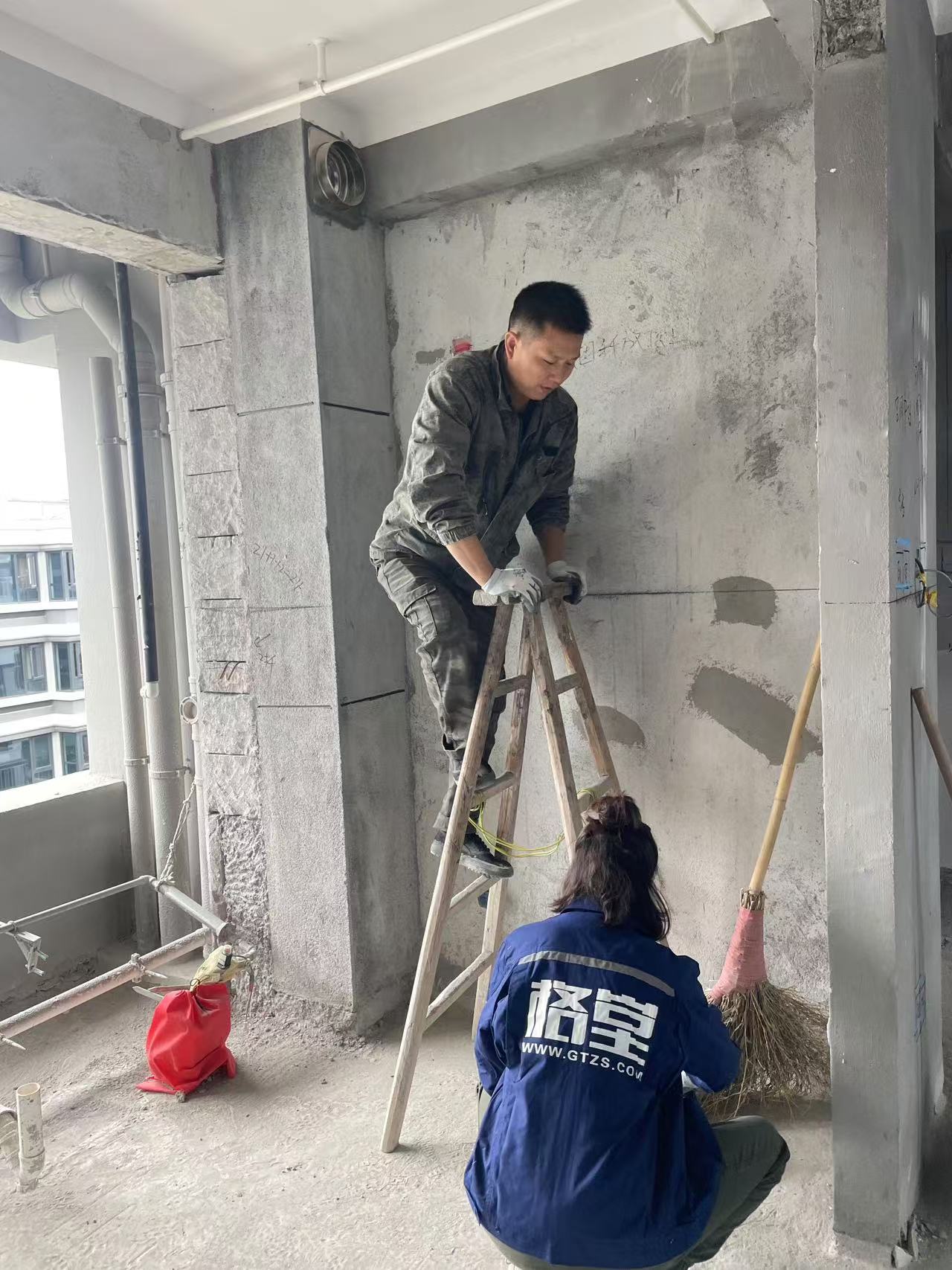

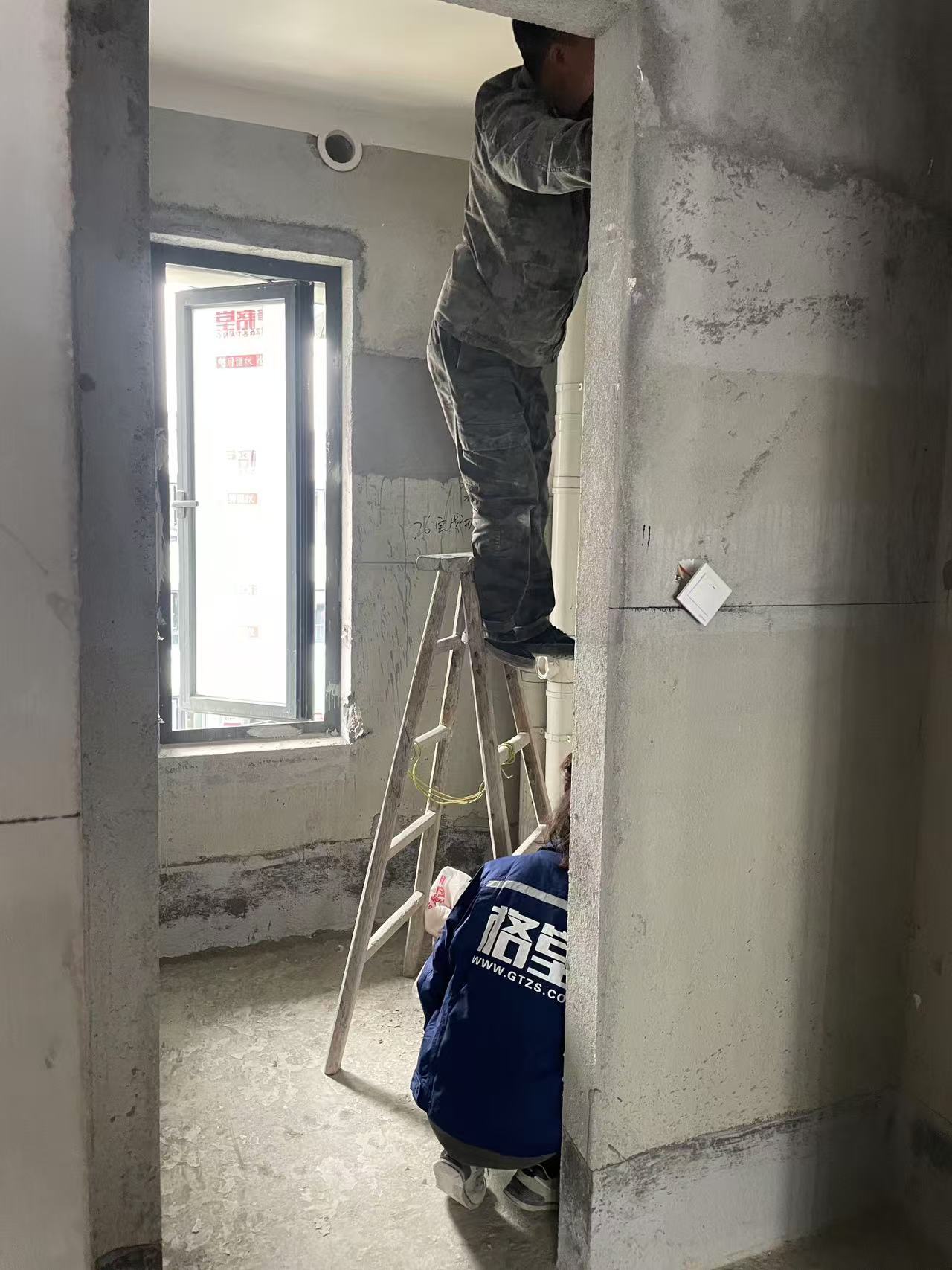

水电放样

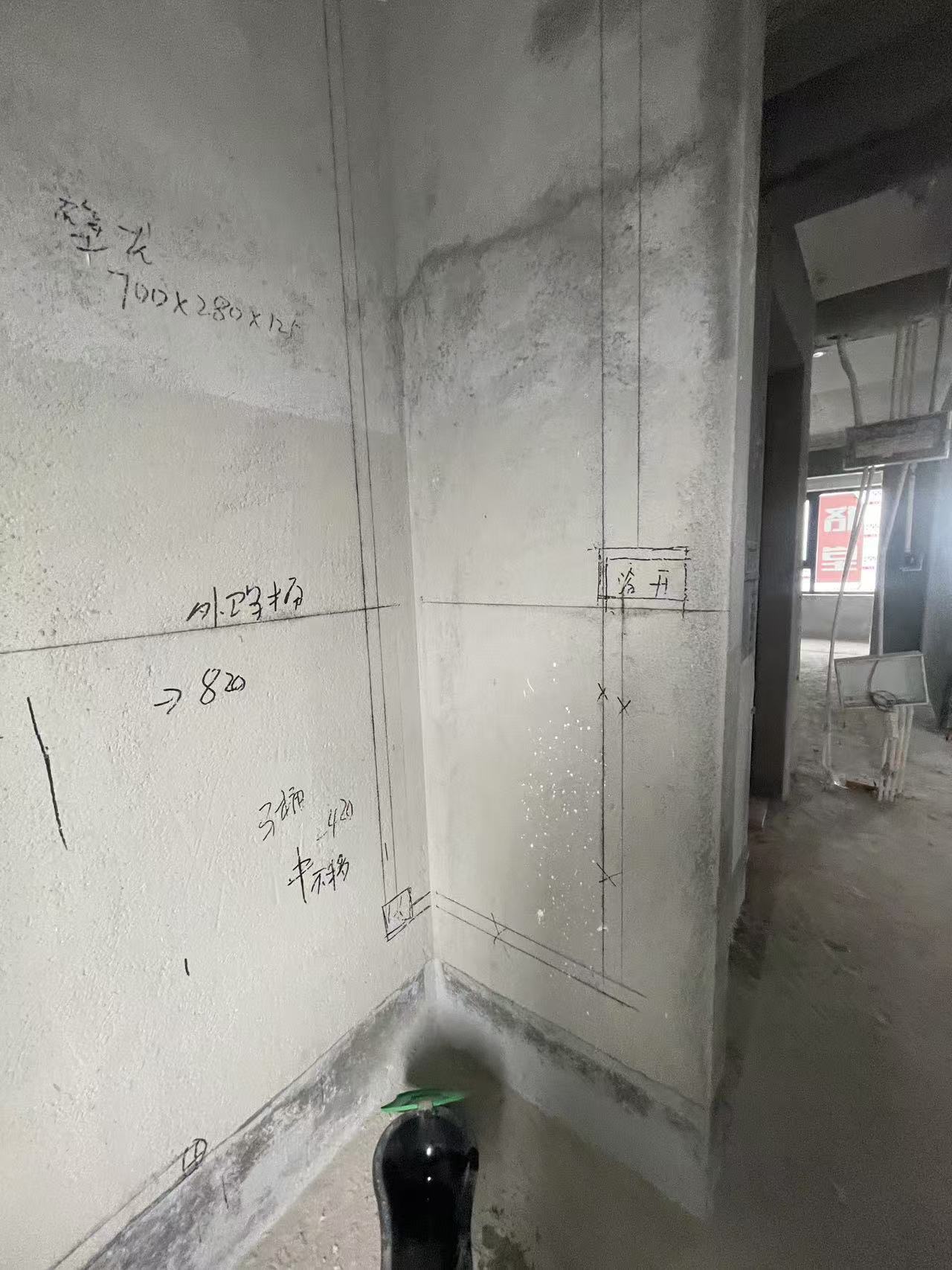

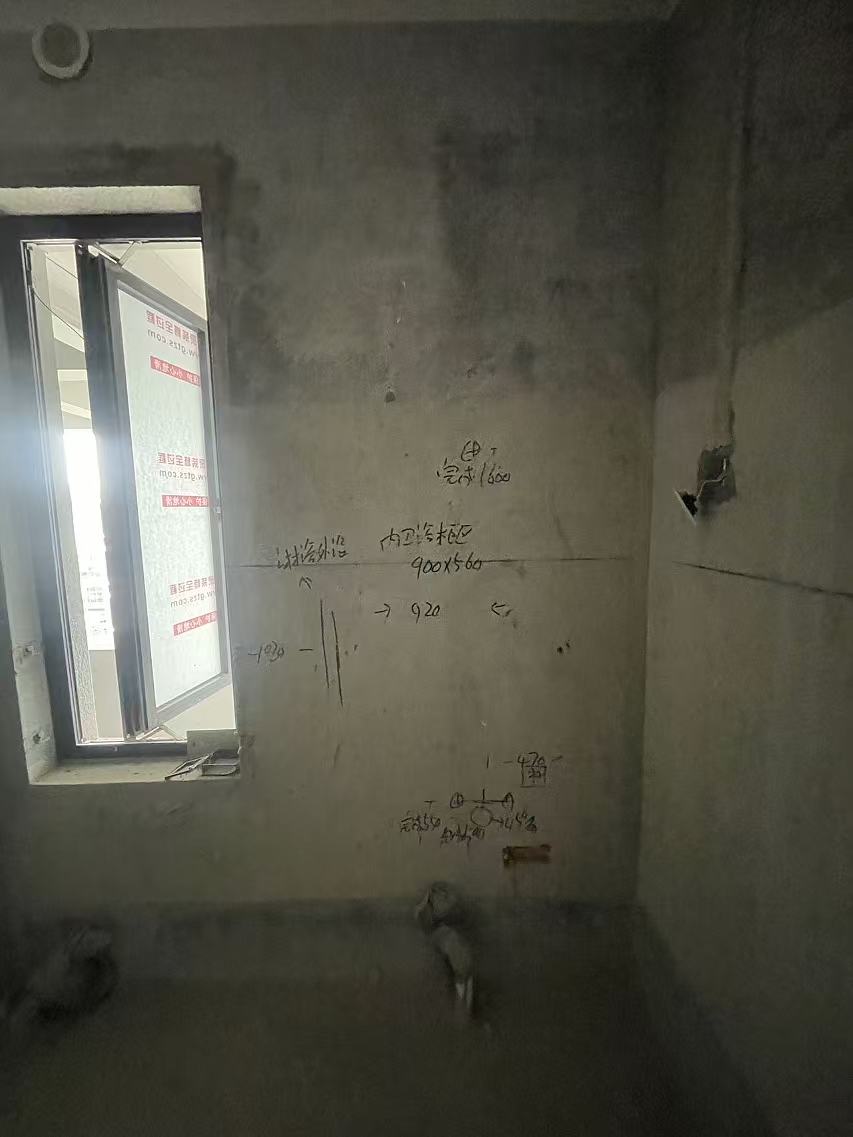

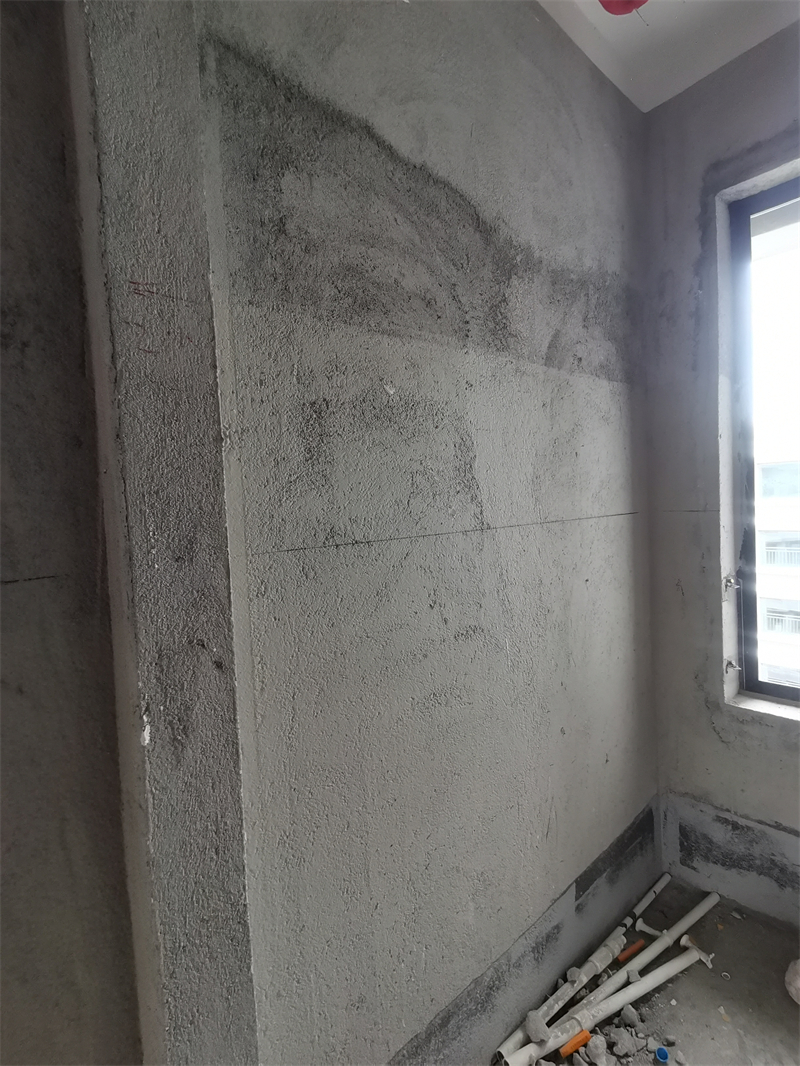

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

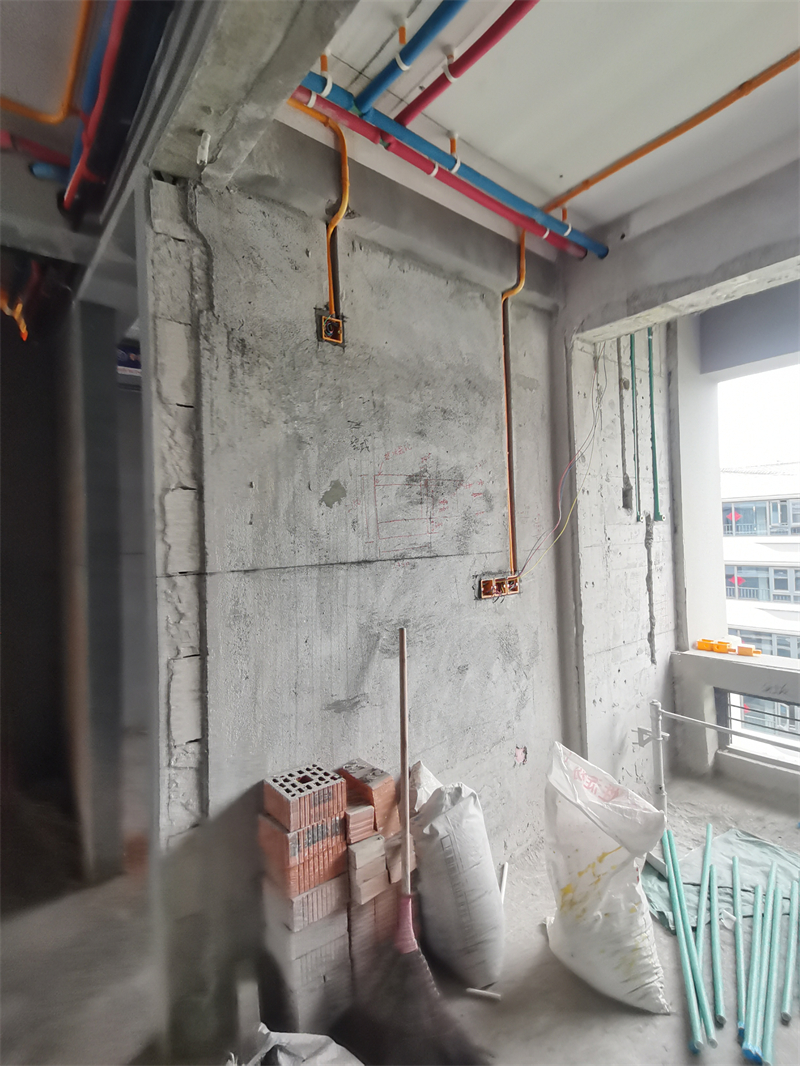

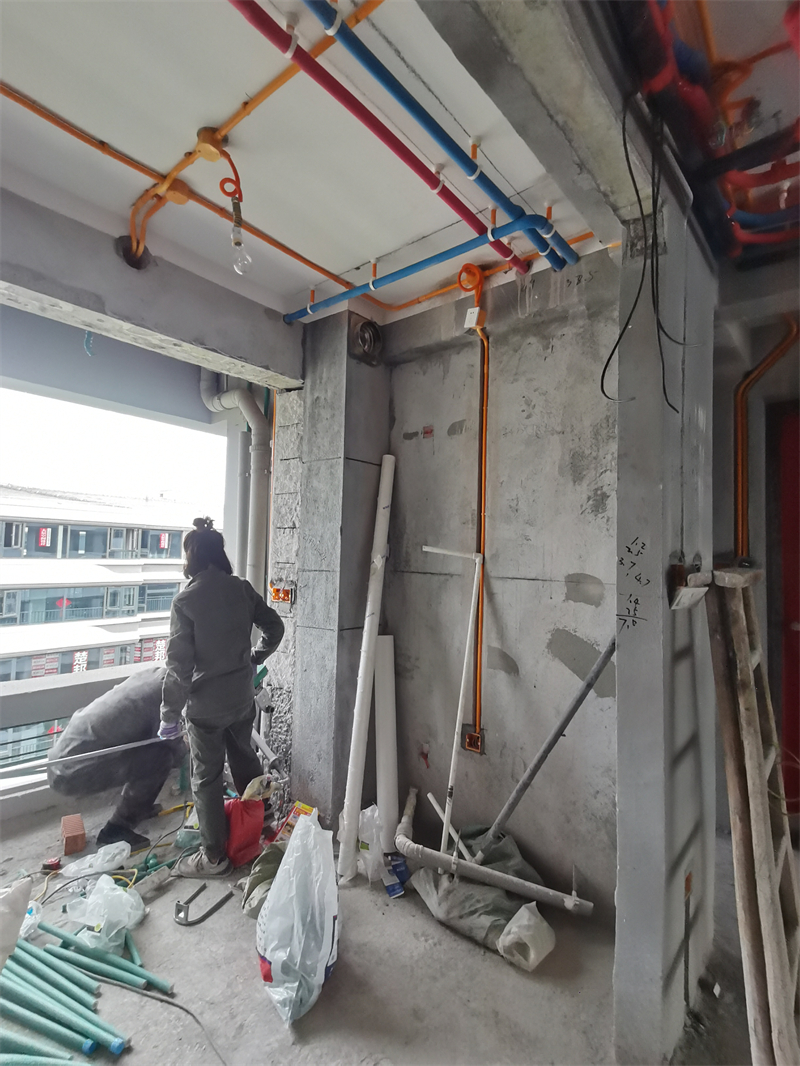

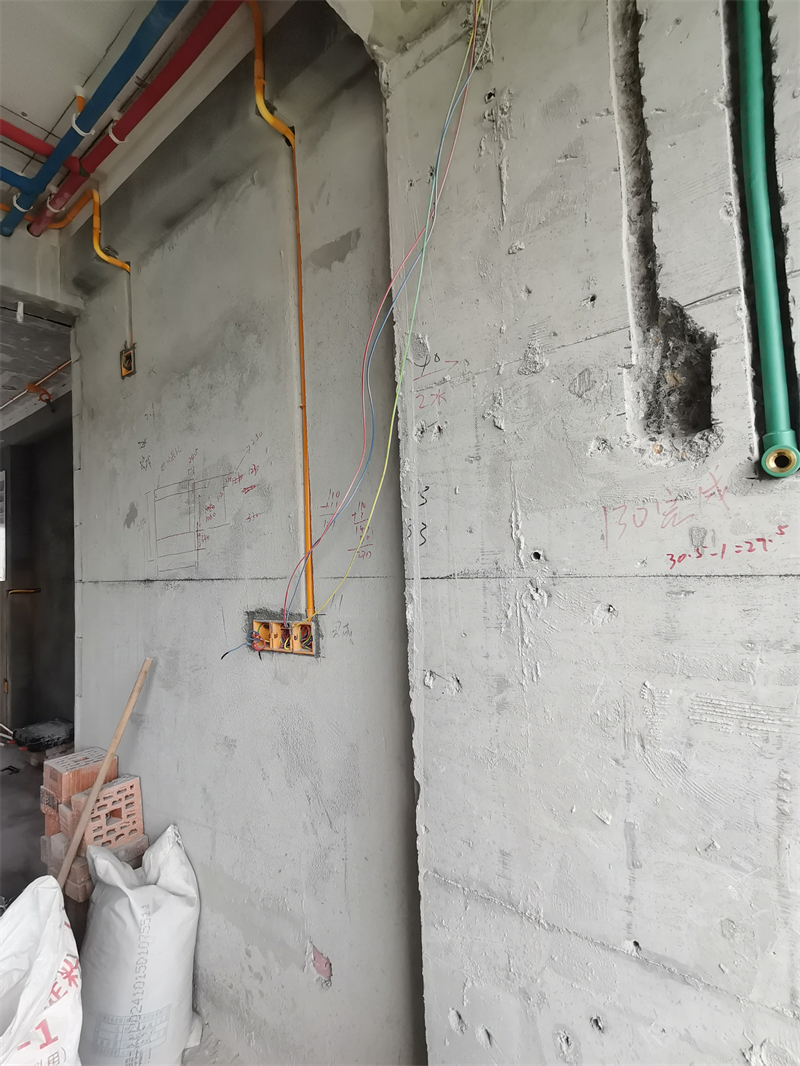

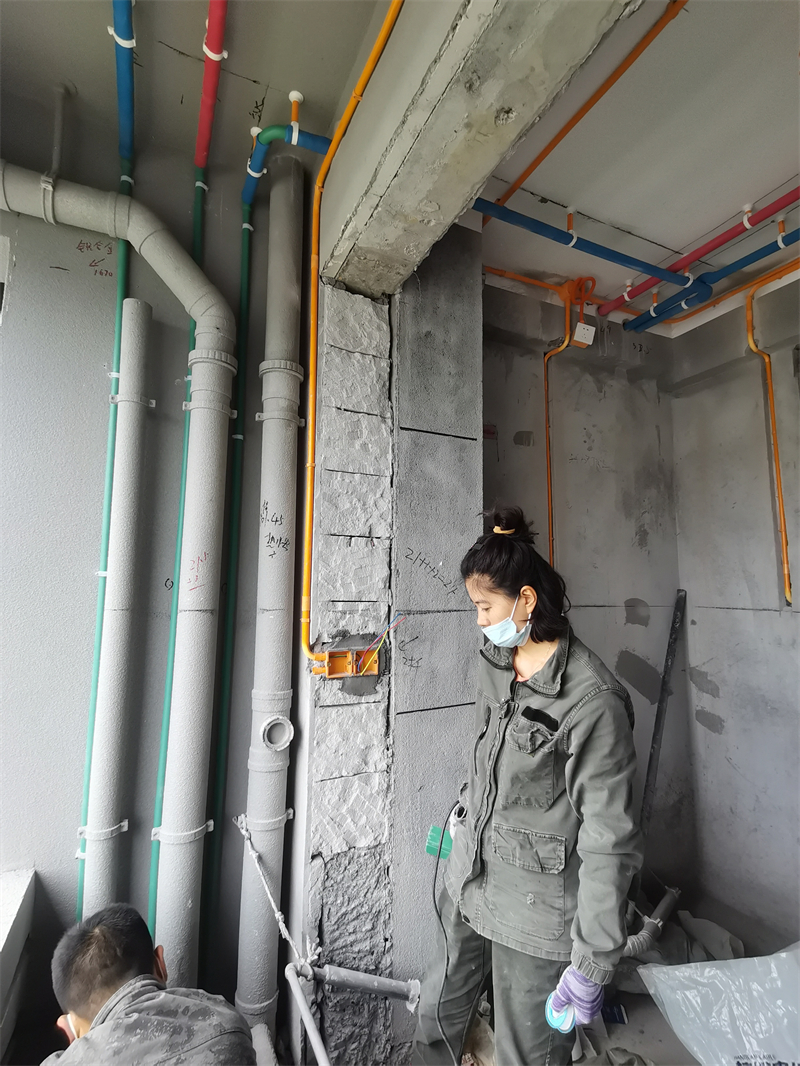

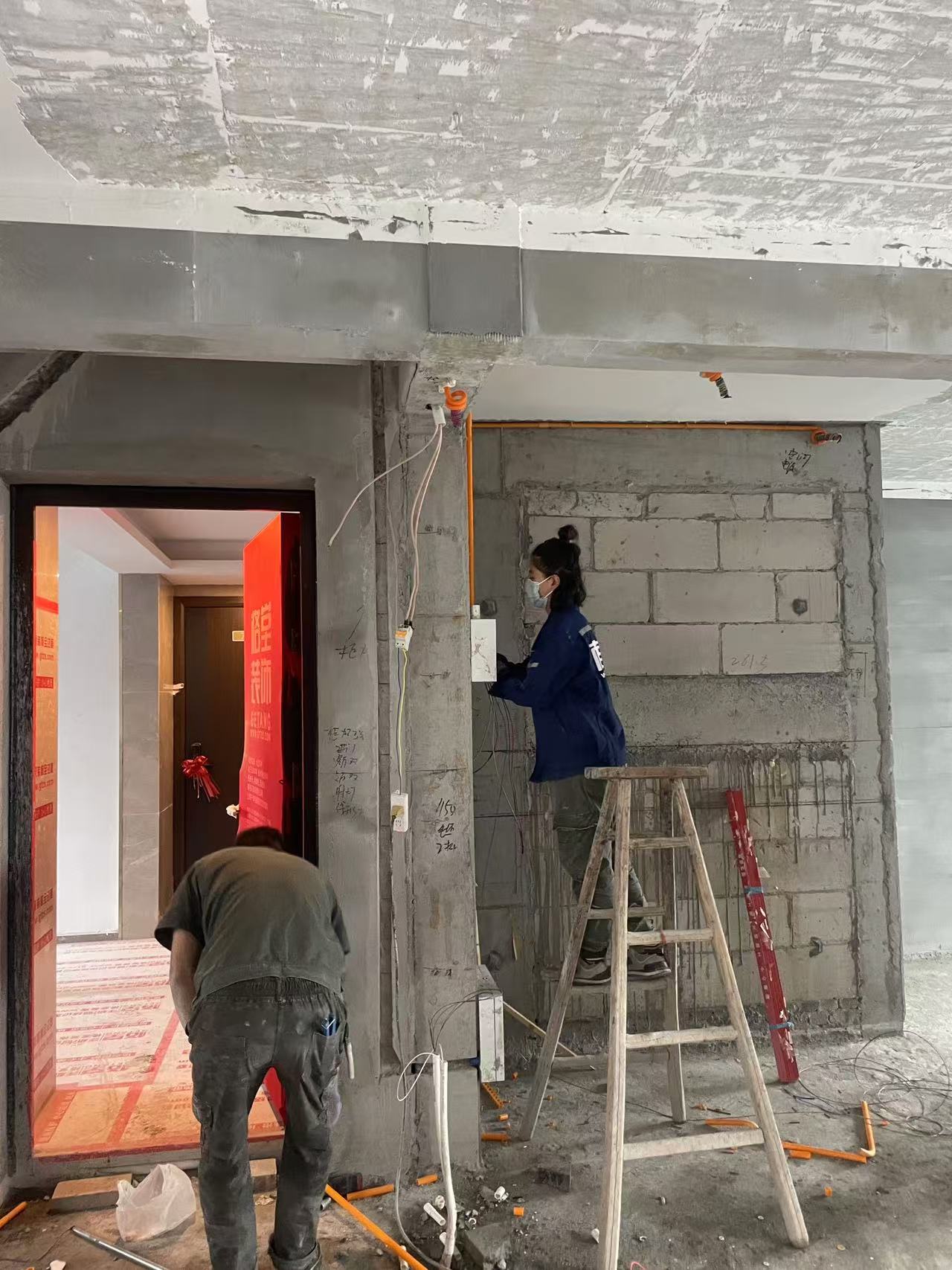

水电中途阶段

施工工艺

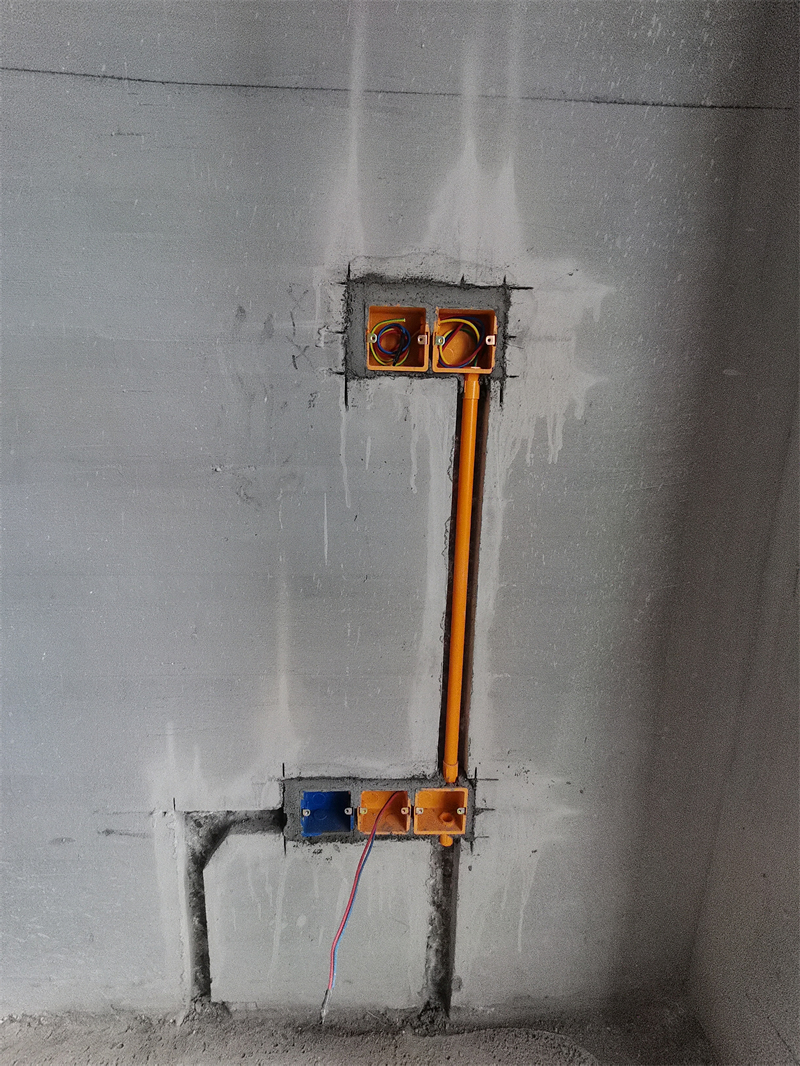

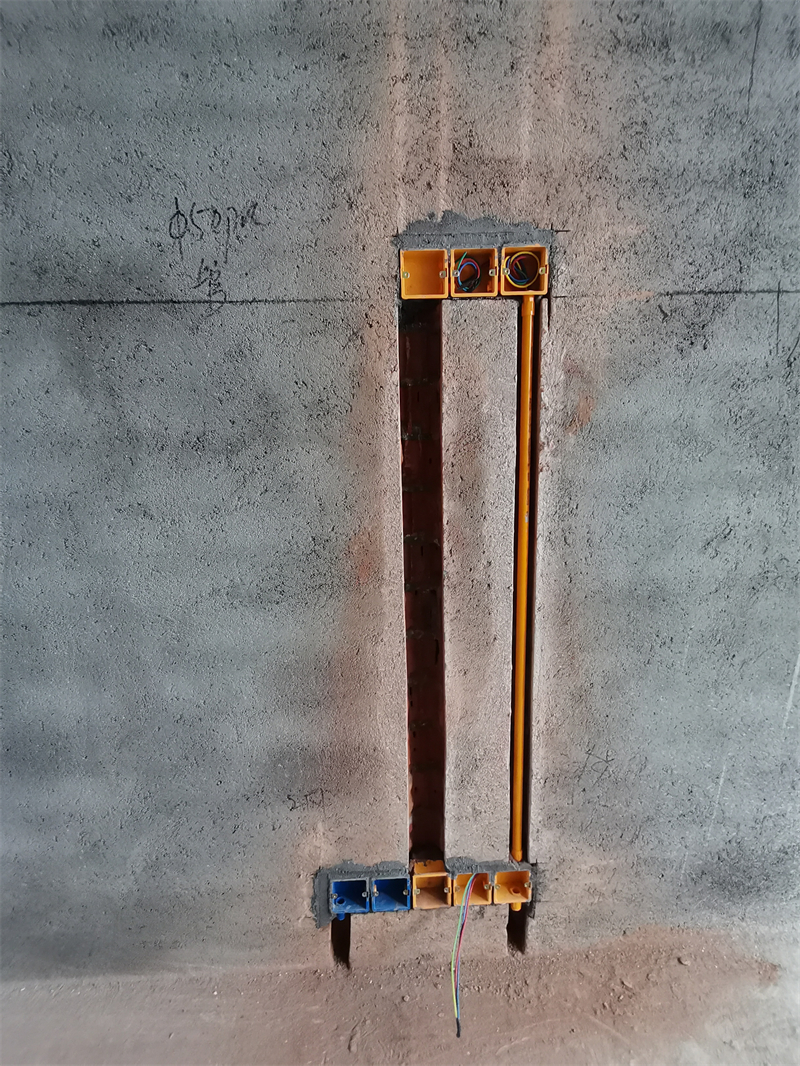

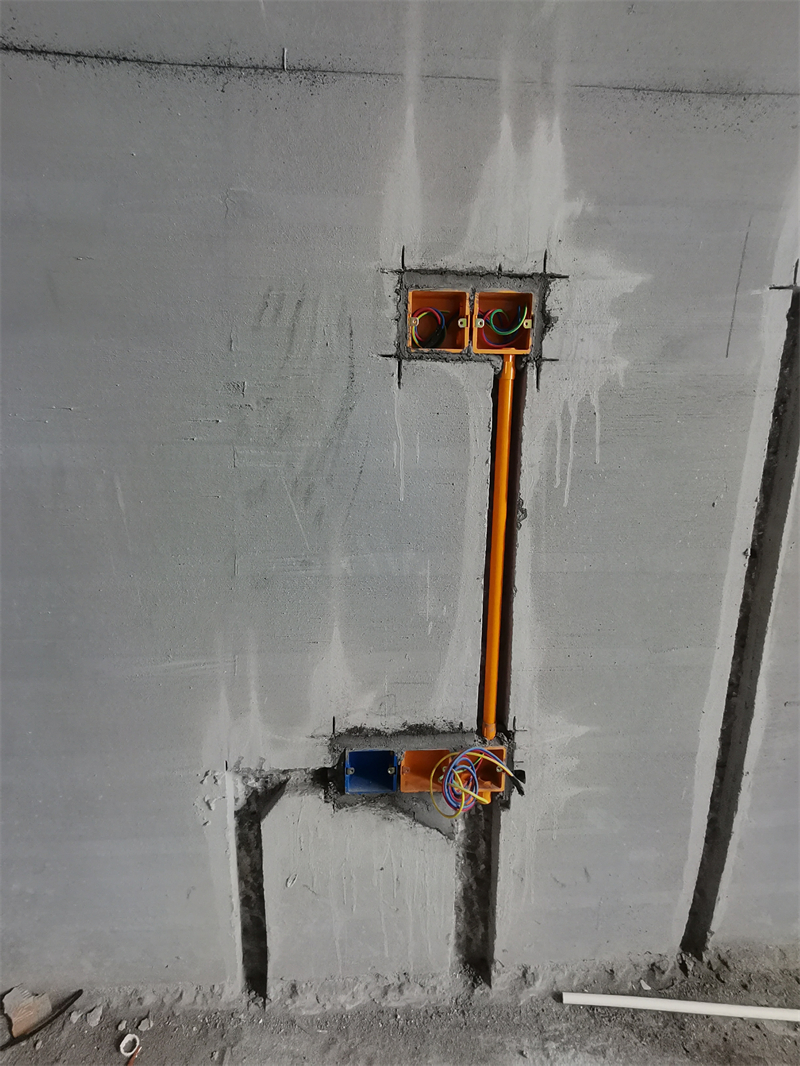

1.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。
2.客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰

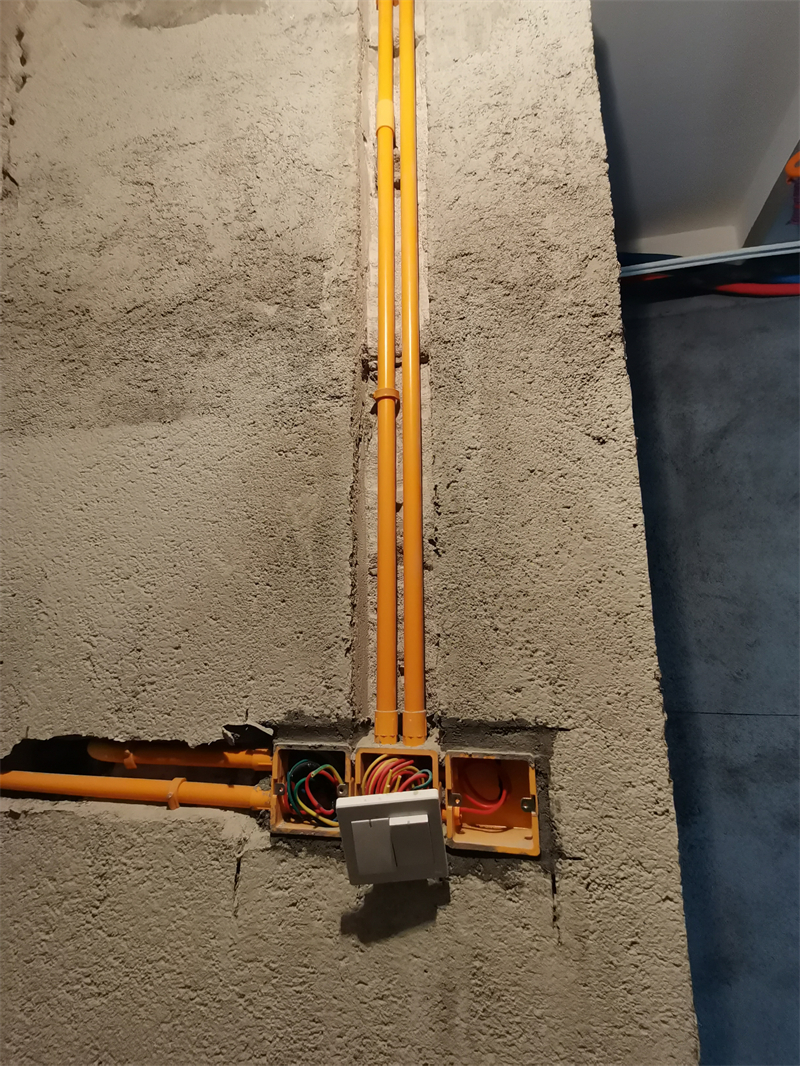

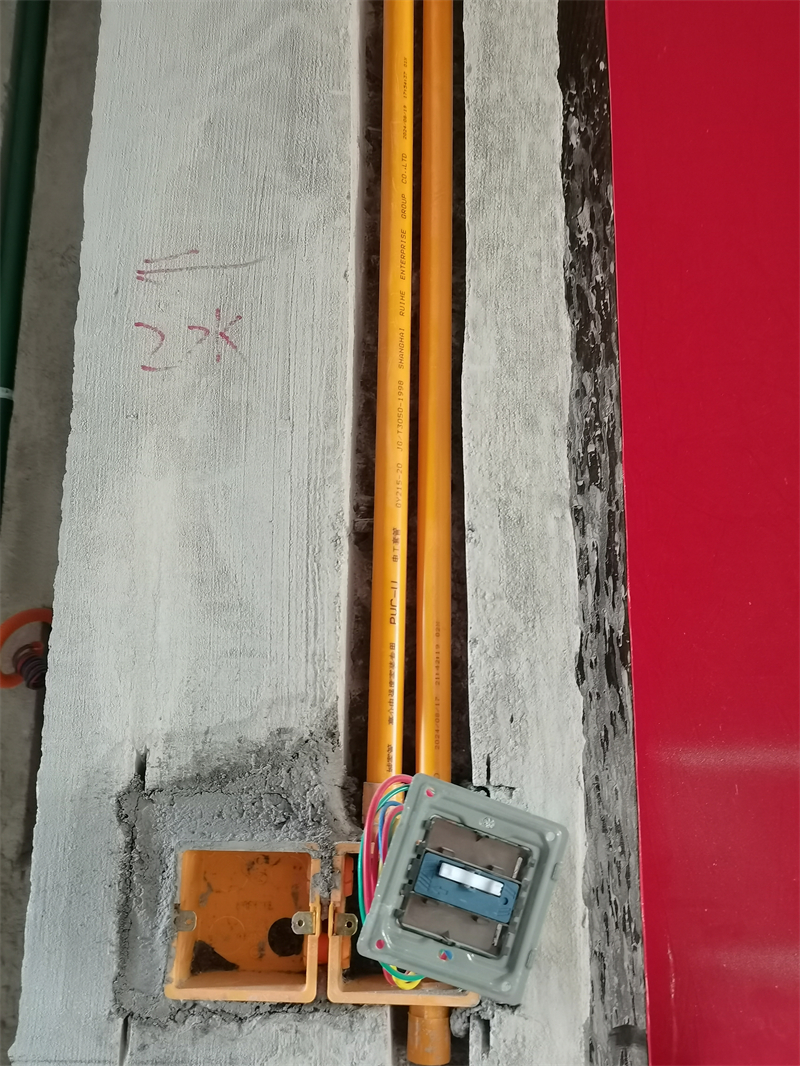

3.暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。
4.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

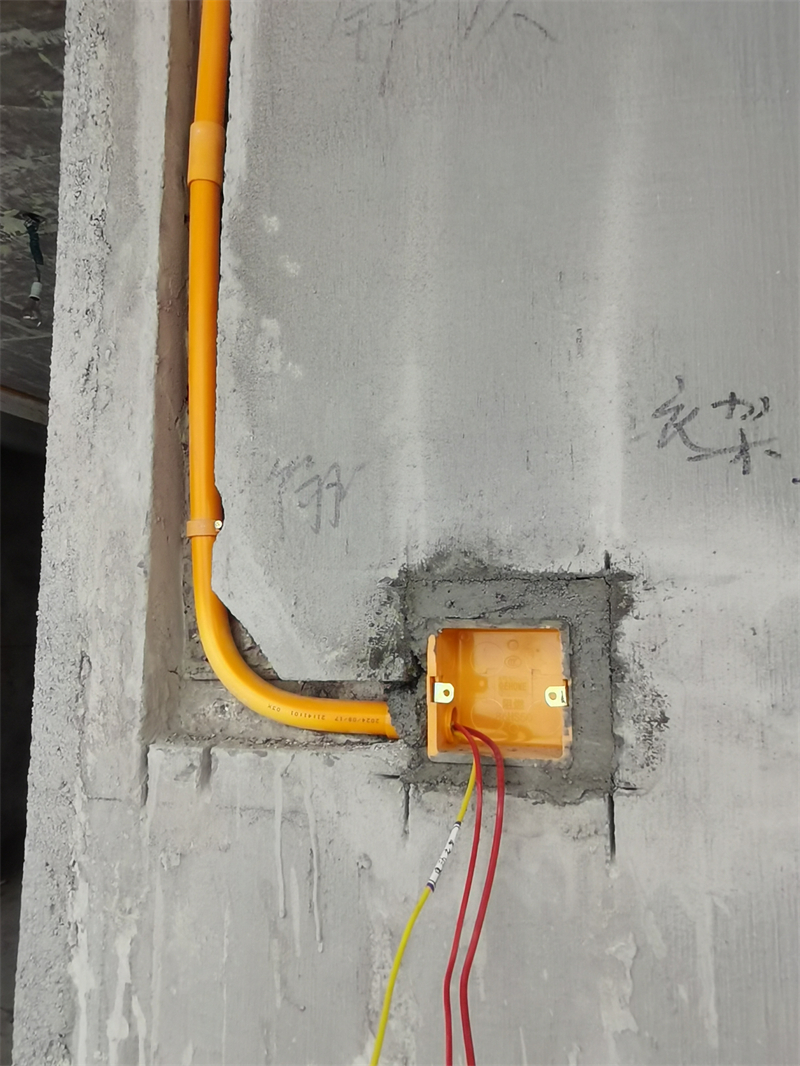

5.线管与暗盒间要加杯梳，方便抽拉电线和后期维护。
6.墙角禁止走管，距墙30公分以上

水管部分：

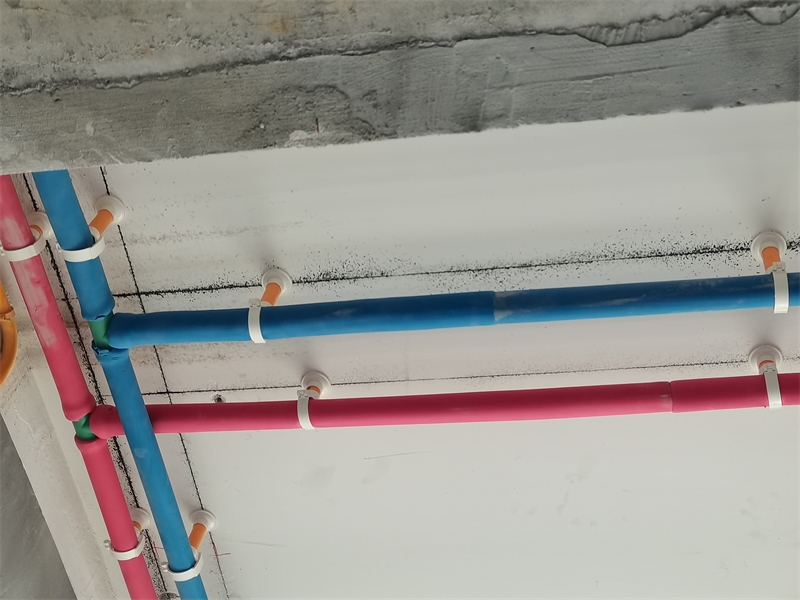

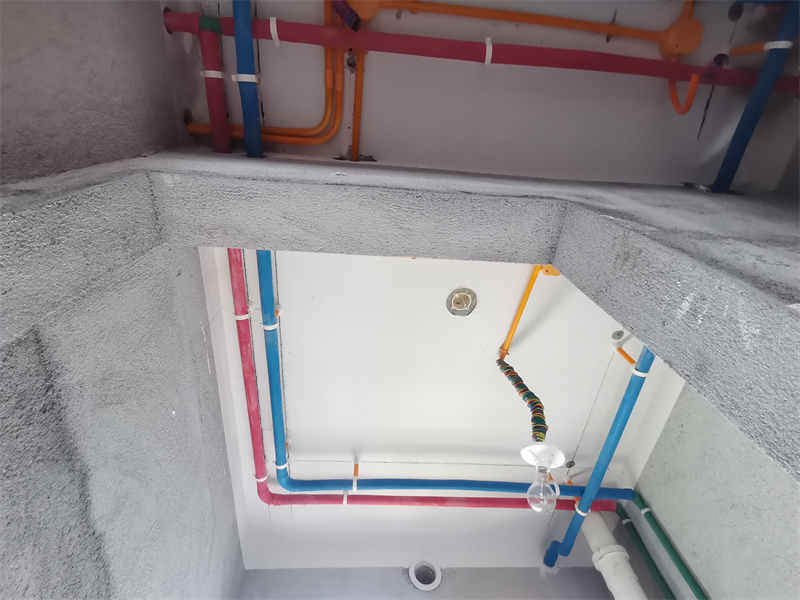

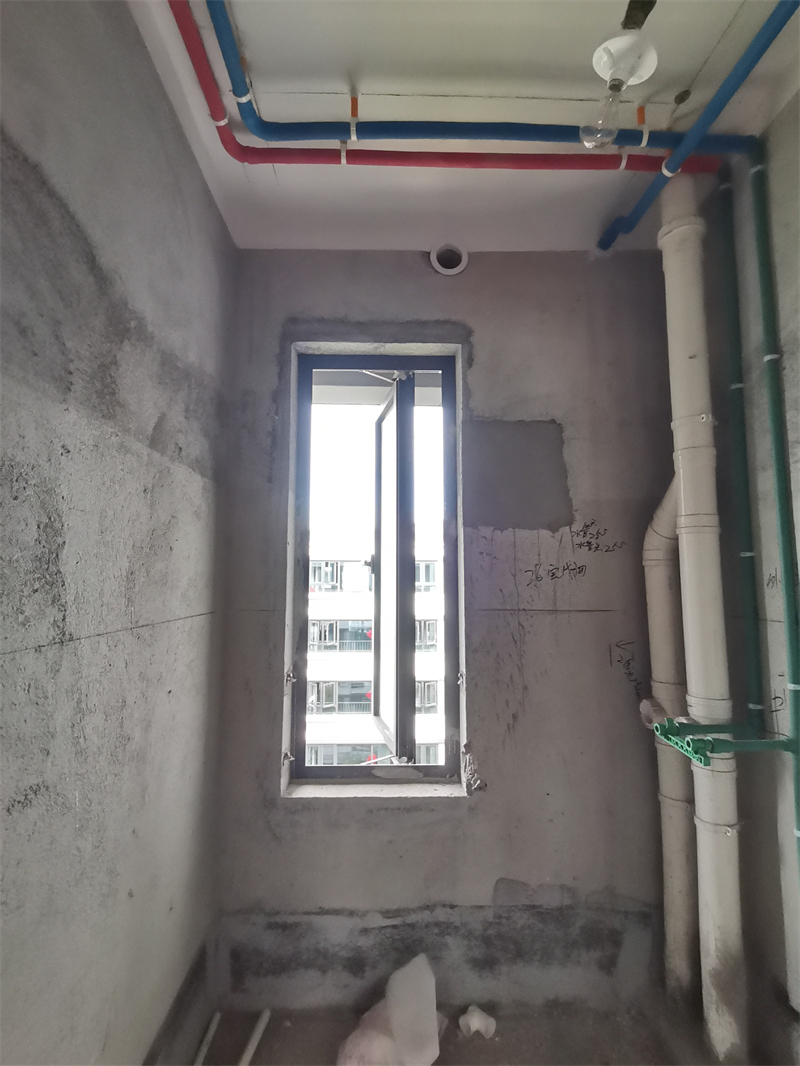

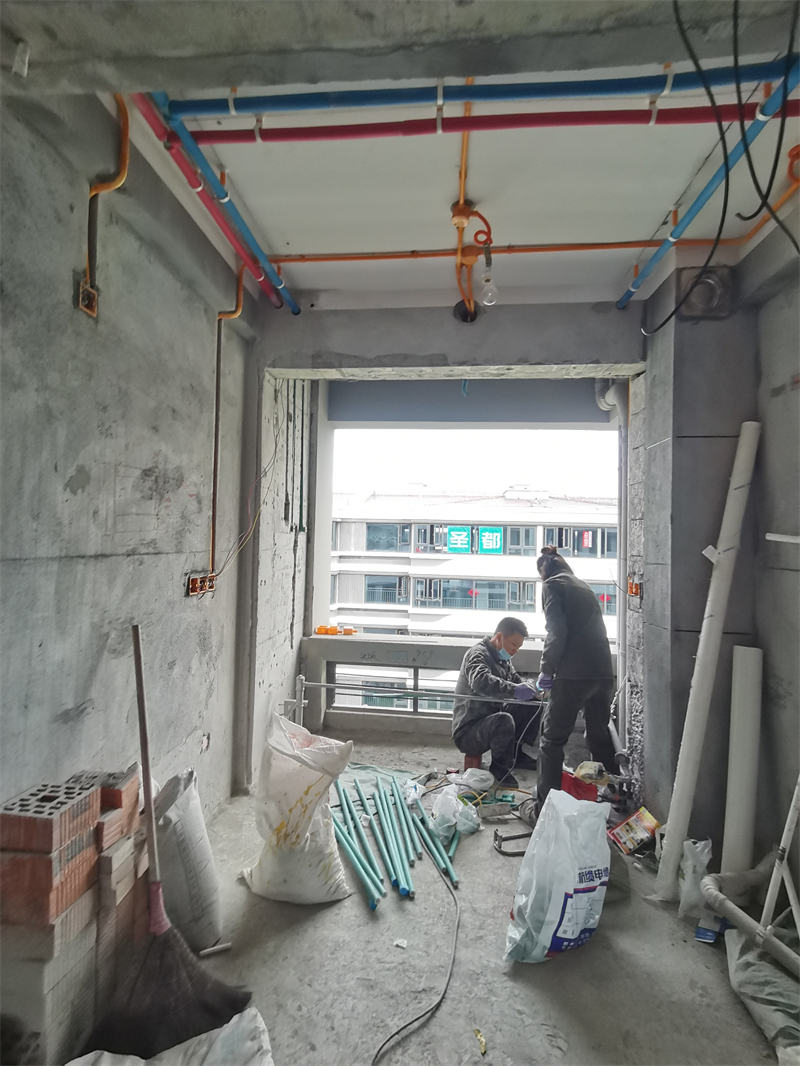

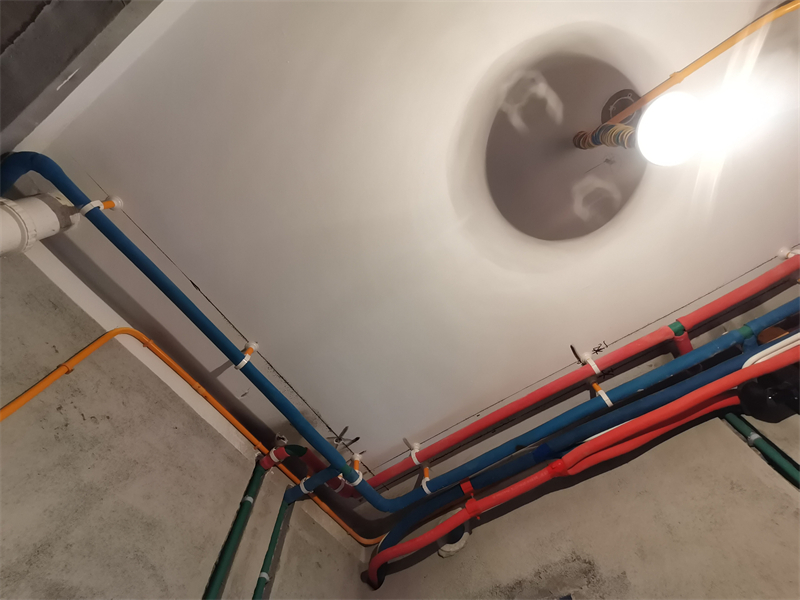

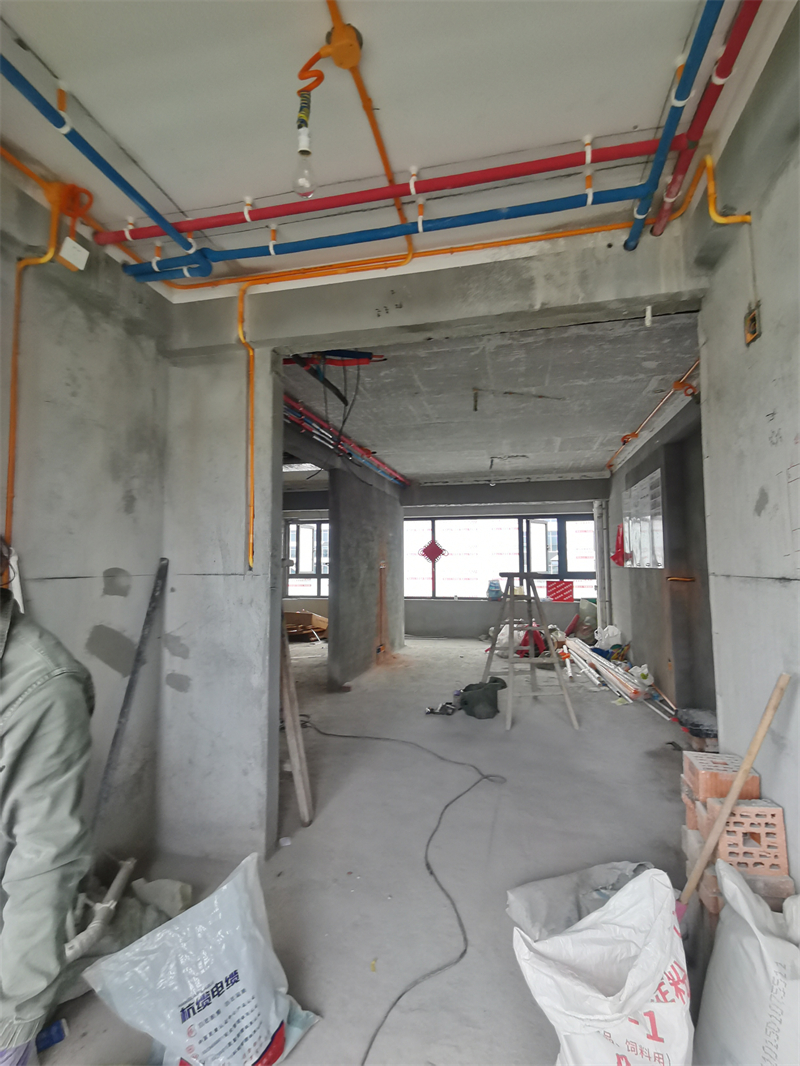

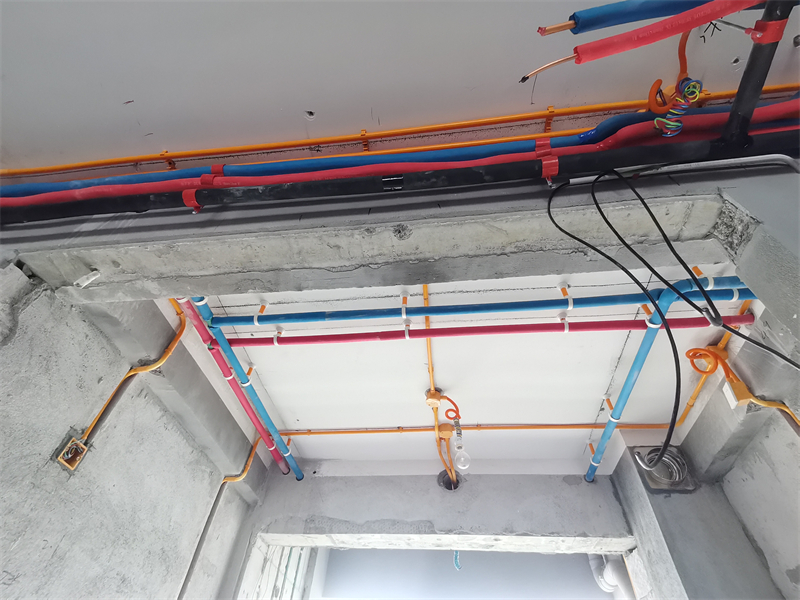

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。
2.水管吊卡间距在80公分以内，转角处必须要有吊卡

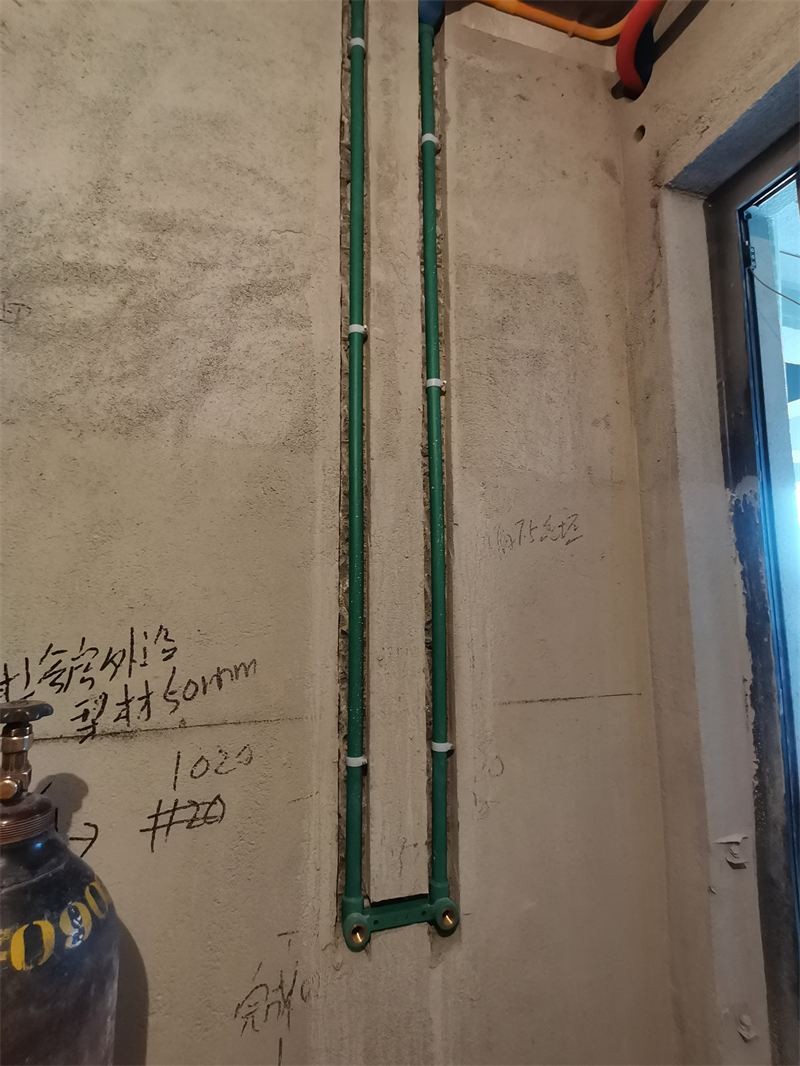

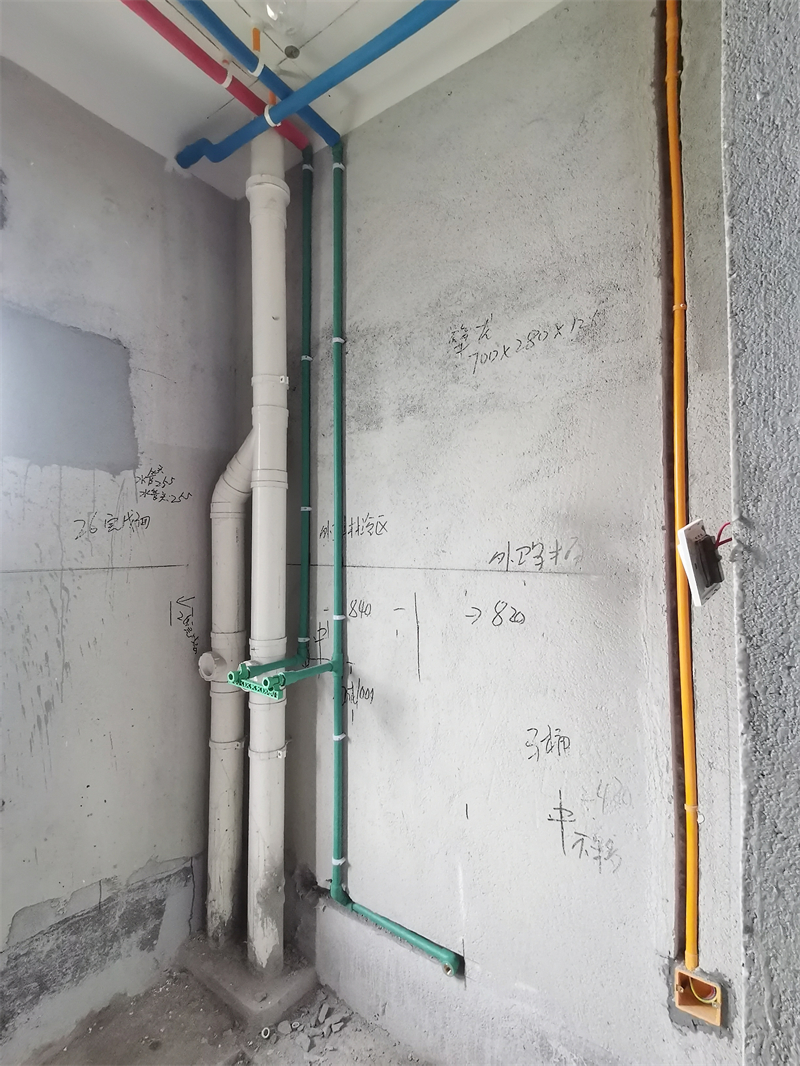

3.冷热水管布置专业规范，左热右冷、上热下冷。

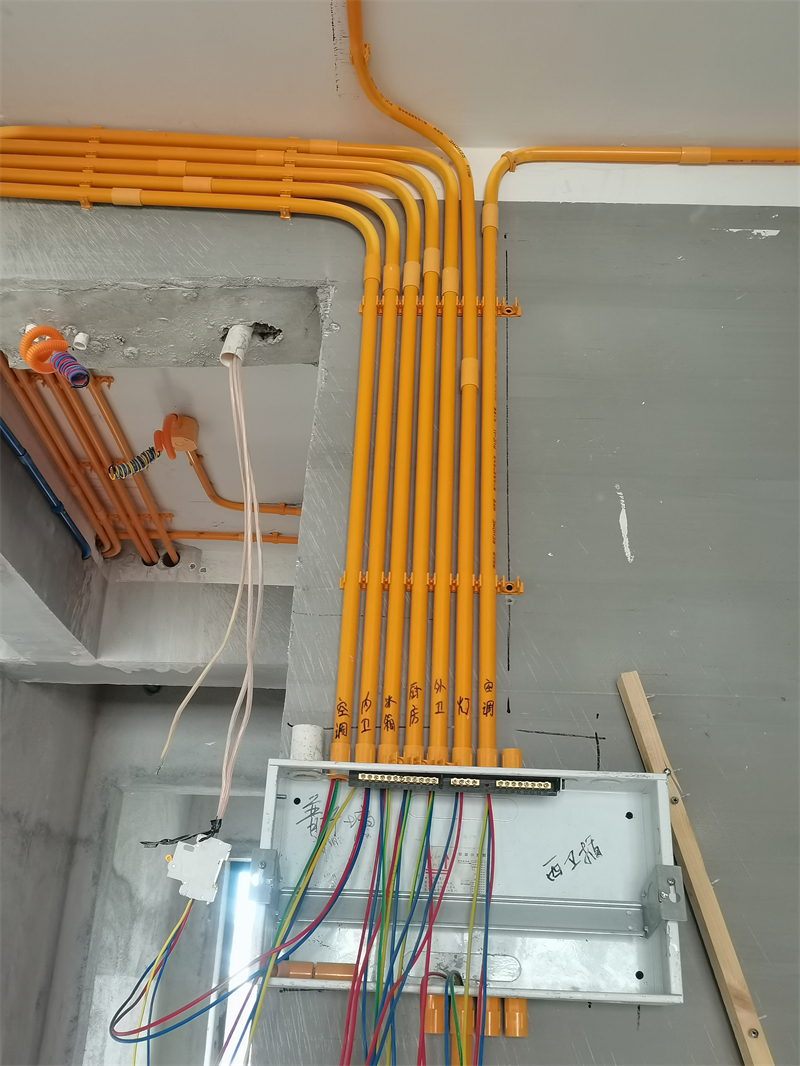

7.配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

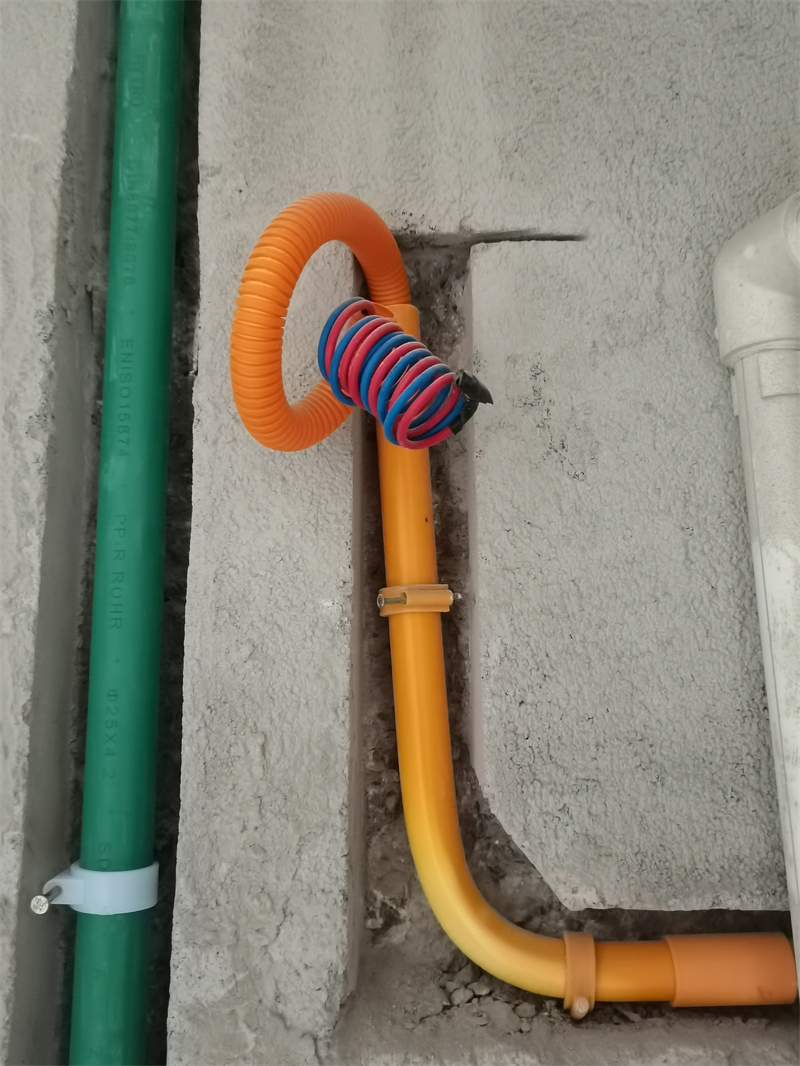

8.筒灯电线用波纹管保护。

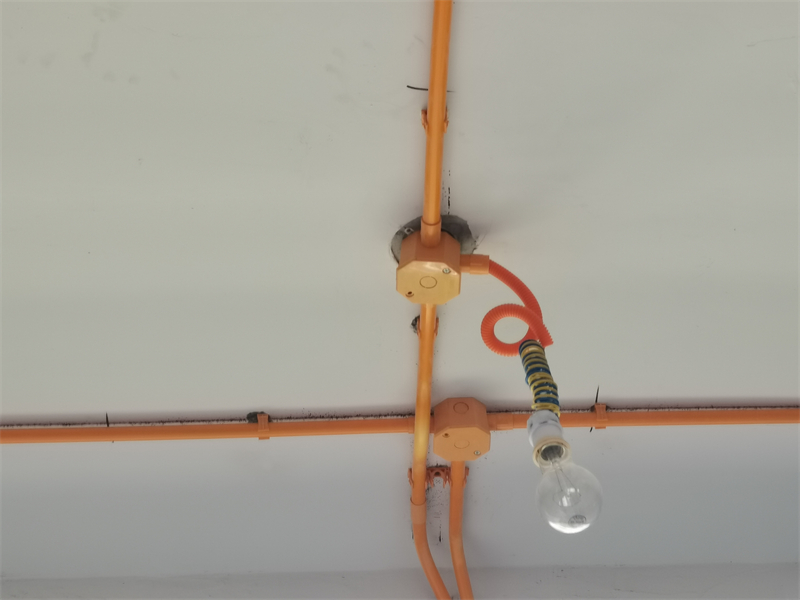

9.灯头线套黄腊管保护。

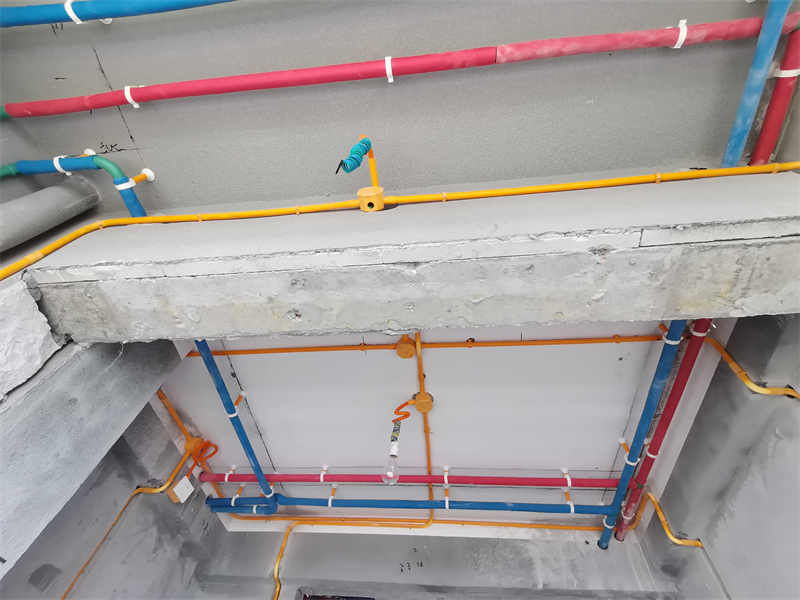

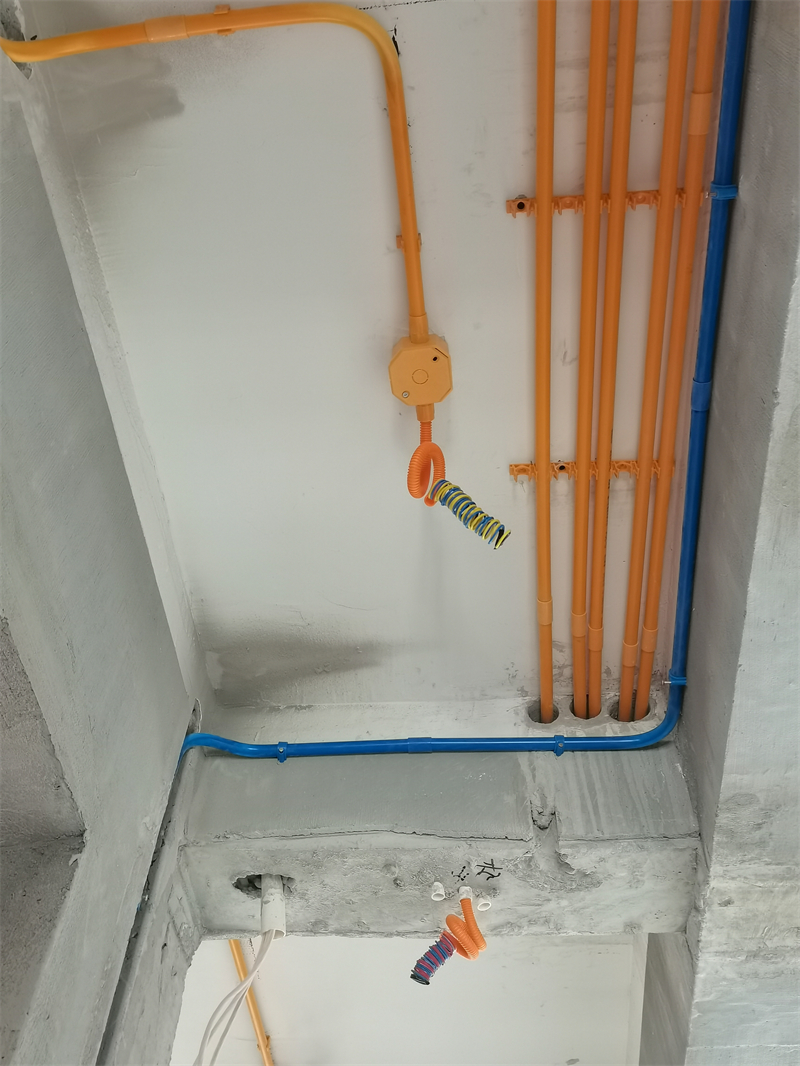

10.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

厨房水电中途

对角图

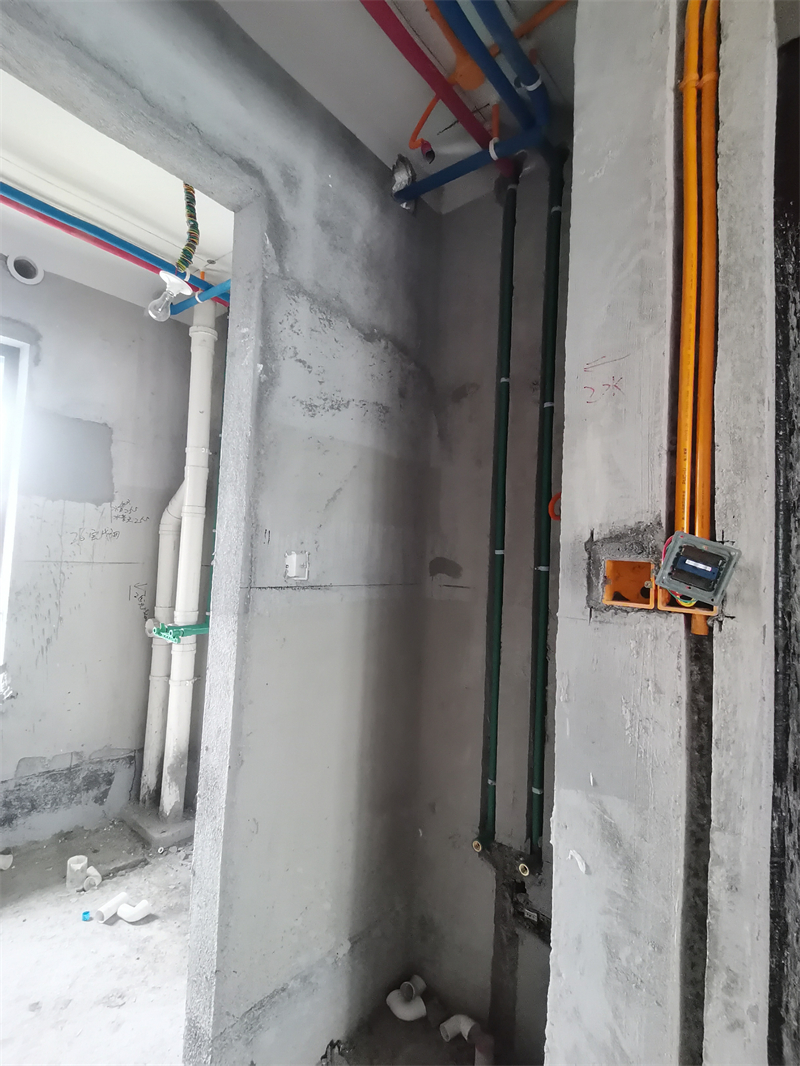

外卫干区水电中途

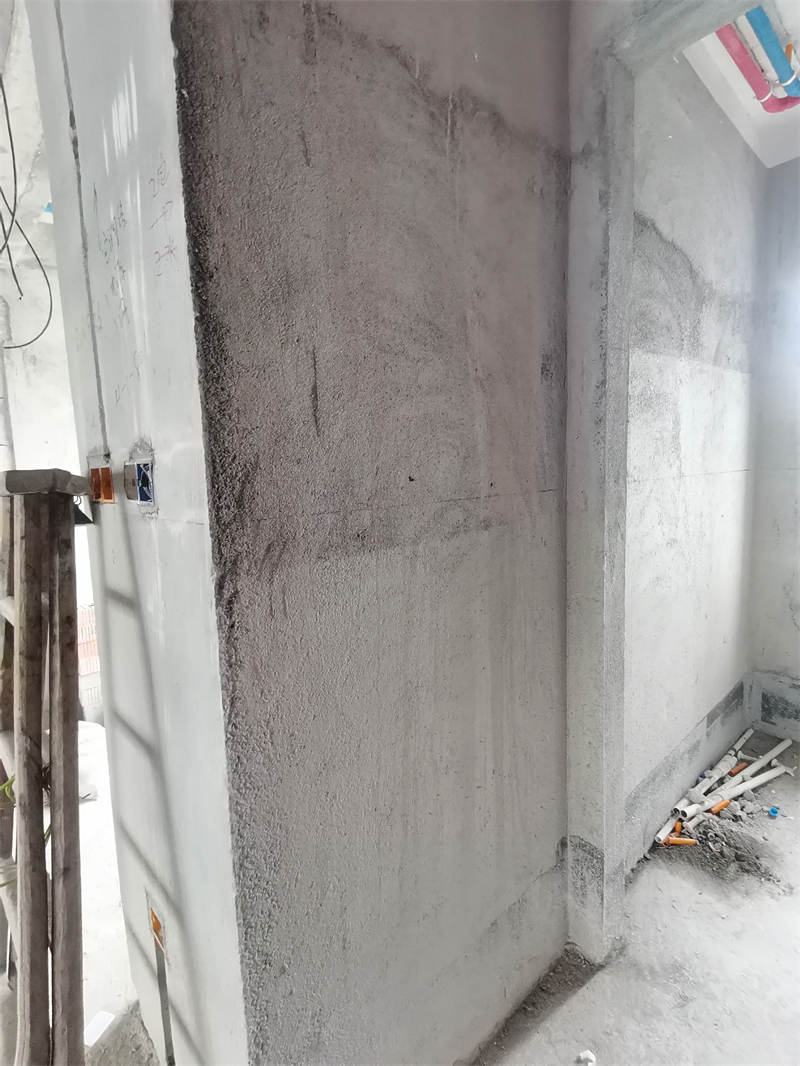

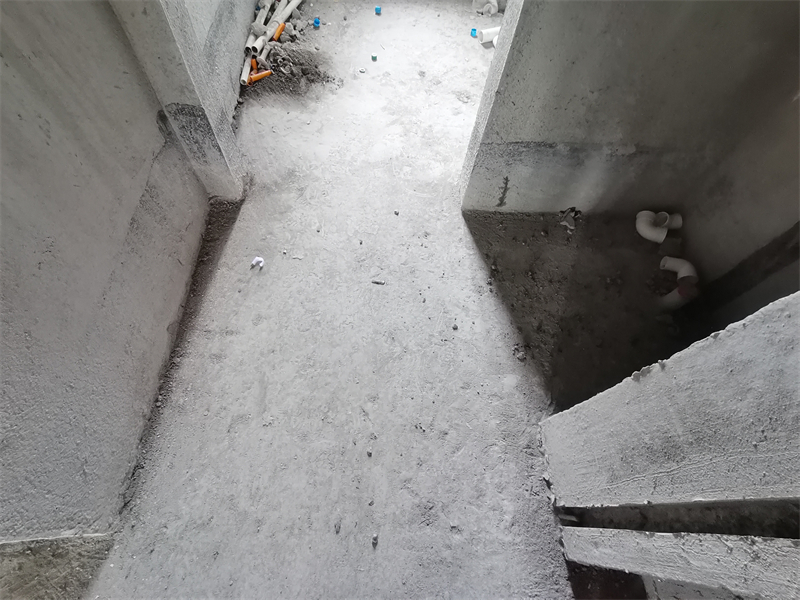

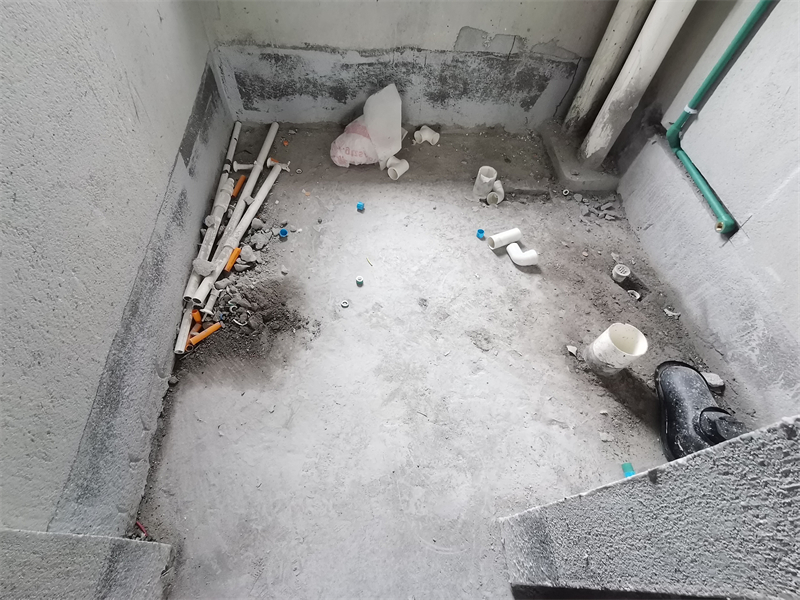

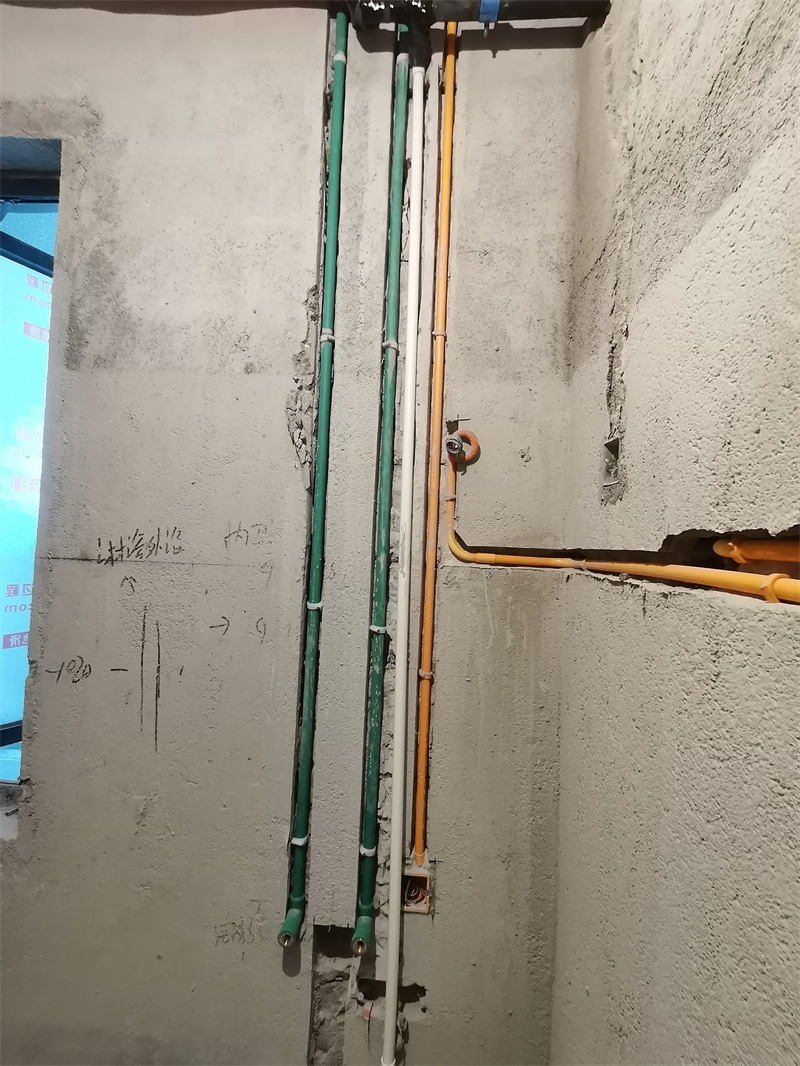

外卫淋浴区水电中途
