西城云璟里4-1-90#127㎡现代——二十七

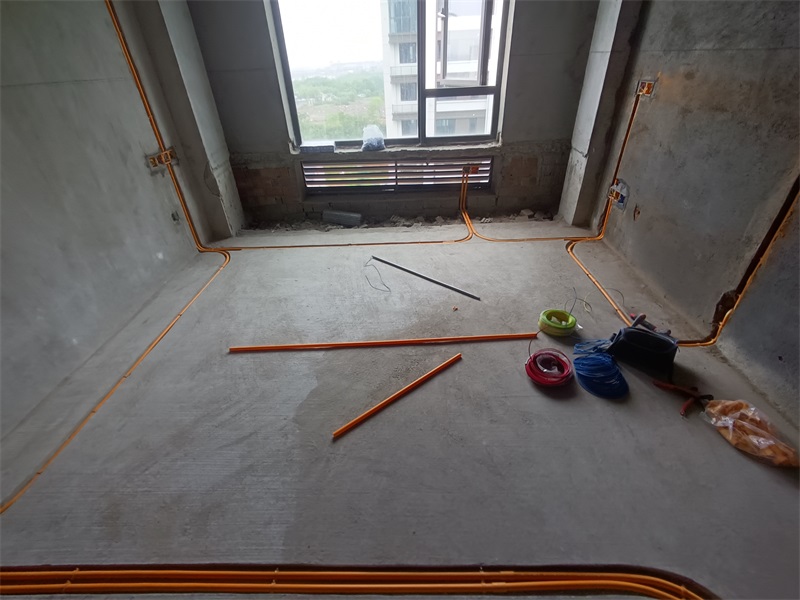

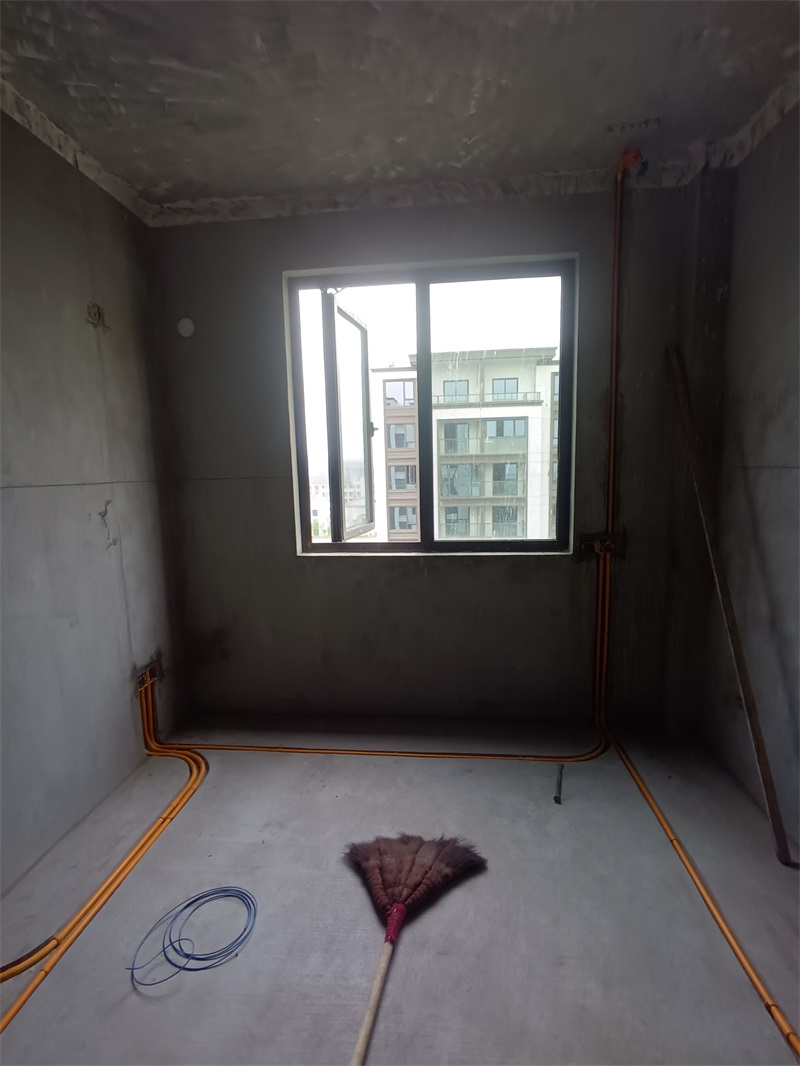

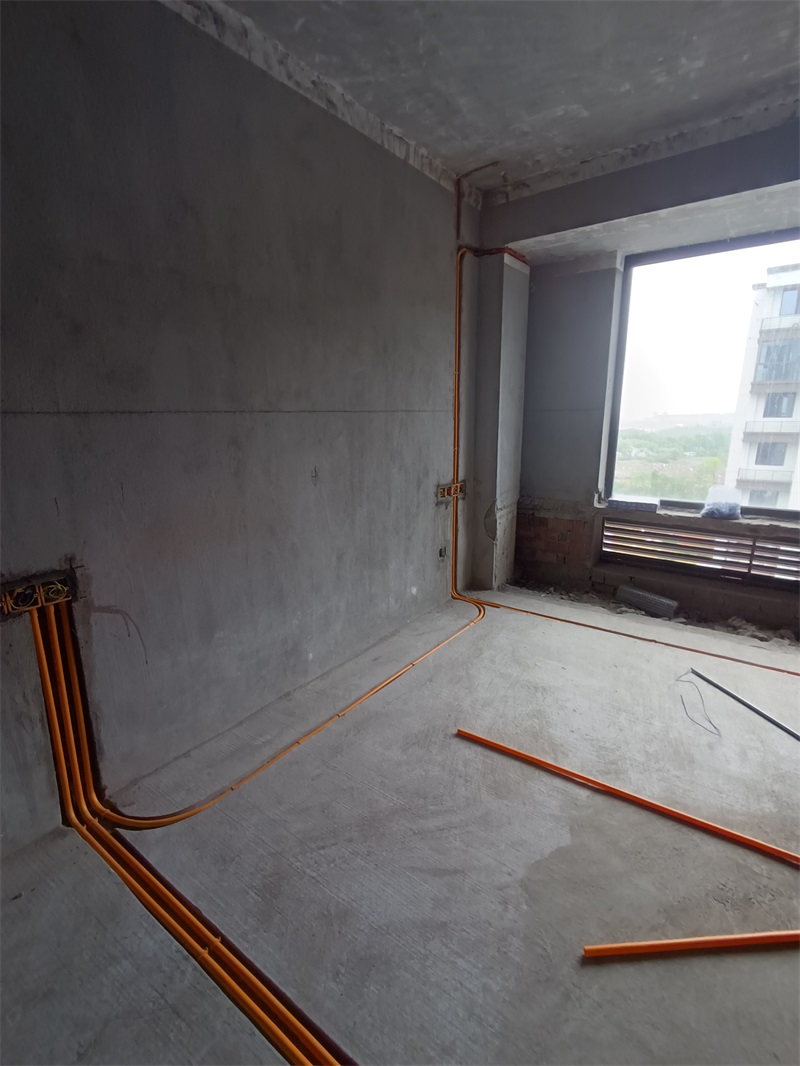

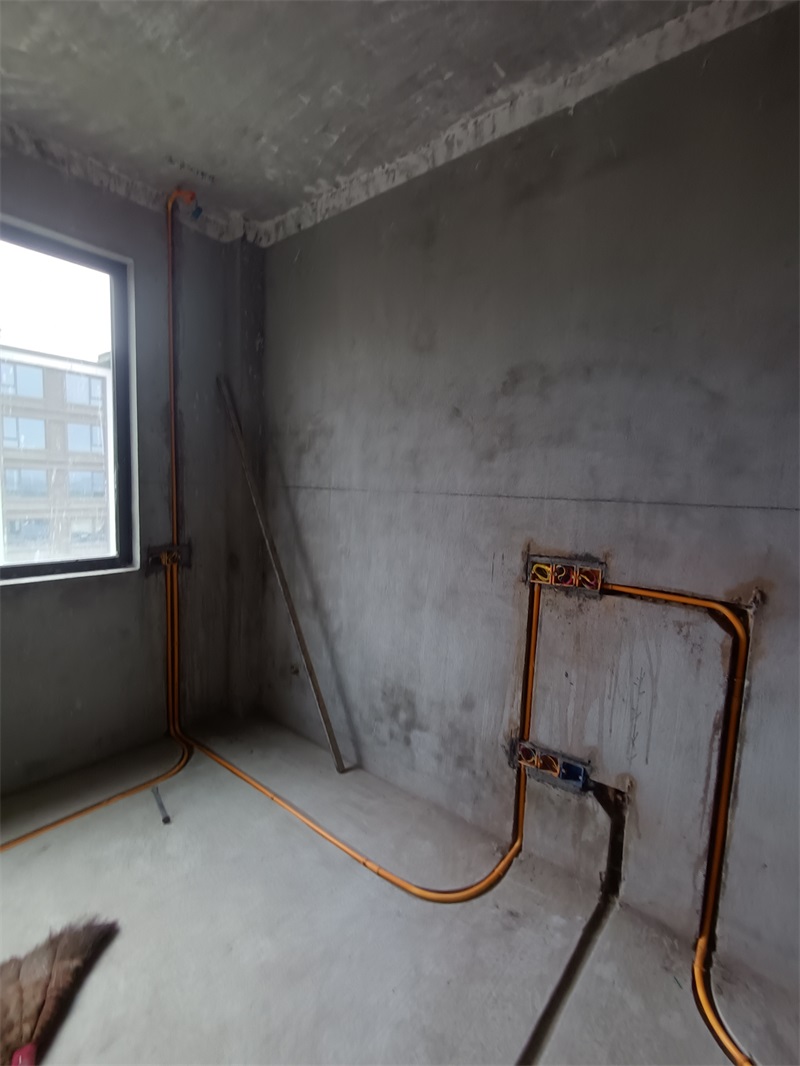

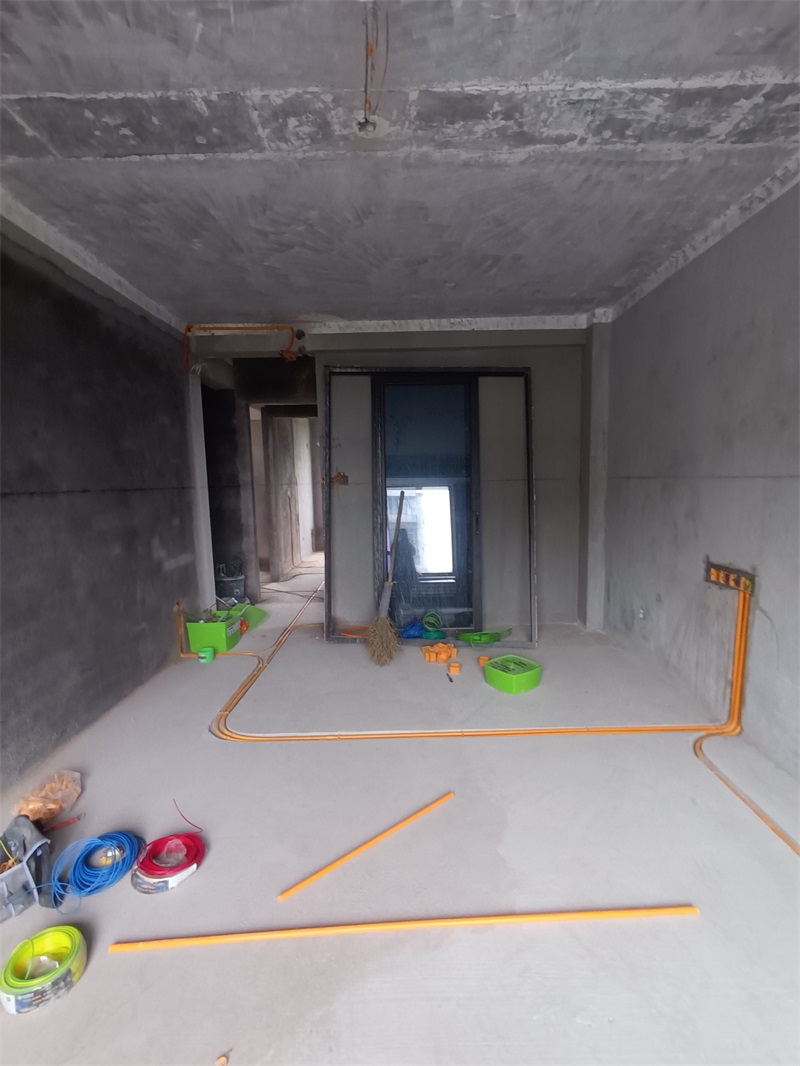

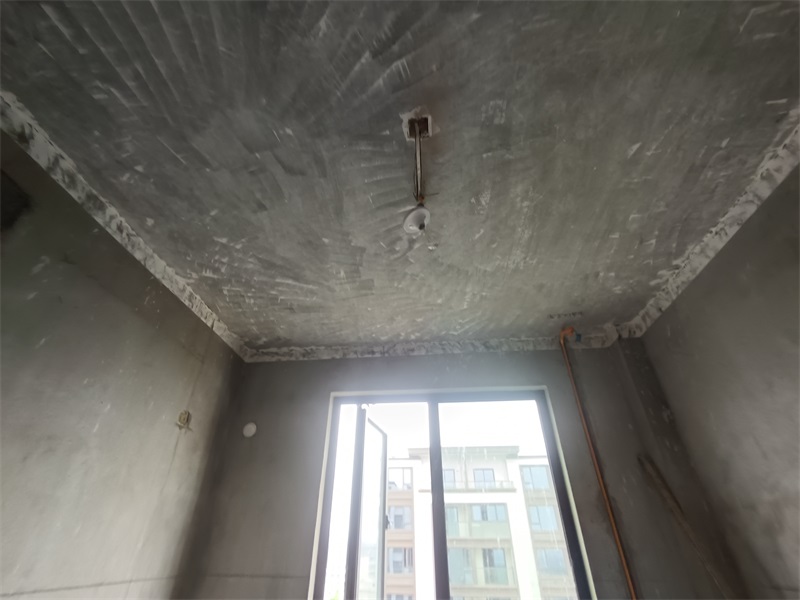

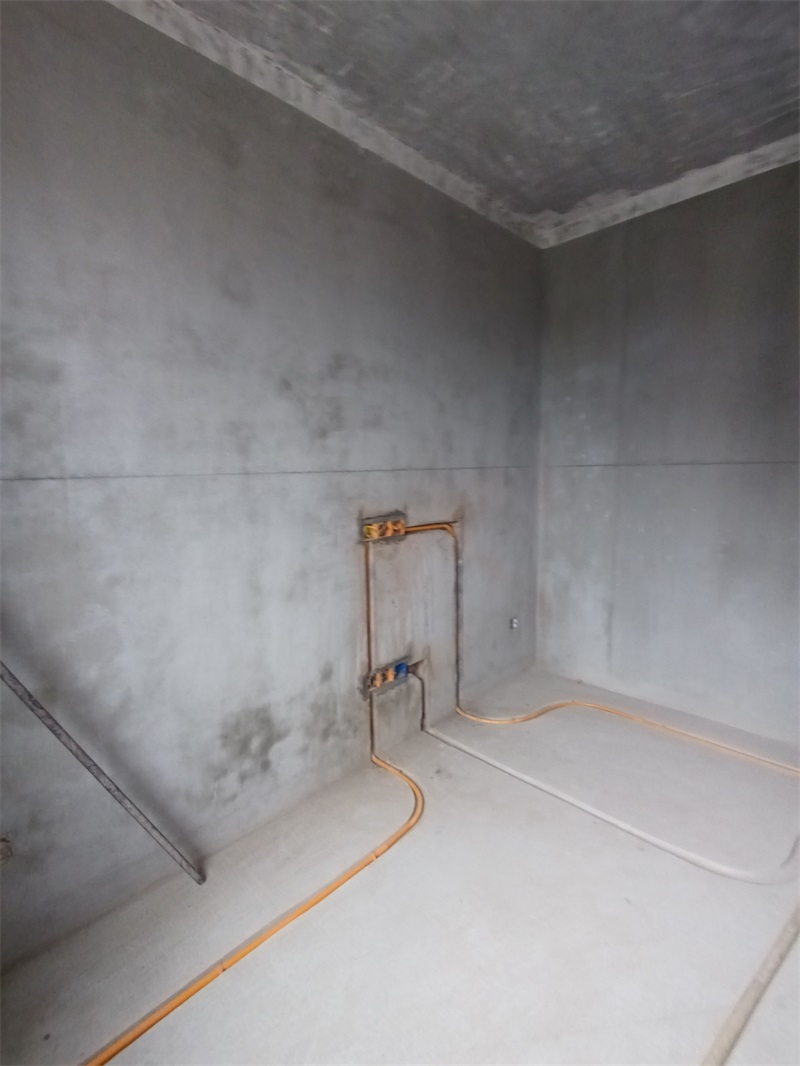

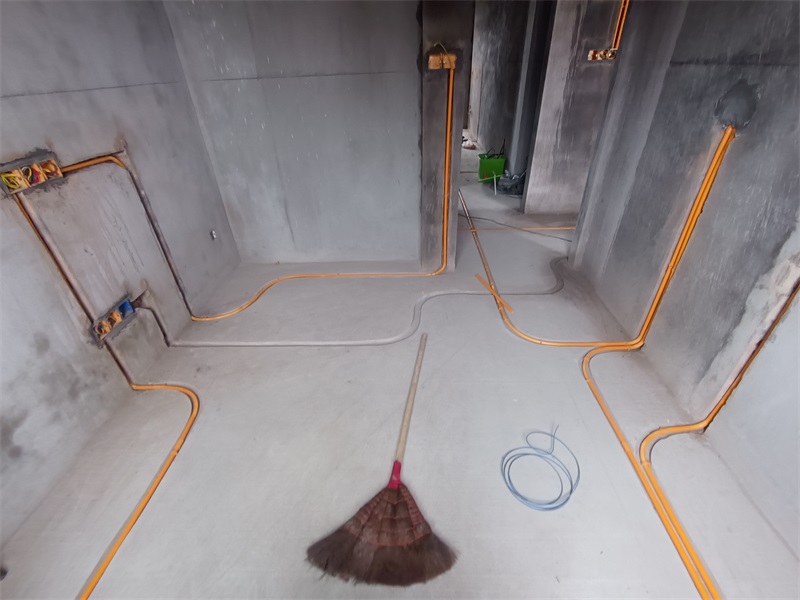

北次卧

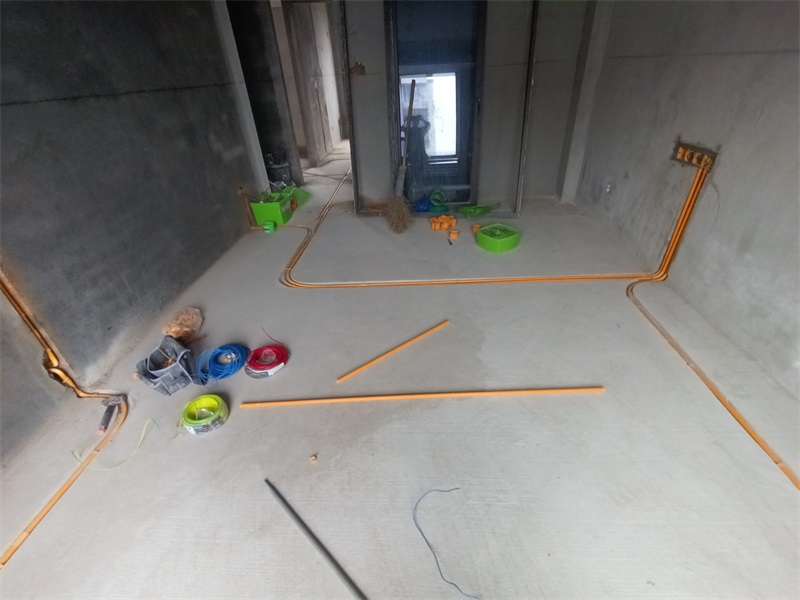

对角

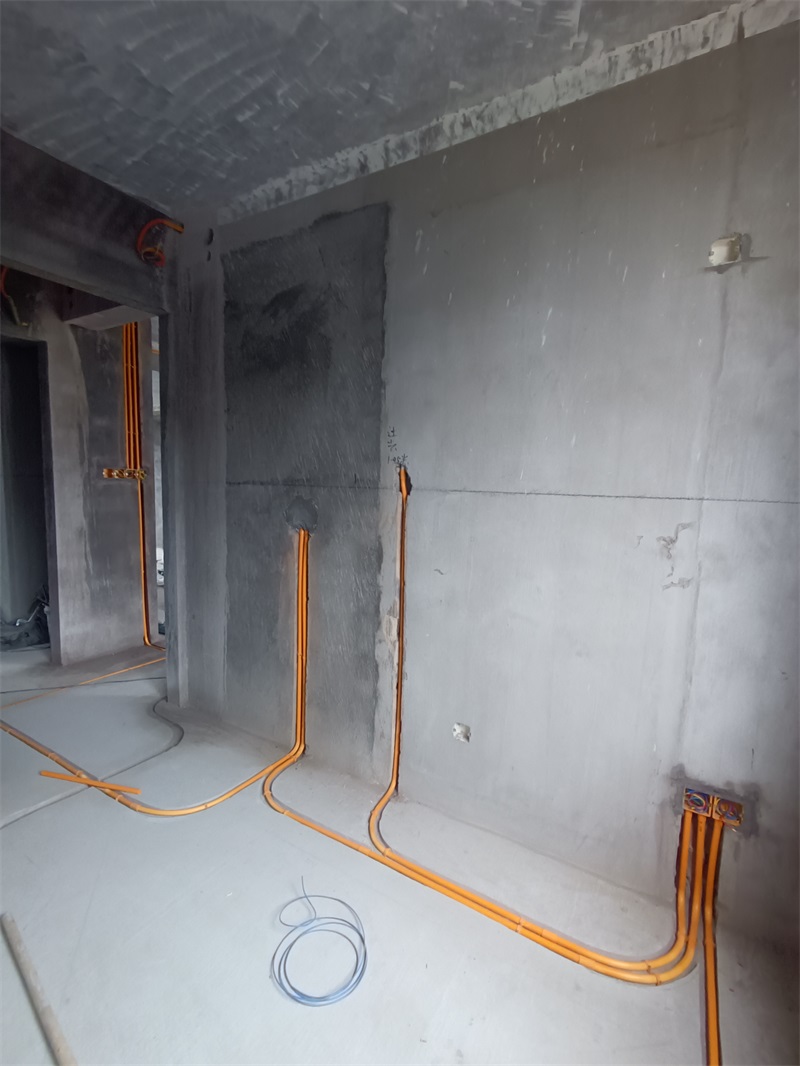

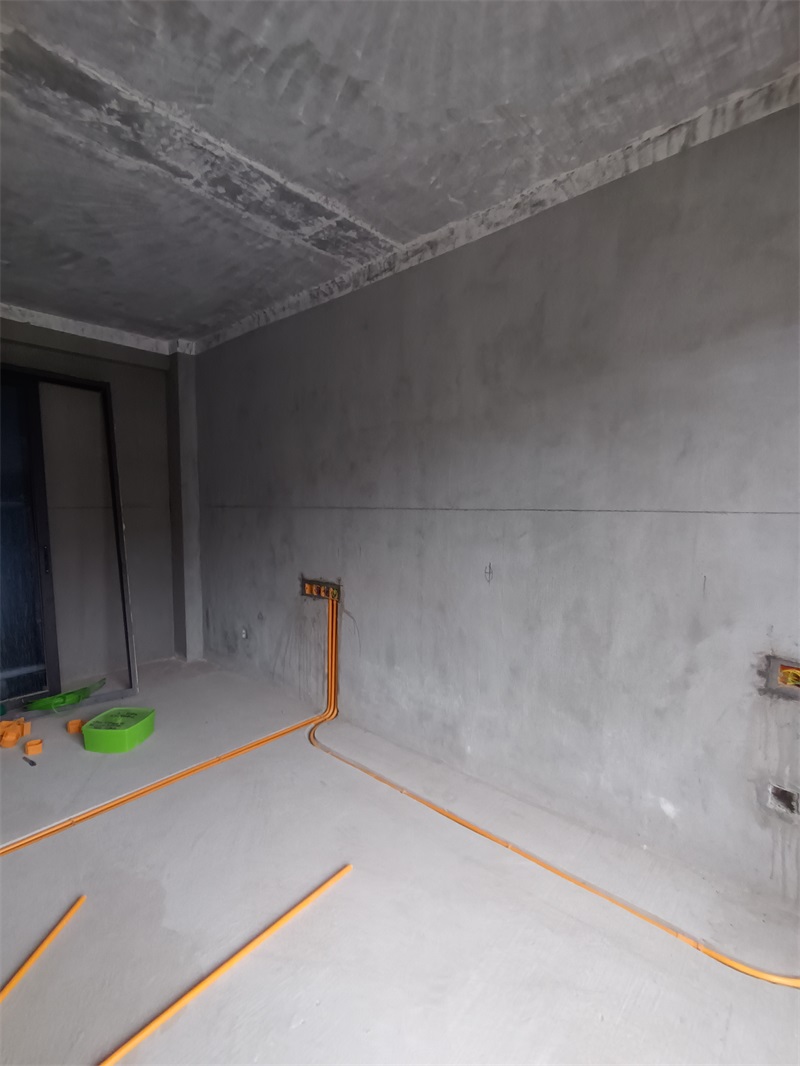

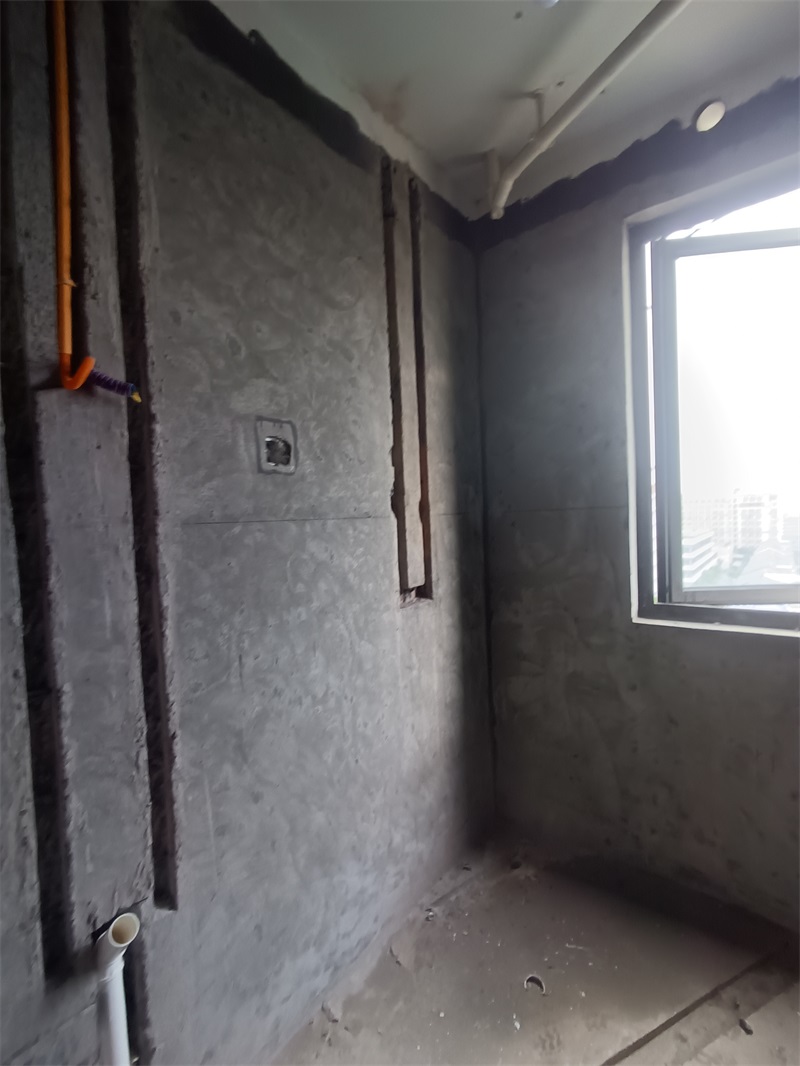

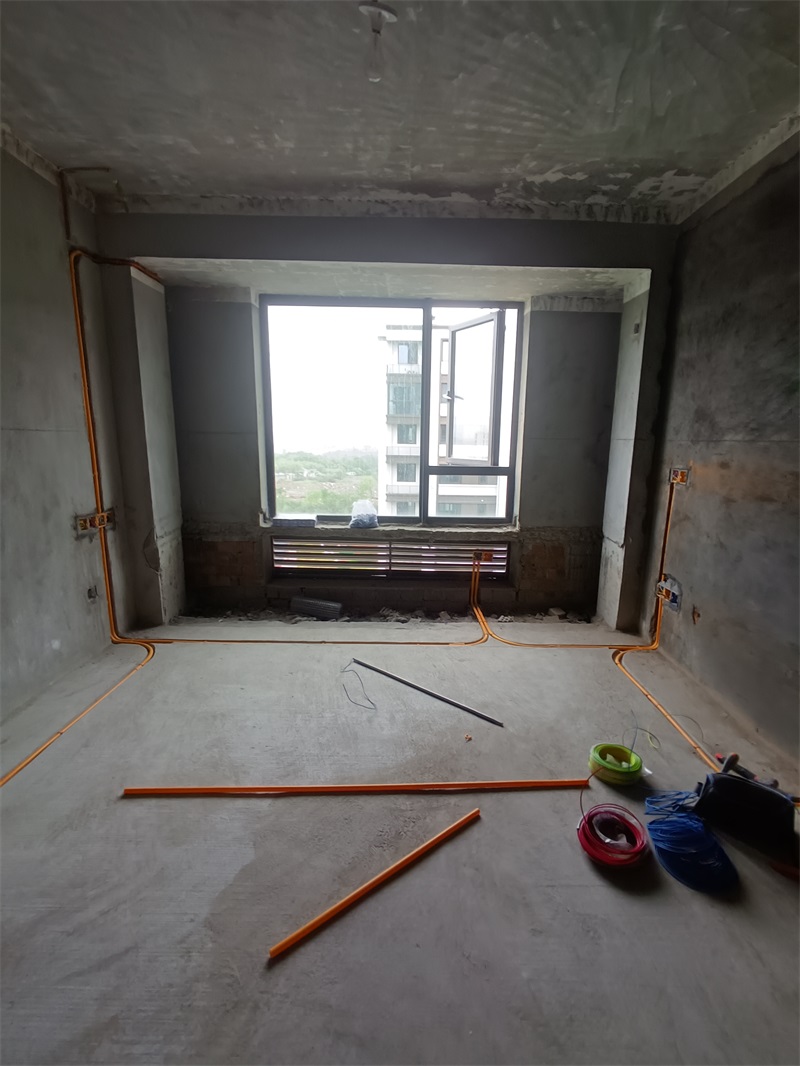

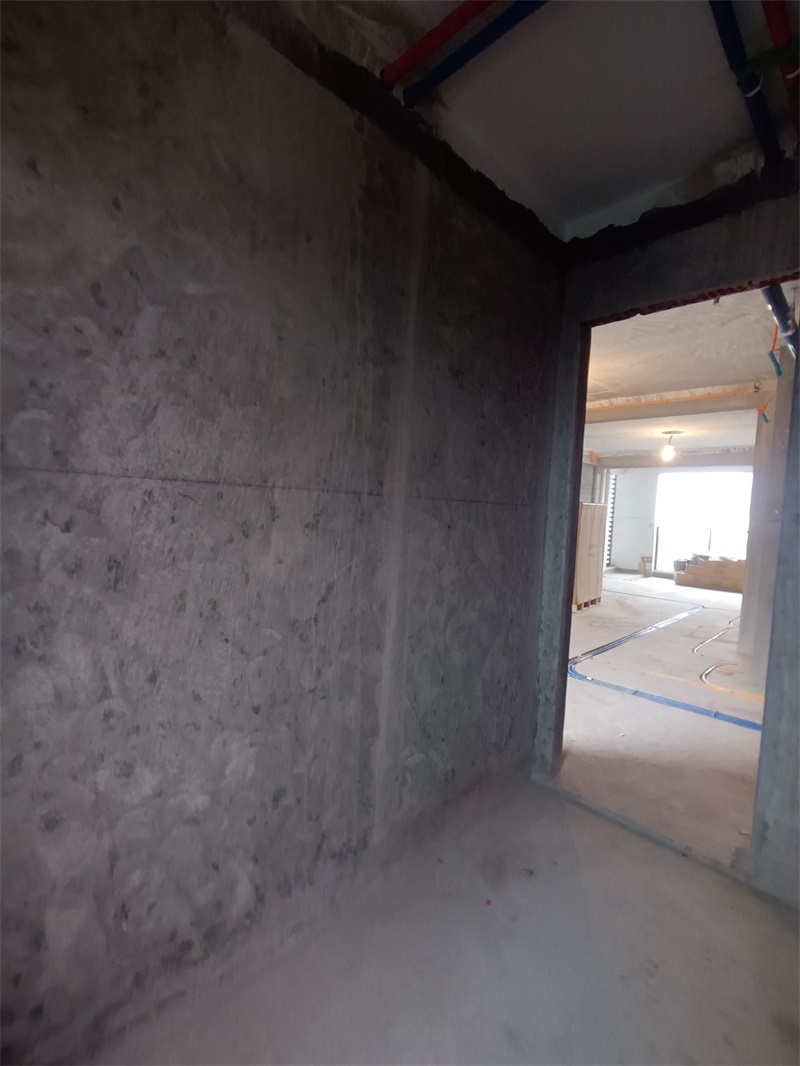

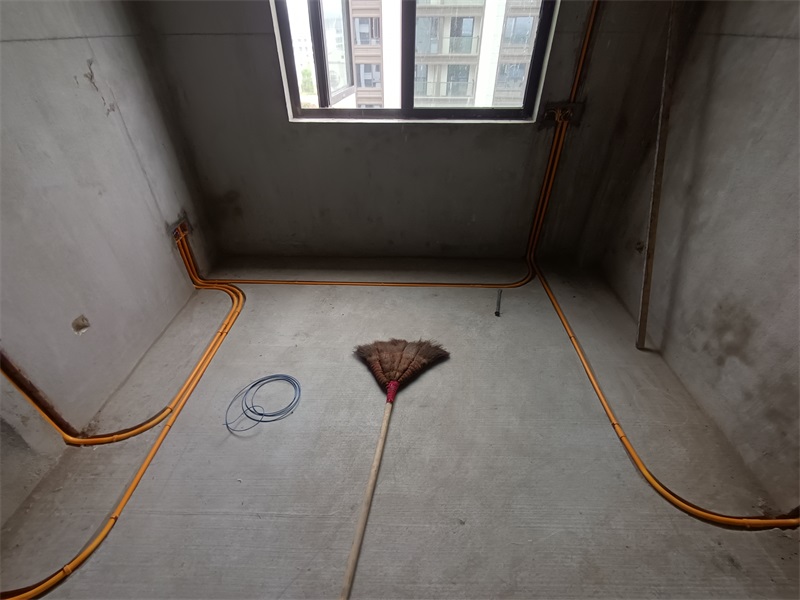

主卧

对角

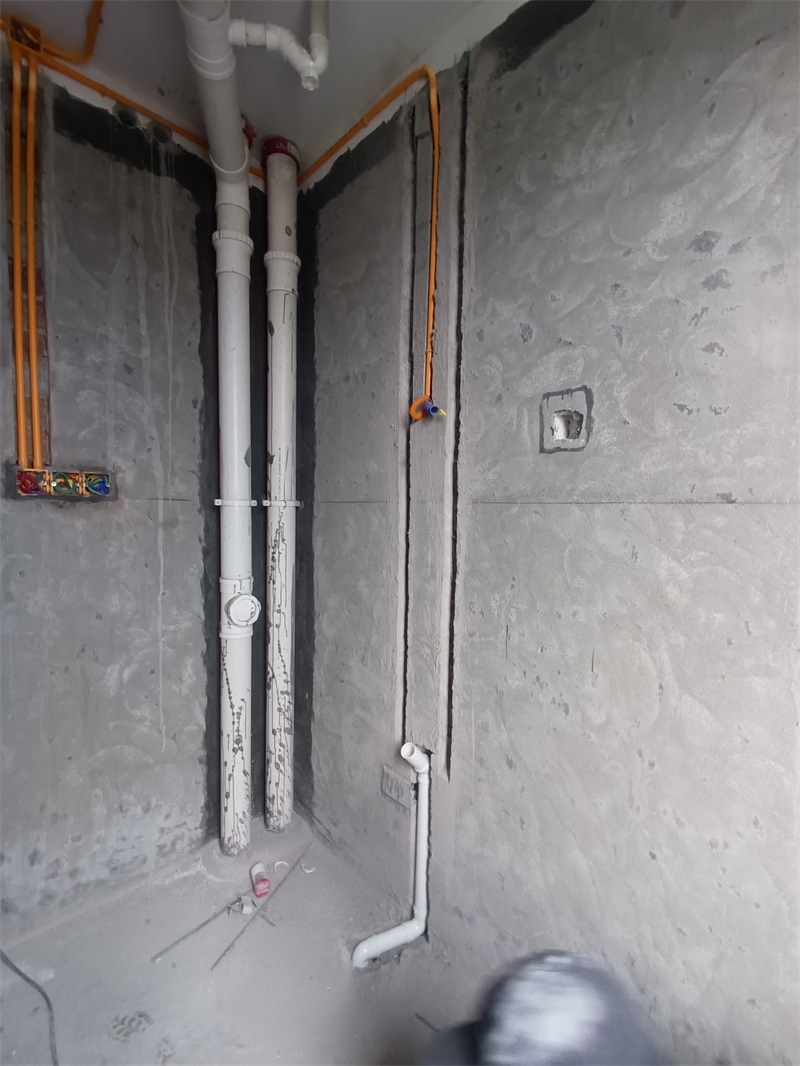

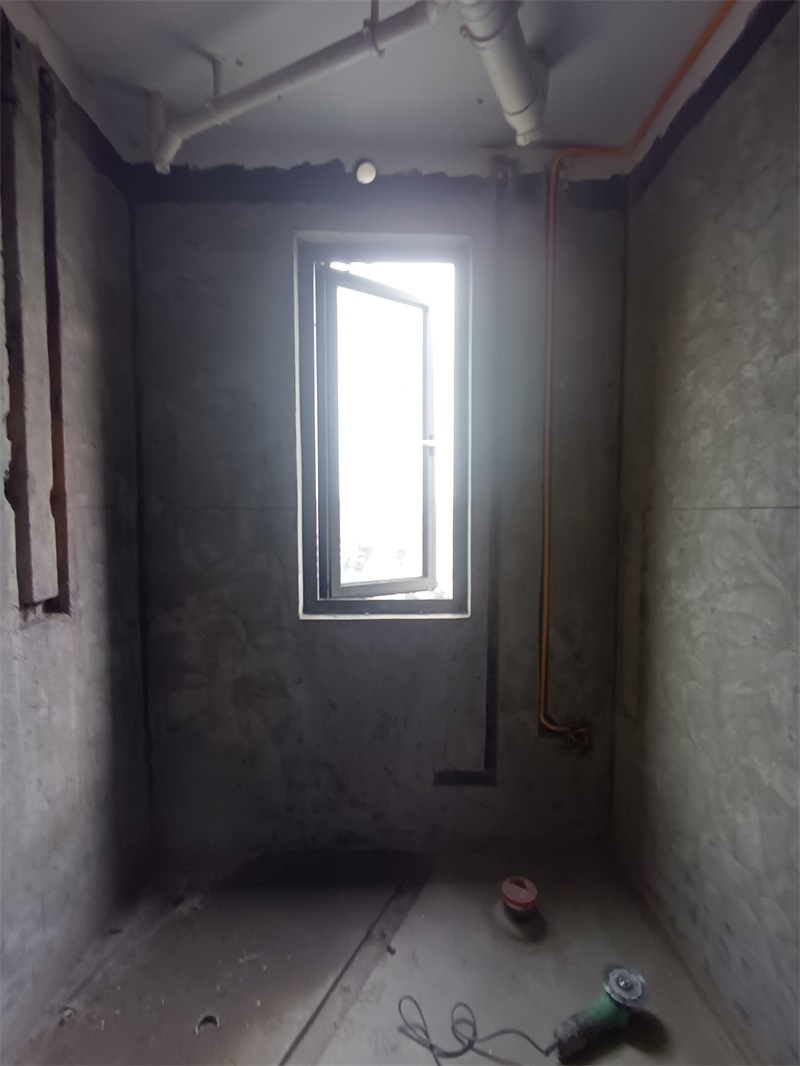

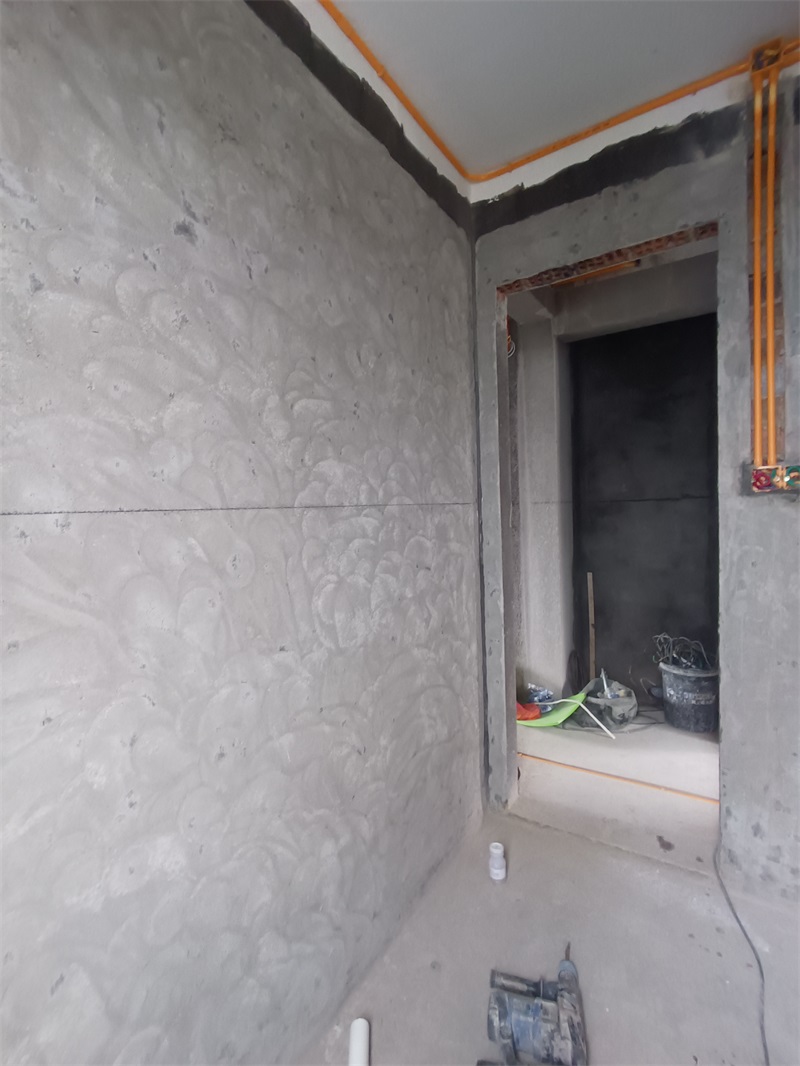

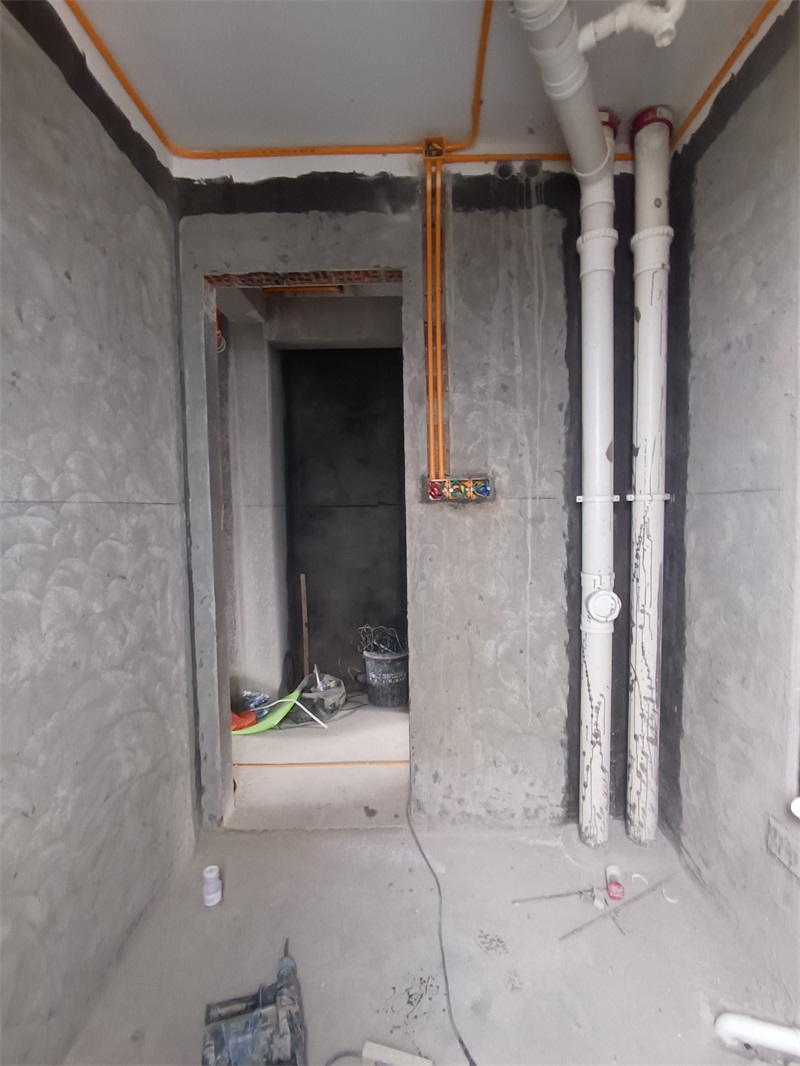

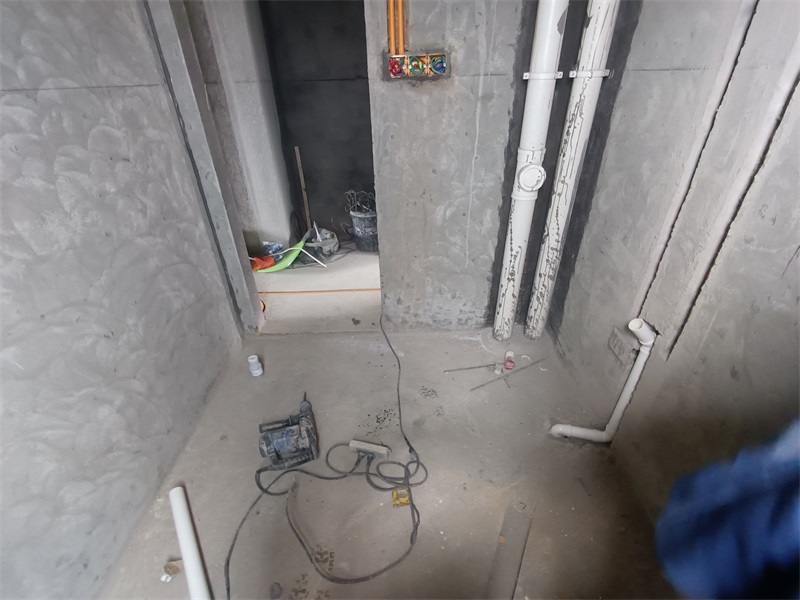

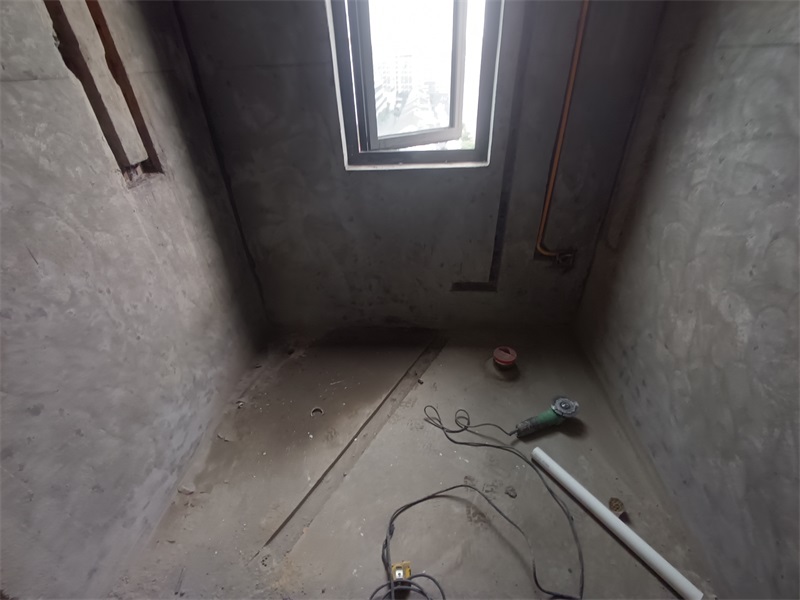

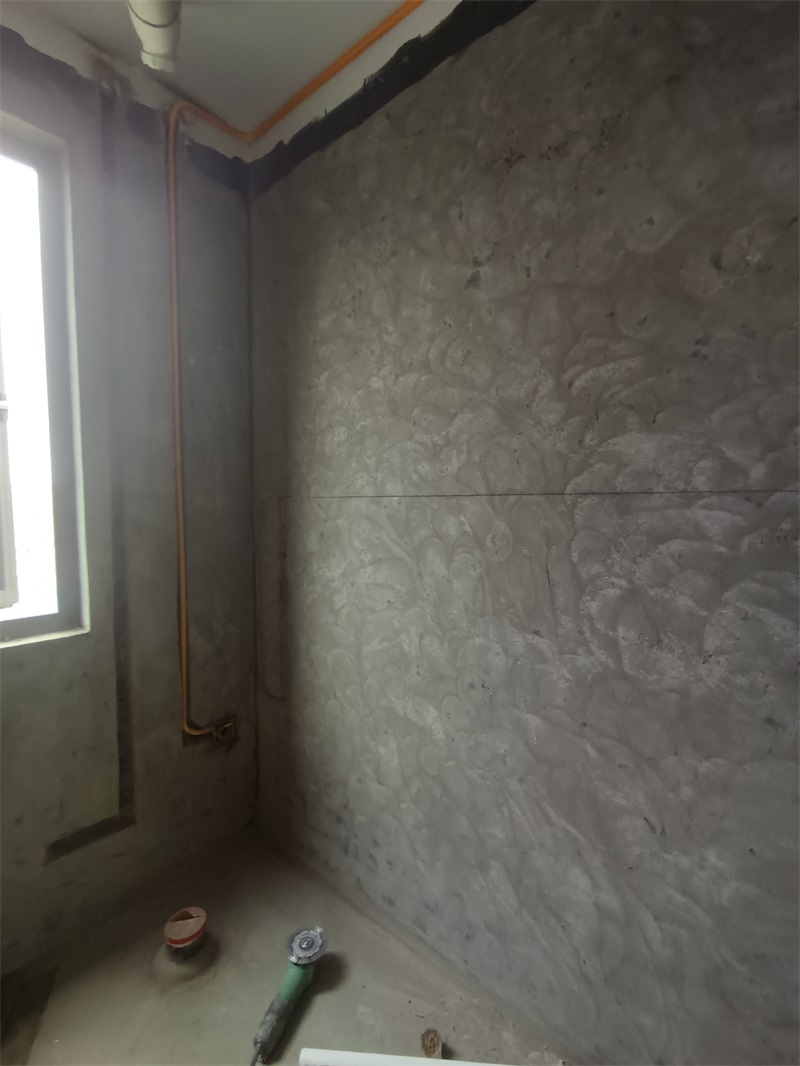

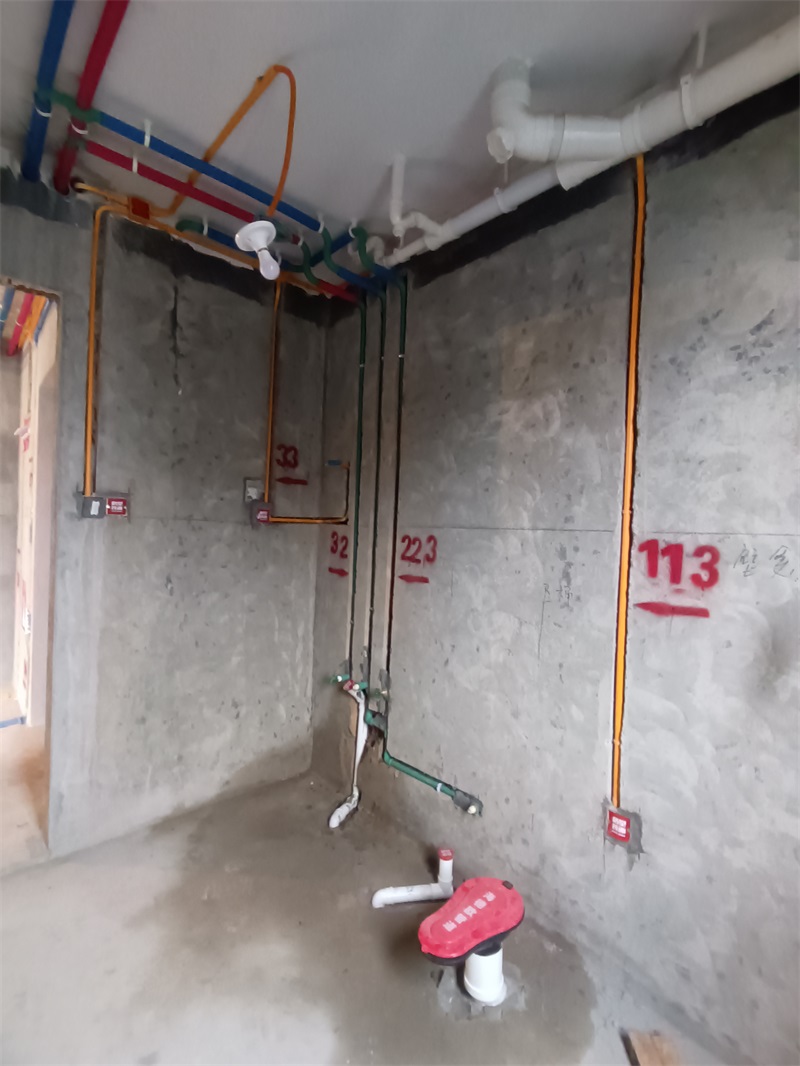

内卫

对角

水电完工

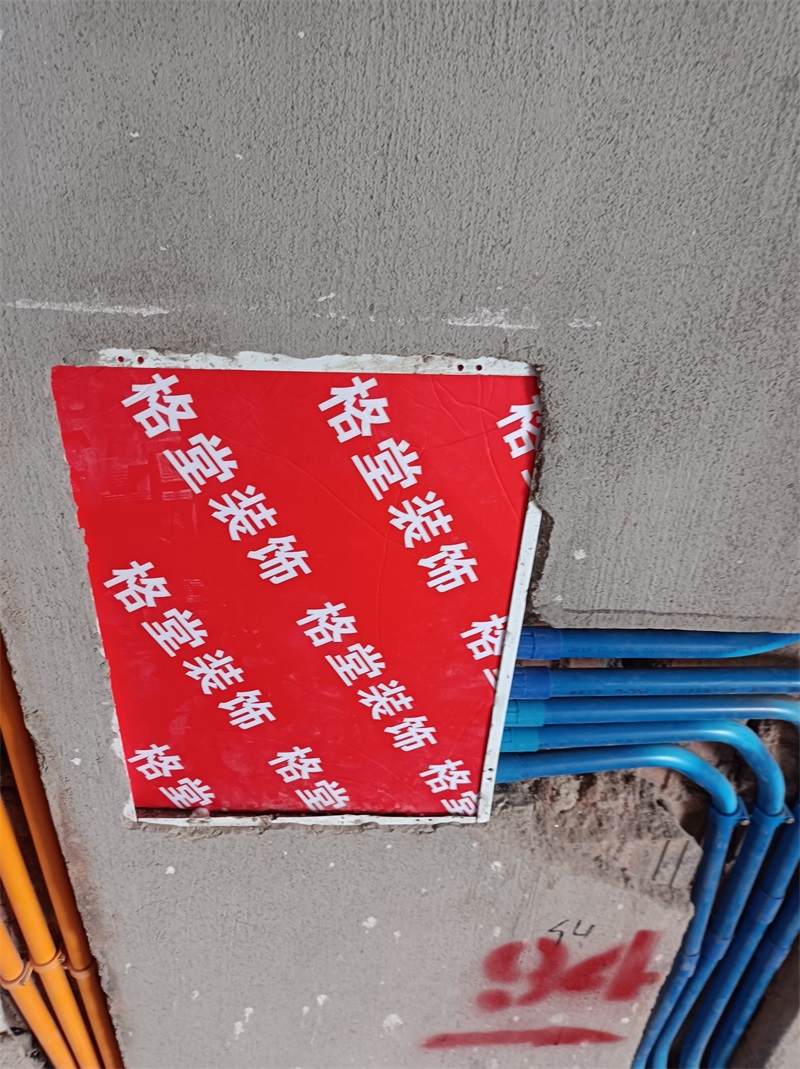

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。
配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

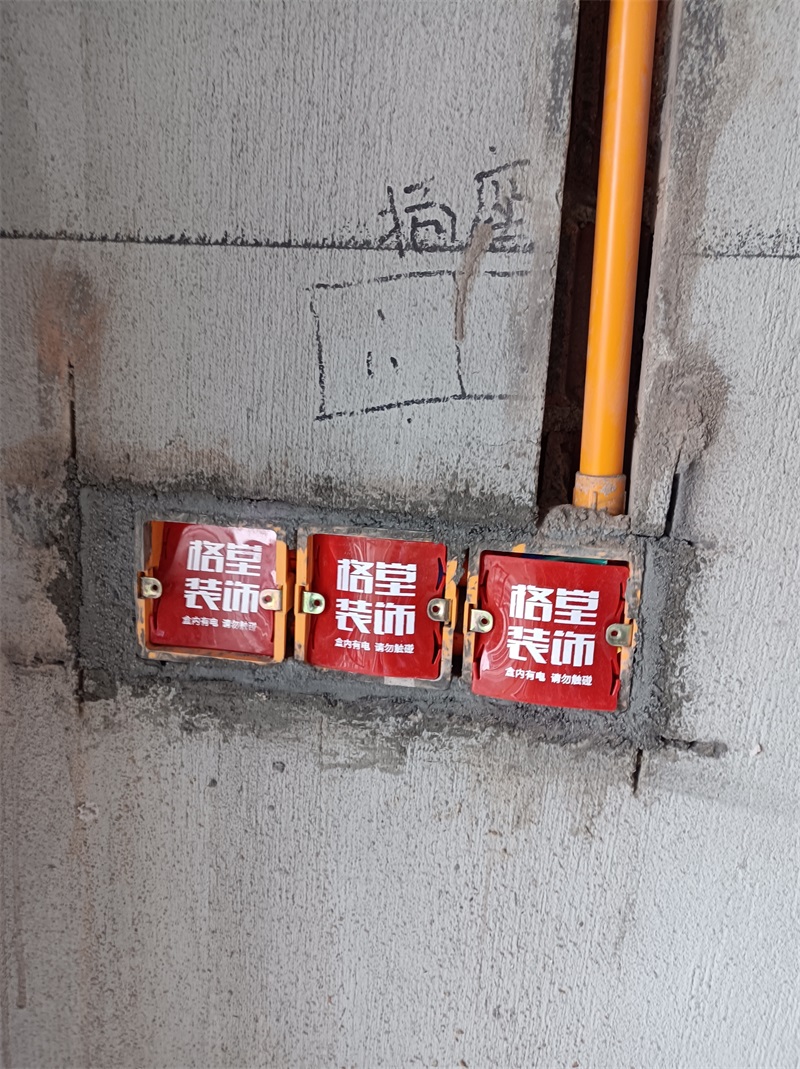

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

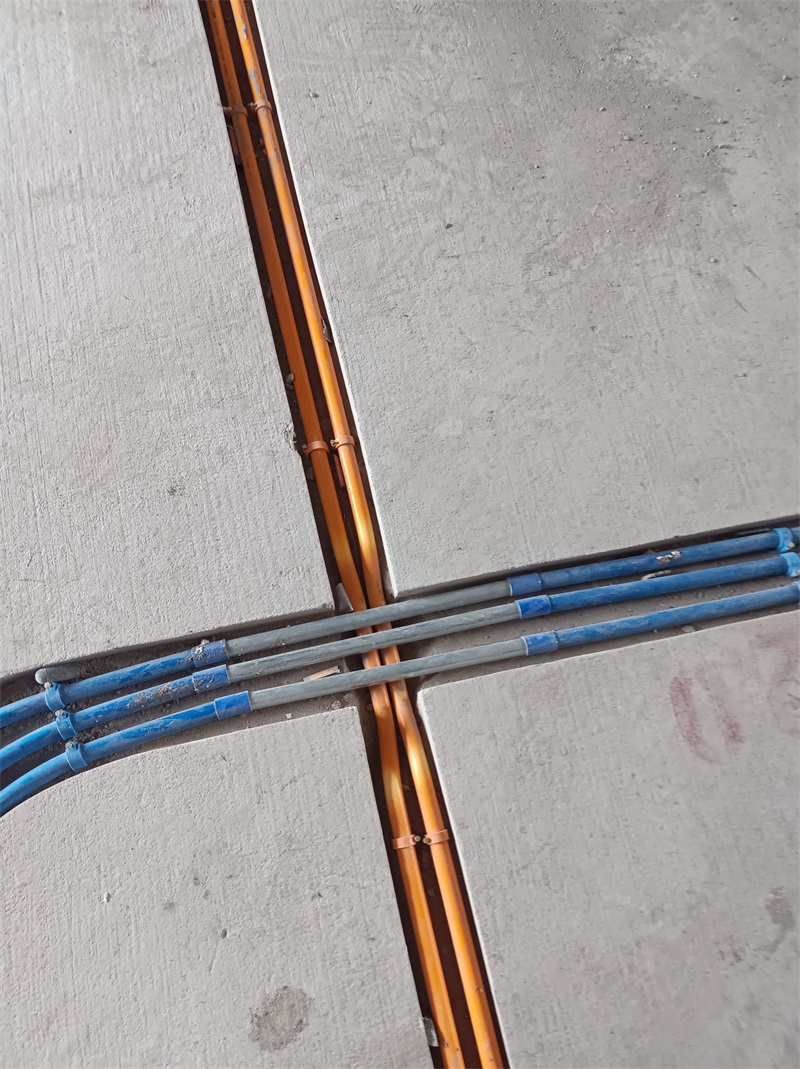

强弱电交接处用金属镀锌管交叉，防止信号干扰。

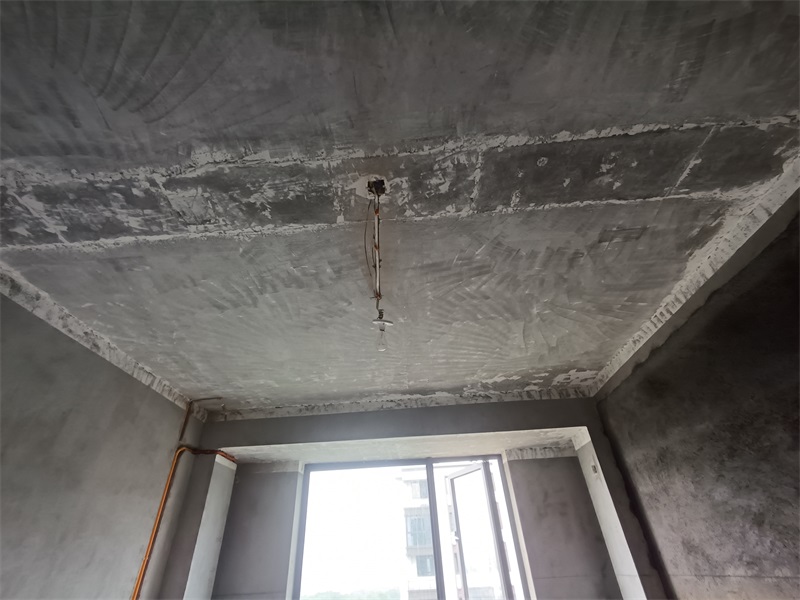

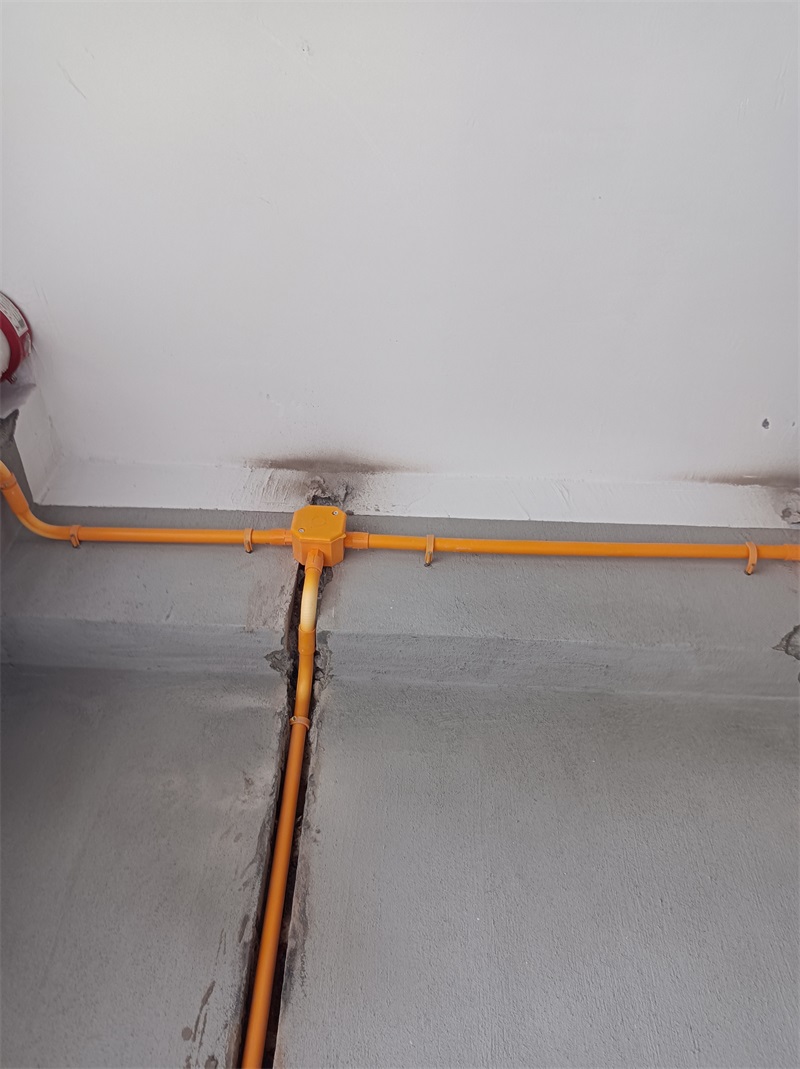

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

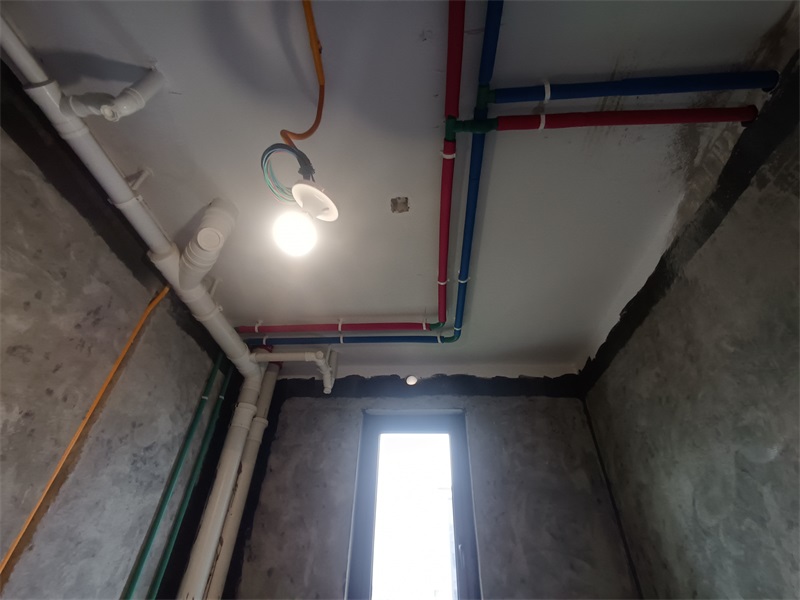

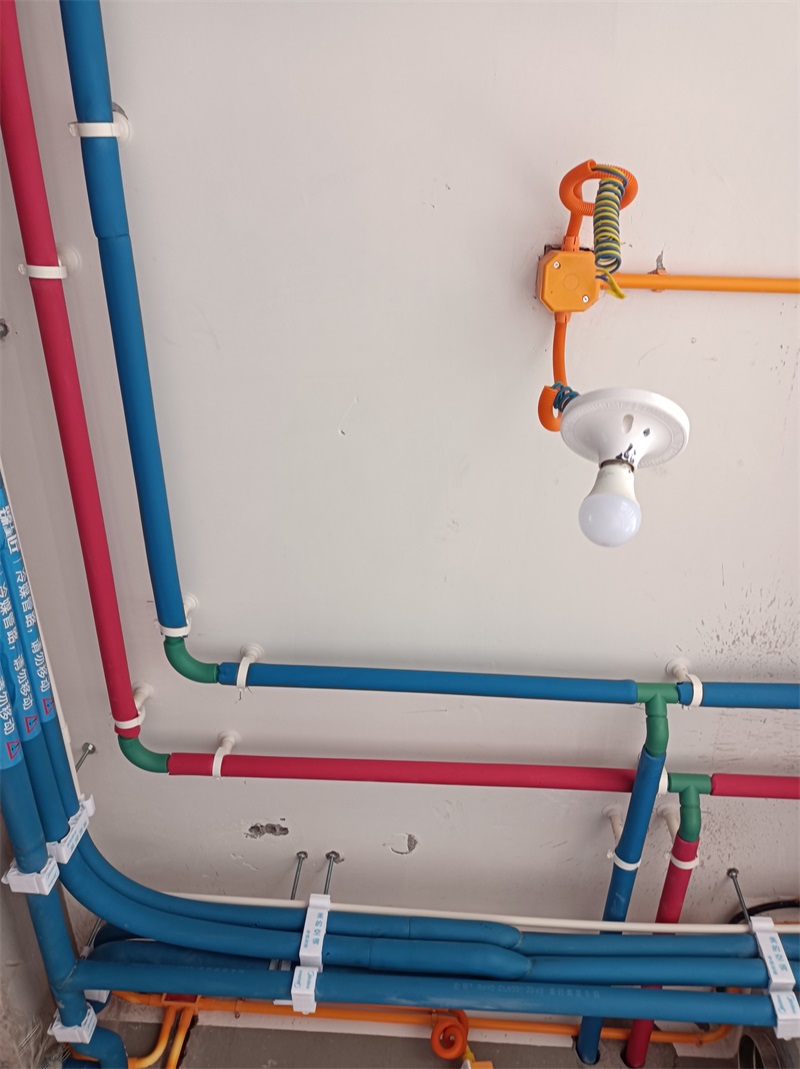

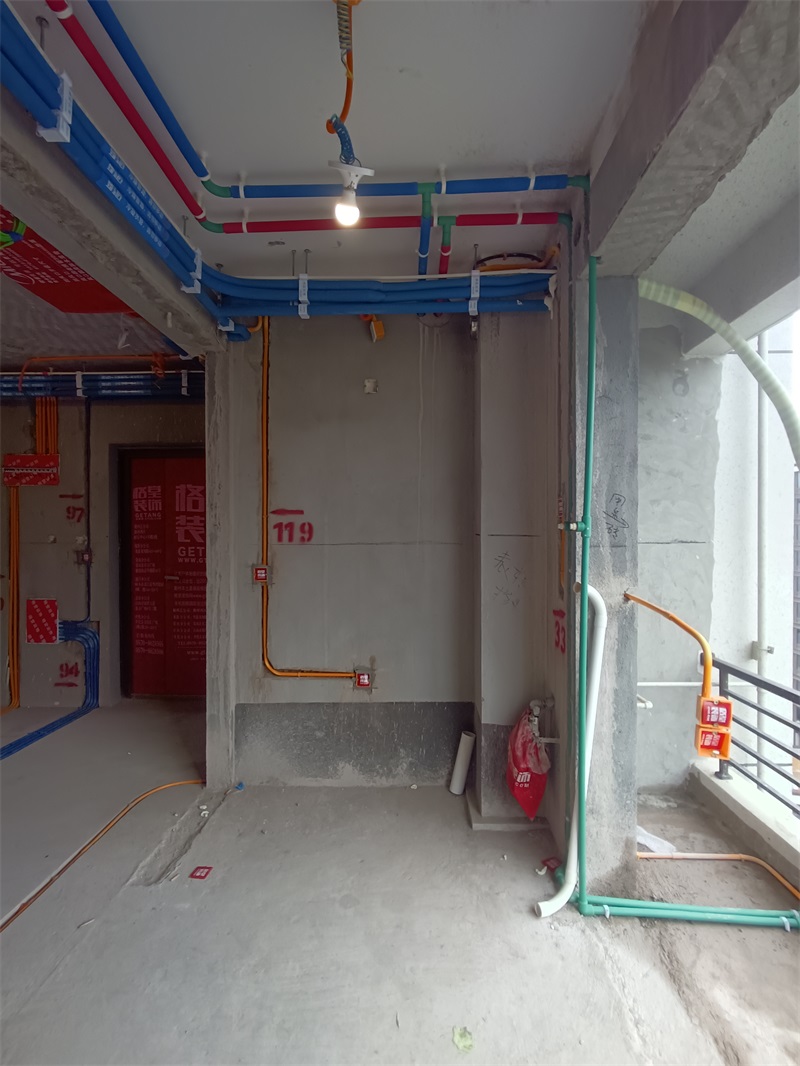

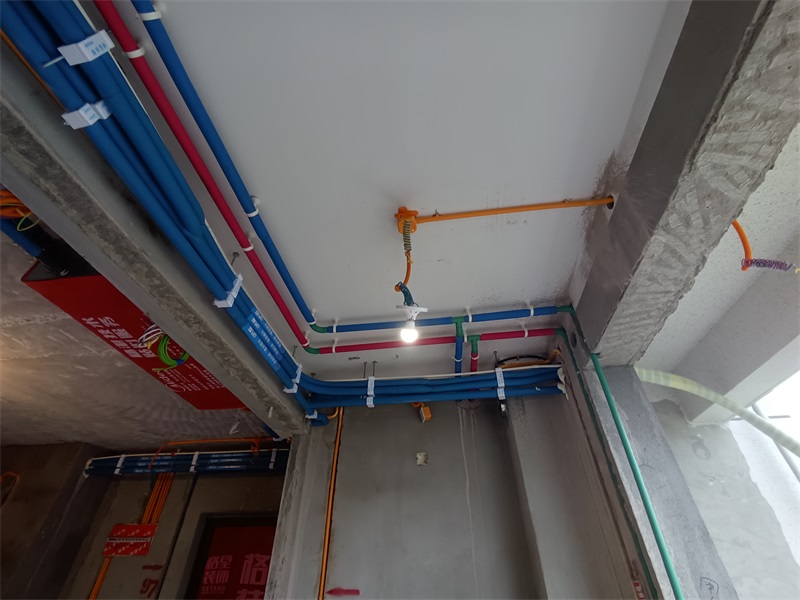

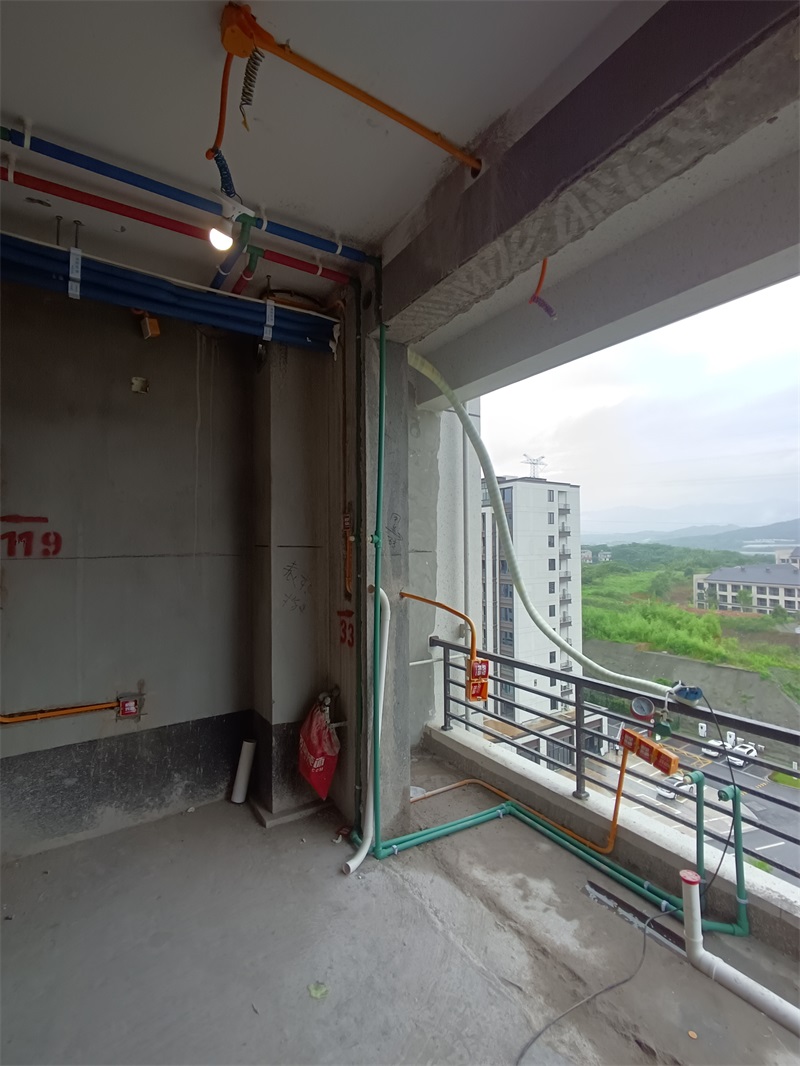

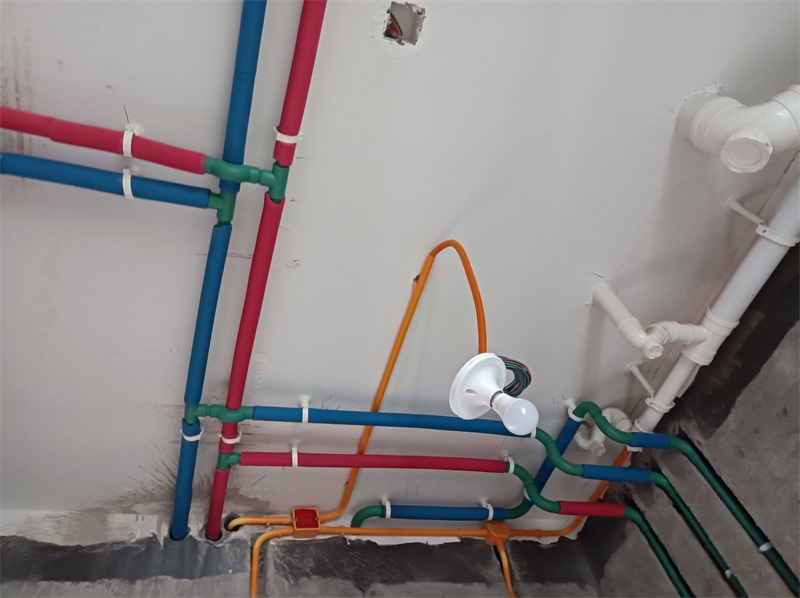

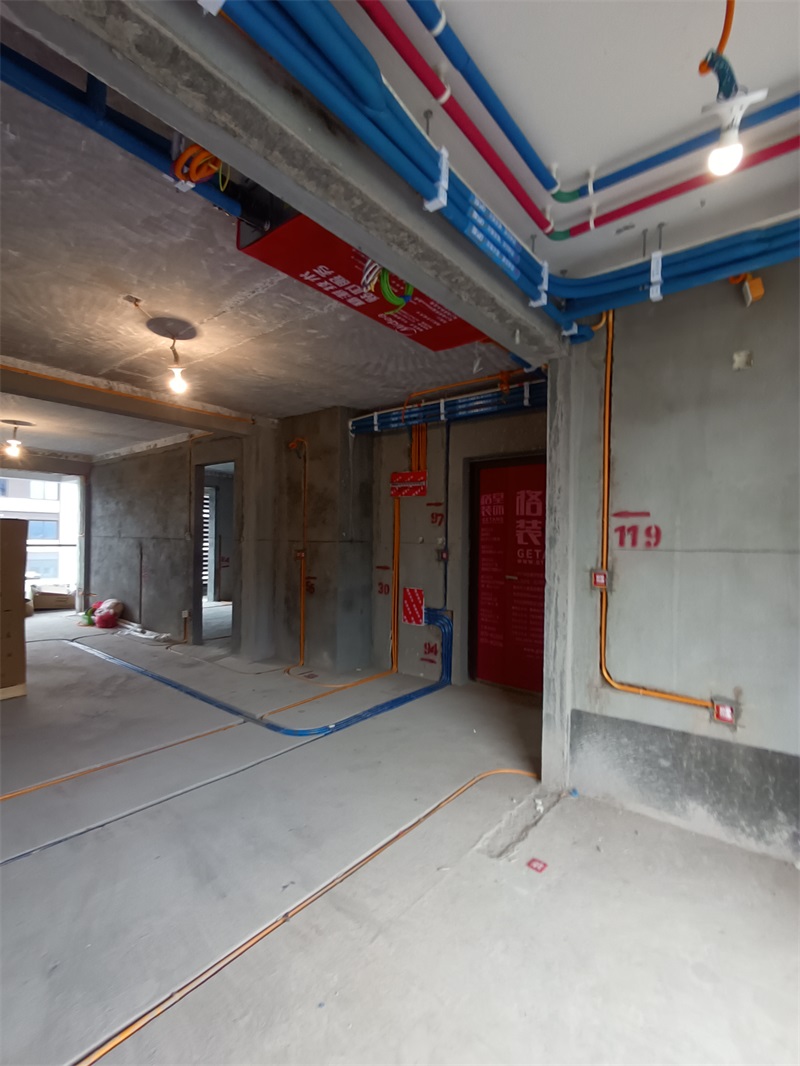

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。
水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

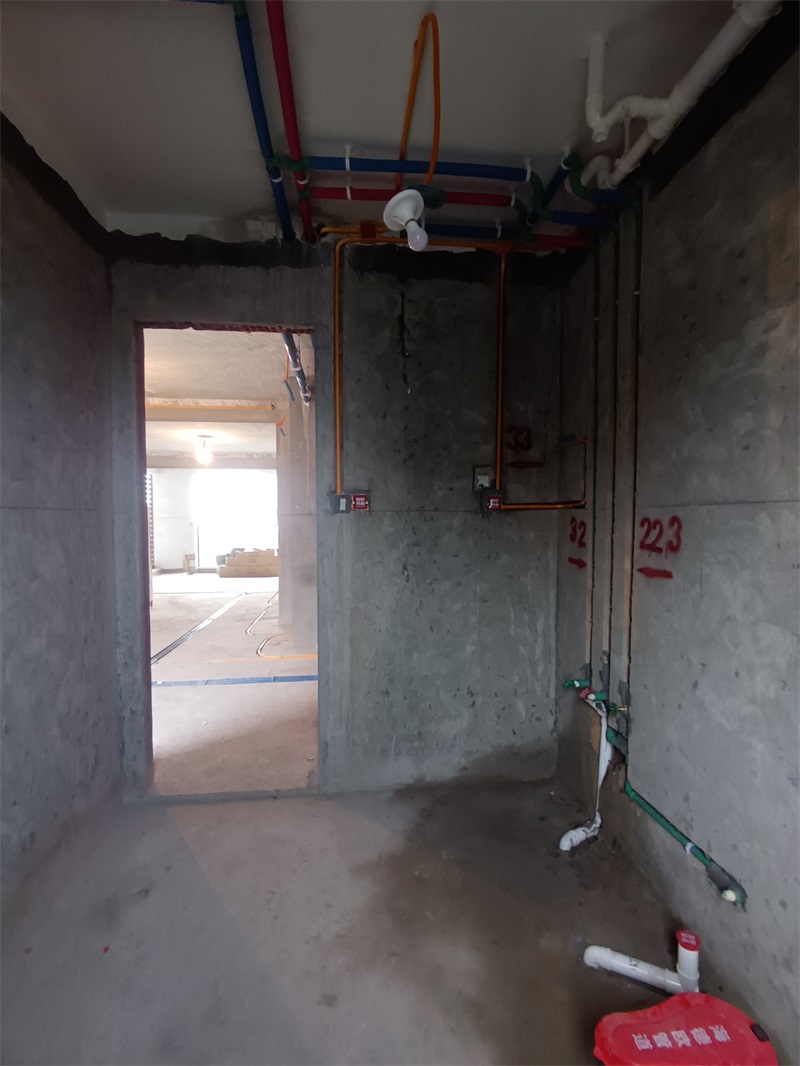

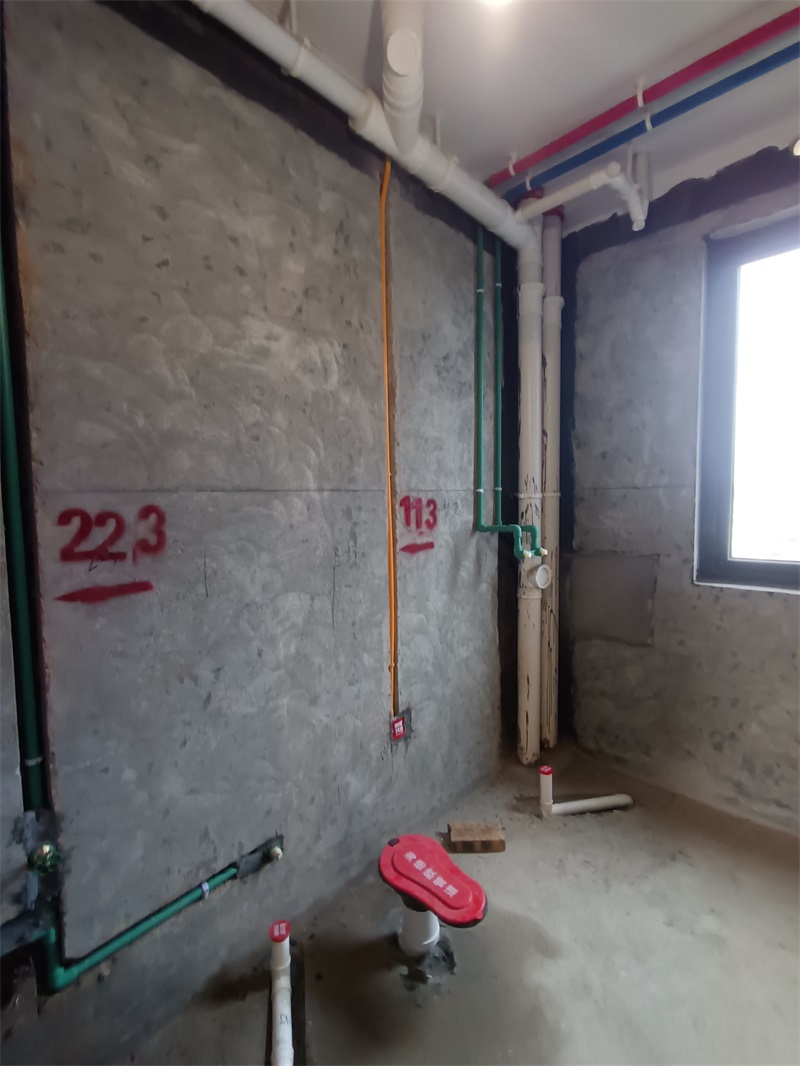

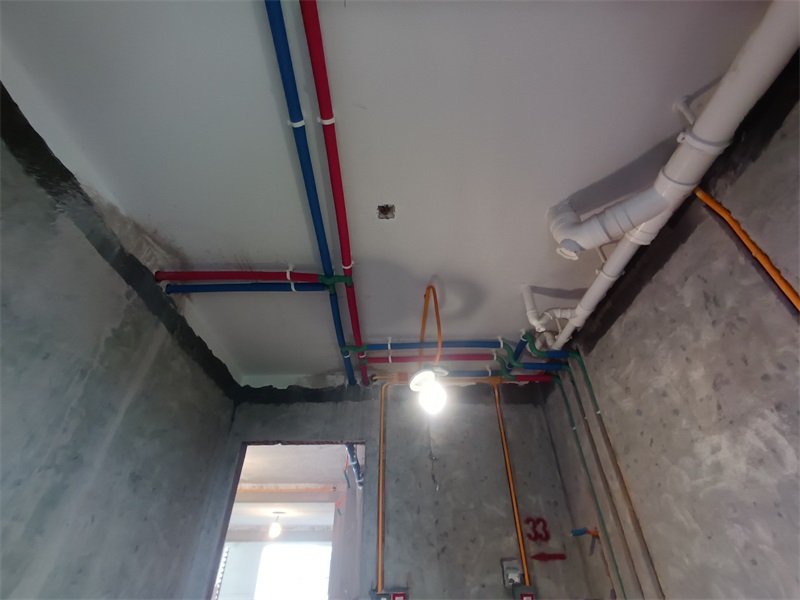

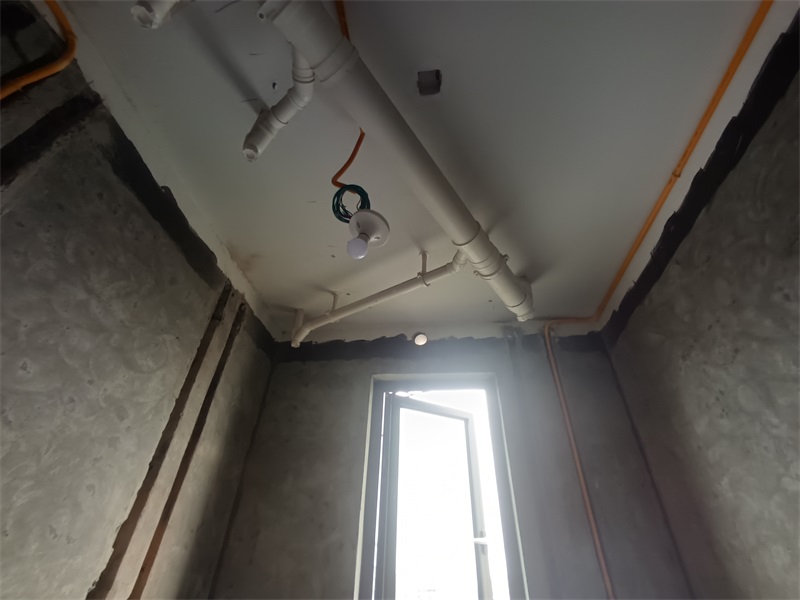

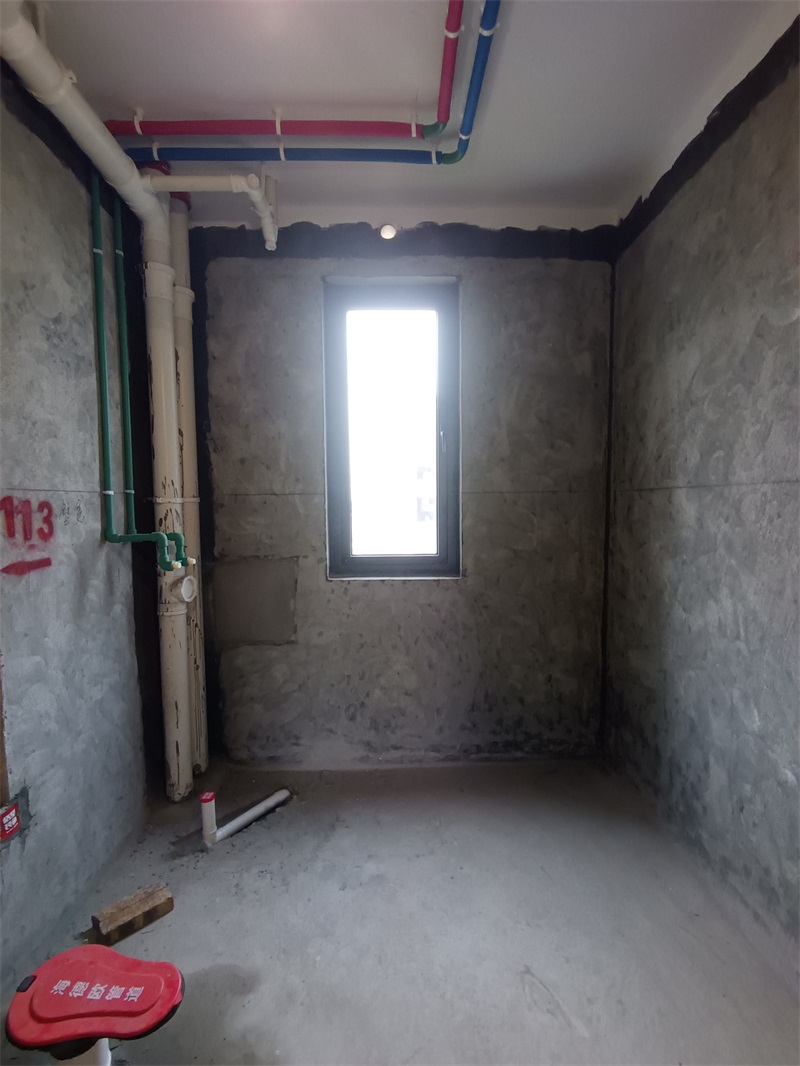

厨房、卫生间水管走顶，采用下垂式安装。

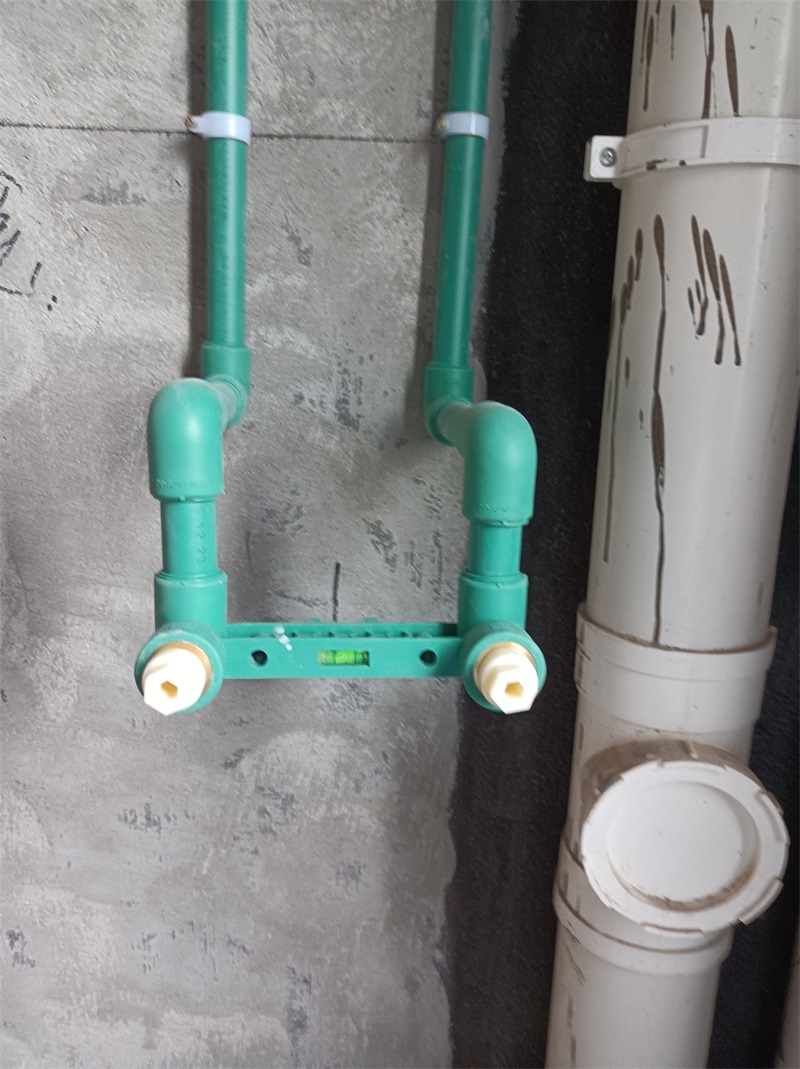

冷热水管布置专业规范，左热右冷、上热下冷。

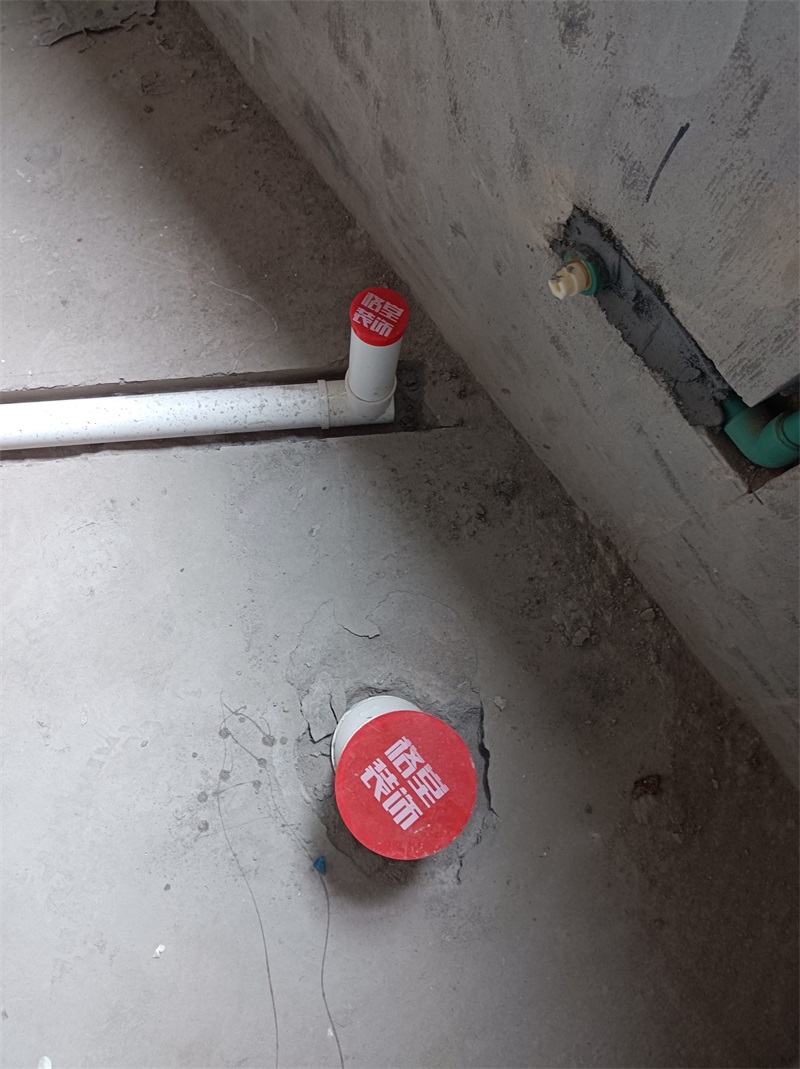

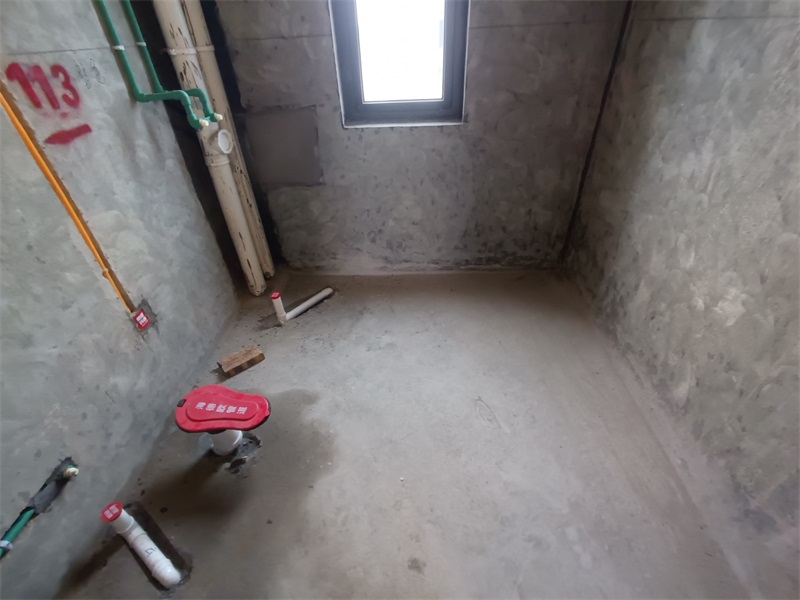

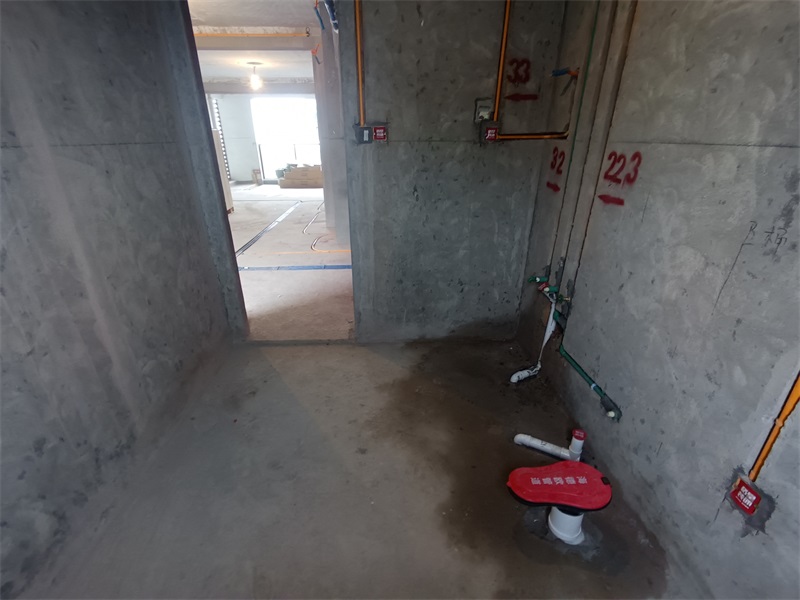

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

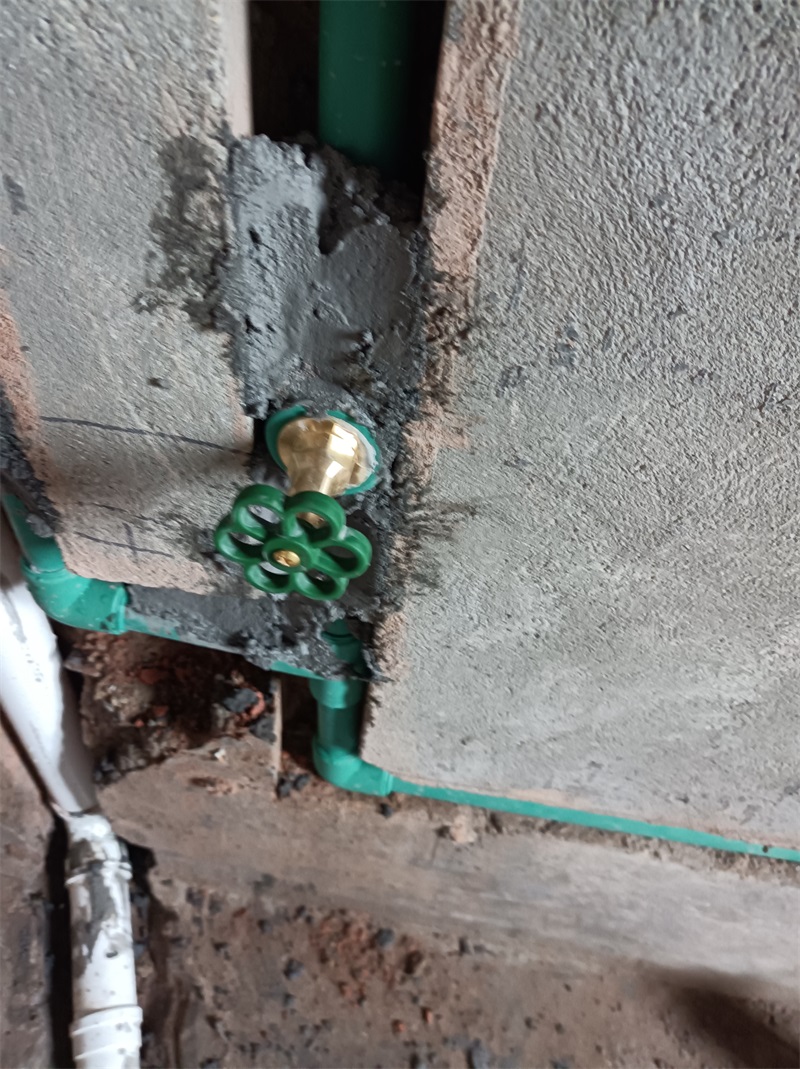

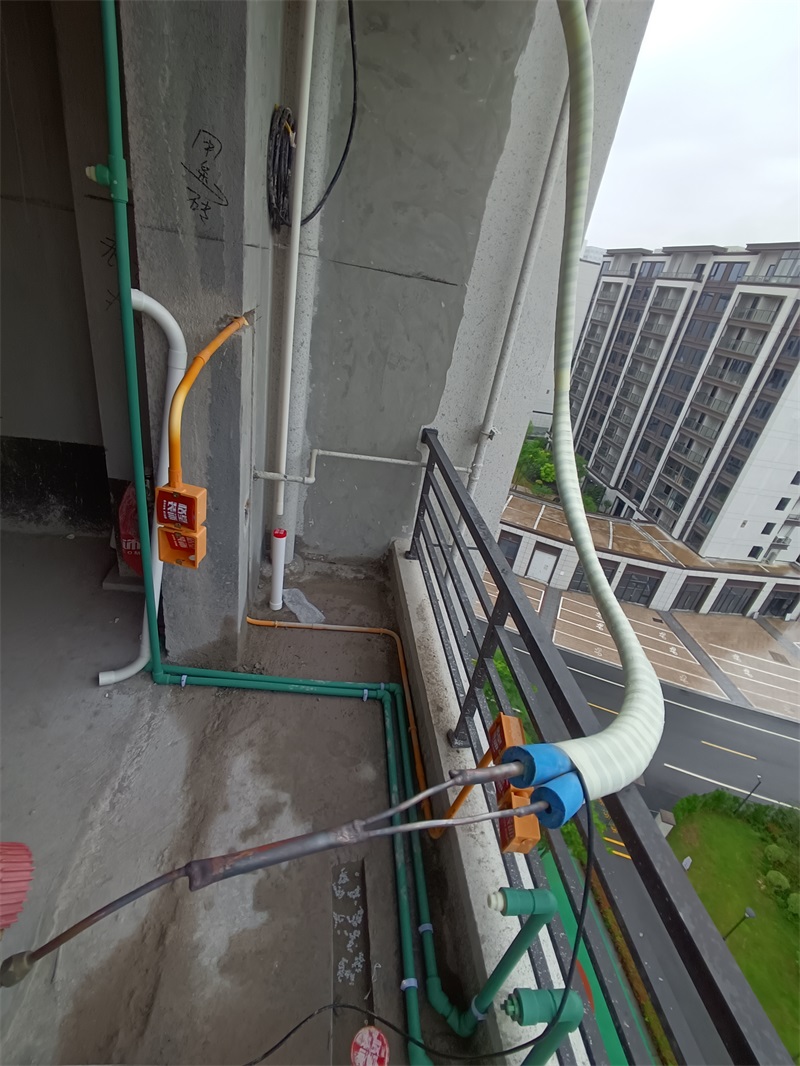

每户水管进水部位室内加进水总阀，采用暗埋做法。

玄餐厅

对角

厨房
