西城云璟里4-1-90#127㎡现代——二十七

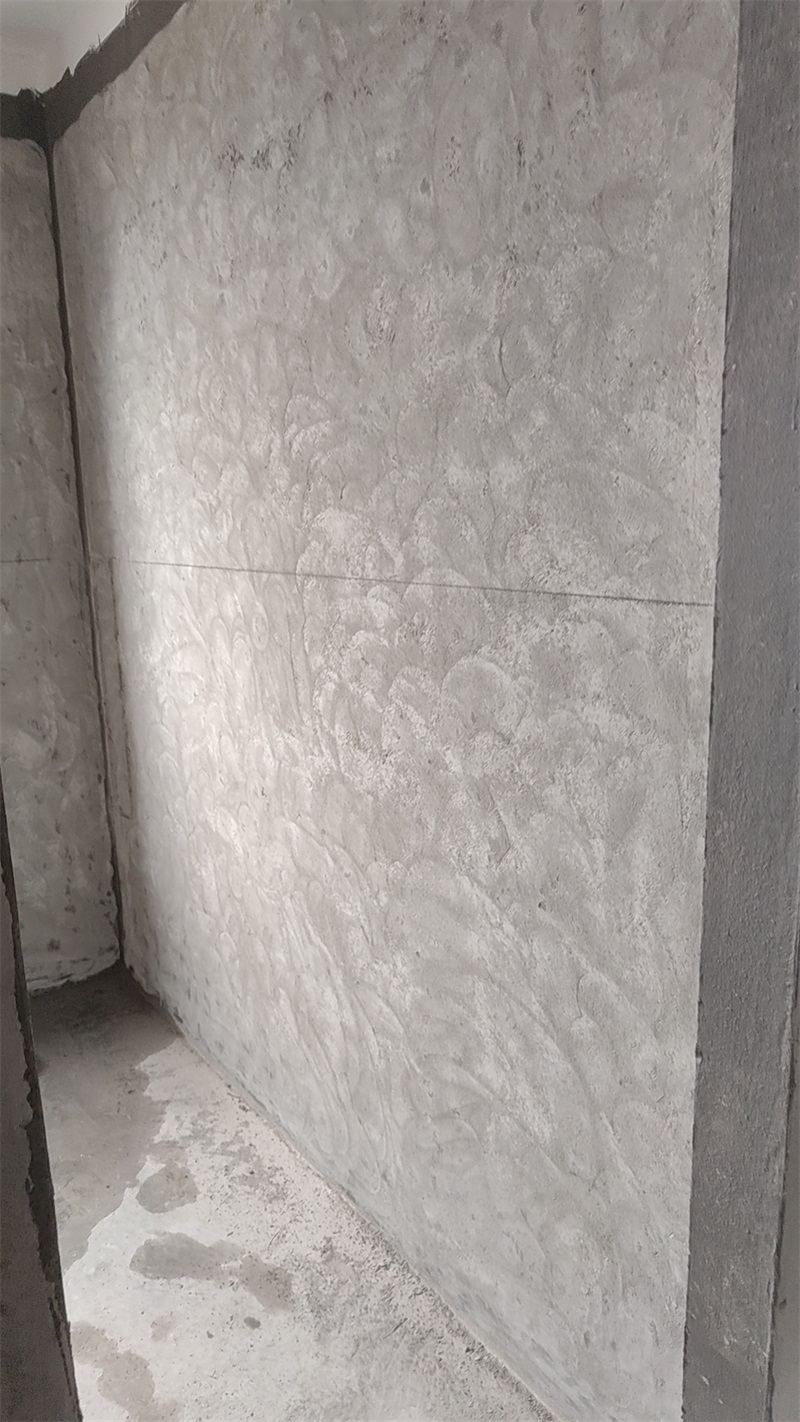

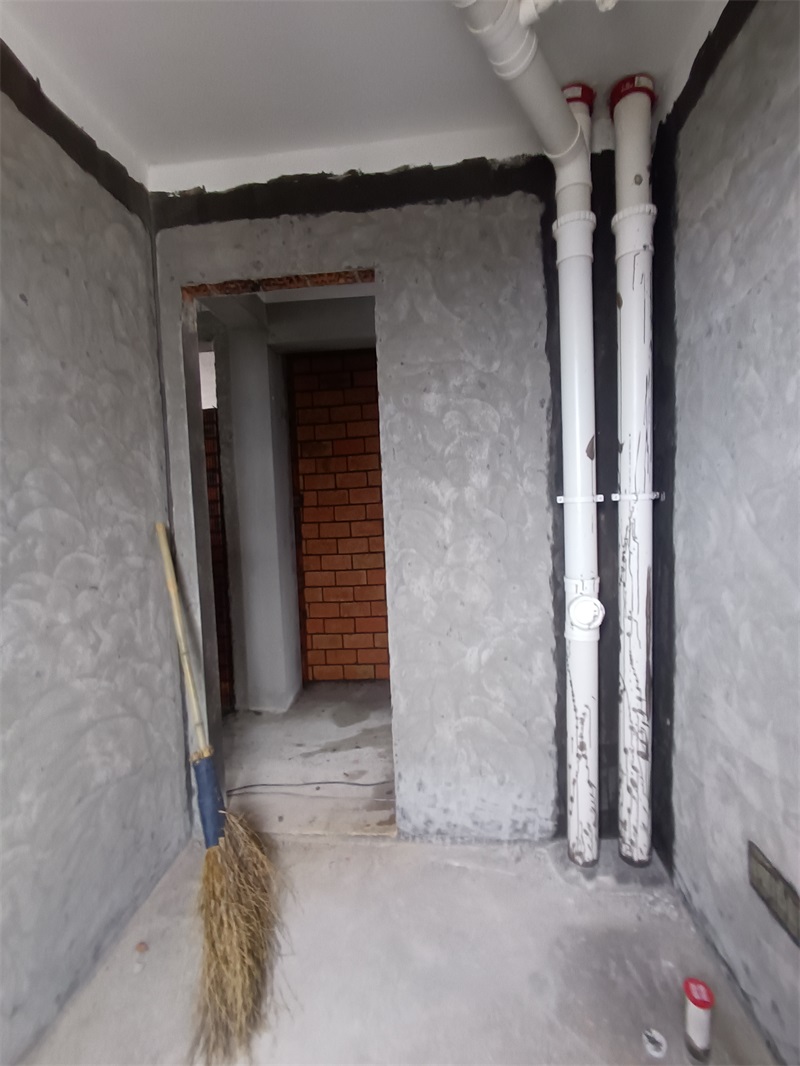

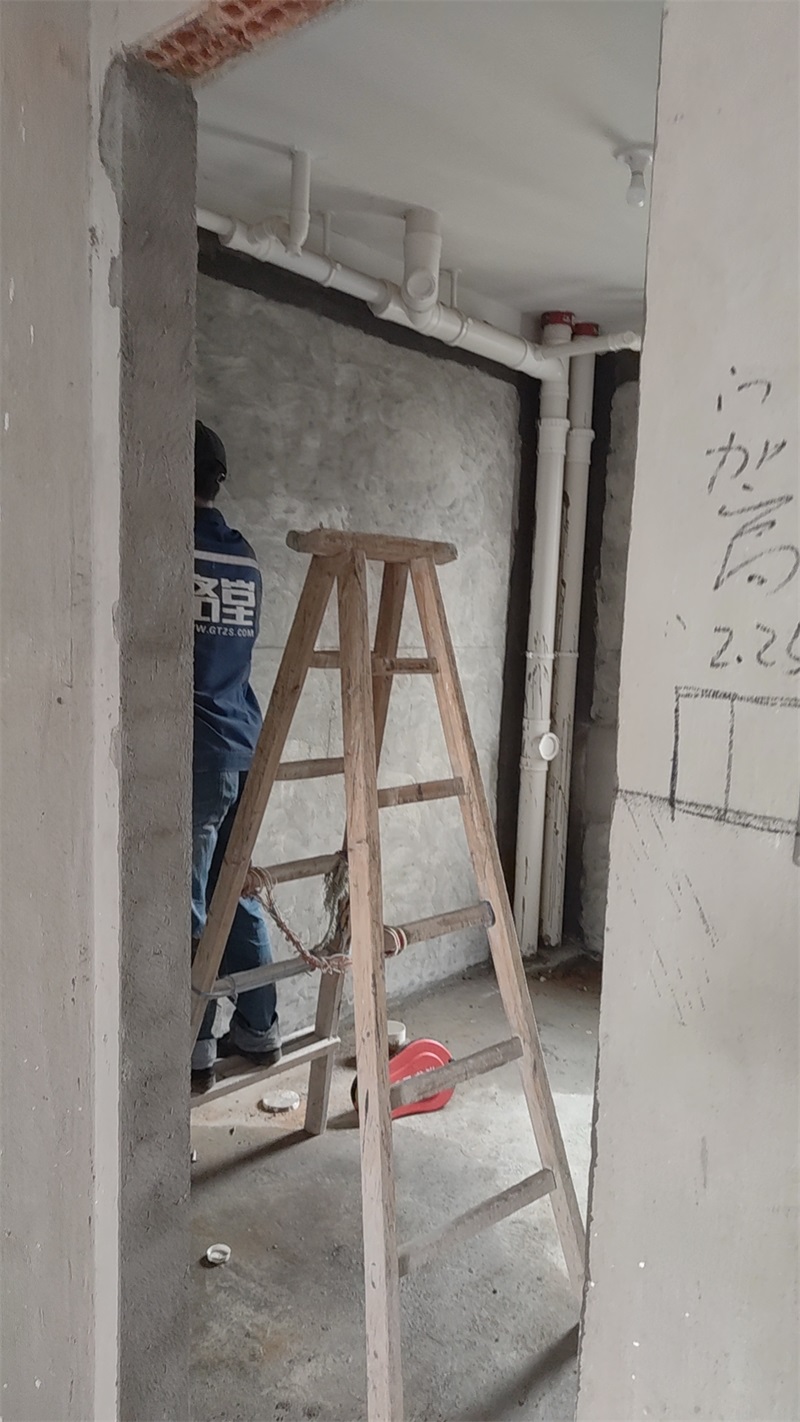

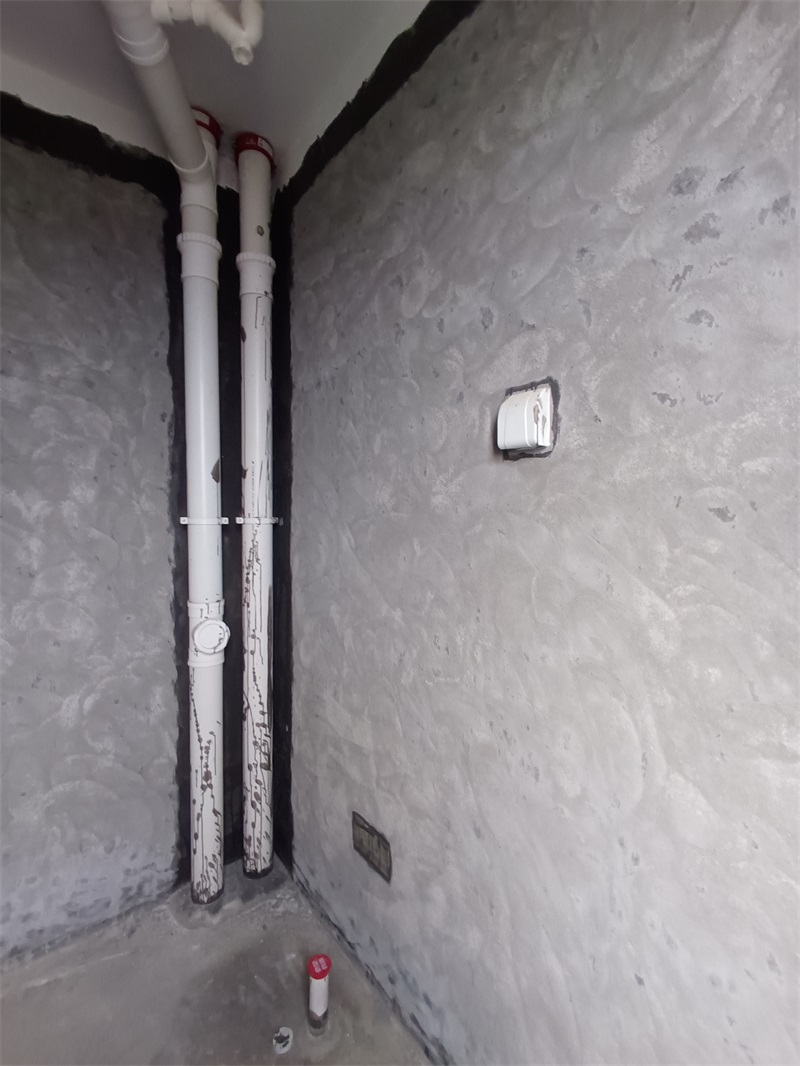

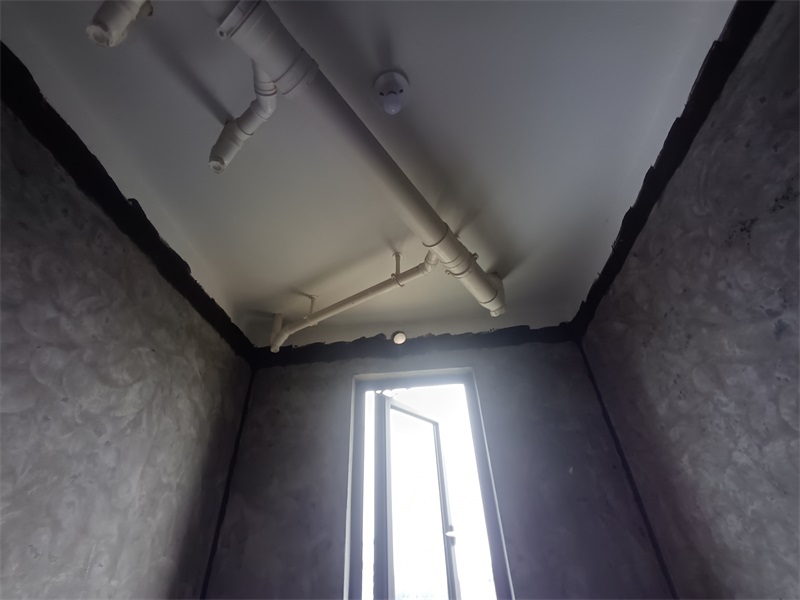

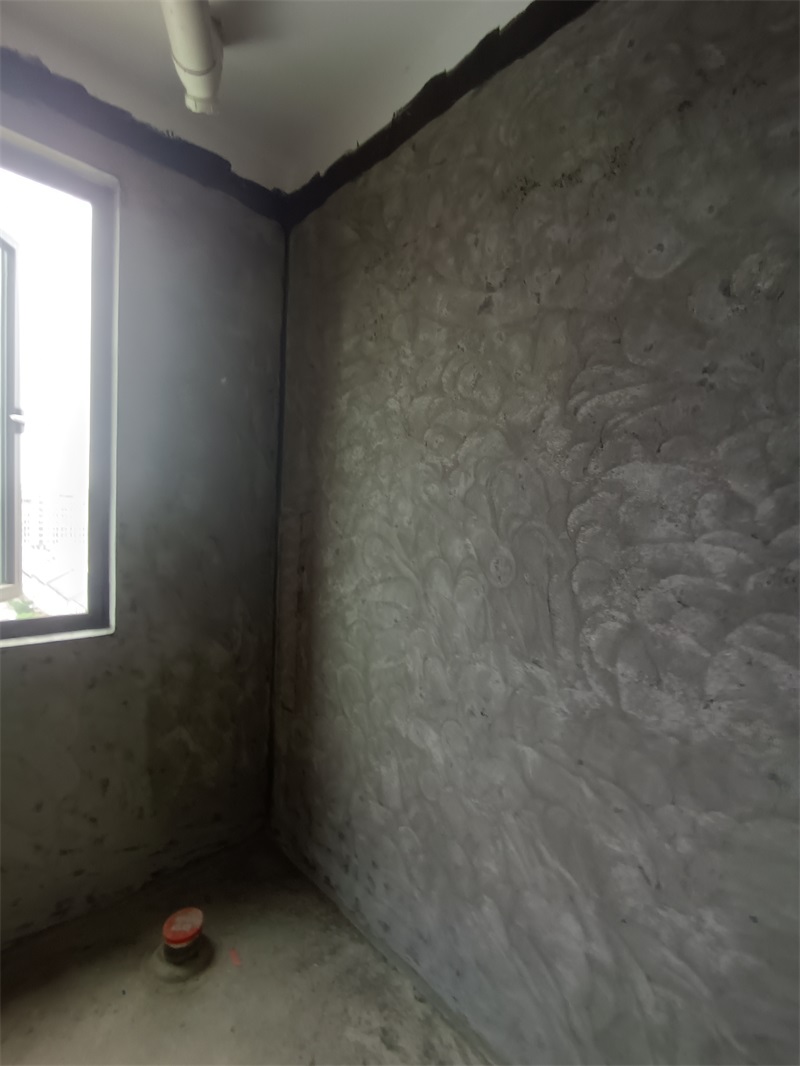

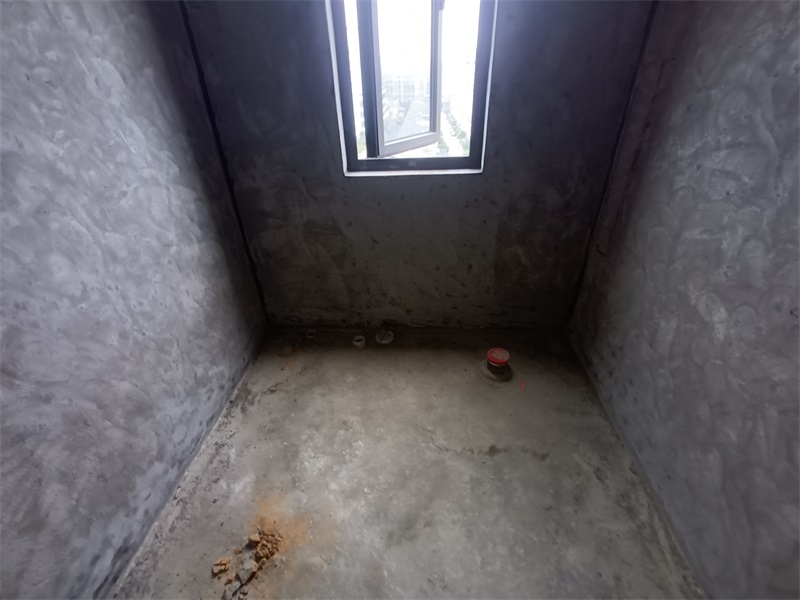

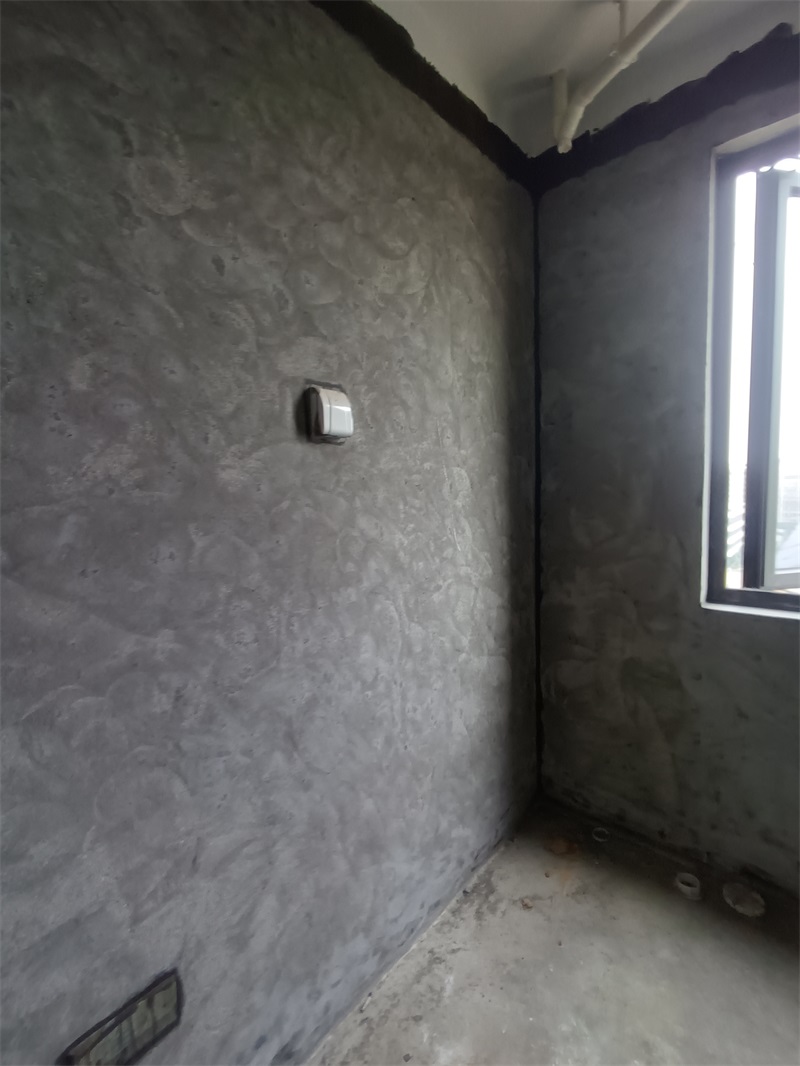

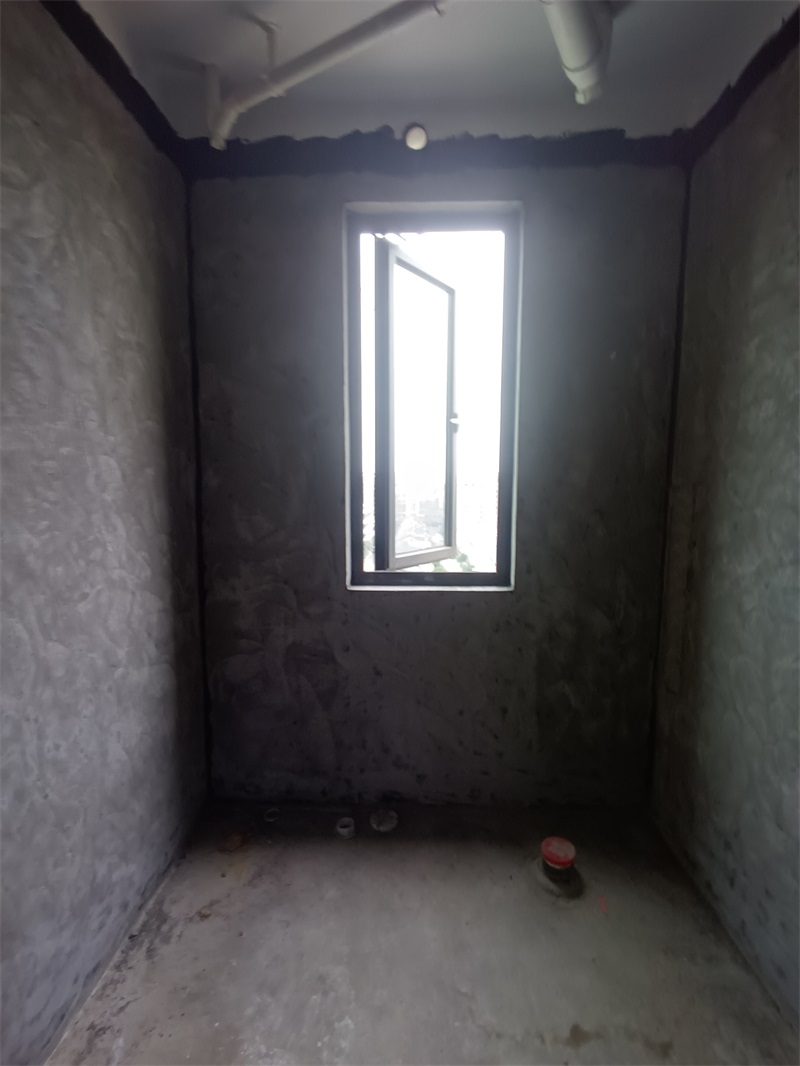

内卫

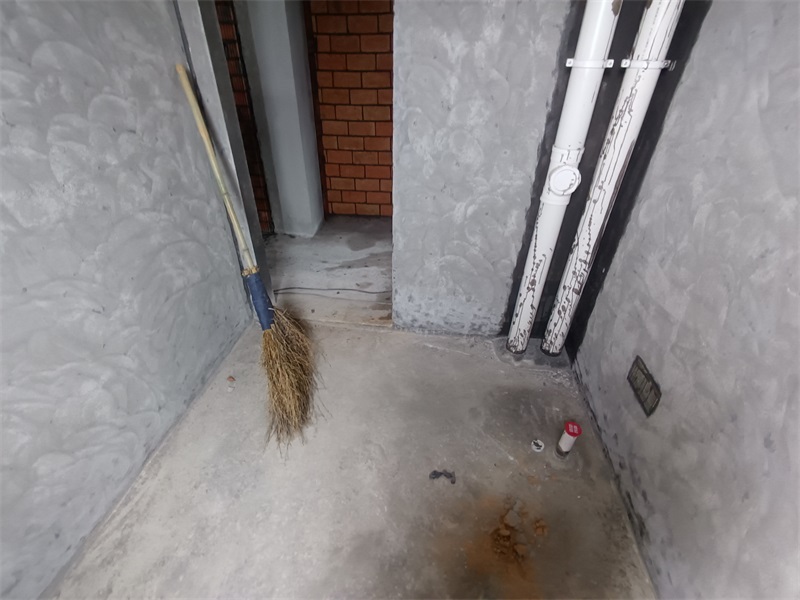

对角

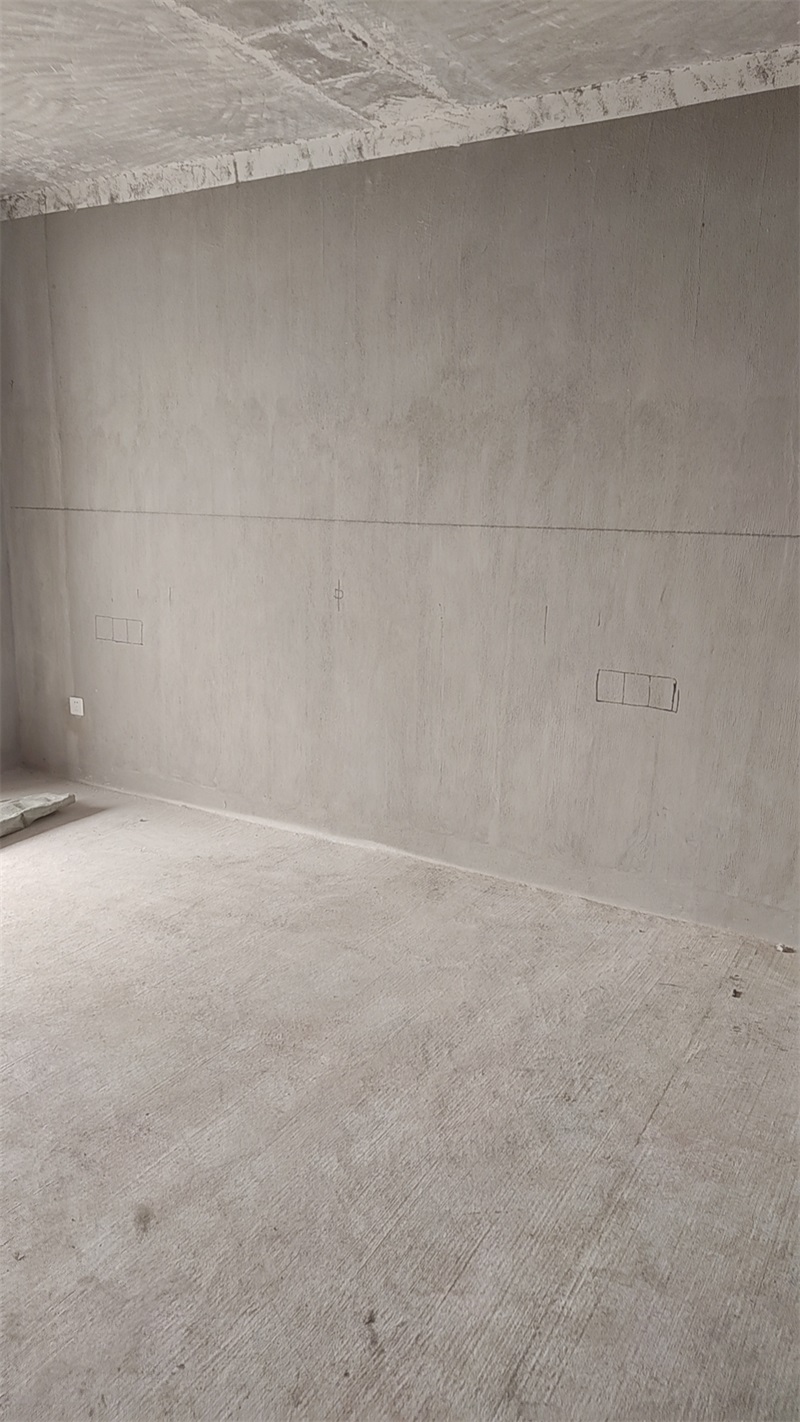

水电放样
立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

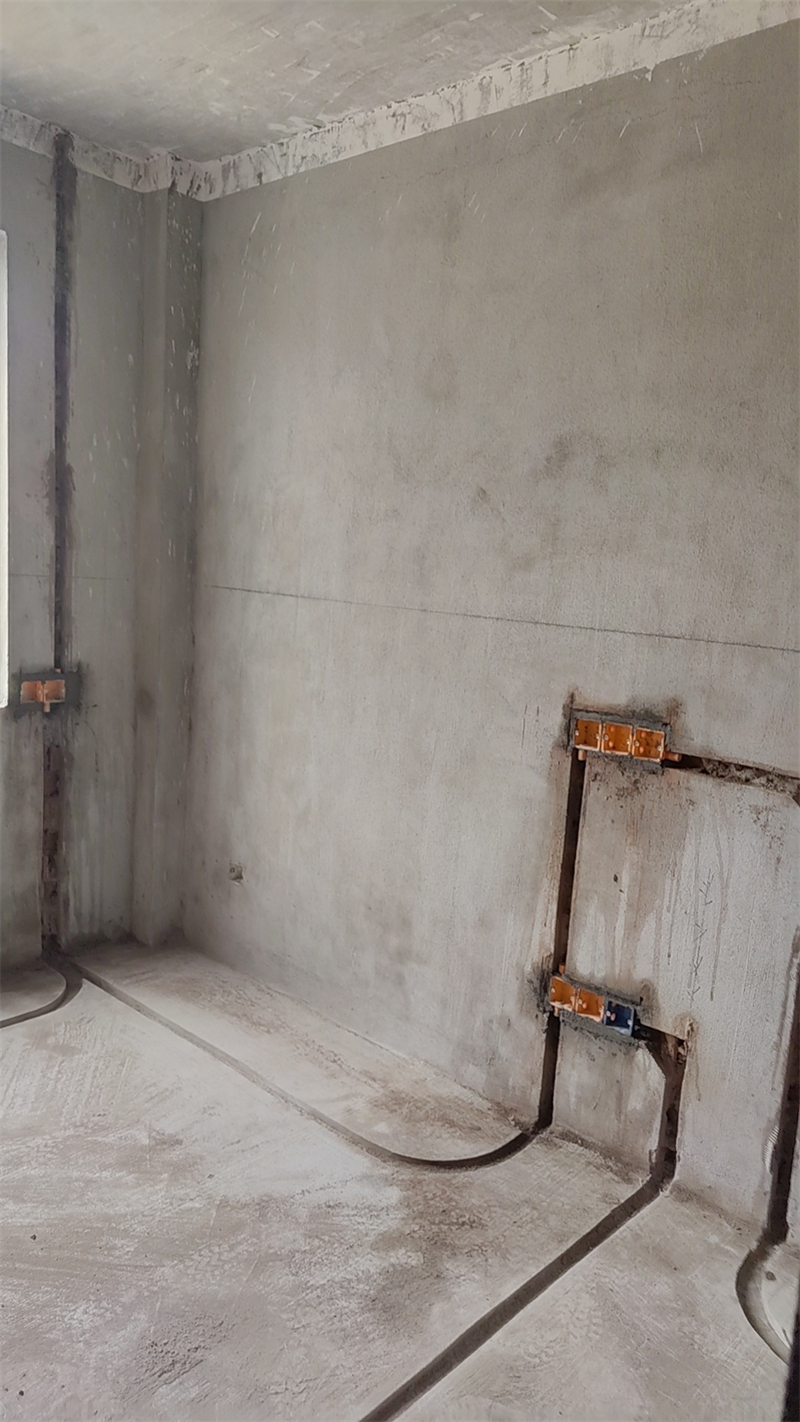

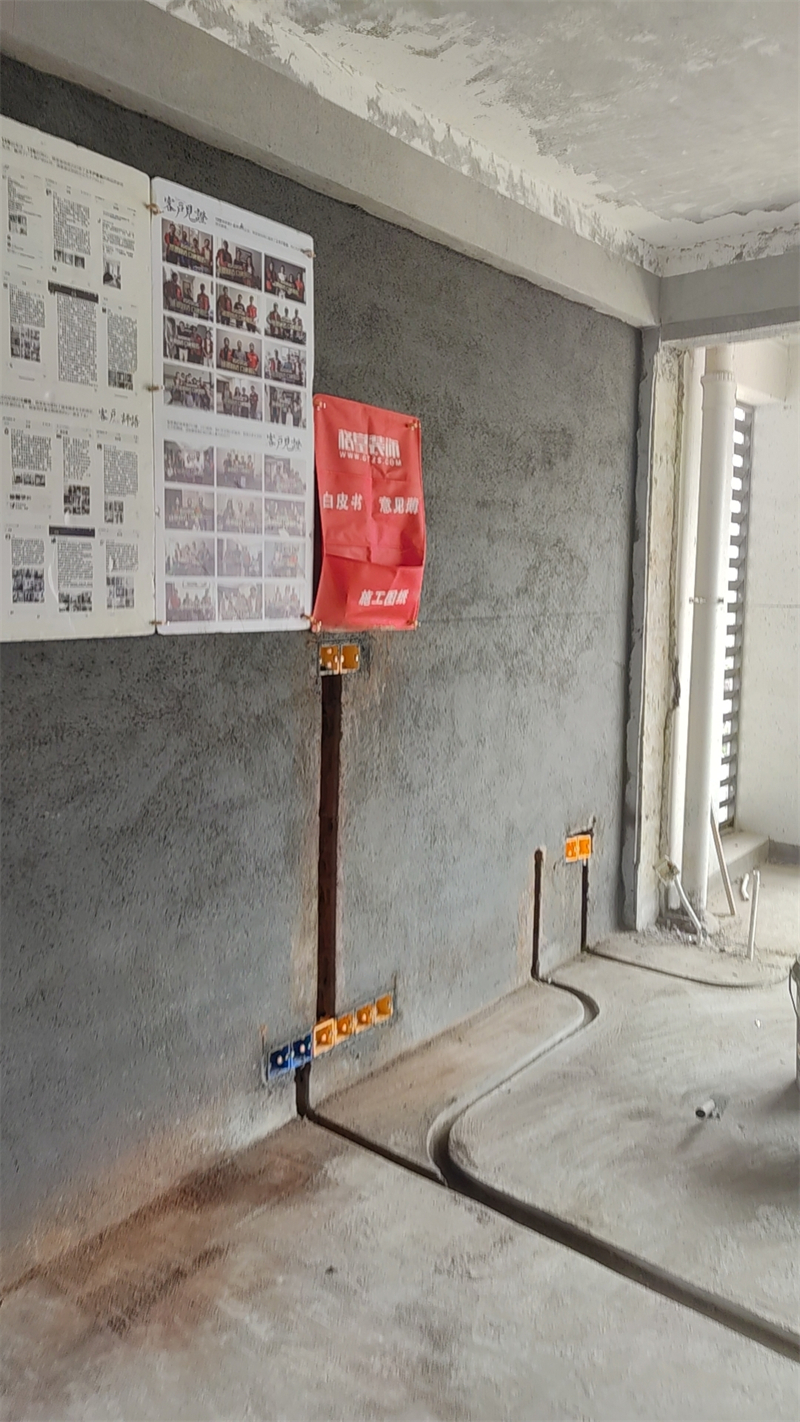

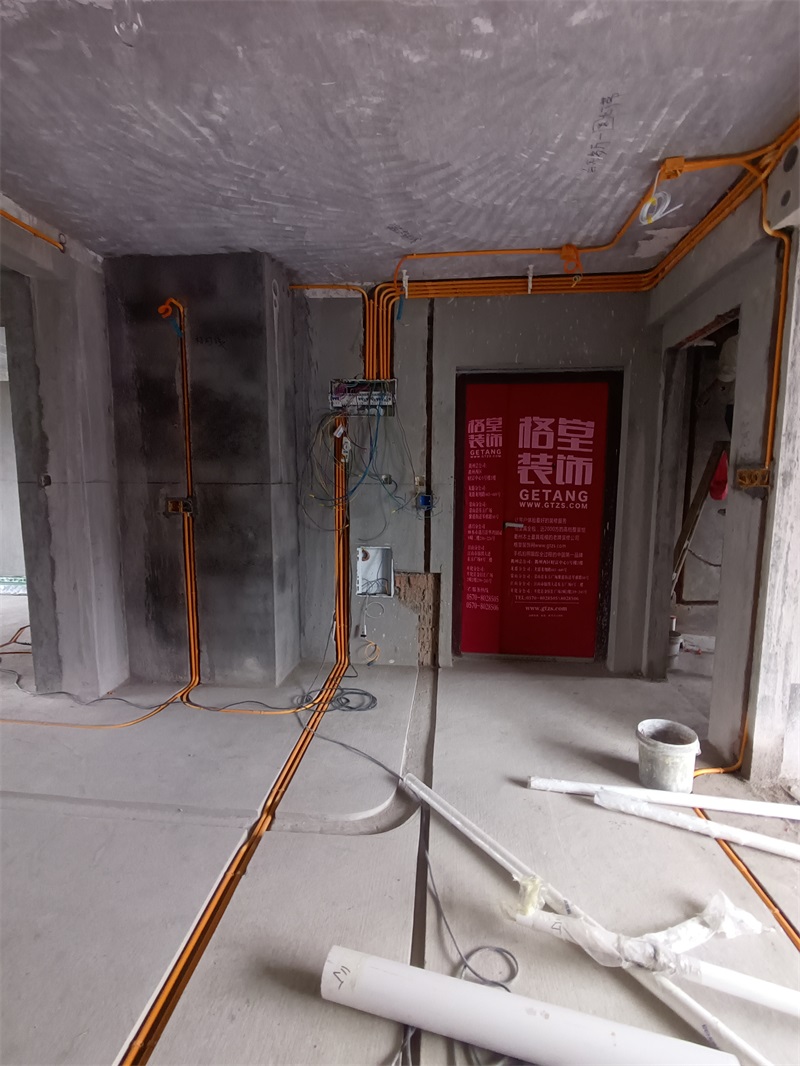

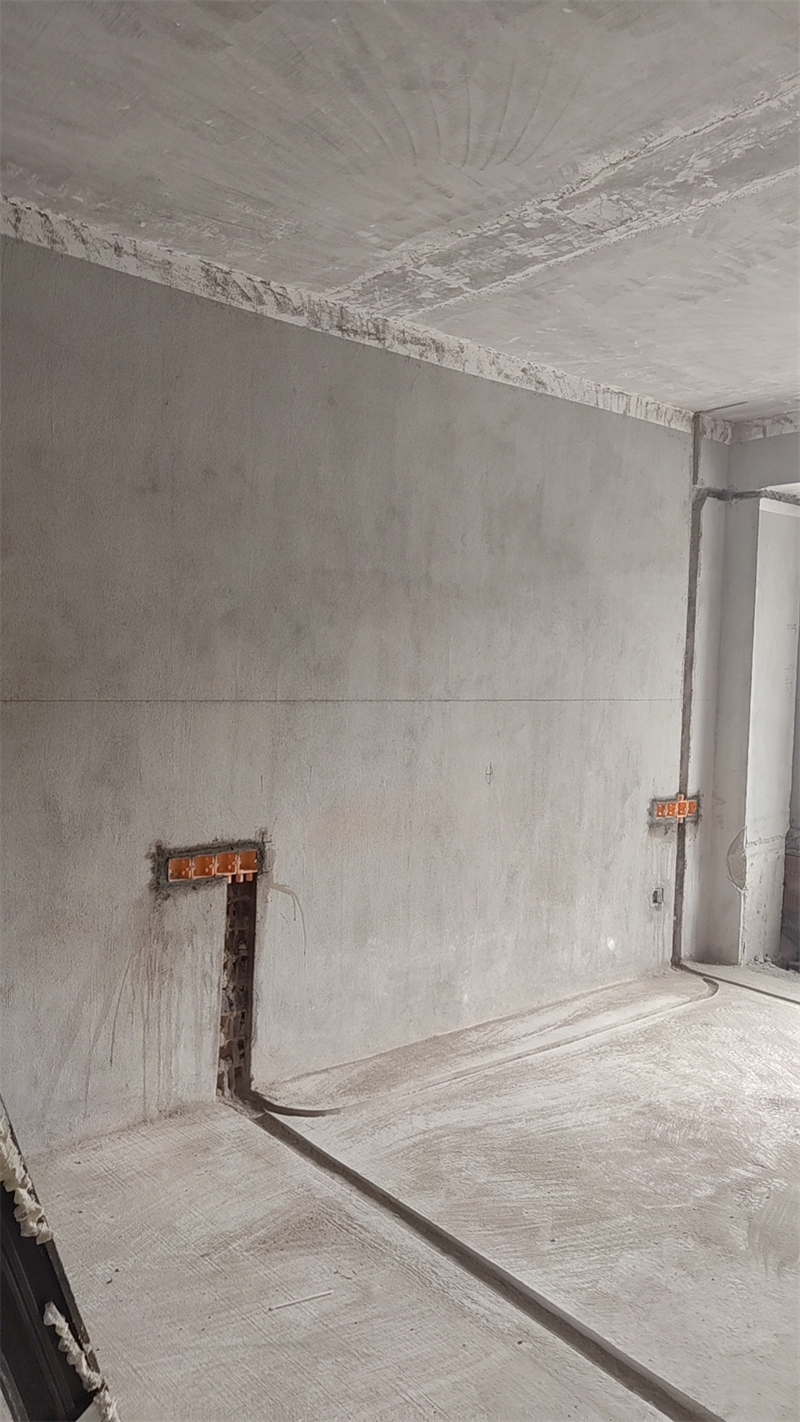

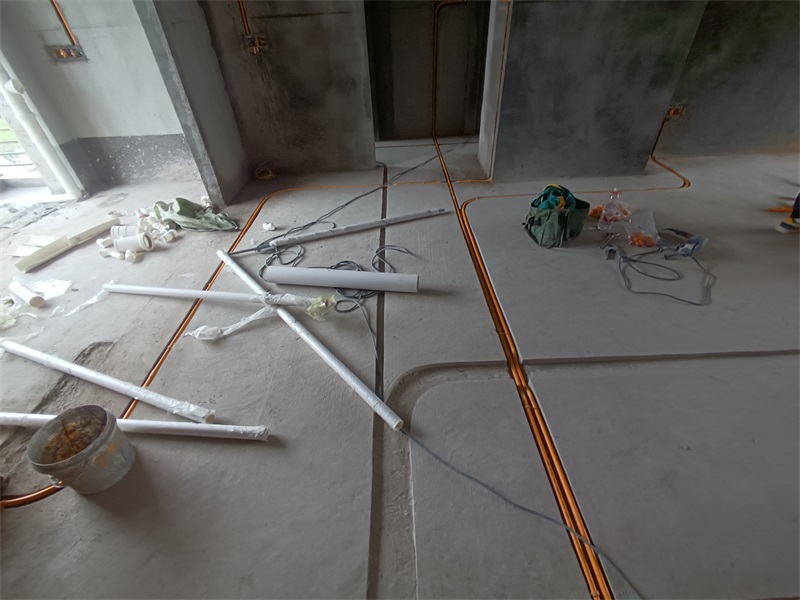

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

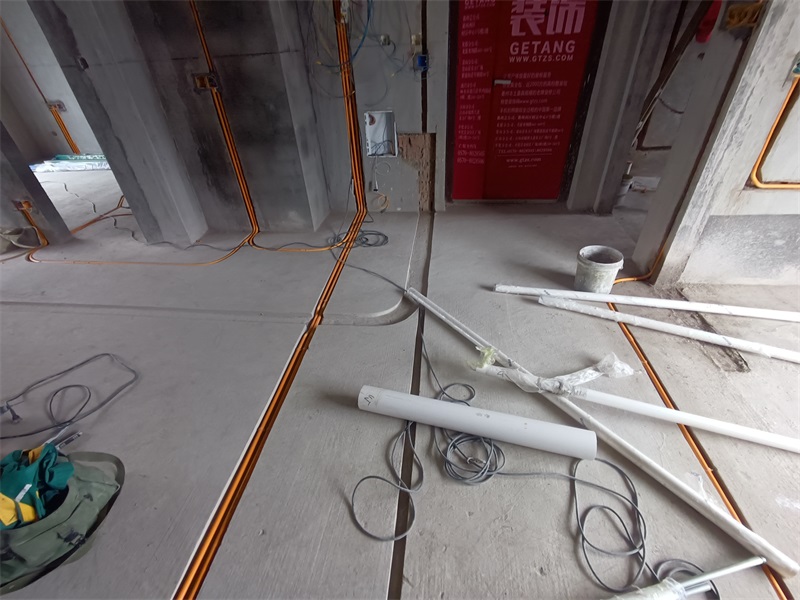

地面开槽深度够深，开槽标准，线管低于地面1公分。

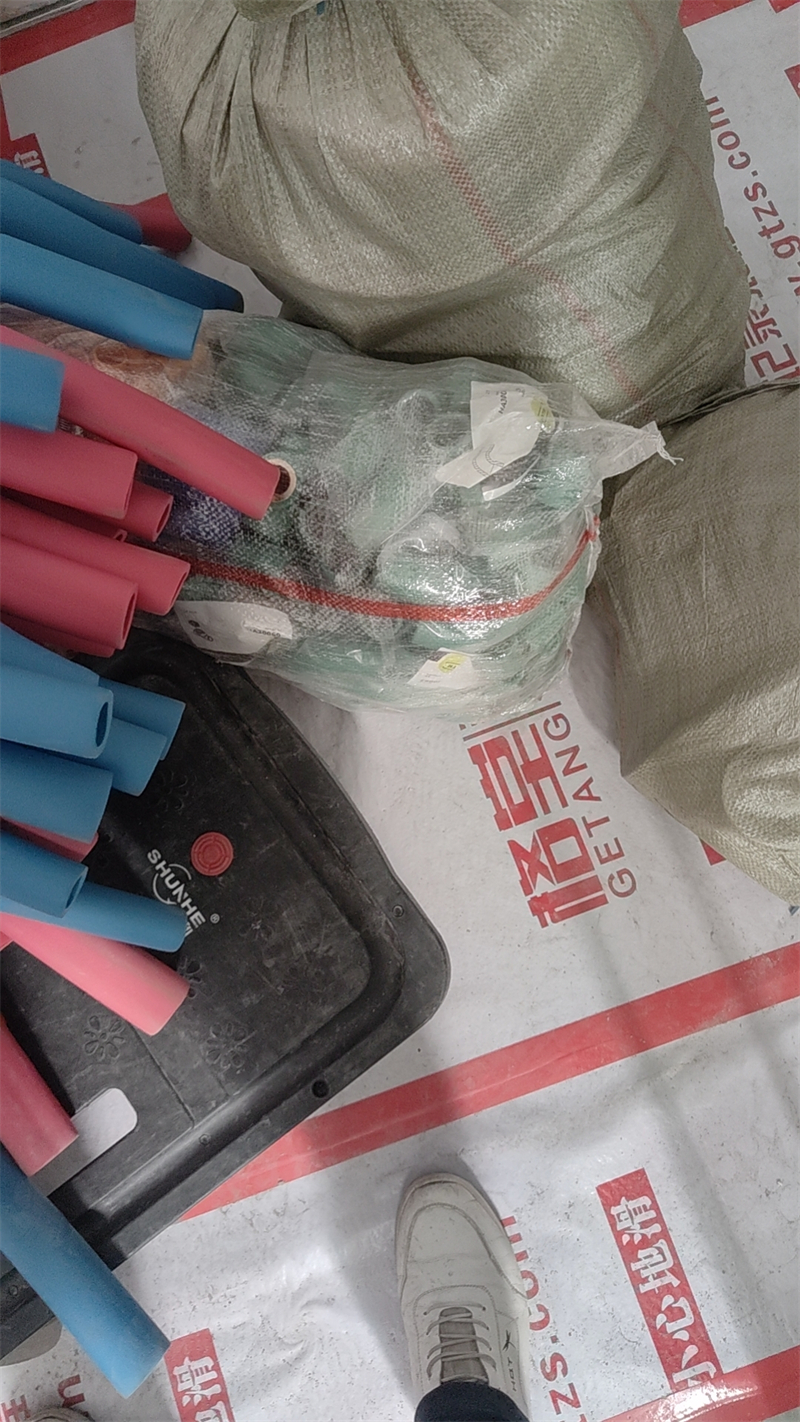

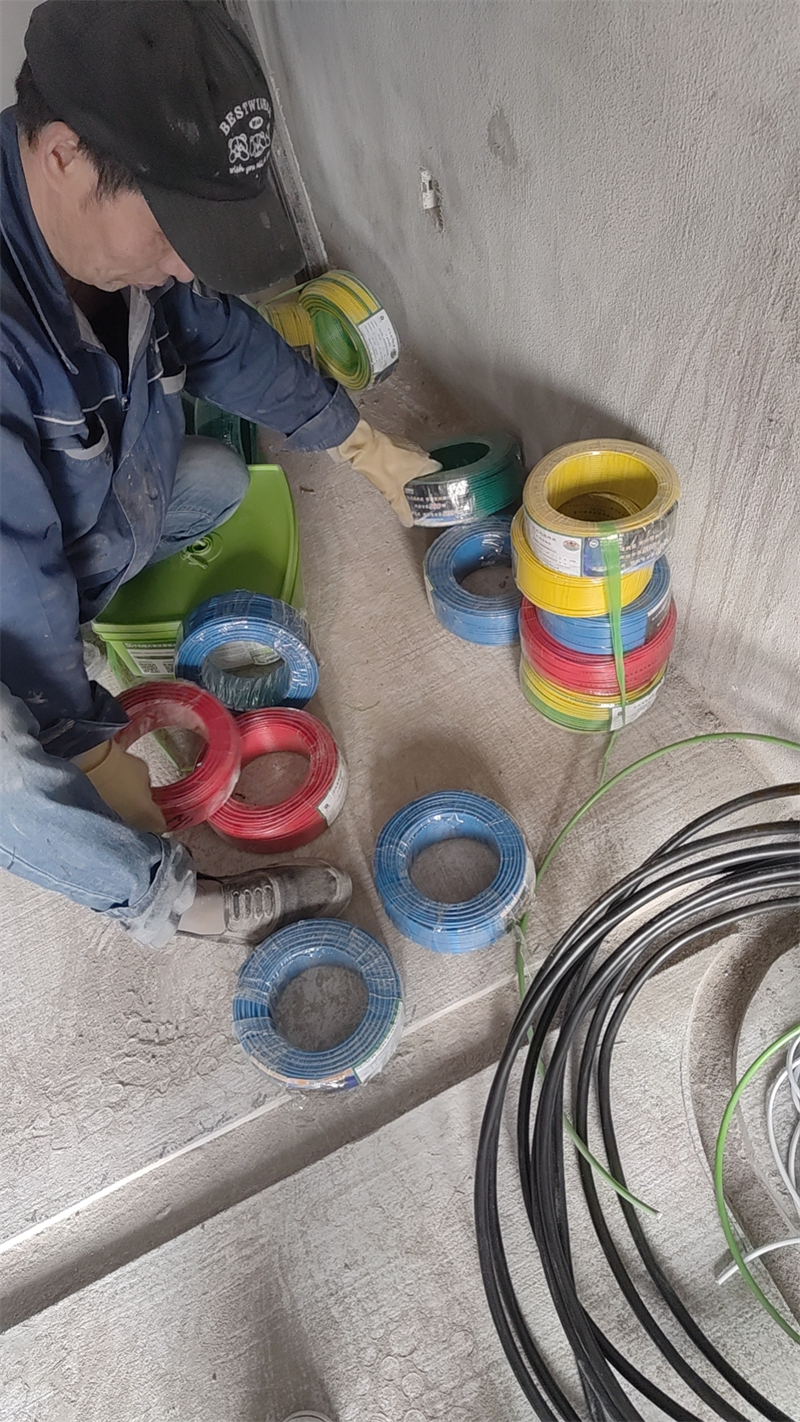

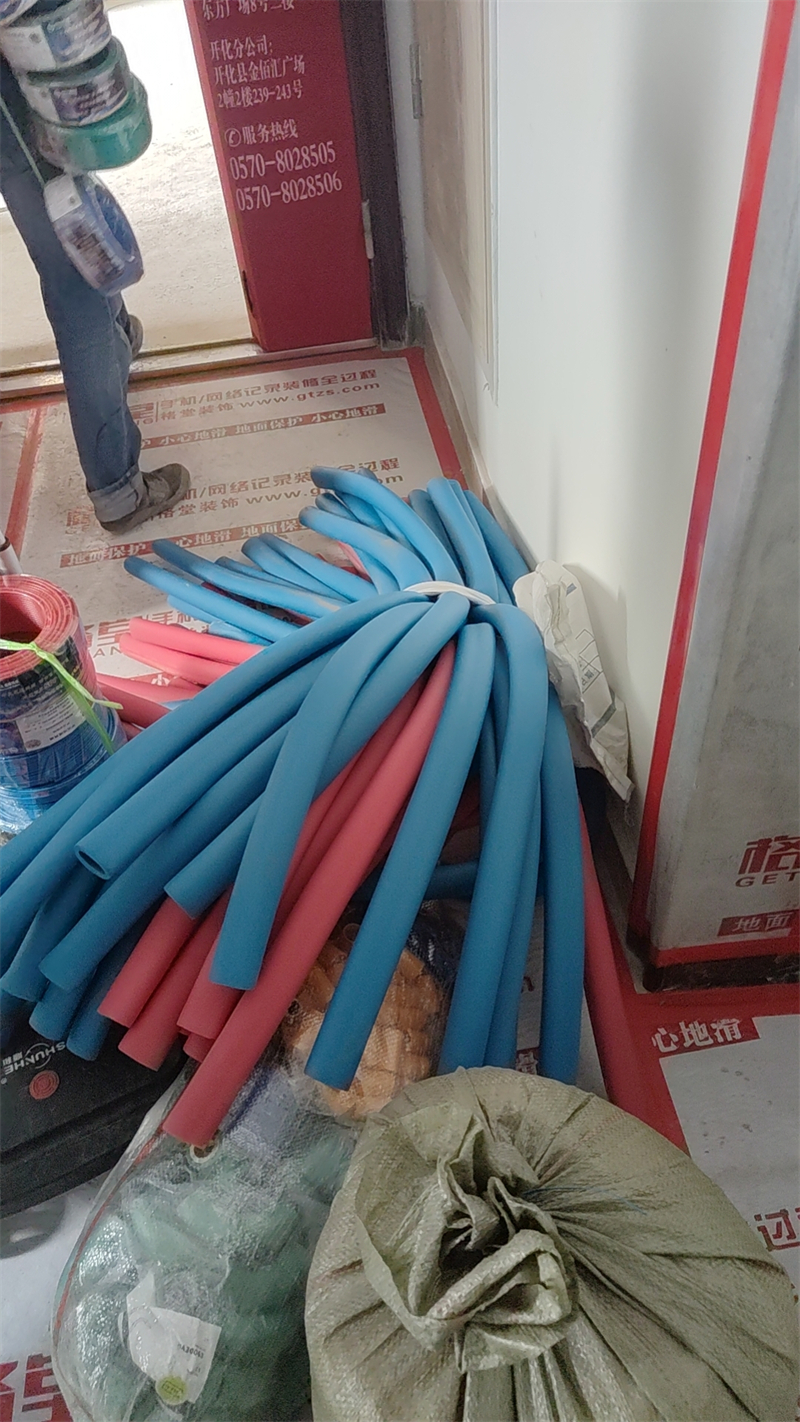

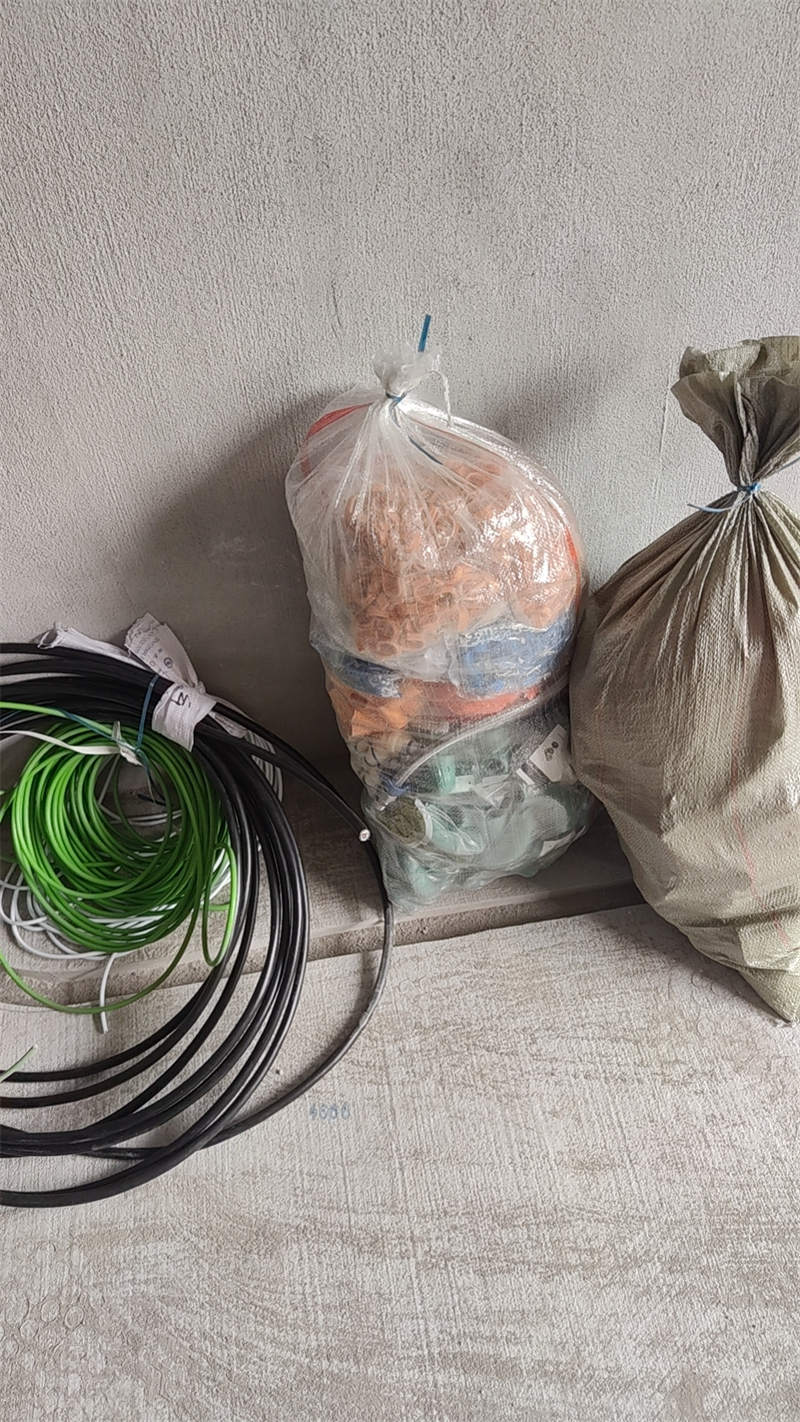

水电材料

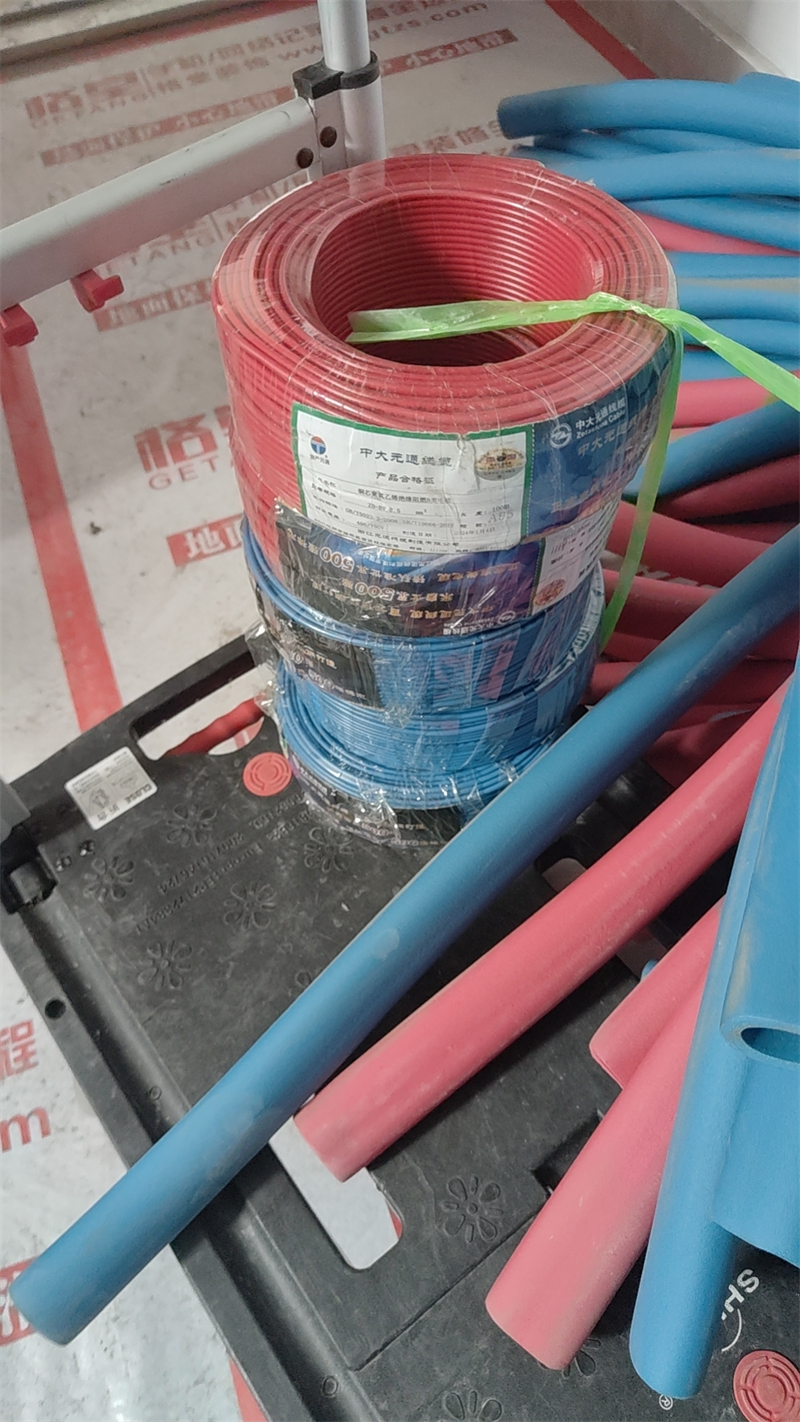

电线             中大元通

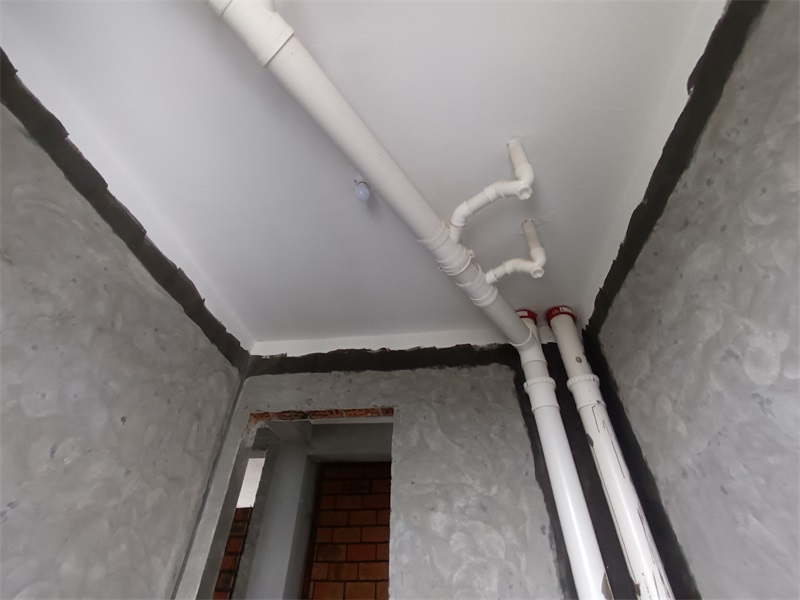

PVC排水            城家

PPR水管           城家

PVC线管            城家

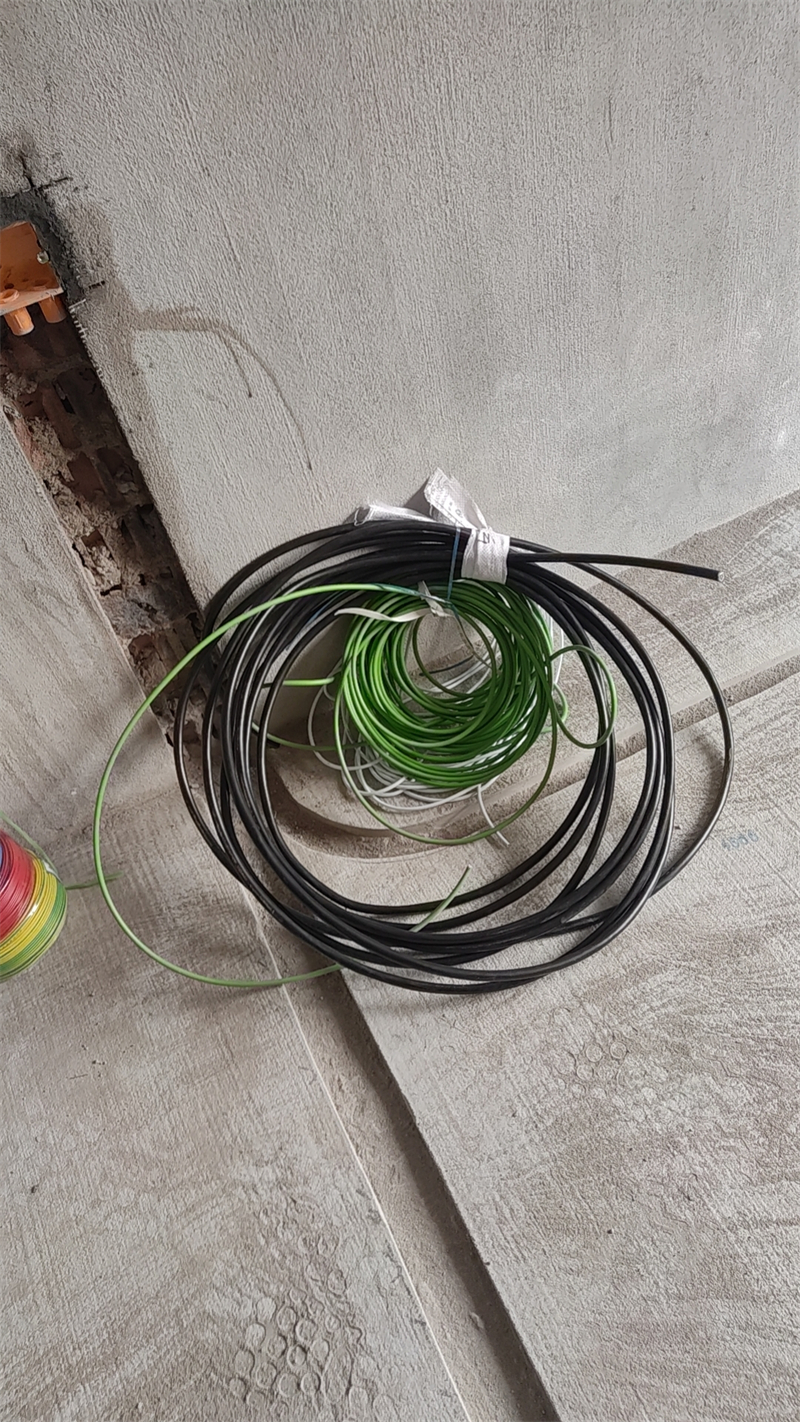

5G超六网线          普鲁仕

高清电视线      普鲁仕

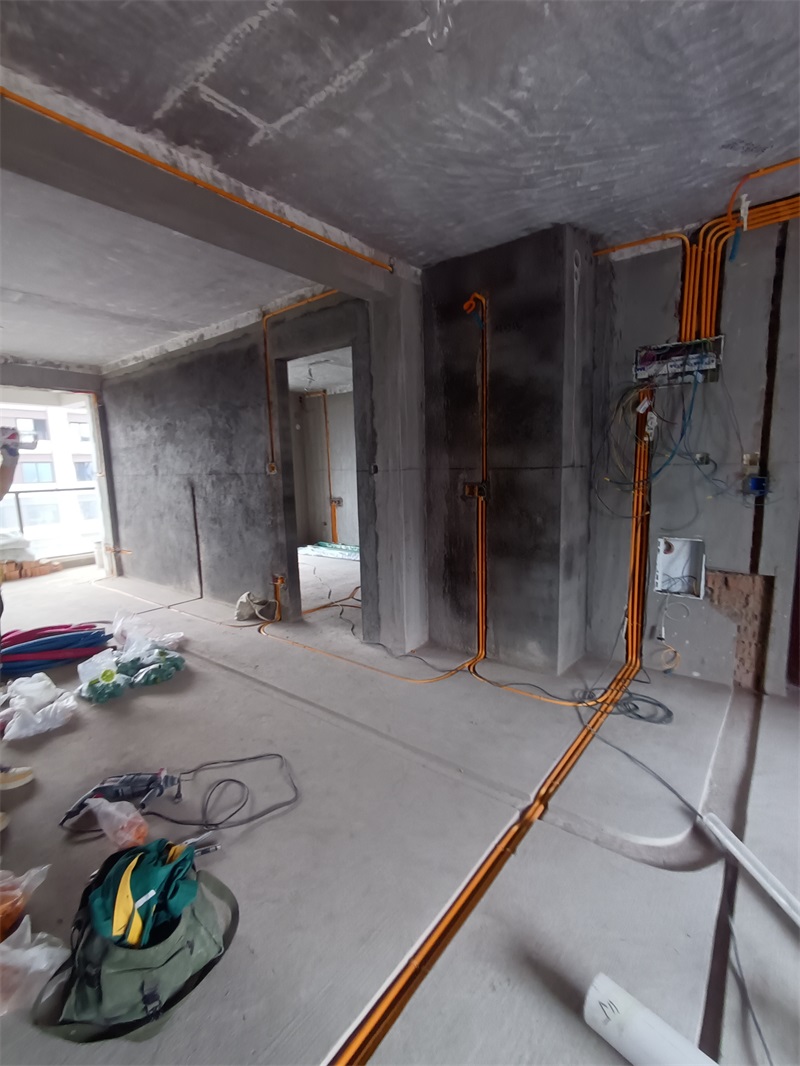

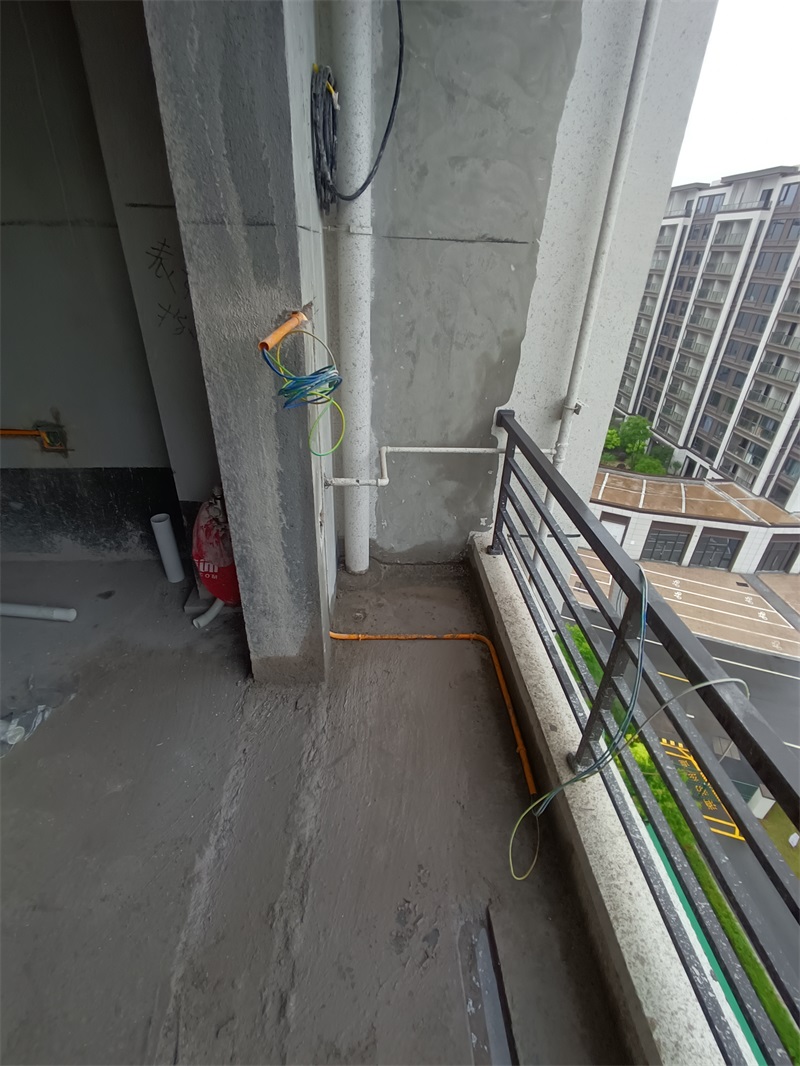

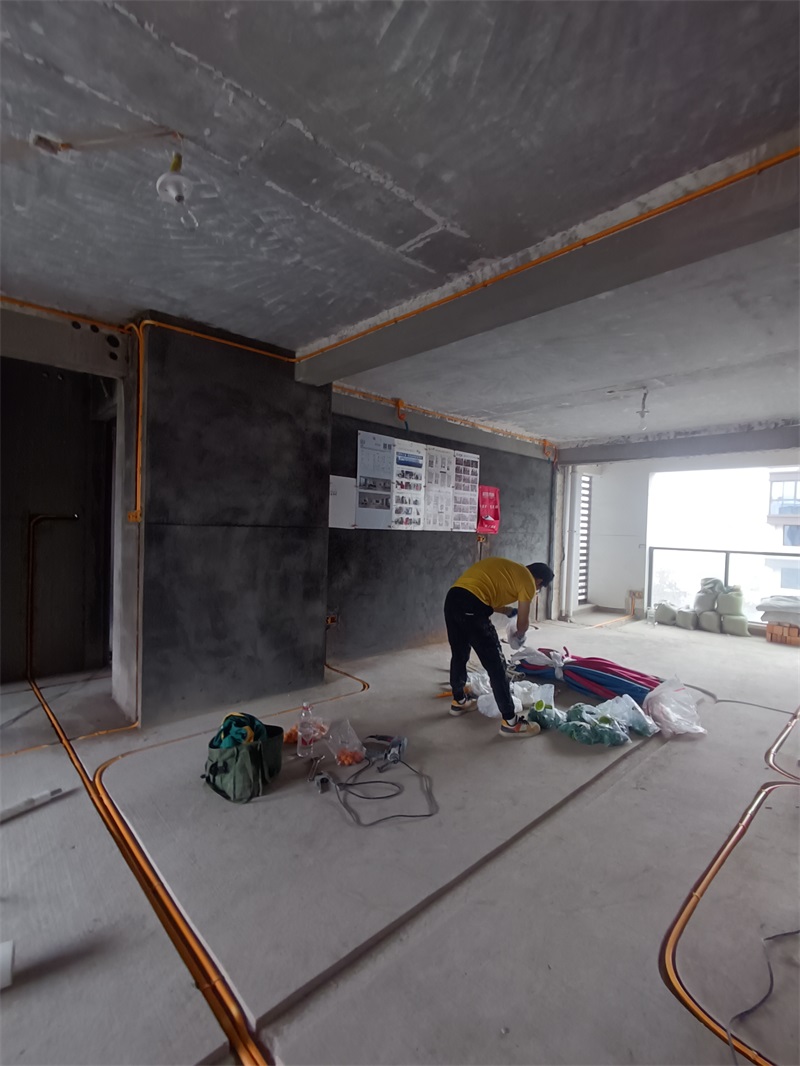

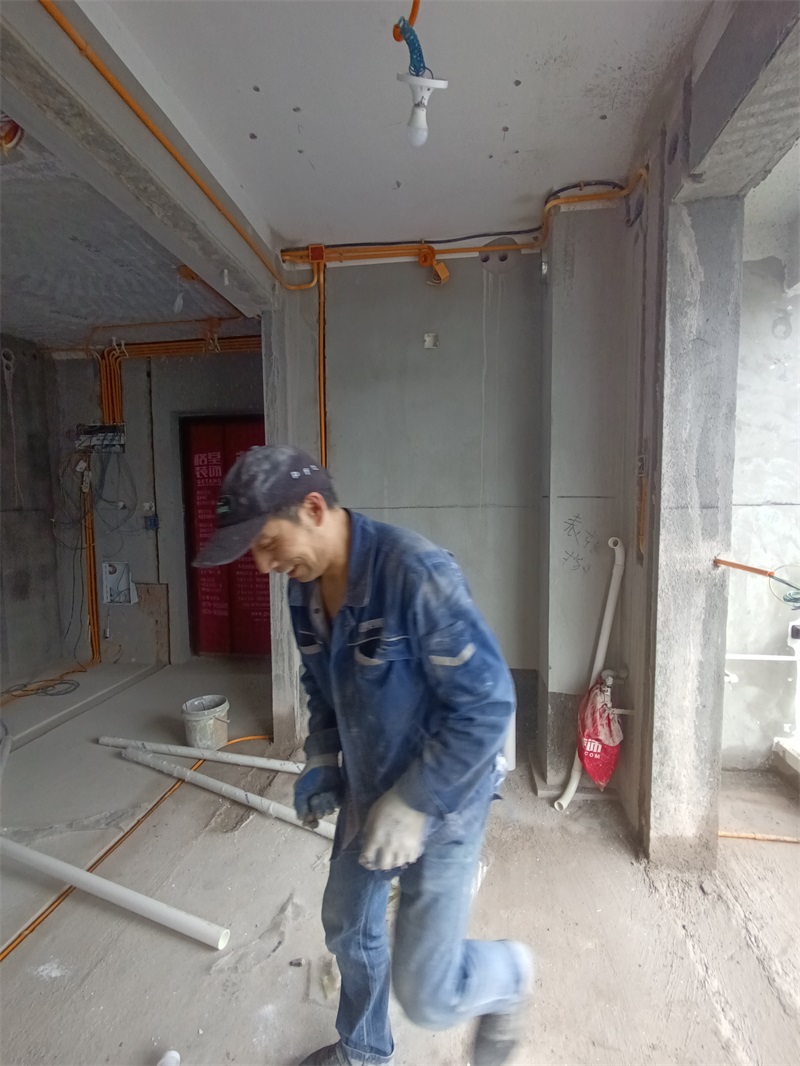

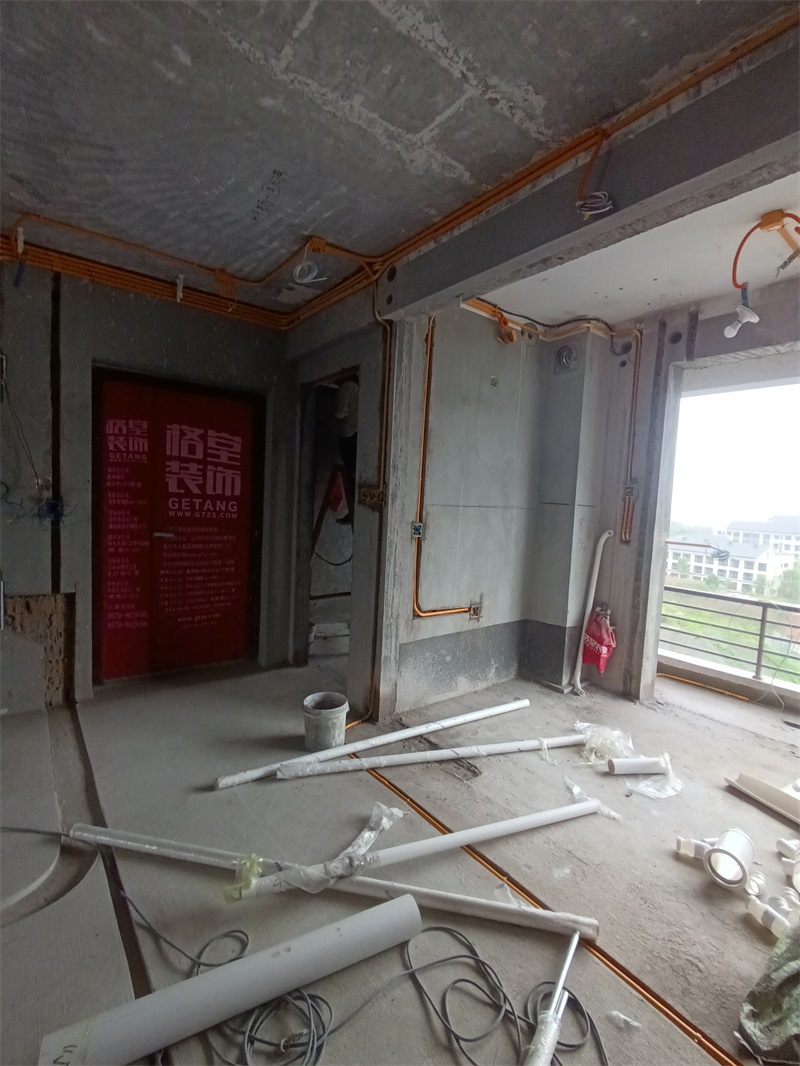

水电中途

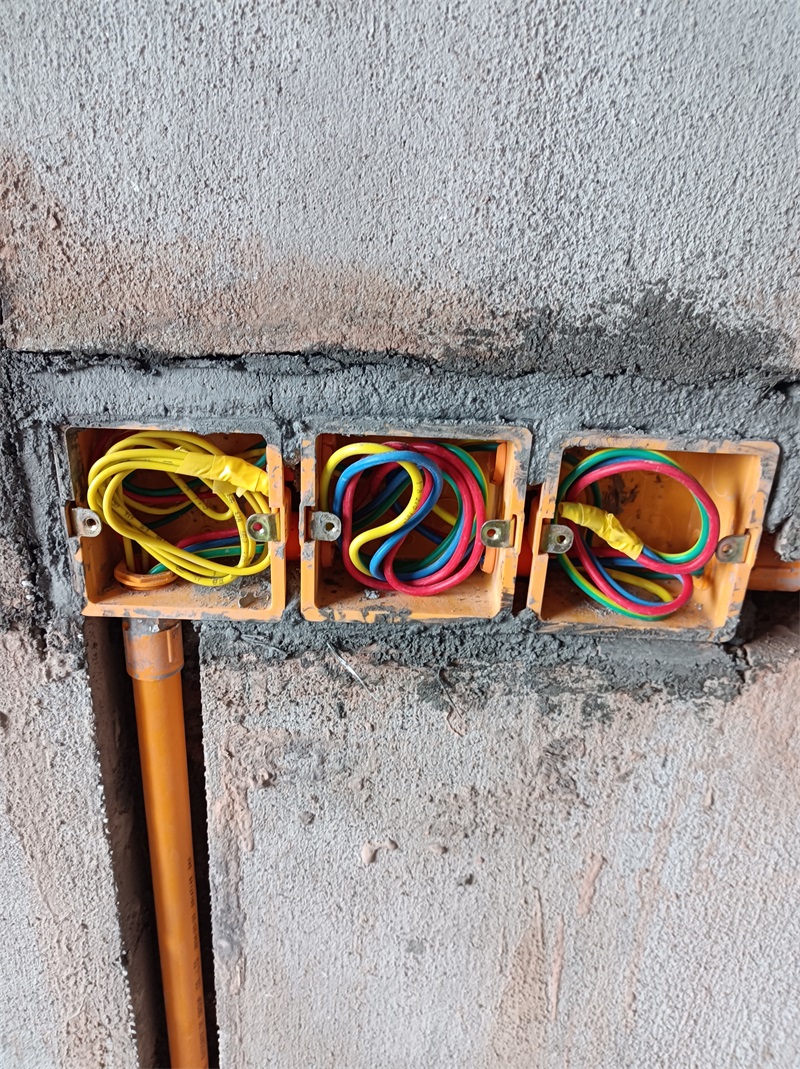

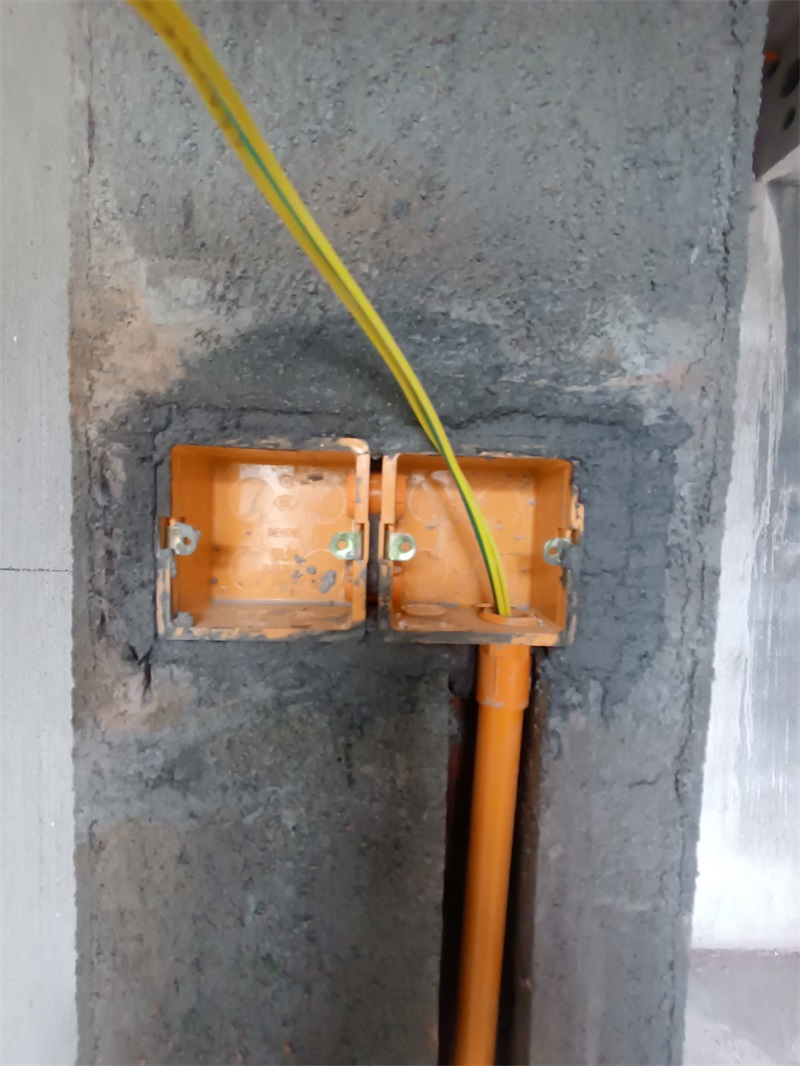

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。
线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

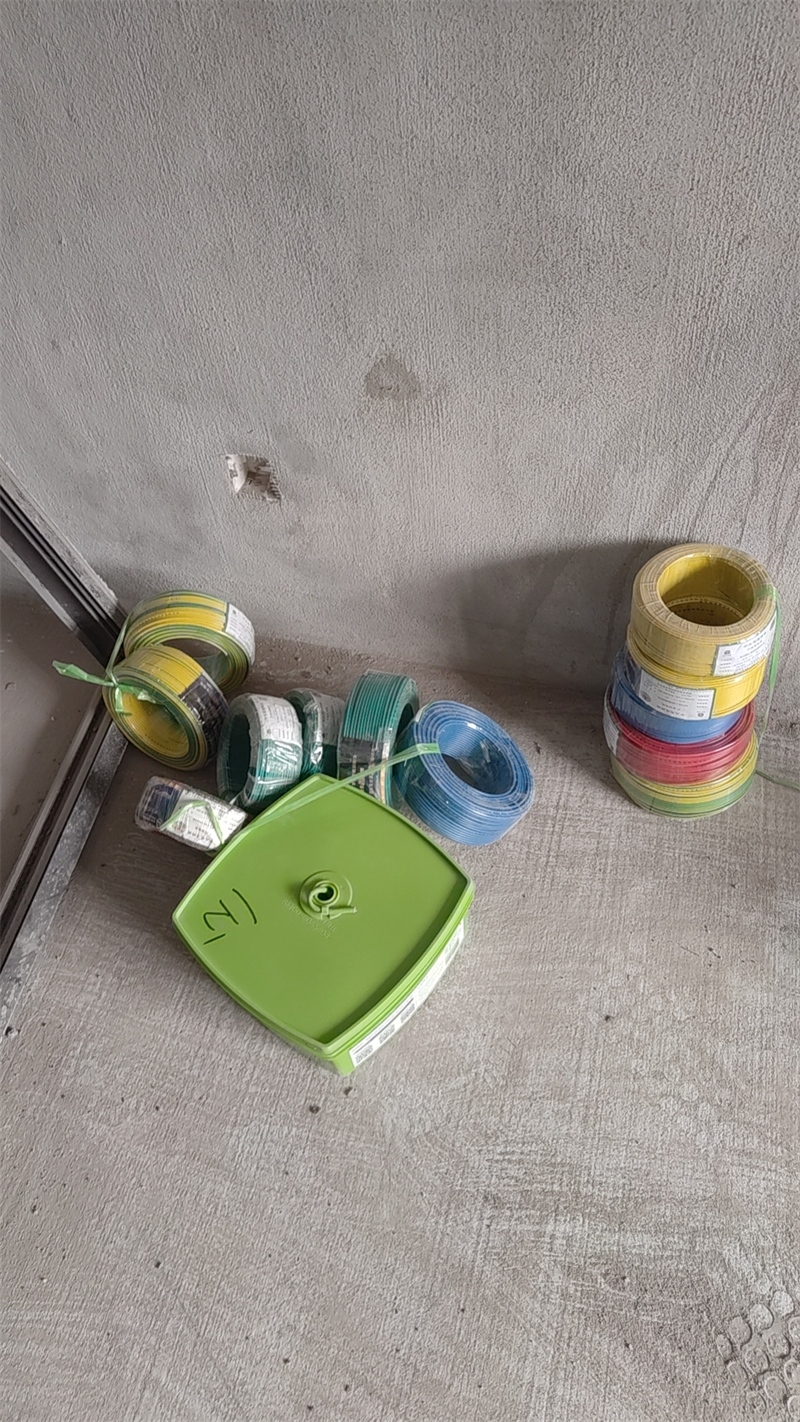

火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

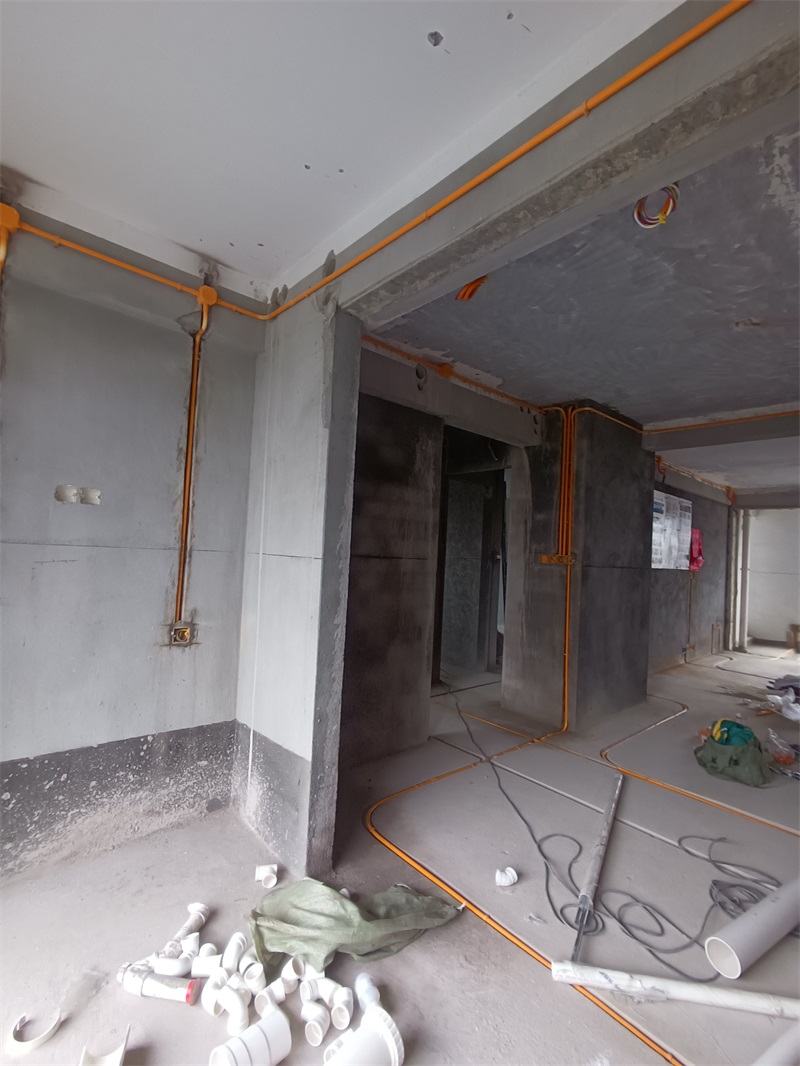

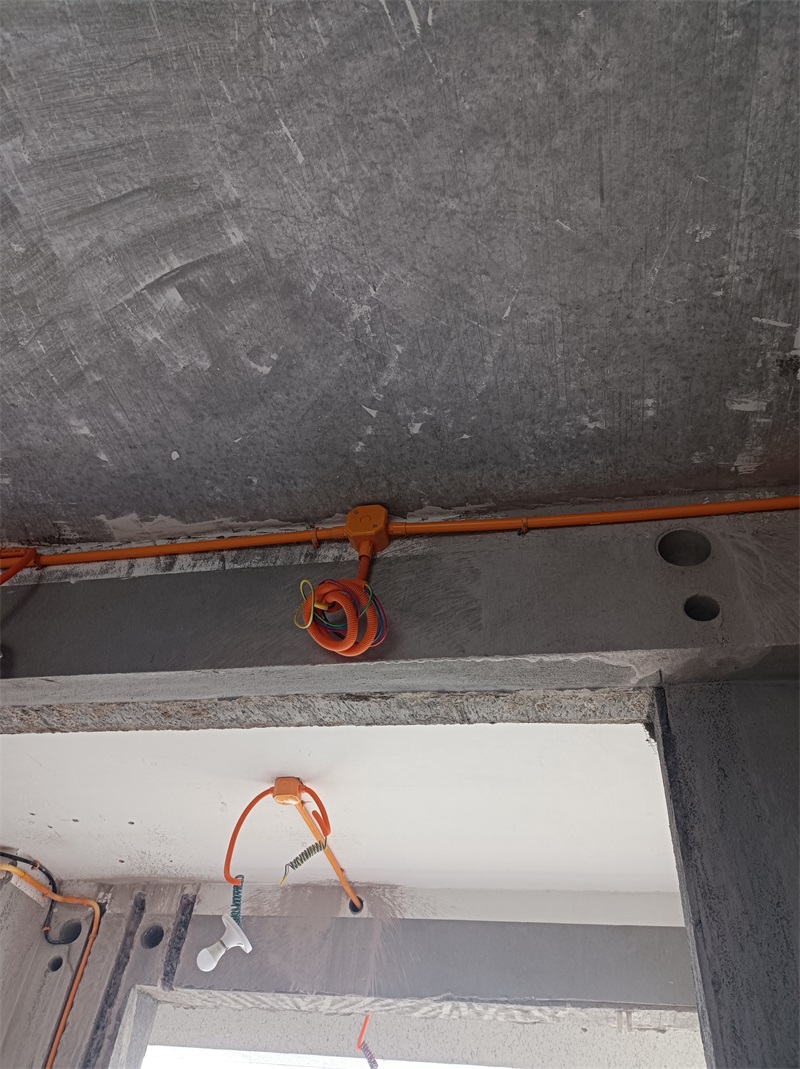

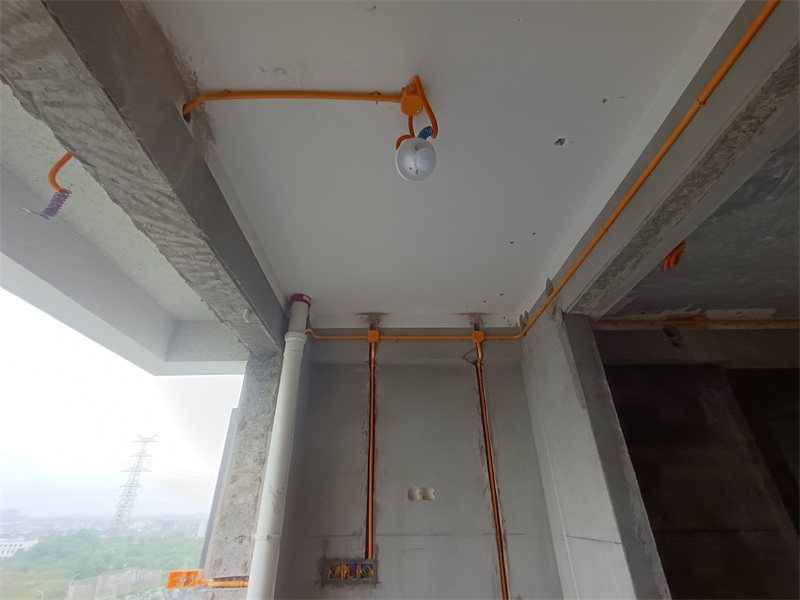

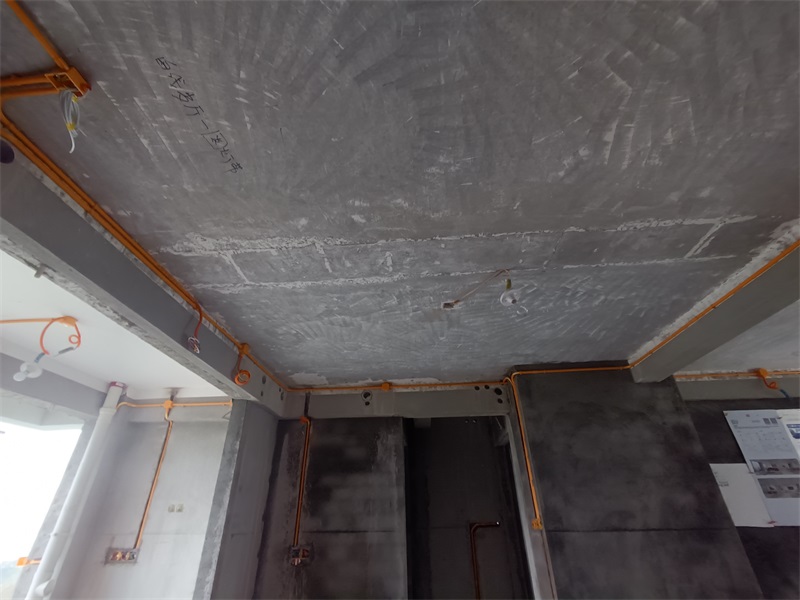

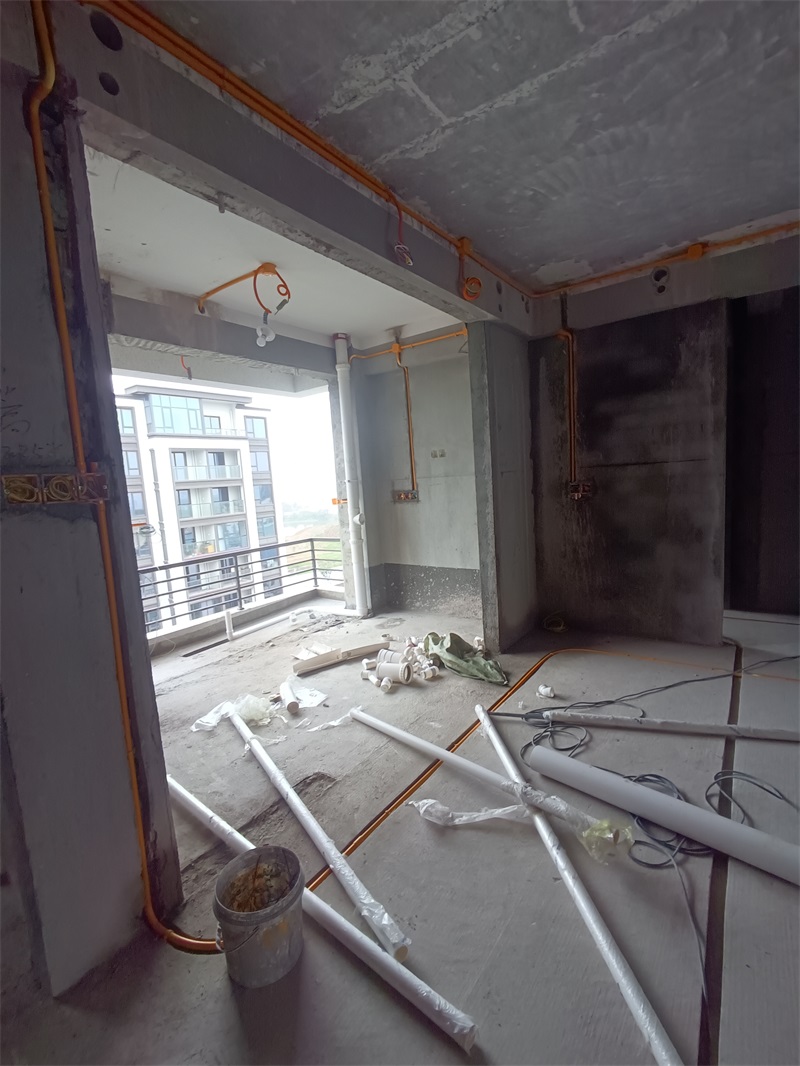

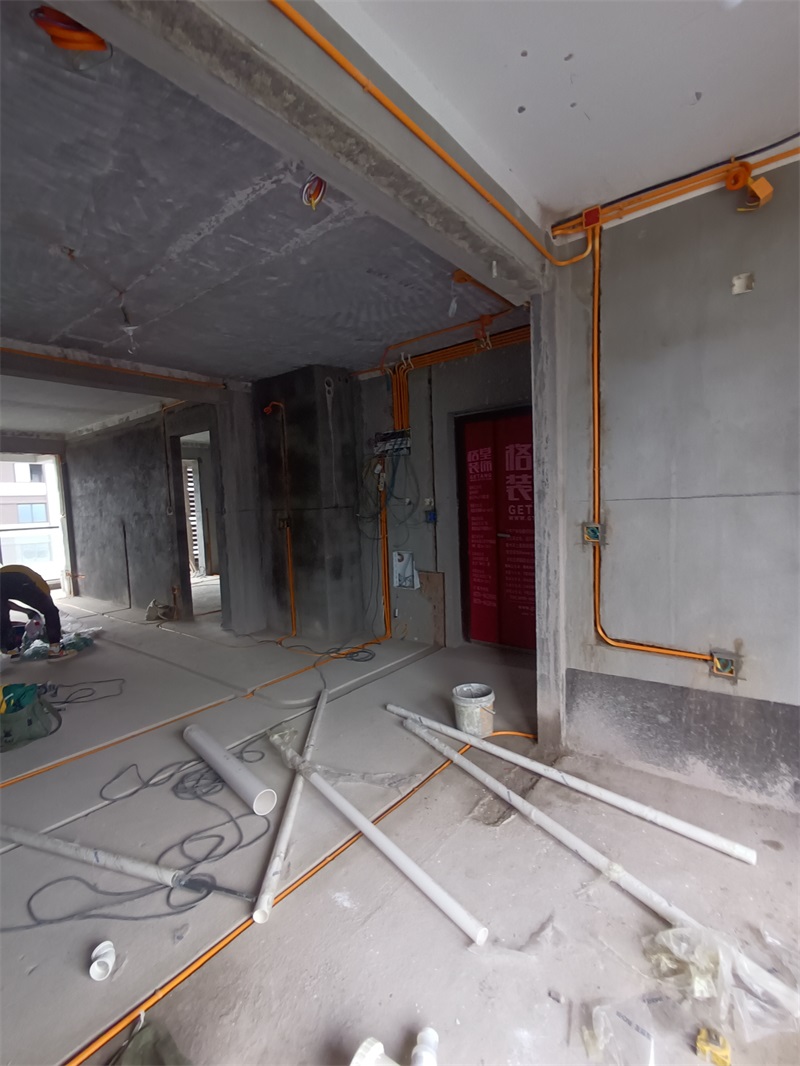

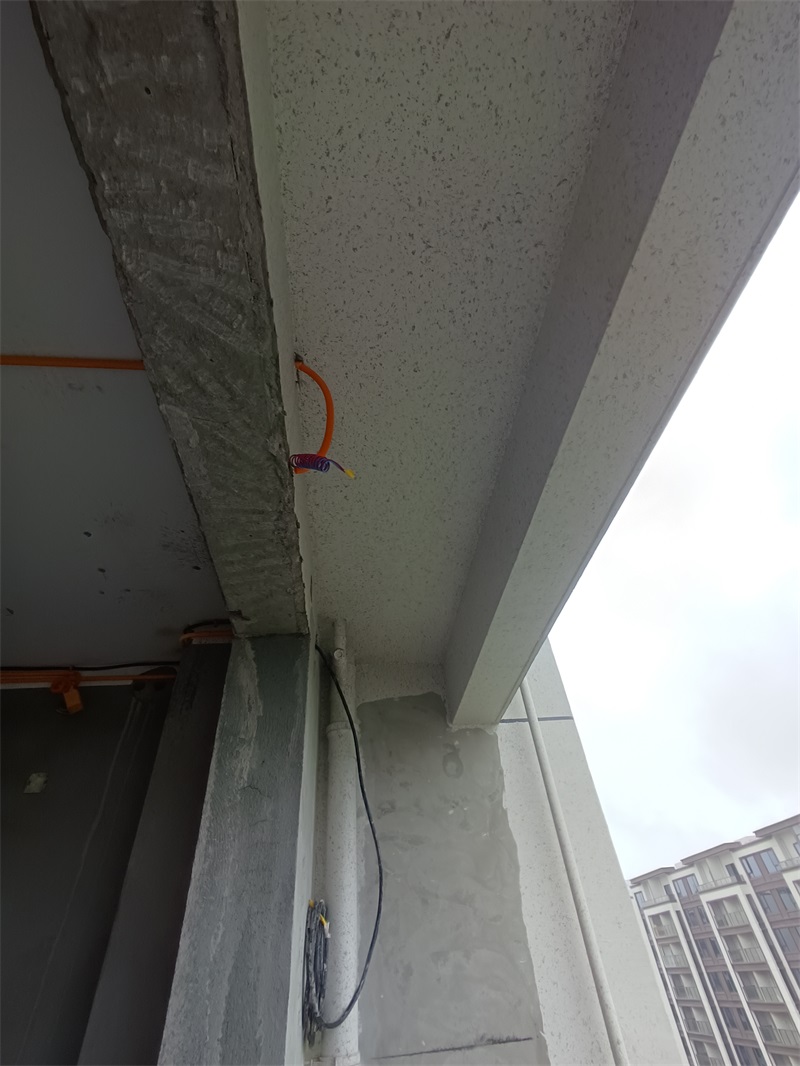

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

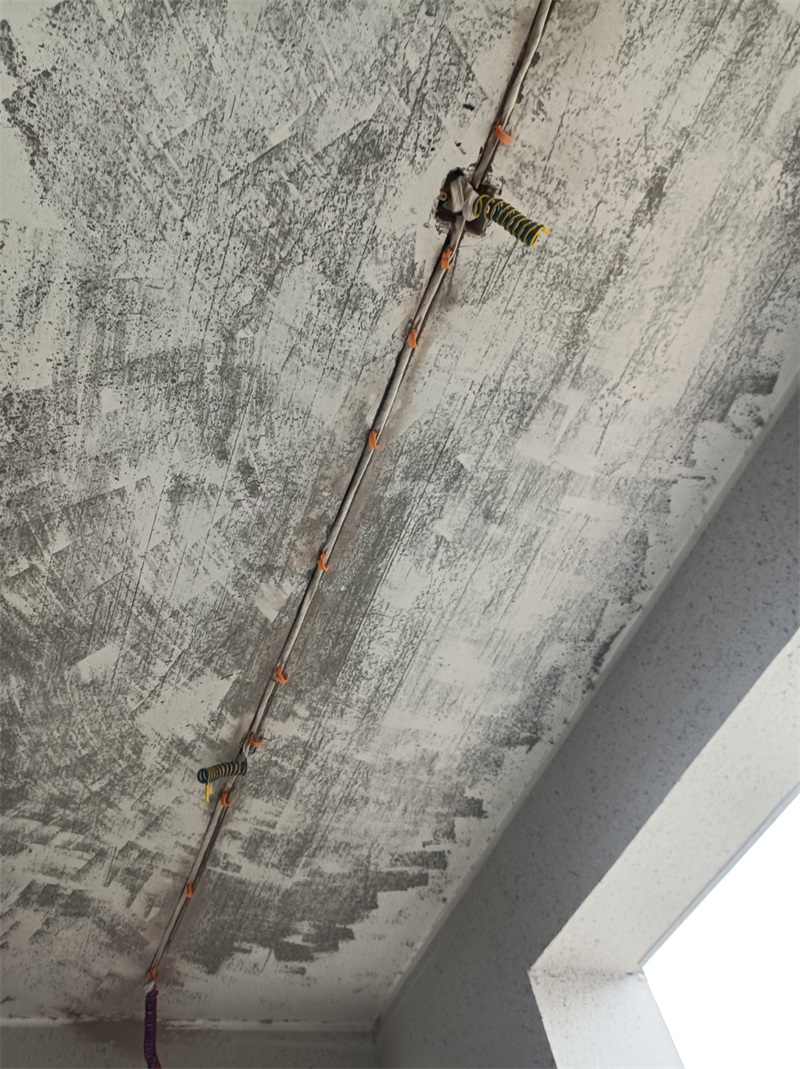

筒灯电线用波纹管保护。

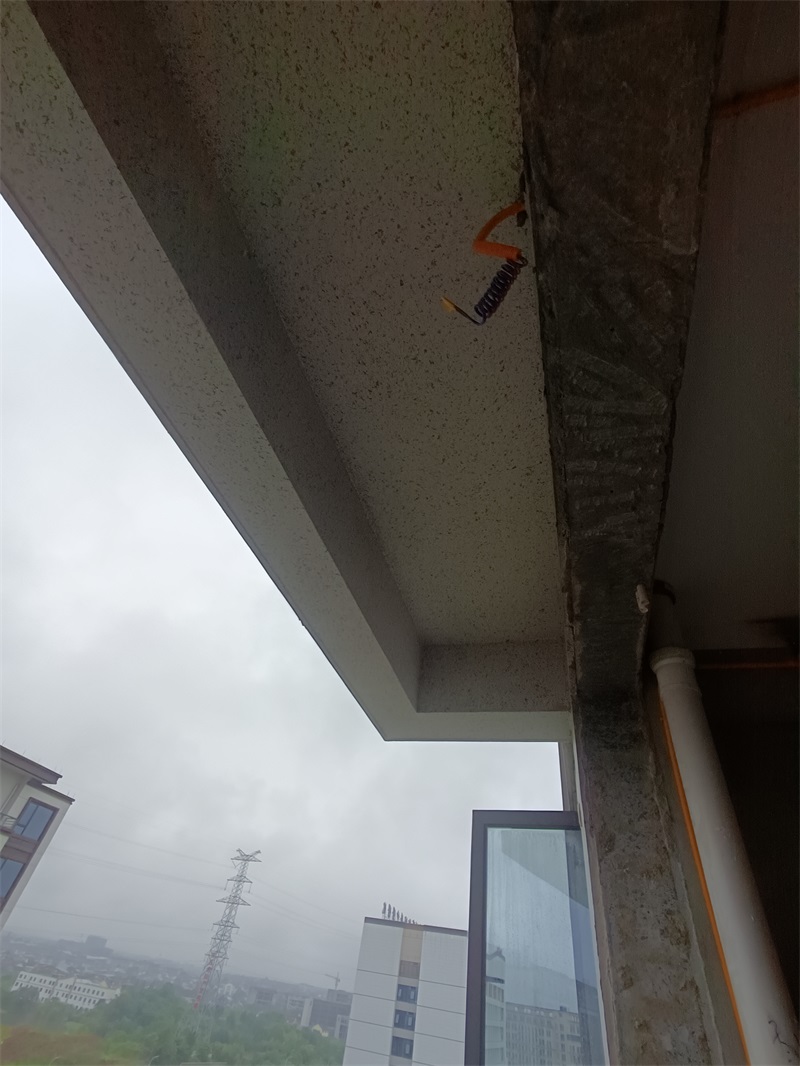

灯头线套黄腊管保护

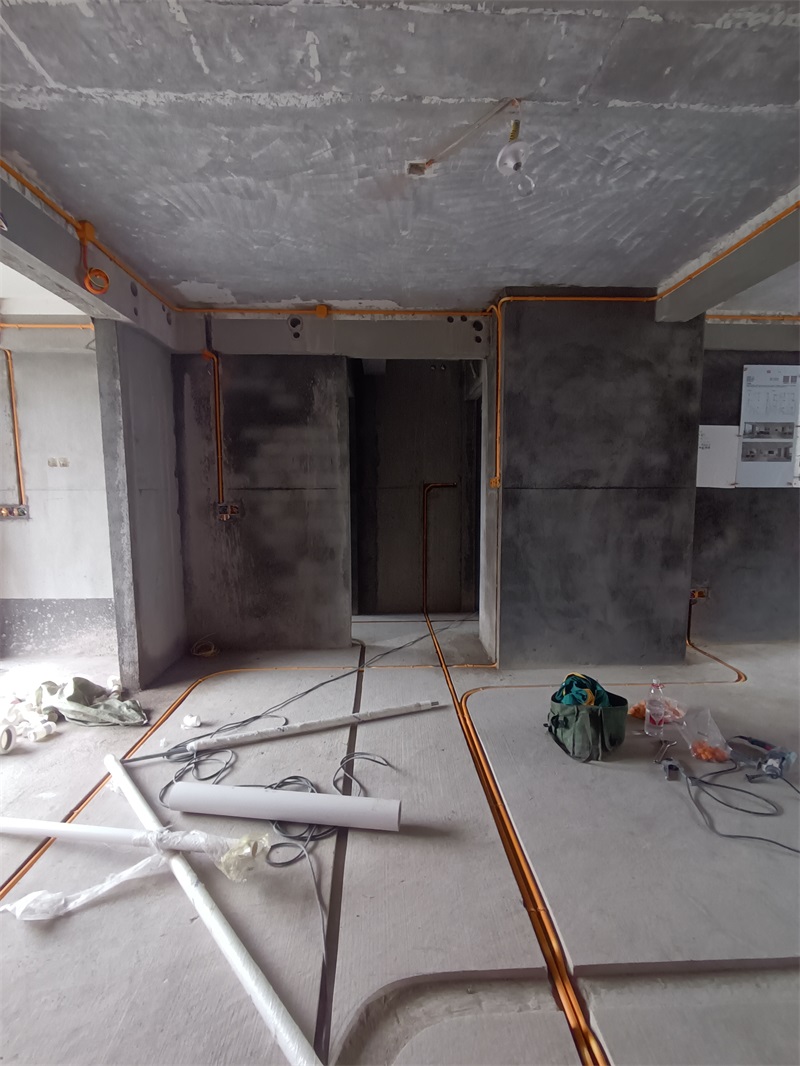

餐厅

对角

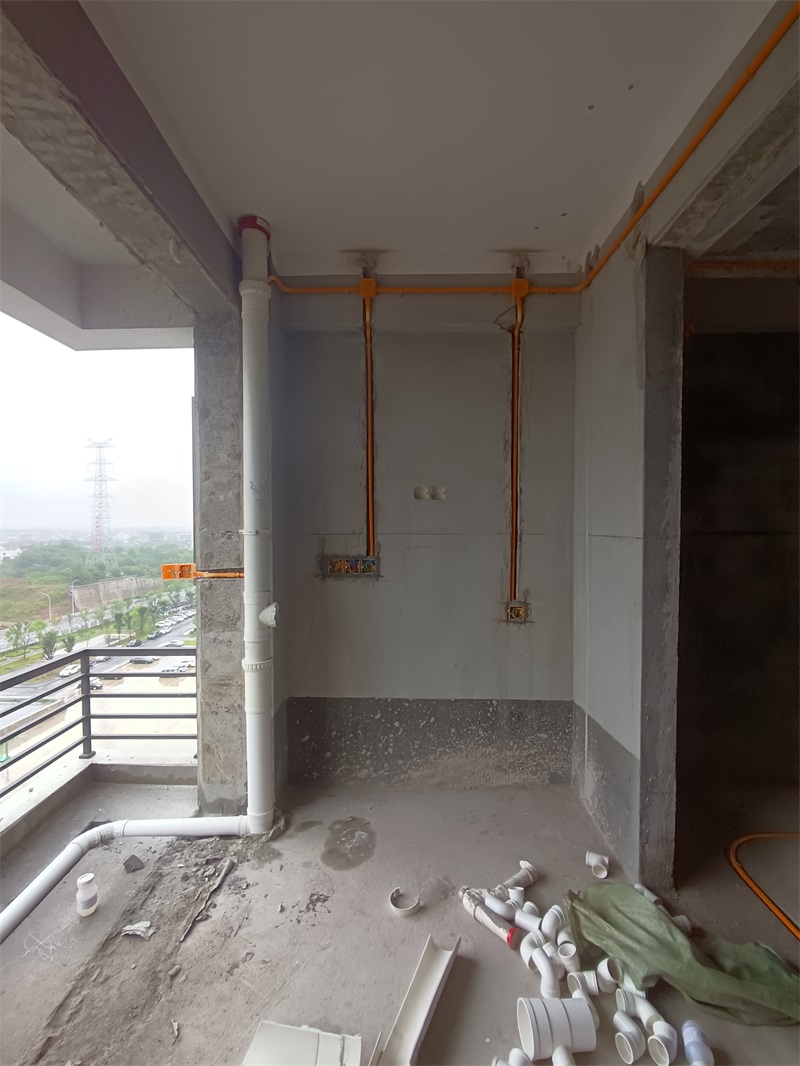

厨房

对角
